Oh!FX MINI CLUB User manual

INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MINICLUB

INSTRUCTION MANUAL
2
REF : M-CLUB-1
SIZE : 38,5 x 22 x 15 cm
WEIGHT : 9 KG
VOLTAGE IN : 220V AC 50HZ (110AC 60HZ version also
avaliable)
NOMINAL POWER : 15W
TANK VOLUME : 2 L
MAX PRESSURE : 8 BAR / 116 PSI
WORKING TEMPERATURE : FROM 0 TO 50ºC
WEIGHT : 9 Kgs
TECHNICAL SPECIFICATIONS PARTS
1. Air input
2. Output thread
3. Output settings (single or double)
4. Output tubes
5. Power plug
6. Anchor points for clamps
7. Other anchor points for attachement
8. Air tube/hose
MINICLUB

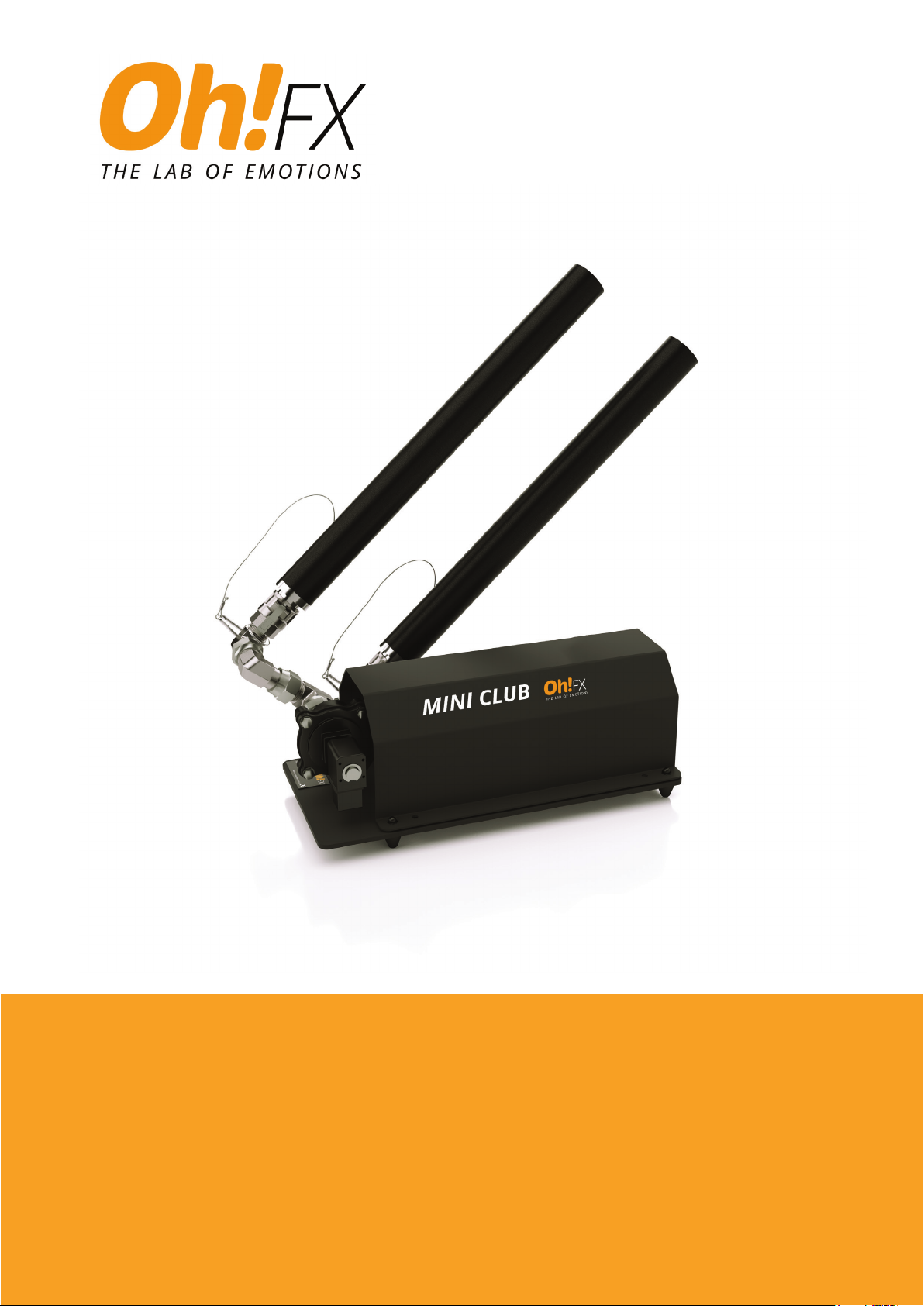

MINI CLUB is a small but powerful confetti and streamers shooting machine. It is ideal for
disco clubs and small stages. Its small size allows to place it in virtually any site.

INSTRUCTION MANUAL
3
Placement: Before you fi x the machine, make sure that you have enough height or space
around for the confetti or streamers which will be projected, preventing that they impact
against anything or anyone, and can cause damage.
1. Place the machine on the fl oor, fi xed on a truss using clamps (not included) or fi xed to the
wall by using the other anchor points for attachement (7).
2. Fix the output setting (3) desired (single or double tube) by threading it to output thread (2).
Tighten it hard with a wrench.
3. Connection of the air input (to an air compressor or CO2 bottle):
3.1 – Air compressor: Connect the air tube or hose (8) from the air input (1) to the air
compressor. Turn On the air compressor and check that the pressure is between 6 - 8
Bar (87-116 PSI). Check that there is no air leak.
3.2 – Using a CO2 bottle: Attention! This option is only valid when using CO2 bottle of
Gas, NOT liquid, that is, the bottles without the pipe inside, just as the ones used for
draft beer in a Bar. But remember that you need to reduce the high pressure contained
inside the bottle. To do this, connect a gas regulator to the CO2 bottle. Connect then
the air tube/hose (8) from this gas regulator to the air input of the machine (1). Open
the CO2 cylinder and check that the pressure is between 6 - 8 Bar (87-116 PSI).
Check that there is no air leak.
4. Connect the power plug (5) to the electricity source or power control.
5. You can use diff erent control systems to fi re the Mini Club machine (eg: 1 CHANNEL FX
PUSHER, 1 CHANNEL DMX SWITCH, etc.). Once connected, do a quick test by shooting
the machine (without confetti inside the tubes). If the connections are correct, you will hear
the noise of the shot. If the machine has no air inside, you will hear a “click” noise from the
valve when opens.
6. Place the tubes which will fi re the confetti/streamers to the machine and orientate to the
desired angle or direction. Secure the position by tightening strongly the nuts.
7. Fill up the tubes with the desired confetti and/or streamers and shoot the machine.
ASSEMBLY AND OPERATION
COMMENTS
• In order to activate and shoot the machine, you better use a control with a push-button
(fl ash) system instead of an On/Off switch. In this way, the valve gets automatically closed
when you release the pushbutton, and do not makes a noise for the loss of air.
• If you keep the machine connected to the air compressor, the machine will get full of air
again in few seconds. Wait until the machine has been reloaded to make your next shot.

INSTRUCTION MANUAL
4
GENERAL CAUTION FOR MINI CLUB MACHINE:
• MINI CLUB machine has been designed for the purpose and eff ect described. Any other
use, diff erent from the written excludes Oh!FX (CONFETTISHOTS SLU) of liability and
warranty.
• Use only the consumables intended for that specifi c use, and duly certifi ed.
• In case of malfunction, do not attempt to disassemble the machine and contact the
distributor or manufacturer. Any manipulation may exclude the warranty
• Do not wet the machine. To clean it, use a damp cloth and dry it immediately.
• Only one adult and qualifi ed person must manipulate the machine.

MANUAL DE INSTRUCCIONES
5
REF : M-CLUB-1
TAMAÑO : 38,5 x 22 x 15 cm
PESO : 9 KG
ALIMENTACIÓN : 220-240V 50 HZ (versión 110V 60Hz
también disponible)
POTENCIA NOMINAL : 15W
VOLUMEN DEL DEPÓSITO : 2 L
PRESIÓN MÁXIMA : 8 BAR / 116 PSI
ESPECIFICACIONES TÉCNICAS PARTES
1. Entrada de aire / CO2
2. Acople de salida
3. Tomas de salida (simple y doble)
4. Tubos de lanzamiento
5. Toma de corriente
6. Orifi cios de anclaje con abrazadera
7. Orifi cios para anclaje en pared
8. Tubo o manguera aire / gas
MINICLUB
La máquina MINI CLUB es una pequeña pero potente máquina de disparo de confeti y
serpentinas. Ideal para clubs y discotecas. Sus reducidas dimensiones permiten ubicarla en
prácticamente cualquier sitio.

MANUAL DE INSTRUCCIONES
6
Antes de empezar a montar, es importante asegurarnos de que disponemos de sufi ciente
espacio para usar la MINI CLUB y evitar que el confeti (u otro consumible utilizado) impacte
contra nada ni nadie, pudiendo causar daños.
1. Coloque la máquina en el suelo, fi jada en truss mediante abrazaderas (no incluidas) o
fi jada en pared mediante los orifi cios para anclaje en pared (7).
2. Monte la toma de salida (3) que necesite roscándola al acople de salida (2). Apriete fuerte
con una llave inglesa.
3. Conexión de aire-gas (a un compresor de aire o bombona de CO2):
3.1. Compresor: Conecte el tubo o manguera aire/gas (8) de la toma de entrada de
aire / CO2 (1) al compresor. Ponga en marcha el compresor y compruebe que la presión
está entre 6 y 8 bar. Compruebe que no haya ninguna fuga.
3.2. Bombona de CO2: Conecte el manorreductor a la bombona de CO2. Conecte
el tubo o manguera aire/gas (8) de la toma de entrada de aire / CO2 (1) al manoreductor.
Abra la bombona y compruebe que la presión está entre 6 y 8 bar. Compruebe que no
haya ninguna fuga.
4. Conecte la la toma de corriente (5) a la línea eléctrica de control.
5. Puede utilizar diferentes sistemas de control (ej: 1 CHANNEL FX PUSHER, 1CHANNEL
DMX SWITCH, etc). Una vez conectado haga una prueba de disparo sin carga accionando
el control. Si el montaje es correcto se oirá el disparo de la máquina. Si la máquina no
tiene alimentación de aire / gas, se oirá un “clack” de la válvula.
6. Coloque los tubos de lanzamiento cargados con consumible a la máquina y oriente los
tubos de lanzamiento. Fije la posición apretando fuertemente las tuercas.
7. Accione el control para efectuar el disparo.
MONTAJE Y OPERATIVA
OBSERVACIONES
• Para el control de la máquina utilice un sistema de pulsador, no de interruptor. De este
modo la válvula se cerrará en el momento en que suelte el pulsador, y no emitirá un ruido
por la pérdida de aire.
• Después de cada disparo la máquina se recargará automáticamente de aire / gas. Espere
a que la máquina se haya recargado para efectuar el siguiente disparo.

MANUAL DE INSTRUCCIONES
7
PRECAUCIONES
• La máquina MINI CLUB ha sido diseñada para el efecto descrito. Cualquier otro uso
excluirá a Oh!FX (CONFETTISHOTS SLU) de toda responsabilidad y garantía.
• Utilice sólo los consumibles previstos para este uso y debidamente certifi cados.
• No moje la máquina. Para la limpieza utilice un paño húmedo y séquela inmediatamente.
• En caso de mal funcionamiento, no intente desmontar la máquina y contacte con el
• fabricante. Cualquier manipulación podrá excluir la validez de la garantía.
• Solo una persona adulta y cualifi cada debe manipular la máquina.
