Openbox BMU 39 User manual

COD BR: BMU 39, BHO 139
1
MANUAL DE MONTAGEM
ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE MONTAJE

2

3
V : 11/19
Leia atentamente este manual e siga os passos indicados para que o produto não perca
a garantia e também para uma perfeita montagem.
Read this manual and follow the steps in order to keep the guarantee and also for the
perfect fit.
Lea este manual y siga los pasos para que el producto no pierda la garantía y también
para el ajuste perfecto.
8
Acessórios incluídos na caixa
Hardware included in box
Accesorios incluidos en la caja
7
6
Sumário
Resumen
Summary

Solicitamos observar atentamente as orientações de montagem como: fixação do produto na parede,
colocação de cola em locais específicos necessários, o peso suportado pelo produto, etc...
We request you to carefully observe the assembly instructions as: fixing the product on the wall, adding
glue in needed and specifics places, product weight limit, etc.
Pedimos que lea atentamente las instrucciones, principalmente las informaciones de fijación del
producto en la pared, colocación de pegamento en local específico y necesario, el peso soportado por
el producto etc...
4
Antes de começar
Antes de comenzar
Before starting
Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e
com bom espaço para iniciar o trabalho.
Antes de comenzar el montaje preparar el ambiente, dejándolo completamente limpio y
con bueno espacio para comenzar el trabajo.
Prepare the room before starting the assembly, leaving it completely clean and the area in
good condition to start the work.
Evite acidentes
Prevenir accidentes
Avoid accidents
No se suba ni se apoye en el mueble.
Do not climb or lean on the furniture.
Não escale ou se apoie no móvel.
Forre a área de montagem com um
cobertor ou tapete. Assim, você evita
avarias nas peças durante o processo de
montagem.
Cubrir la zona de ensamble con una manta o
alfombra. De este modo, se evitan daños
Cover the assembly area with a blanket or carpet
to avoid damaging the parts during the
assembly process.
en las piezas durante el proceso de montaje.
Utilize o papelão da própria embalagem
para separar e apoiar as peças retiradas
das caixas.
Use the cardboard of the packaging to
separate and support the parts removed
from the boxes.
Utilice el cartón de la embalaje para
separary apoyan las piezaz desmontadas
de las cajas.
X

UTILIZE ALCOOL APENAS PARA REMOVER O NUMERO DAS PEÇAS
USE ALCOHOL ONLY TO REMOVE PART NUMBERS
UTILICE ALCOHOL SOLAMENTE PARA ELIMINAR EL NUMERO DE LAS PIEZAS
Todas as peças do móvel foram marcadas com um número. Antes de começar a montagem, identifique as peças
numeradas em relação às instruções de montagem. Uma vez concluída a montagem, os números podem ser facilmente
removidos com um pano ligeiramente embebido em álcool. Use álcool apenas para remover números das peças.
All the furniture parts have been marked with a number. Before you start assembling, please identify the numbered parts
in relation to the assembly instructions. Once assembly is completed, the numbers can be easily removed with a cloth
slightly damped in alcohol. Use alcohol only to remove part numbers.
Todos las piezas del mueble fueron marcadas con un número. Antes de empezar el montaje, identifique las piezas
numeradas en relación con las instrucciones de montaje. Una vez que se completa el armado, los números se pueden
quitar fácilmente con un paño ligeramente empapado en alcohol. Use alcohol solo para eliminar números de las piezas.
Pano levemente umedecido com água, seguido de pano seco, não utilizar produtos químico ou abrasivos.
You can clean the product with slightly dampened cloth followed by a dry cloth. Do not use chemicals or abrasives.
Solamente utilizar un paño húmedo y después un paño seco, no utilice productos químicos o abrasivos.
5
Para facilitar a montagem, utilize uma parafusadeira elétrica.
To speed assembly, use an eletronic screwdriver.
Para facilitar el armado, utilice un destornillador eléctrico.
Limpeza
Cleaning
Limpieza

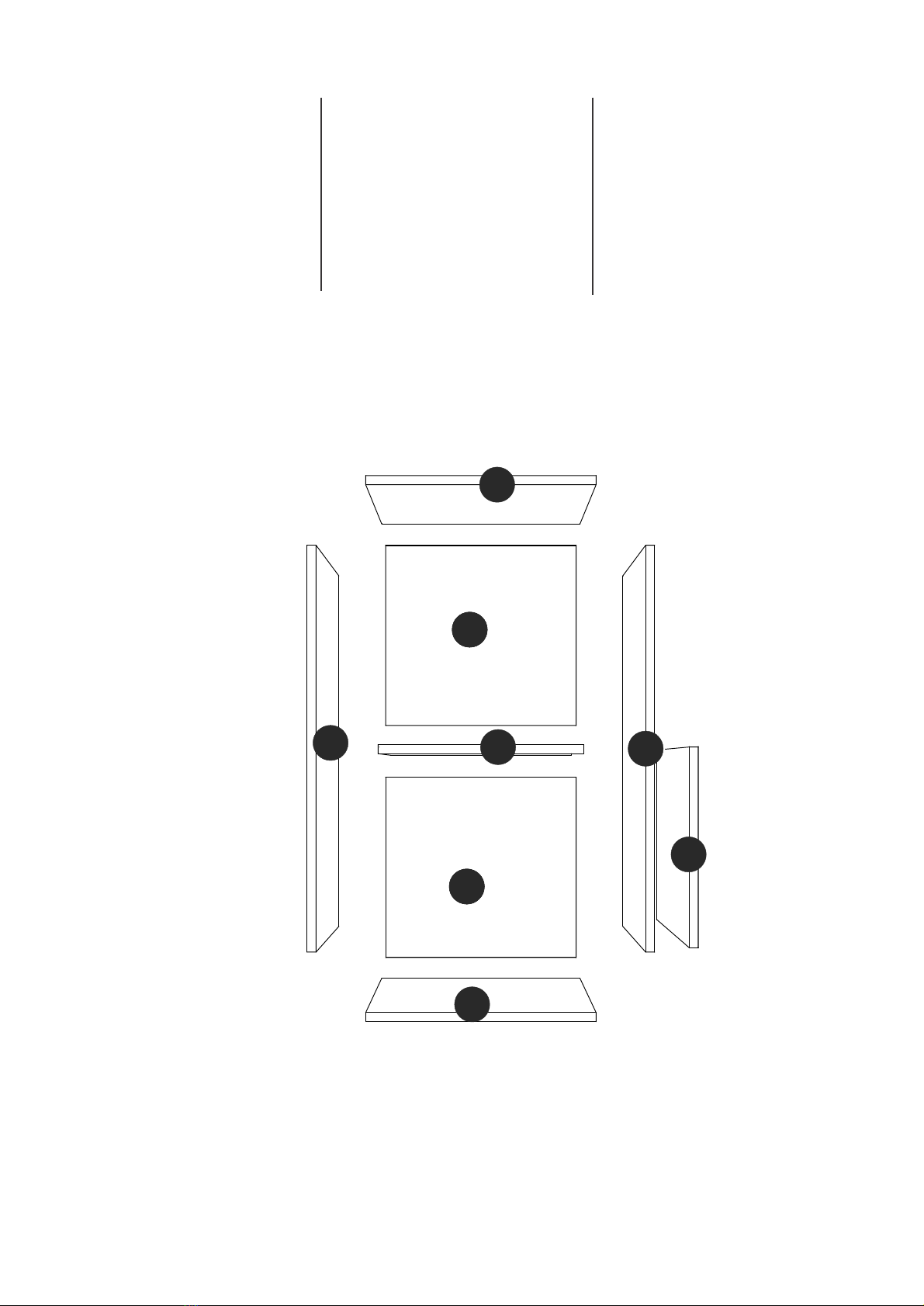

Dimensões e ferramentas
Dimensions and tools
Dimensiones y herramientas
Dimensões:
Dimensiones:
L: 380 A: 740 P: 295 mm
Dimensions:
W: 14.96 H: 29.13 D: 11.61 inches
L: 380 A: 740 P: 295 mm

SHELF
DOOR
01
0202
03 04
05
06
0308
0307
COD BR: BMU 39, BHO 139
1 1 1
6
PEÇA DESCRIÇÃO QUANT. PIEZA DESCRIPCIÓN CANTIDAD
PART DESCRIPTION QTY
BASE
TAMPO 1
1
001
002
LATERAL ESQUERDA
LATERAL DIREITA 1
1
003
004
1
006
BASE
TOP
001
002
LEFT SIDE
RIGHT SIDE
003
004
006
001
002
003
004
006
1
007 COSTA MAIOR 007 LONGER BACK 007
1
1
1
1
1
1
1
1
1
1
1
1
BASE
TAPA
LATERAL IZQUIERDA
LATERAL DERECHA
REVÉS MAYOR
PRATELEIRA REPISA
005 005 005
PORTA PUERTA
1
008 COSTA MENOR 008 LOWER BACK 008
1 1
REVÉS MENOR

Garantia (exclusivo para o Brasil/exclusivo de Brasil/exclusive to Brazil):
A garantia dos produtos fabricados pela BRV Móveis, abrange eventuais defeitos-vícios de fabricação, no prazo
estabelecido pelo código de Defesa do Consumidor, em seu artigo 26.II. o qual prevê a garantia de 90 (noventa) dias.
SUPORTE PLÁSTICO x 1
PLASTIC SUPPORT x 1
SOPORTE PLASTICO x 1
3,5X14 CC
4X50 CC
8x30
10X10 C/C
3X25 CC
EF 000381 x 10
PÉS x 4
FEET x 4
PIES x 4
PUXADOR x 1
HANDLE x 1
MANIJA x 1
GIZ x 01
CHALK x 01
TIZA x 01
7
ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01
EF 000216 X 8 EF 000033 x 12
EF 000094 X 8
TAPA FUROS x 8
STICKER x 8
TAPAS PLÁSTICAS x 8
EF 000106 X 8 EF 000168 X 24
EF 000043 X 2 EF 000025 X 2 EF 000132 x 4

SOPORTE PLASTICO
SUPORTE PLÁSTICO
PLASTIC SUPPORT

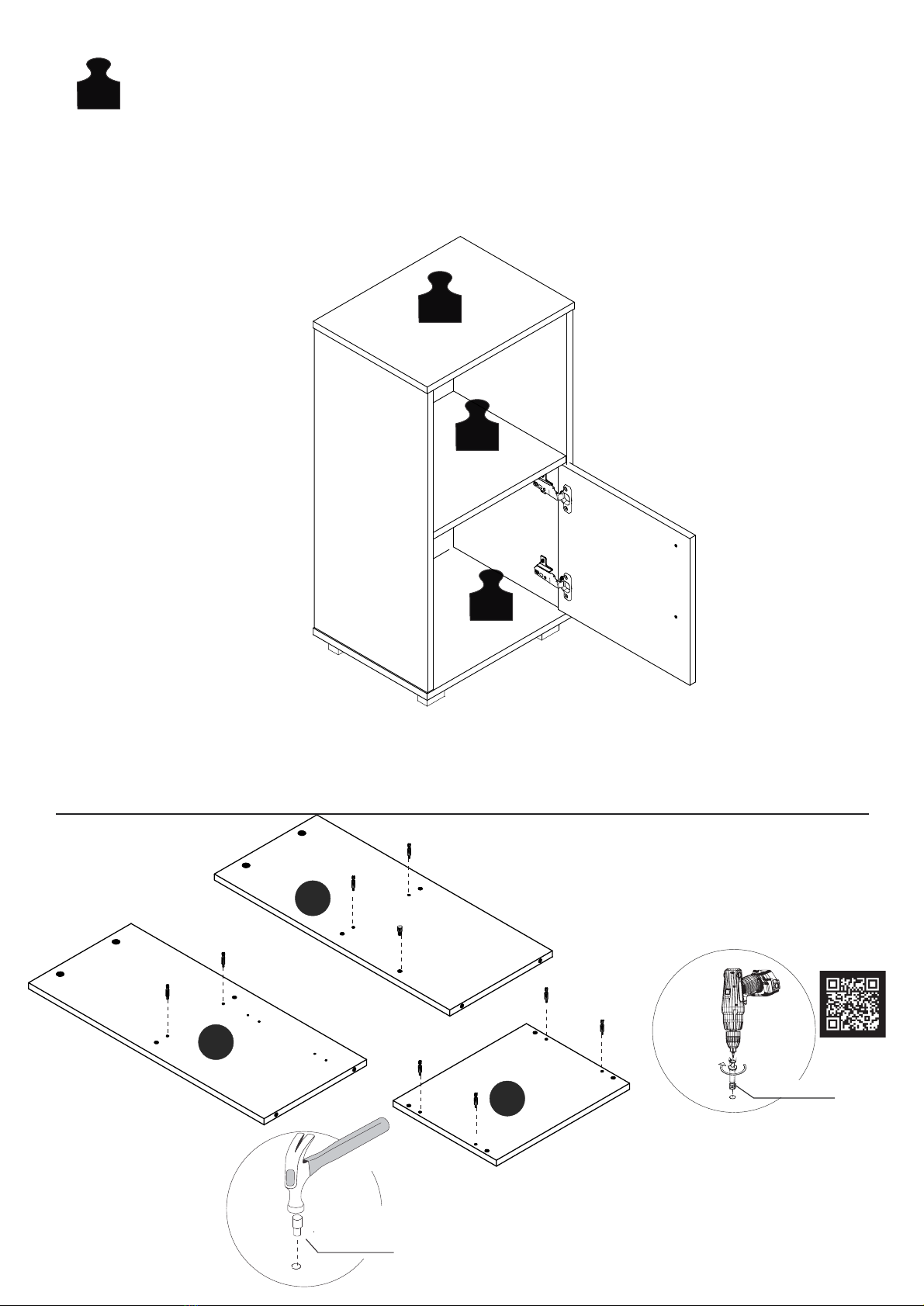

PASSO 1 / STEP 1 / PASO 1
8
A= 3KG - 6.61LB
EF 000094
A
A
A
Insira a ferragem EF 000094 nas peças 02, 03 e 04.
Insert hardware EF 000094 into piece 02, 03 and 04.
Añade el herraje EF 000094 en las piezas 02 03 y 04.
Insira o suporte plástico na peça 03.
Insert the plastic support into piece 03.
Añade el soporte plástico en la pieza 03.
03
04
0202

PUXADOR
HANDLE
MANIJA
EF 000381
PASSO 3 / STEP 3 / PASO 3
PASSO 2 / STEP 2 / PASO 2
PASSO 4 / STEP 4/ PASO 4
9
Fixe a ferragem EF 000043 na peça 06 utilizando a ferragem EF 000106 .
Fixe o puxador utilizando a ferragem EF 000381.
Attach hardware EF 000043 to piece 06 using hardware EF 000106.
Attach the handle using hardware EF 000381.
Fije el herraje EF 000043 en la pieza 06 utilizando el herraje EF 000106.
Fije la manija utilizando el herraje EF 000381.
Insira a ferragem EF 000033 nas peças 03, 04 e 05.
Insert hardware EF 000033 into pieces 03, 04 and 05.
Añade el herraje EF 000033 en las piezas 03, 04 y 05.
Fixe a ferragem EF 000025 na peça 04 utilizando a ferragem EF 000106.
Attach hardware EF 000025 to piece 04 using hardware EF 000106.
Fije el herraje EF 000025 en la pieza 04 utilizando el herraje EF 000106.
EF 000106
EF 000025
03
04
05
04
06

EF 000025
Por favor, observe a posição da ferragem EF 000025.
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF 000025.

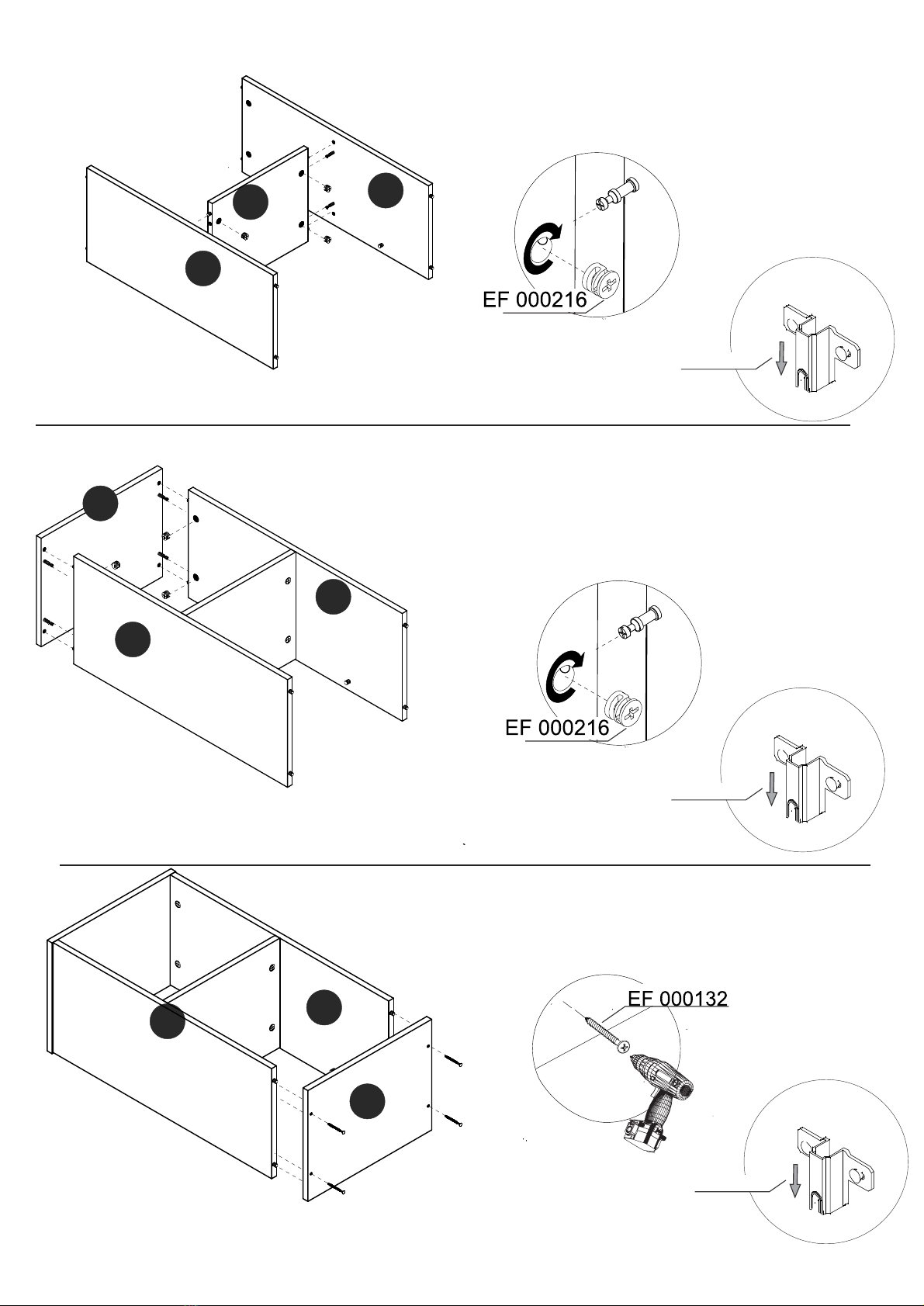

Conecte a peça 01 utilizando ferragem EF 000132.
Connect piece 01 using hardware EF 000132.
Junte la pieza 01 utilizando el herraje EF 000132.
PASSO 5 / STEP 5 / PASO 5
PASSO 6 / STEP 6 / PASO 6
10
PASSO 7 / STEP 7 / PASO 7
EF 000025
Por favor, observe a posição da ferragem EF 000025.
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF 000025.
EF 000025
Por favor, observe a posição da ferragem EF 000025.
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF 000025.
Connecte as peças 03, 04 e 05, insira a ferragem EF 000216 e gire para apertar.
Connect pieces 03, 04 and 05, insert hardware EF 000216 and turn to tighten.
Junte las piezas 03, 04 y 05, añade el herraje EF 000216 y gire para apretar.
Conecte a peça 02, insira a ferragem EF 000216 e gire para apertar.
Connect piece 02, insert hardware EF 000216 and turn to tighten.
Junte la pieza 02, añade el herraje EF 000216 y gire para apretar.
05 03
04
04
03
04
0202
01
03

PIES RECTANGULARES
EF 000381
RECTANGULAR FEET
PÉS RETANGULARES
Fixe a peça 06 ao móvel montado.
Fix piece 06 to the assembled furniture.
Fije la pieza 06 al mueble armado.
PASSO 8 / STEP 8 / PASO 8
PASSO 9 / STEP 9 / PASO 9
11
EF 000025
Por favor, observe a posição da ferragem EF 000025.
Please, note hardware EF 000025 position.
Por favor, observe la posición del herraje EF 000025.
Utilize a ferrajem EF 000381 para fixar os pés.
Use hardware EF 000381 to attach the feet.
Utilice el herraje EF 000381 para fijar los pies.
Fixe as peças 07 e 08 ao móvel utilizando a ferragem EF 000168.
Attach pieces 07 and 08 to the furniture using hardware EF 000168.
Fije las piezas 07 y 08 al mueble utilizando el herraje EF 000168.
0308
0307
01
06
04

Giz
Chalk
Tiza

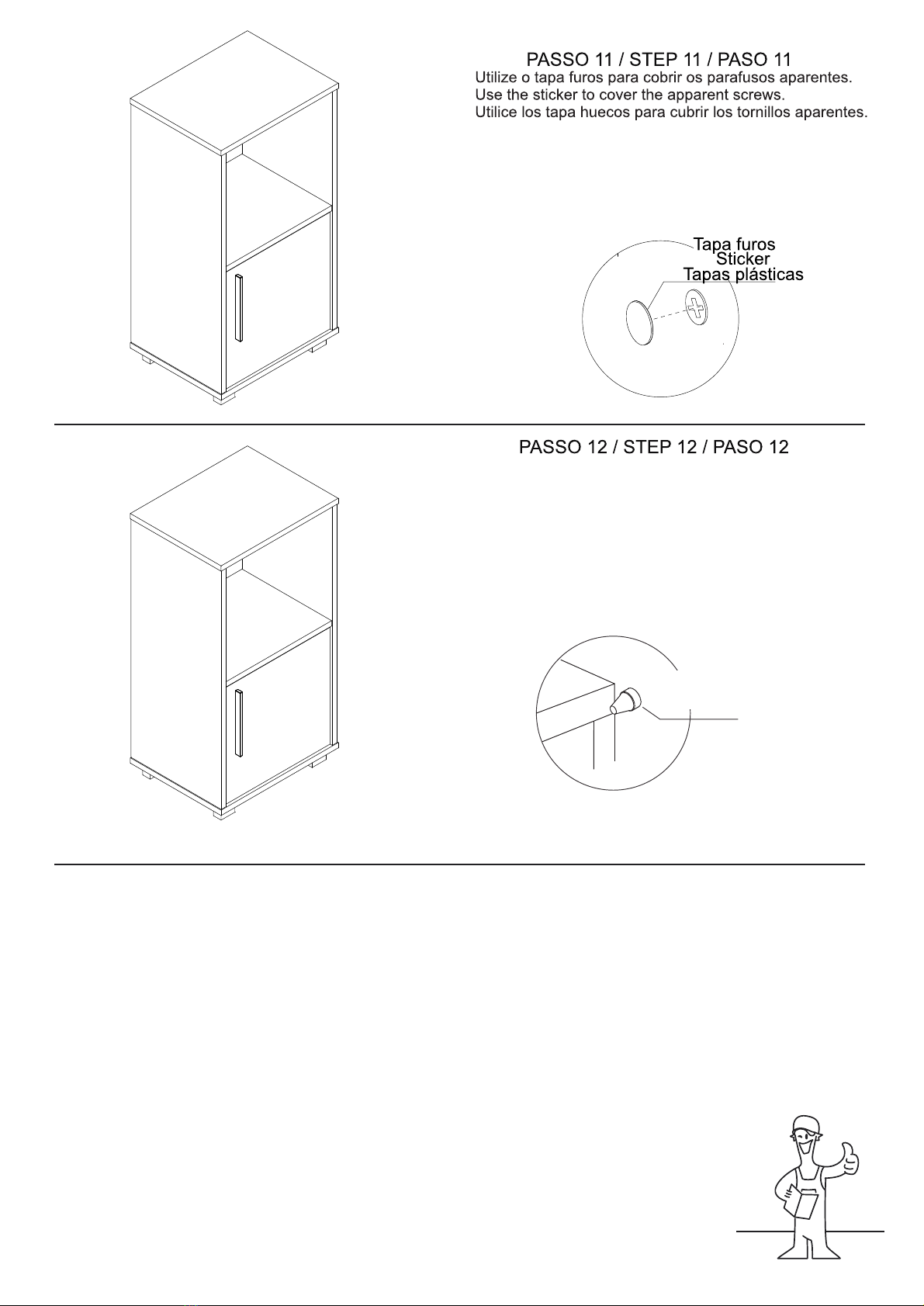

Use o giz para dar o acabamento final ao produto.
Use the chalk to give the final finish on the product.
Utilice la tiza para dar el acabado final al producto.
