OSO HOTWATER ACCU-A50 User manual

NO-SE-EN-FI-FR-NL
SIKKERHETSINFORMASJON
FDV-INFORMASJON
MONTASJEANVISNING
TEKNISKE DATA
SÄKERHETSINFORMATION
DRIFTS- OCH UNDERHÅLLSINFORMATION
INSTALLATIONSHANDBOK
TEKNISKT DATABLAD
SAFETY INFORMATION
O&M INFORMATION
INSTALLATION MANUAL
TDS - TECHNICAL DATA SHEET
TURVALLISUUSTIEDOT
O&M-TIEDOT
ASENNUSOHJEET
TDS - TEKNINEN ESITE
CONSIGNE DE SÉCURITÉ
RENSEIGNEMENTS SUR L’EXPLOITATION
ET L’ENTRETIEN
MANUEL D’INSTALLATION
FICHE TECHNIQUE
VEILIGHEIDSINFORMATIE
G&O-INFORMATIE
INSTALLATIEHANDLEIDING
TDS - TECHNISCH GEGEVENSBLAD
146198-02 - 02-2020
Manufactured by OSO Hotwater AS
Industriveien 1 - 3300 Hokksund - Norway
Tel: [phone] / Fax: [phone]
E-mail: [email protected] / www.osohotwater.com
Accu - A
50 l.

2
1. Sikkerhetsinstruks..................................................... 3
1.1 Generell informasjon....................................... 3
1.2 Sikkerhetsinstruks for brukere ................... 4
1.3 Sikkerhetsinstruks for installatører........... 4
2. Produktbeskrivelse................................................... 5
2.1. Produktidentifikasjon...................................... 5
2.2. Bruksområde..................................................... 5
2.3 CE-merking......................................................... 5
2.4 Tekniske data....................................................... 5
2.5 ErP-data................................................................... 5
3. Installasjonsinstruks................................................ 6
3.1. Produkter som omfattes av instruksen. 6
3.2. Medfølgende i leveransen ........................... 6
3.3. Produktdimensjoner........................................ 6
3.4. Krav til installasjonssted ............................... 7
3.5. Rørinstallasjon..................................................... 8
4. Første igangsettelse.................................................. 9
4.1. Fylling av vann.................................................... 9
4.2. Kontrollpunkter.................................................. 9
4.3. Tømming av vann............................................. 9
4.4. Overlevering til sluttbruker.......................... 9
5. Garantibetingelser.............................................. 10
5.1. Garanti og registrering ............................. 10
5.2. Kundeservice.................................................. 10
6. Avhending av produktet................................. 11
6.1. Demontering................................................... 11
INNHOLDSFORTEGNELSE

3
1. SIKKERHETSINSTRUKS
1.1 Generell informasjon
• Les følgende sikkerhetsinstruks grundig
før installering, vedlikehold eller justering
av buffertanken.
• Personskade eller materiell skade kan
oppstå dersom produktet ikke installeres
eller brukes på tiltenkt måte.
• Oppbevar denne montasjeanvisningen og
andre relevante dokumenter slik at de er
tilgjengelige for fremtidig referanse.
• Produsenten forutsetter overholdelse
av sikkerhets-, drifts- og vedlikeholdsin-
strukser som medfølger (sluttbruker), og
av montasjeanvisning og relevante stan-
darder og regler som gjelder på installa-
sjonstidspunktet (installatør).
Symboler benyttet i denne montasjeanvisningen:
!
ADVARSEL Mulighet for alvorlig personskade eller død
!
FORSIKTIG Mulighet for mindre eller moderat skade på person eller eiendom
FORBUDT å utføre
!
SKAL utføres
!
Dette dokumentet skal oppbevares på et egnet sted, tilgjengelig for fremtidig referanse.
!

4
1.2 Sikkerhetsinstruks for brukere
!
ADVARSEL
!
Apparatet kan brukes av barn som er over 8 år, av eldre mennesker, av personer med fysiske,
sensoriske eller psykiske funksjonsnedsettelser, eller av personer uten erfaring eller kunnskap
dersom de er under tilsyn eller får opplæring i sikker bruk av produktet, og dersom de er klar
over de mulige farene.
Barn skal ikke leke med produktet.
Barn skal ikke rengjøre eller utføre vedlikehold på produktet uten tilsyn.
!
Installasjon skal utføres av kvalifisert personell og i samsvar med gyldige forskrifter og produ-
sentens instrukser.
!
I et lukket, trykksatt installasjonssystem er det obligatorisk å installere en sikkerhetsventil på
systemet med et konstruksjonstrykk på maks. 0,3 MPa (3 bar) (se etiketten), som hindrer tryk-
ket i buffertanken i å stige med mer enn 0,1 MPa (1 bar) over konstruksjonstrykket.
!
Sikkerhetsventilens utløp skal installeres vendt nedover og i et område som ikke er utsatt for
frost.
!
For å sikre at sikkerhetsventilen fungerer som den skal, må brukeren regelmessig kontrol-
lere den med hensyn til kjelstein og sørge for at den ikke er blokkert.
Det skal ikke installeres en stengeventil mellom buffertanken og sikkerhetsventilen. Dette svek-
ker buffertankens trykkbeskyttelse!
!
Dersom systemet må slås av, må tanken tappes ned for å unngå frostskader.
Ikke prøv å reparere eventuelle feil på buffertanken på egen hånd. Ring nærmeste autoriserte
tjenesteleverandør.

5
2.4 Tekniske data
2. PRODUKTBESKRIVELSE
Produktnr. Produktkode: Kapasitet
personer Vekt kg Dia. x høyde mm Fraktvol. m³
Termostat-
innst. °C
Volum
40°C
Oppv.-tid Dt
65 °C Varme-
tap W
8000482 ACCU - A50 -17 ø 435 x 615 0,18 - - -35
2.1 Produktidentifikasjon
Identifikasjonsopplysninger for ditt produkt finnes
på merkeplaten festet til produktet. Merkeplaten
inneholder informasjon om produktet i samsvar
med EN 12897:2016 og andre nyttige data. Se sam-
svarserklæring på produsentens nettsted for mer
informasjon.
Produktet er designet og produsert i samsvar med
• Trykktankstandard EN 12897:2016
Produsenten er sertifisert i henhold til disse stan-
dardene:
• Sveisekvalitet EN ISO 3834-2
• Kvalitet ISO 9001
• Miljø ISO 14001
• Arbeidsmiljø OHSAS 18001
2.2 Bruksområde
Produktet er beregnet på bruk som buffertank i
både varme- og kjøleanlegg.
2.3 CE-merking
CE-merket viser at produktet er i samsvar med de
relevante direktivene. Se samsvarserklæring på
produsentens nettsted for mer informasjon.
Produktet er i samsvar med
• direktivet om trykkpåkjent utstyr 2014/68/EU
Sikkerhetsventilen(e) som brukes, må være
CE-merkede og i samsvar med direktiv 2014/68/
EU om trykkpåkjent utstyr.
2.5 ErP-data – tekniske data
Varemerke Modellnr. Modellnavn ErP-
profil
ErP-
klasse
AEC – kW-
h/a
Termostat-
innst. °C
Varme-
tap W
Faktisk
volum l
OSO Hotwater AS 8000482 ACCU - A50 - B - - 35 48
Direktiv: 2010/30/EU Forordning: EU 812/2013 Direktiv: 2009/125/EF Forordning: EU 814/2013
Varmetapstestet i henhold til EN 12897: 2015

6
3.3 Produktdimensjoner
3.3.1 Inntransport
Produktet skal transporteres varsomt som illus-
trert, med emballasje. Benytt håndtakene i esken.
Produkt AB C D E ø
ACCU - A50 695 615 398 168 72 435
Toleranse +/- 5 mm
3. INSTALLASJONSINSTRUKS
3.1 Produkter som omfattes av instruksen
8000482 Accu - A50
3.2 Medfølgende i leveransen
Ref.-nr. Ant. Beskrivelse
1 1 Buffertank med sensorbrakett
2 1 Montasjeanvisning (dette dokument)
3 1 Automatisk lufteventil (medfølger)
4 1 Tappekran (medfølger)
5 1 Veggbrakett i rustfritt stål (medfølger)
6 2
1” messingplugg med O-ring (medfølger)
Ref.-nr. Delenr. Beskrivelse
3765063 1/2” M automatisk lufteventil
4514178 1/4” M tappekran
6514177 1” M messingplugg med O-ring
Alle mål i mm.
3.2.1 Reservedelsliste
!
FORSIKTIG
Stusser, ventiler og lignende skal ikke benyttes
til å løfte produktet, da dette kan forårsake funk-
sjonsfeil.
E
BA
D
C
ø
2
3
1
4
6
5

7
3.4 Krav til installasjonssted og plassering
!
FORSIKTIG
!
Produktet skal plasseres i et rom med sluk, slik at man unngår skader som følge av vann-
lekkasjer.
!
Produktet skal plasseres i et tørt og permanent frostfritt miljø.
!
Produktet skal plasseres på et gulv eller en vegg egnet for totalvekten av produktet i drift. Se
tabell på s. 5. Veggbrakett følger med.
!
Produktet skal ha fri serviceavstand på 40 cm foran enheten / 10 cm over toppanslutning.
!
Produktet skal være enkelt tilgjengelig for service og vedlikehold.
3.4.1 Montasje av temperatursensor
Produktet er utstyrt med en temperatursensorbrakett
som brukes til å montere en temperatursensor på
6 eller 8 mm. Følg fremgangsmåten nedenfor for å
montere temperatursensoren.
1. Fjern temperatursensorbraketten (A) fra tanken
ved å ta tak i den og trekke den rett ut.
2. Monter temperatursensoren (B) i sporene
i sensorbraketten og legg sensorkabelen i
kabelsporet (D). En 8 mm sensor (som vist her)
passer i de øvre sporene (C), mens en 6 mm
sensor passer i det nedre sporet (E).
3. Monter sensorbraketten i tanken igjen. Påse
at braketten føres helt inn, slik at det blir god
kontakt mellom sensoren og den innvendige
tankoverflaten av rustfritt stål. Sørg for at
sensorkabelen plasseres riktig i kabelsporet (D),
slik at kabelen ikke blir skadet.
Min.
40 cm
Min. 10 cm
Min.
45 cm
Min. 40 cm
A
B
C
E
D
A

8

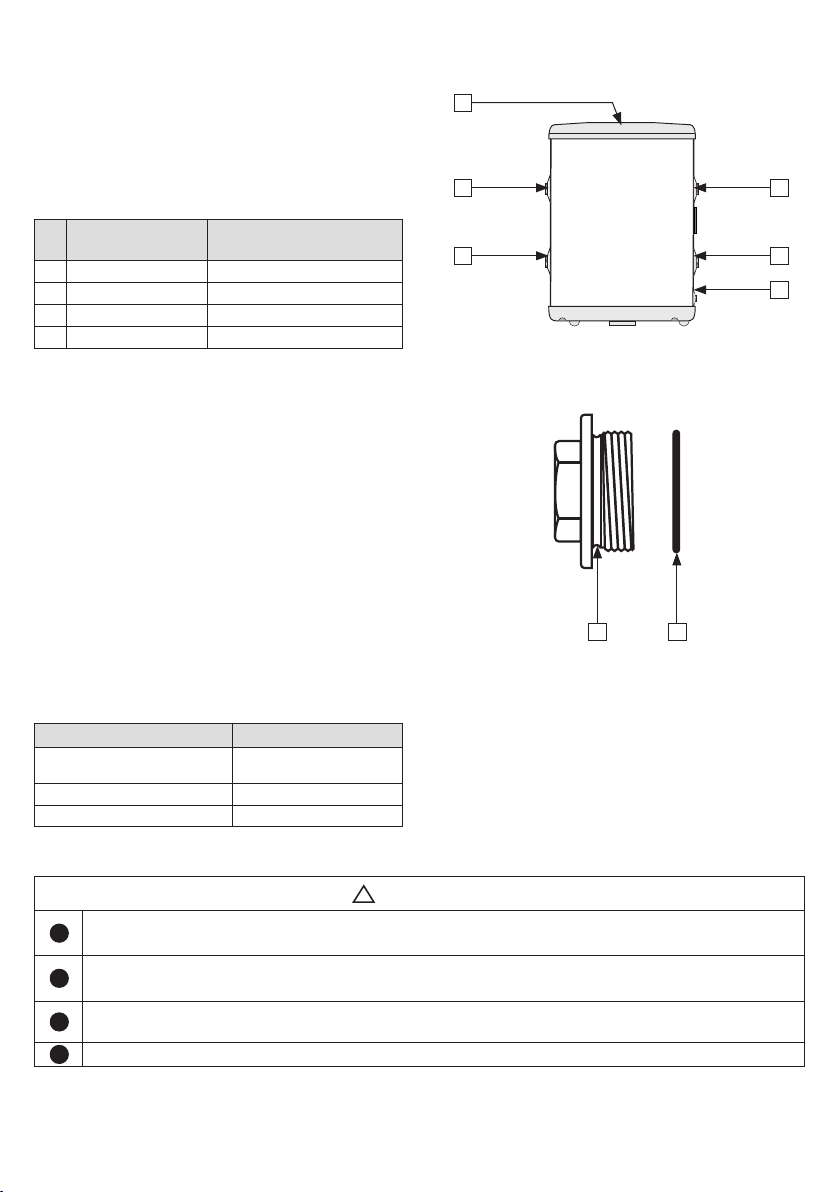

3.5.3 Montasjeinstruks
!
FORSIKTIG
!
Produktet skal plasseres i et rom med sluk, slik at man unngår skader som følge av vann-
lekkasjer.
!
Produktet skal monteres loddrett og i vater, på et gulv egnet for totalvekten av produktet i drift.
Se merkeplate.
!
Produktet skal ha fri serviceavstand på 40 cm foran enheten / 10 cm over toppanslutning.
!
En CE-merket sikkerhetsventil med et åpningstrykk på 3 bar må være montert i systemet.
Nr. Dimensjon Anslutningsbeskrivelse
11/2” BSPP hunn Lufting
21” BSPP hunn Tur/ret. anslutning øvre
31” BSPP hunn Tur/ret. anslutning nedre
41/4” BSPP hunn Avtapning
3.5 Rørinstallasjon
3.5.1 Montering av rør og plugger
A) Trekk rør av egnet dimensjon til de viste
anslutningene (2 og 3), og fest med egnet
tetningsmiddel.
B) Anslutninger som ikke benyttes, må
plugges forsvarlig. Bruk de med-
følgende 1” messingpluggene.
Forsikre deg om at O-ringen (6) er plassert
riktig i O-ringsporet (5) før du pluggen mon-
teres.
C) Monter den automatiske lufteventilen på
lufteanslutningen (1) når du har fylt produk-
tet med vann. Se punkt 4.1.
D) Monter tappekranen på avtapningsanslutnin-
gen (4).
Produktet er konstruert for å være permanent til-
koblet varmeanlegget, maks. trykk 3 bar / 0,3 MPa.
Ved installasjon skal det benyttes godkjente rør av
korrekt dimensjon. Gjeldende standarder og for-
skrifter skal følges.
5 6
Komponent Tiltrekkingsmoment
Automatisk lufteventil – 1/2” 5 Nm (+/-1 – håndkraft)
Tappekran 1/4” M 6 Nm (+/-1)
Messingplugg – 1” 40 Nm (+/- 5)
3.5.2 Tiltrekkingsmomenter
2
3
2
3
4
1

9
4.1 Fylling av vann
Sjekk først at alle røranslutninger er korrekt
utført. Gjør deretter følgende:
A) Luft systemet, helst på det høyeste punktet.
B) Åpne vanntilførselen til produktet. Når det
strømmer vann ut av lufteventilen, er systemet
fullt.
C) Monter den automatiske lufteventilen (1) på
toppanslutningen, maks. tiltrekkingsmoment
5 Nm.
4.2 Kontrollpunkter
A) Sjekk at alle rørkoblinger til/fra produktet er
tette og uten lekkasjer.
B) Sjekk at produktet står/henger loddrett og i
vater.
4. FØRSTE IGANGSETTELSE
4.3 Avtapning
4.4 Overlevering til sluttbruker
INSTALLATØREN MÅ
instruere sluttbrukeren om sikkerhets- og vedli-
keholdsinstruks
veilede sluttbruker om innstillinger og tømming
av produktet
overlevere denne montasjeanvisningen til slutt-
brukeren
skrive inn kontaktinformasjon på produktets
merkeplate
!
ADVARSEL
Vanntemperaturen i produktet er høy og medfø-
rer skoldingsfare. Vær derfor spesielt varsom når
du tømmer produktet.
A) Koble fra strømtilførselen.
B) Steng inngående vanntilførsel.
C) Åpne lufteventilen (2). La ventilen være åpen
mens du tømmer (for å unngå vakuum).
D) Produktet tømmes via tappekranen (2).
Steng tappekranen 2) når produktet er
tømt.
E) Steng lufteventilen (1).
2
1

10
5. GARANTIBETINGELSER
GARANTI
1. Omfang
Distributøren garanterer at produktet i 5 år fra
kjøpsdato er i) i samsvar med distributørens spesi-
fikasjoner og ii) fri for material- og produksjonsfeil,
med forbehold for nedenstående betingelser.
Garantien gjelder bare for produkter kjøpt av en
forbruker, installert for privat bruk og solgt av dis-
tributøren eller en utpekt forhandler som har kjøpt
produktet fra distributøren.
Garantien gjelder ikke produkter kjøpt av foretak
eller installert for kommersiell bruk. Disse reguleres
utelukkende av kjøpsloven og av nedenstående for-
utsetninger og begrensninger.
2. Dekning
Dersom en feil oppstår og et gyldig krav mottas
innenfor den lovpålagte garantiperioden, skal distri-
butøren, etter eget valg og innenfor lovens rammer,
enten i) reparere feilen eller ii) erstatte produktet
med et produkt som er identisk eller tilsvarende i
funksjon, eller iii) refundere kjøpsprisen.
Produkter eller komponenter som skiftes ut i forbin-
delse med garantikrav, går over til å bli distributø-
rens eiendom. Produktet eller komponenten som
skiftes ut, gir ikke opphav til en forlengelse av den
opprinnelige garantiperioden.
3. Betingelser
Garantien gjelder kun hvis de nedenfor anførte
betingelser er oppfylt fullt ut:
• Produktet er installert av en profesjonell
installatør i overensstemmelse med
anvisningene i installasjonsveiledningen og i
overensstemmelse medalle relevantenormerog
forskrifter gjeldende på installasjonstidspunktet.
• Produktet har ikke blitt endret på noen måte,
manipulert med eller utsatt for misbruk, og
ingen fabrikkmonterte deler har blitt fjernet
med henblikk på uautorisert reparasjon eller
utskiftning.
• Produktet har bare vært koblet til en lukket
varmekrets fylt med husholdningsvann i samsvar
med det europeiske drikkevannsdirektivet
98/83EF.
• Vannet skal ikke være aggressivt, det vil si
at vannets kjemiske sammensetning skal
overholde følgende:
• Chlorid < 250 mg / L
• Opløste faste stoer (TDS) i alt < 500 mg / L
• Mætningsindeks (LSI) ved 80 °C < 0,8
• pH-niveau < 9,5 / > 6,0
• En eventuell desinfisering har blitt utført uten at
dette har påvirket produktet på noen som helst
måte. Produktet skal isoleres ved enhver form for
klorering av systemet.
• Service og/eller reparasjon skal utføres i henhold
til montasjeanvisningen og alle relevante normer
og krav. Dersom det brukes reservedeler, skal
dette være originale reservedeler levert av dis-
tributøren.
• Kjøpskvittering og/eller kvittering for installasjo-
nen, en vannprøve samt det defekte produktet
skal gjøres tilgjengelig for distributøren på fore-
spørsel.
Dersom ovenstående forutsetninger ikke oppfylles,
kan dette resultere i at produktet blir skadet, og at
det oppstår en vannlekkasje.
4. Begrensninger
Garantien dekker ikke:
• Enhver form for feil eller kostnad som oppstår
som følge av ukorrekt installasjon eller
bruk, manglende vedlikehold, forsømmelse,
misbruk, endring eller reparasjon utført av
en ikke-profesjonell, på feil måte eller enhver
feil som oppstår som følge av endring av
produktet fra sin originale form eller fjerning av
fabrikkmonterte sikkerhetskomponenter eller
-foranstaltninger.
• Noen form for følgeskader eller indirekte tap
som følge av Produktfeil eller manglende
leveranse fra Produktet.
• Enhver skade forårsaket av frost, lyn,
spenningsvariasjon, overtrykk, overspenning,
mangel påvann,tørrkoking ellerklorbehandling.
• Feil forbundet med stillestående vann dersom
Produktet ikke har vært i bruk på > 60 dager i
strekk.
• Tilkoblet røropplegg eller utstyr tilkoblet
Produktet.
• Transportskader. Transportøren skal gjøres
oppmerksom på slike skader ved mottak.
• Kostnader som følge av at produktet ikke er
enkelt tilgjengelig for service.
Denne garantien begrenser ikke Kjøpers
lovbestemte rettigheter på noen måte.

11
6. AVHENDING AV PRODUKTET
Informasjon til brukere om innsamling og av-
hending av gammelt utstyr:
6.1 Avhending
De viste symbolene på produktene, emballasjen
og/eller medfølgende dokumenter betyr at bruk-
te elektriske og elektroniske produkter ikke skal
blandes med vanlig husholdningsavfall.
For riktig behandling, gjenvinning og resirkule-
ring av gamle produkter må du ta dem med til et
dertil egnet innsamlingspunkt i samsvar med din
nasjonale lovgivning og direktivene 2002/96EF og
2006/66EF.
Ved å avhende disse produktene på riktig måte
bidrar du til å spare verdifulle ressurser og forhin-
dre potensielle negative virkninger på menneskers
helse og miljøet som ellers kunne ha oppstått
som følge av uhensiktsmessig avfallshåndtering.
Ta kontakt med din kommune, ditt lokale avfalls-
deponi eller stedet der du kjøpte produktet, for
mer informasjon om innsamling og resirkulering.
Feil avhending av dette avfallet kan være straff-
bart i henhold til nasjonal lovgivning.
6.1.1 For bedriftskunder i EU:
Dersom du vil kaste elektrisk og elektronisk utstyr,
må du kontakte din forhandler eller leverandør for
nærmere informasjon.
6.1.2. Informasjon om avhending i land utenfor EU
Disse symbolene er bare gyldige i EU. Dersom du
vil kaste disse produktene, må du spørre kommu-
nen eller din forhandler om hvordan du skal gjøre
det.

OSO Hotwater AS
Industriveien 1
3300 Hokksund - Norway
Tel.: [phone]
[email protected]
www.osohotwater.com
© Alle deler av denne montasjeanvisningen er beskyttet av åndsverksloven og skal ikke reproduseres eller distribueres
uten skriftlig avtale med produsenten.
Forandringer forbeholdes.

SE
SÄKERHETSINFORMATION
DRIFTS- OCH UNDERHÅLLSINFORMATION
INSTALLATIONSHANDBOK
TEKNISKT DATABLAD
146198-02 - 02-2020
Manufactured by OSO Hotwater AS
Industriveien 1 - 3300 Hokksund - Norway
Tel: [phone] / Fax: [phone]
E-mail: [email protected] / www.osohotwater.com
Accu - A
50 l.

2
1. Säkerhetsföreskrifter.............................................. 3
1.1 Allmän information.......................................... 3
1.2 Säkerhetsföreskrifter för användare........ 4
1.3 Säkerhetsföreskrifter för installatörer..... 4
2. Produktbeskrivning................................................. 5
2.1 Produkt-ID ............................................................ 5
2.2 Avsedd användning....................................... 5
2.3 CE-märkning...................................................... 5
2.4 Tekniska data....................................................... 5
2.5 ErP-data................................................................... 5
3. Installationsanvisningar........................................ 6
3.1 Produkter som omfattas av dessa
instruktioner......................................................... 6
3.2 Ingår i leveransen.............................................. 6
3.3 Produktens mått................................................ 6
3.4 Krav på installationsplatsen ........................ 7
3.5 Rörinstallation..................................................... 8
4. Första driftsättning................................................... 9
4.1 Påfyllning av vatten.......................................... 9
4.2 Kontrollpunkter.................................................. 9
4.3 Tömning av vatten ........................................... 9
4.4 Överlämning till slutanvändaren............... 9
5. Garantivillkor.......................................................... 10
5.1 Garanti och registrering........................... 10
5.2 Kundtjänst........................................................ 10
6. Avfallshantering.................................................... 11
6.1 Avlägsnande.................................................... 11
INNEHÅLL

3
1. SÄKERHETSFÖRESKRIFTER
1.1 Allmän information
• Läs följande säkerhetsanvisningar noga
innan du installerar, genomför underhåll
av eller justerar bufferttanken.
• Personskador eller materiella skador kan
uppstå om produkten inte installeras eller
används på avsett sätt.
• Förvara den här handboken och andra
relevanta dokument lätt tillgängliga för
framtida bruk.
• Tillverkaren förutsätter att slutanvändaren
följer de säkerhetsföreskrifter och drift-
och underhållsanvisningar som medföljer,
tillsammans med instruktionerna i instal-
lationshandboken och de relevanta stan-
darder och bestämmelser som gäller vid
installationsdatum.
Symboler som används i denna handbok:
!
VARNING Kan orsaka allvarliga personskador eller dödsfall
!
FÖRSIKTIGHET Kan orsaka mindre eller måttliga personskador eller materiella skador
GÖR INTE
!
SKA GÖRAS
!
Förvara dokumentet på en lämplig plats där det är åtkomligt för framtida referens.
!

4
1.2 Säkerhetsföreskrifter för användare
!
VARNINGAR
!
Apparaten får användas av barn äldre än 8 år, äldre personer och personer med nedsatt fy-
sisk, sensorisk eller mental förmåga eller personer som saknar erfarenhet och kunskap, under
förutsättning att dessa personer övervakas eller har fått anvisningar om säker användning av
apparaten och är medvetna om de potentiella riskerna.
Barn får inte leka med apparaten.
Barn får inte rengöra eller utföra underhåll på apparaten utan övervakning.
!
Installationen ska utföras av behörig personal i enlighet med gällande bestämmelser och enligt
tillverkarens anvisningar.
!
I ett slutet trycksatt system är det nödvändigt att installera en säkerhetsventil i systemet med
ett nominellt tryck på max. 0,3 MPa (3 bar) (se etiketten), vilket förhindrar att trycket i bufferten
höjs med mer än 0,1 MPa (1 bar) över det nominella trycket.
!
Säkerhetsventilens utlopp ska installeras nedåt och på en plats där det inte riskerar att frysa.
!
Om säkerhetsventilen ska fungera korrekt måste användaren genomföra regelbundna
kontroller för att avlägsna kalk och se till att säkerhetsventilen inte är blockerad.
Installera inte en stoppventil mellan bufferten och säkerhetsventilen, eftersom detta försämrar
tryckskyddet för bufferttanken!
!
Om systemet måste stängas av ska bufferttanken tömmas på eventuellt vatten för att förhindra
frysning.
Försök inte åtgärda några fel på bufferttanken själv. Kontakta närmaste auktoriserade service-
tekniker.

5
2.4 Tekniska data
2. PRODUKTBESKRIVNING
Produktnr.: Produktkod:
Kapacitet
personer Vikt kg. Diax Höjd mm. Fraktvol. m³
Termostat-
inställning
°C
Volym
40 °C
Uppvärm-
ningstid Dt
65 °C
Värme-
förlust
W
8000482 ACCU - A50 -17 ø435 x 615 0,18 - - -35
2.1 Produkt-ID
Identifikationsuppgifter för produkten finns på
produktens märkplåt. Märkplåten innehåller infor-
mation om produkten enligt EN 12897:2016 samt
annan användbar information. Mer information
finns i produktens försäkran om överensstämmel-
se på tillverkarens webbplats.
Produkten är konstruerad och tillverkad i enlighet
med följande:
• Tryckkärlsstandarden EN 12897:2016
Tillverkaren är certifierad enligt följande standar-
der:
• Svetskvalitet EN ISO 3834-2
• Kvalitet ISO 9001
• Miljö ISO 14001
• Arbetsmiljö OHSAS 18001
2.2 Avsedd användning
Produkten är utformad för att användas som buf-
ferttank för både värme- och kylsystem.
2.3 CE-märkning
CE-märkningen visar att produkten uppfyller rele-
vanta direktiv. Mer information finns i produktens
försäkran om överensstämmelse på tillverkarens
webbplats.
Produkten uppfyller följande direktiv:
• Tryckkärlsdirektivet PED 2014/68/EU
De säkerhetsventiler som används måste vara
CE-märkta och uppfylla PED 2014/68/EU.
2,5 ErP-data – Tekniskt datablad
Varumärke Modellnr. Modellnamn ErP-
profil
ErP-
klass-
ning
AEC –
kWh/a
Termostat-
inställning
°C
Värme-
förlust
W
Faktisk
volym L
OSO Hotwater 8000482 ACCU - A50 - B - - 35 48
Direktiv: 2010/30/EU Förordning: EU 812/2013 Direktiv: 2009/125/EG Förordning: EU 814/2013
Värmeförlust testad enl. standard: EN 12897: 2015

6
3.3 Produktens mått
3.3.1 Leverans
Produkten ska transporteras försiktigt i sin för-
packning enligt bilden. Använd förpackningens
handtag.
Produkt AB C D E ø
ACCU - A50 695 615 398 168 72 435
Tolerans +/-5 mm
3. INSTALLATIONSANVISNINGAR
3.1 Produkter som omfattas av dessa instruk-
tioner
8000482 Accu - A50
3.2 Ingår i leveransen
Ref nr. Antal Beskrivning
1 1 Bufferttank med sensorfäste
2 1 Handbok (det här dokumentet)
3 1 Automatisk luftningsventil (medföljer)
4 1 Avtappningskran (medföljer)
5 1 Väggfäste i rostfritt stål (medföljer)
6 2 1-tums mässingsplugg med o-ring
(medföljer)
Ref nr. Artikelnr. Beskrivning
3765063 1/2-tums automatisk luftningsventil M
4514178 1/4-tums avtappningskran M
6514177 1-tums mässingsplugg med o-ring M
Alla mått i mm.
3.2.1 Reservdelslista
!
FÖRSIKTIGHET
Rörändar, ventiler och liknande får inte använ-
das för att lyfta produkten eftersom det kan leda
till fel på produkten.
E
BA
D
C
ø
2
3
1
4
6
5

7
3.4 Krav på installationsplatsen och tankens placering
!
FÖRSIKTIGHET
!
Produkten ska placeras i ett rum med avlopp för att förhindra skador om vatten läcker ut
från produkten.
!
Produkten ska placeras på en torr och permanent frostfri plats.
!
Produkten ska placeras på ett golv eller en vägg som är lämplig för produktens totalvikt när
den är i drift. Se tabellen på sidan 5. Väggfäste medföljer.
!
Produkten måste ha fritt utrymme för service på 40 cm framför enheten/10 cm ovanför den
övre anslutningen.
!
Produkten ska vara lättillgänglig för service och underhåll.
3.4.1 Installation av temperatursensor
Produkten är utrustad med ett temperatursensorfäste
som möjliggör installation av en temperatursensor på
6 eller 8 mm. För att installera temperatursensorn, följ
instruktionerna nedan.
1. Ta bort temperatursensorfästet (A) från
tankkroppen genom att greppa det och dra rakt
ut.
2. Sätt in temperatursensorn (B) ordentligt i de
lämpliga spåren i sensorfästet och placera
temperatursensorkabeln i kabelfacket (D). En
8 mm sensor (visas) passar i de övre spåren
(C) medan en 6 mm sensor passar i det undre
spåret (E).
3. Sätt tillbaka sensorfästet i tankkroppen och se
till att fästet sätts in helt för att upprätta korrekt
kontakt mellan sensorn och tankens inneryta
i rostfritt stål. Kontrollera att sensorkabeln är
korrekt placerad i kabelfacket (D) för att undvika
eventuella skador på kabeln.
Min.
40 cm
Min. 10 cm
Min.
45 cm
Min. 40 cm
A
B
C
E
D
A

8
3.5.3 Monteringsanvisningar
!
FÖRSIKTIGHET
!
Produkten ska placeras i ett rum med avlopp för att förhindra skador om vatten läcker ut
från produkten.
!
Produkten ska ställas in vågrätt och lodrätt på ett golv som är lämpligt för produktens totalvikt
när den är i drift. Se märkplåten.
!
Produkten måste ha fritt utrymme för service på 40 cm framför enheten/10 cm ovanför den
övre anslutningen.
!
En CE-märkt säkerhetsventil med ett inställt tryck på 3 bar måste monteras i systemet.
Nr. Mått Beskrivning av anslutningen
11/2-tums BSPP hona Luftning
21-tums BSPP hona Flödes-/returanslutning övre
31-tums BSPP hona Flödes-/returanslutning nedre
41/4-tums BSPP hona Avlopp
3.5 Rörinstallation
3.5.1 Anslutning av rör och pluggar
A) Anslut rör av lämplig storlek till de anslut-
ningar som visas (2 och 3) och applicera
lämpligt tätningsmedel.
B) Oanvända anslutningar måste vara or-
dentligt pluggade. Använd de med-
följande 1-tums mässingspluggarna.
Se till att o-ringen (6) sitter rätt placerad i
spåret för o-ringens (5) innan monteringen.
C) Montera den automatiska luftningsventilen
till luftningsanslutningen (1) efter påfyllning.
Se punkt 4.1.
D) Montera avtappningskranen på tömningsan-
slutningen (4).
Produkten är konstruerad för permanent anslut-
ning till värmesystemet, max. tryck 3 bar/0,3 MPa.
Använd godkända rör av rätt storlek vid installa-
tionen. Relevanta standarder och bestämmelser
måste följas.
5 6
Komponent Vridmoment
Automatisk luftningsventil –
1/2-tums
5 Nm (+/-1 – handkraft)
Avtappningskran – 1/4-tums 6 Nm (+/-1)
Mässingsplugg – 1-tums 40 Nm (+/-5)
3.5.2 Momentinställningar
2
3
2
3
4
1
