Overmat Woodboy 4000/32-3 User manual

Woodboy®4000/32-3
Handleiding
Manual
Betriebsanleitung
NL
GB
DE
www.overmat.nl
www.overmat.com
www.overmat.de

13mm
3
1
5
7
2
4
6
8
2
www.overmat.nl
www.overmat.com
www.overmat.de

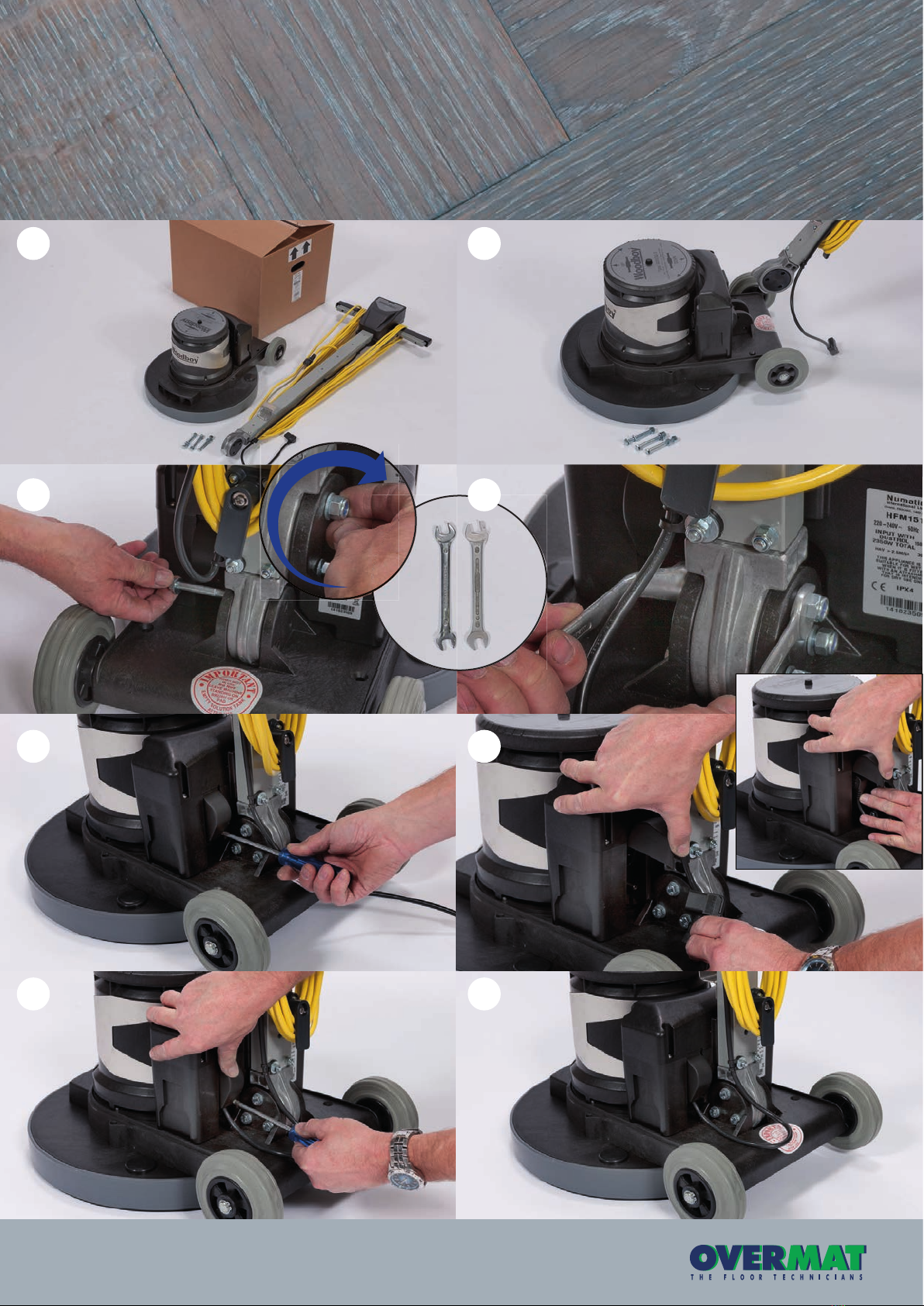

Monteren van de Woodboy® 4000/32-3
Assembling the Woodboy® 4000/32-3
Montage des Woodboy® 4000/32-3

1
3 4
2
1 2 3
Hoogte verstellen van het handvat
Adjusting the height of the handle
Höhe des Griffs einstellen
3
www.overmat.nl
www.overmat.com
www.overmat.de
Montage van de borstel / aandrijfschijven
Fitting the brush / driving discs
Montage der Bürste / Antriebsscheiben

1 2
1 1
2
1 2
4
www.overmat.nl
www.overmat.com
www.overmat.de

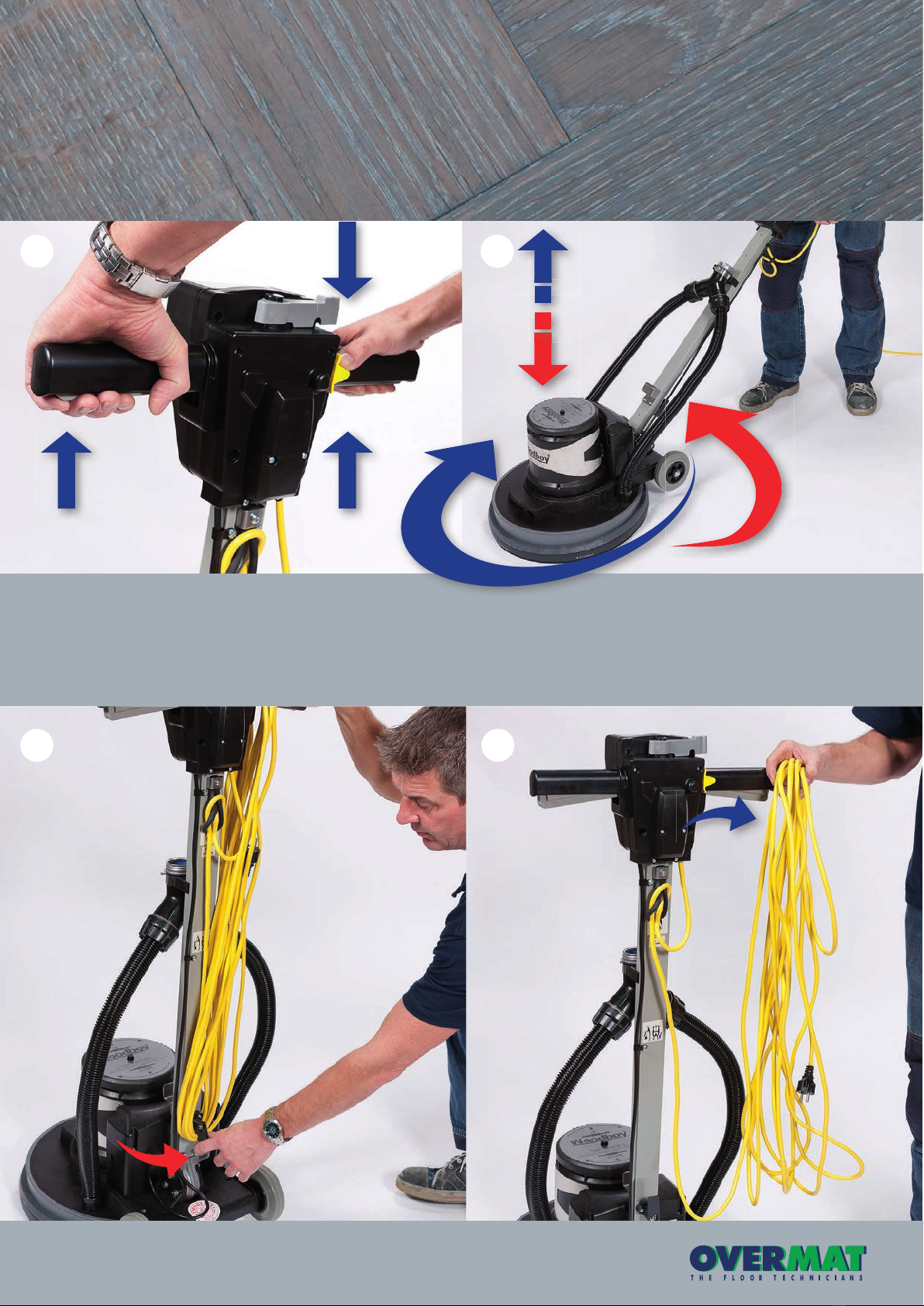

Bediening van de Woodboy® 4000/32-3
Operating the Woodboy® 4000/32-3
Bedienung des Woodboy® 4000/32-3
Losmaken van de kabel
Loosening the cable
Lösen des Kabels

1 2
Onderhoud
Houd de Woodboy® 4000/32-3 schoon.
Zorg ervoor dat uw aandrijfschijven,
borstels en pads in goede conditie zijn.
Controleer op versleten of beschadigde
onderdelen en vervang deze onmiddellijk .
Wanneer de Woodboy® 4000/32-3 niet
in gebruik is deze niet op de borstel of
aandrijfschijf laten staan.
Controleer regelmatig de stroomkabel.
Wartung
Halten Sie den Woodboy® 4000/32-3 sauber.
Sorgen Sie dafür, dass die Antriebsscheiben,
Bürsten und Pads in gutem Zustand sind.
Kontrollieren Sie auf abgenutzte oder
beschädigte Teile und ersetzen Sie diese
sofort.
Den Woodboy® 4000/32-3 nicht auf der
Antriebsscheibe oder der Bürste stehen
lassen, wenn die Maschine nicht in Betrieb ist.
Kontrollieren Sie das Stromkabel regelmäßig.
5
Maintenance
Keep the Woodboy® 4000/32-3 clean.
Ensure driving discs, brushes and pads are
in good condition.
Check for any worn or damaged parts and
replace immediately.
Do not leave the Woodboy® 4000/32-3
standing on brush or driving disc when
not in use.
Regulary examine the power cable.
www.overmat.nl
www.overmat.com
www.overmat.de

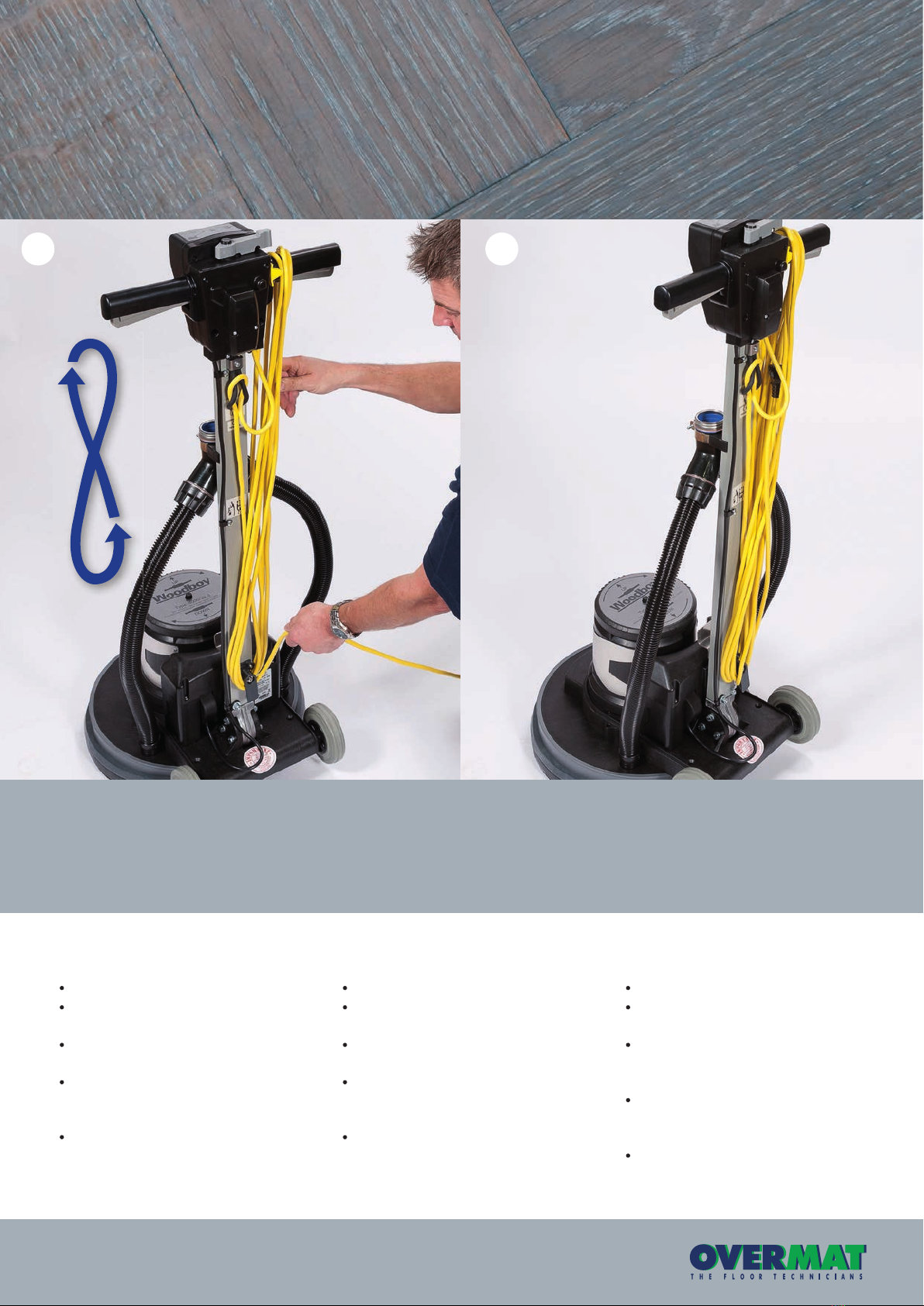

Opbergen van de kabel
Cable storage
Aufräumen des Kabels
Woodboy® 4000/32-3 onderhouds richtlijnen
Woodboy® 4000/32-3 maintenance guidelines
Woodboy® 4000/32-3 Wartungsrichtlinien

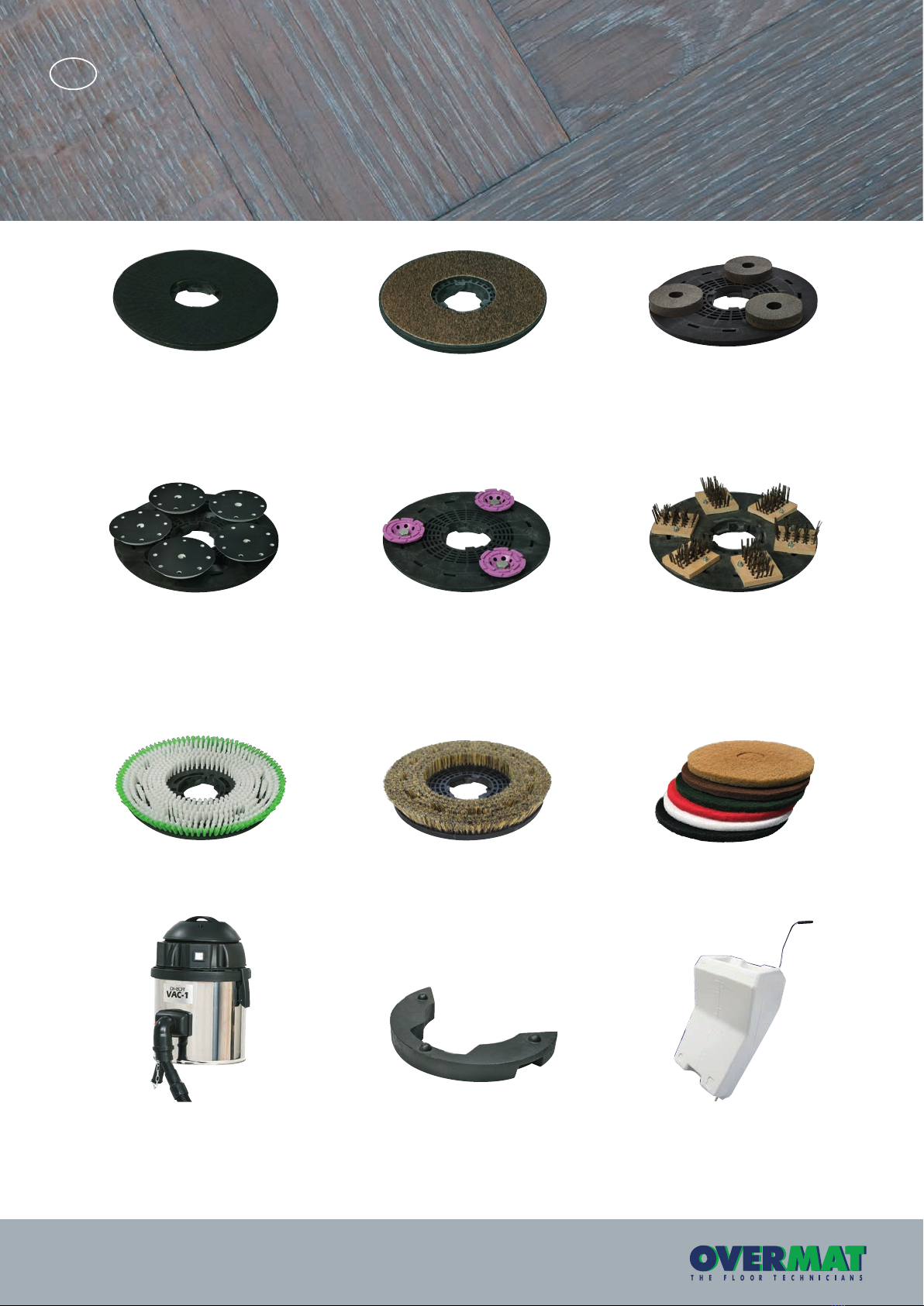

Aandrijfschijf met snelhechting
Voor bevestiging van pads, schuurschijven
en klitschijven.
5E-aandrijfschijf
Voor een perfect schuur- en eindresultaat
van o.a. visgraat-, mozaïekparket en andere
motiefvloeren. 5 contra-roterende gelagerde
schijven op aandrijfschijf met stofgaten.
Schrobborstel
Voor het schrobben van steen, tegels, natuur-
steen en kunststofvloeren.
Vac-1 Unit
Professionele duurzame stofaf-
zuiging met by-pass koeling, incl.
slang. 3 Filter-systeem, ketel in
roestvrij staal, inhoud 15 L.
Aandrijfschijf met pennenrug
Voor bevestiging van pads en
schuurschijven.
Aandrijfschijf 3 kom-diamant
Voor het schuren van beton en egaline.
Boenborstel
Voor het op- en uitboenen van
boenwas.
Machine verzwaring 10 kg
Machineverzwaring voor
verhoging van de schuurdruk.
Siliciumschijf
Voor het schuren van
cementdekvloeren.
Stalen borstel
Voor het verwijderen van
tapijtresten.
Pads
Een diversiteit aan Pads is verkrijgbaar voor o.a.
strippen van oude wax lagen, inpoetsen van olie,
polijsten en verwijderen van hardnekkig vuil.
Vloeistoftank
Te bevestigen aan de steel van de
Woodboy® 4000/32-3
Voor natte reiniging van steen, tegels,
natuursteen- en kunststofvloeren.
Inhoud 10 L.
6
www.overmat.nl
www.overmat.com
www.overmat.de
Woodboy® 4000/32-3 toebehoren
NL

7
OPGELET:
Originele gebruiksaanwijzing. Lezen voor gebruik.
OPMERKING:
Dit product voldoet aan de norm BS EN 60335 - 2-67.
Deze machine is tevens geschikt voor zwaar gebruik, d.w.z.
zwaarder dan huishoudelijk gebruik, zoals bijvoorbeeld in hotels,
scholen, verhuurbranche, ziekenhuizen, fabrieken, winkels en
kantoren.
Let erop dat u steeds geschikte chemische producten, schoon-
maakmiddelen en andere vloeistoffen gebruikt. Raadpleeg hier-
voor uw leverancier.
Deze machine mag niet worden gebruikt door mensen
(inclusief kinderen) met beperkte fysieke, sensoriële of mentale
capaciteiten, of met een gebrek aan ervaring en kennis.Tenzij ze
de nodige opleiding voor het gebruik van de machine hebben
gekregen of onder toezicht staan van iemand die instaat voor hun
veiligheid.
WAT WEL EN WAT NIET TE DOEN:
WEL - zorg dat de machine alleen door ervaren personen wordt
uitgepakt/gemonteerd.
WEL - houd de machine schoon.
WEL - houd de aandrijfschijven/borstels in goede staat.
WEL - vervang versleten of beschadigde onderdelen meteen.
WEL - controleer de stroomkabel regelmatig op beschadigingen,
zoals scheurtjes of slijtage. Vervang het snoer wanneer het is
beschadigd, voordat u de machine opnieuw gaat gebruiken.
WEL - Vervang de stroomkabel uitsluitend door het betreffende en
door Overmat goedgekeurde vervangende onderdeel.
WEL - zorg ervoor dat zich geen obstakels en/of mensen in de
werkzone bevinden.
WEL - zorg ervoor dat de werkzone goed verlicht is.
WEL - veeg de vloer die u gaat bewerken vooraf schoon.
NIET - gebruik geen stoomreiniger of hogedrukspuit om de
machine schoon te maken en gebruik de machine nooit in de
regen.
NIET - onderhoud of reinig de machine niet terwijl de stekker in
het stopcontact zit.
NIET - laat nooit reparaties door onbevoegde uitvoeren.
Neem daarvoor contact op met het dichtsbijzijnde servicecentrum.
NIET - zorg ervoor dat de kabel nooit strak wordt gespannen en
haal de kabel nooit uit het stopcontact door eraan te trekken.
NIET - verwacht niet dat de machine probleemloos zal werken als
deze niet correct wordt onderhouden.
NIET - rijd tijdens bedrijf niet met de machine over de stroomkabel.
WAARSCHUWING:
gebruikers dienen goed geïnstrueerd te zijn voordat ze dit soort
apparaat bedienen. Tijdens reiniging, onderhoud of reparatie van
de machine, vervangen van onderdelen of het overschakelen
naar een andere functie, dient de stekker van de machine uit het
stopcontact verwijderd te worden.
Deze machine mag niet worden gebruikt voor het opnemen van
gevaarlijk stof.
Zorg ervoor dat het snoer niet in contact kan komen met draaiende
borstels of pads.
Zoals voor alle electrische apparatuur dient tijdens gebruik steeds
de nodige zorgvuldigheid in acht te worden genomen. Er moet
regelmatig periodiek en preventief onderhoud worden uitgevoerd
om de veiligheid van de machine te kunnen garanderen. Het
niet uitvoeren van het nodige onderhoud of het vervangen van
onderdelen door inferieure onderdelen, kan de veiligheid in gevaar
brengen. De fabrikant kan hiervoor in geen geval aansprakelijk
worden gesteld.
Vermeld bij het bestellen van reserve onderdelen steeds het
modelnummer/serienummer dat op het typeplaatje vermeld
staat.
Deze machine is uitsluitend voor gebruik binnen bestemd.
De machine mag niet buiten of in vochtige omgevingen worden
opgeborgen.
De machine mag niet worden gebruikt door onervaren of
onbevoegde bedieners die niet de nodige opleiding hebben
gekregen.
Gebruik enkel aandrijfschijven, borstels die bij de machine worden
geleverd of borstels die nadrukkelijk in de gebruikershandleiding
staan vermeld. Het gebruik van andere toebehoren kan de
veiligheid in gevaar brengen. Er is voor deze machine een volledig
gamma aandrijfschijven, borstels en toebehoren verkrijgbaar.
Gebruik enkel borstels of pads die een goede werking van de
machine en een correcte uitvoering van de betreffende taak
garanderen.
Het is van het grootste belang dat deze machine correct
wordt gemonteerd en bediend conform de geldende
veiligheidsvoorschriften.
Let er bij het gebruik van deze machine steeds op dat alle nodige
voorzorgsmaatregelen worden genomen om de veiligheid van de
bediender en mogelijke omstaanders te garanderen.
Gebruiksaanwijzing Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de

Driving disc with cellular back + Velcro
For the attachment of pads, sanding discs
and Velcro discs.
Parquet satellite disc 5E
For a perfect sanding and end result of
among others herringbone patterns, mosaic
parquet and other pattern floors. Five counter
rotating discs with double bearing on a
driving disc with dust holes.
Scrubbing brush
For scrubbing of stone, tiles, natural stone
and synthetic floors.
Vac-1 Unit
Professional durable dust
extraction with by-pass cooling,
incl. hose. 3 Filter system, boiler in
stainless steel, contents 15 l.
Driving disc with pin-back on buffer
For the attachment of pads and
sanding discs.
Driving disc 3 cup diamond
For sanding of concrete and
self leveling compound.
Buffing brush
For buffing of polishing wax.
Weight 10 kg
Machine weight for increasing the
sanding pressure.
Silicon disc
For sanding of cement based floors.
Steel brush 6E
For the removal of carpet remnants, foam
rubber ridges from carpet, etc.
Pads
A range of pads is available for a.o. stripping and
removing of old wax layers, buffing of floor oil,
scrubbing and removal of stubborn dirt.
Liquid tank
To be attached to the handle of
the Woodboy® 4000/32-3.
For wet cleaning of stone, tiles,
natural stone and synthetic floors.
Capacity 10 l.
www.overmat.nl
www.overmat.com
www.overmat.de
8
GB
Woodboy® 4000/32-3 accessories

9
CAUTION:
Read the instructions manual before using the appliance.
NOTE:
This product meets the requirements of IEC 60335 - 2-67.
This machine is also suitable for commercial use, for example in
hotels, schools, hospitals factories, shops, rental businesses and
offices for other than normal housekeeping purposes.
Care should be taken in the choice of chemicals, detergents and other
liquids. Consult your supplier.
This appliance is not intended for use by persons (including children)
with reduced physical sensory or mental capabilities, or lack of
experience and knowledge. Unless they have been given supervision
or instruction concerning the use of the appliance by a person
responsible for their safety.
DO’S AND DON’TS:
DO - Ensure only competent persons unpack/ assemble the
machine.
DO - Keep your machine clean.
DO - Keep your brushes / driving discs in good condition.
DO - Replace any worn or damaged parts immediately.
DO - Daily examine the power cable for damage, such as cracking or
ageing. If damaged is found, replace the cable before further use.
DO - Only replace the power cable with the correct Overmat
approved replacement part.
DO - Ensure that the work area is clear of obstructions and/or
people.
DO - Ensure that the working area is well illuminated.
DO - Pre - sweep the area to be cleaned.
DON’T - Use steam cleaners or pressure washers to clean the
machine or use in the rain.
DON’T - Attempt machine maintenance or cleaning unless the power
plug has been removed from the supply outlet.
DON’T - Allow any inexperienced repairs. Contact your nearest
service centre.
DON’T - Strain the power cable or try to unplug by pulling on the
power cable.
DON’T - Expect the machine to provide trouble free, reliable
operation unless maintained correctly.
DON’T - Run the machine over any power cables during operation.
WARNING:
Operators shall be adequately instructed on the use of this
machine. This machine shall be disconnected from its power
source (remove plug from socket outlet.) during cleaning
or maintenance or in the event of an accident and when
replacing parts or converting the machine to another function.
This machine is not suitable for picking up hazardous dust.
Do not allow power cable to come into contact with the rotating
driving discs, brushes or pads.
As with all electrical equipment care and attention must be
exercised at all times during its use, in addition to ensuring that
routine and preventive maintenance is carried out. Periodically in
order to ensure its safe operation. Faillure to carry out maintance
as necessary, including the replacement of parts to the correct
standard could render equipment unsafe and the manufacturer
can accept no responsibility or liability in this respect.
When ordering spare parts always quote the model number /
serial number specified on the rating plate.
This machine is for indoor use only. The machine is not to be used
or stored outdoors or in wet conditions.
Don’t allow the machine to be used by inexperienced or
unauthorised operators or without appropiate training.
Only use brushes / driving discs provided with the appliance or
those specified in the instruction manual. The use of other brushes
/ driving discs may impair safety. A full range of brushes / driving
discs and accessoires are available for this product.
Only use brushes / driving discs or pads which are suitable for
the correct operation of the machine for the specific task being
preformed.
It is essential that equipment is correctly assembled and operated
in accordance with current safety regulations.
When using the equipment always ensure that all necessary
precautions are taken to guarantee the safety of the operator and
any other persons who may be affected.
Information for Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de

Woodboy® 4000/32-3 Zubehör
Antriebsscheibe mit Schnellhaftung
Zur Befestigung von Pads, Schleifscheiben
und Klettscheiben.
Antriebsscheibe Parkett 5E
Für ein perfektes Schleif- und Endergebnis von
u.a. Fischgrätparkett, Mosaikparkett und an-
deren Motivfußböden. Fünf kontrarotierende,
gelagerte Scheiben auf einer
Antriebsscheibe mit Staubabfuhr.
Scheuerbürste
Zum Reinigen von Stein, Fliesen, Naturstein-
und Kunststoffböden.
VacUnit
Professionelle, leistungsstarke
Staubabsaugung mit Kühlung,
inkl. Schlauch. 3 Filter System,
Kessel aus rostfreiem Stahl, Inhalt
15 L.
Antriebsscheibe mit Stachelrücken
Zur Befestigung von Pads
und Schleifscheiben.
Antriebsscheibe 3E Diamant
Zum Schleifen von Beton
und Ausgleichsmasse.
Bohnerbürste
Zum Ein- und Ausbohnern von
Bohnerwachs.
Gewicht 10 kg
Maschinengewicht zur Erhöhung
des Schleifdrucks.
Siliziumscheibe
Zum Schleifen von Estrichen.
Stahlbürste 6E
Zur Entfernung von Teppichresten,
Schaumgummirücken von Teppich, usw.
Pads
Bei Overmat sind unterschiedliche Pads
für u.a. strippen von alten Wachsschichten,
einpolieren von Öl und entfernen von
hartnäckigem Schmutz erhältlich.
Flüssigkeitstank
Zur Befestigung am Stiel des Woodboy®
4000/32-3. Zur Naßreinigung von Stein,
Fliesen, Naturstein- und Kunststoffböden,
Inhalt 10 Liter.
10
www.overmat.nl
www.overmat.com
www.overmat.de
DE

11
VORSICHT:
Originalanleitung. Vor Inbetriebnahme aufmerksam und vollständig
lesen.
ANMERKUNG:
Dieses Produkt erfüllt die Anforderungen gemäß BS EN 60335 - 2-67.
Dieses Gerät ist zusätzlich zu seiner Verwendbarkeit in privaten
Haushalten auch für den gewerblichen Einsatz geeignet, beispielsweise
in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Mietstationen
und Büros.
Alle Chemikalien, Waschmittel und andere Flüßigkeiten sind mit
Sorgfalt auszuwählen. Wenden Sie sich dazu an ihren Anbieter.
Diese Maschine darf nicht von Kindern oder Personen mit
eingeschränkten physisch-motorischen oder geistigen Fähigkeiten
oder von Personen mit mangelnder Erfahrung und Kenntnis bedient
werden. Letztere dürfen die Maschine nur unter Aufsicht oder nach
spezieller Unterweisung in der Verwendung der Maschine durch eine
für die Sicherheit verantwortliche Person bedienen.
WORAUF ZU ACHTEN IST:
JA - Stellen Sie sicher, dass nur entsprechend befähigte Personen das
Gerät auspacken/montieren.
JA - Halten Sie das Gerät sauber.
JA - Halten Sie die Bürsten in einem guten Zustand.
JA - Ersetzen Sie abgenutzte oder beschädigte Teile unverzüglich.
JA - Überprüfen Sie das Netzkabel täglich auf Beschädigungen, wie
z.B. Riße oder Alterungserscheinungen. Wenn Sie feststellen, dass das
Kabel beschädigt ist, ersetzen Sie es, bevor Sie weiterarbeiten.
JA - Ersetzen Sie das Netzkabel nur durch das korrekte, von Overmat
genehmigte Ersatzteil.
JA - Stellen Sie sicher, dass sich keine Hindernisse oder Personen im
Arbeitsbereich befinden.
JA - Achten Sie darauf, dass der Arbeitsbereich gut beleuchtet ist.
JA - Die zu bearbeitende Fläche erst fegen.
NEIN - Verwenden Sie KEINE Dampf- oder Druckreiniger zum Reinigen
des Geräts, und verwenden Sie das Gerät NICHT im Regen.
NEIN - Fuhren Sie KEINE Wartungs- oder Reinigungsarbeiten am Gerät
durch, wenn der Netzstecker noch in der Steckdose steckt.
NEIN - Lassen Sie Reparaturarbeiten NICHT von unerfahrenen Personen
durchführen. Wenden Sie sich an das nächstgelegene Service-Center.
NEIN - Das Stromkabel nicht zu straff spannen und den Netzstecker
nicht durch ziehen am Kabel aus der Steckdose holen.
NEIN - Gehen Sie davon aus, dass das Gerät NUR dann störungsfrei
und zuverläßig betrieben werden kann, wenn es ordentlich gewartet
wird.
NEIN - Fahren Sie mit dem Gerät im Einsatz NICHT über Stromkabel.
WARNUNG:
Benutzer müssen ausführlich in den Gebrauch dieses
Geräts eingewiesen werden. Dieses Gerät muß von seiner
Stromversorgung getrennt werden (der Netzstecker muß gezogen
werden), während das Gerät gereinigt oder gewartet wird, wenn
es zu einem Unfall gekommen ist, wenn Teile oder Zubehr am
Gerät ausgetauscht werden.
Dieses Gerät ist nicht für die Aufnahme von gefährlichem Staub
geeignet.
Rotierende Antriebsscheiben, Bürsten oder Pads dürfen nicht mit
elektrischen Leitungen in Berührung kommen.
Wie bei allen elektrischen Geräten ist während der Benutzung
jederzeit Vorsicht und Aufmerksamkeit geboten. Darüber
hinaus muß zur Gewährleistung eines sicheren Betriebs in
regelmäßigen Abständen eine Wartung durchgeführt werden.
Wenn Sie die Wartung nicht im nötigen Umfang durchführen, mit
Verwendung von korrekten Ersatzteilen, kann die Sicherheit des
Geräts beeinträchtigt werden, und der Hersteller kann weder die
Verantwortung noch eine Haftung in dieser Hinsicht übernehmen.
Nennen Sie bei der Bestellung von Ersatzteilen immer die Modell-
oder Serienummer, die auf dem Typenschild angegeben ist.
Dieses Gerät ist nur für den Einsatz im Innenbereich ausgelegt.
Das Gerät darf in Außenbereichen oder unter feuchten Bedingungen
weder eingesetzt noch abgestellt werden.
Das Gerät darf nicht von unerfahrenen, nicht berechtigten bzw.
nicht entsprechend geschulten Personen bedient werden.
Verwenden Sie nur die Antriebscheiben und Bürsten, die
zusammen mit dem Gerät geliefert wurden bzw. die im Handbuch
angegeben sind. Durch die Verwendung anderer Bürsten kann die
Sicherheit beeinträchtigt werden.
Verwenden Sie nur Zubehr, das für den korrekten Betrieb des
Geräts für den gewünschten Einsatzzweck geeignet ist.
Es ist entscheidend, dass dieses Gerät richtig montiert und
entsprechend den aktuell geltenden Sicherheitsvorschriften
bedient wird.
Stellen Sie bei Verwendung des Geräts stets sicher, dass alle
notwendigen Sicherheitsvorkehrungen beachtet werden, um
die Sicherheit des Bedieners sowie anderer, möglicherweise
betroffener Personen zu gewährleisten.
Bedienungsanleitung Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de

WEEE-Richtlinie
Einscheibenmaschine, Zubehör und Verpackung müssen getrennt entsorgt werden, um ein umweltfreundliches Recycling zu ermöglichen.
Fr EU-Länder gilt:
Entsorgen Sie Einscheibenmaschine nicht im Hausmüll!
Gemäß EU-Richtlinie 2002/96/EG ber die Entsorgung von Elektro- und Elektronikgeräten sowie deren Umsetzung in nationales Recht sind
Einscheibenmaschinen, die nicht mehr verwendet werden können, getrennt zu sammeln und zur umweltfreundlichen Entsorgung abzugeben.
In Deutschland sind das i.d.R. Sammelstellen beim örtlichen Entsorger.

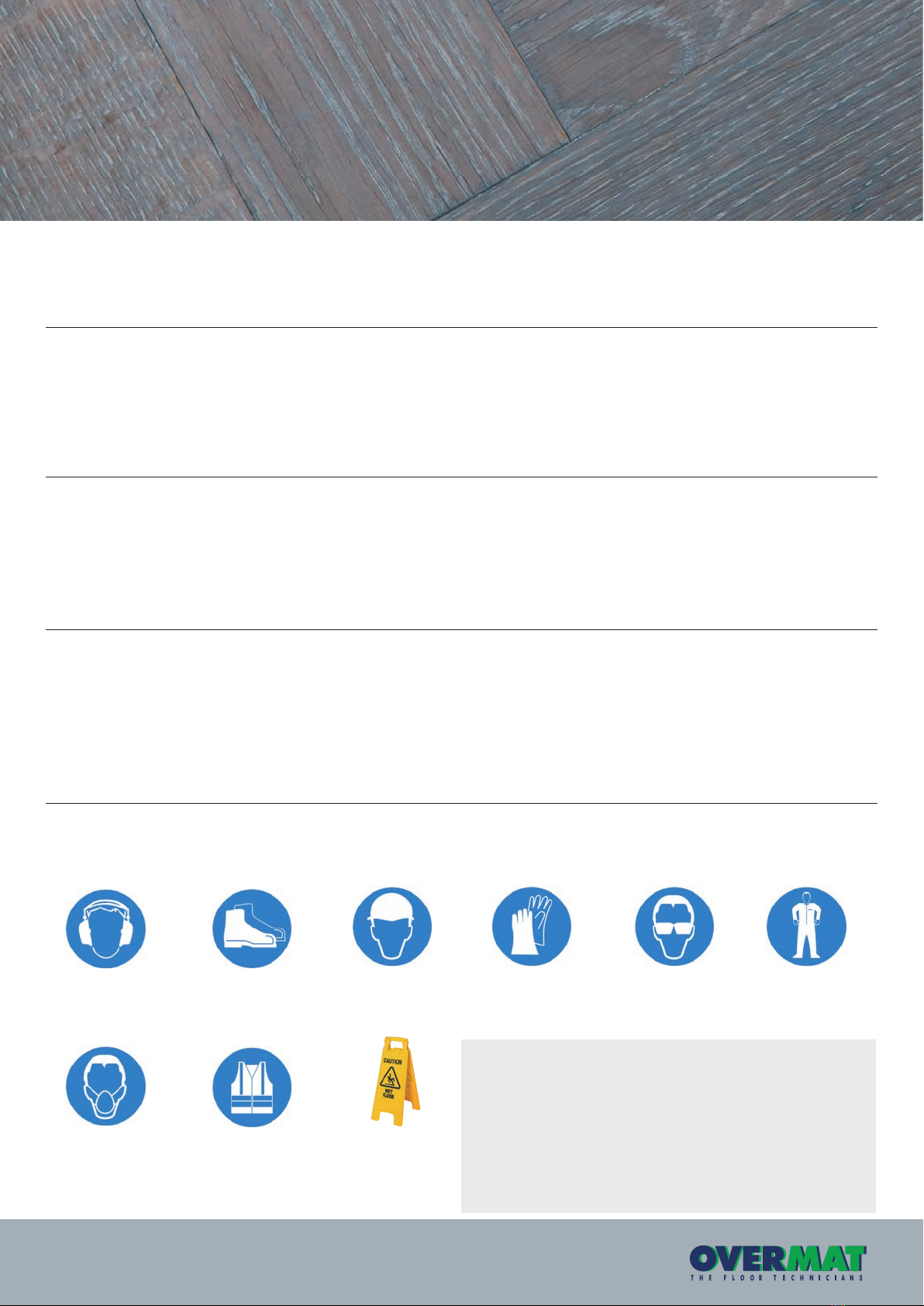

Persoonlijke bescherming die vereist kan zijn bij het uitvoeren van bepaalde werkzaamheden.
PPE (Personal protective equipment) that may be required for certain operations.
Persönliche Schutzausrüstung kann für bestimmte Arbeiten mit dem Gerät erforderlich sein.
WEEE Legislation
De éénschijfmachine, accessoires en de verpakking sorteren voor milieuvriendelijke recycling.
Geldt alleen voor EU landen:
De machine mag niet met het huishoudelijke afval worden afgevoerd.
Volgens de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA) dienen éénschijfmachines,
die niet langer geschikt zijn voor gebruik separaat te worden ingezameld, zodat ze op een milieuvriendelijke manier kunnen worden gericycled.
LET OP: Een risico-inventarisatie dient te worden uitgevoerd teneinde te
bepalen welke bescherming moet worden gebruikt.
NOTE: a risk assessement should be conducted te decide what PPE should
be worn.
HINWEIS: Zur Entscheidung, welche PSA zu tragen ist, sollte eine
Risikoabschätzung vor Ort vorgenommen werden.
Gehoorbescherming
Ear Protection
Gehrschutz
Veiligheidsschoeisel
Safety Footwear
Sicherheitsschuhe
Veiligheidshelm
Head Protection
Sicherheitshelm
Veiligheidshandschoenen
Safety Gloves
Sicherheitshandschuhe
Oogbescherming
Eye Protection
Augenschutz
Beschermende kleding
Protective Clothing
Schutzkleidung
Adembescherming
Dust / Allergens
Protection
Staub-/Allergieschutz
Reflecterende jas
Hi Viz Jacket
Warnjacke
Waarschuwingsbord
Caution Floorsign
Hinweisschild
“Achtung Rutschgefahr”
Veiligheidsgevoelige Componenten - Safety Critical Components - Sicherheitsrelevante Bestandteile
Stroomkabel - Power Cable - Netzkabel
HO5VV-F x 15M x 3 x 1.5mm2
WEEE Legislation
Floor Machine, accessories and packaging sould be sorted for environmentally - friendly recycling.
Only for EU countries:
Do not dispose of floor Machine into household waste!
According to the European Directive 2002/96/EC on Waste Electrical and Electronic Equipment and its incorporation into national law.
Floor Machine that are no longer suitable for use must be separately collected and sent for recovery in an environmentally - friendly manner.
Gebruiksaanwijzing Woodboy® 4000/32-3
Information for Woodboy® 4000/32-3
Bedienungsanleitung Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de
12

Technische tekening Woodboy® 4000/32-3
Technical drawing Woodboy® 4000/32-3
Technische Zeichnung Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de
13

Onderdelen Woodboy® 4000/32-3
Spare parts Woodboy® 4000/32-3
Ersatzteile Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de
14
29
35
66
7
3
4
5
40
42
41
39
2
43
51
6
50
54
61
62
64
60
46
59
56
48
47
32
31
2830
13
44
8
26
22
18
21
19
20
16
23
2457
10
9
25
11
12
1
58
15
53
65
14
4552 37 49 3638 33 34
55
27
63
52
67
ITEM NO. PART No DESCRIPTION QTY.
1229081 HANDLE CASTING MACHINED 1
2429136 HANDLE TUBE PAINTED (1025mm) 1
3338269 CROSS TUBE 1
4227576 FRONT INNER HALF MOULDING 1
5227582 HANDLE PLUG MOULDING 1
6227577 REAR INNER HALF MOULDING 1
7227580 HAND GRIP MOULDING 2
8227581 TRIGGER MOULDING 2
9229073 GEAR LOCKING PIN 1
10 229138 SPRING 1
11 229030 ANTI VIBRATION PAD 1
12 219099 M6 HALF NUT 1
13 208432 1035MM HANDLE LOCKING ROD 1
14 219881 M6 X 45MM SOCKET BUTTON HEAD SCREW 3
1TLOBDAEHNOTTUBTEKCOSGNOLMM04X6M70891251
16 227806 CABLE RELEASE BASE MOULDING 1
17 219076 M5 NYLON INSERT NUT 1
18 219644 M5 FORM G STAINLESS STEEL WASHER 3
19 219088 M6 NYLON INSERT NUT 4
20 227807 CABLE RELEASE TOP MOULDING 1
21 206599 SPRING (REF:C5514370) 1
RCSNAPIZOPLEETSSSELNIATSGNOLMM03X5M02791222 1WE
23 219008 M6 FORM G WASHER 2
24 229139 CABLE CLAMP 1
25 229099 25MM DIA HOLE PLUG 1
26 219393 P CLIP 2
27 219047 M5 X 10MM LONG POZI PAN SEMS SCREW 2
28 226008 STRESS RELIEF 1
29 219010 M8 FORM A WASHER 1
30 226006 SPACER (BLACK) 1
31 329231 STRESS RELIEF BRACKET 1
32 219054 M5 X 20MM LONG POZI PAN SCREW 1
2WERCSPATFLESNAP-IZOPGNOLHCNI1X8ON11891233
34 229483 SNAP ACTION SWITCH 4
1GNIDLUOMREVEL
GNITAREPOHCTIWSDNAHTFEL58572253
1GNIDLUOMREVELGNITAREPOHCTIWSDNAHTHGIR68572263
1GNIDLUOMREVELGNITAREPOHCTIWSERTNEC78572273
38 219805 4MM SPIREFIX 1
39 227583 ADJUSTMENT LEVER MOULDING 1
40 219493 M6 NYLON WASHER 1
41 219642 M6 STAINLESS STEEL NYLON INSERT NUT 1
42 20638V 19MM BLACK TUBE END STOP 1
43 219803 TRIGGER COMPRESSION SPRING 2
WERCSPATFLESNAPIZOPGNOLHCNI2/1X8oN07291244 2
45 219804 SWITCH COMPRESSION SPRING 1
46 227584 INTERLOCK LEVER MOULDING 1
47 329539 MODIFIED BLANKING PLATE 2
48 229669 LOLINE HANDLE CABLE CLAMP 2
ERCSETITSALPNAPIZOPGNOLHCNI8/5X6oN70191294 8W
50 219206 M4 FORM A WASHER 4
51 219471 M4 X 12MM LONG POZI PAN SEMS SCREW 3
52 303526 NUTSERTED RELAY MOUNTING BRACKET 1
53 206575 240V / 25A RELAY 1
ERCSETIITSALPNAPIZOPGNOLHCNI2/1X8oN10191245 4W
IDLUOMREVOCTNORFELDNAHCETNIWTENILEDART97692255 1GN
WERCSETITSALPNAPIZOPGNOLHCNI8/5X8oN50191265 8
57 219254 O RING 3MM DIA X 60MM I/D 2
58 329000 HANDLE BRACKET 1
59 237425 PTO SUPPORT MOULDING 1
60 220964 APPLIANCE OUTPUT SOCKET 1
61 237426 FM REAR COVER MOULDING 1
62 237427 FM PLUG COVER MOULDING 1
63 229050 12MM (STAINLESS STEEL) BALL BEARING 1
64 219045 M5 X 16MM LONG POZI PAN SEMS SCREW 2
65 229074 ADJUSTMENT GEAR 1
66 229009 BLANKING PLUG 1
67 236161 HANDLE CORD SET ASSEMBLY 1
HANDLE EXPLODED DRAWING HANDLE EXPLODED DRAWING
Woodboy Spare Parts
®
Woodboy Spare Parts
®

Onderdelen Woodboy® 4000/32-3
Spare parts Woodboy® 4000/32-3
Ersatzteile Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de
15
29
35
66
7
3
4
5
40
42
41
39
2
43
51
6
50
54
61
62
64
60
46
59
56
48
47
32
31
2830
13
44
8
26
2218
21
19
20
16
23
2457
10
9
25
11
12
1
58
15
53
65
14
4552 37 49 3638 3334
55
27
63
52
67
ITEM NO. PART No DESCRIPTION QTY.
1229081 HANDLE CASTING MACHINED 1
2429136 HANDLE TUBE PAINTED (1025mm) 1
3338269 CROSS TUBE 1
4227576 FRONT INNER HALF MOULDING 1
5227582 HANDLE PLUG MOULDING 1
6227577 REAR INNER HALF MOULDING 1
7227580 HAND GRIP MOULDING 2
8227581 TRIGGER MOULDING 2
9229073 GEAR LOCKING PIN 1
10 229138 SPRING 1
11 229030 ANTI VIBRATION PAD 1
12 219099 M6 HALF NUT 1
13 208432 1035MM HANDLE LOCKING ROD 1
14 219881 M6 X 45MM SOCKET BUTTON HEAD SCREW 3
1TLOBDAEHNOTTUBTEKCOSGNOLMM04X6M70891251
16 227806 CABLE RELEASE BASE MOULDING 1
17 219076 M5 NYLON INSERT NUT 1
18 219644 M5 FORM G STAINLESS STEEL WASHER 3
19 219088 M6 NYLON INSERT NUT 4
20 227807 CABLE RELEASE TOP MOULDING 1
21 206599 SPRING (REF:C5514370) 1
RCSNAPIZOPLEETSSSELNIATSGNOLMM03X5M02791222 1WE
23 219008 M6 FORM G WASHER 2
24 229139 CABLE CLAMP 1
25 229099 25MM DIA HOLE PLUG 1
26 219393 P CLIP 2
27 219047 M5 X 10MM LONG POZI PAN SEMS SCREW 2
28 226008 STRESS RELIEF 1
29 219010 M8 FORM A WASHER 1
30 226006 SPACER (BLACK) 1
31 329231 STRESS RELIEF BRACKET 1
32 219054 M5 X 20MM LONG POZI PAN SCREW 1
2WERCSPATFLESNAP-IZOPGNOLHCNI1X8ON11891233
34 229483 SNAP ACTION SWITCH 4
1GNIDLUOMREVEL
GNITAREPOHCTIWSDNAHTFEL58572253
1GNIDLUOMREVELGNITAREPOHCTIWSDNAHTHGIR68572263
1GNIDLUOMREVELGNITAREPOHCTIWSERTNEC78572273
38 219805 4MM SPIREFIX 1
39 227583 ADJUSTMENT LEVER MOULDING 1
40 219493 M6 NYLON WASHER 1
41 219642 M6 STAINLESS STEEL NYLON INSERT NUT 1
42 20638V 19MM BLACK TUBE END STOP 1
43 219803 TRIGGER COMPRESSION SPRING 2
WERCSPATFLESNAPIZOPGNOLHCNI2/1X8oN07291244 2
45 219804 SWITCH COMPRESSION SPRING 1
46 227584 INTERLOCK LEVER MOULDING 1
47 329539 MODIFIED BLANKING PLATE 2
48 229669 LOLINE HANDLE CABLE CLAMP 2
ERCSETITSALPNAPIZOPGNOLHCNI8/5X6oN70191294 8W
50 219206 M4 FORM A WASHER 4
51 219471 M4 X 12MM LONG POZI PAN SEMS SCREW 3
52 303526 NUTSERTED RELAY MOUNTING BRACKET 1
53 206575 240V / 25A RELAY 1
ERCSETIITSALPNAPIZOPGNOLHCNI2/1X8oN10191245 4W
IDLUOMREVOCTNORFELDNAHCETNIWTENILEDART97692255 1GN
WERCSETITSALPNAPIZOPGNOLHCNI8/5X8oN50191265 8
57 219254 O RING 3MM DIA X 60MM I/D 2
58 329000 HANDLE BRACKET 1
59 237425 PTO SUPPORT MOULDING 1
60 220964 APPLIANCE OUTPUT SOCKET 1
61 237426 FM REAR COVER MOULDING 1
62 237427 FM PLUG COVER MOULDING 1
63 229050 12MM (STAINLESS STEEL) BALL BEARING 1
64 219045 M5 X 16MM LONG POZI PAN SEMS SCREW 2
65 229074 ADJUSTMENT GEAR 1
66 229009 BLANKING PLUG 1
67 236161 HANDLE CORD SET ASSEMBLY 1
HANDLE EXPLODED DRAWING HANDLE EXPLODED DRAWING
Woodboy Spare Parts
®
Woodboy Spare Parts
®

Onderdelen Woodboy® 4000/32-3
Spare parts Woodboy® 4000/32-3
Ersatzteile Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de
16
22
3
33
15
14
7
6
27
29
8
21
30
4
9
28
2
17
11
24
1
23
31
20
16
5
10
19
25
33
18
14
12
32
EXPLODED DRAWING ASSEMBLY
EXPLODED DRAWING ASSEMBLY
Woodboy Spare Parts Woodboy Spare Parts
TNEMMOC.YTQNOITPIRCSEDoNTRAP.ONMETI
1 304260 MULTIDECK BASE MOULDING SUB ASSY 1
2BUHKCALBYERGLEEHW0609222
3 219219 21.5MM X 16.3MM WAVE WASHER 4
2PILCRICLANRETXE1509224
5 206466 LIGHT GREY MEDIUM BUFFER RING (RAL 7042) 1
6 219369 No8 X 1 INCH LONG POZI PAN STAINLESS STEEL PLASTITE
SCREW 6
7 219644 M5 FORM G STAINLESS STEEL WASHER 6
8 330010 DECK FOR DUSTROL Y SYSTEM 1
2POTSDNEKCALB0049229
10 237505 CAPACITOR BOX TOP MOULDIN
1GNIDLUOMNOITCESMOTTOB00573211
1)MFH(GNIDLUOMDIL30573221
13 219318 No6 X 1/2 INCH LONG POZI PAN PLASTITE SCREW 1
14 219568 No8 X 3/4 INCH LONG POZI PAN STAINLESS STEEL SCREW 12
1GULPNIPILCRADNER48502251
16 219471 M4 X 12MM LONG POZI PAN SEMS SCREW 1
17 205202 INDUCTION MOTOR 4-POLE 1500W 220-240V 50Hz 1
See Wriring
Diagram for Motor
List
18 205088 MOTOR START CAPACITOR 150MFD 280V C/W RESISTOR AND M8
STUD 1
19 220897 MOTOR RUN CAPACITOR 25 MFD 450V 1
1AID3xDIMM5.93GNIRO53580202
21 330081 CAPACITOR BOX BOTTOM MOULDING C/W INSERT
22 206823 230V SINGLE SPEED VOLTAGE RELAY 1
23 219643 M6 X 35MM LONG STAINLESS STEEL POZI PAN SCREW 4
24 330082 MID SECTION MOULDING PRINTED (1500W
1PMALCELBACKCALB80072252
33 219914 NO6 X 5/8 INCH LONG POZI-PAN PLASTITE STAINLESS STEEL
SCREW 3
1REVOCGULP31292272
28 219647 M6 FORM G STAINLESS STEEL WASHER 4
29 219642 M6 STAINLESS STEEL NYLON INSERT NUT 4
1EVEELSERIWROTOM68003303
1YLBMESSAROSSERPPUS63103213
1TEKSAGROTOMPOT21473223
1
1
1
® ®

22
3
33
15
14
7
6
27
29
8
21
30
4
9
28
2
17
11
24
1
23
31
20
16
5
10
19
25
33
18
14
12
32
EXPLODED DRAWING ASSEMBLY
EXPLODED DRAWING ASSEMBLY
Woodboy Spare Parts Woodboy Spare Parts
TNEMMOC.YTQNOITPIRCSEDoNTRAP.ONMETI
1 304260 MULTIDECK BASE MOULDING SUB ASSY 1
2BUHKCALBYERGLEEHW0609222
3 219219 21.5MM X 16.3MM WAVE WASHER 4
2PILCRICLANRETXE1509224
5 206466 LIGHT GREY MEDIUM BUFFER RING (RAL 7042) 1
6 219369 No8 X 1 INCH LONG POZI PAN STAINLESS STEEL PLASTITE
SCREW 6
7 219644 M5 FORM G STAINLESS STEEL WASHER 6
8 330010 DECK FOR DUSTROL Y SYSTEM 1
2POTSDNEKCALB0049229
10 237505 CAPACITOR BOX TOP MOULDIN
1GNIDLUOMNOITCESMOTTOB00573211
1)MFH(GNIDLUOMDIL30573221
13 219318 No6 X 1/2 INCH LONG POZI PAN PLASTITE SCREW 1
14 219568 No8 X 3/4 INCH LONG POZI PAN STAINLESS STEEL SCREW 12
1GULPNIPILCRADNER48502251
16 219471 M4 X 12MM LONG POZI PAN SEMS SCREW 1
17 205202 INDUCTION MOTOR 4-POLE 1500W 220-240V 50Hz 1
See Wriring
Diagram for Motor
List
18 205088 MOTOR START CAPACITOR 150MFD 280V C/W RESISTOR AND M8
STUD 1
19 220897 MOTOR RUN CAPACITOR 25 MFD 450V 1
1AID3xDIMM5.93GNIRO53580202
21 330081 CAPACITOR BOX BOTTOM MOULDING C/W INSERT
22 206823 230V SINGLE SPEED VOLTAGE RELAY 1
23 219643 M6 X 35MM LONG STAINLESS STEEL POZI PAN SCREW 4
24 330082 MID SECTION MOULDING PRINTED (1500W
1PMALCELBACKCALB80072252
33 219914 NO6 X 5/8 INCH LONG POZI-PAN PLASTITE STAINLESS STEEL
SCREW 3
1REVOCGULP31292272
28 219647 M6 FORM G STAINLESS STEEL WASHER 4
29 219642 M6 STAINLESS STEEL NYLON INSERT NUT 4
1EVEELSERIWROTOM68003303
1YLBMESSAROSSERPPUS63103213
1TEKSAGROTOMPOT21473223
1
1
1
® ®
Onderdelen Woodboy® 4000/32-3
Spare parts Woodboy® 4000/32-3
Ersatzteile Woodboy® 4000/32-3
www.overmat.nl
www.overmat.com
www.overmat.de
17

EU-Conformiteitsverklaring
Bij deze verklaren wij onder onze uitsluitende verantwoordelijkheid dat onderstaan-
de apparatuur voldoet aan de betreffende bepalingen van de volgende EG-richtlijnen.
Machinerichtlijn 2006/42/EC
EMC-richtlijn 2004/108/EC
RoHS-richtlijn 2011/65/EU
Omschrijving apparaat:
Type:
Geproduceerd door:
Relevante normen waarmee overeenstemming wordt verklaard, zijn onder meer:
IEC 60335-1 2010+ National Deviations
IEC 60335-2-67 2012
EN 55014-1:2006+A2:2011
BS EN 55014-2:1997+A2:2008
BS EN 61000-3-2:2006+A2:2009
BS EN 61000-3-3:2008
EN 62233:2008
Een technisch constructiedossier voor dit apparaat bevindt zich ter inzage op het
adres van de producent, onder autorisatie van de volgende ondergetekende.
Naam: Jeroen van Oversteeg
Functie: Directeur Overmat Industries BV
Scharlo11
5165 ZH Waspik
Nederland
www.overmat.com
Datum: 01/05/2015
12
Floor Machine
HFM, HFS, HFT
Numatic International Limited
NL
Conformiteitsverklaring
Declaration of conformity
Konformitätserklärung
www.overmat.nl
www.overmat.com
www.overmat.de
EU-Konformitätserklärung
Wir erklären hiermit in voller Eigenverantwortung, dass das nachstehend beschriebene
Gerät alle relevanten Bestimmungen der folgenden EU-Richtlinien erfllt.
Maschinerichtlinie 2006/42/EC
EMC-Richtlinie 2004/108/EC
RoHS-Richtlinie 2011/65/EU
Beschreibung der Maschine:
Typ:
Hersteller:
Fr die Konformitätserklärung relevante Normen:
IEC 60335-1 2010+ National Deviations
IEC 60335-2-67 2012
EN 55014-1:2006+A2:2011
BS EN 55014-2:1997+A2:2008
BS EN 61000-3-2:2006+A2:2009
BS EN 61000-3-3:2008
EN 62233:2008
Eine technische Dokumentation zu diesem Gerät wird unter der Anschrift des
Herstellers mit Genehmigung des folgenden Unterzeichneten aufbewahrt.
Name: Jeroen van Oversteeg
Funktion: Geschäftsfhrer Overmat Industries BV
Scharlo 11
5165 ZH Waspik
Niederlande
www.overmat.de
Datum: 01/05/2015
12
Floor Machines
HFM, HFS, HFT
Numatic International Limited
DE
EU-Declaration of conformity
We hereby declare under our sole responsibility that the following equipment fulfils
all the relevant provisions of the following EU Directives:
Machinery Directives 2006/42/EC
EMC Directive 2004/108/EC
RoHS Directive 2011/65/EU
Machine Description:
Type:
Manufactured by:
Relevant standards upon which conformity is declared include:
IEC 60335-1 2010+ National Deviations
IEC 60335-2-67 2012
EN 55014-1:2006+A2:2011
BS EN 55014-2:1997+A2:2008
BS EN 61000-3-2:2006+A2:2009
BS EN 61000-3-3:2008
EN 62233:2008
A technical construction file for this equipment is retained at manufacturer’s address
under authorisation of the following signatory
Name: Jeroen van Oversteeg
Position: Director Overmat Industries BV
Scharlo11
5165 ZH Waspik
The Netherlands
www.overmat.com
Date: 01/05/2015
12
Floor Machine
HFM, HFS, HFT
Numatic International Limited
GB
18

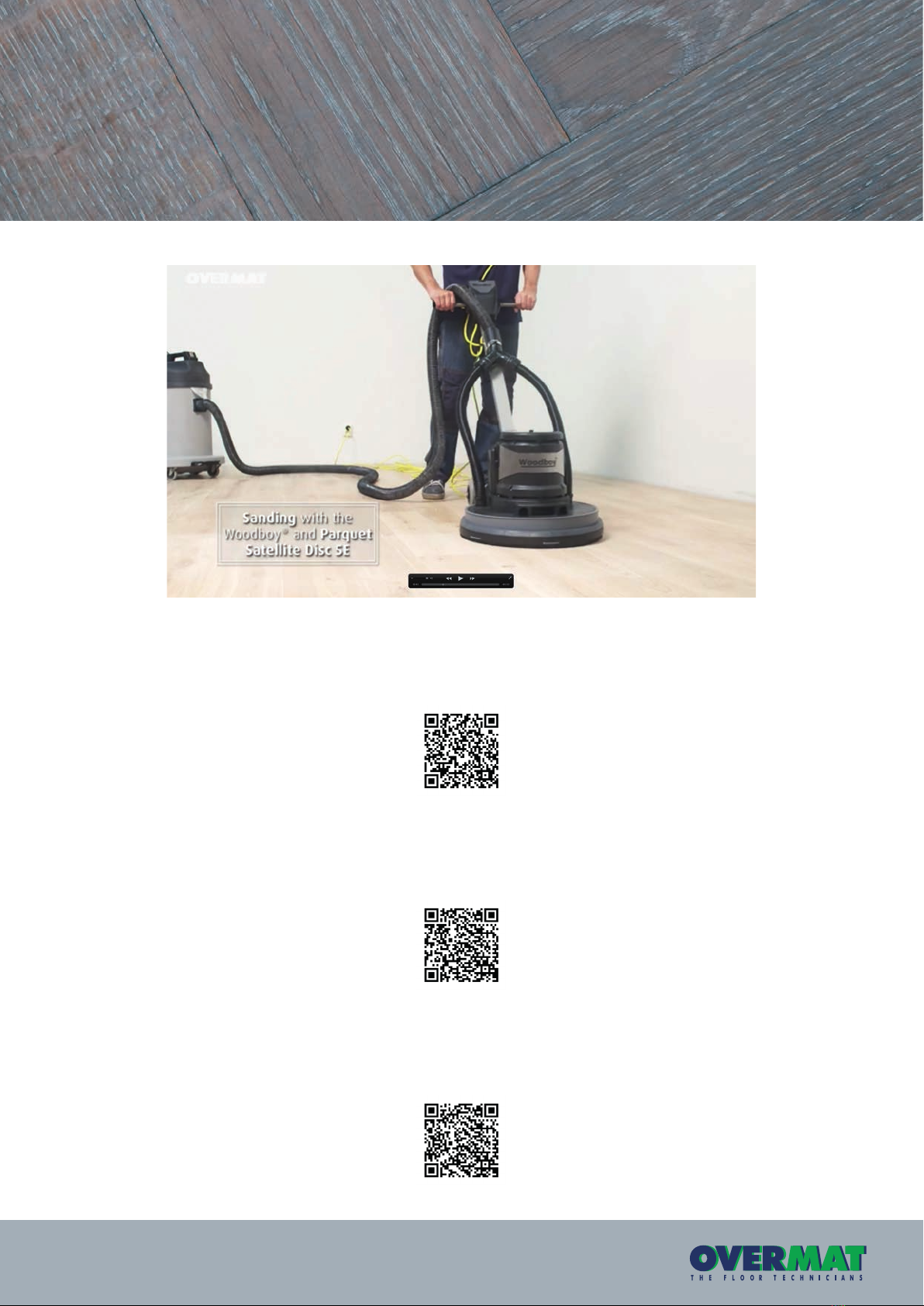

Wilt u meer zien en leren over de Woodboy® 4000/32-3?
Kijk dan naar onze instructie video op de Woodboy® pagina van onze website!
Instructie video
Instruction video
Anleitungsfilm
www.overmat.nl
www.overmat.com
www.overmat.de
Do you want to see and learn more about the Woodboy® 4000/32-3?
Have a look at our instruction video at the Woodboy® page on our website!
Möchten Sie mehr über den Woodboy® 4000/32-3 sehen und lernen?
Schauen Sie sich dann unseren Anleitungsfilm auf der Woodboy®-Seite unserer Website an!
19

Overmat Industries b.v.
Scharlo 11
NL-5165 NG Waspik
The Netherlands
Tel: [phone]
Internet: www.overmat.com
Overmat Industries b.v.
Scharlo 11
NL-5165 NG Waspik
Nederland
Tel: [phone]
Internet: www.overmat.nl
Overmat Industries b.v.
Scharlo 11
NL-5165 NG Waspik
Niederlande
Tel: [phone]
Internet: www.overmat.de
