Panasonic EY7202 - 12V IMPACT DRIVER User manual

Cordless Impact Driver
Akku-Schlagschrauber
Perceuse à impact sans l
Avvitatore ad impulsi senza li
Snoerloze slagschroevendraaier
Destornillador de impacto inalámbrico
Akku-slagboremaskine
Sladdlös slagskruvdragare
Trådløs slagbormaskin
Langaton iskuruuviavain
Ударный аккумуляторный шуруповерт
Ударний акумуляторний шуруповерт
Operating Instructions
Bedienungsanleitung
Instructions d'utilisation
Istruzioni per l’uso
Gebruiksaanwijzing
Manual de instrucciones
Brugsvejledning
Driftsföreskrifter
Bruksanvisning
Käyttöohjeet
Инструкция по эксплуатации
Iнструкцiя з експлуатації
Model No: EY7202
Before operating this unit, please read these instructions completely and save this manual for future use.
Vor Inbetriebnahme des Gerätes die Betriebsanleitung bitte gründlich durchlesen und diese Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.
Prima di usare questo apparecchio, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.
Lees deze gebruiksaanwijzing aandachtig door voor u het apparaat in gebruik neemt en bewaar de gebruiksaanwijzing voor eventuele naslag.
Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.
Gennemlæs denne betjeningsvejledning før brugen og gem den til fremtidig brug.
Läs igenom hela bruksanvisningen innan produkten tas i bruk. Spara bruksanvisningen för senare användning.
Før enheten tas i bruk, vennligst les disse alle anvisningene og oppbevar bruksanvisningen for senere bruk.
Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.
Перед эксплуатацией данного устройства, пожалуйста, полностью прочтите данную инструкцию и сохраните данное руководство для использования в будущем.
Перед екплуатацiєю даного пристрою, будь ласка, повнiстю прочитайте дану iнструкцiю i збережiть даний посiбник для використання у майбутньому.

- 2 -
Index/Index/Index/Indice/Index/Indice/Indeks/Index/Indeks/Hakemisto/
Индекс/Індекс
English: Page 4
Deutsch: Seite 14
Français: Page 24
Italiano: Pagina 35
Nederlands: Bladzijde 45
Español: Página 55
FUNCTIONAL DESCRIPTION
FUNKTIONSBESCHREIBUNG
DESCRIPTION DES FONCTIONS
DESCRIZIONE DELLE FUNZIONI
FUNCTIEBESCHRIJVING
DESCRIPCIÓN FUNCIONAL
FUNKTIONSBESKRIVELSE
FUNKTIONSBESKRIVNING
FUNKSJONSBESKRIVELSE
TOIMINTOJEN KUVAUS
ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ
ФУНКЦIОНАЛЬНИЙ ОПИС
Fig. 1
A B
C
D
E
F
G
H
M
N
O
I
JK
L
Dansk: Side 65
Svenska: Sid 75
Norsk: Side 85
Suomi: Sivu 94
Русский: Страница 103
Українська: Сторiнка 114

- 3 -
A
6.35 mm (1/4”) hex quick connect chuck
6,35 mm (1/4") Sechskant-Schnellaufspannfutter
Mandrin de connexion rapide hexagonal de 6,35 mm (1/4")
Mandrino esagonale di collegamento rapido da 6,35 mm (1/4")
6,35 mm zeskantboorkop met snelkoppeling
Mandril hexagonal de conexión rápida de 6,35 mm (1/4")
6,35 mm (1/4") hexagonal borepatron til hurtig tilslutning
Snabbchuck med 6,35 mm sexkantshylsa
6,35 mm (1/4") hex hurtigtilkoplingschuck
6,35 mm (1/4") kuusiopikaistukka
6,35 мм (1/4”) шестигранный патрон быстрого подсоединения
6,35 мм (1/4”) шестигранний патрон швидкого приєднання
B
Nose protector
Frontabdeckung
Protection du bec
Protezione frontale
Neusbeschermer
Protector del morro
Næsebeskytter
Nosskydd
Nesebeskytter
Kärjen suojus
Респиратор
Респіратор
C
Forward/Reverse lever
Vorwärts/Rückwärtshebel
Levier d’inversion marche avant/marche arrière
Leva di avanzamento/inversione
Links/rechtsschakelaar
Palanca de avance/marcha atrás
Greb til forlæns/baglæns retning
Riktningsomkopplare
Forover-/bakoverbryter
Eteenpäin/taaksepäin vipu
Рычаг переключения вперед/назад
Важіль перемикання вперед/назад
D
Belt hook lock lever
Riemenhaken-Verriegelungshebel
Levier de verrouillage du crochet de ceinture
Leva di blocco gancio da cintura
Borghendel voor riemclip
Palanca de bloqueo del gancho de cinturón
Låsehåndtag til bæltekrog
Låsknapp för bälteskrok
Låsespak for beltekrok
Vyölenkin lukitusvipu
Рычаг фиксации поясного крюка
Важіль фіксації поясного крюка
E
Belt hook
Riemenhaken
Crochet de ceinture
Gancio da cintura
Riemclip
Gancho del cinturón
Bæltekrog
Bälteskrok
Beltekrok
Vyölenkki
Поясной крюк
Поясний крюк
F
Battery pack release button
Akku-Entriegelungsknopf
Bouton de libération de batterie autonome
Tasto di rilascio pacco batteria
Accu-ontgrendeltoets
Botón de liberación de batería
Udløserknap til batteripakning
Frigöringsknapp för batteri
Utløserknapp for batteripakke
Akkupaketin irrotuspainike
Кнопка освобождения батарейного блока
Кнопка вивільнення батарейного блоку
G
Battery pack (EY9201)
Akku (EY9201)
Batterie autonome (EY9201)
Pacco batteria (EY9201)
Accu (EY9201)
Batería (EY9201)
Batteripakning (EY9201)
Batteri (EY9201)
Batteripakke (EY9201)
Akku (EY9201)
Батарейный блок (EY9201)
Батарейний блок (EY9201)
H
Bit holder (inside of the body)
Einsatzhalter (im Maschinenkörper)
Porte-mèche (intérieur du corps)
Portabit (all’interno della struttura)
Bithouder (geïntegreerd in de behuizing)
Soporte de broca (en el interior del cuerpo)
Bitholder (indvendig i værktøjet)
Bitshållare (inuti höljet)
Bitholder (inne i maskinhuset)
Terän pidin (rungon sisällä)
Отсек для хранения насадок (внутри корпуса)
Відсік для зберігання насадок (всередині корпусу)
I
Control panel
Bedienfeld
Panneau de commande
Pannello di controllo
Bedieningspaneel
Panel de control
Kontrolpanel
Kontrollpanel
Kontrollpanel
Säätöpaneeli
Панель управления
Панель управління
J
Impact power mode button
Schlagkraftmodustaste
Bouton de mode de puissance d'impact
Tasto modalità potenza impatto
Slagkracht-functietoets
Botón de modo de potencia de impacto
Slagkraftfunktionsknap
Slagkraftsväljare
Innstillingsknapp for slagstyrke
Iskutehomuodon painike
Кнопка режима мощности удара
Кнопка режиму потужності удару
K
Digital clutch setting button
Digitalkupplungs-Einstelltasten
Bouton de réglage d'embrayage numérique
Tasto regolazione frizione digitale
Insteltoetsen voor digitale koppeling
Botón de ajuste de embrague digital
Knap til digital koblingsindstilling
Knappar för inställning av digital koppling
Innstillingsknapp for digital clutch
Digitaalinen kytkimen säätöpainike
Кнопка установки цифровой муфты
Кнопка установки цифрової муфти
L
One-shot impact button
One-Shot-Schlagmodustaste
Bouton d'impact à une seule percussion
Tasto percussione unica
Eén-shot slagfunctietoets
Botón de impacto de un disparo
Knap til engangsslag
Knapp för bitvis slagskruvdragning
One-shot slagknapp
Kertaiskupainike
Кнопка режима одиночного удара
Кнопка режиму одиночного удару
M
Variable speed control trigger
Elektronikschalter
Gâchette de commande de vitesse
Grilletto di controllo velocità variabile
Startschakelaar met variabele toerentalregeling
Disparador del control de velocidad variable
Kontroludløser for variabel hastighed
Avtryckare med variabel varvtalsreglering
Hovedbryter, trinnløs
Nopeudensäätökytkin
Переключатель регулировки переменной скорости
Перемикач регулювання змінної швидкості
N
LED light
LED-Leuchte
Lumière DEL
Luce LED
LED-lampje
Luz indicadora
LED-lys
LED-ljus
LED lys
LED-valo
Светодиодная подсветка
Світлодіодне підсвічування
O
Battery charger (EY0110)
Ladegerät (EY0110)
Chargeur de batterie (EY0110)
Caricabatteria (EY0110)
Acculader (EY0110)
Cargador de baterías (EY0110)
Batterioplader (EY0110)
Batteriladdare (EY0110)
Batterilader (EY0110)
Akkulaturi (EY0110)
Зарядное устройство (EY0110)
Зарядний пристрій (EY0110)

- 4 -
Read “the Safety Instructions” booklet
and the following before using.
I. ADDITIONAL SAFETY
RULES
1) Be aware that this tool is always in an oper-
ating condition, since it does not have to be
plugged into an electrical outlet.
2) When screwing or driving into walls, floors,
etc., “live” electrical wires may be encoun-
tered. DO NOT TOUCH THE HEX QUICK
CHUCK OR ANY FRONT METAL PARTS
OF THE TOOL! Hold the tool only by the
plastic handle to prevent electric shock in
case you screw or drive into a “live” wire.
3) If the screw driver does not rotate anymore,
immediately turn the main switch off for a
longer period to prevent an overload, which
can damage the battery pack or motor.
Use reverse motion to loosen jammed bits.
4) Do NOT operate the Forward/Reverse lever
when the main switch is on. The battery will
discharge rapidly and damage to the unit
may occur.
5)
During charging, the charger may become
slightly warm. This is normal.
Do NOT charge the battery for a long period.
6) Use only a dry, soft cloth to wipe the unit. Do
NOT use a damp cloth, thinner, benzine, or
other volatile solvents for cleaning.
7) When storing or carrying the tool, set the
Forward/Reverse lever to the center position
(switch lock).
8) Do not strain the tool by holding the speed
control trigger halfway (speed control mode)
so that the motor stops.
9)
Young children should be supervised to
ensure that they do not play with the appliance.
10)Wear ear protectors when using the tool for
extended periods.
II. ASSEMBLY
Attaching or removing bit
NOTE:
• When attaching or removing a bit, discon-
nect battery pack from tool or place the
switch in the center position (switch lock).
1. Hold the collar of quick connect chuck and
pull it against the driver.
2. Insert the bit into the chuck.
3. The collar will return to its original position
when it is released.
4. Pull the bit to make sure it does not come out.
5. To remove the bit, pull back on the collar
in the same way.
CAUTION:
• If the collar does not return to its origi-
nal position or the bit comes out when
pulled on, the bit has not been properly
attached. Make sure the bit is properly
attached before use.
Use 6.35mm (1/4”) hexagonal bits.
To ensure proper securement of the bit, use
only hexagonal bits with 9.5mm (3/8”) detent.
6.35mm (1/4”) 9.5mm (3/8”)
Attaching or removing
battery pack
1. To connect the battery pack:
Insert the battery pack. It snaps into place
to indicate proper connection.
2. To remove the battery pack:
Press the two buttons on the sides of the
battery pack. Slide the battery pack out of
the tool body.
III. OPERATION
Switch and Forward / Reverse
lever Operation
(Forward, Lock, Reverse)
CAUTION:
• To prevent damage, do
not operate Forward/
Reverse lever until the bit
comes to a complete stop.
Forward Rotation Switch
Operation
1. Push the lever for forward rotation.
2. Depress the trigger switch slightly to start
the tool slowly.
3. The speed increases with the amount of
depression of the trigger for efficient tight-
ening of screws. The brake operates and
the bit stops immediately when the trigger
is released.
4. After use, set the lever to its center posi-
tion (switch lock).
Reverse Rotation Switch
Operation
1. Push the lever for reverse rotation. Check the
direction of rotation before use.
2. Depress the trigger switch slightly to start the
tool slowly.
3. After use, set the lever to its center posi-
tion (switch lock).

- 5 -
CAUTION:
• To eliminate excessive temperature
increase of the tool surface, do not oper-
ate the tool continuously using two or
more battery packs. Tool needs cool off
time before switching to another pack.

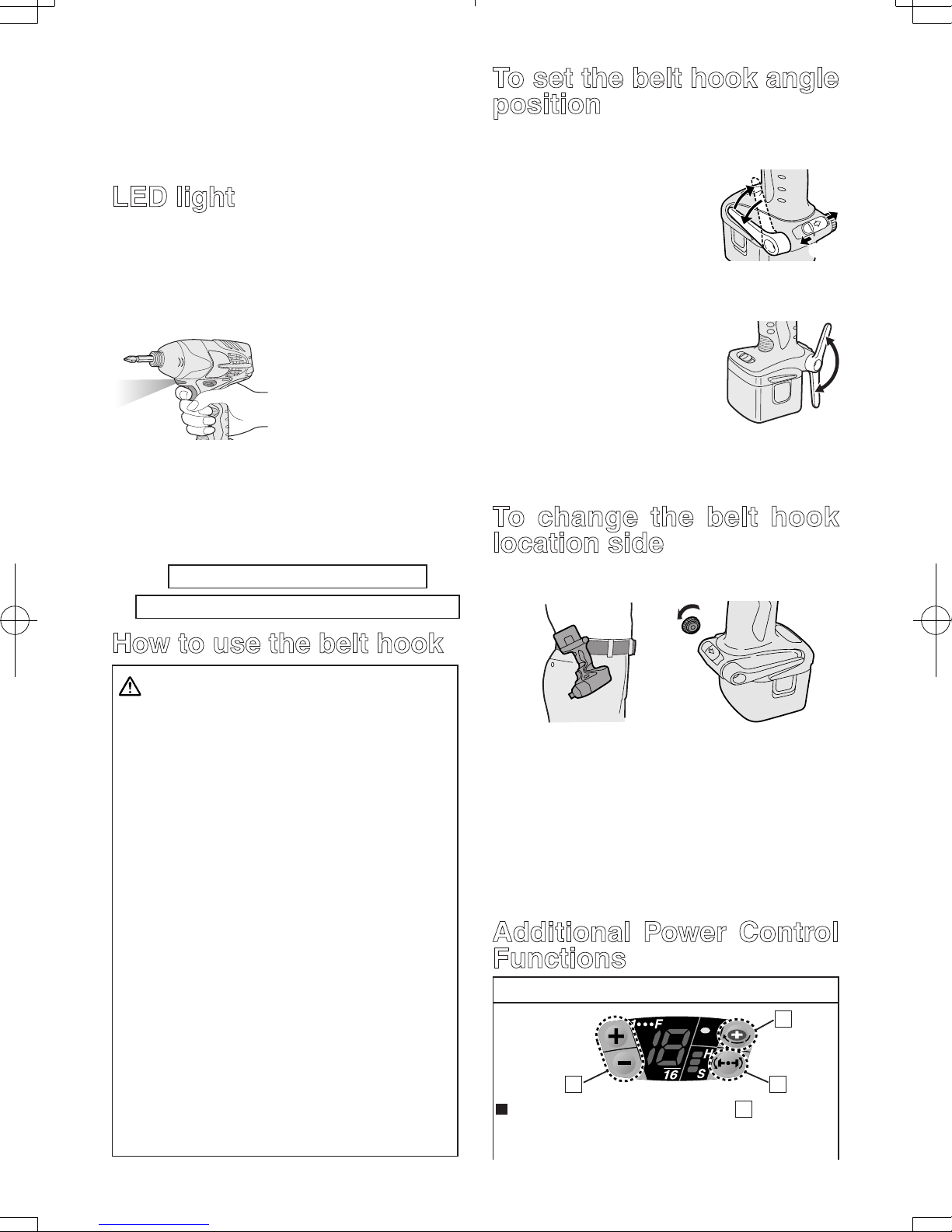

LED light
CAUTION:
• The built-in LED light is designed to illu-
minate the small work area temporarily.
• Do not use it as a substitute for a regular
flashlight, since it does not have enough
brightness .Depress the trigger switch,
then LED light turns on.
When the trigger switch
is released, the light
turns off automatically.
The light illuminates with
very low current, and it does not adversely
affect the performance of the driver during
use or its battery capacity.
This product has the built-in LED light.
This product is classfied into “ Class 1 LED
Product ” to EN 60825-1
Class 1 LED Product
Caution : DO NOT STARE INTO BEAM.
How to use the belt hook
WARNING!
• Be sure to attach the belt hook securely
to the main unit with the screw firmly fas-
tened. When the belt hook is not firmly
attached to the main unit, the hook may
depart and the main unit may fall.
This may result in an accident or injury.
• Periodically check screw for tightness. If
found to be loose, tighten firmly.
• Be sure to attach the belt hook firmly and
securely onto a waist belt or other belt. Pay
attention to the unit not slipping off from the
belt. This may result in an accident or injury.
• When the main unit is held by the belt
hook, avoid jumping or running with it.
Doing so may cause the hook to slip and
the main unit may fall.
This may result in an accident or injury.
• When the belt hook is not used, be sure
to return it to the storing position. The belt
hook may catch on something.
This may result in an accident or injury.
• When the unit is hooked onto the waist belt
by the belt hook, do not attach driver bits
to the unit. A sharp edge object, such as a
drill bit, may cause injury or an accident.
To set the belt hook angle
position
1. Slide the belt hook lock lever 1 and hold
it to unlock the belt hook.
2
1
3
2. Pull the belt hook from
storing position 2 and
set it as desired angle.
3. Release the belt hook
lock lever to lock the
angle of belt hook.
4. Make sure the belt hook is firmly locked
3 . Also make sure the belt hook is firmly
locked into position.
• The belt hook cannot
be locked in this posi-
tion. Firmly lock it into
position before use.
To return the belt hook to the storing position,
Follow step 1. and 2. above, then lower the
belt hook.
To secure the lock, follow 3 and 4 above.
To change the belt hook
location side
The belt hook can be attached to either
side of the unit.
1. Set the belt hook at storing position.
2. Loosen the screw turning it counter-
clockwise, using a coin or a flat blade
screw driver.
3. Take out the belt hook and insert into the
other side of the slot on the main unit.
4. Fasten the screw firmly, turning it clock-
wise.
The belt hook can be taken out from the
main unit only when it is at storing position.
Additional Power Control
Functions
Quick Reference for Features and Functions
AB
C
Impact power mode select: A(See p.6.)
→
This unit is equipped with impact power
mode button.By pressing impact power mode

- 6 -
button, soft impact mode, medium impact
mode and hard impact mode can be
selected (3 settings).
∗ Please use this together with digital
clutch setting.
Digital clutch : B (See p.7.)
→ This unit is equipped with the digital
clutch function.
The driver rotation will stop when the set
clutch load is reached.
∗ Please use this together with impact
power mode select.
This digital clutch is not intended for
controlling the accuracy of the fasten-
ing torque.
Example application not to be used;
To control the shut-off torque used to
tighten screws and bolts for manufac-
turing and assembly.
Do not use the digital clutch when
tightening screws with a low tightening
torque into materials, such as thin plastic.
Example applications not to be used;
When tightening screws into light-
weight steel sheet which thickness is
0.8 mm or less.
When tightening screws into soft sur-
face materials, such as interior finish-
ing materials.
One-shot impact function :
C
(See p.7.)
→ Set the one-shot impact function to
tighten screws slightly to adjust the
screw head flush to the material surface.
Select the clutch setting to match the
application. This is used when readjust-
ing is continuously required.
The driver automatically rotates approx-
imately half round and stops each time
the trigger switch is depressed. (For
bolts, it stops after approximately 5
impacts.)
Within 1 sec. after the trigger switch is
released once, if it is depressed again,
the one-shot impact function will auto-
matically operate.
Indication lights on the control panel
The indication lights will go off in the
following cases.
• The driver is not operated for 5 min.
• When the battery is replaced.
Depressing the trigger switch again, then
indication lights go on in the previous
condition.
Main recommended applications
and setting guidelines. (see p.11.)
Be sure to set the impact power mode
and digital clutch to match the material
and screws being used for the application.
Adjust the settings from low to high
while checking them to settle on a final
setting for impact power mode select
and for digital clutch setting.
When driving screws into wood, use
the screws of less than 90 mm long and
avoid knots of wood materials.
∗
One-shot impact function requires the
impact power mode select and digital
clutch settings.
Impact Power Mode Select
Selecting the impact power among 3
modes (Soft, Medium, Hard).
Impact power mode button
Press the impact power mode button to set it.
The mode changes to hard, medium, or soft
each time the button is pressed. To use auto-
matic mode shifting, press the button for a
period (0.6 sec. or more). It is recommended
that the impact power mode select be used
together with the digital clutch setting and
one-shot impact function.
The driver is preset to “hard” impact mode
setting when shipped from the manufacturer.
Recommended work guideline table
When maximum power is required in each
impact mode, set the clutch to the “F” mode.
Impact
Power mode
Display Recommended Application
HFor hard impact power mode.
Fastening long wood
screws.
Tightening bolts when
installing devices, etc.
Approx.
2,800R.P.M.(Max.)
M
For medium impact power
mode.
Fastening small diameter
screws into hard materials.
Driving machine screws
when installing devices.
Approx.
2,500R.P.M.(Max.)
SFor soft impact power mode.
Installing gypsum board.
Installing soft metal window
ame.
Installing interior nishings.
Approx.
2,000R.P.M.(Max.)

- 7 -

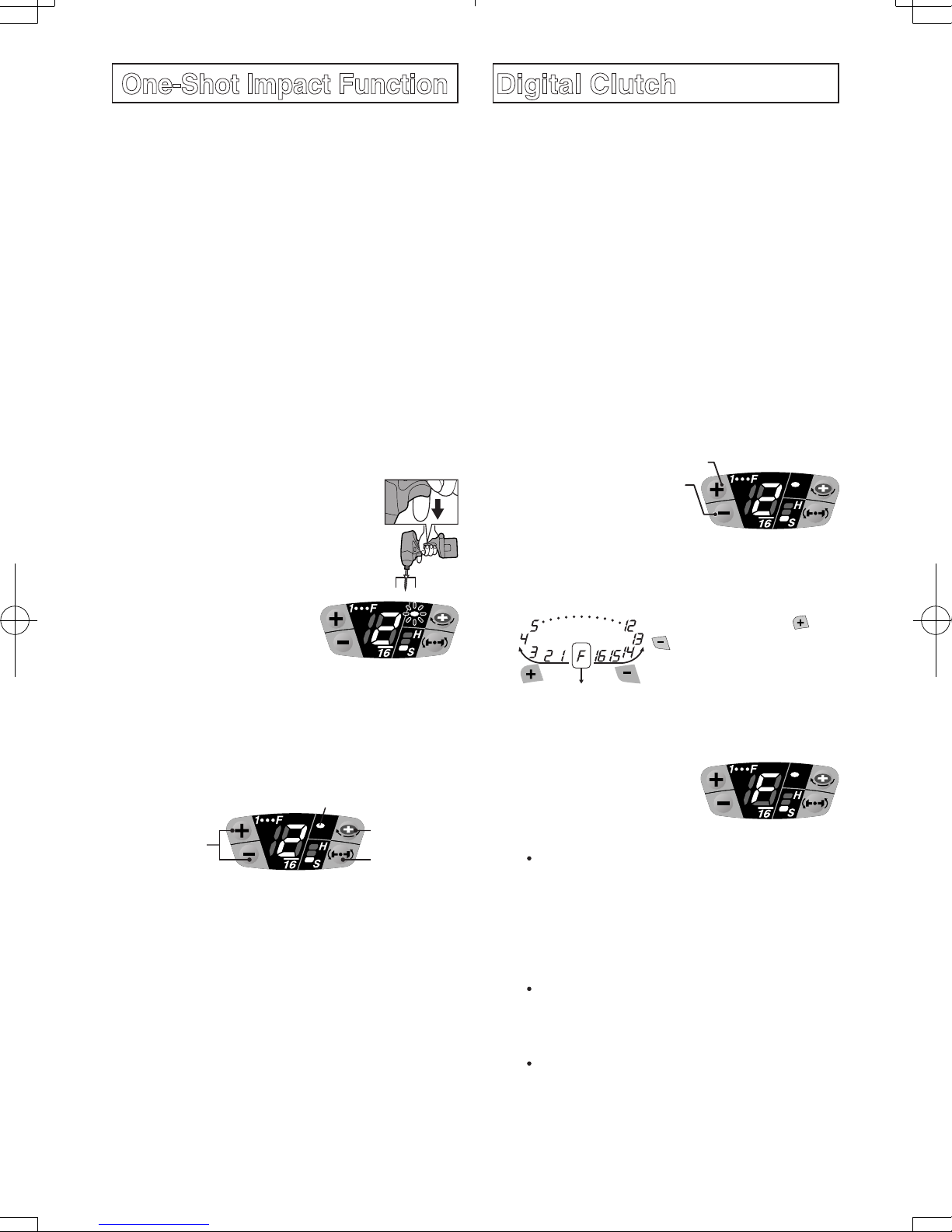

One-Shot Impact Function
This function helps adjust the screw head
flush to the material surface.
The driver rotates half round∗ and auto-
matically stops each time the trigger switch
is depressed while tightening a screw.
The driver will give impact about 5 times
and automatically stop while tightening
a bolt even though the trigger switch is
depressed. The one-shot impact function
is also available in reverse rotation. The
impact force is set by the impact power
mode select and digital clutch settings.
NOTE:
∗ The one-shot impact function operates
after impact. Over-tightening may occur
when tightening screws into soft materi-
als as the tool does not impact.
Using the one-shot impact function
When the trigger switch is released
and it is depressed fully within
1 sec., one-shot impact func-
tion operate. Then
the one-shot
impact LED light will blink.
Wait at least 1 sec. after
trigger is released, not
to operate the one-shot
impact function.
Keeping the bit head to the screw head to use
this function.
When the screw is sticking up quite a ways,
increase the clutch setting.
Using the one-shot impact function
continuously



Refer to the guideline table (See p.11.) and
check the application. Press the impact
power mode button () to select the set-
ting. Select the digital clutch setting ()
that matches the application. To set the
one-shot impact function, press the but-
ton () then light () turns on. Depress
the trigger switch fully to adjust the screw
tightening until the one-shot impact func-
tion operates. The amount of screw fasten-
ing rotation by one-shot impact will differ
depending on the impact power mode and
digital clutch settings. To turn off the one-
shot impact function, press the button ()
once more then light () turns off.
Digital Clutch
The digital clutch automatically stops the
driver rotation when the load is reached
to the select setting. Depress the trigger
switch fully to tighten the screws until the
digital clutch operates. If the screw head
is not flush to the material surface, release
the trigger switch and then within 1 sec.
depress it again. This will operate the one-
shot impact function.
To select digital clutch setting.
Refer to the guideline table and check the
application. (See p.11.)
Press the impact power mode button to set
the impact power mode. (See p.6.)
Press the digital clutch setting buttons and
select the setting to match the application.
The digital clutch setting increases each
time (+) button is pressed.
The setting decreases
each time ( - ) button is
pressed.
Digital clutch setting range
Setting is available from 1 to 16 stages to
match the application.
Full power
Keep pressing the and
button 0.6 sec. or more
will automatically shift
the setting to “F”. (Digital
clutch is turned off in the
each impact power mode.)
Turn off the digital clutch.
Press the digital clutch
setting button to change
the setting to “F.”
NOTE:
When selecting the digital clutch set-
ting, first start at a low setting and a soft
impact mode. Then gradually select to
higher settings. Try on a scrap piece of
the material to determine the best set-
ting beforehand. Too high setting could
result in over-tightening of the screws.
Keep the trigger switch fully depressed
while tightening one screw to operate
the digital clutch. Do not release the trig-
ger switch until digital clutch operates.
The clutch setting remains the same
when the driver is changed from for-
ward to reverse rotation while the clutch
is set. To drive in reverse at full power,
change the clutch setting display to “F”
and turn off the digital clutch.

- 8 -
The driver is preset to “F” full power
(digital clutch is off) and the one-shot
impact function is off when shipped
from the manufacture.
CAUTION:
When the clutch is set to 1 or 2 stage,
the impact power mode is automatically
set at “Soft” impact mode regardless of
the impact power mode select display
setting.
When the clutch is set to 3 or 4 stage,
the impact power mode is automatically
set at “Medium” impact mode even in
the “Hard” impact mode display setting.
Clutch setting and
operating impact force Impact
Power Mode
Display
Soft Medium Hard H
Soft Medium Medium M
Soft Soft Soft S
Important remarks when
using the digital clutch and
one shot impact functions
The digital clutch setting could be used
only as a guideline. The suitable setting
will vary depending on the hardness of
the material, the force being applied to the
tool, and the type of screw.
Uneven material hardness could result in
less-tightening or over-tightening depend-
ing on the position on the material.
If the battery pack capacity is low, the
driver might not fully tighten the screws.
Usage
When driving screws into wood, use the
screws of less than 90 mm long and avoid
knots of wood materials.
Be sure to set the impact power mode
and digital clutch to match the material
and screws being used.
When selecting the digital clutch settings,
start from low to high stage while check-
ing the setting (on a scrap piece of the
material) to determine the best setting.
Too high setting could result in over-tight-
ening of the screws.
Depress the trigger switch fully when using
the digital clutch and/or one-shot impact
function during one period of operation.
Using low speed by trigger switch could
result in a discrepancy in work results.
When using the digital clutch, depress the
trigger switch fully until the digital clutch
operates. Do not release the switch until
the rotation stops. Releasing the switch
to stop rotation before finishing tighten-
ing a screw could result in not being fully
tightened. (If this happens, start from the
beginning of fastening.)
Applications not recommend-
ed for these functions
Tightening screws into easily breakable
materials, such as thin plastics.
Tightening screws into lightweight steel
sheet which thickness is 0.8 mm or less.
Tightening TEKS screws into soft surface
materials, such as interior finishing mate-
rials.
Reason: The impact function is a
mechanical sideway impact. The tight-
ening torque increases instantly step by
step when the hammer impacts. There-
fore, fastening torque of impact driver is
not generally increased as a drill driver.
(The accuracy also varies depending on
the material.)

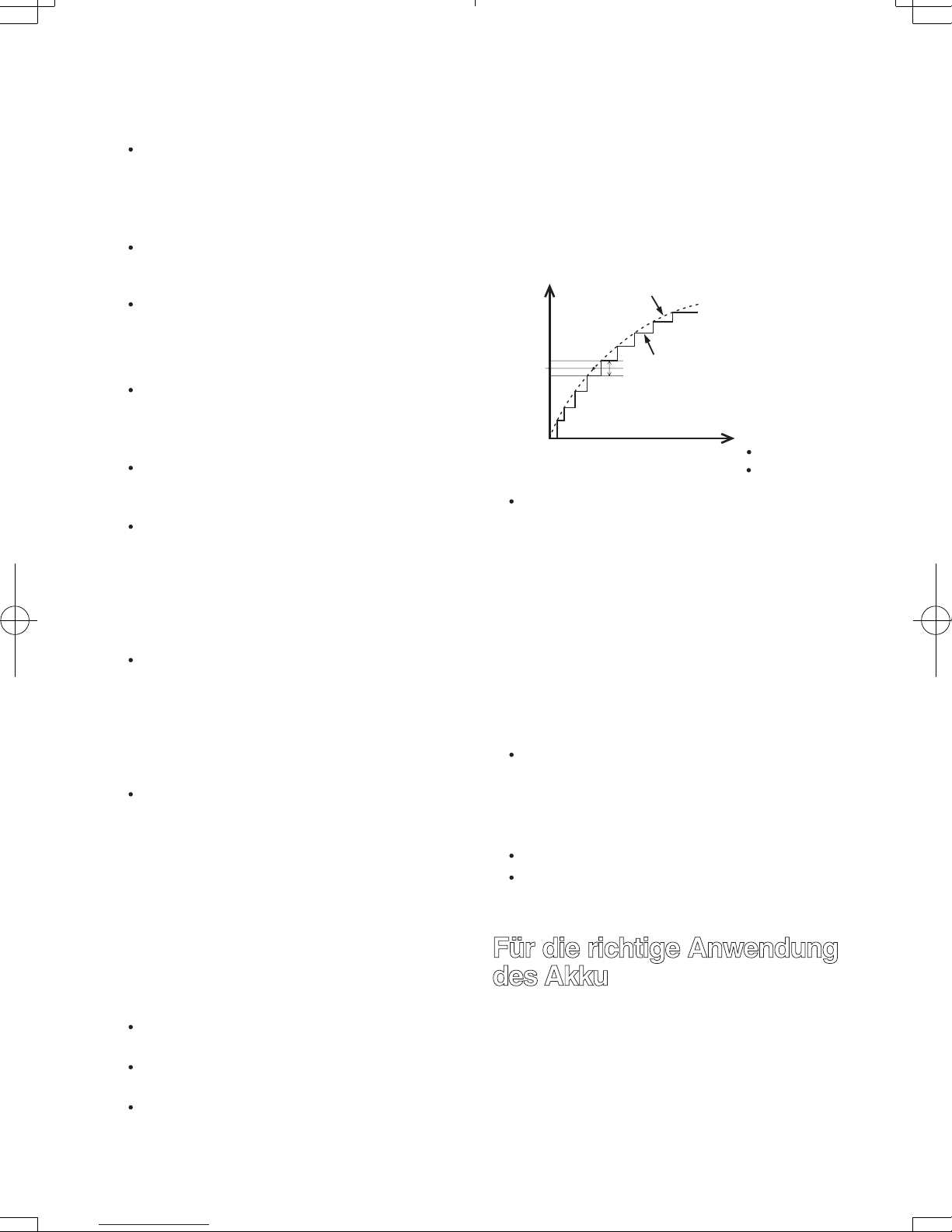

Tightening time
Number of impacts
Impact torque curve
Tightening torque (load)
Drill driver torque increase.
Setting value
Impact torque curve
To control the tightening torque for screws
and bolts during factory manufacturing
and assembly.
Reason: The digital clutch uses a sen-
sor and microcomputer to deduce the load
from the number of motor rotation between
impacts and then stop the rotation when
the load reaches to the set clutch load. To
deduce this load requires at least 4 or 5
impacts, This is not suitable for materials
which requires a low tightening load, as
impact may not occur 4 or 5 times.

- 9 -
The digital clutch cannot operate accu-
rately when the connecting surface materi-
al is soft and the fixing base sheet is hard.
Example applications for which it cannot
be used;
Attaching gypsum board on hard wood.
Tightening screws with different lengths,
diameters, thread pitches, etc., even if
they are the same type of screw.
For Appropriate use of
Battery pack
Ni-MH Battery pack (EY9201)
• Charge the Ni-MH battery fully before stor-
age in order to ensure a longer service life.
• The ambient temperature range is
between 0°C (32°F) and 40°C (104°F).
If the battery pack is used when the battery
temperature is below 0°C (32°F), the tool
may fail to function properly. In that case,
charge the battery until charging is complet-
ed for appropriate functioning of the battery.
• When battery pack is not in use, keep it
away from other metal objects like: paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a con-
nection from one terminal to another.
Shorting the battery terminals together
may cause sparks, burns or a fire.
• When operating with a Ni-MH battery pack,
make sure the place is well-ventilated.
Battery Pack Life
The rechargeable batteries have a lim-
ited life. If the operation time becomes
extremely short after recharging, replace
the battery pack with a new one.
Battery Recycling
ATTENTION:
For environmental protection and recy-
cling of materials, be sure that it is dis-
posed of at an officially assigned loca-
tion, if there is one in your country.
Charging
NOTE:
When you charge the battery pack for
the first time, or after prolonged stor-
age, charge it for about 24 hours to
bring the battery up to full capacity.
Battery charger (EY0110)
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the plug
is inserted into the AC power supply, but
this is not a problem in terms of safety.
2. Insert the battery pack firmly into the charger.
Battery pack
Battery charger
To AC
outlet
3. During charging, the charging lamp will be lit.
When charging is completed, an internal
electronic switch will automatically be trig-
gered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately
after heavy-duty operation).
The orange standby lamp will be lit until
the battery cools down. Charging will
then begin automatically.
4. When charging is completed, the charging
lamp will start flashing quickly in green color.
5. When in any of the conditions that battery
pack is too cool, or the battery pack
has not been used for a long time, the
charging lamp is lit. In this case charging
takes longer to fully charge the battery
pack, than the standard charging time.
• If a fully charged battery pack is insert-
ed into the charger again, the charging
lamp lights up. After several minutes,
the charging lamp may flash quickly to
indicate the charging is completed.
6. If the charging lamp does not light imme-
diately after the charger is plugged in, or if
after the standard charging time the lamp
does not go off, consult an authorized dealer.
NOTE:
• When charging a cool battery pack
(below 5°C (41°F)) in a warm place,
leave the battery pack at the place and
wait for more than one hour to warm up
the battery to the level of the ambient
temperature. Otherwise battery pack
may not be fully charged.
• Cool down the charger when charging
more than two battery packs consecutively.
• Do not insert your fingers into contact
hole, when holding charger or any other
occasions.

- 10 -
CAUTION:
To prevent the risk of fire or damage to
the battery charger.
• Do not use power source from an
engine generator.
• Do not cover vent holes on the charger
and the battery pack.
• Unplug the charger when not in use.
IV . LAMP INDICATIONS
Red Flashing
Red Lit
Green Flashing quickly
Orange Lit
Orange Flashing
Charger is plugged into the AC outlet.
Ready to charge.
Now charging
Charging is completed.
Battery pack is warm. Charging will begin
when temperature of battery pack drops.
Charging is not possible. Clogged with
dust or malfunction of the battery pack.
V. MAINTENANCE
Use only a dry, soft cloth for wiping the unit.
Do not use a damp cloth, thinner, benzine,
or other volatile solvents for cleaning.
VI.TIGHTENING
TORQUE
The power required for tightening a bolt will
vary, according to bolt material and size, as
well as the material being bolted. Choose
the length of tightening time accordingly.
Reference values are provided below.
(They may vary according to tightening conditions.)
Factors Affecting Tightening
Torque
The tightening torque is affected by a wide
variety of factors including the followings.
After tightening, always check the torque
with a torque wrench.
1) Voltage
When the battery pack becomes nearly
discharged, the voltage decreases and the
tightening torque drops.
Bolt Tightening Conditions
0.5 1 1.5 2 32.5
M12
M10
M8
Tightening time (Sec.)
Tightening torque
M8.M10.M12 x 25mm Standard bolt
(Bolt size : Millimeters)
N ⋅ m
(kgf-cm)
19.6
(200)
39.2
(400)
58.8
(600)
78.5
(800)
98.1
(1000)
M8.M10.M12 x 25mm High tensile bolt
0.5 1 1.5 2 32.5
M12
M10
M8
Tightening time (Sec.)
Tightening torque
19.6
(200)
39.2
(400)
58.8
(600)
78.5
(800)
98.1
(1000)
117.6
(1200)
N ⋅ m
(kgf-cm)
Bolt
Nut
Washer
Steel plate
thickness10mm(3/8")
Washer
Spring washer
Tightening conditions
• The following bolts are used.
Standard bolts: Strength type 6.8
High tensile type 12.9
Explanation of the strength type
6.8 Bolt yield point
(80% of tenslie strength)
48 k�f/mm2(68,000psi)
Bolt tensile strength 60 k�f/mm2
(85,000psi)

- 11 -
2) Tightening time
Longer tightening time results in increased
tightening torque. Excessive tightening,
however, adds no value and reduces the
life of the tool.
3) Different bolt diameters
The size of the bolt diameter affects the
tightening torque.
Generally, as the bolt diameter increases,
tightening torque rises.
4) Tightening conditions
Tightening torque will vary, even with the
same bolt, according to grade, length, and
torque coefficient (the fixed coefficient indi-
cated by the manufacturer upon production).
Tightening torque will vary , even with
the same bolting material (e.g. steel),
according to the surface finish.
Torque is greatly reduced when the bolt
and nut start turning together.
5) Socket play
Torque is lowered as the six-sided configu-
ration of the socket of the wrong size is
used to tighten a bolt.
6) Switch (Variable speed control trigger)
Torque is lowered if the unit is used with
the switch not fully pulled out.
7) Effect of Connecting Adaptor
The tightening torque will be lowered
through the use of a universal joint or a
connecting adaptor.
VII . ACCESSORIES
Use only bits suitable for size of chuck.
VIII . APPENDIX
MAXIMUM RECOMMENDED CAPACITIES
Model EY7202
Screw
driving
Wood screw 3.5 - 9.5 mm (1/8" - 3/8")
Self-drilling screw 3.5 - 6 mm (1/8" - 1/4")
Bolt fastening Standard bolt : M6 - M12
High tensile bolt : M6 - M10
GUIDELINE TABLE
Fixing material
(thickness) Base material Screw (Size)
Impact
power
mode Clutch setting stage reference
H M S 123456789
10 11 12 13 14 15 16
24" Material 2 4" Material Drywall screw
4.2 75
(3/16" 3")
Plywood
12 mm (1/2") 24" Material Drywall screw
3.8 28
(1/8" 1-1/4")
Gypsum board
12 mm (1/2") 24" Material Drywall screw
3.8 28
(1/8" 1-1/4")
SPC
1.2 mm (1/16") SPC 1.2 mm (1/16")
Self-drilling screw
4 1.3
(3/16" 1/2")
24" Material 2 4" Material Coach screw
9 50
(3/8" 1-15/16")
NOTE:
• When screwing TEKS screws into hard materials, use the lighter digital clutch’s setting to
avoid slippage which may chip or damage the screw. For the final tightening, use the one-
shot impact function.
• Depending on the type of screw or the hardness of the material, the screw may not be com-
pletely flush with the surface. When working with cabinet boards or other more decorative
materials where screws need to sit flush on the surface, use the lighter digital clutch’s setting
to avoid damaging the material, and then finish using the one-shot impact function.

- 12 -
I X. SPECIFICATIONS
MAIN UNIT
Model EY7202
Motor DC Motor 12 V
No load speed
soft mode 0 - 2000 /min
medium mode 0 - 2450 /min
hard mode 0 - 2600 /min
Maximum torque 120 Nm (1220 kgf-cm, 1060 in-lbs.)
Impact per minute
soft mode 0 - 2000 /min
medium mode 0 - 2500 /min
hard mode 0 - 2800 /min
Overall length 167 mm (6-9/16")
Weight (with battery pack : EY9201) 1.85 kg (4.1 lbs)
BATTERY PACK (EY9201 is included with shipment. )
Model EY9201 EY9200 EY9106, EY9107 EY9101 EY9001, EY9006
Battery voltage 12 V DC (1.2 V × 10 cells)
Storage Battery Ni-MH Battery Ni-Cd Battery
Capacity 3.5 Ah 3.0 Ah 2.0 Ah 1.7 Ah 1.2 Ah
BATTERY CHARGER
Model EY0110
Rating See the rating plate on the bottom of the charger.
Weight 0.78 kg (1.72 lbs)
Charging time 55 minutes (EY9201)
NOTE:
• Do not charge “Y” type Ni-Cd battery packs.
• For applicable battery packs to this charger, see the label on the charger or the latest gen-
eral catalog.

- 13 -

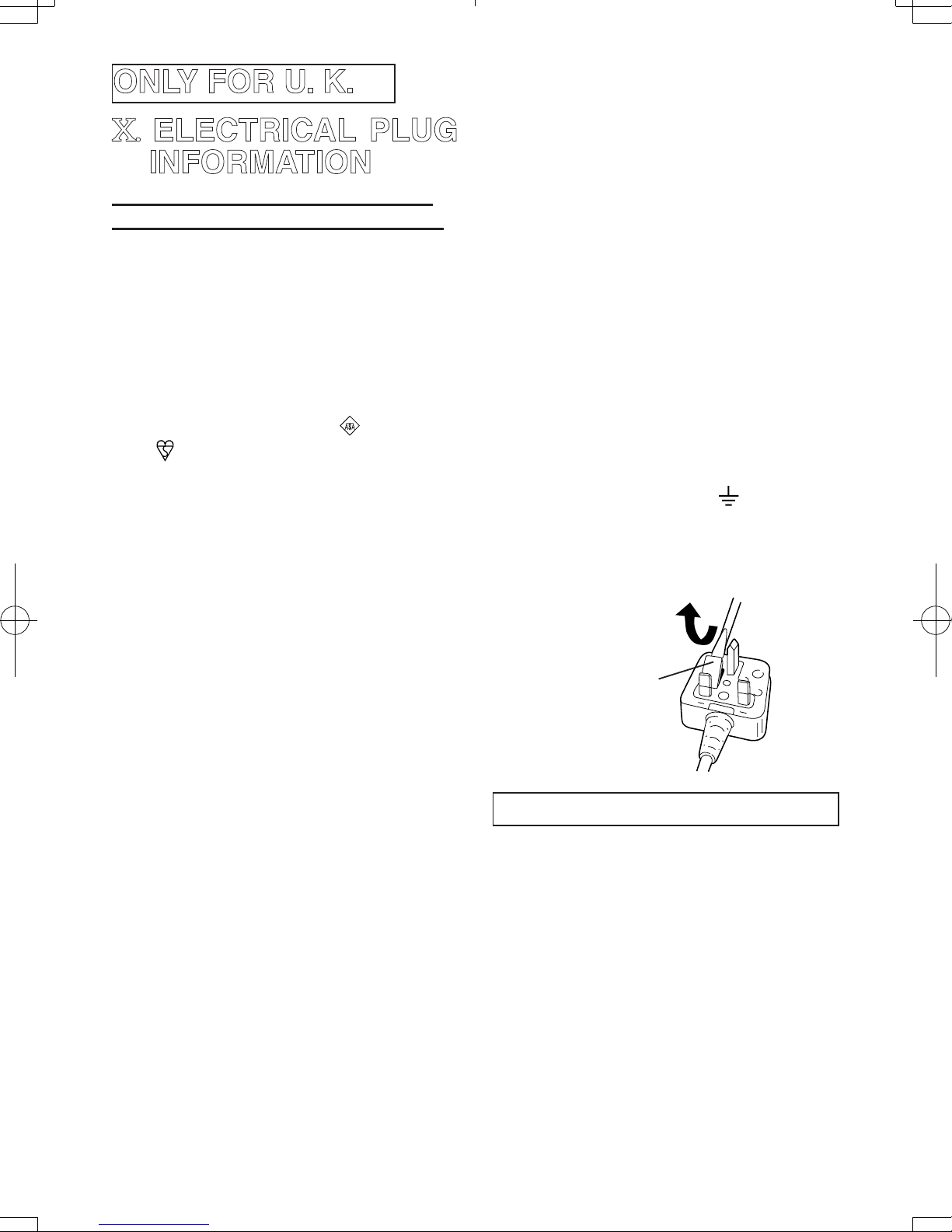

ONLY FOR U. K.
X. ELECTRICAL PLUG
INFORMATION
FOR YOUR SAFETY PLEASE READ
THE FOLLOWING TEXT CAREFULLY
This appliance is supplied with a moulded
three pin mains plug for your safety and
convenience.
A 3 amp fuse is tted in this plug.
Should the fuse need to be replaced please
ensure that the replacement fuse has a rat-
ing of 3 amp and that it is approved by ASTA
or BSI to BS1362.
Check for the ASTA mark or the BSI
mark on the body of the fuse.
If the plug contains a removable fuse cover
you must ensure that it is retted when the
fuse is replaced.
If you lose the fuse cover the plug must
not be used until a replacement cover is
obtained.
A replacement fuse cover can be purchased
from your local Panasonic Dealer.
IF THE FITTED MOULDED PLUG IS UN-
SUITABLE FOR THE SOCKET OUTLET IN
YOUR HOME THEN THE FUSE SHOULD
BE REMOVED AND THE PLUG CUT OFF
AND DISPOSED OF SAFELY.
THERE IS A DANGER OF SEVERE
ELECTRICAL SHOCK IF THE CUT OFF
PLUG IS INSERTED INTO ANY 13 AMP
SOCKET.
If a new plug is to be tted please observe
the wiring code as shown below.
If in any doubt please consult a qualied
electrician.
IMPORTANT:
The wires in this mains lead are
coloured in accordance with the follow-
ing code:
Blue:Neutral
Brown: Live
As the colours of the wire in the mains lead
of this appliance may not correspond with
the coloured markings identifying the termi-
nals in your plug, proceed as follows.
The wire which is coloured BLUE must be
connected to the terminal in the plug which
is marked with the letter N or coloured
BLACK.
The wire which is coloured BROWN must be
connected to the terminal in the plug which is
marked with the letter L or coloured RED.
Under no circumstances should either of
these wires be connected to the earth ter-
minal of the three pin plug, marked with the
letter E or the Earth Symbol .
How to replace the fuse: Open the fuse
compartment with a screwdriver and replace
the fuse and fuse cover if it is removable.
Fuse Cover
This apparatus was produced to BS800.

- 14 -
Lesen Sie bitte vor der ersten Inbetriebnah-
me dieses Gerätes das separate Handbuch
„Sicherheitsmaßregeln“ sorgfältig durch.

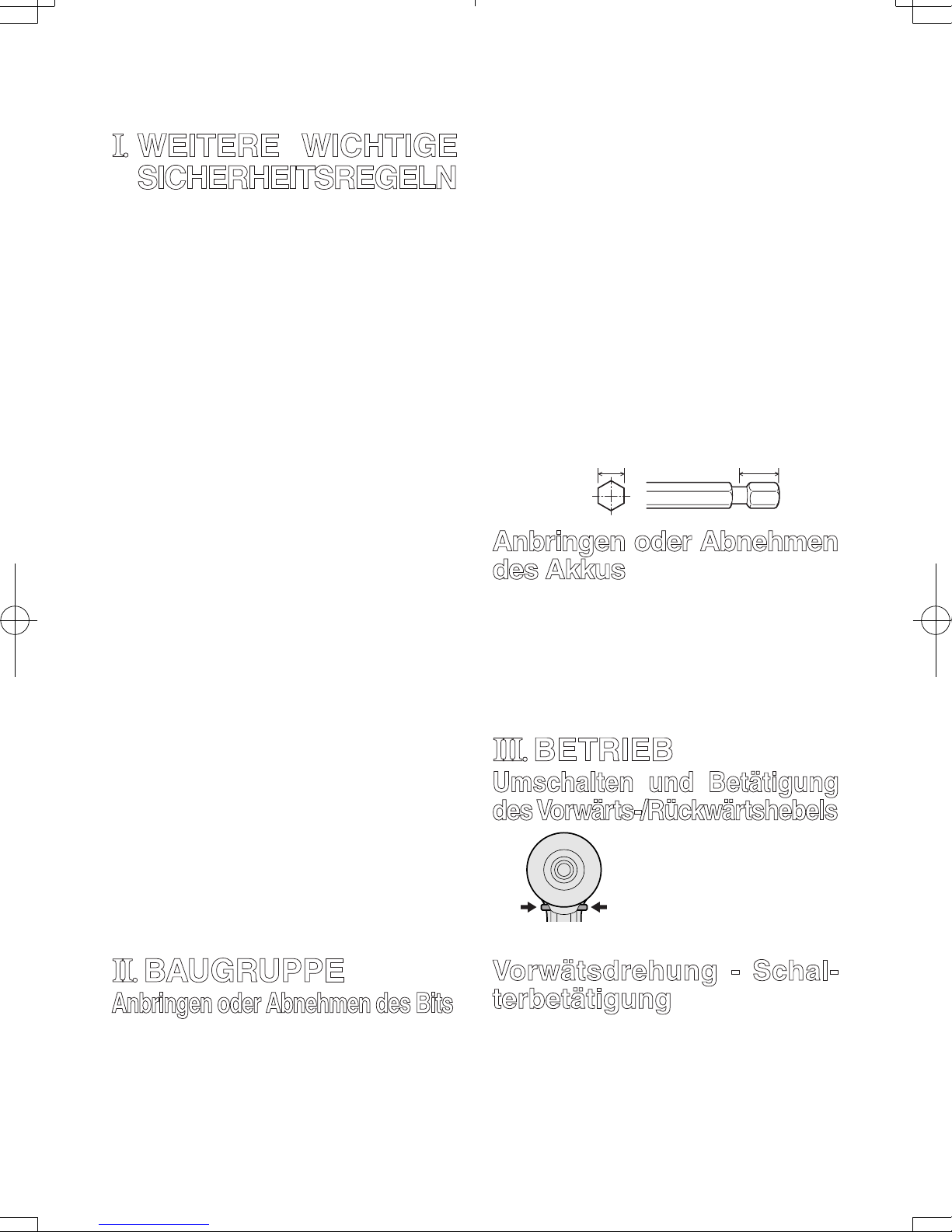

I. WEITERE WICHTIGE
SICHERHEITSREGELN
1) Denken Sie daran, dass das Werkzeug
ständig betriebsbereit ist, da es nicht an die
Steckdose angeschlossen werden muss.
2) Beim Schrauben in Wänden, Decken usw. be-
steht die Möglichkeit, dass Sie auf Strom führen-
de Leitungen treffen. DAHER NIE DAS SECHS-
KANTSCHNELLSPANNFUTTER ODER AN-
DERE VORDERE METALLTEILE BERÜHREN!
Das Werkzeug beim Schrauben nur am Kunst-
stoffgriff halten, um in solchen Fällen vor elektri-
schen Schlägen geschützt zu sein.
3) Wenn sich der Schrauber nicht mehr dreht,
länger den Auslösehebel freigeben, da das
Akkupack und der Motor bei Überlastung
beschädigt werden können.
4) Betätigen Sie den Vorwärts-/Rückwärtshebel
NICHT, wenn der Hauptschalter eingeschal-
tet ist. Der Akku entlädt sich sonst schnell,
und das Gerät kann beschädigt werden.
5) Beim Aufladen kann sich das Ladegerät
etwas erhitzen. Dies ist normal. Den Akku
daher NICHT über lange Zeit aufladen.
6) Das Gerät nur mit einem trockenen, weichen
Lappen abwischen. Verwenden Sie zum Rei-
nigen KEINE feuchten Lappen oder flüchtige
Lösungsmittel wie Farbverdünner oder Benzin.
7) Stellen Sie den Vorwärts-/Rückwärtshebel
zum Lagern oder Tragen des Werkzeugs
auf die Mittenstellung (Schaltersperre).
8) Das Gerät wird überbeansprucht, wenn
Sie den Betriebsschalter in halb einge-
schobener Stellung halten (aktive Dreh-
zahlregulierung) und den Motor abwürgen.
9) Junge Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
10)Geeigneten Gehörschutz tragen, wenn
Werkzeug längere Zeit im Betrieb ist!
II. BAUGRUPPE
Anbringen oder Abnehmen des Bits
HINWEIS:
• Beim Anbringen oder Entfernen eines
neuen Bits den Akkupack vom Werkzeug
entfernen oder den Schalter in die Mittel-
stellung schieben (Schaltersperr
e).
1. Die Hülse des Schnellaufspannfutters hal-
ten und gegen den Schrauber ziehen.
2. Den Bit in das Bohrfutter einsetzen.
3. Der Ring dreht sich in seine Ausgangspo-
sition zurück, wenn er losgelassen wird.
4. An dem Bit ziehen, um sicherzustellen, das es
nicht abgezogen werden kann.
5. Um den Bit zu entfernen, den Ring auf die
gleiche Weise zurückziehen.
ACHTUNG:
• Wenn der Ring nicht in seine Aus-
gangsposition zurückkehrt oder wenn
sich der Bit löst, wenn am ihm gezogen
wird, wurde der Bit nicht ordnungsge-
mäß eingesetzt. Vor der Inbetriebnahme
sicherstellen, dass der Bit ordnungsge-
mäß befestigt ist.
Verwenden Sie 6,35-mm-(1/4")-Sechskantbits.
Um einwandfreie Sicherung des Bits zu gewähr-
leisten, verwenden Sie nur Sechskantbits mit
9,5 mm (3/8") Arretierung.
6,35 mm (1/4”) 9,5 mm (3/8”)
Anbringen oder Abnehmen
des Akkus
1. Zum Anschließen des Akkus:
Den Akku einsetzen. Er schnappt ein, um
richtigen Anschluss anzuzeigen.
2. Zum Entfernen des Akkus:
Die beiden Knöpfe an den Seiten des Ak-
kus drücken. Den Akku aus dem Maschi-
nenkörper schieben.
III. BETRIEB
Umschalten und Betätigung
des Vorwärts-/Rückwärtshebels
(Vorwärts, Sperre, Rückwärts)
VORSICHT:
• Nicht den Vorwärts-
/Rückwärtshebel betätigen,
bevor der Bit vollständig zur
Ruhe gekommen ist, um
Schäden zu verhindern.
Vorwätsdrehung - Schal-
terbetätigung
1. Für Vorwärtsdrehung den Hebel drücken.
2. Drücken Sie den Schalter leicht, um das
Werkzeug langsam zu starten.
3. Die Geschwindigkeit nimmt mit stärkerem
Druck auf den Schalter für effizientes Fest-
ziehen von Schrauben und Bohren zu. Die
Bremse arbeitet, und der Bit stoppt sofort,
wenn der Schalter losgelassen wird.

- 15 -
4. Nach der Verwendung den Hebel auf Mit-
tenposition zurückstellen (Schaltersperre).

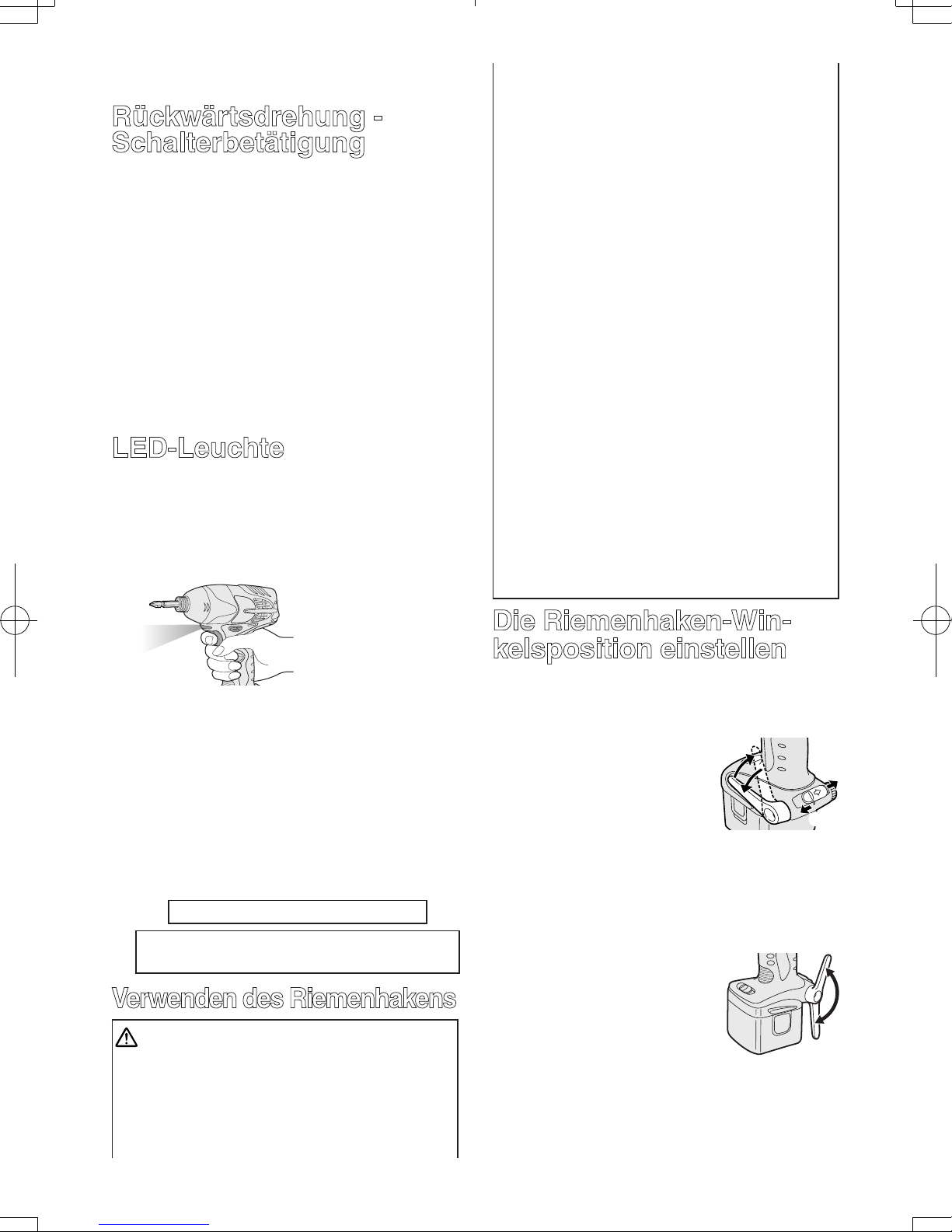

Rückwärtsdrehung -
Schalterbetätigung
1. Für Rückwärtsdrehung den Hebel drücken.
Die Drehrichtung vor dem Betrieb prüfen.
2. Drücken Sie den Schalter leicht, um das Werk-
zeug langsam zu starten.
3. Nach der Verwendung den Hebel auf Mit-
tenposition zurückstellen (Schaltersperre).
VORSICHT:
• Um übermäßigen Temperaturanstieg der
Werkzeugoberfläche zu vermeiden, soll-
te das Werkzeug nicht kontinuierlich mit
zwei oder mehr Akkus betrieben werden.
Das Werkzeug muss vor dem Anschluss
eines anderen Akkus abkühlen.
LED-Leuchte
VORSICHT:
• Die eingebaute LED-Leuchte beleuchtet
vorübergehend einen kleinen
• Arbeitsbereich. Verwenden Sie sie nicht als
Ersatz für eine normale Lichtquelle, da sie
nicht über ausreichend Helligkeit verfügt.
Sobald Sie den Schal-
ter betätigen, wird die
LED-Leuchte einge-
schaltet. Wenn der
Schalter losgelassen
wird, wird die Leuchte
automatisch ausgeschaltet.
Die Leuchte arbeitet mit sehr niedrigem
Strom, und wirkt sich auf die Leistung
des Schlagschraubers während der Be-
nutzung oder auf seine Batteriekapazität
nicht nachteilig aus.
Dieses Produkt verfügt über eine integrier-
te LED-Leuchte.
Dieses Produkt wurde als “LED-Produkt
der Klasse 1” entsprechend EN 60825-1
klassifiziert.
LED-PRODUKT DER KLASSE 1
VORSICHT: SEHEN SIE NICHT IN DEN
STRAHL.
Verwenden des Riemenhakens
WARNUNG!
• Unbedingt den Riemenhaken am Hauptgerät
sicher befestigen, indem die Schraube fest
angezogen wird. Wenn der Riemenhaken
am Hauptgerät nicht gut befestigt ist, kann
sich der Haken lösen und das Hauptgerät
herunterfallen.
Dies kann einen Unfall oder Verletzungen zur
Folge haben.
• Überprüfen Sie die Festigkeit der Schraube
regelmäßig. Ist sie locker, muss sie fest
angezogen werden.
• Den Riemenhaken unbedingt sicher und
gut am Gürtelriemen oder einem anderen
Riemen befestigen. Darauf achten, dass
das Gerät nicht vom Riemen abrutscht.
Dies kann einen Unfall oder Verletzungen
zur Folge haben.
• Wenn das Hauptgerät vom Riemenhaken
gehalten wird, nicht damit springen oder
laufen. Anderenfalls kann der Haken abrut-
schen und herunterfallen.
Dies kann einen Unfall oder Verletzungen
zur Folge haben.
• Wenn der Riemenhaken nicht verwendet
wird, unbedingt in seine Lagerposition
bringen. Der Riemenhaken könnte sich
irgendwo verfangen.
Dies kann einen Unfall oder Verletzungen
zur Folge haben.
• Wenn das Gerät im Gürtelriemen einge-
hakt ist, keine Schrauber-Bits am Gerät
befestigen.
Ein scharfkantiger Gegenstand, wie ein
Bohrer-Bit, kann Verletzungen oder einen
Unfall verursachen.
Die Riemenhaken-Win-
kelsposition einstellen
1. Schieben Sie den Riemenhaken-
Sperrhebel 1 und halten Sie ihn, um den
Riemenhaken zu entriegeln.
2
1
3
2. Ziehen Sie den Riemen-
haken aus der Lagerpo-
sition 2 und stellen Sie
ihn auf den gewünschten
Winkel ein.
3. Lassen Sie den Riemenhaken-Sperrhebel
los, um den Winkel des Riemenhakens zu
verriegeln.
4. Vergewissern Sie sich, dass der Riemen-
haken fest verriegelt ist 3. Vergewissern
Sie sich auch, dass der Gürtelhaken fest
eingerastet ist.
• In dieser Position kann
der Gürtelhaken nicht
eingerastet werden.
Rasten Sie ihn vor
Gebrauch fest ein.
Um den Riemenhaken auf die Ausgangs-
stellung zurückzustellen, die obigen Schritte
1 und 2 ausführen, dann den Riemenhaken
einklappen.

- 16 -
Zum Verriegeln des Hakens die obigen Schritte
3 und 4 ausführen.
Ändern der Befestigungs-
seite des Riemenhakens
Der Riemenhaken kann auf beiden Seiten
des Gerätes befestigt werden.
1. Bringen Sie den Riemenhaken ist seine
Lagerposition.
2. Lösen Sie die Schraube, indem sie mit
einer Münze oder einem Schlitzschrau-
bendreher entgegen dem Uhrzeigersinn
gedreht wird.
3. Nehmen Sie den Riemenhaken ab und
setzen Sie ihn in den Schlitz auf der an-
deren Seite des Hauptgerätes ein.
4. Die Schraube im Uhrzeigersinn anziehen.
Der Riemenhaken kann nur in seiner La-
gerposition vom Hauptgerät abgenommen
werden.
Zusätzliche Betriebssteu-
erfunktionen
Übersicht über Merkmale und Funktionen
AB
C
Wahl des Schlagkraftmodus: A(Siehe
S. 17)
→
Dieses Gerät verfügt über eine Schlagkraft-
modustaste. Durch Drücken der Schlag-
kraftmodustaste kann die Schlagkraft auf
Schwach, Mittel und Stark eingestellt wer-
den (3 Einstellungen).
∗ Bitte benutzen Sie diese Einstellung
in Verbindung mit der Digitalkupp-
lungseinstellung
Digitalkupplung: B (Siehe S. 18)
→ Dieses Gerät verfügt über eine Digital-
kupplungsfunktion.
Bei Erreichen der eingestellten Kupp-
lungslast stoppt die Schrauberdrehung.
∗ Bitte benutzen Sie diese Einstellung
in Verbindung mit der Wahl des
Schlagkraftmodus.
Diese Digitalkupplung ist nicht für
die Steuerung der Genauigkeit des
Anzugsmoments vorgesehen.
Beispiel einer ungeeigneten Anwendung:
Steuerung des Abschaltdrehmoments
zum Anziehen von Schrauben und
Bolzen für Herstellung und Montage.
Verwenden Sie die Digitalkupplung
nicht zum Anziehen von Schrauben-
mit niedrigem Anzugsmoment in Mate-
rialien, wie z.B. dünnem Kunststoff.
Beispiele ungeeigneter Anwendungen:
Anziehen von Schrauben in leichtem
Stahlblech mit einer Dicke von maxi-
mal 0,8 mm.
Anziehen von Schrauben in wei-
chem Oberflächenmaterial, wie z.B.
Innenverschalungen.
One-Shot-Schlagfunktion: C (Siehe
S. 17)
→ Aktivieren Sie die One-Shot-Schlagfunkti-
on zum leichten Anziehen von Schrauben,
um den Schraubenkopf mit der Materialo-
berfläche bündig zu machen.
Wählen Sie die für die Anwendung pas-
sende Kupplungseinstellung. Diese Funk-
tion wird verwendet, wenn ständiges
Nachjustieren erforderlich ist.
Der Schrauber dreht sich bei jedem Drü-
cken des Elektronikschalters automatisch
um etwa eine halbe Umdrehung, und
bleibt dann stehen. (Bei Bolzen bleibt er
nach etwa 5 Schlägen stehen.)
Wird der Elektronikschalter innerhalb 1
Sekunde nach dem Loslassen erneut
gedrückt, wird die One-Shot-Schlagfunk-
tion automatisch aktiviert.
Anzeigelampen im Bedienfeld
Die Anzeigelampen erlöschen in den
folgenden Fällen.
• Wenn der Schrauber 5 Minuten lang
nicht benutzt wird.
• Wenn der Akku ausgewechselt wird.
Wird der Elektronikschalter erneut
gedrückt, leuchten die Anzeigelampen
im vorherigen Zustand auf.
Empfohlene Hauptanwendun-
gen und Einstellungsrichtlinien
(Siehe S. 18)
Stimmen Sie den Schlagkraftmodus
und die Digitalkupplung auf das für die
Anwendung zu verwendende Material
und die Schrauben ab.
Prüfen Sie jeden Modus von Schwach
bis Stark, um die endgültige Einstellung

- 17 -
für die Wahl des Schlagkraftmodus und
der Digitalkupplung zu ermitteln.
Wenn Sie Schrauben in Holz eindrehen,
verwenden Sie Schrauben von höchstens
90 mm Länge, und vermeiden Sie Knoten
im Holzmaterial.
∗ Um den One-Shot-Schlagfunktion zu benut-
zen, muss vorher der Schlagkraftmodus
gewählt und die Digitalkupplung eingestellt
werden.
Wahl des Schlagkraftmodus
Wählen Sie einen von 3 Schlagkraftmodi
(Schwach, Mittel, Stark).
Schlagkraftmodustaste
Drücken Sie die Schlagkraftmodustaste zur
Wahl des Schlagkraftmodus. Der Modus
wechselt mit jedem Drücken der Taste auf
Stark, Mittel oder Schwach. Um automatische
Modusumschaltung zu benutzen, halten Sie
die Taste mindestens 0,6 Sekunden lang
gedrückt. Es wird empfohlen, die Wahl des
Schlagkraftmodus in Verbindung mit der
Einstellung der Digitalkupplung und der One-
Shot-Schlagfunktion zu verwenden.
Der Schrauber wurde werksseitig vom Her-
steller auf den Schlagkraftmodus „Stark“
eingestellt.
Tabelle für empfohlene Arbeitsrichtlinien
Wenn maximale Leistung im jeweiligen
Schlagkraftmodus erforderlich ist, stellen Sie
die Kupplung auf den Modus „F".
Schlagkraftmodus-
anzeige Empfohlene Anwendung
HFür Schlagkraftmodus „Stark“
Eindrehen langer Holz-
schrauben.
Anziehen von Schrauben
bei der Installation von
Geräten usw.
ca. 2.800 U/min
(max.)
MFür Schlagkraftmodus „Mittel“
Anziehen dünner Schrau-
ben in hartem Material.
Eindrehen von Maschinen-
schrauben bei der Installati-
on von Geräten.
ca. 2.500 U/min
(max.)
SFür Schlagkraftmodus „Schwach“
Installieren von Gipsplatten.
Installieren von Fensterrah-
men aus Weichmetall.
Installieren von Innenver-
schalungen.
ca. 2.000 U/min
(max.)
One-Shot-Schlagfunktion
Diese Funktion ist nützlich, um den Schraubenkopf
mit der Materialoberfläche bündig zu machen.
Jedes Mal, wenn der Elektronikschalter
zum Anziehen einer Schraube gedrückt
wird, dreht sich der Schrauber um eine
halbe Umdrehung*, und bleibt dann auto-
matisch stehen.
Der Schrauber führt etwa 5 Schläge aus
und bleibt automatisch stehen, wenn der
Elektronikschalter zum Anziehen einer
Schraube gedrückt wird. Die One-Shot-
Schlagfunktion ist auch bei Linksdrehung
verfügbar. Die Schlagkraft wird durch die
Einstellung des Schlagkraftmodus und der
Digitalkupplung festgelegt.
HINWEIS:
∗ Die One-Shot-Schlagfunktion arbeitet
nach dem Schlag. Schrauben können
beim Anziehen in weichem Material
überdreht werden, da das Werkzeug
keine Schläge ausführt.
Verwendung der One-Shot-
Schlagfunktion
Wird der Elektronikschalter inner-
halb 1 Sekunde nach dem Loslas-
sen wieder ganz durchgedrückt,
wird die One-Shot-Schlagfunktion
aktiviert. Zur Bestätigung blinkt die
One-Shot-Schlag-LED.
Wenn Sie die One-
Shot-Schlagfunktion
nicht aktivieren wollen,
warten Sie mindes-
tens 1 Sekunde nach dem Loslassen des
Elektronikschalters.
Um diese Funktion zu benutzen, muss die
Bitspitze gegen den Schraubenkopf gedrückt
gehalten werden.
Wenn die Schraube zu weit übersteht, er-
höhen Sie die Kupplungseinstellung.
Kontinuierliche Verwendung der
One-Shot-Schlagfunktion



Überprüfen Sie die Anwendung anhand
der Richtlinientabelle. (Siehe S. 22) Drü-
cken Sie die Schlagkraftmodus-Wahltaste
() zur Wahl der Einstellung. Wählen Sie

- 18 -
mit den Tasten () die für die Anwendung
geeignete Einstellung der Digitalkupplung.
Um die One-Shot-Schlagfunktion zu akti-
vieren, drücken Sie die Taste (), so dass
die Lampe () aufleuchtet. Drücken Sie
den Elektronikschalter ganz durch, um die
Schraube so weit anzuziehen, bis die One-
Shot-Schlagfunktion arbeitet. Der Betrag
der Einschraubdrehung mit der One-Shot-
Schlagfunktion hängt von der Einstellung
des Schlagkraftmodus und der Digitalkupp-
lung ab. Um die One-Shot-Schlagfunktion
zu deaktivieren, drücken Sie die Taste ()
erneut, so dass die Lampe () erlischt.
Digitalkupplung
Die Digitalkupplung stoppt die Schrauberdre-
hung automatisch, wenn die eingestellte Last
erreicht wird. Drücken Sie den Elektronikschalter
ganz durch, um die Schrauben anzuziehen, bis
die Digitalkupplung in Funktion tritt. Falls der
Schraubenkopf nicht bündig mit der Materialo-
berfläche ist, lassen Sie den Elektronikschalter
los, und drücken Sie ihn innerhalb 1 Sekunde er-
neut. Dadurch wird die One-Shot-Schlagfunktion
ausgelöst.
Wahl der Digitalkupplungseinstellung
Überprüfen Sie die Anwendung anhand der
Richtlinientabelle. (Siehe S. 22)
Drücken Sie die Schlagkraftmodustaste zur
Wahl der Schlagkraft. (Siehe S. 17)
Wählen Sie mit Hilfe der Digitalkupplungs-
Einstelltasten die für die Anwendung geeig-
nete Einstellung.
Die Digitalkupplungsein-
stellung wird mit jedem
Drücken der Taste (+)
erhöht.
Mit jedem Drücken der
Taste (–) wird die Ein-
stellung verringert.
Digitalkupplungs-Einstellbereich
16 Stufen stehen für die Anpassung an die
Anwendung zur Verfügung.
Volle Leistung
Wenn Sie die Tasten und
länger als 0,6 Sekunden
gedrückt halten, wird die
Einstellung automatisch auf
„F“ umgeschaltet. (Die Di-
gitalkupplung ist in jedem Schlagkraftmodus
abgeschaltet.)
Abschalten der Digitalkupplung
Drücken Sie die Digital-
kupplungs-Einstelltas-
ten, um die Einstellung
auf „F“ umzuschalten.
HINWEIS:
Wählen Sie für die Digitalkupplungs-
einstellung zunächst einen niedrigen
Lastwert und den Schlagkraftmodus
„Schwach“. Erhöhen Sie dann die Ein-
stellung allmählich. Probieren Sie die
Einstellung an einem Stück Abfallma-
terial aus, um die optimale Einstellung
zu ermitteln. Eine zu hohe Einstellung
könnte zu Überdrehen der Schrauben
führen.
Halten Sie den Elektronikschalter beim
Anziehen einer Schraube ganz durch-
gedrückt, damit die Digitalkupplung in
Funktion tritt. Lassen Sie den Elektronik-
schalter erst nach dem Ansprechen der
Digitalkupplung los.
Die Kupplungseinstellung bleibt unverändert,
wenn der Schrauber bei aktivierter Kupplung
von Rechts- auf Linksdrehung umgeschaltet
wird. Um die volle Leistung für Linksdrehung
zu erhalten, ändern Sie die Anzeige der
Kupplungseinstellung auf „F“, und schalten
Sie die Digitalkupplung ab.
Der Schrauber wurde werksseitig vom
Hersteller auf volle Leistung „F" (Digital-
kupplung abgeschaltet) und deaktivierte
One-Shot-Schlagfunktion eingestellt.
VORSICHT:
Wenn die Kupplung auf Stufe 1 oder 2
eingestellt wird, wird der Schlagkraft-
modus automatisch auf „Schwach" ein-
gestellt, ohne Rücksicht auf die Anzeige
der Schlagkraftmodus-Einstellung.
Wenn die Kupplung auf Stufe 3 oder 4
eingestellt wird, wird der Schlagkraftmo-
dus automatisch auf „Mittel" eingestellt,
selbst wenn die Schlagkraftmodusan-
zeige auf „Stark“ eingestellt ist.
Kupplungseinstellung und
Schlagkraftwahl Schlagkraft-
modusan-
zeige
Schwach Mittel Stark
H
Schwach Mittel Mittel
M
Schwach Schwach Schwach
S

- 19 -
Wichtige Hinweise zur Benut-
zung der Digitalkupplung und
One-Shot-Schlagfunktion
Die Digitalkupplungseinstellung kann nur
als Richtlinie verwendet werden. Die ge-
eignete Einstellung hängt von der Härte
des Materials, der auf das Werkzeug aus-
geübten Kraft und dem Schraubentyp ab.
Ungleichmäßige Materialhärte kann je
nach der Position auf dem Material zu Un-
ter- oder Überdrehen führen.
Bei schwachem Akku zieht der Schrauber
die Schrauben möglicherweise nicht voll-
ständig an.
Gebrauch
Wenn Sie Schrauben in Holz eindrehen,
verwenden Sie Schrauben von höchstens
90 mm Länge, und vermeiden Sie Knoten
im Holzmaterial.
Stimmen Sie den Schlagkraftmodus und
die Digitalkupplung auf das zu verwen-
dende Material und die Schrauben ab.
Fangen Sie bei der Wahl der Digitalkupp-
lungseinstellung mit einer niedrigen Stufe
an, während Sie die optimale Einstellung
anhand einer Probeverschraubung (an ei-
nem Stück Abfallmaterial) ermitteln.
Eine zu hohe Einstellung könnte zu Über-
drehen der Schrauben führen.
Drücken Sie den Elektronikschalter ganz
durch, wenn Sie die Digitalkupplung und/oder
die One-Shot-Schlagfunktion während eines
Arbeitstakts verwenden.
Eine zu niedrige Drehzahl durch unzureichen-
des Drücken des Elektronikschalters könnte zu
einer Diskrepanz der Arbeitsergebnisse führen.
Wenn Sie die Digitalkupplung verwenden,
drücken Sie den Elektronikschalter ganz
durch, bis die Digitalkupplung anspricht.
Lassen Sie den Schalter erst los, nachdem
der Schrauber stoppt. Vorzeitiges Loslas-
sen des Schalters zum Stoppen der Dre-
hung kann zu unvollständigem Anziehen
der Schraube führen. (In diesem Fall muss
der Anzugsvorgang wiederholt werden.)
Ungeeignete Anwendungen
für diese Funktionen
Anziehen von Schrauben in leicht zerbrechli-
chem Material, wie z.B. dünnem Kunststoff.
Anziehen von Schrauben in leichtem Stahl-
blech mit einer Dicke von maximal 0,8 mm.
Anziehen von TEKS-Schrauben in weichem
Oberflächenmaterial, wie z.B. Innenverscha-
lungen.
Grund: Die Schlagfunktion erzeugt me-
chanische Seitwärtsschläge. Das Anzugs-
moment erhöht sich sofort schrittweise mit
jedem Hammerschlag. Daher wird das
Anzugsmoment eines Schlagschraubers
nicht allmählich erhöht, wie bei einem
Bohrschrauber. (Die Genauigkeit ist eben-
falls je nach Material unterschiedlich.)
Anzugszeit
Schlagzahl
Anzugsmomentkurve eines Schlagschraubers
Anzugsmoment (Last)
Anzugsmomentkurve eines Bohrschraubers
Einstellwert
Anzugsmomentkurve eines
Schlagschraubers
Steuerung des Anzugsmoments für
Schrauben und Bolzen während der Fab-
rikfertigung und Montage.
Grund: Die Digitalkupplung verwendet ei-
nen Sensor und Mikrocomputer, um die Last
aus der Motordrehzahl zwischen den Schlä-
gen zu ermitteln und dann die Drehung zu
stoppen, wenn die Last den Kupplungsein-
stellwert erreicht. Die Ermittlung dieser Last
erfordert mindestens 4 oder 5 Schläge. Für
Materialien, die eine niedrige Anzugslast er-
fordern, ist dieses Verfahren ungeeignet, da
Schläge nicht 4- oder 5-mal auftreten.
Die Digitalkupplung kann nicht genau ar-
beiten, wenn das Material der Verschrau-
bungsoberfläche weich und das Blech der
Verschraubungsbasis hart ist.
Beispiele ungeeigneter Anwendungen:
Befestigen von Gipsplatten auf Hartholz.
Anziehen von Schrauben, die sich in Län-
ge, Durchmesser, Gewindesteigung usw.
unterscheiden, aber vom gleichen Typ sind.
Für die richtige Anwendung
des Akku
Ni-MH-Akku (EY9201)
•
Laden Sie vor der Lagerung den Ni-MH-
Akku vollständig auf, damit eine längere
Lebensdauer sichergestellt ist.
• Der Umgebungstemperaturbereich liegt
zwischen 0°C (32°F) und 40°C (104°F).
Wenn das Akkupack bei einer Akkutempe-
ratur unter 0°C (32°F) benutzt wird, funkti-

- 20 -
oniert das Werkzeug möglicherweise nicht
einwandfrei. In diesem Fall den Akku für
einwandfreie Funktion so lange aufladen,
bis der Ladevorgang abgeschlossen ist.
• Wenn Sie den Akku nicht benutzen, hal-
ten Sie ihn von Metallgegenständen fern:
Büroklammern, Münzen, Schlüssel, Nä-
gel, Schrauben oder andere kleine Metall-
gegenstände, welche die Kontakte kurz-
schließen können.
Das Kurzschließen der Akkukontakte
kann Funken, Verbrennungen oder einen
Brand verursachen.
• Bei Betrieb mit einem Ni-MHAkkupack darauf
achten, dass für gute Belüftung gesorgt wird.
Lebensdauer des Akku
Das Akku hat nur eine begrenzte Lebens-
dauer. Wenn auch nach einer ordnungsge-
mäßen Ladung die Betriebszeit extrem kurz
ist, muss das Akkupack erneuert werden.
Batterie-Recycling
ACHTUNG:
Um Umweltschutz und Material-Recycling
zu gewährleisten, sollten Sie die Batterie
zur örtlichen Entsorgungsstelle bringen, falls
eine solche in Ihrem Land vorhanden ist.
Laden
HINWEIS:
Beim ersten Aufladen der Akkus oder
beim Aufladen nach längerer Ruhezeit
die Akkus etwa 24 Stunden lang aufla-
den, um die volle Kapazität zu erreichen.
Ladegerät (EY0110)
1. Ladegerät an Wandsteckdose anschlie-
ßen.
HINWEIS:
Beim Einführen des Steckers in eine Netz-
steckdose können Funken erzeugt werden,
was jedoch in Bezug auf die Sicherheit kein
Problem darstellt.
2. A kku fest in das Ladegerät schieben.
Akku
Ladegerät
An Wandsteckdose
3. Während des Ladens leuchtet die Ladekont-
rolllampe.
Mit Erreichen der vollen Ladung spricht au-
tomatisch eine interne, elektronische Schal-
tung an, die ein Überladen verhindert.
• Das Laden beginnt nicht, solange das
Akku noch heiß ist (wie z.B. unmittelbar
nach intensivem Gebrauch). In einem
solchen Fall leuchtet die orangefarbene
Bereitschaftslampe bis der Akku ausrei-
chend abgekühlt ist.
Das Laden beginnt dann automatisch.
4. Wenn der Ladevorgang beendet ist, beginnt die
Ladekontrolllampe schnell in Grün zu blinken.
5. Wenn der Akku zu kalt ist oder längere
Zeit nicht benutzt wurde, leuchtet die La-
dekontrolllampe. In diesem Fall dauert der
Ladevorgang länger als die normale Lade-
zeit, bis der Akku voll aufgeladen ist.
• Wird ein voll aufgeladener Akku erneut
in das Ladegerät eingesetzt, leuchtet
die Ladekontrolllampe auf. Nach einigen
Minuten beginnt die Ladekontrolllampe
rascher zu blinken und zeigt an, dass
der Ladevorgang abgeschlossen ist.
6. Wenn die Ladekontrolllampe nicht unmittelbar
nach dem Anschließen des Netzkabels auf-
leuchtet oder nach Ablauf der normalen Lade-
zeit nicht erlischt, wenden Sie sich bitte an ei-
nen autorisierten Fachhändler.
HINWEIS:
• Wenn ein kalter Akku (von etwa 5°C
(41°F) oder weniger) in einem warmen
Raum aufgeladen werden soll, lassen
Sie die Batterie für mindestens eine
Stunde in dem Raum und laden Sie sie
auf, wenn sie sich auf Raumtemperatur
erwärmt hat. Anderenfalls wird der Akku
möglicherweise nicht voll aufgeladen.
• Den Akku abkühlen lassen, wenn mehr als
zwei Batterie-Sätze hintereinander aufgela-
den werden.
• Stecken Sie Ihre Finger nicht in Kontak-
töffnung, wenn das Ladegerät festgehal-
ten wird oder bei anderen Gelegenheiten.
VORSICHT:
Um die Gefahr eines Brandes oder Scha-
dens am Ladegerät zu verhindern.
• Keinen Motorgenerator als Spannungs-
quelle benutzen.
• Decken Sie die Entlüftungsöffnungen des
Ladegerätes und den Akkupack nicht ab.
• Trennen Sie das Ladegerät vom Strom-
netz, wenn es nicht benutzt wird.
