Patek Philippe 5370 User manual

English
Français

English

Reference 5370
Caliber CHR 29-535 PS
Manually wound
split-seconds chronograph.
Within the broad repertoire of complications
that Patek Philippe masters so consummately, the
split-seconds chronograph occupies an important
position. Its ingenious function allows lap and
intermediate times to be stopped without inter-
rupting an ongoing measurement. The first Patek
Philippe chronograph for the wrist, launched in
1923, already had the rattrapante feature.
As a successor to this exceptional line, the Ref.
5370 grand complication wristwatch sports a
newly developed split-seconds mechanism with
technical-masculine charisma, crowned by a
black dial in genuine enamel.

A movement for the future
Aptly expressing Patek Philippe’s philosophy, the
manufacture caliber CHR 29-535 PS melds tradi-
tion with innovation. The manually wound watch
with column-wheel control and wheel clutch fea-
tures all of the key hallmarks of the classic caliber
architecture but with many patented technical
innovations is decidedly rooted in the 21st cen-
tury. It ranks among the most progressive move-
ments of its kind. The optimized chronograph
mechanism is paired with innovations for the
split-seconds function, including the isolator for
the rattrapante hand lever that disconnects the
split-seconds wheel from the chronograph wheel
as soon as a lap time is stopped. This prevents un-
necessary friction and eliminates any degradation
of the amplitude of the balance. The rattrapante
lever with the ruby roller between two flat con-
tact shoulders assures that the chronograph and
split-seconds hands are perfectly congruent when
superposed.
Peerless finissage
As all Patek Philippe movements, this caliber
stands out with lavish decorations that can be
admired through the display back. Most steel parts
are round-chamfered, their upper sides straight-
grained, and the rattrapante clamps superbly
polished. Gleaming and matt surfaces alternate,
accentuated with gold-filled engravings and spar-
kling ruby-red jewels. These finishing touches re-
flect the pinnacle of watchmaking artistry and
are mandated by the Patek Philippe Seal, deemed
the strictest set of quality directives in the watch
industry. It also specifies the rate accuracy with a
maximum deviation of +2 to -3 seconds per day.
Custom-cased in platinum
The stunning looks of the meticulously crafted
Ref. 5370 are absolutely on par with its impres-
sive inner life. The platinum case is graced with
subtle rounds and cambers in balanced propor-
tions, two oval chronograph pushers at 2 and 4
o’clock, and, between them, an elegant turban-
style crown with an integrated split-seconds but-
ton. The same attention to detail was devoted to
the gently curved strap lugs with the decorative
cabochons that adorn their ends. Created with ar-
tisanal techniques rooted in a grand tradition, the
genuine enamel dial stands out with an intensely
rich black and excellent legibility.

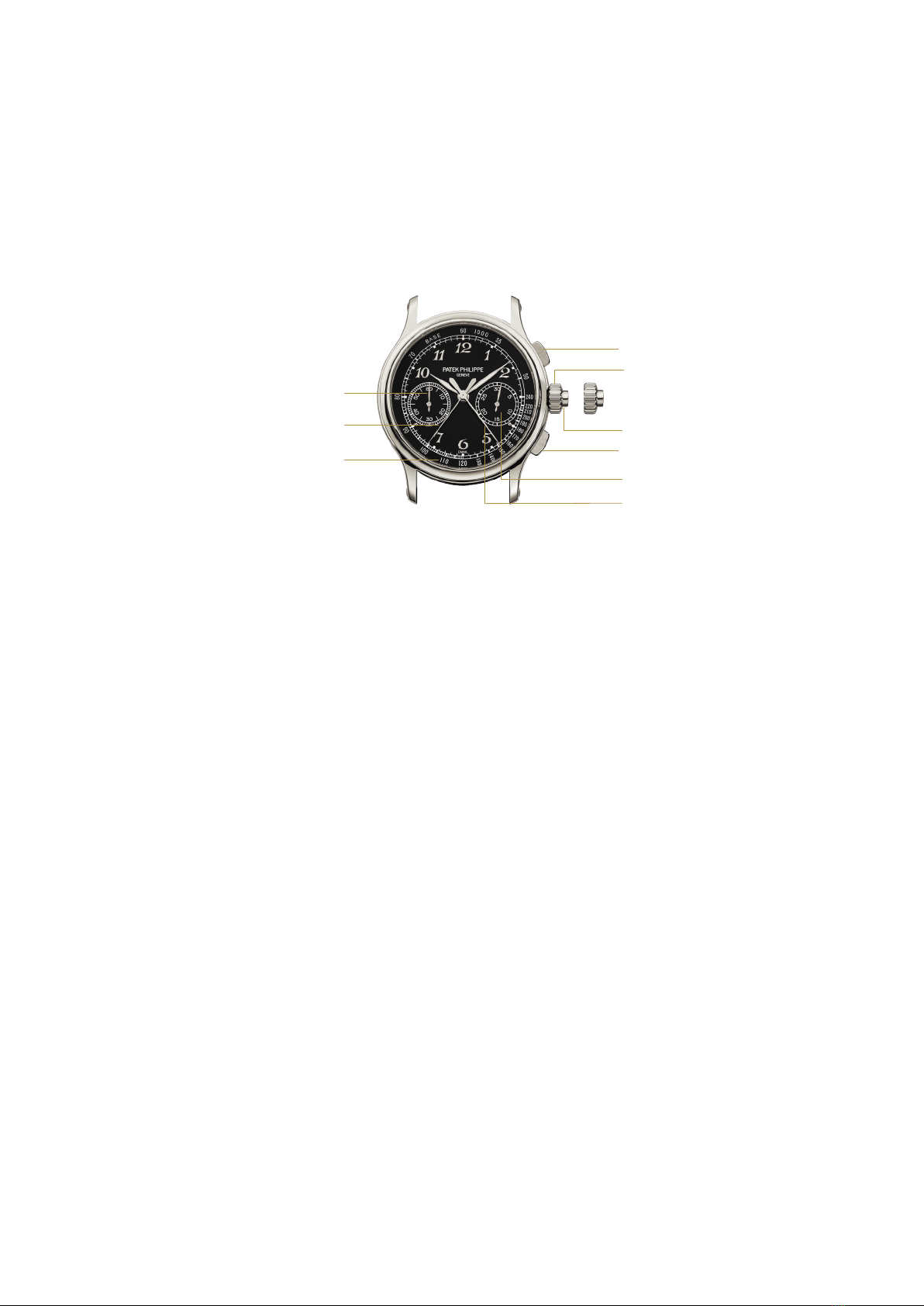

Chronograph start/stop pusher
Winding crown
Position 1: to wind the watch
Position 2: to set the time
Subsidiary seconds
Chronograph hand Split-seconds pusher
30-minute counter
1 2
Split-seconds hand
Instructions
WINDING CROWN
The winding crown is used to wind the watch
(position 1) and to set the time (position 2)
MANUALLY WOUND
Your watch has a manually wound movement.
When fully wound, it has a power reserve of at
least 55 hours. We recommend that you wind
your watch each day at about the same time,
preferably in the morning (about 25 clockwise
turns of the crown).
Caution: Please wind the watch before you put it on. This
way, you can avoid lateral pressure on the winding stem
which in the course of the years could damage the stem
tube. Turn the crown gently and uniformly and stop as soon
as you feel resistance; if you wind the watch too vigorously,
this might damage the movement.
SETTING THE TIME
To set the time, pull the crown out, and turn it
in either direction. Once the correct time is set,
press the crown home again. The movement has a
stop-seconds mechanism (balance wheel blocker)
that allows the watch to be synchronized with
a time signal to an accuracy of one second. The
seconds hand stops when the winding crown is
pulled. It starts running again as soon as you push
the crown home again.
Caution: Please set the time before you put the watch
on. This prevents lateral pressure on the winding stem. We
recommend that you turn the crown only with two fingers
and use your fingernails to pull it out.
Tachymeter scale Chronograph reset pusher

SPLIT-SECONDS CHRONOGRAPH
The two seconds hands are started and stopped
by consecutively pressing the button at 2 o’clock.
To read a lap time without stopping the chro-
nograph, press the button in the crown (split-
seconds button); this will stop the split-seconds
hand only. When you press the split-seconds
button anew, the split-seconds hand will swiftly
catch up with the chronograph hand again. Re-
peat the process to obtain further lap time read-
ings. We advise against running the chronograph
permanently; this could cause premature wear of
the mechanism.
NORMAL USE
Actuate the button at 2 o’clock: This simultane-
ously starts the chronograph and split-seconds
hands.
Actuate the button in the crown: This stops the
split-seconds hand.
Actuate the button in the crown again: the split-
seconds hand catches up with the chronograph
hand.
Actuate the button at 2 o’clock: This stops the
chronograph.
Actuate the button at 4 o’clock to set the super-
imposed chronograph and fly-back hands to zero
(reset).
Caution: Do not reset before the chronograph and split-
seconds hands are superposed. Otherwise, the split-seconds
hand will remain at its last lap time position.

CALIBER: CHR 29-535 PS, MANUALLY WOUND
DIAMETER: 29.60 MM
HEIGHT: 7.10 MM
NUMBER OF PARTS: 312
NUMBER OF JEWELS: 34
POWER RESERVE: WITH THE CHRONOGRAPH DISENGAGED:
65 HOURS MIN.
BALANCE: GYROMAX®
FREQUENCY: 28,800 SEMI-OSCILLATIONS/HOUR (4 HZ)
BALANCE SPRING: BREGUET
HALLMARK: PATEK PHILIPPE SEAL
Movement technical data

Care and Maintenance
WATER RESISTANCE
Your watch is fitted with different types of seals
to protect the movement against the ingress of
dust and moisture and to prevent damage if it
is immersed in water. However, if your watch
receives a blow to the crown or the crystal, its
water resistance may be impaired.
SERVICE
We recommend that you have your watch ser-
viced every five years. The best way to do this is to
bring your watch to an Authorized Patek Philippe
Retailer who will be happy to forward it to our
workshops for you. You can then be assured that
your watch will be inspected and overhauled by
a qualified master watchmaker at Patek Philippe
headquarters in Geneva.
The watchmaker will completely disassemble the
movement and then inspect, clean, and lubri-
cate all the individual parts prior to reassembly.
All functions of the watch will also be tested in
detail and the escapement regulated if necessary.
Finally, its rate accuracy will be monitored and
precision-adjusted for a further period of two
weeks. The entire process may take several weeks
because each watch must undergo a complete
series of tests to fulfill the strict quality criteria
of Patek Philippe.
If you have any questions regarding the maintenance of
your watch, contact the Authorized Patek Philippe Retailer
nearest you or our International Customer Service depart-
ment in Geneva, or visit www.patek.com.
CHANGING THE CASE BACK
Your watch comes with a sapphire-crystal case
back as well as with an interchangeable solid-
metal back. Only our watchmakers at the Patek
Philippe workshops in Geneva are authorized to
replace this back.
PATEK PHILIPPE SEAL
The Patek Philippe Seal applies to the entire
watch, including the movement, case, dial, hands,
pushers, strap, and clasp as well as to all other
facets that contribute to the precision and aes-
thetic perfection of the timepiece. It covers the
technical, functional, and aesthetic factors, but
also rate accuracy, dependability, and customer
service quality. Additionally, it reflects the mak-
er’s know-how and all other assets needed for the
development, production, and long-term main-
tenance of an extraordinary timekeeping instru-
ment.
