Introduction

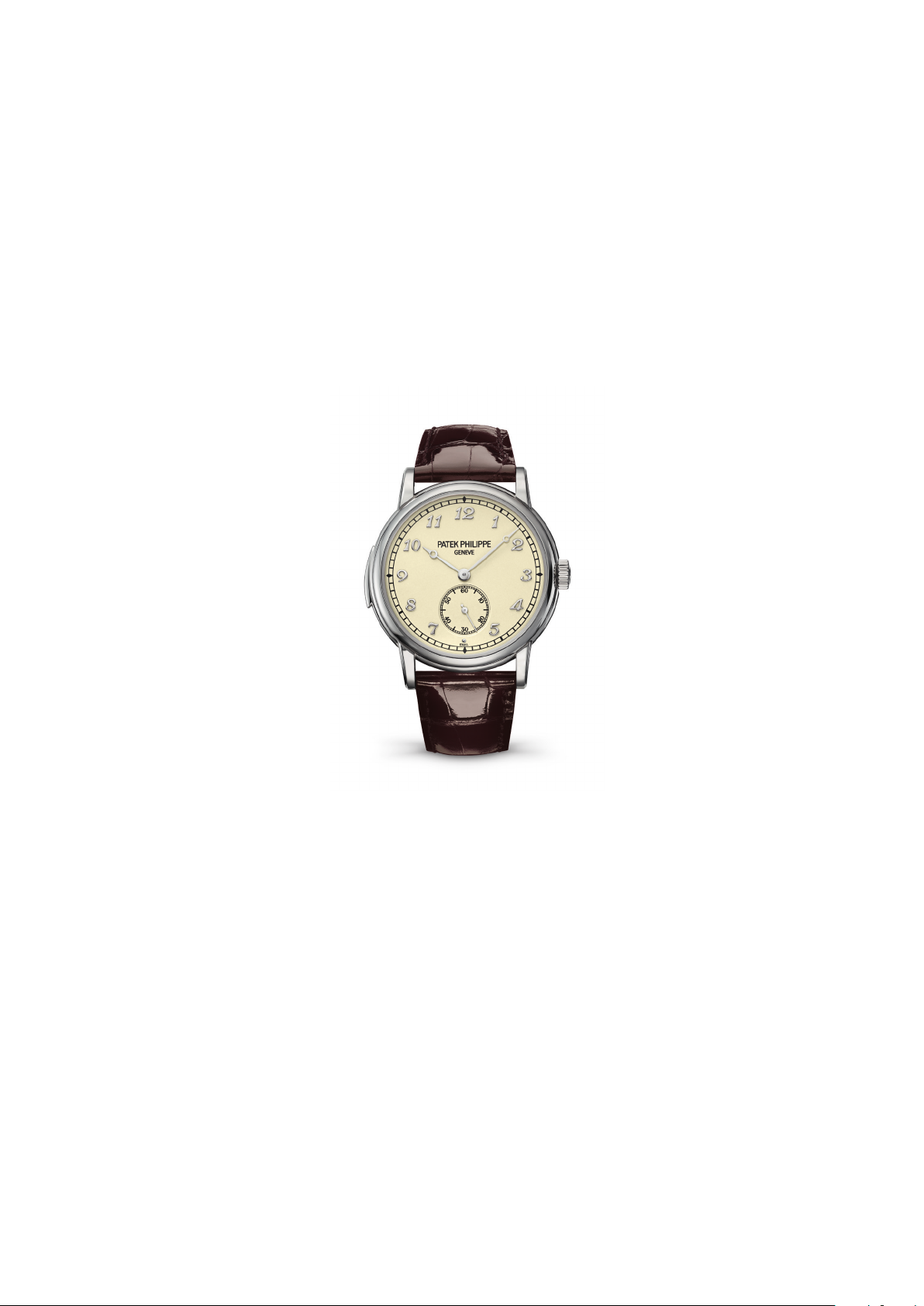

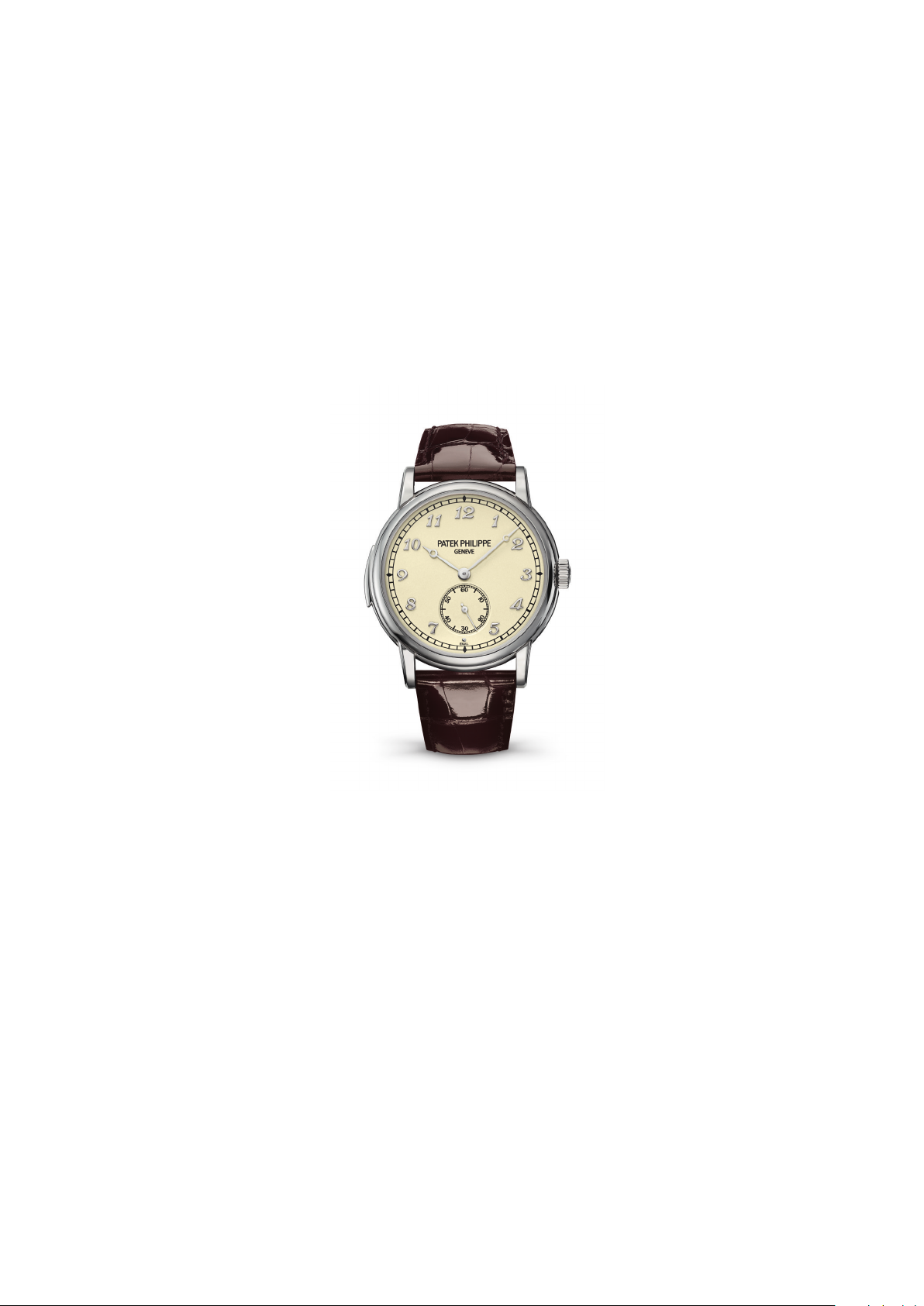

This self-winding minute repeater is endowed
with “cathedral” gongs that are twice as long as
ordinary ones and thus deliver a particularly full
and sonorous tone. With its white-gold case,
cream colored enamel dial, and applied Breguet
numerals in gold, it flatters the eye as well.

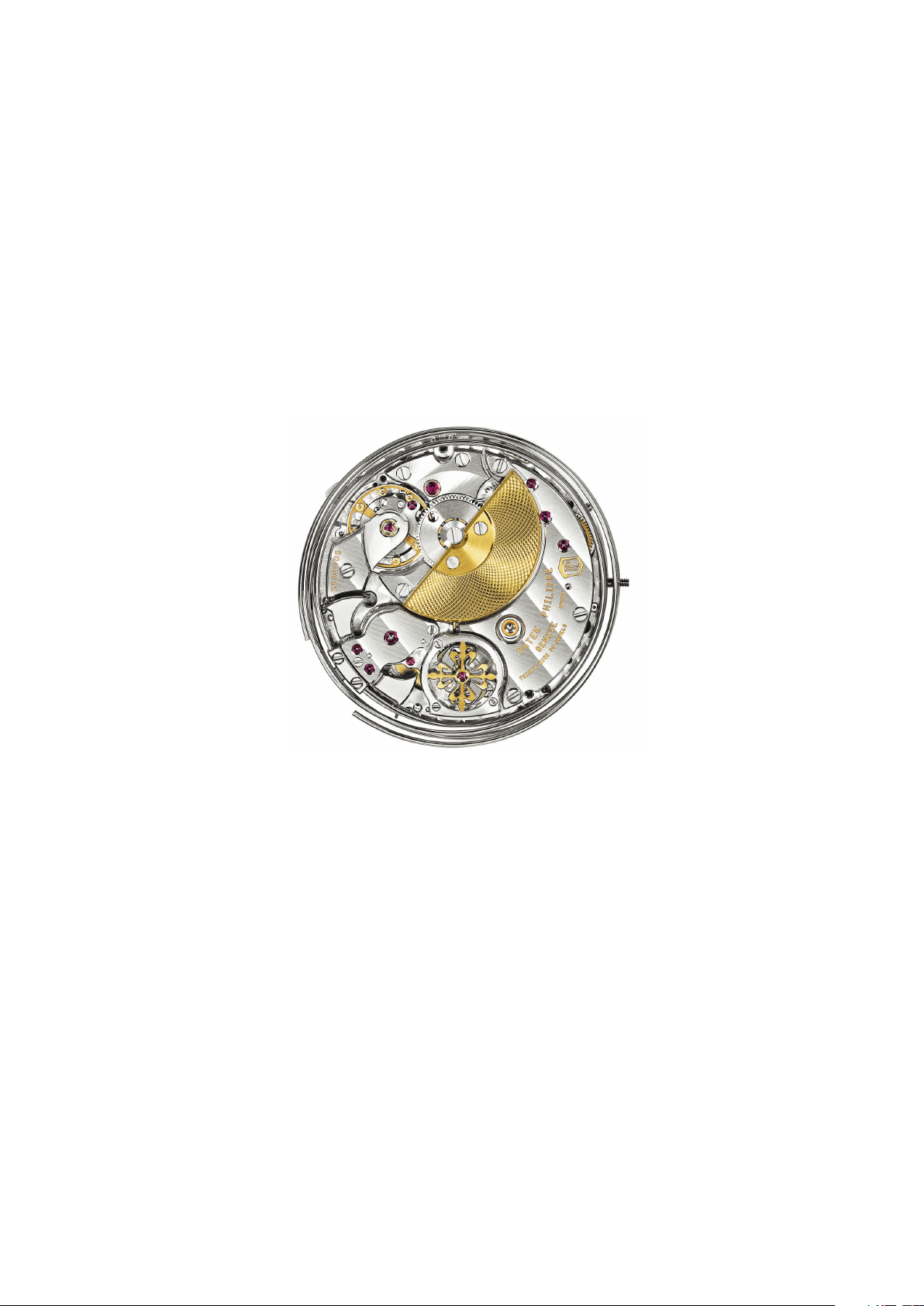

The “cathedral” gongs
To optimize the acoustic quality of a minute-
repeater wristwatch, the “cathedral” gongs
are shaped to encircle the movement not just
once, but nearly twice. This makes them almost
twice as long as conventional gongs. The result:
greater vibrational stability and better acoustic
characteristics.

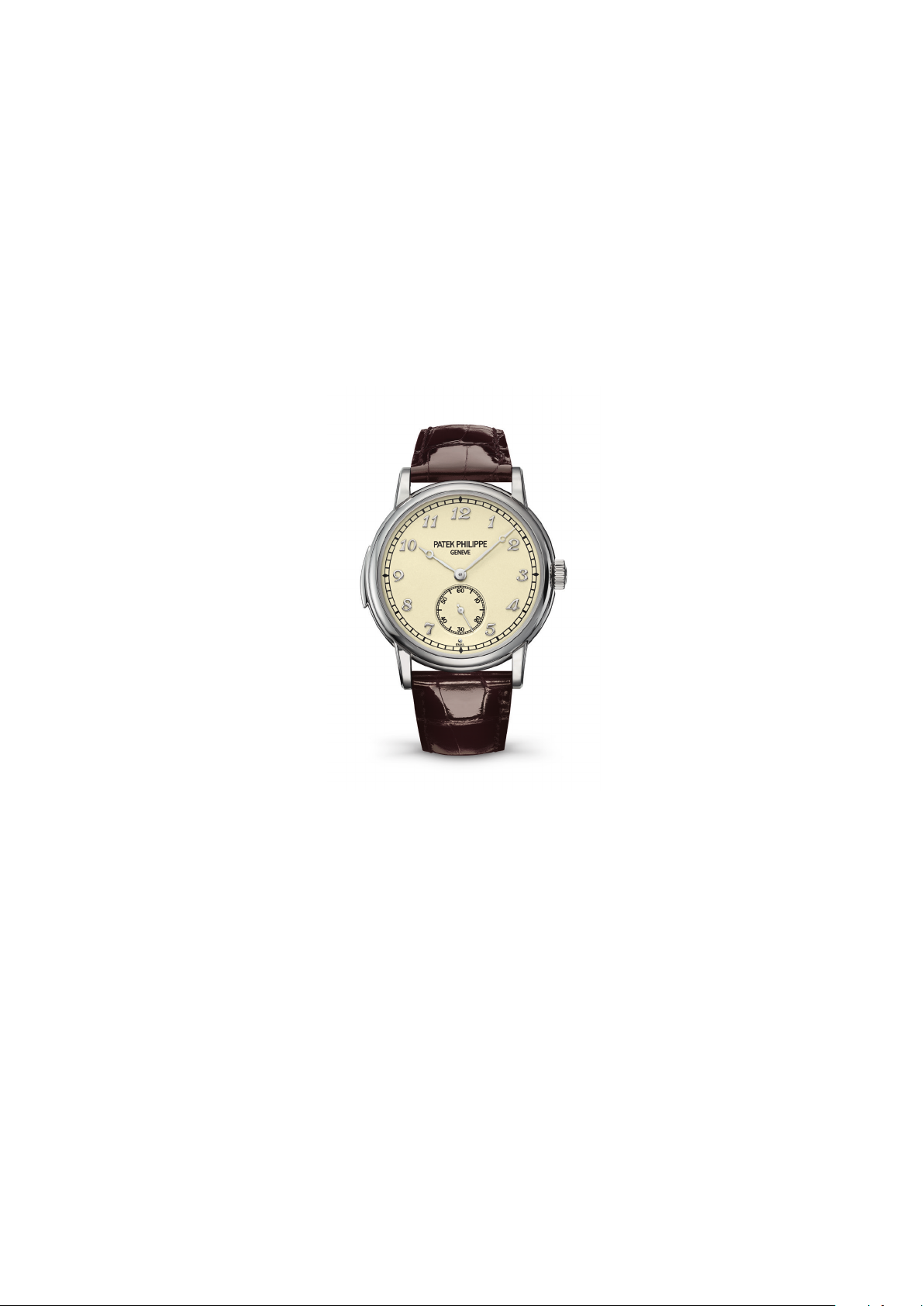

Reference 5178
Caliber R 27 PS
Self-winding wristwatch
with minute repeater.

The minute repeater
On demand, the minute repeater strikes the
hours, the quarter-hours, and then the minutes
that have elapsed since the last quarter-hour. The
first hammer strikes the hours on the low-pitched
gong with one strike for each hour. Subsequently,
each quarter-hour is sounded as an alternating
double strike by two hammers on both the high-
and low-pitched gongs. Finally, the second ham-
mer strikes the high-pitched gong to count the
number of minutes that have passed since the last
quarter-hour.
At 12:59, for instance, the melody consists of 12
low sounds, 3 double high/low sounds, and 14
high sounds (totaling the maximum of 32 strikes).

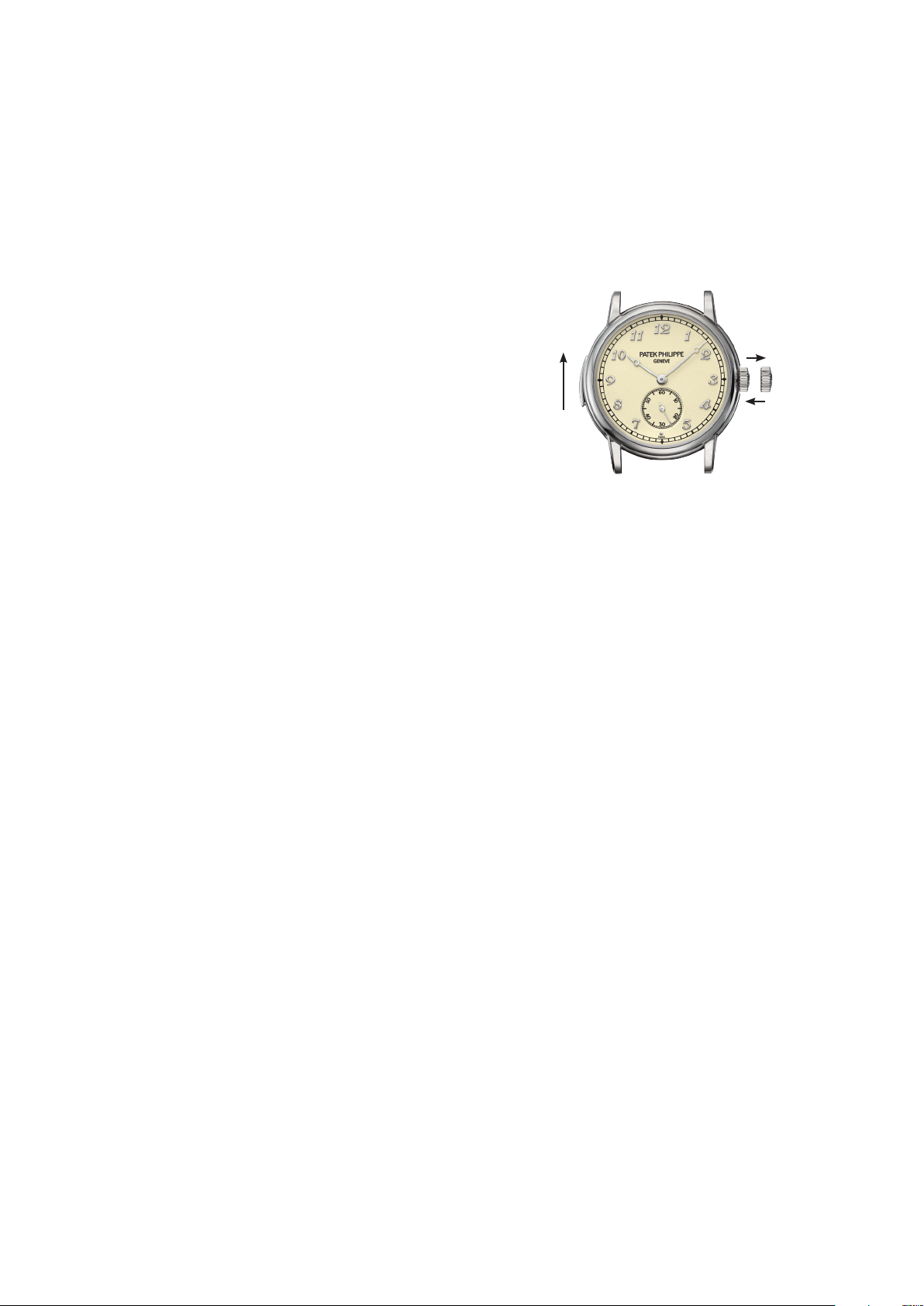

Settings
• Before you perform any corrections or settings, wind
the watch by hand (20 turns of the winding crown).
• Pull the crown out (1).
• Turn the hands forward.
• Push the winding crown home again (2).
Instructions
The strike sequence of the minute repeater must
be allowed to end completely before it is activated
again.
Caution: never actuate the winding crown as
long as the repeater is working and for 30 se-
conds thereafter. Doing so could cause damage
to the repeating mechanism which would not
be covered by the warranty.
To activate the striking mechanism, push the slide
(3) all the way up.
Now release it completely – do not pull it down.
Two small hammers will now strike the hours, quar-
ter-hours, and minutes on two gongs of low and
high pitch. If the watch was set aside unwound for
an extended period of time, the minute repeater
might not indicate the correct time because the
oil may have thickened at some points inside the
mechanism. This is absolutely normal and has no
negative consequences. The striking mechanism
will function correctly again within one or two
hours after the watch has been rewound.
Recommendations
WATER RESISTANCE
Although your watch is equipped with a water-
resistant crown, it is not protected at all against
the ingress of moisture because of the slot for the
minute repeater slide.
Therefore, exercise care to ensure that liquid does
not come into contact with your watch.
SERVICE
We recommend that you have your watch ser-
viced at least once every three to five years. For
this purpose, we suggest you take it to an Autho-
rized Patek Philippe Retailer who will send it
to our Geneva manufacture, the only location
authorized to service watches with minute repea-
ters. You can then be assured that your watch will
be inspected and overhauled by a qualified mas-
ter watchmaker at Patek Philippe headquarters in
Geneva.
1
2

The master watchmaker will completely disas-
semble the movement and then inspect, clean,
and lubricate all the individual parts prior to reas-
sembly. All functions of the watch will also be
tested in detail and the escapement regulated if
necessary. Finally, its rate accuracy will be moni-
tored and precision-adjusted for a further period
of at least two weeks.
The case and the buckle will be polished as per
your instructions and your watch will be retur-
ned to you in mint condition. The entire process
will take several weeks because each watch must
undergo a complete series of tests to fulfill the
strict quality criteria of Patek Philippe.
If you have any questions regarding the mainte-
nance of your watch, contact the Authorized Pa-
tek Philippe Retailer nearest to you or our Inter-
national Customer Service department in Geneva,
or visit www.patek.com.
WINDING
When it is on your wrist, your watch is wound
automatically by your arm movements. When
fully wound and off the wrist, you watch has a
power reserve of at least 43 hours. If your watch
stopped because you set it aside for an extended
period of time, you can wind it manually with
about 20 turns of the crown.
We advise you to wind the watch before you put
it on. This way, you can avoid lateral pressure
on the winding stem which, in the course of the
years, could damage the stem tube.
The same applies to handsetting. Please use your
fingernails to pull the crown out and turn it gently
between two fingertips.
CHANGING THE CASE BACK
Your watch comes with a sapphire-crystal case back
and a separate interchangeable solid metal back.
Only qualified master watchmakers at the Patek
Philippe workshops in Geneva are authorized to
exchange the backs.
PATEK PHILIPPE SEAL
The Patek Philippe Seal is a global emblem of qua-
lity that applies to the completed and fully cased
watch. It covers the movement, the case, the dial,
the hands, the pushers, the straps and bracelets,
the clasps, as well as all other components that
contribute to the accuracy and aesthetic appeal of
a watch. It takes technical, functional, and design-
related aspects into account and also covers the
visual appearance of the watch, its rate accuracy
and dependability, as well as the quality of the
customer service to which its owner is entitled. It
encompasses the entire know-how and the unique
facets that govern the development, production,
and long-term maintenance of an exceptional ti-
mepiece.

Movement technical data
CALIBER: R 27 PS
DIAMETER: 28 MM
HEIGHT: 5.05 MM
NUMBER OF PARTS: 342
NUMBER OF JEWELS: 39
POWER RESERVE: MIN. 43 HOURS - MAX. 48 HOURS
WINDING ROTOR: GUILLOCHED 22K GOLD MINIROTOR,
UNIDIRECTIONAL WINDING
BALANCE: GYROMAX®
FREQUENCY: 21,600 SEMI-OSCILLATIONS PER HOUR (3 HZ)
BALANCE SPRING: SPIROMAX®
HALLMARK: PATEK PHILIPPE SEAL

Français

Introduction
Dotée de timbres « cathédrale » deux fois plus longs
que les timbres classiques, cette nouvelle répétition
minutes automatique se distingue par sa sonorité
particulièrement riche et profonde. Pour le plaisir
de l’oeil, elle allie un élégant boîtier en or gris à un
cadran en émail de couleur crème rehaussé par des
chiffres Breguet appliques en or.
Les timbres «cathédrale»
Afin d’enrichir encore davantage l’acoustique
des montres-bracelets à répétition minutes, les
timbres «cathédrale» sont disposés autour du
mouvement non pas sur une seule circonférence
mais sur presque deux. Ainsi, ils sont environ
deux fois plus longs que les timbres usuels et
offrent une stabilité de vibration optimale de
même que des propriétés acoustiques améliorées.
Référence 5178
Calibre R 27 PS
Montre-bracelet répétition minutes,
à remontage automatique.

La répétition minutes
La répétition minutes sonne, à la demande, les
heures, les quarts ainsi que les minutes écoulées
depuis le dernier quart. Le premier marteau sonne
les heures en frappant un coup par heure écoulée
sur le timbre grave. La sonnerie des quarts est
ensuite assurée par deux marteaux qui frappent
alternativement sur le timbre aigu puis sur le
timbre grave. Le deuxième marteau vient ensuite
frapper, sur le timbre aigu, le nombre de minutes
écoulées depuis le dernier quart.
12 coups graves, 3 doubles coups, 14 coups aigus
: ainsi se fait entendre le son mélodieux de
12 heures, 59 minutes (totalisant le maximum de
32 coups).
Réglages
1
2
3
Mode d’emploi
Veuillez attendre que la répétition ait fini de
sonner avant de l’actionner à nouveau.
Attention: veillez à ne manipuler en aucun
cas la couronne de remontoir pendant le fonc-
tionnement de la sonnerie, ainsi que pendant
les 30 secondes suivantes. Vous risqueriez
de causer au mécanisme de la sonnerie des
dommages qui ne seraient pas couverts par la
garantie.
Si vous désirez armer le mécanisme de sonnerie,
poussez le verrou de déclenchement (3) vers le
haut jusqu’à sa butée.
Relâchez-le sans le maintenir ni accompagner
son retour.
Deux petits marteaux sonneront sur deux timbres,
au son grave et aigu, les heures, les quarts et les minutes.
Après un arrêt prolongé du mouvement, il se peut
que la sonnerie n’indique pas l’heure juste. Il s’agit
d’un phénomène normal sans conséquences, les
huiles ayant pu figer certaines parties du mécanisme.
La sonnerie fonctionnera à nouveau correctement
au bout de quelques dizaines de minutes.
Recommandations
ETANCHÉITÉ
Même si votre montre est équipée d’une couronne
étanche, le mécanisme du verrou de sonnerie ne
permet aucune protection contre l’humidité.
Veillez donc à ce qu’aucun liquide n’entre en contact
avec votre montre.
ENTRETIEN
Nous vous recommandons de faire entretenir
votre montre au moins une fois tous les trois
à cinq ans. Nous vous suggérons pour cela de
la remettre à un agent agréé Patek Philippe qui
se chargera de l’envoyer à Genève où sont ex-
clusivement entretenus les montres à répétition
minutes. Vous serez ainsi assuré que votre montre
sera contrôlée par un maître horloger qualifié
chez Patek Philippe, à Genève.
• Effectuez un remontage manuel avant toute correction
ou manipulation (20 tours de couronne).
• Tirez la couronne de remontoir (1).
• Réglez l’heure vers l’avant.
• Repoussez la couronne de remontoir (2).

Le maître horloger démontera complètement le
mouvement, nettoiera tous ses composants, le
vérifiera et le lubrifiera lors de son remontage.
Après avoir testé le bon fonctionnement de la
montre et procédé, si nécessaire, au réglage de
l’échappement, il gardera la montre au moins
deux semaines supplémentaires afin d’en régler
la marche.
Le boîtier et la boucle seront polis à votre convenance
et votre montre vous sera retournée en parfait
état. L’ensemble du service prendra plusieurs
semaines, car il dépend de la procédure de tests
complète établie pour répondre aux normes de
qualité Patek Philippe.
Pour toute question concernant l’entretien de
votre montre, vous pouvez prendre contact avec
nos distributeurs, notre Service Clients International
à Genève, ou consulter notre site internet www.patek.com.
REMONTAGE
Ce sont les actions du poignet qui arment le système
de remontage de votre montre automatique. Hors
poignet et complètement remontée, elle bénéficie
d’une réserve de marche de 43 heures minimum.
Si, pour être restée trop longtemps au repos, votre
montre s’est arrêtée, il convient de la remonter
manuellement en donnant environ 20 tours de
couronne.
Il est préférable de remonter votre montre hors
poignet, afin de ne pas exercer sur la couronne
des pressions latérales qui, répétées au fil des
années, risqueraient d’endommager le tube de la
couronne de remontoir.
Il en est de même pour la mise à l’heure pour laquelle
nous vous recommandons de n’utiliser que deux
doigts et de faire levier avec l’ongle pour tirer la
couronne de remontoir.
CHANGEMENT DU FOND
Votre montre est livrée avec un fond en verre saphir
et un fond plein interchangeables. Seul un maître
horloger qualifié chez Patek Philippe à Genève peut
effectuer cette opération de changement.
POINÇON PATEK PHILIPPE
Label de qualité globale, le Poinçon Patek Philippe
s’applique à l’ensemble de la montre finie, en
englobant à la fois le mouvement, le boîtier, le
cadran, les aiguilles, les poussoirs, les bracelets,
les fermoirs, ainsi que tous les autres éléments
concourant à la bonne marche ou à l’esthétique
d’un garde-temps. Couvrant à la fois les aspects
techniques, fonctionnels et esthétiques, il ne
met pas seulement en valeur la bienfacture de la
montre, mais aussi sa précision, sa fiabilité, ainsi
que la qualité du service. Il intègre par là même
tous les savoir-faire et signes distinctifs liés à la
conception, à la fabrication et à l’entretien à long
terme d’un garde-temps d’exception.

Caractéristiques du mouvement
CALIBRE : R 27 PS
DIAMÈTRE : 28 MM
EPAISSEUR : 5.05 MM
NOMBRE DE COMPOSANTS : 342
NOMBRE DE RUBIS : 39
RÉSERVE DE MARCHE : MIN. 43 HEURES - MAX. 48 HEURES
MASSE OSCILLANTE : MINI-ROTOR EN OR 22 CARATS GUILLOCHÉ
REMONTAGE UNIDIRECTIONNEL
BALANCIER : GYROMAX®
FRÉQUENCE : 21 600 ALTERNANCES PAR HEURE (3 HZ)
SPIRAL : SPIROMAX®
SIGNE DISTINCTIF : POINÇON PATEK PHILIPPE

Deutsch

Einführung
Diese Minutenrepetition mit automatischem Aufzug
besitzt „Kathedralen“-Tonfedern, die doppelt so
lang wie klassische Tonfedern sind und mit einem
besonders vollen und tragenden Klang überzeugen.
Mit ihrem Weißgoldgehäuse und dem cremefarbe-
nen Email-Zifferblatt mit aufgesetzten Breguet-
Goldziffern ist sie auch für das Auge ein Vergnügen.
Die „Kathedralen“-Tonfeder
Um die akustische Qualität einer Armbanduhr
mit Minutenrepetition zu optimieren, sind die
„Kathedralen“-Tonfedern nicht nur einmal,
sondern fast zweimal um das Uhrwerk herum
geführt. Sie sind dadurch fast doppelt so lang
wie herkömmliche Tonfedern und verfügen über
eine höhere Schwingstabilität und bessere akus-
tische Eigenschaften.
Referenz 5178
Kaliber R 27 PS
Armbanduhr mit Minutenrepetition
und automatischem Aufzug.

Die Minutenrepetition
Die Minutenrepetition lässt auf Wunsch die
Stunden, Viertelstunden und die seit der letzten
Viertelstunde verstrichenen Minuten erklingen.
Dazu schlägt ein erstes Hämmerchen die Anzahl
Stunden auf einer tiefen Tonfeder. Danach schla-
gen zwei Hämmerchen die Anzahl Viertelstunden
durch je einen Doppelschlag auf der hohen und
der tiefen Tonfeder. Zum Schluss lässt das zweite
Hämmerchen die Anzahl der seit der letzten Vier-
telstunde verstrichenen Minuten auf der hohen
Tonfeder ertönen.
12 tiefe Schläge, drei Doppelschläge hoch-tief, 14
hohe Schläge: So erklingt die Melodie der Uhrzeit
12 Uhr 59 Minuten (mit insgesamt 32 Schlägen).
Einstellungen
• Ziehen Sie vor jeder Korrektur oder Einstellung die
Uhr von Hand auf (20 Umdrehungen der Aufzugskrone).
• Ziehen Sie die Aufzugskrone (1).
• Drehen Sie die Zeiger vorwärts.
• Drücken Sie die Aufzugskrone wieder ans Gehäuse (2).
Bedienungsanleitung
Die Schlagsequenz der Minutenrepetition muss
vollständig beendet sein, bevor diese erneut
ausgelöst werden darf. Achtung: Betätigen Sie
auf keinen Fall die Aufzugskrone, solange die
Minutenrepetition die Zeit anschlägt sowie in
den 30 darauf folgenden Sekunden. Andernfalls
riskieren Sie eine Beschädigung des Schlagwerks,
deren Behebung nicht durch die Garantie ge-
deckt ist.
Um das Schlagwerk auszulösen, bewegen Sie den
Schieber (3) bis zum Anschlag nach oben. Lassen Sie
ihn vollständig los, ohne ihn nach unten zu ziehen.
Jetzt schlagen zwei Hämmerchen auf einer hoch und
einer tief gestimmten Tonfeder die Stunden, Vier-
telstunden und Minuten. Falls das Uhrwerk während
längerer Zeit stehen geblieben ist, kann es vorkom-
men, dass das Läutwerk nicht die richtige Uhrzeit
schlägt, weil sich das Öl an einigen Stellen des Me-
chanismus verdickt hat. Dies ist völlig normal und hat
keine weiteren Folgen. Nach ein oder zwei Stunden
wird das Schlagwerk wieder korrekt funktionieren.
Empfehlungen
WASSERDICHTHEIT
Auch wenn Ihre Uhr über Dichtungen an der
Aufzugskrone und am Gehäuseboden verfügt, ist
sie aufgrund des Gehäuseschlitzes für den Minu-
tenrepetitionsschieber nicht gegen Feuchtigkeit
geschützt.
Geben Sie deshalb acht, dass Ihre Uhr keinesfalls mit
Flüssigkeiten in Berührung kommt.
WARTUNG
Wir empfehlen Ihnen, Ihre Uhr mindestens alle
drei bis fünf Jahre einer Revision unterziehen
zu lassen. Bringen Sie Ihre Uhr hierfür zu einer
offiziellen Patek Philippe-Verkaufsstelle, von wo
sie in unsere Manufaktur nach Genf weitergelei-
tet wird, die als einzige für den Unterhalt von
Uhren mit Minutenrepetition autorisiert ist. Sie
erhalten dadurch die Gewähr, dass Ihre Uhr von
einem Patek Philippe-Meisteruhrmacher in Genf
kontrolliert und revidiert wird.
1
2
3

Der Meisteruhrmacher wird das Uhrwerk voll-
ständig zerlegen, alle Einzelteile reinigen, prüfen
und sie sorgfältig ölen, bevor er sie wieder zusam-
mensetzt. Nach einer eingehenden Prüfung aller
Funktionen und einer eventuellen Regulierung
der Hemmung kümmert er sich noch mindestens
zwei Wochen lang um die Gangregulierung Ihrer
Uhr.
Gehäuse und Schließe werden nach Ihren Wün-
schen poliert, und Sie werden Ihre Uhr in makel-
losem Zustand zurück erhalten. Die ganze Revi-
sion kann mehrere Wochen dauern, da jede Uhr
die kompletten Testreihen durchlaufen muss, um
den hohen Qualitätsvorgaben von Patek Philippe
zu genügen.
Wenden Sie sich für allfällige Fragen bezüglich
des Unterhalts Ihrer Uhr an die nächste offizielle
Patek Philippe-Verkaufsstelle, an unseren inter-
nationalen Kundendienst in Genf oder besuchen
Sie unsere Website im Internet unter www.patek.com.
AUFZUG
Ihre Uhr wird am Handgelenk getragen und durch die
Bewegungen des Unterarms automatisch aufgezogen.
Wird sie nicht getragen und ist sie vollständig aufge-
zogen, verfügt Ihre Uhr über eine Gangreserve von
mindestens 43 Stunden. Falls sie längere Zeit nicht ge-
tragen wurde und stehen blieb, lässt sie sich mit ca. 20
Umdrehungen der Aufzugskrone von Hand aufziehen.
Ziehen Sie Ihre Uhr auf, bevor Sie diese anle-
gen. Sie vermeiden dadurch seitlichen Druck
auf die Aufzugswelle, der im Lauf der Jahre das
Aufzugsrohr in Mitleidenschaft ziehen könnte.
Dasselbe gilt für das Stellen der Zeiger. Bitte
drehen Sie die Krone zwischen zwei Fingerkup-
pen und benützen Sie die Fingernägel, um die
Krone vom Gehäuse weg zu ziehen.
AUSTAUSCH DES GEHÄUSEBODENS
Ihre Uhr wird mit einem Saphirglasboden sowie
einem austauschbaren Massivboden geliefert. Der
Austausch der Gehäuseböden darf ausschließlich
durch einen Meisteruhrmacher bei Patek Philippe
in Genf erfolgen.
PATEK PHILIPPE SIEGEL
Das Patek Philippe Siegel ist ein umfassendes Gü-
tezeichen und gilt für die ganze fertig gestellte
Uhr mit Uhrwerk, Gehäuse, Zifferblatt, Zeigern,
Drückern, Armbändern, Schließen sowie allen
weiteren Elementen, die für den guten Gang und
das Aussehen der Uhr besorgt sind. Es gilt für
alle technischen, funktionalen und ästhetischen
Aspekte und berücksichtigt nicht nur die kunst-
fertige Machart der Uhr, sondern auch ihre Gang-
genauigkeit, ihre Zuverlässigkeit und die Qualität
des Service. Gleichzeitig umfasst es auch das ge-
samte Können und die besonderen Fertigkeiten
im Zusammenhang mit der Entwicklung, der Fer-
tigung und der langfristigen Wartung des außer-
gewöhnlichen Zeitmessers.

Technische Merkmale des Uhrwerks
KALIBER: R 27 PS
DURCHMESSER: 28 MM
HÖHE: 5.05 MM
ANZAHL EINZELTEILE: 342
ANZAHL RUBINE: 39
GANGRESERVE: MIN. 43 STUNDEN - MAX. 48 STUNDEN
AUFZUGSROTOR: GUILLOCHIERTE MINI-ROTOR AUS 22 KARAT GOLD,
EINSEITIG AUFZIEHEND
UNRUH: GYROMAX®
FREQUENZ: 21.600 HALBSCHWINGUNGEN/STUNDE (3 HZ)
SPIRALE: SPIROMAX®
BESONDERES MERKMAL: PATEK PHILIPPE SIEGEL
