Reference 5539
Caliber R TO 27 PS
Manually wound wristwatch with minute repeater,
tourbillon, and subsidiary seconds.

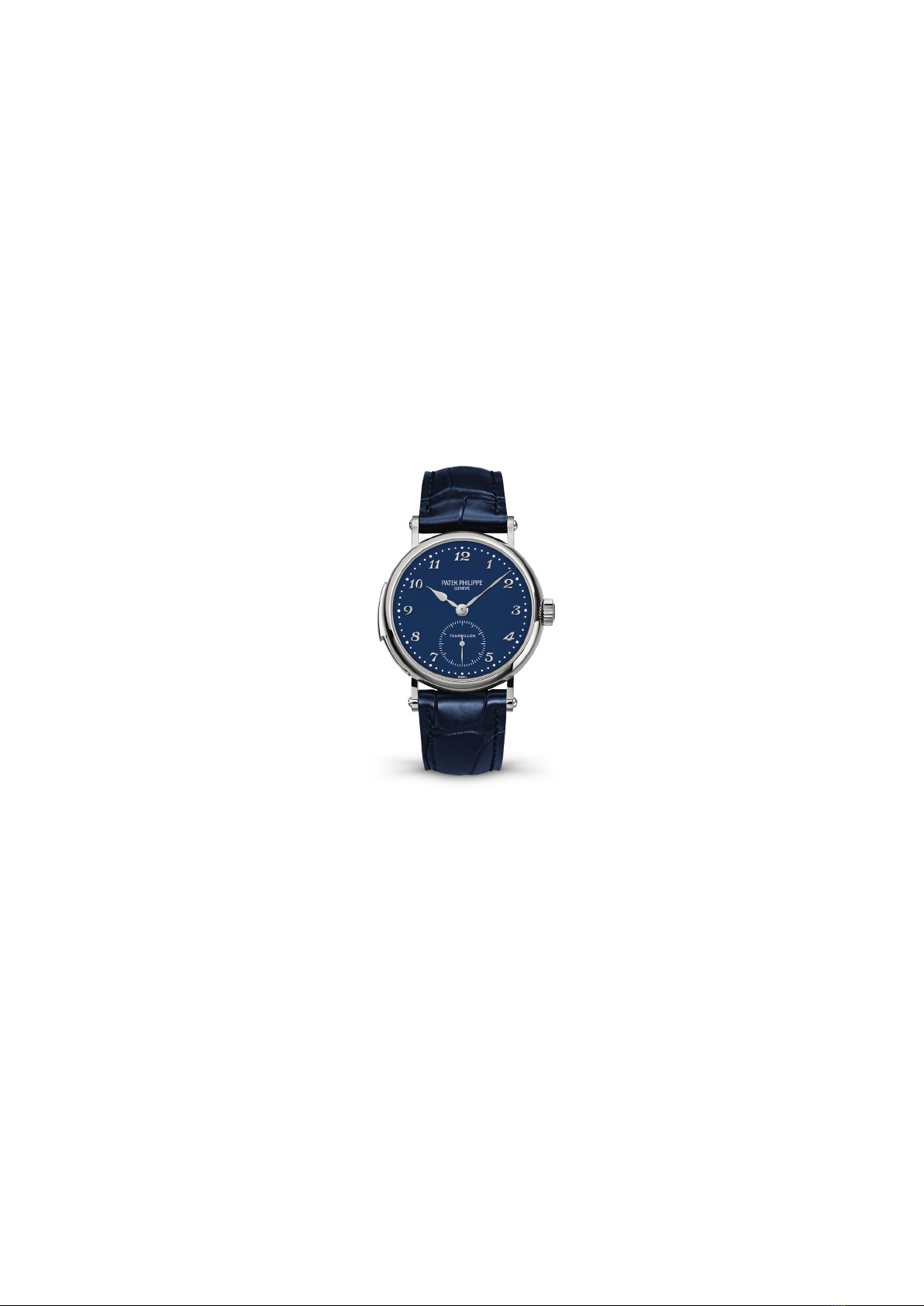

The reference 5539 was inspired by a legendary
predecessor. It incorporates a minute repeater and
a tourbillon in a white-gold officer’s-style case
with fascinating vintage looks.
The blue enamel face, a paragon of sleek elegance,
showcases applied Breguet numerals and has a
subsidiary seconds dial at 6 o’clock.

The tourbillon
In the course of the 18th century, watchmakers
discovered that the rate deviations of their move-
ments were, in the final analysis, caused by the tiny
hairsprings which together with the balance con-
stitute the oscillator of every timepiece. Since its
center of gravity does not coincide with the
geometric center of the spring, its regular breath-
ing is negatively affected by the earth’s pull in any
orientation except horizontal. The tourbillon
corrects this systemic “positional” error. This is
done by integrating the balance and the escape-
ment in a hinged cage that rotates about its axis
once a minute. On this orbit, the slightly eccentric
center of gravity of the hairspring revolves around
the center of the cage every 60 seconds, so the
positional error is automatically offset by progression,
regardless of the orientation of the spring.
The minute repeater
On demand, the minute repeater strikes the hours,
the quarter-hours, and then the minutes that
have elapsed since the last quarter-hour. The first
hammer strikes the hours on the low-pitched
gong with one strike for each hour. Subsequently,
each quarter-hour is sounded as an alternat-
ing double strike by two hammers on both the
high- and low-pitched gongs. Finally, the second
hammer strikes the high-pitched gong to count
the number of minutes that have passed since
the last quarter-hour. At 12:59, for instance, the
melody consists of 12 low sounds, 3 double
high/low sounds, and 14 high sounds (totaling the
maximum of 32 strikes).

Functions and settings

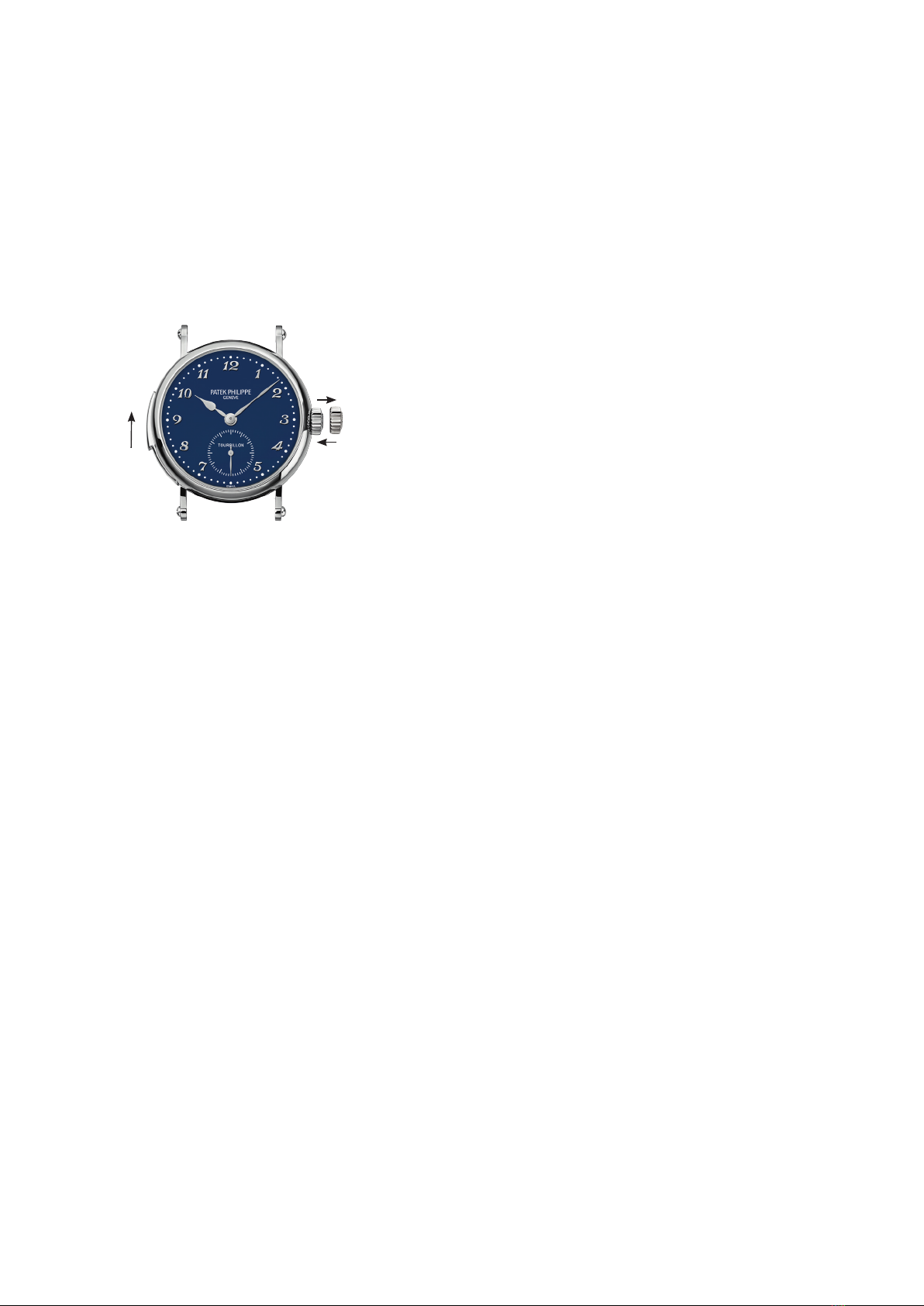

HANDSETTING
• BEFORE YOU PERFORM ANY CORRECTIONS OR SETTINGS,
WIND THE WATCH BY HAND (10 TURNS OF THE WINDING CROWN).
• PULL THE CROWN OUT (1).
• TURN THE HANDS IN EITHER DIRECTION.
• PUSH THE WINDING CROWN HOME AGAIN (2).
Minute repeater
The strike sequence of the minute repeater
must be allowed to end completely before it
is activated again.
Caution: Never actuate the winding crown as
long as the repeater is working and for 30 seconds
thereafter. Doing so could cause damage to the
repeating mechanism which would not be covered
by the warranty.
To activate the striking mechanism, push the slide
(3) all the way up.
Now release it completely – do not pull it down!
Two small hammers will now strike the hours,
quarter-hours, and minutes on two gongs of low
and high pitch.
If the watch was set aside unwound for an extended
period of time, the minute repeater might not in-
dicate the correct time on the first try. This may
happen if the oil is not evenly distributed but has
no negative consequences. The striking mechanism
will function correctly again within one or two
hours after the watch has been rewound.
Recommendations
wATEr rESISTANcE
Although your watch is equipped with a water-re-
sistant crown, it is not protected at all against the
ingress of moisture because of the slot for the minute
repeater slide. Therefore, exercise care to ensure
that liquid does not come into contact with your
watch.
wINDING
When fully wound, your wristwatch has a power
reserve of at least 40 hours. We recommend that
you wind your watch at about the same time ev-
ery day. We advise you to wind the watch before
you put it on. This way, you can avoid lateral pres-
sure on the winding stem which, in the course of
the years, could damage the stem tube. The same
applies to handsetting. Please use your fingernails
to pull the crown out and turn it gently between two
fingertips.
3
1
2

Care and maintenance
SErvIcE
We recommend that you have your watch serviced
at least once every three to five years. For this
purpose, we suggest you take it to an Authorized
Patek Philippe Retailer who will send it to our
Geneva manufacture, the only location authorized
to service watches with minute repeaters. You can
then be assured that your watch will be inspected
and overhauled by a qualified master watchmaker
at Patek Philippe headquarters in Geneva.
The master watchmaker will completely disassem-
ble the movement and then inspect, clean, and lu-
bricate all the individual parts prior to reassembly.
All functions of the watch will also be tested in
detail and the escapement regulated if necessary.
Finally, its rate accuracy will be monitored and
precision-adjusted for a further period of at least
two weeks.
The case and buckle will be polished as per your
instructions and your watch will be returned to
you in mint condition. The entire process may
take several weeks because each watch must
undergo a complete series of tests to fulfill the
strict quality criteria of Patek Philippe.
If you have any questions regarding the maintenance of
your watch, contact the Authorized Patek Philippe Retailer
nearest you or our International Customer Service depart-
ment in Geneva, or visit www.patek.com.
cHANGING THE cASE bAck
Your watch comes with a sapphire-crystal case
back and a separate solid precious metal back.
Only qualified master watchmakers at the Patek
Philippe workshops in Geneva are authorized to
exchange the backs.
pATEk pHIlIppE SEAl
The Patek Philippe Seal is a global emblem of qual-
ity that applies to the completed and fully cased
watch. It covers the movement, the case, the dial,
the hands, the pushers, the straps and bracelets,
the clasps, as well as all other components that
contribute to the accuracy and aesthetic appeal
of a watch. It takes technical, functional, and
design-related aspects into account and also cov-
ers the visual appearance of the watch, its rate
accuracy and dependability, as well as the quality
of the customer service to which its owner is en-
titled. It encompasses the entire know-how and
the unique facets that govern the development,
production, and long-term maintenance of an
exceptional timepiece.

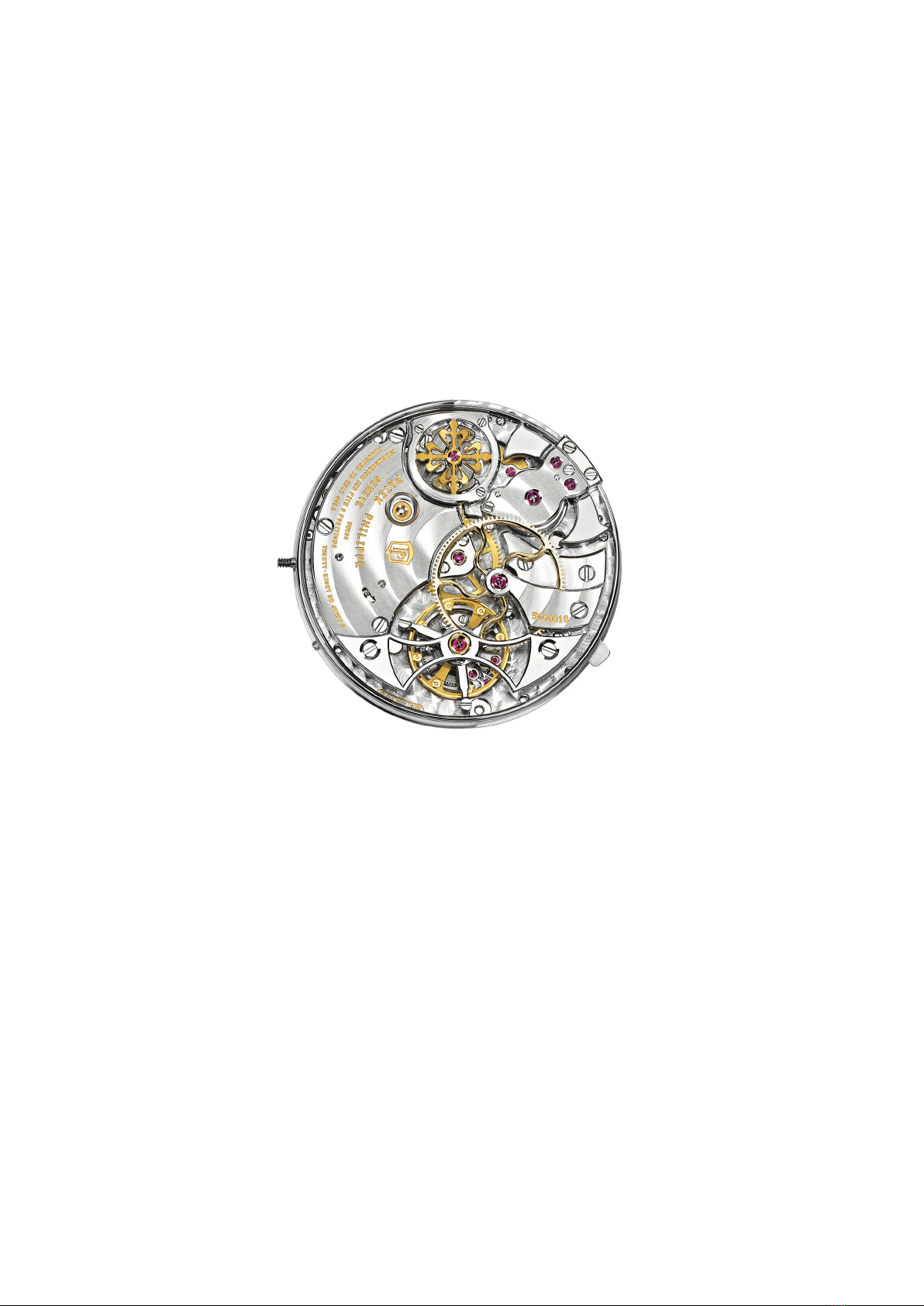

CALIBER: R TO 27 PS
TOURBILLON: ONE REVOLUTION PER MINUTE
DIAMETER: 28 MM
HEIGHT: 6.58 MM
NUMBER OF PARTS: 336
NUMBER OF JEWELS: 28
POWER RESERVE: MIN. 40 HOURS - MAX. 48 HOURS
BALANCE: GYROMAX ®
FREQUENCY: 21,600 SEMI-OSCILLATIONS PER HOUR (3 HZ)
BALANCE SPRING: BREGUET
HALLMARK : PATEK PHILIPPE SEAL
Movement technical data

Français

Référence 5539
Calibre R TO 27 PS
Montre-bracelet répétition minutes. Tourbillon.
Petite aiguille de seconde, à remontage manuel.
La référence 5539, héritière d’un modèle de
légende, allie une répétition minutes et un tour-
billon dans un boîtier « Officier » en or gris aux
lignes pures soulignant son style vintage.
Le cadran en émail bleu, modèle d’élégance et de
sobriété, s’orne de chiffres Breguet appliques et
d’une petite seconde à 6 heures.

Le tourbillon
Au XVIIIe siècle, on découvrit que le petit res-
sort appelé «spiral» – qui forme avec le balancier
l’organe réglant de la montre – était responsable
d’une erreur de marche du mouvement. Le centre
de gravité du ressort n’étant pas situé en son
centre géométrique, l’attraction terrestre per-
turbe la régularité de ses oscillations chaque fois
que la montre n’est pas en position horizontale.
Le tourbillon permet de corriger ce phénomène.
Pour ce faire, l’organe réglant et l’échappement
sont logés dans une cage mobile qui tourne sur
elle-même en 60 secondes. Au cours de cette
rotation, le centre de gravité du spiral tourne
aussi en une minute autour de l’axe, ce qui per-
met de compenser automatiquement les écarts
de marche dus aux changements de position de
la montre.
La répétition minutes
La répétition minutes sonne, sur demande, les
heures, les quarts ainsi que les minutes écoulées
depuis le dernier quart. Le premier marteau sonne
les heures en frappant un coup par heure écou-
lée sur le timbre grave. La sonnerie des quarts
est ensuite assurée par deux marteaux qui frap-
pent alternativement sur le timbre aigu puis sur le
timbre grave. Le deuxième marteau vient ensuite
frapper, sur le timbre aigu, le nombre de minutes
écoulées depuis le dernier quart.
12 coups graves, 3 doubles coups, 14 coups aigus :
ainsi se fait entendre le son mélodieux de 12 heures,
59 minutes (totalisant le maximum de 32 coups).

Fonctions et corrections
RÉGLAGES
• EFFECTUEZ UN REMONTAGE MANUEL AVANT TOUTE CORRECTION
OU MANIPULATION (10 TOURS DE COURONNE)
• TIREZ LA COURONNE DE REMONTOIR (1)
• RÉGLEZ L’HEURE VERS L’AVANT OU VERS L’ARRIÈRE
• REPOUSSEZ LA COURONNE DE REMONTOIR (2)
Répétition minutes
Veuillez attendre que la répétition ait fini de
sonner avant de l’actionner à nouveau.
Attention: veillez à ne manipuler en aucun cas
la couronne de remontoir pendant le fonction-
nement de la sonnerie, ainsi que pendant les 30
secondes suivantes. Vous risqueriez de causer au
mécanisme de la sonnerie des dommages qui ne
seraient pas couverts par la garantie.
Si vous désirez armer le mécanisme de sonne-
rie, poussez le verrou de déclenchement (3)
vers le haut jusqu’à sa butée. Relâchez-le sans
le maintenir ni accompagner son retour. Deux
petits marteaux sonneront sur deux timbres, au
son grave et aigu, les heures, les quarts et les
minutes. Après un arrêt prolongé du mouve-
ment, il se peut que la sonnerie n’indique pas
l’heure juste. Il s’agit d’un phénomène normal
sans conséquences, les huiles ayant pu figer
certaines parties du mécanisme. La sonnerie
fonctionnera à nouveau correctement au bout de
quelques dizaines de minutes.
Recommandations
EtAnchÉitÉ
Même si votre montre est équipée d’une cou-
ronne étanche, le mécanisme du verrou de son-
nerie ne permet aucune protection contre l’hu-
midité.
Veillez donc à ce qu’aucun liquide n’entre en
contact avec votre montre.
REmontAGE
Complètement remontée, votre montre-bracelet
bénéficie d’une réserve de marche de 40 heures
minimum. Il est conseillé de la remonter chaque
jour à la même heure. Il est préférable de remon-
ter votre montre hors poignet, afin de ne pas exercer
sur la couronne des pressions latérales, qui, répétées
au fil des années, risqueraient d’endommager le tube
de la couronne de remontoir. Il en est de même pour
la mise à l’heure pour laquelle nous vous recomman-
dons de n’utiliser que deux doigts et de faire levier
avec l’ongle pour tirer la couronne de remontoir.
3
1
2

EntREtiEn
Nous vous recommandons de faire entretenir
votre montre au moins une fois tous les trois à
cinq ans. Nous vous suggérons pour cela de la
remettre à un agent agréé Patek Philippe qui se
chargera de l’envoyer à Genève où sont exclu-
sivement entretenues les montres à répétition
minutes. Vous serez ainsi assuré que votre montre
sera contrôlée par un maître horloger qualifié
chez Patek Philippe, à Genève.
Le maître horloger démontera complètement le
mouvement, nettoiera tous ses composants, le
vérifiera et le lubrifiera lors de son remontage.
Après avoir testé le bon fonctionnement de la
montre et procédé, si nécessaire, au réglage de
l’échappement, il gardera la montre au moins
deux semaines supplémentaires afin d’en régler
la marche.
Le boîtier et la boucle seront polis à votre conve-
nance et votre montre vous sera retournée en par-
fait état. L’ensemble du service prendra plusieurs
semaines, car il dépend de la procédure de tests
complète établie pour répondre aux normes de
qualité Patek Philippe.
Pour toute question concernant l’entretien de votre montre,
vous pouvez prendre contact avec nos distributeurs, notre
Service Clients International à Genève, ou consulter notre
site internet www.patek.com.
chAnGEmEnt du fond
Votre montre est livrée avec un fond en verre
saphir et un fond plein interchangeables. Seul un
maître horloger qualifié chez Patek Philippe à Ge-
nève peut effectuer cette opération de changement.
poinçon pAtEk phiLippE
Label de qualité globale, le Poinçon Patek Philippe
s’applique à l’ensemble de la montre finie, en en-
globant à la fois le mouvement, le boîtier, le cadran,
les aiguilles, les poussoirs, les bracelets, les fermoirs,
ainsi que tous les autres éléments concourant à la
bonne marche ou à l’esthétique d’un garde-temps.
Couvrant à la fois les aspects techniques, fonction-
nels et esthétiques, il ne met pas seulement en valeur
la bienfacture de la montre, mais aussi sa précision,
sa fiabilité, ainsi que la qualité du service. Il intègre
par là même tous les savoir-faire et signes distinctifs
liés à la conception, à la fabrication et à l’entretien
à long terme d’un garde-temps d’exception.

CALIBRE: R TO 27 PS
TOURBILLON: UNE ROTATION PAR MINUTE
DIAMÈTRE: 28 MM
ÉPAISSEUR: 6,58 MM
NOMBRE DE COMPOSANTS: 336
NOMBRE DE RUBIS: 28
RÉSERVE DE MARCHE: 40 HEURES MIN. - 48 HEURES MAX.
BALANCIER: GYROMAX ®
FRÉQUENCE: 21 600 ALTERNANCES PAR HEURE (3HZ)
SPIRAL: BREGUET
SIGNE DISTINCTIF : POINÇON PATEK PHILIPPE
Caractéristiques techniques du mouvement

Deutsch

Referenz 5539
Kaliber R TO 27 PS
Armbanduhr mit Minutenrepetition. Tourbillon.
Kleiner Sekundenzeiger. Handaufzug.
Die Referenz 5539 steht in der Tradition
eines legendären Modells und vereint eine
Minutenrepetition mit einem Tourbillon in
einem Offiziersgehäuse aus Weißgold, dessen
klare Linien das traditionelle Design betonen.
Das blaue Emailzifferblatt, ein Vorbild für
schlichte Eleganz, trägt aufgesetzte Breguet-
Ziffern und eine kleine Sekunde bei 6 Uhr.

Das Tourbillon
Bereits im 18. Jahrhundert wurde erkannt, dass die
Ursache eines Gangfehlers von Uhrwerken in der
kleinen Spiralfeder zu suchen war, die zusammen
mit der Unruh das Regelorgan der Uhr bildet. Da
ihr Schwerpunkt nicht exakt im geometrischen
Zentrum liegt, wird ihr regelmäßiges Schwingen au-
ßerhalb der horizontalen Lage durch die Schwer-
kraft negativ beeinflusst.
Das Tourbillon kann diesen „Lagenfehler“ korrigieren.
Zu diesem Zweck werden die Unruh und die
Hemmung in ein Drehgestell eingebaut, das sich
einmal pro Minute um seine eigene Achse bewegt.
Im Lauf dieser Rotation läuft auch der leicht
exzentrische Schwerpunkt der Spirale alle 60
Sekunden einmal um das Zentrum des Drehge-
stell herum, wodurch der Lagenfehler in wech-
selnden Positionen automatisch ausgeglichen wird.
Die Minutenrepetition
Die Minutenrepetition lässt auf Wunsch die
Stunden, Viertelstunden und die seit der letzten
Viertelstunde verstrichenen Minuten erklingen.
Dazu schlägt ein erstes Hämmerchen die Anzahl
Stunden auf einer tiefen Tonfeder. Danach schla-
gen zwei Hämmerchen die Anzahl Viertelstun-
den durch je einen Doppelschlag auf der hohen
und der tiefen Tonfeder. Zum Schluss lässt das
zweite Hämmerchen die Anzahl der seit der letz-
ten Viertelstunde verstrichenen Minuten auf der
hohen Tonfeder ertönen.
12 tiefe Schläge, drei Doppelschläge hoch-tief, 14
hohe Schläge: So erklingt die Melodie der Uhrzeit
12 Uhr 59 Minuten (mit insgesamt 32 Schlägen).

Funktionen und Einstellvorrichtungen
EINSTELLUNGEN
• ZIEHEN SIE VOR JEDER KORREKTUR ODER EINSTELLUNG DIE UHR
VON HAND AUF (10 UMDREHUNGEN DER AUFZUGSKRONE).
• ZIEHEN SIE DIE AUFZUGSKRONE (1).
• DREHEN SIE DIE ZEIGER VOR- ODER RÜCKWÄRTS.
• DRÜCKEN SIE DIE AUFZUGSKRONE WIEDER ANS GEHÄUSE (2).
Minutenrepetition
Die Schlagsequenz der Minutenrepetition
muss vollständig beendet sein, bevor diese
erneut ausgelöst werden darf. Ach-
tung: Betätigen Sie auf keinen Fall die Auf
zugskrone, solange die Minutenrepetition die Zeit
anschlägt sowie in den 30 darauf folgenden Se-
kunden. Andernfalls riskieren Sie eine Beschä-
digung des Schlagwerks, deren Behebung nicht
durch die Garantie gedeckt ist. Um das Schlag-
werk auszulösen, bewegen Sie den Schieber
(3) bis zum Anschlag nach oben. Lassen Sie ihn
vollständig los, ohne ihn nach unten zu zie-
hen. Jetzt schlagen zwei Hämmerchen auf
einer hoch und einer tief gestimmten Tonfe-
der die Stunden, Viertelstunden und Minuten.
Falls das Uhrwerk während längerer Zeit stehen
geblieben ist, kann es vorkommen, dass das Läutwerk
nicht die richtige Uhrzeit schlägt, weil sich das Öl
an einigen Stellen des Mechanismus festgesetzt
hat. Dies ist völlig normal und hat keine weiteren
Folgen. Nach ein oder zwei Stunden wird das
Schlagwerk wieder korrekt funktionieren.
Empfehlungen
wasserdichtheit
Auch wenn Ihre Uhr über eine wasserdichte Aufzugs-
krone verfügt, ist sie aufgrund des Gehäuseschlitzes
für den Minutenrepetitionsschieber nicht gegen
Feuchtigkeit geschützt. Geben Sie deshalb acht, dass Ihre
Uhr keinesfalls mit Flüssigkeiten in Berührung kommt.
aufzug
Vollständig aufgezogen verfügt Ihre Armbanduhr
über eine Gangreserve von mindestens 40 Stun-
den. Wir empfehlen Ihnen, Ihre Uhr jeden Tag in
etwa zur selben Tageszeit aufzuziehen.
Ziehen Sie Ihre Uhr auf, bevor Sie diese anlegen.
Sie vermeiden dadurch seitlichen Druck auf die
Aufzugswelle, der im Lauf der Jahre das Aufzugs-
rohr in Mitleidenschaft ziehen könnte.
Dasselbe gilt für das Stellen der Zeiger. Bitte dre-
hen Sie die Krone zwischen zwei Fingerkuppen
und benützen Sie die Fingernägel, um die Krone
vom Gehäuse weg zu ziehen.
3
1
2

wartung
Wir empfehlen Ihnen, Ihre Uhr mindestens alle
drei bis fünf Jahre einer Revision unterziehen
zu lassen. Bringen Sie Ihre Uhr hierfür zu einer
offiziellen Patek Philippe-Verkaufsstelle, von wo
sie in unsere Manufaktur nach Genf weitergeleitet
wird, die als einzige für den Unterhalt von Uhren
mit Minutenrepetition autorisiert ist. Sie erhalten
dadurch die Gewähr, dass Ihre Uhr von einem
Patek Philippe-Meisteruhrmacher in Genf
kontrolliert und revidiert wird. Der Meis-
teruhrmacher wird das Uhrwerk voll-
ständig zerlegen, alle Einzelteile reinigen, prüfen
und sie sorgfältig ölen, bevor er sie wieder zusam-
mensetzt. Nach einer eingehenden Prüfung aller
Funktionen und einer eventuellen Regulierung der
Hemmung kümmert er sich noch mindestens zwei
Wochen lang um die Gangregulierung Ihrer Uhr. Ge-
häuse und Schließe werden nach Ihren Wünschen
poliert, und Sie werden Ihre Uhr in makellosem
Zustand zurück erhalten. Die ganze Revision kann
mehrere Wochen dauern, da jede Uhr die komplet-
ten Testreihen durchlaufen muss, um den hohen
Qualitätsvorgaben von Patek Philippe zu genügen.
Wenden Sie sich für allfällige Fragen bezüglich des Un-
terhalts Ihrer Uhr an die nächste offizielle Patek Philippe-
Verkaufsstelle, an unseren internationalen Kundendienst
in Genf oder besuchen Sie unsere Website im Internet unter
www.patek.com
austausch des gehäusebodens
Ihre Uhr wird mit einem Saphirglasboden sowie
einem austauschbaren Massivboden geliefert. Der
Austausch der Gehäuseböden darf ausschließlich
durch einen Meisteruhrmacher bei Patek Philippe
in Genf erfolgen.
patek philippe siegel
Das Patek Philippe Siegel ist ein umfassendes Gü-
tezeichen und gilt für die ganze fertig gestellte
Uhr mit Uhrwerk, Gehäuse, Zifferblatt, Zeigern,
Drückern, Armbändern, Schließen sowie allen
weiteren Elementen, die für den guten Gang und
das Aussehen der Uhr besorgt sind. Es gilt für
alle technischen, funktionalen und ästhetischen
Aspekte und berücksichtigt nicht nur die kunst-
fertige Machart der Uhr, sondern auch ihre Gang-
genauigkeit, ihre Zuverlässigkeit und die Qualität
des Service. Gleichzeitig umfasst es auch das ge-
samte Können und die besonderen Fertigkeiten
im Zusammenhang mit der Entwicklung, der Fer-
tigung und der langfristigen Wartung des außer-
gewöhnlichen Zeitmessers.

KALIBER: R TO 27 PS
TOURBILLON: EINE UMDREHUNG PRO MINUTE
DURCHMESSER: 28 MM
HÖHE: 6,58 MM
ANZAHL EINZELTEILE: 336
ANZAHL RUBINE: 28
GANGRESERVE: MIN. 40 STUNDEN - MAX. 48 STUNDEN
UNRUH: GYROMAX ®
FREQUENZ: 21.600 HALBSCHWINGUNGEN / STUNDE (3Hz)
SPIRALE: BREGUET
BESONDERES MERKMAL : PATEK PHILIPPE SIEGEL
Technische Merkmale des Uhrwerks
