Pattfield Ergo Tools PE-800 TBM User manual

Tischbohrmaschine 800 W
Perceuse à colonne 800 W
Trapano da banco 800 W
Tafelboormachine 800 W
Pelarborr 800 W
Stolní vrtačka 800 W
Stolná vŕtačka 800 W
Maşină de găurit de masă 800 W
Bench Drill 800 W
DE
SV
IT
SK
FR
CZ
NL
RO
GB
PE-800 TBM
Übersetzung der Originalbetriebsanleitung
Traduction de la notice originale
Traduzione delle istruzioni originali
Vertaling van de oorspronkelijke gebruiksaanwijzing
Översättning av originalbruksanvisning
Překlad originálního návodu k použití
Preklad pôvodného návodu na použitie
Traducere a instrucțiunilor originale
Original Instructions
Deutsch2
Français18
Italiano34
Nederlands48
Svenska62
Česky76
Slovenčina90
Română106
English120

DE2DE 3
Vielen Dank!
Wir sind überzeugt, dass dieses Werkzeug
Ihre Erwartungen übertreen wird, und wün-
schen Ihnen viel Freude damit.
Bitte lesen Sie diese Bedienungsanleitung
vollständig durch, und beachten Sie die Si-
cherheitshinweise.
Zeichenerklärung
Bitte lesen Sie diese Bedienungsanlei-
tung aufmerksam durch, und bewah-
ren Sie diese für späteren Gebrauch
auf.
Zur Vorbeugung von Augenverletzun-
gen Schutzbrille tragen.
Zum Schutz Ihrer Haare ein Haarnetz
tragen.
Achtung! Unfall- und Verletzungsgefahr
sowie schwere Sachschäden möglich.
Nennleistung
Nennspannung
Spindeldrehzahl
Bohrfutterkapazität
Max. Bohrhub
Lieferumfang
1x Grundplatte, Befestigungsschrauben
1x Säule
1x Bohrtischfuß, Klemmhebel, Schneckenan-
trieb, Kurbel
1x Bohrtisch
3x Gri
1x Schraubensatz & Innensechskantschlüssel
1x Motoreinheit
1x Bohrfutter, Bohrspindel, Metallplatte und
Bohrfutterschlüssel
1x Späneschutz und Späneschutzbefestigung
1x Schneckenantrieb und Feststellring
1x Maschinenschraubstock
Falls Teile fehlen oder beschädigt sind, wenden
Sie sich bitte an Ihren HORNBACH-Markt.
Inhaltsverzeichnis
Lieferumfang 1
Zeichenerklärung 1
Sicherheitshinweise 2
Konformitätserklärung 5
Produktübersicht 6
Verwendung des Werkzeugs 6
Bestimmungsgemäße Verwendung 6
Einstellungen 7
Technische Daten 8
Fehlerbehebung 8
Geräusch und Vibration 9
Pflege und Wartung 9
Garantie 10
Entsorgung 12
Lieferumfang
Etendue de livraison
Materiale compreso nella fornitura
Leveringsomvang
Leveransomfång
Rozsah dodávky
Rozsah dodávky
Volumul livrat
Scope of delivery
DE
SV
IT
SK
FR
CZ
NL
RO
GB
1x 1x 1x 1x
3x 1x
1x 1x
1x 1x
1x
Deutsch

DE4DE 5
Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE ZU
ELEKTROWERKZEUGEN
WARNUNG: Alle Sicherheitshinweise
und Anweisungen durchlesen. Die
Nichtbefolgung der Warnhinweise und Anwei-
sungen kann zu Stromschlägen, Bränden und/
oder schweren Körperverletzungen führen.
Alle Warnhinweise und Anweisungen für
späteren Gebrauch aufbewahren.
Der in den Warnhinweisen verwendete Begri
"Elektrowerkzeug" bezieht sich auf das netz-
betriebene (mit Kabel) oder akkubetriebene
(kabellose) Werkzeug.
1 SICHERHEIT AM ARBEITSPLATZ
a) Den Arbeitsplatz sauber halten und für
gute Beleuchtung sorgen. Unordentliche
oder dunkle Bereiche erhöhen die Unfallge-
fahr.
b) Elektrowerkzeuge nicht in Bereichen mit
Explosionsgefahr verwenden, z. B. in der
Nähe von entzündbaren Flüssigkeiten,
Gasen oder Staub. Elektrowerkzeuge er-
zeugen Funken, welche Staub oder Dämpfe
entzünden können.
c) Kinder und Umstehende bei Benutzung
des Elektrowerkzeugs aus der näheren
Umgebung fernhalten. Ablenkungen kön-
nen zum Kontrollverlust führen.
2 ELEKTRISCHE SICHERHEIT
a) Stecker von Elektrowerkzeugen müssen
den Steckdosen entsprechen. Niemals
Änderungen am Stecker vornehmen.
Geerdete Elektrowerkzeuge nicht mit
Adaptersteckern verwenden. Unverän-
derte Stecker und passende Steckdosen
reduzieren die Stromschlaggefahr.
b) Körperkontakt mit geerdeten Oberflä-
chen wie z. B. Rohren, Heizkörpern,
Herden oder Kühlschränken meiden. Bei
Körperkontakt zu geerdeten Oberflächen
besteht erhöhte Stromschlaggefahr.
c) Elektrowerkzeuge nicht dem Regen oder
der Feuchtigkeit aussetzen. In das Elekt-
rowerkzeug eintretendes Wasser erhöht die
Stromschlaggefahr.
d) Das Kabel nicht zweckentfremden. Das
Kabel nicht zum Tragen oder Ziehen des
Elektrowerkzeugs verwenden, zum Zie-
hen des Netzsteckers nicht am Kabel
ziehen. Das Kabel von Hitze, Öl, scharfen
Kanten oder beweglichen Teilen fernhal-
ten. Beschädigte oder verwickelte Kabel
erhöhen die Stromschlaggefahr.
e) Wenn der Betrieb von Elektrowerkzeu-
gen in einem feuchten Bereich unver-
meidlich ist, das Gerät an eine mit Feh-
lerstromschutzschalter (FI) geschützte
Steckdose anschließen. Die Verwendung
eines FI-Schalters reduziert die Strom-
schlaggefahr.
3 PERSÖNLICHE SICHERHEIT
a) Bei Verwendung von Elektrowerkzeu-
gen aufmerksam und konzentriert ar-
beiten und Vernunft walten lassen. Das
Werkzeug nicht bei Müdigkeit oder unter
Einfluss von Drogen, Alkohol oder Medi-
kamenten verwenden. Ein Moment der
Unachtsamkeit beim Arbeiten mit Elektro-
werkzeugen kann zu schweren Körperver-
letzungen führen.
b) Persönliche Schutzausrüstung benut-
zen. Stets Augenschutz tragen. Durch
eine den Bedingungen entsprechende
Schutzausrüstung wie beispielsweise
Staubmasken, rutschfeste Sicherheitsschu-
he, Schutzhelm oder Gehörschutz wird das
Verletzungsrisiko verringert.
c) Unbeabsichtigtes Einschalten vermei-
den. Vor dem Anschließen des Netz-
steckers bzw. Verbinden mit dem Ak-
kublock und vor dem Hochheben oder
Tragen des Werkzeuges sicherstellen,
dass der Schalter in der AUS-Stellung
ist. Das Tragen von Werkzeugen mit dem
Finger auf dem Schalter oder das Anschlie-
ßen von Werkzeugen, deren Schalter sich in
der EIN-Position befindet, kann zu Unfällen
führen.
d) Vor dem Einschalten des Werkzeugs
Einstellwerkzeuge oder -Schlüssel ent-
fernen. An einem drehenden Bauteil belas-
sene Werkzeuge oder Schlüssel können zu
Körperverletzungen führen.
e) Keine Selbstüberschätzung. Jederzeit
auf einen sicheren Stand achten und das
Gleichgewicht halten. Dies ermöglicht
eine bessere Kontrolle des Elektrowerk-
zeugs in unerwarteten Situationen.
f) Geeignete Kleidung tragen. Keine weite
Kleidung oder Schmuck tragen. Haare,
Kleidung und Handschuhe von beweg-
lichen Teilen fernhalten. Weite Kleidung,
Schmuck oder langes Haar können von be-
weglichen Teilen erfasst werden.
g) Falls Werkzeuge für den Anschluss an
eine Staubabsaugung oder an Samme-
lanlagen ausgerichtet sind, sicherstel-
len, dass diese angeschlossen sind und
ordnungsgemäß verwendet werden. Die
Verwendung einer Staubabsaugung kann
staubbedingte Gefahren reduzieren.
h) Wähnen Sie sich bitte nicht zu sehr in
Sicherheit und ignorieren Sie nicht die
Sicherheitsregeln, auch wenn Sie durch
häufigen Gebrauch mit dem Werkzeug
gut vertraut sind. Achtloses Handeln kann
binnen Sekundenbruchteilen
zu schweren Verletzungen führen.
4 SORGFÄLTIGER UMGANG UND GE-
BRAUCH VON ELEKTROWERKZEUGEN
a) Das Elektrowerkzeug nicht überlas-
ten. Für die Arbeit das dafür bestimmte
Elektrowerkzeug verwenden. Mit dem
richtigen Elektrowerkzeug kann besser und
sicherer im angegebenen Leistungsbereich
gearbeitet werden.
b) Kein Elektrowerkzeug verwenden, des-
sen Schalter defekt ist. Ein Elektrowerk-
zeug, welches sich nicht mehr ein- oder
ausschalten lässt, ist gefährlich und muss
repariert werden.
c) Den Netzstecker ziehen bzw. den Akku-
block abnehmen, bevor Sie Einstellun-
gen vornehmen, Zubehör wechseln oder
das Elektrowerkzeug einlagern. Durch
diese Vorsichtsmaßnahme wird ein unbe-
absichtigtes Starten des Elektrowerkzeugs
verhindert.
d) Unbenutzte Elektrowerkzeuge außer-
halb der Reichweite von Kindern aufbe-
wahren. Nicht zulassen, dass Personen
das Elektrowerkzeug benutzen, welche
mit diesem oder den vorliegenden An-
weisungen nicht vertraut sind. Elektro-
werkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
e) Elektrowerkzeuge müssen gepflegt
werden. Kontrollieren, ob bewegliche
Teile fehlerhaft justiert sind oder klem-
men, ob Teile gebrochen sind oder ob
Bedingungen vorliegen, welche die
Funktion des Werkzeuges beeinträchti-
gen. Bei Beschädigungen Werkzeug vor
Gebrauch reparieren lassen. Viele Unfäl-
le sind die Folge von schlecht gewarteten
Elektrowerkzeugen.
f) Schneidwerkzeuge scharf und sauber
halten. Ordnungsgemäß gepflegte Werk-
zeuge mit scharfen Schneiden neigen nicht
zum Klemmen und sind leichter handzuha-
ben.
g) Das Elektrowerkzeug, Zubehör, Bohrein-
sätze usw. in Übereinstimmung mit die-
sen Anweisungen und unter Berücksich-
tigung der Arbeitsbedingungen und der
auszuführenden Tätigkeiten benutzen.
Die Verwendung des Elektrowerkzeugs für
andere als die vorgesehenen Anwendungen
kann zu gefährlichen Situationen führen.
h) Grie und Griflächen trocken, sauber
und frei von Öl und Fett halten. Rutschi-
ge Grie und Griflächen erlauben keine
sichere Bedienung und Kontrolle des Elek-
trowerkzeugs in unvorhergesehenen Situa-
tionen.
5 SERVICE
a) Das Elektrowerkzeug ausschließlich von
qualifiziertem Fachpersonal und nur un-
ter Verwendung von Original-Ersatztei-
len reparieren lassen. Dadurch wird die
Sicherheit des Elektrowerkzeugs gewähr-
leistet.

DE6DE 7
SICHERHEITSHINWEISE FÜR TISCHBOHR-
MASCHINEN
a) Die Tischbohrmaschine muss fest
montiert werden. Eine nicht fachgerecht
gesicherte Tischbohrmaschine kann sich
bewegen oder umkippen und kann zu Kör-
perverletzungen führen.
b) Das Werkstück muss auf der Werk-
stückauflage gespannt oder gesichert
werden. Keine Teile bohren, welche zu
klein sind, um sicher gespannt werden
zu können. Das Festhalten des Werkstü-
ckes mit der Hand während des Bohrens
kann zu Körperverletzungen führen.
c) Keine Handschuhe tragen. Handschuhe
können von rotierenden Teilen oder Spänen
erfasst werden und zu Körperverletzungen
führen.
d) Die Hände außerhalb des Bohrbereiches
halten, während das Werkzeug in Be-
trieb ist. Der Kontakt mit drehenden Teilen
oder Spänen kann zu Körperverletzungen
führen.
e) Das Einsatzwerkzeug muss sich drehen,
bevor es in das Werkstück geführt wird.
Andernfalls kann das Einsatzwerkzeug im
Werkstück festklemmen, was widerum zu
unerwarteten Bewegungen des Werkstü-
ckes und somit zu Körperverletzungen füh-
ren kann.
f) Falls das Einsatzwerkzeug klemmt, kei-
nen Abwärtsdruck mehr ausüben und
das Werkzeug ausschalten. Die Ursache
für das Klemmen ermitteln und diese
durch geeignete Maßnahmen beseiti-
gen. Blockierungen können unerwartete
Bewegungen des Werkstückes und somit
Körperverletzungen verursachen.
g) Lange Spanbildung durch regelmäßiges
Unterbrechen des Abwärtsdruckes ver-
meiden. Scharfe Metallspäne können Ver-
wicklungen und somit Körperverletzungen
verursachen.
h) Niemals Späne aus dem Bohrbereich
entfernen, während das Werkzeug in
Betrieb ist. Zum Entfernen von Spänen
das Einsatzwerkzeug vom Werkstück
wegbewegen, das Werkzeug ausschal-
ten und warten, bis das Einsatzwerk-
zeug komplett stillsteht. Zum Entfer-
nen von Spänen eine Bürste oder einen
Spänehaken verwenden. Der Kontakt mit
drehenden Teilen oder Spänen kann zu Kör-
perverletzungen führen.
i) Bei Einsatzwerkzeugen mit Drehzahl-
angaben muss die Nenndrehzahl min-
destens der auf dem Elektrowerkzeug
angegebenen Höchstdrehzahl entspre-
chen. Einsatzwerkzeuge, die ihre Nenn-
drehzahl übersteigen, können brechen und
bersten.
j) Das Elektrowerkzeug auf einer stabilen,
flachen und waagerechten Oberfläche
befestigen. Wenn das Werkzeug verrut-
schen kann oder kippelt, kann das Einsatz-
werkzeug nicht gleichmäßig und sicher ge-
führt werden.
k) Die Arbeitsoberfläche des zu bear-
beitenden Werkstücks sauber halten.
Scharfkantige Bohrspäne und Gegenstände
können zu Verletzungen führen. Materialge-
mische sind besonders gefährlich. Leicht-
metallstaub kann brennen oder explodieren.
l) Späne nicht mit bloßen Händen entfer-
nen. Verletzungsgefahr insbesondere durch
heiße und scharfkantige Metallspäne.
m) Gri trocken, sauber und frei von Öl und
Fett halten. Fettige, ölige Grie sind rut-
schig und können zum Kontrollverlust füh-
ren.
n) Das Einsatzwerkzeug nicht unmittelbar
nach dem Arbeitsvorgang berühren,
solange es nicht abgekühlt ist. Einsatz-
werkzeuge werden beim Betrieb sehr heiß.
o) Das Kabel regelmäßig prüfen. Falls das
Netzkabel beschädigt ist, muss es vom
Hersteller, dessen technischen Kun-
dendienst oder von einer ähnlich quali-
fizierten Personen ersetzt werden, um
Gefahren zu vermeiden. Defekte Verlän-
gerungskabel ersetzen. Dadurch wird die
Sicherheit des Elektrowerkzeugs gewähr-
leistet.
p) Das Elektrowerkzeug niemals mit einem
beschädigten Netzkabel verwenden. Ein
beschädigtes Netzkabel nicht berühren,
und sofort den Netzstecker ziehen, wenn
Konformitätserklärung
Wir erklären, dass das unter
Technische Daten beschriebene
Produkt
800 W Tischbohrmaschine PE-800TBM
hergestellt für:
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Deutschland
in der Ausführung folgenden Richtlinien
entspricht:
Maschinenrichtlinie 2006/42/EG
EMV-Richtlinie 2014/30/EU
RoHS-Richtlinie 2011/65/EU
und folgenden anwendbaren harmonisierten
Normen entspricht:
EN 12717:2001+A1
EN 60204-1:2006+A1
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Andreas Back
Leitung Qualitätsmanagement, Umwelt & CSR
Bevollmächtigter für die Zusammenstellung
der technischen Unterlagen
Bornheim, der 29.07.2020
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Deutschland
das Netzkabel während des Betriebs be-
schädigt wird. Beschädigte Kabel erhöhen
die Stromschlaggefahr.
q) Das Elektrowerkzeug bei Nichtverwen-
dung sicher einlagern. Der Lagerort
muss trocken und abschließbar sein.
Dadurch wird das Elektrowerkzeug vor
Lagerschäden und Benutzung durch unge-
schulte Personen geschützt.
ZUSÄTZLICHE SICHERHEITSHINWEISE ZU
GEFAHREN DURCH VIBRATION
a) Die deklarierten Schwingungsdaten
beziehen sich auf die hauptsächlichen
Anwendungen des Werkzeugs, wobei
die Schwingungsdaten bei anderen An-
wendungen des Werkzeugs oder unge-
nügender Wartung abweichen können.
Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich er-
höhen.
b) Zum Schutz des Anwenders vor den
Auswirkungen von Schwingungen soll-
ten zusätzliche Sicherheitsmaßnahmen
ergrien werden. Wartung des Werkzeugs
und der Einsatzwerkzeuge, Warmhalten der
Hände, Organisation von Arbeitsabläufen.

DE8DE 9

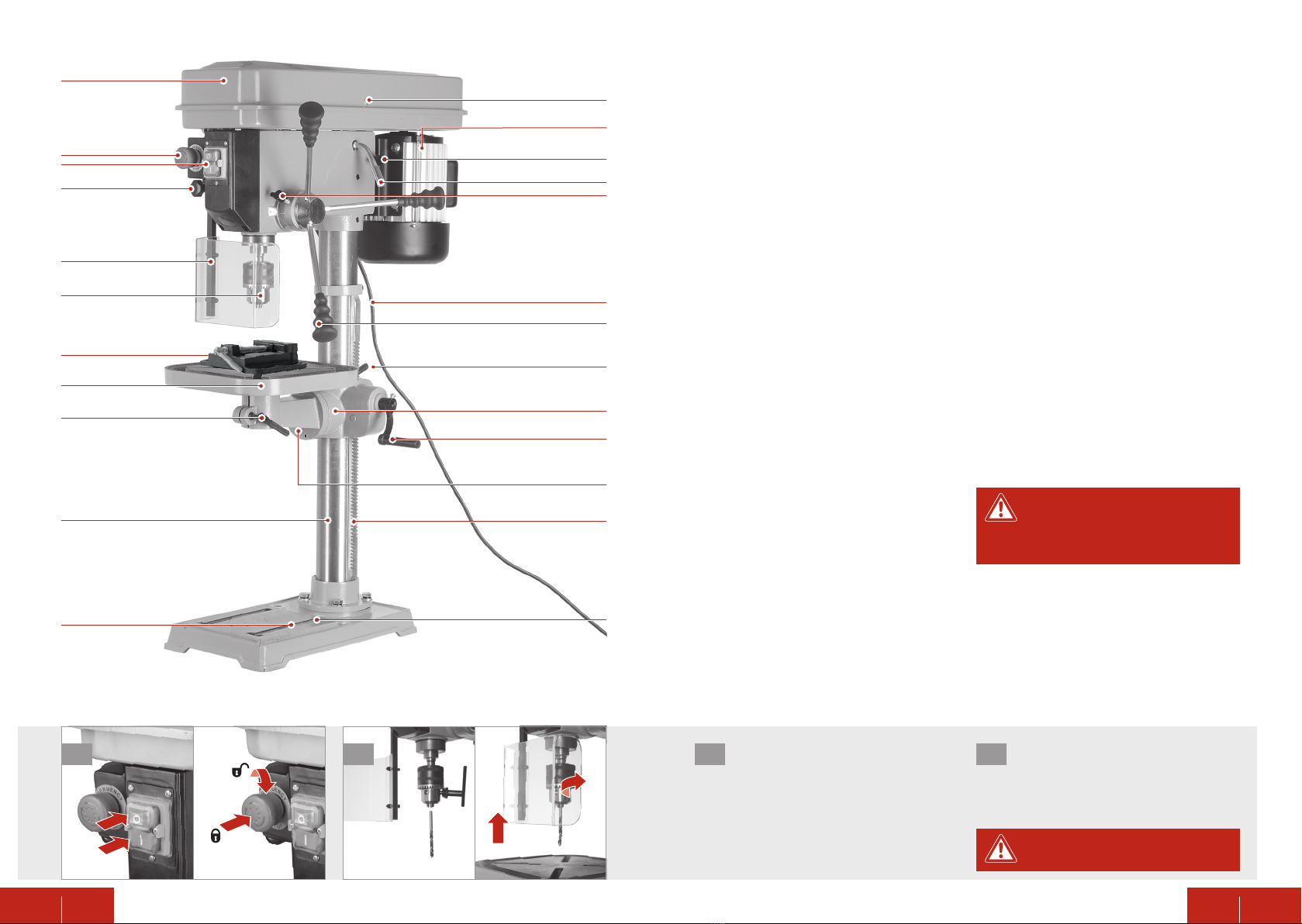

Produktübersicht
1 Getriebeabdeckung
2 Not-Aus
3 Ein-/Ausschalter
4 Höheneinstellknopf für Späneschutz
5 Späneschutz
6 Bohrfutter
7 Maschinenschraubstock
8 Bohrtisch
9 Klemmhebel Bohrtisch
10 Säule
11 Grundplatte
12 Befestigungslöcher
13 Schneckenantrieb
14 Winkeleinstellschraube Bohrtisch
15 Kurbel Bohrtischhöhe
16 Bohrtischfuß
17 Bohrtischsperre
18 Gri
19 Netzkabel
20 Tiefenanschlag
21 Spannhebel
22 Motorbefestigungsknebel
23 Motoreinheit
24 Getriebeschraube
EINSATZWERKZEUG EINSETZEN
Den Späneschutz5önen, das Einsatz-
werkzeug in das Bohrfutter6einstecken
und mit dem Bohrfutterschlüssel fest
anziehen. Den Späneschutz5schließen.
1
EIN- UND AUSSCHALTEN
Zum Einschalten auf I, zum Ausschal-
ten auf O drücken. Im Notfall den Not-
Aus-Schalter 2betätigen. Zum Lösen
des Not-Aus-Schalters diesen nach
rechts drehen.
1
Verwendung des Werkzeugs
1. Die gewünschte Spindeldrehzahl einstel-
len.
2. Das Einsatzwerkzeug in das Bohrfutter6
einsetzen und mit dem Bohrfutterschlüs-
sel fest anziehen.
3. Das Werkstück auf dem Bohrtisch8si-
chern.
4. Den Bohrtisch 8entsprechend dem
Werkstück einstellen.
5. Den Späneschutz 5auf Werkstückhöhe
einstellen.
6. Falls erforderlich, die Bohrtiefe am Tie-
fenanschlag20 einstellen.
7. Das Werkzeug am Ein-/Ausschalter3ein-
schalten.
8. Mit Hilfe des Sterngries 18 Abwärts-
druck ausüben, und das Einsatzwerkzeug
in das Werkstück führen.
9. Das Werkzeug am Ein-/Ausschalter 3
ausschalten.
10. Das Werkstück erst entfernen, wenn die
drehenden Teile vollständig zum Still-
stand gekommen sind.
11. Den Bohrbereich mit einer Bürste oder
einem Spänehaken von Spänen reinigen,
und das Einsatzwerkzeug mit Hilfe des
Bohrfutterschlüssel aus dem Bohrfutter6
entnehmen.
Bestimmungsgemäße
Verwendung
In Verbindung mit den entsprechenden Ein-
satzwerkzeugen ist das Werkzeug zum Boh-
ren in Holz, Metall und Kunststo vorgesehen.
Das Werkzeug ist nicht für den gewerblichen
Gebrauch bestimmt.
Jegliche anderweitige Verwendung oder Ver-
änderung des Werkzeugs wird als unsach-
gemäße Verwendung betrachtet und kann
erhebliche Gefahren verursachen.
Vorsicht! Sicherstellen, dass das
Werkzeug ausgeschaltet und der
Netzstecker gezogen ist.
Vorsicht! Im Notfall den Not-Aus-
Schalter 2 betätigen, um alle Vor-
gänge sofort anzuhalten.
21
1
20
2
3
4
15
16
9
19
17
14
13
6
8
5
11
22
24
10
18
21
23
12
7
Lieferumfang
Etendue de livraison
Materiale compreso nella fornitura
Leveringsomvang
Leveransomfång
Rozsah dodávky
Rozsah dodávky
Volumul livrat
Scope of delivery
DE
SV
IT
SK
FR
CZ
NL
RO
GB
1x 1x 1x 1x
3x 1x
1x 1x
1x 1x
1x

DE10 DE 11
SPINDELDREHZAHL
Beide Motorbefestigungsknebel 22
lösen und die Getriebeabdeckung 1
durch Lösen der Getriebeschraube24
önen.
1
Den Bohrtischfuß16 und den Schneckenan-
trieb auf die Säule10 schieben.
Den Bohrtisch 8montieren und mit dem
Bohrtischklemmhebel 9arretieren. Die
Motoreinheit 23 auf die Säule 10 schieben.
Optional: Den Maschinenschraubstock 7mit
den zwei Schrauben, Federscheiben und Un-
terlegscheiben auf dem Bohrtisch montieren.
2
Die Motoreinheit 23 mit den zwei Ge-
windestiften befestigen. Den Bohrtisch
8zentrieren, und den Schneckenan-
trieb mit dem Feststellring arretieren.
Die drei Handgrie18 an der Motor-
einheit montieren.
3
Den Spannhebel21 nach rechts dre-
hen, und die gewünschte Spindeldreh-
zahl mit den zwei Keilriemen einstellen:
Gang min-1
A4 210
A3 300
B4 350
A2 480
B3 500
C4 540
B1 1000
C2 1100
D3
C1
D2
D1
1200
1600
1800
2500
2
Das Bohrfutter6an der Motoreinheit
23 montieren, nachdem dies auf die
Bohrspindel gedrückt worden ist.
Den Späneschutz5an der Motorein-
heit 23 montieren.
4
Den Spannhebel21 zurückdrehen, die
Motorbefestigungsknebel22 anziehen,
und die Getriebeabdeckung1durch
Anziehen der Getriebeschraube24
schließen.
3
Die Bohrtischneigung mit der Winke-
leinstellschraube 14 des Bohrtisches
einstellen. Den Abstand zwischen
Werkstück und Werkzeug auf ca. 5
mm einstellen. Den Späneschutz 5
so einstellen, dass er sich nahe der
Werkstückoberseite befindet.
2
EINSTELLEN AUF WERKSTÜCKHÖHE
Das Werkstück sichern. Die Bohrtisch-
sperre 17 lösen, die Bohrtischhöhe
einstellen, und die Bohrtischsperre 17
wieder anziehen.
2
MONTAGE
Die Grundplatte11 auf eine ebene und stabi-
le Oberfläche montieren. Die Grundplatte 11
mit den zwei Befestigungsschrauben, Feder-
scheiben und Unterlegscheiben befestigen.
Die Säule10 mit den vier Schrauben M8 x 20,
den Federscheiben und Unterlegscheiben auf
die Grundplatte11 montieren. Den Bohrtisch-
fuß vorbereiten.
1
Vorsicht! Sicherstellen, dass das
Werkzeug ausgeschaltet und der
Netzstecker gezogen ist.
Achtung! Bei der Montage der
Bohrspindel übermäßigen Kraftauf-
wand vermeiden.
Vorsicht! Sicherstellen, dass das
Werkzeug ausgeschaltet und der
Netzstecker gezogen ist.
21
43
3x
2x
3x
4x
2x
2
1
2
3
4
A
B
C
D
1
1.
2.
1. 1.
2.
3.
2.
3
1
2.
1.
1.
3.
2
5 mm

DE12 DE 13
Technische Daten
Nennspannung 230 V~ / 50 Hz
Nennleistung 800 W
Schutzklasse I
Schutzklasse IP 20
Spindeldrehzahl 210-2500 min-1
Bohrfutterkapazität 1,5 - 16 mm
Max. Bohrhub 80 mm
Grundplatte 410 x 240 mm
Bohrtischgröße 260 x 260 mm
Einstellung Bohrtischneigung +/- 45°
Nettogewicht 46 kg
Schalldruckpegel (LpA)< 80 dB(A)
Schallleistungspegel (LWA)93 dB(A) / Messunsicherheitsfaktor K = 3 dB(A)
Schwingungsemissionswert (ah)< 2,5 m/s2
Fehlerbehebung
Vorsicht! Sicherstellen, dass das Werkzeug ausgeschaltet und der Netzstecker gezo-
gen ist.
Problem MÖGLICHE URSACHE Lösung
Der Motor
läuft nicht Die Getriebeabdeckung ist oen Die Getriebeabdeckung ordnungsgemäß schließen
Der Späneschutz ist nicht
geschlossen Späneschutz schließen
Not-Aus-Schalter wurde
betätigt Not-Aus-Schalter lösen
Elektrischer Anschluss ist
unterbrochen Netzanschluss kontrollieren
Werkzeug
arbeitet nicht
zufrieden-
stellend oder
bleibt stecken
Einsatzwerkzeug ist stumpf Einsatzwerkzeug austauschen
Die Keilriemen sind lose Die Motorbefestigungsknebel önen, den
Spannhebel weiter nach links ziehen, und die
Motorbefestigungsknebel wieder anziehen.
Die Keilriemen sind verschlis-
sen Kundendienst kontaktieren
Einsatzwerk-
zeug läuft blau
an
Einsatzwerkzeug ist zu warm Kühlmittel verwenden.
Pflege und Wartung
- Das Werkzeug immer sauber und trocken
halten und vor Öl oder Fett schützen.
- Zum Schutz der Augen während der Reini-
gung eine Schutzbrille tragen.
- Für eine sichere und sachgemäße Verwen-
dung das Gerät und die Belüftungsschlitze
immer sauber halten.
- Die Lüftungsgitter am Motor und am Ein-/
Ausschalter auf Staub oder Fremdkörper
kontrollieren. Staubansammlungen mit ei-
ner weichen Bürste entfernen.
- Das Werkzeuggehäuse bei Bedarf mit ei-
nem weichen, feuchten Tuch abwischen.
Ein mildes Reinigungsmittel kann verwen-
det werden, jedoch kein Alkohol, Benzin
oder andere Reinigungsmittel.
- Auf keinen Fall ätzende Reinigungsmittel
zum Reinigen von Kunststoteilen verwen-
den.
- Alle beweglichen Teile regelmäßig schmie-
ren.
- Alle Befestigungen regelmäßig kontrollie-
ren. Diese können sich in Folge der Vibra-
tionen mit der Zeit lösen.
Vorsicht! Falls das Netzkabel be-
schädigt ist, muss es vom Herstel-
ler, dessen technischen Kundendienst oder
von einer ähnlich qualifizierten Personen
ersetzt werden, um Gefahren zu vermei-
den.
Vorsicht! Sicherstellen, dass das
Werkzeug ausgeschaltet und der
Netzstecker gezogen ist.
Geräusch und Vibration
Die in dieser Anleitung angegebenen Werte
wurden entsprechend einem gemäß EN 12717
genormten Messverfahren gemessen und
können für den Vergleich von Werkzeugen un-
tereinander verwendet werden.
Sie können auch für eine vorläufige Einschät-
zung der Belastung herangezogen werden.
Vorsicht! Die Schwingungsemissi-
on kann beim tatsächlichen Ge-
brauch abhängig von den jeweiligen Ein-
satzbedingungen vom angegebenen
Gesamtwert abweichen.

DE14 DE 15
Dieser Artikel der Marke Pattfield wurde nach
den modernsten Fertigungsmethoden herge-
stellt und unterliegt einer ständigen strengen
Qualitätskontrolle.
Deutschland:
Die HORNBACH Baumarkt AG,
Hornbachstraße 11, 76879 Bornheim
Schweiz:
Die HORNBACH Baumarkt (Schweiz) AG,
Schellenrain 9, CH-6210 Sursee
Österreich:
Die HORNBACH Baumarkt GmbH, IZ. NÖ-
Süd, Str.3, Obj.64, 2355 Wiener Neudorf
Luxemburg:
Die HORNBACH Baumarkt (Luxemburg) AG,
31 Rue du Puits Romain, 8070 Bertrange
(nachfolgend Garantiegeber), garantiert ent-
sprechend den nachfolgenden Bestimmungen
für die Qualität der Maschinen.
1. Garantiezeit
Die Garantiezeit beträgt 3 Jahre. Die Garantie-
zeit beginnt mit dem Kaufdatum. Bitte bewahren
Sie zum Nachweis des Kaufdatums den Origi-
nalkassenbon oder die Originalrechnung gut auf.
2. Umfang der Garantie
Die Garantie gilt ausschließlich für Fabrika-
tions- oder Materialfehler. Die Garantie gilt
nur bei Verwendung des Artikels im privaten
Gebrauch.
Die Garantie gilt nicht für Mängel, die auf
• missbräuchliche oder unsachgemäße An-
wendung,
• Gewaltanwendung oder Fremdeinwirkun-
gen,
• Schäden durch Nichtbeachtung der Monta-
ge- oder Gebrauchsanleitung,
• den Anschluss an eine falsche Netzspan-
nung oder Stromart,
• eine nicht fachgerechte Installation,
• eine Überlastung des Gerätes,
• eine Verwendung von nicht zugelassenen
Einsatzwerkzeugen oder Zubehör,
• Nichtbeachtung der Wartungs- und Sicher-
heitsbestimmungen,
Garantie / DE / CH / AT / LU
• Eindringen von Fremdkörpern in das Gerät,
• Verwendungsgemäßen, üblichen Verschleiß
• den gewerblichen Gebrauch
zurückzuführen sind.
Nicht von der Garantie erfasst sind des Wei-
teren Schäden an Verschleißteilen, die auf
normalen Verschleiß zurückzuführen sind. Die
Garantie umfasst auch keine Begleitschäden
oder Folgeschäden sowie mögliche Ein- und
Ausbaukosten im Garantiefall.
3. Leistungen aus der Garantie
Während der Garantiezeit prüft der Garantie-
geber den defekten Artikel um festzustellen,
ob ein Garantiefall vorliegt. Liegt ein Garan-
tiefall vor, dann repariert oder tauscht der Ga-
rantiegeber den Artikel auf seine Kosten. So-
fern der Artikel im Zeitpunkt des Garantiefalls
nicht mehr lieferbar ist, ist der Garantiegeber
berechtigt, den Artikel gegen ein ähnliches
Produkt auszutauschen. Der ausgetauschte
Artikel oder Teile dieses gehen in das Eigen-
tum des Garantiegebers über.
Die Garantieleistungen (Reparatur oder Aus-
tausch) verlängern die Garantiezeit nicht.
Durch die Garantieleistungen entsteht auch
keine neue Garantie.
Luxemburg: Während einer Reparatur besteht
kein Anspruch auf einen Ersatzartikel.
Die Wahl der Garantieleistungen (Reparatur
oder Austausch) erfolgt nach freiem Ermessen
des Garantiegebers. Es besteht kein Anspruch
auf eine bestimmte Garantieleistung oder die
Rückerstattung des Kaufpreises.
4. Inanspruchnahme der Garantie
Bitte wenden Sie sich für die Inanspruchnah-
me der Garantie an den nächsten HORNBACH-
Baumarkt.
Diesen finden Sie unter www.hornbach.com.
Die Inanspruchnahme der Garantie kann nur
bei Vorlage des defekten Artikels und des
Originalkassenbons oder der Originalrechnung
erfolgen.
5. Gesetzliche Rechte
Ihre gesetzlichen Rechte aus Gewährleistung
und Produkthaftung werden durch die Garan-
tie nicht eingeschränkt.
Luxemburg: Die gesetzlichen Gewährleis-
tungsrechte für Verbraucher (Konformitätsge-
währleistung gemäss des luxemburgischen
Code de la consommation sowie Konformitäts-
anspruch bei Übergabe und Garantie gegen
verdeckte Mängel des luxemburgischen Code
civil) werden durch die Garantie nicht einge-
schränkt. Die Konformitätsgewährleistung
gemäß des luxemburgischen Code de la con-
sommation dauert zwei (2) Jahre ab Lieferung
des Artikels.

FR 17DE16
Entsorgung
Das Symbol "durchgestrichene
Mülltonne" erfordert die separate
Entsorgung von Elektro- und Elektro-
nik-Altgeräten (WEEE). Solche Geräte
können gefährliche und umweltgefährdende
Stoe enthalten. Diese Werkzeuge sind an ei-
ner ausgewiesenen Sammelstelle für das Re-
cycling von elektrischen und elektronischen
Geräten zu entsorgen und dürfen nicht im
unsortierten Hausmüll entsorgt werden. Da-
durch tragen Sie zum Schutz der Ressourcen
und der Umwelt bei. Für weitere Informationen
wenden Sie sich bitte an die örtlichen Behör-
den.
Kinder dürfen auf keinen Fall mit Kunststo-
beuteln und Verpackungsmaterial spielen, da
Verletzungs- bzw. Erstickungsgefahr besteht.
Solches Material sicher lagern oder auf um-
weltfreundliche Weise entsorgen.

FR18 FR 19
Merci!
Nous sommes convaincus que cet outil dépas-
sera vos attentes et vous souhaitons beau-
coup de plaisir à l'utiliser.
Assurez-vous de lire entièrement le présent
manuel et d'observer les consignes de sécurité.
Symboles
Lisez attentivement le présent manuel
de l'utilisateur et conservez-le pour
vous y reporter ultérieurement.
Portez des lunettes de sécurité pour
protéger vos yeux.
Portez un filet à cheveux pour les pro-
téger.
Avertissement d'accidents et de bles-
sures corporelles et de dommages ma-
tériels importants.
Puissance nominale
Tension nominale
Vitesse de broche
Capacité du mandrin de serrage
Course max. de la perceuse
Fournitures
1x Base, vis de fixation
1x Colonne
1x Base de table, poignée, crémaillère, mani-
velle
1x Table
3x Poignée
1x Ensemble de vis et clés Allen
1x Unité moteur
1x Mandrin, arbre de forage, plaque métal-
lique et clé de mandrin
1x Écran de protection et sa fixation
1x Crémaillère et manchon de crémaillère
1x Étau de machine
Si des pièces sont manquantes ou endomma-
gées, contactez votre magasin HORNBACH.
Table des matières
Fournitures 13
Symboles 13
Consignes de sécurité 14
Déclaration de conformité 17
Vue d'ensemble du produit 18
Utilisation de l'outil 18
Utilisation conforme 18
Réglages 19
Caractéristiques techniques 20
Dépannage 20
Bruits & vibrations 21
Entretien & Maintenance 21
Garantie 22
Élimination 24
Lieferumfang
Etendue de livraison
Materiale compreso nella fornitura
Leveringsomvang
Leveransomfång
Rozsah dodávky
Rozsah dodávky
Volumul livrat
Scope of delivery
DE
SV
IT
SK
FR
CZ
NL
RO
GB
1x 1x 1x 1x
3x 1x
1x 1x
1x 1x
1x
Français

FR20 FR 21
Consignes de sécurité
AVERTISSEMENTS GÉNÉRAUX RELATIFS À
LA SÉCURITÉ DE L'OUTIL ÉLECTRIQUE
AVERTISSEMENT Lisez l'ensemble
des avertissements de sécurité et
des consignes. Le non-respect des avertis-
sements et consignes peut entraîner un choc
électrique, un incendie et/ou des blessures
graves.
Conservez l'ensemble des avertissements
et consignes pour vous y reporter ultérieu-
rement.
Le terme « outil électrique » dans les aver-
tissements désigne les outils alimentés sur
secteur (filaires) ou les outils alimentés par
batterie (sans fil).
1 SÉCURITÉ DE LA ZONE DE TRAVAIL
a) Maintenez la zone de travail propre et
bien éclairée. Les zones encombrées ou
sombres sont propices aux accidents.
b) N'utilisez pas d'outils électriques dans
des atmosphères à risque explosif,
notamment en cas de présence de li-
quides, de gaz ou de poussières inflam-
mables. Les outils électriques génèrent des
étincelles qui peuvent enflammer les pous-
sières ou vapeurs.
c) Tenez les enfants et les spectateurs à
l'écart pendant l'utilisation d'un outil
électrique. Des distractions peuvent vous
en faire perdre le contrôle.
2 SÉCURITÉ ÉLECTRIQUE
a) Les fiches des outils électriques doivent
correspondre aux prises secteur. Ne
modifiez jamais les fiches, de quelque
façon que ce soit. N'utilisez pas de
connecteurs adaptateurs sur les outils
électriques avec conducteur de terre.
Des fiches non modifiées et des prises sec-
teur adaptées permettent de minimiser les
risques d'électrisation.
b) Évitez tout contact corporel avec des
surfaces reliées ou mises à la terre
telles que les tuyauteries, les radiateurs,
les cuisinières et les réfrigérateurs. Le
risque de choc électrique est accru si le
corps est en contact avec la terre.
c) N'exposez pas les outils électriques à la
pluie ou à l'humidité. Si de l'eau pénètre
dans un outil électrique, cela augmente le
risque de choc électrique.
d) N'abîmez pas le câble d'alimentation.
N'utilisez jamais le câble pour porter,
tirer ou débrancher l'outil électrique.
Maintenez le câble à l'abri de la chaleur,
de l'huile, des bords tranchants ou des
éléments mobiles. Les câbles d'alimenta-
tion endommagés ou emmêlés augmentent
le risque de choc électrique.
e) Si l'utilisation d'un outil électrique dans
un environnement humide est inévitable,
branchez-le à une installation pourvue
d'un interrupteur diérentiel (RCD).
L'utilisation d'un interrupteur diérentiel di-
minue les risques de choc électrique.
3 SÉCURITÉ DE LA PERSONNE
a) Lors de l'utilisation d'un outil électrique,
restez attentif, regardez ce que vous
faites et utilisez votre bon sens. N'uti-
lisez pas d'outil électrique en cas de
fatigue, ou sous l'influence de drogues,
d'alcool ou de médicaments. Un instant
d'inattention pendant l'utilisation d'un ou-
til électrique peut causer des blessures
graves.
b) Utilisez des équipements de protection
individuels. Portez toujours des pro-
tections oculaires. Les équipements de
protection tels que masques à poussière,
chaussures de sécurité antidérapantes,
casque de protection ou protection auditive,
utilisés dans des conditions appropriées, ré-
duiront les risques de blessures.
c) Évitez tout démarrage imprévu. Assu-
rez-vous que l'interrupteur est posi-
tionné sur « OFF » avant de brancher
l'appareil à une alimentation secteur et/
ou à un bloc de piles, de soulever ou de
transporter l'outil. Le fait de porter un outil
électrique avec le doigt sur l'interrupteur ou
de brancher un outil électrique dont l'inter-
rupteur est positionné sur «ON» favorise
les accidents.
d) Retirez les clés ou dispositifs de réglage
avant de mettre en service l'outil élec-
trique. Une clé ou un dispositif de réglage
fixé à un élément en rotation de l'outil élec-
trique peut provoquer des blessures.
e) Ne présumez pas de vos forces. Conser-
vez à tout moment une posture et un
équilibre stables. Cela permet de mieux
contrôler l'outil électrique dans les situa-
tions inattendues.
f) Portez des vêtements appropriés. Ne
portez pas de vêtements amples ou de
bijoux. Maintenez vos cheveux, vête-
ments et gants à l'écart des éléments
mobiles. Les vêtements amples, bijoux ou
cheveux longs peuvent se prendre dans les
éléments mobiles.
g) Si des équipements sont fournis pour
le raccordement d'un système d'ex-
traction et de collecte de poussières,
assurez-vous qu'ils sont correctement
raccordés et utilisés. L'utilisation d'un
collecteur de poussières peut réduire les
risques liés à la poussière.
h) La familiarisation acquise par l'utili-
sation fréquente des outils ne doit pas
pousser à la complaisance et à la négli-
gence des principes de sécurité de l'ou-
til. Un acte de négligence peut causer de
graves
blessures en une fraction de seconde.
4 UTILISATION ET ENTRETIEN DE L'OUTIL
ÉLECTRIQUE
a) Ne forcez pas sur l'outil électrique. Uti-
lisez l'outil électrique adapté à votre
usage. Un outil électrique approprié sera
mieux adapté et plus sûr pour eectuer
la tâche à la vitesse pour laquelle il a été
conçu.
b) N'utilisez pas l'outil électrique si l'inter-
rupteur ne permet pas de le mettre en
ou hors service. Tout outil électrique qui ne
peut être commandé par l'interrupteur est
dangereux et doit être réparé.
c) Débranchez la fiche de la prise secteur
et/ou du bloc de piles avant tout réglage,
changement d'accessoire ou rangement
de l'outil électrique. Ces mesures de sé-
curité préventives réduisent le risque de
démarrage intempestif de l'outil électrique.
d) Rangez les outils électriques non utili-
sés hors de portée des enfants et ne per-
mettez pas à des personnes qui ne sont
pas familiarisées avec l'outil électrique
ou la présente notice de s'en servir. Les
outils électriques sont dangereux dans les
mains des utilisateurs non formés.
e) Entretien des outils électriques. Vérifiez
le bon alignement, l'absence de blo-
cage des éléments mobiles, de ruptures
de pièces et de tout autre état pouvant
nuire au bon fonctionnement de l'ou-
til électrique. En cas de détérioration,
faites réparer l'outil électrique avant de
l'utiliser. De nombreux accidents sont dus
à des outils électriques mal entretenus.
f) Gardez les outils de coupe aiguisés et
propres. Des outils de coupe correctement
entretenus et dont les bords sont aiguisés
bloquent moins fréquemment et sont plus
faciles à maîtriser.
g) Utilisez les outils électriques, les ac-
cessoires et les embouts d'outil, etc.
conformément à la présente notice, en
tenant compte des conditions de travail
et des tâches à réaliser. L'utilisation de
l'outil électrique pour des tâches autres que
celles prévues peut conduire à des situa-
tions dangereuses.
h) Gardez les poignées et les surfaces
de saisie sèches, propres et exemptes
d'huile ou de graisse. Ne laissez pas
des poignées et des surfaces de saisie
glissantes pour une manipulation en toute
sécurité et un contrôle de l'outil dans des
situations inattendues.
5 SERVICE
a) Faites réparer l'outil électrique par un
réparateur agréé qui n'utilisera que des
pièces détachées identiques. Cela per-
met de conserver la fiabilité de l'outil élec-
trique.

FR22 FR 23
AVERTISSEMENTS DE SÉCURITÉ POUR LA
PERÇEUSE À COLONNE
a) La perçeuse doit être fixée. Une perçeuse
non fixée correctement peut bouger ou bas-
culer, ce qui peut être à l'origine de bles-
sures.
b) La pièce à usiner doit être attachée ou
fixée à son support. Ne percez pas des
pièces qui sont trop petites pour pouvoir
être correctement fixées. Maintenir la
pièce avec votre main pendant le fonction-
nement peut provoquer des blessures.
c) Ne portez pas de gants. Les gants peuvent
se coincer dans les éléments en rotation ou
être pris par les éclats provoquant des bles-
sures.
d) Tenez vos mains à l'écart de la zone de
perçage lorsque l'outil est en fonction-
nement. Un contact avec des éléments en
rotation ou des éclats peut provoquer des
blessures.
e) Assurez-vous que le foret est en rota-
tion avant de placer la pièce. Dans le cas
contraire, le foret pourrait être bloqué dans
la pièce, provoquant ainsi un mouvement
inattendu de la pièce et des blessures éven-
tuelles.
f) Lorsque le foret se coince, arrêtez d'ap-
puyer et éteignez l'outil. Recherchez et
prenez des mesures correctives pour
éliminer l'origine du blocage. Un blocage
peut être à l'origine de mouvements inat-
tendus de la pièce et de blessures.
g) Pour éviter de générer de longs éclats,
interrompez régulièrement la pression
exercée. Les éclats coupants en métal
peuvent être à l'origine d'accrochage et de
blessures.
h) Ne retirez jamais un éclat lorsque l'outil
est en fonctionnement. Pour retirer des
éclats, éloignez l'accessoire de la pièce
usinée, éteignez l'outil et attendez que
le foret s'immobilise. Utilisez des outils
tels qu'une brosse ou une pince pour
retirer les éclats. Un contact avec des élé-
ments en rotation ou des éclats peut provo-
quer des blessures.
i) Les forets ayant une vitesse nominale
doivent fonctionner à un indice au moins
égal à la vitesse maximale indiquée sur
l'outil électrique. Les forets dépassant
leur vitesse de régime peuvent rompre et
voler en éclats.
j) Attachez l'outil électrique sur une sur-
face stable, plane et horizontale. Si la
machine peut glisser ou tremble, le foret ne
peut être guidé de manière uniforme et en
sécurité.
k) Maintenez la surface de travail propre
pour l'usinage de la pièce. Des éclats de
perçage aux bords tranchants et d'autres
objets peuvent être à l'origine de blessures.
Les mélanges de matériaux sont particu-
lièrement dangereux. Un alliage léger peut
brûler ou exploser.
l) Ne retirez pas les éclats à mains nues.
Le danger est particulièrement élevé pour
les éclats de métal aux bords tranchants et
chauds.
m) Gardez les poignées sèches, propres et
exemptes d'huile et de graisses. Des poi-
gnées graisseuses ou huileuses deviennent
glissantes, ce qui provoque une perte de
contrôle.
n) Ne touchez pas l'outil d'application di-
rectement après le travail, attendez qu'il
ait refroidi. Les forets chauent beaucoup
en fonctionnement.
o) Vérifiez le câble régulièrement. Si le
câble d'alimentation est endommagé, il
doit être remplacé par le fabricant, son
technicien SAV ou toute personne de
qualification similaire afin d'exclure tout
danger. Remplacez les câbles de rallonge
endommagés. Cela permet de conserver la
fiabilité de l'outil électrique.
p) N'utilisez jamais l'outil électrique si le
câble est endommagé. Ne touchez pas
le câble endommagé ni ne débranchez
la fiche de la prise secteur si le câble
est endommagé au cours du travail.
Les câbles endommagés augmentent les
risques de choc électrique.
q) Conservez l'outil électrique en sécurité
lorsque vous ne l'utilisez pas. Le lieu
d'entreposage doit être sec et pouvoir
être verrouillé. Ceci évite à l'outil élec-
Déclaration de conformité
Nous déclarons que le produit décrit
dans les Caractéristiques tech-
niques:
Perceuse à colonne 800W PE-800 TBM
fabriqué pour:
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Allemagne
est conforme aux directives suivantes :
Directive machines 2006/42/CE
Directive CEM 2014/30/UE
Directive RoHS 2011/65/UE
et respecte les normes harmonisées appli-
cables suivantes:
EN 12717:2001+A1
EN 60204-1:2006+A1
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Andreas Back
Direction Management de la qualité, environ-
nement & CSR
Responsable du recueil des documents tech-
niques
Bornheim, le 29.07.2020
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Allemagne
trique des dommages dus au stockage et
d'être utilisé par des personnes non quali-
fiées.
CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES
SUR LES RISQUES DUS AUX VIBRATIONS
a) Les données déclarées sur les vibrations
concernent les principales applications
de l'outil, mais des utilisations dié-
rentes de l'outil ou une maintenance
médiocre peut donner des données de
vibrations diérentes. Ceci peut considé-
rablement augmenter le niveau des vibra-
tions sur l'ensemble de la durée du travail.
b) Des mesures de sécurité supplémen-
taires peuvent être prises pour protéger
l'utilisateur des eets vibratoires. Entre-
tenez l'outil et ses accessoires, gardez vos
mains chaudes et organisez vos schémas et
périodes de travail.

FR24 FR 25
Vue d'ensemble du produit
1 Couvercle de la boite de vitesses
2 Arrêt d'urgence
3 Interrupteur Marche / Arrêt
4 Bouton de réglage de la hauteur de l'écran
de protection
5 Écran de protection
6 Mandrin
7 Étau de machine
8 Table
9 Poignée de la table
10 Colonne
11 Base
12 Trous de fixation
13 Crémaillère
14 Vis de biseau de la table
15 Manivelle de hauteur de table
16 Base de table
17 Verrouillage de la table
18 Poignée
19 Cordon d'alimentation
20 Jauge de profondeur
21 Poignée de tension
22 Bouton de fixation du moteur
23 Unité moteur
24 Vis de la boîte de vitesses
INSÉREZ LE FORET
Ouvrez l'écran de protection5, insérez
le foret dans le mandrin6et serrez-le
bien avec la clé de mandrin.
Fermez l'écran de protection5.
1
ALLUMAGE ET ARRÊT
Appuyez sur I pour allumer et sur O pour
éteindre. En cas d'urgence, appuyez
sur le bouton d'arrêt d'urgence2. Pour
le desserrer, tournez-le dans le sens
des aiguilles d'une montre.
1
Utilisation de l'outil
1. Réglez la broche à la vitesse désirée.
2. Insérez le foret dans le mandrin6et ser-
rez-le bien avec la clé de mandrin.
3. Fixez la pièce à usiner sur la table8.
4. Ajustez la table8en fonction de la pièce
à usiner.
5. Ajustez l'écran de protection5à hauteur
de la pièce.
6. Réglez la profondeur de la perceuse sur
la jauge de profondeur20 si nécessaire.
7. Démarrez l'outil en utilisant le bouton
marche/arrêt3.
8. Utilisez la poignée 18 pour exercer une
pression vers le bas et faire entrer le foret
dans la pièce.
9. Éteignez l'outil en utilisant le bouton
marche/arrêt3.
10. Retirez la pièce une fois que les pièces
rotatives sont complètement immobiles.
11. Enlevez les éclats de la zone de perçage à
l'aide d'une brosse ou d'une pince et re-
tirez le foret du mandrin6en utilisant la
clé à mandrin.
Utilisation conforme
En conjonction avec des forets appropriés, la
machine est destinée au perçage du bois, du
métal et du plastique. L'appareil n'est pas des-
tiné à un usage commercial.
Toute autre utilisation ou modification ap-
portée à l'outil est considérée comme non
conforme et risque d'engendrer des dangers
considérables.
Avertissement! Assurez-vous que
l'outil est hors service et débranché.
Avertissement! En cas d'urgence,
appuyez sur le bouton d'arrêt d'ur-
gence2pour cesser le fonctionnement im-
médiatement.
21
1
20
2
3
4
15
16
9
19
17
14
13
6
8
5
11
22
24
10
18
21
23
12
7
Lieferumfang
Etendue de livraison
Materiale compreso nella fornitura
Leveringsomvang
Leveransomfång
Rozsah dodávky
Rozsah dodávky
Volumul livrat
Scope of delivery
DE
SV
IT
SK
FR
CZ
NL
RO
GB
1x 1x 1x 1x
3x 1x
1x 1x
1x 1x
1x

FR26 FR 27
VITESSE DE BROCHE
Desserrez les deux boutons de fixation
du moteur22 et ouvrez le couvercle de
la boîte de vitesses1en desserrant la
vis de la boîte de vitesses24.
1
Faites coulisser la base de table16 et la
crémaillère sur la colonne10.
Installez la table8et verrouillez-la avec
la poignée de la table9. Faites glisser
l'unité de moteur23 sur la colonne10.
Option: montez l'étau de la machine7
sur la table avec deux vis, des rondelles
élastiques et des rondelles.
2
Fixez l'unité de moteur23 avec les
deux vis sans tête. Centrez la table8
et verrouillez la crémaillère avec le
manchon. Installez les trois poi-
gnées18 à l'unité du moteur.
3
Tournez la poignée de tension21 dans le sens
des aiguilles d'une montre et réglez la vitesse
de broche voulue avec les deux courroies:
Vitesse min-1
A4 210
A3 300
B4 350
A2 480
B3 500
C4 540
B1 1000
C2 1100
D3
C1
D2
D1
1200
1600
1800
2500
2
Installez le mandrin6sur l'unité du
moteur23 après l'avoir poussé sur
l'arbre de forage. Installez l'écran de
protection5sur l'unité de moteur23.
4
Tourner de nouveau la poignée de ser-
rage 21 et serrer les boutons de fixa-
tion du moteur 22. Extraire légèrement
la vis de la boîte de vitesses  24 et
fermer le couvercle de la boîte de vi-
tesses1. Resserrer la vis de la boîte de
vitesses.
3
Ajustez le biseau de la table avec la
vis de biseau de table14. Réglez la
distance entre la pièce à usiner et
l'outil à environ 5mm. Ajustez l'écran
de protection5pour qu'il soit proche
du haut de la pièce à usiner.
2
AJUSTEMENT DE LA PIÈCE À USINER
Fixez la pièce à usiner. Desserrez le
verrou de la table17, réglez la hauteur
de la table et resserrez le verrou de la
table17.
2
INSTALLATION
Montez la base 11 sur une surface
plane et stable. Fixez la base11 à l'aide
de deux vis de fixation, de rondelles
élastiques et de rondelles.
Placez la colonne10 sur la base11 à
l'aide de quatre vis M8x20, de ron-
delles élastiques et de rondelles. Pré-
parez la base de la table.
1
Avertissement! Assurez-vous que
l'outil est hors service et débranché.
Attention! Ne forcez pas excessi-
vement lors de l'installation de
l'arbre de forage.
Avertissement! Assurez-vous que
l'outil est hors service et débranché.
21
43
3x
2x
3x
4x
2x
2
1
2
3
4
A
B
C
D
1
1.
2.
1. 1.
2.
3.
2.
3
1
2.
1.
1.
3.
2
5 mm

FR28 FR 29
Caractéristiques techniques
Tension nominale 230V~ / 50Hz
Puissance nominale 800W
Indice de protection I
Degré de protection IP 20
Vitesse de broche 210-2500 min-1
Capacité du mandrin de serrage 1,5 - 16mm
Course max. de la perceuse 80mm
Base 410 x 240mm
Dimensions de la table 260 x 260mm
Réglage du biseau de la table +/- 45°
Poids net 46 kg
Niveau de pression sonore (LpA)< 80 dB(A)
Niveau de puissance sonore (LWA)93 dB(A) / Incertitude K = 3 dB(A)
Valeur des émissions de vibrations (ah)< 2,5m/s2
Dépannage
Avertissement! Assurez-vous que l'outil est hors service et débranché.
Problème Cause possible Solution
Le moteur ne
tourne pas Le couvercle de la boîte de vitesses est ouvert Fermez correctement le couvercle de la boîte de vitesses
L'écran de protection n'est pas
fermé Fermez l'écran de protection
L'arrêt d'urgence est enfoncé Déclenchez l'arrêt d'urgence
La connexion électrique est
interrompue. Vérifiez l'alimentation du secteur.
L'outil ne
fonctionne pas
de manière
satisfaisante
ou se coince
L'outil de fonctionnement est
émoussé Remplacez l'outil de fonctionnement
Les courroies sont lâches Ouvrez les boutons de fixation du moteur,
tirez la poignée de tension vers la gauche et
refermez les boutons de fixation du moteur.
Les courroies sont usées Contactez le centre d'entretien
L'outil de fonc-
tionnement
devient bleu
L'outil de fonctionnement est
trop chaud Utilisez un liquide de refroidissement pour perceuse.
Entretien & Maintenance
- Conservez toujours l'outil propre, sec et
exempt d'huile et de graisses.
- Portez des lunettes de sécurité pour proté-
ger vos yeux pendant le nettoyage.
- Pour un travail sûr et correct, maintenez
toujours la machine et les fentes de venti-
lation propres.
- Contrôlez régulièrement si des poussières
ou des matières étrangères ont pénétré
dans les grilles à proximité du moteur et
autour de l'interrupteur marche/arrêt. Utili-
sez une brosse souple pour retirer les pous-
sières accumulées.
- Si le corps de l'outil doit être nettoyé, es-
suyez-le à l'aide d'un chion doux humide.
Un détergent doux peut être utilisé, mais
pas de produits à base d'alcool, de pétrole
ou d'autres agents de nettoyage.
- N'utilisez jamais d'agents caustiques pour
nettoyer les pièces en plastique.
- Lubrifiez régulièrement toutes les pièces en
mouvement.
- Contrôlez périodiquement toutes les fixa-
tions. Elles peuvent se desserrer avec le
temps en raison des vibrations.
Avertissement ! Si le câble d'ali-
mentation est endommagé, il doit
être remplacé par le fabricant, son techni-
cien SAV ou toute personne de qualification
similaire afin d'exclure tout danger.
Avertissement! Assurez-vous que
l'outil est hors service et débranché.
Bruits & vibrations
Les valeurs indiquées dans les présentes ins-
tructions ont été mesurées conformément à la
procédure de mesure standardisée, spécifiée
dans la norme EN 12717, et peuvent être utili-
sées pour comparer les outils.
Elles peuvent être utilisées pour une évalua-
tion préliminaire de l'exposition.
Avertissement! Les émissions de
vibrations pendant l'utilisation réelle
peuvent diérer de la valeur totale déclarée
en fonction de l'utilisation de l'outil.

FR30 FR 31
Garantie / CH / LU
Cet article de la marque Pattfield a été conçu en
conformité avec les méthodes de production les
plus modernes et est soumis à un contrôle de
qualité exigeant.
Suisse:
HORNBACH Baumarkt (Schweiz) AG, Schellen-
rain 9, CH-6210
Luxembourg:
HORNBACH Baumarkt (Luxemburg) AG, 31
Rue du Puits Romain, 8070 Bertrange
Sursee (ci-après la Garante), garantit la qualité
des machines conformément aux dispositions
suivantes.
1. Durée de garantie
La durée de la garantie est de 3 ans, à compter de
la date d’achat. À des fins de preuve, nous vous
prions de conserver l’original du ticket de caisse
ou de la quittance.
2. Étendue de la garantie
La garantie est valable exclusivement pour les
erreurs de fabrication ou de matériel. La garan-
tie n’est valable qu’en cas d’utilisation conforme
et d’un traitement et entretien correct de l’article
dans le cadre privé.
La garantie n’est pas valable pour les défauts qui
résultent de:
• une utilisation abusive ou non conforme,
• l’utilisation de violence ou des actions externes,
• les dommages ayant pour origine le non-res-
pect des instructions de montage et de service,
• le branchement à un tension secteur erronée
ou un type de courant incorrect,
• une installation pas exécutée dans les règles
de l’art,
• une surchage de l’appareil,
• une utilisation d’outils d’intervention ou d’ac-
cessoires non homologués,
• le non-respect des dispositions de sécurité et
d’entretien,
• la pénération de corps étrangers dans l’appa-
reil,
• une usure normale, correspondant à l’utilisa-
tion
• l’usage professionnel.
De plus, le dommage [et l’usure] aux pièces
d’usure, qui résulte[nt] de l’usage normal de
la chose, n’est [ne sont] pas couvert[s] par la
garantie. La garantie ne porte pas non plus
sur le dommage concomitant ou le dommage
consécutif ni sur des coûts de montage et dé-
montage en cas de l’application de la garantie.
La garantie disparaît dès que le client essaie
de manipuler/modifier ou de réparer lui-même
l’article défectueux, ou lorsqu’il fait réparer ou
modifier l’article par quelqu’un qui n’en a pas
reçu l’autorisation par HORNBACH.
3. Prestations de la garantie
Pendant la durée de la garantie, la Garante
examine l’article défectueux afin de détermi-
ner s’il s’agit d’un cas de garantie. S’il s’agit
d’un cas de garantie, la Garante répare ou
échange l’article à ses propres frais. Si l’ar-
ticle n’est plus disponible au moment du cas
de garantie, la Garante est autorisée à le rem-
placer par un produit semblable [et de même
valeur]. L’article échangé ou les parties de ce-
lui-ci deviennent la propriété de la Garante. Il
n’existe pas de droit à bénéficier d’un article
de remplacement durant la réparation.
La décision entre les prestations de garantie
(réparation ou échange) est prise librement
par la Garante. Il n’existe pas de droit à une
certaine prestation de garantie ou au rem-
boursement du prix d’achat.
Luxembourg:
Durant la réparation, vous ne bénéficiez pas
d’un droit de mise à disposition d’un article de
remplacement.
Le choix entre les prestations de garantie (ré-
paration ou échange) est eectué à la seule
discrétion de la Garante. Il n’existe pas de droit
à une certaine prestation de garantie ou au
remboursement du prix d’achat.
4. Revendication de la garantie
Pour revendiquer la garantie, nous vous
prions de vous adresser au service clientèle/
après-vente du HORNBACH-Baumarkt le plus
proche.
Vous le trouverez sur www.hornbach.com.
La revendication de la garantie ne peut inter-
venir que sur présentation de l’article défec-
tueux ainsi que de l’original du ticket de caisse
ou de la quittance.
5. Droits garantis par la loi
Vos droits légaux à la responsabilité du fait
des produits ne sont pas limités par la pré-
sente garantie.
Luxembourg:
La présente garantie contractuelle est sans
préjudice des garanties légales pour les
consommateurs (la garantie de conformité
conformément au Code de la consomma-
tion luxembourgeois ainsi que la garantie de
délivrance conforme et la garantie des vices
cachés conformément au Code civil luxem-
bourgeois). La garantie de conformité confor-
mément au Code de la consommation luxem-
bourgeois peut être mise en jeu pendant une
durée de deux (2) années à compter de la déli-
vrance de l’Article.

IT 33FR32
Élimination
Le logo représentant une poubelle à
roulettes barrée implique la collecte
séparée de déchets électriques et
électroniques (WEEE). De tels appa-
reils peuvent contenir des substances dange-
reuses. Ces outils doivent être retournés à un
point de collecte désigné pour le recyclage de
WEEE et ne doivent pas être éliminés comme
des déchets domestiques non triés. Cela
contribue à préserver les ressources et à pro-
téger l'environnement. Contactez les autorités
locales pour plus d'informations.
Les enfants ne doivent pas jouer avec des
sachets plastiques, ni des matériels d'em-
ballage, en raison du risque de blessure ou
d'étouement. Conservez ce matériel dans un
lieu sûr ou éliminez-le en respectant l'environ-
nement.

IT34 IT 35
Grazie!
Siamo convinti che questo attrezzo supererà
le vostre aspettative e vi auguriamo tanta sod-
disfazione con il suo impiego.
Si prega di leggere questo manuale e di segui-
re le istruzioni di sicurezza.
Simboli
Si prega di leggere attentamente il pre-
sente manuale e di conservarlo per fu-
turi riferimenti.
Portare occhiali di sicurezza per la pro-
tezione degli occhi.
Usare una retina per i capelli per pro-
teggere i vostri capelli.
Pericolo di incidenti, danni a persone e
danni gravi alle cose.
Potenza nominale
Voltaggio nominale
Velocità di rotazione del mandrino
Capacità di bloccaggio mandrino
Corsa max. della punta del trapano
Materiale compreso nella
fornitura
1x Piastra base, viti di fissaggio
1x Colonna
1x Base tavolo, manico, inclinatore, manovella
1x Tavolo
3x Impugnatura
1x Kit di viti & brugole
1x Motore
1x Mandrino per punte da trapano, albero
del trapano, piastra in metallo e chiave
per mandrino
1x Calotta di protezione e attacco calotta
1x Cremagliera e anello di fissaggio
1x Morsa attrezzo
In caso di parti mancanti o danneggiate, si prega
di contattare il vostro negozio HORNBACH.
Indice dei contenuti
Materiale compreso nella fornitura 25
Simboli 25
Istruzioni di sicurezza 26
Dichiarazione di conformità 29
Panoramica sul prodotto 30
Impiego dell'attrezzo 30
Uso previsto 30
Lavori di regolazione 31
Dati tecnici 32
Eliminazione di guasti 32
Rumore & Vibrazione 33
Cura & Manutenzione 33
Garanzia 34
Smaltimento 36
Lieferumfang
Etendue de livraison
Materiale compreso nella fornitura
Leveringsomvang
Leveransomfång
Rozsah dodávky
Rozsah dodávky
Volumul livrat
Scope of delivery
DE
SV
IT
SK
FR
CZ
NL
RO
GB
1x 1x 1x 1x
3x 1x
1x 1x
1x 1x
1x
Italiano

IT36 IT 37
Istruzioni di sicurezza
AVVISI DI SICUREZZA GENERALI PER AT-
TREZZI ELETTRICI
AVVERTENZA: leggere tutti gli avvisi
di sicurezza e tutte le istruzioni. In
caso di non osservanza degli avvisi e delle
istruzioni vi è il rischio di scosse elettriche, in-
cendio e/o lesioni gravi.
Conservare in un luogo sicuro tutti gli av-
visi e le istruzioni per future consultazioni.
Il termine "attrezzo elettrico" che ricorre nel-
le avvertenze si riferisce a dispositivi elettrici
alimentati a corrente (con cavo di alimentazio-
ne) oppure alimentati a batteria (senza cavo di
alimentazione).
1 AREA DI LAVORO E SICUREZZA
a) Tenere l'area di lavoro pulita e ben illu-
minata. In aree disordinate o buie vi è un
maggior rischio in tema di incidenti.
b) Non utilizzare attrezzi elettrici in am-
bienti con rischio esplosione, ossia con
la presenza di liquidi, gas o particelle
infiammabili. Gli attrezzi elettrici creano
delle scintille che possono causare una
deflagrazione di particelle infiammabili.
c) Tenere bambini e osservatori a debita
distanza durante l'utilizzo dell'attrezzo
elettrico. Delle distrazioni possono farvi
perdere il controllo sull'attrezzo.
2 SICUREZZA ELETTRICA
a) La spina dell'attrezzo elettrico deve es-
sere inserita in una presa idonea. Non
apportare in nessun modo delle modifi-
che alla spina. Non utilizzare degli adat-
tatori con attrezzi elettrici a massa. Pre-
se non manipolate e prese idonee riducono
il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici a
massa, del tipo tubi, radiatori, frigoriferi
e simili. Vi è un rischio maggiore di scosse
elettriche se il vostro corpo risulta a massa.
c) Non esporre l'attrezzo elettrico a piog-
gia oppure umidità. Infiltrazioni d'acqua
aumentano il rischio di scosse elettriche.
d) Non utilizzare in modo non idoneo il cavo
di alimentazione. Non trasportare, tra-
scinare o staccare la spina dell'attrezzo
elettrico, servendosi del cavo di alimen-
tazione. Tenere la corda lontano da fonte
di calore, olio, spigoli o componenti mo-
bili. Cavi danneggiati o attorcigliati incre-
mentano il rischio di scosse elettriche.
e) Se è inevitabile azionare l'attrezzo elet-
trico in un ambiente umido, ricorrere ad
una alimentazione protetta da un dispo-
sitivo per corrente residua (RCD). L'utiliz-
zo di un dispositivo RCD riduce il rischio di
scosse elettriche.
3 SICUREZZA PERSONALE
a) Stare sempre all'erta, seguire sempre
con lo sguardo tutti i movimenti e ricor-
rere al buon senso quando si utilizza un
attrezzo elettrico. Non utilizzare un at-
trezzo elettrico se si è stanchi o sotto in-
fluenza di sostanze stupefacenti, alcool
o medicamenti. Una piccola disattenzione
durante l'impiego di attrezzi elettrici può
comportare delle gravi lesioni.
b) Utilizzare gli accorgimenti per la sicu-
rezza personale. Indossare sempre la
protezione per gli occhi. Gli accorgimenti
protettivi come mascherina, scarpe di si-
curezza antiscivolo, copricapo duro oppure
la protezione dell'udito riducono il rischio di
lesioni fisiche.
c) Prevenire un azionamento non intenzio-
nale. Accertarsi che l'interruttore si tro-
vi nella posizione OFF prima di connet-
tere il dispositivo alla rete elettrica e/o
al gruppo batterie, prima di sollevarlo o
trasportarlo. Trasportare attrezzi elettrici
con il dito sull'interruttore o attrezzi sotto
carica con l'interruttore sulla posizione ON
è causa frequente di incidenti.
d) Rimuovere la chiave di regolazione o
quella fissa prima di accendere l'attrez-
zo. Potrebbe essere causa di lesioni fisiche
se una di queste chiavi dovesse rimanere
incastrata in un elemento rotante dell'at-
trezzo elettrico.
e) Non inclinarsi troppo in avanti o indie-
tro. Mantenersi sempre in una posizio-
ne di stabile equilibrio. Questo permette
di tenere sotto controllo l'attrezzo, qualora
dovessero verificarsi condizioni inaspettate.
f) Vestirsi in modo adeguato. Non indos-
sare indumenti larghi o gioielli. Tenere
capelli, indumenti e guanti lontano da
componenti mobili. Indumenti larghi, gio-
ielli o capelli lunghi possono impigliarsi nelle
componenti mobili.
g) Se l'attrezzo è provvisto di un'apertura
per l'estrazione delle polveri, dotato di
ricettacolo, assicurare che questi di-
spositivi siano connessi e utilizzati nel
modo previsto. L'utilizzo di un sistema di
raccolta polveri può ridurre il pericolo dovu-
to alla polvere.
h) Assicurarsi che la familiarità acquisita
dal frequente impiego di attrezzi non vi
permetterà di diventare compiacenti e
di ignorare i principi di sicurezza dell'at-
trezzo. Un'azione incauta può improvvisa-
mente provocare
gravi lesioni
4 IMPIEGO E CURA DI UN ATTREZZO ELET-
TRICO
a) Non forzare l'attrezzo elettrico. Utilizza-
re l'attrezzo corretto per l'applicazione
prevista. L'uso dell' attrezzo elettrico ido-
neo favorirà la riuscita, in condizioni di sicu-
rezza, della mansione da svolgere.
b) Non utilizzare l'attrezzo in caso l'inter-
ruttore On/O non funzioni. Ogni attrezzo
che non risponde all'azionamento dell'inter-
ruttore risulta essere pericoloso e va ripara-
to.
c) Rimuovere la spina dalla rete elettrica
e/o il gruppo batterie prima di eseguire
delle impostazioni, cambiare degli ac-
cessori o conservare attrezzi elettrici.
Queste misure di sicurezza preventive ridu-
cono il rischio di un azionamento involonta-
rio dell'attrezzo elettrico.
d) Conservare attrezzi elettrici fuori dalla
portata dei bambini e non permettere
a persone non in condizioni di utilizza-
re l'attrezzo elettrico o che ignorano le
presenti istruzioni di eseguire dei lavori
col presente l'attrezzo elettrico. Attrezzi
elettrici risultano essere pericolosi in mano
a persone non istruite sul loro corretto im-
piego.
e) Manutenzione di attrezzi elettrici. Ve-
rificare la presenza di un allineamento
errato o la tenuta di parti mobili, rottu-
ra di elementi o di altre circostanze che
possono influire in modo sfavorevole sul
funzionamento dell'attrezzo. Se l'attrez-
zo risulta danneggiato, ripararlo prima
di un suo impiego. Molti incidenti sono
dovuti ad attrezzi privi della dovuta manu-
tenzione.
f) Tenere i dispositivi taglienti alati e pu-
liti. Dispositivi di taglio mantenuti nel modo
dovuto con lame taglienti sono meno sog-
getti a incepparsi e sono manovrabili con
maggior facilità.
g) Utilizzare l'attrezzo elettrico, accessori
e le punte ecc. attenendosi alla presen-
ti istruzioni, tenendo in considerazione
le condizioni di lavoro e la mansione
da eseguire. Un impiego dell'attrezzo per
mansioni per le quali non è stato ideato, può
essere causa di pericoli.
h) Mantenere le impugnature e le superfici
di presa asciutte, pulite e prive di olio
e grasso. Impugnature e superfici di pre-
sa scivolose non consentono un maneggio
e controllo sicuro dell'attrezzo in situazioni
impreviste.
5 ASSISTENZA
a) Fare eseguire le riparazioni da personale
qualificato, ricorrendo esclusivamente a
pezzi di ricambio identici. In tal maniera
viene garantito un funzionamento in tutta
sicurezza dell'attrezzo elettrico.

IT38 IT 39
AVVISI DI SICUREZZA PER TRAPANO DA
BANCO
a) Il trapano deve essere fissato in maniera
sicura. Un trapano non fissato in maniera
corretta può ribaltarsi e provocare lesioni.
b) Il pezzo da lavorare deve essere serrato
oppure fissato al supporto per il pezzo
da lavorare. Non lavorare dei pezzi che
sono troppo piccoli da serrare in manie-
ra sicura. Quando si mantiene il pezzo da
lavorare con la mano durante il funziona-
mento vi è un pericolo di lesioni.
c) Non indossare guanti. I guanti potrebbero
incepparsi negli elementi rotanti o nei tru-
cioli comportando delle lesioni.
d) Tenere le mani lontane dalla zona di fo-
ratura mentre l'attrezzo è in funziona-
mento. Il contatto con gli elementi rotanti
oppure i trucioli potrebbe causare delle le-
sioni.
e) Assicurarsi che l'attrezzo inizi a ruotare
prima di inserirlo nel pezzo da lavora-
re. Altrimenti l'attrezzo può incepparsi nel
pezzo da lavorare causando un movimento
improvviso del pezzo da lavorare e di conse-
guenza delle lesioni.
f) Nel caso l'attrezzo sia inceppato, non
esercitare nessuna pressione verso il
basso e spegnere l'attrezzo. Esaminare e
intraprendere azioni correttive per elimi-
nare la causa dell'inceppamento. L'incep-
pamento può causare un movimento improv-
viso del pezzo da lavorare e delle lesioni.
g) Evitare la formazione di trucioli lunghi
regolarmente interrompendo la pres-
sione verso il basso. I trucioli di metallo
taglienti possono causare un incepparsi e
delle lesioni.
h) Non rimuovere mai i trucioli dalla zona
di foratura mentre l'attrezzo è in funzio-
namento. Per rimuovere i trucioli, allon-
tanare l'attrezzo dal pezzo da lavorare,
spegnere l'attrezzo e attendere fino a
che esso si sia fermato. Usare attrezzi
quali una spazzola oppure un gancio per
rimuovere i trucioli. Il contatto con gli ele-
menti rotanti oppure i trucioli potrebbe cau-
sare delle lesioni.
i) La velocità indicata sull'accessorio deve
essere pari o superiore alla velocità
massima indicata sull'attrezzo. Gli ac-
cessori utilizzati ad una velocità superiore
alla loro velocità nominale possono infatti
rompersi ed essere proiettati verso l'ester-
no.
j) Fissare l'attrezzo su una superficie sta-
bile, piana ed orizzontale. Se l'attrezzo
può scivolare via oppure si muove, esso non
può essere maneggiato in maniera uniforme
e sicura.
k) Mantenere pulita la superficie di lavoro
del pezzo da lavorare. I trucioli di foratura
e gli oggetti con spigoli vivi possono cau-
sare delle lesioni. Materiali misti possono
essere particolarmente pericolosi. Polveri di
leghe leggere possono bruciare o esplodere.
l) Non rimuovere i trucioli con le mani
nude. Pericolo di lesioni particolarmente
dovute a trucioli di metallo roventi e taglien-
ti.
m) Mantenere le impugnature asciutte, pu-
lite e prive di olio e grasso. Impugnature
grasse o oliose sono scivolose e comporta-
no la perdita di controllo.
n) Non toccare l'attrezzo direttamente
dopo la procedura di lavoro prima che
esso sia rareddato. Durante il funziona-
mento gli attrezzi elettrici diventano molto
caldi.
o) Controllare periodicamente il cavo.
Se il cavo di alimentazione è danneg-
giato, esso va sostituito da parte del
produttore oppure da un tecnico dell'as-
sistenza cliente o da persona con quali-
ficazioni paragonabili per evitare di cor-
rere dei rischi. Sostituire eventuali cavi di
prolunga danneggiati. In tal maniera viene
garantito un funzionamento in tutta sicurez-
za dell'attrezzo elettrico.
g) Non utilizzare l'attrezzo con un cavo
danneggiato. Non toccare il cavo dan-
neggiato e staccare la spina, se il cavo è
danneggiato mentre si esegue un lavoro.
Cavi danneggiati incrementano il rischio di
scosse elettriche.
q) Conservare l'attrezzo elettrico in manie-
ra sicura quando esso non viene usato.
Dichiarazione di conformità
Si dichiara, che il prodotto descritto
nella sezione Dati tecnici:
Trapano da banco PE-800TBM da 800 W
fabbricato per:
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germania
è conforme alle seguenti direttive:
Direttiva Macchine 2006/42/CE
Direttiva EMC 2014/30/CE
Direttiva RoHS 2011/65/CE
e in conformità alle seguenti norme armoniz-
zate:
EN 12717:2001+A1
EN 60204-1:2006+A1
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Andreas Back
Direzione reparto qualità, tutela ambientale e
CSR (responsabilità sociale d’impresa)
Responsabile della documentazione tecnica
Bornheim, lì 29.07.202016
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germania
Il posto di conservazione deve essere
asciutto e chiudibile. In questo modi si
evita che l'attrezzo subisca dei danni di
conservazione e che esso venga usato da
persone non istruite.
ISTRUZIONI DI SICUREZZA ADDIZIONALI
CIRCA I RISCHI A CAUSA DI VIBRAZIONI
a) I dati di vibrazione dichiarati rappresen-
tano le principali applicazioni dell'at-
trezzo, ma diversi usi dello strumento
oppure una scarsa manutenzione pos-
sono causare dati di vibrazione dieren-
ti. Ciò può aumentare notevolmente il livello
di vibrazione per l'intero periodo di lavoro.
b) Si consiglia di prendere delle misure di
sicurezza addizionali per proteggere l'u-
tente dagli eetti della vibrazione. Tene-
re l'attrezzo e i suoi accessori in condizioni
ineccepibili, mantenere calde le mani ed
organizzare degli schemi e periodi di lavoro.
