TOESTELINFORMATIE
A
BC
D
EF
GH
fig. 1
fig. 2a
fig. 2b
display “A”
display “B”
display “C”
fig. 2c
AC D
B
DC
I H F B J A
K C
I F G H B J D E A

Toestelinformatie A, B en C (fig. 1)
A – bovenkorf
B – sproeiarm boven
C – hoogteverstelling bovenkorf
D – onderkorf
E – sproeiarm onder
F – zoutreservoir
G – zeef
H – reservoir voor zeep en spoelmiddel
Display A (fig. 2a)
A – programma keuzetoetsen
B – signaallampje aan/uit
C – aan/uit knop
D – handgreep
Display B en C (fig. 2b en 2c)
A – programma keuzetoetsen
B – aan/uit knop
C – signaallampje aan/uit
D – signaallampje zoutvoorraad
E – signaallampje glansmiddelvoorraad
F – toets “super”
G – toets 55 °C/ECO-afwas
H – toets halve lading
I – toets instelbare starttijd
J – handgreep
K – display instelbare starttijd

1
Introductie
Als u deze gebruiksaanwijzing doorleest, bent
u snel op de hoogte van alle mogelijkheden
die dit toestel u biedt. U vindt informatie voor
uw veiligheid en over het onderhoud van het
toestel. Verder vindt u milieutips en
aanwijzingen om energie te besparen.
Bewaar de gebruiksaanwijzing en het
installatievoorschrift. Een eventueel volgende
gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Dit toestel voldoet aan de voorschriften van
de richtlijn 89/336/EEG inzake
elektromagnetische compatibiliteit.
Inhoud NL
■Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . 2 - 3
Vóór het eerste gebruik . . . . . . . . . . . . . . . 2
Waarop u moet letten . . . . . . . . . . . . . . . . 2
■Bediening . . . . . . . . . . . . . . . . . . . . . . . . 4 - 6
Wasprogramma “A” . . . . . . . . . . . . . . . . . 4
Verklaring programma “A” . . . . . . . . . . . . .4
Wasprogramma “B” . . . . . . . . . . . . . . . . . 5
Verklaring programma “B” . . . . . . . . . . . . 5
Wasprogramma “C” . . . . . . . . . . . . . . . . . .6
Verklaring programma “C” . . . . . . . . . . . . 6
■Toepassing . . . . . . . . . . . . . . . . . . . . . . 7 - 10
Zout, glansmiddel en wasmiddel . . . . . . . 7
Korven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
De eerste was . . . . . . . . . . . . . . . . . . . . . . 10
■Storingen . . . . . . . . . . . . . . . . . . . . . . . . . . 11
■Onderhoud . . . . . . . . . . . . . . . . . . . . . 12 - 13
Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
■Installatie . . . . . . . . . . . . . . . . . . . . . . 13 - 14
■Montage . . . . . . . . . . . . . . . . . . . . . . . 15 - 17
■Afvoeren verpakking en toestel . . . . . . . 17
INHOUD
3930 | 2310 | 9713

2VEILIGHEID
Vóór het eerste gebruik
■Dit toestel mag alleen door een erkend
installateur worden aangesloten (zie
elektrische aansluiting).
■Het toestel is alleen geschikt voor
huishoudelijk gebruik en voor de
aangegeven doeleinden.
■Maak het toestel spanningsloos voordat
met reparatie of schoonmaken wordt
gestart. Bij voorkeur door de stekker uit het
stopcontact te halen of de schakelaar in de
meterkast op nul te zetten.
■Gebruik geen verlengsnoer.
■Reinig nooit elektrische apparaten in de
vaatwasmachine.
■Gebruik geen wasmiddelen die fosfaten en
chloorbleekmiddelen bevatten.
■Voorkom kalkaanslag door regelmatig
regenereerzout bij te vullen. Gebruik alleen
speciaal zout voor vaatwasmachines.
■Controleer sproeiarmen en filtergedeelte
regelmatig op verontreinigingen.
■Gebruik de vaatwasmachine nooit zonder
de filters.
■Nooit op een geopende deur zitten of
staan. De deur kan ontzet raken of de
vaatwasmachine kan naar voren kantelen.
Waar u op moet letten
Voordat u vaat in de machine plaatst
■Verwijder eerst voedselresten. Hiermee
voorkomt u verstopping.
■Potten en pannen die erg vuil zijn eerst in
de week zetten.
Milieutips
■Spaar het gebruikte vaatwerk op en was pas
af wanneer één (bij “halve lading” mogelijk-
heid) of beide korven geheel gevuld zijn.
■Kies steeds het programma dat het meest
geschikt is voor de verontreinigingsgraad
van uw vaat.
Porselein
Niet geschikt:
Alle soorten porselein waarbij een voelbare
opdruk of rand te zien is.
Let ook op de vorm van het porselein.
Klokvormige kopjes breken sneller dan
rechtvormige kopjes.
Plaats in geen geval poreus aardewerk in de
vaatwasmachine.
Wel geschikt:
Porselein dat bij 700/800 °C is gebakken.
Gebruik hierbij niet teveel spoelmiddel om
schade te voorkomen. Enkel wit of uni-
gekleurd porselein dat bij 1200/1300 °C is
gebakken is geheel vaatwasserbestendig.
Glas
Niet geschikt:
Kristal en mondgeblazen glaswerk; glas met
een ingebrande opdruk of een goudrandje.

Wel geschikt:
Al het overige glaswerk.
Bestek
Niet geschikt:
Bestek waarbij het handvat is gemaakt van
hout, aardewerk of porselein. De kans op
barsten is groot. Dit gevaar bestaat overigens
voor alle houten voorwerpen die in een
machine gewassen worden.
Bestek gemaakt van chroomstaal is minder
geschikt om in de machine af te wassen. Bij
dit bestek kan corrosie (roest) ontstaan.
Wel geschikt:
Bestek gemaakt van chroomnikkelstaal 18/10.
Dit kwalitatief hoogwaardige bestek is
roestvrij en bestand tegen de inwerking van
zuren. Echter, het lemmet van een mes kan
van ander materiaal gemaakt zijn. Let hier op.
Zilver of verzilverd bestek is ook vaatwasser-
bestendig. Het gebruikte spoelmiddel mag in dit
geval geen citroenzuur bevatten, aangezien dit
het zilver aantast. Ook kunnen bij regelmatig
wassen in de machine krasjes ontstaan.
Let op:
U hebt langer plezier van bestek èn vaatwasser
wanneer u de volgende tips ter harte neemt:
■Na gebruik het bestek – met name
messen – afspoelen onder de kraan.
Hiermee voorkomt u inwerking door zout-
en zuurbevattende etensresten.
■Messen, vorken en lepels altijd met het heft
naar beneden in de afwasmachine zetten.
■Chroomnikkelstaal-bestek en chroomstaal-
bestek niet bij elkaar in de machine zetten.
U loopt anders de kans dat “roest-
besmetting” plaatsvindt.
■Haal bestek na afloop van het spoel-
programma meteen uit de machine en wrijf
het na. Laat bestek nooit vochtig in de
machine staan.
■Verzilverd en roestvrijstalen bestek nooit
samen in één korf plaatsen.
■Zilveren bestek mag nooit met aluminium in
aanraking komen, aangezien dit het zilver
kan beschadigen.
■Kunststof handgrepen van pannen kunnen
dof worden.
En verder…
■Voorwerpen van kunststof moeten
hittebestendig zijn.
■Aluminium pannen, vaatwerk en
verschillende glassoorten kunnen
verkleuren na vele malen afwassen.
Bepaalde decoraties kunnen verbleken.
■Let op de aanduiding “Geschikt voor
vaatwasser” bij geglazuurd aardewerk.
■Let, bij de aankoop van nieuw serviesgoed,
op vormen die geschikt zijn voor de vaat-
wasmachine. Zoals rechte gladde wanden,
grote openingen, geen al te diepe holten,
vaatbestendige decoraties, bestek en
aardewerk.
3VEILIGHEID

Bediening
4BEDIENING
Wasprogramma “A”
knopstand programma was- glans- water- stroom- prog.
middel middel verbr. verbr. duur
1 Weken 7 liter 0,02 kWh 10 min.
2 Intensief 65 °C X+X X 28 liter 1,9 kWh 92 min.
3 Normaal 60 °C X X 22 liter 1,6 kWh 78 min.
4 Spoelprogramma X 17 liter 1,0 kWh 50 min.
Programmaduur en stroomverbruik zijn afhankelijk van de temperatuur van het ingelaten water.
Verklaring van het programma “A”
Symbool Geschikt voor… Programmaverloop
Weken Vaatwerk gereed voor volgende Kort koud spoelen ter voorkoming van het
wasprogramma. opdrogen van etensresten.
Intensief Zeer vuile pannen en borden Koud voorwassen; wasprogr. bij 65 °C;
65 °C (geen glaswerk). 2x koud spoelen en warm spoelen bij 67 °C;
nadrogen.
Normaal Normaal vuile pannen en borden. Koud spoelen; wasprogr. bij 60 °C; 2x koud
60 °C spoelen en warm spoelen bij 67 °C; nadrogen.
Spoel- Vaatwerk alleen spoelen. 1x koud spoelen en warm bij 67 °C; nadrogen.
progr. Wasmiddelreservoir open
zetten.

BEDIENING
5
Wasprogramma “B”
knop- programma druktoetsen was- glans- water- stroom- prog.
stand middel middel verbr. verbr. duur
1 Weken 7 liter 0,007 kWh 8 min.
2 Intensief 65 °C X X/X 28 liter 1,8 kWh 95 min.
2 Normaal 65 °C X X 22 liter 1,5 kWh 87 min.
3 Spoelprogr. X 17 liter 1,0 kWh 50 min.
4 Energieprogr. 45 °C X X 17 liter 1,1 kWh 50 min.
Programmaduur en stroomverbruik zijn afhankelijk van de temperatuur van het ingelaten water.
SUPER
1/2
Verklaring van het programma “B”
Symbool Geschikt voor… Programmaverloop
Weken Vaatwerk gereed voor volgende Kort koud spoelen ter voorkoming van het
wasprogramma. opdrogen van etensresten.
Intensief Zeer vuile pannen en borden Koud voorwassen; wasprogr. bij 65 °C;
65 °C (geen glaswerk). 2x koud spoelen en warm spoelen bij 67 °C;
nadrogen.
Normaal Normaal vuile pannen en borden. Koud voorspoelen; wasprogr. bij 60 °C; 2x koud
65 °C spoelen en warm spoelen bij 67 °C; nadrogen.
Spoel- Vaatwerk alleen spoelen. 1x koud spoelen en warm spoelen bij 67 °C;
progr. Wasmiddelreservoir open nadrogen.
zetten.
Energie- Direct na gebruik wassen van Wasprogramma bij 45 °C; 2x koud spoelen en
progr. weinig vuil vaatwerk. 1x warm spoelen bij 67 °C; nadrogen.
45 °C Max. 6 couverts.

6BEDIENING
Wasprogramma “C”
knop- programma druktoetsen was- glans- water- stroom- prog.
stand middel middel verbr. verbr. duur
1 Weken 7 liter 0,007 kWh 8 min.
2 Intensief 65 °C X nX/X X 28 liter 1,8 kWh 95 min.
2 Normaal 65 °C X X 22 liter 1,5 kWh 87 min.
2 Normaal 55 °C X X X 22 liter 1,4 kWh 80 min.
3 Spoelprogr. X 17 liter 1,0 kWh 50 min.
4 Verkort progr. 55 °C X X X 17 liter 1,3 kWh 53 min.
4 Energieprogr. 45 °C X X 17 liter 1,1 kWh 50 min.
Programmaduur en stroomverbruik zijn afhankelijk van de temperatuur van het ingelaten water.
1/2
55 ¡C
SUPER
Verklaring van het programma “C”
Symbool Geschikt voor… Programmaverloop
Weken Vaatwerk gereed voor volgende Kort koud spoelen ter voorkoming van het
wasprogramma. opdrogen van etensresten.
Intensief Zeer vuile pannen en borden Koud voorwassen; wasprogr. bij 65 °C;
65 °C (geen glaswerk). 2x koud spoelen en warm spoelen bij 67 °C;
nadrogen.
Normaal Normaal vuile pannen en borden. Koud voorspoelen; wasprogr. bij 60 °C; 2x koud
65 °C spoelen en warm spoelen bij 67 °C; nadrogen.
Normaal Normaal vuile pannen en borden. Koud voorspoelen; wasprogr. bij 55 °C; 2x koud
55 °C spoelen en warm spoelen bij 67 °C; nadrogen.
Spoel- Vaatwerk alleen spoelen. 1x koud spoelen en warm spoelen bij 67 °C;
progr. Wasmiddelreservoir open nadrogen.
zetten.
Verkort Direct na gebruik wassen van Wasprogr. bij 45 °C; 2x koud en 1x warm spoelen
progr. weinig vuil vaatwerk. bij 67 °C; nadrogen.
55 °C
Energie- Direct na gebruik wassen van Wasprogramma bij 45 °C; 2x koud spoelen en
progr. weinig vuil vaatwerk. 1x warm spoelen bij 67 °C; nadrogen.
45 °C Max. 6 couverts.

Zout, glansmiddel en wasmiddel
Zout

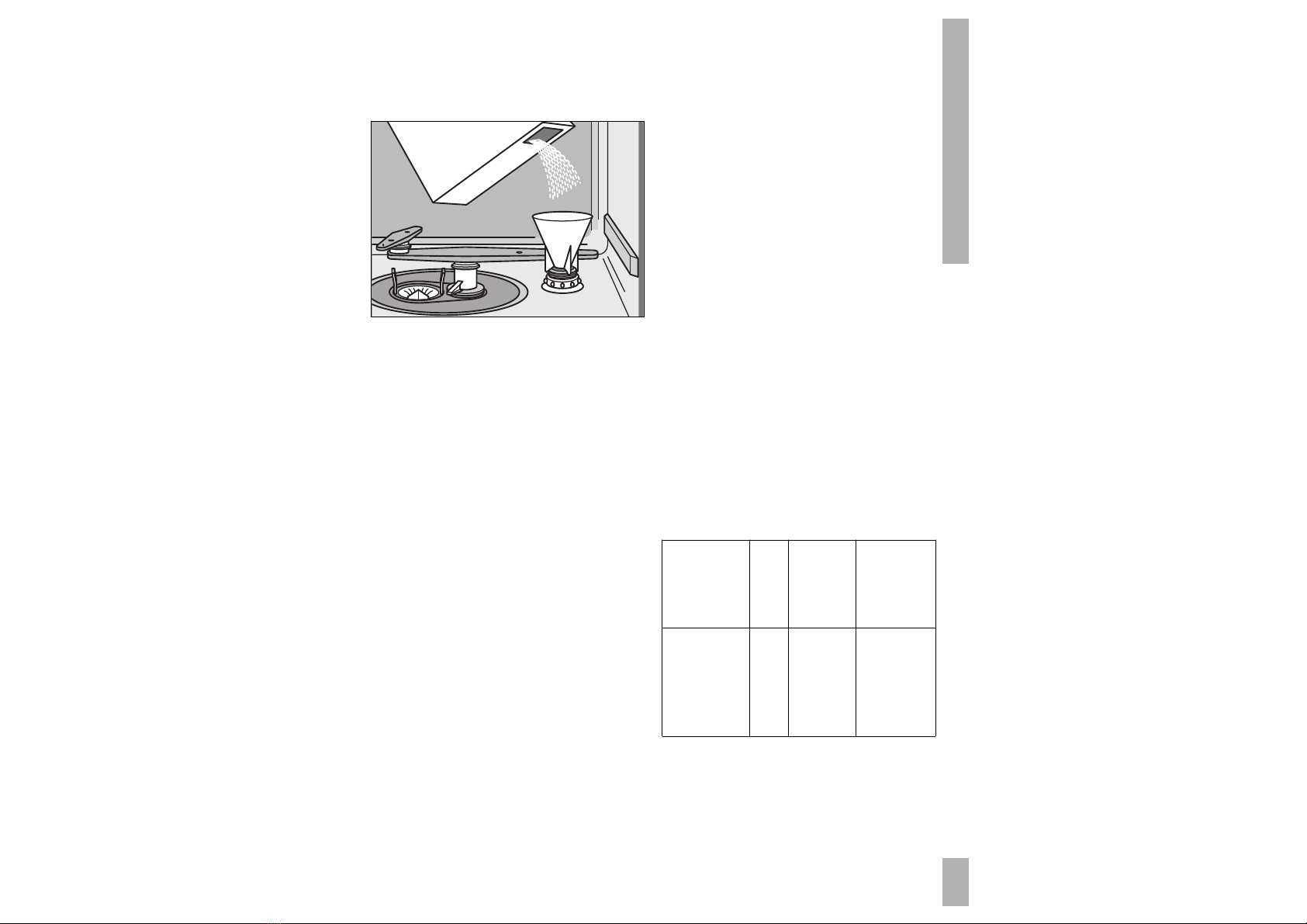

fig. 3
Gebruik alleen regenereerzout voor vaatwas-
machines.
Gebruik in geen geval jodiumzout!
Het is normaal dat er water naar buiten borrelt
tijdens het vullen van het zoutreservoir.
■Deksel van het zoutreservoir – tegen de
wijzers van de klok in – losdraaien.
Plaats de bijgeleverde trechter op het
reservoir (zie fig. 3). Giet de eerste keer één
liter water en vervolgens 1,5 kg zout in het
reservoir. Gemorste zoutresten zorgvuldig
verwijderen en het deksel weer vastdraaien.
■Vul het zoutreservoir alleen voordat u een
programma draait. Regenereerzout is
agressief en kan inwerken in de machine.
De juiste hoeveelheid zout
■De vaatwasmachines “B” en “C” zijn
voorzien van een zoutindicator. Het
signaallampje gaat branden als het
zoutreservoir bijgevuld moet worden.
■Bij vaatwasmachine “A” kan het
zoutverbruik niet ingesteld worden.
Vul om de ± 20 wasbeurten het
zoutreservoir.
Vaatwasmachine “B” en “C”
■De vaatwasmachine kan ingesteld worden
op de juiste hoeveelheid regenereerzout,
afhankelijk van de hardheid van het
leidingwater.
■Meet de hardheid van het water met de
bijgeleverde teststrip.
Stel, al naar gelang de verkleuring van de
strip, het zoutverbruik in.
Pas de instelling aan door de pal in de
zoutvulopening te verstellen, in combinatie
met het schuifje in de deurstijl.
Er zijn vier verschillende instellingen
mogelijk:
teststrip- hard- deurstijl zout-
verkleuring heid schuif reservoir
°dH pal wijst
naar
geen* < 3 geen zout geen zout
1 zone rood > 4 omhoog linksom
2 zones rood > 7 omhoog rechtsom
3 zones rood >14 omlaag linksom
4 zones rood >21 omlaag rechtsom
* Minstens 1x per jaar zout bijvullen.
Opmerking:
De zoutinstelling is standaard afgesteld op de
maximale positie.
7TOEPASSING

Waterhardheid
Informeer bij uw waterleidingbedrijf over de
waterhardheid bij u in de buurt.
Glansmiddel

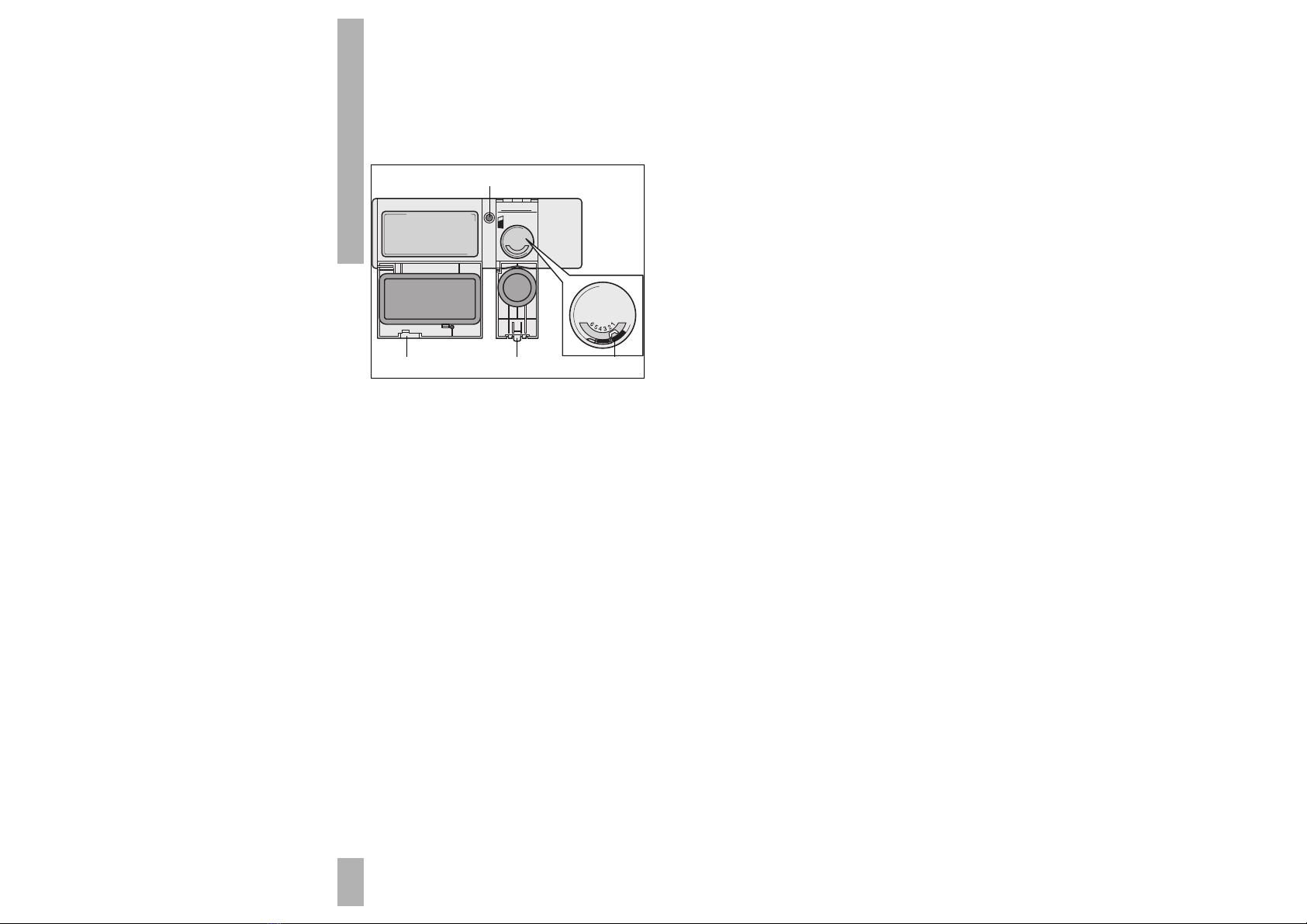

fig. 4
■Open het glansmiddelreservoir (zie fig. 4)
aan de binnenkant van de deur naast het
afwasmiddelbakje.
De uitvoering is afhankelijk van het type
vaatwasser; de reservoirs werken allen
volgens hetzelfde principe.
■Open het reservoir door op de knop (B) te
drukken.
■Giet glansmiddel in het reservoir en sluit
het weer.
Het reservoir heeft een inhoud van 100 cm3
(genoeg voor ongeveer vijftig wasbeurten).
■Controleer het peil van het glansmiddel af
en toe.
Het peilglas (C) bevindt zich tussen
afwasmiddel- en glansmiddelreservoir.
Reservoir leeg: !.
Reservoir vol: ~.
■De juiste hoeveelheid glansmiddel per
wasbeurt is instelbaar.
Draai de knop (D) in het reservoir op de
gewenste stand. De dosis glansspoel-
middel staat in verhouding tot de nummers
op de knop.
– Dosis verhogen (hoger getal kiezen):
Gewassen vaatwerk is mat of vlekkerig
door opgedroogde druppels.
– Dosis verlagen (lager getal kiezen):
Gewassen aardewerk is kleverig of heeft
witachtige strepen.
Opmerking:
Het glansmiddelreservoir is standaard
afgesteld op de laagste dosis.
Wasmiddel
In de deur, naast het glansmiddelreservoir,
bevindt zich ook het reservoir voor het
afwasmiddel (zie fig. 4).
■Druk op knop A om het deksel van het
wasmiddelreservoir te openen.
■Vul het reservoir met circa 25 gram
wasmiddel. Volg hierbij de aanwijzingen
van de wasmiddelenproducent.
■Wanneer u het intensieve programma kiest,
handel dan als volgt:
Vul het reservoir met circa 25 gram was-
middel.
Sluit het deksel.
Vul nu de verdiepte ruimte op het deksel
helemaal met wasmiddel.
Bij vaatwassers zonder verdiept vlak in het
deksel het extra wasmiddel direct in de
waskuip toevoegen.
8TOEPASSING
C
A B D

Opmerking:
Tijdens de was wordt het reservoirdeksel
automatisch geopend om het wasmiddel aan
het water toe te voegen.
Bij gebruik van wastabletten – in een houder
aan het bestekmandje – dient het reservoir
gesloten te zijn.
Korven
Halve lading
Bij de vaatwasmachine hebt u de mogelijkheid
(indien aanwezig) met halve belading te
werken.
Vul de bovenste korf en druk de toets in.
Er mag bij gebruik van dit programma geen
vaat in de onderste korf staan.
Door gebruik te maken van het “halve lading”
programma bereikt u een aanzienlijke
besparing op water en elektriciteit.
Hoogte-instelling bovenkorf
fig. 5
De bovenkorf kan op twee verschillende
hoogten geplaatst worden, afhankelijk van de
hoogte van het vaatwerk.
■Trek de korf helemaal naar voren, klap de
afdekkapjes opzij (zie fig. 5) en verwijder de
korf.
Plaats het andere stel wieltjes in de rails.
Duw de korf weer in de machine en klap de
afdekkapjes terug.
Bovenkorf in hoge positie
■In deze stand is de korf is geschikt voor
klein en middelgroot vaatwerk, zoals
glazen, kleine bordjes, kopjes, kommetjes
en lichte plastic voorwerpen die tegen hitte
bestand zijn.
Bovenkorf in lage positie
■In deze stand is de korf geschikt voor (niet
al te vuile) grote borden.
Beladen van de bovenkorf
■Borden met de bovenkant naar voren
plaatsen.
■Kopjes en bakjes met de opening naar
beneden plaatsen.
■Aan de linkerkant van de korf kunt u – op
twee niveaus – kopjes en glazen plaatsen
door de bovenste afdruiprekjes op te tillen.
Beladen van de onderkorf
■De onderkorf kan – net als de bovenkorf –
helemaal uitgetrokken worden door eerst
de deur geheel te openen.
■Plaats soep-, platte en dessertborden,
pannen, deksels en schotels in de onderkorf.
■Borden met de bovenkant naar voren, of
naar het midden, plaatsen.
■Kommen en pannen met de opening naar
beneden plaatsen.
1/2
TOEPASSING
9

■De indeling van sommige modellen
vaatwassers is variabel; de bordenrekken
zijn te verplaatsen, dan wel te verwijderen.
Bestekmandje
■In het bestekmandje worden messen,
vorken en lepels, met het heft naar
beneden, geplaatst.
Controleer altijd of de sproeiarmen vrij
kunnen draaien.
De eerste was (zie fig. 2a/2b)
■Sluit de deur en zet de waterkraan
helemaal open.
■Draai de programmaknop – met de wijzers
van de klok mee – op de gewenste stand
(zie de programmakeuze-tabel op
pag. 4 t/m 6).
■Start de vaatwasser door de aan/uit knop
(zie fig. 2a, 2b en 2c) in te drukken. Het
signaallampje licht op.
Einde programma
■De vaatwasser schakelt zichzelf
automatisch uit na beëindiging van het
programma.
■U schakelt de vaatwasmachine handmatig
uit door op de aan/uit knop te drukken.
■Als u kiest voor een programma met
nadrogen dan kunt u na circa 30 minuten
de vaat uit de machine halen.
Houd tot die tijd de deur gesloten.
■Neem de vaat uit de machine. Let op:
– Het vaatwerk kan heet zijn.
– Leeg eerst de onderste korf. Als u de
bovenste korf het eerst leegt kunnen
waterdruppels op het vaatwerk in de
onderste korf vallen.
Uitstellen starttijd (afhankelijk van het type
vaatwasser)
■Start de vaatwasser door de aan/uit knop
(zie fig. 2a, 2b en 2c) in te drukken. Het
signaallampje licht op.
■Vertraag de starttijd met het gewenste
aantal uren met knop ‘I’.
■Draai de programmaknop – met de wijzers
van de klok mee – op de gewenste stand
(zie de programmakeuze-tabel op
pag. 4 t/m 6).
10 TOEPASSING

Storingen zelf verhelpen
Mocht het toestel niet naar wens functioneren,
controleer dan eerst of u de storing zelf kunt
verhelpen met behulp van de tabel hieronder.
Vaak is maar een kleinigheid de oorzaak van de
storing.
Het programma begint niet
oorzaak remedie
Stekker niet in het Stop de stekker in het
stopcontact. stopcontact.
Deur niet goed gesloten. Sluit de deur.
Zekering in meterkast Meterkast controleren.
defect.
Geen water in de machine
oorzaak remedie
Waterkraan niet open. Open de waterkraan.
Er zit een knik in de Zorg ervoor dat de
toevoerslang. toevoerslang “vrij” hangt.
Programma loopt niet door
oorzaak remedie
Waterkraan niet geheel
geopend. Open waterkraan geheel.
Kraanfiltertje is vuil. Maak het kraanfiltertje
schoon.
Stankafsluitdopje van Plaats het afsluitdopje
sifon is verwijderd. weer in de sifon.
Geen schone vaat
oorzaak remedie
Fout programma. Kies het juiste afwas-
programma.
Sproeiarmen geblokkeerd. Zorg ervoor dat de sproei-
armen vrij kunnen draaien.
Controleer of het vaatwerk
goed is ingeladen.
Maak de filters schoon.
Onjuiste dosering Stel de dosering van het
afwasmiddel. afwasmiddel bij.
Controleer of er nog zout in
het zoutreservoir aanwezig
is. Zorg ervoor dat het zout-
reservoir correct op de
waterhardheid is afgesteld.
Vaat niet droog en zonder glans
oorzaak remedie
Verkeerd afwasmiddel Gebruik een goed afwas-
gebruikt. middel.
Onjuiste dosering. Gebruik meer afwasmiddel.
Witachtige vlekken of slierten op de vaat
oorzaak remedie
Onjuiste dosering. Gebruik minder
glansmiddel.
Opgedroogde waterdruppels op de vaat
oorzaak remedie
Onjuiste dosering. Gebruik meer glansmiddel.
STORING
11

Reinigen
Maak het toestel eerst spanningsloos (zie ook
bladzijde 2).
Sproeiarmen
■Draai de gekartelde moer onder de bovenste
sproeiarm los en neem de sproeiarm uit door
deze rechtstandig naar beneden te trekken.
Neem de onderste sproeiarm uit door deze
rechtstandig omhoog te trekken.
Spoel de sproeiarmen schoon onder de
kraan.
Roestvrijstalen filter (zie fig. 6a en 6b)

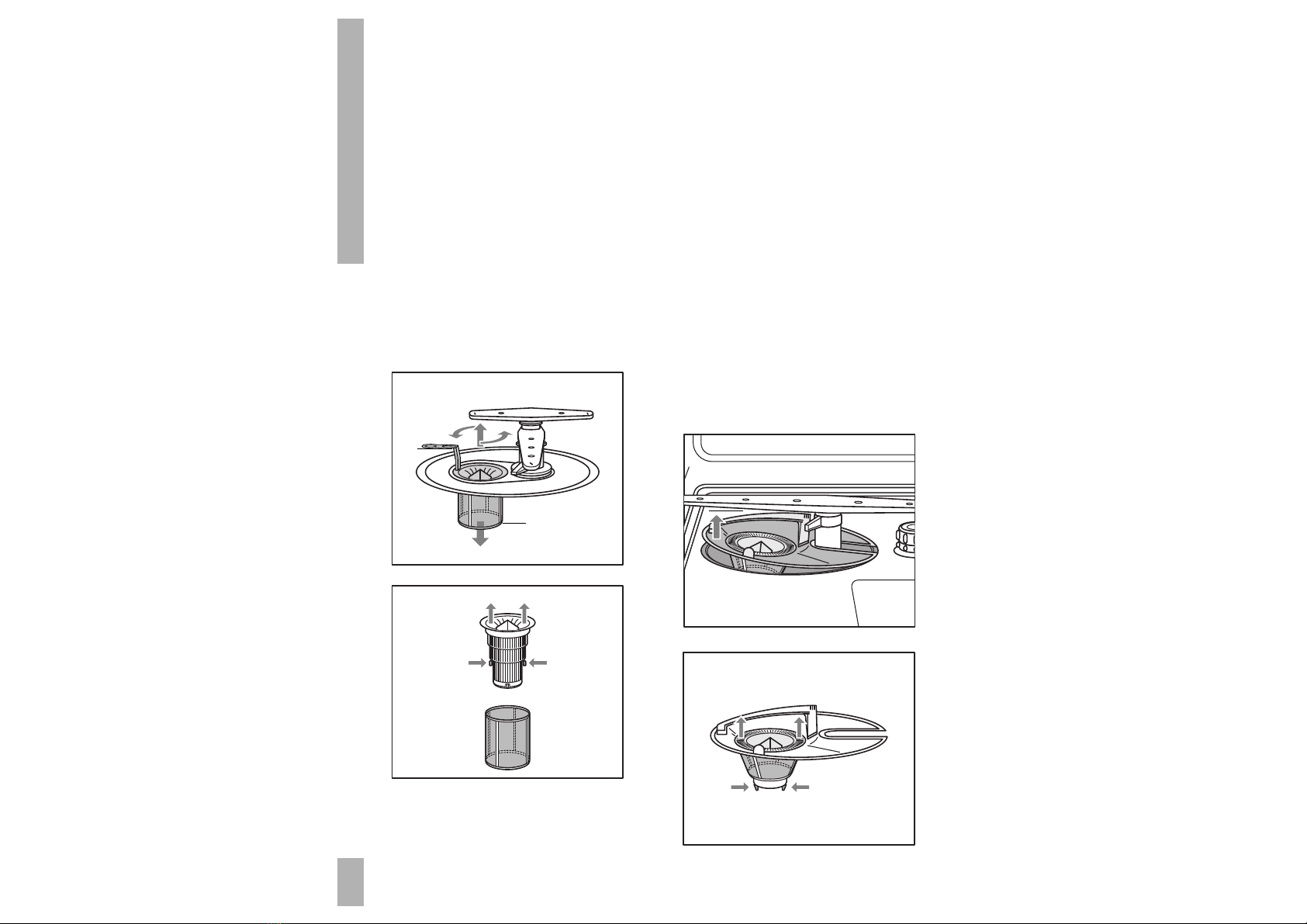

fig. 6a
fig 6b
■Verwijder de onderste sproeiarm.
■Verwijder de filtergroep door de greep (A)
linksom te draaien en rechtstandig uit te
nemen.
■Verwijder het microfilter (B) door de
bajonetsluiting open te draaien.
■Druk op de lipjes (C) en verwijder de zeef.
■Reinig de zeef met een borstel onder
stromend water.
■Monteer de filtergroep weer in
omgekeerde volgorde.
Kunststof filter (zie fig. 7a, 7b en 7c)
fig. 7a
fig. 7b
12 ONDERHOUD
A
B
C
A
A
C
B

ONDERHOUD/INSTALLATI
13
fig. 7c
■Verwijder de filtergroep door de greep (A)
omhoog te trekken.
■Druk op de twee lipjes (B) en verwijder het
filter (C) door dit rechtstandig omhoog te
trekken.
■Druk op de twee lipjes (E) en verwijder de
zeef (D) door deze rechtstandig omhoog te
trekken.
■Reinig zeef en filter met een borstel onder
stromend water.
■Monteer zeef en filter weer in omgekeerde
volgorde.
Installatie
Elektrische aansluiting
230 V – 50 Hz
Algemeen
Wanneer het toestel niet is voorzien van een
aansluitsnoer met stekker, dan dient het
alleen door een erkend installateur op het
lichtnet te worden aangesloten.
Let op:
Op het gegevensplaatje staan de aansluitwaarde
en de vereiste netspanning aangegeven. Het
aansluiten moet gebeuren in overeenstemming
met de nationale en lokale voorschriften.
Bij een gespecificeerd vermogen groter dan
3 kW gebruikt u een contactdoos geschikt
voor een stroomsterkte van meer dan 13 A.
Technische gegevens
Aansluitwaarde: kW zie typeplaatje
Maten:
Max. hoogte mm 870
Min. hoogte mm 820
Breedte mm 596
Diepte mm 550
Deurpaneel:
Max. hoogte* mm 600
Min. hoogte mm 500
Breedte mm 598
Bedieningspaneel:
Max. hoogte mm 155
Min. hoogte mm 115
Sokkel:
Max. hoogte mm 170
Min. hoogte mm 100
* bij minimale bedieningspaneelhoogte
Waar u verder op moet letten
■Monteer kraan, afvoer en de geaarde
stekker/wandcontactdoos altijd onder
handbereik.
■Zorg ervoor dat de plint kan worden
verwijderd. De vaatwasmachine moet voor
onderhouds-/reparatiewerkzaamheden uit
de nis gehaald kunnen worden.
D
E

■Toevoerslang/aquastop aansluiten op een
zelfbeluchtende waterkraan met een
3/4˝ schroefaansluiting.
Zorg ervoor dat er geen vuil achterblijft in
een nieuw geïnstalleerde waterleiding.
■De vaatwasser kan zowel op een
koudwater- als op een warmwaterkraan
(max. 60 °C) aangesloten worden.
Wanneer u de vaatwasmachine op een
warmwaterkraan aansluit zal de afwastijd
met ongeveer twintig minuten bekort
worden. De vaatwasser wast dan wel
minder doelmatig. Het 45 °C-programma zal
hierdoor op een wat hogere temperatuur
uitgevoerd worden.
■Boor geen gaten in deur of zijwanden. De
vaatwasmachine kan hierdoor
onherstelbaar beschadigd raken.
Inbouwen
Verwijder het houten vlonder waar de
machine op staat door de schroeven los te
draaien.
Bevestig de stelvoeten met de contramoeren
onder de zijpanelen van de machine.
Hoogte-afstelling toestel
■De hoogte van de vaatwasser kan met
verstelbare voetjes aangepast worden van
820 tot 870 mm. Meet voor u dit doet de
hoogte van de nis.
– Het verdient aanbeveling de machine op
een zogeheten vaatwasservlonder te
plaatsen.
Informeer hiernaar bij uw keuken-
handelaar.

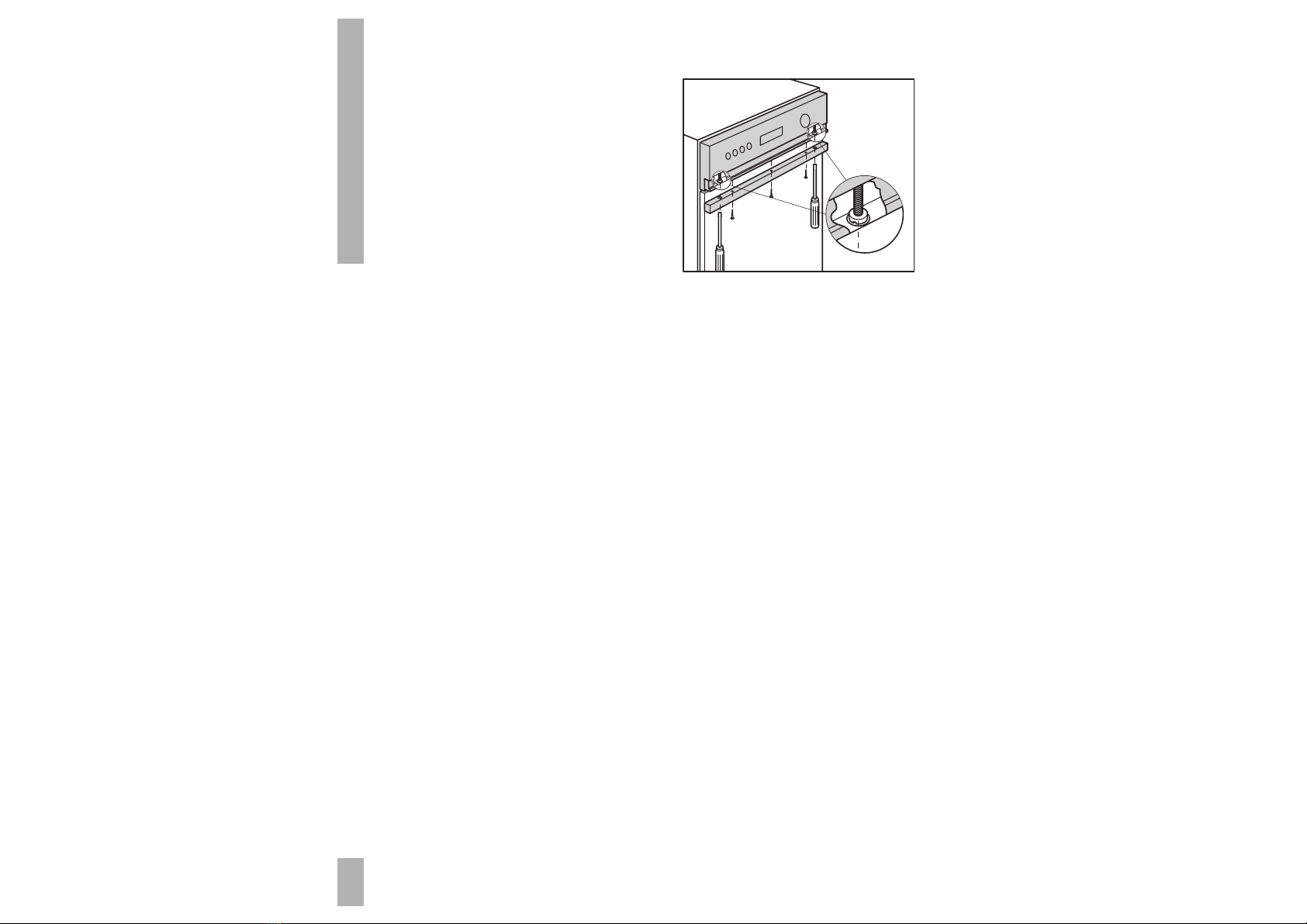

Hoogte-afstelling bedieningspaneel (zie fig. 8)
fig. 8
■U kunt de hoogte van het bedieningspaneel
aanpassen aan de hoogte van het
keukenmeubel. Dit doet u met behulp van
de schroeven (A) aan de onderzijde van het
paneel.
■Verwijder de schroeven, veren en lijst om
de minimale hoogte-instelling te verkrijgen.
■Wanneer u de lijst niet verwijdert is de
hoogte in te stellen van 125 tot 140
millimeter. Met behulp van de extra lijst
kunt u de bedieningspaneelhoogte instellen
tot maximaal 155 millimeter.
■U bereikt een paneelhoogte tussen 120 en
125 mm door de “halve maan” in de lijst
een aantal millimeters dieper uit te snijden.
14 INSTALLATIE
A

15 INSTALLATIE/MONTAGE
Montage

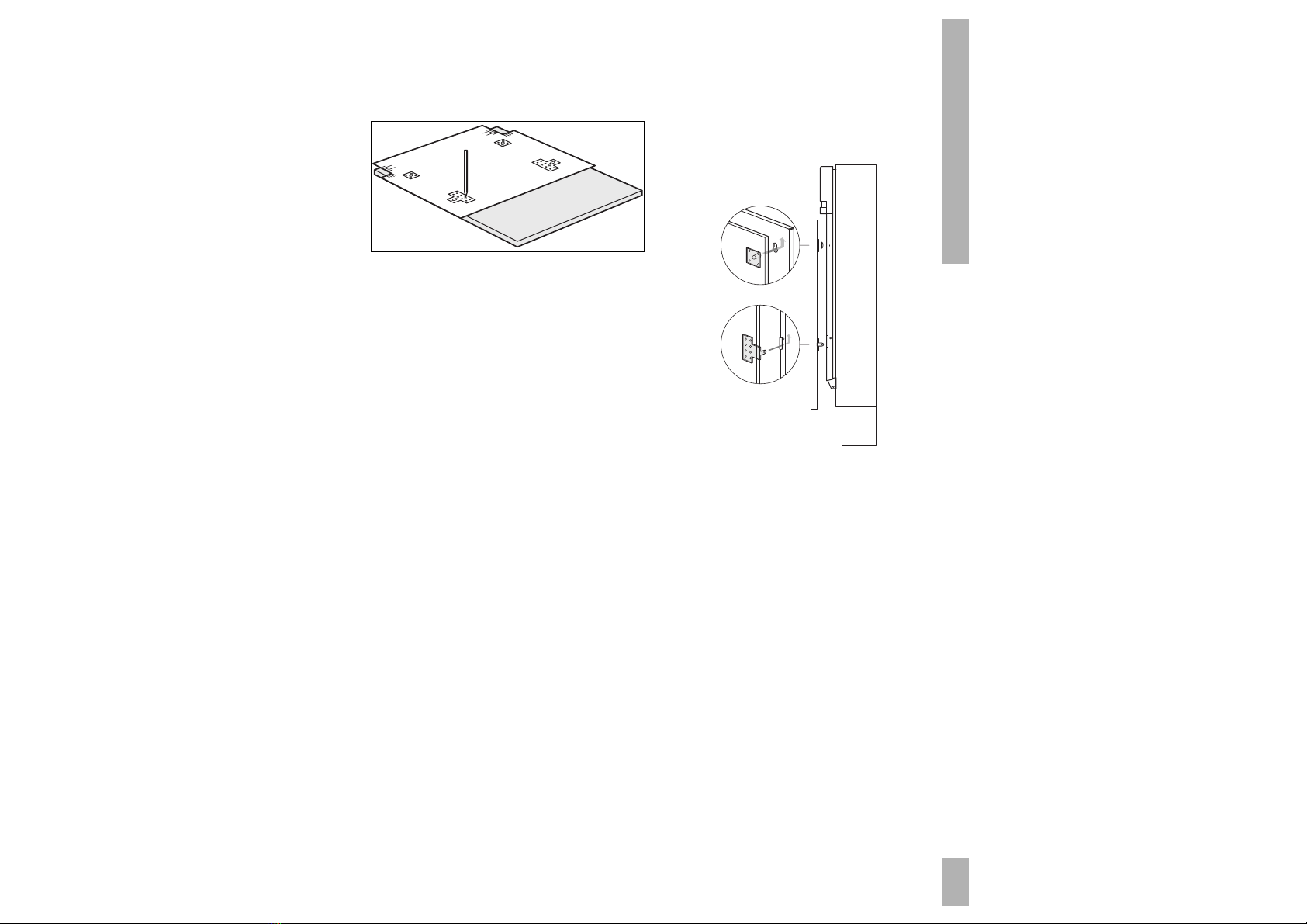

Montage deurpaneel (zie fig. 9)
fig. 9
■Bepaal eerst de hoogte van het
bedieningspaneel.
■Leg de mal op de binnenzijde van het
deurpaneel.
De maatstrepen op de mal die corres-
ponderen met de gemeten paneelhoogte
gelijkleggen met de bovenzijde van de
deur.
De mal aan linker- en rechterzijde
centreren met behulp van de verticale
maatstrepen.
■Neem de markeringen van de boorgaten op
de mal over op de deur.
■Als het deurpaneel van massief hout is, de
gaatjes voorboren met een boor van 2 mm
(12 mm diep).
Let op
Houd rekening met eventuele verschillen in
dikte van het paneel (ingefreesde
verdiepingen of afgeschuinde kanten).
■Monteer het bevestigingsmateriaal op de
deur, zoals aangegeven op de mal.
De kunststof delen moeten zich aan de
bovenzijde bevinden; de metalen delen aan
de onderzijde (zie fig. 10).
fig. 10
■Bevestig het paneel op de deur van de
vaatwasser door de bovenste pennen in de
sleuven van het kunststof gedeelte te
drukken.
Schuif het paneel iets omhoog en hang de
onderste haken in de sleuven links en
rechts aan de voorzijde.
■De onderste haken vanaf de zijkant
vastzetten met de schroeven M5.
