Phoenix Gold TI6CS User manual

Component loudSpeaker Manual
Manuel de Composantes
Features
Models: Ti6CS, Ti65CS
© 2010 Phoenix Gold • www.phoenixgold.com
• Performance Design-DevelopedandCAE/CADoptimizedbyPhoenixGoldfromthegrounduptosetnewstandardsinperformance
• Injection Molded Aluminum Plated Polypropylene Cone-Injectionmoldedtobeverylightandrigidforexcellentsignaltracking
• Butyl Rubber Surround-Advancedbutylrubbersurroundismoreruggedthanfoam,resistsmoistureandUV,andisextremelywelldamped
• Flat Linear Roll Spider(onselectmodels)-Reducesdistortionandprovidesmaximumvoicecoilcentering
• Interwoven Tinsel Leads-Tinselleadswovendirectlyintothespiderprovideaddedstrengthandreliability
• Rigid Powder Coated Steel Frame -Designedforprecisemotoralignment
• Optimized Magnet/Motor Structure-Forhighefciencyandclarityofsoundreproduction

Component Speaker Owner’s Manual
© 2010 Phoenix Gold • www.phoenixgold.com
BASIC INSTALLATION Selecting the placement of your new Ti Component
speakers could be as easy as using the existing factory locations or may
require you to create a new location. Speaker placement in the door, dash,
or rear deck is the most common. See your local Phoenix Gold Dealer for
additional location and mounting assistance.
DOORS /REAR DECK
1. Many vehicles already have factory locations (Figure 1) to house the “DROP
IN” feature of the Ti Component speakers. If no existing locations are
available or are not used, check the desired location for adequate cutout
area and any depth obstructions. Make sure to allow sufcient clearance for
window tracks, structural braces, trunk lid springs, etc.
2. Assuming enough area and depth is available, use the provided template
and trace the speaker cutout and mounting holes onto the surface of the
mounting location.
3. If the mounting surface is not structurally strong enough to accommodate
screws, (i.e. plastic, cardboard) use the pro vided speed clips which will act
as a nut for the supplied screws.
4. Always provide water protection, if not supplied in the vehicle. We suggest
using a rain shield or equivalent. If in doubt, please contact your
Phoenix Gold Dealer.
SPEAKER INSTALLATION WITHOUT GRILL
Phoenix Gold has provided a foam mounting gasket. When installing your
new component speakers in a factory location make sure to use the foam
mounting gasket as shown in gure 1. For reverse mounted speakers place the
foam gasket in front of the speaker. This will ensure an air tight seal for your Ti
speakers.
For more custom applications, or cases where the factory grill will not be used,
a high excursion protective grill has been provided. When installing your new
component speakers with the provided Ti grill use gure 2. Make sure to use
the rubber gasket to get an air tight seal.
TWEETER ADJUSTMENT
The tweeters pivot in their housings. When mounted low in the door, angle the
tweeter up for better high frequency performance. In rear deck or dashboard
installations, angle the tweeter away from the rear glass to reduce destructive
reections.
CROSSOVER ADJUSTMENT
The crossover provided with the Ti component set is optimized to give the most
accurate in-car response. Use only the cross-over provided; the use of any other
crossover may result in damage to one or more of the Ti series components.

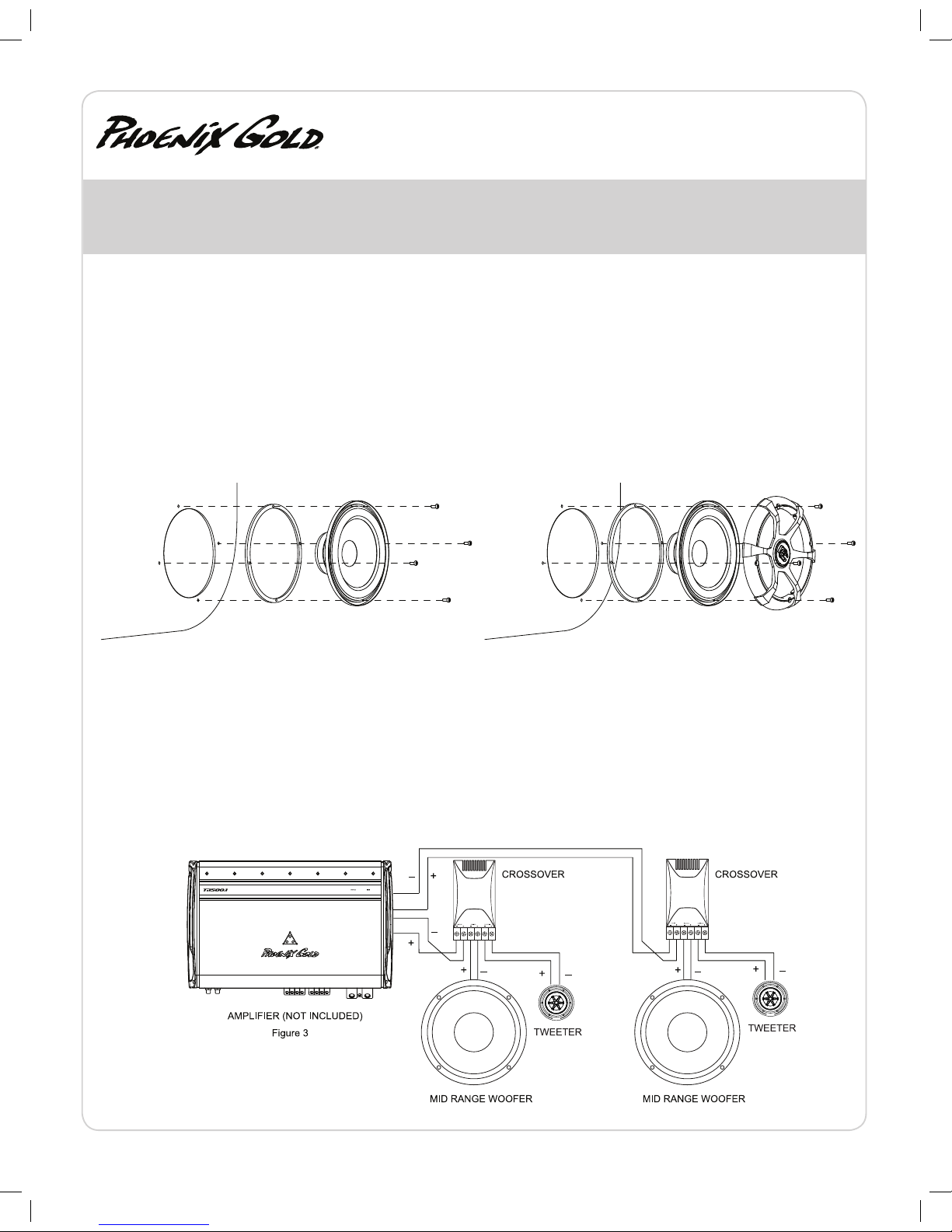

Connect the left amplier output to the crossover for the left component set, and
the right amplier output to the crossover for the right component set. From there
connect your component woofer and tweeters to the corresponding crossover
observing polarity (+ to +, - to -). (gure 3)
CROSSOVER INSTALLATION
We suggest you select a mounting location for the crossovers within the cab
of the vehicle, such as the kick panels or near the amplier. If crossovers must
be mounted in the door, mount them between the moisture barrier and the
innermost door panel. MOISTURE DAMAGE WILL VOID YOUR WARRANTY.
Figure 1
Mounting the speaker in a factory location.
Figure 2
Mounting the speaker in a custom application.

© 2010 Phoenix Gold • www.phoenixgold.com
Component Speaker Owner’s Manual

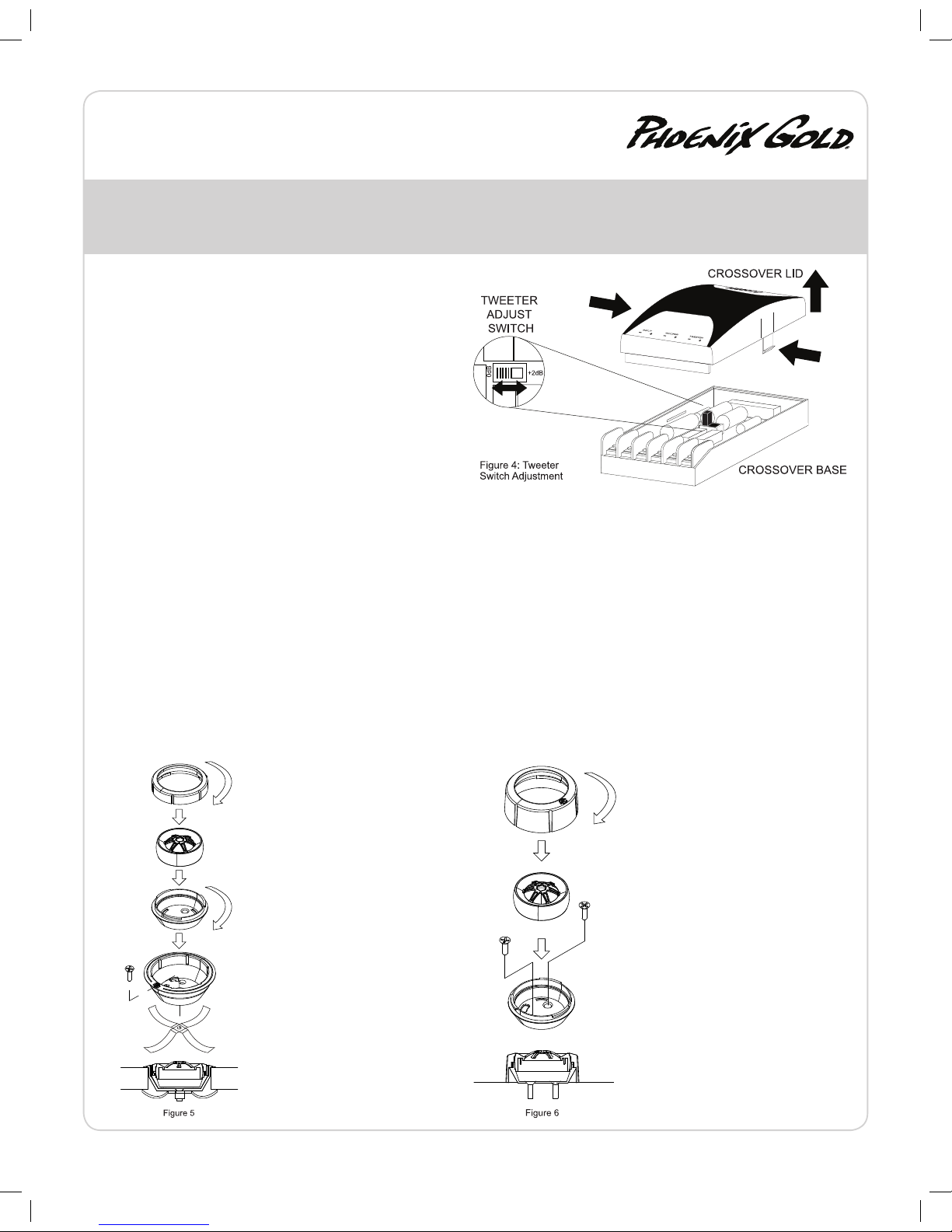

TWEETER ADJUSTMENT SWITCH
When installing your Ti Component system you may want to adjust
your tweeter setting to t your specic application. Phoenix Gold has
provided a tweeter adjustment switch in the Ti Component System
crossover.To access this switch you must rst remove the crossover
cover by squeezing the tabs on the side of the unit (Figure 4) and gently
twisting the lid counter clockwise. Once the lid is removed you will see
a switch located in the center of the circuit board. To increase the tweeter
output move the switch to the +2dB position. If this switch is in the +2dB
location and you want to decrease the tweeter output move the switch
to the 0dB position. Once you have your crossover congured place the
lid back into place by centering the lid over the circuit board and press
straight down until it snaps into place.
You will have to do this for each of the two crossovers included with this
Ti Component System. The process is the same for each.
TWEETER INSTALLATION
With a variety of supplied mounting options, the Ti series tweeter is easy to install
in any vehicle. Each Ti component set comes with a ush mount and surface
mount installation kit. For other custom mounting congurations, please contact
your authorized Phoenix Gold Dealer.
Flush Mount: For optimal tweeter installation, use the Flush Mount option.
The Flush mount requires 3⁄4” depth and a 2-1/16” hole in the
mounting surface (gure 5)
Surface Mount: Screws are provided for use when cutting a hole in the door
panel or other mounting surface is not an option. Make sure that
the surface mount location is free of passenger movement that
might damage the tweeter. (gure 6)
The Ti tweeters pivot in their housings. This allows the user to align the tweeter
during the installation process for optimum listening results.
For best results, always try to maintain equal path lengths between the right
and the left tweeter and the listening position. This is usually accomplished by
mounting as low and deep as possible in a kick panel installation, or high and
deep in a dashboard installation. Be cautious in dashboard installations not to
reect the tweeter off of the windshield: this increases reections and can greatly
diminish the overall system listening quality.
For door panel installations, try to angle the tweeters toward the listener to
optimize high frequency performance.
TWEETER ASSEMBLY - FLUSH MOUNT TWEETER ASSEMBLY - SURFACE MOUNT
FLUSH MOUNT RETAINING RING
Slide the retainer ring over the tweeter
housing onto the inner cup. Rotate the
retainer ring to lock all three pieces into
place.
SURFACE MOUNT RETAINING RING
Slide the retainer ring over the tweeter
housing onto the outer cup. Rotate the
retainer ring to lock all three pieces
into place.
TWEETER HOUSING
TWEETER HOUSING
INNER CUP
Once you have the inner portion assembled
slide it into the outer cup and twist to lock
into place.
OUTER CUP
OUTER HOUSING
SPRING RETAINER
The spring retainer is what holds the
tweeter in place. Its ngers clamp against
the inside of the wall you are mounting the
tweeter to.

Component Speaker Owner’s Manual
© 2010 Phoenix Gold • www.phoenixgold.com
T/S Parameters Ti6CS Ti65CS
RMS Power Handling (watts) 125W 125W
Peak Power Handling (watts) 250W 250W
Impedance (ohms) 4 4
Cut Out Dimension (mm)-Inches (131) 4.9 (145) 5.6
Mounting Depth (mm)-Inches (65) 2.55 (73) 2.9
SPECIFICATIONS: Due to continual product improvement, all specications subject to change without notice.

© 2010 Phoenix Gold • www.phoenixgold.com
Component loudSpeaker Manual
Manuel de Composantes
Comprends:
Models: Ti6CS, Ti65CS
• Pour Les Modelepour Modele: Un Design Performant-ProduitsdudébutàlanparPhoenixGoldquiautilisélaconceptionetlafabricationassistée
parordinateur(CFAO),ilsontprêtàlaisserleurmarquedanslemondedelaperformance.
• Cône En Polypropylène Plaque Aluminium Moule Par Injection-Mouléparinjectionpourêtretrèslégeretrigidepourunexcellentsuividusignal.
• Enceinte De Butylcaoutchouc - Uneenceintedebutylcaoutchoucavancéeestplusrobustequedelamousse,résisteàl’humiditéetauUV,etest
extrêmementbienamortie.
• Anneau De Centrage Linéaires Complets (sur certains modèles)Réduitladistorsionetfourniuncentragedebobinemaximum.
• Conducteurs Métallique Tisses-Lesconducteursmétalliquestissésdirectementdansl’anneaudecentragefournissentuneforceet
uneabilitésupplémentaires.
• Une Structure D’acier Poudré Rigide -Laconceptionassistéeparordinateurpermetunalignementprécis.
• Structure Moteur/Aimant Optimisée-Apourconséquenceunehauteefcacitéetclartédereproductionduson.

Component Speaker Owner’s Manual
© 2010 Phoenix Gold • www.phoenixgold.com
INSTALLATION DE BASE
La sélection de l’emplacement de vos nouveaux Système de Composantes
Ti peut être aussi facile que l’utilisation des emplacements de fabrication
ou peut nécessiter la création d’un nouvel emplacement. L’emplacement le
plus courant est dans les portes, le tableau de bord ou à l’arrière du pont.
Consultez votre concessionnaire Phoenix Gold pour un emplacement de
montage supplémentaire et de l’assistance.
INSTALLATION DES HAUT-PARLEURS PORTES / PLAGE
ARRIÈRE
De nombreux véhicules ont déjà des emplacements d’usine (Figure 1) pour
la fonctionnalité “DROP IN” de la Système de Composantes Ti. Si aucun
des emplacements existants n’est disponible ou s’ils ne sont pas utilisés,
vérier l’emplacement désiré pour la découpe adéquate et des obstacles en
profondeur. Assurez-vous de laisser sufsamment de dégagement pour les
pistes de la fenêtre, les ferrures structurales, l’amortisseur arrière, etc
1. En supposant qu’il y a sufsamment de surface et de profondeur,
utiliser le modèle fourni et retracer la découpe du haut-parleur et les
trous de montage sur la surface de l’emplacement de montage
2. Si la surface de montage n’a pas une structure sufsamment solide
pour accueillir les vis, (par ex. plastique, carton) utiliser les clips
rapides fournis qui serviront d’écrous pour les vis fournies
3. Toujours assurer la protection pour l’eau, si elle n’est pas fournie
dans le véhicule. Nous vous suggérons d’utiliser une housse de pluie
ou l’équivalent. En cas de doute, veuillez contacter votre revendeur
Phoenix Gold.
INSTALLATION DU HAUT PARLEUR SANS GRILLES
Phoenix Gold a fourni un joint statique de montage en mousse. Lors de
l’installation de vos nouveaux systéme de composantes dans une usine,
assurez-vous d’utiliser les joints statiques de montage en mousse comme le
montre la gure 1. Pour les haut-parleurs montés à l’envers, placez le joint en
mousse en face du haut-parleur. Ceci assurera un joint étanche à l’air pour
vos haut-parleurs Ti.
INSTALLATION DU HAUT PARLEUR AVEC GRILLES
Pour plus d’applications sur mesure, ou des cas où la grille d’usine n’est pas
utilisée, une grille de protection de haute déviation a été fournie. Assurez-
vous d’utiliser le joint en caoutchouc an d’obtenir un joint étanche à l’air.
Lors de l’installation de vos nouveaux systéme de composantes avec la grille
Ti fournie, utilisez la gure 2.
AJUSTEMENT DES HAUT-PARLEURS D’AIGUS
Les haut-parleurs d’aigus 20 mm pivotent dans leurs boîtiers. Quand ils sont
montés en bas de la porte, ajustez les haut-parleurs d’aigus vers le haut pour
une meilleure performance. S’ils sont installés derrière le tableau de bord ou
la planche de bord, ajustez les haut-parleurs d’aigus loin du pare-brise an de
réduire les réexions destructrices.
RACCORDEMENT DU RÉPARTITEUR
Le Répartiteur fourni avec la composante Ti ensemble est optimisé pour
donner le résultat le plus précis dans la voiture. Utilisez uniquement le
répartiteur
fourni ; l’utilisation de tout autre répartiteur peut entraîner des dommages à
une ou plusieurs des composantes Ti. Connectez la sortie gauche de
l’amplicateur au répartiteur pour le volet gauche et la sortie droite de
l’amplicateur au répartiteur pour le volet droit. Ensuite, connectez votre
composante
woofer et les haut-parleurs d’aigus au répartiteur correspondant, en
observant la polarité (+ au +, - à -). (Figure 3)

Manuel de Composantes
© 2010 Phoenix Gold • www.phoenixgold.com
INSTALLATION DU RÉPARTITEUR
Nous vous suggérons de choisir un emplacement pour les répartiteurs au
sein de la cabine du véhicule, tels que les panneaux aux pieds ou près de
l’amplicateur. Si les répartiteurs doivent être montés dans la porte, montez
les entre la barrière d’humidité et le panneau interne de la porte. LES DÉGÂTS
CAUSES PAR L’HUMIDITÉ ANNULERONT VOTRE GARANTIE.
COMMUTATEUR DE RÉGLAGE DU HAUT-PARLEUR D’AIGUS
Lors de l’installation de votre système de Composant Ti, il est possible
qu’il soit bon de régler la conguration de votre haut-parleur d’aigus an
qu’il coïncide à votre application spécique. Phoenix Gold a fourni un
commutateur de réglage du haut-parleur d’aigus dans le répartiteur du
Système de Composant Ti. Pour accéder au commutateur, vous devez tout
d’abord enlever le couvercle du répartiteur en pinçant les attaches sur le côté
du dispositif (voir photo ci-dessous) et tournez doucement le couvercle dans
le sens contraire des aiguilles d’une montre. Une fois le couvercle retiré,
vous verrez un commutateur situé au centre de la carte de circuit. Pour
augmenter la sortie du haut –parleur d’aigus, mettez le commutateur en
position +2dB. Si ce commutateur se trouve en position +2dB et que vous
souhaitez réduire la sortie du haut-parleur d’aigus, mettez le commutateur
en position 0dB. Une fois que votre répartiteur est conguré, remettez le
couvercle en place en le centrant au-dessus de la carte de circuit et appuyez
sur celui-ci jusqu’à ce qu’il se remette en place.
Vous devez faire cela pour chacun des deux répartiteurs, y compris avec le
Système de Composant Ti. Le processus est le même dans tous les cas.
INSTALLATION DU HAUT-PARLEUR D’AIGUS ENCASTRABLE
Avec une variété d’options de montage fournies, le haut-parleur d’aigus
de la série Ti est facile à installer dans n’importe quel véhicule. Chaque
composante Ti est livrée avec un montage encastrable et un kit d’installation
en surface. Pour d’autres congurations de montage personnalisées, veuillez
contacter votre revendeur autorisé Phoenix Gold.
Encastrables : Pour optimiser l’installation du haut-parleur d’aigus, utilisez
l’option Encastrables. L’encastrable nécessite 19mm de profondeur et un trou
de 46.5mm dans la surface de montage. (gure 5)
Les haut-parleurs d’aigus Ti pivotent dans leurs boîtiers. Cela permet
à l’utilisateur d’aligner le haut-parleur d’aigus pendant le processus
d’installation pour optimiser les résultats d’écoute.
Pour de meilleurs résultats, essayez toujours de maintenir l’égalité des
distances entre le haut-parleur d’aigus de droite et celui de gauche et la
position d’écoute. Pour cela vous devez monter aussi bas et profond que
possible dans le panneau pour le pieds ou haut et en profondeur dans le
tableau de bord, selon l’installation. Soyez très prudent pour les installations
dans le tableau de bord pour ne pas rééchir le haut-parleur d’aigus hors du
pare-brise : cela augmente les réexions et peut réduire beaucoup la qualité
globale du système d’écoute.
Pour l’installation dans le panneau de la porte, essayez d’ajuster le haut-
parleur d’aigus vers l’auditeur pour optimiser les performances à haute
fréquence.
ANNEAU DE RETENUE MONTAGE A RAS- Déplacer l’anneau de retenue au-
dessus du boîtier du haut-parleur d’aigus sur la coupe interne. Tourner
l’anneau de retenue pour bloquer les trois pièces en place.
BOÎTIER DU HAUT-PARLEUR D’AIGUS
COUPE INTERNE
Un fois les pièces internes assemblées, faites les glisser dans la coupe
externe et emboîter pour remettre en place.
COUPE EXTERNE
DISPOSITIF DE RETENUE DE RESSORT
Le dispositif de retenue de ressort est ce qui fait tenir la coupe externe en
place. Une petite vis (fournie) attache le dispositif de retenue à la coupe
externe. Faire passer le câble du haut-parleur à travers la coupe externe et
pressez l’ensemble dans le trou. Serrez la vis de telle façon que les attaches
de retenue xent la coupe externe au mur.
MONTAGE EN SURFACE
Options pour le montage en surface : Des vis sont fournis si on fait un trou
dans le panneau de la porte ou dans une autre surface de montage, ce
qui n’est pas une option. Assurez-vous que l’emplacement du montage
en surface n’est pas affecté par le mouvement des passagers susceptibles
d’endommager le haut-parleur d’aigus. (Figure 6)
ANNEAU DE RETENUE MONTAGE EN SURFACE
Déplacer l’anneau de retenue au-dessus du boîtier du haut-parleur d’aigus
sur la coupe externe. Tourner l’anneau de retenue pour bloquer les trois
pièces en place.
NB :Les spécications sont sujettes à changer sans préavis en raison de
l’amélioration continuelle du produit.

Phoenix Gold
A Division of AAMP of America™
13190 56th Court
Clearwater, Florida 33760
P: 888-228-5560
www.phoenixgold.com
© 2010 AAMP of Florida, Inc
Designed and Engineered in the USA
LIMITEDWARRANTY
PhoenixGoldwarrantsthisproducttobefreeofdefectsinmaterialsandworkmanshipforaperiodofone(1)yearfromtheoriginaldateofpurchase.Thiswarrantyis
nottransferableandappliesonlytotheoriginalpurchaserfromanauthorizedPhoenixGolddealerintheUnitedStatesofAmericaonly.Shouldservicebenecessary
underthiswarrantyforanyreasonduetomanufacturingdefectormalfunction,PhoenixGoldwill(atitsdiscretion),repairorreplacethedefectiveproductwithnew
orremanufacturedproductatnocharge.Damagecausedbythefollowingisnotcoveredunderwarranty:accident,misuse,abuse,productmodicationorneglect,
failuretofollowinstallationinstructions,unauthorizedrepairattempts,misrepresentationsbytheseller.Thiswarrantydoesnotcoverincidentalorconsequential
damagesanddoesnotcoverthecostofremovingorreinstallingtheunit(s).Cosmeticdamageduetoaccidentornormalwearandtearisnotcoveredunderwarranty.
INTERNATIONALWARRANTIES:
ProductspurchasedoutsidetheUnitedStatesofAmericaarecoveredonlybythatcountry’sAuthorizedPhoenixGoldresellerandnotbyPhoenixGold.Consumers
needingserviceorwarrantyinformationfortheseproductsmustcontactthatcountry’sresellerforinformation.
This manual suits for next models
1
Table of contents
Languages:
Other Phoenix Gold Car Speakers manuals

Phoenix Gold
Phoenix Gold Coaxial Loudspeaker V4.0 User manual

Phoenix Gold
Phoenix Gold RSd3 User manual

Phoenix Gold
Phoenix Gold RSdC102 User manual

Phoenix Gold
Phoenix Gold Ti3X Series User manual

Phoenix Gold
Phoenix Gold R5CX User manual

Phoenix Gold
Phoenix Gold RX4CX User manual

Phoenix Gold
Phoenix Gold OctaneR User manual

Phoenix Gold
Phoenix Gold ZD Series User manual

Phoenix Gold
Phoenix Gold ELITE 65CS User manual

Phoenix Gold
Phoenix Gold Ti310d2 User manual
