Pioneer CX-J400 User manual

®
PIONEER
The Art of Entertainment
TUNER CONTROL AMPLIFIER
AMPLIFICATEUR DE COMMANDE TUNER
Operating Instructions
Mode d'emploi
CX-J300/CX-J400*/CxX-J500**
STEREO POWER AMPLIFIER
AMPLIFICATEUR DE PUISSANCE STEREO
M-J200/M-J300
SOUND IMAGE CONTROLLER
CONTROLEUR D‘IMAGE SONORE
GR-JSOO0O/GR-J400
STEREO DOUBLE CASSETTE TAPE DECK
DOUBLE PLATINE CASSETTE STEREO
CT-J200WR/CT-JSOOWR .
AUTO-RETURN STEREO TURNTABLE
TABLE DE LECTURE STEREO A RETOUR AUTOMATIQUE
PL-J400/PL-J500
* The CX-J400 is for Europe only.
** The CX-J500 is sold outside U.K., Europe, and Australia.
WARNING: TO PREVENT FIRE OR SHOCK HAZARD, DO NOT
EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.
FM/AM CHANNEL SWITCH
This switch is not provided on models for Europe, U.K. or Australia.
Adjustment is only necessary when there is a CHANNEL STEP
switch at the rear pane! on the tuner control amplifier.
The CHANNEL STEP switch is located on the rear pane! of the tuner
control amplitier. Before the tuner control amplifier leaves the factory,
this switch is set to the channel step standard of the area where
the tuner contro! amplifier is sold.
Depending on the position of this switch, each time TUNING button
is pressed, the frequency display changes by the following amount:
{100 kHz/10 kHz] position
For areas with channel step of 100 kHz for FM and 10 kHz for AM.
{50 kH2/9 kHz} position
For areas with channel step of 50 kHz for FM and 9 kHz for AM.
NOTE:
Hf the switch is set to the wrong position, correct tuning may not |
be possible,
Consult your dealer if you are not sure about the radio channel |
step standard in your area. j
English
Francais
* Le modéle CX-J400 n’est destiné qu’a !’Europe.
“* Le modéle CX-J500 est vendu a !’extérieur du Royaume-Uni, de
Europe et de |’ Australie.
{For tuner control amplifier and stereo power amplifier)
LINE VOLTAGE SELECTOR SWITCH
Only multi voltage models are provided with this switch. European,
U.K., and Australian models are not provided with this switch.
Mains voltages in Saudi Arabia are 127 V and 220 V only. Never use
this model with 110 V setting in Saudi Arabia.
Before your model is shipped from the factory, this switch is set to the
power requirements of the destination; nevertheless, you should check
that it is set properly before plugging the power cord into the AC outlet.
1. Disconnect the power cord.
2. Use a medium-size screwdriver.
3. insert the screwdriver into the groove on the voltage selector and
adjust so that the voltage value of your area.
220% v 24ov
340¥ 12Ov-1270

“This
product
complies
with
the
Radio
interfere:
requirements
|
of
the
EC
(European
Community)
Directive
87/308/EE
|
Thank you for buying this PIONEER product.
Please
read
through
these
operating
instructions
so
you
will
know
how
to
operate
your
model
properly.
After
you
have
finished
reading
the
instructions,
put
them
away
in
a
safe
place
for
future
reference.
In
some
countries
or
regions,
the
shape
of
the
power
plug
and
power
outlet
may
sometimes
differ
from
that
shown
in
the
explanatory
drawings.
However,
the
method
of
connecting
and
operating
the
unit
is
the
same.
Cet
article
est
contorme
aux
presc
wptions
de
la
directive
nunautare
de
la
CE
nr.87,308
|
Nous
vous
remercions
pour
cet
achat
d'un
produit
Pioneer
Nous
vous
demandans
de
lire
soigneusement
ce
mode
d'emploi;
vous
serez
ainsi
4
méme
de
faire
fonctionner
l
apparel
conectement
Apres.
avoir
bien
tu
le
made
d’empisi,
le
ranger
dans
un
endroit
stir
pour
pouvoir
s'y
référer
ultérieurement.
Dans
certains
pays
ou
certaines
régions,
fa
forme
de
la
fiche
d’alimentation
et
de
|a
prise
d’alimentation
peut
différer
de
celle
qui
figure
sut
les
schémas,
mais
les
branchements
et
le
fonctionnement
de
Vappareil
restent
les
mémes.
————,

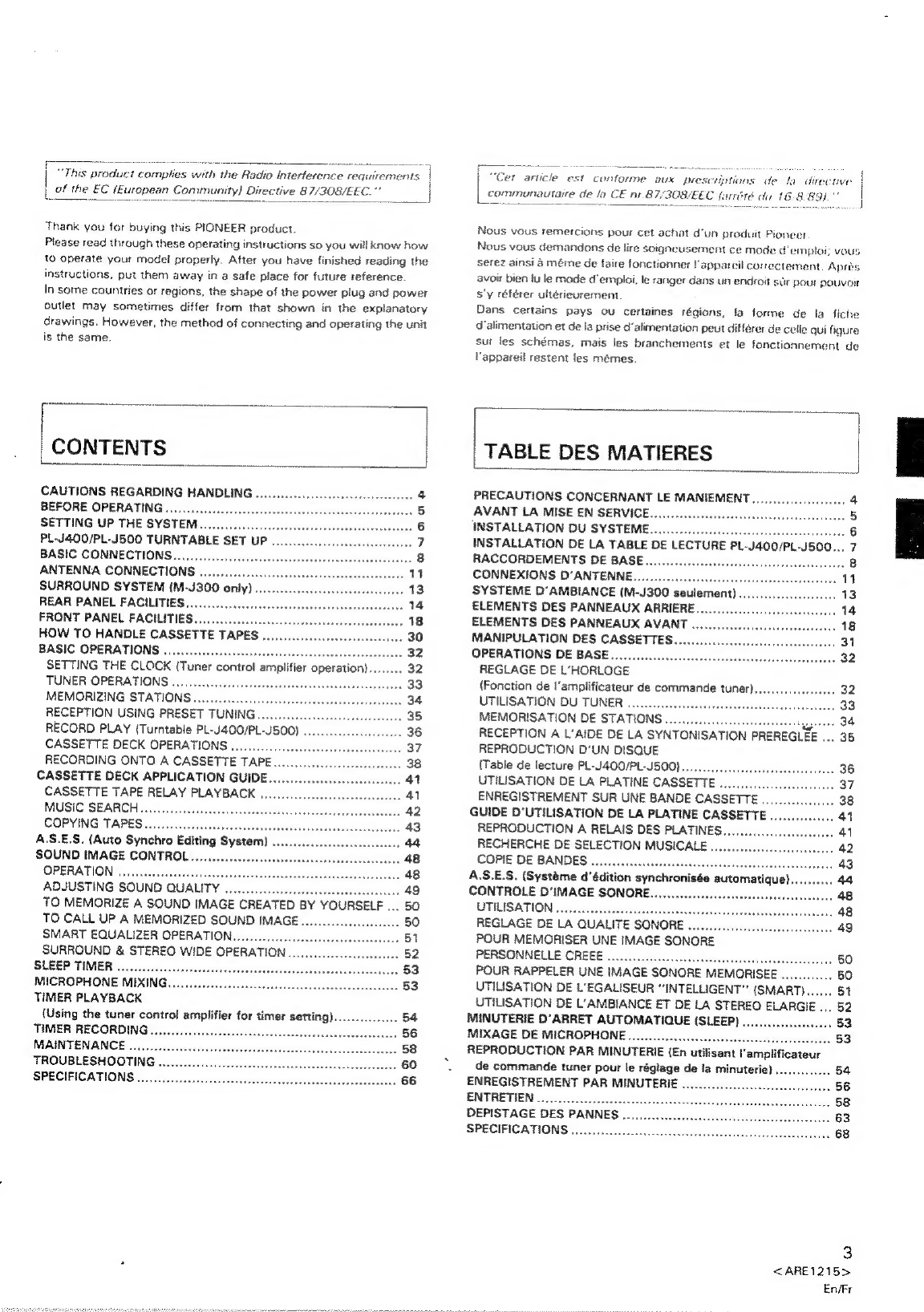

| CONTENTS
fee!
CAUTIONS REGARDING HANDLING
BEFORE OPERATING
PL-J400/PL-J500 TURNTABLE SET UP
BASIC CONNECTIONS... cece
SURROUND SYSTEM (M-J300 only)
REAR PANEL FACILITIES...
FRONT PANEL FACILITIES.
HOW TO HANDLE CASSETTE TAPES .
BASIC OPERATIONS ..
SETTING
THE
CLOCK
(Tuner
contro!
amplifier
operation)
TUNER OPERATIONS
RECEPTION USING PRESET TUNING
RECORD PLAY (Turntable PL-J400/PL-J500)
CASSETTE DECK OPERATIONS ........
RECORDING ONTO A CASSETTE TAPE.
CASSETTE DECK APPLICATION GUIDE
CASSETTE TAPE RELAY PLAYBACK
MUSIC SEARCH..
COPYING
TAPES..
ee
A.S.E.S.
(Auto
Synchro
Editing
System)
44
SOUND IMAGE CONTROL...............
OPERATION oo... eeeceeeseees
ADJUSTING
SOUND
QUALITY
a
TO
MEMORIZE
A
SOUND
CREATED
BY
YOURSELF
...
50
TO
CALL
UP
A
MEMORIZED
SOUND
SMART EQUALIZER OPERATION
SURROUND & STEREO WIDE OPERATION
SLEEP TIMER ...........
MICROPHONE MIXIN
TIMER PLAYBACK
{Using
the
tuner
control
amplifier
for
timer
Setting)...
54
TIMER
RECORDING...........
.
56
MAINTENANCE .....
TROUBLESHOOTING .
SPECIFICATIONS .
| TABLE DES MATIERES
PRECAUTIONS
CONCERNANT
LE
MANIEMENT......000..00..0.00.
4
AVANT
LA
MISE
EN
SERVICE..
5
INSTALLATION
DU
SYSTEME..
6
INSTALLATION
DE
LA
TABLE
DE
LECTURE
PL-J400/PL-J500...
7
RACCORDEMENTS DE BASE.
CONNEXIONS D’ANTENNE.
SYSTEME
D‘AMBIANCE
(M-J300
seulement)
ELEMENTS DES PANNEAUX ARRIERE..
ELEMENTS DES PANNEAUX AVANT ...
MANIPULATION DES CASSETTES
OPERATIONS DE BASE
REGLAGE DE L’HORLOGE
(Fonction
de
I’amplificateur
de
commande
tuner)
UTILISATION DU TUNER ........
MEMORISATION DE STATIONS
REPRODUCTION D‘UN DISQUE
(Table de lecture PL-J400/PL-J500)
UTILISATION DE LA PLATINE CASSETTE
ENREGISTREMENT
SUR
UNE
BANDE
CASSETTE
.
GUIDE
D'UTILISATION
DE
LA
PLATINE
CASSETTE
.
REPRODUCTION
A
RELAIS
DES
PLATINES.
RECHERCHE
DE
SELECTION
MUSICALE
COPIE DE BANDES ..
A.S.E.S.
(Systéme
d’édition
synchronisée
automatique
CONTROLE D’IMAGE SONORE.
UTILISATION oo... eee cere
REGLAGE DE LA QUALITE SONORE
POUR
MEMORISER
UNE
SONORE
PERSONNELLE
CREEE
.0......
cc
cccceecccsesescsssecsscsssenscsseanevas
POUR
RAPPELER
UNE
SONORE
MEMORISEE
....
UTILISATION
DE
L’EGALISEUR
“INTELLIGENT”
(SMART).
UTILISATION
DE
L'AMBIANCE
ET
DE
LA
STEREO
ELARGIE
...
52
MINUTERIE
D’ARRET
AUTOMATIQUE
(SLEEP)
tea
MIXAGE
DE
MICROPHONE
a
REPRODUCTION
PAR
MINUTERIE
{En
utilisant
Vamplificateur
de
commande
tuner
pour
le
réglage
de
la
minuterie}
ENREGISTREMENT PAR MINUTERIE
ENTRETIEN cicectecit ner teasevcee
DEPISTAGE DES PANNES
SPECIFICATIONS
3
<ARE1215>
En/Fr

ee
AVANT LA MISE EN SERVICE
VERIFIER LES ACCESSOIRES FOURNIS |
@ FM T-type antenna
@ AM loop antenna
@® Remote control unit (for CX-J300)
@ Remote control unit (for CX-J400 and CX-J500)
© Batteries x 2 (IEC RO3/UM-4 (size AAA))
@ Antenne FM de type T
@ Antenne & boucle AM
@® Unité de télécommande (Pour CX-J300)
@) Unité de téiécommande (Pour CX-J400/CX-J500)
© Piles x 2 (AAA IEC RO3/UM-4)
| LOADING BATTERIES INTO REMOTE CONTROL |
UNIT
CHARGEMENT DES PILES DANS L’UNITE DE
TELECOMMANDE
@ Open the rear cover.
@ Install size AAA" (IEC RO3/UM-4) batteries with positive and
negative polarities aligned correctly.
@ Close the cover.
Incorrect use of batteries may lead to leakage or rupture.
Always be sure to follow these guidelines:
A: Always insert batteries into the battery compartment, correctly
matching the positive + and negative — polarities, as indicated
inside the compartment.
B: Never mix new and used batteries.
C: Batteries of the same size may have different voltages, depending
on their type. Do not mix different types of batteries.
@ Ouvrir fe couvercle arriére.
@ Installer correctement des piles “AAA” (IEC RO3/UM-4) en faisant
correspondre leurs polarités.
@ Refermer le couvercie.
Une utilisation incorrecte des piles peut provoquer une
fuite ou une rupture. Toujours observer ces directives:
A: Toujours insérer les piles dans le compartiment en faisant
correspondre jes polarités positive + et négative —, comme indiqué
@ Vintérieur du compartiment.
B: Ne jamais mélanger des piles neuves et déja utilisées.
C: Des piles de méme format peuvent avoir des tensions différentes,
selon leur type, Ne pas mélanger des types différents de piles.
5
<ARE1215>
En/fer

"BASIC
CONNECTIONS
i
_
RACCORDEMENTS
DE
BASE
* Wustation shows U.K. model.
*
Uillustration
représente
ie
modéle
Royaume-Uni.
@ Accessory FM T-type antenna
® Accessory AM loop antenna
Tuner contro! amplifier
Speakers
Power amplifier
Sound image controller
Double cassette deck
Compact disc player
System cable
Power card
AC wall socket
Surround speakers (M-J300 only)
Turntable
IOOVOO@OO
(Ss
IOQE
OG
@
Antenne
FM
de
type
T
accessoire
@
Antenne
&
boucle
AM
accessoire
@
Ampliticateur
de
commande
tuner
Enceintes
Amplificateur
de
puissance
Contréleur
d'image
sonore
Double
platine
cassette
Lecteur de disque compact
Cable du systéme
Cordon d'alimentation
Prise de courant CA
Enceintes
d’ambiance
(M-J300
seulement}
Table
de
lecture
GOOGOQO@OoOHH
Plug
the
power
cord
into
the
AC
wal!
socket
outlet
only
after
all
the
Ne
brancher
le
cordon
d’alimentation
dans
la
prise
de
courant
que
i
lorsque
tous
les
raccordements
ont
été
complétés,
connections have been compieted.
if
the
socket
outlets
on
the
associated
equipment
are
not
suitable
for
the
plug
supplied
with
the
product
the
plug
must
be
removed
and
appropriate
one
fitted.
The
cut-off
piug
must
be
disposed
of
as
an
electrical
shock
hazard
could
exist
if
connected
to
a
socket
outlet.
8
<ARE1215>
En/Fr
Siles
soctes
de
prises
sur
Véquipement
associé
ne
correspondent
pas
a
fa
fiche
fournie
avec
je
produit,
la
fiche
doit étre
retirée
et
une
fiche
appropriée
montée,
La
fiche
coupée
doit
étre
mise
au
rebut
car
ily
a
un
risque
de
décharge
électrique
si
elle
est
branchée
&
un
socle
de
prise,

|
SURROUND SYSTEM (M-J300 only) |
SYSTEME D’AMBIANCE
(M-J300 seulement)
1A}
Ic}
What is surround sound?
With ordinary stereo, sound normally comes only from speakers in front
of the listener, Ina concert hall or theater though, sound reflected from
the walls and ceiling reaches the listener from all directions. This is what
accounts for the feeling of ambience or spaciousness of a live
performance.
Surround sound works to reproduce these effects to produce fuller,
more “‘live’’ sound.
STEREO WIDE
When the surround speakers are not connected, the stereo wide
function may be activated. This function enhances the stereo effect.
Note however, that it does not operate in the case of a monaural source.
Speaker System Placement Examples
The sound effects obtained in a surround system depend on speaker
placement, Experiment with various arrangements to find the one most
suited to your tastes.
Placing the speakers slightly higher than ear level contributes to sound
quality.
{Case A]
Good sound dispersion; recommended for movies, etc.
{Case B}
Sound appears to come from directly in front of listener. Good for
listening to music recordings.
[Case C]
Offers most varied effects; good for watching sports programs or
listening to live recordings.
@ Front speaker left
Front speaker right
© Front
@ Surround speaker left
© Surround speaker right
© Rear
@ Listening area
Qu’est-ce que le son d’ambiance ?
Avec la stéréo ordinaire, le son ne vient normalement que des enceintes
en face de \’auditeur. Dans une salle de concert ou un théatre,
cependant, le son réfiéchi par les murs et le plafond atteint l’auditeur
de toutes les directions. C’est ce qui explique la sensation d’armbiance
ou d’espace d’une représentation sur scene.
Le son d’ambiance reproduit ces effets pour produire un son plus riche,
plus “‘vivant’’.
STEREO ELARGIE
Lorsque des enceintes d’ambiance ne sont pas raccordées, la fonction
de stéréo élargie peut étre activée. Cette fonction accentue I'effet stéréo.
Noter cependant que ce mode ne fonctionne pas dans le cas d’une
source monaurale. os
Exemples d’emplacement de systéme d’enceintes
Les effets sonores obtenus dans un systéme d’ambiance dépendent
de l'empiacement des enceintes. Essayer diverses dispositions pour
déterminer celle qui est la mieux adaptée aux gotits personnels.
Uinstallation des enceintes légérement plus haut que le niveau des
oreilles contribue & la qualité sonore.
ICas A]
Bonne dispersion du son; recommandé pour des films, etc.
{Cas B}
Le son sembie venir directement d'en face de !’auditeur. Bonne
disposition pour écouter des enregistrements de musique.
[Cas C]
Offre des effets plus variés; bonne disposition pour regarder des
émissions sportives ou pour écouter des enregistrements de concerts
“en direct’.
® Enceinte avant gauche
® Enceinte avant droite
© Avant
@) Enceinte d’ambiance gauche
© Enceinte d’ambiance droite
© Arriére
© Zone d’écoute
13
<ARE1215>
Ernuer

i SM eerie eae
| PL-J400/PL-J500 TURNTABLE | INSTALLATION DE LA TABLE DE
| SET UP | LECTURE PL-J400/PL-J500
gee ae eet | Es ees eed statins nena emia
1, Check the parts. 1. Vérifier les accessoires fournis.
@ EP adaptor @ Adaptateur EP (Collé sur le logement.)
(You will find this taped on the cabinet.) @ Tapis du plateau
@® Platter mat @ Plateau
@ Platter 2. En tenant la courroie entre le pouce et l’index, la serrer contre la
2, Pinch belt on inner rim between thumb and forefinger. jante.
3.
Slip
belt
over
finger
and
pull
out,
inserting
finger
in
hole.
3.
Faire
glisser
la
courroie
sur
le
doigt,
tirer
vers
lextérieur,
en
4. insert finger from top of platter and transfer belt to forefinger. introduisant le doigt dans le trou. =
5.
Lower
platter
onto
spindle.
4.
Insérer
I'index
depuis
la
partie
supérieure
du
plateau
et
faire
passer
6. Release belt onto pulley. la courroie sur I'index.
@ Pulley 5. Abaisser le plateau sur I'axe.
® Bett 6. L&cher la courroie autour de fa poulie.
@® Correct @® Poulie
@ Incorrect @ Courrcie
7. Place platter mat on platter (with ‘‘PLIONEER”’ side up). @®) Correct
&. Remove the vinyl band holding the tonearm. ® Incorrect
9.
Remove
the
stylus
cover,
7.
Placer
le
tapis
du
plateau
(avec
le
cété
PIONEER
tourné
vers
fe
10, Remove the tonearm from the arm rest. haut).
8. Enlever fa bande vinyle retenant fe bras.
&. Enlever le cache de la pointe de lecture.
10. Enlever le bras de son support.
" 7
<AREI215>
Enffr

rn — ee ee
CONNEXIONS D’ANTENNE
Radio reception is not possible unless the antenna is
properly connected.
The strength of broadcast signals varies from one area to another. Signal
propagation is especially poor in metropolitan areas, where there are
many tall buildings, and in mountainous areas. Proper antenna
installation is vital to good reception.
La réception radio n’est pas possible & moins que
Vantenne ne soit correctement raccordée.
La force des signaux d’émission varie d'une région a une autre. Le signal
de propagation est spécialement pauvre en zones urbaines, 1 ot il y
a beaucoup d’immeubles élevés et dans les régions montagneuses. Une
installation d’antenne correcte est vitale pour une bonne réception.
FM ANTENNA
| ANTENNE FM
FM Antenna Attachment
Connect the accessory FM antenna to the FM terminals. Extend the
antenna out to its full, and affix it to a wall, etc.
External FM antenna installation
Use an external antenna when the signals from the station are weak
and cannot be picked up by the accessory FM antenna, or when the
sound heard is accompanied by large amounts of noise.
lf the FM antenna terminal is a PAL terminal, then connect as shown
in figure @.
If the FM antenna terminal is not a PAL terminal, then connect as in
figure @ if using a 75 Q coaxial cable.
Fixation de I’antenne FM
Connecter I'antenne FM accessoire aux bornes FM. Deployer a fond
Vantenne et ta fixer a un mur, etc.
Installation d’une antenne externe FM
Utiliser une antenne extérieure lorsque les signaux provenant de la
Station sont faibles et me peuvent étre captés par I'antenne FM
accessoire ou lorsque le son entendu est accompagné de beaucoup de
bruit.
Si la borne de I’antenne FM est une borne PAL, brancher comme illustré
sur la figure @.
Si la borne de I’antenne FM n’est pas une borne PAL, brancher comme
itlustré sur la figure @), avec un cable coaxial de 75 ohms.
11
<ARE1215>
En/Fr

Mesa ABNER ROHR Sh
REAR PANEL FACILITIES
ELEMENTS DES PANNEAUX ARRIERE
@ AC OUTLETS (SWITCHED TOTAL 415 W MAX)
Power supplied through this outlet is turned on and off by the tuner
control amplifier’s POWER switch. Total electrical power consumption
of connected equipment should not exceed 415 W.
PD-J400T/PD-JSOOT or PD-J8COM/PD-JSO0M CD player power cords,
and the M-J200/M-J300 power amplifier cords can be connected.
NOTE:
Do not connect appliances with high power consumption such as
heaters, irons, or television sets to the AC OUTLETS in order to avoid
overheating or fire risk.
This can cause the tuner control amplifier to malfunction.
CAUTION:
1 DO NOT CONNECT TV SET OR MONITOR.
@ TAPE DECK jack
Connect the cassette deck systern cable here.
@ SOUND IMAGE CONTROLLER jack
Connect the sound image controller system cable here.
@ Power cord
Connect this to the AC wail socket.
Sorties CA {AC OUTLETS) [commutées, total 415 W
max. (SWITCHED TOTAL 415 W MAX)}
L'alimentation fournie par ces sorties est activée et désactivée par
Vinterrupteur d’alimentation (POWER) de l'amplificateur de commande
tuner. La consommation électrique totale des appareils connectés ne
doit pas dépasser 415 W.
Le cordon d‘alimentation des lecteurs de disque compact PD-J400T/
PD-J500T ou PD-J8O00M/PD-J9OOM et le cordon d‘alimentation des
amplificateurs de puissance M-J200/M-J300 peuvent y étre branchés.
REMARQUE:
Ne pas brancher des appareils 4 forte consommation comme des
chautfages, des fers 4 repasser ou des téléviseurs aux sorties AC
OUTLETS afin d‘éviter une surchauffe ou un risque d'incendie.
Cela pourrait provoquer un fonctionnement défectueux de lamplificateur
de commande tuner.
ATTENTION:
@ Prise de platine cassette (TAPE DECK)
Y brancher fe cable de systéme de la platine cassette.
@® Prise de contrdleur d’image sonore
{SOUND IMAGE CONTROLLER)
Y brancher le cable de systéme du contréleur d'image sonore.
@ Cordon d’alimentation
Le brancher dans une prise de courant CA.
{M-J300]
=—
STEREO POWER AMPLIFIER
| AMPLIFICATEUR DE PUISSANCE STEREO
@ SPEAKERS terminals (M-J300)
A: Connect to a first set of speakers.
B: Connect to a second set of speakers.
SPEAKERS terminals (M-J200)
Connect to the speakers.
NOTE:
Connect a speaker system having a nominal impedance ranging from
82 to 162.
@ Bornes d’enceintes (SPEAKERS) (M-J300)
A: Y raccorder un premier jeu d’enceintes.
B: Y raccorder un second jeu d’enceintes.
Bornes d’enceintes (SPEAKERS) (M-J200)
Y raccorder les enceintes.
REMARQUE:
Raccorder un systéme denceintes ayant une impédance nominale de
82a 162.
15
<ARE1215>

REAR PANEL FACILITIES ELEMENTS DES PANNEAUX ARRIERE
{GR-J400]
[ SOUND IMAGE CONTROLLER | [CONTROLEURD'IMAGESONORE
G@) SOUND IMAGE CONTROLLER system cable @) Cable de systéme de contréleur d’image sonore
Connect to the TUNER CONTROL AMPLIFIER’s SOUND IMAGE Le brancher & la prise SOUND IMAGE CONTROLLER de !’'arnplificateur
CONTROLLER jack, de commande tuner.
[CT-J30O0WR]
ainialhtantansiseaitinreesl
| STEREO DOUBLE CASSETTE TAPE DECK | DOUBLE PLATINE CASSETTE STEREO
(STEREO
DOUBLE
CASSETTE
TAPE
DECK
system
@
Cébie
de
systéme
de
double
platine
cassette
stéréo
cable Le brancher a la prise TAPE DECK de !'arnplificateur de commande tuner.
Connect to the TUNER CONTROL AMPLIFIER’s TAPE DECK jack.
2
17
<ARE1215>
En/Fr

FRONT PANEL FACILITIES
ELEMENTS
DES
PANNEAUX
AVANT
() MEMORY SCAN button
Press
this
button
to
scan
programs
on
the
preset
stations
automatically
for
7
seconds
each,
{f
you
wish
to
continue
listening
to
the
station
currently
being
scanned,
press
this
button
again
to
lock
the
tuning
to
the
station.
This
will
cance!
the
preset
scan
function
and
return
you
to
normal
reception.
@® FUNCTION button/indicators
Each
time
you
press
the
FUNCTION
button,
the
tuner
control
amplifier
function
changes.
The
selected
function's
indicator
lights.
[PHONO]
Select
to
play
records
on
a
turntable
connected
to
the
PHONO
input
jacks.
[TUNER]
Select to listen to radio broadcast.
[TAPE]
Select to listen to cassette tape.
[DAT}
Select
to
listen
a
DAT
playing
on
a
digital
audio
tape
deck
connected
to
the
DAT
jacks.
{CD}
Select to listen to compact disc.
{LD]
Select
to
play
an
LD
on
a
video
disc
player
connected
to
the
LD
input
jacks.
{vcR}
Select
to
play
a
tape
on
a
video
cassette
recorder
connected
to
the
VCR
jacks.
@ Display section
® © ©O©
> ta AD A a.
‘aa Eo AB ih ee,
hee J
@ Time/channel indicator
Normally
indicates
the
current
time.
The
current
time
is
shown
when
the
display
is
in
the
frequency
mode;
the
channel
number
is
shown
when
the
display
is
in
the
station
mode.
@® WAKE UP timer indicator
Displays the selected wake up timer.
© LOCAL indicator
Lights when the LOCAL/DX button (@® is set to ON.
@ STEREO indicator
Lights
when
an
FM
stereo
broadcast
is
received
(FM
MONO
button
on
the
remote
control
unit
set
to
OFF}.
© TUNED indicator
Lights
when
a
broadcast
is
received
and
tuned
in
well.
© SLEEP indicator
Indicates that the sleep timer is activated.
@® REC timer indicator
Displays the timer’s setting condition.
@ MONO indicator
Lights
when
the
FM
MONO
button
on
the
remote
control
unit
is
set
to
ON,
When
this
indicator
is
lit,
FM
stereo
broadcasts
are
reproduced
monaurally.
© Frequency display
Shows
received
broadcast
frequency.
Aliso
gives
scrolling
display
of
main
function
status.
FM and MHz light: FM reception.
AM
and
kHz
light:
MW
or
LW
(U.K.
and
European
models
only}
reception.
@®
Touche
de
balayage
de
mémoire
(MEMORY
SCAN}
Appuyer
sur
cette
touche
pour
balayer
automatiquement
les
programmes
des
stations
prérégiées,
pendant
7
secondes
chacun.
Pour
écouter
la
station
actuellement
balayée,
appuyer
de
nouveau
sur
cette
touche
pour
verrouiller
fa
syntonisation
sur
cette
station.
Cela
annule
la
fonction
de
balayage
préréglé
et
raméne
3
fa
réception
normale,
©
Touche/indicateurs
de
fonction
(FUNCTION)
La
fonction
de
l'amplificateur
de
commande
tuner
change
chaque
fois
que
la
touche
FUNCTION
est
enfoncée.
Uindicateur
de
la
fonction
sélectionnée
s’allume.
IPHONO}
Sélectionner
cette
fonction
pour
reproduire
des
disques
sur
la
table
de
lecture
raccordée
aux
prises
d’entrée
PHONO.
[TUNER]
Sélectionner
cette
fonction
pour
écouter
des
émissions
de
radio,
{TAPE}
Sélectionner
cette
fonction
pour
écouter
une
bande
cassette.
{DAT}
Sélectionner
cette
fonction
pour
écouter
une
bande
reproduite
sur
la
platine
de
bande
audionumérique
raccordée
aux
prises
DAT.
{CD} :
Sélectionner
cette
fonction
pour
écouter
un
disque
Compact.
{LO}
Sélectionner
cette
fonction
pour
reproduire
un
disque
laser
sur
je
lecteur
de
disque
vidéo
raccordé
aux
prises
d’entrée
LO.
{vCR]
Sélectionner
cette
fonction
pour
reproduire
une
bande
sur
le
magnétoscope
raccordé
aux
prises
VCR.
@) Section d’affichage
@® Indicateur d’heure/canal
indique
normalement
!heure
actuelle.
L’heure
actuelle
est
indiquée
lorsque
I’affichage
est
dans
le
mode
de
fréquence;
le
numéro
de
canal
est
indiqué
lorsque
t"affichage
est
dans
le
mode
de
station.
® indicateur de minuterie WAKE UP
Affiche la minuterie de réveil sélectionnée.
© Indicateur LOCAL
S’allume
lorsque
la
touche
LOCAL/DX
@
est
réglée
sur
la
position
ON.
@®
Indicateur
STEREO
S‘allume
lorsqu’une
émission
FM
stéréo
est
recue
(la
touche
FM
MONO
de
I'unité
de
télécommande
est
régi¢e
sur
la
position
OFF).
® Indicateur TUNED
S‘allume
lorsqu’une
émission
est
regue
et
bien
syntonisée.
© Indicateur SLEEP
Indique que la minuterie d'arrét automatique est activée.
© Indicateur de minuterie REC
Affiche la condition de réglage de la minuterie.
@ Indicateur MONO
S’allume
lorsque
la
touche
FM
MONO
de
lunité
de
1élécommande
est
régiée
sur
la
position
ON.
Lorsque
cet
indicateur
est
allumé,
les
émissions
FM
stéréo
sont
reproduites
monauralement.
@ Affichage de fréquence
Indique
la
fréquence
d’émission
recue.
Donne
également
un
affichage
défilant
de
f’état
de
fonction
principal.
FM et MHz allumés: Réception FM.
AM
et
kHz
allumés:
Réception
PO
(LW)
ou
GO
(LW)
(modéles
Rayaume-
Uni
et
européens
setu!ement}.
19
<ARE1215>
En/Fr

FRONT PANEL FACILITIES
| STEREO POWER AMPLIFIER M-J200/M-J300 |
@ PHONES jack
For stereo headphones.
NOTE:
There is no output from the speakers when headphones are plugged
inta PHONES jack.
@ POWER ON/OFF switch
This is the switch for electric power.
When the power is ON, the power indicator © lights.
@ Power indicator
@ SPEAKERS buttons [IM-J300 only]
Speakers connected to the rear panei SPEAKERS A, B terminals can
be switched ON/OFF independently.
* When the speaker system is connected to only one speaker terminal
{A or B) and both A and B buttons are ON, there will be no sound,
ELEMENTS DES PANNEAUX AVANT
| AMPLIFICATEUR DE PUISSANCE STEREO
M-J200M-J30000
@) Prise de casque (PHONES)
Pour un casque stéréo.
REMARQUE:
Wn’y a pas de sortie des enceintes lorsqu'un casque est branché a la
prise PHONES.
@ Interrupteur d’alimentation (POWER ON/OFF}
C’est linterrupteur d‘alimentation électrique.
Lorsque f'alimentation est activée, {indicateur d’alimentation G)
s‘allume.
1
|
@ Indicateur d‘alimentation
@ Touches d’enceintes (SPEAKERS) [M-J300 seulement]
Les enceintes raccordées aux bornes SPEAKERS A, 8 du panneau arriére
peuvent étre indépendamment activées/désactivées.
* Lorsque le systéme d’enceintes est raccordé a une seule borne
d’enceintes (A ou B) et que les deux touches A et B sont régiées sur
la position ON, il n’y a pas de son.
an
D®DO®@OO
© =
® ®
Dawe FOUALIZER
ae
IGR-J400}
®
SOUND
CONTROLLER
GR-J300/GR-J400
@
DISPLAY
button
Use
to
switch
the
display
mode
in
the
display
section.
Spectrum
analyzer
and
graphic
equalizer
display
is
possibie.
@ STANDARD button
Use
to
return
to
the
standard
SFC
mode
effect
settings.
@REC MODE button
Press
to
set
recording
frequency
response
to
optimum
levels
for
car
stereo
or
headphone
stereo.
@ SFC MODE button
Use to recall DISCO, LIVE and HALL SFC modes.
@) PGM MODE button
Use
to
select
sound
fieids
you
have
created
and
memorized
yourself.
Each
time
you
press
the
button,
the
sound
field
changes
as
follows.
he
CONTROLEUR
D‘IMAGE
SONORE
GR-J300/
|
GR-J400
@ Touche d’affichage (DISPLAY)
L'utiliser
pour
commuter
le
mode
d’affichage
dans
la
section
d'affichage.
I
est
possible
d’afficher
t’analyseur
de
spectre
et
I’égaliseur
graphique.
@
Touche
STANDARD
L'utiliser
pour
revenir
aux
réglages
standards
d’effet
de
mode
SFC.
@
Touche
de
mode
d’enregistrement
(REC
MODE}
Appuyer
sur
cette
touche
pour
régler
la
réponse
en
fréquence
d’enregistrement
sur
le
niveau
optimum
pour
une
stéréo
de
voiture
ou
une
stéréo
de
casque.
@
Touche
de
mode
SFC
(SFC
MODE)
utiliser pour rappeler les modes SFC DISCO, LIVE et HALL.
© Touche de mode de programmation (PGM MODE)
L'utiliser
pour
sélectionner
les
champs
sonores
personnels
créés
et
mémorisés.
Le
champ
sonore
change
comme
suit
chaque
fois
que
fa
touche est enfoncée.
ena ae
21
<ARE1215>
En/Fr

FRONT PANEL FACILITIES
@3 MEMORY button
Used for storing sound field you input with the SFC MODE button,
@ SMART EQ. button
When this button is ON, the unit automatically equalizes the sound to
optimize the adjusted sound field to match the source.
EFFECT button
Use to set sound effect characteristics.
ELEMENTS DES PANNEAUX AVANT
@) Touche de mémoire (MEMORY)
Utiisée pour mettre en mémoire fe champ sonore introduit avec fa touche
SFC MODE.
@ Touche d’égaliseur “‘intelligent’’ (SMART EQ.)
Lorsque cette touche est régiée sur la'‘position ON, l'appareil égalise
automatiquement le son pour optimiser le champ sonore ajusté en
fonction de la source.
(4 Touche d’effet (EFFECT)
Utilisée pour régier les caractéristiques d'effet sonore.
[CT-J300WR}
iO)
[CT-J200WR]
© ®@
DOUBLE CASSETTE TAPE DECK
CT-J300WR/CT-J200WR
f
H
i
DOUBLE PLATINE CASSETTE
CT-J300WR/CT-J200WR
@ Deck | operation buttons
& PLAY (FWD) : For playing back a tape in the forward mode.
“@ PLAY (REV) : For playing back a tape in the reverse mode.
m STOP : For stopping the tape.
al : Fast forward in forward mode, rewind in reverse
mode.
~~ : Rewind in forward mode, fast forward in reverse
mode.
@ Touches de fonctions de la Platine | (DECK 1)
m PLAY (FWD):
Pour reproduire une bande dans le mode avant.
~@ PLAY {REV} : Pour reproduire une bande dans le mode inverse.
m STOP : Pour arréter la bande.
aad
«<<
: Avance rapide dans le mode avant, rembobinage
dans te mode inverse.
: Rembobinage dans ie mode avant, avance rapide
dans le mode inverse.
23
<ARE1215>
ce.

FRONT PANEL FACILITIES
ELEMENTS DES PANNEAUX AVANT
Display section
(CT-J300WR]
@ Section d’affichage
{CT-J300WR])
@) Lights during tape copy.
®)
Indicates
the
deck
(I
or
il)
displaying
counter
indications.
&
Tape
counter
or
time
counter
indication
of
tape
length.
During
Music
search
operation,
it
indicates
the
number
of
tracks
skipped.
) Level Meter:
The
OO
mark
displayed
on
the
level
meter
is
the
Doiby
NR
system
standard level,
[CT-J200WR]
@ ® © ©
peck ASES BYNCHRO peck
NORM FIVE cory
di > 8 68
ALTO TAPE SELECTOR & DOUBLE REVEROE
@® Displays tape travel direction of DECK I.
@ Lights during ASES MODE.
(€) Lights during tape copy.
@ Displays tape travel direction of DECK I.
@) Deck Il EJECT button
@ DOLBY* NR switch (B/OFF/C) [CT-J300WR]
Set
this
switch
to
B
or
C
before
recording
with
the
built-in
Dolby
NR
Systems
and
for
playback
of
tapes
which
have
been
recorded
using
the Dolby NR systems.
*
it
is
recommended
that
tapes
recorded
with
Dolby
8
type
NR
or
Dolby
C
type
NR
be
so
marked
on
the
label.
This
will
help
prevent
incorrect
setting
of
the
noise
reduction
switch
during
playback.
*
Dolby
noise
reduction
and
HX
Pro
headroom
extension
manufactured
under
license
from
Dolby
Laboratories
Licensing
Corporation.
HX
Pro
originated
by
Bang
&
Olufsen.
*
“DOLBY”,
the
double-D
symbo!
DO
and
‘HX
PRO”
are
trademarks
of
Dolby
Laboratories
Licensing
Corporation.
@ DOLBY* NR switch (ON/OFF) [CT-J200WR]
Set this switch to the ON position to activate the DOLBY NR system.
* Dolby noise reduction manufactured under license from Dolby
Laboratories Licensing Corporation.
* "DOLBY" and the double-D symbol Df are trademarks of Dolby
Laboratories Licensing Corporation.
@®) S'aliume pendant ia copie de bande.
®) Indique fa platine (! ou Il) affichant les indications de compteur.
€) Compteur de bande ou indication du compteur de temps de fongueur
de bande.
Pendant l'opération de recherche de sélection musicale, indique le
nombre de pistes sautées.
@) Décibelmétre:
La marque DQ affichée sur le décibelmétre est le niveau standard
du systéme Dolby NR. .
{CT-J200WR}
® ® © ®
peck ABES BYNCHRO pe cK
“Oo dup
dip Ss
AUTO TACE BELECTOR & DOUBLE REVERME
XN
—«
® Affiche le sens de défilement de la bande de la Platine |.
®) S‘allume pendant le mode ASES.
® S'allume pendant la copie de bande.
@® Affiche le sens de défilement de la bande de la Platine Il.
@) Touche d‘éjection (EJECT) de la Platine Il
@ Commutateur DOLBY* NR (B/OFF/C) [CT-J300WR]
Régler ce commutateur sur la position B ou C avant d’enregistrer avec
un systéme Dolby NR incorporé et pour la reproduction de bandes qui
ont été enregistrées en utilisant un systéme Dolby NR.
* lest recommandé de noter sur |’étiquette si une bande est enregistrée
avec le systéme Dolby NR type B ou Dolby NR type C. Cela évite un
régiage incorrect du commutateur de réduction de bruit pendant la
x reproduction.
* Réduction de bruit Dolby et HX Pro headroom extension fabriqués
sous licence de Dolby Laboratories Licensing Corporation. HX Pro est
d'origine Bang & Olufsen.
© DOLBY, le symbole double-D O[ et HX PRO sont des marques
de Dolby Laboratories Licensing Corporation.
@ Commutateur DOLBY* NR (ON/OFF) [CT-J200WR]
Régler ce commutateur sur la position ON pour activer le systéme
DOLBY NR.
* Réduction de bruit Dolby fabriauée sous licence de Dolby Laboratories
Licensing Corporation.
* DOLBY et !e sysmbole double-D DO sont des marques de Dolby
Laboratories Licensing Corporation.
25
<ARE1215>
En/Fr

FRONT PANEL FACILITIES
ELEMENTS DES PANNEAUX AVANT
[For CX-J400 and CX-J500]
CD) POWER button
@FUNCTION button
Use to select the input source.
@ PGM/BAND button
[When the TUNER/CD select switch is set to TUNER}
Use to switch between AM and FM broadcast band.
‘When the TUNER/CD select switch is set to CD]
Press when performing programmed play of a CD's contents.
@ Number buttons
When the TUNER/CD select switch is set to TUNER]
The number buttons function as the tuner’s station call buttons
(1 ~ 12).
Press a number button once for Mode 1 (1 — 12}, twice for Mode 2
(13 ~-24) and three times for Mode 3 (25 — 36).
Example] {f you press button “*1'",
once ... station 1
twice ... station 13
three times ... station 25
When the TUNER/CD select switch is set to CD]
The number buttons function as the CD player’s track number buttons
(1 — 10, > 10), and clear button (CLR).
®cbD pperatan buttons
ae DISC selection
: Step
nr : Pause
ad : Play
HI-LITE SCAN; Use this to search for desired tracks on a CD.
ed, ey] : Track search
@® DECK | operation buttons
<<, : Begin playback
<<, : Fast forward
= + Stop
@TUNERICD select switch
TUNER : The number buttons function as the tuner’s station
call buttons (1 — 12).
cb : The number buttons function as the CD player's
track number buttons (1 ~ 10, > 10), and clear
button (CLR).
@®VOLUME + (UP)/~ (DOWN) buttons
When pressed, the VOLUME contro! on the tuner contro! amplifier is
actually moved by a motor.
@SURR & ST.WIDE button
Use to switch between the surround mode and stereo wide.
@® Sound image controller operation buttons
EFFECT : Sets sound fields ON/OFF.
GEQ : Sets sound image effects ON/OFF.
SMART EQ. : When this button is ON, the unit automatically
equalizes the sound to optimize the adjusted sound
fieid to match the source.
FLAT : Press ON, and equalization switches to fiat settings,
giving you the same sound as that before
adjustment.
S.IMAGE : Use to recall a preset image effect.
[Pour CX-J400 et CX-J500]
@) Touche d’alimentation (POWER}
(2) Touche de fonction (FUNCTION)
L’utiliser pour sélectionner la source d’entrée.
@ Touche de programmation/gamme (PGM/BAND)
[Lorsque le sélecteur TUNER/CD est régié sur la position TUNER]
Lutiliser pour commuter entre les gammes de réception FM et AM.
[Lorsque le sélecteur TUNER/CD est régié sur la position CD]
Appuyer sur cette touche pour sélectionner la reproduction programmée
de disque compact.
@ Touches numériques
[Lorsque fe sélecteur TUNER/CD est réglé sur la position TUNER]
Les touches numériques fonctionnent comme touches d’appel de
stations du tuner (1—12).
Appuyer une fois sur une touche numérique pour le Mode 1 (1 — 12),
deux fois pour le Mode 2 (13 — 24) et trois fois pour le Mode 3
(25 — 36).
{Exemple] Si l'on appuie sur la touche ‘1°
Une fois ... station 1
Deux fois ... station 13
Trois fois ... station 25
[Lorsque te sélecteur CD/TUNER est réglé sur la position CD}
Les touches numériques fonctionnent comme touches de numéros de
pistes du lecteur de CD (1 ~ 10, > 10) et touche d’effacement (CLR).
© Touches de fonctions de lecteur CD
DISC + Sélection du disque
a + Arrét
Nl : Pause
od : Reproduction
HI-LITE SCAN: Utiliser cette touche pour rechercher lez pistes
désirées d’un disque compact.
<<, >] : Recherche de piste
© Touches de fonctions de la Platine | (DECK 1)
«> Démarre la reproduction
<<, > : Avance rapide
i > Arrét
@ Seacieurt TUNER/CD
TUNER : Les touches numériques fonctionnent comme
touches d'appel de stations du tuner (1 — 12).
cD : Les touches numériques fonctionnent comme
touches de numéros de pistes du lecteur de
compact disque (1 — 10, > 10} et touche
d'effacement (CLA).
@® Touches de VOLUME + (augmentation)/~ (diminution)
Lorsqu’elles sont enfoncées, la commande VOLUME de |’amplificateur
de commande tuner est déplacée par un moteur.
@ Touche d’ambiance et de stéréo élargie (SURR & ST.WIDE)
L‘utiliser pour commuter entre le mode d’ambiance et de stéréo élargie.
@ Touches de fonctions du contréleur d’image sonore
EFFECT : Active et désactive les champs sonores.
GEQ : Active et désactive jes effets d’image sonore.
SMART EQ. : Lorsque cette touche est régige sur la position ON,
apparel égalise automatiquement le son pour opti-
miser le champ sonore ajusté en fonction de la source.
FLAT : L’enclencher {ON} et l’égafisation se commute sur
les régiages “‘plats’’, donnant le méme son que celui
avant ajustement.
: Utilisée pour rappeler un effet d‘image préréglé.
S.IMAGE
27
<AREI215>
En/Fr

FRONT PANEL FACILITIES
ELEMENTS DES PANNEAUX AVANT
@COD operation buttons
RANDOM : Press when performing random playback of @ CD's
contents.
PGM : Press when performing programmed play of a CD's
contents.
itd, my > Track search
DISC : DISC selection
= : Stop
" : Pause
~ : Play
@) DECK | operation buttons
The same as the explanation in © on page 27.
@® TIMER operation buttons
The same as the explanation in @ on page 28.
@® FUNCTION button
Use to select the input source.
@ VOLUME + (up)/- (down) buttons
The same as the explanation in ® on page 27.
@®FM MONO button
The same as the explanation concerning (ji) FM MONO on page 28.
@ STATION DOWN/UP buttons
* Before operation, memorize broadcast station
DOWN ... Stations change in order in the downward direction.
UP... ... Stations change in order in the upward direction.
@® DECK II operation buttons
The same as the explanation in (3 on page 28.
Range of remote control
~
When the remote control unit is pointed at the remote sensor window
on the amplifier and any of its keys is pressed, the amplifier and other .
components can be aperated by remote control.
Distance: Within a range of approx. 7 meters from the remote sensor
window on the amplifier.
Angle: Within approx. 30 degrees from the center of the remote sensor
window on the amplifier.
Remote control will not be possible if there is an obstacle between the
remote control unit itself and the remote sensor window on the amplifier.
Performance of the remote control unit is adversely affected in the
presence of strong fluorescent light. Keep such lights away, especially
from the sensor window.
(3) Touches de fonctions de lecteur CD
RANDOM =: Appuyer sur cette touche pour effectuer ta reproduction
aléatoire d'un disque compact.
PGM : Appuyer sur cette touche pour effectuer fa reproduction
prograrnmée d’un disque compact.
je, my > Recherche de piste
DISC : Sélection du disque
a > Arét
ly : Pause
- : Reproduction
@) Touches de fonctions de la Platine | (DECK 1!)
identiques aux explications de ©), page 27.
©) Touches de fonctions de minuterie (TIMER)
identiques aux explications de @), page 28.
© Touche de fonction (FUNCTION)
Utilisée pour sélectionner la source d’entrée.
@) Touches de VOLUME + {augmentation)/~ (diminution)
Identiques aux explications de ®), page 27.
@® Touche FM MONO
Identique aux explications concernant @i) FM MONO, page 28.
@© Touches de stations descendantes/ascendantes
{STATION DOWN/UP)
* Mémoriser des stations d’émission avant d'utiliser ces touches.
DOWN Les stations changent dans |‘ordre du sens descendant.
UP! .. Les stations changent dans |’ordre du sens ascendant.
@ Touches de fonctions de la Platine if (DECK I)
identiques aux explications de @, page 28.
Plage de fonctionnement de la télécommande
7
errr
Lorsque l'unité de télécommande est pointée sur la fenétre du capteur
de télécommande de !’ampiificateur et qu'une des touches est enfoncée,
Vamplificateur et les autres composants peuvent étre commandés &
distance.
Distance: Dans une plage de 7 métres environ de la fenétre de capteur
de l’amplificateur,
Angle: A 30° environ du centre de la fenétre de capteur de l'amlificateur.
La téiécommande ne fonctionnera pas si un objet fait obstacle entre
la télécommande et la fenétre de capteur de signal.
Les performances de la télécommande sont atfectées par ia présence
d'une forte lampe fiuorescente. Eloigner de telles lampes, notamment
de la fenétre du capteur.
29
<ARE1215>
EniFr

Tenir compte des points suivants avant d'installer une
cassette dans l'appareil.
Le ruban magnétique est relaché ou ressort de la cassette.
Si le ruban magnétique fait saillie ou est détendu dans le boltier, il risque
de ne pas passer entre Je cabestan et le galet-presseur, ce qui ne
Ventrainera pas et risque de l’'endornmager. Dans ce cas, insérer un
crayon dans le moyeu d'une des bobines et le tourner pour rattraper
fe mou.{Fig.A} Certaines cassettes sont dotées d'une butée en plastique
ou en papier fort afin de maintenir la tension du ruban. Cette butée doit
étre enlevée avant d’insérer la cassette dans Iappareil et étre replacée
aprés utilisation.
Utilité fanguettes de protection contre l’effacement.
Les cassettes sont pourvues de languettes, destinées a rendre
impossible l’effacement accidentel d’informations précieuses. Quand
fa languette (Fig, B) du boitier de la cassette est brisée avec la pointe
d’un tournevis, il est impossible d’actualiser la fonction d’enregistrement,
méme si la touche REC est actionnée et, par conséquent, on ne risque
pas d'effacer, par erreur, des informations de valeur.
Pour enregistrer sur une cassette ainsi protégée par retrait des
languettes, il suffit de coller un morceau de ruban adhésif sur les orifices,
ilustrés sur la Fig. C.
REMARQUE:
Les languettes sont situées dans le coin supérieur gauche des deux faces
A et B (ou f et 2) par conséquent, i! est possible de protéger une seule
ou les deux faces.
Fig. C
Pour réenregistrer sur une cassette dont les languettes de protection
contre |'effacement sont cassées, recouvrir les sections de languettes
avec une double couche de ruban cellophane ou autre.
Languettes de protection
contre l'effacement
Conseils sur l'emploi des cassettes
* Une amorce, sur laquelle il n'est pas possible d’enregistrer est placte
au début du ruban magnétique. Dés lors, commencer l'enregistrement
aprés avoir fait défilé la bande pendant 5 secondes environ, de sorte
que 'amorce ait dépassé fa téte d'enregistrement.
* Ne pas laisser de cassettes a (‘air libre. Aprés utilisation les ranger
dans leur étui pour éviter toute adhérence de poussiére sur leur ruban.
ou tout relachement de celui-ci. Pour le rangement, choisir un endroit
& labri des effets du magnétisme, de la poussiére et de I‘huile.
* Comme le ruban magnétique des cassettes C-120 est tres mince, if
atendance a s‘entortiller autour du galet presseur et du cabestan et
& provoquer des bourrages ou un enroulement irrégulier. Ne pas les
utiliser sur cet appareil.
Utiliser des bandes de 90 minutes ou moins.
Fig. A Fig. B
Pour éviter un
effacement accidentel
Pour rattraper fe mou du ruban
Boitier de cassette Ruban
Pour face B
rh
Veiller & ne pas recouvrir les orifices
de détection de type de bande.
ae
|
veiller & ne pas recouvtir les orifices de détection de type de bande.
S’ils sont recouverts, la fonction du sélecteur de bande automatique
ne s’effectuera pas correctement.
Avec les bandes de TYPE II (HiIGH/Chrome} ou de TYPE IV (Métal), |
31
<ARE1215>
Fr

BASIC OPERATIONS
OPERATIONS DE BASE
When you have finished using this unit:
if
you
switch
the
tuner
control
amplifier's
POWER
switch
to
STANDBY
position,
power
to
other
components
will
also
be
switched
off.
Lorsque
lutilisation
de
cet
appareil
est
terminée:
Si
linterrupteur
POWER
de
I’amplificateur
de
commande
tuner
est
réglé
sur
la
position
STANDBY,
les
autres
composants
sont
également
mis
hors
circuit.
| TUNER OPERATIONS _
[UTILISATION DU TUNER
BAND
FREG /8T
8
steno
TUNING INTO STATIONS
1.
Select
the
desired
broadcasting
band
using
the
BAND
selector
button,
2.
Press
the
FREQ/ST
button
and
set
to
frequency
mode
(When
set
to
frequency
mode,
the
tuner
control
amplifier
display
indicates
the
time).
3.
Press
TUNING
UP
or
DOWN
button
for
higher
or
lower
frequencies.
{Auto tuning]
Press
TUNING
UP
or
DOWN
button
until
the
frequency
starts
to
change,
then
release
it.
The
tuner
will
automatically
search
for
a
broadcasting
station,
and
stop
when
one
is
found,
and
the
TUNED
indicator
fights
up.
To
search
for
another
station,
press
again.
*
To
interrupt
auto
tuning,
press
TUNING
button
again.
NOTE:
*
Auto
tuning
is
not
possible
on
the
LW
band
(U.K.
and
European
only).
*
When
auto
tuning
is in
use,
reception
may
not
be
possible
for
distant
Stations
or
when
signals
are
weak.
At
these
times
manual
tuning
is
recommended.
[Manual tuning]
Press TUNING UP or DOWN button and release quickly.
The
tuning
frequency
will
change
by
one
step
each
time
the
button
is
Pressed.
Press
as
many
times
as
necessary
to
tune
in
the
desired
station.
The
TUNED
indicator
lights
up
when
the
station
is
tuned
in
best.
*
If
you
keep
the
TUNING
button
depressed
after
the
frequency
has
begun
to
change,
the
reception
frequency
changes
continuously,
and
stops
when
the
button
is
released.
SYNTONISATION
DE
STATIONS
a
1.
Sélectionner
ia
gamme
d’émission
désirée
a
l'aide
du
sélecteur
BAND.
2.
Appuyer
sur
fa
touche
FREQ/ST
et
régler
dans
le
mode
de
fréquence.
{Lorsque
l'appareil
est
régié
dans
le
mode
de
fréquence,
Vaffichage
de
I'amplificateur
de
commande
tuner
indique
I’heure).
3.
Appuyer
sur
la
touche
TUNING
UP
ou
DOWN
pour
syntoniser
une
fréquence
supérieure
ou
inférieure.
[Syntonisation automatique}
Appuyer
sur
la
touche
TUNING
UP
et
DOWN
jusqu’a
ce
que
la
fréquence
commence & changer, puis la relacher,
Le
tuner
recherchera
automatiquement
une
station
de
radiodiffusion,
s‘arréte
quand
if
en
trouve
une,
puis
I‘indicateur
TUNED
s’allume.
Pour
chercher
une
autre
station,
appuyer
a
nouveau
sur
Ja
touche.
*
Pour
interrompre
la
syntonisation
automatique,
appuyer
de
nouveau
sur
la
touche
TUNING.
REMARQUE:
*
La
syntonisation
automatique
ne
fonctionne
pas
avec
les
grandes
ondes
(modéles
Royaume-Uni
et
européens
seulement].
*
Lorsque
/a
syntonisation
automatique
est
en
cours
d'utilisation,
la
réception
peut
s‘avérer
impossible
pour
les
stations
lointaines
ou
lorsque
les
signaux
sont
faibles.
Dans
ce
cas,
il
est
conseillé
d'utiliser
la
syntonisation
manuelle..
{Syntonisation manuelle}
Appuyer
sur
la
touche
TUNING
UP
et
DOWN
et
la
relacher
rapidement,
La
fréquence
changera
d’un
pas
chaque
fois
que
la
touche
sera
pressée,
Appuyer
aussi
souvent
qu'il
est
nécessaire
pour
syntoniser
ja
station
désirée.
L'indicateur
TUNED
s’allume
lorsque
fa
station
est
accordée
au mieux.
*
En
continuant
&
appuyer
sur
fa
touche
TUNING
une
fois
que
la
fréquence
a
commencé
a
changer,
ta
fréquence
de
réception
change
continuellement
et
s‘arréte
lorsque
|a
touche
est
relachée.
33
<ARE1215>
cer.

BASIC OPERATIONS ; OPERATIONS DE BASE
FREQ /ST
BTATION
MEMORY
{Manual preset] [Préréglage manuel]
4. Select the desired band with the BAND button, and switch to the 1. Sélectionner la gamme désirée avec la touche BAND et passer au
frequency mode with the FREQ/ST button. mode de fréquence avec la touche FREQ/ST.
2. Tune into the broadcast station you want to memorize. 2. Syntoniser la station d’émission & mettre en mémoire.
3. Press the STATION MEMORY button. 3. Appuyer sur la touche STATION MEMORY.
4. Select the channel (station call no.) you want to memorize with 4. Sélectionner le canal (No. d’appel de station) ot la station doit étre
the TUNING UP or DOWN buttons within five seconds. mémorisée avec la touche TUNING UP ou DOWN en moins de cing
5. Press the STATION MEMORY button within five seconds. secondes.
* During memor,' operation, the channel and frequency display 5. Appuyer sur la touche STATION MEMORY en moins de cing
flash, secondes.
* Pendant l’opération de mémoire, l’affichage de canal et de
To memorize other channels, repeat procedures 1 to 5. fréquence clignote.
Répéter les procédures 1 4 5 pour mémoriser d‘autres canaux.
RECEPTION A L’AIDE DE LA SYNTONISATION
RECEPTION USING PRESET TUNING ] PREREGLEE
B® emeetunen ee
Down ue = mo oooos a
a) | =» — fi |
ICX-J300}
“ey a a |
35
<ARE1215>
En/Fr

BASIC OPERATIONS
OPERATIONS DE BASE
|
CASSETTE
DECK
OPERATIONS
SSETTE
(CT-J300WR]
DOLBY NA
3 ict-s200wR]
DOLBY NR
TAPE PLAY
Tapes
may
be
played
back
in
Deck
|
or
Deck
I!
but
not
in
both
decks
at the same time,
*
The
accompanying
illustration
shows
the
buttons
for
the
CX-J400
remote
control
unit.
The
CX-J300
remote
contro!
unit
can
be
used
as
well
for
commands
using
corresponding
buttons.
1.
Press
the
EJECT
button,
and
load
a
recorded
tape.
2. Select the REVERSE MODE switch.
: One-sided play.
—_—
:
To
play
of
both
sides
of
a
tape.
(When
playing
both
sides
of
a
tape,
start
play
in
the
forward
direction
(pm
).)
2.9
RELAY:
To
play
both
side
of
a
tape
repeatedly
8
times
(16
sides}.
3.
Set
the
DOLBY
NR
switch
to
the
same
position
used
for
recording.
4.
Press
the
PLAY
button
(#
or
~¢).
Press
PLAY
button
of
the
loaded
deck.
b
:
Forward
playback.
a:
Reverse
playback.
5.
Adjust
the
VOL
(volume)
control
on
the
tuner
control
amplifier
and
the
tone
with
the
sound
controller.
6.
To
stap
playback,
press
STOP
button
(m).
Auto Stop Mechanism
The
mechanism
stops
automatically
when
the
end
of
tape
is
reached.
NOTE:
When
the
PLAY
button
of
one
deck
is
pressed
while
the
other
deck
is
in
playback
mode,
the
currently
playing
deck
Stops
and
the
other
deck
starts
playback.
BLANK SKIP
{Skipping
unrecorded
portions
during
playback)
Press
the
SKIP
button,
turning
the
corresponding
indicator
on.
Then
blank
skip
function
will
work.
in
this
mode,
when
an
unrecorded
portion
continues
for
more
than
15
seconds,
the
unit
will
fast-forward
the
tape
to
the
beginning
of
the
next
selection,
then
resume
playback
there.
REPRODUCTION D’UNE BANDE
Des
bandes
peuvent
étre
reproduites
dans
la
Platine
|
or
la
Platine
i
mais
pas dans les deux platines en méme temps.
*
Les
illustrations
représentent
les
touches
de
!’unité
de
télécommande
du
CX-J400,
L'unité
de
télécommande
du
CX-J300
peut
également
étre
employée
pour
les
commandes
utilisant
des
touches
correspondantes.
~
1.
Appuyer
sur
la
touche
EJECT
et
charger
une
bande
enregistrée.
2. Sélectionner le commutateur REVERSE MODE.
= : Reproduction une face.
=
:
Pour
reproduire
les
deux
faces
d’une
bande.
(Pour
reproduire
les
deux
faces
d’une
bande,
commencer
la
reproduction
dans
le
sens
avant
(»
.)
C23
RELAY
:
Pour
reproduire
de
manié@re
répétée
8
fois
les
deux
faces
d’une
bande
(16
faces).
3.
Régler
le
commutateur
DOLBY
NR
sur
la
méme
position
que
celle
utilisée pour I’enregistrement.
4.
Appuyer
sur
la
touche
PLAY
(m
ou
~#),
Appuyer
sur
la
touche
PLAY
de
la
platine
chargée.
&
:
Reproduction
en
avant.
~€:
Reproduction
inverse.
5.
Régler
ta
commande
de
VOL
de
V'amplificateur
de
commande
tuner
et
la
tonalité
avec
le
contréleur
d’image
sonore.
6.
Pour
arréter
ia
reproduction,
appuyer
sur
la
touche
STOP
(m}.
Mécanisme d’arrét automatique
Le
mécanisme
s’arréte
automatiquement
lorsque
ta
fin
de
la
bande
est
atteinte.
REMARQUE:
Lorsque
fa
touche
PLAY
d'une
platine
est
enfoncée
pendant
que
l'autre
platine
est
dans
fe
mode
de
reproduction,
la
platine
en
cours
de
reproduction
s’arréte
et
l'autre
platine
démarre
la
reproduction.
SAUT DES BLANCS
(Saut
des
parties
non
enregistrées
pendant
la
reproduction}
Appuyer
sur
la
touche
SKIP,
ce
qui
fait
s‘allumer
Vindicateur
correspondant.
La
fonction
de
saut
des
blancs
est
alors
activée,
Dans
ce
mode,
forsqu’une
partie
non
enregistrée
continue
pendant
plus
de
15
secondes,
l'appareil
fait
avancer
rapidement
la
bande
jusqu’au
début
de
la
sélection
suivante
puis
ia
reproduction
reprend
&
partir
de
ce
point.
37
<ARE1215>
En/ty

BASIC OPERATIONS OPERATIONS
DE BASE
Selected Source de ~T indicateur .
Program source indicator Operation programme séiectionné Opération
Equipment which Operate the equipment connected Equipement qui Faire fonctionner I'équipement
is connected to VCR to VCR jacks. est raccordé aux: VCR raccordé aux prises VCR.
VCR jacks L prises VCR
LaserDise LD Play a LaserDisc | LaserDisc LD Reproduire un LaserDisc
Compact disc co Play a compact disc. Disque compact cD Reproduire un disque compact
DAT DAT Play a DAT DAT DAT Reproduire une bande
Radio
broadcast
|
TUNER
|
Tune
into
a
broadcast.
audionumérique
|
Record PHONO | Operate the turntable. Emission de radio] TUNER Syntoniser une émission,
5. Press the REC button (@).
* The recording indicator lights.
* The direction indicator flashes.
6. [{CT-J30OWR only]
While listening to the source you want to record, adjust REC
VOLUME. Adjust the level indicator with REC VOLUME. In the
CT-J200WR, the level is set to the previous recording level.
7. Press the appropriate PLAY button { or ~#) or PAUSE button
(11). When playing both sides of a tape, be sure to start play in
the forward direction (> }.
8. To stop recording, press the STOP button (m).
Automatic tape selector function
This unit (Deck | and Deck Il) is equipped with an automatic tape selector
function which utilizes the sensor holes on the tape cassette to
determine the type of tape being used, in order to set the deck to match
the tape recording bias and equalization.
Auto reverse function
This unit uses rotary type recording and playback heads, and the same
heads are used in both forward and reverse directions. Tape end
detection is employed to activate auto reverse operation which takes
approx. 2 seconds after the tape is taken up.
NOTE:
A leader tape having a length equivalent to approx. 5 seconds is
attached to an ordinary cassette tape. This means that for two-way
travel of the leader tape there will be a break of approx. 12 seconds
in the sound. Be very careful of this, particularly when making a two-
way recording.
Pausing and restarting recording
1. Press the PAUSE button (I}.
* Recording will be suspended.
2. To restart recording, press the PLAY button (B or ~€) or PAUSE
button (II).
Adjusting the recording level (CT-J30OWR only)
Adjusting the recording level is an important factor in determining
recording quality. To improve S/N ratio (signal to noise ratio), and expand
the dynamic range (the ratio between the softest and loudest sounds
that can be reproduced}, it’s necessary to record at as high a level as
possible. Recording at too high a level, however, results in a distorted
sound, while recording at an excessively low level resuits in a sound
with noticeable tape hiss. To take full advantage of a tape’s <
characteristics, you should adjust the recording level to best level for
@ particular tape to achieve optimum recording results. Adjust the
recording level with the Recording Level knob so that 0 dB sometimes
flashes on the level meter. Optimum recording levels vary slightly
depending on the type of music and the type of tape. The best way
to be sure you are making the most of a tape’s characteristics is to listen
to actual recording results,
Disque PHONO | Faire fonctionner fa table de lecture.
5. Appuyer sur Ja touche REC (@).
* Uindicateur d’enregistrement s’allume.
* L’indicateur de sens clignote.
6. [CT-J300WR seulement}
Tout en écoutant la source a enregistrer, régler le volume
d‘enregistrement (REC VOLUME}, Régler le décibelmétre avec la
commande REC VOLUME. Avec fe CT-J200WR, le niveau est régié
au niveau d'enregistrement précédent.
7. Appuyer sur la touche PLAY (® ou ~@) appropriée ou sur la touche
PAUSE (II). (Lors de fa reproduction des deux faces d’une bande,
toujours commencer Ja reproduction dans le sens avant {# }.)
8, Appuyer sur la touche STOP (mm) pour arréter I’enregistrement.
Fonction de sélecteur de bande automatique
Cet appareil (Platine | et Platine I!) est équipé d’une fonction de sélecteur
de bande automatique qui utilise les orifices de détection sur la cassette
pour déterminer le type de bande utilisé et régle la platine pour
correspondre a la polarisation et l’égalisation d’enregistrement de la
bande.
Fonction d’inversion automatique -
Cet appareil emploie des tétes d’enregistrement et de reproduction de
type rotatif et les mémes tétes sont utilisées dans les sens avant et
inverse. La détection de fin de bande est employée pour activer
V‘opération d’inversion automatique qui prend environ 2 secondes aprés
l'enroulement complet de la bande.
REMARQUE:
Une bande amorce ayant une longueur équivalant 4 approx. 5 secondes
est fixée aux bandes cassettes ordinaires. Cela signifie que pour le
défilement deux sens de la bande amorce, i y aura une coupure du son
d‘approximativement 12 secondes, Faire attention 4 ce point, en
particulier fors d’un enregistrement deux sens.
Pause et redémarrage de I’enregistrement
1. Appuyer sur fa touche PAUSE (If).
« L'enregistrement s‘arréte.
2. Pour redémarrer |’enregistrement, appuyer sur fa touche PLAY (i>
ou ~€) ou sur la touche PAUSE (11).
Réglage du niveau d‘enregistrement (CT-J3O0WR seulement)
Le réglage du niveau d‘enregistrement est un facteur important
déterminant la qualité d’un enregistrement. Pour améliorer le rapport
S/N (rapport signal & bruit} et développer fa gamme dynamique {le
rapport entre les sons les plus doux et les plus forts qui peuvent étre
reproduits), il est nécessaire d’enregistrer au plus haut niveau possible.
L’enregistrement a trop haut niveau entraine cependant un son déformé,
alors qu'un enregistrement 4 niveau excessivement bas a pour résultat
un son contenant un siffiement de bande perceptible. Pour tirer
pleinement parti des caractéristiques d'une bande, le niveau
d’enregistrement doit étre régié au meilleur niveau pour une bande
particuliére afin de réaliser des résultats d’enregistrement optimum.
Régler fe niveau d’enregistrement avec Je bouton de niveau
d'enregistrement de sorte que 0 dB clignote parfois sur le décibelmétre.
Les niveaux d’enregistrement optimum varient légérement selon le type
de musique et le type de bande. La meilleure maniére d'étre str d’utiliser
au maximum ies caractéristiques d’une bande est d’écouter jes résultats
effectifs de l’enregistrement.
39
<ARE1215>
bee ae
