Pkm KG 230EIX User manual

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
24.11.2020
Bedienungsanleitung
Instruction Manual
KÜHL-/GEFRIERKOMBINATION
FRIDGE-FREEZER
KG 230EIX /KG 230EIW
Deutsch
Seite
2
English
Page
55
www.pkm-online.de

~ 2 ~
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät
zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen
Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie
diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise........................................................................................................ 4
1.1 Signalwörter.............................................................................................................. 5
1.2 Sicherheitsanweisungen........................................................................................... 5
2. Klimaklassen................................................................................................................. 11
3. Installation .................................................................................................................... 11
3.1 Entpacken und Wahl des Standortes................................................................... 11
3.2 Raumbedarf und Belüftung.................................................................................. 12
3.2.1 Raumbedarf ..................................................................................................... 12
3.2.2 Belüftung.......................................................................................................... 13
3.3 Gerät ausrichten..................................................................................................... 16
3.4 Wechsel des Türanschlags..................................................................................... 17
4. Bedienung..................................................................................................................... 27
4.1 Vor der ersten Benutzung..................................................................................... 27
4.2 Gerätebeschreibung............................................................................................... 28
4.3 Temperatureinstellung........................................................................................... 29
4.3.1 Temperatureinstellung des Kühlbereichs..................................................... 29
4.3.2 Temperatureinstellung des Gefrierbereichs................................................. 32
4.4 Stromausfall............................................................................................................ 32
4.5 Der Kühlbereich .................................................................................................... 32
4.5.1 Glasablagen...................................................................................................... 33
4.5.2 Türablagen....................................................................................................... 34
4.5.3 Gemüseschublade ........................................................................................... 35
4.6 Der Gefrierbereich ................................................................................................ 35
4.6.1 Gefrierschubladen........................................................................................... 36
4.6.2 Bedeutung der *-Kennzeichnung von Gefrierbereichen ........................... 37
4.7 Lagerung von Lebensmitteln................................................................................ 39

~ 3 ~
5. Umweltschutz............................................................................................................... 44
5.1 Umweltschutz: Entsorgung .................................................................................. 44
5.2 Umweltschutz: Energie sparen............................................................................. 44
5.3 Betriebsparameter.................................................................................................. 45
6. Reinigung und Pflege .................................................................................................. 45
6.1 Abtauen................................................................................................................... 47
6.2 Austausch des Leuchtmittels ................................................................................ 48
7. Problembehandlung .................................................................................................... 48
8. Außerbetriebnahme..................................................................................................... 51
9. Technische Daten ........................................................................................................ 52
10. Entsorgung................................................................................................................. 53
11. Garantiebedingungen................................................................................................ 54
Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das
Gerät darf nur über eine Sammelstelle für wiederverwendbare
elektrische und elektronische Geräte entsorgt werden. Entfernen Sie
nicht die Symbole / Aufkleber am Gerät.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne
Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Gerätes haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften
Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und
weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind
die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
EG -KONFORMITÄTSERKLÄRUNG
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.

~ 4 ~
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die
Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer
Gesundheit und im schlimmsten Fall zum Tod führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Gerätes zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in)
durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt sowie zur Nutzung
(1) in Personalküchen von Geschäften, Büros und ähnlichen
Arbeitsumgebungen; (2) durch Gäste von Beherbergungsbetrieben wir Hotels,
Motels, B&B; (3) beim Catering oder ähnlichen nicht-wiederverkaufenden
Anwendern.
Das Gerät ist ausschließlich zum Kühlen von Lebensmitteln bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist,
das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder zwischen 3 und 8 Jahren
dürfen Kühlgeräte be- und entladen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

~ 5 ~
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE
DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN
SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB
DES GERÄTES GELESEN UND VERSTANDEN WURDE.
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Gerätes zur Folge hat.
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser Bedienungs-
anleitung gefährdet das Leben und die Gesundheit des
Gerätebetreibers und/oder kann das Gerät beschädigen.
2. Schließen Sie das Gerät keinesfalls an die Stromversorgung an,
wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare
Beschädigungen aufweisen.
3. Die Stromspannung und die Leistungsfrequenz der
Stromversorgung muss den auf dem Typenschild angegebenen
Werten entsprechen.
4. Verändern Sie niemals den mit dem Gerät mitgelieferten
Netzstecker. Falls dieser nicht für Ihre Netzsteckdose geeignet sein
sollte, lassen Sie die Netzsteckdose immer von einer qualifizierten
Fachkraft (Elektrotechniker/-in) ersetzen (Keine Garantieleistung).
5. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr
Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den

~ 6 ~
Kundendienst oder das Geschäft, in dem Sie das Gerät erworben
haben.
1
Lassen Sie nur Original-Ersatzteile einbauen.
6. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter
dem Gerät befindet oder durch das Bewegen des Gerätes
beschädigt wird.
7. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich
vom Hersteller oder einem vom Hersteller autorisierten
Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-
in) ausgetauscht werden.
8. Benutzen Sie zum Ziehen des Netzsteckers niemals das
Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um
das Gerät von der Stromversorgung zu trennen.
STROMSCHLAGGEFAHR!
9. Berühren Sie den Netzanschlussstecker, den Netzschalter oder
andere elektrische Komponenten niemals mit nassen oder feuchten
Händen. STROMSCHLAGGEFAHR!
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. Ihr Gerät wird mit dem umweltfreundlichen Kältemittel R600a
betrieben. Das Kältemittel R600a ist brennbar. Deshalb ist es
unbedingt erforderlich, dass keine Systemteile des Kühlkreislaufs
während des Betriebs oder Transports des Gerätes beschädigt
werden.
2. Sollte ein Systemteil Beschädigungen aufweisen, darf sich das Gerät
auf keinen Fall in der Nähe von Feuer, offenem Licht und
Funkenbildungen befinden. Nehmen Sie in einem solchen Fall sofort
Kontakt zu Ihrem Kundendienst oder dem Geschäft auf, in dem Sie
das Gerät erworben haben.
2
3. Falls es im Aufstellungsraum zum Austritt eines brennbaren
Gases kommen sollte:
a) Öffnen Sie alle Fenster zur Belüftung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen
Sie nicht die Bedienelemente des Gerätes.
c) Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen
ist.
d) Bei Missachtung dieser Anweisungen können Funken
entstehen, die das Gas entflammen.
1
Abhängig vom Modell: s. Seite « SERVICE INFORMATION » am Ende dieser Bedienungsanleitung.
2
Abhängig vom Modell: s. Seite « SERVICE INFORMATION » am Ende dieser Bedienungsanleitung.

~ 7 ~
4. Halten Sie alle Teile des Gerätes fern von Feuer und sonstigen
Zündquellen, wenn Sie das Gerät entsorgen oder außer Betrieb
nehmen.
5. Installieren Sie das Gerät nicht in der Nähe flüchtiger oder
brennbarer Materialien wie z.B. Gas, Benzin, Alkohol, Farben oder
Lacke oder in Räumen mit schlechter Belüftung (z.B. Garage).
6. EXPLOSIONSGEFAHR! Lagern Sie keine explosiven Stoffe oder
Sprühdosen mit brennbaren Treibmitteln in dem Gerät, da ansonsten
zündfähige Gemische zur Explosion gebracht werden können.
7. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile
der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die
Reichweite von Kindern und Tieren gelangen.
ERSTICKUNGSGEFAHR! VERLETZUNGSGEFAHR!
8. Beachten Sie immer die Angaben für eine ordnungsgemäße
Belüftung des Gerätes.
9. Schließen Sie das Gerät nicht an die Stromversorgung an, bevor Sie
alle Verpackungsbestandteile und Transportsicherungen vollständig
entfernt haben.
10.Betreiben Sie das Gerät nur mit 220 ~ 240 V / 50 Hz / AC. Alle
Netzanschlussleitungen, die Beschädigungen aufweisen, müssen
von einer qualifizierten Fachkraft (Elektrotechniker/-in)
ausgewechselt werden.
11.Verwenden Sie zum Anschluss des Gerätes an die
Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen
oder Verlängerungskabel.
12.Stellen Sie niemals tragbare Mehrfachsteckdosen oder tragbare
Netzteile hinter das Gerät. BRANDGEFAHR!
13.Schließen Sie das Gerät nicht an elektronische Energiesparstecker
(z.B. Sava Plug) und an Wechselrichter, die Gleichstrom in
Wechselstrom umwandeln, an (z. B. Solaranlagen,
Schiffsstromnetze).
14.Sie benötigen eine dem Netzstecker entsprechende
ordnungsgemäß geerdete und ausschließlich dem Gerät
zugewiesene Sicherheitssteckdose. Anderenfalls kann es zu
gefährlichen Unfällen oder einer Beschädigung des Gerätes
kommen. Das Gerät muss ordnungsgemäß geerdet sein.
15.Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter
dem Gerät befindet oder durch das Bewegen des Gerätes
beschädigt wird.
16.Die technischen Daten Ihrer elektrischen Versorgung müssen den
auf dem Typenschild angegebenen Werten entsprechen.
17.Ihr Hausstrom muss mit einem Sicherungsautomaten zur
Notabschaltung des Gerätes ausgestattet sein.
18.Nehmen Sie keine Veränderungen an dem Gerät vor.

~ 8 ~
19.Schalten Sie vor dem Aufbau und Anschluss des Gerätes unbedingt
den Strom ab. GEFAHR EINES TÖDLICHEN STROMSCHLAGS!
20.Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten
von der Stromversorgung. STROMSCHLAGGEFAHR!
21.Entfernen Sie regelmäßig eventuelle Staubanhaftungen am
Netzanschlussstecker, an der Sicherheitssteckdose und an allen
Steckverbindungen. BRANDGEFAHR!
22.Halten Sie das Netzanschlusskabel von erwärmten Flächen fern.
23.Der Netzstecker und die Steckdose müssen nach der Installation
immer zugänglich sein.
24.Benutzen Sie keine elektrischen Geräte im Inneren des Gerätes, es
sei denn, diese werden vom Hersteller Ihres Kühlgerätes
empfohlenen.
25.Stellen Sie keine Wärme abstrahlenden elektrischen Geräte auf Ihr
Gerät.
26.Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser
/ Regen in Kontakt kommt, damit die Isolierungen der Elektrik keinen
Schaden nehmen.
27.Stellen Sie keinen Wasserkocher und keine Vasen auf das Gerät.
Die Isolierung der Elektrik Ihres Gerätes kann ansonsten durch
verschüttetes oder überkochendes Wasser nachhaltig beschädigt
werden.
28.Benutzen Sie kein Dampfreinigungsgerät, um Ihr Gerät abzutauen
oder zu reinigen. Der Dampf kann in Kontakt mit elektrischen Teilen
kommen und so einen Kurzschluss auslösen. STROMSCHLAG-
GEFAHR!
29.Benutzen Sie niemals mechanische Gegenstände, ein Messer oder
andere scharfe Gegenstände, um Eisablagerungen zu entfernen.
Durch dadurch resultierende Beschädigungen des Innenraums droht
STROMSCHLAGGEFAHR!
30.Essen Sie keine Lebensmittel, die noch gefroren sind, und geben
Sie Kindern kein Eis direkt aus dem Gefrierbereich. Durch die Kälte
kann es zu Verletzungen im Mundbereich kommen.
31.Das Berühren von Gefriergut, Eis und Metallteilen im Inneren des
Gefrierbereichs kann an der Haut verbrennungsähnliche Symptome
hervorrufen.
32.Kinder dürfen niemals mit dem Gerät spielen.
33.Achten Sie auch bei einer zeitweiligen Außerbetriebnahme des
Gerätes darauf, dass keine Kinder in das Innere des Gerätes
gelangen können. Beachten Sie die dafür relevanten
Sicherheitshinweise 1. und 4. unter AUßERBETRIEBNAHME, endgültige.
34.Beachten Sie unbedingt die Anweisungen im Kapitel INSTALLATION.

~ 9 ~
VORSICHT!
1. An der Rückseite des Gerätes befinden sich der Kondensator und
der Kompressor. Diese Bestandteile können während der normalen
Benutzung des Gerätes eine hohe Temperatur erreichen. Schließen
Sie das Gerät entsprechend der in dieser Bedienungsanleitung
aufgeführten Anweisungen an. Eine unzureichende Belüftung
beeinträchtigt den ordnungsgemäßen Betrieb des Gerätes und
beschädigt das Gerät. Decken Sie die Ventilationsöffnungen niemals
ab.
2. Lagern Sie niemals Getränke in Flaschen oder Dosen (weder mit
noch ohne Kohlensäure) im Gefrierbereich des Gerätes, da diese
explodieren könnten.
3. Berühren Sie die stark gekühlten Oberflächen des Gerätes nicht mit
nassen oder feuchten Händen, da ansonsten Ihre Haut an den
Oberflächen festkleben kann.
4. Verstauen Sie Lebensmittel- und / oder Aufbewahrungsbehälter,
insbesondere Behälter aus Metall, niemals mit feuchten oder nassen
Händen im Gefrierschrank. Achten Sie darauf, dass Ihre Hände
immer trocken sind. GEFAHR EINES ERFRIERUNGSSCHADENS!
HINWEIS!
1. Lagern Sie kein Trockeneis in dem Gerät.
2. 1- (*), 2- (**), und 3-Sterne (***) Gefrierschränke eignen sich nicht
für das Einfrieren frischer Lebensmittel (siehe auch Kapitel
BEDEUTUNG DER *-KENNZEICHNUNG VON GEFRIERBEREICHEN).
3. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende
fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei
aufrecht.
4. Wenn Sie das Gerät auf den Rollen (Ausstattung abhängig vom
Modell) bewegen, führen Sie nur Bewegungen nach vorne oder nach
hinten aus. Die Rollen sind nicht schwenkbar und lassen somit keine
Bewegungen zur Seite zu. Bewegungen zur Seite können das Gerät
und den Fußboden ernsthaft beschädigen.
5. Kippen Sie das Gerät nicht über einen Winkel von 45° hinaus.
6. Falls das Gerät in einer horizontalen Position transportiert wird, kann
Öl aus dem Kompressor in den Kühlkreislauf gelangen.
7. Lassen Sie das Gerät für mindestens 4 - 6 Stunden aufrecht stehen,
bevor Sie es an die Stromversorgung anschließen, damit das Öl in
den Kompressor zurückfließen kann.
8. Wenn Sie das Gerät zum ersten Mal benutzen oder es längere Zeit
von der Stromversorgung getrennt war, lassen Sie es für ca. 3 - 4
Stunden auf mittlerer Temperaturstufe kühlen, bevor Sie darin

~ 10 ~
frische oder gefrorene Lebensmittel verstauen. Wenn Sie
Lebensmittel einlagern bevor das Gerät seine normale
Betriebstemperatur erreicht hat, können diese Lebensmittel auftauen
und / oder verderben.
9. Benutzen Sie niemals die Tür selbst zum Transport des Gerätes, da
Sie dadurch die Scharniere beschädigen.
10.Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
11.Merken Sie sich die Positionen aller Teile des Gerätes, wenn Sie es
auspacken, für den Fall, es noch einmal einpacken und
transportieren zu müssen.
12.Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich
ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
13.Benutzen Sie den Boden, die Schubladen, die Türen etc. des
Gerätes niemals als Standfläche oder Stütze.
14.Schließen Sie niemals die Tür(en) des Gerätes, wenn Regale oder
Schubladen ausgezogen sind; andernfalls können Sie die Regale /
Schubladen sowie das Gerät beschädigen.
15.Stellen oder legen Sie keine heißen Flüssigkeiten und heißen
Lebensmittel in das Gerät.
16.Die Belüftungsöffnungen des Gerätes oder dessen
Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist)
müssen immer frei und unbedeckt sein.
17.Legen Sie Lebensmittel nicht direkt gegen den Luftauslass an der
Rückwand innen im Gerät.
18.Überfüllen Sie die Regale / Schubladen / Türablagen
3
nicht, da diese
sonst nachhaltig beschädigt werden können.
19.Reinigen Sie das Gerät mindestens einmal im Monat (s. Kapitel
REINIGUNG UND PFLEGE).
20.Das Typenschild darf niemals unleserlich gemacht oder gar entfernt
werden! Falls das Typenschild unleserlich gemacht oder
entfernt wurde, entfällt jeglicher Garantieanspruch!
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für
Personen- oder Materialschäden übernommen.
3
Ausstattung abhängig vom Modell.

~ 11 ~
2. Klimaklassen
Welcher KLIMAKLASSE Ihr Gerät unterliegt, entnehmen Sie bitte dem Kapitel
TECHNISCHE DATEN. Die Angaben dort gewähren einen zuverlässigen Betrieb
Ihres Gerätes entsprechend der Angaben der folgenden Tabelle.
KLIMAKLASSE
UMGEBUNGSTEMPERATUR
SN
+100→+320 C
z.B. ungeheizter Keller
N
+160→+320 C
Wohntemperaturbereich
ST
+160→+380 C
Wohntemperaturbereich
T
+160→+430 C
Wohntemperaturbereich
3. Installation
Alle Abmessungen in diesen Kapiteln sind in Millimetern angegeben.
Die benötigten Abmessungen für eine ordnungsgemäße Belüftung des Gerätes
finden Sie in Kapitel 3.2.2 BELÜFTUNG.
3.1 Entpacken und Wahl des Standortes
WARNUNG! Achten Sie beim Entpacken unbedingt darauf, dass die
Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in
die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGS-
GEFAHR! VERLETZUNGSGEFAHR!
1. Dieses Gerät ist nicht für den Einbau bestimmt.
2. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung der Verpackung und des Gerätes im Kapitel ENTSORGUNG.
3. Entfernen Sie die gesamte Verpackung.
4. Das Zubehör des Gerätes ist möglicherweise für den Transport mit
Transportsicherungen (Klebeband) geschützt. Entfernen Sie diese komplett.
Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transport-
sicherungen zu entfernen.
5. Bauen Sie das Gerät an einer geeigneten Stelle mit einem angemessenen Abstand
zu extremen Hitze- oder Kältequellen auf.
6. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie
eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur
Wärmequelle ein:

~ 12 ~
zu anderen Kühlgeräten:
mindestens 20 mm
zu Elektroherden:
mindestens 30 mm
zu Heizkörpern oder Öfen:
mindestens 300 mm
7. Wählen Sie für den Aufbau einen trockenen und gut belüfteten Raum.
8. Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
9. Die Tür(en) muss / müssen sich komplett und ungehindert öffnen lassen.
10.Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf.
Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau.
11.Überprüfen Sie vor dem Anschluss des Gerätes, ob das Netzanschlusskabel oder
das Gerät selbst keine Beschädigungen aufweisen.
12.Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein.
13.Das Typenschild befindet sich im Gerät oder außen an der Rückwand.
3.2 Raumbedarf und Belüftung
Beachten Sie die Angaben für eine ordnungsgemäße Belüftung des Gerätes.
3.2.1 Raumbedarf

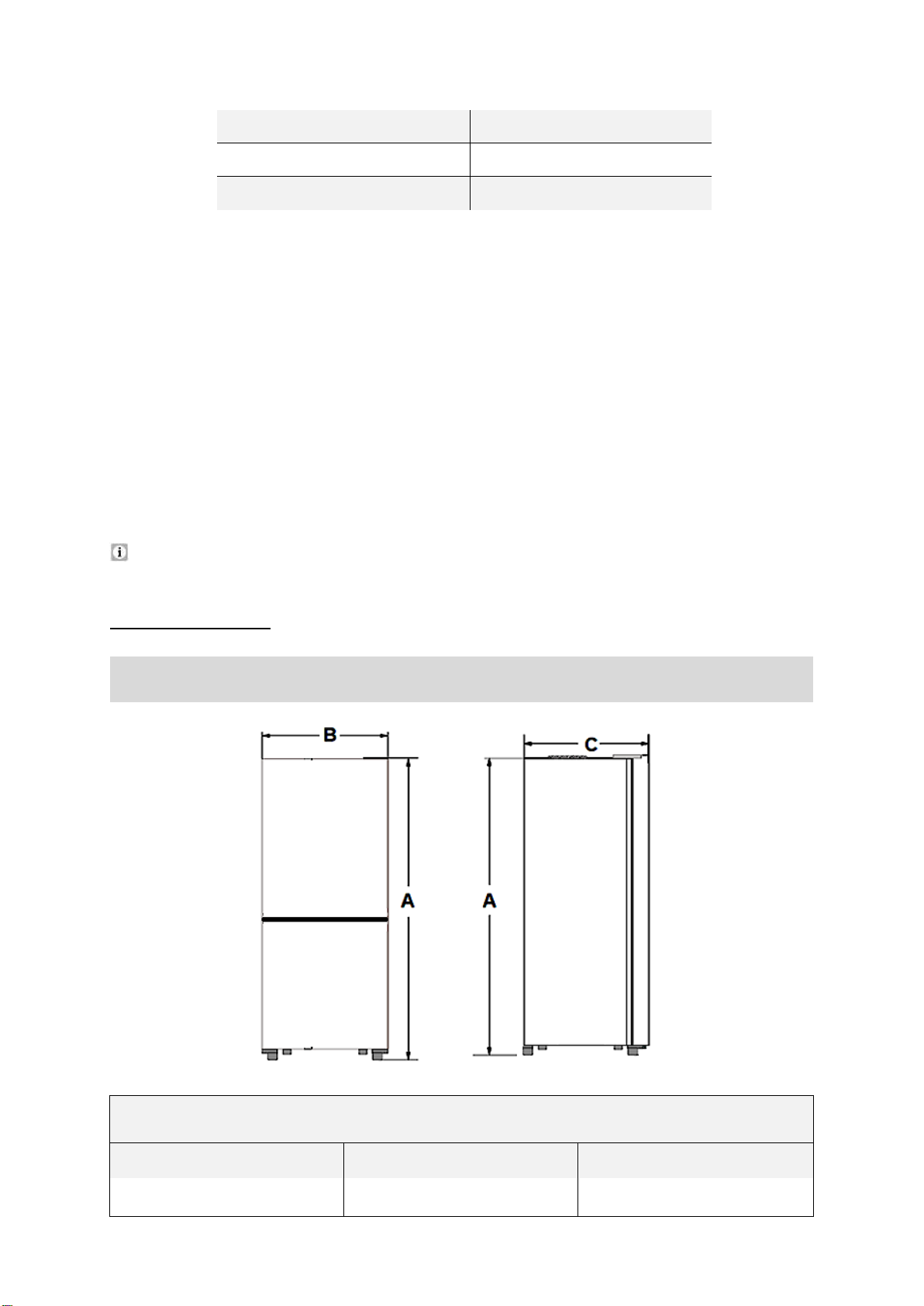

RAUMBEDARF DES GERÄTES BEI GESCHLOSSENEN TÜREN
A=HÖHE /B=BREITE /C=TIEFE
A
B
C
1422 mm
500 mm
560 mm

~ 13 ~

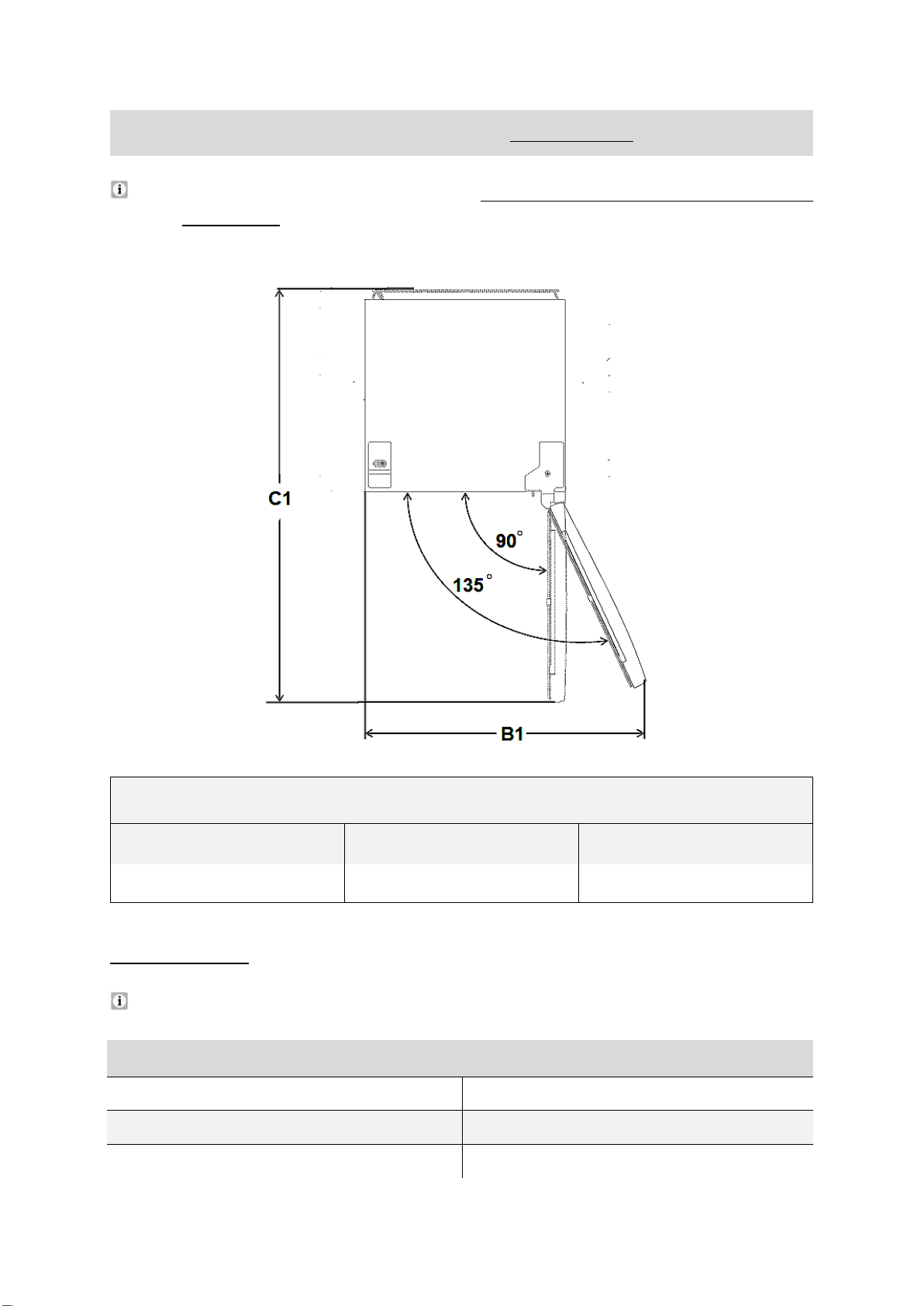

RAUMBEDARF DES GERÄTES BEI GEÖFFNETEN TÜREN
Beachten Sie bitte den zusätzlichen vorderen und seitlichen Platzbedarf
der geöffneten Tür(en) entsprechend des Türöffnungswinkels Ihres
Gerätes; s. Abb. unten.
B 1 =BREITE /C 1= TIEFE
B 1
C 1
TÜRÖFFNUNGSWINKEL
mind. 1000 mm
mind. 1060 mm
mind. 135°
3.2.2 Belüftung
Achten Sie auf eine ordnungsgemäße Belüftung des Gerätes.
MINDESTABSTÄNDE FÜR EINE ORDNUNGSGEMÄßE BELÜFTUNG
Rückseite ↔ Wand
mind. 20 mm
Beide Seiten ↔ Möbelstück / Wand
mind. 20 mm
Kopffreiheit
mind. 100 mm

~ 14 ~
RAUMBEDARF DES GERÄTES INKL.DER MINDESTABSTÄNDE FÜR EINE
ORDNUNGSGEMÄßE BELÜFTUNG BEI GESCHLOSSENEN TÜREN
A=HÖHE /B=BREITE /C=TIEFE
A
B
C
D
mind. 1522 mm
mind. 540 mm
mind. 580 mm
Wand

~ 15 ~
RAUMBEDARF DES GERÄTES INKL.DER MINDESTABSTÄNDE FÜR EINE
ORDNUNGSGEMÄßE BELÜFTUNG BEI GEÖFFNETEN TÜREN
B 1 =BREITE /C 1= TIEFE
B 1
C 1
TÜRÖFFNUNGSWINKEL
mind. 1020 mm
mind. 1080 mm
mind. 135°
Beachten Sie bitte den zusätzlichen vorderen und seitlichen Platzbedarf
der geöffneten Tür(en) entsprechend des Türöffnungswinkels Ihres
Gerätes.
Um eine optimale Effizienz des Gerätes zu ermöglichen, empfiehlt der Hersteller
folgende Mindestabstände.
Rückseite ↔ Wand
mind. 50 mm
Beide Seiten ↔ Möbelstück / Wand
mind. 50 mm
Kopffreiheit
mind. 100 mm

~ 16 ~
Diese Angaben können unterschritten werden, jedoch kann sich der
Stromverbrauch dadurch erhöhen.
3.3 Gerät ausrichten
❖Verwenden Sie zur ordnungsgemäßen Ausrichtung des Gerätes und zur
Gewährleistung der Luftzirkulation in den unteren Bereichen die verstellbaren
Standfüße. Sie können die Standfüße mittels eines geeigneten Schrauben-
schlüssels einstellen.
Abb. ähnlich: Abb. dient ausschließlich als Beispiel.
A
STANDFÜßE IM UHRZEIGERSINN DREHEN
(rechtsherum)
➢Das Gerät wird
abgesenkt.
B
STANDFÜßE ENTGEGEN DEM UHRZEIGERSINN
DREHEN (linksherum)
➢Das Gerät wird
angehoben.
Für den ordnungsgemäßen Betrieb, muss sich das Gerät in einer stabilen und
ebenen Position befinden. Damit das Gerät nicht wackelt müssen die
Standfüße fest auf dem Boden stehen. Justieren Sie die Standfüße dem-
entsprechend. Der feste Kontakt der Standfüße mit dem Boden, stellt außerdem
sicher, dass das Gerät nicht vibrieren oder sich unbeabsichtigt bewegen kann.
Wenn Sie das Gerät bewegen wollen, drehen Sie die Füße komplett ein. Richten
Sie das Gerät anschließend wieder ordnungsgemäß aus.

~ 17 ~
3.4 Wechsel des Türanschlags
WARNUNG! Schalten Sie das Gerät vor dem Wechsel des
Türanschlags aus und ziehen Sie den Netzstecker aus der Steckdose.
STROMSCHLAGGEFAHR!
VORSICHT! Führen Sie den Wechsel des Türanschlags mit
mindestens zwei Personen durch, weil Sie ansonsten das Gerät
beschädigen oder der Person, die an dem Gerät arbeitet, Schaden
zufügen.
HINWEIS! Kontaktieren Sie eine qualifizierte Fachkraft, falls Sie einen
Wechsel des Türanschlags wünschen. Führen Sie den unten
beschriebenen Arbeitsablauf nur dann durch, wenn Sie dafür
ausreichend qualifiziert sind.
HINWEIS! Richten Sie die Türen ordnungsgemäß aus, bevor Sie beim
Umbau die Scharniere fest anziehen. Die Dichtungen müssen
ordnungsgemäß anliegen.
HINWEIS! Kippen Sie das Gerät nicht über einen Winkel von 450 hinaus.
VORBEREITENDE MAßNAHMEN
➢Leeren Sie das Gerät vorher.
➢Entfernen Sie wenn möglich alle Türablagen, Glasablagen und Schubladen aus
dem Gerät, damit diese nicht beschädigt werden.
➢Sie müssen das Gerät kippen, um die Türen abnehmen zu können. Lehnen Sie
dabei das Gerät immer gegen eine feste und unverrückbare Fläche, damit das
Gerät während der Arbeitsschritte nicht wegrutschen kann.
➢Legen Sie das Gerät niemals flach hin, da Sie dadurch das Kühlsystem
beschädigen können.
➢Alle entfernten Teile müssen für die Neuinstallation der Türen sicher aufbewahrt
werden.
➢Heben Sie die Türen immer vorsichtig ab. Verwahren Sie die Türen an einem
Ort, an dem sie nicht beschädigt werden können.

~ 18 ~
BENÖTIGTE WERKZEUGE (NICHT IM LIEFERUMFANG ENTHALTEN)
FLACHKOPFSCHRAUBENDREHER
KREUZSCHLITZSCHRAUBENDREHER
UNIVERSALSCHRAUBENSCHLÜSSEL /VERSTELLBARER SCHRAUBENSCHLÜSSEL
TÜRANSCHLAGSWECHSEL
1. Trennen Sie das Gerät von der Stromversorgung (Netzstecker ziehen).
2. Öffnen Sie die Gerätetüren (während das Gerät aufrecht steht) und entnehmen
Sie, soweit möglich, die Türablagen, Glasablagen und Schubladen aus dem Gerät.
3. Schließen Sie die Türen.

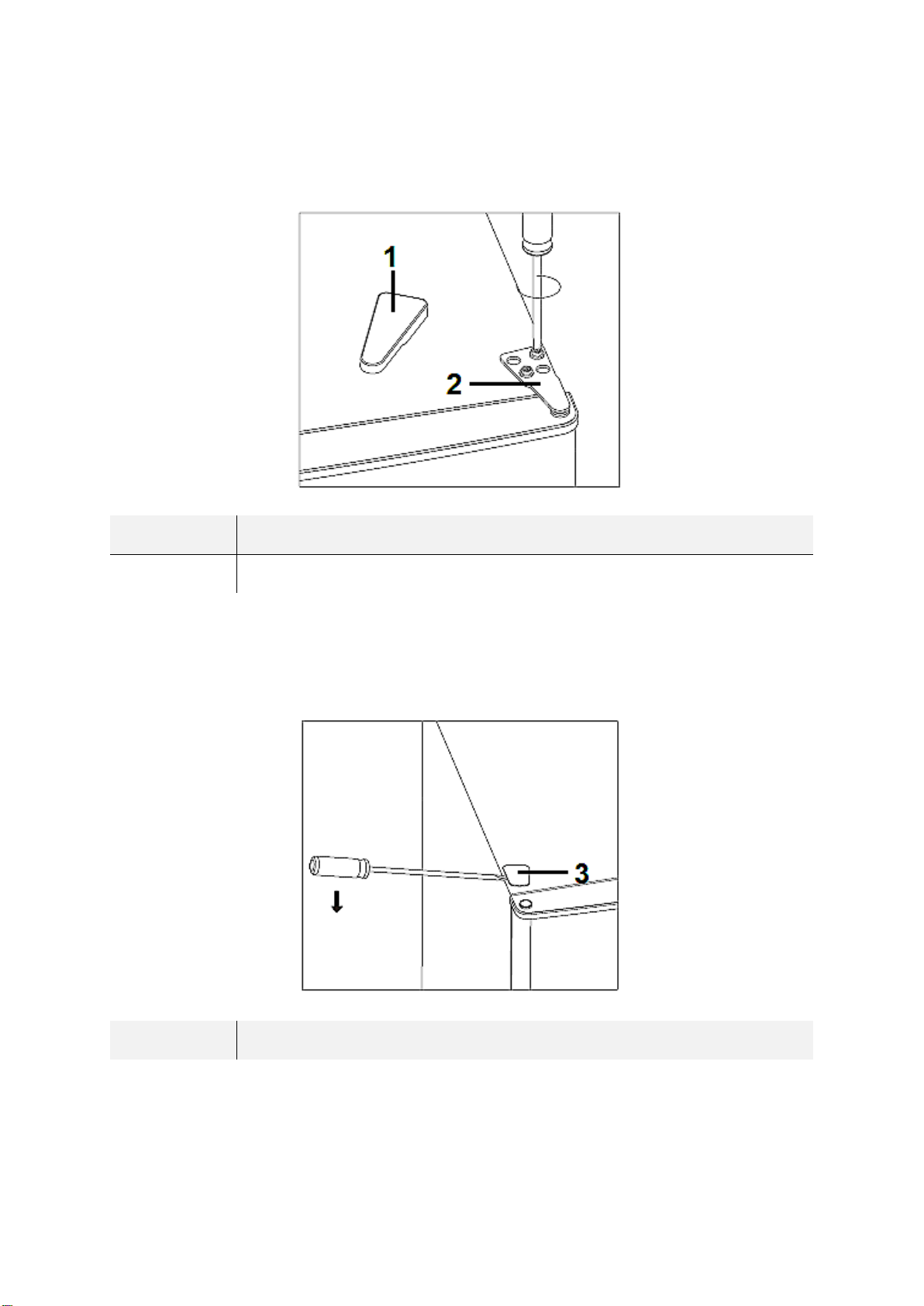

4. Entfernen Sie die obere Türscharnierabdeckung (1) vorsichtig mit einem Flach-
kopfschraubendreher, wie auf der unteren Abb. gezeigt. Beachten Sie die
dargestellte Richtung des Pfeils!
1
OBERE TÜRSCHARNIERABDECKUNG

~ 19 ~
5. Schrauben Sie das obere Türscharnier (2) mit einem Kreuzschlitzschrauben-
dreher ab; s. Abb. unten. Halten Sie währenddessen die Kühlschranktür mit der
Hand fest, damit sie nicht herabfällt.
1
OBERE TÜRSCHARNIERABDECKUNG (entfernt)
2
OBERES TÜRSCHARNIER
6. Entfernen Sie die obere Schraubenlochabdeckung (3) vorsichtig mit einem Flach-
kopfschraubendreher, wie auf der unteren Abb. gezeigt. Beachten Sie die
dargestellte Richtung des Pfeils!
3
OBERE SCHRAUBENLOCHABDECKUNG

~ 20 ~

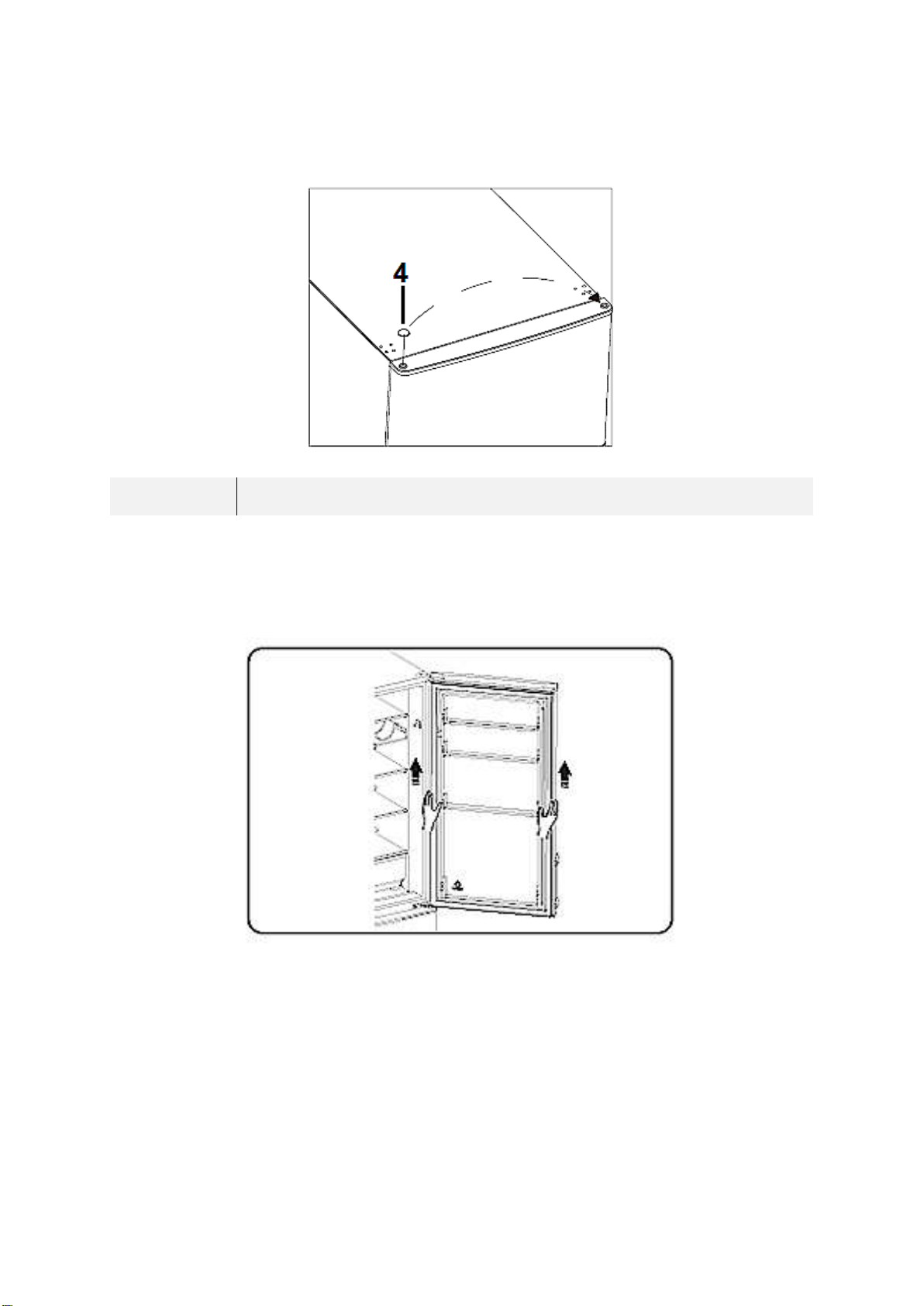

7. Entfernen Sie die obere Scharnierlochabdeckung (4) von der linken Seite der Tür
und installieren Sie sie wieder auf der rechten Seite der Tür; s. Abb. unten.
4
OBERE SCHARNIERLOCHABDECKUNG DER KÜHLSCHRANKTÜR
8. Heben Sie die Kühlschranktür an und entnehmen Sie sie vorsichtig; s. Abb. unten.
Legen Sie die Kühlschranktür mit der Außenverkleidung nach oben auf eine glatte
Oberfläche, damit sie nicht beschädigt wird.
