PNI Clementine 9440
User manual

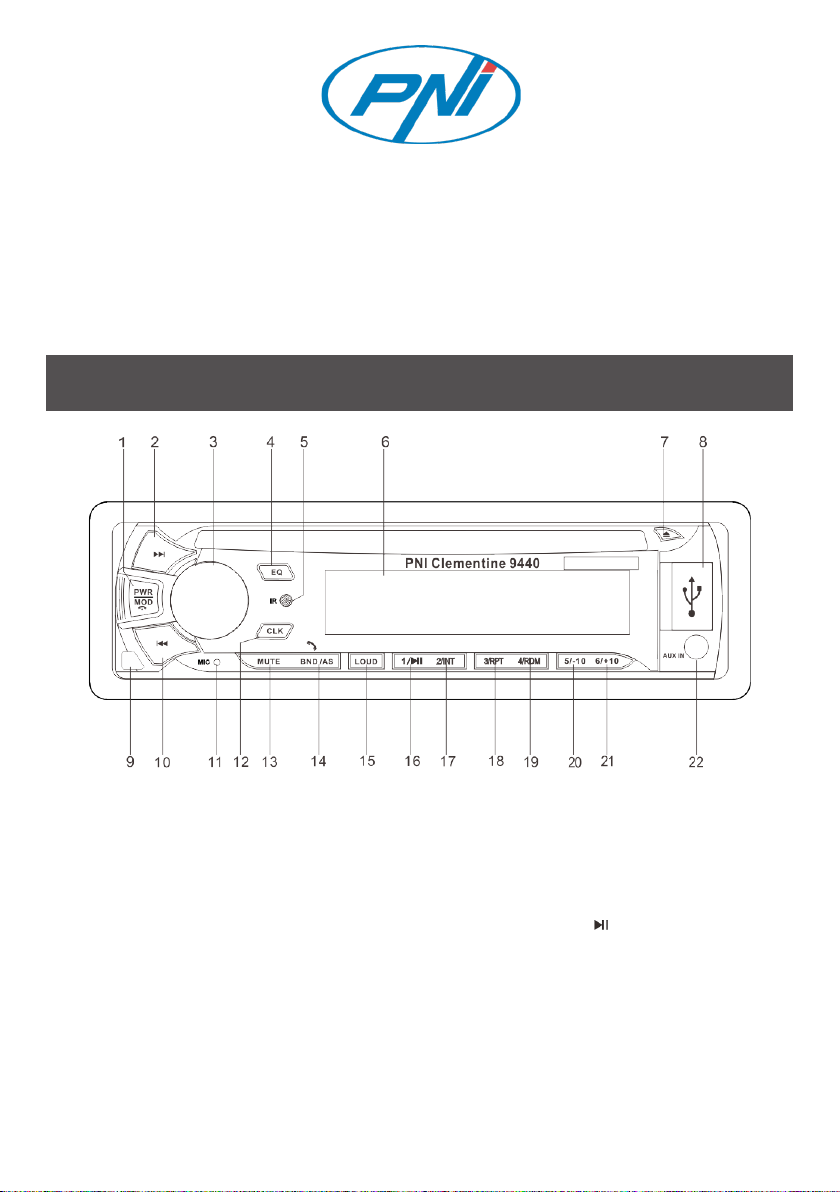

Control panel
1. Power/Mode (hang up)
2. Next
3. Volume
4. EQ (Equalizer)
5. RC sensor
6. LCD Screen
7. Eject key
8. USB port
9. Release front panel
10. Previous
11. Microphone
12. Clock
13. Mute
14. FM Band/AS(answer call)
15. LOUD
16. 1/
17. 2/Intro
18. 3/Repeat
19. 4/Random
20. 5/-10s
21. 6/+10s
22. AUX input

Basic operation
1. Power on/o/Mode
Short press PWR/MOD to turn on the device.
Long press PWR/MOD to turn o.

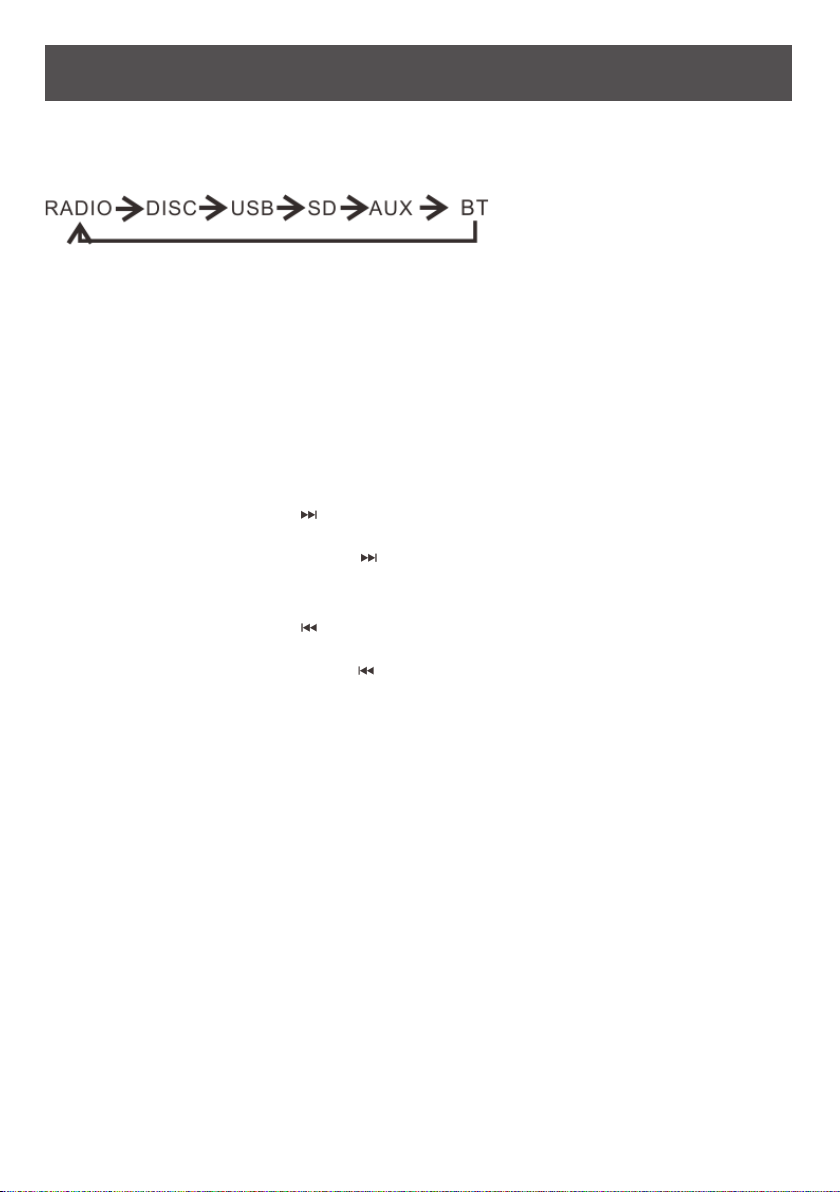

In powered on status, short press PWR/MOD to select playback source:
Note: DISC/USB/SD sources are only available when corresponding device is connected.
2. Band switch/Auto storage (BND/AS)
In radio mode short press BND/AS to switch between FM bands (FM1, FM2, FM3).
Long press BND/AS to autostore the FM channels. The device will automatically
search radio channels and store them on the 1-6 keys.
When storage is completed, the device will play every channel for 5 seconds.
Short press BND/AS to choose the desired channel.
3. Next
In radio mode, short press key to automatically search the next channels,
long press to manually search the next channels.
In DISC/USB/SD mode, short press key to play the next le,
long press to fast forward.
4. Previous
In radio mode, short press key to automatically search previous channels,
long press to manually search the previous channels.
In DISC/USB/SD mode, short press to play the previous le,
long press to rewind.
5. Volume
1) Turn the volume knob clockwise(CW) to increase the volume or
counterclockwise(CCW) to decrease the volume.
2) Short press the volume knob to enter sound settings: BAS, TRE, BAL, FAD,
LOUD, DSP, VOL.
3) Short press volume knob,“BAS 00”will be displayed and then rotate the knob CW
to increase or CCW to decrease bass level.
Adjusting range:“BAS-07”~“BAS+07”.
Short press again, “TRE 00”will be displayed and then rotate the knob CW to increase
or CCW to decrease treble level.
Adjusting range:“TRE-07”~“TRE+07”.
Short press again, “BAL 00” will be displayed and then rotate the knob CW to decrease
left speakers volume or CCW to decrease right speakers volume.
Adjusting range:“L10”~“R10”.
Short press again, “FAD 00” will be displayed and then rotate the knob CW to decrease
rear speakers volume or CCW to decrease front speakers volume.
Adjusting range:“F10”~“R10”.

Short press again, “LOUD OFF”will be displayed, then rotate the volume knob to
select “LOUD ON”.
Short press again, “DSP OFF” will be displayed, then rotate the volume knob to select
equalizer type: CLASS, ROCK, POP, FLAT, DSP OFF.
Short press again, “DX”will be displayed, then rotate the volume knob to select
LOCAL (“LOC”).
Short press again, “STEREO”will be displayed, then rotate the volume knob to select
“MONO”.
6. Short press the RESET button to reset the unit.
7. Clock adjustment
Short press CLK key, the clock will be displayed. Long press CLK key, clock digits will
be ashing on the screen, then rotate the volume knob to set the hour.
Short press CLK key to set the minute and then rotate the volume knob to adjust.
Press again CLK key.
8. 1/
In radio mode press 1/ key to listen to the channel stored on this position.
Long press to store manually searched channel.
In DISC/USB/SD modes short press 1/ key to play/pause.
9. 2/INT
In radio mode press 2/INT key to listen to the channel stored on this position.
Long press to store manually searched channel.
In DISC/USB/SD modes short press 2/INT, the device will play rst 10 seconds from
each le.
10. 3/RPT
In radio mode press 3/RPT key to listen to the channel stored on this position.
Long press to store manually searched channel.
In DISC/USB/SD modes short press 3/RPT to repead current le.
11. 4/RDM
In radio mode press 4/RDM key to listen to the channel stored on this position.
Long press to store manually searched channel.
In DISC/USB/SD modes short press 4/RDM to random play les.
12. 5/-10
In radio mode press 5/-10 key to listen to the channel stored on this position.
Long press to store manually searched channel.
In DISC/USB/SD modes short press 5/-10 to jump 10 les back.
13. 6/+10
In radio mode press 6/+10 key to listen to the channel stored on this position.
Long press to store manually searched channel.
In DISC/USB/SD modes short press 6/+10 to jump 10 les forward.
14. MUTE
Short press MUTE to mute the sound. Press again to turn back on.
15. EQ
Press EQ to choose between equalizer modes.
Choose between following presets: CLASSIC, ROCK, POP, FLAT, DSP OFF.

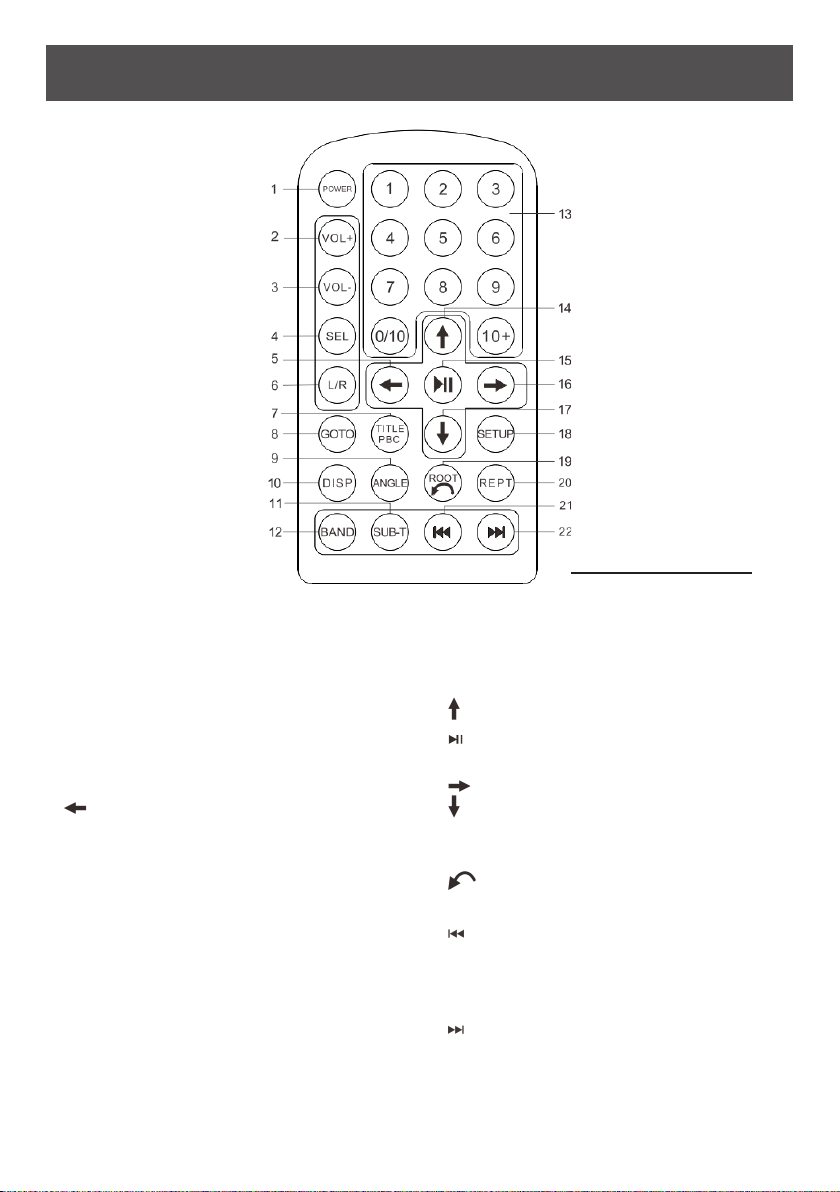

Remote control
1. POWER: short press to turn on, long
press to turn o.
2. VOL+: short press to increase the
volume or adjust the clock.
3. VOL-: short press to decrease the
volume or adjust the clock.
4. SEL: to edit BAS, TRE, BAL,FAD,
BEEP, EQ, LOUD, LOC and STEREO.
5. : short press to navigate left.
6. L/R: short press to select audio
track or stereo.
7. TITLE/PBC: In DVD mode, short
press to display le title. In VCD mode,
short press to activate playback controls.
8. GOTO: short press GOTO to jump to
a specic le.
9. ANGLE: short press to adjust
multi-angle playback control.
10. DISP: short press to show the time,
long press to adjust the clock.
11. SUB-T: short pres to enable subtitle
display control.
12. BAND: in radio mode, short press to
switch between FM bands.
13. Numbers: short press the numbers to
play the corresponding stored channels.
14. : short press to navigate up.
15. : conrm settings.
pause/playback function.
16: : short press to navigate right.
17. : short press to navigate down.
18. SETUP: short press to enter
system settings.
19. : return to the main menu.
20. REPT: short press to repeat current le.
21. : short press to play the previous le
or automatically search previous channel,
long press to rewind or manually search
previous.
22. : short press to to play the next le
or automatically search next channel, long
press to fast forward or manually search
next channel.

Bluetooth pairing
1. Bluetooth pairing
With the divice turned on, the Bluetooth will automatically start of matching or searching.
If the phone has been connected before, then it will automatically connect, if the
bluetooth is activated.
The device can connect via Bluetooth to one phone at a time.
Disconnect the current phone if you want to connect another one.
2. Hands-free function
Answer call: when a call it’s being received, it will ring in the car speakers and the
phone’s also. Press BND/AS key on the device or directly answer on the phone.
Hang up: to hang up the phone call, press PWR/MOD key on the device or
simply hang up from the phone.
Call volume: to adjust call volume simply rotate the volume knob to the
corresponding direction or directly from the phone.
3. Audio playback
When the phone it’s connected to the device, press PWR/MOD to switch to
“Bluetooth music”, then simply play the audio le from your phone.
Disc playback operation
Press PWR/MOD key to enter DISC mode.
It wil play the last le played last time.
Short press to eject the disc.
The device will automaticaly switch to radio mode.
In DISC mode, short press to play the next le.
Long press key, the device will fast forward at 2x speed,
long press key again, it will speed up to 4x, and so on to 8x, 20x.
Press 1/ key to return to normal speed play.
CD playback
In CD mode, short press / to change les.
Press 10+ key on the remote, then press the numbers to jump to a
corresponding le.

VCD Playback
VCD playback is similar to CD/MP3 playback.
For VCD 2.0 you can use the disc menu if it has one. Short press play button to select
a le. Short press button to return to the menu.
DVD Playback
DVD playback is similar to VCD 2.0 playback.
If the disc supports multiple audio tracks, press L/R key to switch between.
If the disc supports multi-subtitle, press SUB-T key to change subtitle.
If the disc supports multi-angle, press ANGLE to change.
For more functions, press SETUP to edit.
When playing video or audio les, the corresponding icon will appear on the screen.
Note: If the disc is not compatible or cannot be read, the device will automaticaly switch
to radio mode.
Multimedia operation
When you have multimedia les on the selected source, such as audio, photo or video,
you cand switch between them by long pressing BND/AS key.
Radio operation
The device can store up to 18 FM channels (FM1, FM2, FM3, with 6 channels each).
Frequency range is between 87.5MHz and 108MHz, with 50KHz steps.
In radio mode, short press BND/AS to switch between FM1, FM2 and FM3.
Auto store channels (BND/AS)
In radio mode, long press BND/AS. The device will automaticaly search channels and
store them to the corresponding number. (1-6)
Search channels
In radio mode, short press / to automaticaly search previous or next channels
Long press / to manually search previous or next channels.
Manual storage
When a channels is found after manual search, long press one of the 6 memory
buttons to store the channel on that position.
To listen to a stored channel, simply press one of the memory buttons corresponding
to the desired channel.

AUX input
Auxiliary input (AUX IN)
Short press POW/MOD key to select AUX input source.
This function can be used with an audio cable.
Specications
FM
Frequency range 87.5 MHz - 108 MHz
Maximum sensitivity ≤ 37 dBf
Signal to noise ratio ≥ 35 dB
Stereo separation ≥ 20 dB
Disc playback
Supported formats DVD/VCD/MP4/MP3/CD
Electronic shock protection time DVD: 4s / VCD: 10s
Frequency response (100 Hz ~ 10 kHz) ± 8 dB
Signal to noise ratio ≥ 35 dB
Channel separation ≥ 25 dB
Harmonic voltage distortion ≤ 5 %
Stereo channel balance ≤ 3 dB
General specications
Voltage DC 12 V
Maximum output power 45W x 4
Speaker impedance 4 Ω ~ 8 Ω
Size 178 x 50 x 162 mm

Installation instructions
1. Read carefully before installing the device.
2. The device should be installed by professional installer.
3. After connecting all the other parts(speakers, radio antenna, etc),
connect the power wires.
4. Exposed wires should be insulated.
5. Before installing the device, wires should be tucked away neatly.
6. The device should be connected only to direct current of 10V~15V.

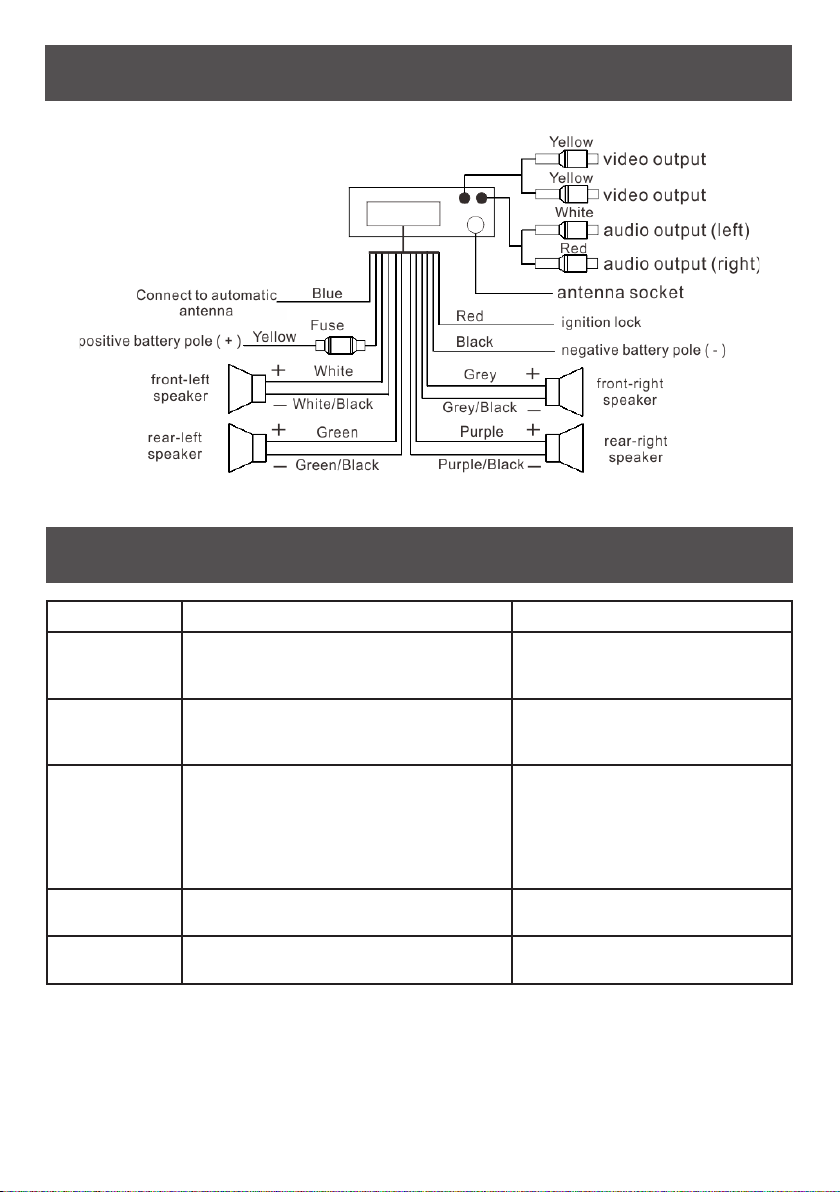

7. Connect the wires according to the connection diagram.
Any mistake will cause malfunctioning or damaging the electric system.

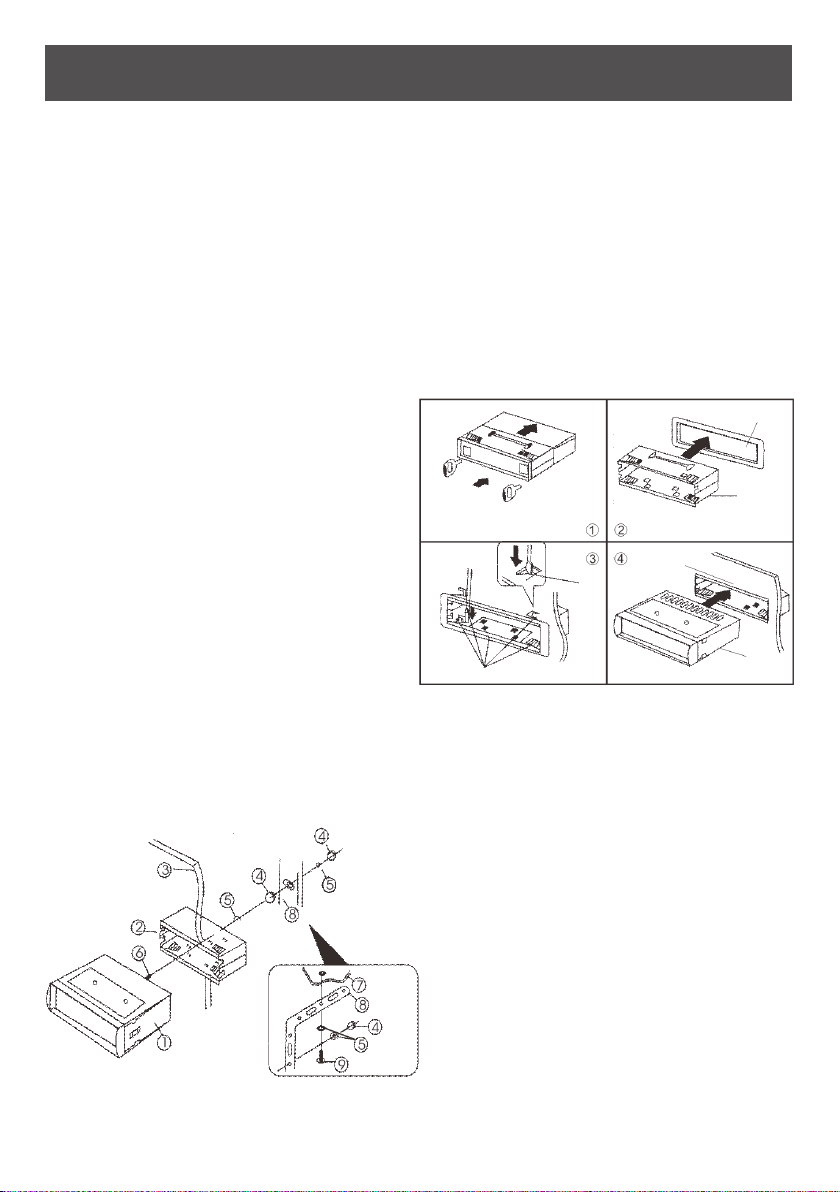

1. Removing keys.
2. Mount the 1DIN frame in the dashboard
3. Curve the blocks to t the frame in the
dashboard.
4. Slide the main unit into the frame.
Procedure of installation
1. Main unit
2. Mounting frame
3. Connection cables
4. Nut
5. Shrapnel
6. HM5x15 hexagon bolt
7. Clapboard
8. Fixed iron bar
9. BA5x15 self-tapping screw

Fault Reason Solution
Power is OFF 1. Power supply is not properly connected.
2. The fuse is broken or the power wire is not
connected.
Connect the power supply properly.
Chech the fuse and the power wire.
No display
on LCD
1. Yellow wire is not connected with the igni-
tion lock wire.
2. The fuse in the yellow wire is broken.
Check if the yellow wire is connected
with the ignition lock wire.
Replace the fuse.
No sound 1. The power is not connected.
2. Speaker wires are not connected.
3. There are no les on the USB memory, or the
SD/MMC memory card.
4. SD/MMC card or USB memory is not properly
connected.
Replace power supply plug.
Check speaker wiring.
Check SD/MMC memory card or the
USB memory and clean it with ethyl
alcohol if it’s dirty.
Low sound or
not clear
1. Battery power is low.
2. Antenna is not properly connected.
Replace car battery.
Check antenna connection.
Sound is mono 1. One of the speakers is not connected.
2. Amplier circuit is broken.
Check and connect all speakers.
Replace circuit.
Note: Technical data is subject to change without prior notice.
Connection diagram
Troubleshooting

PNI Clementine 9440
Manual de utilizare
Panou frontal
1. Pornire/Mod(oprire apel)
2. Next (Urmatorul)
3. Volum
4. EQ (Egalizator)
5. Senzor telecomanda
6. Ecran LCD
7. Eject
8. Port USB
9. Eliberare panou frontal
10. Previous (Anterior)
11. Microfon
12. Ceas
13. Mute
14. Banda FM/AS
(Raspunde Apel)
15. LOUD
16. 1/
17. 2/Intro
18. 3/Repetare
19. 4/Aleator
20. 5/-10s
21. 6/+10s
22. Intrare AUX

Operatii de baza
1. Pornire/Oprire/Mod
Apasati scurt butonul PWR/MOD pentru a porni dispozitivul.
Tineti apasat lung pentru oprire.
Cand este pornit, apasati scurt butonul PWR/MOD pentru a selecta sursa de redare:
Nota: Sursele de redare DISC/USB/SD sunt disponibile doar atunci cand este introdus un
suport media de acest tip.
2. Schimbarea benzii/Memorare automata (BND/AS)
In modul radio, apasati scurt butonul BND/AS pentru a schimba banda radio.
Apasati lung butonul BND/AS pentru memorarea automata a canalelor. Dispozitivul
va incepe cautarea canalelor si le va memora pe butoanele numerotate de la 1 la 6.
Dupa ce se vor memora canalele gasite, dispozitivul va reda ecare din canalele
memorate timp de 5 secunde.
Apasati scurt butonul BND/AS pentru a selecta canalul dorit.
3. Next (urmatorul)
In modul radio, apasati scurt tasta pentru a cauta automat canalele urmatoare,
apasati lung pentru cautare manuala a urmatoarelor canale.
In modul DISC/USB/SD, apasati scurt tasta pentru a trece la urmatorul sier,
apasati lung pentru a derula inainte.
4. Previous (anterior)
In modul radio, apasati scurt tasta pentru a cauta automat canalele anterioare,
apasati lung pentru a cauta manual canalele anterioare.
In modul DISC/USB/SD apasati scurt tasta pentru a trece la sierul anterior,
apasati lung pentru a derula inapoi.
5. Volum
1) Intoarceti butonul de volum spre dreapta pentru a creste volumul si spre stanga pentru
a reduce volumul.
2) Apasati scurt pe rotita de volum pentru a intra in meniul de setari, precum: BAS, TRE,
BAL, FAD, LOUD, DSP, VOL.
3) Apasati scurt pe butonul de volum, va  asat“BAS 00”, apoi rotiti butonul spre dreapta
pentru a creste sau spre stanga pentru a descreste nivelul de bass.
Intervalul de ajustare este de la “BAS-07”pana la“BAS+07”.
Apasati inca o data scurt, va  asat“TRE 00”, apoi rotiti butonul de volum spre dreapta
pentru a creste sau spre stanga pentru a descreste nivelul de treble.
Intervalul de ajustare este de la “TRE-07”pana la“TRE+07”.
Apasati inca o data scurt, va  asat“BAL 00”, apoi rotiti butonul de volum spre dreapta
pentru a descreste volumul difuzoarelor din stanga sau spre stanga pentru a descreste
volumul difuzoarelor din dreapta.
Intervalul de ajustare este de la “L10”pana la“R10”.
Apasati inca o data scurt, va  asat“FAD 00”, apoi rotiti butonul de volum spre dreapta
pentru a descreste volumul difuzoarelor din spate sau spre stanga pentru a descreste
volumul difuzoarelor din fata.
Intervalul de ajustare este de la “F10” pana la “R10”.

Apasati scurt inca o data, va  asat “LOUD OFF”, apoi rotiti butonul de volum pentru a
selecta “LOUD ON”.
Apasati scurt inca o data, va  asat “DSP OFF”, apoi rotiti vutonul de volum pentru a
selecta modul de egalizare: CLASS, ROCK, POP, FLAT, DSP OFF.
In modul radio, apasati scurt inca o data, va  asat“DX”, apoi rotiti butonul de volum
pentru a selecta LOCAL (“LOC”).
Apasati scurt inca o data, va  asat “STEREO”, apoi rotiti butonul de volum pentru a
selecta “MONO”.
6. Apasati scurt butonul RESET pentru a reporni dispozitivul
7. Reglarea ceasului
Apasati scurt tasta CLK, va  asata ora. Apasati lung tasta CLK, pe ecran se vor asa
cifrele orei in mod pulsatoriu, apoi rotiti butonul de volum pentru a seta ora.
Apasati scurt tasta CLK pentru a seta minutul. Rotiti butonul de volum pentru a ajusta.
Apasati inca o data scurt tasta CLK.
8. 1/
In modul radio apasati scurt tasta 1/ pentru a asculta canalul memorat.
Apasati lung pentru a memora un canal pe aceasta pozitie.
In modul DISC/USB/SD apasati scurt tasta 1/ pentru a pune pauza.
9. 2/INT
In modul radio apasati scurt tasta 2/INT pentru a asculta canalul memorat.
Apasati lung pentru a memora un canal pe aceasta pozitie.
In modul DISC/USB/SD apasati scurt tasta 2/INT si dispozitivul va reda cate 10 secunde
din ecare sier.
10. 3/RPT
In modul radio apasati scurt tasta 3/RPT pentru a asculta canalul memorat.
Apasati lung pentru a memora un canal pe aceasta pozitie.
In modul DISC/USB/SD apasati scurt tasta 3/RPT pentru a repeta sierul curent.
11. 4/RDM
In modul radio apasati scurt tasta 4/RDM pentru a asculta canalul memorat.
Apasati lung pentru a memora un canal pe aceasta pozitie.
In modul DISC/USB/SD apasati scurt tasta 4/RDM pentru a reda sierele in mod aleator.
12. 5/-10
In modul radio apasati scurt tasta 5/-10 pentru a asculta canalul memorat.
Apasati lung pentru a memora un canal pe aceasta pozitie.
In modul DISC/USB/SD apasati scurt tasta 5/-10 pentru a sari inapoi peste 10 siere.
13. 6/+10
In modul radio apasati scurt tasta 6/+10 pentru a asculta canalul memorat.
Apasati lung pentru a memora un canal pe aceasta pozitie.
In modul DISC/USB/SD apasati scurt tasta 6/+10 pentru a sari inainte peste 10 siere.
14. MUTE
Apasati scurt tasta MUTE pentru a opri sunetul. Apasati inca o data pentru a reporni.
15. EQ
Apasati tasta EQ pentru a alege modul de egalizare al sunetului.
Sunt disponibile presetarile CLASSIC, ROCK, POP, FLAT, DSP OFF.

Prezentare telecomanda
1. POWER: Apasati scurt pentru a porni,
apasati lung pentru a opri dispozitivul.
2. VOL+: apasati scurt pentru a creste
volumul sau pentru reglarea ceasului.
3. VOL-: apasati scurt pentru a scadea
volumul sau pentru reglarea ceasului.
4. SEL: pentru setare BAS, TRE, BAL,
FAD, BEEP, EQ, LOUD, LOC si Stereo.
5. : apasati scurt pentru a naviga
spre stanga.
6. L/R: apasati scurt pentru a selecta
canalul de sunet, sau limba de redare.
7. TITLE/PBC: In modul DVD, apasati
scurt pentru pentru a asa titlul
sierului. In modul VCD, apasati scurt
pentru a asa controalele de redare.
8. GOTO: apasati scurt GOTO pentru
a selecta sierul dorit.
9. ANGLE: apasati scurt pentru a
schimba ungiul de vizualizare in
modul DVD.
10. DISP: apasati scurt pentru a asa
ora, apasati lung pentru a seta ora.
11. SUB-T: apasati scurt pentru a
selecta subtitrarea.
12. BAND: in modul radio, apasati scurt
pentru a schimba banda FM.
13. Cifrele: apasati scurt cifrele pentru a
reda canalul memorat corespunzator cifrei.
14. : apasati scurt pentru a naviga in sus.
15. : conrma setarile.
Reda si opreste redarea.
16: : apasati scurt pentru a naviga
la dreapta.
17. : apasati scurt pentru a naviga in jos.
18. SETUP: apasati scurt pentru a modica
setarile sistemului.
19. : reveniti la meniul anterior.
20. REPT: apasati scurt pentru a repeta
sierul curent.
21. : apasati scurt pentru a merge la
sierul anterior sau pentru a cauta automat
canalul anterior. Apasati lung pentru a
pentru a derula rapid inapoi sau pentru
cautarea manuala a canalului anterior.
22. : apasati scurt pentru a merge la
sierul urmator sau pentru a cauta automat
canalul urmator. Apasati lung pentru a
pentru a derula rapid inainte sau pentru
cautarea manuala a canalului urmator.

Functie Bluetooth
1. Conectare prin Bluetooth
Cand dispozitivul este pornit, functia Bluetooth este activa si automat va incepe
cautarea sau imperecherea cu telefonul.
Daca telefonul a mai fost conectat la dispozitiv, acestea se vor conecta automat
daca telefonul are activata functia Bluetooth.
Dispozitivul se poate conecta doar la cate un telefon odata.
Deconectati telefonul curent pentru a conecta un altul.
2. Functie Hands-free
Raspunde apel: cand telefonul este apelat, soneria se va auzi si in difuzoarele
masinii. Apasati tasta BND/AS de pe dispozitiv sau direct de pe telefon pentru
a raspunde apelului.
Inchide apel: pentru a inchide apelul, apasati tasta PWR/MOD de pe dispozitiv
sau inchideti direct de pe telefon.
Volum apel: puteti ajusta volumul de pe telefon sau cu butonul de volum al
dispozitivului.
3. Redare audio prin Bluetooth
Cand telefonul este conectat la dispozitiv, apasati tasta PWR/MOD pentru a
comuta pe modul“Bluetooth music”, apoi puteti reda siere audio direct de
pe telefon prin Bluetooth.
Disc playback operation
Apasati tasta PWR/MOD pentru a intra in modul DISC.
Se va continua redarea ultimului sier ascultat.
Apasati scurt tasta pentru a elimina discul.
Dispozitivul ca comuta automat pe modul radio.
In timpul redarii in modul DISC apasati scurt tasta pentru a trece la umatorul sier.
La apasarea lunga a tastei , dispozitivul va incepe sa deruleze inainte cu viteza 2x,
apasand inca o data tasta , viteza va creste la 4x si in continuare la 8x, 20x.
Apasati tasta 1/ pentru a reveni la redarea normala a sierului.
Redare CD
In modul CD folositi tastele / pentru a schimba sierele.
Apasati tasta 10+ de pe telecomanda apoi tastati numarul de indicativ al sierului
pentru a sari direct la acesta.

Redare VCD
Redarea de pe discuri VCD este similara cu redarea de pe CD/MP3.
Pentru discuri VCD 2.0 este posibila si navigarea in meniului discului. Apasati scurt
butonul de redare pentru siere. Apasati scurt butonul pentru a reveni la meniu.
Redare DVD
Redarea de pe discuri DVD este similara cu redarea de pe VCD 2.0.
Daca discul suporta mai multe piste audio, apasati tasta L/R pentru a schimba pista.
Daca discul suporta selectarea subtitrarii, apasati tasta SUB-T pentru a schimba.
Daca discul suporta reglarea unghiului de vizualizare, apasati tasta ANGLE pentru a
modica acest parametru.
Pentru mai multe functii, apasati tasta SETUP.
Cand redati siere video sau audio, pictograma corespunzatoare tipului de sier va 
asata pe ecran.
Nota: Daca discul nu este compatibil sau nu poate  citit de catre dispozitiv, aceste se
va comuta automat pe modul radio.
Redare siere multimedia
Daca pe suportul media exista siere audio, video si foto, apasati lung tasta BND/AS
pentru a selecta tipul de sier pe care doriti sa il redati.
Operare Radio
Dispozitivul poate memora pana la 18 canale FM (FM1, FM2, FM3, ecare cate 6 canale).
Intervalul de frecventa incepe de la 87.5MHz pana la 108MHz, in trepte de 50KHz.
In modul radio apasati scurt tasta BND/AS pentru a comuta intre FM1, FM2 si FM3.
Memorare canale automat
In modul radio tineti apasat lung tasta BND/AS. Dispozitivul va incepe automat cautarea
si memorarea canalelor pe ecare buton de memorie.
Cautare canale
In modul radio, apasati scurt tastele / pentru a cauta automat canalele anterioare
sau cele urmatoare.
Apasati lung tastele / pentru a cauta manual canalele anterioare sau pe cele
urmatoare.
Memorare canale manual
Daca au fost gasite canale dupa cautarea manuala, tineti apasat lung unul din cele 6
butoane de memorie pentru a memora canalul respectiv.
Pentru a asculta un canal memorat, apasati scurt unul din butoanele de memorie.

Port AUX IN
Intrare auxiliara (AUX IN)
Apasati scurt butonul POW/MOD pentru a selecta sursa audio AUX.
Functia poate  utilizata cu ajutorul unui cablu audio.
Specications
FM
Domeniul de frecvente 87.5 MHz - 108 MHz
Sensibilitate utila ≤ 37 dBf
Raport semnal/zgomot ≥ 35 dB
Separare stereo ≥ 20 dB
Redare DISC
Formate suportate DVD/VCD/MP4/MP3/CD
Timp protectie de soc electronica DVD: 4s / VCD: 10s
Frecventa raspuns (100 Hz ~ 10 kHz) ± 8 dB
Raport semnal/zgomot ≥ 35 dB
Separare canale ≥ 25 dB
Distorsiune armonica la 1 kHz ≤ 5 %
Balans canal stereo ≤ 3 dB
Caracteristici generale
Voltaj DC 12 V
Putere maxima de iesire 45W x 4
Impedanta difuzoare 4 Ω ~ 8 Ω
Dimensiuni 178 x 50 x 162 mm

Instructiuni montaj
1. Cititi cu atentie inainte de montaj.
2. Dispozitivul trebuie montat de catre personal calicat.
3. Dupa conectarea celorlalte componente(difuzoare, antena radio, etc), conectati rele de
alimentare.
4. Firele expuse trebuie izolate.
5. Inainte de a monta dispozitivul, ascundeti rele cu atentie.
6. Dispozitivul se alimenteaza doar de la curent continuu cu o tensiune de 10V~15V.
7. Conectati rele conform schemei de montaj.
In caz contrar exista riscul de a avaria sistemul electric.
1. Chei de demontare.
2. Introduceti rama de montare in spatiul
1DIN din bord.
3. Curbati clemele pentru a xa rama in bord.
4. Introduceti unitatea prin rama de montare
dupa ce ati conectat rele conform schemei.
Schema de instalare
1. Unitatea principala
2. Rama de montaj
3. Cabluri conexiune
4. Piulita
5. Srapnel
6. Surub hexagonal HM5x15
7. Brida
8. Cadru metal
9. Suruburi autolentate BA5x15
