L’Aspirotor est un extracteur mécanique, mû par la force du vent, destiné à résoudre certaines
perturbations du tirage naturel d’une cheminée ou d’un conduit de ventilation.
Fabriqué depuis près de 30 ans à des centaines de milliers d’exemplaires,
il offre une solution éprouvée, reconnue et simple.
Cette notice vous renseigne sur la pose et l’entretien de votre Aspirotor.
The Aspirotor is a wind driven mechanical exhaust fan aimed to solve certain kinds
of trouble with natural draught for chimney or ventilated flues.
Manufactured for almost 30 years in vast quantities, they offer a recognized, reliable and simple solution.
This leaflet informs you about the installation and the maintenance of the Aspirotor.
Der Aspirotor ist ein windangetriebener mechanischer Aufsatz zur Lösung gewisser Störungen des
natürlichen Zuges im Schornstein oder in der Lüftungsleitung.
Seit beinahe 30 Jahren wurden mehrere Hunderttausende Aspirotor Geräte hergestellt, dieses System
bietet also eine anerkannte, zuverlässige und einfache Lösung.
Diese Anleitung gibt Ihnen Informationen über die Installation und Wartung Ihres Aspirotor.
3
De Aspirotor is een door de wind aangedreven mechanische rookafzuiger die
belemmeringen aan de natuurlijke trek van een rookkanaal of een ventilatiekanaal kan oplossen.
In de laatste 30 jaar werden ruim honderdduizend exemplaren geproduceerd en daarbij werd het
systeem steeds als een betrouwbare en eenvoudige oplossing erkend.
Deze handleiding informeert U over de plaatsing en het onderhoud van Uw Aspirotor.
4 > 1112 > 1920 > 2728 > 35

fRANCAIS
54

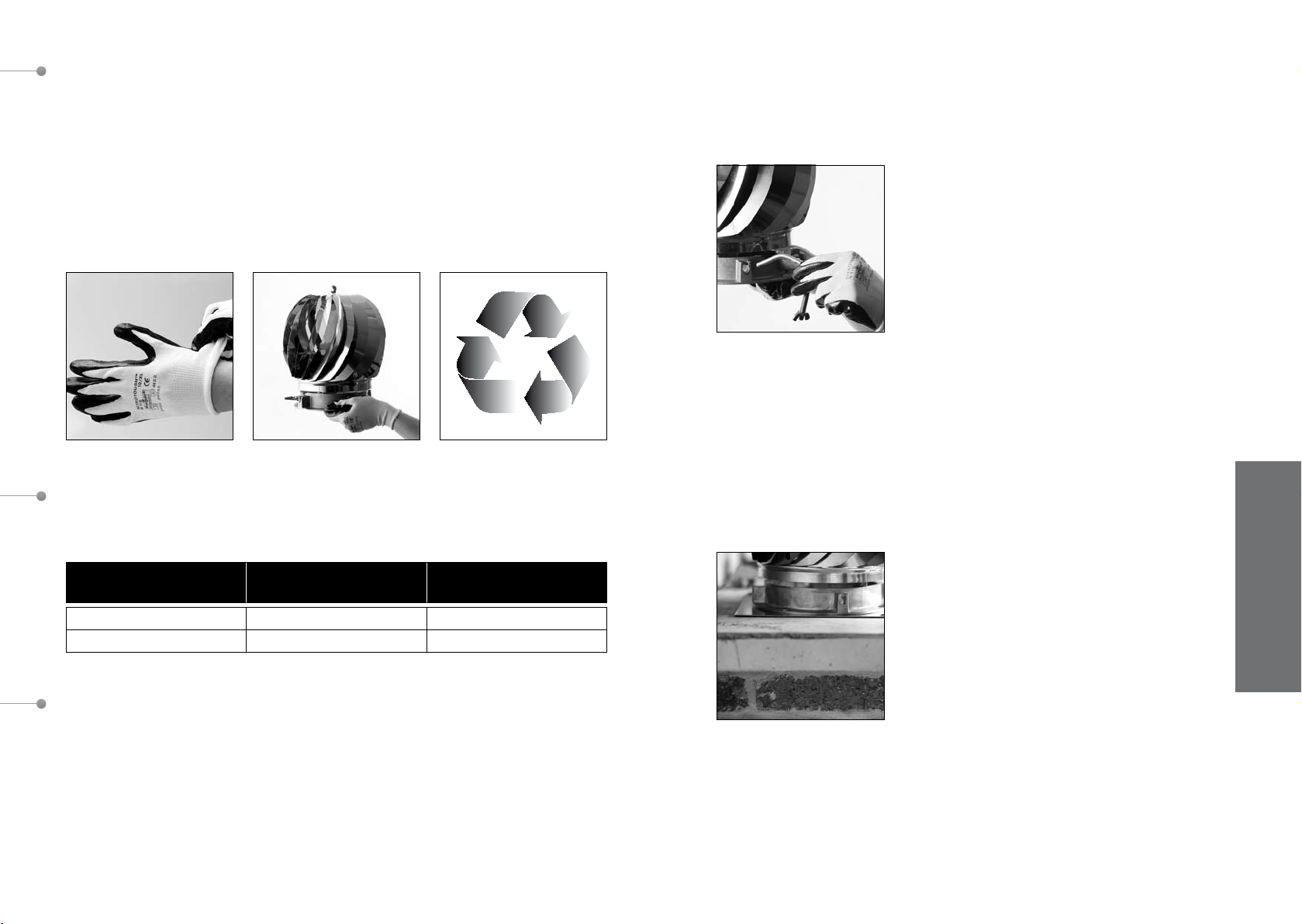

1. PRECAUTIONS – SECURITE – ENVIRONNEMENT
1. Lors de la manipulation de l’appareil, porter des gants résistants.
2. En toutes circonstances, maintenir l’appareil droit (base vers le bas).
3. L’ensemble des matériaux utilisés pour la fabrication de l’Aspirotor sont recyclables, néanmoins il faut effec-
tuer un tri sélectif des composants avant le rejet en décharge.
Nota : Lors de la pose, prendre l’ensemble des mesures de sécurité nécessaires aux travaux en hauteur.
• Sortir l’appareil avec des gants en le maintenant verticalement.
• Serrer très légèrement les écrous papillons sur les parties letées des crochets an d’éviter que ceux-
ci ne tombent lors de l’installation.
• Glisser les 4 crochets dans les orices latéraux de l’embase, partie letée vers l’extérieur (voir g. 1)
Pose sur conduit maçonné (dalle plate) (voir g. 2)
• Poser l’appareil en engageant les crochets à l’intérieur du conduit.
• Serrer de manière proportionnelle chacun des écrous papillons des crochets an de centrer l’appareil
dans le conduit.
• L’embase de l’appareil doit couvrir le débouché de la cheminée. Si celui-ci est plus grand, poser au
préalable une plaque en inox (ref « PAT »). Cet accessoire est disponible dans la gamme Poujoulat
(voir page 9).
• Vérier le libre mouvement des ailettes.
Nota : Avant de serrer les écrous à fond, il faut s’assurer de la solidité de l’intérieur du conduit en
maçonnerie. S’il s’agit de boisseau en terre cuite (rouge), serrer progressivement afin de ne pas éclater
le boisseau, tout en veillant à une bonne tenue mécanique.
Variante : si la dalle le permet, l’Aspirotor peut également être xé sur une dalle aux moyens de 4
chevilles et 4 vis
Ø 7 ou 8 mm (non fournies) via les 4 trous de l’embase. Dans ce cas, les crochets sont
inutiles.
Fig. 1
Fig. 2
2. CHOIX DE L’ASPIROTOR
L’Aspirotor est décliné en deux modèles.
Code art Libellé Pour conduit
Ø min - Ø max
57180560 Aspirotor 150 Ø 115mm à max 175mm
57190561 Aspirotor 200 Ø 180mm à max 230mm
3. INSTALLATION
Préparation
• Vérier le contenu de l’emballage
Celui-ci doit contenir : - l’appareil
- un sachet contenant 4 crochets et 4 écrous papillons
- la notice d’installation

fRANCAIS
76
Pose sur Pot/ Mitron terre cuite ou tuyau en fibro-ciment (voir g. 3)
• Procéder comme ci-avant en veillant particulièrement à la solidité du support.
Pose sur conduit métallique isolé Poujoulat (voir g. 4)
• Utiliser la plaque réf PAM – Voir « Accessoires Aspirotor » page 9 pour une xation en toute sécurité.
Fig. 3
Fig. 5
Fig. 4
Fig. 6
4. DOMAINE D’APPLICATION
Indication
L’installation d’un Aspirotor est indiquée dans tous les cas où la sortie des fumées de la cheminée est contra-
riée par une surpression extérieure plus importante que la dépression naturelle de la cheminée et notamment
dans les cas suivants :
• Débouché de la cheminée sous le faîte du toit
• Longueur du conduit trop courte (-de 2.5m au gaz et –de 4m pour les autres combustibles)
• Bâtiment adjacent plus haut que la cheminée
• Etc...
La plupart du temps, le constat est le suivant :
• Refoulement intermittent ou permanent
• Poêles et inserts : vitres de l’appareil rapidement noircies par les fumées
• Chaudières : encrassement rapide du brûleur
• Ventilation naturelle : refoulement d’air froid dans la maison
Combustibles
Grâce aux matériaux utilisés, l’Aspirotor est particulièrement résistant dans le temps. Techniquement, il peut
être utilisé en combinaison avec des appareils de chauffage fonctionnant au bois, au fuel ou au gaz.
Nota : Se référer également aux réglementations nationales ainsi qu’aux prescriptions du fabricant de l’appareil
de chauffage.
5. ENTRETIEN ET MAINTENANCE
Nota : Lors des opérations de maintenance, veiller à porter des gants.
Si l’appareil est convenablement entretenu, il aura une longue durée de vie. Nous recommandons un
entretien minimum une fois par an et, pour le bois de 2 fois par an (ou davantage) lors du ramonage.
Entretien : accès au conduit et Nettoyage de l’appareil (voir g. 5 et 6)
1. Défaire la vis-papillon sur le côté de l’embase et pivoter latéralement l’embase sur le côté pour accé-
der au conduit sans enlever l’Aspirotor.
2. Après avoir effectuer le ramonage du conduit même, procéder au nettoyage de l’appareil selon son
état.
3. Nettoyage des lamelles
Celles-ci sont coupantes et doivent donc être nettoyées avec précaution, une par une (porter des gants).
Au besoin, la « boule » peut être déposée en dévissant l’écrou borgne sur le sommet de la boule au
moyen d’une clé de 13.
Ne pas utiliser de produits agressifs pour l’acier inox.
4. Nettoyage de l’axe et du carter
Vérier si l’axe tourne librement, le nettoyer ainsi que l’extérieur du carter.
Au besoin, changer le capuchon en caoutchouc.
5. Refermer la partie pivotante sur l’embase et resserrer la vis papillon.
Limite d’utilisation
L’appareil ne doit pas être utilisé dans les cas suivants :
• Lorsque la législation nationale le mentionne.
• Pour les appareils de chauffage de type « C » (ventouse).
• Lorsque les températures des fumées ou de l’air dépassent les 250 °C à la sortie du conduit de fumées
ou de ventilation.
• Dans les zones où les vents peuvent atteindre 150 km/h (situation de tempête grave).

fRANCAIS
98
Remarque : si au cours de l’entretien, on constate un encrassement anormal ou une présence de goudron (bis-
tre) sur l’appareil, il y a lieu de prendre des mesures quant à la qualité de la combustion et/ou du combustible.
La présence importante de goudron sur l’Aspirotor peut signier que l’ensemble du conduit est bistré et donc
présenter un danger potentiel de feu de cheminée.
CODE ART DESIGNATION
BCOM 150 Boule 150
BCOM 200 Boule 200
CODE ART DESIGNATION
57 190 570 REPAIR KIT 150
57 190 570 REPAIR KIT 200
Maintenance : échange standard de l’axe de roulement (Porter des gants)
1. Défaire la vis-papillon sur le côté de l’embase ainsi que le boulon d’axe de rotation an de déposer l’ensemble
de la partie haute de l’Aspirotor (Carter + Axe + boule).
2. Au sol, enlever la boule en dévissant l’écrou borgne (clé de 13) au sommet de celle-ci (voir g 7).
3. Ôter le capuchon en caoutchouc.
4. Au moyen de la clé spéciale Aspirotor à 2 ergots (voir « Accessoires Aspirotor » ci-dessous), débloquer le
bouchon en laiton (voir g 8).
5. Extraire l’axe complet muni de ses 2 roulements. Changer l’huile avec une huile haute température (type
carter de voiture) jusqu’à la ligne intérieure à mi-hauteur du carter et réintroduire le nouvel axe pré-monté.
(voir « Repair kit » ci-dessous). Resserrer le bouchon laiton, remonter la capuchon et la boule.
Fig. 7 Fig. 8

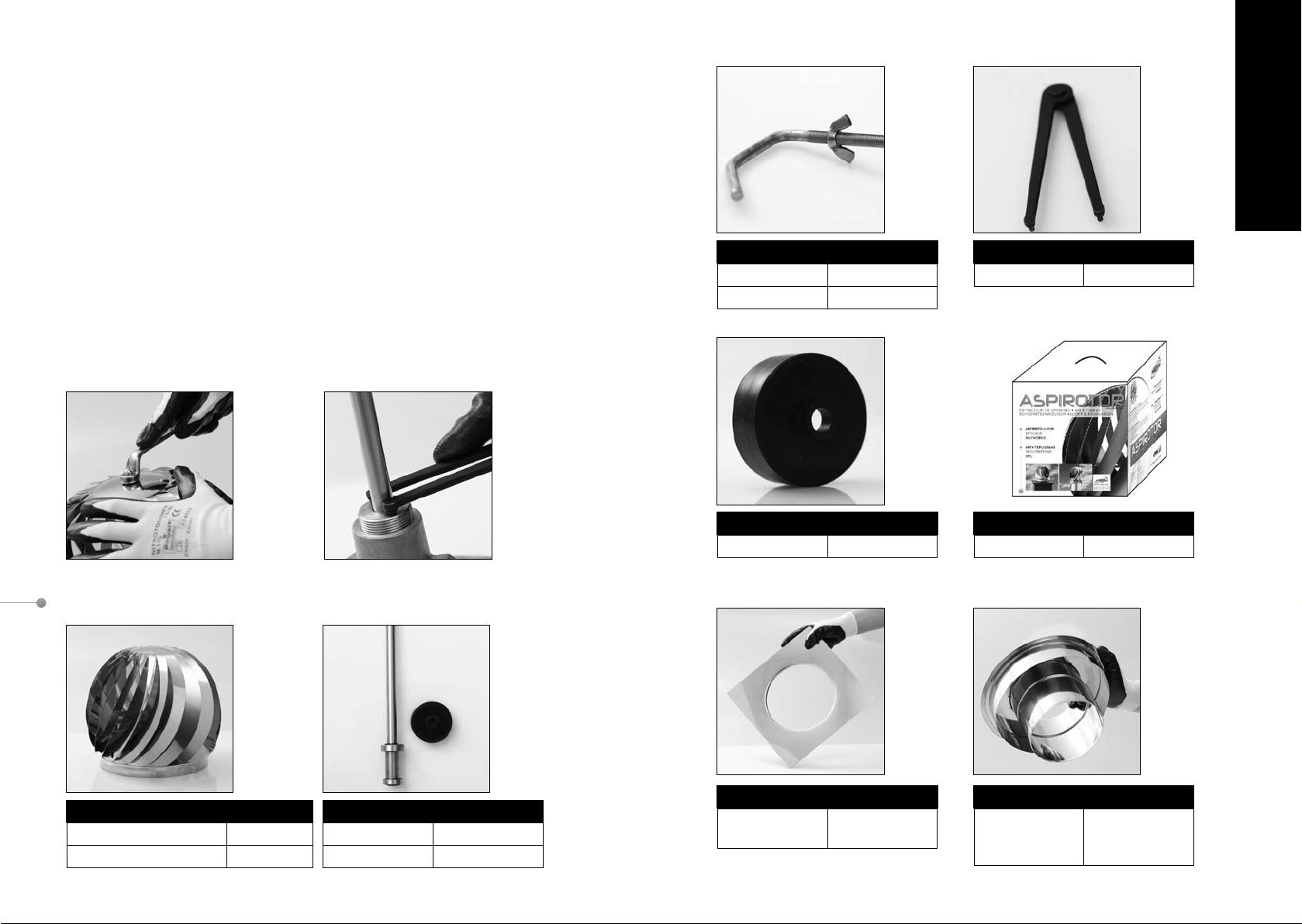

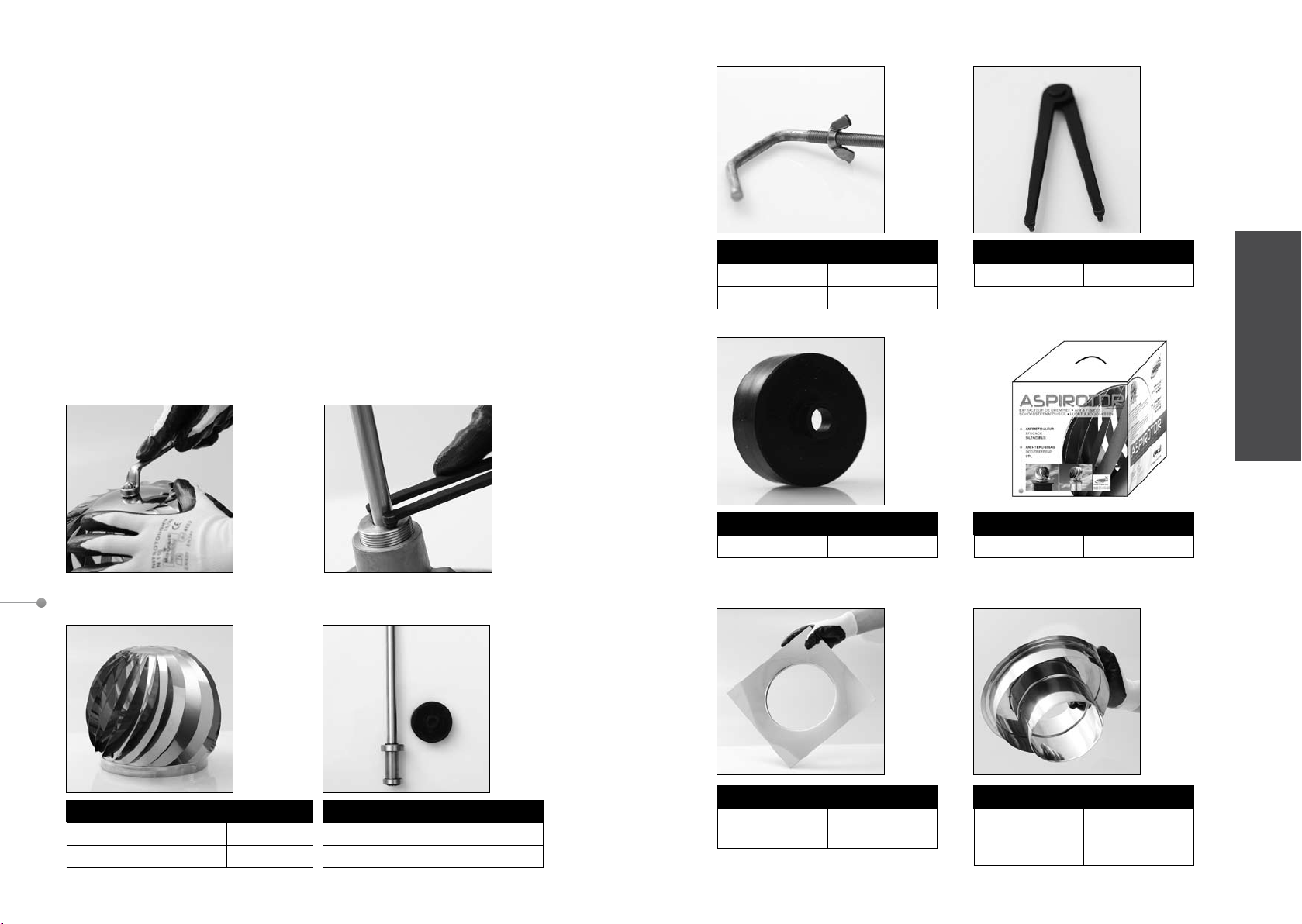

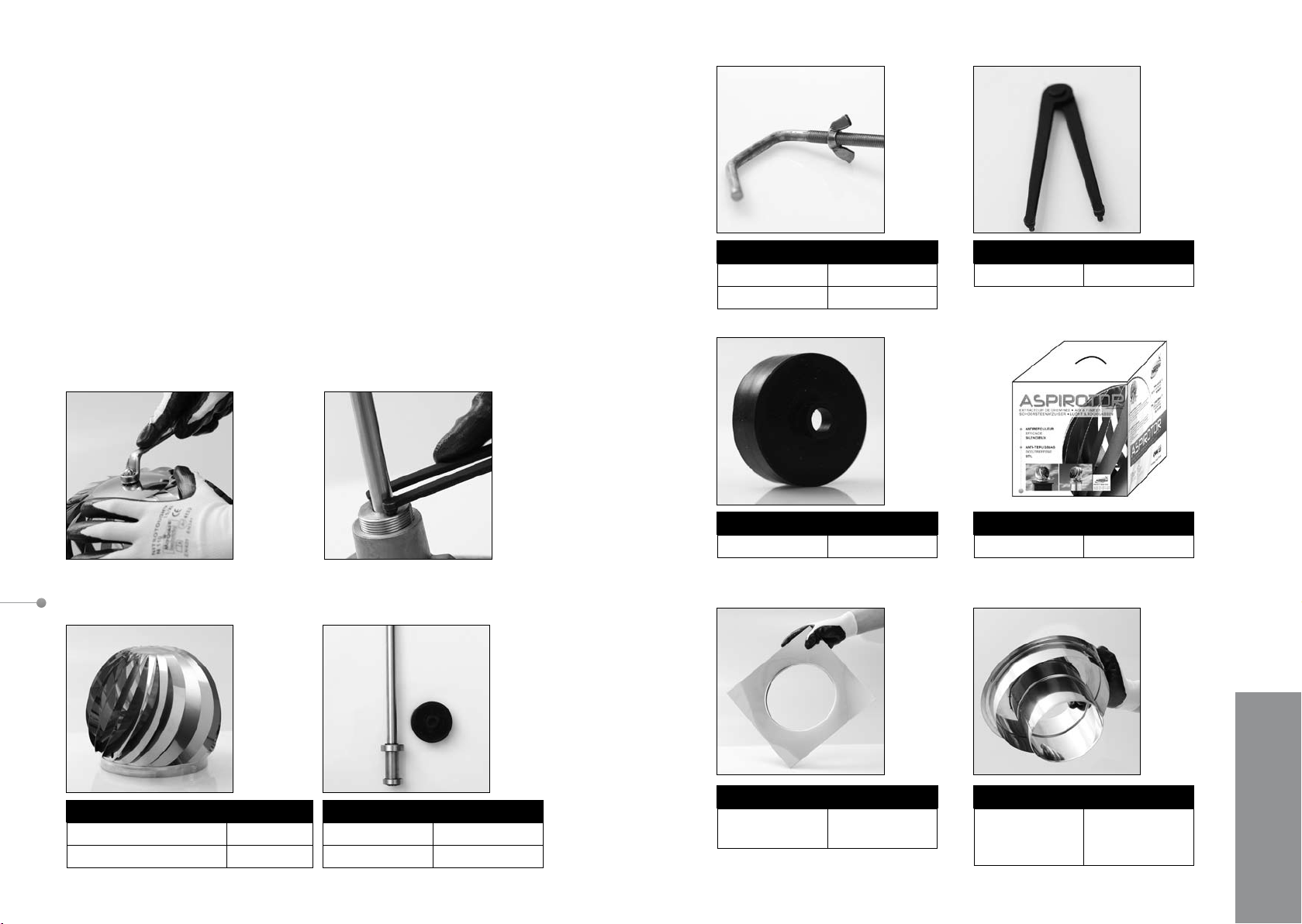

6. PIECES DETACHEES ET ACCESSOIRES ASPIROTOR
CODE ART DESIGNATION
AP008 Crochet
AP009 Ecrou
CODE ART DESIGNATION
AP056 Capuchon
CODE ART DESIGNATION
57 ... xxx PAT – Plaque
conduit traditionnel
CODE ART DESIGNATION
CLESPE Clé spéciale
CODE ART DESIGNATION
CA001 Carton
CODE ART DESIGNATION
57... 567 PAM – Plaque
Therm Inox
(Ø à préciser)

fRANCAIS
10

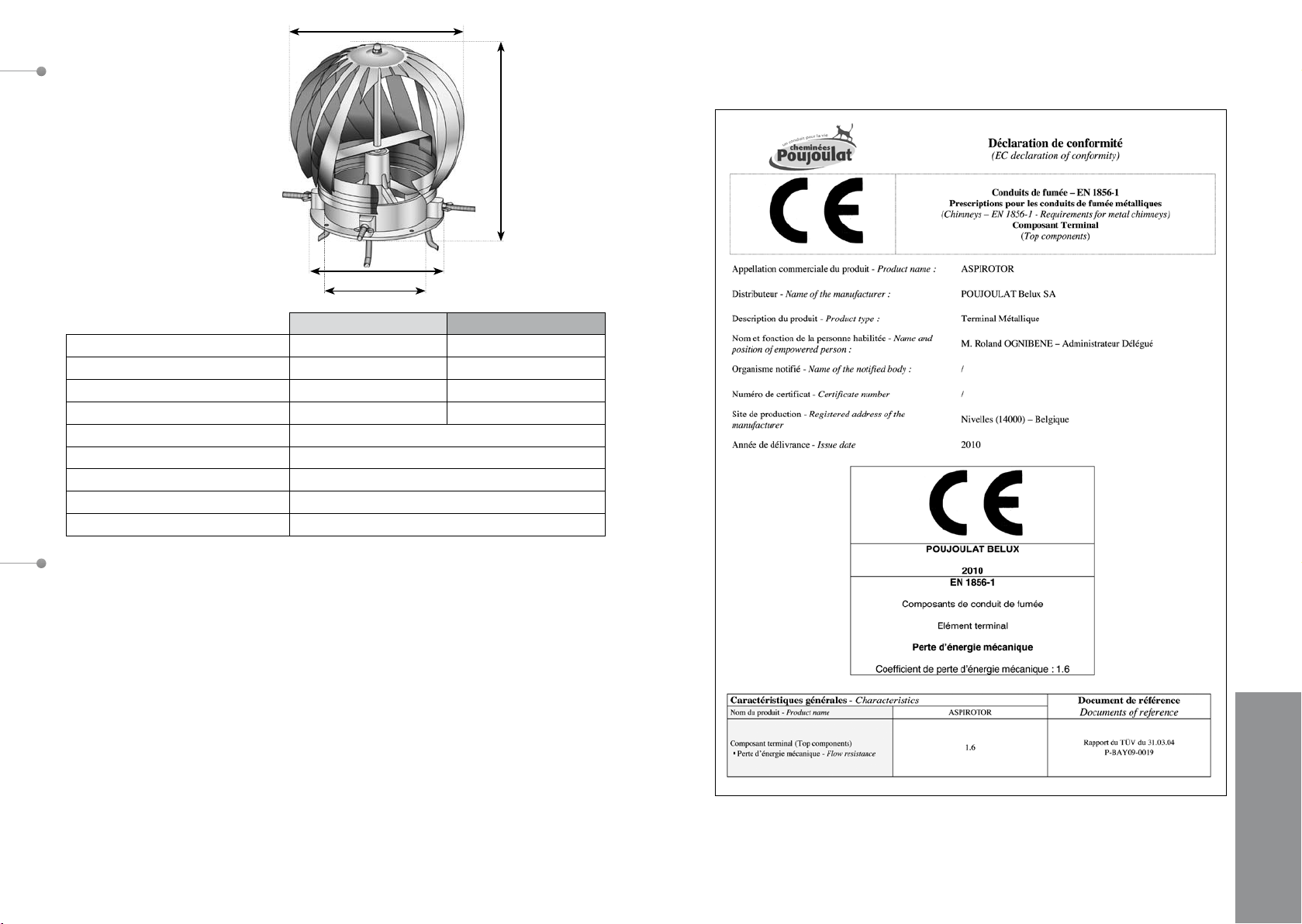

7. FICHE TECHNIQUE
ASPIROTOR 150 ASPIROTOR 200
Hauteur H 292 310
Largeur L 210 260
Ø Embase Ø1 210 260
Ø Passage fumée Ø2 157 208
T° max (à la sortie du conduit) 250 °C
Vitesse de vent max 120 à 150 km/h
Nuance Acier Acier inoxydable austénitique 1.4301
Embase Fonte d’aluminium injecté
Dimension carton emballage (L x h x P) 300 x 330 x 300
8. GARANTIE ET AGREMENTS TECHNIQUES
GARANTIE
L’Aspirotor est garanti 2 ans contre les vices de fabrication. L’appel à la garantie doit se faire auprès
du point de vente où l’appareil a été acheté. Le produit doit être accompagné d’une copie de la facture
d’achat.
La garantie ne couvre jamais la pose, une mauvaise utilisation ou la montée anormale en température.
AGREMENT
Certicat TüV n°31.03.04
1. P-BAY09-0019
Celui-ci a été délivré à l’issue de tests sévères relatifs au gel. Il vérie qu’en cas de gel, l’Aspirotor ne
constitue pas un obstacle au tirage.
2. Testé CERIC
Le label « Testé CERIC Tested » est délivré à l’issue d’un contrôle continu du processus de fabrication et
atteste de la production sous ISO 9001 : 2000.
DECLARATION DE CONFORMITE
