Power Fist 8803074 User manual

V4.0 8803074
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
109 in. Telescopic
Aluminum Tree Pruner

8803074 109 in. Telescopic Aluminum Tree Pruner V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Cutting Capacity 1-1/8 in.
Overall Length 109 in.
Blade 12 in. Powder Coated Carbon Steel SK85
Blade Type Curved Pruning
Handle Length Telescoping 68-1/8 to 98-3/8 in.
Handle Material Aluminum with PP & TPR grip
INTRODUCTION
The 109 in. Telescopic Aluminum Tree Pruner has both a bypass cutter for small
branches and a curved saw blade to prune larger branches. The adjustable head
pivots up to 90º for difficult to reach parts of trees and shrubs.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
109 in. Telescopic
Aluminum Tree Pruner

V4.0 109 in. Telescopic Aluminum Tree Pruner 8803074
Visit www.princessauto.com for more information 3
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear the appropriate type of full-face shield in addition to safety googles,
as the work can create chips, abrasive or particulate matter.
3. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
4. Wear protective clothing designed for the work environment and tool.
5. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
6. Wear steel toe footwear or steel toe caps to prevent a foot injury from
falling objects.

8803074 109 in. Telescopic Aluminum Tree Pruner V4.0
4 For technical questions call 1-800-665-8685
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
4. Securely hold this tool using both hands. Using a tool with only one hand
can result in loss of control.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Cutting a branch requires awareness of your surroundings. Before making
a cut, check that a cut tree limb will not strike a power line, structure or
other trees when falling. Also ensure there are no people, animals or
equipment in the area where the branch will land.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the contents are included.
Contents: • Pruner Head • Handle • Saw Blade

V4.0 109 in. Telescopic Aluminum Tree Pruner 8803074
Visit www.princessauto.com for more information 5

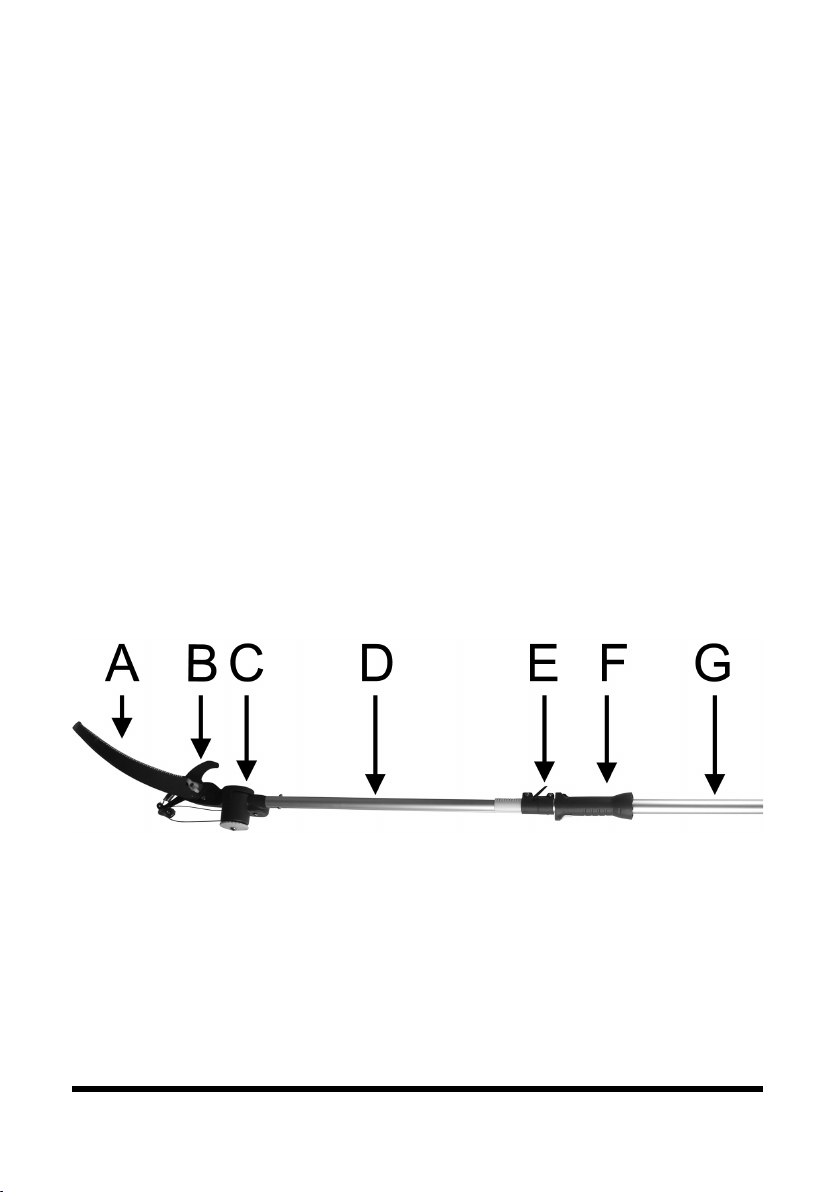

IDENTIFICATION KEY
A Saw Blade
B Bypass Pruner
C Pruner Head Assembly
D Upper Pole
E Pole Collar with Lock Lever
F Handle with Lock Lever
G Lower Pole
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
The saw blade can be added and removed based on the pruning task.
1. Unscrew and remove the wingnut on the pruner head assembly (C).
2. Align the saw blade (A) over the bolt and stud on the pruner head
assembly with the teeth facing outward.
3. Slide the saw blade over the bolt and stud.
4. Screw the wingnut onto the bolt and hand-tighten to secure the blade.
5. The rest of the tool is pre-assembled.
OPERATION
EXTENDING THE POLE
1. Flip the pole collar’s locking lever (E) up.
2. Confirm the handle’s locking lever (F) is down to avoid use of the bypass pruner.
3. Pull down on the handle and up on the upper pole (D) to extend the pole’s reach.
4. Flip the pole collar’s locking lever down when the pole is at the correct length.

8803074 109 in. Telescopic Aluminum Tree Pruner V4.0
6 For technical questions call 1-800-665-8685
TILTING THE PRUNER HEAD ASSEMBLY
1. Fully twist the dial on the pruner head assembly clockwise to unlock it.
2. Tilt the head assembly up to 90º. The dial markings indicated the angle.
3. Fully twist the dial counterclockwise to lock the head assembly in place.
USING THE BYPASS PRUNER
1. Flip the handle’s locking lever up.
2. Place the bypass pruner’s hook over the branch.
3. Pull the handle (F) down in a quick motion and the pruner blade will swing
up, cutting through the branch.
4. Push the handle to its original position and the spring will pull the pruner
blade back into the resting position.
5. Close the handle’s locking lever to secure the blade.
CUTTING TECHNIQUES
IMPORTANT! Never cut into the bulging branch collar. This will prevent the
tree from healing.
1. Never stand under the branch you want to saw. When removing branches,
hold the equipment at a maximum angle of 60° to the horizontal to avoid
being hit by a falling branch.
2. Do not extend your reach to cut a branch. Keep the tool as close as
possible to your body. This will help you to keep your balance.
3. Start with the bottom branches on the tree. This will make it easier for the
cut branches to drop.
4. Saw off long branches in several steps to keep control over the impact
location.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.

V4.0 109 in. Telescopic Aluminum Tree Pruner 8803074
Visit www.princessauto.com for more information 7
3. Keep the tool handles clean, dry and free from oil/grease at all times.
4. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
LUBRICATION
Inspect and lubricate the tool when required. Only use light oil to lubricate the
tool. Other lubricants may not be suitable and could damage the tool or cause a
malfunction during use.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.

8803074 109 in. Telescopic Aluminum Tree Pruner V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8803074
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Élagueur télescopique
en aluminium, 109 po

8803074 Élagueur télescopique en aluminium, 109 po V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Capacité de coupe 1 1/8 po
Longueur hors tout 109 po
Lame Acier au carbone SK85 de 12 po à revêtement en poudre
Type de lame Élagage courbé
Longueur de la poignée
Télescopique 68 1/8 à 98 3/8 po
Matériau de la poignée Aluminium avec prise en PP et TPR
INTRODUCTION
L’élagueur télescopique en aluminium de 109 po comporte un sécateur à lame
franche pour les petites branches et une lame de scie courbée servant à élaguer
les branches plus larges. La tête réglable pivote jusqu’à 90° pour les parties
difficiles à atteindre des arbres et des arbustes.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
Élagueur télescopique
en aluminium, 109 po

V 4,0 Élagueur télescopique en aluminium, 109 po 8803074
Visitez www.princessauto.com pour plus d'informations 3
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.

8803074 Élagueur télescopique en aluminium, 109 po V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
2. Portez un écran facial panoramique de type approprié avec les lunettes de
sécurité puisque cette tâche peut créer des copeaux, des matières
abrasives ou des particules.
3. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
4. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
5. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
6. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter
les blessures aux pieds dues à la chute d'objets.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
4. Tenez cet outil solidement à l’aide des deux mains. Un outil tenu d’une
seule main peut causer une perte de contrôle.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.

V 4,0 Élagueur télescopique en aluminium, 109 po 8803074
Visitez www.princessauto.com pour plus d'informations 5
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Soyez conscient des environs lorsque vous devez couper une branche.
Avant d’effectuer une coupe, assurez-vous qu’aucune branche ne viendra
toucher une ligne d’alimentation, une structure ou d’autres arbres en
tombant. Assurez-vous également qu’il n’y a personne, aucun animal ni
aucun équipement dans la zone où doit tomber la branche.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles du contenu sont présents.
Contenu : • Élagueur • Poignée • Lame de scie
GUIDE D’IDENTIFICATION
A Lame de scie
B Élagueur de dérivation
C Ensemble de tête du sécateur
D Partie supérieure de la perche
E Manchon de perche avec levier de
verrouillage
F Poignée avec levier de verrouillage
G Partie inférieure de la perche

8803074 Élagueur télescopique en aluminium, 109 po V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
La lame de scie peut être ajoutée et retirée en fonction de la tâche d’élagage.
1. Dévissez et retirez l’écrou à oreilles sur l’ensemble de tête du sécateur (C).
2. Alignez la lame de scie (A) sur le boulon et le goujon de l’ensemble de tête
du sécateur en orientant les dents vers l’extérieur.
3. Glissez la lame de scie sur le boulon et le goujon.
4. Vissez l’écrou à oreilles sur le boulon et serrez à la main pour bien fixer
la lame.
5. Le reste de l’outil est préassemblé.
UTILISATION
ALLONGEMENT DE LA PERCHE
1. Relevez le levier de verrouillage (E) du manchon de la perche.
2. Vérifiez bien que le levier de verrouillage (F) de la poignée est abaissé pour
prévenir l’utilisation du sécateur à lame franche.
3. Tirez la poignée vers le bas et tirez la partie supérieure de la perche (D)
vers le haut pour allonger la portée de la perche.
4. Une fois la bonne longueur de perche obtenue, basculez le levier de
verrouillage du manchon de la perche vers le bas.
INCLINAISON DE L’ENSEMBLE DE TÊTE
DU SÉCATEUR
1. Tournez entièrement dans le sens horaire la molette de l’ensemble de tête
du sécateur pour le déverrouiller.
2. Inclinez l’ensemble de tête jusqu’à 90°. Les marques sur la molette
indiquent l’angle.
3. Tournez entièrement la molette dans le sens antihoraire pour verrouiller
l’ensemble de tête en place.

V 4,0 Élagueur télescopique en aluminium, 109 po 8803074
Visitez www.princessauto.com pour plus d'informations 7
UTILISATION DU SÉCATEUR À LAME FRANCHE
1. Basculez le levier de verrouillage de la poignée vers le haut.
2. Placez le crochet du sécateur à lame franche sur la branche.
3. Par un mouvement rapide, tirez la poignée (F) vers le bas et la lame du
sécateur remontera pour couper la branche.
4. Poussez la poignée à sa position d’origine et le ressort ramènera la lame
du sécateur à sa position de repos.
5. Fermez le levier de verrouillage de la poignée pour bloquer la lame.
TECHNIQUES DE COUPE
IMPORTANT ! Ne coupez jamais dans le collier gonflé de la branche. Cela
empêchera l’arbre de se cicatriser.
1. Ne vous placez jamais sous la branche que vous désirez scier. Lorsque vous
enlevez les branches, maintenez l’équipement dans un angle maximal de 60°
par rapport à l’horizontale pour ne pas être frappé par une branche qui tombe.
2. N’augmentez pas votre portée afin de couper une branche. Gardez l’outil le
plus près possible de votre corps. Cela vous aidera à garder votre équilibre.
3. Commencez par les branches inférieures de l’arbre. Il sera ainsi plus facile
de faire tomber les branches coupées.
4. Sciez les branches longues en plusieurs étapes pour ne pas perdre le
contrôle du lieu d’impact.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
4. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.

8803074 Élagueur télescopique en aluminium, 109 po V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile
légère pour lubrifier l'outil. Les autres lubrifiants pourraient ne pas convenir et
risqueraient d'endommager l'outil ou de causer un mauvais fonctionnement
durant l'utilisation.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.
