Power Fist 8972275 User manual

V4.0 8972275
Pleaseread and understand all instructionsbefore use.Retain thismanual for
futurereference.

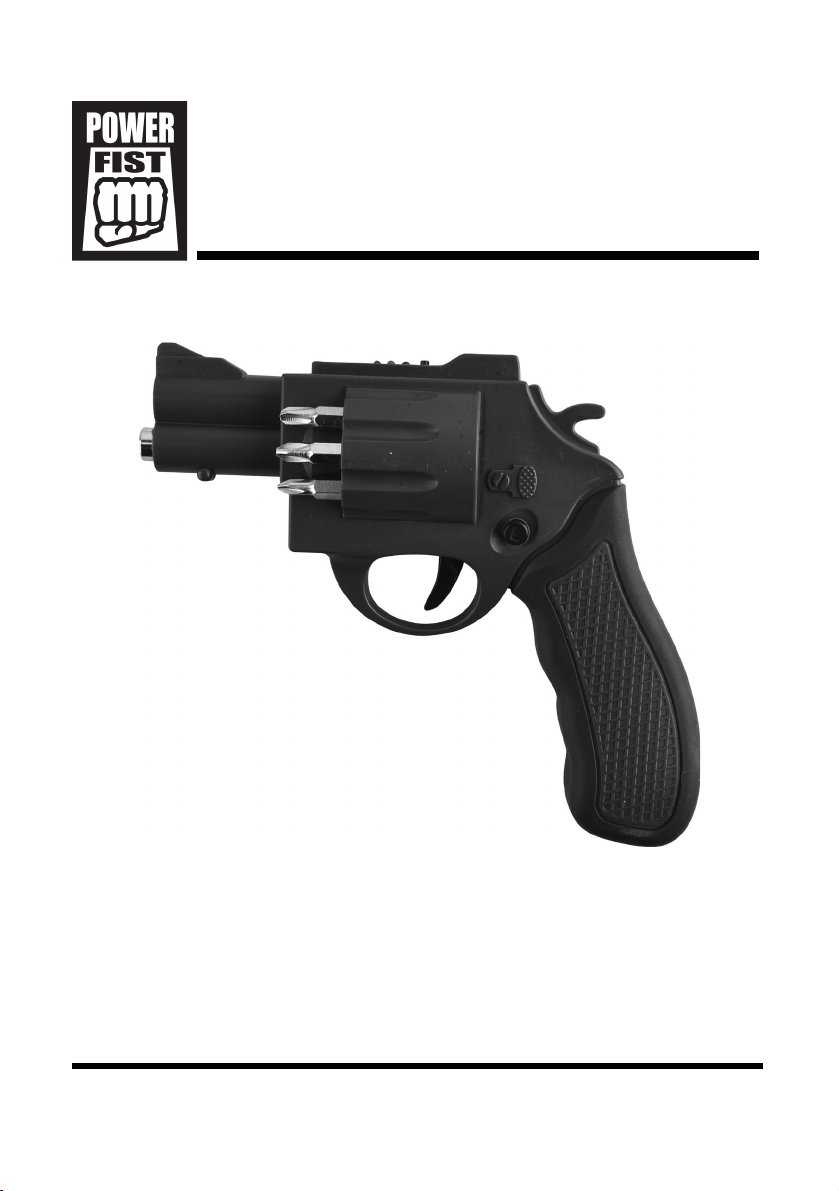

User Manual
3.6V Cordless
Screwdriver Gun

8972275 3.6V Cordless Screwdriver Gun V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Voltage Rating (V) 3.6
Overall Length(in.)
7
No Load Speed(RPM) 200
Battery Type Lithium-Ion
Battery Size 1.3Ah
Charger 120V
Charge Time
3 to 5 hrs
Chuck Size (in.)
1/4
Tip Size (in.) 0.43Dx 0.16L
Tip Size (mm) 10.8Dx4L
Tip Type
PH1,2, 3;Slot4.5,5.5,6.5
Tip Thickness (mm) 2
Tip Finish
Nickelcoating
Shank Length (in.)
1.18
Shank Type 1/4 in.hex
Shank Material CR-V
Shank Finish Nickelcoating
Handle Type
Pistol grip
Handle Material ABS with TPR grip
Handle Colour/Finish
Blue/black
HandleLength(in.) 4.45
Handle Diameter(in.)
1.69
Includes (6) Bits
3.6V Cordless
Screwdriver Gun

V4.0 3.6V Cordless Screwdriver Gun 8972275
Visitwww.princessauto.comfor more information 3
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardoussituation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.

8972275 3.6V Cordless Screwdrive r Gun V4.0
4 For technical questions call 1-800-665-8685
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by theCanadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Do not wear gloves when operating a tool that can snag the material and
pull the hand into the tool.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETYPRECAUTIONS
WARNING! DO NOTlet comfort or familiarity with product (gained from
repeated use) replace strict adherence to thetool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This toolwas designed for a specific function.
Do not modify or alter thistool or useitfor an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.

V4.0 3.6V Cordless Screwdriver Gun 8972275
Visitwww.princessauto.comfor more information 5
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failureto do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the Identification Key are included.
IDENTIFICATION KEY
A. Keyless Chuck
B. LED Battery
Indicator Light
C. Forward/Reverse Switch
D. Charging Port
E. Trigger
F. AC Adaptor
ASSEMBLY& INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
CHARGING THE BATTERY
1. Place on a clean dry surface within 3 ft (1 meter) of a 100 to 240VAC or 50
to 60Hz wall outlet.
2. Insert AC adaptor (F) into the charging port (D) located at the back of the unit.
3. Plug the AC adaptor into wall outlet.
4. Allow 3 to 5 hours for the battery to become fully charged.
NOTICE! Do not charge for more than 7 hours to prevent battery damage.
5. Disconnect the unit after charging. The LED battery indicator light (B)
shows the level of charge.
IMPORTANT! Check theLED battery indicator light to ensure tool has
sufficient charge.

8972275 3.6V Cordless Screwdrive r Gun V4.0
6 For technical questions call 1-800-665-8685
OPERATION
1. Insert the bit into the chuck (A) until it snaps into place.
2. Grasp the tool firmly with both hands, align the bit with the screw and press
it firmly into the screw.
3. Start the tool by squeezing the trigger (E). Press the forward/reverse
switch (C) all the way to the right to turn the screw forward; press the
forward/reverse switch all the way to the left to reverse the screw.
CARE& MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Maintain the tool’s labels and name plates. These carry important information.
If unreadableor missing, contact Princess Auto Ltd. for replacements.
4. Use only mild soap and a damp cloth to clean the tool.
5. Do not allow any liquids to get inside the tool.
6. Do not immerse any part of the tool in liquid.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.

V4.0 3.6V Cordless Screwdriver Gun 8972275
Visitwww.princessauto.comfor more information 7

8972275 3.6V Cordless Screwdrive r Gun V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8972275
Vous devez lire et comprendretoutes les instructionsavant d'utiliserl'appareil.
Conservezce manuel afindepouvoirleconsulterplustard.
Manuel d'utilisateur
Visseuse sans fil, 3,6 V

8972275 Visseuse sans fil,3,6 V V 4,0
2 En cas de questionstechniques,appelez le 1-800-665-8685
SPÉCIFICATIONS
Tensionnominale(V) 3,6
Longueurhorstout(po)
7
Vitesse à vide (tr/min) 200
Type de batterie Lithium-ion
Calibre de batterie 1,3 Ah
Chargeur 120 V
Temps de charge
3 à 5 heures
Tailledemandrin(po)
1/4
Taille d’embout (po) 0,43 (diam.)x 0,16 (long.)
Taille d’embout (mm) 10,8 (diam.)x 4 (long.)
Type d’embout
PH1,2, 3;Slot4,5,5,5,6,5
Épaisseurd’embout (mm) 2
Fini d’embout
Revêtementen nickel
Long.detige(po)
1,18
Type de tige Hexagonale de 1/4po
Matériau de la tige CR-V
Fini de tige
Revêtementen nickel
Type de manche
Prise pistolet
Matériau de manche
ABS avec prise en caoutchouc
thermoplastique
Couleur/finide manche Bleu/Noir
Longueurde manche(po)
4,45
Diamètre de manche(po)
1,69
Comprend (6) embouts
Visseuse sans fil, 3,6 V

V 4,0 Visseuse sans fil,3,6 V 8972275
Visitez www.princessauto.com pour plus d'informations 3
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduirele risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONSDE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratiquenon
sécuritairequi entraînera des dommages au niveau de
l'équipement ou desbiens, maisnon des blessurescorporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.

8972275 Visseuse sans fil,3,6 V V 4,0
4 En cas de questionstechniques,appelez le 1-800-665-8685
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉPERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Ne portez pas de gants lorsque vous utilisez un outil dans lequel le tissu
pourrait demeurer coincé, entraînant ainsi la main.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉSPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une

V 4,0 Visseuse sans fil,3,6 V 8972275
Visitez www.princessauto.com pour plus d'informations 5
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'ily a des
dommages. Assurez-vous que tous les articles dans le guide d’identification
sont compris.
GUIDE D’IDENTIFICATION
A. Mandrin sans clé
B. Témoin de niveau de la
pile à DEL
C. Interrupteur de marche
avant/arrière
D. Prise de chargement
E. Gâchette
F. Adaptateur CA
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.

8972275 Visseuse sans fil,3,6 V V 4,0
6 En cas de questionstechniques,appelez le 1-800-665-8685
CHARGEMENTDE LA PILE
1. Déposez sur une surface propre et sèche à moins de 1 m (3 pi) d’une prise
murale de 100 à 240 V (CA)/50 à 60 Hz.
2. Insérez un adaptateur CA (F) dans la prise de chargement (D) située
derrière l’unité.
3. Branchez l’adaptateur CA dans une prise murale.
4. Le délai de chargement de la pile est de 3 à 5 heures pour une
charge maximale.
AVIS! Ne chargez pas pendant plus de 7 heures afin d’éviter les dommages à
la pile.
5. Débranchez l’unité après le chargement. Le témoin de niveau de la pile à
DEL (B) indique le niveau de chargement.
IMPORTANT! Vérifiez le témoin de niveau de la pile à DEL pour s’assurer que
l’outil est suffisamment chargé.
UTILISATION
1. Insérez le foret dans le mandrin (A) jusqu’à ce qu’il s’enclenche
en position.
2. Saisissez l’outil fermement avec vos deux mains, alignez le foret sur la vis
et pressez-le fermement dans la vis.
3. Mettez l’outil en marche en appuyant sur la gâchette (E). Pressez le
commutateur de marche avant/marche arrière (C) complètement vers la
droite pour faire avancer la vis; pressez le commutateur de marche
avant/marche arrière complètement vers la gauche pour faire reculer la vis.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagésouusés. Employez seulement des pièce autorisées.
3. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont

V 4,0 Visseuse sans fil,3,6 V 8972275
Visitez www.princessauto.com pour plus d'informations 7
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
4. Utilisez uniquement un savon doux et un chiffon humide pour nettoyer l’outil.
5. Évitez que des liquides entrent dans l’outil.
6. Ne plongez aucune pièce de l’outil dans du liquide.
AVERTISSEMENT ! Seul un personnel d'entretienqualifié doit effectuer la
réparation de l'outil. Un outil mal réparé peut présenter un risque pour
l'utilisateur et/ou pour les autres.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.

8972275 Visseuse sans fil,3,6 V V 4,0
8 En cas de questionstechniques,appelez le 1-800-665-8685
