Power Fist 8530826 User manual

User Manual
V 4.0 8530826
Please read and understand all instructions before use. Retain this manual for future reference.
18V Ni-Cd 3/8 in.
Cordless Drill Kit

2 For technical questions call: 1-800-665-8685
V 4.0 8530826
18V Ni-Cd 3/8 in.
Cordless Drill Kit
SPECIFICATIONS
Type Cordless Drill / Driver
Chuck Size 3/8 inch
No Load Speed 0 to 550 revolutions per minute (RPM)
Torque Settings 16
Battery Type Ni-Cd
Battery Quantity 2
Battery Charge Time 3 hours
Features 3/8 in. keyless chuck.
16 position torque/clutch settings.
Electric brake.
Built-in LED work light.
On-board bubble level.
Magnetic bit tray.
Rubberized, non-slip pistol grip.
Contents Includes two batteries, charger, 13 piece drill/driver bit set and
storage case.
IMPORTANT SAFETY PRECAUTIONS
WARNING! Read and understand all instructions before using this tool. The operator must follow
basic precautions to reduce the risk of personal injury and / or damage to the equipment. Before
allowing someone else to use this tool, make sure they are aware of all safety information.
WARNING! The warnings, cautions and instructions discussed in this instruction manual cannot
cover all possible conditions and situations that may occur. Common sense and caution are factors
that cannot be built into this product, but must be supplied by the operator.
NOTE: Keep this manual for the safety warnings, precautions, inspection and operating instructions.

18V Ni-Cd 3/8 in. Cordless Drill Kit
Visit www.princessauto.com for more information 3
8530826 V 4.0
WORK AREA
1. Operate in a safe work environment. Keep your work area clean and well lit.
2. When operating the tool from an elevated position, be aware of people or things beneath you.
3. Do not use in the presence of flammable gases or liquids.
4. Keep anyone not wearing the appropriate safety equipment away from the work area.
NOTE: Minimize distractions in the work environment. Distractions can cause you to lose
control of the tool.
5. Use clamps or other practical ways to secure the work piece to a stable platform. Holding the
work piece by hand or against your body in unstable and may lead to loss of control.
6. Always lock up tools and keep them out of the reach of children.
PERSONAL SAFETY
CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or
American National Standards Institute (ANSI) when using the tool.
1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head
protection. Always wear ANSI approved impact safety goggles, which must provide both
frontal and side protection. Protect your hands with suitable gloves. Protect your head from
falling objects by wearing a hard hat. Wear an ANSI approved dust mask or respirator when
working around metal, wood and chemical dusts and mists. Wear ANSI approved earplugs.
Protective, electrically non-conductive clothes and non-skid footwear are recommended
when working. Wear steel-toed boots to prevent injury from falling objects.
2. Control the tool, personal movement and the work environment to avoid personal injury or
damage to the tool. Stay alert, watch what you are doing and use your common sense.
3. Keep articles of clothing, jewelry, hair, etc., away from moving parts to avoid entanglement.
4. Do not operate any machine / tool when tired or under the influence of drugs, alcohol
or medications.
5. Do not overreach when operating a tool. Proper footing and balance enables better control of
a tool in unexpected situations.
6. Use clamps or other practical ways to support or secure the work piece to a stable platform.
Holding the work piece by hand or against your body is not stable and may lead to loss of
control and injury.
SPECIFIC SAFETY PRECAUTIONS
1. Keep hands and fingers away from the drilling area. Any part of body coming in contact with
moving parts could cause injury.
2. When operating the tool, use proper eye and hearing protection as well as protective gloves.
3. Protect your lungs. Wear a face or dust mask if the operation is dusty or creates dust in the
process of operation.
4. To maintain complete control, firmly hold your tool with both hands. Do not place hands over
air vents. Proper cooling of the motor is necessary to ensure normal life of the tool.
5. Never point the tool towards yourself. If it should slip, part of your body could come in
contact with moving parts.
6. Never force the tool. Excessive pressure could bend or break the tool or accessory, resulting
in damage to the tool, your work piece or serious personal injury. If your tool runs smoothly
under no load, but does not run smoothly under load, then excessive pressure is being used.

18V Ni-Cd 3/8 in. Cordless Drill Kit
4 For technical questions call: 1-800-665-8685
V 4.0 8530826
7. This tool will not stop moving immediately. Do not lay the tool down or leave it unattended
until it has come to a complete stop. A part that is moving could make the tool jump or grab
a surface and pull the tool out of your control.
8. Hold the tool by the insulated gripping surfaces when performing an operation where drilling
may contact hidden wiring or the cord of the charger. Contact with a “live” wire will make
exposed metal parts of the tool “live” and shock the operator.
9. Use an appropriate dust respirator when working for an extended period of time. This will
help prevent breathing in the fine dust created while working.
10. After changing the bits and accessories or making adjustments, make sure the chuck and any
other adjustment devices are securely tightened. Loose adjustment devices will be
violently thrown.
11. Always use the correct size of accessory for the chuck. If the chuck size is larger than the
accessory shank size it will not grip the shank properly, leading to possible injury to the
operator, damage to the tool or work piece.
12. Always check accessory bits, grinding stones, cut-off wheels etc. for damage before each
use. Damaged accessories can break during use and cause serious injury.
13. Never use dull or damaged bits. Sharp bits must be handled with care. Damaged bits can
snap during use. Dull bits require more force to push the tool, possibly causing the bit
to break.
14. Never touch the bit during or immediately after use. After use, the bit will be too hot to be
touched by bare hands.
ELECTRICAL SAFETY
1. Disconnect power supply. Disconnect the tool from the power supply when not in use, before
cleaning, servicing or changing any parts or accessories.
2. Protect yourself against electric shocks when working on electrical equipment. Avoid body
contact with grounded surfaces such as pipes, radiators, cooking stoves and refrigerators.
There is an increased chance of electrical shock if your body is grounded.
3. Double insulated tools are equipped with a polarized plug (one blade is wider than the other.)
This plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet,
reverse the plug. If it still does not fit, contact a qualified electrician to install a polarized
outlet. Do not change the plug in any way. Double insulation eliminates the need for a three
wire grounded power cord and grounded power supply system.
4. Grounded tools must be plugged into an outlet that is properly installed and grounded in
accordance with all codes and ordinances. Never remove the grounding prong or modify
the plug in any way. Do not use any adapter plugs. Check with a qualified electrician if you
are in doubt as to whether the outlet is properly grounded. If the tool should electronically
malfunction or break down, grounding provides a low resistance path to carry electricity
away from the user.
5. Do not abuse the cord. Never use the cord to carry tools or pull the plug from an outlet.
Keep the cord away from heat, oil, sharp edges or moving parts. Do not operate this tool if
the power cord is frayed or damaged. Replace damaged cords immediately. Damaged cords
increase the risk of electric shock. Do not modify the plug in any way.

18V Ni-Cd 3/8 in. Cordless Drill Kit
Visit www.princessauto.com for more information 5
8530826 V 4.0
6. When operating a power tool outside, use an outdoor extension cord marked “W-A” or
“W”. These cords are rated for outdoor use and reduce the risk of electric shock. Use in
conjunction with a Ground Fault Circuit Interrupter (GFCI). If operating a power tool in a
damp location is unavoidable, the use of a GFCI reduces the risk of electric shock. It is
recommended that the GFCI should have a rated residual current of 30 mA or less.
7. Avoid using an unnecessarily long extension cord. Choose a cord that is appropriate for the
situation, as a cord that is too long and running across the floor can be more dangerous
than helpful. Using a cord that is too long or too thin could damage the tool. Unroll the cord
completely to prevent it from overheating.
8. Place the electrical cord in a position that prevents it from coming into contact with the tool
and from getting caught by the work piece. The cord should always stay behind the tool.
BATTERY CHARGER SAFETY PRECAUTIONS
1. A battery operated tool with internal batteries or a separate battery pack must only be
powered by the included battery. Do not, for instance, mix different brands of tools and
batteries or use adapters to allow you to use a battery pack with a different voltage. Using
another battery pack could cause a fire.
2. Batteries must only be recharged with the included charger. A charger that may be suitable
for one type of battery could cause a fire when used with another battery.
3. If operating time has become excessively shorter, stop operating immediately. It may result in
a risk of overheating, possible burns and even and explosion.
4. Do not attempt to use a step-up transformer, an engine generator or DC power receptacle.
5. Place the charger on a flat non-flammable surface and away from flammable materials when
re-charging the battery pack.
6. Set the tool’s trigger switch to the OFF position before installing or removing the battery
pack. This will prevent injury due to accidental starts.
7. Do not use the battery charger in damp or wet locations.
8. Do not store battery packs in containers / spaces with loose metal objects. Battery pack
terminals could be short circuited if they come into contact with metal objects. In addition to
damaging the battery pack, you increase the risk of a fire.
9. Do not operate the charger if it has received a sharp blow, been dropped or otherwise
damaged in any way. Take the charger to a qualified service technician.
10. Do not disassemble the charger or battery pack. Take the charger or battery pack to a
qualified service technician when service or repair is required.
11. Do not charge the battery pack when the temperature is below 10°C (50°F) or above 40°C
(104°F). Store the tool and battery pack in a location where the temperature will not exceed
50°C (122°F). This is important to prevent serious damage to the battery cells.
NOTE: Before using your tool for the first time, discharge the battery and then charge the battery
pack completely.
WARNING! A battery short can cause a large current flow, overheating, possible burns and even a
breakdown of the tool.
WARNING! 120 volts are present at the charging terminals, do not probe with conductive objects.
Electric shock or electrocution may result. Do not allow any liquid to get inside the charger. Electric
shock may result.

18V Ni-Cd 3/8 in. Cordless Drill Kit
6 For technical questions call: 1-800-665-8685
V 4.0 8530826
WARNING! Never burn batteries, as they can explode in a fire. Do not charge leaking batteries.
Only a qualified service technician should perform maintenance on the battery pack. Contact local
solid waste authorities for instructions on correct disposal or recycling of the battery pack.
TOOL USE AND CARE
WARNING! Do not use the tool if the trigger does not function properly. Any tool that cannot be
controlled with the ON / OFF switch is dangerous and must be repaired.
1. Use the correct tool for the job. Maximize tool performance and safety by using the tool for
its intended task.
2. Do not modify this tool or use for a purpose for which it was not designed.
3. This tool was designed for a specific function.
Do Not:
a. Modify or alter the tool; all parts and accessories are designed with built-it safety
features that may be compromised if altered.
b. Use the tool in a way for which it was not designed.
4. Do not use the tool if the trigger switch does not turn the tool on or off. Any tool that cannot
be controlled with the trigger switch is dangerous and must be repaired or replaced by an
authorized service centre.
UNPACKING
1. Carefully remove the tool from the package.
2. Retain packing material until you have carefully inspected and satisfactorily installed or
operated the tool.
3. Inspect the parts carefully to make sure the tool was not damaged while shipping.
PARTS IDENTIFICATION
1 Keyless Chuck
2 Torque Ring
3 Bubble Level
4 LED Work Light
5 Trigger Switch
6 Reversing Switch
7 Magnetic Tray
8 Battery Pack

18V Ni-Cd 3/8 in. Cordless Drill Kit
Visit www.princessauto.com for more information 7
8530826 V 4.0
OPERATION
CHARGING THE TOOL

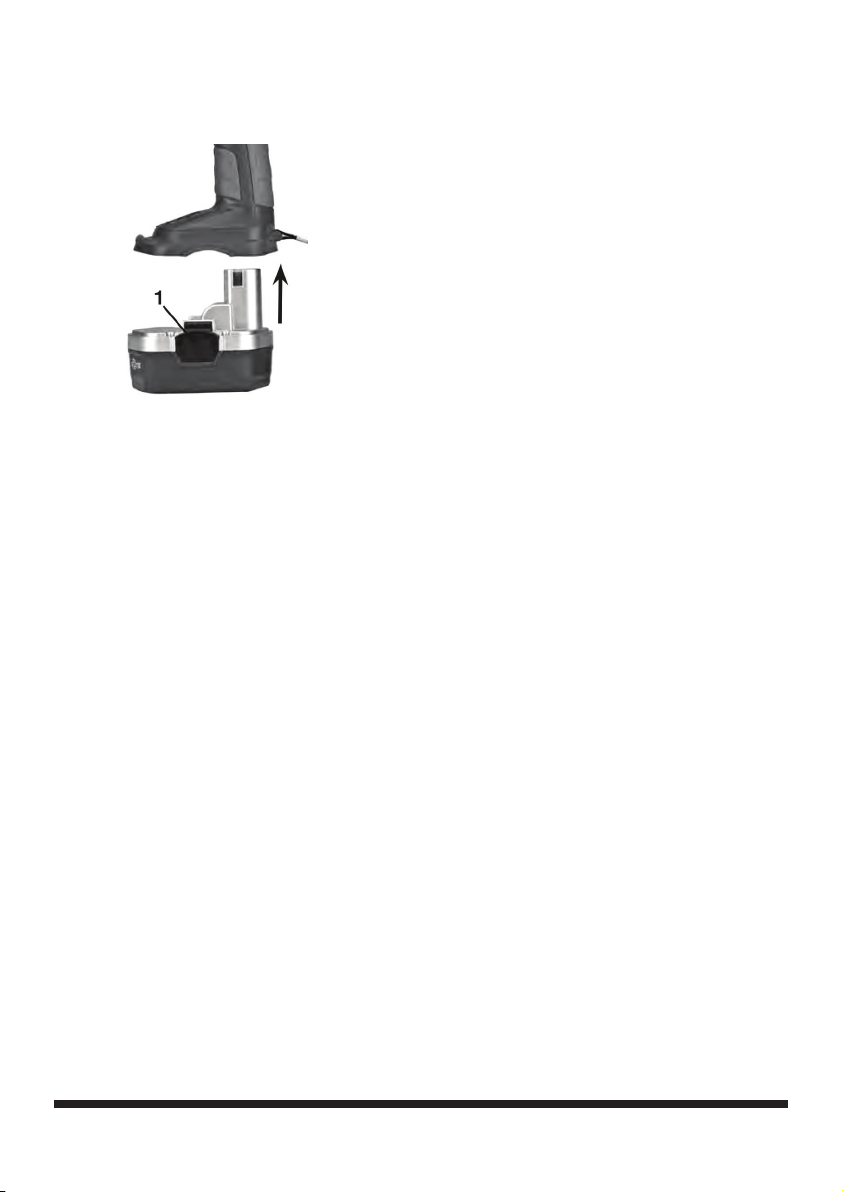

Figure 1
NOTE:
a. Always check that the power supply corresponds to the voltage on the ratings plate.
b. Use only the battery charger that is included in this kit to recharge your batteries.
c. Use only 120 volt AC power source.
d. Charge your batteries fully before using the drill for the first time.
1. Connect the wall adaptor (2) to the charger stand (3).
2. Plug the wall adaptor (2) into a 120 volt AC power source. The red light on the charger will
illuminate, indicating the charger power is ON.
3. Insert the battery (1) into the slot on the charger stand (3). Make sure that the battery is
seated firmly in the charger stand. The green light on the charger will illuminate, indicating
that the battery is charging.
4. Charge for 3 hours before initial use, and after normal use. If the drill has been used
continuously, and the battery is completely discharged, it may require up to 5 hours to fully
recharge the battery.
5. The green and red lights will remain lit, even after charging is complete.
6. Batteries may become warm while charging. This is normal.
7. If the battery is hot after continuous use in the drill, allow it to cool down to room
temperature before charging. This will extend the life of your batteries.
8. Other tips for extending battery life: Do not store batteries completely discharged. Charge
them fully before storing, and if the drill is not used for a long time, take the batteries out and
charge them periodically.
WARNING! Always disconnect the battery pack from the tool before any assembly, adjustments or
changing of accessories.
WARNING! Always be sure that the tool is switched OFF before insertion or removal of the
battery pack.

18V Ni-Cd 3/8 in. Cordless Drill Kit
8 For technical questions call: 1-800-665-8685
V 4.0 8530826
INSTALLING OR REMOVING THE BATTERY PACK
Figure 2
1. To install the battery pack, insert the battery pack into the drill housing as shown in figure 2.
Always insert the battery pack all of the way until it locks in place with a little click. Lightly
pull on the battery to ensure it is locked into place and will not accidentally fall out of the drill,
causing an injury.
2. Do not use force when inserting the battery pack. If the battery pack does not slide in easily,
it is not being inserted correctly.
3. To remove the battery pack, withdraw it from the tool while depressing the tabs (1) on both
sides of the battery pack.
TRIGGER SWITCH ACTION
1. Turn the drill on by depressing the trigger switch.
2. Depressing the switch further will produce more speed and torque.
3. Use the reversing switch (see Parts Identification #6) to change the direction of rotation of
the drill.
NOTE: Be sure the trigger is released and the unit has come to a complete stop when
changing the direction of rotation. Damage to the unit could result.
4. The reversing switch has three positions: Forward, Reverse, and Neutral (middle - locked)
NOTE: Always store the tool in the neutral (middle - locked) position.
5. Always check the rotation before beginning your work.
LED WORK LIGHT
The tool has a built-in LED work light to illuminate the work area. When you depress the trigger switch,
the work light will automatically turn on.
ELECTRIC BRAKE
This drill is equipped with an electric brake. Like the torque settings, an electric brake provides you with
another element of control during various operations. If the tool consistently fails to quickly stop after
the trigger switch is released, have a qualified service technician examine the tool.

18V Ni-Cd 3/8 in. Cordless Drill Kit
Visit www.princessauto.com for more information 9
8530826 V 4.0
LEVEL
This drill is equipped with a bubble level located on the top of the motor housing. It helps you to keep
the drill bit level during use.
CHUCK
1. Your drill is equipped with a keyless chuck, so you can quickly change bits with no extra
tools required.
2. To insert or change bits, put the reversing switch in the neutral (middle) position. Hold the
collar of the chuck with one hand and rotate the body of the chuck to tighten or loosen.
3. Always make sure that bits are seated firmly between the chuck jaws. Never attempt to
operate a bit that is wobbly, unstable, or broken.
WARNING! Make sure that the drill bit is inserted straight into the chuck jaws. Do not insert the drill
bit into the chuck jaws at an angle and tighten. This could cause the drill bit to be thrown from the
drill, resulting in possible serious personal injury.
CLUTCH (TORQUE) SETTINGS
1. During screw driving applications, you can adjust the maximum torque that the drill
will produce.
2. This feature can be used to prevent the stripping and breaking of screws, or to set a series of
screws to a depth that fits your project.
3. Set the clutch ring at the front of the drill to settings from 1 (lightest) to 16 (heaviest). Setting
16 is direct drive (torque is not limited) and used primarily for drilling operations.
4. In general, you will find the lower settings more useful with smaller screws and the higher
settings more useful for larger screws.
GENERAL SCREWDRIVING
1. Clamp your work piece.
2. Drill pilot holes for larger screws or when driving screws into hardwoods.
3. Exert enough pressure to start the screw and keep it turning. Do not force the screw. Let the
tool do the work.
4. Use a speed that will not strip the screw head or break the screw. Maintain your balance.
GENERAL DRILLING
1. Clamp your work piece. Use torque setting 16 then exert enough pressure to start the drill bit
and keep it cutting. Do not force or stall the bit. Do not bend or twist the bit. Let the tool and
the blade do the work.
2. Maintain your balance and be prepared for binding and for when the bit breaks through
the material.
WARNING! Forcing a drill bit, bending or twisting the bit, or failure to maintain balance
in case of binding or breakthrough can result in serious personal injury and/or damage to
the work piece.
3. Chattering or vibration may indicate that you need a finer bit or higher speed. If the bit
overheats or clogs, it may indicate you need a coarser bit or slower speed setting. Replace
bits when they become dull. Dull bits will produce poor results and may overheat the drill.
4. Use a coating of light oil when drilling into metal to keep the bit cool and to facilitate cutting.

18V Ni-Cd 3/8 in. Cordless Drill Kit
10 For technical questions call: 1-800-665-8685
V 4.0 8530826
MAINTENANCE
Before making any adjustments or changing any accessory, turn off the tool and unplug it from its
power source.
1. Check for damaged parts. Before using any tool, any part that appears to be damaged should
be carefully checked to determine that it would operate properly and perform its intended
functions. Check for alignment and binding of moving parts, for broken parts or mounting
fixtures, or for any other condition that may affect proper operation. Any part that is damaged
should be repaired or replaced by a qualified technician.
2. When servicing, use only identical replacement parts. Only use accessories intended for use
with this tool. Replace damaged parts immediately.
3. Keep the tool clean. Wipe the tool with a clean cloth and periodically blow out all areas with
compressed air. If compressed air is not available, use a brush to remove dust from all areas.
Do not use harsh chemicals or solvents to clean the tool. These chemicals could seriously
damage the plastic housing.
CAUTION! Do not at any time let brake fluids, gasoline, petroleum-based products,
penetrating oils, etc., come in contact with plastic parts. Chemicals can damage, weaken
or destroy plastic which may result in serious personal injury.
4. Regularly inspect all mountings and screws to ensure tightness. Should any screws become
loose, tighten immediately.
5. If repairs are required, bring your tool to an authorized service center.
6. Keep the vent passage clear from dirt. Clean off the accumulated dust and oil dirt periodically.
7. During normal operation, if anything happens, the power supply should be cut off at once
and the tool should be checked and repaired.
8. Clean the tool after each use.
CAUTION! Only a qualified service technician should repair the tool.
CLEANING
Electric tools used on fiberglass material, wallboard, spackling compounds, or plaster are subject to
accelerated wear and possible premature failure because the fiberglass chips and grindings are highly
abrasive to bearings, brushes, commutators, etc. Consequently, we do not recommend using this tool
for extended work on these types of materials. However, if you do work with any of these materials, it is
extremely important to clean the tool using compressed air.
LUBRICATION
This tool is permanently lubricated at the factory and requires no additional lubrication.
STORAGE
When storing, always remove the battery pack from the tool. Keep the tool and its accessories in a
clean, dry location and out of the reach of children.
DISPOSING OF THE TOOL
1. If your tool has become damaged beyond repair, do not throw it out. Bring it to the
appropriate recycling facility.
2. Do not incinerate battery packs. Battery packs may explode when exposed to high heat.

Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel
afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
V 4,0 8530826
Trousse de perceuse
sans l de 18 V Ni-Cd
de 3/8 po

2 En cas de questions techniques, appelez le 1-800-665-8685
V 4,0 8530826
Trousse de perceuse
sans l de 18 V Ni-Cd
de 3/8 po
SPÉCIFICATIONS
Type Perceuse/tournevis sans fil
Taille du mandrin 3/8 po
Vitesse à vide 0 à 550 tours par minute (tr/min)
Réglages de couple 16
Type de pile Ni-Cd
Quantité de pile 2
Temps de charge de la pile 3 heures
Caractéristiques Mandrin sans clé de 3/8 po
16 réglages de couple/embrayage
Frein électrique
Lampe de travail à DÉL intégrée
Niveau à bulle à bord
Plateau magnétique pour forets
Prise pistolet caoutchoutée qui ne glisse pas
Contenu Comprend 2 piles, chargeur, ensemble de forets d’entraînement
pour perceuse/tournevis à 13 pièces et coffret de rangement.
CONSIGNES DE SÉCURITÉ IMPORTANTES
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d’utiliser cet outil.
L’utilisateur doit respecter les précautions de base lorsqu’il utilise cet outil afin de réduire le risque
de blessure et/ou de dommage à l’équipement. Avant de permettre à un autre individu d’utiliser cet
outil, assurez-vous qu’il est avisé de toutes les consignes de sécurité.
AVERTISSEMENT ! Les avertissements, les mises en garde et les instructions mentionnés dans ce
manuel d’instructions ne peuvent couvrir toutes les conditions et situations pouvant se produire.
L’opérateur doit faire preuve de bon sens et prendre toutes les précautions nécessaires afin
d’utiliser l’outil en toute sécurité.

Visitez www.princessauto.com pour plus d'informations 3
8530826 V 4,0
Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po
REMARQUE : Conservez ce manuel qui contient les avertissements de sécurité, les précautions et les
instructions d’inspection et de fonctionnement.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre et
bien éclairée.
2. Lorsque vous utilisez l’outil à partir d’une position élevée, soyez attentifs aux gens ou aux
choses qui se trouvent en dessous de vous.
3. N’utilisez pas d’outils électriques en présence de gaz ou de liquides inflammables.
4. Assurez-vous que les personnes qui ne portent pas l’équipement de sécurité approprié ne se
trouvent pas à proximité de l’aire de travail.
REMARQUE : Minimisez les distractions au sein de l’environnement de travail. Les
distractions peuvent causer une perte de contrôle de l’outil.
5. Utilisez des brides ou un autre moyen pratique pour fixer la pièce à travailler sur une plate-
forme stable. Une pièce à travailler tenue dans les mains ou appuyée contre le corps est
instable et risque d’entraîner une perte de contrôle.
6. Gardez toujours les outils dans un endroit verrouillé et hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
ATTENTION ! Portez de l’équipement de protection homologué par l’Association canadienne de
normalisation (CSA) ou l’American National Standards Institute (ANSI) quand vous utilisez l’outil.
1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections
pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la
tête. Portez toujours des lunettes de sécurité étanches approuvées par l’ANSI qui offrent
une protection frontale et latérale. Protégez-vous les mains à l’aide de gants appropriés.
Protégez-vous la tête de la chute d’objets en portant un casque de protection. Portez
un masque antipoussières ou un appareil respiratoire approuvé par l’ANSI lorsque vous
travaillez où il y a des poussières et des vapeurs provenant du métal, du bois ou de produits
chimiques. Portez des bouchons d’oreille approuvés par l’ANSI. Des vêtements de protection
non conducteurs d’électricité et des chaussures antidérapantes sont recommandés pour le
travail. Pour éviter les blessures dues aux chutes d’objets, portez des chaussures à
embout d’acier.
2. Gardez le contrôle de l’outil, de vos mouvements et de l’environnement de travail pour éviter
les blessures ou le bris de l’outil. Restez alerte, portez attention à vos gestes et faites preuve
de bon sens.
3. Tenez les vêtements, les bijoux, les cheveux, etc. à l’écart des pièces mobiles pour éviter de
les faire coincer.
4. N’utilisez pas l’appareil ou l’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou
de médicaments.
5. N’utilisez pas l’outil si vous devez étirer les bras pour vous en servir. Une stabilité et un
équilibre appropriés sont nécessaires afin d’avoir un meilleur contrôle de l’outil en cas de
situations inattendues.
6. Utilisez des serre-joints ou un autre moyen pratique pour fixer la pièce à travailler sur une
plateforme stable. Une pièce à travailler tenue dans les mains ou appuyée contre le corps
n’est pas stable et risque d’entraîner une perte de contrôle et des blessures.

4 En cas de questions techniques, appelez le 1-800-665-8685
V 4,0 8530826
Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
1. Éloignez les mains et les doigts de la zone de perçage. Toute partie du corps venant en
contact avec des pièces mobiles peut subir des blessures.
2. Lorsque vous utilisez l’outil, il est important de vous protéger correctement les yeux et les
oreilles, en plus de porter des gants protecteurs.
3. Protégez vos poumons. Portez un écran facial ou un masque antipoussières si l’opération se
déroule dans un milieu poussiéreux ou si elle libère de la poussière.
4. Pour conserver un contrôle total de l’outil, tenez fermement votre outil avec vos deux mains.
Ne placez jamais une main par-dessus un évent. Pour assurer à l’outil sa durée de vie utile
normale, le moteur doit toujours être suffisamment refroidi.
5. Ne dirigez jamais l’outil vers votre personne. En cas de glissement, une partie de votre corps
pourrait venir en contact avec des pièces mobiles.
6. Ne forcez jamais l’outil. Une pression excessive pourrait recourber ou casser l’outil ou
l’accessoire, ce qui causerait des dommages de l’outil ou de la pièce à travailler ainsi que des
blessures graves. Si votre outil fonctionne correctement lorsqu’il n’y a aucune charge, mais
non lorsqu’elle est soumise à une charge, cela signifie qu’une pression excessive est utilisée.
7. Cet outil ne s’arrêtera pas immédiatement. Ne posez pas l’outil sur une surface ou ne le
laissez pas sans surveillance avant qu’il ne s’immobilise. Une pièce mobile pourrait faire
sauter l’outil ou s’agripper à une surface et vous pourriez perdre la maîtrise de l’outil.
8. Tenez l’outil par les surfaces de prise isolées, lors d’une opération dans laquelle le perçage
risque de toucher un câblage dissimulé ou le cordon du chargeur. Le contact avec un fil
électrique « sous tension » rend les pièces métalliques de l’outil exposées « conductrices »
et l’opérateur risque de ressentir un choc.
9. Utilisez un appareil respiratoire antipoussière approprié lorsque vous travaillez pendant une
période prolongée. Il vous aidera à prévenir l’aspiration des fines particules produites durant
le travail.
10. Après avoir changé les embouts et les accessoires ou effectué des réglages, assurez-vous
que le mandrin et tout autre dispositif réglé sont bien serrés. Les dispositifs de réglage
desserrés seront projetés avec violence.
11. Utilisez toujours l’accessoire du format approprié en fonction du mandrin. Si le format du
mandrin est plus grand que la tige de l’accessoire, il ne pourra retenir la tige correctement, ce
qui pourrait entraîner des blessures pour l’utilisateur, des dommages à l’outil ou à la pièce
à travailler.
12. Vérifiez toujours si les forets, les pierres à meuler, les meules de coupe, etc. sont
endommagés avant chaque utilisation. Les accessoires endommagés peuvent se casser
pendant l’utilisation et causer des blessures graves.
13. N’utilisez jamais des forets émoussés ni endommagés. Les embouts affûtés doivent être
manipulés avec soin. Les embouts endommagés peuvent casser pendant leur utilisation. Les
embouts émoussés obligent qu’on applique davantage de force au niveau de l’outil, ce qui
pourrait possiblement provoquer un bris de l’embout.
14. Ne touchez jamais les embouts pendant ou immédiatement après l’utilisation. Après
l’utilisation, les embouts sont trop chauds pour être touchés sans protection.

Visitez www.princessauto.com pour plus d'informations 5
8530826 V 4,0
Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po
SÉCURITÉ EN ÉLECTRICITÉ
1. Débranchez la source d’énergie. Débranchez l’outil de la source d’énergie lorsqu’il n’est pas
utilisé et avant le nettoyage, l’entretien ou le remplacement de pièces ou d’accessoires.
2. Protégez-vous contre les chocs électriques lorsque vous travaillez en présence d’équipement
électrique. Évitez le contact entre votre corps et les surfaces reliées à la terre comme les
tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque plus élevé de choc électrique
si votre corps est mis à la terre.
3. Les outils à double isolation sont munis d’une fiche polarisée (une broche est plus large
que l’autre). Cette fiche s’insérera dans une prise polarisée dans une direction seulement. Si
la fiche ne s’insère pas complètement dans la prise, tournez-la. Si elle ne s’insère toujours
pas, contactez un électricien qualifié pour faire installer une prise polarisée. Ne modifiez
pas la fiche de quelque façon que ce soit. L’isolant double élimine le besoin d’un cordon
d’alimentation à trois fils mis à la terre et d’une source d’énergie mis à la terre.
4. Les outils mis à la terre doivent être branchés dans une prise qui est correctement installée et
mise à la terre conformément à tous les codes et à tous les règlements. Ne retirez jamais la
broche de masse et ne modifiez jamais la fiche. N’utilisez pas de fiche d’adaptation. Consultez
un électricien qualifié si vous doutez de la mise à la terre appropriée d’une prise. En cas de
défaillance électronique ou de bris de l’outil, la mise à la terre procure un trajet de faible
résistance pour éloigner l’électricité de l’utilisateur.
5. N’utilisez pas le cordon de manière abusive. Ne transportez jamais l’outil par le cordon et
ne tirez jamais sur celui-ci pour enlever la fiche de la prise. Gardez le cordon d’alimentation
à l’écart des sources de chaleur, de l’huile, des rebords coupants ou des pièces mobiles.
N’utilisez pas cet outil si le cordon d’alimentation est effilé ou endommagé. Remplacez
immédiatement les cordons endommagés. Les cordons endommagés augmentent le risque
de choc électrique. Ne modifiez pas la fiche de quelque façon que ce soit.
6. Si vous utilisez un outil électrique à l’extérieur, utilisez une rallonge d’extérieur identifiée
« W-A » ou « W ». Ces rallonges sont approuvées pour un usage extérieur et réduisent le
risque de choc électrique. Utilisez avec un disjoncteur de fuite à la terre (GFCI). Si l’utilisation
d’un outil électrique dans un lieu humide est inévitable, l’usage d’un disjoncteur de fuite à la
terre réduit le risque de choc électrique. Il est recommandé que le disjoncteur de fuite à la
terre possède un courant résiduel nominal de 30 mA ou moins.
7. Évitez d’utiliser une rallonge excessivement longue. Choisissez une rallonge appropriée à la
situation, car une rallonge trop longue qui traîne sur le plancher peut être plus dangereuse
qu’utile. L’usage d’une rallonge trop longue ou trop mince peut endommager l’outil. Déroulez
la rallonge au complet pour l’empêcher de surchauffer.
8. Disposez le cordon électrique de façon qu’il ne touche pas l’outil et qu’il ne risque pas de se
prendre dans la pièce à travailler. Le cordon doit toujours se trouver derrière l’outil.

6 En cas de questions techniques, appelez le 1-800-665-8685
V 4,0 8530826
Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po
CONSIGNES DE SÉCURITÉ RELATIVES AU CHARGEUR DE BATTERIE
1. Un outil alimenté par batteries internes ou par un bloc-pile séparé doit être alimenté
uniquement avec la batterie comprise. Par exemple, ne combinez pas des marques
différentes d’outils et de batteries et n’utilisez pas d’adaptateurs afin de pouvoir utiliser un
bloc-pile présentant une tension différente. L’utilisation d’un autre bloc-pile pourrait causer
un incendie.
2. Les batteries doivent être rechargées uniquement au moyen du chargeur compris. Un
chargeur qui convient à un certain type de batterie risque de provoquer un feu si on l’utilise
pour une batterie d’un type différent.
3. Si la durée de fonctionnement est devenue excessivement courte, arrêtez immédiatement
l’utilisation de l’outil. Cette utilisation prolongée risquerait d’entraîner une surchauffe,
éventuellement des brûlures et même une explosion.
4. N’essayez pas d’utiliser un transformateur élévateur, un générateur, ni une prise
d’alimentation électrique en c.c.
5. Placez le chargeur sur une surface plane ininflammable et à l’écart des matières inflammables
afin de charger le bloc-pile.
6. Réglez le commutateur de gâchette de l’outil à la position OFF (arrêt) avant d’installer ou
d’enlever le bloc-pile. Ceci empêchera les blessures attribuables à des
démarrages accidentels.
7. N’utilisez pas le chargeur de batteries dans des endroits humides ou mouillés.
8. Ne remisez pas les blocs-piles dans des contenants ou des endroits présentant des objets de
métal libres. Les bornes du bloc-pile pourraient être court-circuités s’ils viennent en contact
avec des objets de métal. En plus d’endommager le bloc-pile, vous augmentez les
risques d’incendie.
9. Ne faites pas fonctionner le chargeur s’il a reçu un coup brutal, s’il est tombé ou s’il a été
endommagé de quelque manière que ce soit. Confiez le chargeur à un technicien de
service qualifié.
10. Ne démontez pas le chargeur ni le bloc-pile. Confiez le chargeur ou le bloc-pile à un
technicien de service qualifié lorsqu’il faut procéder à son entretien ou à sa réparation.
11. Ne chargez pas le bloc-pile si la température est inférieure à 10 °C (50 °F) ou au-dessus
de 40 °C (104 °F). Entreposez l’outil et le bloc-pile dans un endroit où la température ne
dépassera pas 50 °C (122 °F). Cela est important afin de prévenir les dommages graves au
niveau des cellules de la pile.
REMARQUE : Avant d’utiliser votre outil pour la première fois, déchargez la batterie et chargez ensuite
complètement le bloc-pile.
AVERTISSEMENT ! Une pile peut causer un flux de courant important, une surchauffe,
éventuellement des brûlures et même une panne de l’outil.
AVERTISSEMENT ! Une tension de 120 V est présente au niveau des bornes de chargement. Évitez
de les toucher avec des objets conducteurs. Un choc électrique ou une électrocution peut en
résulter. Évitez que du liquide n’entre dans le chargeur. Un choc électrique peut en résulter.
AVERTISSEMENT ! Ne brûlez jamais les batteries, puisqu’elles peuvent exploser dans le feu.
Ne chargez pas les batteries fuyantes. Seul un technicien de service qualifié devrait procéder à
l’entretien du bloc-pile. Communiquez avec les autorités locales responsables des déchets solides
pour connaître la façon d’éliminer ou de recycler correctement le bloc-pile.

Visitez www.princessauto.com pour plus d'informations 7
8530826 V 4,0
Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po
UTILISATION ET ENTRETIEN DE L’OUTIL
AVERTISSEMENT ! N’utilisez pas cet outil si la gâchette ne fonctionne pas correctement.
L’utilisation de tout outil qui ne peut pas être contrôlé à l’aide de l’interrupteur de MARCHE/ARRÊT
est dangereuse et l’outil doit être réparé.
1. Utilisez le bon outil pour la tâche à effectuer. Maximisez la performance de l’outil et la
sécurité en utilisant l’outil pour des travaux pour lesquels il a été conçu.
2. Ne modifiez pas cet outil et ne l’utilisez pas à des fins pour lesquelles il n’a pas été conçu.
3. Ce produit est conçu pour une utilisation spécifique.
Il ne faut pas :
a. Modifier ou altérer l’outil; toutes les pièces et tous les accessoires sont conçus avec des
dispositifs de sécurité intégrés qui seront compromis s’ils sont modifiés.
b. Utiliser l’outil à des fins auxquelles il n’a pas été conçu.
4. N’utilisez pas l’outil si l’interrupteur à gâchette ne parvient pas à le mettre en marche ou à
l’arrêter. Tout outil qui ne peut être contrôlé à l’aide de l’interrupteur à gâchette constitue un
danger et doit être réparé ou remplacé par un centre de service autorisé.
DÉBALLAGE
1. Retirez soigneusement l’outil de l’emballage.
2. Conservez les matériaux d’emballage jusqu’à ce que vous ayez inspecté l’outil avec soin et
jusqu’à ce que vous ayez installé ou utilisé celui-ci de manière satisfaisante.
3. Inspectez les pièces attentivement pour vous assurer que l’outil n’a pas été endommagé
pendant son transport.
IDENTIFICATION DES PIÈCES
1 Mandrin sans clé
2 Anneau de serrage
3 Niveau à bulle
4 Lampe de travail à DÉL
5 Interrupteur à gâchette
6 Commutateur d’inversion
7 Plateau magnétique
8 Bloc-pile

8 En cas de questions techniques, appelez le 1-800-665-8685
V 4,0 8530826
Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po
UTILISATION
CHARGEMENT DE L’OUTIL
Figure 1.
REMARQUE :
a. Vérifiez toujours si la source d’énergie correspond à la tension indiquée sur la
plaque des données nominales.
b. Utilisez uniquement le chargeur de piles compris dans cette trousse pour recharger
vos piles.
c. Utilisez uniquement la source d’énergie de 120 V c.a.
d. Chargez complètement les piles avant d’utiliser la perceuse pour la première fois.
1. Branchez l’adaptateur mural (no2) au socle de charge (no3).
2. Branchez l’adaptateur mural (no2) à une source d’énergie de 120 V c.a. Le témoin rouge sur
le chargeur s’allumera, indiquant ainsi qu’il est sous tension.
3. Insérez la pile (no1) dans la fente sur le socle de charge (no3). Assurez-vous que la pile
repose solidement dans le socle. Le témoin vert sur le chargeur s’allumera, indiquant que la
pile est en cours de chargement.
4. Chargez la pile pendant 3 heures avant la première utilisation et après une utilisation normale.
Si vous avez utilisé la perceuse de façon continue alors que la pile est complètement
déchargée, il pourrait falloir jusqu’à 5 heures pour la recharger complètement.
5. Les témoins vert et rouge resteront allumés, et ce, même une fois le chargement complété.
6. Les piles peuvent devenir chaudes en cours de chargement. Ceci est normal.
7. Si la pile est chaude après une utilisation continue dans la perceuse, laissez-la refroidir à la
température ambiante. Cela permettra de prolonger la durée de vie de vos piles.
8. Autres conseils permettant de prolonger la durée de vie des piles : Ne rangez pas les piles
lorsqu’elles sont complètement déchargées. Chargez les piles avant de les ranger. Si la
perceuse doit rester inutilisée sur une période prolongée, retirez les piles et
chargez-les régulièrement.
AVERTISSEMENT ! Débranchez toujours le bloc-pile de l’outil avant de procéder à l’assemblage, à
l’ajustement ou au changement d’accessoires.
AVERTISSEMENT ! Assurez-vous toujours de fermer l’outil avant d’insérer ou d’enlever le bloc-pile.

Visitez www.princessauto.com pour plus d'informations 9
8530826 V 4,0
Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po
INSTALLATION OU DÉPOSE DU BLOC-PILE
Figure 2.
1. Pour installer le bloc-pile, insérez celui-ci dans le boîtier de la perceuse de la façon indiquée à
la figure 3. Insérez toujours le bloc-pile jusqu’au fond jusqu’à ce qu’il s’enclenche en position
en laissant entendre un léger déclic. Tirez légèrement sur la pile pour vous assurer qu’elle est
bloquée en position et qu’elle ne tombera pas de façon accidentelle de la perceuse, entraînant
ainsi des blessures.
2. Ne forcez pas pour insérer le bloc-pile. Si le bloc-pile ne glisse pas facilement, c’est qu’il
n’est pas inséré correctement.
3. Pour retirer le bloc-pile, tirez-le hors de l’outil tout en appuyant sur les languettes (no1) de
chaque côté du bloc.
INTERRUPTEUR À GÂCHETTE
1. Actionnez la perceuse en appuyant sur l’interrupteur à gâchette.
2. Enfoncez davantage l’interrupteur pour augmenter la vitesse et le couple.
3. Utilisez l’interrupteur de marche arrière (voir la pièce no6) pour modifier le sens de rotation
de la perceuse.
REMARQUE : Assurez-vous que la gâchette est déclenchée et que l’appareil s’est arrêté
complètement avant de modifier le sens de rotation. Autrement, l’appareil pourrait subir
des dommages.
4. L’interrupteur de marche arrière présente trois positions : Marche avant, marche arrière et
position neutre (central).
REMARQUE : Rangez toujours l’outil en position neutre (verrouillée).
5. Vérifiez toujours le sens de rotation avant de commencer votre travail.
LAMPE DE TRAVAIL À DÉL
L’outil est muni d’une lampe de travail à DÉL intégrée qui permet d’éclairer l’aire de travail. La lampe de
travail s’allume automatiquement lorsque vous appuyez sur l’interrupteur à gâchette.

10 En cas de questions techniques, appelez le 1-800-665-8685
V 4,0 8530826
Trousse de perceuse sans fil de 18 V Ni-Cd de 3/8 po
FREIN ÉLECTRIQUE
La perceuse est munie d’un frein électrique. À l’instar des réglages de couple, un frein électrique
constitue un autre élément de commande qu’on utilise dans le cadre des différentes opérations. Si
l’outil refuse continuellement de s’arrêter après avoir libéré l’interrupteur à gâchette, demandez à un
technicien de service qualifié d’examiner l’outil.
NIVEAU
La perceuse est munie d’un niveau à bulle qui est placé sur le dessus du boîtier du moteur. Ce niveau
vous aide à maintenir la perceuse de niveau en cours d’utilisation.
MANDRIN
1. Votre perceuse est munie d’un mandrin sans clé qui vous permet de remplacer rapidement
les forets sans faire appel à d’autres outils.
2. Pour insérer ou remplacer des forets, placez l’interrupteur de marche arrière à la position
neutre (centre). Tenez le collet du mandrin d’une main et tournez le corps du mandrin pour le
serrer ou le desserrer.
3. Assurez-vous toujours que les forets sont retenus solidement entre les mâchoires du
mandrin. Ne tentez jamais d’actionner un foret qui oscille, qui est instable ou qui est brisé.
AVERTISSEMENT ! Assurez-vous que le foret est inséré bien droit dans les mâchoires du mandrin.
N’insérez pas le foret dans les mâchoires du mandrin en position inclinée pour ensuite le serrer. Le
foret pourrait être éjecté de la perceuse, pouvant entraîner ainsi des blessures corporelles graves.
RÉGLAGES DE L’EMBRAYAGE (COUPLE)
1. Lors de l’installation de vis, vous pouvez ajuster le couple maximal que produira la perceuse.
2. Cette fonction permet d’empêcher d’arracher les filets et de briser les vis ou de visser les vis
à la profondeur qui convient à votre projet.
3. Réglez l’anneau d’embrayage sur l’avant de la perceuse aux positions de 1 (plus léger)
à 16 (plus lourd). La position 16 permet un entraînement direct (couple illimité) et sert
principalement aux opérations de perçage.
4. De façon générale, vous constaterez que les réglages inférieurs sont plus pratiques lorsqu’on
doit installer de petites vis, alors que les réglages supérieurs le sont davantage pour les
grosses vis.
INSTALLATION DES VIS EN GÉNÉRAL
1. Fixez votre pièce à travailler.
2. Percez des avant-trous pour les vis plus grosses ou pour visser des vis dans le bois franc.
3. Exercez une pression suffisante pour commencer à visser et continuez ensuite de visser. Ne
forcez pas la vis. Laissez l’outil faire le travail.
4. Utilisez une vitesse qui n’arrachera pas la tête de la vis et qui ne brisera pas la vis. Assurez-
vous de rester en équilibre.
