PR electronics 9202 Series User manual

9202
Pulse isolator
Nr. 9202V104-DK
Produktversion: 9202-003

1341
PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturudsving,
og alle produkter opfylder de strengeste internationale standarder.
Vores motto »Signals the Best« er indbegrebet af denne filosofi – og
din garanti for kvalitet.
PR electronics A/S oers a wide range of analogue and digital
signal conditioning modules for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Modules. You can trust our products in
the most extreme environments with electrical noise, vibrations and
temperature fluctuations, and all products comply with the most
exacting international standards. »Signals the Best« is the epitome
of our philosophy – and your guarantee for quality.
PR electronics A/S ore une large gamme de produits pour le
traitement des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux acheurs, des isolateurs aux
interfaces SI, jusqu’aux modules universels. Vous pouvez compter
sur nos produits même dans les conditions d’utilisation sévères,
p.ex. bruit électrique, vibrations et fluctuations de température.
Tous nos produits sont conformes aux normes internationales les
plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.
PR electronics A/S verfügt über ein breites Produktprogramm an
analogen und digitalen Signalverarbeitungsmodule für die in-
dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner, und
Universalgeräte. Sie können unsere Geräte auch unter extremen
Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen
und Temperaturschwingungen vertrauen, und alle Produkte von
PR electronics werden in Übereinstimmung mit den strengsten
internationalen Normen produziert. »Signals the Best« ist Ihre
Garantie für Qualität!
DK
UK
FR
DE

9202 - Product Version 9202-003 1
Advarsel...................................................................................................... 2
Signaturforklaring................................................................................... 2
Sikkerhedsregler ..................................................................................... 2
Afmontering af system 9000............................................................ 4
Avancerede features ............................................................................. 5
Anvendelse................................................................................................ 5
Teknisk karakteristik ............................................................................. 5
Applikationer ............................................................................................ 6
PR 4501 Display- / programmeringsfront.................................... 7
Bestillingsskema 9202B...................................................................... 8
Elektriske specifikationer.................................................................... 8
Konfigurering af kabelfejlscheck...................................................... 10
Funktionsbeskrivelse............................................................................ 11

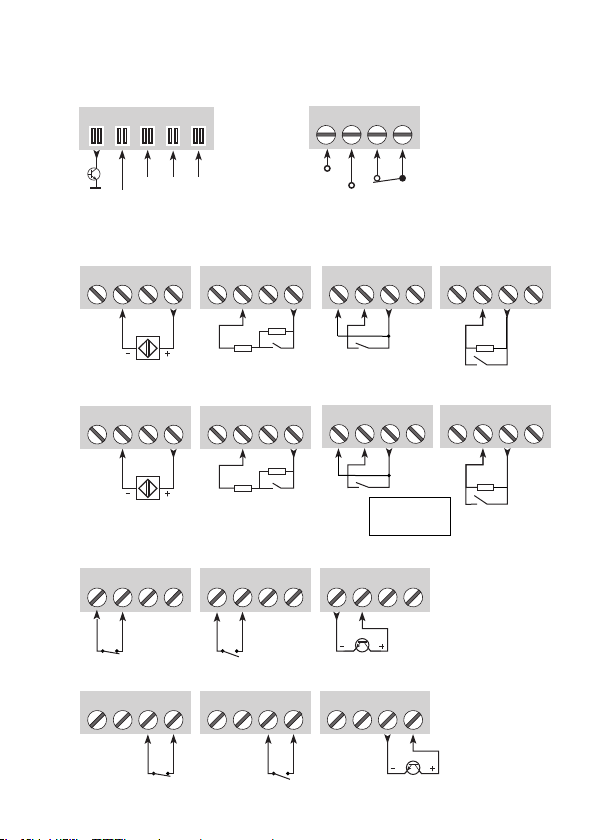

Tilslutninger.............................................................................................. 12

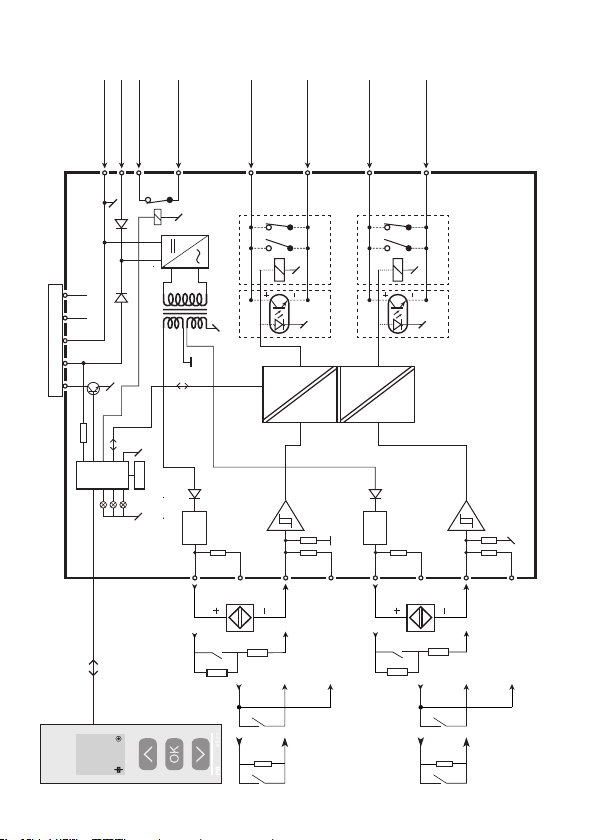

Blokdiagram .............................................................................................. 13
Visning af signal- og kabelfejl uden displayfront...................... 14
Programmering / betjening af trykknapper ................................. 15
Rullende hjælpetekster i displaylinie 3......................................... 17
Rutediagram ............................................................................................. 18
Rutediagram, Avancerede indstillinger (ADV.SET) .................... 19
Appendix.................................................................................................... 20
IECEx Installation Drawing.............................................................. 21
ATEX Installationstegning............................................................... 23
FM Installation Drawing ................................................................... 25
INMETRO Installation Drawing...................................................... 27
Safety Manual....................................................................................... 29
PULSE ISOLATOR
9202
INDHOLD

2 9202 - Product Version 9202-003
SIGNATURFORKLARING
Trekant med udråbstegn: Læs manualen før installation og idriftsættelse
af modulet for at undgå hændelser, der kan føre til skade på personer eller
materiel.
CE-mærket er det synlige tegn på modulets overensstemmelse med EU-
direktivernes krav.
Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til
isolation.
Ex - Modulet er godkendt efter ATEX-direktivet til brug i forbindelse med
installationer i eksplosionsfarlige områder.
SIKKERHEDSREGLER
DEFINITIONER:
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og 50...1000
Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerheds-
mæssigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med
indholdet af denne manual.
ADVARSEL
Følgende operationer bør kun udføres på modulet i spændingsløs
tilstand og under ESD-sikre forhold:
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.
Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.
ADVARSEL
Modulets frontplade må ikke åbnes, da dette vil medføre skade
på stikforbindelsen til display- / programmeringsfronten PR 4501.
Modulet indeholder ingen DIP-switche eller jumpere.

9202 - Product Version 9202-003 3
MODTAGELSE OG UDPAKNING
Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modulty-
pen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er mon-
teret på blivende plads.
MILJØFORHOLD
Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
ud over de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Modulet skal installeres i forureningsgrad 2 eller bedre.
Modulet er designet til at være sikkert mindst op til en højde af 2000 m.
INSTALLATION
Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk,
advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til
den lokale forhandler eller alternativt direkte til:
PR electronics A/S
www.prelectronics.dk
Ved tilslutning af flerkorede ledninger med farlig spænding skal ledningsenderne
forsynes med ledningstyller.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdiagram-
met og sideskiltet.
Modulet er forsynet med skrueterminaler og skal forsynes fra en dobbeltisole-
ret/ forstærket isoleret spændingsforsyning. En afbryder placeres let tilgængeligt
og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at
den afbryder spændingen til modulet.
Ved installation på Power Rail 9400 bliver forsyningsspændingen leveret af
Power Control Unit type 9410.
Produktionsår fremgår af de to første cifre i serienummeret.
KALIBRERING OG JUSTERING
Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs-
sigt korrekte værktøjer og instrumenter.

4 9202 - Product Version 9202-003
BETJENING UNDER NORMAL DRIFT
Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det
er let at betjene.
RENGØRING
Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand.
ANSVAR
I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede
salgsaftale, mod PR electronics A/S.
AFMONTERING AF SYSTEM 9000
Billede 1:
Modulet frigøres fra power railen ved
at løfte i den nederste lås.

9202 - Product Version 9202-003 5
PULSE ISOLATOR
9202
• Interface for NAMUR-følere og kontakter
• Udvidet autodiagnosticering og kabelfejlsdetektering
• 1 eller 2 kanaler
• Kan forsynes separat eller installeres på power rail,
PR type 9400
• SIL 2-certificeret via Full Assessment
Avancerede features
• Konfigurationogmonitoreringviaaftageligdisplayfront(PR4501).
• ValgafdirekteellerindirektefunktionforhverkanalviaPR4501.
• Avanceretmonitoreringafinternkommunikationoggemtedata.
• Mulighedforredundantforsyningviapowerrailog/ellerseparatforsyning.
• SIL2-funktionalitetenskalaktivttilvælgesviamenupunkt.
Anvendelse
• 9202kanmonteresisikkertområdesamtizone2/division2ogmodtagesig-
naler fra zone 0, 1, 2, 20, 21, 22 & M1 / Class I/II/III, Div. 1, Gr. A-G.
• ImpulsisolatortiloverførselafsignalerfraNAMUR-følereogmekaniskekontak-
ter placeret i eksplosionsfarligt område til sikkert område.
• Overvågningaffejlsituationerogkabelbrudviadetindividuellestatusrelæog/
eller kollektivt elektronisk signal via power rail.
• 9202erkonstrueret,udvikletogcertificerettilbrugiSIL2-installationeriht.
kravene i IEC 61508.
Teknisk karakteristik
• 1grønog2gule/rødeLEDsifrontindikerernormaldriftogfunktionsfejl.
• 2,6kVACgalvaniskisolationmellemindgange/udgange/forsyning.

NAMUR
Opto +
14
13
12
11
Opto -
Opto -
Opto +
44
43
42
41
NAMUR
31
32
33
34
54
53
52
51
+
-
Rp
Rs
Rp
+
-
Rp
Rs
Rp
6 9202 - Product Version 9202-003

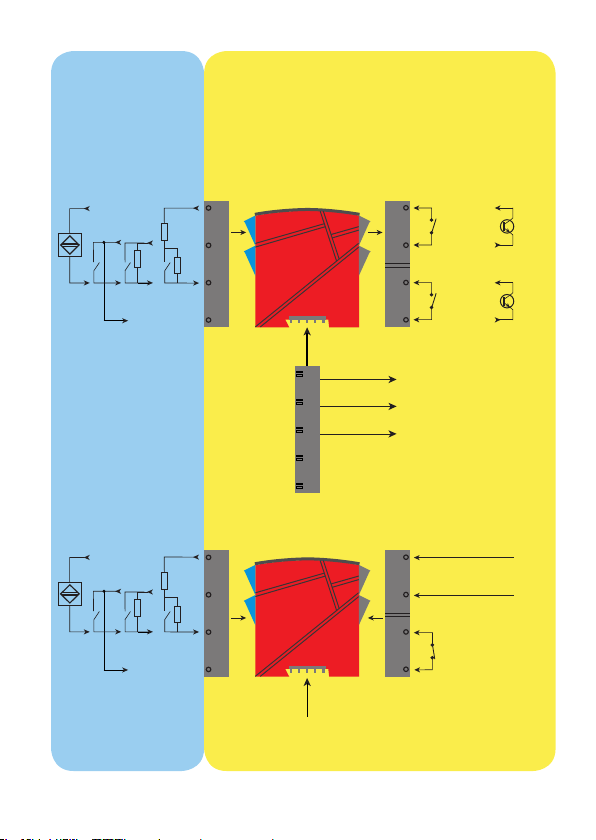

APPLIKATIONER
Zone 0, 1, 2,
20, 21, 22, M1 &
Cl. I/II/III, div. 1
gr. A-G Zone 2 / Cl. 1, div. 2, gr. A-D eller sikkert område
Indgangssignaler:
Mekanisk
kontakt
Kanal 1:
Udgangssignaler:
Kanal 2:
Mekanisk
kontakt
Relæ
Relæ
Relæ
Kanal 1:
N.O. eller
N.C.
Relæ
Kanal 2:
N.O. eller
N.C.
Forsyningsspændinger:
Rail, +24 VDC
Rail, Gnd.
Statusrelæ-signal
Modulstatus
Modulstatus
Gnd. -
Forsyning +19,2...31,2 VDC
Forsyning via
power rail
N.C.
Kanal 2:
Kanal 1:
Power rail

9202 - Product Version 9202-003 7
PR 4501 DISPLAY- / PROGRAMMERINGSFRONT
Funktionalitet
Den enkle menustruktur og de forklarende hjælpetekster
leder dig automatisk gennem opsætningen og gør produktet
meget enkelt at anvende. Se beskrivelse af funktioner og
opsætningsmuligheder under afsnittet ”Programmering /
betjening af trykknapper”.
Anvendelse
• Kommunikationsinterfacetilændringafdriftsparametrei9202.
• Somfastmonteretdisplaytilvisualiseringafprocesdataogstatus.
Teknisk karakteristik
• FireliniersLCD-display,linie1(5,57mmhøj)viserhverkanalsstatus(OKeller
fejl). Linie 2 (3,33 mm høj) viser kanal 1’s udgang (ON / OFF), linie 3 (3,33 mm
høj) viser kanal 2’s udgang (ON / OFF) og linie 4 viser, om modulet er SIL-låst.
Statisk prik = SIL-låst og blinkende prik = ikke SIL-låst. Linie 4 viser også status
for relæ 1 og relæ 2.
• Foratundgåuautoriseretbrugkankonfigurationenbeskyttesmedetpass-
word.
Montage / installation
• Klikkespåfrontenaf9202.

8 9202 - Product Version 9202-003
4501 = Display- / programmeringsfront
4511 = Modbus kommunikationsfront
9400 = Power rail
Elektriske specifikationer
Specifikationsområde............................................. -20...+60°C
Lagringstemperatur................................................ -20...+85°C
Fælles specifikationer:
Forsyningsspænding.............................................. 19,2...31,2 VDC
Max. forbrug............................................................... ≤3 W (2 kanaler)
Sikring........................................................................... 400 mA T / 250 VAC
Isolationsspændinger, test / drift
Indgange / udgange / forsyning.............. 2,6 kVAC / 300 VAC forstærket
Udgang 1 til udgang 2................................. 1,5 kVAC / 150 VAC forstærket
Statusrelæ til forsyning............................... 1,5 kVAC / 150 VAC forstærket
Kommunikationsinterface.................................... Programmeringsfront 4501
Reaktionstid for kabelfejl..................................... < 200 ms
Kalibreringstemperatur ......................................... 20...28°C
Hjælpespændinger:
NAMUR-forsyning.................................................... 8 VDC / 8 mA
Vibration, IEC 60068-2-6..................................... Test Fc, 1 g, 2...100 Hz
Vibration vedvarende, IEC 60068-2-64......... Test Fh, 1 g, 3...100 Hz
Ledningskvadrat (min. / max.) ............................ 0,13...2,08 mm2 / AWG 26...14
flerkoret ledning
Klemskruetilspændingsmoment........................ 0,5 Nm
Relativ luftfugtighed ............................................. < 95% RH (ikke kond.)
Mål, uden displayfront (HxBxD)......................... 109 x 23,5 x 104 mm
Mål, med displayfront (HxBxD).......................... 109 x 23,5 x 116 mm
Kapslingsklasse........................................................ IP20
Vægt ............................................................................. 170 g / 185 g med 4501
Bestillingsskema 9202B
Type Kontakt Kanaler
9202B Opto........ : 1
Relæ N.O.... : 2
Relæ N.C. ... : 3
Enkelt ....: A
Dobbelt...: B

9202 - Product Version 9202-003 9
Indgange:
Følertyper:
NAMUR i henhold til...................................... EN 60947-5-6
Mekanisk kontakt med
serie- (Rs) og parallelmodstand Rp):
Rs.......................................................................... Nom. 750 Ω
Rp.......................................................................... Nom. 15 kΩ
Frekvensområde....................................................... 0...5 kHz
Min. impulslængde.................................................. > 0,1 ms
Indgangsmodstand ................................................. Nom. 1 kΩ
Trig-niveau, signal................................................... < 1,2 mA, > 2,1 mA
Trig-niveau, kabelfejl.............................................. < 0,1 mA, > 6,5 mA
Udgange:
Relæudgange:
Statusrelæ:
Max. spænding................................................ 125 VAC / 110 VDC
Max. strøm......................................................... 0,5 A AC / 0,3 A DC
Max. effekt........................................................ 62,5 VA / 32W
Relæudgange:
Max. frekvens .................................................. 20 Hz
Max. spænding................................................ 250 VAC / 30 VDC
Max. strøm......................................................... 2 A AC / 2A DC
Max. effekt........................................................ 500 VA / 60 W
Opto, NPN-udgange:
Max. frekvens .................................................. 5 kHz
Min. impulslængde......................................... > 0,1 ms
Max. belastning, strøm / spænding ........ 80 mA / 30 VDC
Spændingsdrop ved 80 mA........................ < 2,5 VDC
Godkendelser:
EMC 2004/108/EF .................................................. EN 61326-1
LVD 2006/95/EF...................................................... EN 61010-1
UL, Standard for Safety......................................... UL 61010-1
GOST R
Marine:
Det Norske Veritas, Ships & Offshore............. Stand. f. Certific. No. 2.4
I.S. / Ex:
ATEX 94/9/EF............................................................ KEMA 07ATEX0146 X
IECEx............................................................................. IECEx KEM 06.0039 X
c FM us......................................................................... 3034430-C
INMETRO ..................................................................... NCC 12.1307 X
GOST Ex

10 9202 - Product Version 9202-003
Funktionel sikkerhed:
SIL2 Certified & Fully Assessed iht. IEC 61508
Konfigurering af kabelfejlscheck
Diagnosticering
Kabelfejlsdetektering
Kabelfejlsdetektering (CA.BR, CA.SH):
Indgang Hændelse Visning Grænse
Alle Kabelbrud CA.BR < 0,1 mA
Alle Kortsluttet kabel CA.SH > 6,5 mA
Kabelfejlscheck, detekteret og vist uafhængigt for hver kanal:
Modul: Konfiguration, fælles for begge kanaler Kabelfejlsdetektering:
9202 CA.BR = Yes eller CA.SH = Yes ON
Ellers: OFF

9202 - Product Version 9202-003 11
Hardware- / softwarefejl
FUNKTIONSBESKRIVELSE
Forbindelseseksempler på tilslutningstegning og blokdiagram (1)...(4)
(1) NAMUR-føler med kabelfejlsdetektering for brud og kortslutning.
(2) Mekanisk kontakt med kabelfejlsdetektering for brud og kortslutning, når Rs
og Rp er monteret på kontakten.
(3) Mekanisk kontakt med kabelfejlsdetektering for brud, når Rp er monteret på
kontakten.
(4) Mekanisk kontakt uden kabelfejlsdetektering.
Visning ved hardwarefejl
Fejlsøgning Visning Årsag
Test af kommunikation mellem 4501 / 9202 NO.CO Fejl i stikforbindelse
EEprom-fejl - check konfiguration FL.ER
Konfigurationsfejl eller crc-
mismatch, recovery-
konfiguration er indlæst
Hardwarefejl DE.ER Ugyldig recovery-
konfiguration i modulet
Hardwarefejl FC.ER Ugyldig kode-checksum
i 4501
EEprom-fejl - check konfiguration CO.ER Ugyldig konfiguration (CRC
eller data)
Hardwarefejl CA.ER Fejl i fabrikskalibrering
Hardwarefejl HW.ER HW-setup -
konfigurations-mismatch
Hardwarefejl OC.ER Kommunikationsfejl i pri-
mær processorkontrol
Hardwarefejl MS.ER Primær intern forsyning
uden for grænser
Hardwarefejl MI.ER Fejl i primær initialiserings-
selvtest
Hardwarefejl MC.ER Fejl i primær flash eller ram
selvtest
! Alle fejlvisninger i display blinker 1 gang pr. sekund samt suppleres med tilhørende hjælpetekst.
Hvis fejlen er en kabelfejl, blinker displayets baggrundsbelysning også. Dette kan resettes ved tryk
på 3tasten.
Fejl, som har indflydelse på begge kanaler, vises som kanal 1 fejl - og kanal 2’s linie er blank.
Hardwarefejl kan resettes på to måder. Man kan steppe gennem menuerne, f.eks. hvis den anden
kanal skal køre videre, eller slukke og tænde for modulet.

91 92 93 94 95 31 32 33 34
11 12 13 14
11 12 13 14
11 12 13 14
41 42 43 44
51 52 53 54
Rs
Rp
51 52 53 54
Rp = 15 kΩ
Rs = 750 Ω
51 52 53 54 51 52 53 54
Rp
41 42 43 44
Rs
Rp
41 42 43 44 41 42 43 44
Rp
11 12 13 14
+24 V
N.C.
NCNC
+24 V
11 12 13 14
11 12 13 14
12 9202 - Product Version 9202-003
TILSLUTNINGER
Indgange:
Udgange:
Forsyning og
statusrelæ
Relæ, N.C. Opto, NPN
NAMUR-føler,
kabelfejl (1)
NAMUR-føler,
kabelfejl (1)
Kontakt,
kabelfejl (2)
Kontakt,
kabelfejl (2)
Gnd.
Gnd.
Fejl
Power rail
forbindelser
Relæ, N.O.
Kanal 1Kanal 2Kanal 1
Relæ, N.C. Opto, NPNRelæ, N.O.
Kanal 2
NC = ingen forbindelse
Kontakt,
ingen kabelfejl (4)
Kontakt,
kabelfejl, brud (3)
Kontakt,
ingen kabelfejl (4)
Kontakt,
kabelfejl, brud (3)
(1)...(4) = Se funktions-
beskrivelse på side 12

44 43 42 41 54 53 52 51 9202
+24 V
FLASH
CPU 31
14 12 11
32 34 33
13
VNAMUR VNAMUR
9202B1 9202B2...B3 9202B1 9202B2...B3
NC*NC*
Rp = 15 kΩ Rs = 750 Ω
Rs
Rp
Rs
Rp
Rp Rp
(3) (4) (1)(2) (3) (4) (1)(2)
1
   O F F  
9202 - Product Version 9202-003 13
BLOKDIAGRAM
Statusrelæ N.C. Statusrelæ N.C.
Modulstatus, Grøn
Kontakt,
kabelfejl
Gnd. -
Power rail forbindelser
Forsyning +24 VDC
Gnd.
Kanal 1 status, Gul/Rød Kanal 2 status, Gul/Rød
NAMUR-
føler
Kontakt,
kabelfejl NAMUR-
føler
Kanal 1 Kanal 2
Opto + eller relæ N.O. eller relæ N.C. Opto - eller relæ N.O. eller relæ N.C. Opto + eller relæ N.O. eller relæ N.C. Opto - eller relæ N.O. eller relæ N.C.
Kanal 1
Kanal 2
* NC = ingen forbindelse
(1)...(4) = Se funktions- beskrivelse på side 12

14 9202 - Product Version 9202-003
Visning af signal- og kabelfejl uden displayfront
Liste over LED- og fejlsignalvisninger
Tilstand Grøn LED Kanal 1:
Gul / rød
Kanal 2:
Gul / rød
Statusrelæ,
N.C.
Power rail
signalstatus
Modul OK Blinker Trukket OFF
Ingen forsyning OFF OFF OFF Sluppet ON Modul defekt OFF Rød Rød Sluppet ON
Kanal 1, relæ trukket Blinker Gul Trukket OFF
Kanal 1, relæ sluppet ved kabelfejl Blinker Blinkende rød Sluppet ON (hvis aktiveret) Kanal 1, relæ sluppet Blinker OFF Trukket OFF
Kanal 2, relæ trukket Blinker Gul Trukket OFF
Kanal 2, relæ sluppet ved kabelfejl Blinker Blinkende rød Sluppet ON (hvis aktiveret) Kanal 2, relæ sluppet Blinker OFF Trukket OFF

9202 - Product Version 9202-003 15
PROGRAMMERING /
BETJENING AF TRYKKNAPPER
Dokumentation til rutediagram
Generelt:
Når du skal konfigurere 9202, bliver du guidet igennem samtlige parametre og
kan vælge netop de indstillinger, der passer til applikationen. Til hver menu
findes en rullende hjælpetekst, som vises i displaylinie 3.
Konfigurationen udføres ved hjælp af de 3 taster:
1 forøger talværdien eller vælger næste parameter
2formindsker talværdien eller vælger forrige parameter
3accepterer valget og går til næste menu
Når konfigurationen er gennemført, returneres til normaltilstand 1.0.
Tryk og hold 3tasten nede for at gå til forrige menu eller normaltilstand (1.0)
uden at gemme de ændrede tal eller parametre.
Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normal-
tilstand (1.0) uden at gemme de ændrede tal eller parametre.
Uddybende forklaringer:
Passwordbeskyttelse: Programmeringsadgang kan forhindres ved indkodning af
et password. Passwordet gemmes i impulsisolatoren, så sikkerheden mod uøn-
skede ændringer er så høj som muligt. Default password 2008 giver adgang til
alle programmeringsmenuer.
Kabelfejlsinformation via displayfront 4501
Kabelfejl (se grænser i skema) vises i display med CA.BR (Kabelbrud) eller CA.SH
(Kabel kortsluttet). Kabelfejl vises individuelt for hver kanal, men konfigureres
fælles for begge kanaler. Ved kabelfejl blinker displayets baggrundsbelysning.
Dette kan resettes ved tryk på 3tasten. Når kabelfejlen er udbedret, vender
modulet tilbage til normal drift.

16 9202 - Product Version 9202-003
Avancerede funktioner
Enheden giver adgang til en række avancerede funktioner, der nås ved at svare
”yes” til punktet ”adv.set”.
Display setup: Her kan man justere kontrast og baggrundsbelysning. Opsætning
af TAG-nummer med 5 alfanumeriske karakterer. Valg af funktionsvisning i linie
2 og 3 på displayet; der vælges mellem visning af digital udgang eller visning
af TAG-nummer. Vælges ”ALT” skifter displayet mellem digital udgang og TAG-
nummer.
Password: Her kan vælges et password mellem 0000 og 9999 til beskyttelse
mod uautoriserede ændringer. Enheden leveres default uden password.
Sprog: Der kan i menuen ”LANG” vælges mellem 7 forskellige sprogvarianter af
hjælpetekster, der fremkommer i menuen. Der kan vælges mellem UK, DE, FR,
IT, ES, SE og DK.
Power rail: I menuen ”RAIL” vælges om fejl på modulet skal overføres til en cen-
tral overvågning i PR 9410 power control unit.
Safety Integrity Level: Se Safety Manual for yderligere
information.

9202 - Product Version 9202-003 17
[01]
[02]
[03]
[04]
[05]
[06]
[6/1]
[6/2]
[6/3]
[6/4]
[07]
[09]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
[18]
[19]
Angiv korrekt password [ PASS ]
Gå til avanceret opsætningsmenu? [ ADV.SET ]
Aktiver fejldetektering for kortsluttet kabel? [ CA.SH ]
Vælg fejldetektering for afbrudt kabel? [ CA.BR ]
Aktiver overførsel af statussignal til power rail [ RAIL.ER ]
Gå til sprogvalg [ SETUP ]
Gå til password-indstilling [ SETUP ]
Gå til display opsætningsmenu [ SETUP ]
Gå til RAIL opsætningsmenu [ SETUP ]
Gå til SIL opsætningsmenu [ SETUP ]
Vælg Direkte signalbehandling [ CH1.FUN ] [CH2.FUN ]
Vælg Inverteret signalbehandling [ CH1.FUN ] [ CH2.FUN ]
Juster LCD-kontrast [ CONTRA ]
Juster LCD-baggrundsbelysning [ LIGHT ]
Angiv TAG-nr. på 5 karakterer [ ’TAGON ] [ ”TAGON ]
Udgangsbelastning vises i display [ DISP ]
Udgangsstatus vises i display
TAG-nr. vises i display
Vekslende information i display
Konfigurationens SIL-status (åben / låst) [ CONFIG ]
Aktiver SIL-lås af konfiguration? [ EN.SIL ]
Aktiver password-beskyttelse? [ EN.PASS ]
Angiv Nyt password [ NEW.PAS ]
Vælg sprog [ LANGUA ]
Kortsluttet kabel [ ICA.SH ] [ IIOFF ]
Afbrudt kabel [ ION ] [ IICA.BR ]
RULLENDE HJÆLPETEKSTER I DISPLAYLINIE 3

Power up
0000
PASSW.
Txt 1

 ON
 OFF
33
0000
9999
1 2
NO
ADV.SET
Txt 2
NO
YES
1 2
3YES
CA.SH
Txt 3
NO
YES
1 2
3YES
CA.BR
Txt 4
NO
YES
1 2
3
YES
ADV.SET
Txt 2
3
DIR
CH2.FUN
Txt 7
DIR
INV
1 2
3
DIR
CH1.FUN
Txt 7
DIR
INV
1 2
3
1.1

 CA.SH
 OFF
Txt 18

 ON
 CA.BR
Txt 19
1.0
18 9202 - Product Version 9202-003
1.0 = Normaltilstand.
Linie 1 viser status for kanal 1 og
kanal 2.
Linie 2 viser status for sensor 1.
Linie 3 viser status for sensor 2.
Linie 4 indikerer om modulet er
SIL-låst.
1.1 = Kun hvis beskyttet med password.
1.2 = Hvis password er valgt
Linie 1 symboler:
= OK. Blinkende = fejl.
Linie 2 og 3 symboler:
Indgangsfrekvens > 1 Hz = .
Linie 4 symboler:
Statisk prik = SIL-låst.
Blinkende prik = ikke SIL-låst.
Fortsættes på siden
Rutediagram ADV.SET
RUTEDIAGRAM
Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til nor-
maltilstanden 1.0 uden at gemme eventuelle konfigurationsændringer.
1Forøgelse af værdi / vælg næste parameter
2Formindskelse af værdi / vælg forrige parameter
3Accepter valget og gå til næste menu
Holde 3går til forrige menu / returnerer til 1.0 uden at gemme
Til normaltilstand 1.0
Hvis SIL-låst
direkte til [EN.SIL]
Rød tekst viser safety parametre
i en SIL-konfiguration. Se Safety
Manual for yderligere information.
Eksempler på fejlvisninger
