9203
Solenoid /
alarm driver
No. 9203V101-IN (1014)
Product version: 9203-001
SIGNALS THE BEST
PENDING
MTS
Messtechnik
Schaffhausen GmbH
CH - 8260 Stein am Rhein
Telefon +4152
- 6725000
Messen Prüfen Automatisieren www.mts.ch

PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturudsving,
og alle produkter opfylder de strengeste internationale standarder.
Vores motto »Signals the Best« er indbegrebet af denne filosofi –
og din garanti for kvalitet.
PR electronics A/S offers a wide range of analogue and digital
signal conditioning modules for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Modules. You can trust our products
in the most extreme environments with electrical noise, vibrations
and temperature fluctuations, and all products comply with the
most exacting international standards. »Signals the Best« is the
epitome of our philosophy – and your guarantee for quality.
PR electronics A/S offre une large gamme de produits pour le
traite ment des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux afficheurs, des isolateurs aux
interfaces SI, jusqu’aux modules universels. Vous pouvez compter
sur nos produits même dans les conditions d’utilisation sévères,
p.ex. bruit électrique, vibrations et fluctuations de température.
Tous nos produits sont conformes aux normes internationales les
plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.
PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsmodule für die in-
dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner, und
Universalgeräte. Sie können unsere Geräte auch unter extremen
Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen
und Temperaturschwingungen vertrauen, und alle Produkte von
PR electronics werden in Überein stimmung mit den strengsten
internationalen Normen produziert. »Signals the Best« ist Ihre
Garantie für Qualität!
DK
UK
FR
DE

9203 - Product Version 9203-001 1
VENTIL- / ALARMDRIVER
9203
INDHOLD
Advarsel .............................................................................. 2
Signaturforklaring ............................................................... 2
Sikkerhedsregler ................................................................. 2
Afmontering af system 9000 .............................................. 4
EF-Overensstemmelseserklæring ...................................... 5
Avancerede features........................................................... 6
Anvendelse ......................................................................... 6
Teknisk karakteristik ........................................................... 6
Applikationer ...................................................................... 7
PR 4501 Display- / programmeringsfront .......................... 8
Bestillingsskema : 9203B .................................................... 9
Elektriske specifikationer.................................................... 9
Hardware- / softwarefejl ..................................................... 13

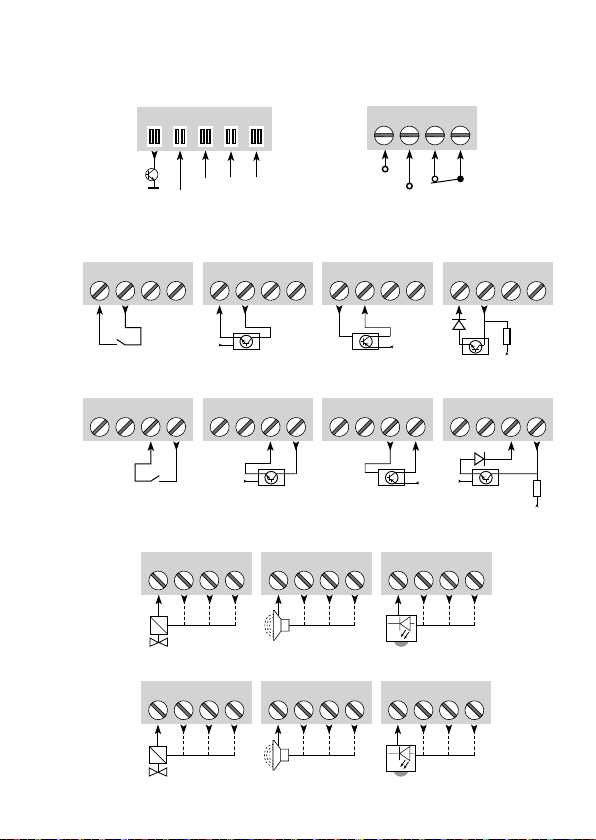

Tilslutninger ........................................................................ 14

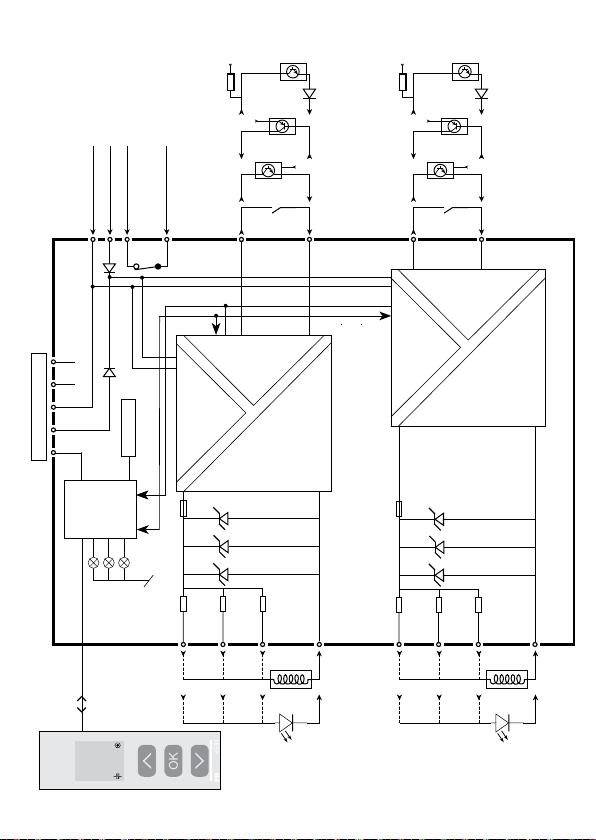

Blokdiagram ....................................................................... 15
Visning af signalfejl uden displayfront ................................ 16
Programmering / betjening af trykknapper ........................ 16

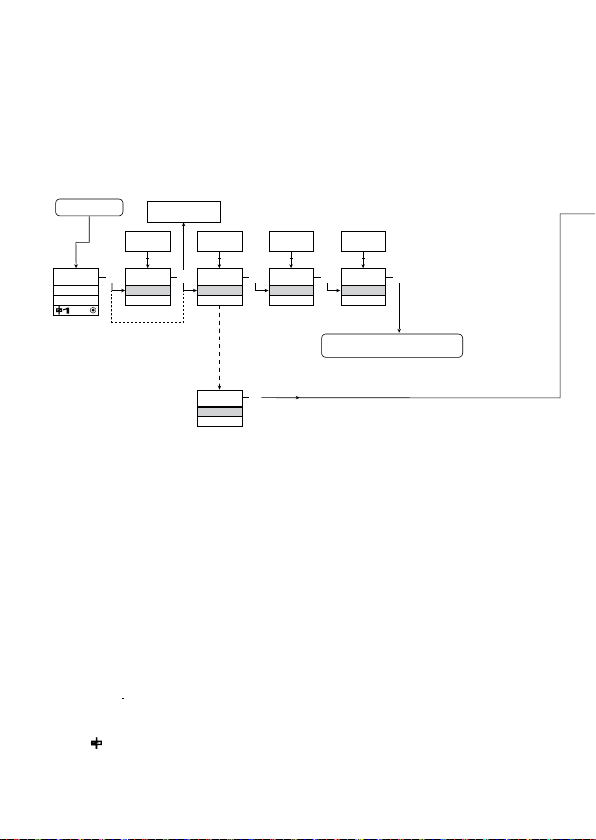

Rutediagram ....................................................................... 18
Rutediagram, Avancerede indstillinger (ADV.SET) ............. 19
Rullende hjælpetekster i displaylinie 3 ............................... 20
Appendix ............................................................................ 81
IECEx Installation Drawing ............................................. 82
ATEX Installation Drawings, UK, FR, DE, DK ................. 84
FM Installation Drawing .................................................. 92
Safety Manual ................................................................ 94

2 9203 - Product Version 9203-001

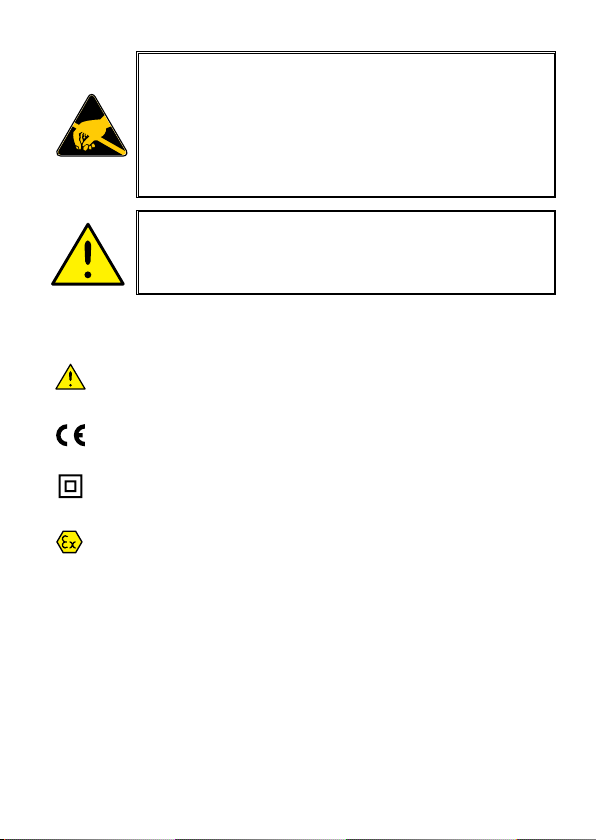

SIGNATURFORKLARING
Trekant med udråbstegn: Læs manualen før installation og idriftsættelse
af modulet for at undgå hændelser, der kan føre til skade på personer
eller materiel.
CE-mærket er det synlige tegn på modulets overensstemmelse med EU -
direktivernes krav.
Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til
isolation.
Ex - Modulet er godkendt efter ATEX-direktivet til brug i forbindelse med
installationer i eksplosionsfarlige områder. Se installation drawings i
appendiks.
SIKKERHEDSREGLER
DEFINITIONER
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og
50...1000 Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerheds-
mæssigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt
med indholdet af denne manual.
ADVARSEL
Følgende operationer bør kun udføres på modulet i spændings-
løs tilstand og under ESD-sikre forhold:
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.
Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.
ADVARSEL
Modulets frontplade må ikke åbnes, da dette vil medføre skade
på stikforbindelsen til display- / programmeringsfronten PR
4501. Modulet indeholder ingen DIP-switche eller jumpere.

9203 - Product Version 9203-001 3
MODTAGELSE OG UDPAKNING
Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modulty-
pen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er mon-
teret på blivende plads.
MILJØFORHOLD
Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
ud over de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Modulet skal installeres i forureningsgrad 2 eller bedre.
Modulet er designet til at være sikkert mindst op til en højde af 2000 m.
INSTALLATION
Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske
udtryk, advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til
den lokale forhandler eller alternativt direkte til:
PR electronics A/S, Lerbakken 10, 8410 Rønde,
Danmark, tlf: [phone].
Ved tilslutning af flerkorede ledninger med farlig spænding skal ledningsenderne
forsynes med ledningstyller.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia-
grammet og sideskiltet.
Modulet er forsynet med skrueterminaler og skal forsynes fra en dobbeltisole-
ret / forstærket isoleret spændingsforsyning. En afbryder placeres let tilgængeligt
og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at
den afbryder spændingen til modulet.
Ved installation på Power Rail 9400 bliver forsyningsspændingen leveret af
Power Control Unit type 9410.
Produktionsår fremgår af de to første cifre i serienummeret.
KALIBRERING OG JUSTERING
Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs-
sigt korrekte værktøjer og instrumenter.

4 9203 - Product Version 9203-001
BETJENING UNDER NORMAL DRIFT
Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så
det er let at betjene.
RENGØRING
Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand.
ANSVAR
I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgå-
ede salgsaftale, mod PR electronics A/S.
AFMONTERING AF SYSTEM 9000
Billede 1:
Modulet frigøres fra power railen ved
at løfte i den nederste lås.

9203 - Product Version 9203-001 5
EF-OVERENSSTEMMELSESERKLÆRING
Som producent erklærer
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hermed at følgende produkt:
Type: 9203
Navn: Ventil- / alarmdriver
er i overensstemmelse med følgende direktiver og standarder:
EMC-direktivet 2004/108/EF og senere tilføjelser
EN 61326-1 : 2006
For specifikation af det acceptable EMC-niveau henvises til modulets
elektriske specifikationer.
Lavspændingsdirektivet 2006/95/EF og senere tilføjelser
EN 61010-1 : 2001
ATEX-direktivet 94/9/EF og senere tilføjelser
EN 61241-0 : 2006, EN 61241-11 : 2006, EN 60079-0 : 2006,
EN 60079-11 : 2007, EN 60079-15 : 2005, EN 60079-26 : 2007
ATEX-certifikat: KEMA 07ATEX0147 X
Bemyndiget organ:
KEMA Quality B.V. (0344)
Utrechtseweg 310, 6812 AR Arnhem
P.O. Box 5185, 6802 ED Arnhem
The Netherlands
Rønde, 13. januar 2010 Kim Rasmussen
Producentens underskrift

6 9203 - Product Version 9203-001
VENTIL- / ALARMDRIVER
9203
• Universel Ex-driver for ventiler, akustiske alarmer og lysdioder
• Udvidet autodiagnosticering
• 1 eller 2 kanaler
• Kan forsynes separat eller installeres på power rail,
PR type 9400
• SIL 2-certificeret via Full Assessment
Avancerede features
• Universel Ex-driver til styring af ventiler mm. med forskellige Ex-data vha. 3
indbyggede Ex-barrierer.
• To hardwareversioner giver mulighed for valg af Low (35 mA) eller High
(60 mA) strømudgang.
• Opsætning og monitorering via aftagelig displayfront (PR 4501).
• Valg af direkte eller indirekte funktion for hver kanal via PR 4501 og mulighed
for at reducere udgangsstrømmen til Ex-området efter behov.
• Mulighed for monitorering af udgangsstrømmen til Ex-område via PR 4501.
• Mulighed for redundant forsyning via power rail og/eller separat forsyning.
Anvendelse
• 9203 kan monteres i sikkert område samt i zone 2 / division 2 og sende sig-
naler til zone 0, 1, 2, 20, 21 og 22 / Class I/II/III, Div. 1, Gr. A-G.
• Ex-driver til styring af ON / OFF ventiler, akustiske alarmer og lysdioder place-
ret i eksplosionsfarligt område.
• 9203 styres af et NPN-/PNP-signal eller et kontaktsignal.
• Overvågning af interne fejlsituationer via det individuelle statusrelæ og / eller
kollektivt elektronisk signal via power rail.
• 9203 er konstrueret, udviklet og certificeret til brug i SIL 2 installationer iht.
kravene i IEC 61508.
Teknisk karakteristik
• 1 grøn og 2 gule/røde LEDs i front indikerer normal drift og funktionsfejl.
• 2,6 kVAC galvanisk isolation mellem indgang, udgang og forsyning.

54
53
52
51
31
32
33
34
14
13
12
11
44
43
42
41
V+
V+
V+
V+
9203 - Product Version 9203-001 7

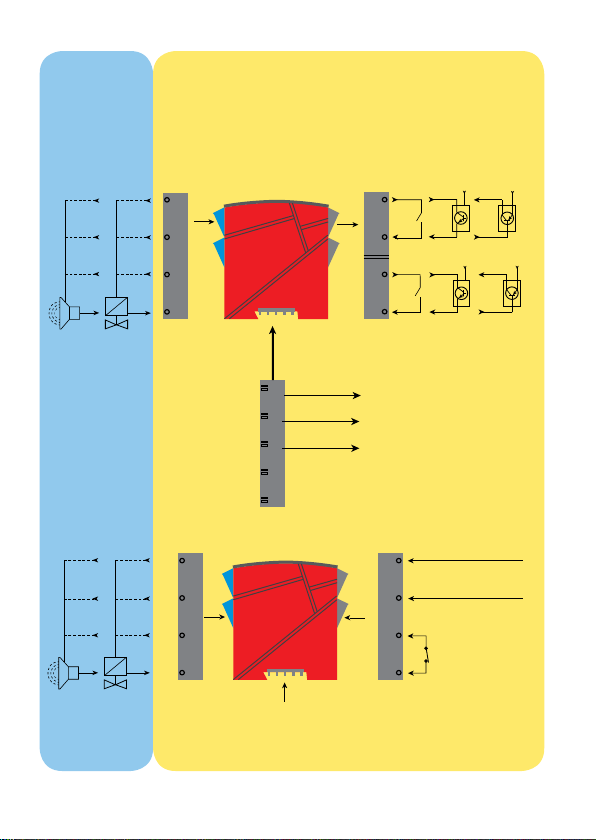

APPLIKATIONER
Rail, +24 VDC
Rail, Gnd.
Power rail
Statusrelæ-signal
Zone 0, 1, 2,
20, 21, 22 /
Cl. I/II/III, div. 1
gr. A-G Zone 2 / Cl. 1, div. 2, gr. A-D eller sikkert område
Kanal 2
VentilAlarm
Modulstatus
Modulstatus
Gnd. -
Forsyning +19,2...31,2 VDC
N.C.
Forsyning via
power raill
Indgangssignaler:
Kanal 2
Kanal 1
Udgangs-
signaler:
Kanal 1
VentilAlarm
Ingen forbindelse
Ingen forbindelse
Forsyningsspændinger:

8 9203 - Product Version 9203-001
PR 4501 DISPLAY- / PROGRAMMERINGSFRONT
Funktionalitet
Den enkle menustruktur og de forklarende hjælpe tekster
leder dig automatisk gennem opsætningen og gør produktet
meget enkelt at anvende. Se beskrivelse af funktioner og
opsætningsmuligheder under afsnittet ”Programmering /
betjening af trykknapper”.
Anvendelse
• Kommunikationsinterface til ændring af driftsparametre i 9203.
• Som fastmonteret display til visualisering af procesdata og status.
Teknisk karakteristik:
• Fire liniers LCD-display, linie 1 (5,57 mm høj) viser hver kanals status (OK eller
fejl). Linie 2 (3,33 mm høj) viser kanal 1’s udgang (ON / OFF), linie 3 (3,33 mm
høj) viser kanal 2’s udgang (ON / OFF) og linie 4 viser, om modulet er SIL-låst.
Statisk prik = SIL-låst og blinkende prik = ikke SIL-låst. Linie 4 viser også, om
udgangen er aktiv.
• For at undgå uautoriseret brug kan konfigurationen beskyttes med et pass-
word.
Montage / installation
• Klikkes på fronten af 9203.

9203 - Product Version 9203-001 9
Elektriske specifikationer
Specifikationsområde .................................. -20...+60°C
Lagringstemperatur ..................................... -20...+85°C
Fælles specifikationer:
Forsyningsspænding ................................... 19,2...31,2 VDC
Max. forbrug ................................................ ≤ 3,5 W (2 kanaler)
Sikring ......................................................... 1,25 A T / 250 VAC
Isolationsspændinger, test / drift
Indgange / udgange / forsyning .............. 2,6 kVAC / 250 VAC forstærket
Udgang 1 til udgang 2 ............................ 1,5 kVAC / 150 VAC forstærket
Statusrelæ til forsyning ........................... 1,5 kVAC / 150 VAC forstærket
Kommunikationsinterface ............................ Programmeringsfront 4501
Kalibreringstemperatur ................................ 20...28°C
Ledningskvadrat (min. / max.) ..................... 0,13...2,08 mm2 / AWG 26...14
flerkoret ledning
Klemskruetilspændingsmoment .................. 0,5 Nm
Relativ luftfugtighed .................................... < 95% RH (ikke kond.)
Mål, uden displayfront (HxBxD) .................. 109 x 23,5 x 104 mm
Mål, med displayfront (HxBxD) ................... 109 x 23,5 x 116 mm
Kapslingsklasse ........................................... IP20
Vægt ............................................................ 170 g / 185 g med 4501
Bestillingsskema : 9203B
4501 = Display- / programmeringsfront
9400 = Power rail
Type Ex-barriere [Ex ia] Kanaler
9203B Low current . . . : 1 Enkelt . . . : A
Dobbelt. . : B
High current . . . : 2 Enkelt . . . : A
EMC-immunitetspåvirkning ................................. < ±0,5% af span
Udvidet EMC-immunitet:
NAMUR NE 21, A kriterium, gniststøj ................. < ±1% af span

10 9203 - Product Version 9203-001
NPN og mekanisk kontakt:
Trig-niveau LOW .......................................... ≤ 2,0 VDC
Trig-niveau HIGH ......................................... ≥ 4,0 VDC
Max. ekstern spænding .............................. 28 VDC
Indgangsimpedans ...................................... 3,50 kΩ
PNP:
Trig-niveau LOW .......................................... ≤ 8,0 VDC
Trig-niveau HIGH ......................................... ≥ 10,0 VDC
Max. ekstern spænding .............................. 28 VDC
Indgangsimpedans ...................................... 3,50 kΩ
Speciel PNP trig-indgang:
Hvis indgangssignalet kommer fra et apparat, hvor udgangen er forbundet som
en åben kollektor med pull-up modstand, skal en diode forbindes i serie med
indgangssignalet. Se tilslutningstegninger på side 14 for detaljer.
Udgange:
Udgangsripple ............................................. < 40 mV RMS
Ex-data:
9203B1A / 9203B1B
Klemme
41-42 / 51-52 Klemme 41-43 / 51-53 Klemme 41-44 / 51-54
Uo 28 V 28 V 28 V
Io 93 mA 100 mA 110 mA
Po 0,65 W 0,70 W 0,77 W
Vudgang
ubelastet Min. 24 V Min. 24 V Min. 24 V
Vudgang
belastet Min. 12,5 V Min. 13,5 V Min. 14,5 V
Iudg. max 35 mA 35 mA 35 mA
IIC IIB IIA IIC IIB IIA IIC IIB IIA
Co 80 nF 640 nF 2,1 µF 80 nF 640 nF 2,1 µF 80 nF 640 nF 2,1 µF
Lo 4,2 mH 16,8 mH 32,6 mH 3,5 mH 14,2 mH 27,6 mH 2,9 mH 11,8 mH 22,8 mH
Lo/Ro 54
µH/Ω
218
µH/Ω
436
µH/Ω
50
µH/Ω
201
µH/Ω
402
µH/Ω
46
µH/Ω
184
µH/Ω
369
µH/Ω

9203 - Product Version 9203-001 11
9203B2A
Klemme
41-42 Klemme 41-43 Klemme 41-44
Uo 28 V 28 V 28 V
Io 115 mA 125 mA 135 mA
Po 0,81 W 0,88 W 0,95 W
Vudgang
ubelastet Min. 24 V Min. 24 V Min. 24 V
Vudgang
belastet Min. 11,5 V Min. 9 V Min. 12,5 V Min. 10 V Min. 13,5 V Min. 11 V
Iudg. max 50 mA 60 mA 50 mA 60 mA 50 mA 60 mA
IIC IIB IIA IIC IIB IIA IIC IIB IIA
Co 80 nF 640 nF 2,1 µF 640 nF 2,1 µF 640 nF 2,1 µF
Lo 2,69 mH 10,8 mH 20,8 mH 9,1 mH 17,6 mH 7,8 mH 15,1 mH
Lo/Ro 44
µH/Ω
176
µH/Ω
353
µH/Ω
163
µH/Ω
327
µH/Ω
150
µH/Ω
301
µH/Ω
Relæudgang:
Statusrelæ i sikkert område:
Max. spænding ....................................... 125 VAC / 110 VDC
Max. strøm .............................................. 0,5 A AC / 0,3 A DC
Max. effekt............................................... 62,5 VA / 32 W

12 9203 - Product Version 9203-001
Marinegodkendelse:
Det Norske Veritas, Ships & Offshore ......... Ansøgt
GOST R godkendelse:
VNIIFTRI, Cert. No. ...................................... Ansøgt
SIL-certificering:
exida, Cert. No. ........................................... xxxxxx
Overholdte myndighedskrav: Standard:
EMC 2004/108/EF ....................................... EN 61326-1
LVD 2006/95/EF .......................................... EN 61010-1
ATEX 94/9/EF .............................................. EN 60079-0, -11, -15 , -26
og EN 61241-0, -11
IECEx ........................................................... IEC 60079-0, -11, -15 og -26
IEC 61241-0 og -11
c FM us ....................................................... FM 3600, 3611, 3810
CSA E60079-0, -15
CSA 22.2 -25, -142, -213
ANSI/ISA-12.00.01 / 12.12.02
UL, Standard for Safety .............................. UL 61010-1
SIL ............................................................... IEC 61508

9203 - Product Version 9203-001 13
Hardware- / softwarefejl
Visning ved hardwarefejl
Fejlsøgning Visning Årsag
Test af kommunikation mellem 4501 / 9203 NO.CO Fejl i stikforbindelse
EEprom-fejl - check konfiguration FL.ER
Konfigurationsfejl eller crc-
mismatch, recovery-
konfiguration er indlæst
Hardwarefejl DE.ER Ugyldig recovery-
konfiguration i modulet
Hardwarefejl FC.ER Ugyldig kode-checksum
i 4501
EEprom-fejl - check konfiguration CO.ER Ugyldig konfiguration
(CRC eller data)
Hardwarefejl CA.ER Fejl i fabrikskalibrering
Hardwarefejl HW.ER HW-setup -
konfigurations-mismatch
Hardwarefejl OC.ER Kommunikationsfejl i pri-
mær processorkontrol
Hardwarefejl MS.ER Primær intern forsyning
uden for grænser
Hardwarefejl MI.ER Fejl i primær initialiserings-
selvtest
Hardwarefejl MC.ER Fejl i primær flash eller
ram selvtest
! Alle fejlvisninger i display blinker 1 gang pr. sekund samt suppleres med tilhørende hjælpetekst.
Fejl, som har indflydelse på begge kanaler, vises som kanal 1 fejl - og kanal 2’s linie er blank.
Hardwarefejl kan resettes på to måder. Man kan steppe gennem menuerne, f.eks. hvis den anden
kanal skal køre videre, eller slukke og tænde for modulet.

11 12 13 14 11 12 13 14
V+
11 12 13 14
V+
11 12 13 14
V+
R
D
31 32 33 34
+24 V
91 92 93 94 95
+24 V
41 42 43 4441 42 43 44 41 42 43 44
51 52 53 54 51 52 53 54 51 52 53 54
11 12 13 14 11 12 13 14
V+
11 12 13 14
V+
11 12 13 14
V+
V+
R
D
14 9203 - Product Version 9203-001
Forsyning og
statusrelæ
N.C.
Gnd.
NCNCGnd.
Fejl
Power rail
forbindelser
Indgang:
Kanal 1
Kontakt PNP, kontaktNPN, kontakt
TILSLUTNINGER
NC = Ingen forbindelse
Udgange:
Kanal 1Kanal 2
Speciel PNP
trig-indgang
Kanal 2
Akustisk alarm LED
Ventil, ON / OFF Akustisk alarm LED
Ventil, ON / OFF
Speciel PNP
trig-indgangKontakt PNP, kontaktNPN, kontakt

92039203
31
12 11
91 92 93 94 95
32 34 33
44 43 41 42
14 13
54 53 51 52
NC*NC*
+24V
CPU
FLASH
R Ex3 R Ex2 R Ex1
R Ex3 R Ex2 R Ex1 V+
NPN
V+
PNP
D
V+
R
V+
NPN
V+
PNP
D
V+
R
1
  ON  OFF
9203 - Product Version 9203-001 15
Power rail forbindelser
Statusrelæ N.C. Statusrelæ N.C.
Gnd. - Forsyning +24 VDC
Indgang + Indgang, Gnd.
BLOKDIAGRAM
Modulstatus, Grøn
Kanal 2 status,
Gul/Rød
Kanal 1
Kanal 2
Kontakt
Indgang + Indgang, Gnd.
Kontakt
Udgang +
Udgang, Gnd.
Udgang +
Udgang, Gnd.
Sikring
Sikring
* NC = Ingen forbindelse
Kanal 1 status,
Gul/Rød
Speciel PNP
trig-indgang
Speciel PNP
trig-indgang

16 9203 - Product Version 9203-001
Visning af signalfejl uden displayfront
PROGRAMMERING /
BETJENING AF TRYKKNAPPER
Dokumentation til rutediagram
Generelt
Når du skal konfigurere 9203, bliver du guidet igennem samtlige parametre og
kan vælge netop de indstillinger, der passer til applikationen. Til hver menu
findes en rullende hjælpetekst, som vises i displaylinie 3.
Konfigurationen udføres ved hjælp af de 3 taster:
1 forøger talværdien eller vælger næste parameter
2formindsker talværdien eller vælger forrige parameter
3accepterer valget og går til næste menu
Når konfigurationen er gennemført, returneres til normaltilstand 1.0.
Tryk og hold 3 tasten nede for at gå til forrige menu eller normaltilstand (1.0)
uden at gemme de ændrede tal eller parametre.
Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til normal-
tilstand (1.0) uden at gemme de ændrede tal eller parametre.
Liste over LED- og fejlsignalvisninger
Status Grøn LED Kanal 1:
Gul / Rød
Kanal 2:
Gul / Rød
Statusrelæ,
N.C.
Power rail
signalstatus
Modul OK Blinker Trukket OFF
Ingen forsyning OFF OFF OFF Sluppet ON
Modul defekt OFF Rød Rød Sluppet ON
Kanal 1, udgang ON Blinker Gul Trukket OFF
Kanal 1, udgang OFF Blinker OFF Trukket OFF
Kanal 2, udgang ON Blinker Gul Trukket OFF
Kanal 2, udgang OFF Blinker OFF Trukket OFF

9203 - Product Version 9203-001 17
Uddybende forklaringer
Passwordbeskyttelse: Programmeringsadgang kan forhindres ved indkodning
af et password. Passwordet gemmes i modulet, så sikkerheden mod uøn-
skede ændringer er så høj som muligt. Default password 2008 giver adgang
til alle programmeringsmenuer.
Signal- og modulfejlsinformation via displayfront 4501
Displayfronten 4501 kan konfigureres til at vise udgangsstatus, udgangsstrøm
eller TAG.-nr. for begge kanaler. Ved hardwarefejl vises en forklarende
hjælpetekst i displayet.
Avancerede funktioner
Enheden giver adgang til en række avancerede funktioner, der nås ved at svare
”yes” til punktet ”adv.set”.
Display setup: Her kan man justere kontrast og baggrundsbelysning.
Opsætning af TAG-nummer med 5 alfanumeriske karakterer. Valg af funk-
tionsvisning i linie 2 og 3 på displayet; der vælges mellem visning af
udgangsstatus, udgangsstrøm og TAG-nr. Vælges ”ALT” skifter displayet mel-
lem de forskellige visningsmuligheder.
Password: Her kan vælges et password mellem 0000 og 9999 til beskyttelse
mod uautoriserede ændringer. Enheden leveres default uden password.
Sprog: Der kan i menuen ”LANG” vælges mellem 7 forskellige sprogvarianter
af hjælpetekster, der fremkommer i menuen. Der kan vælges mellem UK, DE,
FR, IT, ES, SE og DK.
Safety Integrity Level (SIL): Se Safety Manual (engelsk) for yder-
ligere information.

Power up
0000
PASSW.
Txt 1

 ON
 OFF
33NO
ADV.SET
Txt 2
0000
9999
1 2
NO
YES
1 2
3DIR
CH1.FUN
Txt 7
DIR
INV
1 2
3
YES
ADV.SET
Txt 2
3
DIR
CH2.FUN
Txt 7
1 2
3
DIR
INV
1.1
1.0
18 9203 - Product Version 9203-001
Til normaltilstand 1.0
Hvis SIL-låst
direkte til [EN.SIL]
RUTEDIAGRAM
Hvis ingen taster har været aktiveret i 1 minut, returnerer displayet til nor-
maltilstanden 1.0 uden at gemme eventuelle konfigurationsændringer.
1 Forøgelse af værdi / vælg næste parameter
2 Formindskelse af værdi / vælg forrige parameter
3 Accepter valget og gå til næste menu
Holde 3 går til forrige menu / returnerer til 1.0 uden at gemme
1.0 = Normaltilstand
Linie 1 viser status for kanal 1 og kanal 2.
Linie 2 viser udgangsstatus, udgangsstrøm eller
TAG.-nr. for kanal 1.
Linie 3 viser udgangsstatus, udgangsstrøm eller
TAG.-nr. for kanal 2.
Linie 4 indikerer om modulet er SIL-låst.
1.1 = Kun hvis beskyttet med password
1.2 = Kun hvis password er valgt.
Linie 1 symboler:
 = OK. Blinkende  = fejl.
Linie 2 og 3 symboler:
 ON = kanal 1 ON
 OFF = kanal 2 OFF.
Linie 4 symboler:
Statisk prik = SIL-låst.
Blinkende prik = ikke SIL-låst.
= udgangen er aktiv.
Rød tekst viser safety
parametre i en SIL-
konfiguration. Se Safety
Manual for yderligere
information.
