Prem-I-Air Elite EH1370 User manual

1
EH1370
1 kW Panel Heater
Radiateur Convecteur 1 kW
•Adjustable thermostat
•24 hour timer
•Wall mounting
or free-standing
•Silent operation
•Stylish, slim design
•Safety overload cut-out
•2 year guarantee
•Thermostat réglable
•Programmateur 24 heures
•Installation murale ou
au sol avec pieds fournis
•Fonctionnement silencieux
•Design fin et élégant
•Coupure de Sécurité
en cas de Surchauffe
•Garantie 2 ans

2
IMPORTANT
Installer and Users please note:
These instructions should be read carefully and left with the user
of the product for future reference.
BEFORE USE
You must inspect the appliance including its cable and plug for any signs
of damage. If the product is damaged, DO NOT use it, and contact your
supplier immediately.
INSTALLATION
For free-standing use: Remove the screw that attaches the two halves
of the case together that is located between the first and second slots
from each end. Attach the feet to the underneath of the heater using the
four 12mm (½") screws. One screw in each foot goes through the hole
from where the case screw has been removed.
To wall-mount: Referring to the diagram opposite, draw two horizontal
lines on the wall 255 mm (10") apart, the lower line more than 50 mm (2")
from the floor.
•On the upper line, drill holes 238 mm (9½") from the centre line, using a
6 mm (¼") masonry bit, and insert a wall plug.
•On the lower line, drill holes 263 mm (10½") from the centre line using a
6 mm (¼") masonry bit, and insert a wall-plug.
•Fix the two hook-brackets to the upper holes using the 30 mm (1¼")
screws.
•Fix the two L-shaped brackets to the underside of the heater between
the first and second sets of slots, using the 12 mm (½") screws
•Hang the heater on the hook-brackets using the two 25 mm (1") slots.
•The L-shaped brackets will now line up with the lower holes in the wall.
Attach to the wall using the other two 30 mm (1¼") screws.

3
DRILLING DIMENSIONS FOR WALL MOUNTING

4
PRODUCT SAFETY
•This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have been given
supervision or instruction concerning use of the appliance in a safe way
and understand the hazards involved.
•Children shall not play with the appliance.
•Cleaning and user maintenance shall not be made by children without
supervision.
•Place the EH1370 on a firm flat surface. Ensure that the air inlets (at the
bottom) and the air outlets (at the top) are not obstructed.
•Ensure that curtains are at least 900mm (3') from the top of the heater
•Leave a gap of at least 50mm (2") at the sides of the heater.
•If used free-standing, do not operate unless the plastic feet correctly
attached.
•Do not place on soft surfaces.
•Do not cover. This symbol shown on the casing of the heater
means that the heater should not be covered.
•For indoor use only.
•Do not use in bathrooms, or in wet or damp locations.
•Do not use in the immediate surroundings of a bath, a shower or a
swimming pool.
•Do not place the mains lead beneath a carpet or rug.
•Do not use the heater in locations where paint, petrol or other flammable
liquids are used or stored.
•Do not locate the appliance immediately below a socket outlet
•Do no insert any object into the heater through the grilles. This may
damage the heater or result in overheating or electric shock.
PAT TESTING
When used in a workplace, this product must be safety-tested yearly by a
qualified electrician (PAT Tested) in order to comply with the Electricity at
Work Regulations.
We recommend that it is PAT tested regularly when used in a domestic
environment.

5
GENERAL SAFETY REQUIREMENTS
Domestic wiring must be tested periodically by a qualified electrician at
least once every 10 years or at every change of occupancy.
For office and retail premises, and buildings such as village halls, the
wiring must be inspected at least once every 5 years.
It is recommended that all buildings be fitted with smoke alarms (it is
mandatory for new buildings)
OPERATION
Plug the mains lead into a 13 Amp mains socket.
If connecting via an extension lead, make sure that the lead is rated at 13
Amps, and that it is fully unwound.
Switch the unit on at the mains socket, and at the switch on the side of the
heater.
Make sure that the switch in the centre of the timer is in the correct
position.
Do not touch the air output grille when the heater is in operation, because
it will be hot and may cause burns.
Unplug the heater from the mains when not in use.
USING THE TIMER
When the timer switch is in this
position, the heater will be
permanently OFF. Use this position in the
summer when a permanently installed heater
is not required.
When the timer switch is in this
position, the heater will be controlled
by the timer.
When the timer switch is in this
position, the heater will permanently
ON.

6
The numbers around the timer dial show the time in 24-hour clock.The
timer is controlled by the plastic segments - each segment represents 15
minutes. Move the segment outwards if the heater should be ON for that
time period, or inwards towards the centre of the dial if it should be OFF.
Rotate the dial clockwise until the arrowhead at the right of the dial points
to the current time.
To use the heater in timed mode, it should be permanently connected to
the mains supply. If the power is disconnected, the clock will stop.
To operate the heater in timed mode, the three position switch within the
dial should be in the centre position. If it is in the "I" position, the heater
will be permanently ON. If it is in the "O" position, the heater will be
permanently OFF.
USING THE THERMOSTAT
The thermostat can be use to regulate the room temperature.
Turn the heater on, and rotate the temperature control fully clockwise.
The heater will then operate at maximum output. When the desired
temperature is reached, rotate the temperature control anticlockwise until
a click is heard. The heater will then switch on and off to keep the room at
the desired temperature.
If the temperature control is rotated fully anticlockwise, it will operate as a
"frost-stat" and switch the heater on if the temperature drops below 4°C,
preventing damage by frost.
OPERATING COSTS
At time of going to press, the average cost of electricity is £0.12 per unit
(kilowatt-hour). The amount you are being charged will be shown on your
electricity bill.
At this cost, the EH1370 will cost £0.12 per hour to run with the
thermostat set to its maximum.
If the thermostat is used to regulate the temperature the operating costs
will be lower, depending on the room temperature.

7
MAINTENANCE
Before cleaning, turn the heater off, and disconnect from the mains
supply. The heater may then be cleaned using a damp cloth with a drop of
washing-up liquid to remove any dust or dirt from the case. Do no use
stronger detergents or solvents as these may damage the plastic.
Using a dry 1" (25mm) paint-brush, remove any dust from the grilles.
If the mains lead is damaged, it must be replaced by the manufacturer or
and authorised service centre.

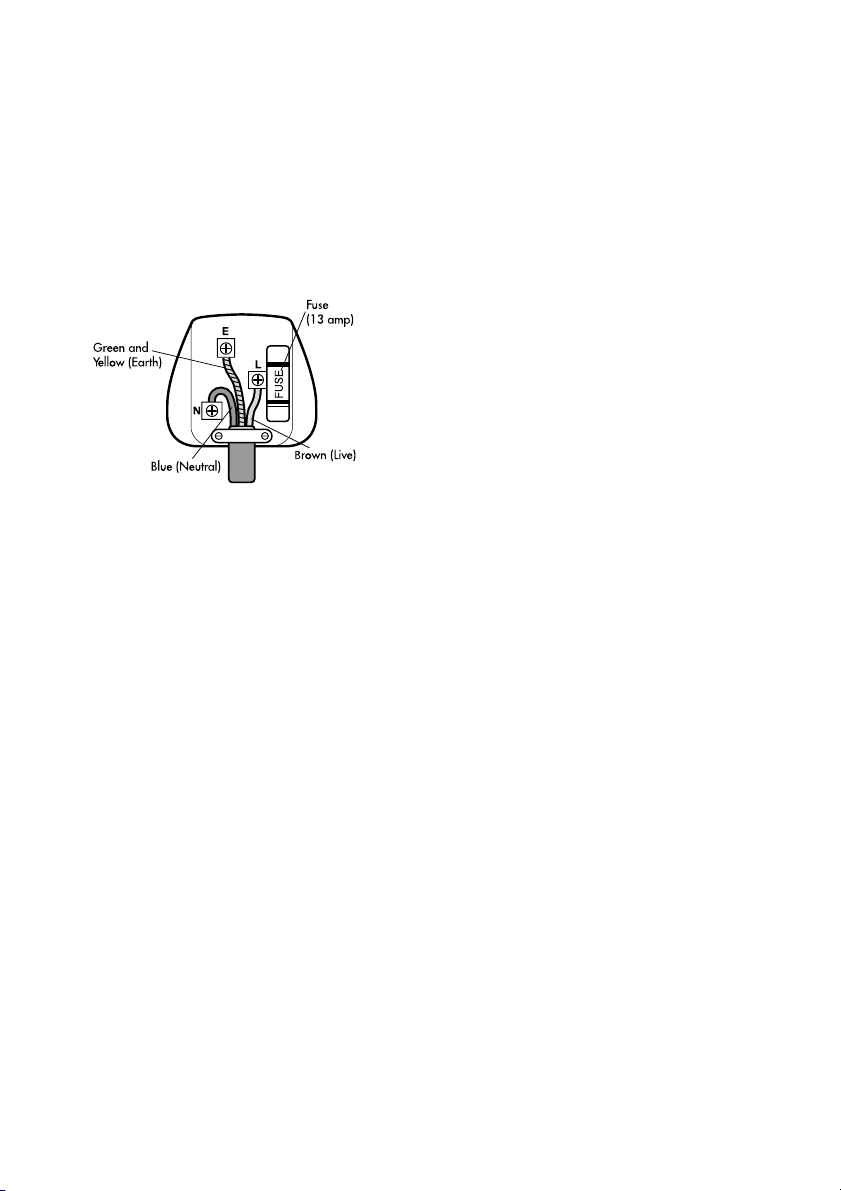

If the mains plug needs to be replaced,
proceed as follows:
•Connect the brown wire to the terminal
labelled "L".
•Connect the blue wire to the terminal
labelled "N".
•Connect the green/yellow wire to the
terminal labelled with the earth symbol or
"E".
•Make sure that the cord-grip is
positioned correctly (over the outer sheath of the cable) and it fully
tightened.
FAULT-FINDING
The EH1370 has an overheat protection switch, which disconnects the
power if the element gets too hot. The usual reason for this is because
the air-flow has been obstructed, or the grilles have been blocked. If the
heater ceases to operate, leave it for 20 minutes to cool down, then check
that the grilles are not being obstructed.
Switch back on, and check that the unit is operating normally. If not,
contact an authorised service agent for repair.
DISPOSAL AND RECYCLING
You must not dispose of this appliance with domestic household waste.
Most local authorities have specific collection system for appliances and
disposal is free of charge to the end-user.
When replacing an existing appliance with a similar new appliance your
retailer may take the old appliance for disposal.

8
TECHNICAL SPECIFICATION
Dimensions (wall mounting): 675×285×50 mm
Dimensions (floor standing): 675×325×150 mm
Weight: 2.67 kg
Power supply: 230 V AC
Power consumption: 1000 W
Operating current: 4.3 A
SERVICE WARRANTY
Prem-i-Air guarantees the product free from defects in materials and
workmanship for a period of two years.
Should this unit be operated under conditions other than those
recommended, at voltages other than the voltage indicated on the unit, or
any attempts made to service or modify the unit , then the warranty will be
rendered void.
The product you buy may sometimes differ slightly from illustrations. This
warranty is in addition to, and does not affect, your statutory rights.
If you have any problems with this product, please call our Help Desk on
[phone].
Prem-i-Air Appliances Ltd.,
Lancots Lane,
Sutton,
St. Helens,
Merseyside.
WA9 3EX
website: www.prem-i-air.com

9
IMPORTANT
Installateurs et Utilisateurs, veuillez noter:
Vous devez lire cette notice attentivement et la conserver
précieusement pour une éventuelle future consultation.
AVANT UTILISATION
Vous devez contrôler l'appareil y compris le câble et la prise. Si le produit
est endommagé, NE l'utilisez PAS et contactez immédiatement votre
revendeur.
INSTALLATION
Pour une utilisation autonome: Enlevez la vis qui maintient les deux
moitiés du boîtier ensemble et qui se trouve entre la première et la
deuxième fente de chaque extrémité. Fixez les pieds sous le radiateur en
utilisant les quatre vis 12mm. Insérez une vis par le trou dans chaque
pied.
Pour une installation murale: En vous référant au diagramme fourni,
tracez deux lignes horizontales distantes de 255 mm sur le mur, la ligne
du bas doit être tracée à plus de 50 mm du sol.
•Sur la ligne du haut, percez de chaque côté des trous à 238 mm de l'axe
central, en utilisant un foret à maçonnerie de 6 mm et insérez une cheville
murale.
•Sur la ligne du bas, percez de chaque côté des trous à 263 mm de l'axe
central,en utilisant un foret à maçonnerie de 6 mm et insérez une cheville
murale.
•Fixez les deux crochets de support sur les trous supérieurs en utilisant
les vis de 30 mm.
•Fixez les supports en forme de L sur la face inférieure du radiateur entre
la première et la deuxième fente, en utilisant des vis de 12 mm.
•Accrochez le radiateur sur les crochets à l'aide des deux fentes de 25
mm.
•Les supports en forme de L vont alors s'aligner avec les trous inférieurs
dans le mur.

10
DIMENSIONS DE PERÇAGE POUR INSTALLATION MURALE
Axe Centrale

11
CONSIGNES DE SECURITE
•Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et
par des personnes dont les capacités physiques, sensorielles ou
mentales sont diminuées ou manquant d'expérience ou de
connaissances uniquement sous la surveillance d'un adulte qui leur aura
appris à utiliserl'appareil et leur aura expliqué les risques encourus.
•Les enfants ne doivent pas jouer avec l'appareil.
•Placez le EH1370 sur une surface plate. Vérifiez que les entrés d'air (en-
dessous) et les sorties d'air (au-dessus) ne sont pas obstruées;
•Respectez un espace minimum de 900 mm entre le haut du radiateur et
les rideaux.
•Laissez un espace libre de 50 mm minium de chaque côté du radiateur.
•Si vous l'utilisez en mode autonome, ne l'utilisez jamais sans avoir au
préalable correctement fixé les pieds en plastique.
•Ne le placez pas sur une surface molle ou instable.
•Ne pas couvrir. Ce symbole figurant sur le radiateur indique
que le radiateur ne doit pas être couvert.
•Pour utilisation à l'intérieur uniquement.
•Ne pas utilisez dans une salle de bains ni dans des pièces humides ou
mouillées.
•Ne pas utiliser dans alentours immédiats d'une salle de bains, d'une
cabine de douche ou d'une piscine.
•Ne placez pas le cordon d'alimentation sous un tapis ou une carpette.
•N'utilisez pas le radiateur dans des endroits où sont stockés ou utilisés
de la peinture, de l'essence ou d'autres liquides inflammables.
•N'insérez pas d'objets dans le grilles du radiateur. Cela pourrait
endommager l'appareil et provoquer une surchauffe ou un choc
électrique.
•Ne placez pas le radiateur directement sous une prise de courant.
TEST DE CONFORMITE
Si vous utilisez cet appareil sur un lieu de travail, il doit être contrôlé tous
les ans par un électricien qualifié qui vérifiera la conformité aux normes
électriques en vigueur.
Nous vous conseillons de le faire contrôler régulièrement quand vous
l'utilisez à la maison.

12
EXIGENCES GENERALES DE SECURITE
Le câblage électrique domestique doit être vérifié régulièrement par un
électricien qualifié, au minimum tous les 10 ans ou à chaque changement
d'occupant.
Pour les bureaux, commerces et bâtiments comme la maison du village
ou salle des fêtes, le câblage doit être contrôlé tous les 5 ans.
Il est conseillé d'équiper les bâtiments de détecteurs de fumée (ceci est
obligatoire pour les nouveaux bâtiments).
FONCTIONNEMENT
Branchez l'appareil dans lune prise murale.
Si vous utilisez une rallonge, vérifiez que le câble est calibré à 6 Ampères
et que la rallonge est complètement déroulée.
Allumez le radiateur grâce à l'interrupteur situé sur le côté de l'appareil.
Vérefiez que l'interrupteur situé au certre du programmateur est sur
la bonne position.
Ne touchez pas la grille de sortie d'air quand le radiateur est en
fonctionnement car celle-ci est chaude et pourrait vous brûler.
Débranchez l'appareil quand vous ne l'utilisez pas.
UTILISATION DU THERMOSTAT
Le thermostat peut être utilisé pour réguler la température de la pièce.
Allumez le radiateur et tournez le bouton du thermostat complètement
vers la droite.
Le radiateur fonctionnera alors à pleine puissance. Quand la température
désirée est atteinte, tournez le bouton du thermostat dans le sens inverse
des aiguilles d'une montre jusqu'à ce vous entendiez un clic. Le radiateur
s'enclenchera alors automatiquement pour conserver la température de la
pièce.
Si le thermostat est tourné entièrement dans le sens inverse des aiguilles
d'une montre, le radiateur se mettra en fonctionnement si la température
descend ou-dessous de 4°C, pour éviter tout dommage causé par le gel.

13
UTILISATION DU PROGRAMMATEUR
Quand l'interrupteur du
programmateur est sur cette position,
le radiateur sera en permanence
éteint. Utilisez cette position uniquement
l'été, quand vous n'avez pas besoin du
radiateur.
Quand l'interrupteur du programmateur est
sur cette position, le radiateur sera contrôlé
par le programmateur.
Sur cette position, le radiateur sera en
permanence allumé.
Les chiffres situés autour du cadran indiquent le temps sur une durée de
24 heures.
Le temporisateur est contrôlé par les segments en plastique-chaque
segment représente 15 minutes.
Tournez le segment extérieur si le radiateur doit être allumé pour cette
période de temps ou tournez le segment intérieur vers le centre du cadran
si le radiateur doit être éteint pendant cette période de temps.
Tournez la molette dans le sens des aiguilles d'une montre jusqu'à la
pointe de la flèche située à droite du cadran.
Pour utiliser le radiateur en mode temporisé, le radiateur doit être branché
en permanence. S'il est débranché, l'horloge s'arrêtera.
Pour utiliser le radiateur en mode temporisé, le commutateur à trois
positions à l'intérieur du cadran doit être sur la position centrale. S'il est
sur la position ''I'', le radiateur sera en permanence allumé. S'il est sur la
position ''O'', le radiateur sera éteint en permanence.

14
COUT DE FONCTIONNEMENT
Au moment où nous imprimons cette notice, le coût moyen de l'électricité
en France est de 0,13€ par unité (kilowattheure). A ce coût, le EH1370
coûtera 0,13€ par heure si le thermostat est réglé sur le maximum.
Si le thermostat est utilisé pour réguler la température, le coût de
fonctionnement sera inférieur, en fonction de la température de la pièce.
ENTRETIEN
Avant le nettoyage, éteignez le radiateur et débranchez-le.
Le radiateur peut être nettoyé à l'aide d'un chiffon humide avec une goutte
de liquide vaisselle pour enlever la poussière ou la saleté. N'utilisez pas
de détergents ni de solvants puissants car cela endommagerait le
plastique.
Utilisez un pinceau sec de 25 mm pour enlever la poussière des grilles.
Si le cordon est endommagé, il doit être remplacé par un technicien
qualifié. Si la prise doit être changée, procédez comme suit :
•Connectez le fil marron sur le bornier libellé ''L''
•Connectez le fil bleu sur le bornier connecté ''N''
•Connectez le fil vert/jaune sur le bornier libellé ''E'' ou portant le symbole
terre.
• Vérifiez que le serre-câble est positionné correctement (sur la gaine
extérieure du câble) et bien serré.
DEFAUTS DE FONCTIONNEMENT
Le EH1370 possède un système de protection en cas de surchauffe, qui
déconnecte l'appareil si l'élément de chauffage est trop chaud.
La raison la plus courante en cas de surchauffe est que les entrées ou
sorties d'air sont obstruées ou que les grilles sont bloquées. Si le
radiateur cesse de fonctionner, laissez-le refroidir pendant 20 minutes
puis vérifiez que les grilles ne sont pas obstruées.
Remettez-le en fonctionnement et vérifiez que le produit fonctionne à
présent normalement. Si ce n'est pas le cas, contactez un réparateur
qualifié et compétent.

15
ELIMINATION ET RECYCLAGE
Vous ne devez pas jeter cet appareil avec les ordures ménagères.
La plupart des communes possèdent un système de collecte spécifique et
gratuit pour ce type d'appareils. Dans le cas contraire, renseignez-vous
après de votre mairie.
Quand vous remplacez l'appareil existant par un appareil neuf similaire,
votre revendeur peut se charger du recyclage de l'ancien appareil.
CARACTERISTIQUES TECHNIQUES
Dimensions (installation murale) : 675 × 285 × 50 mm
Dimensions (posé au sol) : 675 × 325 × 150 mm
Poids : 2,67 kg
Alimentation : 230 V CA
Consommation : 1000 W
Courant de Fonctionnement : 4.3 A

16
GARANTIE
Prem-I-Air garantit ce produit contre tout défaut de fabrication ou de
matériaux pendant deux ans.
Si ce radiateur est utilisé dans des conditions autres que celles
recommandées dans cette notice, à des tensions autres que celles
indiquées sur l'appareil, la garantie est
annulée. De même, toute tentative de réparation ou modification
annuleront la garantie.
Le produit que vous avez acheté peut différer légèrement de l'illustration.
Cette garantie est en sus, et n'affecte pas vos droits statutaires.
En cas de problèmes sur ce produit, vous pouvez nous contacter au
01.30.34.48.60.
ALTAI EUROPE Ltd
Z.A. Du Bel Air
17 D rue de Creil
95340 BERNES-SUR-OISE
website: www.prem-i-air.eu
