Prem-I-Air Elite EH1364 User manual

EH1364
2.5 kW 11-Fin Oil-Filled Radiator
Radiateur Bain d'Huile 11 Eléments 2,5kW
•3 Heat settings
•Adjustable thermostat
•Convenient built-in
carrying handle
•Castors for
ease if mobility
•Safety overload cut-out
•2 year guarantee
•3 Réglages de chaleur
•Thermostat réglable
•Poignée intégrée
très pratique
•Roulettes pour un
déplacement aisé
•Coupure de sécurité
en cas de surchauffe
•Garantie 2 ans
Page 1

IMPORTANT
Installer and Users please note:
These instructions should be read carefully and left with the
user of the product for future reference.
BEFORE USE
Inspect the product including its cable and plug for any signs
of damage. If the product is damaged, DO NOT use it, and
contact your supplier immediately.
INSTALLATION

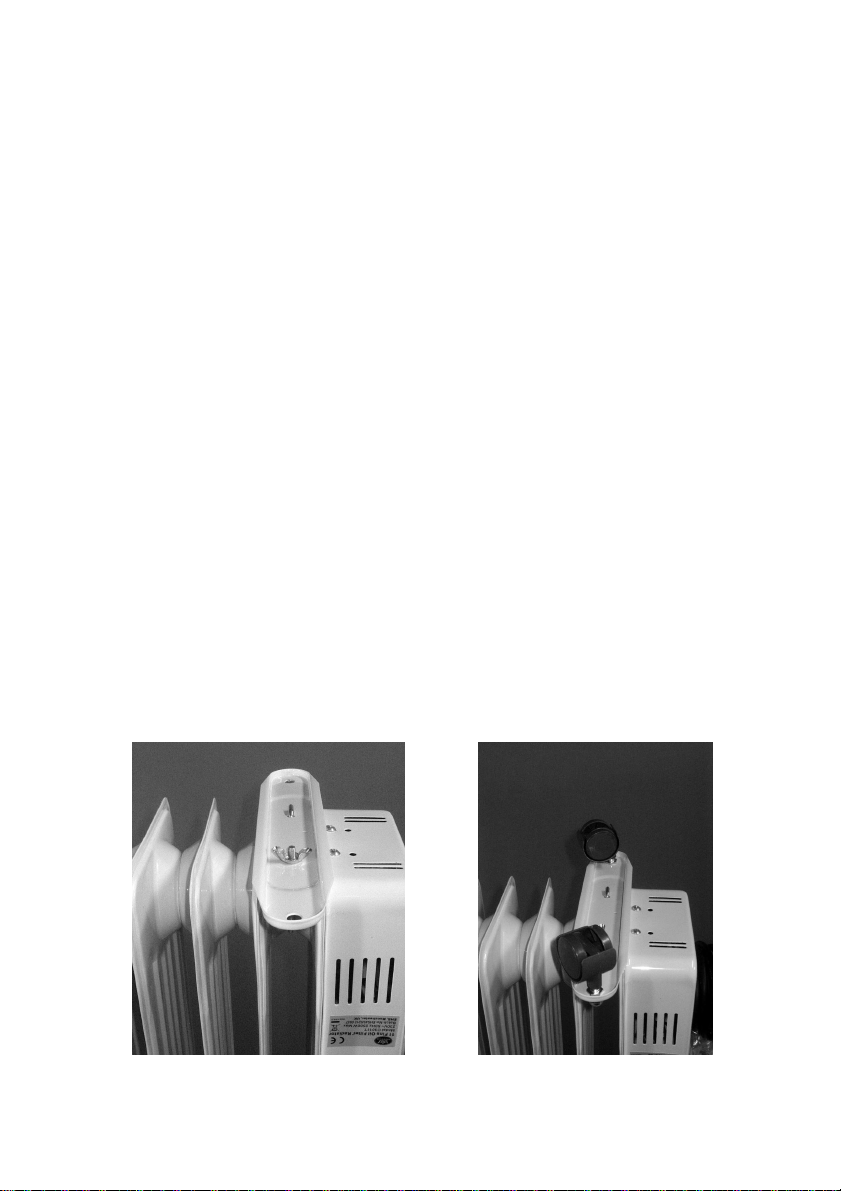

Attaching the feet.
Turn the heater upside down and place on a flat surface.
Hook the U-shaped brackets between the first and second
fins (from each end).
Push the ends of the U-shaped bracket through the holes in
the castor bracket.
Fix the wing nut to the threads on one end of the U-shaped
bracket, and tighten. The castor bracket should fit neatly
between the two fins.
Attach the castors to the holes in the ends of the castor
brackets using the dome-nuts.
Return the heater to the upright position.
Page 2

PRODUCT SAFETY
•This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and
understand the hazards involved.
•Children shall not play with the appliance.
•Cleaning and user maintenance shall not be made by
children without supervision.
•Place the EH1364 on a firm flat surface.
•Ensure that there is at least 300 mm (1') between the sides
of the heater and any flammable materials
•Ensure that there is at least 900 mm (3') between the top of
the heater and any flammable materials.
•Do not place on soft surfaces.
•Do not cover. This symbol shown on the casing of
the heater means that the heater should not be
covered.
•For indoor use only
•Not suitable for use in boats, caravans or similar locations.
•Do not use in bathrooms, or in wet locations.
•Do not place the mains lead beneath a carpet or rug.
•Do not use the heater in locations where paint, petrol or
other flammable liquids are used or stored.
•Do not use the heater without the feet attached.
Page 3

OPERATION
Plug the mains lead into a 13 Amp mains socket.
If connecting via an extension lead, make sure that the lead
is rated at 13 Amps or more, and that it is fully unwound.
Switch the unit on at the mains socket.
Move the 3-position switch on the timer to the "I" position
Use the two power control switches on the side to select the
required operation:
•Both switches off = OFF
•Left switch ON = Low Heat (1000 W)
•Right switch ON = Medium heat (1500 W)
•Both switches ON = High Heat (2500 W)
Unplug the heater from the mains when not in use.
USING THE THERMOSTAT
The thermostat can be use to regulate the room temperature.
Turn both switches on (high heat), and rotate the
temperature control fully clockwise.
The heater will then operate at maximum output. When the
desired temperature is reached, rotate the temperature
control anticlockwise until a click is heard. The heater will
then switch on and off to keep the room at the desired
temperature. The indicator light will show that this is
happening.
Either the low, medium or high heat setting can be used.
Page 4

USING THE TIMER
The numbers around the timer dial show the time in 24-hour
clock.The timer is controlled by the plastic segments - each
segment represents 15 minutes. Move the segment outwards
if the heater should be ON for that time period, or inwards
towards the centre of the dial if it should be OFF.
Rotate the dial clockwise until the arrowhead at the right of
the dial points to the current time.
To use the heater in timed mode, it should be permanently
connected to the mains supply. If the power is disconnected,
the clock will stop.
To operate the heater in timed mode, the three position
switch within the dial should be in the centre position. If it is in
the "I" position, the heater will be permanently ON. If it is in
the "O" position, the heater will be permanently OFF.
OPERATING COSTS
At time of going to press, the average cost of electricity is
£0.11 per unit (kilowatt-hour). The amount you are being
charged will be shown on your electricity bill.
At this cost, the EH1364 will cost £0.11 per hour to run on the
"low heat " setting, and £0.16 per hour to run on the "medium
heat" setting or £0.27 per hour to run on the "high heat"
setting, with the thermostat set to its maximum.
If the thermostat is used to regulate the temperature the
operating costs will be lower, depending on the room
temperature.
Page 5

MAINTENANCE
Before cleaning, turn the heater off, and disconnect from the
mains supply. The heater may then be cleaned using a damp
cloth with a drop of washing-up liquid to remove any dust or
dirt from the case. Do no use stronger detergents or solvents
as these may damage the plastic.
This heater is filled with a precise quantity of special oil.
Repairs requiring the opening of the oil container are only to
be made by the manufacturer or his service agent who
should be contacted if there is an oil leak.
Using a dry 1" (25 mm) paint-brush, remove any dust from
the grilles.

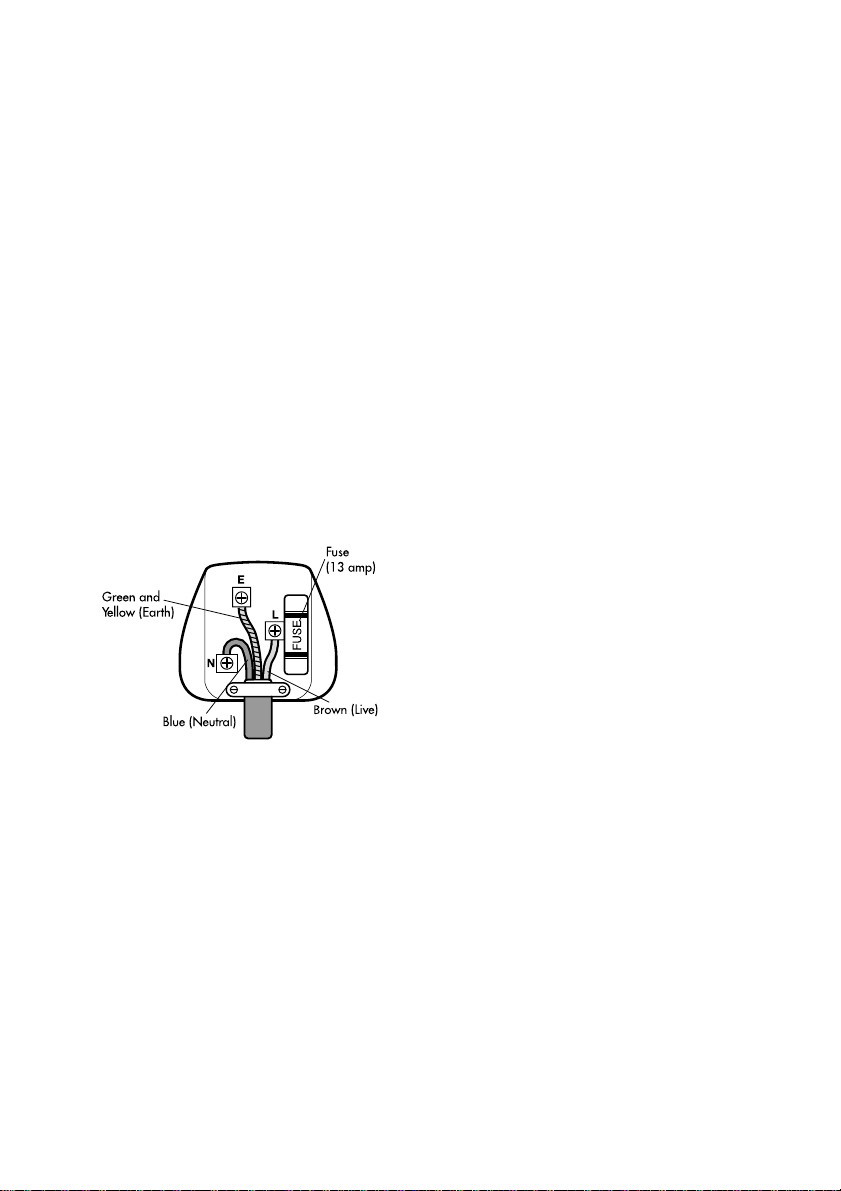

If the mains lead is damaged, it must be replaced by the
manufacturer or an authorised service centre. If the mains
plug needs to be replaced, proceed as follows:
•Connect the brown wire to the
terminal labelled "L".
•Connect the blue wire to the
terminal labelled "N".
•Connect the green/yellow wire
to the terminal labelled with the
earth symbol or "E".
•Make sure that the cord-grip is
positioned correctly (over the
outer sheath of the cable) and it
fully tightened.
PAT TESTING.
When used in an office environment, this product must be
safety-tested yearly by a qualified electrician (PAT Tested) in
order to comply with the Electricity at Work Regulations.
We recommend that it is PAT tested regularly when used in a
domestic environment.
Page 6

DISPOSAL AND RECYCLING
You must not dispose of this appliance with domestic
household waste.
Most local authorities have specific collection system for
appliances and disposal is free of charge to the end-user.
When replacing an existing appliance with a similar new
appliance your retailer may take the old appliance for
disposal.When scrapping the heater, follow the regulations
for the disposal of oil
FAULT-FINDING
If the EH1364 is not operating, proceed as follows:
Check that the mains plug is firmly in the socket, and that the
socket is switched ON.
Check that at least one of the power control switches is
switched ON.
If the built-in timer is not being used, check that the three-
position switch within the timer dial is in the "I" position.
If the built-in timer is being used, check that the dial shows
the correct time.
The EH1364 also has a overload protection device to prevent
overheating. If this operates, disconnect the heater from the
mains supply, and remove any objects on or adjacent to the
heater that could have caused the overheating. Wait 10
minutes, and reconnect to the mains supply.
The EH1364 is also fitted with a tip-over switch which
disconnects the power if the heater falls over. If the heater is
not operating, make sure that it is standing vertically.
If the heater still does not function, or the overload protection
device operates again, consult an authorised service agent.
Page 7

TECHNICAL SPECIFICATION
Dimensions: 650×520×160 mm
Weight: 15.4 kg
Power supply: 230 V AC
Power consumption: 2500 W
Operating current: 11 A
SERVICE WARRANTY
Prem-i-Air guarantees the product free from defects in
materials and workmanship for a period of two years.
Should this unit be operated under conditions other than
those recommended, at voltages other than the voltage
indicated on the unit, or any attempts made to service or
modify the unit, then the warranty will be rendered void.
The product you buy may sometimes differ slightly from
illustrations. This warranty is in addition to, and does not
affect, your statutory rights.
If you have any problems with this product, please call our
Help Desk on [phone].
Prem-i-Air Appliances Ltd.,
Lancots Lane,
Sutton Oak,
St. Helens,
Merseyside.
WA9 3EX
website: www.prem-i-air.com
Page 8

IMPORTANT
Installateurs et Utilisateurs, veuillez noter:
Vous devez lire attentivement cette notice et la conserver
précieusement pour une éventuelle future consultation.
INSTALLATION
Fixation des pieds.
Tournez le radiateur sur l'envers et placez-le sur une surface
plate.
Accrochez les étriers en forme de U entre la 1ère et la 2ème
ailette (de chaque côté du radiateur).
Fixez les écrous à oreilles sur le filetage situé à une
extrémité de l'étrier en forme de U et serrez.
Le support de roulette doit s'adapter parfaitement entre les
deux ailettes.
Fixez les roulettes sur les trous situés aux extrémités des
supports de roulettes à l'aide des écrous à dôme.
Tournez le radiateur pour le placer en position verticale.
Page 9

CONSIGNES DE SECURITE
•Cet appareil peut être utilisé par des enfants âgés de 8 ans
et plus et par des personnes dont les capacités physiques,
sensorielles ou mentales sont diminuées ou manquant
d'expérience ou de connaissances uniquement sous la
surveillance d'un adulte qui leur aura appris à utiliser
l'appareil et leur aura expliqué les risques encourus.
•Les enfants ne doivent pas jouer avec l'appareil.
•Placez le EH1364 sur une surface plate.
•Respectez un espace de 300 mm minimum entre les côtés
du radiateur et tout matériau inflammable.
• Respectez un espace de 900mm minimum entre le haut du
radiateur et tout matériau inflammable.
•Ne le placez pas sur une surface molle ou instable.
•Ne pas couvrir. Ce symbole figurant sur le radiateur
signifie que le radiateur ne doit pas être couvert.
•Ne pas utiliser à l'extérieur.
•Ne pas utiliser dans les salles de bains ou dans des pièces
humides.
•Ne placez pas le cordon d'alimentation sous un tapis ou
une carpette.
•N'utilisez pas cet appareil dans des endroits où sont
stockés ou utilisés de la peinture, de l'essence ou d'autres
liquides inflammables.
•N'utilisez pas le radiateur sans les pieds.
FONCTIONNEMENT
Branchez le cordon d'alimentation dans une prise murale.
Si vous utilisez une rallonge, vérifiez que le cordon est bien
calibré à 13 Ampères ou plus et qu'elle est complètement
déroulée.
Placez l'interrupteur à 3 positions situé sur le programmateur
sur la position ''I''. Page 10

Utilisez le bouton de contrôle de puissance à 2 touches pour
sélectionner le mode de fonctionnement souhaité :
•Les deux interrupteurs sont éteints = OFF
•L'interrupteur de gauche (I) est enclenché = Faible Chaleur
(1000W)
•L'interrupteur de droite (II) est enclenché = Chaleur
Moyenne (1500W)
•Les deux interrupteurs (III) sont enclenchés = Chaleur
Elevée (2500W)
Débranchez le radiateur quand vous ne l'utilisez pas.
UTILISATION DU THERMOSTAT
Le thermostat peut être utilisé pour réguler la température de
la pièce.
Allumez les deux boutons (chaleur élevée), et tournez le
bouton de contrôle de température complètement dans le
sens des aiguilles d'une montre.
La radiateur fonctionnera alors à pleine puissance. Quand la
température souhaitée est atteinte, tournez le bouton de
contrôle de la température dans le sens inverse des aiguilles
d'une montre, jusqu'à ce que vous entendiez un clic. Le
radiateur s'enclenchera alors automatiquement pour
conserver la température désirée dans la pièce. Un témoin
lumineux indiquera ce qui se passe.
Le réglage de chaleur faible, moyenne ou élevée peut être
utilisé.
Si le bouton du thermostat est tourné complètement dans le
sens inverse des aiguilles d'une montre, le radiateur
fonctionnera en position hors-gel et le radiateur
s'enclenchera si la température descend au-dessous de 4°C,
afin d'éviter les dégâts causés par le gel.
Page 11

UTILISATION DU PROGRAMMATEUR
Les chiffres autour du cadran du programmateur
représentent une durée de 24 heures.
Le temporisateur est commandé par les segments en
matière plastique „ chaque segment représente 15 minutes.
Déplacez le segment vers l'extérieur si le radiateur doit être
allumé pour cette période de temps, vers l'intérieur et vers le
centre du temporisateur s'il doit être éteint.
Tournez la molette dans le sens des aiguilles d'une montre
jusqu'à la pointe de la flèche située à droite du cadran.
Pour utiliser le radiateur en mode temporisé, il doit être
branché en permanence. S'il est débranché, l'horloge
s'arrêtera.
Pour utiliser le radiateur en mode temporisé, le commutateur
à trois positions à l'intérieur du cadran doit être sur la position
centrale. S'il est sur la position ''I'', le radiateur sera en
permanence allumé. S'il est sur la position ''O'', le radiateur
sera éteint en permanence.
COUT DE FONCTIONNEMENT
Au moment où nous imprimons cette notice, le coût moyen
de l'électricité en France est de 0,13€ par unité
(kilowattheure). A ce coût, le EH1364 coûtera 0,13€ par
heure pour fonctionner en position ''chaleur faible'', 0,19€
par heure pour fonctionner en position''chaleur moyenne'' et
0,32€ par heure pour fonctionner en mode''chaleur élevée'',
avec le thermostat réglé à son maximum.
Si le thermostat est utilisé pour réguler la température, le
coût de fonctionnement sera inférieur, en fonction de la
température de la pièce.
Page 12

ENTRETIEN
Avant le nettoyage, éteignez le radiateur et débranchez-le.
Le radiateur peut être nettoyé à l'aide d'un chiffon humide
avec une goutte de liquide vaisselle pour enlever la
poussière ou la saleté. N'utilisez pas de détergents ni de
solvants puissants car cela endommagerait le plastique.
Utilisez un pinceau sec de 25 mm pour enlever la poussière
des grilles.
Si le cordon est endommagé, il doit être remplacé par un
technicien qualifié. Si la prise doit être changée, procédez
comme suit :
•Connectez le fil marron sur le bornier libellé ''L''
•Connectez le fil bleu sur le bornier connecté ''N''
•Connectez le fil vert/jaune sur le bornier libellé ''E'' ou
portant le symbole terre.
•Vérifiez que le serre-câble est positionné correctement (sur
la gaine extérieure du câble) et bien serré.
ELIMINATION ET RECYCLAGE
Vous ne devez pas jeter cet appareil avec les ordures
ménagères.
La plupart des communes possèdent un système de collecte
spécifique gratuit. Si ce n'est pas le cas, renseignez-vous
auprès de votre mairie.
Si vous remplacez l'appareil existant par un modèle
similaire, le revendeur peut se charger du recyclage de votre
ancien appareil.
Page 13

DEFAUTS DE FONCTIONNEMENT
Si le EH1364 ne fonctionne pas, procédez comme suit :
Vérifiez que la prise de l'appareil est bien enfoncée dans la
prise murale et que la prise murale fonctionne.
Vérifiez qu'au moins un des boutons de contrôle de
puissance est activé.
Si le temporisateur intégré n'est pas utilisé, vérifiez que
l'interrupteur à trois positions situé à l'intérieur du cadran du
programmateur est sur la position ''I''.
Si le temporisateur est utilisé, vérifiez que le cadran indique
le temps correct.
Le EH1364 possède également un système de coupure de
sécurité pour éviter une surchauffe. Ci cela arrive,
débranchez le radiateur et enlevez tout objet sur ou près du
radiateur qui aurait pu causer cette surchauffe. Attendez 10
minutes puis rebranchez le radiateur.
Si le radiateur ne fonctionne toujours pas, ou si la protection
de sécurité s'active de nouveau, consultez un réparateur
agrée et compétent.
CARACTERISTIQUES TECHNIQUES
Dimensions : 650 x 520 x 160 mm
Poids : 15.4 kg
Alimentation : 230 V CA
Consommation : 2500 W
Courant de Fonctionnement : 11 A
Page 14

GARANTIE
Prem-I-Air garantit ce produit contre tout défaut de fabrication
ou de matériaux pendant deux ans.
Si ce radiateur est utilisé dans des conditions autres que
celles recommandées dans cette notice, à des tensions
autres que celles indiquées sur l'appareil, la garantie est
annulée. De même, toute tentative de réparation ou
modification annuleront la garantie.
Le produit que vous avez acheté peut différer légèrement de
l'illustration.
Cette garantie est en sus, et n'affecte pas vos droits
statutaires.
En cas de problèmes sur ce produit, vous pouvez nous
contacter au 01.30.34.48.60.
ALTAI EUROPE Ltd
Z.A. Du Bel Air
17 D rue de Creil
95340 BERNES-SUR-OISE
www.altai.co.uk
Page 15
