Modena 200 & 350 Liter
Einbau- und Montageanleitung
Regenspeicher Modena 200 & 350 Liter
(Seite 2-5)
Installation & assembly instructions
Modena Rainwater Tank 200 & 350 liters
(Page 6-9)

Premier Tech Aqua • Rewatec®2/12 Modena 200 & 350 Liter
DORW2170. 02.02.2017
Einbau- und Montageanleitung
Regenspeicher Modena 200 & 350 Liter
Inhaltsübersicht
1. Einsatzbereich .......................................................................................................................2
2. Hauptabmessungen...............................................................................................................2
3. Montage.................................................................................................................................3
4. Einbau....................................................................................................................................4
5. Anschluss von Leitungen, z.B. einer Ablaufleitung.................................................................5
6. Betrieb und Wartung..............................................................................................................5
1. Einsatzbereich
Der Regenspeicher Modena dient der Speicherung von Regenwasser zur späteren Verwendung
für die Gartenbewässerung.

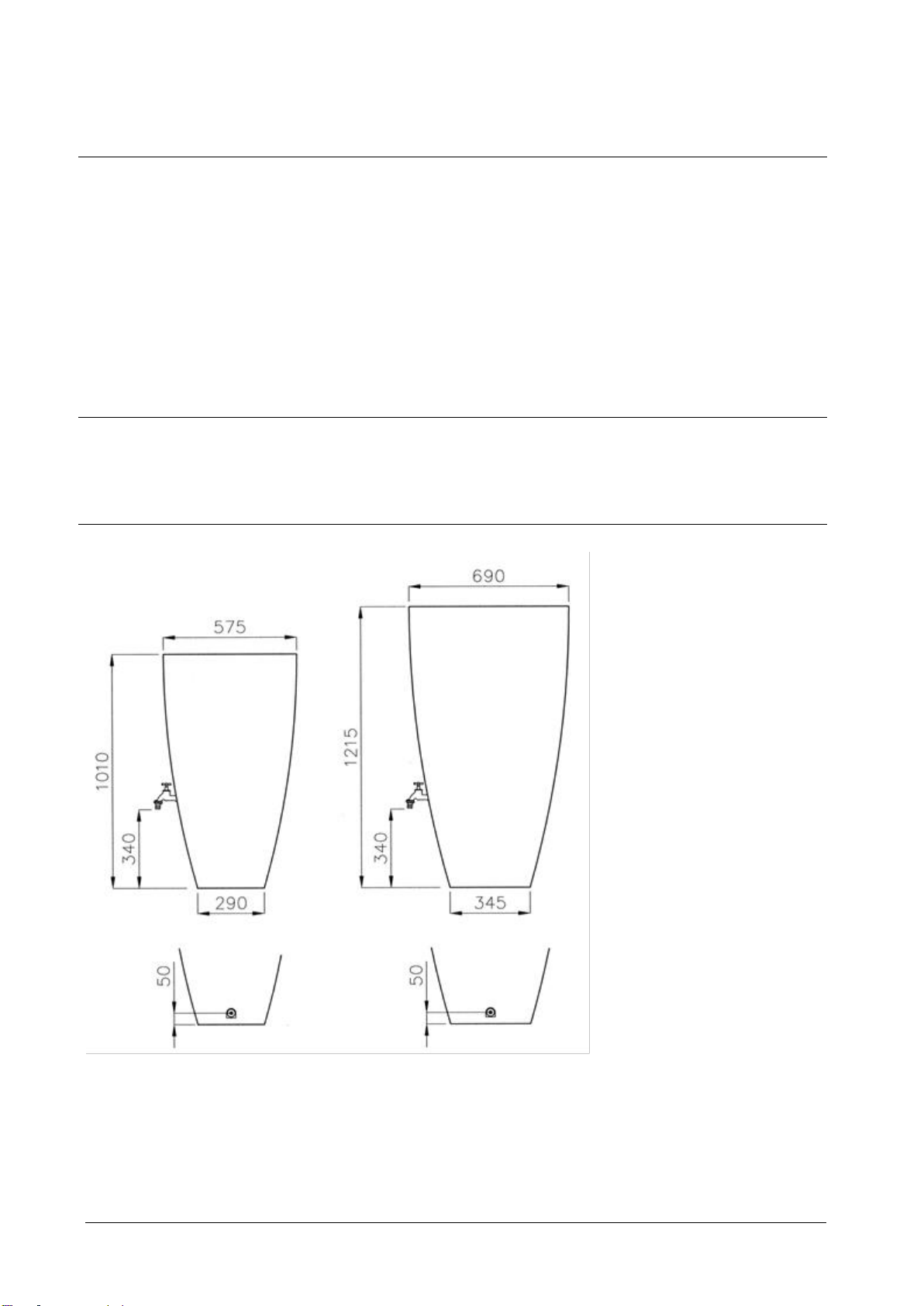

2. Hauptabmessungen
Anschluss für Wasserhahn
(Punkt 3.2)auf der
Vorderseite und
Überlauf/Entleerung auf der
Rückseite 3/4“ (DN20)
(Punkt 5).

Premier Tech Aqua • Rewatec®3/12 Modena 200 & 350 Liter
DORW2170. 02.02.2017

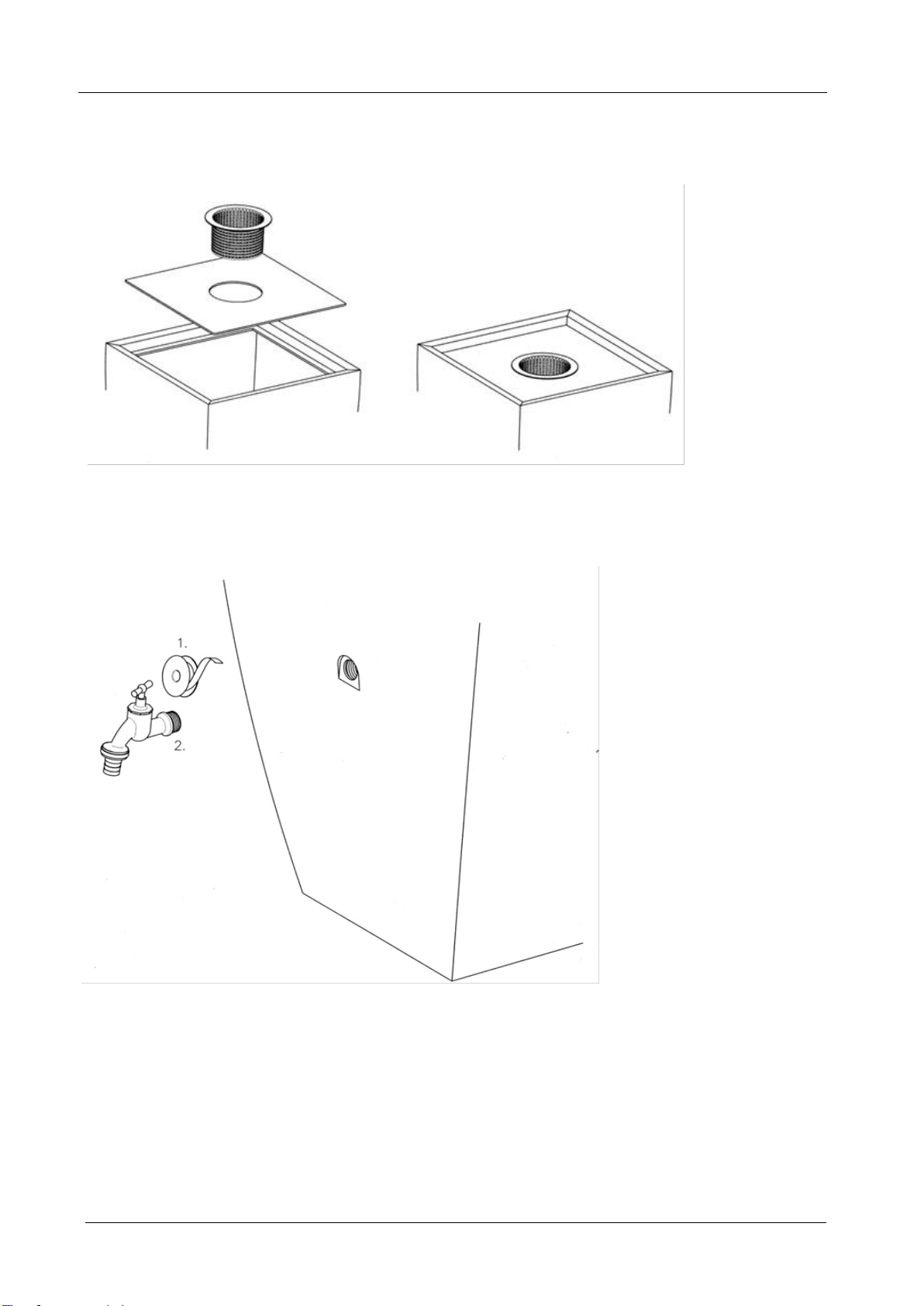

3. Montage
3.1 Montage des Filters
Auf die Platte kann zusätzlich Kies aufgebracht werden. Neben der dekorativen Wirkung dient
dieser als Abscheider von groben Verschmutzungen wie Blättern.
3.2 Montage des Wasserhahns
1. Gewinde des Wasserhahns mit Dichtmittel versehen.
Das Gewinde des Wasserhahns ist mit einem Dichtmittel zu versehen wie Teflon-Band,
Dichtfaden oder Hanf.
2. Wasserhahn einschrauben.
Der Wasserhahn wird eingeschraubt. Dabei ist darauf zu prüfen, ob das Dichtmittel dick genug
aufgebracht wurde, was an sich durch einen relativ hohen Widerstand gegen die Drehbewegung
bemerkbar macht. Der Einschraubvorgang ist zu beenden, wenn der Hahn sich kaum noch
drehen lässt und der Auslass nach unten zeigt.

Premier Tech Aqua • Rewatec®4/12 Modena 200 & 350 Liter
DORW2170. 02.02.2017

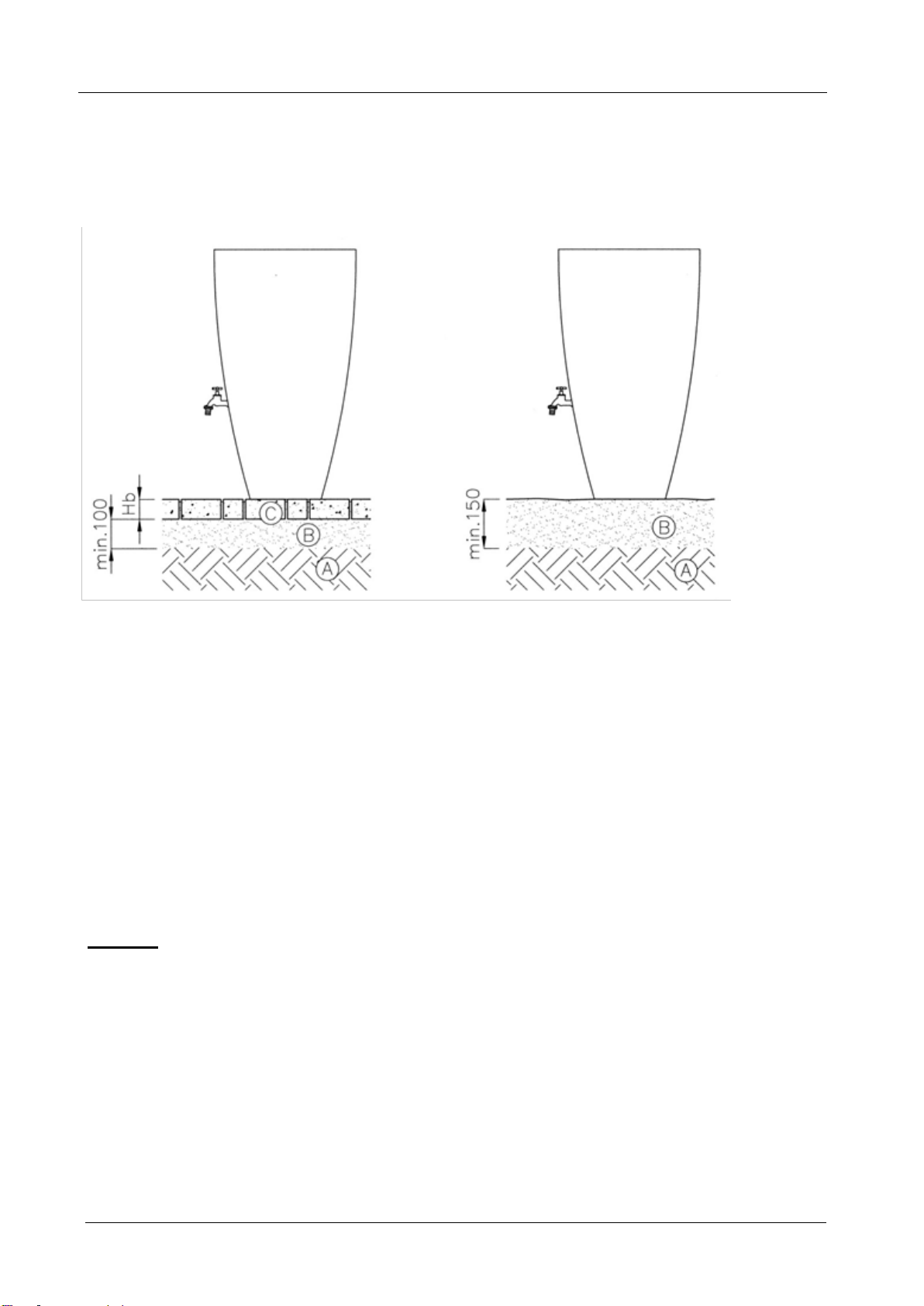

4. Einbau
Die gefüllten Behälter haben ein hohes Gewicht und einen hohen Schwerpunkt, so dass bei der
Aufstellung eine solide Grundfläche notwendig ist.
Beispiele:
AAnstehender Boden
Er muss stabil und wasserdurchlässig sein; er darf auch bei lang anhaltendem Regen nicht
aufweichen.
B Schicht aus Sand- Kiesgemisch oder ähnlichem.
Der zukünftige Standort des Modena Behälters ist zunächst auszuheben. Danach ist eine Sand-
/Kiesgemisch, Estrichkies oder ein ähnliches Material einzubringen, das nach gutem Verdichten
eine stabile Grundlage bildet.
CBelag aus Verbundstein, Gehwegplatten oder ähnlichem.
Auf die Schicht B kann ein Belag aufgebracht werden, der ausreichend stabil sein muss.
Hinweis:
Als zusätzliche Kippsicherung kann der Behälter an der Hauswand angeschraubt werden. Das
Schraubenloch darf jedoch nicht tiefer als 50mm unter der Oberkante des Behälters angebracht
werden.

Premier Tech Aqua • Rewatec®5/12 Modena 200 & 350 Liter
DORW2170. 02.02.2017

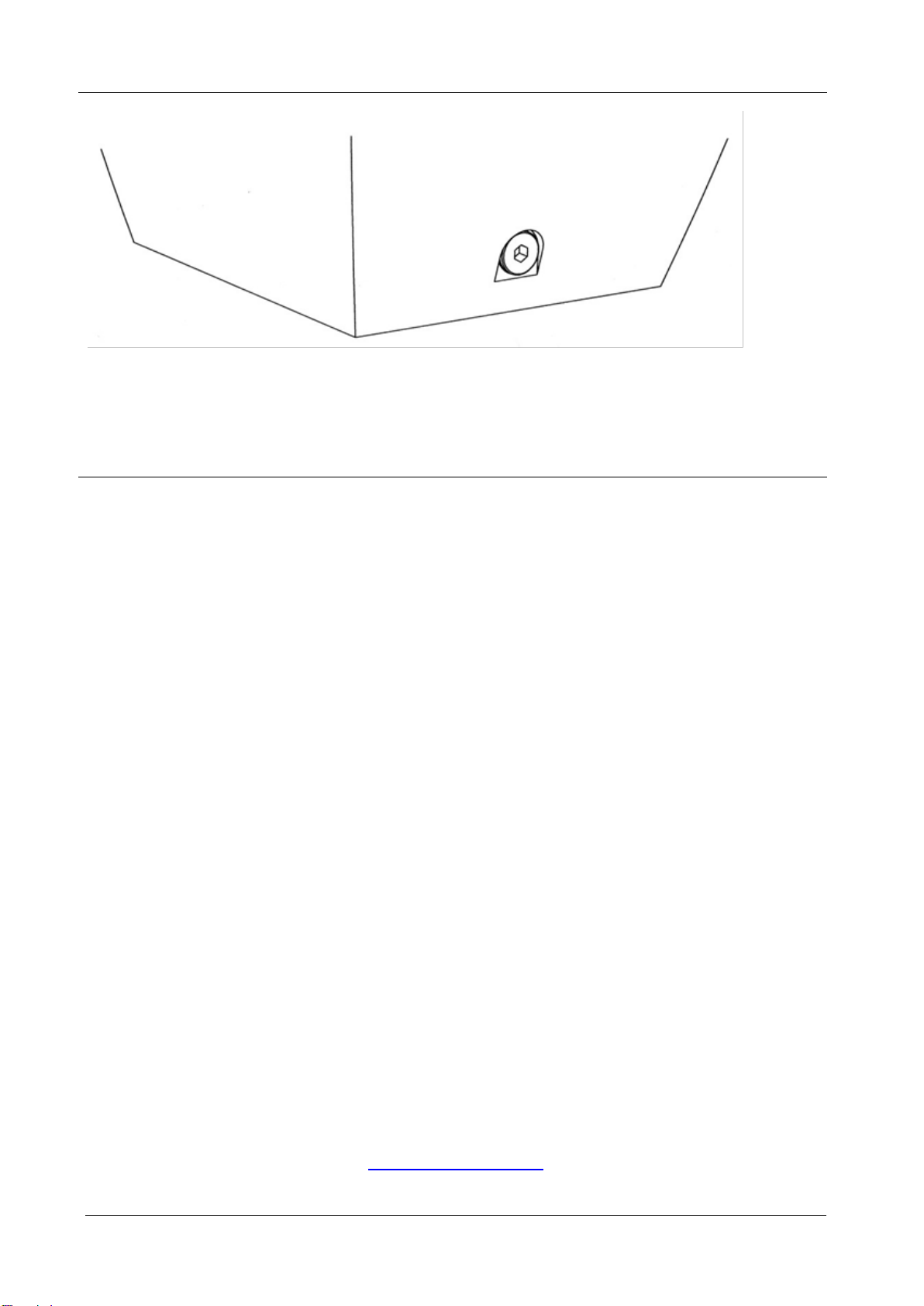

5. Anschluss von Leitungen, z.B. einer Ablaufleitung
Die Kappe unten auf der Rückseite kann mit Hilfe einer Münze oder einem flachen Stück Metall
abgeschraubt werden.
Es steht dann ein 3 /4“ (DN20) Innengewinde aus Messing für den Anschluss eines Hahns,
Fittings oder Rohres zur Verfügung.
6. Betrieb und Wartung
Bei Bedarf ist der Filterkorb und (wenn vorhanden) die Kiesschicht zu reinigen. Wenn der
Filterkorb ausgebaut ist kann geprüft werden, ob eine Schlammschicht am Behälterboden
entfernt werden sollte.
Bei Frostgefahr ist der Behälter vollständig zu entleeren.
Zubehörtipp: Überlaufset für Modena, Wasserhahn Chrom oder Messing.
Lieferumfang:
-Modena Behälter
-Auflageplatte
-Filterkorb
www.premiertechaqua.de
Technische Änderungen und Rechte vorbehalten. Keine Haftung für Druckfehler.
Die Inhalte der technischen Dokumentation sind Bestandteil der Garantiebedingungen
Es sind bei Planung und Einbau die einschlägigen Normen und andere Regelwerke sowie
die Unfallverhütungsvorschriften zu beachten.

Premier Tech Aqua • Rewatec®6/12 Modena 200 & 350 L
DORW2170 - 02.02.2017
Installation & Assembly Instructions
Modena rainwater tank 200 & 350 L
Contents
1. Area of use ............................................................................................................................6
2. Main dimensions....................................................................................................................6
3. Assembly...............................................................................................................................7
4. Installation..............................................................................................................................8
5. Connections, e.g. an outflow pipe ..........................................................................................9
6. Operation and maintenance...................................................................................................9
1. Area of use
The Modena rainwater tank stores rainwater to re-use for watering the garden.

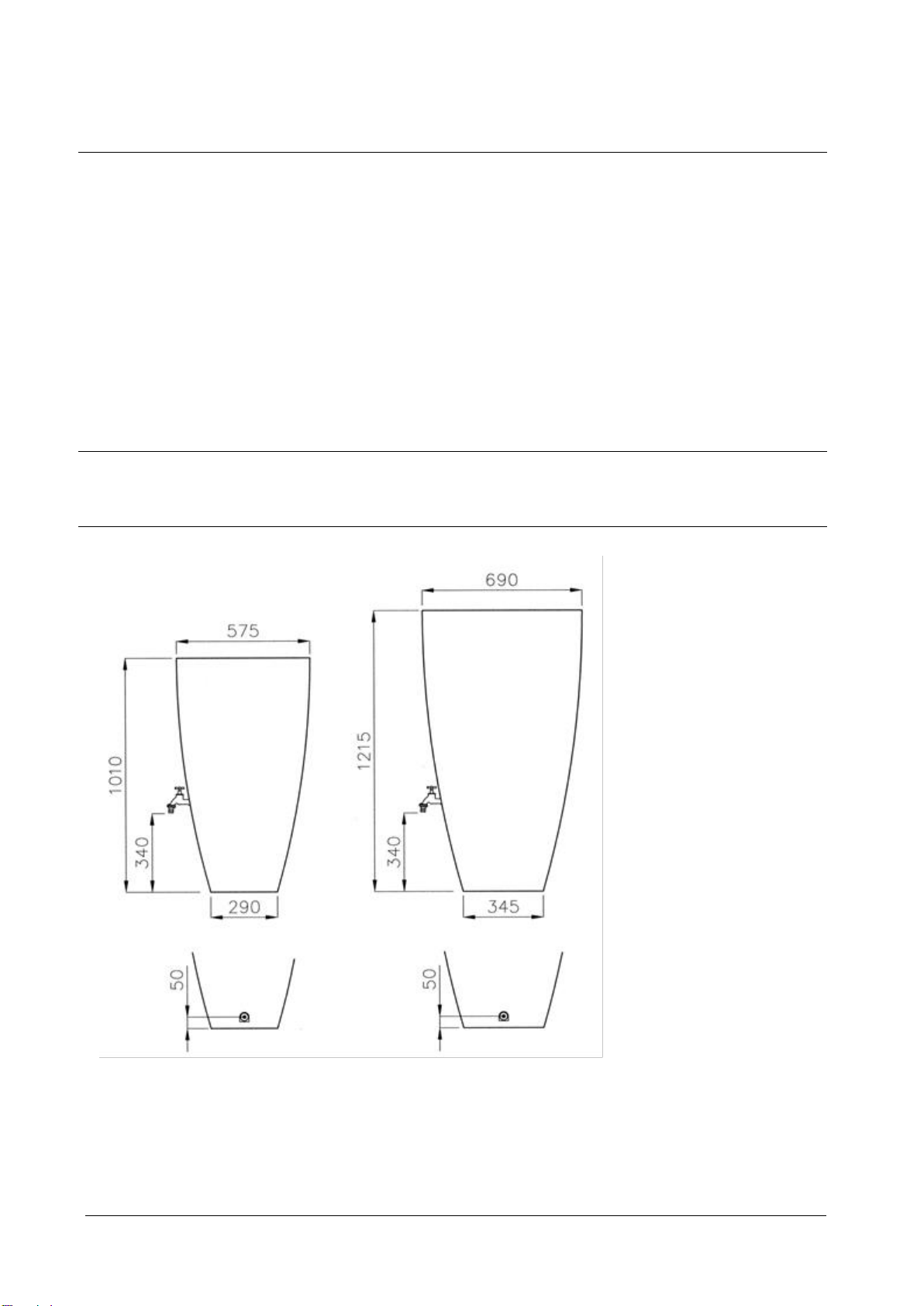

2. Main dimensions
Connection for the tap
(Item 3.2) on the front and
the overflow/draining
system on the back, 3/4"
(DN 20) (Item 5).

Premier Tech Aqua • Rewatec®7/12 Modena 200 & 350 L
DORW2170 - 02.02.2017

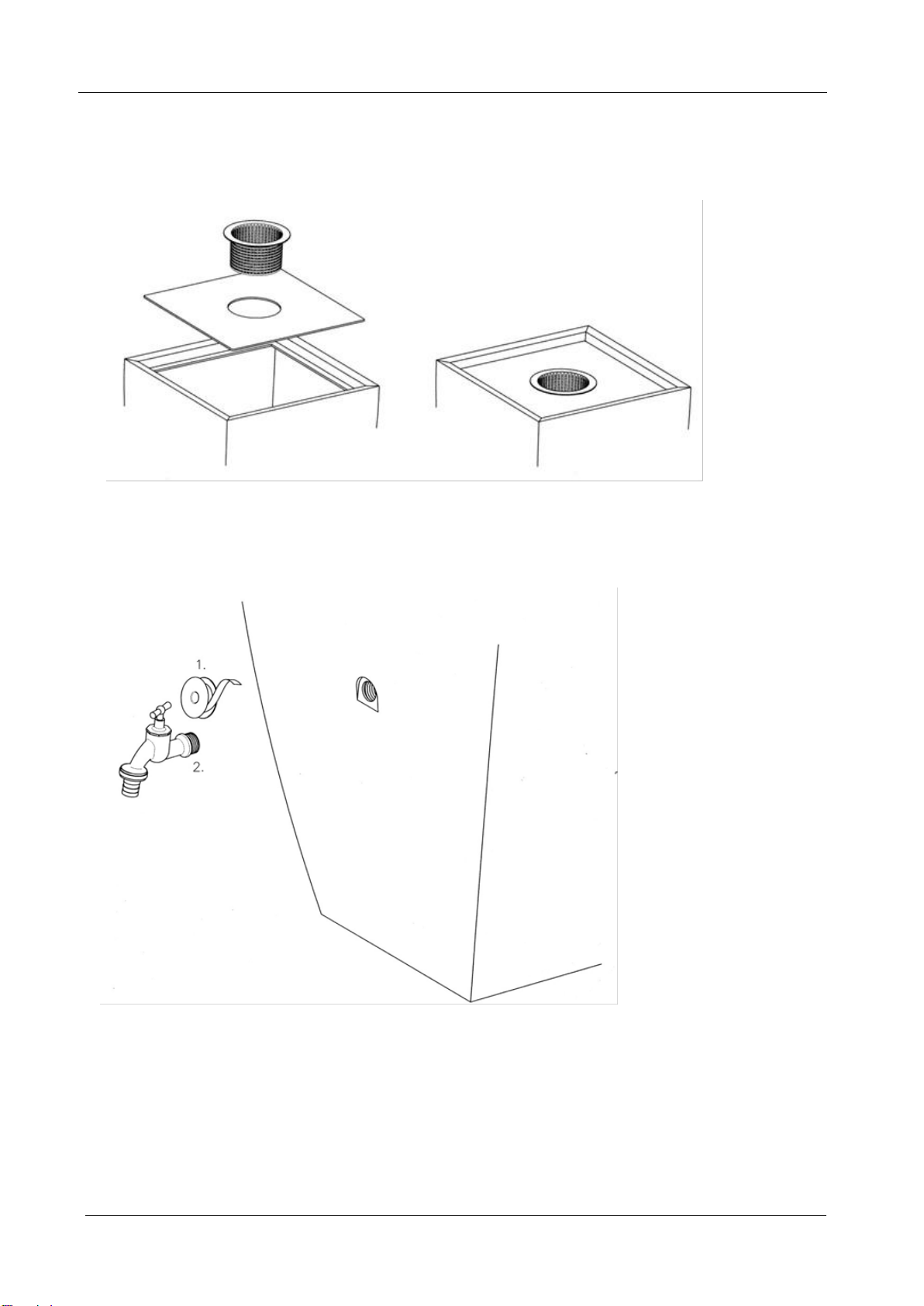

3. Assembly
3.1 Assembling the filter
Gravel can be placed on the plate, not only as a decorative element, but also to filter out debris
such as leaves.
3.2 Assembling the tap
1. Apply a sealant to the thread of the tap.
Possible sealants include Teflon tape, sealing cords or hemp.
2. Screw in the tap.
Screw in the tap, check whether enough sealant has been applied. This will be indicated by a
relatively high resistance to the turning motion. Stop screwing in the tap when it can barely be
moved and the outlet is facing downwards.

Premier Tech Aqua • Rewatec®8/12 Modena 200 & 350 L
DORW2170 - 02.02.2017
4. Installation
The filled containers are very heavy and have a high centre of gravity so they need to be installed
on a solid base.
Examples:
AIn-situ soil
It must be stable and water-permeable, and must not become soft even during long periods of
rain.
B Layer of sand/gravel mixture or similar.
Firstly, excavate the installation site of the Modena container. Then apply a sand/gravel mixture,
crushed concrete or a similar material which can be compacted to produce a stable foundation.
CApply a surface of composite stone, paving slabs, etc.
A surface can be installed on layer B if the surface is sufficiently stable.
Note:
The container can also be screwed onto a wall of the house as an additional protection against
tipping. However, the screw hole may not be lower than 50 mm below the upper edge of the
container.

Premier Tech Aqua • Rewatec®9/12 Modena 200 & 350 L
DORW2170 - 02.02.2017

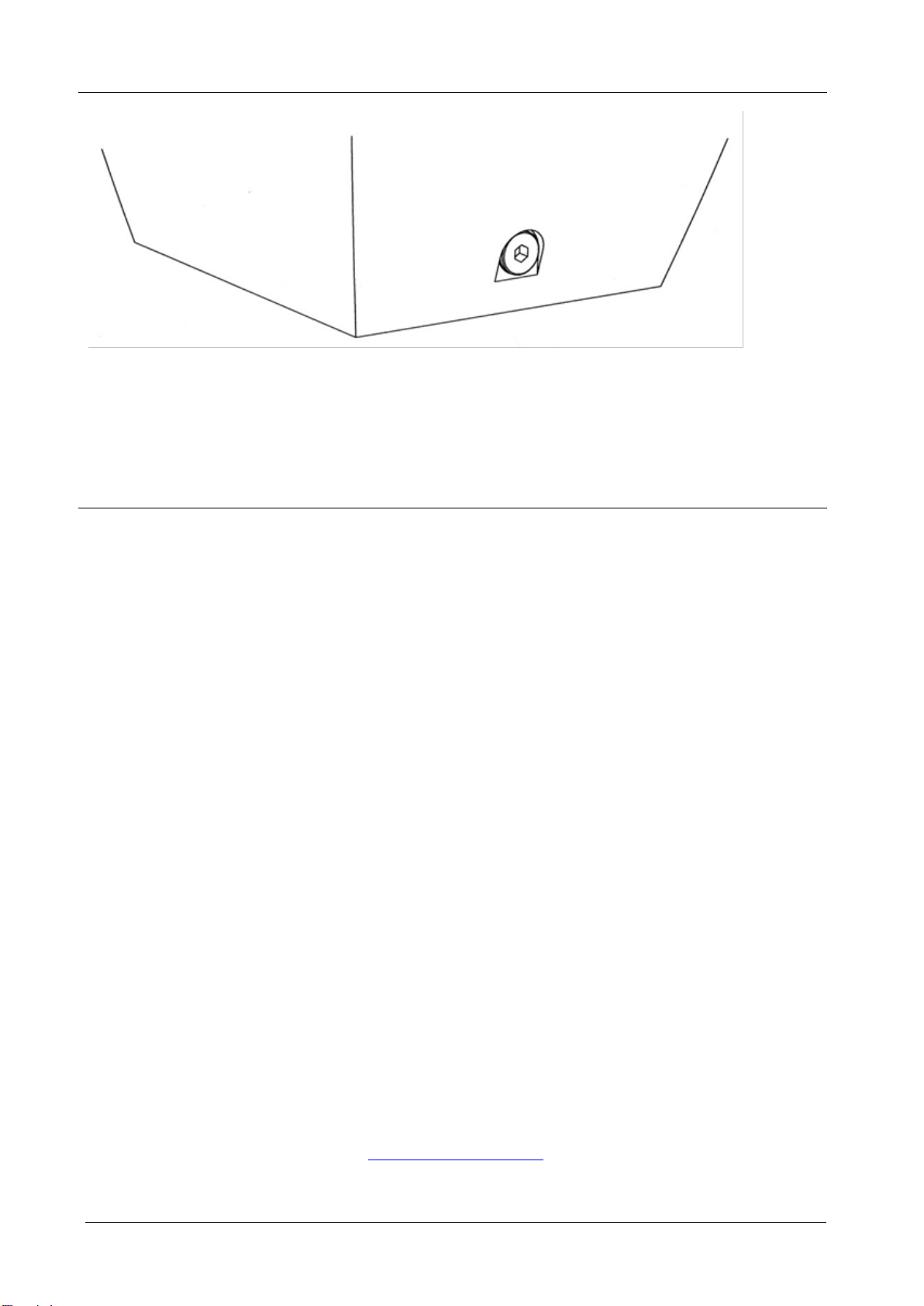

5. Connections, e.g. an outflow pipe
The cap on the lower rear side can be unscrewed using a coin or a flat piece of metal.
This provides a 3/4" (DN 20) brass female thread for connecting a tap, fitting, or pipe.
6. Operation and maintenance
Clean the filter cage and the layer of gravel (if used) as necessary. Once the filter cage is
removed, you can check whether a layer of sludge needs to be removed from the bottom of the
container.
If there is a danger of frost, empty the complete container.
Recommended accessory: Overflow set for Modena, Tap chrome or brass.
Scope of delivery:
-Modena container
-Support plate
-Filter cage
www.premiertechaqua.de
Technical changes and rights reserved. No liability for misprints
The contents of the technical documentation are a component of the guarantee terms
Planning and installation regulations are to be followed, as well as the accident prevention regulations.
