Premium PTV78 User manual

TV PORTATIL DE 7”
7” PORTABLE TV
MODEL: PTV78
MODELO: PTV78

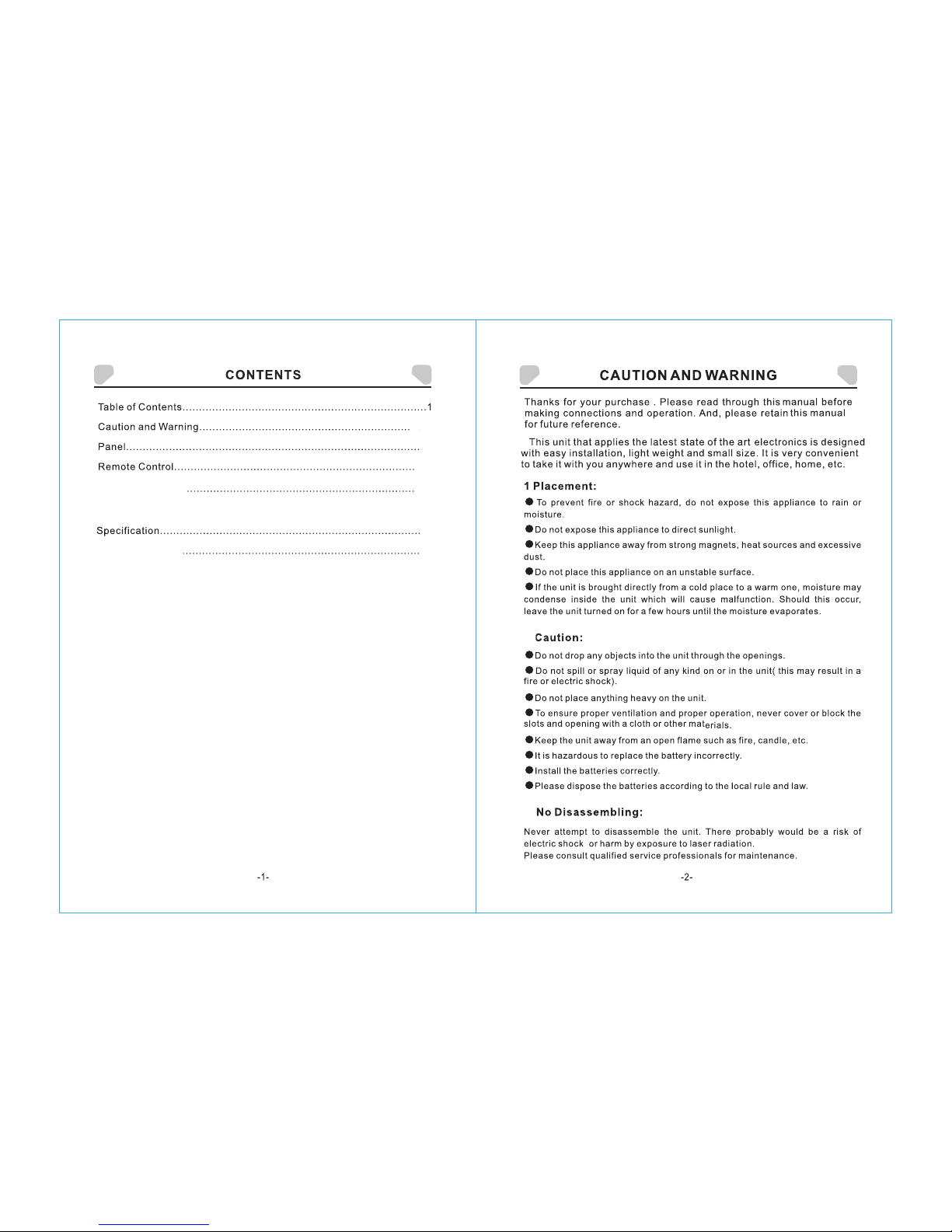

PRECAUCIONES Y ADVERTENCIAS
3) No abra o desarme la unidad:
Nunca intente desarmar la unidad. De hacerlo corre el riesgo de una descarga
eléctrica o daños por la exposición a la radiación laser.
Por favor consulte a profesionales cualificados de servicios de mantenimiento.
Lea este manual antes de realizar las conexiones y empezar a
operar el televisor, Ie recomendamos conservar
este manual para futuras referencias.
Esta unidad incluye tecnología de última generación, diseñado para una fácil
instalación, su peso ligero y tamaño pequeño lo hacen muy práctico
para llevarlo a cualquier lugar y utilizarlo en el auto, hogar, oficina u hoteles, etc.
1) Instalación:
Para evitar incendios o descargas eléctricas, no exponga
este aparato a la lluvia o la humedad.
No exponga este aparato a la luz directa del sol.
Mantenga este aparato alejado de imanes, fuentes de calor y el polvo excesivo.
No coloque este aparato sobre una superficie inestable.
Si la unidad se traslada directamente de un lugar frio a uno cálido, puede
condensarse humedad dentro de la unidad. Si esto ocurre, deje el aparato
durante algunas horas hasta que se evapore la humedad.encendido
2) Atención:
No deje caer ningún objeto en la unidad a través de las ranuras.
No derrame líquidos o aerosol de ningún tipo sobre la unidad, puede
incendio o una descarga eléctrica.provocar un
No coloque objetos pesados sobre la unidad.
Para asegurar la adecuada ventilación y correcto funcionamiento, no cubra ni
bloquee las ranuras con ningún material.
Mantenga la unidad alejada de llamas abiertas, tales como chimeneas,
Instale la batería en forma correcta, es muy peligroso reemplazar
la batería y dejarla de forma incorrecta.
Deseche la batería de acuerdo a la norma local.
velas, etc.

-4-
control remoto, algunos sólo en el control remoto, y algunos botones están
sólo en la unidad.
ZOOM
VOL+
REPEAT
DISPLAY
AUDIO
SLOW
STOP
RETURN
REV FWD
SETUP
SHIFT
SOURCE
CONTROL REMOTO
Nota: Algunos de los siguientes botones se encuentran tanto en la unidad como en el
SETUP
Permite entrar / salir del menú de configuración.
REPEAT
Sirve para cambiar los modos de repetición
◄◄
Volver al capítulo / pista anterior.
►►
Pasar a la siguiente / pista siguiente.
NÚMEROS EI teclado numérico se puede utilizar para ingresar
canales o seleccionar
una pista o un capítulo.
Sirve para introducir un elemento del menú o para
confirmar y ejecutar
una selección.
Las teclas de dirección se pueden utilizar
para mover la selección en el menú.
Permite cambiar el tipo de entrada de video: TV,
USB y/o tarjeta
PLAY/PAUSE Sirve para iniciar la reproducción o reanudar la reproducción normal de
avance rápido, retroceso rápido, cámara lenta, reproducción fotograma
a fotograma, etc.
ıı Pausa temporalmente la· reproducción.
Para reanudar la reproducción pulse nuevamente ıı o PLAY/ PAUSE.
■
Detiene la reproducción, al reiniciar la reproducción volverá al punto de
partida.
CH-/CH+ Estos botones permiten avanzar o retroceder en los canales.
SHIFT Botón de cambio, permite utilizar las teclas numéricas para ingresar
números o para elegir una pista específica.
SOURCE
ENTER

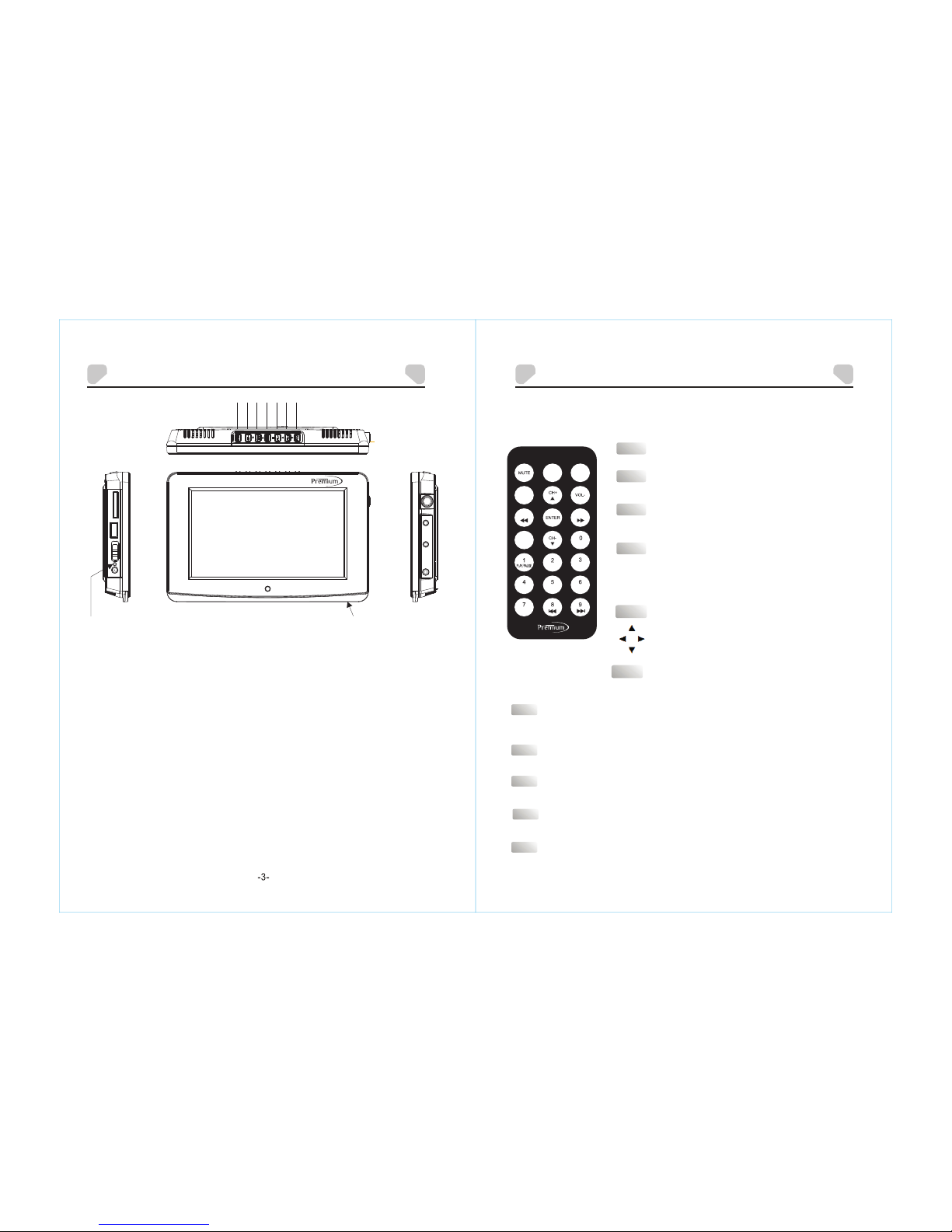

DESCRIPCIÓN
Indicador de encendido indicador de carga de la batería
1. Menú (Configuración) 2. CH -/▼3. CH +/▲4. Enter / ■
5. Vol-/◄ 6. Vol +/ ► 7. TV / AV (Fuente)
El botón Enter / ■ (ingresar) sirve para introducir un elemento del menú o confirmar la
categoría y ejecutar una selección. Pulse este botón para entrar a reproducir la
película, y presiónelo nueva mente para hacer una pausa, o presiónelo por un
momento para detener la función de reproducción.
EI indicador de encendido y el indicador de carga de la batería muestran el
estado del equipo:
1. Cuando el televisor esté apagado, pero conectado a la corriente el indicador de
encendido no se iluminará, pero el indicador de carga de la batería será de color rojo,
lo que muestra que el dispositivo se carga mientras este apagado. Cuando el
indicador de carga de la batería se torna verde, significa que el dispositivo está
completamente cargado.
2. Cuando la unidad se encuentra encendida, el indicador de encendido se torna azul,
y el indicador de carga de la batería se torna rojo. Esto significa que la batería se está
cargando mientras el aparato funciona. EI indicador de carga de la batería se torna
color verde cuando la batería está totalmente cargada.
SD/MMC/MS USB ON/OFF DC IN
PHONE AV OUT ANT
IR
1234567
AV IN

-5-
REMOTE CONTROL
-6-
►►ı Reproducción rápida hacia adelante. Las velocidades disponibles son: 2x,
4x, 8x, 16x, 32x y la velocidad normal.
ı◄◄ Reproducción rápida inversa. Las velocidades disponibles son: 2x, 4x, 8x,
16x, 32x y la velocidad normal.
MUTE Apaga el sonido temporalmente, y lo reactiva cuando se presiona
por segunda vez.
VOL+/- Permiten subir o bajar el volumen.
DISPLAY Pulse varias veces para mostrar u ocultar la información relativa a la
reproducción de USB o una tarjeta.
ZOOM Presione este botón para acercar la escena. Las relaciones de
acercamiento disponibles son: 2x, 3x y 4x. Las teclas de dirección se
pueden utilizar para mover el centro de la imagen. (Nota: Se aplica
únicamente a la reproducción de archivos o películas)
REV/FWD Botones de búsqueda, REV para buscar hacia atrás y FWD para buscar
hacia adelante
CONFIGURACIÓN DEL SISTEMA
Operación del menú:
1. Presione SETUP (Configuración) en el control remoto o MENU en la unidad para
mostrar el menú de configuración.
2. utilice las flechas ◄◄ ►► para desplazarse dentro de las opciones principales del
menú; y las flechas ▲ ▼ para moverse dentro de cada submenú.
3. Para confirmar una opción presione la tecla ENTER o ◄◄ para devolverse o
cancelar.
4. Presione SETUP o ENTER para salir del menú de configuración.
1) Pantalla de configuración general
3) Pantalla de configuración de video
Este menú permite ajustar la calidad de imagen de la pantalla LCD y la configuración
de canales de TV.
3.1 Nitidez: hay tres opciones alto, medio y baja.
3.2 Brillo: se ajusta usando las flechas ◄ ► y se elige con ENTER
3.3 Contraste: se ajusta usando las flechas ◄ ► y se elige con ENTER
3.4 Saturación: se ajusta usando las flechas ◄ ► y se elige con ENTER
3.5.1Conecte la antena de aire o el cable de señal de televisión por cable al
receptor ubicado en el lado izquierdo de la pantalla. Si es necesario utilice el
3.5 Exploración de TV:
adaptador para cable.
Hay 4 elementos en la pantalla de configuración general:
1.1. Pantalla de TV ajusta la proporción de la imagen
1.2. Idioma de OSD (on screen display ó visualización en pantalla): permite
elegir el idioma para el menú.
1.3. Última memoria: activa o desactiva la última memoria.
1.4. Lírica MP3: activa o desactiva las letras de las canciones.
2) Pantalla de configuración de audio
ESTÉREO: sonido estereofónico, el reproductor usa el parlante izquierdo
para el canal de sonido izquierdo y el parlante derecho para el canal de sonido
derecho.
L-MONO: eI reproductor emite el audio del canal izquierdo, a través de ambos
parlantes.
R-MONO: eI reproductor emite el audio del canal derecho, a través de
ambos parlantes.
V SURR: EI reproductor emite la señal promedio de los canales
de audio izquierdo y derecho a través de los parlantes.
CONF. DE ALTAVOCES

7-8-
3.5.2 Pulse el botón SOURCE en el control remoto o el botón TV/AV para cambiar al
modo de recepción de televisión.
3.5.3 En el control remoto: pulse SETUP o MENU, avance al menú de video y elija la
opción exploración de TV, ingrese pulsando ENTER. Las opciones disponibles son:
Búsqueda automática: seleccione esta opción para buscar los canales
automáticamente, los canales encontrados se almacenan automáticamente
en la memoria.
Búsqueda manual: busque los canales hacia arriba o hacia abajo la búsqueda
se detendrá cada vez que encuentre un canal o hasta que recorra toda la
cobertura de la frecuencia.
Tipo de televisión por cable: muestra las opciones de tipo de televisión por
cable disponibles de acuerdo al sistema de TV seleccionado.

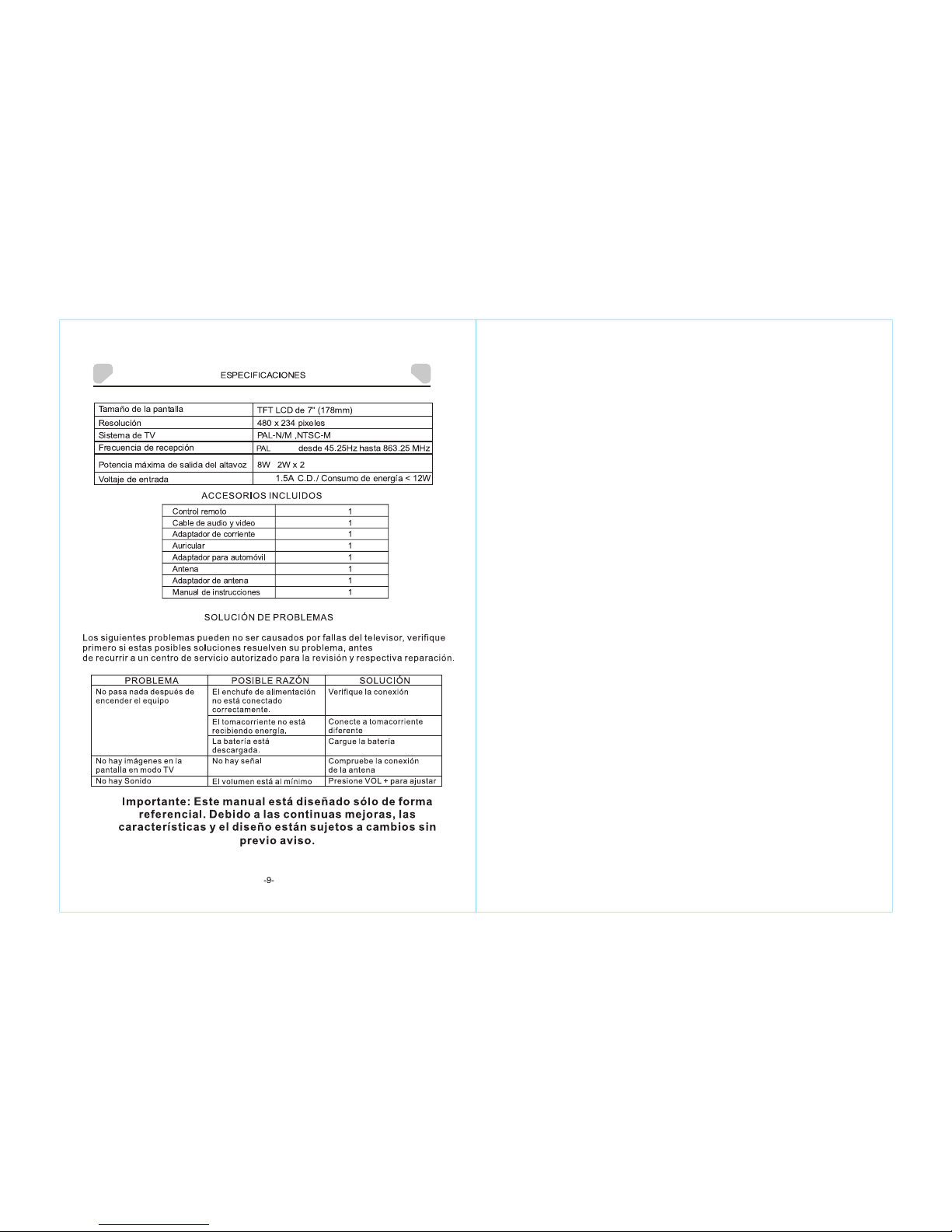

Sistema de TV : PAL -N/M , NTSC-M.
EI reproductor buscará en un rango de frecuencias de 48.25MHz a 863.05MHz, y
almacenará los canales encontrados. La búsqueda en general tardará de 5 a 6
minutos.
La siguiente vez que utilice el televisor no habrá necesidad de realizar la
búsqueda, simplemente busque el canal con las teclas CH+ y CH- o pulsando el
número de un canal específico.
4) Preferencias.
De fábrica: reinicia el equipo con las características o programación que viene por
defecto.
MEDIOS DE REPRODUCCIÓN
Pulse el botón SOURCE para cambiar la función entre TV, USB o tarjeta.
1. Use las flechas para seleccionar un archivo o una carpeta.
2.1 Pulse ENTER para entrar a la carpeta seleccionada.
2.2 desplácese con las flechas para escoger el archivo que se desea reproducir y ◄◄
pulse ENTER para comenzar la reproducción.
3. Cuando este detenido, pulse ◄◄ para volver al menú superior.
ZOOM: Durante la reproducción, pulse ZOOM varias veces para acercar la imagen,
alejarla o devolverla al tamaño original. Mientras la imagen esté acercada se pueden
usar las flechas para moverla y ubicar el detalle deseado
Las entradas de tarjeta SD / MMC Y USB son compatibles con los formatos:
Video: AVI, MPEG-1/-2 ,Divx3 Low ,Divx4, Divx5, Xvid.
Música: WMA ,MP2.
Fotos: JPEG
▲▼

9.0V-
/NTSC:

...... 2
.. 3
.4-5
.6-7
System Setupback
. 9
Media Playback ......................................................................................... 8
. 9
Trouble Shooting
2
3

SD/MMC/MS USB ON/OFF DC IN
PHONE AV OUT ANT
IR
1234567
1.MENU (SETUP) 2.CH-/ 3.CH+/ 4.ENTER/||/
5.VOL-/ 6.VOL+/ 7.TV/A V(SOURCE)
PANEL
ENTER/||/ :Press this button to Enter an item in menu or to comfirm
and execute a selection,when press this button to enter to play movie
,and press this button again to pause,or has been a long time to hold
down the button to stop play function.
-4-
SOURCE
Press button to switch to TV,USB and
CARD
PLAY/PAUSE
CH+/CH-
SHIFT
Press this button to increase or decrease the channel number.
Press it again to temporarily
Press it
confirm and
When press shift button,the digit keys can be used to input numbers
or make selection of a track or a chapter.
REMOTE CONTROL
or [PLAY/PAUSE]
to resume the playback.
Note:
Power indicator and battery charge indicator shows working status:
1. When the power is switched off, the power indicator is extinct, but the
battery charge indicator is red,it tells that the machine is charging while
not working.When the battery charge indicator turns green, that means the
machine is fully charged.
2.When the power is switched on, the power indicator becomes blue,and the
battery charge indicator turns red,that is the machine in working while
charging.As the battery charge indicator becomes green, it’s fully charged.
battery charge indicator
Power indicator
AV IN
ZOOM
VOL+
REPEAT
DISPLAY
AUDIO
SLOW
STOP
RETURN
REV FWD
SETUP
SHIFT
SOURCE

DISPLAY
REV/FWD
Fast forward playback. The avaliable speed is 2X, 4X, 8X, 16X, 32X and normal
speed.
Press this button to zoom in the scene. The available zoom ratios are: 2X, 3X
and 4X, in zoomed-in mode, the direction keys can be used to move the
zooming center.( Note: Applies to MPEG4, etc.)
Fast reverse playback. The available speed is 2X, 4X, 8X, 16X, 32X and normal
speed ( forward).
Press this button to switch off the sound temporarily. Press it again to switch it
on.
Press 【VOL+】to turn up the volume: Press 【VOL-】to turn down the volume.
+/-
USB or Card
-5-
REMOTE CONTROL
-6-
1.2. OSD(On-Screen Display) LANGUAGE- Set the on-screen display language
in this item.
/
/
to exit the setup menu.
/
four
1.1. TV Display-Adjust the proportion of the image.
1.3. Last Memory-Adjust the last memory "ON/OFF" in this item.
1.4. MP3 Lyric-Adjust the MP3 Lyric mode "ON/OFF" in this item.
3.
3.1
3
2.AUDIO SETUP PAGE
SPEAKER SETUP
V SURR
.

3.3.3.On the remote control:Press “SETUP”button to select the video
setup page and select the TV scan,then press “ENTER” button to enter
the”TV page”,you can see the functions shown in the screen,including:
Auto search ,Manual search, “ TV System ” .
Auto Search:Select this option to search the programs automaticaily,and the
searched channels will be stored in memory.
Manual Search:Up of Down search ,search will stop until program found or
to the end of frenquency coverage.
TV System:
PAL-N/M , NTSC - M.
3.3 TV PAGE
8
63
DEFAULT
Reset the machine to the factory default state.
4.Preference Page
3.3.4.
3.3.1
SOURCE
3.3.2
7
The
-8-
MEDIA Playback
Press the [SOURCE] button to switch the funtion between TV and USB/CARD.
/
2.2 Press [ENTER] button
3.When it
2.1 Press [ENTER] button
folder in it
SD/MMC CARD & USB SUPPORTED FORMATS
Video: AVI, MPEG Divx3 Low ,Divx4, Divx5, Xvid.-1/-2 ,
Music: MP3,WMA ,MP2.
Photo: JPEG
MEDIA PLAYBACK
Plug the signal cable of CATV or TV antenna to the ANT slot of left side
of the player.

The following problems may not be the problems of the player,
SPECIFICATION
7 INCH TFT LCD TV TUNER
ENCLOSED
ACCESSORIES
TROUBLE SHOOTING
please check the following list before sending out for repair:
1
2
3
4 1piece
1piece
1piece
5
6
ACCESSORIES
Power adaptor
User manual
Antenna
control
7
Car adaptor
1piece
DISPLAY SIZE TFT LCD 7” (178mm)
RESOLUTION 480x234 pixels
TV SYSTEM PAL-N/M , NTSC - M
RECEIVING
FREQUNCY
S PEAKER MAXIMUM
INPUT VOLTAGE
2W x2
OUTPUT POWER 8
PAL/NTSC : from 45.25HZ to 863.25MHZ.
DC 9.0V-1.5A / POWER CONSUMPTION<12W
Plug
in
well
Power plug is not in
the
plug-in or does
not
connect tightly
No
power when
using
battery
to supply
power
Charge
the
battery
No any display
after switching
on
the player
The
broadcasting
station
is off
No pictures
on
the
screen
when
tuning
No
sound
Volume is set to
minimum
Press “VOL+” button
to adjust
Check the antenna if
plugged in.
-9-
adaptor
Antenna
white image
gradu ally
Battery power is low Charge the battery
in time.
