ProLights LUMIPAR7VWPRO User manual

ENIT
Manuale Utente
User Manual
LUMIPAR7VWPRO
SUPER SLIM LED PAR

REV.001-07/13
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3
LUMIPAR7VWPRO
• LUMIPAR7VWPRO
• Staa di ssaggio (2pz.)
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
INDICE Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Installazione
2. 1 Montaggio
3 Funzioni e impostazioni
3. 1 Funzionamento
3. 2 Impostazione base
3. 3 Struttura menu
3. 4 Modalità Auto Show
3. 5 Modalità Static
3. 6 Modalità Master/Slave
3. 7 Collegamento
3. 8 Congurazione canale DMX
3. 9 Modalità DMX

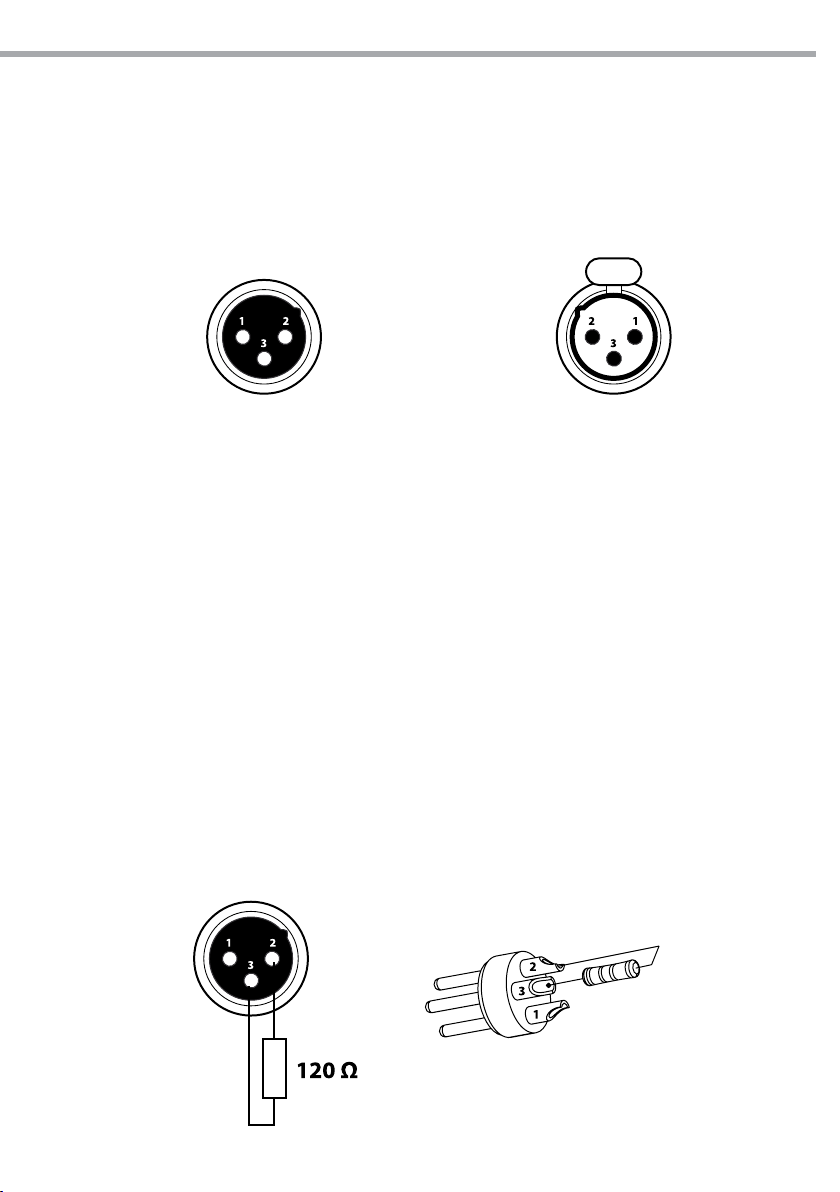

3. 10 Collegamenti della linea DMX
3. 11 Costruzione del terminatore DMX
3. 12 Tabella canali DMX
3. 13 Funzioni dispositivo
3. 14 Informazioni sul dispositivo
3. 15 Calibrazione bianco
4 Manutenzione
4. 1 Manutenzione e pulizia del sistema ottico
4. 2 Sostituzione fusibile
4. 3 Risoluzione dei problemi
Certicato di garanzia
4
4
5
6
6
7
8
9
9
10
11
11
11
12
12
12
13
13
14
15
15
16
17
17
17

LUMIPAR7VWPRO
4
ATTENZIONE! Prima di eettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente
manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra
operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.
• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete
di alimentazione.
• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qual-
siasi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel
paese di utilizzo.
• Installare l’unità in un luogo ben ventilato.
• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.
• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.
• I LED devono essere sostituiti se danneggiati o termicamente deformati.
• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-
vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.
• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

5
LUMIPAR7VWPRO
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

LUMIPAR7VWPRO
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
LUMIPAR7VWPRO è un proiettore LED dal design superslim e dall’elevata ecienza luminosa attraverso
l’impiego di 7LED 6W ColdWhite e WarmWhite.
Il design ultra-sottile ed il funzionamento privo di ventole, rendono LUMIPAR7VWPRO un’innovazione
rispetto ai tradizionali proiettori a fusto PAR, garantendo un pieno controllo di temperatura colore, per
un passaggio dalle tonalità più calde a quelle fredde orendo un’elevata ecienza luminosa su tutta la
gamma.
1.2 SPECIFICHE TECNICHE
Sorgente luminosa e ottica
• 7 x 6W Tri-LED ad alta resa luminosa
• Angolo di proiezione: 20°
• Angolo di campo: 39°
• Preset temperatura colore bianco: 3200K~10’000K
• Sistema di sintesi colore: Calibrazione Variable White
• Durata media diodi LED: >50.000 ore
Funzionamento ed elettronica
• Pannello di controllo tramite display LCD (4-caratteri)
• Diverse congurazioni DMX disponibili (2, 3 e 7 canali) per controllo professionale o semplicato
- 2 canali: WW,CW
- 3 canali: Dimmer, WW, CW
- 7 canali: Dimmer, WW, CW, Shutter, Auto - Programs, Auto - Program speed, curva dimmer
• Modalità Automatica: 5 programmi automatici preimpostati con regolazione velocità
• Modalità colori statici: riproduzione statica dei preset scala di bianco
• Modalità Master/Slave: per il controllo di più unità collegate in catena
• Passaggio lineare“stepless”dei valori sui canali DMX
• Frequenza dei diodi anti-icker (400Hz) per videoripresa
Corpo e alimentazione
• Corpo in alluminio pressofuso
• Proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
• Doppia-staa per il ssaggio in sospensione o il posizionamento da terra
• Alimentazione:100-240V 50/60Hz
• Cablaggio IN/OUT alimentazione e segnale attraverso connessioni XLR3p/PowerCon
• Peso: 2,5kg
• Dimensioni (LxAxP): 228x184x208mm
Fig.1
Ø 184
208
100
228

7
LUMIPAR7VWPRO

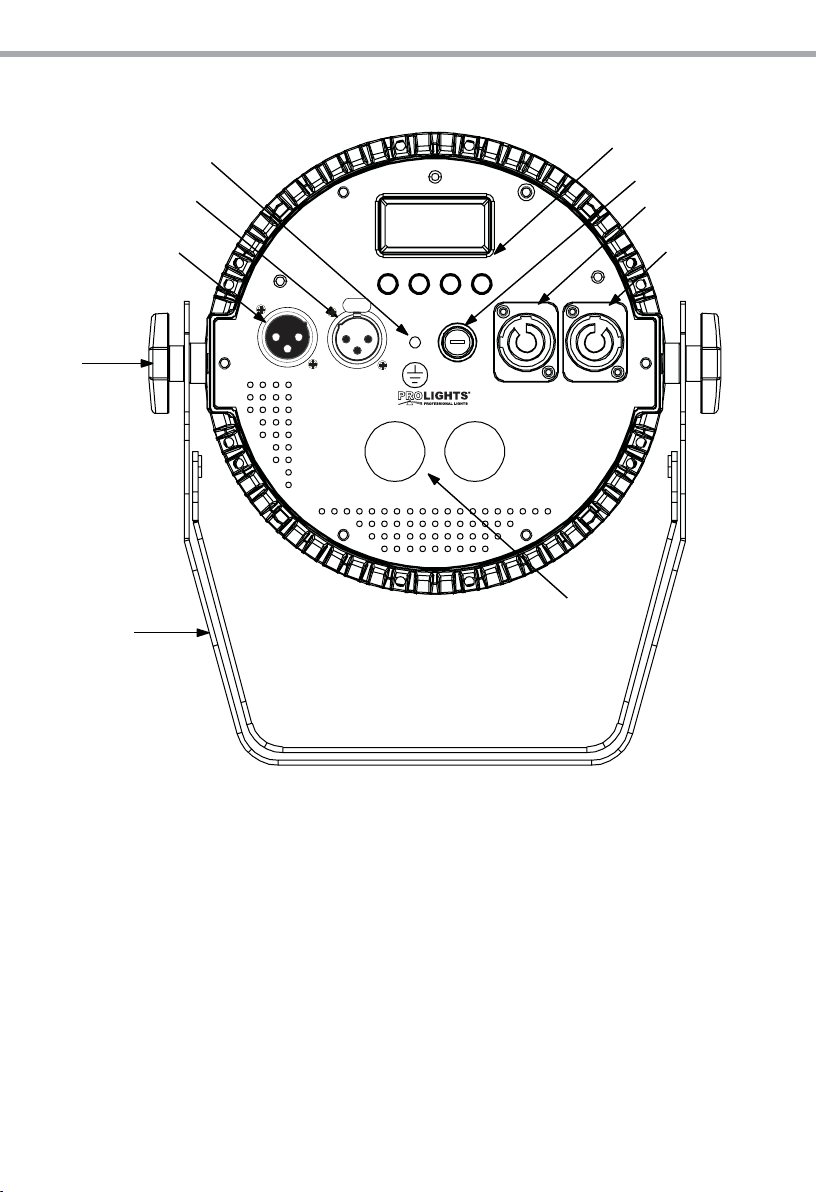

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
1. STAFFA DI MONTAGGIO
2. MANOPOLA DI FISSAGGIO per la staa di
montaggio
3. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
4. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
5. GND POINT usato per la messa a terra del
dispositivo
6. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni
7. ALLOGGIAMENTO FUSIBILE in caso di rottura
del fusibile, sostituire sempre con uno dello
stesso tipo e dello stesso valore.
8. POWER IN (connettore di potenza Neutrik)
per il collegamento ad una presa di rete
(100-240V~/50-60Hz) tramite il cavo rete in
dotazione;
9. POWER OUT (connettore di potenza Neutrik):
output alimentazione per connessione di più
unità in serie
10. SAFETY EYE per l'aggancio al cavo di sicurezza
Fig.2
SAFETY ROPE
DMX OUTDMX IN
MENU UP DOWN ENTER
POWER IN POWER OUT
FUSE
1
2
3
4
56
7
8
9
10
LumiPar 7 VWPRO

LUMIPAR7VWPRO
8
- 2 - INSTALLAZIONE

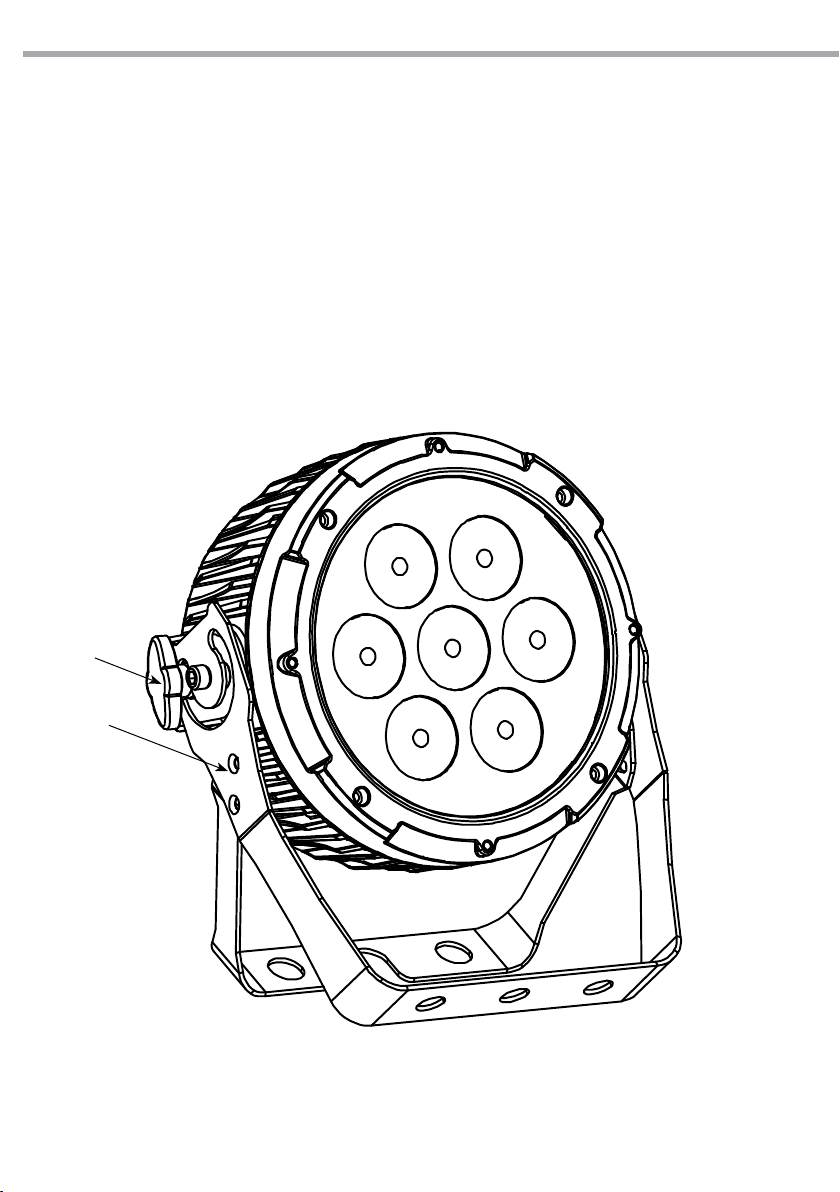

2.1 MONTAGGIO
LUMIPAR7VWPRO può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla
doppia staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio oc-
corrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e
supportare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.
• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.
• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in
particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-
rare i 20 cm.
• Orientare il proiettore intervenendo, se necessario, sulla manopola della staa di montaggio (2).
Fig.3
2
1

9
LUMIPAR7VWPRO
- 3 - FUNZIONI E IMPOSTAZIONI
3.1 FUNZIONAMENTO
Per accendere il LUMIPAR7VWPRO, inserire la spina del cavo di alimentazione in una presa di rete (240V~
50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente
il suo programma. Per spegnere il LUMIPAR7VWPRO, staccare la spina dalla presa di rete. Per maggiore
comodità è consigliabile collegare l’unità con una presa comandata da un interruttore.

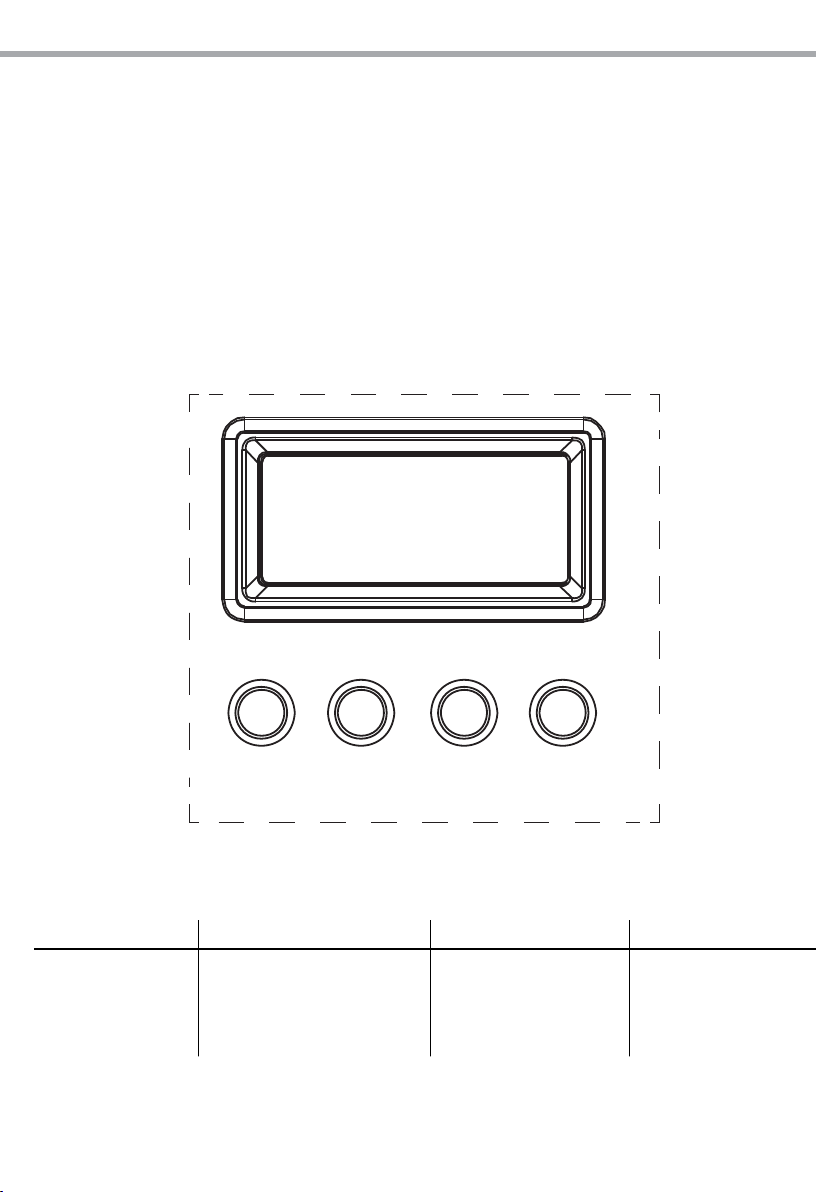

3.2 IMPOSTAZIONE BASE
Il proiettore LUMIPAR7VWPRO dispone di un LED display e 4 pulsanti per accesso alle funzioni del pannello
di controllo (g.4).
Fig.4
MENU ENTER UP DOWN
Per scorrere il menu
principale o tornare ad
una opzione del menu
precedente
Per entrare nel menu selezionato o
confermare il valore attuale della
funzione o l'opzione all'interno di
un menu
Per scorrere attraverso le
diverse funzioni in ordine
discendente o aumentare il
valore della funzione stessa
Per scorrere attraverso le
diverse funzioni in ordine
ascendente o diminuire il
valore della funzione stessa
MENU UP DOWN ENTER

LUMIPAR7VWPRO
10
3.3 STRUTTURA MENU
MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK
1 Auto Auto Speed
< Auto 1 > < Auto 1 > < 100 >
< Auto 2 > < 100 >
< Auto 3 > < 100 >
< Auto 4 > < 100 >
< Auto 5 > < 100 >
2 Static Static Fix C
< Fix C > < W >
< C >
< C W >
< Manu C > Manual C Value
< W=255> < W=255>
< C=255 > < C=255 >
3 Dim Mode Dim Mode Default: O
< DIM 1 > < O > O: Dimmer speed On/O
< DIM 1 > DIM 1: Dimmer speed fast 0.8 s
< DIM 2 > DIM 2: Dimmer speed middle 1.6 s
< DIM 3 > DIM 3: Dimmer speed slow 2.4 s
4 Back Lite Back Lite Default: On
< On > < On > On: LCD background light always On
< 10 s > 10 s: O after 10 seconds
< 20 s > 20 s: O after 20 seconds
< 30 s > 30 s: O after 30 seconds
5 Info Auto Auto
Test Test
Fix Hours Fixture running time 0-9999H
< 0 H > Default: 0H
Version Version number
< V1.0 >
6 Address Address DMX address(001-512) Default: 001
< 001 > < 512 > 2 Ch: (001-511)
3 Ch: (001-510)
7 Ch: (001-506)
7 Channel Channel DMX Channel mode
< 2Ch > < 2Ch > Default: 7Ch
< 3Ch >
< 7Ch >

11
LUMIPAR7VWPRO
8 M & S Mode M & S Mode
< Master > < Master >
< Slave >
9 White Balance Value
Balance < W = 255 > <W = 255 >
< C = 255 > < C = 255 >
3.4 MODALITÀ AUTO SHOW
Se alla presa DMX non è presente alcun segnale di comando DMX, l’unità può svolgere il suo programma
Show autonomamente:
• Premere il tasto MENU no a quando sul display non appare [AUTO], quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per scorrere al programma show desiderato (AUTO1 - AUTO5) e confermare con
il tasto ENTER. L’unità entrerà in modalità automatica mandando in esecuzione lo show selezionato, per
il quale è possibile regolare la velocità di esecuzione [SPEED].
• Attraverso i tasti UP/DOWN selezionare la velocità di esecuzione desiderata, slow-fast [0-100].
• Premere ENTER per salvare l’impostazione.
IMPORTANTE - I programmi AUTO 1 - AUTO 5 sono completamente pre-programmati e non possono essere
modicati. Invece, la modalità MANU C consente di creare gamme di colori combinando insieme il War-
mWhite [W] e il ColdWhite [C].
• Premere il tasto MENU no a quando sul display non appare [STATIC], quindi premere il tasto ENTER.
• Attraverso i tasti UP/DOWN selezionare [MANU C], quindi premere il tasto ENTER.
• Selezionare il canale WarmWhite [W] e il ColdWhite [C] attraverso i tasti UP/DOWN.
• Per confermare premere il tasto ENTER.
• Impostare i valori (000 - 255), attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.
3.5 MODALITÀ STATIC
L’unità dispone di preset colori pre-programmati [W-C-CW] che possono essere impostati attraverso la se-
guente procedura:
• Per entrare nella modalità static, premere il tasto MENU ripetutamente no a quando sul display non
appare [STATIC], quindi premere ENTER per confermare.
• Utilizzare i tasti UP/DOWN per selezionare [FIXT C] e attivare la modalità.
• Premere il tasto ENTER per confermare la scelta.
• Selezionare il preset colore desiderato attraverso i tasti UP/DOWN, e premere ENTER per confermare la scelta.
3.6 MODALITÀ MASTER/SLAVE
Questa modalità consente di collegare in linea più unità LUMIPAR7VWPRO senza un controller. La prima
unità sarà impostata come master e le altre funzioneranno come slave con lo stesso eetto.
• Premere il tasto MENU no a quando sul display non appare [M & S], quindi premere il tasto ENTER.
• Premere i tasti UP/DOWN e selezionare la modalità (MASTER, SLAVE) per impostare le unità come master
o slave. Premere il tasto ENTER per confermare.
• Sull’unità master selezionare il programma desiderato come indicato al paragrafo 3.4.
• Servirsi dei connettori DMX del LUMIPAR7VWPRO e di un cavo XLR per formare una catena di unità. In
certe condizioni e lunghezze si consiglia di eettuare una terminazione come mostrato a pagina 13.

LUMIPAR7VWPRO
12
3.7 COLLEGAMENTO
Si possono collegare più unità anché tutte le unità secondarie abbiano lo stesso eetto luce dell’unità
principale (Master).
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.
3.8 CONFIGURAZIONE CANALI DMX
Il LUMIPAR7VWPRO dispone di diverse congurazioni dei canali DMX a cui si può accedere dal pannello
di controllo.
• Premere il tasto MENU no a quando sul display non appare [CHANNEL], quindi premere il tasto ENTER.
• Attraverso i tasti UP/DOWN selezionare la congurazione dei canali DMX che si desidera (2CH - 3CH - 7CH).
Premere il tasto ENTER per confermare.
Le tabelle a pagina 14 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l’unità possiede dei contatti XLR a 3 poli.
3.9 MODALITÀ DMX
• Per impostare l’indirizzo DMX, premere il tasto MENU no a quando sul display non appare [ADDRESS],
quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512); tenere premuto invece il tasto
UP/DOWN per lo scorrimento veloce.
• Premere il tasto ENTER per confermare l’impostazione.
Per poter comandare il LUMIPAR7VWPRO con un’unità di comando luce, occorre impostare l’indirizzo di
start DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per co-
mandare la funzione del primo canale DMX, si deve impostare sul LUMIPAR7VWPRO l’indirizzo di start 33.
Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi.
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
7 33 33-39 40 47 54
DMX512 Controller
DMX Address: 33 DMX Address: 54DMX Address: 40 DMX Address: 47
. . . . . . . . . . . .
Esempio di congurazione a 7 canali DMX
Fig.5

13
LUMIPAR7VWPRO
3.10 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.
3.11 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3 pin, saldando
una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Fig.6
Esempio:
connettore XLR a 3 pin
Fig.7

LUMIPAR7VWPRO
14
3.12 TABELLA CANALI DMX
CH7
CH Function in CH7 mode Value
1MASTER DIMMER
0% - 100% 000 - 255
2WARM WHITE
0% - 100% 000 - 255
3COOL WHITE
0 - 100% 000 - 255
4
STROBE
No Function
1~20Hz (Slow - Fast)
000 - 010
011 - 255
5
AUTO PROGRAM
No Function
Auto 1
Auto 2
Auto 3
Auto 4
Auto 5
000 - 051
052 - 101
102 - 152
153 - 203
204 - 254
255 - 255
6AUTO PROGRAM SPEED
0 - 100% (slow - fast) 000 - 255
7
DIMMER SPEED
Default dimmer speed
Linear dimmer
Non-linear dimmer 1
Non-linear dimmer 2
Non-linear dimmer 3
000 - 051
052 - 101
102 - 152
153 - 203
204 - 255
CH Function in CH2 mode Value
1WARM WHITE
0% - 100% 000 - 255
2COOL WHITE
0% - 100% 000 - 255
CH2
CH Function in CH3 mode Value
1MASTER DIMMER
0% - 100% 000 - 255
2WARM WHITE
0% - 100% 000 - 255
3COOL WHITE
0% - 100% 000 - 255
CH3

15
LUMIPAR7VWPRO
3.13 FUNZIONI DISPOSITIVO
Per il LUMIPAR7VWPRO è possibile accedere alle seguenti funzioni dispositivo:
Dimmer
• Per entrare nella modalità dimmer e scegliere e simulare diverse curve dimming, premere il tasto
MENU ripetutamente no a quando sul display non compare [DIM MODE], quindi premere il tasto
ENTER.
• Premere il tasto UP/DOWN per selezionare [O - DIM1 - DIM2 - DIM3].
• Premere il tasto ENTER per confermare la scelta.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im-
postazione.
BackLite
• Per regolare il tempo della retroilluminazione display, premere il tasto MENU ripetutamente no a
quando sul display non compare [BACKLITE], quindi premere il tasto ENTER.
• Premere il tasto UP/DOWN per selezionare [On - 10S - 20S - 30S].
• Premere il tasto ENTER per confermare la scelta.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im-
postazione.
3.14 INFORMAZIONI SUL DISPOSITIVO
Auto Test
Permette di vericare il corretto funzionamento dell'unità. Per avviare il test procedere nel seguente
modo:
• Premere il tasto MENU ripetutamente no a quando sul display non compare [INFO] quindi premere
ENTER per confermare.
• Selezionare attraverso i tasti UP/DOWN la funzione [AUTO TEST]
• Per confermare e dare l’avvio al test automatico premere il tasto ENTER.
FixHours
Permette di visualizzare le ore di funzionamento del dispositivo.
• Premere il tasto MENU ripetutamente no a quando sul display non compare [INFO].
• Premere ENTER per confermare.
• Selezionare attraverso i tasti UP/DOWN [FIXHOURS], quindi premere ENTER per confermare.
• Il display indicherà le ore di funzionamento.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im-
postazione.
Version
Permette di visualizzare la versione rmware del proiettore.
• Premere il tasto MENU ripetutamente no a quando sul display non compare [INFO].
• Premere ENTER per confermare
• Selezionare con i tasti UP/DOWN la funzione [VERSION] e premere ENTER.
• Il display indicherà la versione rmware del proiettore.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di im-
postazione.

LUMIPAR7VWPRO
16
3.15 CALIBRAZIONE BIANCO
Per impostare il bilanciamento del bianco intervenendo sui parametri WarmWhite [W] e il ColdWhite [C].
• Premere il tasto MENU no a quando sul display non appare [WHITE BALANCE], quindi premere il tasto
ENTER.
• Selezionare il canale WarmWhite [W] e il ColdWhite [C] attraverso i tasti UP/DOWN.
• Per confermare premere il tasto ENTER.
• Impostare i valori (000 - 255), attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.
• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

17
LUMIPAR7VWPRO
- 4 - MANUTENZIONE
4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO
• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.
• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.
• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.
• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total-
mente esenti da qualsiasi deformazione.
• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata-
mente nel momento in cui anche un piccolo problema viene rilevato.
• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciu-
gare le parti delicatamente.
4.2 SOSTITUZIONE FUSIBILE
1. Assicurarsi di scollegare il cavo di alimentazione del proiettore prima di sostituire
un fusibile bruciato con uno dello stesso tipo.
2. Con un cacciavite, rimuovere il portafusibile dalla sua sede e il fusibile bruciato dal
suo supporto; sostituire il fusibile con uno identico per tipologia e valore.
3. Inserire il portafusibile al suo posto e ricollegare l’alimentazione.
4.3 RISOLUZIONE DEI PROBLEMI Fig.8
Anomalie Possibili cause Controlli e rimedi
Il proiettore non illumina
• Mancanza di alimentazione di rete
• Dimmer impostato a 0
• Tutti i colori impostati a 0
• LED difettoso/i
• Scheda LED difettosa
• Vericare la presenza della tensione alimentazione
• Incrementare i valori del canale dimmer
• Incrementare i valori dei canali colori
• Sostituire scheda LED
• Sostituire scheda LED
Bassa intensità di luce generale
• Lenti sporche
• Lente disallineata
• Pulire il dispositivo regolarmente
• Installare il gruppo ottico correttamente
Il proiettore non è alimentato
• Mancanza di alimentazione di rete
• Cavo di alimentazione danneggiato
• Alimentatore interno difettoso
• Vericare la presenza della tensione alimentazione
• Controllare il cavo di alimentazione
• Sostituire l'alimentatore interno
Il proiettore non risponde al
DMX
• Indirizzamento DMX errato
• Cavo di segnale DMX difettoso
• Rimbalzo segnale DMX
• Controllare il pannello di controllo e
l'indirizzamento delle unità
• Controllare il cavo di segnale DMX
• Installare una terminazione DMX come suggerito
Rivolgersi a un centro di assistenza tecnico autorizzato in caso di problema non riportato in tabella o che
non possono essere risolti mediante la procedura riportata in tabella.

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be
reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the‘manuals’ section on site www.musiclights.it

1
LUMIPAR7VWPRO
Packing content • LUMIPAR7VWPRO
• Mount bracket (2pc.)
• Power cable
• User manual
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Description
1. 2 Technical specications
1. 3 Operating elements and connections
2 Installation
2. 1 Mounting
3 Functions and settings
3. 1 Operation
3. 2 Basic
3. 3 Menu structure
3. 4 Auto Show mode
3. 5 Static mode
3. 6 Master/Slave mode
3. 7 Linking
3. 8 DMX conguration
3. 9 DMX mode
3. 10 Connection of the DMX line
3. 11 Construction of the DMX termination
3. 12 DMX control
3. 13 Fixture settings
3. 14 Fixure information
3. 15 White calibration
4 Maintenance
4. 1 Maintenance and cleaning the unit
4. 2 Fuse replacement
4. 3 Trouble shooting
Warranty
2
2
3
4
4
5
6
7
7
8
9
9
9
10
10
10
11
11
12
13
13
14
15
15
15

LUMIPAR7VWPRO
2
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with a temperature of over 45°C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.
• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.
• Always additionally secure the projector with the safety rope. When carrying out any work, always com-
ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.
• Install the xture in a well ventilated place.
• Keep any inammable material at a safe distance from the xture.
• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.
• The lamp (LED) shall be changed if it has become damaged or thermally deformed.
• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.
• Do not touch the product’s housing when operating because it may be very hot.
