QSC SR-110 User manual

Specifications
Frequency Range [1]
(-6dB, Half space)
(-10dB, Half space)
Nominal Coverage
Directivity Index
Q
Maximum Output [2]
Calculated Peak at rated power
Calculated Continuous
Impedance
Maximum Input Power [3]
(100 hours of 6db crest factor
IEC 268 noise spectrum)
(2 hours of 6db crest factor pink
noise, 50 - 20,000 Hz, AES method)
Recommended Amplifier Power
Sensitivity 1 watt/1 meter, half space
Crossover Frequency
Recommended Processing
Connectors
Transducers
Enclosure
Dimensions
Weight
SR-110
60-20,000 Hz
50-18,000 Hz
95° horizontal X 85° vertical
(averaged from 400 Hz to 12kHz, -6dB)
6.5 dB
4.5
123 dB
117 dB
8 ohms nominal
150 watts RMS
200 watts RMS
400 watts RMS maximum into 8 ohms
94 dB
2.3 kHz
Subsonic filter at 50 Hz as provided by QSC DCA amplifiers
Barrier strip screw terminals accept up to #10 AWG stranded
wire, four terminals two inputs, two parallel outputs
10" long throw low frequency transducer
1" mylar diaphragm compression driver on an elliptical horn
MDF, Baffle angle is 15° downward
15" wide X 20" high X 12" deep (285mm X 508mm X 364mm)
31 lbs. (15kg)
SR-110 Cinema Surround Loudspeaker Preliminary Specifications
SR-110
[1] All frequency ranges specified refer to measured free field response (half space, 2π).
[2] Calculated SPL at 1m, (half space, 2π), speaker operating at rated RMS power with pink noise within specified frequency range.
[3] Maximum input power tested in accordance with IEC 268-5 recommendations, 50 Hz - 20 kHz band limiting, 6 dB signal crest factor.
Key Features:
Developed specifically for the unique requirements of
professional motion picture playback, QSC extends its
commitment to the cinema market with the
introduction of the SR-110 Cinema Surround
Loudspeaker. As a member of QSC’s DCS Digital
Cinema Speaker Series, the SR-110 offers high-power
handling, excellent sensitivity and extended bass
response in a very compact enclosure.
The SR-110 Cinema Surround Loudspeaker features
a high-power, long-throw 10" low frequency
transducer coupled with a 1" mylar diaphragm
compression driver. The system’s MDF enclosure
features a 15-degree down angle baffle and Array
Optimized Tuning (AOT) for optimum frequency
response. The 200 watt continuous power rating and
sophisticated protection circuit built into the
crossover provide absolute reliability.
The compact black enclosure with black grille blends
into any theatre decor. A new QuickMount bracket
design allows for fast, easy and secure installation.
The loudspeaker half of the bracket comes pre-
installed on each SR-110. The QuickMount wall
bracket is purchased separately to allow shipment to
the job site ahead of the loudspeakers. A traditional
U-bracket is also available in lieu of the QuickMount
bracket system.
Parallel outputs for feeding additional
units
95˚ horizontal dispersion
QuickMount bracket for fast, easy and
secure installation
High-power handling capability and
rugged MDF enclosure optimized for
digital soundtrack reproduction

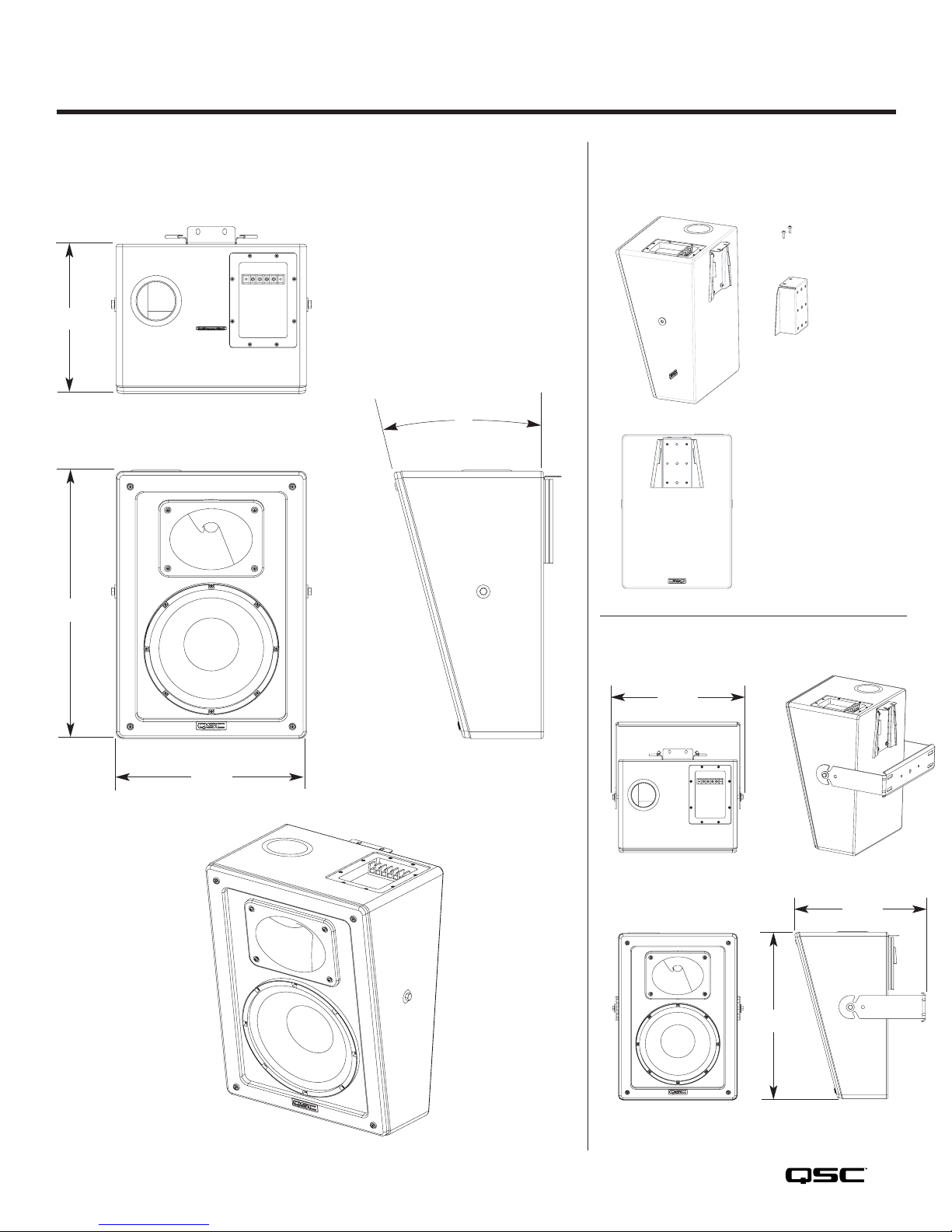

SR-110 Enclosure Dimensions / Mounting Options
SR-110 Physical Dimensions SR-110 Mounting Options
1. QuickMount Bracket
2. U-Bracket
Top
Side
Front
11.2"
284.5 mm
20.00"
508 mm
15.68"
398.2 mm
15.68"
398.2 mm
14.63"
371.6 mm
20.0"
508 mm
15°
Specifications subject to change without notice.
1675 MacArthur Boulevard •Costa Mesa, CA 92626 •Ph: 800/854-4079 or 714/957-7100 •Fax: [phone] •www.qscaudio.com
SR-110 Spec Sheet 2/27/04

EN
1
*TD-000151-00*

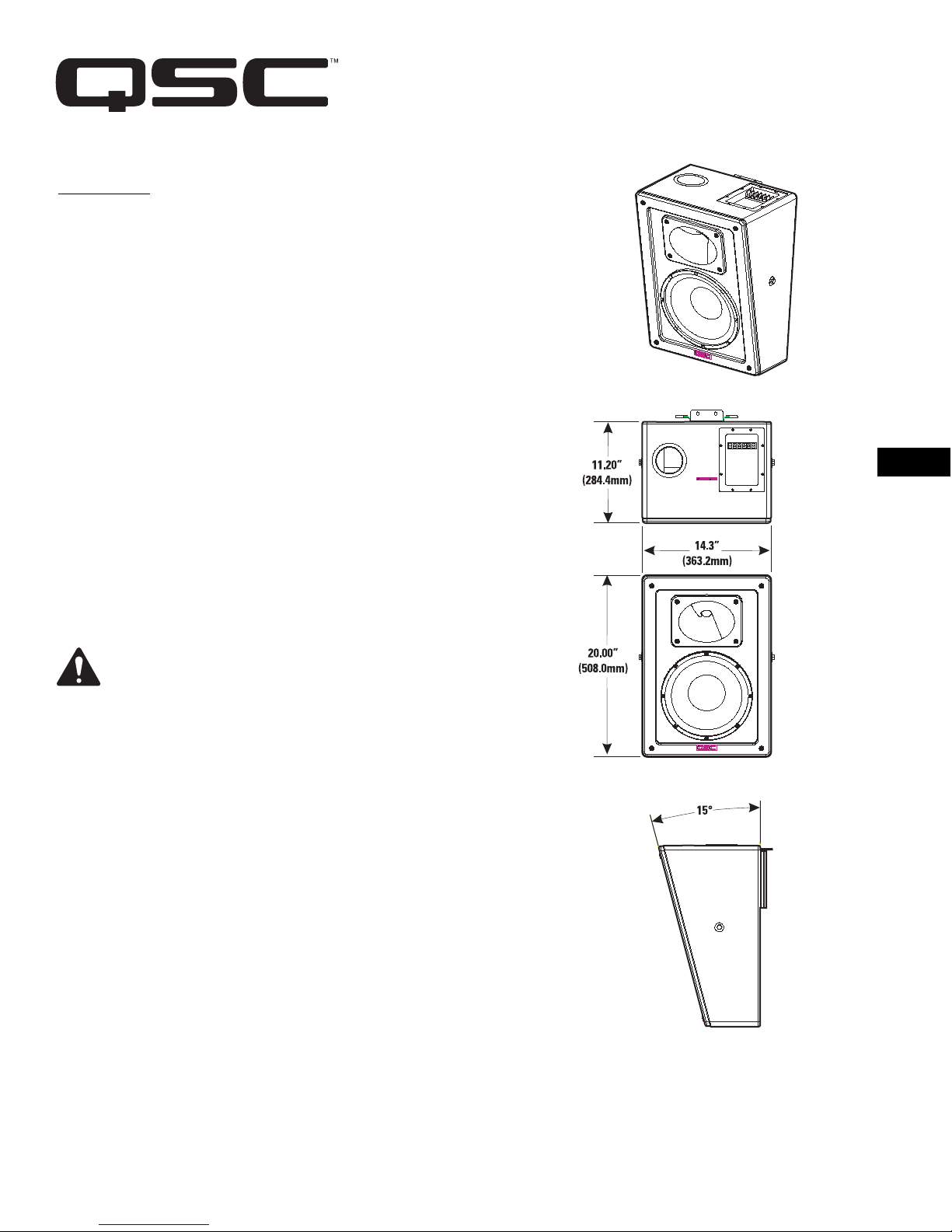

Cinema Loudspeaker Systems User Manual
SR-110 Surround Loudspeaker
Introduction
The SR-110 Cinema Surround Loudspeaker offers high power handling,
excellent sensitivity, and extended bass response in a very compact enclo-
sure. The high power handling and rugged MDF enclosure are optimized for
the task of digital soundtrack reproduction.
Instead of being tuned as an individual unit, the SR-110 features Array Opti-
mized Tuning (AOT). The crossover is voiced for flat low frequency response
when used in an array on a theatre wall. Conventional loudspeakers are
voiced as a single unit.
The SR-110 features a high power long-throw 10” (254mm) low frequency
transducer for smooth, extended bass response. The high frequency section
combines a 1” (25mm) mylar diaphragm compression driver with an elliptical
horn for very high output capability and wide, even high frequency coverage.
The 200 watt continuous power rating and sophisticated protection circuit
built into the crossover provide absolute reliability.
The compact black enclosure with black grille blends into any theatre decor.
The baffle’s built-in 15° tilt places the loudspeaker at the optimum coverage
angle for most applications. A new Easy-hang bracket design allows for fast
installation. The loudspeaker-half of the bracket comes pre-installed on each
SR-110. The Easy-hang wall bracket is purchased separately to allow ship-
ment to the job site ahead of the loudspeakers. A U-bracket is also available
in lieu of the Easy-hang bracket system.
Use QSC’s Easy-hang bracket for wall mounting or U-bracket
for wall or ceiling mounting. Enclosure is not designed to be
suspended, flown, or rigged by any other method. Do not sus-
pend, fly, or rig this enclosure.
Always keep sound pressure levels in the listening area
below levels that can damage human hearing.
Install in accordance with QSC Audio Product’s instructions
and a licensed, professional engineer. Only use attachments,
mounts, accessories, or brackets specified by QSC Audio
Products, Inc. Refer all servicing to qualified personnel. Ser-
vicing is required when the apparatus has been damaged in
any way.
WARNING! Before placing, installing, rigging, or suspending
any speaker product, inspect all hardware, suspension, cab-
inets, transducers, brackets and associated equipment for
damage. Any missing, corroded, deformed or non-load rated
component could significantly reduce the strength of the
installation, placement, or array. Any such condition
severely reduces the safety of the installation and should be
immediately corrected. Use only hardware which is rated for
the loading conditions of the installation and any possible
short-term unexpected overloading. Never exceed the rating
of the hardware or equipment. Consult a licensed, profes-
sional engineer when any doubt or questions arise regarding
a physical equipment installation.
TD-000151-00 rev.C
© Copyright 2003, 2004, QSC Audio Products, Inc.
QSC® is a registered trademark of QSC Audio Products, Inc.
“QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Main Number [phone] Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]

EN
2
Connections
The SR-110 has barrier strip screw terminals that accept up to #10 AWG stranded loudspeaker wire.
Connect the amplifier’s output signal to the loudspeaker’s INPUT terminals. Observe proper polarity; amplifier + signal to loudspeaker +
INPUT, amplifier - signal to loudspeaker - INPUT. Use the largest wire size and shortest length for the application.
NOTE! Maintain proper loudspeaker connection polarity throughout the entire system for maximum performance.

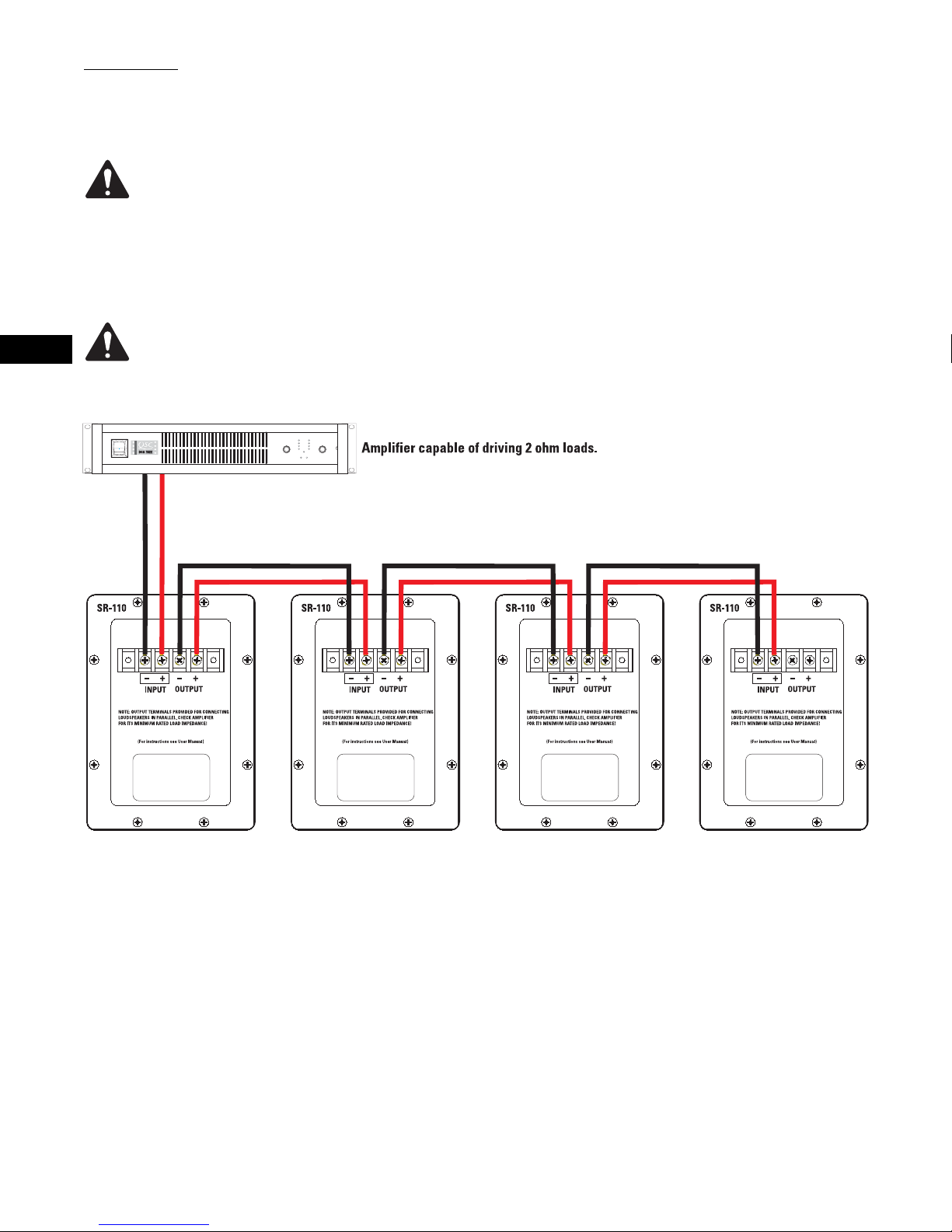

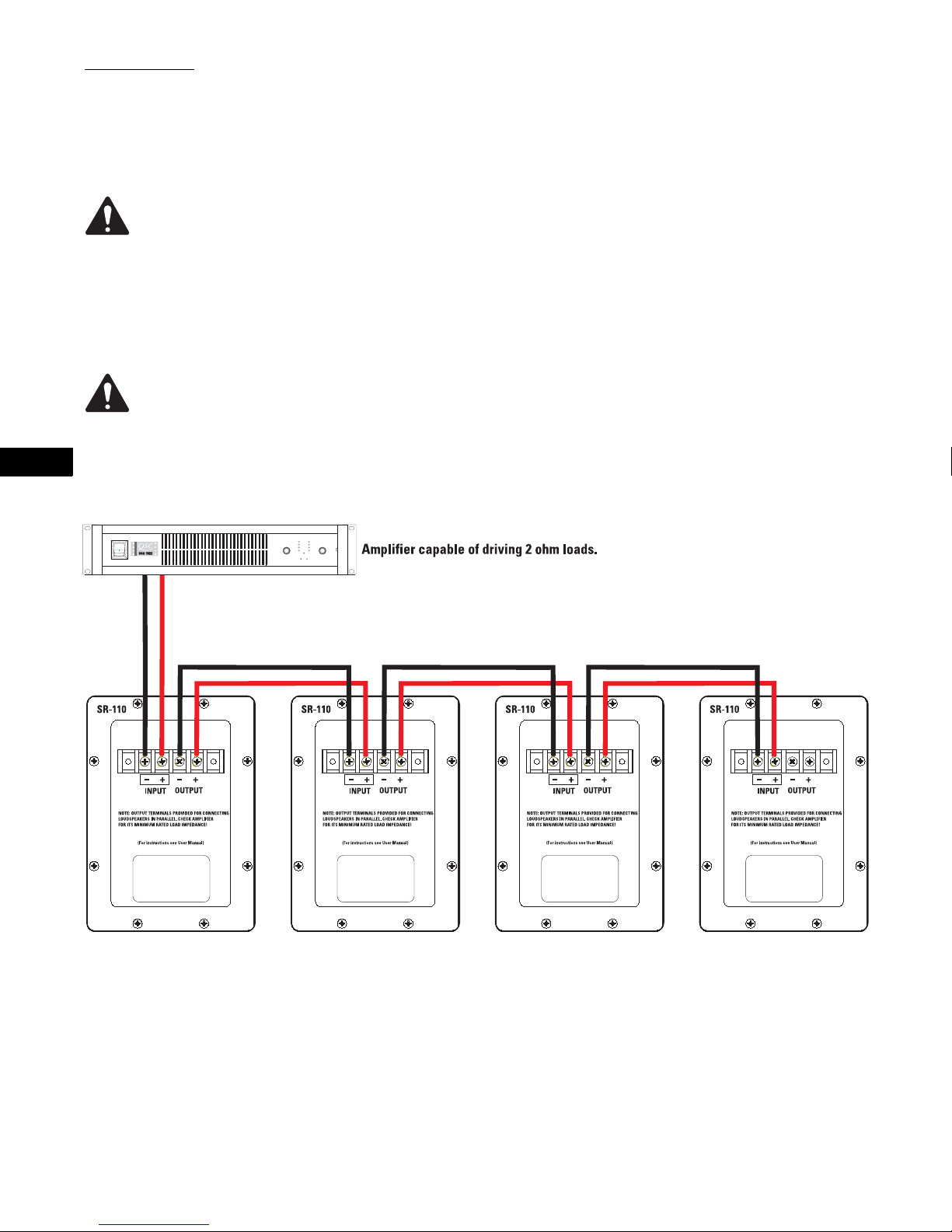

Parallel Connected OUTPUT Terminals
The SR-110 also has two terminals marked OUTPUT. These terminals are connected in parallel to the INPUT terminals and can be used
for connecting multiple SR-110 enclosures in parallel with one another. Connect the OUTPUT terminals to the next loudspeaker’s INPUT
terminals. Observe proper polarity of connections.
NOTE! Ensure that the amplifier driving the parallel loudspeakers is rated to drive the lower impedance (Example:
4 enclosures in parallel will yield 2 ohms impedance, nominally).

EN
3

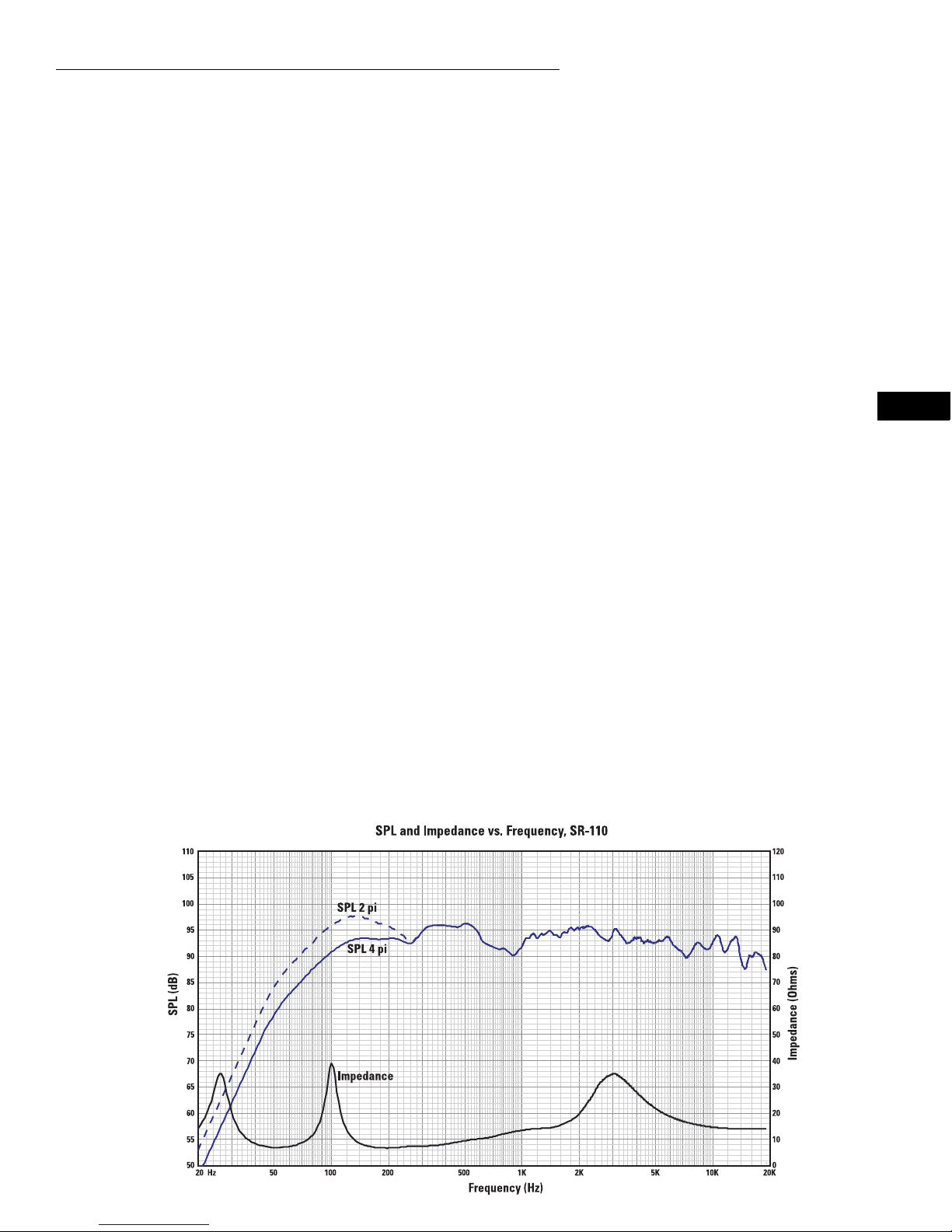

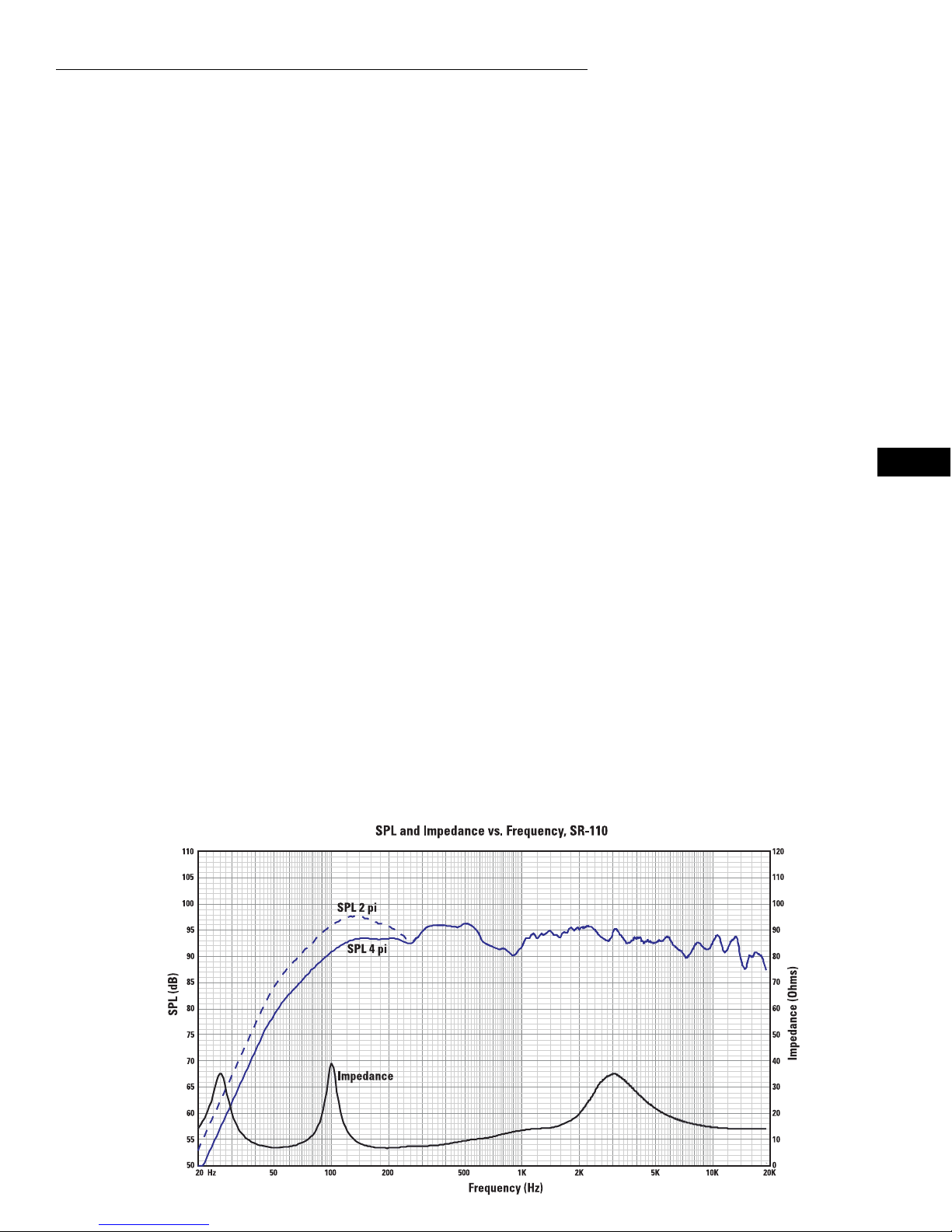

SR-110 Specifications (subject to change without notice)
Frequency Range: 60 - 20,000 Hertz (-6 dB, half space)
50 - 20,000 Hertz useable range (-10 dB, half space)
Nominal Coverage: 95° horizontal X 85° vertical (average from 400 to 12,000 Hertz, -6dB)
DI: 6.5 dB
Q: 4.5
Maximum Output: 123 dB SPL calculated peak, 1 meter, half space, at rated rms power with 6 dB crest factor pink noise input, 50 - 20,000 Hertz.
117 dB SPL calculated maximum continuous, 1 meter.
Impedance: 8 ohms nominal, 7.1 ohms minimum at 175 Hertz
Maximum Input Power: 150 watts rms (100 hours of 6 dB crest factor IEC 268 noise spectrum)
200 watts rms (2 hours of 6 dB crest factor pink noise, 50 - 20,000 Hertz, AES method)
recommended amplifier power capability- 400 watts rms maximum into 8 ohms (per SR-110)
Sensitivity: 94.0 dB half space, 1 watt, 1 meter
Crossover Frequency: 2,300 Hertz
Recommended Processing: Subsonic filter at 50 Hertz as provided by QSC DCA amplifiers
Connectors: Barrier strip screw terminals accept up to #10 AWG stranded wire. Four terminals: (two INPUT and two parallel
OUTPUT). For parallel, multi-enclosure connection, connect the output terminals of one enclosure to the input ter-
minals of the next.
Transducers: 10” (254mm) long-throw low frequency transducer, 1” (25mm) mylar diaphragm compression transducer on an
elliptical horn.
Enclosure: Baffle angle is 15° downward.
Size: 15” wide X 20” high X 12” deep (285mm X 508mm X 364mm)
Weight: 31 lbs. as hung (15 kg.)

EN
4
Warranty (USA only; other countries, see your dealer or distributor)
Disclaimer
QSC Audio Products, Inc. is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or
improper installation and/or use of this loudspeaker product.
QSC Audio Products 3 Year Limited Warranty
QSC Audio Products, Inc. (“QSC”) guarantees its products to be free from defective material and / or workmanship for a period
of three (3) years from date of sale, and will replace defective parts and repair malfunctioning products under this warranty
when the defect occurs under normal installation and use - provided the unit is returned to our factory or one of our authorized
service stations via pre-paid transportation with a copy of proof of purchase (i.e., sales receipt). This warranty provides that
the examination of the return product must indicate, in our judgment, a manufacturing defect. This warranty does not extend
to any product which has been subjected to misuse, neglect, accident, improper installation, or where the date code has been
removed or defaced. QSC shall not be liable for incidental and/or consequential damages. This warranty gives you specific
legal rights. This limited warranty is freely transferable during the term of the warranty period.
Customer may have additional rights, which vary from state to state.
In the event that this product was manufactured for export and sale outside of the United States or its territories, then this lim-
ited warranty shall not apply. Removal of the serial number on this product, or purchase of this product from an unauthorized
dealer, will void this limited warranty. Periodically, this warranty is updated. To obtain the most recent version of QSC’s war-
ranty statement, please visit www.qscaudio.com. Contact us at 800-854-4079 or visit our website at www.qscaudio.com.
Contacting QSC Audio Products
Mailing address:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telephone Numbers:
Main Number [phone]
Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]
Facsimile Numbers:
Sales & Marketing Fax[phone]
Customer Service Fax[phone]
World Wide Web:www.qscaudio.com
E-mail:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003, 2004 “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office.

ES
5
Manual del usuario de los sistemas de altavoces para salas
de cine

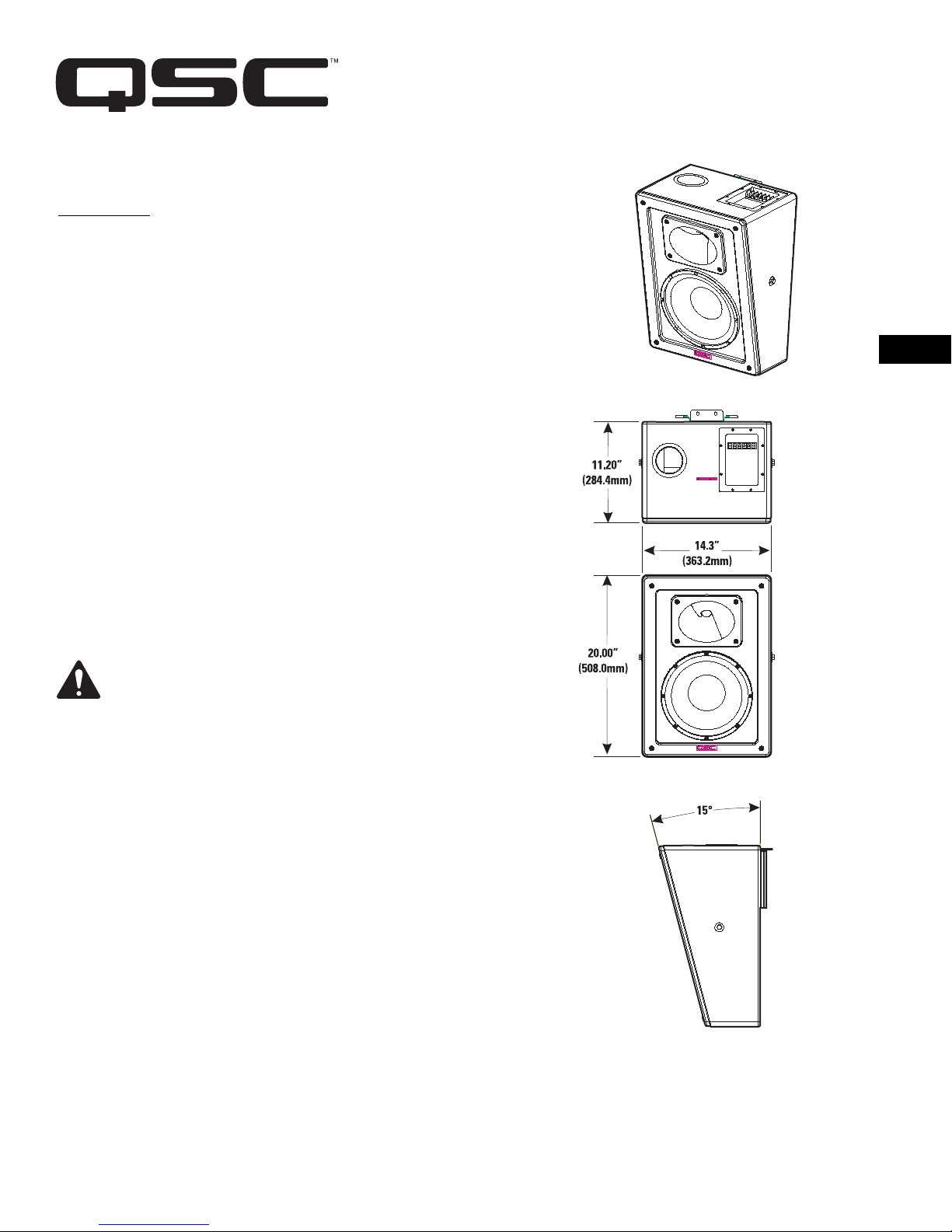

Altavoz de sonido envolvente SR-110
Introducción
El altavoz SR-110 de sonido envolvente para salas de cine ofrece un manejo
superior de la potencia, excelente sensibilidad y respuesta extendida a los bajos
en una caja muy compacta. El manejo superior de la potencia y la resistente caja
de cartón duro de densidad media están optimizados para la tarea de la
reproducción de la banda sonora digital.
En lugar de estar afinado como una unidad individual, el SR-110 ofrece la
configuración de afinación óptima (Array Optimized Tuning, AOT). El cruce está
ajustado para una respuesta de baja frecuencia plana cuando se usa en la
configuración de una pared de teatro. Los altavoces convencionales están
ajustados como unidades sencillas.
El SR-110 tiene un transductor de baja frecuencia de alta potencia y largo
alcance de 10” (254 mm) para dar una respuesta extendida uniforme a los bajos.
La sección de alta frecuencia combina un excitador de compresión de diafragma
de mylar de 1” (25 mm) con un cuerno elíptico para una capacidad de salida muy
alta y una cobertura de una cobertura de frecuencia alta, ancha y uniforme. La
capacidad nominal de potencia continua de 200 vatios y el sofisticado circuito
de protección integrado en el cruce, proporcionan una fiabilidad absoluta.
La compacta caja negra con rejilla negra se adapta a la decoración de cualquier
teatro. El dispositivo de inclinación de 15° integrado en la pantalla acústica
coloca el altavoz en el óptimo ángulo de cobertura para la mayoría de las
aplicaciones. El nuevo diseño del soporte de suspensión fácil permite la
instalación rápida. La mitad del soporte del altavoz viene instalado en cada SR-
110. El soporte de suspensión fácil para la pared se compra por separado para
permitir su entrega en el lugar de trabajo antes de la entrega de los altavoces.
También hay disponible un soporte en U en lugar del sistema de soporte de
suspensión fácil.
Use el soporte de suspensión fácil de QSC para el montaje en la
pared o el soporte en U para el montaje en la pared o en el cielo
raso. La caja no está diseñada para ser suspendida, montada en
voladizo, sobre arneses o por ningún otro método. No suspenda
esta caja, no la monte en voladizo ni sobre arneses.
Siempre mantenga los niveles de presión del sonido en un área
de audición con un nivel menor que el que provoca daños al
oído humano.
Instale de acuerdo con las instrucciones de QSC Audio Products
y de un ingeniero profesional con la debida licencia. Sólo use
piezas, montajes, accesorios y soportes especificados por QSC
Audio Products, Inc. Refiera todo el servicio a personal
calificado. Cuando el aparato haya sido dañado de alguna
manera, es necesario proporcionarle servicio.
¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender
cualquier producto de altavoz, inspeccione todo el herraje, la
suspensión, los armarios, los transductores, los soportes y el
equipo asociado para detectar la existencia de daños.
Cualquier componente faltante, corroído, deformado, o sin
carga nominal podría reducir significativamente la resistencia
de la instalación, la colocación o la configuración. Cualquier
condición de este tipo reduce gravemente la seguridad de la
instalación y debe corregirse de inmediato. Use sólo herraje
que esté clasificado para las condiciones de carga de la
instalación y cualquier carga excesiva a corto plazo inesperada
posible. Nunca exceda el valor nominal del herraje ni del
dispositivo. Consulte a un ingeniero profesional con la debida
licencia cuando surjan dudas o preguntas referentes a la
instalación física del equipo.
TD-000151-00 rev.C
© Derechos de autor 2003, 2004,QSC Audio Products, Inc.
QSC® es una marca comercial registrada de QSC Audio Products, Inc.
“QSC” y el logotipo de QSC están registrados con la Oficina de Patentes y Marcas Comerciales de los
Estados Unidos
1675 MacArthur Blvd., Costa Mesa, CA, 92626 EE.UU.
Número principal [phone] Ventas y Comercialización [phone] o línea sin costo
(sólo para EE.UU.) [phone]
Servicio al cliente [phone] o línea sin costo (sólo en EE.UU.) [phone]

ES
6
Conexiones
El SR-110 tiene terminales de tornillo de barra protectora que aceptan alambre trenzado de calibre de hasta #10 AWG para altavoces.
Conecte la señal de salida del amplificador en los terminales de ENTRADA del altavoz. Observe la polaridad adecuada; amplificador +
señal al altavoz + ENTRADA, amplificador - señal al altavoz - ENTRADA. Use el alambre de calibre más grande y de longitud más corta
para la aplicación.
¡NOTA! Mantenga la polaridad adecuada en la conexión del altavoz en todo el sistema para obtener el máximo
rendimiento.
Terminales de SALIDA conectadas en paralelo
El SR-110 también tiene dos terminales marcados como SALIDA. Estos terminales están conectados en paralelo a los terminales de
ENTRADA y se pueden usar para conectar en paralelo múltiples cajas de SR-110 entre sí. Conecte los terminales de SALIDA en los
terminales de ENTRADA del siguiente altavoz. Observe la polaridad adecuada de las conexiones
¡NOTA! Asegúrese de que el amplificador que acciona los altavoces en paralelo esté clasificado para accionar la
menor impedancia (por ejemplo: 4 cajas en paralelo producirán una impedancia nominal de 2 ohmios).

ES
7
Especificaciones del sistema SR-110 (sujetas a cambio sin previo aviso).
Intervalo de frecuencia: 60 - 20,000 Hertz (-6 dB, medio espacio)
Intervalo utilizable de 50 - 18,000 Hertz (-10 dB, medio espacio)
Cobertura nominal: 95° horizontal X 85° vertical (promedio de from 400 a 12,000 Hertz, -6dB)
DI: 6.5 dB
Q: 4.5
Salida máxima: Pico calculado de SPL: 123 dB, 1 metro, medio espacio, a una potencia rms nominal con entrada de ruido rosa con factor de
cresta de 6 dB, 50 - 20,000 Hertz.
Máximo calculado continuo de SPL: 117 dB, 1 metro.
Impedancia: 8 ohmios nominales
7.1 ohmios como mínimo a 175 Hertz
Potencia máxima de entrada: 150 vatios rms (100 horas de factor de cresta de 6 dB y espectro de ruido IEC 268)
200 vatios rms (2 horas de ruido rosa con factor de cresta de 6 dB, 50 - 20,000 Hertz, método AES)
capacidad recomendada de potencia del amplificador: 400 vatios rms como máximo en 8 ohmios (para SR-110)
Sensibilidad: 94.0 dB medio espacio, 1 vatio, 1 metro
Frecuencia de cruce: 2,300 Hertz
Procesamiento recomendado: Filtro subsónico a 50 Hertz según lo proporcionan los amplificadores QSC DCA
Conectadores: Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG . Cuatro terminales:
(dos de ENTRADA y dos de SALIDA paralela). Para una conexión en paralelo de múltiples cajas, conecte los
terminales de salida de una caja en los terminales de entrada de la siguiente caja.
Transductores: Transductor de baja frecuencia de largo alcance de 10” (254 mm), transductor de compresión con diafragma de
mylar de 1” (25 mm) en un cuerno elíptico.
Caja: El ángulo de la caja acústica es 15° hacia abajo
Tamaño: 15” de ancho X 20” de alto X 12” de profundidad (285mm X 508mm X 364mm)
Peso: 31 libras colgado (15 kg.)

ES
8
Garantía (sólo en EE.UU.; en otros países, consulte a su concesionario o distribuidor)
Renuncia
QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por
negligencia o instalación y/o uso inadecuado de este altavoz.
Garantía limitada de 3 años de QSC Audio Products
QSC Audio Products, Inc. (“QSC”) garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por
un periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que
funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando
la unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación
prepagada con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el
examen del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún
producto que hubiera estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera
quitado o modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta
garantía le otorga derechos legales específicos. Esta garantía limitada es libremente transferible durante el período de la
misma.
El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro.
En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces
no será aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de
un distribuidor no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la
versión más reciente de la declaración de garantía de QSC, visite www.qscaudio.com. Comuníquese con nosotros llamando al
1-800-854-4079 o visite nuestro sitio en Internet en www.qscaudio.com.
Cómo comunicarse con QSC Audio Products
Dirección postal:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 EE.UU.
Números de teléfono:
Número principal [phone]
Ventas y Comercialización [phone] o número sin costo (sólo EE.UU.) [phone]
Servicio al cliente [phone] o línea sin costo (sólo en EE.UU.) [phone]
Números de fax:
Ventas y Comercialización Fax [phone]
Servicio al Cliente Fax [phone]
World Wide Web:www.qscaudio.com
Dirección electrónica:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 EE.UU.
“QSC” y el logo QSC están registrados con la Oficina de Patentes y Marcas Comerciales de EE.UU.

FR
9
Haut-parleur d'ambiance SR-110
Introduction
Le haut-parleur d'ambiance cinéma SR-110 est synonyme de grande puissance,
d'excellente sensibilité et de réponse aux graves étendue dans une enceinte
ultra-compacte. L'enceinte en MDF solide et compatible avec une haute
puissance est optimisée pour la reproduction de pistes-son numériques.
Au lieu d'être réglé comme un appareil individuel, le SR-110 a une fonction
globale de réglage optimisé (AOT). Le filtre passif est réglé pour une réponse
basse fréquence uniforme lorsqu'il est utilisé dans une série, sur le mur d'une
salle de cinéma. Les haut-parleurs conventionnels sont réglés
indépendamment.
Le SR-110 a un transducteur basse fréquence de 254 mm longue portée et
ultra-puissant pour produire une réponse aux graves étendue et lisse. La
section haute fréquence associe un étage d'attaque de compression à
membrane de 25 mm en mylar à un pavillon acoustique elliptique pour une très
haute puissance en sortie et une large couverture haute fréquence uniforme.
Sa puissance nominale continue de 200 W et son circuit sophistiqué de
protection intégré dans le filtre passif se traduisent par une fiabilité absolue.
L'enceinte noire compacte à grille noire se fond dans tout décor de salle de
cinéma. L'inclinaison à 15° intégrée positionne le haut-parleur à un angle
optimal de couverture pour la plupart des applications. Le nouveau support
Esay-hang accélère l'installation. La moitié « haut-parleur » du support est
livrée pré-installée sur chaque SR-110. Le support mural Easy-hang s'achète
séparément pour permettre une arrivée sur site avant les haut-parleurs. Un
support en U est également disponible à la place du système de supports Easy-
hang.
Utilisez le support Easy-hang de QSC pour une fixation murale
ou un support en U pour une fixation sur mur ou sur plafond.
L'enceinte n'a pas été conçue pour être suspendue, balancée
ou montée par une autre méthode. La suspension , le
balancement ou le montage de l'enceinte sont interdits.
Toujours maintenir les niveaux de pression sonore dans la zone
d'écoute en deçà de niveaux susceptibles de compromettre
l'ouïe.
Installer conformément aux instructions de QSC Audio
Products et d’un technicien professionnel diplômé. Utiliser
uniquement des fixations, supports, accessoires ou équerres
spécifiés par QSC Audio Products. Confier toutes les
réparations à un personnel qualifié. Une réparation ou
maintenance est requise lorsque l’appareil a été endommagé
d’une manière quelconque.
AVERTISSEMENT ! Avant de placer, installer, monter ou
suspendre un haut-parleur, inspecter l’état de toute la visserie,
du matériel de suspension, des armoires, des transducteurs,
des supports et du matériel associé. Tout composant manquant,
corrodé, déformé ou non adapté à la charge risque de réduire
sensiblement la solidité de l’installation, sa mise en place ou
sa portée. Une telle condition réduit sensiblement la sécurité
de l’installation et doit être immédiatement corrigée. Utiliser
uniquement du matériel de montage prévu pour les conditions
de charge de l’installation et toute surcharge éventuelle à court
terme imprévue. Ne jamais dépasser les spécifications
nominales du matériel de montage ou de l’équipement.
Consulter un technicien professionnel diplômé en cas de doute
ou de question concernant l’installation physique de
l’équipement. TD-000151-00 rév. C
© Copyright 2003, 2004, QSC Audio Products, Inc.
QSC® est une marque déposée de QSC Audio Products, Inc.
QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.
1675 MacArthur Blvd., Costa Mesa, CA 92626
Téléphone (standard) [phone] Ventes et Marketing [phone] ou [phone]
(numéro vert valable aux États-Unis seulement)
Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]

FR
10
Branchements
Le SR-110 a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre #10
AWG.
Connecter le signal de sortie de l'amplificateur aux bornes INPUT du haut-parleur. Vérifier si la polarité est correcte : signal + de
l'amplificateur connecté à INPUT + du haut-parleur et signal - de l'amplificateur connecté à INPUT -. Utiliser des conducteurs de calibre
maximal et de longueur minimale pour l'application.
REMARQUE ! Pour une performance maximum, maintenir la polarité de branchement correcte à travers l'ensemble
du système.
Branchement en parallèle des bornes OUTPUT
Le SR-110 possède également deux bornes marquées OUTPUT (sortie). Ces bornes sont branchées en parallèles sur les bornes INPUT et
peuvent être utilisées pour le branchement de plusieurs enceintes SR-110 en parallèle les unes aux autres. Connecter les bornes
OUTPUT aux bornes INPUT du haut-parleur. Respecter la polarité correcte des branchements.
REMARQUE ! S'assurer que l'amplificateur qui pilote les haut-parleurs en parallèle est prévu pour un pilotage à
basse impédance (exemple : 4 enceintes en parallèle produiront une impédance nominale de 2 ohms).

FR
11
Caractéristiques techniques du SR-110 (sujettes à modification sans préavis)
Plage de fréquence : 60 à 20 000 Hz (-6 dB, demi-espacement)
50 à 18 000 Hz (plage utile) (-10 dB, demi-espacement)
Couverture nominale : 95° horizontal x 85° vertical (moyenne de 400 à 12 000 Hz, -6 dB)
Indice de directivité : 6,5 dB
Q: 4,5
Sortie maximale : Niveau de pression sonore maximal calculé de 123 dB, à 1 m, demi-espacement, à la puissance nominale efficace avec 6 dB
entrée de bruit rose de facteur de crête, 50 à 20 000 Hz.
Niveau de pression sonore maximal calculé continu de 117 dB, à 1 mètre.
Impédance : 8 ohms (nominale)
7,1 ohms minimum à 175 Hz
Puissance d'entrée maximale : 150 W (efficace) (100 heures de facteur de crête 6 dB, spectre de bruit CEI 268)
200 W (efficace) (2 heures de bruit rose de facteur de crête 6 dB, 50 à 20 000 Hz, méthode AES)
Capacité de puissance recommandée pour l'amplificateur - 400 W (efficace) maximum en 8 ohms (conformément à
SR-110)
Sensibilité : 94 dB, demi-espacement, 1 W, 1 m
Fréquence du filtre passif : 2 300 Hz
Traitement recommandé : Filtre subsonique à 50 Hz tel que fourni par les amplificateurs DCA de QSC
Connecteurs : Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG. Quatre bornes : (deux
d'entrée et deux de sortie parallèle). Pour le branchement de plusieurs enceintes en parallèle, connectez les bornes
de sortie d'une enceinte aux bornes d'entrée de l'enceinte suivante.
Transducteurs : Transducteur basse fréquence longue portée de 254 mm, transducteur de compression en mylar (25 mm) sur
pavillon acoustique elliptique.
Enceinte : Inclinaison de 15° vers le bas.
Dimensions : 285 mm (largeur) x 508 mm (hauteur) x 364 mm (épaisseur)
Poids : 15 kg, à l'état suspendu

FR
12
Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)
Avis de non-responsabilité
QSC Audio Products, Inc. n’est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé
par un acte de négligence ou une installation impropre et/ou l’utilisation de ce haut-parleur.
QSC Audio Products - Garantie limitée de 3 ans
QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et /ou de matériel
pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits
qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d’installation et
d’utilisation - à condition que l’appareil soit retourné à l’usine ou à l’un de nos centres de réparation agréés en port pré-payé,
accompagné d’un justificatif d’achat (facture, par ex.). Cette garantie prévoit que l’examen du produit retourné doit indiquer,
selon notre jugement, un défaut de fabrication. Cette garantie ne s’étend à aucun produit qui a été soumis à une utilisation
abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé.
QSC ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits
spécifiques. Cette garantie limitée est librement cessible durant sa période de validité.
Le client pourra bénéficier d’autres droits, variables d’une juridiction à l’autre.
Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie
limitée ne s’appliquera pas. Le retrait du numéro de série sur ce produit ou l’achat de ce produit auprès d’un revendeur non
agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la
garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au [phone] ou visitez notre site Web
www.qscaudio.com.
Pour contacter QSC Audio Products
Adresse postale : QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468, États-Unis
Téléphone :
Standard [phone]
Ventes & Marketing [phone] ou numéro vert (États-Unis seulement) [phone]
Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]
Télécopieur :
Ventes & Marketing Télécopieur [phone]
Service clientèle Télécopieur [phone]
Site Web :www.qscaudio.com
E-mail :[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003, 2004 QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.

DE
13
Kinolautsprecheranlagen - Benutzerhandbuch
Surround-Lautsprecher SR-110
Einführung
Der Kino-Surround-Lautsprecher SR-110 bietet hohe Belastbarkeit,
hervorragende Empfindlichkeit und erweiterten Bass-Frequenzgang in einem
besonders kompakten Gehäuse. Belastbarkeit und (aus robusten
Pressspanplatten mittlerer Dichte gefertigtes) Gehäuse sind für die digitale
Tonspur-Wiedergabe optimiert.
Anstelle einer individuellen Abstimmung kommt beim SR-110 die Array-
optimierte Abstimmung (AOT) zur Anwendung. Beim Einsatz in einem Kinowand-
Array ist die Frequenzweiche für den flachen NF-Frequenzgang ausgelegt.
Konventionelle Lautsprecher sind als Einzelgeräte ausgelegt.
Zur Erzielung eines glatten, erweiterten Bass-Frequenzgangs ist der SR-110 mit
einem leistungsfähigen 10 Zoll (254 mm) großen Long-Throw-
Niederfrequenzwandler ausgestattet. Ein 1-Zoll- (25 mm-) Mylar-
Komprimierungstreiber und ein elliptischer Schalltrichter im Hochfrequenz-
Abschnitt gewährleisten eine besonders hohe Ausgangsleistung und eine breite,
gleichmäßige Hochfrequenz-Abstrahlung. Dank einer kontinuierlichen
Nennleistung von 200 W und einer anspruchsvollen, in die Frequenzweiche
integrierten Schutzschaltung wird absolute Zuverlässigkeit erreicht.
Das kompakte schwarze Gehäuse mit schwarzem Gitter passt sich jedem
Kinodekor an. Durch die um 15° geneigte Anordnung der Schallwand wird ein für
die meisten Anwendungen optimaler Abstrahlwinkel erzielt. Mit dem neuen
Schnellmontage-Halterungsdesign wird eine schnelle und mühelose Installation
ermöglicht. Die für den Lautsprecher vorgesehene Hälfte der Halterung ist auf
dem SR-110 vormontiert. Da die Schnellmontage-Wandhalterung separat
bestellt wird, kann sie bereits vor den Lautsprechern an den Einsatzort geliefert
werden. Anstelle des Schnellmontage-Halterungssystems kann auch eine U-
Profil-Halterung bestellt werden.
Die Schnellmontage-Halterung von QSC eignet sich für die
Befestigung an der Wand und die U-Profil-Halterung für die
Befestigung an Wand oder Decke. Das Gehäuse ist nicht für
Hänge-, Flug- oder sonstige Abspannanwendungen vorgesehen.
Dieses Gehäuse darf weder aufgehängt noch in Flug- oder
Abspannanwendungen eingesetzt werden.
Den Schalldruckpegel stets auf einen Pegel im Hörbereich
einstellen, der keinen Gehörschaden verursacht.
Die Installation von einem lizenzierten Fachtechniker gemäß
der Anleitung von QSC Audio Products vornehmen lassen. Nur
von QSC Audio Products, Inc. spezifizierte
Befestigungskomponenten, Montagezubehör oder Halterungen
verwenden. Wartungsarbeiten nur von qualifiziertem Personal
ausführen lassen. Wartungsmaßnahmen sind erforderlich,
wenn das Produkt auf irgendeine Weise beschädigt wurde.
WARNUNG! Inspizieren Sie vor dem Aufstellen, Installieren,
Verdrahten oder Aufhängen von Lautsprecherprodukten alle
Befestigungsteile, Aufhängungen, Gehäuse, Wandler,
Halterungen und damit in Verbindung stehende Vorrichtungen
auf eventuelle Schäden. Fehlende, korrodierte, verformte oder
nicht belastbare Komponenten könnten die Stabilität der
Installation, der Aufstellung oder der Gerätekombination
deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine
erhebliche Verringerung der Sicherheit der Installation und
sollte umgehend behoben werden. Verwenden Sie
ausschließlich Befestigungsteile, die für die
Belastungsbedingungen der Installation zugelassen und für jede
potenzielle, unerwartete, kurzfristige Überlastung ausgelegt
sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstung
darf keinesfalls überschritten werden. In Zweifelsfällen oder
bei Fragen zur Installation eines Geräts sollten Sie einen
qualifizierten Techniker hinzuziehen.
TD-000151-00 rev.C
© Copyright 2003, 2004 QSC Audio Products, Inc.
QSC ist eine eingetragene Marke von QSC Audio Products, Inc.
„QSC“ und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Zentrale [phone] Verkauf und Marketing [phone] oder gebührenfrei
(nur in den USA) [phone]
Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]

DE
14
Verbindungen
Die Komponente SR-110 ist mit Barrier-Strip-Schraubklemmen für Lautsprecher-Litzendraht mit einem maximalen Querschnitt von 10
AWG (5,2 mm2) ausgestattet.
Das Verstärker-Ausgangssignal an die Lautsprechereingangsklemmen INPUT anschließen. Darauf achten, dass die richtige Polarität
gewahrt ist: Das Plus-Signal (+) des Verstärkers muss an das Plus-Signal (+ INPUT) des Lautsprechers und das Minus-Signal (-) des
Verstärkers muss an das Minus-Signal des Lautsprechers (- INPUT) angeschlossen werden. Stets den größtmöglichen Leiterquerschnitt
und die kürzeste Leiterlänge verwenden.
HINWEIS! Zur Optimierung der Leistung muss die richtige Polarität der Lautsprecheranschlüsse in der gesamten
Anlage gewahrt sein.
Parallel verbundene AUSGANGSKLEMMEN
Der SR-110 ist ferner mit zwei Ausgangsklemmen (OUTPUT) ausgestattet. Diese Klemmen sind parallel mit den Eingangsklemmen
(INPUT) verbunden und dienen der parallelen Verbindung mehrerer SR-110-Gehäuse. Bei dieser Konfiguration werden die
Ausgangsklemmen (OUTPUT) mit den Eingangsklemmen (INPUT) des nächsten Lautsprechers verbunden. Bei der Herstellung der
Anschlüsse darauf achten, dass die richtige Polarität gewahrt ist.
HINWEIS! Achten Sie darauf, dass die parallel geschalteten Lautsprecher von einem Verstärker getrieben
werden, dessen Nennwert der niedrigeren Impedanz entspricht (Beispiel: 4 parallel geschaltete Gehäuse ergeben
eine Impedanz von nominell 2 Ohm).

DE
15
SR-110 - Technische Daten (können jederzeit ohne vorherige Mitteilung geändert werden)
Frequenzbereich: 60 - 20.000 Hz (-6 dB, Halbraum)
Nutzbereich 50 - 18.000 Hz (-10 dB, Halbraum)
Nominelle Abstrahlung: 95° horizontal x 85° vertikal (durchschnittl. 400 - 12.000 Hz, -6dB)
DI: 6,5 dB
Q: 4,5
Maximale Ausgabe: 123 dB berechneter Spitzen-SPL, 1 m, Halbraum bei effektiver Nennleistung mit Rosa-Rauschen-Eingang-Crestfaktor von 6 dB,
50 - 20.000 Hz
117 dB berechneter kontinuierlicher Maximal-SPL, 1 m
Impedanz: 8 Ohm (nominell)
7,1 Ohm min. bei 175 Hz
Maximale Eingangsleistung: 150 W eff. (100 Stunden bei IEC-268-Rauschspektrum mit einem Crestfaktor von 6 dB)
200 W eff. (2 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 50 - 20.000 Hz, AES-Methode)
empfohlene Verstärkerleistung: max. 400 W eff. über 8 Ohm (je SR-110)
Empfindlichkeit: 94,0 dB Halbraum, 1 W, 1 m
Crossover-Frequenz: 2.300 Hz
Empfohlene Verarbeitung: Untertonfrequenzfilter bei 50 Hz entsprechend QSC DCA-Verstärkern
Anschlüsse: Barrier-Strip-Schraubklemmen für Litzendraht-Querschnitt bis zu 10 AWG (5,2 mm2). 4 Klemmen: 2
Eingangsklemmen (INPUT) und 2 parallele Ausgangsklemmen (OUTPUT). Bei mehrfachen parallel geschalteten
Gehäusen müssen die Ausgangsklemmen eines Gehäuses mit den Eingangsklemmen des nächsten Gehäuses
verbunden werden.
Wandler: 10-Zoll- (254-mm-) Long-Throw-Niederfrequenzwandler, 1-Zoll- (25-mm-) Mylar-Komprimierungswandler auf
elliptischem Schalltrichter
Gehäuse: Schallwand um 15° nach unten geneigt
Größe: 285 mm breit x 508 mm hoch x 364 mm tief
Gewicht: Aufhänggewicht: 15 kg

DE
16
Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an
Ihren Händler oder Distributor)
Haftungsausschluss
QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine
unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden.
Beschränkte Dreijahresgarantie durch QSC Audio Products
QSC Audio Products, Inc. („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum
keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur
Reparatur funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter
normalen Gebrauchsbedingungen auftritt – vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und
zusammen mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer
autorisierten Kundendienststellen eingeschickt wird. Diese Garantie setzt voraus, dass die Prüfung des zurückgeschickten
Produkts in unserem Ermessen einen Herstellungsdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte,
die einer unsachgemäßen oder fahrlässigen Behandlung, Unfällen oder einer unvorschriftsmäßigen Installation unterlagen,
oder deren Datumscode entfernt oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden
haftbar. Diese Garantie gewährt Ihnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei
übertragbar.
Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.
Falls dieses Produkt zum Export und Verkauf außerhalb der Vereinigten Staaten oder deren Hohheitsgebieten hergestellt
wurde, besitzt diese eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf diesem Produkt oder der
Kauf dieses Produkts von einem nicht autorisierten Händler macht diese beschränkte Garantie unwirksam. Diese Garantie wird
gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantieerklärung von QSC finden Sie im Internet unter
www.qscaudio.com. Sie erreichen uns telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im
Internet unter www.qscaudio.com.
Kontaktaufnahme mit QSC Audio Products
Postanschrift:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telefonnummern:
Zentrale: [phone]
Verkauf und Marketing [phone] oder gebührenfrei (nur in den USA) [phone]
Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]
Fax-Nummern:
Verkauf und Marketing (Fax) [phone]
Kundendienst (Fax) [phone]
Internet:www.qscaudio.com
E-Mail:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003, 2004 „QSC“ und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet.

CH
17
影院扬声器系统用户手册
SR-110 环绕扬声器
简介
SR-110 影院环绕扬声器可进行高功率处理，灵敏度高，机罩紧
凑且具有扩展低音响应。高功率处理和坚固的 MDF 机罩以数字
音轨再生进行优化。
它并非调整为一个独立的单元，相反的，SR-110 具有列阵优化
调谐 （AOT) 的特点。当转线器以列的形式用在剧院的墙上，
它被调制成平低频响应。传统扬声器调成单独的单元。
SR-110 具有高功率的特点，长投射的 10” (254 毫米 ) 低频换
频器用来进行平滑扩展的低音响应。高频部分结合一个 1” (25
毫米 ) 聚酯薄膜压缩驱动器，带有一个椭圆形喇叭，用于甚高
输出和宽频，甚至是高频覆盖。转线器内置 200 瓦连续功率额
定和高级保护电路，提供绝对可靠的保护。
带有黑色格栅的紧凑黑色机罩适合任何剧院的装饰风格。挡板
内建的 15° 盖板使扬声器在多数应用中都提供最优的覆盖范
围。新的易挂支架可以进行快速安装。每个 SR-110 都有一个
预安装的扬声器半支架。易挂墙壁支架要分开购买，以便在扬
声器之前运抵施工现场。U 形支架也可用来替代易挂支架系
统。
使用 QSC 的易挂支架进行墙壁安装或 U 形支架进行墙壁
或天花板安装。机罩并没有设计成悬挂式、可操纵式、
或装配式等其它方法。请勿对此机罩进行悬挂、操纵或
装配。
请将听音区域内的声压强度总是保持在不会对人的听力
造成损伤的水平。
按照 QSC Audio Product 的说明并在授权的专业工程师
的指导下安装。仅限使用 QSC Audio Product 公司规定
的附件、底座、零件、或支架。所有维护请由合格的专
业人士进行。设备如果受到损坏，就需要进行维修。
警告！放置、安装、装配、或悬挂扬声器产品时，检查
所有硬件、悬架、搁柜、变换器、支架和相关设备有无
损坏。任何额定部件的缺失、腐蚀、变形或未装载都可
能大大降低安装、放置或排列的强度。出现任何严重降
低安装安全度的情况应立即更正。仅限使用额定安装的
硬件及任何可能的短期突发超载。切勿超过硬件或设备
的额定标准。如有任何关于物理设备安装的疑问或问
题，请咨询获得许可的专业工程师。
1675 MacArthur Blvd., Costa Mesa, CA 92626
主要号码 [phone] 市场和营销部门 [phone] 或免费电话 （仅限美国）(800)
854-4079
客服 [phone] 或免费电话 ( 仅限美国 ) [phone]

CH
18
连接
SR-110 具有阻挡带螺旋式终端，可接受高达 #10AWG 的绞合式扬声器布线。
将放大器的输出信号连到扬声器的输入终端。观察极性正确与否；放大器＋到扬声器的信号＋输入，放大器－
到扬声器的信号－输入。使用最大导线尺寸和最短长度。
注意 ! 整个系统保持正确的扬声器连接极性，以便获得最佳性能。
并联到输出端。
SR-110 也有两个终端标为输出。这些终端并联到输入端，可以用于将多个 SR-110 进行并联。将输出端连接到下
一个扬声器的输入端。观察极性正确与否进行连接。
注意 ! 确保驱动并联扬声器的放大器额定为驱动低阻抗 （例：四格并联机罩会产生 2 欧姆的阻抗，标
称）。
