Reely Hydro Formula User manual

¨
¨
Verbrenner-Schiffsmodell
„Hydro Formula“, ARR
Combustion-Engine Ship Model
„Hydro Formula“ ARR
Modèle réduit de bateau à moteur à
combustion « Hydro Formula » ARR
Modelschip met verbrandingsmotor
„Hydro Formula“ ARR
Best.-Nr. / Item No. / N° de commande / Bestelnr. 51 80 14
Bedienungsanleitung Seite 2 - 22
Operating Instructions Page 23 - 43
Notice d’emploi Page 44 - 64
Gebruiksaanwijzing Pagina 65 - 85
Version 01/13


2

Inhaltsverzeichnis
Seite
1. Einführung .......................................................................................................................................................... 3
2. Bestimmungsgemäße Verwendung .................................................................................................................. 4
3. Produktbeschreibung ......................................................................................................................................... 4
4. Symbol-Erklärung .............................................................................................................................................. 4
5. Lieferumfang ...................................................................................................................................................... 5
6. Sicherheitshinweise ........................................................................................................................................... 5
a) Allgemein ..................................................................................................................................................... 6
b) Vor der Inbetriebnahme ............................................................................................................................... 6
c) Während des Betriebs ................................................................................................................................. 7
7. Batterie- und Akku-Hinweise ............................................................................................................................. 8
8. Vorbereitungen................................................................................................................................................... 9

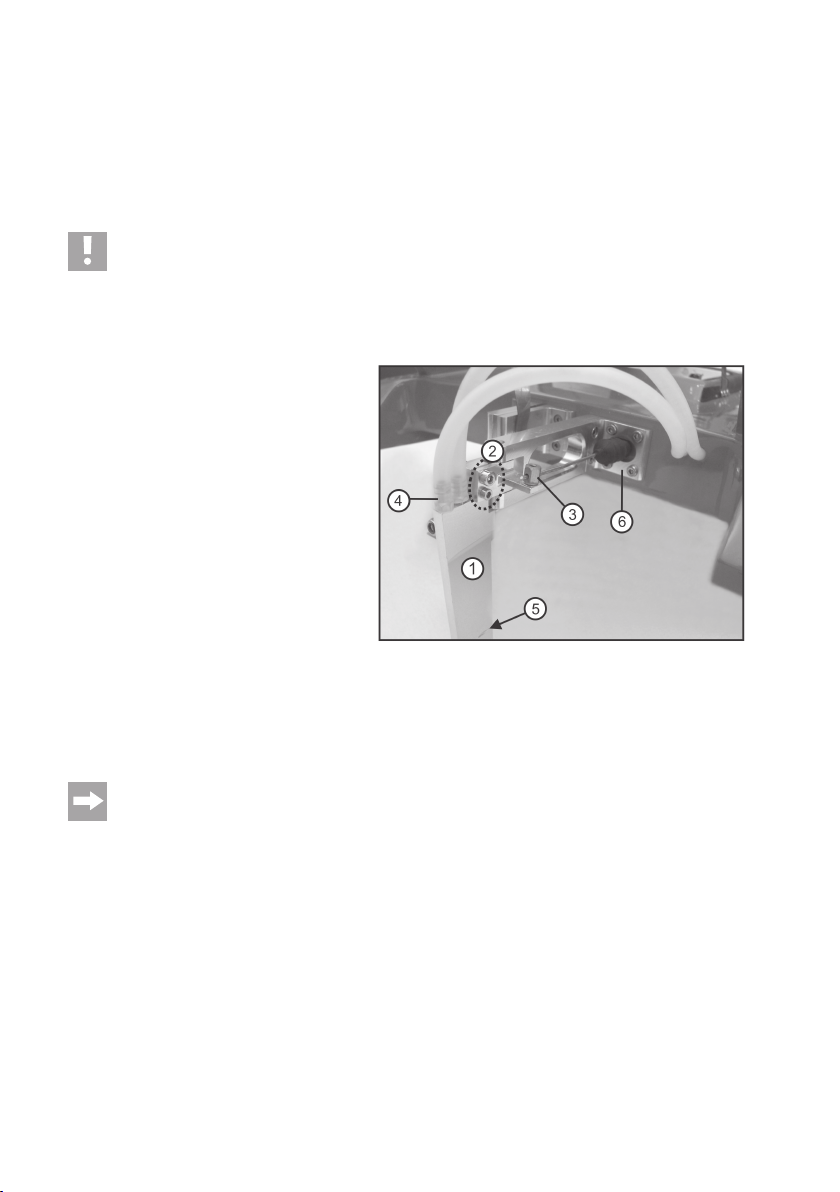

a) Einbau und Anschluss des Lenkservos ....................................................................................................... 9
b) Einbau und Anschluss des Gasservos ...................................................................................................... 10

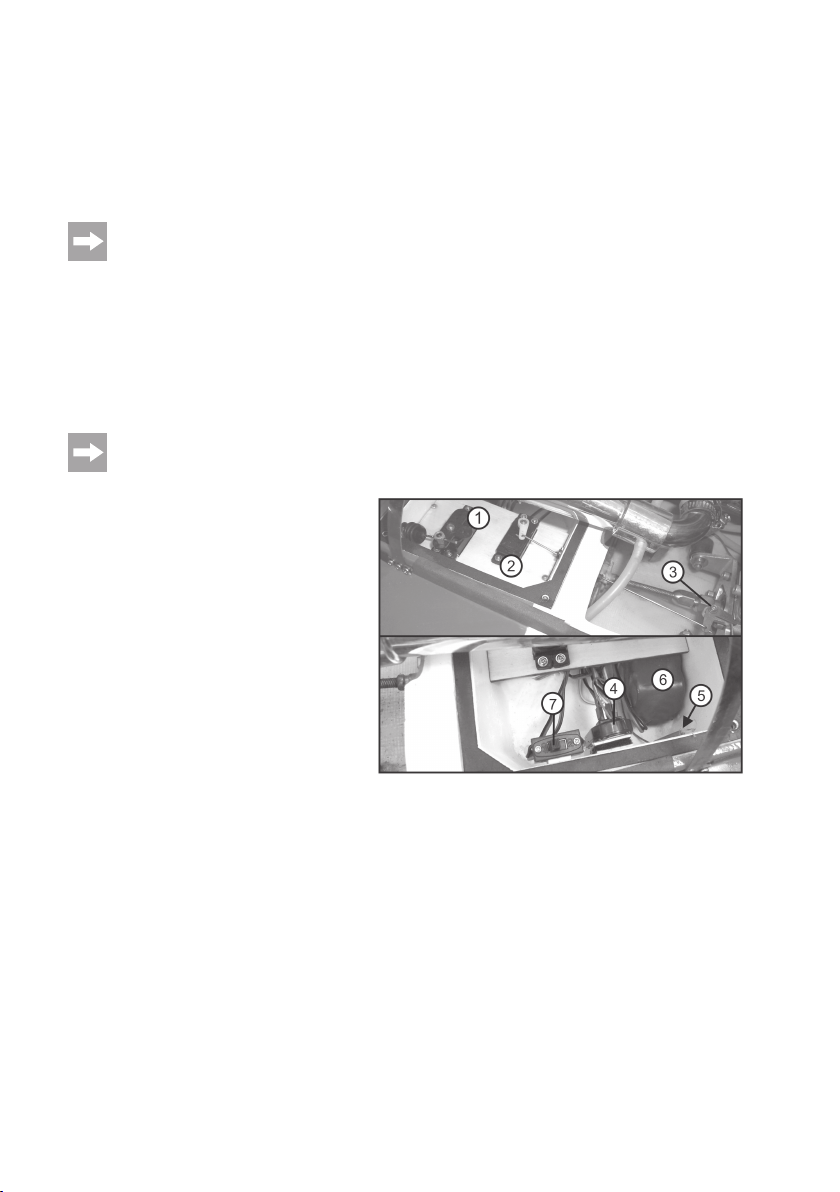

c) Einbau und Anschluss von Empfänger und Empfängerakku ................................................................... 10
d) Montage der Empfangsantenne ................................................................................................................ 10
e) Überprüfung der Schiffsschraube .............................................................................................................. 11
f) Überprüfung der Ruderanlage .................................................................................................................. 11
g) Anstellwinkel der Antriebswelle ................................................................................................................. 12

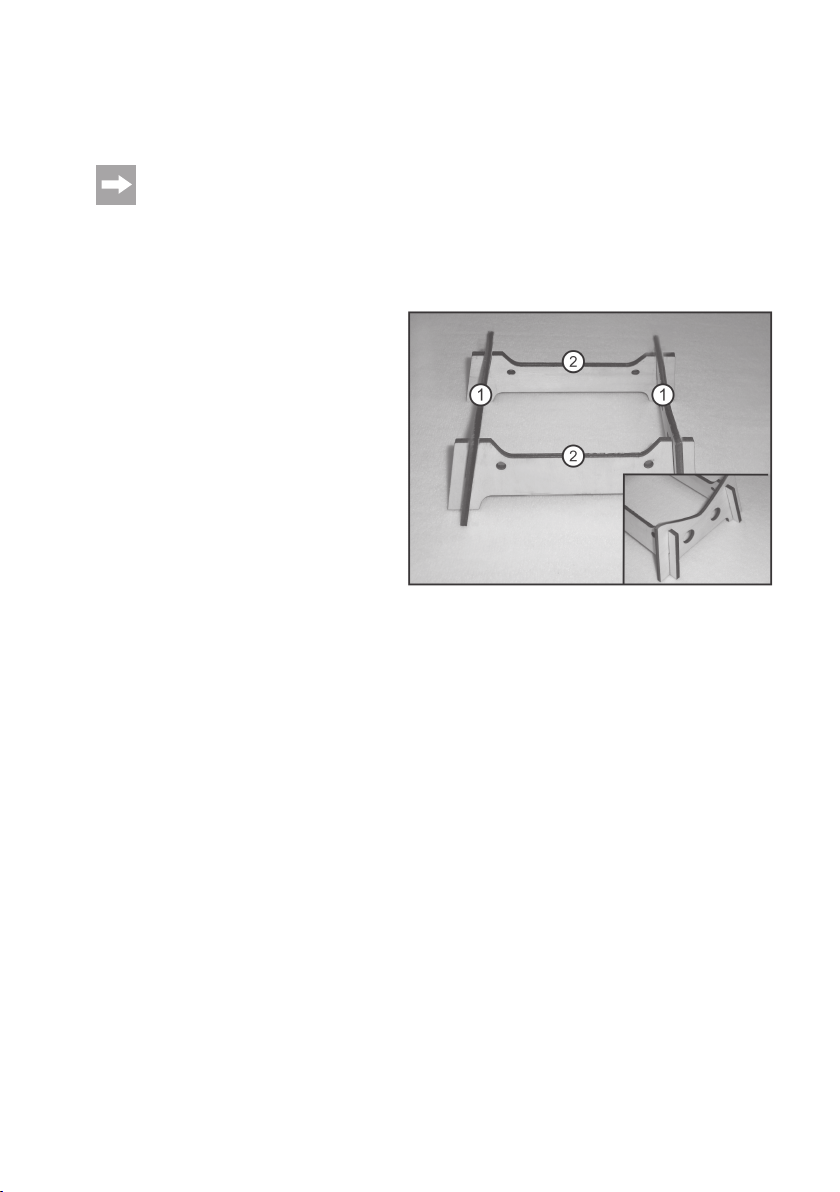

h) Montage des Bootsständers ...................................................................................................................... 12
9. Inbetriebnahme des Modells ........................................................................................................................... 13
a) Modell betanken ........................................................................................................................................ 13
b) Überprüfung der Steuerfunktionen ............................................................................................................ 13
c) Reichweitentest ......................................................................................................................................... 14
d) Motor starten .............................................................................................................................................. 14
e) Die erste Ausfahrt ...................................................................................................................................... 16
f) Ausfahrt beenden ...................................................................................................................................... 17
10. Wechseln der Schiffsschraube ........................................................................................................................ 18
11. Motoreinstellungen .......................................................................................................................................... 19

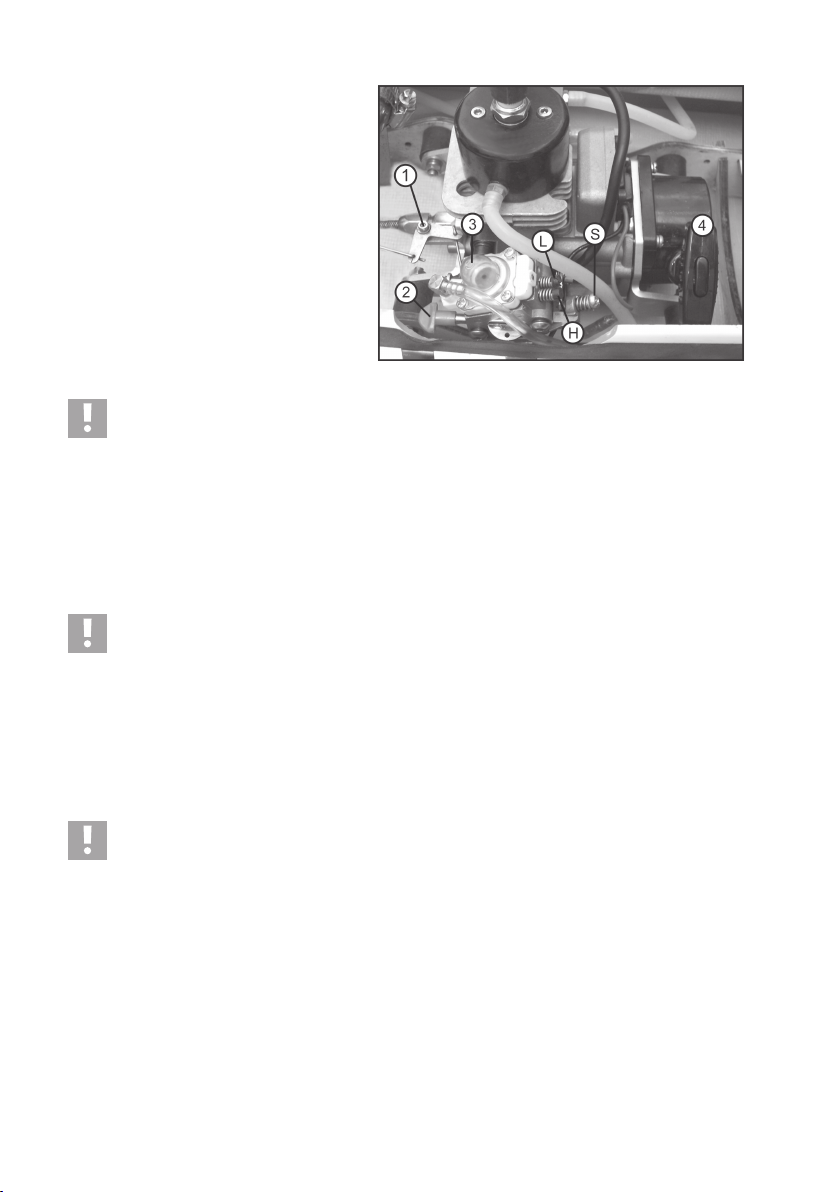

a) Einstellen des Vergasers allgemein .......................................................................................................... 19
b) Einstellen der Leerlaufgemisch-Regulierschraube (L) .............................................................................. 19
c) Einstellen der Hauptdüsennadel (H) ......................................................................................................... 19
d) Einstellen der Standgasdrehzahl (S) ......................................................................................................... 20
e) Wiederherstellen der werkseitigen Einstellungen ..................................................................................... 20
12. Wartung und Pflege ......................................................................................................................................... 21
13. Entsorgung ....................................................................................................................................................... 21
a) Allgemein ................................................................................................................................................... 21
b) Batterien und Akkus ................................................................................................................................... 21
14. Technische Daten ............................................................................................................................................ 22


3

1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Be-
dienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetrieb-
nahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Die Ersatzteilliste finden Sie auf unserer Internetseite www.conrad.com im Download-Bereich zum jeweiligen Pro-
dukt. Alternativ können Sie die Ersatzteilliste auch telefonisch anfordern.
Bei technischen Fragen wenden Sie sich bitte an:
Tel.: [phone]
Fax: [phone]
E-Mail: Bitte verwenden Sie unser Formular im Internet: www.conrad.de, unter der Rubrik „Kontakt“.
Mo. bis Fr. 8.00-18.00 Uhr
www.conrad.at
www.business.conrad.at
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr

4

2. Bestimmungsgemäße Verwendung
Bei diesem Produkt handelt es sich um ein mittels einem Verbrennungsmotor angetriebenes Schiffsmodell, das mit
Hilfe einer separat zu erwerbenden Fernsteueranlage drahtlos per Funk gesteuert wird. Das Modell ist für den Einsatz
im Freien ausgelegt und darf nur in Süßwasser eingesetzt werden.
Die Fernsteuer- und Antriebskomponenten dürfen nicht feucht oder nass werden.
Das Produkt ist nicht für Kinder unter 14 Jahren geeignet.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. Diese enthalten wichtige Infor-
mationen zum Umgang mit dem Produkt.
Sie allein sind für den gefahrlosen Betrieb des Modells verantwortlich!

3. Produktbeschreibung
Bei dem Schiffsmodell „Hydro Formula“ handelt es sich um ein Modell, das für den fortgeschrittenen Anfänger im
Schiffsmodellbau ausgelegt ist. Für die Fertigstellung und den späteren Betrieb sind umfangreichere Kenntnisse im
Umgang mit Schiffsmodellen erforderlich.
Das wendige Schiffsmodell ist für Schiffsmodelleinsteiger nicht geeignet!
Das Modell ist komplett in speziellen Formen aus glasfaserverstärktem Kunststoff gefertigt worden. Die Kabinen-
haube ist demontierbar, dass Dekor bereits aufgebracht. Zum Betrieb müssen neben dem Modell eine 2-Kanal Fern-
steuerung sowie jeweils ein Lenk- und Gasservo separat erworben werden.
Die steuerbaren Funktionen sind: Stufenlose Drehzahlregelung des Verbrennungsmotors und die Fahrtrichtungs-
änderung. Die Servos hierzu gehören nicht zum Lieferumgang und müssen zusätzlich erstanden und eingebaut wer-
den.

4. Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen weist Sie auf besondere Gefahren bei Handhabung, Betrieb oder
Bedienung hin.
Das „Pfeil“-Symbol steht für spezielle Tipps und Bedienhinweise.

5

5. Lieferumfang
• Schiffsrumpf mit abnehmbarem Rumpfrücken
• Bootsständer
• Bedienungsanleitung
Zum Betrieb erforderlich (nicht im Lieferumfang enthalten, getrennt zu bestellen):
• 2-Kanal Fernsteuerung (2,4 GHz empfohlen)
• Batterien/Akkus für den Sender
• Leistungsfähiger Empfängerakku (z.B. 5zelliger Hump-Pack)
• Ladegerät für den Empfängerakku
• Treibstoff (Zweitaktgemisch 1:25)
• Tankflasche bzw. elektrische Treibstoffpumpe für Modellfahrzeuge
• Lenkservo (min. 200 Ncm Stellkraft)
• Gasservo (min. 40 Ncm Stellkraft)
• Empfehlenswert ist außerdem, eine oder mehrere Ersatz-Schiffsschrauben vorrätig zu halten.
Für den Aufbau des Modells erforderlich (nicht im Lieferumfang enthalten):
• Doppelseitiges Klebeband (z.B. Servotape oder Klettband), für die Befestigung des Empfängers
• Werkzeug (Schraubendreher, Cuttermesser)
• Dickflüssigen Sekundenkleber oder 5-Minuten Epoxydharz-Kleber
Praxiserprobtes Zubehör finden Sie in unseren Katalogen oder unter www.conrad.com.

6. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt
die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt
die Gewährleistung/Garantie.
Von der Gewährleistung und Garantie ausgeschlossen sind ferner normaler Verschleiß und Unfallschäden
(z.B. gebrochene Schiffsschrauben oder Antriebs- oder Fernsteuerteile mit Wasserschaden).
Sehr geehrte Kundin, sehr geehrter Kunde, diese Sicherheitshinweise dienen nicht nur zum Schutz des
Produkts, sondern auch zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb
dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!

6
a) Allgemein
Achtung, wichtiger Hinweis!
Beim Betrieb des Modells kann es zu Sach- und/oder Personenschäden kommen. Achten Sie deshalb
unbedingt darauf, dass Sie für den Betrieb des Modells ausreichend versichert sind, z.B. über eine Haft-
pflichtversicherung.
Falls Sie bereits eine Haftpflichtversicherung besitzen, so informieren Sie sich vor Inbetriebnahme des Mo-
dells bei Ihrer Versicherung, ob der Betrieb des Modells mitversichert ist.
Beachten Sie: In verschiedenen Ländern besteht auf bestimmten Gewässern ein Betriebsverbot für alle
Schiffsmodelle!
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder das Verändern des Produkts oder deren Kom-
ponenten nicht gestattet.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
• Die Fernsteuer- und Antriebskomponenten dürfen nicht feucht oder nass werden.
• Das Modell ist nur für den Betrieb in Süßwasser geeignet.
• Sollten Sie noch nicht über ausreichende Kenntnisse über den Umgang mit ferngesteuerten Schiffsmodellen verfü-
gen, so wenden Sie sich bitte an einen erfahrenen Modellsportler oder an einen Modellbau-Club.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zum gefährlichen Spielzeug
werden.
• Sollten sich Fragen ergeben, die nicht mit Hilfe der Bedienungsanleitung abgeklärt werden können, so setzen Sie
sich bitte mit uns (Kontaktinformationen siehe Kapitel 1) oder einem anderen Fachmann in Verbindung.
b) Vor der Inbetriebnahme
• Stellen Sie sicher, dass innerhalb der Reichweite der Fernsteuerung keine weiteren Modelle auf dem gleichen
Fernsteuerkanal (bei Sendefrequenz 27 bzw. 40 MHz) betrieben werden. Sie verlieren sonst die Kontrolle über die
ferngesteuerten Modelle! Bei 2,4 GHz Fernsteueranlagen müssen Sie immer prüfen, ob der zeitgleiche Betrieb von
zwei oder mehr Fernsteuerungen in unmittelbarer Nähe zueinander störungsfrei möglich ist.
• Überprüfen Sie regelmäßig die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie dabei auf
sichtbare Beschädigungen, wie z.B. defekte Steckverbindungen oder beschädigte Kabel. Sämtliche beweglichen
Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in der Lagerung aufweisen.
• Der zum Betrieb erforderliche Empfängerakku sowie eventuell im Fernsteuersender eingesetzte Akkus sind ent-
sprechend den Herstellerangaben aufzuladen.
• Werden zur Stromversorgung des Senders Batterien genutzt, achten Sie auf eine noch ausreichende Restkapazität
(Batterieprüfer). Sollten die Batterien leer sein, so tauschen Sie immer den kompletten Satz und niemals nur einzel-
ne Zellen aus.
• Vor jeder Inbetriebnahme müssen die Einstellungen der Trimmregler am Sender für die verschiedenen Steuer-
richtungen kontrolliert und ggf. eingestellt werden.
• Überprüfen Sie vor jeder Inbetriebnahme den korrekten und festen Sitz der Schiffsschraube und ob diese unbe-
schädigt ist.
• Schalten Sie immer zuerst den Sender ein. Erst danach darf die Empfangsanlage des Modells eingeschaltet wer-
den. Andernfalls kann es zu unvorhersehbaren Reaktionen der Empfangsanlage kommen und der Schiffspropeller
könnte bei laufendem Motor ungewollt hochdrehen! Unfall- und Verletzungsgefahr!

7
• Richten Sie für den Betrieb Ihres Modells die Antenne am Sender immer so aus, dass bei der von Ihnen favorisierten
Haltung des Senders die Spitze der Antenne möglichst senkrecht nach oben zeigt. Andernfalls könnte der Sender
seine Steuersignale nicht optimal abstrahlen, was eventuell eine wesentlich geringere Reichweite bedeutet.
• Achten Sie bei laufender Schiffsschraube darauf, dass sich weder Gegenstände noch Körperteile im Dreh- und
Ansaugbereich befinden.
c) Während des Betriebs
• Gehen Sie bei Betrieb des Produkts kein Risiko ein! Ihre eigene Sicherheit und die Ihres Umfeldes hängen alleine
von Ihrem verantwortungsbewussten Umgang mit dem Modell ab.
• Wählen Sie ein geeignetes Gewässer zum Betrieb Ihres Modells aus. Fragen Sie im Zweifelsfall den für das Gewäs-
ser Verantwortlichen, ob der Betrieb Ihres Modells mit Verbrennungsmotor dort gestattet ist.
• Das ausgewählte Gewässer muss zum Betrieb Ihres Modells frei von Schlingpflanzen (z.B. Seegras) sein. Es dür-
fen auch keine Gegenstände (z.B. Äste) im Wasser schwimmen.
• Achten Sie bei dem ausgewählten Gewässer auf Strömungen und andere widrige Umstände, die einen Betrieb des
Modell erschweren oder gar unmöglich machen. Gefahr vom Verlust des Modells!
• Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Achten Sie deshalb
beim Betrieb auf einen ausreichenden Sicherheitsabstand zu Personen, Tieren und Gegenständen.
• Fahren Sie nie direkt auf im Wasser schwimmende Personen oder Tiere zu.
• Fahren Sie mit Ihrem Modell nur dann, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist. Müdigkeit, Alko-
hol- oder Medikamenten-Einfluss können zu Fehlreaktionen führen.
• Vermeiden Sie im Fahrbetrieb hektische Lenkbewegungen, da hierbei das Boot kentern kann. Erfolgt in diesem Fall
keine rasche Bergung des Modells, droht durch eindringendes Wasser das Sinken und somit ein Totalverlust!
• Zielen Sie nie mit der Antenne des Senders direkt auf das Modell. Dadurch wird die Signalübertragung vom Sender
zum Modell deutlich verschlechtert.
• Sowohl Motor als auch der Schalldämpfer erhitzen sich beim Betrieb des Modells. Machen Sie aus diesem Grund
eine Pause von 5 - 10 Minuten, bevor Sie den Fahrbetrieb erneut aufnehmen. Antriebsmotor und Schalldämpfer
müssen auf Umgebungstemperatur abgekühlt sein.
• Lassen Sie immer die Fernsteuerung (Sender) eingeschaltet, solange das Modell in Betrieb ist. Stoppen Sie immer
zuerst den Motor und schalten dann die Empfangsanlage aus. Erst danach darf die Fernsteuerung (Sender) ausge-
schaltet werden.
• Bei einem Defekt oder einer Fehlfunktion ist zuerst die Ursache der Störung zu beseitigen, bevor Sie Ihr Modell
wieder starten.
• Setzen Sie Ihr Modell und die Fernsteueranlage nicht über längere Zeit der direkten Sonneneinstrahlung oder
großer Hitze aus.
• Wenn es während dem Betrieb zu Störungen kommt und das Modell auf dem Gewässer antriebs-/steuerungslos
treibt, so dürfen Sie (oder andere Personen) sich bei der Bergung nicht in Lebensgefahr begeben.

8

7. Batterie- und Akku-Hinweise
Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist,
bestehen zahlreiche Gefahren und Probleme.
Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum
Umgang mit Batterien und Akkus.
• Batterien/Akkus gehören nicht in Kinderhände.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren
verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf!
• Entnehmen Sie den Empfängerakku zum Laden aus dem Modell und legen Sie ihn auf einen feuerfesten Unter-
grund. Halten Sie Abstand zu brennbaren Gegenständen.
• Da sich sowohl das Ladegerät als auch der Akku während des Ladevorgangs erwärmen, ist es erforderlich, auf eine
ausreichende Belüftung zu achten. Decken Sie das Ladegerät und den Akku niemals ab!
• Laden Sie Akkus niemals unbeaufsichtigt.
• Setzen Sie das Ladegerät und den Akku keinen hohen/niedrigen Temperaturen sowie direkter Sonneneinstrahlung
aus.
• Trennen Sie den Akku vom Ladegerät, wenn dieser vollständig aufgeladen ist.
• Ladegeräte dürfen nur in trockenen, geschlossenen Innenräumen betrieben werden. Ladegeräte und Akku dürfen
nicht feucht oder nass werden.
• Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosions-
gefahr!
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verursachen,
benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
Aus Batterien/Akkus auslaufende Flüssigkeiten sind chemisch sehr aggressiv. Gegenstände oder Oberflächen, die
damit in Berührung kommen, können teils massiv beschädigt werden. Bewahren Sie Batterien/Akkus deshalb an
einer geeigneten Stelle auf.
• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Brand- und Explosionsgefahr! Laden Sie aus-
schließlich dafür vorgesehene Akkus; verwenden Sie dazu geeignete Akkuladegeräte.
• Achten Sie beim Einlegen von Batterien/Akkus in den Sender bzw. beim Anschluss eines Akkus an den Empfänger
auf die richtige Polung (Plus/+ und Minus/- beachten).
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die in der Fernsteuerung eingelegten Batterien
(bzw. Akkus), um Schäden durch auslaufende Batterien/Akkus zu vermeiden.
• Laden Sie Akkus etwa alle 3 Monate nach, da es andernfalls durch die Selbstentladung zu einer sog. Tiefentladung
kommen kann, wodurch die Akkus unbrauchbar werden können.
• Wechseln Sie im Sender immer den ganzen Satz Batterien bzw. Akkus aus. Mischen Sie nicht volle mit halbvollen
Batterien/Akkus. Verwenden Sie immer Batterien bzw. Akkus des gleichen Typs und Herstellers. Mischen Sie nie-
mals Batterien mit Akkus!

9

8. Vorbereitungen
Das Schiffsmodell „Hydro Formula“ wird fast betriebsfertig ausgeliefert. Zur Inbetriebnahme sind nur noch wenige
Handgriffe wie z.B. der Einbau der Empfangsanlage zu erledigen. Hierzu sind keine Spezialwerkzeuge notwendig.
Die Ausstattung einer Modellbauerwerkstatt ist vollkommen ausreichend.
Bevor Sie das Modell fertigstellen bzw. in Betrieb nehmen, lesen Sie bitte zuerst jeden einzelnen Abschnitt
in Ruhe durch. Zum besseren Verständnis ist fast immer ein Bild beigefügt, das den beschriebenen Bauab-
schnitt darstellt.
Bitte beachten Sie, dass sich die Nummern im Text immer auf die Bauteile im rechts nebenstehenden Bild
beziehen. Modelle dieser Kategorie werden jedoch meist nach eigenen Wünschen und Vorstellungen fertig
gestellt. Führen Sie die auszuführenden Arbeiten in den jeweiligen Abschnitten erst dann aus, wenn Sie die
Durchführung richtig verstanden haben und genau wissen, worauf bei den Arbeiten zu achten ist.
a) Einbau und Anschluss des Lenkservos
Wasser ist wesentlich härter als Luft. Daher sind im Verhältnis zur Größe von Modellbooten im Schiffsmodell-
bau Lenkservos mit viel höherer Stellkraft als z.B. im Flugmodellbau zu verwenden. Praxiserprobtes Zube-
hör finden Sie in unseren Katalogen oder unter www.conrad.com.
• In nebenstehendem Bild sehen Sie die geöffnete
RC-Box mit dem Lenkservo (1), dem Gasservo
(2) sowie einen möglichen Einbauort für den Emp-
fänger (4) und Empfängerakku (6).
• Nehmen Sie den Rumpfrücken ab, indem Sie den
Splint im hinteren Bereich unterhalb des Heck-
flügels abziehen. Entfernen Sie den Deckel der
RC-Box.
• Befestigen Sie provisorisch das Lenkservo in der
Halterung der RC-Box wie in Bild 1 dargestellt.
Markieren und bohren Sie für das Lenkgestänge
in die RC-Box ein Loch in der Art, dass eine mög-
lichst geradlinige Anlenkung möglich ist.
• Schließen Sie das Lenkservo an den Kanal 1 des
Empfängers an.
Nehmen Sie die Fernsteuerung in Betrieb.
Die Empfangsanlage wird hierbei durch einen Empfängerakku (oder Batteriebox) aus dem Zubehör der Fernsteue-
rung versorgt. Beachten Sie hierzu die Hinweise in der Bedienungsanleitung der Fernsteueranlage.
• Stellen Sie am eingeschalteten Sender die Lenkung und die dazugehörige Trimmung in die Neutralstellung. Montie-
ren Sie an das Ruderhorn des Servos einen Gestängeanschluss und setzen Sie das Ruderhorn auf das Servo in
der Art auf, dass das Ruderhorn in der Neutralstellung exakt zur Längsrichtung des Servos ausgerichtet ist (siehe
Bild 1). Sichern Sie das Ruderhorn mit der Zentralschraube am Servoabtrieb. Testen Sie die Funktion des Lenkservos.
Achten Sie darauf, dass das Servo jetzt als auch später bei angeschlossenem Ruder nicht auf Block läuft.
• Befestigen Sie jetzt das Lenkservo mit dem Zubehör aus dem Lieferumfang des Servos in der Halterung der RC-
Box wie in Bild 1 dargestellt. Der Anschluss des Ruders an das Lenkgestänge wird in einem der nachfolgenden
Kapitel erklärt.
Bild 1

10
b) Einbau und Anschluss des Gasservos
• Schließen Sie das Gasservo an den Kanal 2 des Empfängers an und nehmen die Fernsteuerung in Betrieb.
• Stellen Sie am eingeschalteten Sender den Gashebel und die dazugehörige Trimmung in die Neutralstellung. Hän-
gen Sie in den Umlenkhebel am Motor (Bild 1, Pos. 3) und in das Ruderhorn des Gasservos (Bild1, Pos. 2) das „Z“
der Schubstange ein und setzen Sie das Ruderhorn auf das Servo in der Art auf, dass das Ruderhorn in der
Neutralstellung nicht den Umlenkhebel zur Vergaseranlenkung (Bild 1, Pos. 3) betätigt. Sichern Sie das Ruderhorn
mit der Zentralschraube am Servoabtrieb. Testen Sie die Funktion des Gasservos. Achten Sie darauf, dass das
Servo in seinen Endstellungen nicht auf Block läuft.
• Befestigen Sie jetzt das Gasservo mit dem Zubehör aus dem Lieferumfang des Servos in der Halterung der RC-Box
wie in Bild 1 dargestellt.
c) Einbau und Anschluss von Empfänger und Empfängerakku
• Kleben Sie den Empfänger mit einem Streifen doppelseitigen Klebeband (z.B. Servotape) oder einem Streifen
Klettverschluss an der Seitenwand der RC-Box (siehe Bild 1, Pos. 4).
• Montieren Sie den Ein-/Aussschalter der Empfangsanlage in den Deckel der RC-Box. In Bild 1 Pos. 7 sehen Sie
symbolisch den ungefähren Einbauort des Schalters.
• Legen Sie in die RC-Box einen ausreichend stark dimensionierten Empfängerakku ein. In Bild 1 Pos. 6 sehen Sie
den Empfängerakku, der für den Fahrbetrieb in ein Stück Schaumgummi eingebettet werden sollte. Das Verrut-
schen wird hiermit verhindert.
Lose Kabel sollten mit einem Kabelbinder gebündelt werden, damit diese im Fahrbetrieb nicht in die Ruder-
anlenkung des Servos gelangen können.
d) Montage der Empfangsantenne
Je nach verwendetem Fernsteuersystem (27 bzw. 40 MHz oder 2,4 GHz) müssen Sie gemäß den Hinweisen der
Bedienungsanleitung der Fernsteueranlage den Empfänger in die RC-Box einbauen. In Bild 1 Pos. 4 sehen Sie für
eine 2,4 GHz-Fernsteuerung einen möglichen Einbauort. Für die Montage der Empfangsantenne beachten Sie bitte
nachfolgende Hinweise.
Moderne Fernsteueranlagen in 2,4 GHz-Technik benötigen zum sicheren Betrieb am Sender als auch am
Empfänger nur kurze Antennen. Als Empfangsantenne selbst gelten nur die wenigen Zentimeter, die ohne
Isolierung sind. Der Rest des Antennenkabels dient als Zuleitung/Verlängerung, um z.B. eine Antenne aus
einem Rumpf herausführen zu können.
Für einen sicheren Empfang ist es vollkommen ausreichend, wenn die letzten drei Zentimeter der Emp-
fangsantenne im Rumpf z.B. mit einem kurzen, in die RC-Box geklebten Stück Bowdenzugröhrchen senk-
recht in der RC-Box aufgestellt wird (Bild 1, Pos. 5).
Verwenden Sie eine 27 bzw. 40 MHz-Fernsteuerung, empfehlen wir dringend, die Empfangsantenne mit
einem Bowdenzugröhrchen in ausreichender Länge nach eigenem Ermessen aus dem Bootsrumpf senk-
recht nach oben zu führen.
Wichtig!
Die Reichweite der Fernsteuerung kann bei nicht korrekt verlegter Empfangsantenne (die Antenne liegt z.B.
nur im Bootsrumpf) drastisch verkürzt werden. In diesem Fall ist das Modell nicht mehr steuerbar. Überprü-
fen Sie vor jeder Fahrt die korrekte Verlegung der Empfangsantenne.
