Reliabilt LS-SW-W2730B User manual

RELIABILT and logo design are trademarks or registered trademarks of
LF, LLC. All rights reserved.
RELIABILT y el diseño del logotipo son marcas comerciales o marcas
registradas de LF, LLC. Todos los derechos reservados.
Thank you for purchasing this RELIABILT product. We’ve created these easy-to-follow instructions to ensure you spend your time enjoying the product instead
of putting it together. But, if you need more information than what is provided here, please visit Lowes.com, search the item number and refer to the Guides &
Documents tab on the product’s page.
If the item is no longer for sale, or if you have any questions or problems, please call our customer service department at 866-386-7941, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
Gracias por comprar este producto RELIABILT. Hemos creado estas instrucciones fáciles de seguir para garantizar que pase su tiempo disfrutando el
producto en lugar de armándolo. No obstante, si necesita más información que la entregada aquí, visite Lowes.com, busque el número de artículo y consulte
la pestaña Guides & Documents (Guías y documentos) en la página del producto.
Si el artículo ya no está a la venta o si tiene alguna pregunta o problema, llame a nuestro Departamento de Servicio al Cliente al 866-386-7941, de lunes a
domingo de 8 a.m a 8 p.m, hora estándar del Este. También puede ponerse en contacto con nosotros en [email protected].
SAFETY INFORMATION/INFORMACIÓN DE SEGURIDAD
PREPARATION/ PREPARACIÓN
Estimated Assembly Time: 30 - 40 minutes
Tiempo estimado de ensamblaje: entre 30 y 40 minutos
TOOLS REQUIRED (NOT INCLUDED) / HERRAMIENTAS NECESARIAS (NO SE INCLUYEN)
FEELING CONFIDENT? START YOUR NEXT PROJECT/¿SE SIENTE CONFIADO? INICIE SU PRÓXIMO PROYECTO
• Visit lowes.com for more information. / Para obtener más información, visite lowes.com.
• A damp cloth is sufficient for normal spills. Dry the surface immediately. / En caso de derrames habituales, es suficiente con un paño húmedo. Seque la
superficie inmediatamente.
• Most general-purpose household cleaners can be used to clean doors. / La mayoría de los limpiadores domésticos de uso general se pueden utilizar para
limpiar las puertas.
• Caustic agents and/or abrasive scrubbers, or oven cleaners, should not be used. / No use productos cáusticos ni limpiadores abrasivos o limpiadores de
hornos.
• Liquid on the surface should not be left for long periods of time. / No deje que líquidos permanezcan sobre la superficie durante mucho tiempo.
WARRANTY/GARANTÍA
ITEM/ARTÍCULO # 5212636 5212637
5212638 5212645 5212646 5212647
5212693 5212694 5212695 5212702
5212703 5212704
WALL CABINET
GABINETE DE PARED
MODEL/MODELO #
LS-SW-W2730B W3030B W3630B
W2736B W3036B W3636B
LS-SG-W2730B W3030B W3630B
W2736B W3036B W3636B
AS23366
Printed in Vietnam
Impreso en Vietnam
Please read and understand this entire manual before attempting to assemble, operate or install the product.
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.
WARNING/ADVERTENCIA
• Electric, plumbing, gas lines and other utilities, are frequently installed or embedded behind walls where cabinets are being installed. Before drilling any holes
or driving any screws, be sure you will not be contacting any of these utilities. Failure to follow these instructions may result in property damage and serious or
fatal injury. If you do not feel confident in your ability to ensure that you will not contact utilities behind a wall during installation, please contact a licensed
contractor to install the cabinets. / Es frecuente que existan líneas eléctricas, de agua, gas u otros servicios instaladas o incrustadas detrás de las paredes
donde se están instalando los gabinetes. Antes de taladrar orificios o atornillar tornillos, asegúrese de que no entre en contacto con ninguno de estos
servicios. Si no se respetan estas instrucciones, pueden producirse daños materiales y lesiones graves o fatales. Si no se siente cien por ciento seguro de
que no entrará en contacto con ningún servicio detrás de la pared durante la instalación, comuníquese con un contratista certificado para la instalación de los
gabinetes.
• This product can expose you to chemicals including wood dust, which is known to the State of California to cause cancer. For more information go to
www.P65Warnings.ca.gov / Este producto lo puede exponer a sustancias químicas, incluido el polvo de madera, reconocido por el estado de California como
causante de cáncer. Para obtener más información, visite www.P65Warnings.ca.gov.
CAUTION/PRECAUCIÓN
• Avoid using cleaners that contain bleach, ammonia, citrus based products or any type of abrasives (see cleaner label). These cleaners can cause damage
to the cabinet finish. / Evite usar limpiadores que contengan blanqueador, amoníaco, productos a base de cítricos o cualquier tipo de abrasivos (consulte la
etiqueta del limpiador). Estos limpiadores pueden dañar el acabado del gabinete.
CARE AND MAINTENANCE/CUIDADO Y MANTENIMIENTO
• Contact the customer service team at 866-386-7941 / Póngase en contacto con el equipo de servicio al cliente llamando al 866-386-7941
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is
missing or damaged, do not attempt to assemble the product.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del contenido del paquete y la lista de
aditamentos. No intente ensamblar el producto si falta alguna pieza o si alguna está dañada.
Please visit Lowes.com for additional assembly resources./ Para obtener recursos de ensamblaje adicionales, visite Lowes.com.
2-person assembly recommended / Se recomienda un ensamblaje de 2 personas

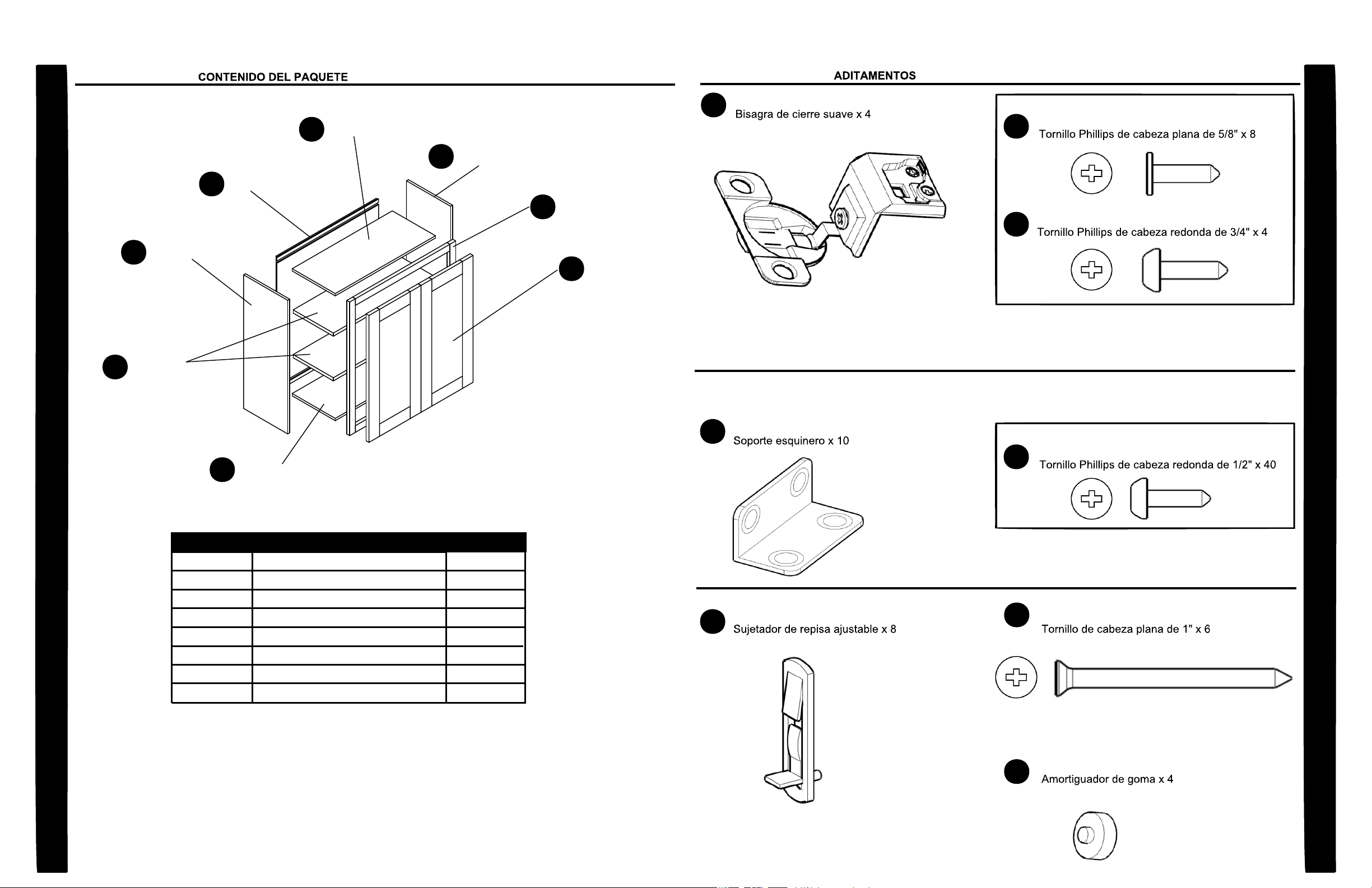

PACKAGE CONTENTS/
Soft-close hinge x 4 Included/Incluye:
5/8″ Flat Head Phillips Screw x 8
3/4″ Round Head Phillips Screw x 4
Corner brace x 10 Included/Incluye:
1/2″ Round Head Phillips Screw x 40
Adjustable shelf clip x 8
Rubber bumper x 4
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
CC
HARDWARE CONTENTS/
EE
FF
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
GG
HH
1″ Flat Head Screw x 6
BOX BOTTOM PANEL
B
DOOR PANEL
J
FACE FRAME
D
BOX SIDE PANEL - RIGHT
A2
BOX TOP PANEL
L
BOX BACK PANEL
C
BOX SIDE PANEL - LEFT
A1
KADJUSTABLE SHELF
A1
PART DESCRIPTION QUANTITY
A1 Box side panel - left
A2 Box side panel - right
B Box bottom panel
C Box back panel
Face frame
Door panel
Adjustable shelf
Box top panel
D
J
K
L
1
1
1
1
1
2
2
1
cc1
cc2
ee

1
1
3
4
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
C
A1
A2
C
A2
Use 1/2” round head phillips screw (ee) x 8
Utilice 8 tornillos Phillips de cabeza redonda de 1/2" (ee)
EE
A2
A1
A1
EE
Use 1/2” round head phillips screw (ee) x 8
Utilice 8 tornillos Phillips de cabeza redonda de 1/2" (ee)
1
2
ee
ee

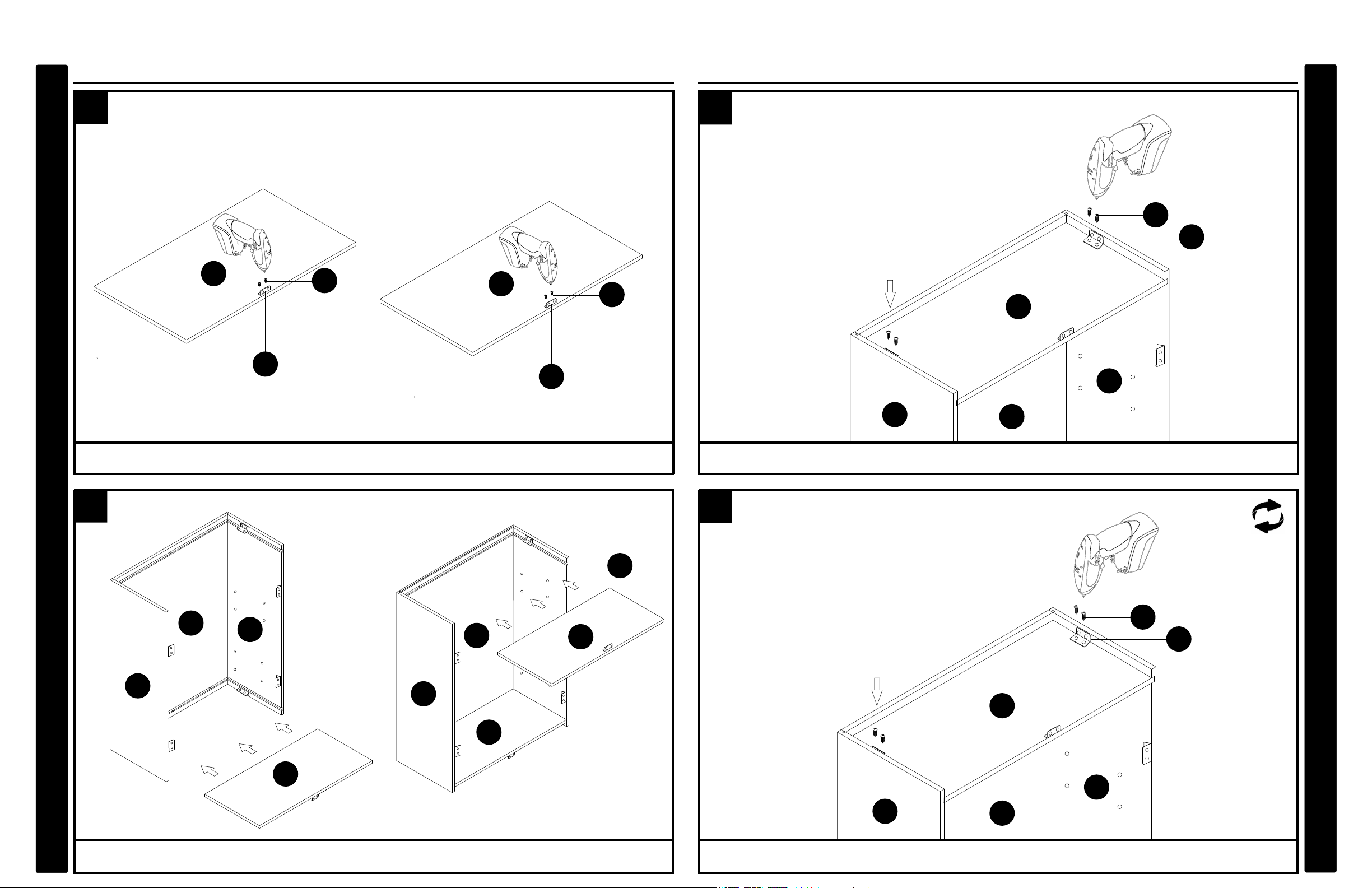

Insert the box back panel (C) into the right box side panel (A2) groove.
Inserte el panel posterior de la caja (C) en la ranura del panel lateral derecho de la caja (A2).
Insert the left box side panel (A1) into the box back panel (C) groove.
Inserte el panel lateral izquierdo de la caja (A1) en la ranura del panel posterior de la caja (C).

1
5
7
8
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
Use 1/2” round head phillips screw (ee) x 4
Utilice 4 tornillos Phillips de cabeza redonda de 1/2" (ee)
1
6
BL
B
L
B
A1
CA2
A1
C
A2
Use 1/2” round head phillips screw (ee) x 4
Utilice 4 tornillos Phillips de cabeza redonda de 1/2" (ee)
Use 1/2” round head phillips screw (ee) x 4
Utilice 4 tornillos Phillips de cabeza redonda de 1/2" (ee)
A1 C
A2
L
A1 C
A2
B
Bottom
ee
ee
EE
EE
ee
EE
ee
EE
Insert the box bottom panel (B) and the box top panel (L) into the grooves.
Inserte el panel inferior de la caja (B) y el panel superior de la caja (L) en las ranuras.

1
9
11
12
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA

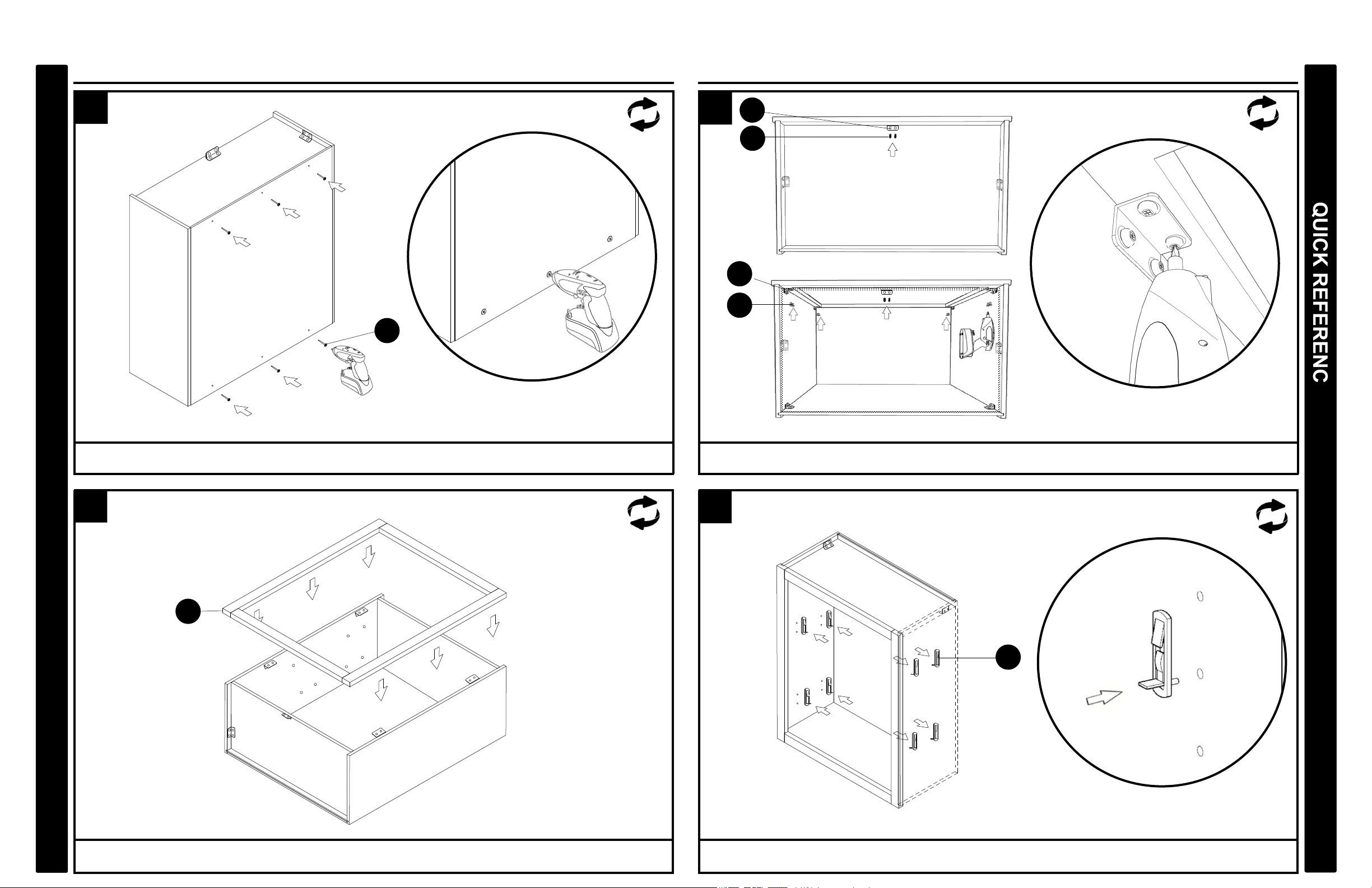

Fasten box back panel (C) using 1" flat head phillips screw (GG) x 6.
Fije el panel posterior de la caja (C) con tornillos Phillips de cabeza plana de 1" (GG) x 6.
1
10
D
Attach the face frame (D) to the cabinet box.
Fije la estructura frontal (D) a la caja del gabinete.
Use 1/2” round head phillips screw (ee) x 12
Utilice 12 tornillos Phillips de cabeza redonda de 1/2" (ee)
Insert the adjustable shelf clip (FF) into the cabinet where shelves are desired.
Inserte el sujetador de repisa ajustable (FF) en el gabinete donde desea las repisas.
GG
Other side
Lay down
FF
Upright
Top & inner &
bottom side
ee
EE
ee
EE

1
13
15b
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA

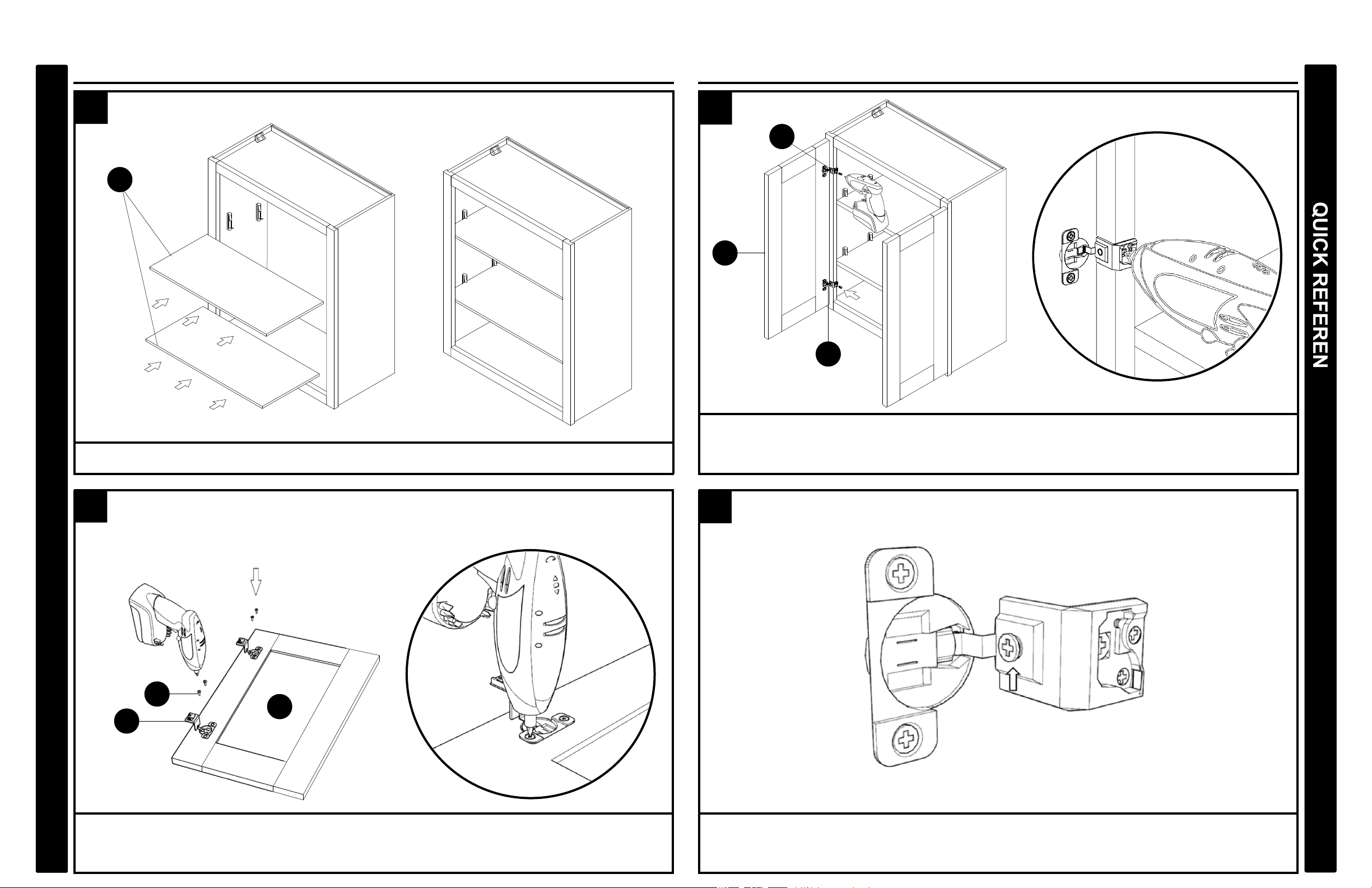

Insert the adjustable shelf (K).
Inserte la repisa ajustable (K).
1
14
Insert the hinge (CC) to the door panel (J) and secure the hinge to door use 5/8” flat head phillips screw (cc1) x 8 (2
screws for one hinge)
Inserte la bisagra (CC) en el panel de la puerta (J) y asegure la bisagra a la puerta con 8 tornillos Phillips de cabeza
plana de 5/8" (cc1) (2 tornillos para una bisagra).
Locate the pre-drilled holes in the door opening of the face frame and use 3/4” round head phillips screw (cc2) x 4
(2 screws for 1 door panel) to attach the door panel (J) to the face frame (D).
Ubique los orificios pretaladrados en la abertura de la puerta del marco frontal y use 4 tornillos Phillips de cabeza
redonda de 3/4" (cc2) (2 tornillos para 1 panel de puerta) para fijar el panel de puerta (J) al marco frontal (D).
If the door is not level when it is installed, the customer will need to turn the screw clockwise to extend the hinge or
counterclockwise to shorten the hinge.
Si la puerta no está nivelada durante la instalación, el clientedeberá girar el tornillo en dirección de las manecillas del
reloj para extender la bisagra o en dirección contraria a las manecillas del reloj para acortar la bisagra.
K
J
CC
CC
J
cc1
cc2
15a

1
16
INSTALLATION OVERVIEW/DESCRIPCIÓN GENERAL DE LA INSTALACIÓN
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA
QUICK REFERENCE GUIDE/GUÍA DE REFERENCIA RÁPIDA

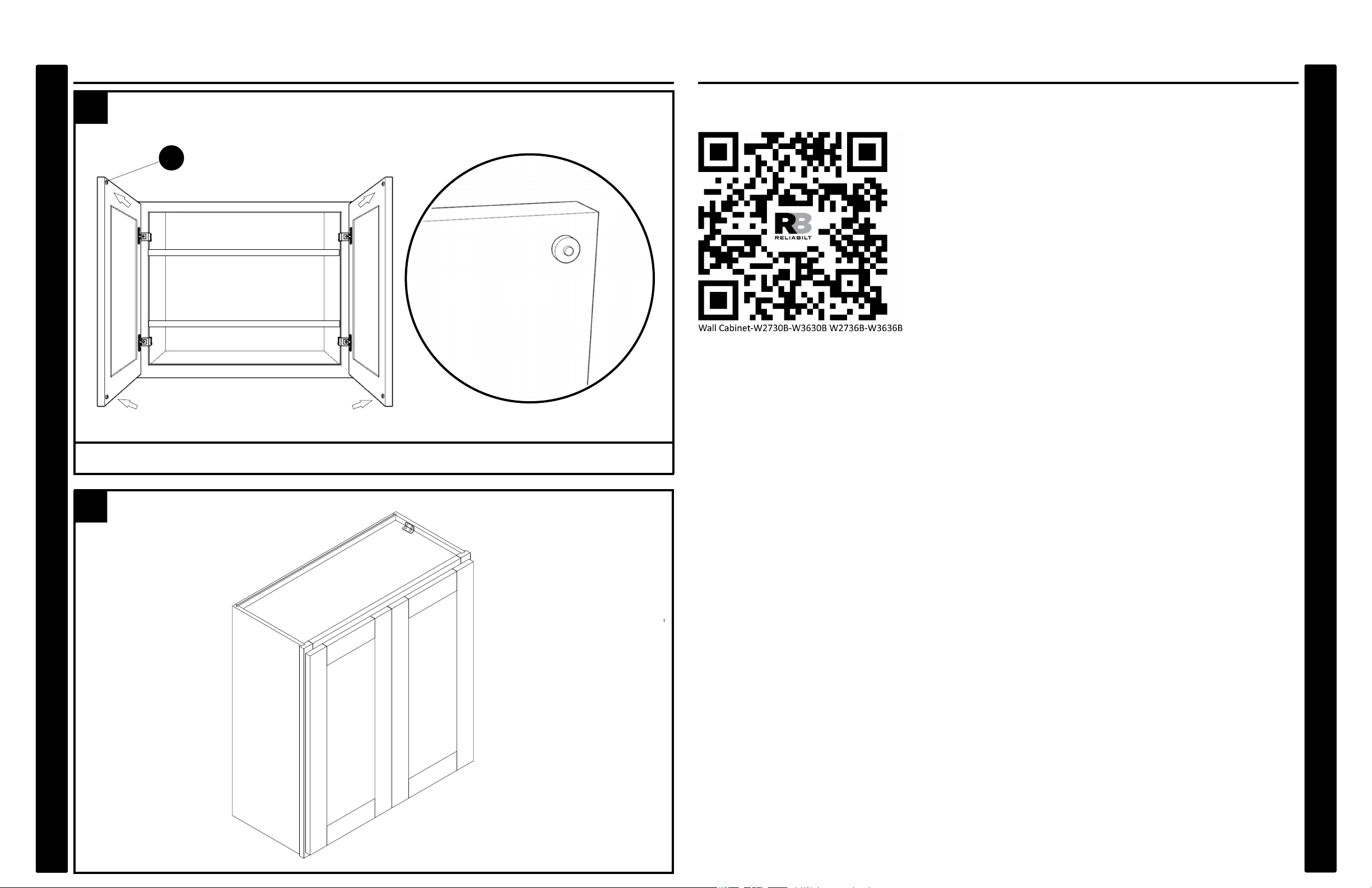

Attach the rubber bumper (HH) to the top and bottom corner of the door panel (J).
Fije el tope de goma (HH) a la esquina superior e inferior del panel de la puerta (J).
1
17
HH
MORE INFORMATION/MÁS INFORMACIÓN
To see a video of the assembly process and to get information on the suggested installation process scan here.
Para ver un video del proceso de ensamblaje y obtener información sobre el proceso de instalación sugerido, escanee
aquí.
SCAN HERE FOR VIDEO ASSEMBLY AND INSTALLATION INSTRUCTIONS.
ESCANEE AQUÍ PARA VER UN VIDEO CON LAS INSTRUCCIONES DE ENSAMBLAJE E INSTALACIÓN.
