Respirox BC-EA8008 User manual
1
İçindekiler
1. Müşteri bildirimi
1.1 Müşterinin bilgilendirilmesi
1.2 Güvenlik Talimatları
1.3 Ürün etiketleri, şarj cihazları ve kullanımla ilgili özel
talimatlar
2. Güvenlik profili ve gereksinimleri
3. Ürüne genel bakış
4. Kurulum ve kullanım
4.1 Ambalajdan çıkarma, montaj ve hata ayıklama
4.2 Batarya ve şarj cihazları
4.3 Sistem teşhisi
4.4 Kontrol Sistemi
5. Bakım ve Onarım
5.1 Temizlik ve rutin muayene
5.2 Düzenli bakım kayıtları
6. Satış-sonrası servis
6.1 Ürün geçerlilik süresi
6.2 Ürün garanti süresi
7. Elektromanyetik uyumluluk
8. Paket listesi
9. Güç kaynağı koşulları ve çevresel gereksinimler
2
1. Müşteri Bildirimi
1.1 Müşterinin bilgilendirilmesi：
Öncelikle elektrikli tekerlekli sandalyemizi satın alıp kullanmayı tercih ettiğiniz için ve
firmamıza olan güveniniz ve desteğiniz için teşekkür ederiz! Lütfen kullanmadan önce
talimatlarımızı dikkatlice okuyunuz! Bu kılavuz BC-EA8008 elektrikli tekerlekli sandalye
için hazırlanmıştır.
Uygulama kapsamı: Ürün sadece 1 kişiyi taşıyabilir ve tavsiye edilen kullanıcı ağırlığı
maksimum 120 kg'dır. Ürün, engelliler veya tam olarak yürüyemeyen kişiler tarafından
kısa mesafeli seyahatlerde kullanılır.
Bu aracı halka açık yollarda kullanmak yasaktır.
◎Bu kılavuz, doğru çalıştırma yöntemini, güvenli kullanımı, basit bakım ve
revizyon gibi konuları kapsar.
◎Lütfen kullanmadan önce bu kılavuzu okuyun. Özellikle güvenli kullanım
kısmındaki öğeler güvenliği sağlamak için önemlidir, lütfen ayrıntılı olarak okuyup
anladığınızdan emin olun.
◎Bu kılavuzu okuduktan sonra, lütfen belirtilen konuma (koltuk minderi
çantası) koyun, kullanımda herhangi bir karışıklık veya uygunsuz durum olması
durumunda, doğrulamak için kılavuzdan yardım alabilirsiniz.
◎Bu kullanım kılavuzu, ürünün bir parçasıdır, eğer müşterinin tekerlekli
sandalyeyi taşıması gerekiyorsa, lütfen bu kullanım kılavuzunu da beraberinde
taşıyın.
◎Anlaşılmayan veya uygun olmayan bir durum varsa, lütfen en kısa sürede
satın aldığınız bayi ile görüşün veya satış sonrası servisimiz ile iletişime geçin.
◎Lütfen bu kılavuzun son sayfasında yer alan satış sonrası hizmet kartını
okuduğunuzdan, arkasındaki satış mağazasının adını ve mührünü
doğruladığınızdan ve düzgün bir şekilde sakladığınızdan emin olun.
◎Kalite geliştirme veya tasarım değişikliği nedeniyle, bu kılavuzda kaydedilen
içerik ve resimler gerçek parçadan biraz farklı olabilir, şirketin değişiklik yapma
hakkı saklıdır.
◎Önemli: Tehlikeyi önlemek içim profesyonel açıklama yapılmadan veya bu
kılavuzu tam olarak anlamadan aracı sürmeye çalışmayın.
3
1.2.1 Uyarı İşareti
Güvenliği sağlamak için talimatları dikkatlice okuduğunuzdan ve uyarı
işaretlerine dikkat ettiğinizden emin olun.
1.2.2 Kullanım öncesi önlemler
1.2.2.1 Tekerlekli sandalyeye bindiğinizde veya indiğinizde ayak pedalı üzerinde
durmayın, yere basın.
1.2.2.2 Aracı kullanmaya alışmadan önce; park gibi güvenli ve geniş bir alanda
alıştırma yapın.
1.2.2.3 Güvenliği sağlamak için kullanıcının emniyet kemeri taktığından emin olun.
1.2.2.4 Parçaların sabit olduğunu doğrulayın.
1.2.2.5 Pilin kullanım için yeterli olduğundan emin olun.
1.2.2.6 Belirtilen lastik basıncını koruduğunuzdan emin olun (lastik basıncı: <250KPa
(yalnızca havalı lastik)). Anormal lastik basıncı dengesizliğe neden olabilir, güç
tüketimini artırabilir ve sürüş mesafesini azaltabilir.
Note
Güvenliği sağlamak için tekerlekli sandalyeyi kullanırken lütfen bu
kılavuzdaki talimatlara ve teknik özelliklere uyun. Ulusal ve yerel
karayolu trafik düzenlemelerine uyduğunuzdan ve dikkatli
sürdüğünüzden emin olun.
Uyarı
Hatalı kullanım, ölüme veya ciddi yaralanmaya neden olabilir.
Not
Uygunsuz kullanım, yaralanmaya veya tekerlekli sandalyenin
hasar görmesine neden olabilir.
Tavsiye
Tekerlekli sandalyeyi iyi durumda tutmak için bu
kılavuzdaki kurallara uyun.
Uyarı
Tekerlekli sandalyeye binerken ve inerken pedal üzerinde durmayın!
1.2 Güvenlik Talimatları：
★Mutlaka Okuyun:
4
1.2.3 Sürüş sırasında alınacak önlemler:
1.2.3.1 Bu tekerlekli sandalyenin maksimum yükü 120 kg ve maksimum tırmanma açısı
10 derecedir. Dik yokuşlardan, eğimli arazilerden, yüksek basamaklardan,
hendeklerden, yan veya dik yokuşlardan, kıvrılarak yapılacak dönüşten veya keskin
dönüşlerden kaçının.
1.2.3.2 Lütfen güvenli bir yerde sürüş alıştırması yapın ve tekerlekli sandalyenin
işlevlerini unutmayın. İlk kez araç kullanırken, lütfen bir refakatçi ile seyahat edin ve
aracı onaylanmış güvenlik koşulları altında sürün.
1.2.3.3 Lütfen trafik kurallarına bir sürücü olarak değil yaya olarak uyunuz.
1.2.3.4 Refakatçi gerekiyorsa lütfen yaya geçitlerinde yürüyün ve sağdan devam edin.
1.2.3.5 Lütfen aşağıdaki durumlarda veya yerlerde araç kullanmaktan kaçının.
Kullanmanız gerekiyorsa, lütfen sürüş bir refakatçi tarafından yapılsın.
-Kötü hava koşullarında (yağmur, sis, şiddetli rüzgar, kar vb.)
ıslandığınızda tekerlekli sandalyeyi hemen silin.
- Trafiğin yoğun olduğu yollarda.
-Çit, hendek, gölet vb. olmayan bir yan yol.
-Bir demiryolunu geçerken, hemzemin geçitten önce durun ve sol ve sağ
tarafın güvenli olduğundan ve tekerleklerin demiryoluna sıkışmadığından
emin olun.
-Hendekler veya çatlaklar gibi engeller varsa.
Tavsiye
Ön tekerleklerin sıkışma riski varsa, geriye doğru hareket etmeniz
önerilir (örneğin rayları geçmek, metro vagonuna binmek ve inmek vb.).
Not
Piste ve tüm engellere, çatlaklara veya boşluklara dik bir yönde
hareket ettiğinizden emin olun ve refakatçinizle koordine
şekilde hareket edin.
1.2.3.6 Yokuş aşağı inerken lütfen en düşük hızda ilerleyin.
1.2.3.7 Lütfen yüksek basamaklardan geçmekten kaçının. Bu ürünün çıkış mesafesi
50cm'dir. Geçilebilecek basamak yaklaşık 6 cm yüksekliğindedir. Basamağı geçerken yön,
basamağa dik açıda olmalıdır.
5
1.2.3.8 Yokuş aşağı inerken arkanızı dönmeyi seçerseniz, bir refakatçinin hazır
bulunduğundan emin olun.
1.2.3.9 Bu aracı eşya taşımak ve çekiş amacıyla kullanmayınız, oturma minderinin üzerine
çıkmayınız veya zıplamayınız.
1.2.3.10 Cep telefonları, radyolar veya diğer vericiler elektrikli tekerlekli sandalyelerin
kullanımını etkileyebilir, bu nedenle elektrikli tekerlekli sandalyeler elektromanyetik
girişim alanındaysa ve etkilenirse, emisyon kaynağının kapatılması ve elektrikli tekerlekli
sandalyelerin güç kaynağı mümkün olan en kısa sürede kapatılması önerilir.
1.2.3.11 Tekerlekli sandalyenin devre tasarımı, kullanıcının güvenliğini esas alır. İzinsiz
değişiklik yapılması kesinlikle yasaktır.
Uyarı
Kullanıcı tekerlekli sandalyeyi herhangi bir motorlu taşıtta kullanmamalıdır,
çünkü kullanıcı bir acil durumda veya acil durum freninde tekerlekli
sandalyeden fırlayabilir ve yaralanabilir. Herhangi bir motorlu araçtayken,
kullanıcı tekerlekli sandalyeden motorlu aracın normal koltuğuna geçmeli ve
tekerlekli sandalyeyi araçta sabitlemelidir.
1.2.4 Müşteri bilgileri için
Yalnızca bu kılavuzda açıklanan onarım ve servisi sağlıyoruz, lütfen fabrika
parçalarını kullanın. Lütfen kılavuzumuzun birçok uyarı içerdiğini unutmayın.
Yanlış kullanılan herhangi bir araç yaralanmaya neden olabilir. Dikkatsiz sürüş
kendi güvenliğinizi tehlikeye atabilir ve başkalarının güvenliğini etkileyebilir.
Lütfen yönergelerimize uyun ve tekerlekli sandalyenizi uygun şekilde kullanın.
Açık havada sürerken trafik kurallarına ve bu kılavuzdaki önemli noktalara uyun.
1.2.5 Refakatçiler için notlar
1.2.5.1 Lütfen kullanıcının ayaklarının pedalların üzerinde sağlam bir şekilde
durduğundan ve giysilerin tekerleklere değmediğinden emin olun.
1.2.5.2 Yokuş çıkarken veya inerken lütfen elektromanyetik freni viteste tutun ve
debriyajı bırakmayın. (Bkz. Şekil 23)
1.2.5.3 Kullanıcının tekerlekli sandalyeden fırlaması durumunda lütfen çok sert
veya çok ani fren yapmayın.
1.2.5.4 Tekerlekli sandalye kullanılmadığında debriyajın viteste olduğundan
emin olun.
6
Tavsiye
** Çevre koruma: Atık piller ve araçlar, ilgili ulusal yönergelere uygun olarak
geri dönüştürülmelidir.
*Hız limiti: Ulusal düzenlemelere göre, elektrikli tekerlekli sandalyelerin hızı
6 km/s'in altında kontrol edilmelidir. Kendi güvenliğinizi korumak için lütfen
ilgili düzenlemelere uyun.
Warning
1.2.6 Güvenli kullanım talimatı
Farklı yol yüzeyinin çalışma modu
Adım Yukarı ve Aşağı (bkz. Şekil 1)
•Basamaklara veya engellere yavaşça yaklaşın ve doğru açıda durun;
•Ön tekerleği bir engele veya basamağa yaklaştırın ve basamağa yaslanın;
•Ön tekerleği engele dik açıda tutun ve yönü ileriye doğru tutun;
•Yönü koruyun ve arka tekerlekler engeli geçene ve engelin maksimum
yüksekliği 4 cm olana kadar yavaşça ileriye doğru sürün.
Şekil 1Şekil 2
Yokuş aşağı (Şekil 2'ye bakın)
•Yokuş aşağı inerken; hız en düşük vitese ayarlanmamalı, en düşük hızda
sürülmeli ve kontrol edilebilir bir aralıkta tutulmalıdır;
•Direksiyon aniden kırılmamalı veya fren yapılmamalı;
•Kaygan yollarda yokuş aşağı inmeye çalışılmamalı;
Yokuş yukarı
•Yokuş çıkarken sırt düz tutulmalı;
•Yokuş yukarı tırmanırken gövdenizi tekerlekli sandalyenin koltuk aralığının
dışına itmeye çalışmayın;
Doğru
Yanlış
Yokuş aşağı Yokuş yukarı
7
•Yokuş yukarı çıkarken düz sürün. Zikzak veya ani dönüşler yapmayın;
•Çok dik ve 10 dereceden fazla olmaması tavsiye edilen yokuşları
denemeyin.
1.3 Ürün etiketleri, şarj cihazları ve kullanımla ilgili özel talimatlar:
1.3.1 Tıbbi cihaz etiketlerinde kullanılan grafik, sembol, kısaltma ve diğer içeriklerin
yorumlanması:
B tipi uygulama bölümü
Not
1.3.2 Tekerlekli sandalye ve akü şarj cihazı GB/T 18029.21 ile uyumludur;
1.3.3 Kılavuz, ISO 7176-15'te belirtilen içeriğe ek olarak, aşağıdakiler dahil ancak bunlarla
sınırlı olmamak üzere, tekerlekli sandalyelerin kullanım ortamında elektromanyetik
radyasyon kaynağı girişiminin neden olduğu ilgili risklere ilişkin uyarılar içerir:
-- cep telefonları;
-- Elektronik eşya hırsızlık önleme sistemi.
2.Güvenlik profili ve gereksinimleri：
Gösterilen uyarılar ve önlemler, ürünü doğru ve güvenli bir şekilde kullanırken kullanıcının
veya başkalarının gereksiz yere zarar görmesini ve yaralanmasını önlemeyi amaçlamaktadır .
Uyarı ve dikkat içerikleri aşağıdaki gibidir:
İşaret İçindekiler
Uyarı
Yanlış kullanıldığında kişisel yaralanma veya ölüm meydana
gelebileceğini belirtir.
Not
Hatalı kullanımın kişisel yaralanma veya mal hasarıyla
sonuçlanabileceğini belirtir.
Zorunlu (uyulması gereken), belirli zorunlu içerik, içinde veya
yakınında kelime veya resimlerle gösterilir, soldaki resim genel
zorunluluğu gösterir.
8
Uyarı：Kendinize ve başkalarına gereksiz yere zarar vermekten kaçınmanız
için yasa dışı işlemler kesinlikle yasaktır.
Herhangi bir amaçla ulaşım aracı olarak kullanılması kesinlikle yasaktır;
Ulusal ve yerel yönetimlerin trafik yasalarını ve düzenlemelerini ihlal eden yollarda
araç kullanmak kesinlikle yasaktır;
Üst ekstremite engelli veya çalıştırmada zorluk çeken kişiler tarafından
kullanılması kesinlikle yasaktır;
Ruhsal bozukluğu olan veya tepkisiz kişiler tarafından kullanılması kesinlikle yasaktır;
Engebeli yollarda araç kullanmak kesinlikle yasaktır;
Kumanda anahtarı açıkken ve el freni çekilmemişken tekerlekli sandalyeye binip
inmek kesinlikle yasaktır;
Yüksek hızlı sürüş sırasında dönüş yapmak kesinlikle yasaktır;
Pedalların üzerinde durmayın;
Eğimde dönmeyin veya direksiyonu çevirmeyin;
Yokuşta park etmeyin;
Yokuşta yanlamasına sürmeyin;
Yokuşta tekerlekli sandalyeye binmeyin ve inmeyin;
Yollarda veya yağmurlu günlerde araç kullanmak kesinlikle yasaktır;
Korkuluklar olmadan yokuşta veya gölette araç kullanmak kesinlikle yasaktır;
Güvenlik ve bacak kayışları uygun şekilde kullanılmadan araç kullanmak kesinlikle
yasaktır;
Yasaklama (izin verilmeyen bir şey), yasağın belirli içeriği simgesinin
içinde veya yakınında kelimeler veya resimlerle
gösterilir, soldaki resim genel yasağı gösterir.
Sürüş sırasında tekerlekli sandalyeden eğilmek yasaktır.
Tekerlekli sandalyenin ötesinde ve tekerlekli sandalyenin dönen kısmının yakınında
eşya ve giysi taşımak kesinlikle yasaktır.
Üst ekstremite geriliği, bunama bunaması, akıl hastası, fiziksel olarak kendine
bakamayacak durumda olan veya tıbbi olarak kullanmaması tavsiye edilenlerin kullanması
kesinlikle yasaktır.
Bu kılavuzu dikkatlice okuyup anlamadan tekerlekli sandalyeyi kullanmak kesinlikle
yasaktır;
Tekerlekli sandalyeyi ısıtma ekipmanının yakınında tutmak veya saklamak kesinlikle
yasaktır;
9
Uyarı：Kendinizi ve başkalarını gereksiz yere yaralamamak için lütfen
kurallara uyun!
Tekerlekli sandalyeyi kullanmadan önce lastik basıncını, aksesuarların doğru
kurulumunu, çalıştırma becerilerini vb. kontrol edin;
Pratik yapmak için tekerlekli sandalye kullanırken, güvenli alana kadar refakatçiye sahip
olduğunuzdan emin olun;
Operatör tekerlekli sandalyeye güvenli bir şekilde bindikten sonra emniyet kemerini
doğru şekilde bağladığınızdan emin olun;
İlk pratiğinizi güvenli ve açık bir parkta yapın.
Ayarlanabilir pedallar, yüksekliği yerden 50 mm'nin üzerine ayarlayın.
Devrilme önleyici mekanizmaya sahip tekerlekli sandalyeler kullanımdan önce doğru
şekilde kurulmalıdır;
Ters tekerlek aparatı mekanizması olmayan tekerlekli sandalyede, kullanırken lütfen
tekerlekli sandalyeye yaslanmayın;
Sürüş sırasında karşılaştığınız bir engele, tekerlekli sandalye ile çarpmak yasaktır.
(özellikle yaşlıların çoğunda osteoporoz vardır ve yaralanmaya karşı savunmasızdır);
Yola veya yaya geçidine girerken, manuel moda geçtiğinizden emin olun, eskort onu
güvenli bir şekilde itecektir;
Yokuş aşaği inerken tekerlekli sandalyeyi yavaş bir hızla itin. Kullanıcının başını ve sırtını
mümkün olduğu kadar eğin ve tırabzana tutunun;
Elektrikli tekerlekli sandalye çalıştığında ve fren yaptığında, çok hızlı ve çok aceleyle hız
yapmak kesinlikle yasaktır;
Elektrikli tekerlekli sandalyenin frenleme işlevi, esas olarak yokuş yukarı, yokuş aşağı
veya dengesiz yolda dengeleyici bir rol oynamak içindir;
Tekerlekli sandalyeyi sürerken, tekerlekli sandalyede geniş sola eğilme, sağa yaslanma,
öne eğilme, uzanma ve diğer eylemlerin yapılması yasaktır. Sırtlığın, minderin, ayak
kemerinin tutuşmasını önlemek için tekerlekli sandalyeyi açık ateşle temastan uzak
tutun;
Tekerlekli sandalyeyi kullanmadığınız süre boyunca, kumandayı kapatmanız ve
zamanında el frenini çekmeniz gerekir;
Kullanmadan önce lastik basıncının kontrol edilmesi ve onaylanması gerekir;
Çok kaygan ve engebeli yollarda sürüş için uygun değildir;
Tekerlekli sandalyeyi taşımak için kaldırma platformunu kullanırken, devrilmeyi
(dönmeyi) önleyen tekerleğin diğer nesnelere dolanması önlenmelidir;
10
Asansör platformunda veya asansörde kullanıldığında, tekerlekli sandalye
denetleyicisi kapatılmalı ve el freni çekilmelidir;
Ayarlama ve kurulum işlemi sırasında, yaralanmayı önlemek için parmaklarınıza
dikkat edin;
Manuel fren işlevini kontrol ederken, manuel frenlemenin etkili olduğundan ve
tekerleklerin tamamen sabit olduğundan emin olun;
Elektrikli tekerlekli sandalyeyi hareket ettirme işlemi sırasında, denetleyiciyi
korumaya odaklanmanız gerekir;
Maksimum tırmanma açısı tırmanışını aşmayın;
Yokuş yukarı veya yokuş aşağı yolda kalmayın;
İzin verilen maksimum engel yüksekliğinin üzerine çıkmayın;
Hendeği ve engeli izin verilen maksimum boyutu aşmayın; Tekerlekli sandalyeyi
kullanırken dikkat dağılmamalı; Tekerlekli sandalyeler eşya taşımak için
kullanılmayacaktır;
Tekerlekli sandalye 1 kişi ile sınırlıdır;
Maksimum yük 120 kg'ı geçmemelidir;
3. Ürüne Genel Bakış
【İsim】Elektrikli Tekerlekli Sandalye
【Model】BC-EA8008
【Uygulama kapsamı】Engelli veya tam yürüme yeteneği olmayan kişiler için
uygundur. Yalnızca bir kişi taşınmalı ve kullanıcı ağırlığı 120 kg'dan fazla olmamalı.
Otoyolda sürüş yapılmamalı.
【Yapı ve kompozisyon】 Ön tekerlek, arka tekerlek, çerçeve, kontrolör, motor,
minder (sırtlık) ve pil kutusundan oluşur. Aşağıdaki resimde de gösterilmiştir.
【Ürün Performansı】
Tanım Performans indeksi
(dış mekan)
Maks hız，km/h
≤6.0
11
【Ürün Özellikleri】
1. Çerçeve: karbon çelik; 16 inch ön tekerlek; 8 inch arka tekerlek;
2. Motor gücü: DC24V/250W;
3. Şarj süresi : 8-12 saat;
4. Sürüş modu : Çift motorlu sürücü;
5. Joystick: Manuel rocker denetleyicisi;
6. Elektrik çarpmasına dayanıklı tipe göre sınıflandırma: Dahili elektrikli ekipman;;
7. Elektrik çarpmasına karşı koruma derecesine göre sınıflandırma: B tipi uygulama
kısmı
Çalışan fren
performansı
Level road braking，m
≤1.5
Maksimum eğim güvenli frenleme, m
≤3.6（6°）
Eğimli park performansı
≥9°
Statik kararlılık
Öne eğilme
≥9°
Arkaya eğilme
≥9°
Yana eğilme
≥9°
Dinamik kararlılık
Eğimde geriye doğru dinamik
kararlılık
≥6°
Eğimde geriye doğru dinamik
kararlılık
≥6°
Eğimde yana yaslanma dinamik
kararlılığı
≥6°
Engelin yüksekliği，mm
≥40
Hendek genişliği，mm
100
Tırmanma yeteneği (Açı)
≥6°
Minimum dönüş yarıçapı, mm
≤1200
Teorik sürüş mesafesi, km
≥20
12
8. Sıvı girişine karşı koruma derecesine göre sınıflandırma: normal tip (kapalı ekipmana
sıvı girmesine karşı değil);
9. Hava ile karıştırılmış yanıcı anestetik gaz veya oksijen veya nitröz oksit varlığında
kullanıldığında güvenlik derecesine göre sınıflandırma: AP tipi olmayan ve APG tipi
ekipman;
10. Çalışma moduna göre sınıflandırma: devamlı çalışma;
11. Nominal gerilim ve frekans: D.C. 24V;
12. Boyut: 1150±50mm * 630±60mm * 950±100mm
13. Net ağırlık: 40±8kg
13

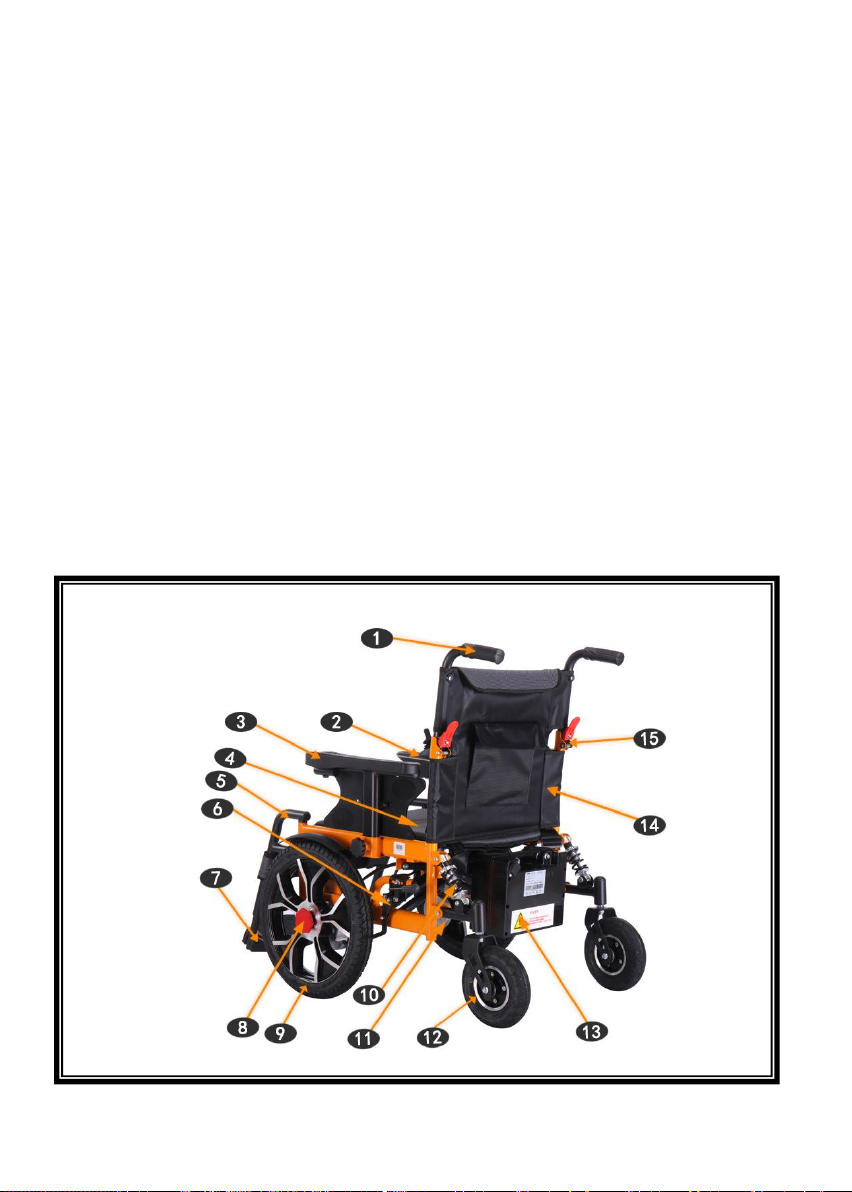

Denetleyicinin her bir parçasının adı, durumu ve işlevi:
1.Trabzan；2.Kontrolör; 3. El dayama yeri; 4.Koltuk minderi；5.Pedal tüpü； 6.El freni；
7.Pedal；
7.Pedal; 8.Debriyaj; 9.Ön tekerlek；10.Damping spring；11.Motor；
12.Arka tekerlek; 13.Batarya 14.Arkalık；15. Buton；
Kontrolör 1：
1○ Güç: Hücre başına elektrik gücünün 20%'si
2○ Anahtar: Güç açık veya kapalı
3○ Korna: Kornayı kullanın
4○ Hız: Geçerli hız
5○ Vites küçültme: Sürüş hızını azaltın.
6○ Vites büyütme: Sürüş hızını arttırın
7○ Joystick: Yön, hız ve park etme
14
4.Kurulum ve kullanım：
4.1 Ambalajdan çıkarma, montaj ve hata ayıklama
4.1.1 Ambalajından çıkarın ve tekerlekli sandalyenin ve aksesuarlarının iyi
durumda olup olmadığını kontrol edin:

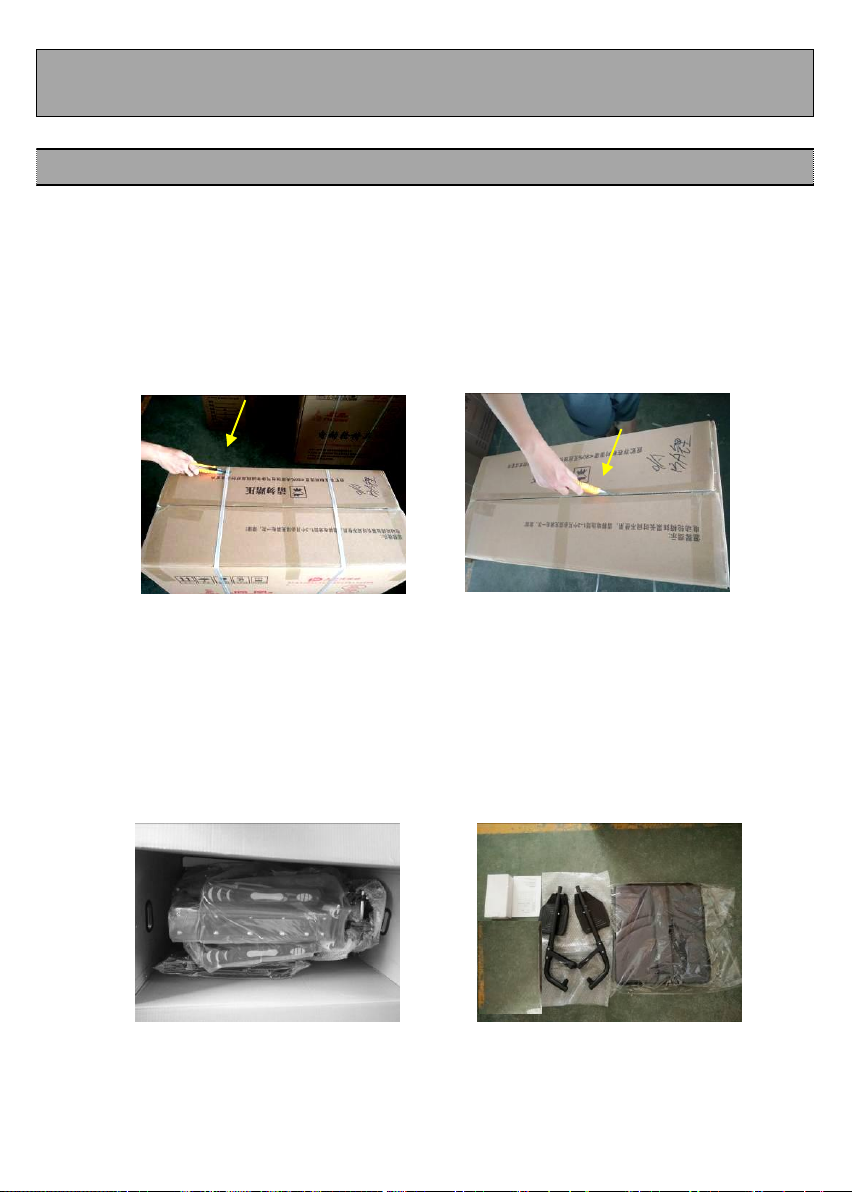

4.1.1.1 Kutu kesici kullanarak salmastra bandını kesin, ellerinizi veya başkalarını
kesmemeye dikkat edin (Şekil 3'te gösterildiği gibi);
4.1.1.2 Kutu kesici kullanarak koli bandını kesin, ellerinizi veya başkalarını
kesmemeye dikkat edin (Şekil 4'te gösterildiği gibi);
Şekil 3 Şekil 4
4.1.1.3 Kutudaki öğelerin hasarlı olup olmadığını kontrol edin, hasar varsa lütfen
fotoğrafını çekin ve en kısa sürede satıcıyla iletişime geçin (Şekil 5'te gösterildiği
gibi);
4.1.1.4 Parçaları çıkarın ve eksik veya hasarlı olup olmadığını kontrol edin.
Herhangi bir eksik veya hasar varsa, lütfen fotoğraf çekin ve en kısa sürede
satıcıyla iletişime geçin [Şekil 6'da gösterildiği gibi];
Şekil 5 Şekil 6

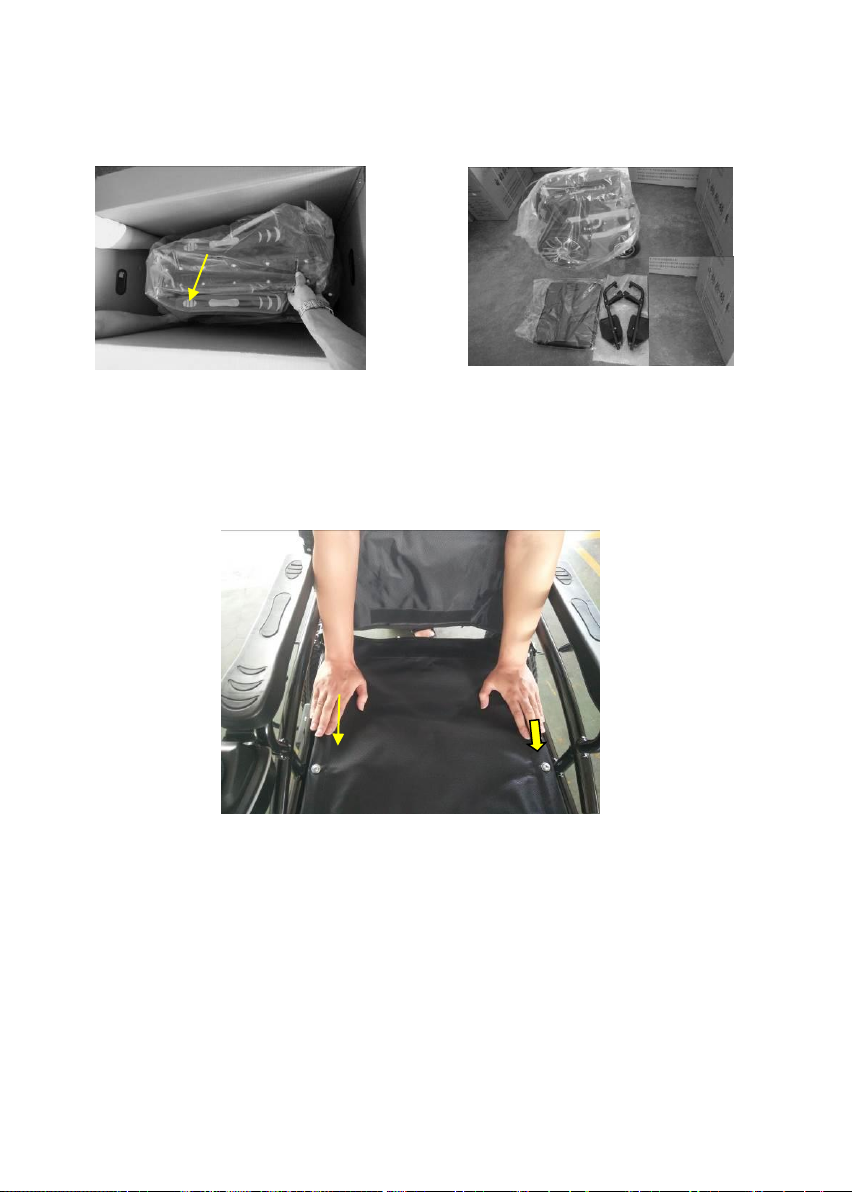

4.1.1.5 İki kişinin çelik parçaları her iki ucundan iki eliyle tutması ve aynı anda
kuvvetle kaldırması ve [Şekil 7'de gösterildiği gibi] hafifçe yere koyması gerekir;
15
4.1.1.6 Tekerlekli sandalye ve aksesuarlarının hasarlı veya eksik olup olmadığını
tekrar kontrol edin. Herhangi bir eksik veya hasar varsa, lütfen fotoğraf çekin ve
en kısa sürede satıcıyla iletişime geçin [Şekil 8'de gösterildiği gibi];
Şekil 7 Şekil 8
4.1.2 Hızlı kurulum ve kullanım:
4.1.2.1 Aracı çıkarın: dengeleyin ve araç tamamen açılıncaya kadar iki elinizle aşağı doğru
bastırın [Şekil 9'da gösterildiği gibi];
Şekil 9
4.1.2.2 Kumanda kurulumu: Kumanda uzatma çubuğunun bir ucunu araçların sağ
korkuluğunun altındaki kumanda sabitleme borusuna sokun, kumandayı uygun bir
konuma ayarlayın ve ardından topuzu kilitleyin. Güç kablosu, düz bir hat elde
etmek için geriye doğru sabitlenir.
16
4.1.2.3 Ayak açıklığını çerçevenin konumlandırma yuvasına sokun ve içeri doğru
döndürün, bir "klik" sesi duyduğunuzda kilitlenecektir. Çıkarmak istiyorsanız,
düğmeyi çekmeniz, dışarı doğru çekmeniz ve doğrudan yukarı çekmeniz gerekir
[Şekil 12, 13 ve 14'te gösterildiği gibi];
Şekil 12 Şekil 13 Şekil 14

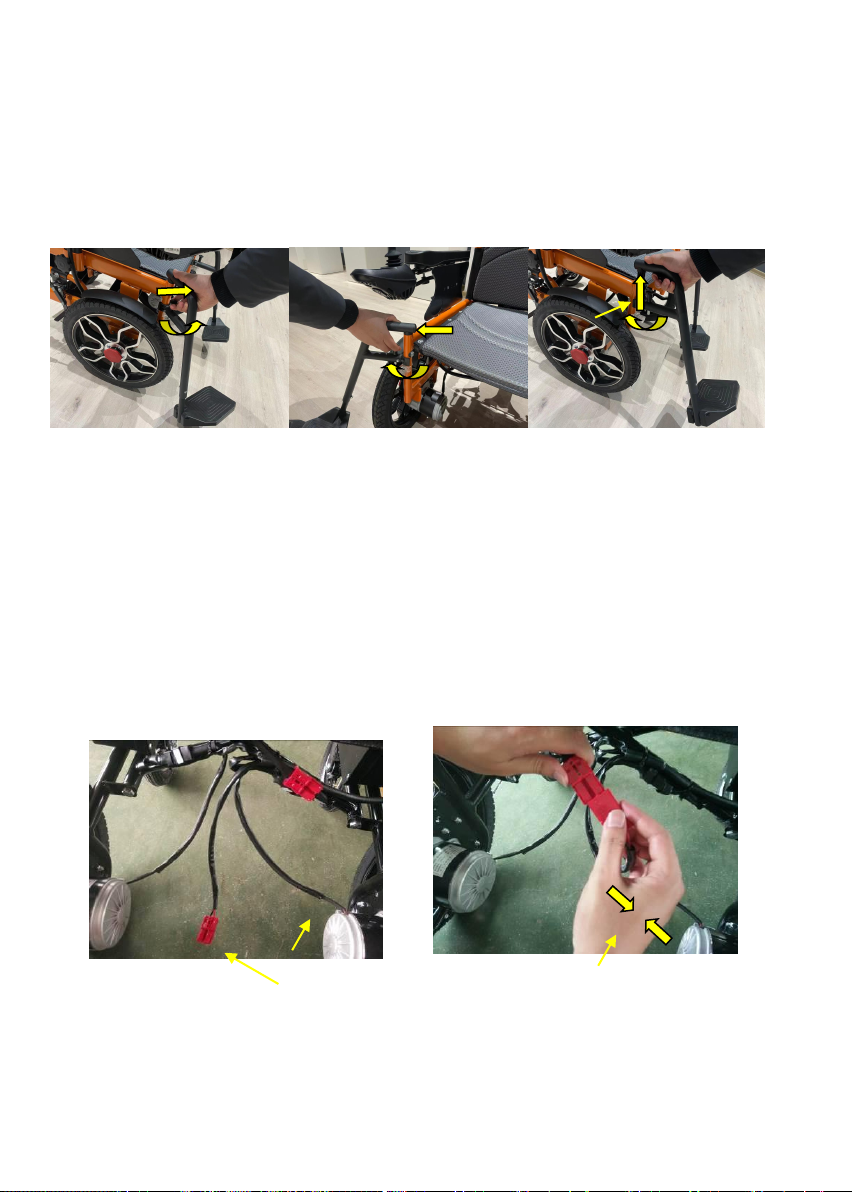

4.1.2.4 Tekerlekli sandalyeyi açma/kapatma: Tekerlekli sandalyenin arkasındaki
ve altındaki iki kırmızı fişi iki elinizle [Şekil 15, 16 ve 17'de gösterildiği gibi] iki
kırmızı fişe düzgün bir şekilde takın; tekerlekli sandalye uzun süre
kullanılmayacaksa, akünün güvenliğini ve hizmet ömrünü sağlamak için aküyü
tamamen şarj ettiğinizden ve aküyü güç kaynağından ayırdığınızdan emin olun
[Şekil 18'de gösterildiği gibi];
Şekil 15 Şekil 16
17
Şekil 17 Şekil 18

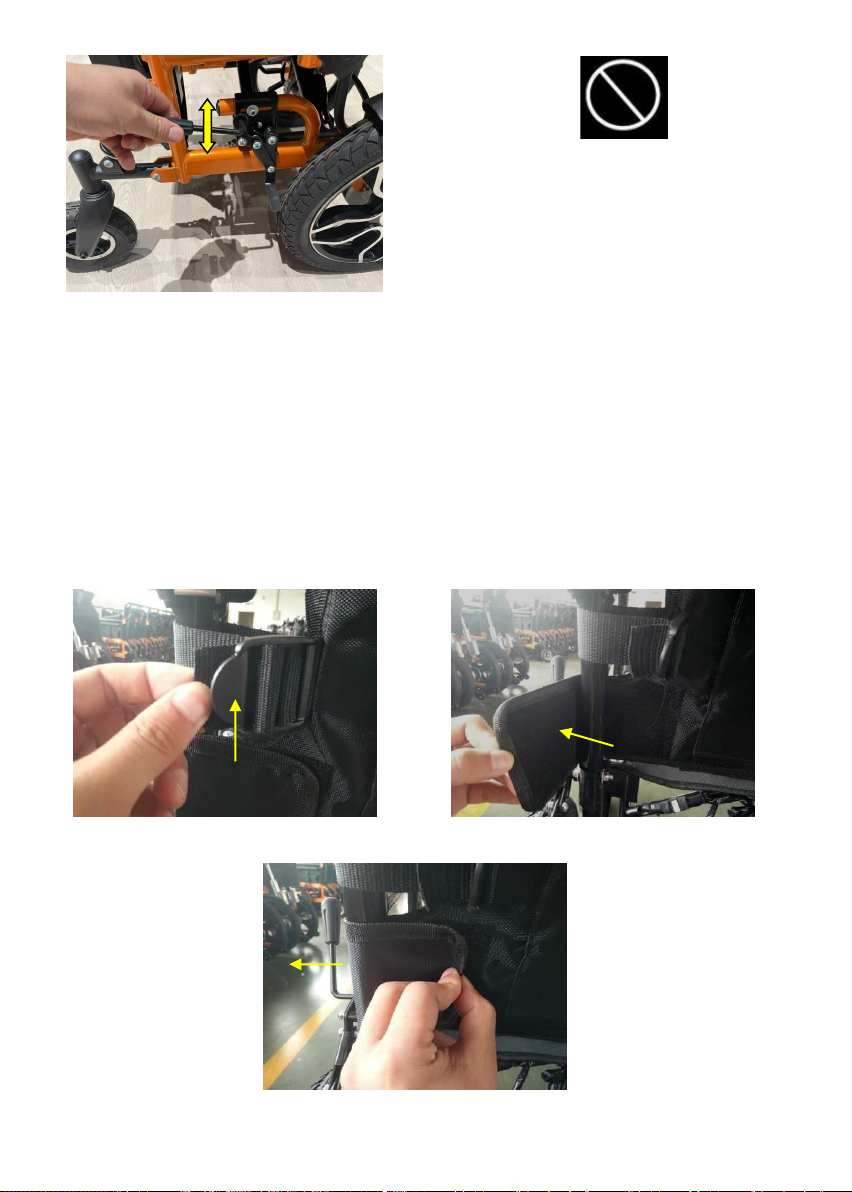

4.1.2.5 Sırtlık ayarı: Tekerlekli sandalyenin tutamağının el borusunu iki elinizle
tutun, koltuk arkalığı tamamen açılana kadar yukarı kaldırın ve yaylı pimin, kolun
alt borusunun deliğine bir yay ile birlikte takıldığından emin olun. (klik) sesi. Her
iki tarafı da katlamanız gerekiyorsa, düğmeyi basılı tutun ve tersini yapın.
Güvenliği sağlamak için ayrıntılı olarak kontrol edin [Şekil 19, 20 ve 21'de
gösterilmiştir].
Şekil 19 Şekil 20 Şekil 21
4.1.2.6 Debriyajın kullanımı: Tekerlekli sandalyenin manuel modda kullanılması
gerektiğinde debriyajın çekilip olukta olmayacak şekilde seçilmesi, elektrikli modun
ise direkt seçilip oyuğa düşürülmesi gerekir ( tekerlekli sandalye arızası veya pil
gücünün yetersiz olması vb.) aşağıdaki gibi çalıştırmanız gerekir:
18
【Manuel mod】 Şekil 22 【Elektrikli mod】 Şekil 23
4.1.2.7 El freninin kullanılması: El freni kolunu tutun ve geriye doğru çekin, fren
pabuçları arka tekerleğe temas eder, el frenini sabitler ve tekerlekli sandalye
hareket etmeyi durdurur. Lütfen kaymayı veya yanlışlıkla teması önleyin. Arka
tekerlek pnömatik lastiktir, lastik tarafında işaretli hava basıncına göre şişirilmesi
tavsiye edilir. Tekerleğe parmaklarınızla dokunmamaya dikkat edin, lütfen
kimsenin tekerleğe yaklaşarak sıkışmasına neden olmasını engelleyin [Şekil 24'te
gösterildiği gibi].
Not
Debriyaj devre dışı bırakıldığında (otomatik elektrikli fren devre
dışı bırakma), lütfen lastik durumuna dikkat edin.
Elektrik modundan manuel moda geçerken, yardımcı olması için
bir eskort bulunmalıdır..

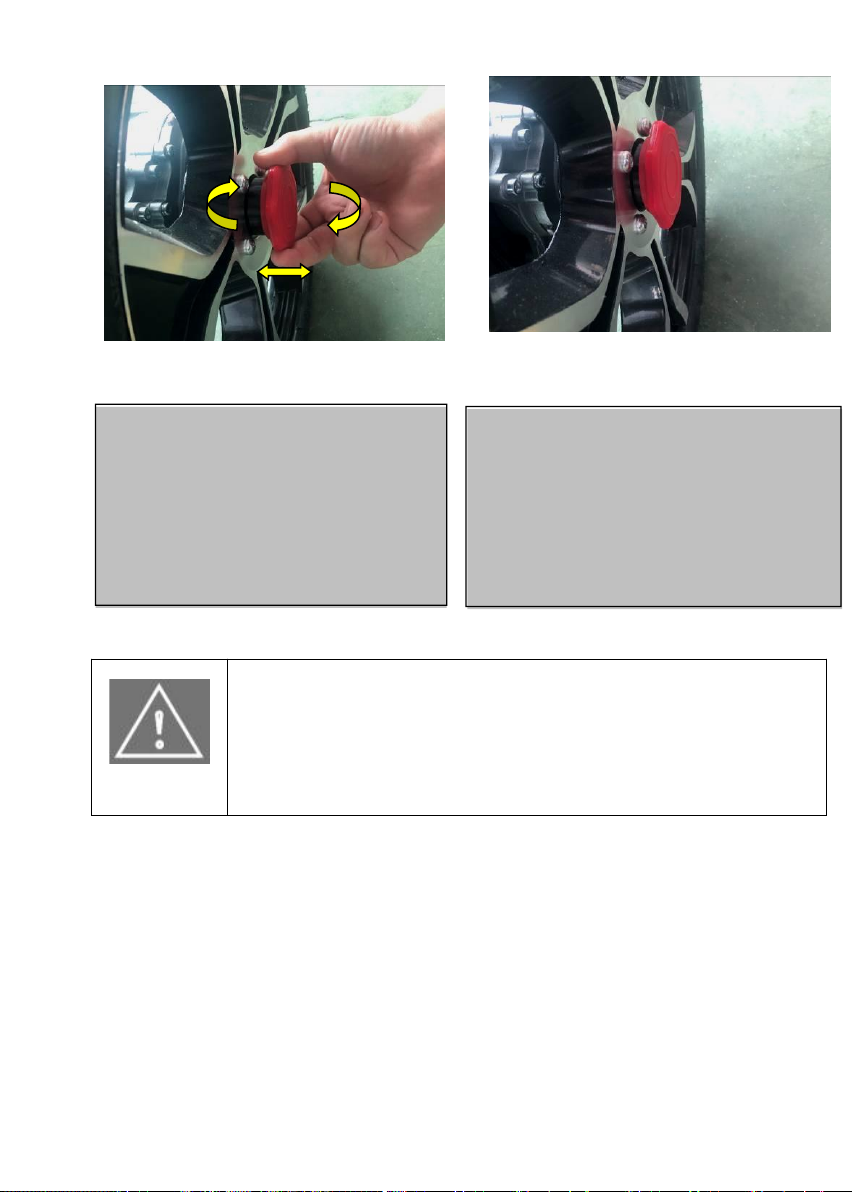

Manuel mod: Her iki taraftaki
tekerlek debriyaj düğmesini dışarı
çekin ve düğme sınırı düz yolda
sıkışacak şekilde döndürün (bkz. Şekil
22)
Elektrik modu: Limit bloğunun oluğa
sıçramasını sağlamak için tekerleklerin
her iki tarafındaki debriyaj düğmesini
çevirin ve debriyaj batıyormuş gibi
hissedecek ve sürüş sırasında bir "klik"
sesi çıkaracaktır. (bkz. Şekil 23)
19
Şekil 24
4.1.2.8 Sırtlık kayışı bağlama: bandajı tekerlekli
sandalye çerçevesinin etrafına sarın ve tokaya
geçirin (Şekil 25'te gösterildiği gibi); arkalık
kayışını alın ve tekerlekli sandalye çerçevesinin
etrafına sarın, sıkın ve sihirli bandı sıkıca
yapıştırın (Şekil 26 ve 27'de gösterildiği gibi)
Şekil 25 Şekil 26
Şekil 27
Tavsiye
Lastik basıncınızın 2,1kgf/cm²±l0%
aralığında olduğundan emin olun ve
standart bir hava kaynağı kullanın.
Aynı zamanda, bir hava basıncı
göstergesi kullanın, hava basıncı
aralığını aşmayın, aksi halde lastik
patlayabilir veya kişisel yaralanma
meydana gelebilir.
Table of contents
Languages:
Other Respirox Wheelchair manuals
