Ress SK7 User manual

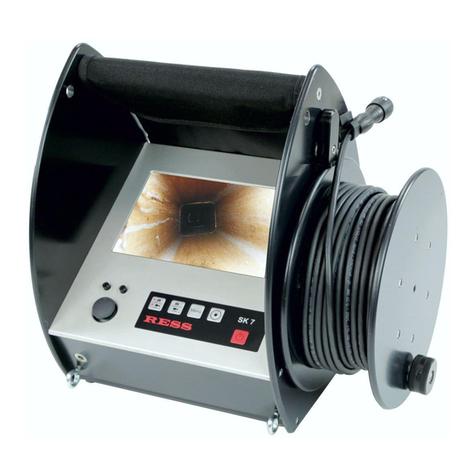

Camera SK7
Art.-Nr. 2519
1. Delivery contents
- Monitor SK7
- 20 meter cable
- Charger
- SD-card
- Carrying straps
- Sun protection
2. Safety Notes
- The video inspection system is not waterproof!
- The video inspection system is not for use in the medical field!
- Any kind of reparations on inside of the unit, must be carried out, exclusively by qualified staff!
(If required, contact the RESS-customer service)
- The connection and disconnection, the respective components of the system, must always
be carried out without power supply!
- The video inspection system must be switched off after it has been used!
- To clean the monitor and the housing, please use a damp, clean cloth to prevent
scratches! We recommend a microfibre cloth.
- Please avoid contact with water of any kind.
- Please avoid collisions at any time! (use strap)
- Do not use aggressive cleanser for cleaning!
- Do not use the inspection system near a strong magnetic field!
- Avoid temperatures above 40 degrees Celsius. Only accomplish an inspection if heating is
switched off!
- This product has a certificate of conformity according to the guidelines 2004/108/EG.
4 RESS

3.3 Inbetriebnahme
2. Mit dem Ein-/Austaster wird das Gerät
eingeschaltet.
1. Mit dem Nulltaster wird die Meterzählung
auf Null gestellt.
Trimmungsregler zur Grundstellung der
Drehkugel-Kamera
RESS 7
Die Feststellbremse klemmt die Kabelrolle fest, um ein
selbstständiges Abdrehen des Kabels während einer
Inspektion oder beim Transport des Gerätes zu ver-
hindern. Betätigen Sie die Feststellbremse an der Kabel-
rolle immer bevor Sie das Kabel bei der Inspektion
loslassen.
Die Meterzählung startet automatisch, sobald das Kabel
abgerollt wird. Mit dem Nulltaster kann der Zähler jeder-
zeit auf Null gestellt werden.
Die Drehkugelkamera kann bei der Auslieferung ständige
Schwenk- oder Drehbewegungen ausführen oder in eine
Richtung sich gar nicht bewegen. Dieses kann mit Hilfe
der Trimmungsregler justiert werden. Der linke Regler ist
für die Drehbewegung und der Rechte für die Schwenk-
bewegung zuständig. Die Trimmer soweit drehen, bis die
gewünschte Einstellung vorgenommen wurde. (Genaue
Justierung siehe Bedienungsanleitung Kamerakopf.)
Die Arbeitstemperatur für das Kamerakabel sollte +5°C
nicht unterschreiten. Es besteht die Gefahr eines
Kabelbruches.
Verbinden Sie die Buchse des Kamerakabels mit dem 12-
poligen, bzw. Bajonett-Stecker am Kamerakopf.
Bajonett-Stecker:
Stecker und Buchse passen zusammen, wenn Sie den
weißen Pfeil mit dem offenen Schloss über den weißen
Strich des Steckers halten und zusammen schieben.
Verriegelt wird mit einer viertel Drehung gegen den
Uhrzeigersinn.
12-poliger-Stecker:
Die Nutführung des Steckers muss mit der Buchse
übereinstimmen. Dann festschrauben.

6. Memory card
7. Technical data
Overall dimension 307 x 285 x 200 (L / W / H)
Weight ca. 4,9 kg
Cable length 20 meters
Monitor 7" TFT color screen 156 x 86 mm
Storage media 4 GB SD-card
1 photo 32 kb (720x576 pixel)
120 second video 42 MB
Power supply NiMh 12 V/3200 mAh
Voltage monitoring LC-Display
Operating time ca. 3 hours (depending on the camera head that is being used)
Charging time ca. 5 hours
10 RESS
The SD-card slot is on the right side of the monitor unit. The
delivery contents an SD-card, where photos and movies
are saved onto.
Insert the SD-card with the writing at bottom until you hear
a "click". Now the SD-card is locked and ready to be used.
To remove, please push the SD-card until you hear a "click"
again. The card will pop out automatically. Now it can be
connected to a reading device (not supplied).
Please note that the monitor supports SD-cards of
1-8 GB.

RESS GmbH & Co. KG
Am Hasselbruch 28
D-32107 Bad Salzuflen
Tel. ++ 49 52 08 / 91 27 0
Fax ++49 52 08 / 80 30
[e-mail]
Internet-Shop: www.ress.de 14.09.2018
