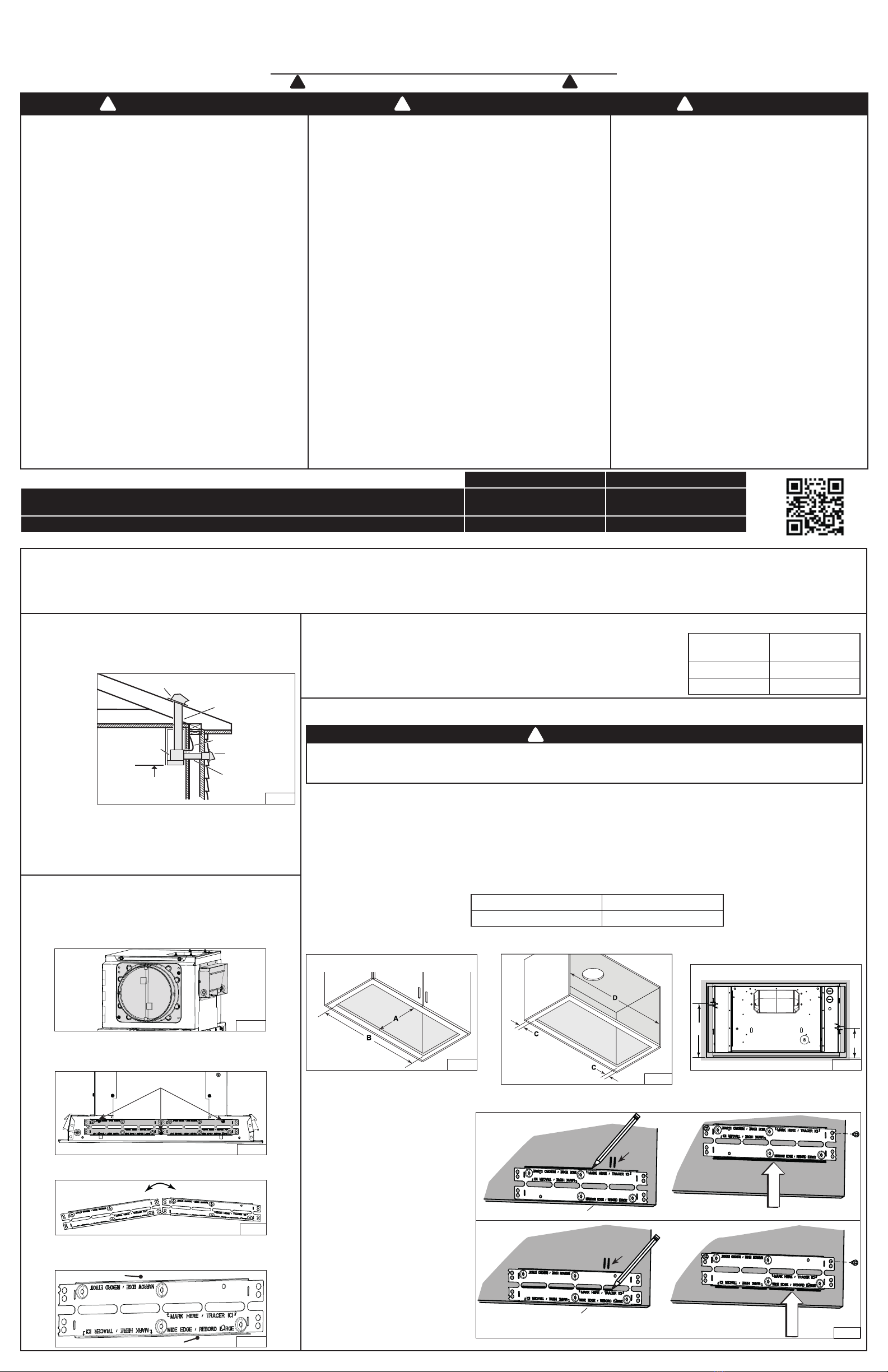

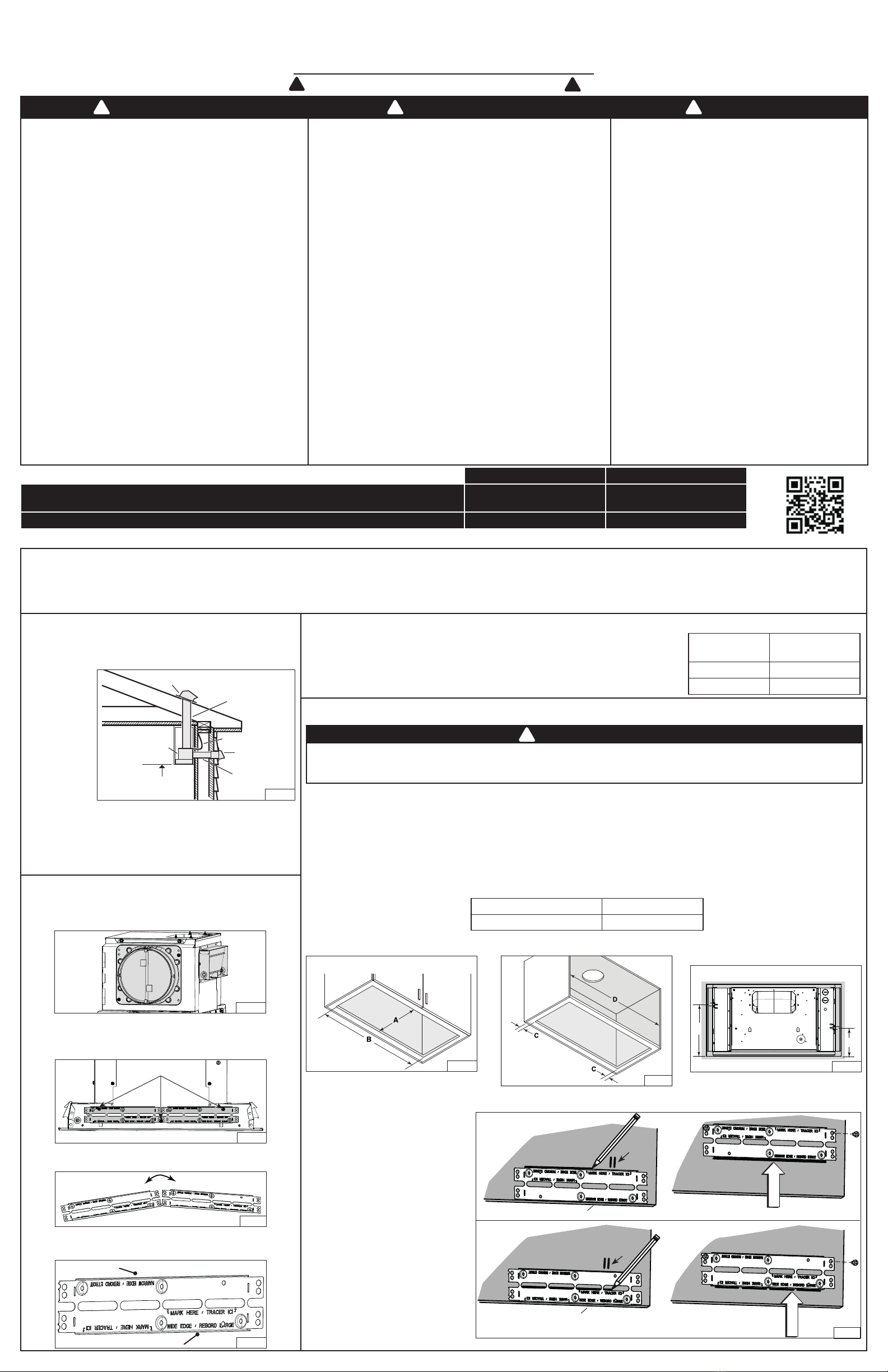

INSTALLATION, USE, AND CARE QUICK START MANUAL

POWERPACK INSERT MODELS PM400SSV, PM600SSV

READ AND SAVE THESE INSTRUCTIONS

Intended for domestic cooking only !

WARNING WARNING CAUTION

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR

INJURY TO PERSONS, OBSERVE THE FOLLOWING:

• Use this unit only in the manner intended by the manufacturer. If you have

questions, contact the manufacturer at the address or telephone number

listed in the warranty.

• Before servicing or cleaning unit, switch power off at service panel and lock the

service disconnecting means to prevent power from being switched on

accidentally. When the service disconnecting means cannot be locked, securely

fasten a prominent warning device, such as a tag, to the service panel.

• Installation work and electrical wiring must be done by a qualified person(s)

in accordance with all applicable codes and standards, including fire-rated

construction codes and standards.

• Sufficient air is needed for proper combustion and exhausting of gases

through the flue (chimney) of fuel burning equipment to prevent backdrafting.

Follow the heating equipment manufacturer’s guideline and safety standards

such as those published by the National Fire Protection Association (NFPA),

and the American Society for Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE), and the local code authorities.

• When cutting or drilling into wall or ceiling, do not damage electrical wiring

and other hidden utilities.

• Ducted fans must always be vented to the outdoors.

• Do not use this unit with any separate solid-state speed control device.

• To reduce the risk of fire, use only metal ductwork.

• This unit must be grounded.

• When installing, servicing or cleaning the unit, it is recommended to wear

safety glasses and gloves.

• When applicable local regulations comprise more restrictive installation and/or

certification requirements, the aforementioned requirements prevail on those

of this document and the installer agrees to conform to these at his own expense.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings. Boilovers cause smoking

and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambeing food

(i.e. Crepes Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate

on fan or filter.

D. Use proper pan size. Always use cookware appropriate for the size of the

surface element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE

EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE

FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then

turn off the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not

go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam

explosion will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to

operate it.

B. The fire is small and contained in the area where it started.

C. The fire department is being called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

• For indoor residential use only.

• To reduce risk of fire and to properly exhaust air, be sure to duct air

outside. Do not vent exhaust air into spaces within walls or ceilings

or into attics, crawl spaces, or garages.

• Take care when using cleaning agents or detergents.

• Avoid using food products that produce flames under the Range

Hood.

• For general ventilating use only. Do not use to exhaust hazardous

or explosive materials and vapors.

• To avoid motor bearing damage and noisy and/or unbalanced

impellers, keep drywall spray, construction dust, etc. off power

unit.

• Your hood motor has a thermal overload which will automatically

shut off the motor if it becomes overheated. The motor will restart

when it cools down. If the motor continues to shut off and restart,

have the hood serviced.

• The bottom of the hood MUST NOT BE LESS than 24” and

recommended at a maximum of 30” above the cooktop for best

capture of cooking impurities.

• Use only with range hood cord connection kits that have been

investigated and found acceptable for use with this model range

hood.

• Please read specification label on product for further information

and requirements

For ADA compliance installation guidelines, please type the model number into our website.

In the United States In Canada

For complete warranty statement and service parts, or to learn more about the instructions

below, please type your model number in on our website or scan the QR code. www.broan-nutone.com www.broan-nutone.ca

To obtain a paper copy of the detailed instructions, please call us. 1-800-637-1453 1-800-567-3855

1. INSTALL THE DUCTWORK (DUCTED

INSTALLATION ONLY)

NOTE: To reduce the risk of fire, use only metal ductwork.

Decide where

the ductwork

will run between

the powerpack

insert and the

outside. (FIG. 1)

2. A straight, short

duct run will

allow the hood

to perform most

efficiently.

3. Long duct runs,

elbows, and

transitions will

reduce the performance of the hood. Use as few of them as possible.

Larger ducting may be required for best performance with longer duct runs.

4. Install wall cap or roof cap (sold separately). Connect metal ductwork to

cap and work back towards the hood location. Use 2” metal foil duct tape

to seal the joints between ductwork sections.

24" MIN - 30" MAX

ABOVE COOKING SURFACE

POWERPACK

INSERT WALL CAP

ROOF CAP 8" ROUND DUCT

(PM600SSV ONLY),

6" ROUND DUCT,

OR 3¼" X10" DUCT

HOUSE WIRING

3¼" X10" DUCT

FIG. 1

2. OPTIONAL LINERS

For installations where the unit is less than 30” above cooktop, the powerpack insert should be mounted

into a metal liner to protect cabinetry combustible material from heat, in order to meet building code

requirements. This will allow easier cleaning and provide protection to the cabinetry. Refer to table at

right to find the liner model corresponding to the cabinet style and width. Visit www.broan-nutone.com or

www.broan-nutone.ca to view specific model information.

LINER MODEL CABINET NOMINAL WIDTH

LB30SS 30"

LB36SS 36"

5. PREPARE THE CABINET

NOTES: A. The unit has to be installed inside the cabinet. If installing with one of the optional liners, use it as a template to cut the hole in the bottom of

the cabinet.

B. The unit should be mounted centered laterally over the cooktop burners.

C. For back to front position, the unit must be mounted according to local building codes.

1. Cut a hole in the bottom of the cabinet, using the dimensions shown (FIG. 6), or use the optional liner as a template.

2. Where needed, install the metal liner.

3. Measure the remaining material of the cabinet bottom sides (Cin FIG. 7), if it is 1/4” or more, there is no need to use the cabinet brackets. Go to step 8

on next page.

4. When there is less than 1/4” remaining material (C), carefully remove those strips. Measure the cabinet inner width (Din FIG. 7). Refer to the table below

to see which cabinet bracket edge configuration must be used.

WARNING

The cabinet must be secured to wall studs or other wooden framework behind the drywall to support the weight of this

unit. Failure to do so may cause personal injury or damage to countertop or cooktop.

NARROW EDGE WIDE EDGE

D From 19-9/16” to < 20” D From 20” to 20-1/2”

FIG. 7

A = 10¼”

B = 19

9/16”

CUT A HOLE IN THE BOTTOM

OF THE CABINET

FIG. 6

5. Pay attention to the Ease of Install hooks location on the unit (distance given from unit front flange, FIG. 8). Measure and mark the position of the Ease

of Install hooks (shown as Ein FIG. 9) on both cabinet side walls. Remove the unit.

8¼”

4½”

FIG. 8

FRONT

UNIT TOP VIEW

6. Install the cabinet brackets as follow (FIG. 9):

Align the bracket flush with the bottom of

the right cabinet side panel, with the

hooks marked position (E) between the

bottom embossed holes. For the narrow

edge configuration, trace a line on

the top of the bracket. For wide edge

configuration, trace a line at the bottom

of the central slots.

Lift the bracket flush with the marked

lined. Assemble the bracket to the

cabinet side panel using 2 no. 8 x 5/8”

wood screws (included in parts bag)

through the upper holes.

NOTE: Do not use the embossed holes to

attach the bracket to the cabinet.

Repeat steps to for the left

cabinet side panel.



FIG. 9



Wide edge

configuration

FLUSH



Narrow edge

configuration

FLUSH

1105017A

RECOMMENDED TOOLS AND ACCESSORIES

• Measuring tape

• Phillips screwdriver no. 2

• Nut driver or socket 3/8”

• Flat blade screwdriver (to open knock-out holes)

• Saw (to cut holes in cabinet)

• Sheet metal shears

• Pliers

• Metal foil duct tape

• Scissors (to cut metal foil duct tape)

• Pencil

• Wire stripper

• 2 Appropriate wire nuts

• Strain relief, 7/8” diameter (to secure house wiring

cable to the hood)

• Liner (Optional)

Detach and set aside the 3¼” x 10” adapter/damper and the 6-in.-round

damper (grey parts in FIG. 2) from back and side of the powerpack insert by

removing their 2 retaining screws. Discard the screws.

Detach the cabinet brackets (grey part in FIG. 3) from the back of the

powerpack insert by removing its 3 retaining screws. Discard the screws.

Fold up and down the bracket until it is split in two separate parts (FIG. 4).

Keep the brackets for possible further use.

NOTE: Both cabinet brackets have one wide edge and one narrow edge

(FIG. 5), to cover all installation configurations depending on cabinet widths.

2. REMOVE THE ADAPTER/DAMPER

AND 6-IN. ROUND DAMPER

3. REMOVE THE CABINET BRACKETS

FIG. 4

FIG. 2

SCREWS

FIG. 3

Wide edge

Narrow edge

FIG. 5

5. PREPARE THE CABINET (CONT’D)

7. Measure the distance between both bottom bracket edges (F) (FIG. 10).

The table below shows the approriate distance needed.

NARROW EDGE WIDE EDGE

F From 19-3/8” to < 19-9/16” F From 19-9/16” to 19-13/16”

If the measured distance needs to be shortened, screw two no. 8-32 x 1/4”

machine screws, in each bottom embossed cabinet brackets hole; this

will slightly bend the bottom part of the brackets (FIG. 11). Screw both

brackets until the appropriate distance is obtained.

FIG. 10

Screws in bottom

embossed holes

FIG. 11

This powerpack insert is factory shipped to exhaust vertically; however, it is

possible to make it exhaust horizontally (3¼” x 10” ducting only).

8. Cut the hole for the horizontal exhaust through the back wall of the cabinet

using the dimensions shown (FIG. 12).

HORIZONTAL EXHAUST INSTALLATION ONLY

5¼"5¼"

3½"

3/4"

FIG. 12

CABINET BOTTOM

CABINET

BACK WALL

6. PREPARE THE UNIT (CONT’D)

HORIZONTAL EXHAUST INSTALLATION ONLY (CONT’D)

8. From inside the unit,

detach the back plate

(grey part in FIG. 19)

by removing its both

retaining nuts using 3/8”

diameter socket. Set

aside the nuts and plate.

7. INSTALL THE UNIT (CONT’D)

FIG. 20

HOLES

9. Install the back plate on

top of the unit, where

the blower support plate

was. Orient the holes

nearby the corners

towards the back of the

unit. Assemble to the top

of the unit using 4 screws

previously removed in

step 7 (FIG. 20).

6. PREPARE THE UNIT

ALL INSTALLATIONS

1. If present, remove all protective polyfilm from the unit and/or parts.

2. Remove the grease

filter by pushing down

on latch tab and tilting

the filter downward

(FIG. 13). Set aside

the filter.

3.Disassemble the

electrical compartment

cover (grey part in

FIG. 14) from inside

the unit by removing

its retaining screw.

Remove the parts bag

behind the cover. Set

aside the parts bag and

the cover along with its screw.

FIG. 13

SCREW

FIG. 14

4. Punch out one of the

two knock-out holes.

Install anappropriate

7/8” diameter strain

relief (not included,

grey part in FIG. 15).

NOTE: The HCK44

cord connection kit

(optional) can be used

instead of the house

power cable. Refer to

the instruction packed

with the HCK44 cord connection kit.

FIG. 15

HORIZONTAL EXHAUST INSTALLATION ONLY

5.Remove and

discard the screw

circled in FIG. 16.

NOTE: This screw

might be present or

not.

FIG. 16

NOTE: Since this manual covers different unit models, some details in

the following illustrations may slightly differ from your unit.

6. Unplugtheblowercable

from its connector on

faceplate.Disassemble

the faceplate from the

unit by removing its

4 retaining screws (two

per side, circled in

FIG. 17). Set aside the

faceplate along with its

screws.

FIG. 17

7. Remove the 4 screws

(two per side) retaining

the blower support plate

to the top of the unit

(FIG. 18). Carefully lift

out and set aside the

blower with its support

plate. The blower will

be reinstalled later in the

unit.

FIG. 18

SCREWS

FIG. 19

NUTS

VERTICAL EXHAUST INSTALLATION ONLY

10. For rectangular

ducting, use 2 included

no. 8-18 x 1/4” metal

screws to attach the

included 3¼” x 10”

adapter damper on top

of the unit, over the

blower exhaust opening

(FIG. 21).

NOTE: The damper hinge

must be towards the

front of the unit.

For round ducting,

use 4 included

no. 8-18 x 1/4”

metal screws to attach

the included 6-in.

round (or 8-in. round,

PM600SSV only) adapter damper on top of the unit, over the blower

exhaust opening (FIG. 21, 6-in. round shown).

NOTE: The damper hinge must be parallel to the sides of the unit.

FIG. 21

HINGE

7. INSTALL THE UNIT

1. Run house power cable

between service panel

and unit location. Stub out

a 2-foot length of power

cable inside the cabinet.

Insert the power cable

in the unit through the

7/8” diameter strain relief

previously installed.

NOTE: Not necessary if

the optional HCK44 cord

connection kit is used.

2. Insert the unit in the

cabinet, until you feel a

‘click’ from both sides

of the unit, confirming

that the Ease of Install

hooks rest on the top of

the cabinet bottom sides

, or cabinet brackets

or (FIG. 22). Move

the unit from left to right,

from rear to front and up

to ensure the Ease of

Install hooks are retaining

the unit inside the cabinet.

NOTE: The unit will be

protruding below the

cabinetry until tightened.







FIG. 22

NOTE: If, for any reason,

the unit has to be

removed from the

cabinet, it is possible

to disengage the

Ease of Install

hooks. To do so,

while holding and

pushing on one side of the unit, lift simultaneously Ease of Install

hooks levers (1and 2, grey parts in FIG. 23) in the other side of the

unit until the hooks are retracted.

FIG. 23

3. Lift the unit until contact is made

between the unit flange and

cabinet. Secure the unit to the

cabinet using 4 no. 8 x 5/8” wood

screws included in parts bag

(2 screws per side). Use upper

or lower holes (1, 2, 3, 4, 5 or 6)

(FIG. 24).

WARNING

The Ease of Install hooks

TEMPORARILY hold the

unit in place. The unit

MUST BE secured to the

cabinet using the included

4 screws.

WARNING

Never use this unit as a shelf.

FIG. 24

4. From inside the unit, slide the

3¼” x 10” adapter/damper in

the horizontal duct, then attach

it to the unit using aluminum

duct tape all around the joint

(FIG. 25). Ensure the damper

opens as shown in damper

side view.

HORIZONTAL EXHAUST INSTALLATION ONLY

FIG. 25

DAMPER

SIDE

VIEW

DUCT

5. Insert the blower with its support

plate inside the unit, where

the back plate was initially

(A). Attach to the unit using

2 nuts previously removed in

step 8 in PREPARE THE UNIT

section (B) (FIG. 26).

FIG. 26

6. Reinstall and secure the

faceplate to the unit using its

4 retaining screws (two per side,

circled in FIG. 27). Plug the

blower cable to its connector on

faceplate.

FIG. 27

FIG. 28

8. CONNECT DUCTWORK

VERTICAL EXHAUST INSTALLATION ONLY

Ducted Installation

Use 6-in. round, 8-in.

round (PM600SSV only)

or 3¼” x 10” metal duct to

connect the adapter damper

on the top of the unit to the

ductwork above (FIG. 28, 8-in.

round not shown). Seal the

joint using aluminum duct tape.

Non-Ducted Installation

A non-duct kit is required for this type of installation (purchase

separately, model number: HARKPM21).

To install, follow the instructions packed with the kit.

9. WIRING

WARNING

Risk of electric shock. Electrical wiring must be done by

qualified personnel in accordance with all applicable codes

and standards. Before connecting wires, switch power off

at service panel and lock service disconnecting means to

prevent power from being switched on accidentally.

1. Using appropriate wire nuts (not

included), connect house power

cable to unit wiring: BLACK to

BLACK, WHITE to WHITE and

GREEN or bare wire to GREEN

ground screw (FIG. 29).

2. Reinstall the electrical cover in

the unit; ensuring the bottom

tabs are inserted in their

embossed location. Secure in

place using its retaining screw

(FIG. 30).

CAUTION

Take care not to pinch wires while reinstalling wiring cover.

WHITE

WIRE

HOUSE

POWER

CABLE

GREEN

GROUND

SCREW

BLACK

WIRE

FIG. 29

FIG. 30

TABS

10.INSTALL THE FILTER

Ducted Installation

Reinstall the grease filter.

Non-Ducted Installation

Attach the non-ducted filter (included with the HARKPM21 non-duct

kit) to the back of the grease filter using clips (provided with

non-ducted filter). To order a new non-ducted filter, use service part

number S99010464.

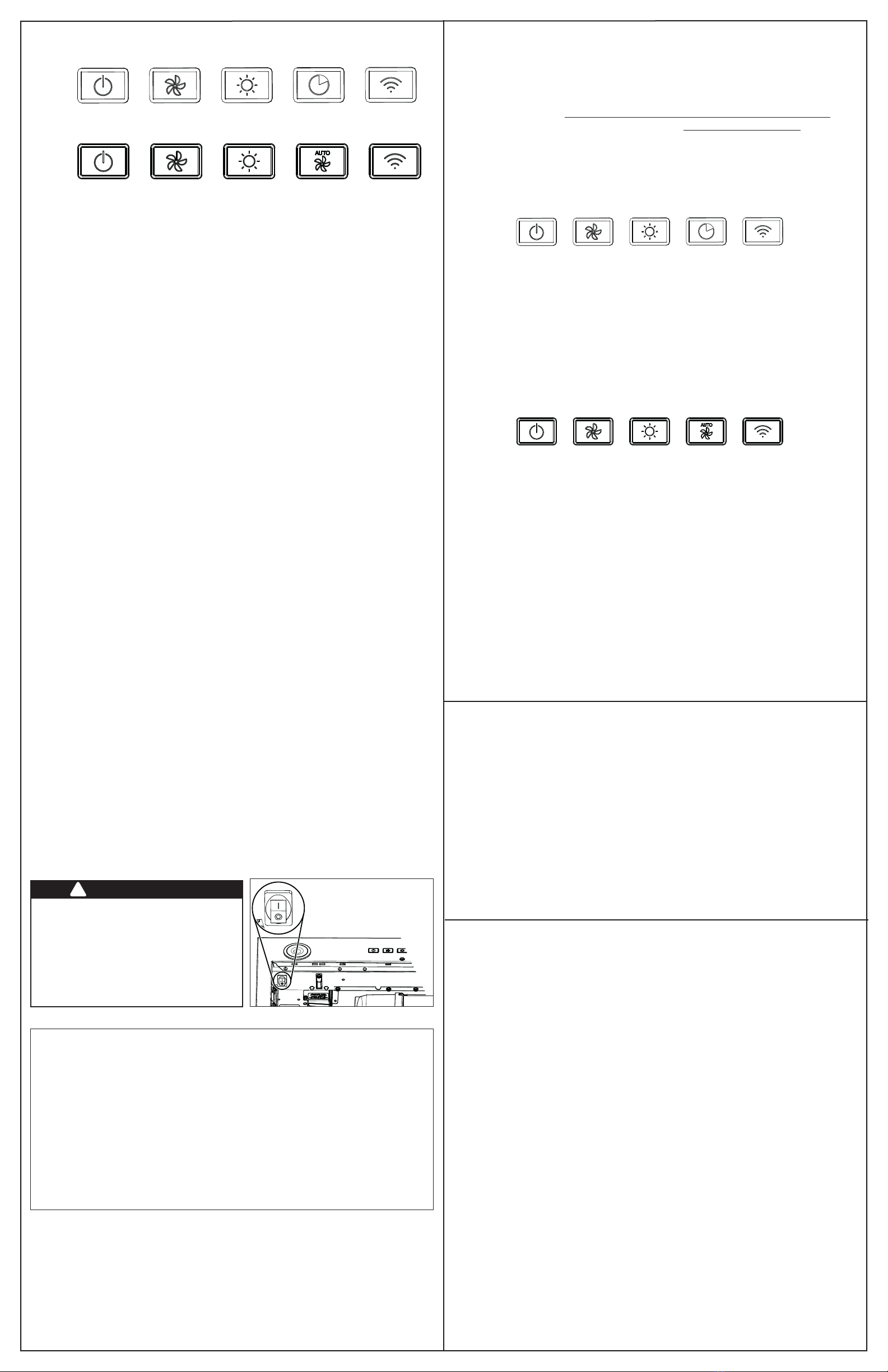

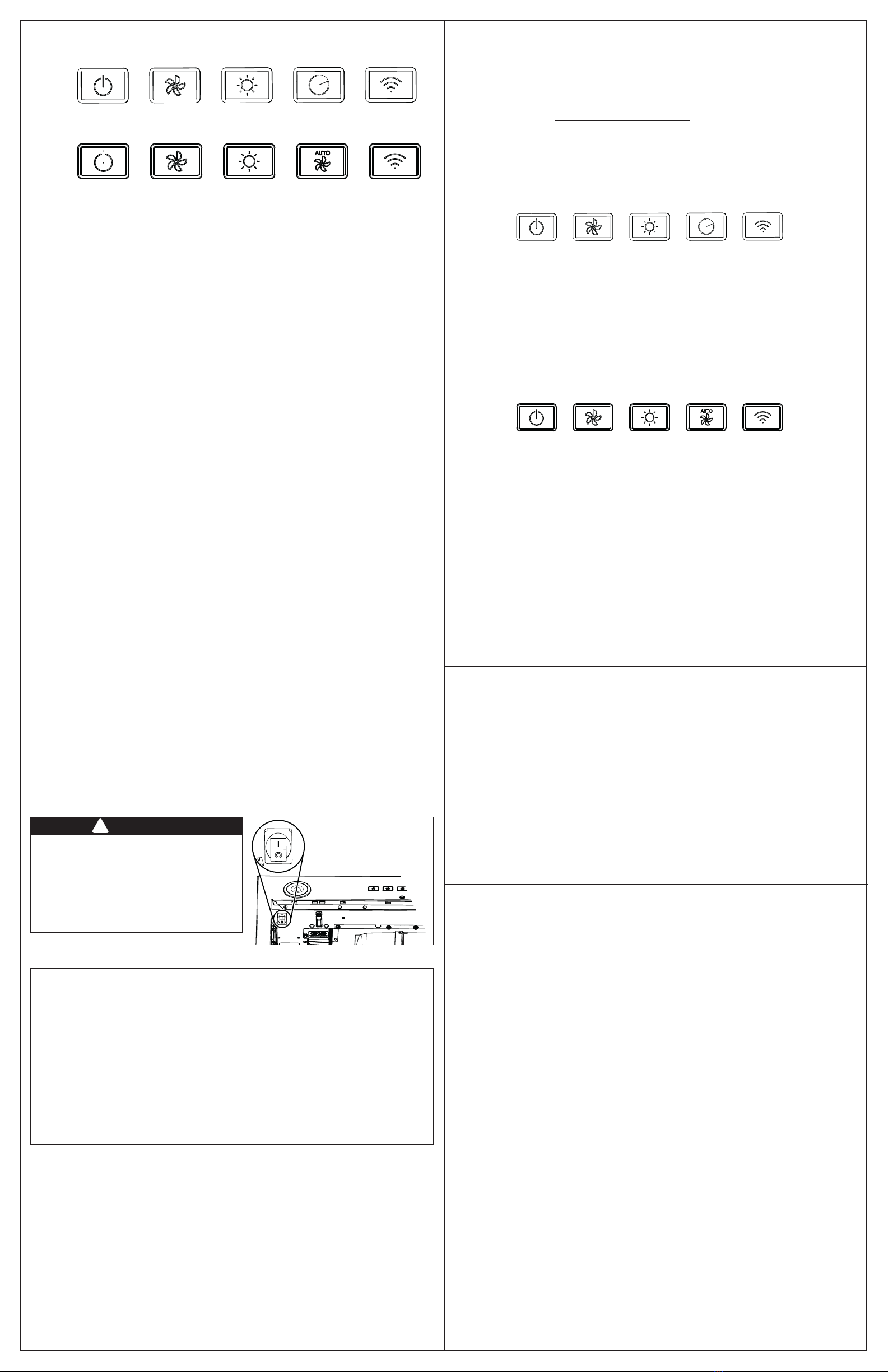

11.OPERATION

    

Master ON/OFF: Press this key to turn on the light and the fan at the last saved intensity. The backlights of

the master ON/OFF key, fan key and light key are turned ON. When either light and fan are ON, pressing

on this key will memorize the current fan speed and lighting level prior to shut them OFF.

Whenever there is an active function (light or fan is turned ON directly by pressing the fan or light key), the

master ON/OFF backlight is turned ON. When the last active function is turned OFF (light or fan is turned

OFF directly by pressing the fan or light key), the master ON/OFF backlight is also turned OFF.

Fan: When fan is OFF, a key press turns ON the fan to the last saved speed. If there was no speed saved,

the fan will be set on LOW speed. To change the fan speed, press the key again until the desired speed is

reached (PM400SV unit: from LOW, to MEDIUM to HIGH speed to OFF - PM600SSV unit: from LOW, to

MEDIUM-LOW, to MEDIUM-HIGH, to HIGH speed to OFF).

When the fan is ON (no matter the speed level), a long key press turns the fan OFF and the current fan

speed setting is saved to memory.

Filter Cleaning Reminder: When the user turns the fan OFF, and the fan key backlight flashes slowly during

30 seconds, then this means it is time to clean the hood and filter (refer to Maintenance section). This will

happen every time the user turns the fan OFF (and the timer has not been reset).

Once the cleaning is done, at any time during the 30 second signal (and the fan is OFF), a long press of the

fan key will reset the timer and stop the key backlight flashing.

Lights: Press this key to turn ON the lights to the last saved intensity. If there was no light intensity saved,

the lights will be set on LOW intensity.

PM400SSV unit only: Press another time to set the lights to HIGH intensity. Pressing another time after

the HIGH intensity will turn OFF the lights.

PM600SSV unit only: To change the lights intensity, press the key again until the desired level is reached

(from LOW, to MEDIUM, to HIGH intensity, to OFF).

When the lights are ON, a long press turns the lights OFF and the current light intensity is saved to

memory. The next time the lights are turned ON (either with the light key or the master ON/OFF key),

it does so at the last saved intensity.

Delay OFF (PM400SSV unit only): When fan is ON, press this key to activate the delay function; the delay

off button backlight will be ON for the duration of the delay (or until cancelled). The fan will continue to operate

for 10 minutes and then, will shut off automatically.

When the delay mode is active, it is possible to change the fan speed by pressing the fan key without

affecting the remaining time of the delay.

To cancel the delay function before the end of the 10 minute-cycle, press again on the delay OFF key or on

the Master ON/OFF key.

Auto key (PM600SSV unit only): When the fan is ON, press this key to activate the Auto mode. When a

cooking session is detected, this function will automatically start the fan and adjust the fan speed according

to heat detected over cooktop. When the hood is OFF and not in use for 3 minutes, the Auto key backlight

will automatically turn OFF. Pressing any key will turn the backlight back ON.

To disable the Auto mode, press for a long time the Auto key until the backlight turns OFF.

Overriding the Auto mode: When the Auto mode is operating, it is possible to manually increase or decrease

the fan speed using the fan key. The Auto key backlight will flash slowly to indicate that the Auto mode is no

longer controlling the fan. After the fan has been manually turned OFF for 10 minutes, the Auto mode will

automatically be re-enabled.

WiFi®/Bluetooth®:See next page.

    

PM400SSV CONTROL

PM600SSV CONTROL

HEAT SENTRY™

Your unit is equipped with a HEAT SENTRY™ thermostat.

This thermostat is a device that will turn on or speed up the blower if it senses excessive heat above the cooking

surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original setting.

NOTE: When Heat Sentry is activated, the fan key backlight flashes slowly and the fan speed cannot be changed.

WARNING

The HEAT SENTRY thermostat can start

the blower even if the hood is turned OFF.

When this occurs, it is impossible to turn the

blower OFF with its key. If you must stop the

blower, set the main power switch (located

behind the filter, on inner side of the unit

faceplate) in OFF position (if it is possible to

do so safely). See inset in FIG. 31.

FIG. 31

FCC/IC Statements

Contains FCC ID: 2AC7Z-ESP32WROVERE

Contains IC: 21098- ESPWROVERE

FCC COMPLIANCE STATEMENT

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

INDUSTRY CANADA STATEMENT

This device complies with Industry Canada license exempt RSS standard(s). Operation is subject to the following

two conditions:

(1) this device may not cause interference, and (2) this device must accept any interference, including interference

that may cause undesired operation of the device.

CODE READY TECHNOLOGY™ ACTIVATION

The Code Ready Technology option allows to change the blower output from the factory setting

(PM400SSV: 400 CFM, PM600SSV: 600 CFM) to a maximum of 300 CFM for PM400SSV unit

and 400 CFM or 300 CFM for PM600SSV unit. Activating the CRT option will reduce the airflow, so that the

powerpack insert will perform within the allowable limit of Make-Up Air (MUA) codes (to meet some building

code requirements). Do not change the blower CFM setting unless this change is required by code. This

change will alter the performance of the product.

IMPORTANT NOTES: 1. This change CANNOT be reverted.

2. CRT can only be set within the first 5 minutes of applying power to the unit.

3. A power outage will not deactivate the CRT.

4. Fan and lights must be OFF.

CRT PROCEDURE FOR PM400SSV UNIT

1. Switch power ON using the main power switch (located behind the filter) and press simultaneously on Fan (A)

and Lights (B) keys for 5 seconds; Fan (A) and Lights (B) key backlights will now flash to indicate you entered

the CRT menu.

2. To select the 300 CFM maximum airflow, press on the Lights (B) key for 5 seconds, then release; the Lights

key backlight will now flash to indicate 300 CFM has been selected (the Fan (A) key backlight will be shut).

3. A second 5-second press on the Lights (B) key and release confirms the selection; the Lights key backlight

quickly flashes twice and the buzzer sounds a double beep. The user interface returns to normal operation.

4. Locate the CRT sticker near the HVI Certification label inside the hood, behind the filter.

Check the proper box (300 CFM).

CRT PROCEDURE FOR PM600SSV UNIT

1. Switch power ON using the main power switch (located behind the filter) and press simultaneously on Fan (A)

and Lights (B) keys for 5 seconds; Fan (A) and Lights (B) key backlights will now flash to indicate you entered

the CRT menu.

400 CFM MAXIMUM AIRFLOW

2. To select the 400 CFM maximum airflow, press on the Fan (A) key for 5 seconds, then release; the Fan key

backlight will now flash to indicate 400 CFM has been selected (the Light (B) key backlight will be shut).

3. A second 5-second press on the Fan (A) key and release confirms the selection; the Fan key backlight quickly

flashes twice and the buzzer sounds a double beep. The user interface returns to normal operation.

4. Locate the CRT sticker near the HVI Certification label inside the hood, behind the filter.

Check the proper box (400 CFM).

300 CFM MAXIMUM AIRFLOW

2. To select the 300 CFM maximum airflow, press on the Lights (B) key for 5 seconds, then release; the Lights

key backlight will now flash to indicate 300 CFM has been selected (the Fan (A) key backlight will be shut).

3. A second 5-second press on the Lights (B) key and release confirms the selection; the Lights key backlight

quickly flashes twice and the buzzer sounds a double beep. The user interface returns to normal operation.

4. Locate the CRT sticker near the HVI Certification label inside the hood, behind the filter.

Check the proper box (300 CFM).

12.MAINTENANCE

ALWAYS SWITCH OFF THE ELECTRICITY SUPPLY BEFORE CARRYING OUT ANY

OPERATIONS ON THE APPLIANCE.

Grease Filter

The grease filter should be cleaned frequently. Use a warm dishwashing detergent solution. Grease filter is

dishwasher safe.

Clean the filter in the dishwasher using a non-phosphate detergent. Discoloration of the filter may occur if using

phosphate detergents, or as a result of local water conditions - but this will not affect filter performance. This

discoloration is not covered by the warranty. To minimize or prevent discoloration, hand wash filter using a mild

detergent.

Non-Ducted Recirculation Filter

The Non-Ducted Recirculation filter should be changed every 3 to 6 months. Replace more often if your

cooking style generates extra grease, such as frying and wok cooking.

13.STAINLESS STEEL CLEANING

Do:

• Regularly wash with clean cloth or rag soaked with warm water and mild soap or liquid dish detergent.

• Always clean in the direction of original polish lines.

• Always rinse well with clear water (2 or 3 times) after cleaning. Wipe dry completely.

• You may also use a specialized household stainless steel cleaner.

Don’t:

• Use any steel or stainless steel wool or any other scrapers to remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction residues reach the unit. During construction/renovation, cover

the unit to make sure no dust sticks to the stainless steel surface.

Avoid when choosing a detergent:

• Any cleaners that contain bleach will attack stainless steel.

• Any products containing: chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.

• Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc., are highly

explosive and should never be used close to a range.

NOTES: 1.Each time a key is pressed, a beep is emitted to acknowledge the command. To disable, when the

fan and lights are OFF, press on the Lights key () for 5 seconds. To put it back, when the fan and

lights are OFF, press again on the Lights key () for 5 seconds.

2.Each time a key is pressed, its backlight turns ON. When a function is turned OFF, so does the

corresponding key backlight.

WI-FI/BLUETOOTH®

This key is used to pair the powerpack insert (via Bluetooth®) to a smart

device and to connect it to your home Wi-Fi network, or deactivate Wi-Fi/

Bluetooth.

Before starting this procedure, ensure fan and lights are OFF.

Press the key 3 seconds to initiate the pairing process, if the Wi-Fi/

Bluetooth function was OFF, it will turn back ON. The key backlight

will flash (15 secs) showing that the device is ready to be paired.

To turn OFF the Wi-Fi/Bluetooth function, press the key for 3 seconds.

Once the key backlight is flashing, press the Master ON/OFF key

() for 3 seconds. The Wi-Fi/Bluetooth function and key backlight

will turn OFF. To turn back ON the Wi-Fi/Bluetooth function, press

the key for 3 seconds.

When the hood is OFF and not in use for 3 minutes, the Wi-Fi/

Bluetooth key backlight will automatically turn OFF. Pressing any key

will turn the backlight back ON.

To reset the Wi-fi/ Bluetooth connectivity (remove saved devices and

disconnect from the Wi-Fi network), press the key for 3 seconds.

Once the key backlight is flashing, press the key again for 10 seconds.

Before you connect your powerpack insert to a Wi-Fi network, you

will need:

• A smart device with the latest version of iOS or Android operating

system

• The smart device has access to the internet and Wi-Fi and Bluetooth

are enabled

• The smart device within 5 meters (16 ft.) of the powerpack unit

• The powerpack unit is within the Wi-Fi signal range of your home

network

• The name of your Wi-Fi home network (SSID) and its password

• No other Bluetooth enabled smart device nearby.

1. Download the Broan Kitchen app.

2. Follow the instructions in the app.

3. Scan the QR code below if you need more details for

installing and using the app.

Apple and the Apple logo are trademarks of Apple Inc., registered in

the U.S. and other countries.

App Store is a service mark of Apple Inc., registered in the U.S. and

other countries.

Google Play and the Google Play logo are trademarks of Google LLC.

The Bluetooth®word mark and logos are registered trademarks

owned by Bluetooth SIG, Inc. and any use of such marks by

Broan-NuTone is under license.

Other trademarks and trade names are those of their respective

owners.

ACTIVATING PAIRING MODE

WI-FI/BLUETOOTH FUNCTIONALITY

RESETTING WI-FI/BLUETOOTH

ESSENTIALS TO CONNECT YOUR WI-FI/BLUETOOTH UNIT

CONNECTING YOUR WI-FI/BLUETOOTH UNIT

You can control the powerpack insert through your voice assistant

device (Alexa or Google Home).

You can rename your powerpack insert using the Alexa app. Keep in

mind that this only renames the device on Alexa’s end.

Here are some of the currently Alexa voice commands for your

powerpack insert:

Alexa, turn ON powerpack

Alexa, turn OFF powerpack

Alexa, set the powerpack fan ON

Alexa, set the powerpack fan OFF

Alexa, set powerpack fan speed to 1

Alexa, set powerpack fan speed to 2

Alexa, set powerpack fan speed to 3

Alexa, set powerpack fan speed to 4 (PM600SSV unit only)

Alexa, set the powerpack lights ON

Alexa, set the powerpack lights OFF

Alexa, set powerpack lights to 1

Alexa, set powerpack light to 2

Alexa, set powerpack lights to 3 (PM600SSV unit only)

Say “Hey Google” and Google will start listening to your commands.

Here are some of the currently Google voice commands for your

powerpack insert:

Hey Google, turn ON powerpack

Hey Google, turn OFF powerpack

Hey Google, set the powerpack fan ON

Hey Google, set the powerpack fan OFF

Hey Google, set powerpack fan speed to 1

Hey Google, set powerpack fan speed to 2

Hey Google, set powerpack fan speed to 3

Hey Google, set powerpack fan speed to 4 (PM600SSV unit only)

Hey Google, set the powerpack lights ON

Hey Google, set the powerpack lights OFF

Hey Google, set powerpack lights to 1

Hey Google, set powerpack light to 2

Hey Google, set powerpack lights to 3 (PM600SSV unit only)

Periodic firmware updates will improve your experience using the

unit. You will be able to explore new features that are added to the

device and have enhanced user experience while interacting with

the device. A Broan user account must be created in order to take

advantage of Firmware updates.

When updates are available, you will be notified through the app.

We recommend installing updates when they are available; it only

takes a few minutes.

When a firmware is available, you will need:

•the powerpack insert connected to your Wi-Fi home network

•your smart device with the Best app properly installed and

configured

USING ALEXA APP OR ALEXA SPEAKER OR DISPLAY

FIRMWARE UPDATE

VOICE CONTROL

USING GOOGLE ASSISTANT ENABLED SPEAKER OR DISPLAY

USING YOUR CONNECTED ITEM

Now that your unit is properly connected, you can experience all the

functionalities through the app.

Even if you are not physically close to the unit, you can control it through

the app using your Wi-fi network.

INSTRUCTIONS D’INSTALLATION, D’UTILISATION ET DE DÉMARRAGE RAPIDE

HOTTES ENCASTRÉES MODÈLES PM400SSV, PM600SSV

LIRE ET CONSERVER CES INSTRUCTIONS

Conçu pour usage domestique seulement !

AVERTISSEMENT AVERTISSEMENT ATTENTION

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE,

D’ÉLECTROCUTION OU DE BLESSURES

CORPORELLES, SUIVEZ LES DIRECTIVES SUIVANTES:

• N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous

avez des questions, contactez le manufacturier à l’adresse ou au numéro

de téléphone indiqués dans la garantie.

• Avant de réparer ou de nettoyer l’appareil, couper l’alimentation électrique

en verrouillant le panneau de distribution afin d’éviter sa remise en marche

accidentelle. Si le panneau de distribution ne peut être verrouillé, y fixer un

avertissement en évidence, telle qu’une étiquette de couleur vive.

• Les travaux d’installation et de raccordement électrique doivent être effectués

par une personne qualifiée, conformément aux codes et aux standards de

construction, incluant ceux concernant la protection contre les incendies.

• Une quantité d’air adéquate est requise afin d’assurer une bonne combustion

et l’évacuation des gaz par la cheminée dans le cas des équipements

alimentés au gaz afin de prévenir les retours de cheminée. Conformez-vous

aux instructions et aux standards de sécurité des manufacturiers d’équipement

de chauffage, tel qu’ils sont publiés par la National Fire Protection Association

(NFPA) et l’American Society for Heating, Refrigeration and Air Conditioning

Engineers (ASHRAE) ainsi que les responsables des codes locaux.

• Veillez à ne pas endommager le câblage électrique ou d’autres équipements

non apparents lors de la découpe ou du perçage du mur ou du plafond.

• Les ventilateurs avec conduits doivent toujours évacuer l’air à l’extérieur.

• Ne pas utiliser cet appareil avec une commande de vitesse à semi-conducteur

additionnelle.

• Afin de réduire les risques d’incendie, n’utilisez que des conduits de métal.

• Cet appareil doit être mis à la terre.

• Il est recommandé de porter des lunettes et des gants de sécurité lors de

l’installation, de l’entretien ou de la réparation de cet appareil.

• Lorsqu’une réglementation est en vigueur et qu’elle comporte des exigences

d’installation et/ou de certification plus restrictives, lesdites exigences

prévalent sur celles de ce document et l’installateur entend s’y conformer

à ses frais.

AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE:

A. Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés

à feu vif. Les débordements engendrent de la fumée et des déversements

graisseux pouvant s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.

B. Mettez toujours la hotte en marche lorsque vous cuisinez à feu vif ou que vous

cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au

poivre flambés).

C.Nettoyezrégulièrementlaroueduventilateur.Nelaissezpaslagraisses’accumuler

sur le ventilateur, le filtre ou les conduits d’évacuation.

D. Utilisez le bon format de casserole. Servez-vous toujours de casseroles et

d’ustensiles appropriés à la dimension de la surface chauffante.

AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES LORS

D’UN FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES*:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à

biscuits ou un plateau métallique et ensuite, éteignez le brûleur. PRENEZ

SOIN D’ÉVITER les brûlures. SI LES FLAMMES NE S’ÉTEIGNENT PAS

IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.

2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS

MAINS. Vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, incluant un linge à vaisselle ou une serviette

mouillée, cela pourrait occasionner une violente explosion de vapeur.

4. N’utilisez un extincteur QUE DANS LE CAS OÙ:

A. Vous possédez un extincteur de classe ABC et vous en connaissez le

fonctionnement.

B. Le feu est petit et limité à l’endroit où il a débuté.

C. Les pompiers ont été avisés.

D. Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.

* Tirées du Kitchen Fire Safety Tips publié par la NFPA.

• Pour une utilisation résidentielle et à l’intérieur seulement.

• Afin de réduire les risques d’incendie et évacuer l’air adéquatement,

assurez-vous que les conduits évacuent l’air à l’extérieur. Ne pas

évacuer l’air dans des espaces restreints comme l’intérieur des

murs ou plafond ou dans le grenier, faux plafond ou garage.

• Soyez prudents lors de l’utilisation d’agents nettoyants ou de

détergents.

• Évitez d’utiliser sous la hotte des produits alimentaires pouvant

s’enflammer.

• Pour usage domestique seulement. Ne pas utiliser pour évacuer

des vapeurs ou des matières dangereuses ou explosives.

• Afin d’éviter tout dommage au moteur et de débalancer ou de

rendre bruyante la roue du moteur, garder votre appareil à l’abri

des poussières de gypse et de construction/rénovation, etc.

• Le moteur de votre hotte possède une protection thermique qui

éteindra automatiquement le moteur s’il devient surchauffé. Le

moteur redémarrera automatiquement une fois refroidi. Si le

moteur continue à arrêter et à redémarrer, faites-le vérifier.

• Pour une meilleure évacuation des odeurs de cuisson, le bas de

votre hotte devrait être situé à UN MINIMUM de 24 po et à un

maximum recommandé de 30 po au-dessus de la surface de

cuisson.

• À utiliser seulement avec une trousse de raccordement de cordon

de hotte vérifiée et approuvée pour emploi avec ce modèle de

hotte.

• Veuillez consulter l’autocollant apposé à l’intérieur de la hotte pour

plus d’information ou autres exigences.

!!!

Pour connaître les lignes directrices de l’ADA (Americans with Disabilities Act) concernant l’installation, veuillez entrer votre numéro de modèle dans notre site Internet.

Aux États-Unis Au Canada

Pour obtenir l’énoncé de garantie, la liste de pièces de remplacement, ainsi que les instructions

détaillées, inscrire votre numéro de modèle sur notre site Internet ou balayer le code QR. www.broan-nutone.com www.broan-nutone.ca

Pour obtenir une copie papier des instructions détaillées, appelez-nous. 1 800 637-1453 1 800 567-3855

INSTALLATION DES CONDUITS (INST.

AVEC CONDUITS SEULEMENT

)

NOTE: Afin de réduire les risques d’incendie, n’utilisez que des conduits de

métal.

1. Établir où le

conduit passera

entre la hotte et

l’extérieur (FIG. 1).

2.Un conduit

droit et court

permettra à

votre hotte de

fonctionner plus

efficacement.

3. Un conduit long

avec des coudes

et des transitions

réduira la

performance de votre hotte. En utiliser le moins possible. Pour une grande

distance, utiliser un conduit d’évacuation d’air au diamètre plus grand.

4. Installer un capuchon de toit ou de mur (vendus séparément). Relier

le conduit en métal au capuchon, puis acheminer le conduit jusqu’à

l’emplacement de la hotte. Sceller hermétiquement les raccords à l’aide

de ruban adhésif de métal de 2 po de largeur.

HOTTE ENCASTRÉE

CONDUIT ROND DE 8 PO

(PM600SSV SEULEMENT),

ROND DE 6 PO, OU

DE 3¼ PO X10 PO

CONDUIT DE

3¼ PO X10 PO

DE24 PO MIN. À30 PO MAX.

-DESSUS DE LA SURFACE DE CUISSON

CAPUCHON

DE MUR

CAPUCHON DE TOIT

CÂBLAGE DOMESTIQUE

FIG. 1

2. REVÊTEMENTS D’ARMOIRE OPTIONNELS

Pour les installations où la hotte est située à moins de 30 po au-dessus de la surface de cuisson, celle-ci

devrait être montée avec un revêtement d’armoire de métal pour protéger de la chaleur les matériaux

combustibles de l’armoire, afin de répondre aux exigences des codes de bâtiment. Cette précaution

facilitera le nettoyage et protégera l’armoire. Consulter le tableau ci-contre pour trouver le modèle de

revêtement correspondant à la largeur et au style de l’armoire. Visitez le www.broan-nutone.com ou le

www.broan-nutone.ca pour plus de détails sur ces modèles.

MODÈLE DE

REVÊTEMENT

LARGEUR NOMINALE

DE L’ARMOIRE

LB30SS 30"

LB36SS 36"

5. PRÉPARATION DE L’ARMOIRE

NOTES:A. La hotte doit être installée dans l’armoire. Lors d’une installation avec un des revêtements d’armoire optionels, utliliser le revêtement comme

gabarit pour la découpe du trou dans la base de l’armoire.

B. La hotte doit être installée centrée latéralement, au-dessus de la surface de cuisson.

C. Pour la position d’arrière vers l’avant, l’appareil doit être monté selon les codes de construction locaux.

1. Découper un trou dans la base de l’armoire aux dimensions indiquées (FIG. 6), ou utiliser le revêtement d’armoire comme gabarit.

2. Lorsque nécessaire, installer le revêtement d’armoire.

3. Mesurer ce qu’il reste de matériau des côtés de la base de l’armoire (C) (FIG. 7), s’il subsiste 1/4 po ou plus, nul besoin d’utiliser les supports d’armoire

fournis. Passer à l’étape 8 en page suivante.

4. S’il reste moins de 1/4 po de matériau (C), retirer soigneusement ces bandes. Mesurer la largeur intérieure de l’armoire (D) (FIG. 7). Consulter le tableau

ci-dessous pour savoir quelle configuration de rebords de support doit être utilisée.

AVERTISSEMENT

L’armoire doit être fixée aux montants ou autre structure derrière la cloison pour supporter le poids de cet appareil. Ne pas

suivre cette directive peut entraîner des blessures corporelles ou des dommages à la surface de cuisson ou au comptoir

de cuisine

REBORD ÉTROIT REBORD LARGE

D De 19-9/16 po à < 20 po D De 20 po à 20-1/2 po

FIG. 7

A = 10¼ po

B = 19

9/16 po

DÉCOUPER UN TROU

DANS LA BASE DE L’ARMOIRE

FIG. 6

5. Repérer les crochets Ease of Install sur l’appareil (distance donnée à partir du rebord avant, FIG. 8). Insérer temporairement l’appareil dans l’armoire et tout

en retenant l’appareil, marquer sur les deux côtés de l’armoire l’emplacement des crochets Ease of Install (illustré en Edans la FIG. 9).Retirer l’appareil.

8¼ po

4½ po

FIG. 8

AVANT

VUE DU DESSUS DE L’APPAREIL

6. Installer les supports d’armoire comme suit (FIG. 9) :

Placer le support au même niveau

que le bas du panneau droit de l’armoire,

en centrant la marque de l’emplacement

des crochets (E) entre les trous en

relief inférieurs. Pour la configuration du

rebord étroit, tracer une ligne sur le

dessus du support. Pour la configuration

du rebord large, tracer une ligne à la

base des fentes centrales.

Monter le support au même niveau que

la ligne tracée.Fixer le support au

panneau de côté de l’armoire à l’aide

de 2 vis à bois n° 8 x 5/8 po (incluses

dans le sac de pièces) dans les trous

supérieurs.

NOTE: Ne pas utiliser les trous en relief pour

fixer le support.

Répéter les étapes à pour le

panneau gauche.



FIG. 9



Configuration

du rebord large

MÊME NIVEAU

FLUSH



Configuration

du rebord étroit

MÊME NIVEAU

1105017A

OUTILS ET ACCESSOIRES RECOMMANDÉS

• Ruban à mesurer

• Tournevis Phillips n° 2

• Tourne-écrou ou douille 3/8 po

• Scie (pour la découpe des trous dans l’armoire)

• Tournevis à lame plate (pour dégager les ouvertures

préamorcées)

• Cisailles à tôle

• Pinces

• Ruban adhésif de métal

• Ciseaux (pour couper le ruban adhésif de métal)

• Crayon

• Pince à dénuder

• Serre-fils de 7/8 po de diamètre (pour fixer le câble

d’alimentation électrique domestique à la hotte)

• Deux capuchons de connexion appropriés

• Revêtement d’armoire (optionel)

Détacher et mettre de côté l’adaptateur/volet de 3¼ po x 10 po et

l’adaptateur/volet de 6 po rond (en gris dans la FIG. 2) de l’arrière et d’un

côté de la hotte encastrée en retirant leurs 2 vis de retenue. Se défaire des vis.

Détacher les supports d’armoire (en gris dans la FIG. 3) de l’arrière de la

hotte encastrée en retirant ses 3 vis de retenue. Se défaire des vis.

Plier les supports vers le haut et le bas jusqu’à se qu’ils se détachent l’un de

l’autre (FIG. 4). Garder les supports pour un usage éventuel.

NOTE: Les deux supports d’armoire sont munis d’un rebord large et d’un

rebord étroit (FIG. 5), pour couvrir toutes les configurations

d’installation, selon les largeurs d’armoire.

3. RETRAIT DES ADAPTATEURS/VOLETS

RETRAIT DES SUPPORTS D’ARMOIRE

FIG. 4

FIG. 2

Rebord large

Rebord étroit

FIG. 5

VIS

FIG. 3

5. PRÉPARATION DE L’ARMOIRE (SUITE)

7. Mesurer la distance entre les rebords du bas des deux supports (F) (FIG. 10).

Le tableau ci-dessous indique les distances appropriées nécessaires

REBORD ÉTROIT REBORD LARGE

F De 19-3/8 po à < 19-9/16 po F De 19-9/16 po à 19-13/16 po

Si la distance mesurée est trop grande, visser, dans chacun des trous en

relief inférieurs des supports, 2 vis à métaux nº 8-32 x 1/4 po; ceci fera

plier légèrement la partie inférieure des supports (FIG. 11). Visser les deux

supports jusqu’à l’obtention de la distance appropriée.

FIG. 10

Vis dans les trous

en relief inférieurs

FIG. 11

Cette hotte encastrable est configurée en usine pour évacuer verticalement;

toutefois, il est possible qu’elle évacue horizontalement (avec conduit de

3¼ po x 10 po seulement

8. Découper le trou pour l’évacuation horizontale dans le mur arrière de

l’armoire aux dimensions indiquées (FIG. 12).

INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT

5¼ po5¼ po

3½ po

3/4 po

FIG. 12

BASE DE L’ARMOIRE

MUR ARRIÈRE

DE L’ARMOIRE

PRÉPARATION DE L’APPAREIL

(SUITE)

INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT (SUITE)

Par l’intérieur de l’appareil,

détacher la plaque arrière

(en gris dans la FIG. 19)

en retirant ses 2 écrous

de retenue à l’aide d’une

douille de 3/8 po de

diamètre. Mettre de côté

les écrous et la plaque.

7. INSTALLATION DE L’APPAREIL (SUITE)

FIG. 20

TROUS

Installer la plaque arrière

sur le dessus de l’appareil,

où se trouvait la plaque de

support du ventilateur. La

placer de façon à ce que

les trous situés près des

coins se trouvent à l’arrière

de l’appareil. L’assembler

au dessus de l’appareil à

l’aide des 4 vis retirées

précédemment à l’étape 7

(FIG. 20).

PRÉPARATION DE L’APPAREIL

TOUTES LES INSTALLATIONS

1. Le cas échéant, retirer toute présence de pellicule de plastique protectrice

sur la hotte ou ses pièces.

2.Retirer le filtre à

graisses en appuyant

sur le loquet et en le

basculant vers le bas

(FIG. 13). Mettre le

filtre de coté.

3. Détacher le couvercle

du compartiment

électrique (en gris

dans la Fig. 14) de

l’intérieur de l’appareil

en retirant sa vis de

retenue. Retirer le sac

de pièces de l’arrière

du couvercle. Mettre

de côté le sac de pièces et le couvercle avec sa vis.

FIG. 13

VIS

FIG. 14

4.Perforer une des

deux ouvertures

préamorcées (en gris

dans la FIG. 15).

Installer un serre-fils

approprié de 7/8 po

de diamètre (non

inclus).

NOTE: L’ensemble de

cordon d’alimentation

HCK44 (optionnel)

peut être utilisé au lieu

du câble d’alimentation électrique domestique. Voir les instructions

incluses avec l’ensemble de cordon d’alimentation HCK44.

FIG. 15

INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT

5. Retirer et se défaire

de la vis encerclée

dans la FIG. 16.

NOTE: Cette vis peut

être présente ou pas.

FIG. 16

NOTE: Puisque ce guide couvre deux différents modèles de hotte,

certains détails des illustrations suivantes peuvent différer

légèrement de votre appareil.

6. Débrancher le câble

du ventilateur de son

connecteur situé sur

le châssis. Démonter

le châssis de la hotte

en retirant ses 4 vis

de retenue (deux par

côté, encerclées dans

la FIG. 17) de la coque

de l’appareil. Mettre de

côté le châssis avec

ses vis.

Retirer les 4 vis (2

par côté) retenant

la plaque de support

du ventilateur au

dessus de la hotte

(FIG. 18). Soulever

soigneusement

cette plaque avec le

ventilateur et la mettre

de côté. La plaque

avec le ventilateur sera

réinstallée plus tard

dans l’appareil.

FIG. 19

ÉCROUS

INSTALLATION EN ÉVACUATION VERTICALE SEULEMENT

10. Pour un conduit

rectangulaire, utiliser 2 vis

àmétauxno.8-18x1/4po

(incluses) pour fixer

l’adaptateur/volet de

3¼ po x 10 po (inclus)

sur le dessus de

l’appareil, par dessus

l’ouverture d’évacuation

du ventilateur (FIG. 21).

NOTE: Le pivot du volet

doit être placé vers

l’avant de l’appareil.

Pour un conduit rond,

utiliser 4 vis à métaux

no. 8-18 x 1/4 po

(incluses) pour fixer

l’adaptateur/volet inclus

de 6 po rond (ou 8 po

rond, PM600SSV seulement) sur le dessus de l’appareil, par dessus

l’ouverture d’évacuation du ventilateur (FIG. 21, 6 po rond illustré).

NOTE: Le pivot du volet doit être parallèle aux côtés de la hotte.

FIG. 21

PIVOT

7. INSTALLATION DE L’APPAREIL

1.Acheminer le câble

d’alimentation électrique

du panneau de distribution

jusqu’à l’emplacement

de l’appareil. Prévoir

une longueur de 2 pi à

l’intérieur de l’armoire.

Passer le câble

d’alimentation dans la

hotte à travers le serre-fils

de 7/8 po de diamètre

péalablement installé.

NOTE: Non nécessaire

si l’ensemble de cordon

d’alimentation HCK44 est

utilisé.

2. Insérer l’appareil dans

l’armoire, jusqu’à ressentir

un «clic» provenant des

deux côtés de l’appareil,

confirmant que les

crochets Ease of Install

s’appuient sur le dessus

des côtés de la base de

l’armoire , ou sur les

rebords des supports

d’armoire ou 

(FIG. 22). Bouger

l’appareil de gauche à

droite, d’avant à l’arrière

et le lever pour vérifier

que les crochets Ease of

Install retiennent l’appareil

à l’intérieur de l’armoire.

NOTE : L’appareil

dépassera un peu

l’armoire jusqu’à ce qu’il

soit vissé dans celle-ci.







FIG. 22

NOTE: Si, pour quelque

raison que ce soit,

l’appareil devait être

enlevé de l’armoire,

il est possible de

désengager les

crochets Ease of

Install. Pour ce

faire, tout en retenant la hotte et en poussant sur un de ses côtés,

lever simultanément les deux leviers des crochets Ease of Install (1et

2, en gris dans la FIG. 23) de l’autre côté de la hotte jusqu’à ce que

les crochets soient désengagés.

FIG. 23

Lever la hotte jusqu’à ce que son

rebord s’appuie sur la base de

l’armoire. Fixer la hotte à l’armoire

à l’aide de 4 vis à bois n˚8 x 5/8 po

incluses dans le sac de pièces

(2 vis par côté). Utiliser les trous

supérieurs ou inférieurs (

1, 2, 3, 4,

5 ou 6) (FIG. 24).

AVERTISSEMENT

Les crochets Ease of

Install retiennent la hotte

TEMPORAIREMENTenplace.

La hotte DOIT ÊTRE fixée à

l’armoire avec les 4 vis.

AVERTISSEMENT

Ne jamais se servir de cet

appareil comme tablette.

FIG. 24

4. Par l’intérieur de la hotte,

glisser l’adaptateur/

volet de 3¼ po x 10 po

dans le conduit horizontal, puis le

fixer à la hotte à l’aide de ruban

adhésif de métal tout autour de

celui-ci (FIG. 25). S’assurer que

le volet ouvre tel qu’il est illustré

dans la vue de côté du volet.

INSTALLATION EN ÉVACUATION HORIZONTALE SEULEMENT

FIG. 25

VUE DE

CÔTÉ DU

VOLET

CONDUIT

5. Insérer le ventilateur avec sa

plaque à l’intérieur de la hotte, à

l’endroit où se trouvait la plaque

arrière (A). Fixer la plaque à la

hotte avec les 2 écrous retirés

précédemment à l’étape 8 dans

la section PRÉPARATION DE

L’APPAREIL (B) (FIG. 26).

FIG. 26

6. Réinstaller et fixer le châssis

sur la hotte à l’aide des 4 vis

de retenue (deux par côté,

encerclées dans la FIG. 27).

Brancher le câble du ventilateur

à son connecteur situé sur le

châssis.

FIG. 27

FIG. 28

8. RACCORDEMENT DU CONDUIT

INSTALLATION EN ÉVACUATION VERTICALE SEULEMENT

Installation avec conduit

Utiliser un conduit de métal

rond de 6 po ou de 8 po

(PM600SSV seulement),

ou de 3¼ po x 10 po pour

relier l’adaptateur/volet sur le

dessus de la hotte au réseau

de conduit (FIG. 28, 8 po

rond non illustré). Sceller le

joint avec du ruban adhésif

de métal.

Installation en recirculation

L’ensemble de recirculation HARKPM21 est requis pour ce type

d’installation (vendu séparément). Pour l’installation, suivre les

directives incluses avec cet ensemble.

9. BRANCHEMENT ÉLECTRIQUE

AVERTISSEMENT

Risque d’électrocution. Le raccordement électrique doit

être effectué par du personnel qualifié conformément aux

codes et aux standards en vigueur. Avant d’effectuer le

branchement, coupez l’alimentation électrique au panneau

de distribution et verrouillez-le pour éviter une mise en

marche accidentelle.

1. À l’aide de capuchons de

connexion appropriés (non

inclus), connecter les fils du

câble d’alimentation électrique

aux fils de la hotte comme suit:

le fil NOIR au fil NOIR, le fil

BLANC au fil BLANC et le fil

VERT ou dénudé à la vis VERTE

de mise à la terre (FIG. 29).

2. Remettre en place le couvercle

du compartiment électrique en

s’assurant que les pattes du

bas sont insérées dans leur

emplacemment surélevé. Le

fixer à la hotte à l’aide de sa vis

de retenue (FIG. 30).

ATTENTION

Prendre garde de ne pas pincer les fils lors de la remise

en place du couvercle.

FIG. 30

PATTES

10.INSTALLATION DU FILTRE

Installation avec conduits

Remettre en place le filtre à graisses.

Installation en recirculation

Attacher le filtre de recirculation (inclus avec l’ensemble HARKPM21)

à l’endos du filtre à graisses à l’aide des clips (incluses avec le filtre

de recirculation). Pour commander un nouveau filtre de recirculation,

demander la pièce nº S99010464.

FIL

BLANC

CÂBLE

D’ALIMENTATION

ÉLECTRIQUE

VIS

VERTE DE

MISE À

LA TERRE

FIL

NOIR

FIG. 29

FIG. 17

FIG. 18

VIS

11.FONCTIONNEMENT

    

COMMANDE PM400SSV

COMMANDE PM600SSV

HEAT SENTRYMC

Votre appareil est équipé d’un thermostat HEAT SENTRYMC.

Ce thermostat est un dispositif qui activera ou augmentera la vitesse du ventilateur s’il détecte une chaleur excessive

au-dessus de la surface de cuisson.

1) Si le ventilateur est en ARRÊT, il activera le ventilateur en HAUTE vitesse.

2) Si le ventilateur est en MARCHE à une vitesse plus basse, il activera le ventilateur en HAUTE vitesse.

Lorsque la température revient à la normale, le ventilateur retournera à son réglage initial.

NOTE: Lorsque le Heat Sentry est activé, le rétroéclairage de la touche du ventilateur clignote lentement et la

vitesse du ventilateur ne peut être changée.

AVERTISSEMENT

Le thermostat HEAT SENTRY peut activer

le ventilateur même lorsqu’il est arrêté.

Lorsque ça se produit, il est impossible

d’arrêter le ventilateur avec sa touche. Si

vous devez arrêter le ventilateur, régler

l’interrupteur principal (situé derrière le filtre,

du côté interne du châssis de la hotte), en

position ARRÊT (s’il est possible de le faire

sécuritairement). Voir le médaillon de la FIG. 31.

FIG. 31

Déclarations FCC/IC

Contient FCC ID: 2AC7Z-ESP32WROVERE

Contient IC:21098- ESPWROVERE

DÉCLARATION DE CONFORMITÉ FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux

conditions suivantes:

(1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) il doit accepter toute interférence reçue,

y compris les interférences pouvant entraîner un mauvais fonctionnement.

AVIS D’INDUSTRIE CANADA

Cet appareil est conforme aux normes d’exemption de licence RSS d’Industrie Canada. Son utilisation est

soumise aux deux conditions suivantes:

(1) cet appareil ne doit pas provoquer d’interférences et (2) cet appareil doit accepter toute interférence, y

compris les interférences qui peuvent causer un mauvais fonctionnement de l’appareil.

ACTIVATION DE L’OPTION CODE READY TECHNOLOGYMC

L’optionCode Ready Technologypermetd’abaisser le débit du ventilateur régléen usine (PM400SSV:400 pi³/min,

PM600SSV: 600 pi³/min) à un maximum de 300 pi³/min pour la hotte PM400SSV et de 400 pi³/min ou

300 pi³/min pour la hotte PM600SSV. L’activation de l’option CRT réduira le débit maximal du ventilateur, afin

que celui-ci ne dépasse pas les limites permises par les codes MUA (Make-Up Air), pour satisfaire aux exigences

de certains codes du bâtiment. Ne pas tenter de modifier le débit du ventilateur, à moins que ce changement soit

requis par un code. Cette modification affectera la performance de votre produit.

NOTES IMPORTANTES: 1. Une fois modifié, le débit du ventilateur NE POURRA ÊTRE RÉTABLI.

2. Le CRT ne peut être réglé que durant les 5 premières minutes de l’arrivée du

courant à la hotte.

3. Une interruption de courant à la hotte ne désactivera pas l’option CRT.

4. Le ventilateur et l’éclairage doivent être éteints.

PROCÉDURE CRT POUR L’APPAREIL PM400SSV

1. Régler l’interrupteur principal (situé derrière le filtre) en position MARCHE, puis appuyer simultanément sur les

touches du ventilateur (A) et de l’éclairage (B) durant 5 secondes; le rétroéclairage des touches du ventilateur (A)

et de l’éclairage (B) clignoteront pour indiquer que la procédure CRT est enclenchée.

2. Pour régler le débit maximal à 300 pi³/min, appuyer sur la touche de l’éclairage (B) durant 5 secondes,

puis relâcher la pression; le rétroéclairage de la touche de l’éclairage clignotera pour indiquer que le débit de

300 pi³/min a été choisi (le rétroéclairage de la touche du ventilateur (A) sera éteint)).

3. Appuyer une deuxième fois sur la touche de l’éclairage (B) durant 5 secondes, puis relâcher pour confirmer

la sélection; le rétroéclairage de la touche de l’éclairage clignotera deux fois rapidement et un double bip se

fera entendre. La commande retournera à son fonctionnement normal.

4. Repérer l’étiquette CRT située près de l’étiquette de certification HVI, à l’intérieur de la hotte, derrière le filtre,

et y cocher la case appropriée (300 pi³/min).

PROCÉDURE CRT POUR L’APPAREIL PM600SSV

1. Régler l’interrupteur principal (situé derrière le filtre) en position MARCHE, puis appuyer simultanément sur les

touches du ventilateur (A) et de l’éclairage (B) durant 5 secondes; le rétroéclairage des touches du ventilateur (A)

et de l’éclairage (B) clignoteront pour indiquer que la procédure CRT est enclenchée.

DÉBIT MAXIMUM DE 400 PI³/MIN

2. Pour régler le débit maximal à 400 pi³/min, appuyer sur la touche du ventilateur (A) durant 5 secondes, puis

relâcher la pression; le rétroéclairage de la touche du ventilateur clignotera pour indiquer que le débit de

400 pi³/min a été choisi (le rétroéclairage de la touche de l’éclairage (B) sera éteint).

3. Appuyer une deuxième fois sur la touche du ventilateur (A) durant 5 secondes, puis relâcher pour confirmer

la sélection; le rétroéclairage de la touche du ventilateur clignotera deux fois rapidement et un double bip se

fera entendre. La commande retournera à son fonctionnement normal.

4. Repérer l’étiquette CRT située près de l’étiquette de certification HVI, à l’intérieur de la hotte, derrière le

filtre, et y cocher la case appropriée (400 pi³/min).

DÉBIT MAXIMUM DE 300 PI³/MIN

2. Pour régler le débit maximal à 300 pi³/min, appuyer sur la touche de l’éclairage (B) durant 5 secondes,

puis relâcher la pression; le rétroéclairage de la touche de l’éclairage clignotera pour indiquer que le débit de

300 pi³/min a été choisi (le rétroéclairage de la touche du ventilateur (A) sera éteint).

3. Appuyer une deuxième fois sur la touche de l’éclairage (B) durant 5 secondes, puis relâcher pour confirmer

la sélection; le rétroéclairage de la touche de l’éclairage clignotera deux fois rapidement et un double bip se

fera entendre. La commande retournera à son fonctionnement normal.

4. Repérer l’étiquette CRT située près de l’étiquette de certification HVI, à l’intérieur de la hotte, derrière le filtre,

et y cocher la case appropriée (300 pi³/min).

12.ENTRETIEN

TOUJOURS COUPER L’ALIMENTATION ÉLECTRIQUE AVANT D’EFFECTUER UNE

QUELCONQUE OPÉRATION SUR CET APPAREIL.

Filtre à graisses

Le filtre à graisses doit être nettoyé fréquemment. Utiliser une solution d’eau chaude et de détergent.

Le filtre est lavable au lave-vaisselle.

Nettoyer le filtre au lave-vaisselle à l’aide d’un détergent sans phosphate. L’utilisation d’un détergent avec

phosphates ainsi que les conditions locales de l’eau peuvent entraîner une décoloration du filtre, sans toutefois

affecter sa performance. Cette décoloration n’est pas couverte par la garantie. Afin de prévenir ou de limiter la

décoloration, laver le filtre à la main avec un détergent doux.

Filtre de recirculation

Le filtre de recirculation doit être remplacé tous les 3 à 6 mois. Le remplacer plus souvent si vos habitudes de

cuisson génèrent plus de graisses, comme par exemple la friture ou les aliments sautés au wok.

13.NETTOYAGE DE L’ACIER INOXYDABLE

À faire:

• Laver régulièrement les surfaces à l’aide d’un chiffon propre imbibé d’eau chaude et de savon doux ou de

détergent liquide à vaisselle.

• Toujours nettoyer dans le sens du polissage.

• Toujours bien rincer avec de l’eau claire (2 à 3 fois) et essuyer complètement.

• Un nettoyant domestique conçu spécialement pour l’acier inoxydable peut aussi être utilisé.

À ne pas faire:

• Ne pas utiliser de laine d’acier ou d’acier inoxydable ou tout autre grattoir pour enlever la saleté tenace.

• Ne pas utiliser une poudre nettoyante abrasive ou rugueuse.

• Ne pas laisser la saleté s’accumuler.

• Ne pas laisser la poussière de plâtre ou tout autre résidu de construction atteindre l’appareil.

Couvrir l’appareil pour la durée des travaux afin de s’assurer qu’aucune poussière ne l’atteigne.

À éviter lors du choix d’un détergent :

• Tous produits nettoyants contenant des agents de blanchiment; ils attaqueront l’acier inoxydable.

• Tous produits contenant du chlorure, du fluorure, de l’iode ou du bromure; ils détérioreront rapidement

les surfaces.

• Tous produits combustibles utilisés pour le nettoyage: acétone, alcool, éther, benzène, etc.; ils sont

grandement explosifs et ne devraient jamais être utilisés près d’une cuisinière.

MARCHE/ARRÊT principal: Appuyer sur cette touche pour allumer l’éclairage et démarrer le ventilateur à la

dernière intensité sauvegardée. Le rétroéclairage de cette touche, ainsi que celui des touches du ventilateur

et de l’éclairage s’allumeront. Appuyer sur cette touche lorsque l’éclairage ou le ventilateur est en marche

sauvegarde la vitesse du ventilateur et le niveau d’éclairage avant de les éteindre.

Lorsque le ventilateur ou l’éclairage est activé en appuyant directement sur leur touche respective, le

rétroéclairage de la touche MARCHE/ARRÊT principal s’allume aussi. Lorsque l’éclairage et le ventilateur

sont éteints (à l’aide de leur touche respective), le rétroéclairage de la touche MARCHE/ARRÊT principal

s’éteint.

Ventilateur : Lorsque le ventilateur est arrêté, appuyer sur cette touche pour activer le ventilateur à la

dernnière vitesse sauvegardée. Si aucune vitesse n’a été sauvegardée, le ventilateur sera réglé en BASSE

vitesse. Pour changer la vitesse, appuyer sur la touche jusqu’à l’obtention de la vitesse désirée (PM400SV:

de BASSE, à MOYENNE, à HAUTE vitesse, à ARRÊT - PM600SSV: de BASSE, à MOYENNE-BASSE,

à MOYENNE-HAUTE, à HAUTE vitesse, à ARRÊT).

Lorsque le ventilateur est EN MARCHE (peu importe la vitesse), une pression longue sur la touche arrête

le ventilateur et sa dernière vitesse est gardée en mémoire.

Rappel d’entretien du filtre: Lorsque l’utilisateur arrête le ventilateur et que le rétroéclairage de la touche

ventilateur clignote lentement durant 30 secondes, ça signifie qu’il est temps de nettoyer la hotte et son filtre

(voir la section Entretien). Le clignotement se produira à toutes les fois où l’utilisateur arrêtera le ventilateur

(et que la minuterie n’aura pas été remise à zéro).

Une fois le nettoyage effectué, remettre à zéro la minuterie comme suit: lorsque le ventilateur est arrêté et

durant la période de clignotement de 30 secondes, appuyer longuement sur la touche ventilateur jusqu’à

l’arrêt du clignotement du rétroéclairage.

Éclairage: Appuyer sur cette touche pour allumer les lumières à la dernière intensité d’éclairage sauvegardée.

Si aucune intensité d’éclairage n’a été sauvegardée, l’éclairage sera réglé en BASSE intensité.

PM400SSV seulement: Appuyer une autre fois pour de l’éclairage à HAUTE intensité. Appuyer une autre

fois pour éteindre l’éclairage.

PM600SSV seulement: Pour changer l’éclairage, appuyer sur la touche jusqu’à l’obtention de l’intensité

désirée (de BASSE, à MOYENNE, à HAUTE intensité, à ÉTEINT).

Lorsquel’éclairageest ALLUMÉ, une pression longue sur la touche ÉTEINTleslumièreset la dernière intensité

est gardée en mémoire. La prochaine fois que les lumières seront allumées (avec la touche d’éclairage ou

avec la touche MARCHE/ARRÊT principal), elles éclaireront à la dernière intensité sauvegardée.

Arrêt différé (PM400SSV seulement): Lorsque le ventilateur est EN MARCHE, appuyer sur cette touche

pour activer la fonction d’arrêt différé; le rétroéclairage de la touche s’allumera pour la durée du délai (ou

jusqu’à son annulation). Le ventilateur fonctionnera durant 10 minutes et s’arrêtera automatiquement.

Durant le mode d’arrêt différé, il est possible de changer la vitesse du ventilateur à l’aide de la touche du

ventilateur sans affecter la durée de l’arrêt différé.

Pour annuler l’arrêt différé avant la fin du cycle de 10 minutes, appuyer une autre fois sur la touche d’arrêt

différé ou sur la touche MARCHE/ARRÊT principal.

Auto (PM600SSV seulement): Lorsque le ventilateur est ARRÊTÉ, appuyer sur cette touche pour activer le

mode Auto. Lorsqu’une activité de cuisson est détectée, cette fonction activera automatiquement le ventilateur

et réglera sa vitesse selon la chaleur détectée au-dessus de la surface de cuisson. Le ventilateur s’arrêtera

automatiquement lorsqu’il n’y aura plus assez de chaleur détectée.

Lorsque la hotte est arrêtée durant une période de 3 minutes, le rétroéclairage de la touche Auto s’éteindra

automatiquement. Appuyer sur n’importe quelle touche réallumera son rétroéclairage.

Pour arrêter le mode Auto, appuyer longuement sur cette touche jusqu’à ce que le rétroéclairage s’éteigne.

Contournement du mode Auto: Lorsque le mode Auto est activé, il est possible de modifier manuellement la

vitesse du ventilateur à l’aide de la touche du ventilateur. Le rétroéclairge de la touche clignotera lentement pour

indiquer que le mode Auto ne contrôle plus le ventilateur. Lorsque le ventilateur aura été arrêté manuellement,

après 10 minutes, le mode Auto sera automatiquement rétabli.

WiFi®/Bluetooth®

:Voir en page suivante.

NOTES: 1. À chaque fois qu’on appuie sur une touche, un bip est émis pour confirmer la commande. Pour

désactiver, lorsque le ventilateur et l’éclairage sont éteints, appuyer durant 5 secondes sur la touche

Éclairage (). Pour réactiver, lorsque le ventilateur et l’éclairage sont éteints, appuyer une autre fois

durant 5 secondes sur la touche Éclairage ().

2. À chaque fois qu’on appuie sur une touche, son rétroéclairage s’allume. Quand une fonction est

désactivée, le rétroéclairage de la touche correspondante s’éteint.

Utiliser cette touche pour jumeler la hotte (via Bluetooth®) à un appareil

intelligent et à la connecter à votre réseau Wi-Fi domestique, ou désactiver

le Wi-Fi/Bluetooth.

Avant de commencer, s’assurer que le ventilateur et les lumières

sont ÉTEINTS.

Appuyer sur la touche durant 3 secondes pour amorcer le processus

de jumelage, si la fonction Wi-Fi/Bluetooth était ARRÊTÉE, elle se

RÉACTIVERA. Le rétroéclairage de la touche clignotera (15 sec.) pour

indiquer que l’appareil est prêt à être jumelé.

Pour ARRÊTER la fonction Wi-Fi/Bluetooth, appuyer durant

3 secondes sur la touche. Lorsque son rétroéclairage clignote, appuyer

sur la touche MARCHE/ARRÊT principal () durant 3 secondes. La

fonction Wifi/Bluetooth s’ARRÊTERA et le rétroéclairage de la touche

s’ÉTEINDRA. Pour RÉACTIVER la fonction Wi-Fi/Bluetooth, appuyer

sur la touche durant 3 secondes.

Lorsque la hotte est arrêtée durant une période de 3 minutes, le

rétroéclairage de la touche W-Fi-Bluetooth s’éteindra automatiquement.

Appuyer sur n’importe laquelle touche réallumera son rétroéclairage.

Pour réinitialiser la connectivité Wi-Fi/ Bluetooth (effacer les dispositifs

sauvegardés et déconnecter du réseau Wi-Fi),appuyer sur la touche

durant 3 secondes. Losque le rétroéclairage clignote, appuyer encore

durant 10 secondes.

Avant de connecter votre hotte au réseau Wi-Fi, vous aurez besoin:

• D’un appareil intelligent muni du plus récent système d’exploitation

iOS ou Android

• Que cet appareil intelligent ait accès à l’ internet et que le Wi-Fi et

le Bluetooth soient activés

• Que cet appareil intelligent se trouve à l’intérieur de 5 mètres (16 pi)

de la hotte

• Que la hotte soit à l’intérieur du périmètre du signal Wi-Fi de votre

réseau domestique

• Du nom et du mot de passe de votre réseau Wi-Fi domestique

• Pas d’autre appareil intelligent activé Bluetooth dans les environs.

1. Télécharger l’application Broan Kitchen.

2. Suivre les instructions de l’application.

3. Balayer le code QR ci-dessous pour obtenir plus de détails sur

l’installation et l’utilisation de l’application.

Apple et le logo Apple sont des marques de Apple Inc., enregistrées

aux É.-U. et dans d’autres pays.

App Store est une marque de service d’Apple Inc., enregistrée aux

É.-U. et dans d’autres pays.

Google Play et le logo Google Play sont des marques de commerce

de Google LLC.

Le mot servant de marque et les logos Bluetooth®sont des

marques déposées appartenant à Bluetooth®SIG, Inc. et sont

utilisés sous licence par Broan-NuTone LLC. Les autres marques

de commerce et appellations commerciales sont celles de leurs

propriétaires respectifs.

ACTIVATION DU MODE DE JUMELAGE

FONCTIONALITÉ WI-FI/BLUETOOTH

RÉINITIALISATION WI-FI/BLUETOOTH

CEQU’IL FAUT POUR CONNECTER

VOTRE APPAREIL WI-FI/BLUETOOTH

WI-FI/BLUETOOTH®

CONNEXION DE VOTRE APPAREIL AU WI-FI/BLUETOOTH

MISE ÀJOUR DU MICROPROGRAMME

Vous pouvez contrôler votre hotte via votre assistant vocal personnel

(Alexa ou Google Home).

Il est possible de renommer votre hotte à l’aide de l’appli Alexa.

Garder en tête que le nouveau nom ne sera reconnu que par Alexa

seulement.

Voici quelques commandes vocales courantes à utiliser avec Alexa

pour contrôler votre hotte:

Alexa, ALLUME la hotte

Alexa, ÉTEINT la hotte

Alexa, ALLUME le ventilateur de la hotte

Alexa, ÉTEINT le ventilateur de la hotte

Alexa, règle la vitesse du ventilateur à 1

Alexa, règle la vitesse du ventilateur à 2

Alexa, règle la vitesse du ventilateur à 3

Alexa, règle la vitesse du ventilateur à 4

(hotte PM600SSV seulement)

Alexa, ALLUME l’éclairage de la hotte

Alexa, ÉTEINT l’éclairage de la hotte

Alexa, règle l’éclairage de la hotte à 1

Alexa, règle l’éclairage de la hotte à 2

Alexa, règle l’éclairage de la hotte à 3

(hotte PM600SSV seulement)

Dites « OK Google» et Google commencera à écouter vos commandes.

Voici quelques commandes vocales courantes à utiliser avec Google

pour contrôler votre hotte:

OK Google, ALLUME la hotte

OK Google, ÉTEINT la hotte

OK Google, ALLUME le ventilateur de la hotte

OK Google, ÉTEINT le ventilateur de la hotte

OK Google, règle la vitesse du ventilateur à 1

OK Google, règle la vitesse du ventilateur à 2

OK Google, règle la vitesse du ventilateur à 3

OK Google, règle la vitesse du ventilateur à 4

(PM600SSV seulement)

OK Google, ALLUME l’éclairage de la hotte

OK Google, ÉTEINT l’éclairage de la hotte

OK Google, règle l’éclairage de la hotte à 1

OK Google, règle l’éclairage de la hotte à 2

OK Google, règle l’éclairage de la hotte à 3

(PM600SSV seulement)

Des mises à jour périodiques du microprogramme vous assurent de

pouvoir profiter du meilleur de votre appareil. Vous pourrez explorer de

nouvelles caractéristiques au fur et à mesure qu’elles seront

développées. Un compte d’utilisateur Broan doit être créé afin de pou-

voir bénéficier de ces mises à jour.

Lorsque des mises à jours sont disponibles, vous en serez avisé via

l’application. Nous recommandons d’installer les mises à jour dès

qu’elles sont disponibles; ça ne prend que quelques minutes. Pour

profiter des mises à jour, vous aurez besoin que:

•la hotte soit connectée à votre réseau domestique Wi-Fi

•l’application Broan kitchen soit installée et configurée

convenablement dans votre appareil intelligent.

COMMANDE VOCALE

UTILISATION DE L’ASSISTANT PERSONNEL,

HAUT-PARLEUR OU ÉCRAN, DE GOOGLE

UTILISATION DE L’APPLI ALEXA OU

HAUT-PARLEUR OU ÉCRAN ALEXA

UTILISATION DE VOTRE APPAREIL CONNECTÉ

Une fois votre hotte connectée convenablement, vous pouvez profiter de

toutes ses fonctionalités par l’application.

Même si vous n’êtes pas dans l’entourage de la hotte, vous pouvez la

contrôler par l’appli à l’aide de votre réseau Wi-Fi.

GUÍA RÁPIDA DE INSTALACIÓN, USO Y MANTENIMIENTO

CAMPANAS EMPOTRABLES PM400SSV Y PM600SSV

LEA ESTAS INSTRUCCIONNESY GUÁRDELAS

Exclusivamente para cocinas domésticas !

ADVERTENCIA ADVERTENCIA PRECAUCIÓN

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA

ELÉCTRICA O LESIÓN CORPORAL, RESPETE LAS SIGUIENTES

INDICACIONE:

• Utilice esta unidad únicamente de la forma en que indica el fabricante. Si tiene

cualquier pregunta, póngase en contacto con el fabricante en la dirección o

el teléfono que aparecen en la garantía.

• Antes de reparar o limpiar el aparato, apáguelo en el tablero de servicio y

bloquee los medios de desconexión para impedir que la corriente se conecte

accidentalmente. Cuando no se pueda bloquear los medios de desconexión,

coloque un dispositivo de advertencia visible (como una etiqueta) en el

tablero de servicio.

• La instalación y la conexión eléctrica deben ser realizadas por personal

calificado de acuerdo con todos los códigos y normas aplicables, incluso

los relativos a la construcción ignífuga.

• Para lograr una combustión adecuada y una extracción correcta de los

gases a través de la salida del humo (chimenea) del equipo quemador de

combustible — evitando así el contratiro — es necesario disponer de aire

suficiente. Siga las directrices del fabricante del equipo de material térmico

y las normas de seguridad, como las que publica la NFPA (asociación de

protección contra los incendios) y la ASHRAE (sociedad estadounidense

de técnicos de calefacción, refrigeración y aire acondicionado) así como los

códigos de los organismos responsables locales.

• Al cortar o perforar la pared o el techo, procure no dañar el cableado eléctrico

ni otras instalaciones de servicios públicos.

• Los ventiladores entubados siempre deben tener salida al exterior.

• No use esta unidad con ningún otro control de velocidad de estado sólido.

• Para reducir el riesgo de incendio, utilice sólo tuberías metálicas.

• Este aparato debe conectarse a tierra.

• Se recomienda llevar gafas de seguridad y guantes de protección cuando

instale, mantenga o repare este aparato.

• Cuando une reglamentación local esta en vigor y conlleva exigencias

de instalación y/o de certificación mas estrictas, susodichas exigencias

prevalecen sobre aquellas en este documento y el instalador acepta

someterse a estas exigencias a sus gastos.

PARA REDUCIR EL RIESGO DE QUE ARDA LA GRASA EN

LA PARTE SUPERIOR DE LA COCINA:

ALos desbordamientos producen humo y derrames grasientos que pueden

inflamarse. Caliente el aceite despacio, a fuego lento o mediano.

B. Ponga en marcha siempre la campana extractora al cocinar a temperaturas

elevadas o al cocinar alimentos flameados (crepas Suzette, cerezas jubilee,

res con pimienta flambeada).

C. Limpie el ventilador con frecuencia. No deje que la grasa se acumule en el

ventilador, ni en los filtros o en los conductos de evacuación.

D. Utilice cacerolas de tamaño apropiado. Emplee siempre un recipiente adecuado

para el tamaño de la placa.

PARA REDUCIR EL RIESGO DE LESIONES CORPORALES

EN EL CASO DE QUE ARDA LA GRASA EN LA PARTE

SUPERIOR DE LA COCINA, SIGA ESTAS INDICACIONES*:

1. SOFOQUE LAS LLAMAS con una tapa ajustada, una hoja o bandeja metálica

para hornear galletas, y apague luego el quemador. TENGA CUIDADO

PARA EVITAR QUEMADURAS. SI LAS LLAMAS NO SE APAGAN

INMEDIATAMENTE, EVACUE EL LUGAR Y LLAME A LOS BOMBEROS.

2. NO SUJETE NUNCA UNA SARTÉN EN LLAMAS ya que podría quemarse.

3. NO USE AGUA, ni trapos húmedos. Podría causar una violenta explosión de

vapor.

4. Utilice un extintor SOLAMENTE si:

A. Tiene un extintor de tipo ABC y sabe usarlo.

B. El incendio es pequeño y está circunscrito a la zona donde empezó.

C. Ya ha llamado a los bomberos.

D. Puede tratar de apagar el fuego si dispone siempre de una salida detrás de

usted.

* Fuente: “Kitchen Fire Safety Tips” publicado por la NFPA.

• Sólo para una utilización en el interior.

• Para reducir los riesgos de incendio y extraer el aire debidamente,

el aire debe evacuarse fuera. No extraiga el aire a espacios

situados entre las paredes, en el techo o en el desván, falso techo

o garaje.

• Utilice los agentes limpiadores o detergentes con prudencia.

• Evite el uso de alimentos que pueden inflamarse, debajo de la

campana.

• Sólo para ventilación general. No debe utilizarse para extraer

materiales o vapores peligrosos o explosivos.

• Para evitar daños en el cojinete del motor y que la hélice haga

ruido o se desequilibre, mantenga la unidad de alimentación lejos

de los vaporizadores de pirca, del polvo de la construcción, etc.

• El motor de la campana tiene un dispositivo contra sobrecargas

térmicas que apaga el motor automáticamente si éste se

sobrecalienta. El motor volverá a ponerse en marcha cuando se

enfríe. Si el motor sigue apagándose, haga examinar el motor.

• Para lograr una mejor captura de las impurezas producidas al

cocinar, la parte inferior de la campana deberá estar A un mÍnimO

de 24” y un máximo de 30” sobre el nivel la superficie para cocina.

• Use solamente con juegos de cable para campana investigados y

considerados aceptables para uso con este modelo de campana.

• Para mayor información y conocer los requisitos, lea la etiqueta

con las especificaciones en el producto.

!!!

Para conocer las directrices de la ADA (Ley para estadounidenses con discapacidades) sobre la instalación, indicar su número de modelo en nuestro sitio web.

Estados Unidos Canadá

Para información completa sobre la garantía y las piezas o para obtener instrucciones más

detalladas, escribe su número de modelo en nuestro sitio web o escanear el código QR. www.broan-nutone.com www.broan-nutone.ca

Para recibir una copia impresa de las instrucciones, llame al: 1-800-637-1453 1-800-567-3855

INSTALACIÓN DE LOS CONDUCTOS

(INSTAL. CON CONDUCTOS ÚNICAMENTE)

NOTA: Para reducir el riesgo de incendio, usar sólo conductos de metal.

1. Decida por dónde pasarán los conductos entre la campana y el exterior

(FIG. 1).

2. Un conducto

recto y corto

permitirá un

funcionamiento

más eficaz de

su campana.

3. Un conducto

largo con codos

y transiciones

reducirá el

desempeño de

la campana.

Use lo menos

posible. Para una larga distancia, usar un conducto de salida de aire con

un diámetro más grande.

4. Instale un capuchón para tejado o mural (se venden por separado). Conecte

el conducto metálico al capuchón y vuelva al lugar donde se encuentra

la campana. Use cinta adhesiva metálica de 2 pulg. para sellar las juntas

entre los tramos de los conductos.

CAMPANA

CONDUCTO REDONDO DE 8 PULG.

(PM600SSV SOLAMENTE),

REDONDO DE 6 PULG. ODE

3¼ PULG. X10 PULG.

CONDUCTO DE

3¼ PULG. X10 PULG.

24 PULG. MíN. A30 PULG. MÁX.

POR ENCIMA DE LA

SUPERFICIE DE LA COCINA

CAPUCHÓN MURAL

CAPUCHÓN PARA TEJADO

CABLEADO DE LA VIVIENDA

FIG. 1

2. RECUBRIMIENTOS DE GABINETE OPCIONALES

Enlasinstalacionesdondelacampana empotrable se ubica a menos de 30pulg.porencimadelasuperficiede

lacocina, la campana debería instalarsecon un recubrimiento de gabinete demetal para proteger del calorlos

materialescombustiblesdel gabinete,afinde cumplir losrequisitosdelos códigosdeconstrucción.Estamedida

deprecauciónfacilitarálalimpieza y protegerá el gabinete. Consulte latablasinguieteparaencontrarelmodelo

de recubrimiento correspondiente con la anchura y el estilo del gabinete. Visite el www.broan-nutone.com

o el www.broan-nutone.ca para mayor información sobre estos modelos.

MODELO DE

RECUBRIMIENTO

ANCHURA NOMINAL

DEL GABINETE

LB30SS 30 pulg.

LB36SS 36 pulg.

5. PREPARACIÓN DEL GABINETE

NOTAS: A. La campana debe instalarse en el gabinete. Cuando se instala con un recubrimiento de gabinete opcional, use el recubrimiento como plantilla

para cortar el orificio en la base del gabinete.

B. La campana debe instalarse centrada lateralmente, por encima de la superficie de la cocina.

C. Para la posición trasera hacia delantera, el aparato debe instalarse conforme a los códigos de construcción locales.

1. Cortar un orificio en la base del gabinete con las dimensiones indicadas (FIG. 6) o usar el recubrimiento de gabinete como plantilla.

2. Cuando es necesario, instalar el recubrimiento del gabinete.

3. Ver la FIG. 7. Medir el material restante en los lados de la base del gabinete (C), si hay 1/4 pulg. o más en material, no hace falta usar los soportes fijos

suministrados. Pase al paso 8 en la página siguiente.

4. Si hay menos que 1/4 pulg. en material (C), retirar cuidadosamente estas cintas. Medir la anchura interior del gabinete (D) (FIG. 7). Consultar la tabla

más abajo para determinar qué configuración de bordes de soporte debe utilizarse

ADVERTENCIA

El gabinete debe fijarse a los montantes murales o a otra estructura de madera situada detrás de la pared. Asegúrese de

que pueda soportar el peso de la campana empotrable. De no ser así, podrían producirse lesiones personales o daños en

la parte superior de la encimera o de la cocina.

BORDE ESTRECHO BORDE AMPLIO

D De 19-9/16 pulg. a < 20 pulg. D De 20 pulg. a 20-1/2 pulg.

FIG. 7

A = 10¼ pulg.

B = 19

9/16 pulg.

CORTAR UN ORIFICIO

EN LA BASE DEL GABINETE

FIG. 6

5. Localizar los ganchos Ease of Install en la unidad (distancia determinada a partir del borde delantero, FIG. 8). Insertar temporalmente la unidad en el gabinete y a la vez

que mantiene la unidad, marcar la ubicación de los ganchos Ease of Install (correspondiente a E en FIG. 9) en ambos lados del gabinete. Retirar la unidad.

8¼”

4½”

FIG. 8

PARTE DELANTERA

VISTA SUPERIOR DE LA UNIDAD

6. Instale los soportes de gabinete como sigue (FIG. 9):

Coloque el soporte a ras con la parte

inferior del panel derecho del gabinete,

centrando la marca de la ubicación de

los ganchos (E) entre los orificios

inferiores en relieve. Para la configuración

del borde estrecho, trace una línea

encima del soporte. Para la configuración

del borde amplio, race una línea a la base

de las ranuras centrales.

Instale el soporte a ras con la línea

trazada. Sujete el soporte al panel de

lado del gabinete usando 2 tornillos para

madera n˚8 x 5/8 pulg. (incluidos en la

bolsa de piezas) en los orificios

superiores.

NOTA: No usar los orificios en relieve para

sujetar el soporte.

Repetir los pasos y para el panel

izquierdo.



FIG. 9



Configuración

borde amplio

A RAS

FLUSH



Configuración

borde estrecho

A RAS

1105017A

HERRAMIENTAS Y ACCESORIOS RECOMENDADOS

• Cinta métrica

• Destornillador Phillips n° 2

• Destornillador de punta plana (para abrir los orificios

punzonados)

• Llave de tuercas de 3/8”

• Sierra (para cortar orificios en los gabinetes)

• Cizalla

• Alicates

• Cinta adhesiva metálica

• Tijeras (para cortar la cinta adhesiva metálica)

• Lápiz

• Pelacables

• Abrazadera de cables diámetro de 7/8 pulg.

(para sujetar el cable de alimentación a la campana)

• 2 capuchones de conexión adecuados

• Recubrimiento de gabinete (opcional)

Aparte y ponga a un lado el adaptador/compuerta de 3¼ pulg. x 10 pulg. y

el adaptador/compuerta de 6 pulg. redondo (en gris en FIG. 2) de la parte

delantera y de un lado de la campana empotrable retirando los dos tornillos

de sujeción. Deseche los tornillos.

Aparte los soportes de gabinete (en gris en FIG. 3) de la parte trasera de la

campana empotrable retirando los tres tornillos de sujeción. Agote los tornillos.

Doble los soportes hacia arriba y hacia abajo hasta que se separen el uno

del otro (FIG. 4). Guarde los soportes por un uso eventual.

NOTA: Los dos soportes de gabinete tienen un borde amplio y un borde

estrecho (FIG. 5), para cubrir todas las configuraciones de instalación,

según las anchuras de gabinete.

3. RETIRADA DE LOS ADAPTADORES/

COMPUERTAS

RETIRADA DE LOS SOPORTES DE GABINETE

FIG. 4

FIG. 2

Borde amplio

Borde estrecho

FIG. 5

TORNILLOS

FIG. 3

5. PREPARACIÓN DEL GABINETE (CONT.)

7. Medir la distancia entre ambos bordes inferiores de los soportes (F) (FIG. 10).

La tabla siguiente indica la distancia adecuada.

BORDE ESTRECHO BORDE AMPLIO

F De 19-3/8 pulg. a < 19-9/16 pulg. F De 19-9/16 pulg. a 19-13/16 pulg.

Si la distancia medida debe acortarse, atornille dos tornillos no. 8-32 x 1/4 pulg.

en cada orificio en relieve inferiores de los soportes del gabinete; esto

doblará ligeramente la parte inferior de los soportes (FIG. 11). Atornille

ambos soportes para obtener la distancia adecuada.

FIG. 10

Tornillos en orificios

inferiores en relieve

FIG. 11

Esta campana empotrable se entrega de fábrica con una evacuación vertical;

sin embargo, es posible cambiar por una evacuación horizontal (conducto

de 3¼ pulg. x 10 pulg. solamente).

8. Corte el orificio para la salida horizontal a través de la pared trasera del

gabinete usando las dimensiones indicadas (FIG. 12).

INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE

5¼"5¼"

3½"

3/4"

FIG. 12

BASE DEL GABINETE

PARED TRASERA

DEL GABINETE

PREPARACIÓN DEL APARATO

(CONT.)

INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE (CONT.)

8. Desde el interior del

aparato, retire la placa

trasera (en gris en

FIG. 19) retirando las

2 tuercas usando un

casquillo de 3/8 pulg.

de diámetro. Poner las

tuercas y la placa a un

lado.

7. INSTALACIÓN DEL APARATO (CONT.)

FIG. 20

ORIFICIOS

9. Instale la placa trasera

en la parte superior del

aparato, dónde estaba

la placa de soporte del

ventilador. Los orificios

cerca de las esquinas

deben encontrarse en

la parte trasera del

aparato. Sujetarla a la

parte superior del aparato

usando los 4 tornillos

retirados previamente al

paso 7 (FIG. 20).

PREPARACIÓN DEL APARATO

TODAS LAS INSTALACIONES

1. De haberla, retire de la campana y de todas las piezas la película

protectora.

2. Use la pestaña para

retirar de la campana

el filtros de grasa

empujando hacia abajo

e inclinando el filtro

hacia fuera (FIG. 13).

Poner el filtro a un lado.

3.Quite la tapa del

compartimento

eléctrico (en gris en

FIG. 14) en el interior

del aparato retirando

su tornillo de sujeción.

Retire la bolsa de

piezas detrás de la

tapa. Poner la bolsa

de piezas, la tapa y el

tornillo de sujeción a un lado.

FIG. 13

VIS

FIG. 14

4. Perfore uno de los dos

orificios punzonados.

Instale una abrazadera

de cables de un

diámetro de 7/8 pulg.

(no incluida, en gris en

FIG. 15).

NOTA: Se puede usar

el juego de cable para

campana HCK44

(opcional) al lugar del

cable de alimentación

de la vivienda. Ver las instrucciones incluidas con el juego de cable para

campana HCK44.

FIG. 15

INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE

5. Quitar y desechar el

tornillo rodeado en la

FIG. 16.

NOTA: Este tornillo

podría estar presente

o no.

FIG. 16

NOTA: Ya que este manual comprende dos modelos distintos de campana,

ciertosdetallesdelasilustracionessiguientes pueden ser ligeramente

diferentes de su aparato.

6. Desenchufe el cable

del ventilador de su

conector en el panel

frontal. Quite el panel

frontal del aparato

retirando los 4 tornillos

de sujeción (dos por

lado, rodeados en la

FIG. 17) de la carcasa

del aparato. Poner

el panel frontal y los

tornillos a un lado.

Quite los 4 tornillos (dos

por lado) manteniendo

la placa de soporte del

ventilador a la parte

superior del aparato

(FIG. 18). Levante

cuidadosamente el

ventilador y la placa de

soporte y póngalos a

un lado. El ventilador

con su placa luego se

reinstalará en el aparato.

FIG. 19

TUERCAS

INSTALACIÓN CON SALIDA VERTICAL SOLAMENTE

10. Para un conducto

rectangular, use

2 tornillos para metales

no. 8-18 x 1/4 pulg.

(incluidos) para fijar el

adaptador/compuerta

de 3¼ pulg. x 10 pulg.

(incluido) en la parte

superior del aparato,

sobre el orificio de salida

del ventilador (FIG. 21).

NOTA: El pivote de la

compuerta debe

encontrarse hacia

la parte delantera del

aparato.

Para un conducto

redondo, use

4 tornillos para metales no. 8-18 x 1/4 pulg. (incluidos) para fijar el

adaptador/compuerta de 6 pulg. redondo (incluido) (o 8 pulg., PM600SSV

solamente) en la parte superior del aparato, sobre el orificio de salida del

ventilador (FIG. 21, 6 pulg. redondo ilustrado).

NOTA: El pivote de la compuerta debe ser paralela a los lados de la campana.

FIG. 21

PIVOTE

7. INSTALACIÓN DEL APARATO

1. Encaminar el cable de

alimentación del panel

de distribución hasta la

ubicación del aparato.

Prever una longitud de

2 pies en el gabinete.

Pasar el cable de

alimentación en la

campana a través de la

abrazadera de cables de

un diámetro de 7/8 pulg.

previamente instalada.

NOTA: No necesario si

el juego de cable para

campana HCK44 se

utiliza.

2. Insertar el aparato en el

gabinete hasta que sentir

un click a ambos lados

del aparato, confirmando

que los ganchos Ease of

Install están apoyando

en la parte superior de

los lados de la base del

gabinete , o sobre los

bordes de los soportes

de gabinete o 

(FIG. 22). Mover el

aparato de izquierda

a derecha, de delante

hacia atrás y levantarlo

para comprobar que los

ganchos Ease of Install

retienen el aparato en el

gabinete.

NOTA: El aparato

excederá un poco el

gabinete hasta que se

enrosque en el gabinete.







FIG. 22

NOTA: En el caso de que,

porcualquier motivo,

se debe retirar

el aparato del

gabinete, es posible

desbloquear los

ganchos Ease of

Install. Para hacerlo:

mantener la campana y empujar en uno de los lados, levantar

simultáneamente ambos palancas de los ganchos Ease of Install (1y

2, en gris en la FIG. 23) del otro lado de la campana hasta que los

ganchos estén desbloqueados.

FIG. 23

3. Levantar la campana hasta que

su borde quede en la base del

gabinete. Sujetar la campana al

gabinete usando 4 tornillos para

madera n˚8 x 5/8 pulg. incluidos

en la bolsa de piezas (2 tornillos

a cada lado). Usar los orificios

superiores o inferiores (1, 2, 3, 4,

5o 6) (FIG. 24).

ADVERTENCIA

Los ganchos Ease of

Install retienen la campana

TEMPORALMENTE. SE

DEBE fijar la campana al

gabinete con los 4 tornillos.

ADVERTENCIA

Nunca utilizar este aparato

como estante, repisa o anaquel.

FIG. 24

4. Desde el interior de la campana,

deslice el adaptador/compuerta

de 3¼ pulg. x 10 pulg. en el

conducto horizontal, después

fijarlo a la campana usando cinta

adhesiva metálica para sellar la

junta (FIG. 25). Asegúrese de

que la compuerta abra como se

muestra en la vista lateral de la

compuerta.

INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE

FIG. 25

VISTA

LATERAL

DE LA

COMPUERTA

CONDUCTO

5. Inserte el ventilador y su placa

al interior de la campana,

dónde estaba la placa trasera

(A). Fije la placa a la campana

usando las 2 tuercas retiradas

previamente al paso 8 en la parte

PREPARACIÓN DEL APARATO

(B) (FIG. 26).

FIG. 26

6. Vuelva a instalar y fije el panel

frontal a la campana usando

los 4 tornillos de sujeción

(dos por lado, rodeados en la

FIG. 27). Enchufe el cable del

ventilador a su conector en el

panel frontal.

FIG. 27

FIG. 28

8. CONEXIÓN DEL CONDUCTO

INSTALACIÓN CON SALIDA VERTICAL SOLAMENTE

Instalación con conducto

Use un conducto de metal

redondo de 6 pulg., de 8 pulg.

(PM600SSV solamente),

o de 3¼ pulg. x 10 pulg.

para conectar el adaptador/

compuerta en la parte superior

de la campana al red de

conductos (FIG. 28, 8 pulg.

no ilustrado). Utilice cinta

adhesiva metálica para sellar

la junta.

Instalación en recirculación

Se necesita el kit de recirculación HARKKPM21 para este tipo

de instalación (se vende por separado). Para instalarlo, seguir las

instrucciones incluidas con el kit.

9. CONEXIÓN ELÉCTRICA

ADVERTENCIA

Peligro de choque eléctrico. La instalación eléctrica

debe ser hecha por personal calificado de acuerdo

con todos los códigos aplicables y normas. Antes de

efectuar el empalme, cortar la alimentación eléctrica

del interruptor y cerrar con securidad para prevenir una

alimentación accidental

1.Usando capuchones de

conexión adecuados (no

incluidos), conectar los hilos del

cable de alimentación a los hilos

de la campana como sigue: el

hilo NEGRO al hilo NEGRO, el

hilo BLANCO al hilo BLANCO

y el hilo VERDE o pelado al

tornillo VERDE de toma de tierra

(FIG. 29).

2. Vuelva a colocar la tapa del

compartimiento eléctrico;

asegúrese de que las pestañas

de la parte inferior estén

insertadas en su ubicación

sobreelevada. Sujetarla a la

campana usando su tornillo de

sujeción (FIG. 33).

ATENCIÓN

Asegúrese de no atascar ningún hilo al volver a colocar la

tapa del compartimiento eléctrico.

FIG. 30

PESTAÑAS

10.INSTALACIÓN DEL FILTRO

Instalación con conductos

Vuelva a colocar el filtro de grasa.

Instalación en recirculación

Ate el filtro de recirculación (incluido con el kit HARKPM21) al reverso

del filtro de grasa usando los clips de sujeción (incluidos con el filtro de

recirculación). Ordene el número de pieza S99010464 para obtener

un nuevo filtro de recirculación.

HILO

BLANCO

CABLE DE

ALIMENTACIÓN

TORNILLO

VERDE

DE TOMA

TIERRA

HILO

NEGRO

FIG. 29

FIG. 17

FIG. 18

TORNILLOS

11.

FUNCIONAMIENTO

    

CONTROL PM400SSV

CONTROL PM600SSV

HEAT SENTRY™

Esta campana está equipada con un termostato Heat Sentry™. Este dispositivo pone en marcha el ventilador

cuando detecta un calor excesivo por encima de la superficie sobre la que se cocina.

1) Si el ventilador está apagado, se pondrá en marcha en velocidad ALTA.

2) Si el ventilador ya está funcionando en velocidad baja o media, la velocidad cambiará en velocidad ALTA.

Cuando la temperatura baje a un nivel normal, el ventilador volverá a su configuración original.

NOTA: Cuando se activa el Heat Sentry, la retroiluminación de la tecla del ventilador parpadea lentamente y no

se puede cambiar la velocidad del ventilador.

ADVERTENCIA

El termostato HEAT SENTRY puede poner

en marcha el ventilador si la campana está

apagada. En tal caso, es imposible apagar el

ventilador con el interruptor. Si es necesario

apagar el ventilador, coloque el interruptor

principal que se encuentra detrás de los filtros,

del lado interno del panel frontal de la campana,

en posición APAGADO (si es posible hacerlo de

manera segura). Ver el medallón en FIG.

31.

FIG. 31

Declaraciones de conformidad FCC/IC

Contiene FCC ID: 2AC7Z-ESP32WROVERE

Contiene IC:21098- ESPWROVERE

DECLARACIÓN DE CONFORMIDAD CON LA FCC

Este dispositivo cumple con el apartado 15 de las normas de la FCC. La operación está sujeta a las siguientes

condiciones:

(1) este dispositivo no puede producir interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier

interferencia recibida, incluidas las que puedan dar lugar a una operación no deseada.

DECLARACIÓN DE INDUSTRY CANADA

Este dispositivo cumple las normas RSS sobre exención de licencia de Industry Canada. El funcionamiento

está sujeto a las dos condiciones siguientes:

(1) este dispositivo no puede causar interferencia, y (2) este dispositivo debe aceptar cualquier interferencia

recibida, incluida la que pueda provocar un funcionamiento no deseado del dispositivo.

ACTIVACIÓN DE LA OPCIÓN CODE READY TECHNOLOGY™

La opción Code Ready Technology (CRT) permite modificar el caudal de aire ajustado de fábrica

(PM400SSV: 400 pi³/min, PM600SSV: 600 pi³/min) a un máximo de 300 pi³/min para la campana PM400SSV

y 400 pi³/min o 300 pi³/min para la campana PM600SSV. La activación de la opción CRT reduce el caudal de aire

máximo del ventilador, lo que permite la operación dentro del límite permitido por los códigos de aire de complemento

para cumplir ciertos requisitos del código de construcción. No intente modificar el ajuste original de pi³/min

del ventilador a menos que esta modificación sea requerida. Este cambio modificará el rendimiento de su producto.

NOTAS IMPORTANTES: 1. Una vez modificado, NE SE PODRÁ RESTABLECER EL AJUSTE ORIGINAL

DEL VENTILADOR.

2. Se puede ajustar el CRT solamente durante los cinco primeros minutos

siguientes a la alimentación eléctrica de la campana.

3. Un corte de corriente a la campana no desactivará la opción CRT.

4. El ventilador y las luces deben estar apagados.

PROCEDIMIENTO CRT PARA LA CAMPANA PM400SSV

1. Ajustar el interruptor principal (detrás del filtro) a la posición ENCENDIDO, y pulsar simultáneamente las teclas

del ventilador (A) y de las luces (B) durante 5 segundos; la retroiluminación de las teclas del ventilador (A)

y de las luces (B) parpadearán para indicar que el procedimiento CRT ha iniciado.

2. Para ajustar el caudal máximo a 300 pi³/min, pulsar la tecla de las luces (B) durante 5 segundos, luego

soltar; la retroiluminación de la tecla de las luces parpadeará para indicar que el caudal de 300 pi³/min ha sido

elegido (la retroiluminación de la tecla del ventilador (A) estará apagada).

3. Pulsar por segunda vez la tecla de las luces (B) durante 5 segundos, luego soltar para confirmar la selección;

la retroiluminación de la tecla de las luces parpadeará rápidamente dos veces y un doble sonido de bip se

emitirá. El control regreserá a operación normal.

4. Buscar la etiqueta CRT cerca de la etiqueta de certificación HVI, dentro de la campana, detrás del filtro, y

marcar la casilla correspondiente (300 pi³/min).

PROCEDIMIENTO CRT PARA LA CAMPANA PM600SSV

1. Ajustar el interruptor principal (detrás del filtro) a la posición ENCENDIDO, y pulsar simultáneamente las teclas

del ventilador (A) y de las luces (B) durante 5 segundos; la retroiluminación de las teclas del ventilador (A)

y de las luces (B) parpadearán para indicar que el procedimiento CRT ha iniciado.

CAUDAL MÁXIMO DE 400 PI³/MIN

2. Para ajustar el caudal máximo a 400 pi³/min, pulsar la tecla del ventilador (A) durante 5 segundos, luego

soltar; la retroiluminación de la tecla del ventilador parpadeará para indicar que el caudal de 400 pi³/min ha

sido elegido (la retroiluminación de la tecla de las luces (B) estará apagada).

3. Pulsar por segunda vez la tecla del ventilador (A) durante 5 segundos, luego soltar para confirmar la selección;

la retroiluminación de la tecla del ventilador parpadeará rápidamente dos veces y un doble sonido de bip se

emitirá. El control regreserá a operación normal.

4. Buscar la etiqueta CRT cerca de la etiqueta de certificación HVI, dentro de la campana, detrás del filtro, y

marcar la casilla correspondiente (400 pi³/min).

CAUDAL MÁXIMO DE 300 PI³/MIN

2. Para ajustar el caudal máximo a 300 pi³/min, pulsar la tecla de las luces (B) durante 5 segundos, luego

soltar; la retroiluminación de la tecla de las luces parpadeará para indicar que el caudal de 300 pi³/min ha sido

elegido (la retroiluminación de la tecla del ventilador (A) estará apagada).

3. Pulsar por segunda vez la tecla de las luces (B) durante 5 segundos, luego soltar para confirmar la selección;

la retroiluminación de la tecla de las luces parpadeará rápidamente dos veces y un doble sonido de bip se

emitirá. El control regreserá a operación normal.

4. Buscar la etiqueta CRT cerca de la etiqueta de certificación HVI, dentro de la campana, detrás del filtro, y

marcar la casilla correspondiente (300 pi³/min).

12.MANTENIMIENTO

SIEMPRE DESCONECTE LA FUENTE DE ALIMENTACIÓN ANTES DE REALIZAR

CUALQUIER INTERVENCIÓN SOBRE ESTE APARATO

Filtro de grasa

El filtro debe limpiarse con frecuencia. Utilice una solución de detergente con agua templada. El filtro puede

lavarse en el lavavajillas.

Limpie el filtro en el lavavajillas con un detergente sin fosfato. El filtro podría descolorarse si se utiliza un

detergente con fosfato o debido al tipo de agua, pero esto no afecta su funcionamiento. Este descoloramiento

no está cubierto por la garantía. A fin de reducir al mínimo o prevenir la descoloración, lave el filtro a mano con

un detergente suave.

Filtro de recirculación

El filtro de recirculación debería cambiarse cada 3 a 6 meses. Sustituirlo con mayor frecuencia si su tipo de cocina

genera más grasa, por ejemplo si fríe o cocina con wok.

13.LIMPIEZA DEL ACERO INOXIDABLE

A hacer:

• Lávelo regularmente con un trapo limpio empapado con una disolución de agua tibia y jabón suave o detergente

para lavar vajillas.

• Limpie siempre en la dirección de las líneas de pulido.

• Enjuague siempre bien con agua limpia (2 o 3 veces) después de limpiar. Séquelo completamente.

• También puede usar un producto limpiador doméstico para acero inoxidable..

A no hacer:

• Usar lana de acero o de acero inoxidable o un rascador para quitar la suciedad más incrustada.

• Usar productos limpiadores agresivos o abrasivos.

• Dejar que se acumule la suciedad.

• Permitir que el polvo de yeso u otros residuos de construcción entren en contacto con la campana.

Durante los trabajos de construcción o renovación, cubra la campana para evitar que el polvo se adhiera a las

superficies de acero inoxidable.

Al elegir un detergente, evite:

• Los productos limpiadores que contengan blanqueador (lejía) ya que dañarán el acero inoxidable.

• Los productos que contengan: cloruro, fluoruro, yoduro, bromuro, ya que deteriorarán las superficies

rápidamente.

• Los productos combustibles que se usan para limpiar, tales como acetona, alcohol, éter, benzol, etc., ya

que son muy explosivos y no deberían usarse nunca cerca de una cocina.

ENCENDIDO/APAGADO principal: Pulse esta tecla para encender la luz y el ventilador en la última

intensidad guardada. Las luces de fondo del botón de ENCENDIDO/APAGADO principal, del botón del

ventilador y del botón de la luz se encienden. Cuando la luz y el ventilador están encendidos, al pulsar esta

tecla se memoriza la velocidad actual del ventilador y el nivel de iluminación antes de apagarlos.

Siempre que hay una función activa (la luz o el ventilador se encienden directamente pulsando la tecla del

ventilador o de la luz), la luz de fondo de ENCENDIDO/APAGADO principal se enciende. Cuando la última

función activa se apaga (la luz o el ventilador se apagan directamente pulsando la tecla del ventilador o de

la luz), la luz de fondo de encendido/apagado principal también se apaga.

Ventilador: Cuando el ventilador está apagado, pulsar esta tecla para activar el ventilador a la última velocidad

gardada. Si no se ha gardado ninguna velocidad, el ventilador funcionará en BAJA velocidad. Para cambiar la

velocidad, pulsar la tecla hasta que llegue a la velocidad deseada (de BAJA, a MEDIA-BAJA, a MEDIA-ALTA,

a ALTA velocidad, a APAGADO).

Cuando el ventilador funciona (no importa la velocidad), una pulsación larga de la tecla apaga el ventilador y

la última velocidad será guardada.

Aviso de mantenimiento de los filtros

Cuando el usuario apaga el ventilador y que la retroiluminación de la tecla ventilador parpadea lentamente

durante 30 segundos, eso significa que es el momento de limpiar la campana y los filtros (consulte la sección

Mantenimiento y limpieza). El parpadeo siempre se producirá cuando el usuario apagará el ventilador (hasta

que sea restablecido el temporizador).

Una vez efectuada la limpieza, restablecer el temporizador como sigue : cuando el ventilador está apagado y

durante el parpadeo (30 segundos), mantener pulsada la tecla ventilador hasta que se apague el parpadeo

de la retroiluminación.

Luces: Pulsar esta tecla para encender las luces a la última intensidad guardada. Si no se ha guardado

ninguna intensidad, las luces se encenderán a BAJA intensidad.

PM400SSV solamente: Pulsar otra vez para que las luces se encienden a ALTA intensidad. Pulsar otra vez

para apagar las luces.

PM600SSV solamente: Para cambiar la intensidad de las luces, pulse el botón nuevamente hasta alcanzar

el nivel deseado (la secuencia de intensidad es: BAJA-MEDIA-ALTA-APAGADO).

Cuando las luces están encendidas, mantener pulsada la tecla apaga las luces y la última intensidad será

guardada. La próxima vez que se enciendan las luces (ya sea con la tecla de luz o con la tecla de ENCENDIDO/

APAGADO principal), lo harán en la última intensidad guardada.

Apagado diferido (PM400SSV solamente): Cuando el ventilador funciona, pulsar esta tecla para activar

la función apagado diferido; la retroiluminación de la tecla se encenderá por la duración del plazo (o hasta

su anulación). El ventilador funcionará durante 10 minutos y se apagará automáticamente. Durante el modo

apagado diferido, es posible cambiar la velocidad del ventilador usando la tecla ventilador sin afectar la duración

del apagado diferido.

Para cancelar el apagado diferido antes de que finalice el ciclo de 10 minutos, pulsar otra vez la tecla apagado

diferido o apagar el ventilador usando la tecla ventilador o en la tecla de ENCENDIDO/APAGADO principal.

Auto (SMART SENSE)(PM600SSV solamente): Cuando el ventilador está APAGADO, pulse esta tecla

para activar el modo Auto. Cuando se detecta una sesión de cocción, esta función iniciará o ajustará

automáticamente la velocidad del ventilador según el calor detectado en la placa de cocción. El ventilador

se apagará automáticamente cuando ya no se detecte suficiente calor en la placa de cocción.

Cuando la campana está apagada y no se utiliza durante 3 minutos, la luz de fondo de la tecla Auto se apaga

automáticamente. Al pulsar cualquier tecla se vuelve a encender la luz de fondo.

Para desactivar el modo Auto, mantener pulsada la tecla Auto hasta que la luz de fondo se apague.

Ajuste manual de la velocidad del ventilador en modo Auto:

• El sensor del modo Auto mide la temperatura relacionada con la actividad de cocción en la cocina o en la

placa de cocción.

• Al retirar una sartén u olla de una superficie de cocción caliente, la velocidad del ventilador puede aumentar.

Esto no es inusual, ya que el sensor detecta un aumento de la temperatura.

• El ventilador puede APAGARSE cuando se cocina a un nivel de temperatura muy bajo, especialmente con

las unidades de inducción.

• El ventilador puede APAGARSE temporalmente al añadir ingredientes fríos o congelados en la sartén u olla.

Cuando los ingredientes se calienten lo suficiente, el ventilador volverá a ENCENDERSE automáticamente.

• Al abrir la puerta de un horno caliente o al poner en marcha un horno con autolimpieza, el ventilador puede

ponerse en marcha automáticamente.

• Al comenzar a cocinar, puede haber un breve retraso en el funcionamiento del ventilador mientras se calienta

la olla o la sartén.

• Una vez finalizada la cocción, es normal que el ventilador permanezca ENCENDIDO durante un breve

periodo de tiempo hasta que la superficie de cocción, la olla o la sartén se enfríen.

WiFi®/Bluetooth®

:Vaya a la página siguiente.

NOTAS: 1.Cada vez que se pulsa una tecla, se emite un sonido de bip para confirmar la selección. Para desactivar,

cuando el ventilador y las luces están apagados, pulsar la tecla Luces () durante 5 segundos. Para

reactivar, cuando el ventilador y las luces están apagados, pulsar otra vez la tecla Luces () durante

5 segundos.

2.Cada vez que se pulsa una tecla, se enciende su retroiluminación. Cuando se desactiva una función,

se apaga la retroiluminación de la tecla correspondiente.

Esta tecla se utiliza para vincular la campana (a través de Bluetooth®) con

un dispositivo inteligente y para conectarla a la red Wi-Fi doméstica, o para

desactivar el Wi-Fi/Bluetooth.

Antes de iniciar este procedimiento, asegúrese de que el ventilador y

las luces están apagados.

Pulse la tecla 3 segundos para iniciar el proceso de vinculación; si la

función Wi-Fi/Bluetooth estaba apagada, se volverá a encender. La

luz de fondo de la tecla parpadeará (15 segundos) para indicar que el

dispositivo está listo para proceder a la vinculación.

Para DESACTIVAR la función Wi-Fi/Bluetooth, pulse la tecla durante

3 segundos. Una vez que la luz de fondo de la tecla parpadea, pulse la

tecla de ENCENDIDO/APAGADO principal () durante 3 segun-

dos. La función Wi-Fi/Bluetooth y la luz de fondo de las teclas se

APAGARÁN. Para volver a ACTIVAR la función Wi-Fi/Bluetooth, pulse

la tecla durante 3 segundos.

Cuandola campana está APAGADA yno se utiliza durante 3 minutos,la

luzdefondo de lateclaWi-Fi/BluetoothseAPAGARÁautomáticamente.

Al pulsar cualquier tecla se vuelve a ENCENDER la luz de fondo.

Pararestablecerla conectividadWi-fi/Bluetooth(eliminarlosdispositivos

guardados y desconectarse de la red Wi-Fi), pulse la tecla durante

3 segundos. Una vez que la luz de fondo de la tecla parpadea, pulse

de nuevo la tecla durante 10 segundos.

Antes de conectar la campana a una red Wi-Fi, necesitará:

• Un dispositivo inteligente con la última versión del sistema operativo

iOS o Android

• El dispositivo inteligente debe tener acceso a internet y Wi-Fi y

Bluetooth deben estar activados.

• El dispositivo inteligente debe estar a menos de 5 metros (16 pies)

de la campana

• La campana debe estar dentro del alcance de la señal Wi-Fi de su

red doméstica

• El nombre de su red doméstica Wi-Fi (SSID) y su contraseña

• No debe haber ningún otro dispositivo inteligente con Bluetooth

cerca.

1. Descargue la aplicación Best Kitchen.

2. Siga las instrucciones de la aplicación.

3. Escanee el código QR que aparece a continuación si necesita más

detalles para instalar y utilizar la aplicación.

Apple y el logotipo de Apple son marcas comerciales de Apple Inc.

registradas en Estados Unidos y otros países.

App Store es una marca de servicio de Apple Inc. registrada en Estados

Unidos y otros países.

Google Play y el logotipo de Google Play son marcas comerciales

de Google LLC.

La marca y los logotipos de Bluetooth® son marcas registradas

propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas

por parte de Broan-NuTone se hace mediante licencia.

Las demás marcas y nombres comerciales pertenecen a sus

respectivos propietarios.

ACTIVACIÓN DEL MODO DE VINCULACIÓN

WI-FI/BLUETOOTH®

CONEXIÓN DE LA UNIDAD WI-FI/BLUETOOTH

Puede controlar la campana a través de su asistente vocal (Alexa o

Google Home.

Puede cambiar el nombre de la campana mediante la aplicación Alexa.

Tenga en cuenta que esto sólo cambia el nombre del dispositivo en

el entorno Alexa.

Estas son algunas de las órdenes vocales habituales de Alexa para

controlar la campana:

Alexa, enciende la campana

Alexa, apaga la campana

Alexa, enciende el ventilador de la campana

Alexa, apaga el ventilador de la campana

Alexa, pon el ventilador en la velocidad 1

Alexa, pon el ventilador en la velocidad 2

Alexa, pon el ventilador en la velocidad 3

Alexa, pon el ventilador en la velocidad 4

(campana PM600SSV únicamente)

Alexa, enciende la luz de la campana

Alexa, apaga la luz de la campana

Alexa, pon la luz de la campana en 1

Alexa, pon la luz de la campana en 2

Alexa, pon la luz de la campana en 3

(campana PM600SSV únicamente)

Diga “Oye Google” y Google comenzará a escuchar sus órdenes.

Estas son algunas de las órdenes vocales habituales de Google

para controlar la campana:

Oye Google, enciende la campana

Oye Google, apaga la campana

Oye Google, enciende el ventilador de la campana

Oye Google, apaga el ventilador de la campana

Oye Google, pon el ventilador en la velocidad 1

Oye Google, pon el ventilador en la velocidad 2

Oye Google, pon el ventilador en la velocidad 3

Oye Google, pon el ventilador en la velocidad 4

(campana PM600SSV únicamente)

Oye Google, enciende la luz de la campana

Oye Google, apaga la luz de la campana

Oye Google, pon la luz de la campana en 1

Oye Google, pon la luz de la campana en 2

Oye Google, pon la luz de la campana en 3

(campana PM600SSV únicamente)

Las actualizaciones periódicas del microprograma mejoran la

experiencia de uso de la campana. Podrá explorar las nuevas

funciones a medida que se desarrollen. Se debe crear una cuenta

de usuario de Broan para poder aprovechar las actualizaciones del

microprograma.

Cuando haya actualizaciones disponibles, se le notificará a través de

la aplicación. Aconsejamos instalar las actualizaciones cuando estén

disponibles; sólo lleva unos minutos.

Cuando el microprograma esté disponible, necesitará que:

• la campana esté conectada a su red doméstica Wi-Fi

• la aplicación Broan Kitchen esté instalada y configurada debidamente

en su dispositivo inteligente.

CONTROL VOCAL

UTILIZACIÓN DEL ASISTENTE PERSONAL,

ALTAVOZ OPANTALLA DE GOOGLE

ACTUALIZACIÓN DEL MICROPROGRAMA

UTILIZACIÓN DE LA APLICACIÓN ALEXA

ODEL ALTAVOZ OPANTALLA ALEXA

FUNCIONALIDAD WI-FI/BLUETOOTH

REINICIO DE WI-FI/BLUETOOTH

ELEMENTOS ESENCIALES PARA CONECTAR

LA UNIDAD WI-FI/BLUETOOTH

USO DEL APARATO CONECTADO

Ahora que su unidad está correctamente conectada, puede probar todas

las funcionalidades a través de la aplicación.

Incluso si no está físicamente cerca de la unidad, puede controlarla a

través de la aplicación utilizando su red Wi-Fi.

This manual suits for next models

Table of contents

Languages:

Other Richelieu Ventilation Hood manuals

Richelieu

Richelieu Island Pyramid 36 User manual

Richelieu

Richelieu Glass Slanted 30 User manual

Richelieu

Richelieu 45 0 C FM User manual

Popular Ventilation Hood manuals by other brands

Küppersbusch

Küppersbusch KD 9650.0 E Instruction booklet

Haier

Haier HHX3030 user manual

Wolf

Wolf PI363418 Specifications

Electrolux

Electrolux ERCI931SA installation manual

Swegon

Swegon CASA Tango 70 Installation instruction

Bosch

Bosch DKE 945 E GB Operating and installation instructions

KitchenAid

KitchenAid KHLU162MSS0 Installation instructions and use and care guide

Gorenje

Gorenje DU9136X-SA User instructions

V-ZUG

V-ZUG DF5 operating instructions

Pelgrim

Pelgrim BSK662RVS Instructions for use

Küppersbusch

Küppersbusch LB 632.1W Instructions for use and installation instructions

Ancona

Ancona GCT436 User's manual & installation instructions

Wolf

Wolf W302418 Planning information

ROBLIN

ROBLIN VELOURS 800 user manual

Progress

Progress PDI9075E user manual

Omega

Omega ORC97G instruction manual

VALBERG

VALBERG DH 60 EX 756C instruction manual

Zanussi

Zanussi Block 642221 Specifications

Richelieu PM400SSV Instruction manual

Popular Ventilation Hood manuals by other brands
