SUPER SIX 6"Jamb Saw
OWNER’S MANUAL
Scie de Jambage de 15,2cm SUPER SIX
MANUEL D’UTILISATION
Sierra de 15,2cm para
Recortar Jambas SUPER SIX
MANUAL DE OPERACIÓN
WARNING!
Read and understand
all instructions. Failure to
follow all instructions listed
below may result in electric shock,
fire and/or serious bodily injury.
SAVE THESE INSTRUCTIONS FOR
FUTURE REFERENCE.
AVERTISSEMENT! Lire et comprendre
toutes les directives. Le non-respect
des directives décrites ci-dessous
peut causer des chocs électriques, un
incendie ou des blessures graves.
VEUILLEZ CONSERVER CES DIRECTIVES
POUR RÉFÉRENCE ULTÉRIEURE.
¡ADVERTENCIA! Lea y comprenda todas las
instrucciones. Si no se cumplen todas las instrucciones
enumeradas a continuación se puede producir choque
eléctrico, incendio y/o lesiones físicas graves.
CONSERVE ESTAS INSTRUCCIONES PARA
CONSULTARLAS EN EL FUTURO
Double insulated
Double isolement
Doble aislamiento

GENERAL SAFETY RULES
WORK AREA: Keep your work area clean and well lit. Cluttered and dark work areas invite
accidents. Do not operate power tools in explosive atmospheres, such as in the presence of
flammable liquids, gases, or dust. Power tools create sparks which may ignite the dust or
fumes. Keep bystanders, children, and visitors away while operating a power tool. Distractions
can cause you to lose control.
ELECTRICAL SAFETY: Double insulated tools are equipped with a polarized plug (one blade
is wider than the other.) This plug will fit in a polarized outlet only one way. If the plug does not
fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to
install a polarized outlet. Do not change the plug in any way. Double insulation eliminates the
need for the three wire grounded power cord and grounded power supply system.
Avoid body contact with grounded surfaces such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is grounded.
Don’t expose power tools to rain or wet conditions. Water entering a power tool will increase
the risk of electric shock.
Do not abuse the cord. Never use the cord to carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of electric shock.
When operating a power tool outside, use an outdoor extension cord marked “W-A” or “W”.
These cords are rated for outdoor use and reduce the risk of electric shock.
PERSONAL SAFETY: Stay alert, watch what you are doing and use common sense when
operating a power tool. Do not use tools while tired or under the influence of drugs, alcohol,
or medication.
Dress properly. Do not wear loose clothing or jewelry. Contain long hair. Keep your hair,
clothing and gloves away from moving parts. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your finger on the switch or plugging in tools that have
the switch on invites accidents.
Remove adjusting keys or switches before turning the tool on. A wrench or key that is left
attached to a rotating part of the tool may result in personal injury.
Do not overreach. Keep proper footing and balance at all times. Proper footing and balance
enables better control of the tool in unexpected conditions.
TOOL USE AND CARE: Do not use tool if switch does not turn it on or off. Any tool that
cannot be controlled with the switch is dangerous and must be repaired.
Disconnect the plug from the power source before making any adjustment, changing
accessories, or storing the tool. Such preventive safety measures reduce the risk of starting the
tool accidentally.
Store idle tools out of reach of children and other untrained persons. Tools are dangerous in
the hands of untrained users.
Maintain tools with care. Keep cutting tools sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are easier to control.
Check for misalignment or binding of moving parts, breakage of parts and any other condition
that may affect the tools operation. If damaged, have the tool serviced before using. Many
accidents are caused by poorly maintained tools.
Use only accessories that are recommended by the manufacturer for your model. Accessories
that may be suitable for one tool may become hazardous when used on another tool.
SERVICE: Tool service must be performed only by qualified repair personnel. Service or
maintenance performed by unqualified personnel could result in a risk of injury.
When servicing a tool, use only identical replacement parts. Follow instructions in the
maintenance section of this manual. Use of unauthorized parts or failure to follow maintenance
instructions may create a risk of electric shock or injury.
Hold tool by insulated gripping surfaces when performing an operation where the cutting tools
may contact hidden wiring or its own cord. Contact with a “live wire” will make exposed metal
parts of the tool “live” and shock the operator.
SAFETY SWITCH: For your safety, and to comply with safety regulations, the switch on the
10-46 6" Jamb Saw DOES NOT LOCK in the “on” position. The motor will turn off when the
switch is released.

GENERAL SAFETY RULES CONTINUED
MAINTENANCE: After use, check tool to keep it in top condition.
1. Clean out accumulated dust.
2. Check the brushes periodically for wear and replace both brushes when either is worn to
about 1/3 in length.
DO NOT MAKE ANY ADJUSTMENT WHILE THE MOTOR IS IN MOTION!
WARNING:
KEEP SAFETY GUARDS IN PLACE TO AVOID POSSIBLE SERIOUS INJURY!
Never cover, nor allow dust to accumulate in air vents since they must always be open for
proper motor cooling.
Always remove the electric cord from the power supply before changing brushes, lubricating
or when working on the unit, to avoid possible serious injury.
To assure safety and reliability all repairs with the exception of external accessible brushes
should be performed by an Authorized Service Center or other qualified
Service Organization.
PRODUCT SPECIFIC SAFETY WARNINGS
1. The Roberts 10-46 SUPER SIX Jamb Saw is manufactured for the specific use of trimming
wood door jambs and base molding by professional flooring installation craftsmen only! It
can cause bodily harm if used improperly or if operated by inexperienced persons.
2. Do not use this product for any purpose other than stated in these instructions.
3. Never operate this saw “freehand”.
4. Always wear eye protection and gloves. It is recommended that safety goggles which are
fully enclosed and contact your forehead and cheeks be worn to prevent injury. Do not wear
loose clothing. Dust masks are recommended.
5. Unplug the Roberts 10-46 SUPER SIX 6" Jamb Saw when not in use. Store it in the custom
molded case.
6. Keep blade safety guards installed at all times.
7. Avoid hitting nails, screws, masonry, tile or other hard materials. Keep work area clear of
tools and scraps.
a. These materials can cause dangerous chips and debris to be ejected from the saw.
b. The blade will be damaged or dulled. Teeth can be broken or bent, requiring
replacement of the blade.
c. Check jambs and base moldings carefully to locate nails or other fasteners so they can
be removed or avoided during trimming.
8. Do not use this or any electric tool on wet floors or near standing water.
9. Make sure blade retaining nut and handle retaining nuts are tightened securely
before operating.
10. Do not use masonry or diamond blades in this saw. Cutting tile, bricks, or masonry creates
abrasive dust, which can damage the gears and ball bearings. Product warranty is VOID if
the Roberts 10-46 SUPER SIX 6" Jamb Saw is used to cut masonry.

ASSEMBLY AND BLADE CHANGING
1. Make sure the saw is unplugged.
2. Insert the blade retaining nut into the saw blade arbor hole,
so the blade retainer is securely seated in the blade.
*Make sure the blade teeth are facing the direction of rotation
(counterclockwise viewed from the bottom).
3. Screw the blade retainer nut, with the saw blade
centered, onto the saw arbor shaft. When the nut is
finger tight, check that the blade is centered and fully seated.
4. Depress the black arbor lock knob on the top of the saw motor
head to engage and lock the arbor.
5. Using the spanner wrench (with two extended pins), turn the
retainer nut clockwise until the retainer nut is tight on the shaft.
6. Attach the plastic handle, using the two 3/8" diameter bolts. Put the lock washers between the
outside of the handle and under the bolt head. Tighten both bolts with the open end wrench
provided. Make sure the handle is secure before using the Roberts 10-46 SUPER SIX
6" Jamb Saw.
OPERATING THE ROBERTS 10-46 SUPER SIX 6" JAMB SAW
1. Make sure you have read all safety instructions before operating.
2. Make sure the saw is unplugged. Make sure the safety guard and handle are
attached securely, and that you are wearing protective goggles.
3. Check for nails, screws, masonry or other hard material in the area you want to
cut. Remove all such material and debris from the cutting area.
4. Determine the amount of material you need to remove from the bottom of the
jamb and draw a scribe line on the door jamb.

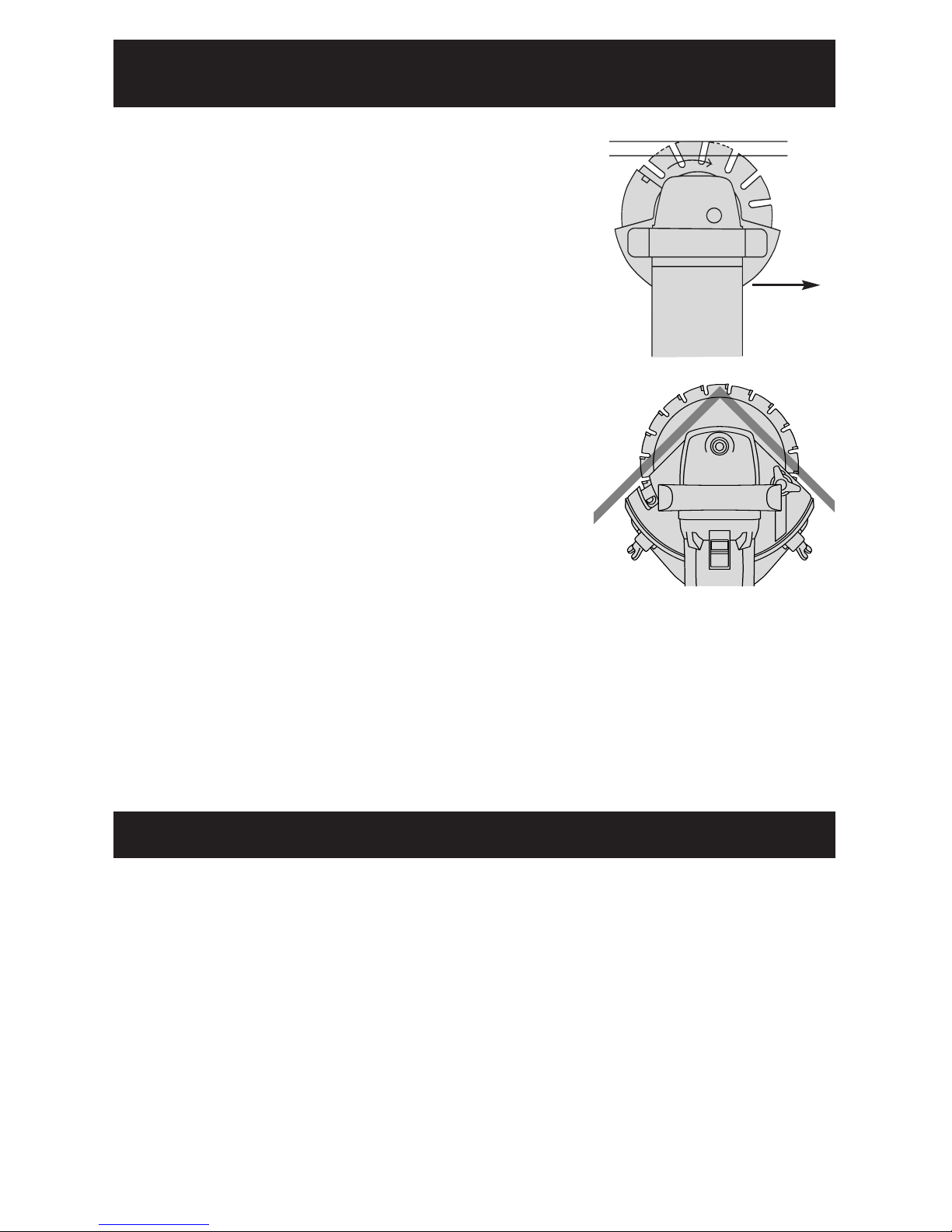

5. Loosen the three wing nuts on the adjustment skirt.
a. Set the base of the adjustment skirt on the floor and adjust the saw so the TOP of the
blade is even with the scribe mark on the jamb. You can also measure the distance
from the floor to your scribe line with a ruler, then set the Roberts 10-46 SUPER SIX
Jamb Saw height against the ruler. Remember to measure to the top of the saw blade.
b. Tighten the wing nuts enough to hold the adjustment skirt firmly in the saw body.
c. Check the inside of the adjustment skirt to make sure the saw body is parallel to the
index lines inside the skirt. This step is important to prevent “binding” of the blade
against the material you are cutting.
d. If the adjustment skirt is parallel, tighten the wing nuts securely.
e. Double check your saw height adjustment against the scribe mark on your work.
f. DO NOT allow the blade to contact the floor or substrate material. This can damage the
blade, and the floor, and place excess loads on the motor.
6. Set the depth guide by loosening the screw knob on the adjustment tab. Set the depth guide
to allow the saw blade to cut the depth needed to just CLEAR your jamb or base molding.
a. Deeper cuts will cause damage to plaster or wall board, and will create excessive dust.
This will also cause excessive wear to your saw blade.
b. Plaster dust will cause excess wear to the gears and bearings in the power unit.
7. Plug the electrical cord into a 120V outlet or extension cord.
Place the saw on the floor.
8. Grasp the saw firmly and push the saw into the wood and
move the saw parallel to the to the floor to cut the jamb
9. Limit the depth of your cut to the thickness of the
base material to minimize the chance of hitting nails,
drywall, plaster, etc.
10. For your safety, and to comply with safety regulations,
the switch on the Roberts 10-46 SUPER SIX 6" Jamb
Saw DOES NOT LOCK in the “on” position. The motor
will turn off when the switch is released.
ROBERTS 10-46 SUPER SIX JAMB SAW INSTRUCTIONS

ROBERTS 10-46 SUPER SIX 6" JAMB SAW
INSTRUCTIONS CONTINUED
REGARDING WOOD BASE MOLDINGS
While some flooring installers trim wood base molding with
jamb saws, it is not a recommended practice.
Professional Flooring and Trade Associations recommend that the base molding be removed
then replaced after the new floor is installed. This results in a better looking installation and
preserves the height and appearance of the base molding. Should you choose to trim the wood
base molding with the jamb saw, be especially careful to avoid embedded finishing nails.
Make sure you have a flat, even, smooth surface to support the saw base plate as you cut the
base molding. Never run the saw over carpeting or pad. Do not allow the blade to contact the
floor or substrate! This will overload the motor, and damage the blade.
REGARDING DOOR TRIMMING
ALWAYS remove doors, and cut evenly with a table saw or circular saw. It is not recommended
practice to cut doors with a jamb saw.
NOTE: ALWAYS feed the saw to your RIGHT so
the blade teeth advance into the wood. If the
saw is moved to your left, it could result in
“kickback” and loss of control of the saw,
which can result in damage to the material or
personal injury. Move the saw slowly and
evenly through the material. Hold the saw
firmly and keep it firmly on the floor as you cut
through the material.
Motor Unit: Current: 120 V, 60 Hz
No Load Speed: 7,000 RPM
Arbor Diameter: 5/8" (16mm)
Blade Adapter Diameter: 20mm
Ball and Needle Bearings: Spiral ground gears
for smooth, quiet operation
Blade: Diameter: 63⁄16"
Teeth: 20, carbide
Width of Teeth: .080 (approx 1/12")
Arbor Size: 20mm
Saw: Saw Assembly: Diecast and machined aluminum
Height Adjustment Range: "Flush" to 11⁄16"
SPECIFICATIONS
CUTTING INSIDE CORNERS
1. The Roberts 10-46 SUPER SIX Jamb Saw will cut completely
though 90° corners in base moldings up to 1/2" thick. The depth
gauge must be removed, and the motor must be unplugged
while removing the depth gauge.
2. Set the height adjustment skirt to the proper level.
3. Turn the saw on, and advance the blade slowly into the
base, to the left of the corner. Move the saw evenly and
steadily to the RIGHT, and carefully into the corner. Maintain
your depth of cut so you do not cut more than the thickness
of the wood base molding. Note: With the blade fully
inserted into the corner, the depth of cut will be slightly
deeper than needed to fully cut 1/2" thick wood
base molding.
Wall Board
Base
Move Saw
This
Direction
Only
ON
OFF

ROBERTS 10-46
SUPER SIX 6" JAMB SAW
REPLACEMENT PARTS LIST
Part Description
10-46-01 Handle
10-46-02 Spanner Wrench
10-46-03 Depth Gauge
10-46-04 Return Spring (3 pack)
10-46-05 Screws, Spacers, Spring
(2 pack)
10-46-07 Handle Bolt & Lock Washer
10-46-08 Mounting Body
10-46-09 Height Adjustment Skirt
10-46-10 Screw Knob, Washer for
Depth Gauge
Part Description
10-46-11 Safety Guard
10-46-12 Return Spring (100 Bulk Pack)
Not Shown
10-46-14 Snap Ring
10-46-16 Blade Retainer Nut
10-46-17 Arbor Spacer
10-46-18 Motor Unit
10-46-19 Mounting Screws (4 pack)
10-46-20 Replacement Switch
10-46-21 Carbon Brushes (2)
10-47 6-3/16" (158mm) Cupped Arbor,
Carbide Tip Saw Blade

RÈGLES GÉNÉRALES DE SÉCURITÉ
ZONE DE TRAVAIL: Garder la zone de travail propre et bien éclairée. Les zones de travail
encombrées et sombres invitent les accidents. Ne pas faire fonctionner des outils électriques
dans des atmosphères explosives, tel qu’en présence de liquides, de gaz ou de poussières
inflammables. Les outils électriques créent des étincelles qui risquent d’enflammer la poussière
ou la fumée. Garder les tiers, les enfants et les visiteurs loin de l’utilisateur qui fait fonctionner
un outil électrique. Des distractions peuvent lui faire perdre le contrôle.
SÉCURITÉ ÉLECTRIQUE: Les outils à double isolement sont munis d’une fiche polarisée
(une pale est plus large que l’autre). Cette fiche ne pourra entrer dans une prise de courant
polarisée que d’une seule façon. Si la fiche n’entre pas complètement dans la prise, retourner la
fiche. Si elle n’entre toujours pas, communiquer avec un électricien qualifié pour faire installer
une prise de courant polarisée. Ne pas modifier la prise d’aucune façon. Le double isolement
élimine le besoin d’un cordon d’alimentation mis à la terre à trois conducteurs et d’un système
d’alimentation électrique mis à la terre.
Éviter que le corps n’entre en contact avec les surfaces mises à la terre, telles que les conduits,
les radiateurs, les cuisinières et les réfrigérateurs. Il y a un risque accru d’électrocution si votre
corps est mis à la terre.
Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Une entrée d’eau
dans un outil électrique augmente le risque d’électrocution.
Ne pas maltraiter le cordon. Ne jamais l’utiliser pour transporter les outils ou pour retirer la
fiche de la prise de courant. Garder le cordon loin de toute source de chaleur, d’arêtes vives ou
de pièces en mouvement. Remplacer les cordons endommagés immédiatement car ils
augmentent le risque d’électrocution.
Lors de l’utilisation d’un outil électrique à l’extérieur, utiliser un cordon de rallonge portant
l’inscription “W-A” ou “W”. Ces cordons sont qualifiés pour utilisation à l’extérieur et réduisent
le risque d’électrocution.
SÉCURITÉ PERSONNELLE: Rester vigilant, garder les yeux bien ouverts et faire preuve de
bon sens lors de l’utilisation d’un outil électrique. Ne pas utiliser des outils lorsque vous êtes
fatigué ou sous l’influence de drogues, d’alcool ou de médicaments.
Porter des vêtements appropriés. Ne pas porter de vêtements amples ou des bijoux. Attacher
les cheveux longs. Garder les cheveux, les vêtements et les gants loin des pièces en
mouvement. Éviter les démarrages accidentels. S’assurer de mettre l’interrupteur à la position
d’arrêt avant de brancher l’appareil. Transporter l’outil tout en gardant le doigt sur l’interrupteur
ou brancher des outils dont l’interrupteur est en position de marche risque de causer
des accidents.
Retirer les clés de réglage ou les interrupteurs avant de mettre l’outil en marche. Une clé qui
demeure fixée à une pièce rotative de l’outil peut causer des blessures.
Ne pas tendre les bras trop loin. Garder les pieds bien au sol et un bon équilibre en tout temps.
Cela permet de mieux contrôler l’outil dans des conditions imprévues.
UTILISATION ET ENTRETIEN DE L’OUTIL: Ne pas utiliser l’outil si l’interrupteur ne
réussit pas à le mettre en marche ou à l’arrêter. Tout outil qui ne peut pas être contrôlé par
l’interrupteur est dangereux et doit être réparé.
Débrancher la fiche de la source d’alimentation avant d’effectuer tout réglage, de remplacer des
accessoires ou de ranger l’outil. Ces mesures de sécurité préventives réduisent les risques de
mise en marche accidentelle de l’outil.
Ranger les outils non utilisés hors de la portée des enfants et de toute autre personne non
formée. Les outils sont dangereux lorsqu’ils sont dans les mains d’utilisateurs non formés.
Entretenir l’outil avec soin. Garder les outils de coupe bien aiguisés et propres. Les outils
entretenus correctement avec des lames bien aiguisées sont moins susceptibles de rester pris et
sont plus faciles à contrôler.
Vérifier que les pièces soient bien alignées et non bloquées, qu’il n’y ait pas de pièces brisées
et qu’il n’y ait aucun autre problème qui puisse nuire au fonctionnement de l’outil. En cas de
dommage, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont causés par des
outils mal entretenus.
N’utiliser que les accessoires recommandés par le fabricant pour votre modèle d’outil. Les
accessoires qui conviennent à un outil peuvent devenir dangereux lorsqu’ils sont utilisés avec
un autre outil.

RÈGLES GÉNÉRALES DE SÉCURITÉ MAINTENU
SERVICE: La révision de l’outil ne doit être effectuée que par le personnel de service qualifié.
La révision ou l’entretien effectués par des personnes non qualifiées pourrait entraîner des
risques de blessures.
Lors de la révision d’un outil, n’utiliser que des pièces de rechange identiques. Suivre les
instructions qui se trouvent dans le chapitre sur l’entretien de ce manuel. L’utilisation de pièces
non autorisées ou le non-respect des instructions d’entretien peuvent créer des risques
d’électrocution ou de blessures.
Tenir l’outil par les surfaces de prise isolées lors d’une opération où l’outil de coupe risque
d’entrer en contact avec des fils cachés ou son propre cordon. Tout contact avec un fil sous
tension rendra les pièces métalliques exposées de l’outil “sous tension” et
électrocuter l’utilisateur.
INTERRUPTEUR: Pour votre sécurité et pour vous conformer aux règles de sécurité,
l’interrupteur de la scie de jambage NE SE VERROUILLE PAS en position «marche». Le moteur
se coupe lorsque l’interrupteur est relâché.
ENTRETIEN: Après l’utilisation, examiner l’outil pour le garder en parfait état.
1. Nettoyer l’accumulation de poussière.
2. Vérifier les brosses périodiquement pour tout signe d’usure et remplacer les deux brosses
lorsque l’une ou l’autre est usée jusqu’à environ 1/3 de sa longueur.
NE PAS EFFECTUER DE RÉGLAGES LORSQUE LE MOTEUR EST EN MARCHE!
AVERTISSEMENT:
GARDER LES DISPOSITIFS DE PROTECTION EN PLACE AFIN D’ÉVITER TOUT RISQUE DE
BLESSURE GRAVE!
Ne jamais couvrir ni permettre à la poussière de s’accumuler dans les soupapes d’évacuation d’air
puisque des dernières doivent toujours être ouvertes pour permettre au moteur de se refroidir.
Toujours retirer le cordon électrique de la source d’alimentation avant de remplacer les brosses, de
lubrifier ou d’effectuer une réparation sur l’outil en vue d’éviter toute blessure grave.
En vue d’assurer la sécurité et la fiabilité de toutes les réparations, sauf pour les brosses accessibles de
l’extérieur, elles doivent être effectuées par un centre de service autorisé ou toute autre organisation de
service qualifiée.
AVERTISSEMENTS DE SÉCURITÉ SPÉCIFIQUES
AU PRODUIT
1. Scie de Jambage de 15,2cm SUPER SIX Roberts 10-46 est conçue pour être utilisée pour
ébarber les jambages de porte et les plinthes en bois par les installateurs de planchers
professionnels seulement! Elle peut causer des blessures si elle n’est pas utilisée
correctement ou par des personnes inexpérimentées.
2. Ne pas utiliser ce produit pour toute autre tâche que celle indiquée dans ces instructions.
3. Ne jamais faire fonctionner cette scie “à main levée”.
4. Toujours porter des lunettes protectrices et des gants. Le port de lunettes de sécurité qui
sont entièrement fermées et qui touchent au front et aux joues est recommandé en vue
d’éviter des blessures. Ne pas porter des vêtements amples. Il est également recommandé
de porter un masque de poussière.
5. Débrancher la Scie de Jambage de 15,2cm SUPER SIX Roberts 10-46 lorsqu’elle n’est pas
utilisée. La ranger dans l’étui moulé fourni à cet effet.
6. Garder les protecteurs de lame en position en tout temps.
7. Éviter d’entrer en contact avec des clous, des vis, de la maçonnerie, des carreaux ou tout
autre matériau dur. Garder la zone de travail libre d’outils et de rebuts.
a. Ces matériaux peuvent causer l’éjection de copeaus et débris hors de la scie.
b. La lame sera endommagée et émoussée. Les dents risques de se briser ou de se plier,
exigeant ainsi le remplacement de la lame.
c. Examiner les jambages et les plinthes avec soin pour repérer les clous ou les autres
attaches afin de les enlever ou de les éviter pendant l’ébarbage.
8. Ne pas utiliser ce produit ou tout outil électrique sur des planchers humides ou près de
l’eau stagnante.
9. S’assurer que l’écrou de retenue de la lame et que les écrous de retenue de la poignée
soient bien serrés avant de faire fonctionner l’outil.
10. Ne pas utiliser de lames à tranchant au diamant ou de lames de maçonnerie pour cette scie.
Couper des carreaux, des briques ou de la maçonnerie crée une poussière abrasive qui
pourrait endommager les engrenages et les roulements à bille. La garantie du produit est
ANNULÉE si la Scie de Jambage de 15,2cm SUPER SIX Roberts 10-46 est utilisé pour
couper la maçonnerie.

MONTAGE ET REMPLACEMENT DE LA LAME
1. S’assurer que la scie soit débranchée.
2. Insérer l’écrou de retenue de la lame dans le trou du mandrin de la lame
de façon à ce que le dispositif de retenue de la lame soit bien appuyé
dans la lame.
*S’assurer que les dents de scie soient dirigées en direction de la rotation
(dans le sens antihoraire si l’on regarde à partir du bas).
3. Visser l’écrou de retenue de la lame, tout en gardant la lame bien au
centre, sur la tige du mandrin de la scie. Lorsque l’écrou est serré,
s’assurer que la lame soit bien centrée et bien appuyée.
4. Déprimer la touche de verrouillage noire du mandrin située sur la
partie supérieure de la culasse du moteur de la scie pour enclencher
et verrouiller le mandrin.
5. Au moyen de la clé à écrous (avec deux tiges allongées), tourner l’écrou
de retenue dans le sens horaire jusqu’à ce qu’il soit serré sur la tige.
6. Fixer la poignée en plastique au moyen de deux boulons de 9mm de diamètre. Placer les rondelles
de blocage entre l’extérieur de la poignée et sous la tête du boulon. Serrer les deux boulons avec la
clé à fourche fournie. S’assurer que la poignée soit bien fixée avant d’utiliser la Scie de Jambage de
15,2cm SUPER SIX Roberts 10-46
FONCTIONNEMENT DE LA SCIE DE JAMBAGE DE 15,2CM SUPER SIX
ROBERTS 10-46
1. S’assurer d’avoir lu toutes les consignes de sécurités avant de faire fonctionner l’outil.
2. S’assurer que la scie soit débranchée. S’assurer que le Protecteur de Lame et la poignée
soient bien fixés et de porter des lunettes de sécurité.
3. Repérer les clous, les vis, la maçonnerie ou tout autre matériau dur dans la région à
couper. Retirer tous ces objets et débris avant de couper.
4. Déterminer la quantité de matériau à éliminer à partir de la partie inférieure du jambage
et tracer une ligne sur le cadre de porte.
5. Desserrer les trois vis à oreilles situées sur le tablier de réglage.
a. Déposer la base du tablier de réglage sur le sol et régler la scie de façon à ce que la partie
SUPÉRIEURE de la lame soit au même niveau que la ligne tracée. On peut également mesurer
la distance du plancher jusqu’à la ligne tracée avec une règle, puis régler la hauteur de la
Scie de Jambage de 15,2cm SUPER SIX Roberts 10-46 et de dégagement selon la règle.
Ne pas oublier de mesurer jusqu’à la partie supérieure de la lame.
b. Serrer les vis à oreilles suffisamment pour qu’elles tiennent le tablier de réglage fermement
en place dans le boîtier de la scie.
c. Vérifier l’intérieur du tablier de réglage pour s’assurer que le boîtier de la scie soit parallèle
aux lignes d’indice qui se trouvent à l’intérieur du tablier. Cette étape est importante pour
empêcher la lame de se “prendre” dans le matériau que vous allez couper.
d. Si le réglage du tablier est parallèle, serrer les vis à oreilles fermement.
e. Vérifier à nouveau le réglage de la hauteur de la scie contre la ligne tracée.
f. NE PAS laisser la lame entrer en contact avec le sol ou le substrat. Ceci pourrait endommager
la lame et le sol et placer des charges excessives sur le moteur.
6. Régler le guide de profondeur en desserrant le bouton des languettes d’ajustement. Régler le guide
de profondeur pour permettre à la lame de la scie de couper à la profondeur nécessaire pour
DÉGAGER simplement le jambage ou les plinthes.
a. Les coupes plus profondes endommageront le plâtre ou le mur et créeront une poussière
excessive tout en usant inutilement votre lame de scie.
b. La poussière du plâtre provoquera une usure supplémentaire
des engrenages et des roulements du bloc moteur.
7. Brancher le cordon dans une prise de courant de 120 volts ou dans
un cordon de rallonge. Déposer la scie à plat sur le sol.
8. Agripper la scie fermement et la pousser dans le bois puis
la déplacer de façon parallèle au sol pour couper
le jambage.
9. Limiter la profondeur de la coupe à l’épaisseur du
matériau de base en vue de minimiser les chances
d’accrocher des clous, les murs secs, le plâtre, etc.
10. Pour votre sécurité et pour vous conformer aux règles de
sécurité, l’interrupteur de la Scie de Jambage de 15,2cm
SUPER SIX Roberts 10-46 NE SE VERROUILLE PAS en
position «marche». Le moteur se coupe lorsque
l’interrupteur est relâché.
MODE D'EMPLOI DE LA SCIE DE JAMBAGE DE
15,2CM SUPER SIX ROBERTS 10-46

MODE D'EMPLOI DE LA SCIE DE JAMBAGE DE
15,2CM SUPER SIX ROBERTS 10-46 MAINTENU
EN CE QUI CONCERNE LES PLINTHES EN BOIS
Bien que certains installateurs coupent les plinthes en bois
avec des scies de jambage, cela n’est pas un usage recommandé.
Les Associations Commerciales et d’Installation de Planchers
Professionnelles recommandent d’enlever les plinthes, puis de les
remplacer après avoir posé le nouveau plancher. Cela donne lieu à une meilleure installation et
maintient la hauteur et l’apparence des plinthes. Si toutefois vous décidiez de couper les
plinthes avec la scie de jambage, prendre soin d’éviter les clous de finition encastrés.
S’assurer d’avoir une surface plate, uniforme et lisse pour soutenir la plaque de base de la scie
pendant la coupe des moulures. Ne jamais passer la scie sur du tapis ou de la thibaude.
Lors de la coupe des coins intérieurs, l’utilisation d’un ciseau à bois ou d’un couteau universel
est habituellement requise pour éliminer la moulure au complet.
EN CE QUI CONCERNE LES GARNITURES DE PORTE
TOUJOURS Retirer les portes et couper uniformément avec une scie circulaire ou une scie à
table. Il n’est pas recommandé de couper les portes avec une scie de jambage.
REMARQUE: TOUJOURS alimenter la scie vers la DROITE
de façon à ce que les dents de scie avancent dans le bois.
Si la scie est déplacée vers la gauche, cela pourrait
produire un effet de recul et une perte de contrôle de la
scie, ce qui pourrait ensuite endommager le matériau ou
causer des blessures. Déplacer la scie lentement et
uniformément à travers le matériau. Agripper la scie
fermement et la tenir sur le sol tout en coupant le matériau.
Moteur: Courant: 120 V, 60 Hz
Vitesse à Vide: 10,000 tr/min
Diamètre du Mandrin: 16mm
Diamètre de l’Adaptateur de Lame: 20mm
Roulements à Bille et à Aiguille: Engrenage rectifié en spirale pour un
fonctionnement sans heurt et silencieux
Lame: Diamètre: 15,8cm
Dents: 20, en carbure
Largeur des Dents: 2mm (environ 1/12 po.)
Grosseur du Mandrin: 20mm
Scie: Montage de la Scie: Boîtier moulé et aluminium usiné
Étendue du Réglage de la Hauteur: “D’affleurage” a 2,6cm
SPÉCIFICATIONS
COUPER LES ANGLES RENTRANTS
1. La Scie de Jambage de 15,2cm SUPER SIX Roberts 10-46 coupera
entièrement les coins à 90° dans les plinthes jusqu’à 1,2cm
d’épaisseur. Il faut retirer la jauge de profondeur et débrancher
le moteur en retirant la jauge.
2. Régler le tablier de réglage de hauteur au bon niveau.
3. Mettre la scie en marche et avancer lentement la lame dans la
plinthe vers la GAUCHE du coin. Déplacer la scie de manière
uniforme et constante vers la DROITE et avec soin dans le coin.
Maintenir votre profondeur de coupe pour ne pas couper plus
que l’épaisseur de la plinthe en bois. Remarque: Si la lame est
entièrement insérée dans le coin, la profondeur de coupe sera
un peu plus profonde que nécessaire pour couper une plinthe
de 1,2cm d’épaisseur.
Mur
Plinthes
Déplacer
Dans ce
Sens
Seulement
ON
OFF

ROBERTS 10-46
SCIE DE JAMBAGE DE 15,2CM SUPER SIX
LISTE DES PIÈCES DE RECHANGE
Part Description
10-46-01 Poignées
10-46-02 Clé à Écrous
10-46-03 Jauge de Profondeur
10-46-04 Ressort de Rappel (3)
10-46-05 Vis, Suspension
(Paquet de 2)
10-46-07 Bille à Manches d’Outils
et Rondelle
10-46-08 Corps de Montage
10-46-09 Tablier de Réglage
10-46-10 Vis Bouton, Rondelle pour
Jauge de Profondeur
Part Description
10-46-11 Dispositif de Protection
10-46-12 Ressort de Rappel (Non illustré)
(Paquet de 100 en Gros)
10-46-14 Bague à Ressort
10-46-16 Écrou de Retenue
de Lame
10-46-17 Arbre d’Éspacement
10-46-18 Bloc Moteur
10-46-19 Vis de Montage (4)
10-46-20 Interrupteur de rechange
10-46-21 Brosses de carbone (2)
10-47 15,7cm Arbre Arrondie, Lame
de Scie à Pointe au Carbure

REGLAS GENERALES DE SEGURIDAD
ÁREA DE TRABAJO: Mantenga el área de trabajo limpia y bien iluminada. Las zonas
desordenadas y oscuras generan accidentes. No opere herramientas eléctricas en ambientes
explosivos, como por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las
herramientas eléctricas generan chispas que pueden encender el polvo o los vapores. Mantenga
alejados a los observadores, los niños y los visitantes mientras opere una herramienta eléctrica.
Las distracciones pueden hacerle perder el control.
SEGURIDAD ELÉCTRICA: Las herramientas con doble aislamiento cuentan con un enchufe
polarizado (una pata es más ancha que la otra). Este enchufe calza en un toma corrientes
polarizado de una sola forma. Si el enchufe no encaja completamente en el toma corrientes,
invierta la posición del enchufe. Si aún así no calza, solicite a un electricista matriculado que
instale un toma corrientes polarizado. No modifique el enchufe de ninguna manera. El
aislamiento doble elimina la necesidad de tener un cable de tres hilos con conexión a tierra y un
sistema de alimentación eléctrica con conexión a tierra.
Evite que su cuerpo entre en contacto con superficies conectadas a tierra tales como tuberías,
radiadores, estufas y refrigeradores. Si su cuerpo está conectado a tierra existe un mayor riesgo de
choque eléctrico.
No exponga las herramientas eléctricas a la lluvia ni a la humedad. Si entra agua en una
herramienta eléctrica, aumenta el riesgo de choque eléctrico.
No maltrate el cable. Nunca use el cable para llevar las herramientas ni desenchufarlas.
Mantenga el cable alejado del calor, el aceite, los bordes filosos o las partes móviles. Cambie
inmediatamente el cable si está dañado. Los cables dañados aumentan el riesgo de
choque eléctrico.
Al operar una herramienta eléctrica en exteriores, use un cable de extensión para exteriores
marcado “W-A” o “W”. Estos cables están aprobados para uso en exteriores y reducen el
riesgo de choque eléctrico.
SEGURIDAD PERSONAL: Al operar una herramienta eléctrica, permanezca atento, observe
lo que hace y use el sentido común. No use las herramientas si está cansado o bajo la
influencia de drogas, alcohol o medicamentos.
Use la vestimenta apropiada. No use ropas sueltas ni joyas. Sujete el cabello largo. Mantenga
el cabello, la vestimenta y los guantes alejados de las partes móviles. Evite un arranque
accidental. Asegúrese de que el interruptor esté apagado antes de enchufar la herramienta.
Llevar las herramientas con un dedo en el interruptor o enchufar herramientas con el
interruptor encendido provoca accidentes.
Retire las llaves o interruptores de ajuste antes de encender la herramienta. Una llave o tenaza
que quede en contacto con una parte rotatoria puede provocar lesiones.
No se incline demasiado. Manténgase bien afirmado y conserve el equilibrio en todo momento.
Si está bien afirmado y conserva el equilibrio podrá controlar mejor la herramienta en
condiciones inesperadas.
USO Y CUIDADO DE LA HERRAMIENTA: No use la herramienta si el interruptor no
enciende o no apaga. Toda herramienta que no pueda ser controlada con el interruptor es
peligrosa y debe ser reparada.
Desconecte el enchufe de la fuente de alimentación antes de hacer cualquier ajuste, cambiar
accesorios o guardar la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de
que la herramienta arranque accidentalmente.
Guarde las herramientas que no se usen fuera del alcance de los niños y de personas no
capacitadas. Las herramientas son peligrosas en manos de usuarios inexpertos.
Mantenga las herramientas con cuidado. Mantenga las herramientas de corte afiladas y limpias.
Las herramientas mantenidas correctamente con bordes cortantes afilados corren menos riesgo
de atascarse y son más fáciles de controlar.
Controle que las partes móviles no se atasquen ni estén desalineadas, que no haya partes rotas
y que no exista ninguna otra condición que pueda afectar el funcionamiento de la herramienta.
En caso de daño, envíe la herramienta para servicio técnico antes de usarla. Muchos accidentes
son provocados por herramientas mal mantenidas.
Use solamente accesorios recomendados por el fabricante para su modelo. Los accesorios que
pueden ser apropiados para una herramienta pueden resultar peligrosos si se los usa en otra.

REGLAS GENERALES DE SEGURIDAD CONT.
SERVICIO TÉCNICO:Solamente personal de servicio técnico calificado debe realizar el
servicio y la reparación de la herramienta. El servicio técnico o mantenimiento realizado por
personal no calificado puede tener como consecuencia el riesgo de lesiones.
Al hacer el servicio técnico de una herramienta, use exclusivamente piezas de repuesto
idénticas. Siga las instrucciones en la sección de mantenimiento de este manual. El uso de
piezas no autorizadas o la omisión de seguir las instrucciones de mantenimiento puede crear un
riesgo de choque eléctrico o lesiones.
Sostenga la herramienta por las superficies de agarre aisladas al realizar una operación en la
cual las herramientas de corte puedan entrar en contacto con cables ocultos o con su propio
cable de alimentación. El contacto con un “cable vivo” electrificará las partes metálicas de la
herramienta que estén expuestas y provocará un choque al operador.
INTERRUPTOR: Para su seguridad, y para cumplir con las reglamentaciones de seguridad,
el interruptor de la Sierra de 15,2cm para Recortar Jambas SUPER SIX Roberts 10-46 NO SE
TRABA en la posición “on” (encendida). El motor se apaga al soltar el interruptor.
MANTENIMIENTO: Luego de usarla, inspeccióne la herramienta para mantenerla en
óptimas condiciones.
1. Limpie el polvo acumulado.
2. Inspeccióne el desgaste de los cepillos periódicamente y cambie ambos cepillos cuando
cualquiera de ellos esté desgastado hasta alrededor de 1/3 de su largo.
¡NO HAGA NINGÚN AJUSTE CON EL MOTOR EN MOVIMIENTO!
ADVERTENCIA:
¡MANTENGA COLOCADAS LAS PROTECCIONES DE SEGURIDAD PARA EVITAR POSIBLES
LESIONES GRAVES!
Nunca cubra ni permita que se acumule polvo en los orificios de ventilación ya que siempre deben estar
abiertos para permitir el adecuado enfriamiento del motor.
Desenchufe siempre el cable de alimentación de la fuente de alimentación antes de cambiar los cepillos,
lubricar o trabajar en la unidad, a fin de evitar lesiones graves.
Para garantizar la seguridad y confiabilidad de la herramienta, todas las reparaciones, a excepción de los
cepillos externos, accesibles, deben ser realizadas por un Centro de Servicio Técnico Autorizado u otra
Organización de Servicio Técnico calificada.
ADVERTENCIAS DE SEGURIDAD ESPECÍFICAS
DE ESTE PRODUCTO
1. La Sierra de 15,2cm para Recortar Jambas SUPER SIX Roberts 10-46 está fabricada para ser usada
específicamente para recortar marcos de puertas de madera y molduras protectoras de pared
¡exclusivamente por instaladores de pisos profesionales! Puede provocar lesiones físicas si es
usada incorrectamente o es operada por personas inexpertas.
2. No use este producto para ningún fin que no sea el especificado en estas instrucciones.
3. Nunca opere esta sierra “a mano alzada”.
4. Use siempre protección ocular y guantes. Se recomienda usar gafas de seguridad totalmente
cerradas y que apoyen en la frente y en las mejillas para prevenir lesiones. No use ropas sueltas.
Se recomienda usar máscaras para polvo.
5. Desenchufe la Sierra de 15,2cm para Recortar Jambas SUPER SIX Roberts 10-46 cuando no la use.
Guárdela en su estuche individual.
6. Mantenga las protecciones de seguridad de la hoja instaladas en todo momento.
7. Evite tocar clavos, tornillos, mampostería, losetas u otros materiales duros. Mantenga el
área de trabajo libre de herramientas y restos de materiales.
a. Dichos materiales pueden hacer que salten de la sierra esquirlas y residuos peligrosos.
b. La hoja se dañará o desafilará. Se pueden romper o doblar los dientes, y será necesario
cambiar la hoja.
c. Inspeccióne los marcos de las puertas y los protectores de pared cuidadosamente para
localizar clavos y otros medios de sujeción para retirarlos o evitarlos durante el recorte.
8. No use esta herramienta eléctrica ni ninguna otra en pisos mojados o cerca de agua estancada.
9. Asegúrese de que la tuerca que retiene la hoja y las tuercas de retención de la empuñadura estén
bien ajustadas antes de operarlas.
10. No use hojas para mampostería ni hojas de diamante con esta sierra. El corte de losetas, ladrillos o
mampostería genera polvo abrasivo que puede dañar los engranajes y cojinetes. La Garantía del
Producto es NULA si se usa la Sierra de 15,2cm para Recortar Jambas SUPER SIX Roberts 10-46
para marcos de puerta para cortar mampostería.

INSTRUCCIONES PARA EL SIERRA PARA RECORTAR
JAMBAS SUPER SIX ROBERTS 10-46
MONTAJE Y CAMBIO DE LA HOJA
1. Asegúrese de que la sierra esté desenchufada.
2. Inserte la tuerca de retención de la hoja en el orificio del mandril de
sujeción de la hoja de la sierra, para que el retenedor de la hoja quede
bien asentado en la hoja.
*Asegúrese de que los dientes de la hoja estén orientados en la dirección de
rotación (vista desde abajo, en sentido inverso a las agujas del reloj).
3. Con la hoja de la sierra centrada, atornille la tuerca de retención de
la hoja al eje del mandril de sujeción de la sierra. Cuando la tuerca
esté ajustada con los dedos, controle que la hoja esté centrada y
bien asentada.
4. Presione hacia abajo la perilla negra de traba del mandril de
sujeción que se encuentra en la parte superior del cabezal del
motor de la sierra y trabe el mandril.
5. Con la llave para tuercas cilíndricas (con dos pernos salientes), gire la
tuerca de retención en la dirección de las agujas del reloj hasta que la tuerca de retención esté
ajustada sobre el eje.
6. Conecte la empuñadura de plástico usando los dos pernos con tuerca de 3/8" de diámetro. Ponga las
arandelas de seguridad entre la parte externa de la empuñadura y bajo la cabeza del perno con
tuerca. Ajuste ambos pernos con tuerca con la llave abierta provista. Asegúrese de que la
empuñadura esté bien sujeta antes de usar la Sierra de 15,2cm para Recortar Jambas SUPER SIX
Roberts 10-46.
FONCTIONNEMENT DE SIERRA DE 15,2CM PARA RECORTAR JAMBAS
SUPER SIX ROBERTS 10-46
1. Asegúrese de haber leído todas las instrucciones antes de operar la herramienta.
2. Asegúrese de que la sierra esté desenchufada. Compruebe que la Protección de
Seguridad y la empuñadura estén bien asegurados y use gafas de seguridad.
3. Controle que no haya clavos, tornillos, mampostería ni otros materiales duros en la
zona que desea cortar. Retire todos los materiales de este tipo y los residuos de la
zona de corte.
4. Determine la cantidad de material que necesita retirar de la parte inferior del marco de
la puerta y trace una línea en el marco con un marcador de corte.
5. Afloje las tres tuercas de mariposa del elemento de ajuste.
a. Apoye la base del elemento de ajuste en el piso y ajuste la sierra para que la parte SUPERIOR
de la hoja quede a nivel de la marca trazada en el marco. También puede medir la distancia
desde el piso hasta la marca con una regla y luego ajustar la altura de la Sierra de 15,2cm para
Recortar Jambas SUPER SIX Roberts 10-46 guiándose por la regla. Recuerde medir hasta la
parte superior de la hoja de la sierra.
b. Ajuste las tuercas de mariposa lo suficiente para sostener el elemento de ajuste firmemente en
el cuerpo de la sierra.
c. Controle la parte interna del elemento de ajuste para asegurarse de que el cuerpo de la sierra
esté paralelo a las líneas indicadoras dentro del elemento. Este paso es importante para
prevenir que la hoja se “atasque” contra el material que está cortando.
d. Si el elemento de ajuste está paralelo, ajuste las tuercas de mariposa.
e. Controle nuevamente el ajuste de la altura de la sierra contra la marca trazada en la pieza.
f. NO permita que la hoja entre en contacto con el piso ni con el material del sustrato. Esto puede
dañar la hoja y el piso, y generar cargas excesivas para el motor.
6. Ajuste la guía de profundidad aflojando la perilla de las aletas de ajuste. Ajuste la guía de
profundidad para permitir que la hoja de la sierra corte la profundidad necesaria para apenas
PASAR el marco de la puerta o la moldura protectora de pared.
a. Los cortes más profundos dañarán el yeso o el revestimiento de la pared y generarán una
cantidad excesiva de polvo. Esto también desgastará
excesivamente la hoja de su sierra.
b. El polvo de yeso provocará el desgaste excesivo de los
engranajes y los cojinetes de la unidad eléctrica.
7. Enchufe el cable de alimentación en una toma de corriente de
120V o un cable de extensión. Apoye la sierra plana en el piso.
8. Sujete la sierra firmemente y empújela hacia la madera,
moviéndola en forma paralela al piso para cortar el marco
de la puerta.
8. Limite la profundidad del corte al espesor del material
base para minimizar las posibilidades de tocar clavos,
muro seco, yeso, etc.
10. Para su seguridad, y para cumplir con las reglamentaciones
de seguridad, el interruptor de la Sierra de 15,2cm para
Recortar Jambas SUPER SIX Roberts 10-46 NO SE TRABA
en la posición “on” (encendida). El motor se apaga al
soltar el interruptor.

INSTRUCCIONES PARA EL SIERRA PARA RECORTAR
JAMBAS SUPER SIX ROBERTS 10-46 CONT.
RESPECTO DE LAS MOLDURAS DE MADERA
PROTECTORAS DE PARED
Si bien algunos instaladores de pisos recortan la moldura
protectora de pared con sierras para marcos, ésta no es una
práctica recomendada.
.
Las Asociaciones de Colocadores Profesionales de Pisos y Otras Asociaciones de la Industria
recomiendan retirar las molduras protectoras de pared y colocarlas nuevamente una vez
instalado el piso. De este modo, la instalación tiene mejor aspecto y se preserva la altura y el
aspecto de las molduras protectoras de pared. Si decide recortar los protectores de pared con la
sierra para marcos, tenga especial cuidado de evitar los clavos de terminación empotrados.
Asegúrese de tener una superficie plana, lisa y pareja para dar soporte a la placa base de la
sierra mientras corte la moldura protectora de pared. Nunca pase la sierra sobre alfombras ni
rellenos. Al cortar en las esquinas, generalmente necesitará usar un cincel o cuchillo universal
para retirar todo el material del protector de pared.
RESPECTO DEL RECORTE DE PUERTAS
SIEMPRE retire las puertas y córtelas en forma pareja con una sierra de mesa o una
sierra circular. No se recomienda cortar puertas con una sierra de cortar jambas.
NOTA: SIEMPRE alimente la sierra a su DERECHA, de modo
que los dientes de la hoja penetren en la madera. Si se
mueve la sierra a su izquierda, podría producir una “patada”
y provocar la pérdida del control de la sierra, produciendo
daños al material o lesiones personales. Mueva la sierra en
forma lenta y uniforme a través del material. Sujete la sierra
firmemente y manténgala firmemente sobre el piso a medida
que trabaja a través del material.
ESPECIFICACIONES
Unidad del Motor: Corriente: 120 V, 60 Hz
Velocidad sin carga: 7.000 RPM
Diámetro del mandril de sujeción: 16mm
Diámetro del adaptador de disco: 20mm
Rodamientos de bola y agujas: Piñones helicoidales amolados para
un funcionamiento suave y silencioso
Disco: Diámetro: 15,8cm
Dientes: 20, carburo
Ancho de los dientes: 2mm (aprox. 1/12")
Tamaño del mandril de sujeción: 20mm
Sierra: Conjunto de la sierra: Aluminio fundido a presión y torneado
Rango de ajuste de altura: de “al vas” hasta 2,6cm
Panel de Pared
Bases Concavas
Mueva la
Sierra en
esta Dirección
Únicamente
ON
OFF
CORTE EN ESQUINAS
1. La Sierra de 15,2cm para Recortar Jambas SUPER SIX Roberts
10-46 hace cortes completos através de esquinas a 90° en
molduras protectoras de pared de hasta 1/2" de espesor. La guia
de profundidad debe ser removida y el motor debe estar
desenchufado mientras la remueve.
2. Fije el elemento de ajuste de altura en el nivel correcto.
3. Encienda la sierra y avance la hoja lentamente penetrando en la
moldura protectora de pared a la IZQUIERDA de la esquina. Mueva
la sierra en forma pareja y firme hacia la DERECHA y
cuidadosamente penetre la esquina. Mantenga la profundidad
del corte para no cortar más que el espesor de la moldura
protectora de pared. Nota: con la hoja totalmente insertada en la
esquina, la profundidad de corte será levemente mayor que la
necesaria para cortar totalmente una moldura protectora de
pared de 1/2" de espesor.

Made in Taiwan
Fabriqué en Taiwan
Hecho en Taiwan
Roberts Consolidated Industries, Inc.
A Q.E.P. Company
Boca Raton, FL 33487
www.qep.com O222
ROBERTS 10-46
SIERRA DE 15,2CM PARA RECORTAR JAMBAS SUPER SIX
Part Description
10-46-01 Empuñadura
10-46-02 Llave con Salientes para
Tuercas Cilíndricas
10-46-03 Guia de Profundidad
10-46-04 Resorte de Retorno (3)
10-46-05 Tornillos, Espaciadores
Resortes (Paquete de 2)
10-46-07 Perno y Arandela de Seguridad
de la Empuñadura
10-46-08 Cuerpo Principal
10-46-09 Elemento de Ajuste de Altura
10-46-10 Tornillo y Arandela para Guia
de Profundidad
Part Description
10-46-11 Protección de Seguridad
10-46-12 Resorte de Retorno
(Paquete de 100) (No se muestran)
10-46-14 Anillo de Retención
10-46-16 Tuerca de Retención de la Hoja
10-46-17 Spaciador de Mandril
10-46-18 Motor
10-46-19 Tornillos de Montaje (4)
10-46-20 Interruptor de reemplazo
10-46-21 Escobillas de carbón (2)
10-47 Hoja de 15,7cm con
Dientes de Carburo
LISTA DE PARTES DE REEMPLAZO
