Rocket Fish RF-GSL010A Installation and operation manual

Contenu du carton
Croisillon central Tablettes supérieures (2) Supports supérieurs en T (2)
Barre inférieure en U Pieds du piédestal (2) Goupilles de xation (4) Guide
d’installation rapide
Caractéristiques du produit
• Conçu pour être utilisé avec les tables tournantes DJ HeroMC pour PlayStationMD2,
PlayStationMD3, Xbox 360MD, et WiiMC
• Fabriqué en matériau solide, durable
• Le piédestal réglable permet deux niveaux de hauteur
• Montage facile
Installation du piédestal
1Maintenir le pied du piédestal vertical.
RF-GSL010A
2Insérer un des pieds du piédestal dans le bras le plus long du croisillon central.
3Localiser les deux orices sur le croisillon central. Ces orices déterminent la hauteur du
piédestal.
4Aligner les deux orices du croisillon sur les orices des pieds pour xer la hauteur, puis
insérer une goupille de xation dans chacun des orices.
5Répéter les étapes 1 à 4 pour xer le deuxième pied du piédestal.
GUIDE D’INSTALLATION RAPIDE
Piédestal pour DJ HeroMC
Hauteur maximale Hauteur minimale
Hauteur maximale Hauteur minimale

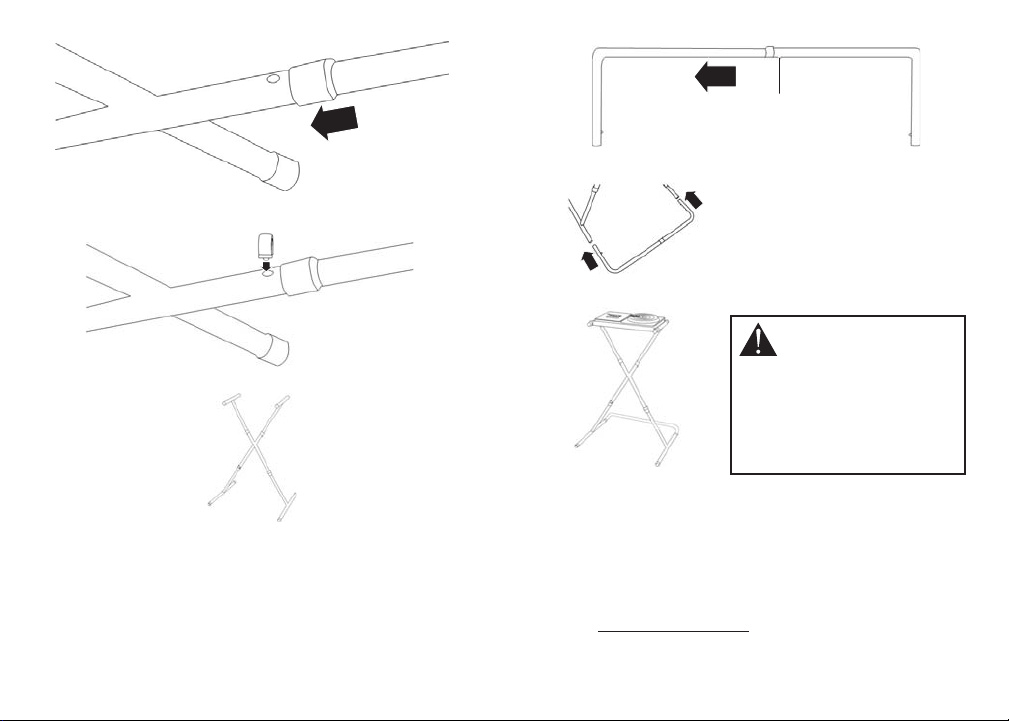

6Insérer un support supérieur en T dans l’un des bras les plus courts du croisillon central.
7Aligner les orices du support supérieur en T et le croisillon, puis insérer une goupille de
xation dans les orices.
8Répéter les étapes 6 et 7 pour xer l’autre support supérieur en T.
9Enclencher les supports supérieurs dans les supports supérieurs en T.Vérier que la partie
arrondie des goupilles des supports est orientée vers le dessus des supports supérieurs en T.
10 Faire coulisser le montant de la barre inférieure en U vers l’extérieur jusqu’à enclenchement.
11 Insérer la barre inférieure en U dans les pieds du piédestal jusqu’à enclenchement.
12 Placer la table tournante sur le piédestal.
Spécications
• Compatible avec : PlayStationMD2, PlayStationMD3, Xbox 360MD, and WiiMC
• Dimensions du support : 67,5 × 48,5 × 76 (position basse) / 91 (position haute) cm
(26,57 × 19,09 × 29,92 (position basse) / 35,83 (position haute) pouces)
• Poids du produit : 3,345 kg (7,34 lb)
• Poids maximal autorisé : environ 6,8 kg (15 lb)
Garantie limitée de 90 jours
Aller sur le site www.rocketshproducts.com pour toute information complémentaire.
© 2010 BBY Solutions, Inc., tous droits réservés. ROCKETFISH est une marque de commerce de BBY
Solutions, Inc. Tous les autres noms de marques et de produits mentionnés sont des marques de
commerce de leurs propriétaires respectifs.
FRANÇAIS 10-0798
Verrouillé
ATTENTION : ce piédestal est destiné
à être utilisé uniquement avec une
table tournante DJ HeroMC. L’utilisation de ce
piédestal pour d’autres objets, en particulier
ceux d’un poids supérieur à 15 livres, peut être
source d’instabilité et de blessures. Quand la
table tournante est sur le piédestal, ne pas
soulever le piédestal par les montants.
