Rockford Fosgate Prime R150-2 User manual

2-Channel Amplifier
Serial Number: Date of Purchase:
Installation & Operation
Installation et fonctionnement
Instalación y funcionamiento
Einbau und Betrieb
Installazione e funzionamento
R150-2

INTRODUCTION
TABLE OF CONTENTS
2
Dear Customer,
Congratulations on your purchase of the world's finest brand of car audio amplifiers.At Rockford Fosgate we are
fanatics about musical reproduction at its best, and we are pleased you chose our product.Through years of engi-
neering expertise, hand craftsmanship and critical testing procedures, we have created a wide range of products
that reproduce music with all the clarity and richness you deserve.
For maximum performance we recommend you have your new Rockford Fosgate product installed by an
Authorized Rockford Fosgate Dealer, as we provide specialized training through Rockford Technical Training Institute
(RTTI). Please read your warranty and retain your receipt and original carton for possible future use.
Great product and competent installations are only a piece of the puzzle when it comes to your system. Make sure
that your installer is using 100% authentic installation accessories from Rockford Fosgate in your installation.
Rockford Fosgate has everything from RCA cables and speaker wire to power wire and battery connectors.
Insist on it! After all, your new system deserves nothing but the best.
To add the finishing touch to your new Rockford Fosgate image order your Rockford accessories, which include
everything fromT-shirts to jackets.
To get a free brochure on Rockford Fosgate products and Rockford accessories,
visit our web site at: www.rockfordfosgate.com
or, in the U.S. call 1-800-669-9899 or FAX [phone].
For all other countries, call +001-480-967-3565 or FAX [phone].
PRACTICE SAFE SOUND™
Continuous exposure to sound pressure levels over 100dB may cause permanent
hearing loss. High powered auto sound systems may produce sound pressure levels well
over 130dB. Use common sense and practice safe sound.
Introduction. . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety Instructions . . . . . . . . . . . . . . . . . . . 3
DesignFeatures. . . . . . . . . . . . . . . . . . . . . . 4
Installation. . . . . . . . . . . . . . . . . . . . . . . . 5-7
Installation Considerations . . . . . . . . . . . . . . 5
Mounting Locations. . . . . . . . . . . . . . . . . . . . 5
Battery and Charging . . . . . . . . . . . . . . . . . . 6
Wiring the System. . . . . . . . . . . . . . . . . . . . . 6
NOTE:Review each section for more detailed information.
If, after reading your manual, you still have questions regarding this product, we recommend that you see
your Rockford Fosgate dealer. If you need further assistance, you can call us direct at
1-800-669-9899. Be sure to have your serial number, model number and date of purchase available when
you call.
The serial number can be found on the outside of the box. Please record it in the space provided below as
your permanent record.This will serve as verification of your factory warranty and may become useful in
recovering your unit if it is ever stolen.
Serial Number: ______________________________________
Model Number: _____________________________________
Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Adjusting Gain . . . . . . . . . . . . . . . . . . . . . . . . 8
Adjusting Crossover Frequency . . . . . . . . . . 8
Punch Bass. . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . 9
Specifications. . . . . . . . . . . . . . . . . . . . . . . 10
Limited Warranty Information. . . . . . . . 11
2009 Rockford Corporation.All rights reserved.
Rockford Fosgate, the Rockford Fosgate logo, and the PRIME logo are either
registered trademarks or trademarks of Rockford Corporation.

SAFETY INSTRUCTIONS
CONTENTS OF CARTON
3
Visit our web site for the latest information on all Rockford products.
GETTING STARTED
Welcome to Rockford Fosgate! This manual is designed to provide information for the owner,
salesperson and installer. For those of you who want quick information on how to install this product,
please turn to the Installation Section of this manual. Other information can be located by using the
Table of Contents.We, at Rockford Fosgate, have worked very hard to make sure all the information in
this manual is current. But, as we are constantly finding new ways to improve our product, this
information is subject to change without notice.
www.rockfordfosgate.com
This symbol with “WARNING” is intended to alert the user to the
presence of important instructions. Failure to heed the instructions
will result in severe injury or death.
This symbol with “CAUTION” is intended to alert the user to the
presence of important instructions. Failure to heed the instructions
can result in injury or unit damage.
CAUTION:To prevent injury and damage to the unit, please read and follow the
instructions in this manual.We want you to enjoy this system, not get a
headache.
CAUTION If you feel unsure about installing this system yourself, have it installed by a
qualified Rockford Fosgate technician.
CAUTION Before installation, disconnect the battery negative (-) terminal to prevent
damage to the unit, fire and/or possible injury.
A Prime R150-2 2-Channel Amplifier
Installation & Operation Manual
Mounting Hardware Kit
The hardware kit included with each amplifier contains the mounting hardware necessary to secure the
amplifier to the vehicle.

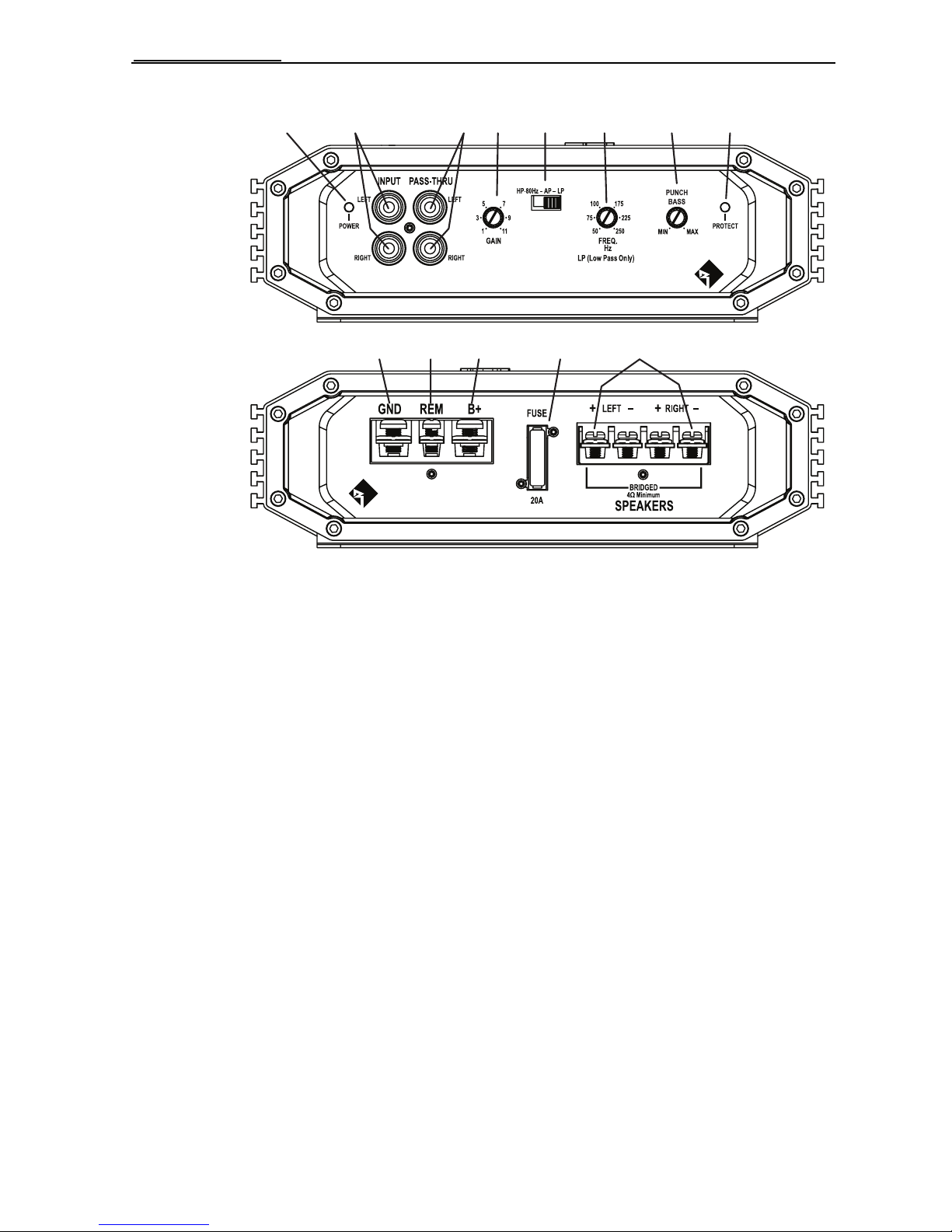

12345678
9 10 9 11 12
R150-2
1. PowerLED – This LED illuminates when the unit is turned on.
2. Protect LED – This LED illuminates if a short circuit or to low of an impedance is detected at the
speaker connections.The amplifier will automatically shut down if this occurs.
3. RCA Input Jacks – The industry standard RCA jacks provide an easy connection for signal level input.
They are nickel-plated to resist the signal degradation caused by corrosion.
4. RCA Pass-Thru Jacks – This Pass-Thru provides a convenient source for daisy-chaining an additional
amplifier without running an extra set of RCA cables from the front of the vehicle to the rear amplifier
location.
5. GainControl – The input gain control is preset to match the output of most source units.

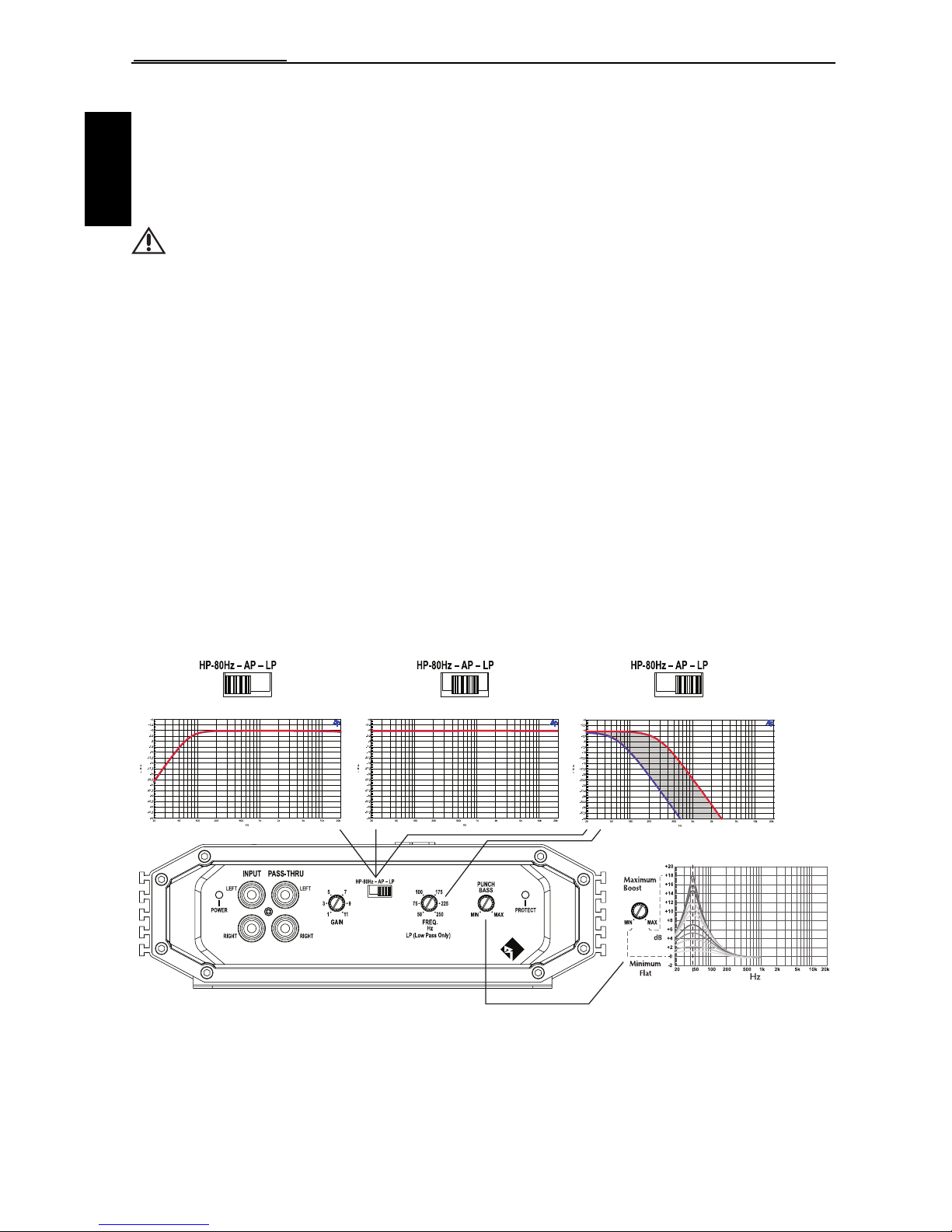

6. CrossoverSwitch – Selectable switch for 80Hz High-Pass (HP),All Pass (AP), or Low-Pass (LP)
operation.
7. Variable Crossover(Low Pass Only) – Is a built-in 12dB/octave Butterworth filter with a
crossover point variable from 50Hz to 250Hz.
8. Punch Bass – This is a Punch bass control adjustable up to 12dB @ 45Hz.
9. PowerTe rminals – The power and ground are nickel-plated clamp wire connectors and will
accommodate 4 AWG #8 (up to 1/2”) spade or ring style connectors.
10. REMTerminal – The nickel-plated clamp wire connector and will accommodate 8 AWG #8 (up to 3/8”)
fork or ring style connectors.This terminal is used to remotely turn-on and turn-off the amplifier when
+12V DC is applied.
11. Fuse – This ATC fuse is easily accessible in case of failure.Always replace fuses with same type and rating.
See Specifications for fuse ratings.
12. SpeakerTe rminals – The heavy duty, nickel-plated clamp wire connectors (+and -) will accommodate 8
AWG #8 (up to 3/8”) spade or ring style connectors.
4
DESIGN FEATURES

5
INSTALLATION
INSTALLATION CONSIDERATIONS
The following is a list of tools needed for installation:
Fuse-holder and fuse.
(See specifications for fuse rating)
Volt/Ohm Meter
Wire strippers
Wire crimpers
Wire cutters
#2 Phillips screwdriver
Battery post wrench
Hand held drill w/assorted bits
Assorted connectors
Adequate Length—Red Power Wire
Adequate Length—Remote Turn-on Wire
Adequate Length—Black Grounding Wire
This section focuses on some of the vehicle considerations for installing your new amplifier.
Pre-planning your system layout and best wiring routes will save installation time.When deciding on the
layout of your new system, be sure that each component will be easily accessible for making adjustments.
CAUTION:If you feel unsure about installing this system yourself, have it installed by a
qualified technician.
CAUTION:Before installation, disconnect the battery negative (-) terminal to prevent
damage to the unit, fire and/or possible injury.
Before beginning any installation, follow these simple rules:
1. Be sure to carefully read and understand the instructions before attempting to install the unit.
2. For safety, disconnect the negative lead from the battery prior to beginning the installation.
3. For easier assembly, we suggest you run all wires prior to mounting your unit in place.
4. Route all of the RCA cables close together and away from any high current wires.
5. Use high quality connectors for a reliable installation and to minimize signal or power loss.
6. Think before you drill! Be careful not to cut or drill into gas tanks, fuel lines, brake or hydraulic lines,
vacuum lines or electrical wiring when working on any vehicle.
7. Never run wires underneath the vehicle. Running the wires inside the vehicle provides the best
protection.
8. Avoid running wires over or through sharp edges. Use rubber or plastic grommets to protect any
wires routed through metal, especially the firewall.
9. ALWAYS protect the battery and electrical system from damage with proper fusing. Install the
appropriate fuse holder and fuse on the +12V power wire within 18" (45.7 cm) of the battery
terminal.
10. When grounding to the chassis of the vehicle, scrape all paint from the metal to ensure a good, clean
ground connection. Grounding connections should be as short as possible and always be connected to
metal that is welded to the main body, or chassis, of the vehicle. Seatbelt bolts should never be used
for connecting to ground.
MOUNTING LOCATIONS
Engine Compartment
Never mount this unit in the engine compartment. Mounting the unit in the engine compartment will void
your warranty.
Trunk Mounting
Mounting the amplifier vertically or inverted will provide adequate cooling of the amplifier.
Mounting the amplifier on the floor of the trunk will provide the best cooling of the amplifier.

6
INSTALLATION
Passenger Compartment Mounting
Mounting the amplifier in the passenger compartment will work as long as you provide a sufficient amount
of air for the amplifier to cool itself. If you are going to mount the amplifier under the seat of the vehicle,
you must have at least 1" (2.54cm) of air gap around the amplifier's heatsink.
Mounting the amplifier with less than 1" (2.54cm) of air gap around the amplifier's heatsink in the
passenger compartment will not provide proper cooling and will severely affect the performance of the
amplifier and is strongly not recommended.
BATTERY AND CHARGING
Amplifiers will put an increased load on the vehicle's battery and charging system.We recommend
checking your alternator and battery condition to ensure that the electrical system has enough capacity to
handle the increased load of your stereo system. Stock electrical systems which are in good condition
should be able to handle the extra load of any Prime Series amplifier without problems, although battery
and alternator life can be reduced slightly.To maximize the performance of your amplifier, we suggest the
use of a heavy duty battery and an energy storage capacitor.

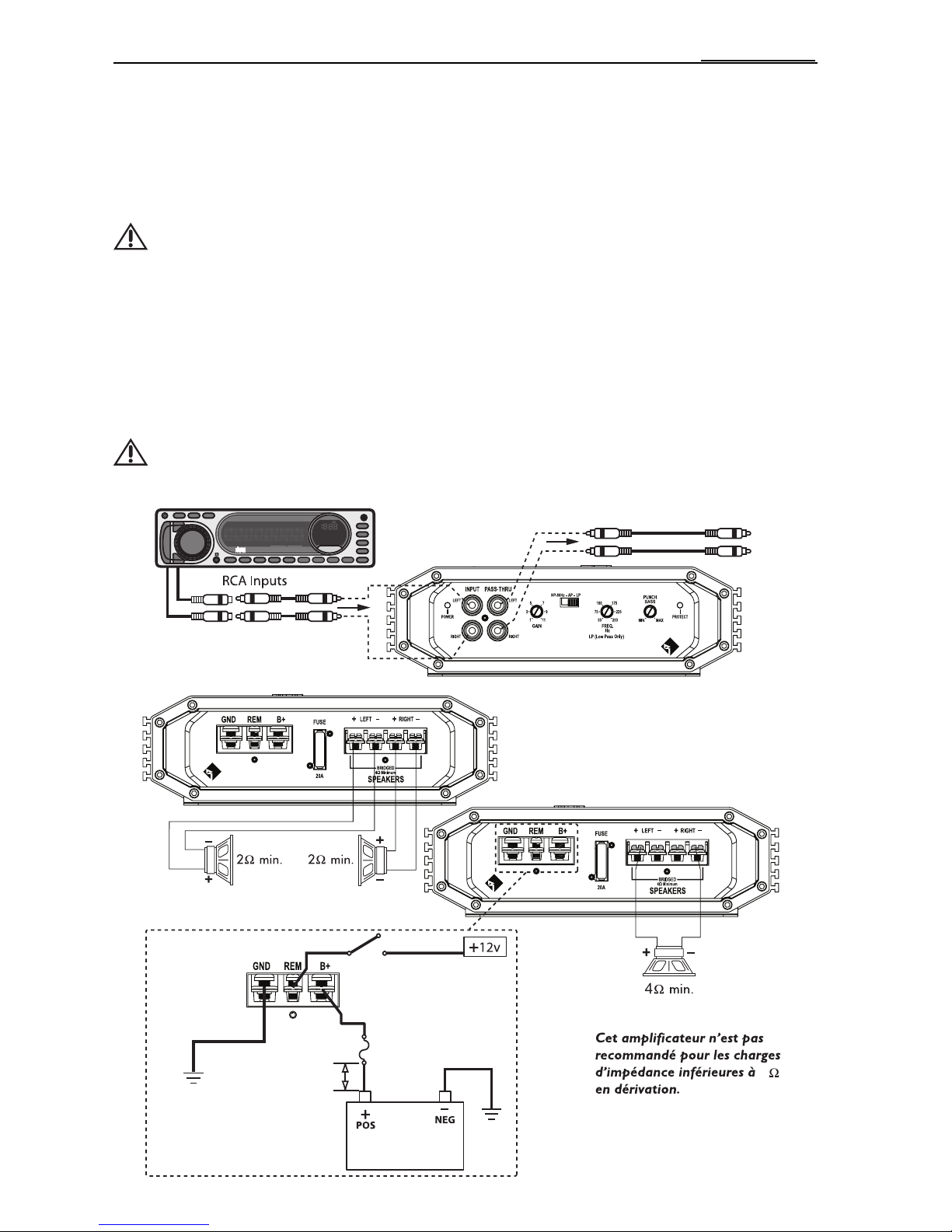

WIRING THE SYSTEM
CAUTION:If you do not feel comfortable with wiring your new unit, please see your
local Authorized Rockford Fosgate Dealer for installation.
CAUTION:Before installation, disconnect the battery negative (-) terminal to prevent
damage to the unit, fire and/or possible injury.
CAUTION:Avoid running power wires near the low level input cables, antenna, power
leads, sensitive equipment or harnesses.The power wires carry substantial
current and could induce noise into the audio system.
1. Plan the wire routing. Keep RCA cables close together but isolated from the amplifier's power cables
and any high power auto accessories, especially electric motors.This is done to prevent coupling the
noise from radiated electrical fields into the audio signal.When feeding the wires through the firewall
or any metal barrier, protect them with plastic or rubber grommets to prevent short circuits. Leave
the wires long at this point to adjust for a precise fit at a later time.
2. Prepare the RED wire (power cable) for attachment to the amplifier by stripping 3/8" of insulation
from the end of the wire. Crimp the bared wire into a fork or ring style connector and attach to the
B+ terminal.Tighten the screw to secure the cable in place.
NOTE:The B+ cable MUST be fused 18" or less from the vehicle's battery. Install the fuseholder under
the hood and ensure connections are water tight.
3. Trim the RED wire (power cable) within 18" of the battery and splice in a inline fuse holder (not
supplied). See Specifications for the rating of the fuse to be used. DO NOT install the fuse at
this time.
4. Strip 1/2" from the battery end of the power cable and crimp an appropriate size ring terminal to the
cable. Use the ring terminal to connect to the battery positive terminal.
5. Prepare the BLACK wire (Ground cable) for attachment to the amplifier by stripping 3/8" of
insulation from the end of the wire. Crimp the bared wire into a fork or ring style connector and
attach to the GROUND terminal.Tighten the screw to secure the cable in place. Prepare the chassis
ground by scraping any paint from the metal surface and thoroughly clean the area of all dirt and
grease. Strip the other end of the wire and attach a ring connector. Fasten the cable to the chassis
using a non-anodized screw and a star washer.
NOTE:Keep the length of the BLACK wire (Ground) as short as possible.Always less than 30"(76.2cm).
6. Prepare the Remote turn-on wire for attachment to the amplifier by stripping 3/8" of insulation from
the end of the wire. Crimp the bared wire into a fork or ring style connector and attach to the
REMOTE terminal.Tighten the screw to secure the wire in place. Connect the other end of the
Remote wire to a switched 12 volt positive source.The switched voltage is usually taken from the
source unit's remote amp on lead. If the source unit does not have this output available, the
recommended solution is to wire a mechanical switch in line with a 12 volt source to activate the
amplifier.

7
INSTALLATION
7. Securely mount the amplifier to the vehicle or amp rack. Be careful not to mount the amplifier on
cardboard or plastic panels. Doing so may enable the screws to pull out from the panel due to road
vibration or sudden vehicle stops.
8. Connect from source signal by plugging the RCA cables into the input jacks at the amplifier.
CAUTION:Always ensure power is off or disconnected at the amplifier before
connecting RCA cables. Failure to do so may cause damage to the amplifier
and/or connected components.
9. Connect the speakers. Strip the speaker wires 3/8", crimp the bared wire into a fork or ring style
connectors and attach to the speaker terminals.Tighten the screw to secure into place. Be sure to
maintain proper speaker polarity. DO NOT chassis ground any of the speaker leads as unstable
operation may result.
10. Perform a final check of the completed system wiring to ensure that all connections are accurate.
Check all power and ground connections for frayed wires and loose connections which could cause
problems. Install inline fuse near battery connection.
NOTE:Follow the diagrams for proper signal polarity.
CAUTION:This amplifier is not recommended for impedance loads below 2 stereo
and 4 bridged.
Power Connections
2-Channel Mode
Bridged Mono Mode
Source Unit
Amplifier

8
OPERATION
ADJUSTING GAIN
To adjust the gain setting, turn the amplifier gains all the way down (counter-clockwise).Turn the source unit
volume up until distortion is audible and then turn it down a bit until the distortion is inaudible.This will be
about all the way up on most source units. Next, increase the amplifier gain setting until adequate volume is
achieved.
NOTE:Best signal to noise and dynamic range are realized with the gain at minimum.
CAUTION:Avoid setting the amplifier gain very high as noise and distortion will
increase significantly.
NOTE:For a more in depth setting procedure, contact Rockford Technical Support.
ADJUSTING CROSSOVER FREQUENCY
Placing the crossover switch in the HP position sets the amplifier to the 80hz High Pass mode, enabling
frequencies above the cut-off point to pass.
Placing the crossover switch in the AP position sets the amplifier to the All Pass mode, preventing any
crossover adjustment, allowing all frequencies to pass.
Placing the crossover switch in the LP position sets the amplifier to the Low Pass mode, enabling
frequencies below the cut-off point to pass, adjustable between 50-250Hz.Turn the crossover adjustment
knob all the way down.With the system playing, turn the crossover adjustment knob up slowly until the
desired crossover point is achieved.A good place to start is at about 80Hz.
PUNCH BASS
The Punch Bass control is a narrow band adjustment at 45Hz variable from 0dB to +12dB.
Crossover Control (Variable Low-Pass)Crossover Control (Fixed High-Pass)
Punch Bass
Crossover Control (All-Pass)

9
TROUBLESHOOTING
NOTE:If you are having problems after installation follow the Troubleshooting procedures below.
Procedure 1: Check Amplifierforproperconnections.
Verify that POWER light is on. If POWER light is on skip to Step 3, if not continue.
1. Check in-line fuse on battery positive cable. Replace if necessary.
2. Check fuse(s) on amplifier. Replace if necessary.
3. Verify that Ground connection is connected to clean metal on the vehicle’s chassis. Repair/replace if
necessary.
4. Verify there is 9 to 14.4 Volts present at the positive battery and remote turn-on cable.Verify quality
connections for both cables at amplifier, stereo, and battery/fuseholder. Repair/replace if necessary.
Procedure 2: Protect light is on.
1. If the Protect light is on, this is a sign of a possible short in the speaker connections. Check for
proper speaker connections and use a volt/ohm meter to check for possible shorts in the speaker
wiring.Too low of a speaker impedance may also cause Protect to light.
Procedure 3: Check Amplifierforaudio output.
1. Verify good RCA input connections at stereo and amplifier. Check entire length of cables for kinks,
splices, etc.Test RCA inputs for AC volts with stereo on. Repair/replace if necessary.
2. Disconnect RCA input from amplifier. Connect RCA input from test stereo directly to amplifier input.
Procedure 4: Check Amplifierif you experience Turn-onPop.
1. Disconnect input signal to amplifier and turn amplifier on and off.
2. If the noise is eliminated, connect the REMOTE lead of amplifier to source unit with a delay turn-on
module.
OR
1. Use a different 12 Volt source for REMOTE lead of amplifier.
Procedure 5: Check Amplifierif you experience excess Engine Noise.
1. Route all signal carrying wires (RCA, Speaker cables) away from power and ground wires.
OR
2. Bypass any and all electrical components between the stereo and the amplifier(s). Connect stereo
directly to input of amplifier. If noise goes away the unit being bypassed is the cause of the noise.
OR
3. Remove existing ground wires for all electrical components. Reground wires to different locations.
Verify that grounding location is clean, shiny metal free of paint, rust etc.
OR
4. Add secondary ground cable from negative battery terminal to the chassis metal or engine block of
vehicle.
OR
5. Have alternator and battery load tested by your mechanic.Verify good working order of vehicle
electrical system including distributor, spark plugs, spark plug wires, voltage regulator etc.

10
SPECIFICATIONS
MODEL- PRIME R150-2
Continuous Power Rating (RMS) - Measured at 14.4 Battery Volts
4 Load Per Channel 50 Watts x 2
2 Load Per Channel 75 Watts x 2
4 Load Bridged 150 Watts x 1
Dimensions: Height 2.40" (6.10cm)
Width 7.67" (19.49cm)
Length 11.54" (29.30cm)
Amplifier Fuse Rating (Amp) 20A ATC
Battery Fuse Rating (Amp) External (Not Supplied) 20A
“A” Weighted Signal to Noise Ratio
Referenced to 1 Watt into 4 ohms ≥70 dB
“A” Weighted Signal to Noise Ratio
Referenced to rated output into 4 ohms ≥90 dB
Crossover Slope 12dB/octave Butterworth
Crossover Frequency High Pass @ 80Hz, Low Pass variable from 50Hz to 250Hz
Frequency Response 20Hz to 20KHz ±1dB
Signal Voltage Adjustment Range Variable from 150mV to 8V (RCA Input)
Protection Short circuit protection shut downs the amplifier in
case of very low impedance or shorted speaker wires.
Punch Bass Variable from 0dB to +12dB @ 45Hz
Input Impedance 20K ohms
Operating Voltage 9 to 16 Volts DC
Balanced Inputs No
CMRR (Common Mode Rejection Ratio) >40dB @ 1KHz
Damping Factor >200
THD+N (Total Harmonic Distortion + Noise) < 1.0% @ 4 ohm
These specifications are Amplifier Power Standard CEA-2006 Compliant
Specifications subject to change without notice

11
LIMITED WARRANTY INFORMATION
Rockford Corporation offers a limited warranty on Rockford Fosgate products on the
following terms:
Length of Warranty
Speakers, Signal Processors, PRIME and PUNCH Amplifiers – 1Year
POWER Amplifiers – 2Years
Any Factory Refurbished Product – 90 days (receipt required)
What is Covered
This warranty applies only to Rockford Fosgate products sold to consumers by Authorized
Rockford Fosgate Dealers in the United States of America or its possessions. Product
purchased by consumers from an Authorized Rockford Fosgate Dealer in another country are
covered only by that country’s Distributor and not by Rockford Corporation.
Who is Covered
This warranty covers only the original purchaser of Rockford product purchased from an
Authorized Rockford Fosgate Dealer in the United States. In order to receive service, the
purchaser must provide Rockford with a copy of the receipt stating the customer name, dealer
name, product purchased and date of purchase.
Products found to be defective during the warranty period will be repaired or replaced
(with a product deemed to be equivalent) at Rockford's discretion.
What is Not Covered
1. Damage caused by accident, abuse, improper operations, water, theft, shipping.
2.Any cost or expense related to the removal or reinstallation of product.
3. Service performed by anyone other than Rockford or an Authorized Rockford Fosgate
Service Center.
4.Any product which has had the serial number defaced, altered, or removed.
5. Subsequent damage to other components.
6.Any product purchased outside the U.S.
7.Any product not purchased from an Authorized Rockford Fosgate Dealer.
Limit on Implied Warranties
Any implied warranties including warranties of fitness for use and merchantability are limited in
duration to the period of the express warranty set forth above. Some states do not allow limitations
on the length of an implied warranty, so this limitation may not apply. No person is authorized to
assume for Rockford Fosgate any other liability in connection with the sale of the product.
How to Obtain Service
Contact the Authorized Rockford Fosgate Dealer you purchased this product from.
If you need further assistance, call 1-800-669-9899 for Rockford Customer Service.You must
obtain an RA# (Return Authorizationnumber)to return any product to Rockford Fosgate.
You are responsible for shipment of product to Rockford.
EU Warranty
This product meets the current EU warranty requirements, see your Authorized dealer for
details.

2
Français
INTRODUCTION
TABLE DES MATIÈRES
Cher client,
Toutes nos félicitations pour avoir acheté la meilleure marque d'amplificateurs pour automobile. Chez Rockford
Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C’est pourquoi nous sommes
heureux que vous ayez choisi notre produit. Des années d’expertise en ingénierie, de savoir-faire et d’essais poussés
nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse
musicales que vous méritez.
Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un
distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI).
Prenez soin de lire la garantie et conservez votre reçu ainsi que l’emballage d'origine pour usage ultérieur.
Pour monter un excellent système, il ne suffit pas de posséder un super produit et d’assurer une installation
qualifiée compétente.Vous devez veiller à ce que votre installateur utilise des accessoires d’origine fournis par
Connecting Punch. Connecting Punch a tout ce qu’il vous faut, des câbles RCA aux câbles de haut-parleur, en
passant par les câbles d’alimentation et les connecteurs de batterie. Insistez pour les avoir! Après tout, votre
nouveau système ne mérite rien de moins.
Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels queT-shirts,
vestes, chapeaux et lunettes de soleil.
Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,
Visitez notre site Web : www.rockfordfosgate.com
ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.
Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.
PRATIQUEZ UNE ÉCOUTE SANS RISQUESMD
Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut
causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance
pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB.
Faites preuve de bon sens et pratiquez une écoute sans risques
NOTE : consultez chaque section pour de plus amples informations.
Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre
distributeur agréé Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au
1-800-669-9899.Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée
de main lorsque vous appelez.
Le numéro de série est indiqué sur l’extérieur de l’emballage.Veuillez l’inscrire ci-dessous dans l'espace réservé à
cet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol.
Numéro de série : ___________________________________
Numéro de modèle :__________________________________
Introduction. . . . . . . . . . . . . . . . . . . . . . . . . 2
Consignes de sécurité. . . . . . . . . . . . . . . . . 3
Particularités techniques . . . . . . . . . . . . . . 4
Installation. . . . . . . . . . . . . . . . . . . . . . . . 5-7
Considérations concernant l'installation . . . 5
Emplacements de montage . . . . . . . . . . . . . . 5
Batterie et charge . . . . . . . . . . . . . . . . . . . . . 6
Câblage du système. . . . . . . . . . . . . . . . . . . . 6
Fonctionnement . . . . . . . . . . . . . . . . . . . . . 8
Réglage du Gain. . . . . . . . . . . . . . . . . . . . . . . 8
Réglage de la fréquence du filtre passif . . . . 8
Réglage Bas . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Caractéristiques . . . . . . . . . . . . . . . . . . . . 10
Informations surla garantie limitée . . . . 11
2009 Rockford Corporation.Tous droits réservés.
Rockford Fosgate, le logo Rockford Fosgate, le logo PRIME sont des marques déposées ou des marques de
commerce de Rockford Corporation.

3
CONSIGNES DE SÉCURITÉ
AVANT DE COMMENCER
Bienvenue à Rockford Fosgate ! Ce manuel vise à informer le propriétaire, le vendeur et l’installateur de
l’appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation
du manuel. Reportez-vous à la Table des matières pour d’autres informations. Nous nous efforçons de faire
en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons
constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.
Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.
www.rockfordfosgate.com
Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer
l'ampli au véhicule.
CONTENU DE L'EMBALLAGE
Le symbole accompagnant le mot « AVERTISSEMENT » signale à
l'utilisateur la présence d’instructions importantes. Le non-respect de
ces instructions causera des blessures graves ou la mort.
Le symbole accompagnant l’expression « MISE EN GARDE » signale
à l'utilisateur la présence d’instructions importantes. Le non-respect de
ces instructions peut causer des blessures ou endommager l’appareil.
MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil,
veuillez lire et suivre les instructions du manuel. Nous espérons
que ce système vous procurera du plaisir et non des tracas.
MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même,
confiez la tâche à un technicien Rockford Fosgate qualifié.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-)
de la batterie pour éviter tout risque de blessures, d’incendie ou
de dommages à l'appareil.
Amplificateur 2 canaux Prime R150-2
Manuel d'installation et d'utilisation
Kit de matériel de montage

4
Français
PARTICULARITÉS TECHNIQUES
1. DEL d'alimentation– Cette s'illumine lorsque l'appareil est allumé.
2. DEL de protection– Cette s'illumine si un
court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli
s'éteint automatiquement si cela se produit.
3. Prises d'entrée RCA – Les prises RCA de norme industrielle permettent une connexion facile pour les
entrées de signaux. Ils sont plaqués de nickelés pour résister à la détérioration de signal due à l'effet de la
corrosion.
4. Extensionampli RCA – L'extension ampli permet de connecter en guirlande un second ampli en évitant
d'acheminer des câbles RCA supplémentaires de l'avant du véhicule vers l'emplacement de l'ampli arrière.
5. Commande de gain– La commande de gain d'entrée est préréglée de manière à correspondre à la sortie de
la plupart des unités source. Elle peut être réglée en fonction d'une variété d'unités source.
6. Commutateurde filtre passif – Commutateur sélectable permettant de sélectionner les modes 80Hz
passe-haut (HP), passe-tout (AP) ou passe-bas (LP).
7. Filtre variable – Les amplificateurs sont dotés d'un filtre de Butterworth intégré de 12 dB/octave dont
le point de fréquence varie entre 50 Hz et 250 Hz.
8. Punch Bas – Permet de régler le niveau d'une bande étroite à 45 Hz jusqu'à +12 dB.
9. Bornes d'alimentation- Les connexions d'alimentation et de masse sont nickelées et peuvent accueillir des
câbles de calibre allant jusqu'à 8 AWG #8
10. Borne REM – Le connecteur de fil robuste nickelé en C accepte des câbles de calibre 8 AWG #8. Cette borne
permet d'allumer et d'éteindre à distance l'amplificateur lorsqu'un courant de +12V c.c. est envoyé.
11. Fusible – Ce fusible ATC est facilement accessible en cas de panne. Utilisez toujours des fusibles de rechange de
même type et de même calibre. Le calibre des fusibles est indiqué dans la partie caractéristiques techniques.
12. Bornes de haut-parleur– Les connecteurs de fil robustes nickelés (+ et -) acceptent des câbles de calibre 8
AWG #8.
12345678
9 10 9 11 12
R150-2

5
INSTALLATION
CONSIDÉRATIONS CONCERNANT L’INSTALLATION
Voici la liste d’outils requis pour l’installation :
Porte-fusible et fusible.
(Voir les spécifications concernant la
capacité des fusibles)
Voltmètre-ohmmètre
Pince à dénuder
Pince à sertir
Coupe-fils
Tournevis à embout cruciforme no2
Clé de borne de batterie
Perceuse à main avec mèches assorties
Tube thermorétrécissable de 1/8 po de
diamètre
Connecteurs assortis
Longueur adéquate — Fil d’alimentation rouge
Longueur adéquate — Fil d’allumage à distance
Longueur adéquate — Fil de masse noir
REMARQUE : Nous recommandons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B+) et
de masse (GND).
Cette section traite de points concernant le véhicule dont il faut tenir compte pour l’installation de votre nouvel
ampli.Vous sauverez du temps en planifiant à l’avance la disposition du système et du câblage.Assurez-vous, entre
autres, que chaque composant du système est facilement accessible pour les réglages.
MISE EN GARDE : si vous vous sentez incapable d’installer l’appareil vous-même,
confiez la tâche à un technicien qualifié.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-)
de la batterie pour éviter tout risque de blessures, d’incendie ou
de dommages à l'appareil.
Avant de commencer l’installation, suivez ces règles toutes simples :
1. Prenez soin de bien lire et comprendre les instructions avant d’installer l’appareil.
2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer l’installation.
3. Pour faciliter le montage, nous vous suggérons de dérouler tous les fils avant d’installer l’appareil.
4. Acheminez tous les câbles RCA de façon groupée, à l’écart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal
ou de puissance.
6. Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir
d’essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique
lorsque vous travaillez sur un véhicule.
7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l’intérieur du véhicule pour
assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants.Tout fil acheminé à travers du
métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l’aide de fusibles. Installez
un porte-fusible et un fusible appropriés sur le câble d’alimentation de +12 V à moins de 45,7 cm (18 po) de
la borne de batterie.
10. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique afin d’assurer une
bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours
connectées à du métal soudé à la carrosserie ou au châssis du véhicule.
EMPLACEMENTS DE MONTAGE
Compartiment moteur
Ne montez jamais cet appareil dans le compartiment moteur. Cela entraînerait l’annulation de la garantie.
Montage dans le coffre
Un montage vertical ou inversé de l'ampli assure un refroidissement adéquat.
Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

6
Français
INSTALLATION
BATTERIE ET CHARGE
Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule. Nous vous
conseillons de vérifier l'état de l'alternateur et de la batterie pour vous assurer que le système électrique puisse
supporter la charge accrue de votre système stéréo. Les systèmes électriques ordinaires en bon état sont
normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Power.Toutefois,
la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la
performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de
stockage d'énergie.
CÂBLAGE DU SYSTÈME
MISE EN GARDE : si vous ne vous sentez pas à l’aise pour effectuer vous-même le
câblage de votre nouvel appareil, veuillez confier l’installation à votre
distributeur agréé Rockford Fosgate.
MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la
batterie pour éviter tout risque de blessures, d’incendie ou de
dommages à l'appareil.
MISE EN GARDE : évitez de faire passer les fils d’alimentation près des câbles d’entrée
de signaux faibles, de l’antenne, des câbles d'alimentation, des
équipements ou faisceaux sensibles. Les fils d’alimentation
transportent un courant élevé et peuvent produire du bruit dans le
système audio.
1. Planifiez l’acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles d’alimentation de
l’ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour
éviter que le signal audio ne subisse d'interférence de bruit provenant de champs de rayonnement électriques. Si
vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l’aide de bagues en caoutchouc
ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l’instant.Vous l’ajusterez
plus tard.
REMARQUE : Nous recommandons l'utilisation d'un fil de 4 AWG pour les prises d'alimentation (B+) et de
masse (GND).
2. Préparez le fil d'alimentation ROUGE à connecter à l'amplificateur en dénudant son extrémité sur 1 cm (3/8 po).
Sertissez le fil dénudé dans un connecteur en fourche ou en anneau et branchez-le sur la borne B+. Serrez la vis
pour fixer le fil.
REMARQUE : Le câble B+ DOIT comporter un fusible à 18 po (45,7 cm) ou moins de la batterie du véhicule.
Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.
3. Coupez le fil ROUGE (câble d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un porte-fusible en
ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLEZ PAS le fusible pour
l'instant.
4. Dénudez l'autre extrémité du fil d'alimentation sur 13 mm environ (_ po), sertissez-la dans un connecteur en
anneau de taille adéquate, puis fixez celui-ci à la borne positive de la batterie.
5. Préparez le fil de masse NOIR à connecter à l'amplificateur en dénudant son extrémité sur 1 cm (3/8 po). Sertissez
le fil dénudé dans un connecteur en fourche ou en anneau et branchez-le sur la borne de masse (GND). Serrez la
vis pour fixer le fil. Préparez la masse du châssis en grattant toute trace de peinture de la surface métallique et en
nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. Dénudez l’autre extrémité du fil et fixez
un connecteur en anneau. Fixez le câble au châssis à l’aide d’une vis non anodisée et une rondelle en étoile.
REMARQUE : Gardez le fil NOIR (masse) aussi court que possible.Toujours inférieur à 30 po (76,2 cm).
6. Préparez le fil de télécommande (REM) à connecter à l'amplificateur en dénudant son extrémité sur 1 cm (3/8 po).
Sertissez le fil dénudé dans un connecteur en fourche ou en anneau et branchez-le sur la borne de télécommande
(REM). Serrez la vis pour fixer le fil. Connectez l'autre extrémité du fil REM à une source positive commutée de 12
Montage dans l’habitacle
Le montage de l’ampli dans l’habitacle passager est acceptable à condition qu’il reçoive suffisamment d’air
pour se refroidir. Si vous comptez installer l’ampli sous le siège du véhicule, prévoyez un écartement d’au
moins 2,54 cm (1 po) autour du dissipateur thermique de l’ampli.
Un écartement inférieur à cela n’assure pas un refroidissement satisfaisant, nuit à la performance de l’ampli
et est, pas conséquent, fortement déconseillé.

7
INSTALLATION
volts. La tension commutée provient généralement du câble d'allumage d'ampli de la source audio. Si la source audio
ne comporte pas une telle sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une
source de 12 volts pour activer l'ampli.
7. Montez solidement l’ampli sur le véhicule ou le rack d’ampli. Prenez soin de ne pas le fixer sur des panneaux en
carton ou en plastique. Les vis pourraient en effet se décoller des panneaux sous l’effet des vibrations de la route
ou des arrêts soudains du véhicule.
8. Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.
MISE EN GARDE : Assurez-vous toujours que l'ampli est éteint ou débranché avant de
connecter les câbles RCA.Toute négligence à cet égard peut causer
des blessures ou endommager l'ampli et/ou les composants qui lui
sont connectés.
9. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne
du haut-parleur, puis serrez la vis sans tête pour fixer le tout.Veillez à respecter la polarité des haut-parleurs. NE
mettez PAS les fils de haut-parleur à la masse sur le châssis car cela pourrait causer un fonctionnement instable.
10. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises.Vérifiez
toutes les connexions d’alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées
pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie.
REMARQUE : vérifiez les polarités de signal à l’aide des schémas.
MISE EN GARDE : Cet amplificateur n'est pas recommandé pour les charges
d'impédance inférieures à 2Ω en stéréo et à 4Ω en dérivation.
2-Channel Mode
Bridged Mono Mode
Source Unit
Amplifier
Raccorder au fil du jack
accessoire de I'unité ou
passer à la source 12V
Brancher sur la
masse du véhicule*
Fusible
Moins de 18 po
Batterie
du véhicule
EXTENSION AMPLI RCA
Connecter en guirlande un second amplificateu
r
Connexion d'alimentation
Ponté Mono
4

RÉGLAGE DU GAIN
Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire).Augmentez le
volume de la source audio jusqu'à produire une distorsion audible, puis baissez-le jusqu'à ce que la distorsion devienne
inaudible. Cela correspondant généralement au maximum du volume sur la plupart des unités source.Augmentez
ensuite le gain de l'ampli jusqu'à ce que le volume soit adéquat.
REMARQUE : Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleure gamme dynamique.
Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume adéquat.
MISE EN GARDE : Évitez de régler le gain de l'ampli trop haut car cela entraîne une
augmentation significative du bruit et des distorsions.
REMARQUE : pour un réglage plus approfondi, communiquez avec le support technique de Rockford.
RÉGLAGE DE LA FRÉQUENCE DU FILTRE PASSIF
Lorsque le commutateur de filtre est sur HP, l'amplificateur fonctionne en mode passe-haut et restitue seulement les
fréquences supérieures au point de coupure de 80 Hz.
Lorsque le commutateur de filtre est sur AP, l'amplificateur fonctionne en mode passe-tout et restitue toutes les
fréquences.
Lorsque le commutateur de filtre est sur LP, l'amplificateur fonctionne en mode passe-bas et restitue seulement les
fréquences inférieures au point de coupure réglable entre 50 et 250 Hz.Tournez le bouton de réglage du filtre à fond
vers la gauche.Avec le système en marche, tournez lentement le bouton de réglage vers la droite jusqu'à la fréquence
de coupure souhaitée. Une fréquence d'environ 80 Hz constitue un bon point de départ.
PUNCH BAS
La commande de niveau Punch permet de régler une bande étroite à 45 Hz de 0 dB à +12 dB.
8
Français
FONCTIONNEMENT
Commutateur de filtre passif (passe-bas)Commutateur de filtre passif (passe-haut)
Punch Bas
Commutateur de filtre passif (passe-tout)

9
DÉPANNAGE
REMARQUE : si vous éprouvez des difficultés après l’installation,appliquez les procédures de dépannage ci-dessous.
Procédure 1 : vérifiez que les connexions de l’ampli sont bienmises.
Vérifiez que le voyant POWER est allumé. Si c'est le cas, passez à l'étape 3, sinon poursuivez.
1. Vérifiez le fusible en ligne du câble positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'ampli.Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule. Procédez à
une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance.
Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli,de la stéréo,de la batterie et du porte-fusible. Procédez à
une réparation ou un remplacement si nécessaire.
Procédure 2 : Le voyant de protectionou thermique est allumé.
1. Si le voyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-
parleur.Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-mètre pour voir s'il y a des
courts-circuits dans le câblage des haut-parleurs. Le voyant de protection peut s'allumer si l'impédance de haut-parleur
est trop basse.
2. Si le voyant thermique est allumé, vérifiez que l'impédance de haut-parleur est bonne. Refaites le câblage au besoin.
Cela peut également indiquer que l'ampli fonctionne à très forte puissance alors que la circulation d'air autour de
l'ampli est inadéquate. Éteignez le système et laissez l'ampli refroidir.Vérifiez que le système de charge du véhicule
assure une tension adéquate. Si les procédures précédentes ne suffisent pas à résoudre le problème, il se peut qu'il y
ait une anomalie dans l'ampli. Dans ce cas, appelez le service à la clientèle.
Procédure 3 : Vérifiez la sortie audio de l'ampli.
1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli.Vérifiez s'il y a des problèmes
de torsion ou d'épissure tout le long des câbles,etc.Testez la présence de courant c.a. au niveau des entrées RCA
lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.
2. Débranchez l'entrée RCA de l'ampli. Branchez l'entrée RCA de la stéréo test directement à l'entrée de l'ampli.
Procédure 4 : vérifiez l’ampli si uncrépitement se produit lorsque vous l’allumez.
1. Débranchez le signal d’entrée reçu par l’ampli,puis allumez et éteignez l’ampli.
2. Si le bruit disparaît, connectez le fil REMOTE de l’ampli à la source audio avec un module d’allumage temporisé.
OU
1. Utilisez une source de 12Volts différente pour le fil REMOTE de l’ampli (p. ex., directement de la batterie).
2. Si le bruit disparaît, utilisez un relais pour isoler l’ampli du signal de bruit du démarrage.
Procédure 5 : vérifiez l’ampli si unbruit de moteurexcessif se produit.
1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l’écart des fils d’alimentation ou de masse.
OU
2. Contournez tous les composants électriques situés entre la stéréo et l’ampli.Connectez la stéréo directement à l’entrée de
l’ampli. Si le bruit disparaît, l’unité contournée est la cause du bruit.
OU
3. Retirez les fils de masse de tous les composants électriques.Branchez de nouveau les fils à la masse, mais à des emplacements
différents.Vérifiez que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.
OU
4. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.
OU
5. Faites effectuer par votre mécanicien un essai de charge au niveau de l’alternateur et de la batterie.Vérifiez que le circuit
électrique du véhicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension,
etc.

10
Français
Les spécifications sont sujettes à changements sans préavis
MODEL- PRIME R150-2
Puissance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)
Charge de 4 par voie 50 Watts x 2
Charge de 2 par voie 75 Watts x 2
Charge de 4 ponteé 150 Watts x 1
Dimensions: Hauteur 6,10cm
Largeur 19,49cm
Longuueur 29,30cm
Capacité du fusible de la amplificateurs 20A ATC
Capacité du fusible de la batterie 20A
(Ampères) externe (non fourni)
Rapport signal/bruit (pondéré A)
À 1 watt dans 4 Ohms ≥70 dB
Rapport signal/bruit (pondéré A)
Pour une puissance nominale dans 4 Ohms ≥90 dB
Pente d'atténuation du filtre 12 dB/octave Butterwort
Fréquence de coupure Passe-haut à 80 Hz; passe-bas réglable de 50 à 250 Hz
Réponse en fréquence de 20 Hz à 20 KHz ±1 dB
Plage de réglage de tension de signal Variable de 150 mV à 8V (entrée RCA)
Protection Un interrupteur
thermique éteint l'amplificateur en cas de surchauffe.
Niveau Punch Réglable de 0 dB à +12 dB à 45 Hz
Impédance d'entrée 20 K-ohms
Tension de fonctionnement de 9 à 16 Vcc
Entrées symétriques non
RRMC (rapport de réjection en mode commun) >40dB @ 1KHz
Facteur d'amortissement >200
THD+N (Distorsion harmonique totale + bruit) < 1.0% @ 4 Ohms
Ces spécifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs
CARACTÉRISTIQUES
