Rodcraft Rc4107 User manual

RODCRAFT PNEUMATIC TOOLS

RC4107 - RC4207

No. 8956000322 Rev: 01 (02-2013)

Bedienungsanleitung Bohrmaschine Návod k použití Vrtačky

Manual Air Drill Príručka Vrtáky

Manuel Perceuse Használati útmutató Fúrók

Manual Taladro Priručnik Bušilice

Manuale Punta per trapano Navodila za uporabo Vrtalniki

Handleiding boor Manual Burghie

Руководство по эксплуатации Сверлильное

оборудование серии Наръчник Дрелки

Manual Borr Naudojimo instrukcija Grąžtai

Manual Boremaskine Rokasgrāmata Urbji

Manual Bor Kasutusjuhend Urbji

Käyttöopas tuuman pora Kullanım Klavuzu Matkaplar

Manual Furadeira 用户手册英寸钻具系列

Εγχειρίδιο Τρυπάνια マニュアルエアドリル

Podręcznik obsługi Wiertła 설명서 드릴 및

RODCRAFT PNEUMATIC TOOLS

RC4107 - RC4207

Bilder / Figures / Illustrations / Figuras / Figure / Afbeeldingen / Рисунки / Figurer / Figurer / Figurer / Kuvat / Figuras / Εικόνες

/ Rysunki / Údaje / Obrázky / Ábrák / Slike / Slike / Figuri / Фигури / Paveikslai / Attēli / Joonised / Şekiller / 图形 / 図 / 그림

Lesen Sie diese Anweisungen sorgfältig durch sowie die separat mitgelieferten Sicherheitsanweisungen Artikelnummer 8956000026, bevor Sie das Gerät in Betrieb nehmen, um

die Verletzungsgefahr zu senken. Bewahren Sie diese Warnhinweise und Anweisungen für die spätere Verwendung auf. 4

To reduce risk of injury, read and understand these instructions, as well as separately provided safety instructions part number 8956000026, before performing

any such task. Save all warnings and instructions for future reference 6

An de limiter les risques de blessures, veuillez lire et comprendre ces instructions, ainsi que les instructions de sécurité fournies séparément (pièce numéro

8956000026), avant d’accomplir tout travail avec la machine. Conservez tous les avertissements et toutes les instructions an d’y faire référence à l’avenir. 8

Para reducir el riesgo de lesiones, lea y entienda estas instrucciones, así como las instrucciones de seguridad con número de pieza 8956000026 proporcionadas

por separado, antes de realizar ninguna tarea. Guarde todos los avisos e instrucciones para consultas futuras. 10

Per ridurre il rischio di lesioni, si prega di leggere e comprendere le presenti istruzioni, così come anche le istruzioni di sicurezza fornite separatamente con codice

articolo 8956000026, prima di eseguire qualunque operazione. Conservare tutte le avvertenze e le istruzioni per riferimento futuro. 12

Om het risico van letsel te verminderen, lees en begrijp deze instructies, evenals de apart meegeleverde veiligheidsinstructies deelnummer 8956000026, voordat u

een dergelijke taak uitvoert. Bewaar alle waarschuwingen en instructies voor toekomstige naslag 14

Для снижения риска травматизма, перед выполнением любых работ прочтите и примите к сведению данные требования, в дополнение к Инструкции по

безопасности, код 8956000026. Сохраните требования по безопасности и инструкцию для использования в работе

För att minska risken för skador, läs och förstå dessa instruktioner, samt de separat tillhandahållna säkerhetsanvisningarna artikelnummer 8956000026, innan du

utför någon sådan åtgärd. Spara alla varningar och anvisningar för framtida referens 18

For at reducere risikoen for tilskadekomst, læs og forstå disse anvisninger, ligeledes de separat leverede sikkerhedsinstrukser artikelnummer 8956000026, før du

udfører en sådan opgave. Gem alle advarsler og anvisninger som fremtidig reference 20

Les og forstå disse instruksjonene for å unngå fare for skader. Les også sikkerhetsinstruksjonene delenummer 8956000026 som følger med separat, før du utfører

slike oppgaver. Ta vare på alle advarsler og instruksjoner for senere bruk. 22

Jotta vähennetään loukkaantumisriskiä, lue huolellisesti nämä ohjeet sekä erikseen toimitetut turvaohjeet, osanro 8956000026, ennen työskentelyä. Säilytä

kaikki varoitukset ja ohjeet tulevaa käyttöä varten 24

Para reduzir o risco de lesões, leia e compreenda as presentes instruções, bem como as instruções de segurança fornecidas em separado, com o número de

referência 8956000026, antes de realizar qualquer tarefa deste tipo. Guarde todos os avisos e instruções para referência futura. 26

Για να μειωθεί ο κίνδυνος τραυματισμού, διαβάστε και κατανοήστε τις οδηγίες αυτές, καθώς και τις οδηγίες ασφαλείας που παρέχονται ξεχωριστά με αριθμό

εξαρτήματος 8956000026, πριν εκτελέσετε κάποια από αυτές τις οδηγίες. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. 28

W celu zmniejszenia ryzyka obrażeń ciała, przed przystąpieniem do jakichkolwiek działań, należy przeczytać i przyswoić niniejsze instrukcje oraz osobne

instrukcje bezpieczeństwa (nr części 8956000026). Wszystkie ostrzeżenia i instrukcje należy zachować na przyszłość. 30

Abyste předešli riziku zranění, přečtěte si tyto instrukce a dodržujte je, stejně jako bezpečnostní informace týkající se čísla dílu 8956000026 dříve, než začnete

jakoukoli práci. Veškeré výstrahy a pokyny uchovejte pro budoucí referenci. 32

Pred akýmkoľvek úkonom si dôkladne prečítajte tento návod, ako aj samostatne dodané bezpečnostné pokyny s číslom 8956000026, aby sa predišlo riziku

zranenia. Všetky výstrahy a pokyny uschovajte pre prípad ďalšej potreby. 34

A sérülések veszélyének csökkentése érdekében bármilyen művelet végrehajtása előtt olvassa el és értse meg ezen utasításokat, valamint a külön mellékelt

8956000026 cikkszámú biztonsági útmutatót. Őrizze meg az összes gyelmeztetést és útmutatót a jövőbeli felhasználásra. 36

Kako bi se smanjila opasnost od ozljeda, pročitajte ove upute s razumijevanjem, kao i odvojeno priložene sigurnosne upute, dio br. 8956000026, prije provođenja

bilo kakvih radnji. Sva upozorenja i upute spremite za upotrebu u budućnosti 38

Za zmanjšanje tveganja poškodb preberite in upoštevajte ta navodila ter ločeno priložena varnostna navodila del št. 8956000026, pred začetkom katerega koli

takega opravila. Shranite vsa opozorila in navodila tudi za kasnejše branje. 40

Pentru a reduce riscul de accidentări, citiţi şi înţelegeţi aceste instrucţiuni, precum şi instrucţiunile de siguranţă pentru codul piesei 8956000026, înainte de

efectuarea oricărei operaţiuni. . Păstraţi toate instrucţiunile şi sfaturile pentru o viitoare utilizare. 42

За да намалите опасността от нараняване, моля внимателно прочетете и разберете настоящите инструкции, както и отделно предоставените ви инструкции за безопасност, част

№ 8956000026, преди да предприемете какъвто и да било опит да работите с инструмента. Моля запазете всички инструкции и предупредителни надписи и етикети за бъдещо ползване

Norėdami apsisaugoti nuo galimų sužalojimų, prieš pradėdami darbą su įrankiu atidžia perskaitykite šias instrukcijas bei saugaus eksploatavimo instrukcijas

Nr. 8956000026. Instrukcijas ir nurodymus su įspėjimais išsaugokite, ateityje jų gali prisireikti. 46

Lai mazinātu savainojumu risku, izlasiet un izprotiet šos norādījumus, kā arī atsevišķi sniegtos drošības norādījumus pirms instrumenta izmantošanas. Detaļas

numurs: 8956000026. Saglabājiet visus brīdinājumus un norādījumus turpmākai uzziņai. 48

Vigastusohu vähendamiseks lugege ja mõistke käesolevaid juhiseid ning eraldiolevaid ohutusjuhiseid osa numbriga 8956000026 enne mis tahes töö tegemist.

Hoidke kõik hoiatused ja juhised alles edaspidiseks lugemiseks. 50

Yaralanma riskini azaltmak için, herhangi bir işlem yapmadan önce, bu talimatları olduğu gibi, ayrı olarak tedarik edilen güvenlik talimatlarının bölüm numarası

8956000026 kısmını da okuyun ve anlayın. Tüm uyarı ve talimatları gelecekteki tekrar bakabilmek için saklayın. 52

为减少伤害的风险，请在进行任何操作之前，阅读并理解这些说明，以及另外提供的部件编号

8956000026

的安全说明。妥善保存所有的警告和说明，

以备日后参考。

傷害のリスクを少なくするため、作業を行う前に、本書の説明および添付の安全上の注意事項（パーツ番号

8956000026）

をよくお読みください。警告や指示内容

は、将来のため保存してください。

부상의 위험을 방지하기 위해, 작업을 시작하기 전에 먼저 이 설명서와 별도로 제공된 지침(부품 번호

8956000026

)를 주의 깊게 읽고 숙지하십시오. 모든 경고 관련

지침과 설명서는 나중에 사용할 수 있도록 잘 보관해 두십시오

RODCRAFT PNEUMATIC TOOLS

Bilder / Figures / Illustrations / Figuras / Figure / Afbeeldingen / Рисунки / Figurer / Figurer / Figurer / Kuvat / Figuras / Εικόνες / Rysunki / Údaje / Obrázky / Ábrák / Slike / Slike /

Figuri / Фигури / Paveikslai / Attēli / Joonised / Şekiller / 图形 / 図 / 그림

Fig. 01:

8 bar

114 PSI

MN2-14 (8940168574) (1/4”)

MD2-12 (8940168576) (1/2”)

MN3-14 (8940168575) (1/4”)

MD3-12 (8940168577) (1/2”)

8951011861 (1l)

8951011784 (1/4” AG)

8951011786 (1/2” AG)

START

8951011796 (Ø9)

8951011791 (Ø9)

8951011796 (Ø9)

8951011836 (Ø9)

30 to 50 cm hose

8951011836

8951011831 (Ø8x5m)

8951011833 (Ø8x8m)

8951011835 (Ø8x10m)

Sehr geehrter Kunde!

Rodcraft Pneumatic Tools dankt Ihnen für den Kauf eines seiner Produkte und lädt Sie zum Lesen dieses Handbuches ein.

Alle notwendigen Informationen für einen sachgerechten Gebrauch des gekauften Gerätes sind hierin enthalten: es empﬁehlt sich also, es vollständig durch-

zulesen und sich an die darin enthaltenen Hinweise zu halten.

Bitte bewahren Sie das Handbuch so auf, dass es unbeschädigt erhalten bleibt. Der Inhalt dieses Handbuches kann ohne Vorbescheid und ohne weitere

Verpﬂichtungen geändert werden, so dass Änderungen und Verbesserungen in die bereits gesandten Kopien eingelegt werden können.

Unser Ziel, ist es Produkte herzustellen, mit denen Sie möglichst sicher und effektiv arbeiten können. Am wichtigsten für Ihre Sicherheit sind Ihre Umsicht

und Ihr Urteilsvermögen im Umgang mit diesem Produkt und anderen Werkzeugen. Diese Sicherheitshinweise enthalten einige der wichtigen Gefahren-

quellen; sie können jedoch nicht alle möglichen Gefahren abdecken.

Das Kopieren oder Übersetzen eines jeglichen Teiles dieses Handbuches ist ohne vorherige schriftliche Genehmigung des Herstellers untersagt.

1. Technische Daten

2. Anwendung und Funktion

• Angetriebenes, mit einem 3/8 oder 1/2 Zoll Bohrfutter ausgestattetes Bohrwerkzeug zur Verwendung mit unterschiedlichen Bohrern. Nur für den professi-

onellen Einsatz. Das Werkzeug darf nicht unsachgemäß verwendet werden.

• Beachten Sie bitte auch die Produktsicherheitsinformationen!

max Druck 6.3 bar (90 psi)

ahd : Vibrationspegel, kUnsicherheit ; LpA Schalldruckpegel, dB(A), KpA = KWA = 3 dB Unsicherheit.

Deklataration zu Geräusch (ISO 15744) und Vibrationsemission (ISO 28927-9)

Alle Werte sind zum Zeitpunkt dieser Veröffentlichung auf dem aktuellen Stand. Neueste Informationen nden Sie unter www.rodcraft.com.

Die genannten Werte wurden durch Tests gemäß den angegebenen Normen unter Laborbedingungen ermittelt und sind für den Vergleich mit den genannten

Werten der anderen Werkzeuge, die den selben Normen entsprechen, nicht ausreichend. Diese genannten Werte sind für Risikoanalysen nicht geeignet und die

tatsächlichen Messwerte am Einsatzort können höher ausfallen. Die tatsächlichen Richtwerte und das Gesundheitsrisiko für den individuellen Nutzer sind von

Person zu Person verschieden und hängen von den Arbeitsgewohnheiten, dem Werkstück und der Gestaltung des Arbeitsplatzes sowie von der Belastungsdau-

er und dem Gesundheitszustand des Benutzers ab.

Wir, die RODCRAFT PNEUMATIC TOOLS , haften nicht für die Folgen einer Anwendung der genannten Werte anstelle von Messwerten der tatsächlichen

Belastungswerte in einer Risikoanalyse für einen konkreten Arbeitsplatz, der sich unserer Einußnahme entzieht.

Dieses Werkzeug kann das Hand-Arm-Vibrations-Syndrom auslösen, sofern sein Gebrauch nicht in ausreichendem Maße geregelt wird. Ein EU-Leitfaden zur

Regelung von Hand-Arm Vibrationen steht im Internet zur Verfügung: www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Wir empfehlen ein Programm zur Gesundheitsüberwachung, durch welches frühe Symptome erkannt werden können, welche auf die Geräusch- oder Vibrati-

onsexposition zurückgeführt werden könnten, so dass die Abläufe der Maßnahmen daraufhin so geändert werden können, dass zukünftige Beeinträchtigungen

vermieden werden.

3. Inbetriebnahme und Arbeiten

Grundsätzlich sind beim Arbeiten mit dem Gerät die Sicherheitsrichtlinien zu beachten.

Allgemeine Informationen:

•Das Gerät laut Abb. 01 anschließen.

•Befestigen Sie das Zubehör korrekt am Werkzeug.

•Zum Betrieb in Vorwärtsrichtung den Umschaltstift einwärts drücken. Zum Betrieb im Rückwärtsgang den Umschaltstift (2) drücken.

•Drücken Sie zum Starten der Maschine einfach auf den Drücker (1). Die Maschinendrehzahl steigt mit steigendem Druck auf den Drücker. Lassen Sie

den Drücker oder Hauptschalter los, um die Maschine zu stoppen.

•Den Drehzahlschalter (2) nur verwenden, wenn die Antriebsspindel vollständig stillsteht. Das Ändern der Drehzahl vor dem Stillstand der Antriebsspindel

kann die Maschine beschädigen.

RODCRAFT PNEUMATIC TOOLS

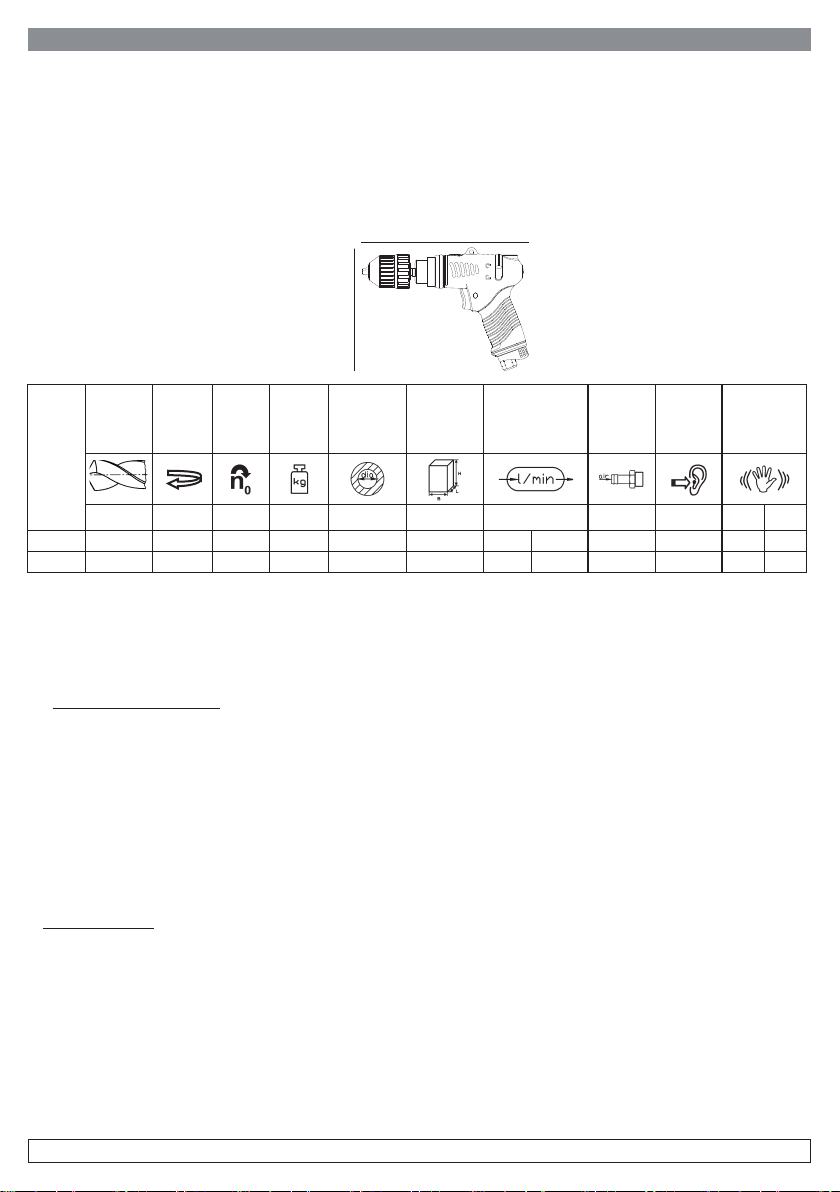

Modell Spannpa-

tronen Leistung Drehzahl Gewich Schlauch Ø

innen

Abmaß

axb

Luftverbrauch

durchschn. –

kontin.

Lufteinlaß Schalldruck Vibration

[mm] [mm] [min-1] [kg] [mm] [mm] [l/min] [Zoll] dB(A) ahd[m/s²]k [m/s²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225x100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Technische Daten a

4. Wartung

Grundsätzlich sind bei der Wartung des Gerätes die Umweltvorschriften der ensprechenden Landesgesetze zu beachten.

Demontieren und kontrollieren Sie nach dem ersten Jahr das Werkzeug alle drei 3 Monate, wenn das Werkzeug täglich eingesetzt wird. Ersetzen Sie

beschädigte oder abgenutzte Teile.

Es ist sicher zu stellen, daß die Maschine von der Energiequelle (Druckluft) getrennt ist um ein unbeabsichtigtes Ingangsetzen zu vermeiden.

Verwenden Sie den in der Teileliste angegebenen Reparatursatz, um die Standzeit auf ein Minimum zu reduzieren.

Schmierung des Motors

•1. Nur Luftöl aus dem RODCRAFT Zubehör verwenden

2. Lufteingangsnippel vor Benutzung von Schmutz reinigen

3. Luftöl (ca. 3 Tropfen) in den Lufteingangsnippel füllen und die Maschine kurz in Betrieb nehmen.

•Vor- und nach der Benutzung der Maschine sollten die o.g. Schritte ausgeführt werden. Dies erhöht die Standzeit der Maschine.

Besuchen Sie auch unsere Internetpräsenz unter www.rodcraft.com

Hier können auch unsere Handbücher heruntergeladen werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Rodcraft Niederlassung oder den autorisierten Fachhandel.

RC4107 - RC4207 Seriennr.: 011 bis 129

Herstellungsland: Hergestellt in Taiwan

erfüllt die Anforderungen der Ratsrichtlinien zur Angleichung der Rechtsvorschriften der Mitgliedstaaten in Bezug auf Folgendes:

„Maschinen“: 2006/42/EC (17.05.2006)

zutreffende harmonisierte Standards: EN ISO 11148-3:2010

Technische

Datei verfügbar

bei EU-Techno-

center

ZAC de la Lorie -38, rue Bobby Sands, B.P10273

44818 Saint-Herblain Cedex, France

Ort und Datum

der Ausstellung:

44818 Saint-Herblain,

France

01.06.2012

Firmenname

und Adresse:

Rodcraft Customer CenterLangemarckstr.35 bis

45141 Essen- Germany

Bruno Blanchet

Geschäftsführer

Wir erklären hiermit, dass die im Folgenden beschriebene Maschine den allgemeinen Arbeitssicherheitsanforderungen der unten genannten EU-Richtlinien aufgrund des

Konzepts, des Designs und des von uns auf den Markt gebrachten Typs erfüllt. Diese Erklärung wird ungültig, wenn die Maschine ohne unser Einverständnis modiﬁziert wird.

Gültig für:

EC-ERKLÄRUNG

5. Entsorgung

Die Entsorgung des Gerät muß gemäß der Gesetzgebung des jeweiligen Landes erfolgen.

Alle beschädigten, stark verschlissenen oder schlecht funktionierenden Geräte MÜSSEN AUSSER BETRIEB GESETZT WERDEN.

Die Reparatur des Gerätes dürfen nur vom Fachpersonal durchgeführt werden.

Das Gerät nur für den oben beschriebenen Anwendungsfall verwenden, jede andere Verwendung schließen wir ausdrücklich aus! Für

Verletzungen und Schäden, die aus unsachgemäßer und zweckentfremdeter Anwendung bzw. aus Zuwiderhandlung gegen die Sicherheits-

hinweise resultieren, übernehmen wir keine Haftung oder Gewährleistung.

RODCRAFT PNEUMATIC TOOLS

•Schmierung des Schlagwerkes vornehmen wie folgt:

1. Nur Handelsübliches Schmierfett der Spezifikation MoS2 verwenden

2. Fettpresse mit passendem Anschluß, für den am Schlagwerkgehäuse angebrachten Schmiernippel, verwenden.

3. Schmiernippel vor Benutzung von Schmutz reinigen

•Wie oft geschmiert und wieviel Schmierfett der Spezifikation MoS2 verwendet werden muß, hängt immer von der Art der Benutzung der Maschine ab. In

der Regel erkennt man eine nötige Wartung daran, daß die Leistung und das Drehmoment der Maschine geringer werden. Spätestens dann muß das

Schlagwerk geschmiert werden.

RODCRAFT PNEUMATIC TOOLS

Dear customer!

Rodcraft Pneumatic Tools thanks you for the purchase of one of our products and invites you to reading this user manual.

All necessary information for an adequate use of the purchased equipment is contained herein: it is advisable to read everything from cover to cover and to

observe the references.

Please keep the user manual in good order. The contents of this manual may change without prior notice and without further obligations, so that changes

and improvements can be inserted into already distributed copies.

It is our aim to manufacture products, with which you can work as safe and efﬁcient as possible. Most important for your safety are your caution and

judgment in handling this product and other tools. These safety precautions contain some of the important sources of danger; however, they cannot cover all

possible risks.

Without prior written permission of the manufacturer copying or translation of any part of this manual is prohibited.

1. Technical Data

2. Application and Function

• Power tool equipped with 3/8“ or 1/2” chuck for use with various drill bits for drilling holes. No other use permitted. For professional use only.

• Please read the product safety information carefully!

max pressure 6.3 bar (90 psi)

ahd :Vibration level, k Uncertainty ; LpA Sound pressure level dB(A), KpA = KWA = 3 dB Uncertainty.

Declaration of noise (ISO 15744) and vibration emission (ISO 28927-9)

All values are current as of the date of this publication. For the latest information please visit rodcraft.com.

These declared values were obtained by laboratory type testing in accordance with the stated standards and are suitable for comparison with the declared

values of other tools tested in accordance with the same standards. These declared values are not adequate for use in risk assessments and values measured

in individual work places may be higher. The actual exposure values and risk of harm experienced by an individual user are unique and depend upon the way

the user works, the workpiece and the workstation design, as well upon the exposure time and the physical condition of the user.

We, RODCRAFT PNEUMATIC TOOLS , cannot be held liable for the consequences of using the declared values, instead of values reecting the actual expo-

sure, in an individual risk assessment in a work place situation over which we have no control.

This tool may cause hand-arm vibration syndrome if its use is not adequately managed. An EU guide to managing hand-arm vibration can be found at www.

pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

We recommend a programme of health surveillance to detect early symptoms which may relate to noise or vibration exposure, so that management procedures

can be modied to help prevent future impairment.

Model Collet Power Speed Weight Inner Hose

Dia.

Dimension

axb

Air Consumtion

Average – con-

tinuous

Air Inlet Soundpres-

sure Vibrations

[mm] [mm] [min-1] [kg] [mm] [mm] [l/min] [inch] dB(A) ahd[m/s²]k [m/s²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225x100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Technical Data a

3. Implementation and Operation

Generally the safety guidelines are to be observed when working with the equipment.

General Information:

•Connect device as shown in Fig.01.

•Fix the accessories properly to the tool.

•To operate in forward rotation, push the reverse pin (2). To operate in reverse, push the reverse pin (2).

•To start the machine, simply push the trigger (1). Machine speed is increase by increasing pressure on the trigger. Release the main switch to stop.

•Use the speed switch (2) only when the drive spindle comes to a complete stop. Changing the speed before the drive spindle stops may damage the

machine.

Original Instructions

RODCRAFT PNEUMATIC TOOLS

4. Maintenance

Generally for the device maintenance the environmental regulations of the respective country are to be observed.

After first year, disassemble and inspect the tool every three 3 months if the tool is used every day. Replace damaged or worn parts.

Always ensure that the machine is disconnected from energy source (compressed air) to avoid accidental operation.

To keep downtime to a minimum, use repair kit deﬁne in parts list.

Motor Lubrication

•1. Only use RODCRAFT accessory air oil

2. Clean air intake nipple before use

3. Fill air oil (approx. 3 drops) into the air intake nipple and briefly operate the machine.

•Follow abovementioned steps before and after using the machine. This increases the machine‘s service life.

Visit our Internet presence at www.rodcraft.com

Here you can also download our manuals.

With further questions contact your nearest Rodcraft branch or the authorized dealer.

RC4107 - RC4207 Serial: 011 to 129

Origin of the product: Made in Taiwan

is in conformity with the requirements of the council Directives on the approximation of the laws of the Member States relating :

to „Machinery“: 2006/42/EC (17/05/2006)

applicable harmonised standard(s) : EN ISO 11148-3:2010

Technical File

available at the

EU Technocenter

ZAC de la Lorie -38, rue Bobby Sands, B.P10273

44818 Saint-Herblain Cedex, France

Place and date

of issue:

44818 Saint-Herblain,

France

01.06.2012

Company name

and address:

Rodcraft Customer Center

Langemarckstr.35 bis

45141 Essen- Germany

Bruno Blanchet

General Manager

We hereby declare that the following described machine complies with the general safety and health requirements of below mentioned EU directives due to its design and

conception and the type circulated by ourselves. This declaration becomes invalid if the machine is modiﬁed without our approval.

Valid for:

EC DECLARATION

5. Disposal

The disposal of this equipment must follow the legislation of the respective country.

All damaged, badly worn or improperly functioning devices MUST BE TAKEN OUT OF OPERATION.

Repair only by technical maintenance staff.

Use the equipment only for its intended use as described above, any other use is expressly excluded! We are not responsible for injuries

and damage due to inappropriate use and misuse and/or noncompliance of safety precautions; this is not covered by the warranty.

•Lubricate the striking mechanism as follows:

1. Only use commercially available grease with MoS2specifications.

2. Use grease gun with matching connector for the grease nipple on the striking mechanism casing.

3. Clean grease nipple before use.

•Greasing frequency and amount of grease with specifications MoS2 depends on the use of the machine. Generally the need for maintenance can be seen

by reduced torque and power. Now it is high time to grease the striking mechanism.

RODCRAFT PNEUMATIC TOOLS

Cher client,

Rodcraft Pneumatic Tools vous remercie d’avoir acheté l’un de ses produits et vous invite à lire ce guide d’utilisation.

Toutes les informations nécessaires à une utilisation appropriée du matériel acheté y sont contenues. Nous vous suggérons une lecture complète et de

respecter les références.

Veuillez conserver le guide d’utilisation à portée de main. Le contenu du guide peut changer sans préavis et sans autre obligations ultérieures, de sorte que

des modiﬁcations et améliorations peuvent être effectuées dans des copies déjà distribuées.

Notre objectif est de fabriquer des produits avec lesquels vous pouvez travailler de manière aussi sûre qu’efﬁcace. L’élément le plus déterminent pour votre

sécurité reste votre prudence et votre bon sens dans la manipulation de ce produits et d’autres outils. Ces précautions de sûreté contiennent les causes de

danger majeures, sans pouvoir, toutefois, couvrir la totalité des risques.

Toute copie ou traduction de tout ou partie de ce guide sans autorisation écrite du fabricant est interdite.

1. Données techniques

2. Application et fonction

• Outil pneumatique équipé d’un mandrin de serrage de 10 mm ou 13 mm (3/8 pouce ou 1/2 pouce) pour forets divers en vue de percer des trous.

Aucune autre utilisation n’est autorisée. Destiné uniquement à un usage professionnel. Utilisez uniquement l’outil pour l’usage auquel il est destiné.

• Veuillez lire attentivement les instructions de sécurité du produit!

Pression max 6.3 bar (90 psi)

ahd :Niveaux de vibration, kIncertidude ; LpA Niveau de pression acoustique, dB(A), KpA = KWA = 3 dB Incertitude.

Niveau de bruit (ISO 15744) et émission de vibration (ISO 28927-9) déclarés

Toutes les valeurs sont celles connues à la date depublication du présent document. Pour obtenir les renseignements les plus récents, visiter le www.rodcraft.

com

Ces valeurs ont été obtenues par des essais en laboratoire conformément aux normes indiquées; elles ne peuvent pas être utilisées pour l’évaluation des

ris-ques. Les valeurs mesurées sur les lieux de travail individuels peuvent être supérieures aux valeurs indiquées. Les valeurs d’exposition et le risque de

préjudice réels dépendent de l’utilisateur et de sa condition physique, de la méthode de travail utilisée, de la pièce de travail, de la conception de la station de

travail et du temps d’exposition.

RODCRAFT PNEUMATIC TOOLS , ne saurait être tenue responsable des conséquences de l’utilisation des valeurs ci-dessus au lieu des valeurs représenta-

tives de l’exposition réelle, dans les études de risques individuelles sur les lieux de travail qui échappent à notre contrôle.

Cet outil peut provoquer des Troubles Musculo-Squelettiques, si son utilisation n‘est pas correcte. Un guide communautaire de la prévention des TMS peut être

trouvé sur le site www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Nous recommandons un programme de surveillance de la santé pour détecter les premiers symptômes se rapportant au bruit ou à l‘exposition aux vibrations,

et de modier les conditions travail pour aider à prévenir les troubles à venir.

Modèle bague Puis-

sance Vitesse Poids

Ø Diamètre

interne con-

duite

Dimensions

axb

Consommation

d’air

Moyenne – En

continu

Admission

d’air

Pression

accous-

tique

Vibration

[mm] [mm] [min-1] [kg] [mm] [mm] [l/min] [pouce] dB(A) ahd[m/s²]k [m/s²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225x100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Données techniques a

3. Mise en œuvre et utilisation

Les indications de sécurité doivent généralement être suivie lorsque vous travaillez avec l’appareil.

Informations générales:

•Connectez l‘appareil comme sur la ﬁgure 01.

•Fixez correctement les accessoires à l’outil.

•Pour utiliser en mode de vissage, appuyer sur le bouton de dévissage (2). Pour utiliser en mode dévissage, pousser sur le bouton de dévissage (2).

•Pour démarrer la machine, poussez simplement la gâchette (1). La vitesse de la machine augmente en augmentant la pression sur la gâchette. Relâchez

l’interrupteur principal pour arrêter.

•Utilisez l‘interrupteur de vitesse (2) uniquement lorsque l‘axe de l‘entraînement est complètement à l‘arrêt. La modiﬁcation de la vitesse avant l‘arrêt de

l‘axe d‘entraînement peut endommager la machine.

RODCRAFT PNEUMATIC TOOLS

4. Entretien

En règle générales, les réglementations environnementales locales concernant l‘entretien de l‘appareil doivent être respectées.

Après la première année de service, démontez et inspectez l’outil tous les trois 3 mois, si l’outil est utilisé tous les jours. Remplacez les pièces endomma-

gées ou usées.

Assurez-vous toujours que l‘appareil soit déconnecté de sa source d‘énergie (air comprimé) pour éviter une activation accidentelle.

Pour minimiser les temps morts, utilisez le kit de réparation inclut dans la liste de pièces.

Lubriﬁcation moteur

•1. N‘utilisez que de l‘huile pour accessoires pneumatiques RODCRAFT

2. Nettoyer les embouts de l‘admission d‘air avant utilisation

3. Remplissez l‘huile pneumatique (environ 3 gouttes) l‘embout de l‘admission d‘air et faites brièvement fonctionner la machine.

•Suivez les étapes précédemment mentionnées avant et après avoir utilisé la machine, pour augmenter la durée de vie de la machine.

Visitez notre site Internet au www.rodcraft.com

Vous pourrez également y télécharger nos manuels.

Pour de plus amples renseignements, veuillez contacter votre succursale ou un distributeur Rodcraft agréé.

RC4107 - RC4207 Séries: 011 à 129

Origine du produit : fabriqué à Taiwan

est conforme aux exigences du conseil des Directives sur le respect des lois des États membres à propos de :

« Machinerie »: 2006/42/CE (17/05/2006)

standard(s) normalisé(s) applicable(s) : EN ISO 11148-3:2010

Fichier tech-

nique disponible

auprès du centre

technique UE

ZAC de la Lorie -38, rue Bobby Sands, B.P10273

44818 Saint-Herblain Cedex, France

Lieu et date

d’obtention :

44818 Saint-Herblain,

France

01.06.2012

Nom et adresse

de l’entreprise :

Rodcraft Customer Center

Langemarckstr.35 bis

45141 Essen- Allemagne

Bruno Blanchet

Directeur général :

Nous déclarons par la présente que les machines décrites ici respectent les exigences générales de santé et de sécurité des directives de l’UE mentionnées ci-dessus, en

termes de conception et de conception et du type que nous circulons nous-mêmes. Cette déclaration devient caduque si la machine est modiﬁée sans notre approbation.

Valide pour :

DÉCLARATION CE

5. Mise au rebut

La mise au rebut de ce materiel doit être conforme à la législation du pays d’utilisation.

Tous les appareils endommagés, gravement usés ou ne fonctionnant pas correctement DOIVENT ETRE MIS HORS SERVICE.

Faites réparer uniquement par du personnel d’entretien technique.

Utilisez l’appareil uniquement dans le but pour lequel il a été conçu, décrit plus haut. Toute autre utilisation est expressément exclue ! Nous

ne sommes pas responsables des blessures et dégâts provoqués par une utilisation impropre et un mauvais usage et/ou le non respect des

précautions de sécurité : ces éléments ne sont pas couverts par la garantie.

•Graisser le mécanisme de chocs de la façon suivante :

1. N‘utilisez que des graisses disponibles dans le commerce avec les spécifications MoS2

2. Utilisez un pistolet à graisse avec le connecteur correspondant pour les embouts de graissage situés sur le boîtier du mécanisme de chocs.

3. Nettoyer les embouts de graissage avant utilisation

•La fréquence des graissage et la quantité de graisse avec spécification MoS2 dépend de l‘utilisation de la machine. En règle générale, la nécessité d‘un

entretien est visible avec la réduction du couple et de la puissance. Il est alors grand temps de graisser le mécanisme de chocs.

RODCRAFT PNEUMATIC TOOLS

Estimado cliente:

Rodcraft Pneumatic Tools le agradece su adquisición de uno de nuestros productos y le invita a leer este manual del usuario.

Toda la información necesaria para un uso adecuado del equipo adquirido está contenida aquí: Se recomienda leerlo entero, de principio a ﬁn, y tener en

cuenta las referencias.

Tenga el manual del usuario en buenas condiciones. El contenido de este manual puede cambiar sin previo aviso y sin ulteriores obligaciones, por lo que

pueden introducirse cambios y mejoras en copias ya distribuidas.

Nuestro objetivo es fabricar productos con los que pueda trabajar de una forma tan segura y eﬁcaz como sea posible: De la mayor importancia para su segu-

ridad son su precaución y criterio al manipular este producto y otras herramientas. Estas precauciones de seguridad contienen algunas importantes fuentes

de peligro; sin embargo, no pueden cubrir todos los posibles riesgos.

Sin el permiso anticipado por escrito del fabricante, la copia o traducción de cualquier parte de este manual está prohibida.

1. Datos técnicos

2. Aplicación y funciones

• Máquina neumática con portabrocas de 3/8 o 1/2 in. para sujetar diversas brocas para perforar. No se permite ningún otro uso. Únicamente para uso

profesional. No utilice la herramienta de manera incorrecta.

• ¡Lea detenidamente la información de seguridad del producto!

Presión máx. 6,3 bar (90 psi)

ahd :Nivel de vibración, kIcertidumbre ; LpA Nivel de presión sonora dB(A), KpA = KWA = 3 dB Icertidumbre.

Declaration de emisiones sonoras (ISO 15744) y de vibraciones (ISO 28927-9)

Todos los valores son correctos en el momento de la publicación. Para conocer la última informacion, visite rodcraft.com.

Estos valores declarados se obtuvieron en pruebas de laboratorio en cumplimiento con las normas establecidas y son adecuados para compararse con los

valores declarados de otras herramientas comprobadas según los mismos estándares. No son adecuados para utilizarse en evaluaciones de riesgos. Los

valores medidos en lugares de trabajo individuales podrían ser más altos que los valores declarados. Los valores de exposición reales y el riesgo de daños ex-

perimentado por un usuario individual son únicos y dependen del hábito de trabajo del usuario, la pieza en la que se está trabajando y el diseño de la estación

de trabajo, además del tiempo de exposición y las condiciones físicas del usuario.

Nosotros, RODCRAFT PNEUMATIC TOOLS , no podemos aceptar responsabilidad por las consecuencias de utilizar los valores declarados en lugar de los

valores que reejen la exposición real en una evaluación de riesgo individual y en una situación de lugar de trabajo sobre los que no tenemos ningún control.

Esta herramienta puede provocar síndrome de vibración en brazo y mano si no se gestiona adecuadamente su utilización. Encontrará una guía de la UE

respecto a lagestión de vibraciones transmitidas al sistema manobrazo en la página www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_

sheet_0111.pdf

Se recomienda mantener un programa de control sanitario de detección precoz de los síntomas relacionados con la exposición a vibraciones y ruidos, con

objeto de modicar los procedimientos de gestión y así evitar posibles discapacidades. can be modied to help prevent future impairment.

Modelo 󰘰jación Potencia Veloci-

dad Peso

Diámetro Ø

de manguera

interno

Dimensiones

axb

consumo de aire

Media – continua

Admisión

de aire

Presión

sonora Vibración

[mm] [mm] [min-1] [kg] [mm] [mm] [l/min] [Pulgada] dB(A) ahd[m/s²]k [m/s²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225x100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Datos técnicos a

3. Implementación y uso

Las normas de seguridad deben obedecerse cuando trabaje con el equipo.

Información general:

•Conecte el dispositivo del modo mostrado en la Fig.01.

•Sujete el accesorio a la herramienta de manera correcta.

•Empuje el pasador (2) de inversión para operar en rotación hacia adelante. Empuje del pasador (2) de inversión para operar en rotación hacia atrás.

•Para poner en marcha la máquina, sencillamente pulse el disparador (1). La velocidad de la máquina aumentará según aumente la presión sobre el

mismo. Suelte el disparador principal para detener la máquina.

•Use el interruptor de velocidad (2) exclusivamente cuando el eje motor se detenga por completo. Cambiar la velocidad antes de que se detenga el eje

motor puede dañar la máquina.

RODCRAFT PNEUMATIC TOOLS

4. Mantenimiento

Normalmente deben seguirse las normativas medioambientales del país correspondiente para el mantenimiento del dispositivo.

Después del primer año, desmonte e inspeccione la máquina cada tres 3 meses si la utiliza a diario Sustituya las piezas dañadas o desgastadas.

Asegúrese de que la máquina esté desconectada de la fuente de energía (aire comprimido) para evitar su activación accidental

Para reducir a mínimo el tiempo de parada técnica, utilice el kit de reparaciones indicado en la lista de piezas.

Lubricación del motor

•1. Use exclusivamente aceite para aire de accesorios RODCRAFT

2. Limpie la boquilla de admisión de aire antes del uso

3. Llene con aceite para aire (aprox. 3 gotas) la boquilla de admisión de aire y use brevemente la máquina.

•Siga los pasos mencionados anteriormente antes y después de usar la máquina. Aumentará la vida útil de la máquina.

Visite nuestro sitio de Internet en www.rodcraft.com

Aquí también podrá descargar nuestros manuales.

Si tiene más consultas, contacte con su sucursal de Rodcraft más cercana o con un representante autorizado.

RC4107 - RC4207 Serie: de 011 a 129

Origen del producto: Hecho en Taiwan

de acuerdo con los requisitos de las directivas de consejo para la aproximación a las leyes de los Estados Miembros con respecto a:

„Maquinaria“: 2006/42/CE (17/05/2006)

normativas de armonización aplicables: EN ISO 11148-3:2010

Fichero técnico

disponible en el

EU Technocenter

ZAC de la Lorie -38, rue Bobby Sands, B.P10273

44818 Saint-Herblain Cedex, France

Lugar y fecha de

publicación:

44818 Saint-Herblain,

Francia

01.06.2012

Nombre y

dirección de la

compañía:

Rodcraft Customer Center

Langemarckstr.35 bis

45141 Essen- Alemania

Bruno Blanchet

Director General

Por la presente declaramos que la máquina descrita cumple con los requisitos generales de seguridad e higiene de las directivas de UE mencionadas a continuación debido

a su diseño y concepción y al tipo puesto en circulación por nosotros mismos. Esta declaración no será válida si la máquina se modiﬁca sin nuestra aprobación.

Válida para:

DECLARACIÓN CE

5. Eliminación

La eliminación de este equipo debe seguir las leyes del país correspondiente.

Cualquier dispositivo dañado, excesivamente desgastado o que tenga un funcionamiento inadecuado debe SER ANULADO.

La reparación sólo puede ser realizada por personal técnico de mantenimiento.

Use el equipo solamente para su ﬁnalidad según se ha descrito anterioresmente. Cualquier otro uso queda explícitamente excluído. No

aceptamos responsabilidad alguna por heridas y daños debidos a un uso inadecuado, mal uso y/o no cumplimento de las precauciones de

seguridad: esto no queda incluido en la garantía.

•Engrase el mecanismo de impacto del modo siguiente:

1. Use exclusivamente grasa comercial con especificaciones MoS2

2. Use la pistola de grasa con el conector correspondiente para la boquilla de engrasado en el chasis del mecanismo de impacto.

3. Limpie la boquilla de engrasado antes del uso

•La frecuencia de engrasado y la cantidad de grasa con las especificaciones MoS2 dependen del uso de la máquina. Normalmente la necesidad de

mantenimiento puede detectarse por la reducción de par y de potencia. En este momento es adecuado engrasar el mecanismo de impacto.

RODCRAFT PNEUMATIC TOOLS

Gentile cliente!

la Rodcraft Pneumatic Tools La ringrazia per aver acquistato uno dei suoi prodotti e Le consiglia di leggere il presente manuale, in cui sono riportate tutte le

informazioni necessarie per un utilizzo corretto dell’attrezzo acquistato.

Si consiglia di leggere tutto il manuale e fare riferimento alle opportune sezioni di volta in volta.

Tenere in ordine il presente manuale. Le informazioni ivi riportate possono essere modiﬁcate senza preavviso e ulteriori obblighi, per cui modiﬁche e miglio-

rie possono essere aggiunte alle copie previamente distribuite.

Il nostro scopo è quello di produrre attrezzi sicuri ed efﬁcienti. Per la sicurezza dell’operatore, è di estrema importanza l’attenzione e la capacità di valutare

come utilizzare questo e altri attrezzi. Le presenti norme di sicurezza riportano le principali, ma non tutte, le potenziali fonti di pericolo.

Sono proibite la copia o la traduzione del presente manuale senza previa autorizzazione del produttore.

1. Dati Tecnici

2. Applicazioni e funzion

• Questo prodotto è progettato per l’installazione di dispostivi di ﬁssaggio ﬁlattati in legno, metallo ematerie plastiche.essun altro utilizzo è consentito. Solo

per uso professionale. Non abusare dell‘utensile.

• Si prega di leggere attentamente le informazioni di sicurezza del prodotto!

max pressure 6.3 bar (90 psi)

ahd :Livello vibrazioni, kIncerto ; LpA Livello pressione acustica dB(A), KpA = KWA = 3 dB Incerto.

Dichiarazione relativa al livello di emissione rumori (ISO 15744) e vibrazioni (ISO 28927-9)

Tutti i valori sono vigenti alla data della presentepubblicazione. Per informazioni più recenti, visitare www.rodcraft.com.

I valori dichiarati sono stati ottenuti da test eseguiti in laboratorio in conformità con le norme stabilite e non sono adeguati per l’uso nella valutazione dei rischi. I

valori rilevati in determinati luoghi lavorativi possono essere superiori ai valori dichiarati. I valori di esposizione reali e il rischio di pericolo a cui il singolo utente

è soggetto sono esclusivi e dipendono dal modo in cui la persona lavora, dal pezzo in lavorazione e dalla struttura dell’area di lavoro, nonché dai tempi di

esposi-zione e dalle condizioni siche dell’utente.

Noi, RODCRAFT PNEUMATIC TOOLS , non possiamo essere ritenuti responsabili per le conseguenze derivanti dall’uso dei valori dichiarati, anziché di valori

che riettono l’esposizione effettiva, nella specica valutazione di eventuali rischi in un luogo lavorativo su cui non abbiamo alcun controllo.

Se non utilizzato in modo idoneo, questo utensile può provocare la sindrome da vibrazioni manobraccio. Per una guida UE sulla gestione delle vibrazioni mano-

braccio, consultare l’indirizzo internet www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Si raccomanda l’adozione di un programma di controllo sanitario nalizzato a individuare i primi sintomi di un’eventuale esposizione alle vibrazioni, afnché sia

possibile modicare le procedure di gestione e aiutare a prevenire disabilità signicative.

Modello serrapinza Alimen-

tazione Velocità Peso Diam. Interno

Tubo

Dimensioni

axb

Consumo aria

Medio – continuo

Presa

d’aria

Pressione

sonora Vibrazioni

[mm] [mm] [min-1] [kg] [mm] [mm] [l/min] [Pollici] dB(A) ahd[m/s²]k [m/s²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225x100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Dati Tecnici a

3. Implementazione e funzionamento

Osservare le linee guida per la sicurezza quando si utilizza l’attrezzo.

Informazioni generali:

•Collegare il dispositivo come indicato in Fig.01.

•Fissare gli accessori allo strumento in modo corretto.

•Per usare l’utensile con la rotazione in avanti, inserire il perno (2) di inversione. Per l’uso in modalità inserire, estrarre il perno (2) di inversione.

•Per avviare la macchina, premere semplicemente il grilletto (1). La velocità della macchina aumenta con la pressione sul grilletto. Rilasciare l‘interruttore

principale per fermare la macchina.

•Utilizzare l‘interruttore di velocità (2) solo quando il mandrino di azionamento si ferma completamente. Cambiando la velocità prima dell‘arresto del

mandrino di azionamento si può danneggiare la macchina.

RODCRAFT PNEUMATIC TOOLS

4. Manutenzione

Per la manutenzione del dispositivo, si prega di rispettare le norme ambientali locali.

Dopo il primo anno, smontare e ispezionare l‘utensile ogni tre 3 mesi se lo si utilizza quotidianamente. Sostituire le parti danneggiate o usurate.

Assicurarsi che la macchina non sia collegata all‘alimentazione (aria compressa) per evitare qualsiasi funzionamento accidentale.

Per tenere al minimo i tempi di inattività, utilizzare il kit di riparazione descritto nel listino.

Lubriﬁcazione motore

•1. Utilizzare solo la miscela aria lubrificante per accessori RODCRAFT

2. Prima dell‘uso, pulire il raccordo immissione aria

3. Versare la miscela aria lubrificante (circa 3 gocce) nel raccordo immissione aria e far funzionare brevemente la macchina.

•Prima e dopo l‘uso, procedere come sopra riportato. Ciò consentirà di aumentare la durata di servizio della macchina.

Per maggiori informazioni sui nostri prodotti, consultare il sito www.rodcraft.com

Qui è inoltre possibile scaricare i nostri manuali.

In caso di domande, contattare il reparto oppure il rivenditore autorizzato Rodcraft più vicino.

RC4107 - RC4207 Serie: da 011 a 129

Origine del prodotto: Made in Taiwan

il prodotto è conforme ai requisiti delle Direttive del consiglio concernente il ravvicinamento delle legislazioni degli Stati membri relative a:

„Macchinari“: 2006/42/EC (17/05/2006)

norma o norme di riferimento armonizzate applicabili: EN ISO 11148-3:2010

Fasicolo Tecnico

disponibile

presso EU Tech-

nocenter

ZAC de la Lorie -38, rue Bobby Sands, B.P10273

44818 Saint-Herblain Cedex, France

Luogo e data di

emissione:

44818 Saint-Herblain,

France

01.06.2012

Ragione sociale

e indirizzo:

Rodcraft Customer Center

Langemarckstr.35 bis

45141 Essen- Germany

Bruno Blanchet

General Manager

Si dichiara che la macchina di seguito descritta è conforme ai requisiti generali di sicurezza e salute stabilite dalle direttive UE menzionate di seguito grazie al suo design, alla

sua progettazione e allo standard dei prodotti da noi distribuiti. Questa dichiarazione non è più valida se la macchina viene modiﬁcata senza la nostra approvazione.

Valida per:

DICHIARAZIONE CE

5. Smaltimento

Smaltire l’attrezzo secondo la normativa in vigore nel proprio Paese.

Tutti i dispositivi danneggiati, usurati o che presentano anomalie NON DEVONO PIÙ ESSERE UTILIZZATI.

Le riparazioni devono essere effettuate soltanto da tecnici addetti alla manutenzione.

Utilizzare l’attrezzo soltanto per l’uso previsto, tutti gli altri usi sono esplicitamente esclusi. Non ci si assume alcuna responsabilità per

lesioni e danni conseguenti a uso improprio e abuso e/o non rispetto delle norme di sicurezza. In questo caso, la garanzia viene invalidata.

•Lubrificare il meccanismo di innesto come indicato qui sotto:

1. Utilizzare solo lubrificanti disponibili in commercio con MoS2

2. Utilizzare un ingrassatore a siringa con un connettore adeguato al raccordo filettato sulla scatola del meccanismo di innesto.

3. Prima dell‘uso, pulire il raccordo filettato

•La frequenza di lubrificazione e il dosaggio di lubrificante con MoS2dipendono dall'uso della macchina. In via generale, la necessità di procedere con

interventi di manutenzione è indicata dalla riduzione di coppia e di potenza. Ora è proprio il momento di lubrificare il meccanismo di innesto.

RODCRAFT PNEUMATIC TOOLS

Geachte klant!

Rodcraft Pneumatic Tools dankt u voor de aankoop van ons product en nodigt u uit deze gebruiksaanwijzing door te nemen.

De gebruiksaanwijzing beval alle nodige information voor het gebruik van dit product: wij raden u aan deze gebruiksaanwijzing geheel door te lezen en de

aanwijzingen op te volgen.

De gebruiksaanwijzing goed bewaren om later te kunnen raadplegen. De inhoud van deze gebruiksaanwijzing kan zonder kennisgeving vooraf worden gewij-

zigd zodat verbeteringen aangebracht kunnen worden.

Het is onze doelstelling om producten te vervaardigen waarmee u zo veilig en efﬁciënt mogelijk kunt werken. Het belangrijkste voor uw veiligheid is uw

eigen voorzichtigheid en beoordeling van gevaar in het gebruik dit product en ander gereedschap. De voorzorgsmaatregelen wijzen op een aantal belangrijke

gevaren; echter, ze bestrijken niet alle gevaren.

Het kopiëren of vertalen van delen van deze gebruiksaanwijzingen is verboden zonder schriftelijke toestemming van de fabrikant.

1. Technische gegevens

2. Toepassing en functies

• Aangedreven gereedschap voorzien van een 10 mm of 13 mm (3/8” of 1/2”) boorkop voor gebruik met verschillende boorbits voor het boren van gaten.

Geen ander gebruik is toegestaan. Alleen voor professioneel gebruik bestemd. Gebruik het gereedschap niet verkeerd.

• Lees de veiligheidsinformatie van het product aandachtig door!

max. druk 6,3 bar (90 psi)

ahd :Vibratieniveau, k Onnauwkeurigheid ; LpA Geluidsdrukniveau dB(A), KpA = KWA = 3 dB Onnauwkeurigheid.

Verklaring van lawaai (ISO 15744) –en vibratieniveaus (ISO 28927-9)

Alle waarden zijn geldig vanaf de datum van deze publicatie. Bezoek voor de meest recente informatie rodcraft.com

Deze opgegeven waarden zijn verkregen uit laboratoriumtests overeenkomstig de opgegeven normen en zijn niet voldoende voor gebruik in risicobeoordeling.

Op individuele werkplekken gemeten waarden kunnen hoger zijn dan de opgegeven waarden. De feitelijke blootstellingswaarden en het door een individuele

gebruiker ervaren risico van letsel zijn uniek en hangen af van de manier waarop de gebruiker werkt, het ontwerp van het werkstuk en het werkstation alsook

van de blootstellingstijd en de fysieke conditie van de gebruiker.

Wij, RODCRAFT PNEUMATIC TOOLS , kunnen niet aansprakelijk worden gesteld voor de gevolgen van het gebruik van de opgegeven waarden, in plaats van

waarden die de feitelijke blootstelling weergeven, bij een individuele risicobeoordeling op een werkpleksituatie waarover wij geen controle hebben.

Dit gereedschap kan het hand-armtrillingssyndroom veroorzaken als het niet correct wordt gebruikt. Een EU-richtlijn voor het beheren van hand-arm-trillingen

treft u aan op de website www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Wij adviseren een gezondheidscontrole op te zetten om al in een vroegstadium symptomen te kunnen waarnemen die gerelateerd zouden kunnen zijn aan

blootstellingen aan trillingen, zodat managementprocedures aangepast kunnen worden om toekomstig letsel te voorkomen.

Model Spankop Vermo-

gen Snelheid Gewicht Inwendige

Slang Ø-Dia

Afmetingen

axb

Gemiddeld

Luchtverbruik –

onafgebroken

Luchtinlaat Geluids-

druk Vibratie

[mm] [mm] [min-1] [kg] [mm] [mm] [l/min] [Inch] dB(A) ahd[m/s²]k [m/s²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225x100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Technische gegevens a

3. Voorbereiding en gebruik

De algemene veiligheidsvoorschriften in acht nemen bij gebruik van de apparaatuur.

Algemene Informatie:

•Sluit het apparaat aan zoals weergegeven in Afb. 01.

•Bevestig de accessoires goed aan het gereedschap.

•Om het gereedschap vooruit te laten draaien, drukt u op de omkeerpen (2). Om het gereedschap achteruit te laten draaien, drukt u aan de omkeerpen

(2).

•Om de machine te starten, druk gewoon op de trekker (1). De snelheid van de machine wordt verhoogd door de druk op de trekker op te voeren. Laat

de trekker los om te stoppen.

•Gebruik de snelheidsschakelaar (2) alleen wanneer de aandrijfas volledig tot stilstand is gekomen. De snelheid wijzigen voordat de aandrijfas stopt kan

de machine beschadigen.

RODCRAFT PNEUMATIC TOOLS

4. Onderhoud

In het algemeen moeten voor het onderhoud van het apparaat de voorschriften van het betreffende land in acht worden genomen.

Na het eerste jaar, demonteer en inspecteer het gereedschap elke drie 3 maanden indien het gereedschap elke dag wordt gebruikt. Vervang bescha-

digde of versleten onderdelen.

Zorg er altijd voor dat de machine wordt losgekoppeld van de energiebron (perslucht) om accidenteel functioneren te vermijden.

Om de uitvaltijd tot een minimum te beperken, gebruik een reparatieset vermeld in de lijst van onderdelen..

Smering van de Motor

•1. Gebruik alleen aanvullende “luchtolie“ van RODCRAFT

2. Maak luchtinlaatnippel schoon voor gebruik

3. Doe luchtolie (ca, 3 druppels) in de luchtinlaatnippel en bedien de machine gedurende korte tijd.

•Volg bovengenoemde stappen voor en na het gebruik van de machine. Dit zal de gebruiksduur van de machine verhogen.

Bezoek ons op het internet op www.rodcraft.com

Hier kunt u ook onze gebruikershandleidingen downloaden.

Neem contact op met ons dichtstbijzijnde Rodcraft-vestiging of met de erkende dealer als u vragen hebt.

RC4107 - RC4207 Serie: 011 tot 129

Herkomst van het product: Gemaakt in Taiwan

is in overeenstemming met de eisen van de richtlijnen van de Raad inzake de onderlinge aanpassing van de wetgevingen van de Lidstaten betreffende:

tot “Machines“: 2006/42/EG (17/05/2006)

toepasselijke geharmoniseerde norm(en): EN ISO 11148-3:2010

Technisch dos-

sier beschikbaar

bij de EU-

Technocenter

ZAC de la Lorie -38, rue Bobby Sands, B.P10273

44818 Saint-Herblain Cedex, Frankrijk

Plaats en datum

van afgifte:

44818 Saint-Herblain,

Frankrijk

01.06.2012

Bedrijfsnaam en

adres:

Rodcraft Klantencentrum

Langemarckstr.35 bis

45141 Essen- Duitsland

Bruno Blanchet

Algemeen directeur

Wij verklaren hierbij dat de volgende beschreven machine voldoet aan de algemene veiligheids- en de gezondheidseisen van de hieronder genoemde EU-richtlijnen toe te

schrijven aan het ontwerp en conceptie en het type door onszelf verspreid. Deze verklaring wordt ongeldig als de machine zonder onze goedkeuring wordt gewijzigd.

Geldig voor:

EG-VERKLARING

5. Verwijderen

Verwijder dit apparaat volgens de in uw land geldende voorschriften.

Als het apparaat beschadigd is of niet goed functioneert MAG HET NIET LANGER GEBRUIKT WORDEN.

Alleen door technisch onderhoudspersoneel laten repareren.

Het apparaat alleen gebruiken voor het doel waarvoor het bedoeld is; niet voor andere doeleinden gebruiken! Wij zijn niet verantwoorde-

lijk voor letsel of schade veroorzaakt door oneigenlijk gebruik of misbruik en/of het niet opvolgen van de veiligheidsaanwijzingen; dit is

niet gedekt door garantie.

•Vet het slagmechanisme als volgt in:

1. Gebruik alleen commercieel beschikbaar vet met MoS2-speciificaties.

2. Gebruik smeerpistool met bijpassende connector voor de smeernippel op de behuizing van het slagmechanisme.

3. Maak smeernippel schoon voor gebruik.

•Invetfrequentie en hoeveelheid vet met specificaties MoS2 hangt af van het machinegebruik. De noodzaak van onderhoud kan worden opgemerkt door een

verminderd draaimoment en vermogen. Nu is het tijd om het slagmechanisme in te vetten.

RODCRAFT PNEUMATIC TOOLS

Уважаемый покупатель!

Компания Rodcraft Pneumatic Tools благодарит вас за покупку нашего инструмента и просит ознакомиться с данной инструкцией.

В ней содержится вся информация, необходимая для правильного обращения с приобретенным инструментом: мы рекомендуем полностью про-

честь ее и соблюдать приведенные указания.

Просим сохранить данную инструкцию в хорошем состоянии. Содержание данного руководства может меняться без предварительного уведомления

и дальнейших обязательств, таким образом, изменения и уточнения могут прикладываться к уже распространенным копиям.

Мы стремимся выпускать безопасные и эффективные инструменты. Для вашей личной безопасности очень важно проявлять осторожность и

рассудительность при обращении с данным инструментом и прочим оборудованием. В данной инструкции по технике безопасности приведены от-

дельные источники опасности; тем не менее, невозможно перечислить все возможные риски.

Запрещается копировать или переводить любую часть данного руководства без предварительного письменного согласия производителя.

1. Технические характеристики

2. Область применения

•Механизированный инструмент снабжен зажимным патроном на 3/8 дюйма или 1/2 дюйма дюйма для использования с различными сверлами

при сверлении отверстий. Любое иное использование запрещено. Для профессионального использования. Не используйте устройство не по

назначению.

•Внимательно прочтите информацию о мерах безопасности при использовании продукта!

Макс. давление 6,3 бара (90 psi)

ahd :уровень вибрации, k дБ Допуск ; LpA уровень звукового давления, дБ(A), KpA = KWA = 3 дБ Допуск.

Заявленные шумовые (ISO 15744) и вибрационные (ISO 28927-9) характеристики

Все значения являются действительными на дату настоящей публикации. Для получения дальнейшей информации посетите веб-сайт rodcraft.com.

Эти заявленные параметры, полученные при испытаниях в лабораторных условиях и согласно указанным стандартам, пригодны для сравнения с

заявленными характеристиками других инструментов, тестированных по тем же стандартам. Заявленные параметры не пригодны для использования

в оценках риска, а параметры, измеренные на индивидуальных рабочих местах, могут иметь более высокие значения по сравнению с заявленными

значениями. Фактические параметры воздействия и риск причинения вреда отдельным лицам носят индивидуальный характер и зависят от приемов

работы, обрабатываемой заготовки и особенностей рабочего места, а также от длительности воздействия и физического состояния пользователя.

Наша компания, RODCRAFT PNEUMATIC TOOLS , не несет ответственность за последствия использования заявленных параметров, а не параме-

тров, отражающих фактическое воздействие, в оценке риска в ситуации, которая создается на индивидуальном рабочем месте и которая находится

вне нашего контроля.

При неправильной работе с этим инструментом он может вызвать вибрационный синдром рук/кистей. Рекомендации ЕС по вибрационному синдрому

рук/кистей можно найти здесь: www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Мы рекомендуем программу контроля за здоровьем, которая обеспечивает раннее обнаружение симптомов вредного воздействия шума и вибрации,

позволяя своевременно пересмотреть процедуры руководства работами, чтобы предотвратить дальнейшее ухудшение здоровья.

Модель цангового

патрона Мощность Скорость Вес

Внутренний

диаметр

шланга Ø

Отклоненния

Размеры

axb

Расход воздуха

средний –

постоянный

Воздухоз

аборник

Звуковое

давление Вибрация

[мм] [мм] [мин.-1] [кг] [мм] [мм] [л/мин] [Дюйм] дБ(A) ahd[м/с²] k [м/с²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225ex100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Технические характеристики a

3. Ввод в эксплуатацию и использование

При работе с инструментом следует соблюдать требования техники безопасности.

Общая информация:

•Подключите устройство согласно рис. 01.

•Правильно фиксируйте все аксессуары к устройству.

•Для выбора правого направления вращения необходимо нажать на штырь (2) реверса. Для работы с левым направлением вращения требуется

нажать штырь (2) реверса.

•Для включения машинки, просто нажмите рычажок (1). Скорость вращения диска увеличивается с увеличением нажим на рычажок. Отпустите

переключатель для выключения машинки.

•Используйте переключатель скорости (2) только после полной остановки. Изменение скорости до остановки приводного шпинделя может по-

вредить машину.

RODCRAFT PNEUMATIC TOOLS

4. Обслуживание

Как правило, при техническом обслуживании устройства необходимо соблюдать природоохранное законодательство соответствую-

щей страны.

Спустя год после начала эксплуатации, разбирайте и проверяйте устройство каждые три 3 месяца при ежедневном использовании. Замените

поврежденные или изношенные части.

Необходимо убедиться в том, что механизм отключен от источника энергии (сжатый воздух), во избежание самопроизвольного срабатывания.

Для снижения времени простоя, используйте ремкомплект, указанный в списке запасных частей.

Смазка двигателя

•1. Используйте исключительно вспомогательное пневматическое масло RODCRAFT.

2. Перед применением очистите ниппель воздухозаборника.

3. Залейте пневматическое масло (около 3 капель) в ниппель воздухозаборника и запустите механизм на короткий период времени.

•Перед и после использования инструмента выполняйте указанные выше операции. Это позволит увеличить срок службы механизма.

Посетите нашу страницу в сети Интернет по адресу www.rodcraft.com

На ней можно скачать наши руководства по эксплуатации.

Дополнительную информацию можно получить в ближайшем отделении компании Rodcraft или у авторизованного дилера.

RC4107 - RC4207 Серийный номер: 011 to 129

Происхождение товара: Сделано в Тайване

Товар соответствует требованиям Директив о признании равенства законов Стран-участниц в отношении:

к «Машиностроению» 2006/42/EC (17/05/2006)

применимые гармонизированные стандарты: EN ISO 11148-3:2010

Техническая

брошюра на-

ходится в Тех-

ноцентре ЕС

ZAC de la Lorie -38, rue Bobby Sands, B.P10273

44818 Saint-Herblain Cedex, Франция

Место и дата

выдачи:

44818 Saint-Herblain,

Франция

01.06.2012

Название ком-

пании и адрес:

Центр обслуживания Родкрафт

Langemarckstr.35 bis

45141 Essen- Германия

Бруно Блан-

шет

Генеральный

директор

Настоящим мы подтверждаем, что указанное устройство соответствует общим требованиям по безопасности и здоровью нижеуказанных директив ЕС согласно

дизайну, концепции и типу. Эта декларация теряет свое действие при внесении изменений в конструкцию без нашего ведома.

Применима для:

ДЕКЛАРАЦИЯ ЕС

5. Утилизация

Способ утилизации этого инструмента должен соответствовать законодательству данной страны.

Любые поврежденные, изношенные и неправильно функционирующие устройства НЕОБХОДИМО ИЗЪЯТЬ ИЗ УПОТРЕБЛЕНИЯ.

Ремонт должен выполняться квалифицированными специалистами.

Используйте инструмент только по описанному выше назначению; любой другой вид использования категорически исключен! Произ-

водитель не несет ответственности или гарантии за повреждения и ущерб, вызванные ненадлежащим использованием инструмента

или использованием не по назначению, а также нарушениями техники безопасности.

•Произведите смазку ударного механизмаследующим образом:

1. Используйте только серийно выпускаемую смазку с характеристиками MoS2.

2. Используйте шприц для смазки с соединителем, подходящим для смазочного ниппеля на корпусе ударного механизма.

3. Перед использованием очистите смазочный ниппель.

•Частота смазывания и количество смазки с характеристиками MoS2 зависит от режима использования машины. Как правило, необходимость в

техническом обслуживании определяется по сниженному моменту и мощности. Теперь самое время для смазывания ударного механизма.

RODCRAFT PNEUMATIC TOOLS

Bäste kund!

Rodcraft Pneumatic Tools tackar dig för ditt köp av en av våra produkter och inbjuder dig att läsa denna användarmanual.

All nödvändig information för korrekt användning av den inköpta utrustningen ﬁnns häri: Vi råder dig att läsa allt från början till slut och att observera

referenserna.

Vänligen håll användarmanualen i gott skick. Innehållet i denna manual kan ändras utan föregående varning och utan skyldigheter, så att ändringar och

förbättringar kan föras in i redan distribuerade kopior.

Det är vårt mål att tillverka produkter, som låter dig arbeta så säkert och effektivt som möjligt. Mest viktigt för din säkerhet är din uppmärksamhet och

bedömning när du hanterar denna produkt och andra verktyg. Dessa försiktighetsåtgärder innehåller några av de viktiga källorna till faror; de kan dock inte

täcka alla möjliga risker.

Utan föregående skriftlig tillåtelse från tillverkaren så är kopiering eller översättning av någon del av denna manual förbjuden.

1. Tekniska data

2. Applikation och funktion

• Motordrivet verktyg utrustat med 10 mm eller 13 mm (3/8 tum eller 1/2 tum) borrchuck för användning med olika borrar för borrning av hål.Ingen annan

användning är tillåten. Endast för yrkesmässig användning. Missbruka inte verktyget.

• Läs produktens säkerhetsföreskrifter noggrant!

maxtryck 6,3 bar (90 psi)

ahd :Vibrationsnivå, k Osäkerhet ; LpA Ljudtrycksnivå, dB(A), KpA = KWA = 3 dB Osäkerhet.

Buller (ISO 15744) och vibrationsdeklaration (ISO 28927-9)

Alla värden gäller vid publikationsdatum för detta dokument. För senaste information, besök rodcraft.com.

De här fastställda värdena erhölls genom laboratorieprover i överensstämmelse med uppgivna standarder och är ej lämpliga för riskutvärderingar. Värden som

uppmätts på individuella arbetsplatser kan vara högre än de fastställda värdena. De faktiska exponeringsvärdena och risken för skada för en individuell använ-

dare är unik och beror på det sätt som användaren arbetar, arbetsstycket och arbetsplatsens konstruktion, såväl som på exponeringstiden och användarens

fysiska tillstånd.

Vi, RODCRAFT PNEUMATIC TOOLS , kan ej hållas ansvariga för följder vid användning av fastställda värden istället för värden som återkastar den faktiska

exponeringen för en individuell riskutvärdering i en situation på en arbetsplats, över vilken vi ej har någon kontroll.

Detta verktyg kan orsaka vibrationssyndrom på handen-armen om verktyget inte hanteras på rätt sätt. Det nns EU-guide angående hantering av hand-arm

vibrationer på www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

För att förebygga eventuella framtida åkommor rekommenderar vi att hälsokontroller genomförs för att upptäcka tidiga symptom som kan bero på vibrationsre-

laterade arbetsuppgifter.

Modell Uppsam-

lings Ström Hastighet Vikt Invändig

slang Ø-Dia.

Verkligt mått

axb

Luftkonsumtion

genomsnittlig – vid

kontinuerlig drift

Luftintag Ljudtryck-

snivå Vibration

[mm] [mm] [min-1] [kg] [mm] [mm] [l/min] [tum] dB(A) ahd[m/s²]k [m/s²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225x100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Tekniska data a

3. Implementering och användning

Generellt ska säkerhetsguiderna följas när du arbetar med utrustningen.

Allmän information:

•Anslut enheten enligt ﬁg. 01.

•Fäst tillbehören ordentligt på verktyget.

•Tryck på backsprinten (2) för framåtrörelse. Tryck i backsprinten (2) för bakåtrörelse.

•För att starta maskinen, tryck bara på avtryckaren (1). Maskinens hastighet ökas genom att öka trycket på avtryckaren. Släpp strömbrytaren för att sluta.

•Manövrera endast hastighetsreglaget (2) när drivaxeln har stannat fullständigt. Att ändra hastighet innan drivaxeln stannar kan skada maskinen.

RODCRAFT PNEUMATIC TOOLS

4. Underhåll

Generellt gäller att miljölagstiftningen i respektive land skall beaktas vid underhåll av apparaten.

Efter första året, ta isär och inspektera verktyget var tredje 3 månad om verktyget används varje dag. Byt skadade eller slitna delar.

Se alltid till att maskinen är bortkopplad från energikälla (tryckluft) för att undvika oavsiktlig drift.

För att hålla nere avbrottstiden till ett minimum, använd reparationssatsen deﬁnierad i reservdelslistan.

Motorsmörjning

•1. Använd endast RODCRAFT tillbehör olja.

2. Rengör luftinloppsnippeln före användning.

3. Fyll olja (ca. 3 droppar) i luftinloppets nippel och kör maskinen kort.

•Följ ovanstående steg före och efter att maskinen används. På så sätt förlängs maskinens livslängd.

Besök vår internetsida på www.rodcraft.com

Här kan du även ladda ner våra manualer.

Har du några vidare frågor, kontakta din närmaste Rodcraft gren eller auktoriserad återförsäljare.

RC4107 - RC4207 Serie: 011 till 129

Produktens ursprung: Tillverkad i Taiwan

överensstämmer med kraven i rådets direktiv om tillnärmning av medlemsstaternas lagstiftning hänförande:

till „Maskiner“: 2006/42/EG (17/05/2006)

tillämplig harmoniserad standard(er): EN ISO 11148-3:2010

Tekniskt under-

lag tillgängligt

på EU-Techno-

center

ZAC de la Lorie -38, rue Bobby Sands, B.P10273

44818 Saint-Herblain Cedex, Frankrike

Plats och datum

för utfärdande:

44818 Saint-Herblain,

Frankrike

01.06.2012

Företagets namn

och adress:

Rodcraft Customer Center

Langemarckstr.35 bis

45141 Essen- Tyskland

Bruno Blanchet

Direktör

Vi intygar härmed att följande beskrivda maskin uppfyller de allmänna säkerhets- och hälsokraven i nedan nämnda EU-direktiv på grund av dess konstruktion och utformning

och typen cirkulerad av oss själva. Denna deklaration blir ogiltig om maskinen modiﬁeras utan vårt godkännande.

Giltig för:

EG-DEKLARATION

5. Kassering

Kassering av denna utrustning måste följa lagarna i respektive land.

Alla skador, förslitningsskador eller ickefungerande apparater MÅSTE TAS UR DRIFT.

Reparationer får endast utföras av teknisk underhållspersonal.

Använd utrustningen endast för dess avsedda ändamål som beskrivits ovan, all annan användning är strikt exkluderad! Vi är inte ansvariga

för personskador och materialskador pga. olämplig användning och missbruk och/eller oaktsamhet på säkerhetsföreskrifterna; detta täcks

inte av garantin.

•Smörj slagmekanismen på följande sätt:

1. Använd endast kommersiellt tillgängligt fett med MoS2specifikation.

2. Använd fettpistol med passande anslutning för smörjnippeln på slagmekanismens hölje.

3. Rengör smörjnippeln före användning.

•Smörjningsintervall och fettmängd med specifikation MoS2är beroende av maskinens användning. Generellt gäller att behovet kan ses genom minskat

moment och kraft. Då är det hög tid att smörja slagmekanismen.

RODCRAFT PNEUMATIC TOOLS

Kære kunde!

Rodcraft Pneumatic Tools takker fordi du har købt et af vores produkter, og beder dig om til at læse denne brugermanual.

Al nødvendig information, for at kunne anvende det købte udstyr korrekt, er indeholdt heri: Det er tilrådeligt at læse det hele fra omslag til omslag, og lægge

mærke til referencerne.

Hold brugermanualen i god stand. Indholdet i denne manual kan ændres uden forudgående meddelelse og uden yderligere forpligtigelser, således at

ændringer og forbedringer indsættes i allerede udleverede kopier.

Det er vores mål at fremstille produkter, som du kan arbejde med, så sikkert og effektivt som muligt. Det vigtigste for din egen sikkerhed er, at du udviser

forsigtighed og sund fornuft, når du anvender dette eller andre værktøjer. Disse sikkerhedsforanstaltninger omhandler nogle af de vigtigste farlige situationer,

imidlertid kan alle faremomenter ikke behandles.

Det er forbudt, uden forudgående tilladelse fra fabrikanten, at kopiere eller oversætte dele af denne manual.

1. Tekniske data

2. Anvendelse og funktion

• Trykluftværktøj udstyret med 3/8” eller 1/2” borepatron med forskellige bor til boring af huller.Ingen anden form for anvendelse er tilladt. Kun til profes-

sionel brug. Misbrug ikke værktøjet.

• Læs produktets sikkerhedsinformationer omhyggeligt!

Maks. tryk 6,3 bar (90 psi)

ahd :Vibrationsniveau, kUsikkerhed ; LpA Lydniveau, dB(A), KpA = KWA = 3 dB Usikkerhed.

Støjdeklaration (ISO 15744) og vibrationsemission (ISO 28927-9)

Alle værdier er aktuelle på datoen for denne publikation. Se www.rodcraft.com for at få de seneste oplysninger.

De deklarerede værdier blev opnået under laboratorieforsøg i overensstemmelse med de anførte standarder, og er egnet grundlag til sammenligning af

deklarerede værdier for andre værktøjer testet efter samme standarder. Disse værdier er ikke tilstrækkelige til brug ved en risikoanalyse, og værdier målt på

det individuelle arbejdsområde kan være højere. Den faktiske skadespåvirkning og risiko for skader der opleves af brugeren, er individuel og afhængig af den

måde, brugeren arbejder på, arbejdsemnet og hvordan arbejdsområdet er indrettet, såvel som påvirkningens varighed og brugerens fysiske kondition.

Vi, RODCRAFT PNEUMATIC TOOLS , kan ikke påtage os noget ansvar for anvendelse af de deklarerede værdier i stedet for anvendelse af værdier der

afspej-ler den faktiske arbejdssituation, som grundlag for vurdering af risiko forbundet med brug i en arbejdssituation, vi ikke har nogen kontrol over.

Dette værktøj kan fremkalde hånd-armvibrationssyndrom, hvis brugen af det ikke styres på hensigtsmæssig vis. En EU-vejledning til styring af hånd-arm-

vibration kan ndes på www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf

Vi anbefaler et helbredsovervågningsprogram, så tidlige symptomer relateret til vibration og støj kan afsløres, så procedurerne kan ændres mhp. at forebygge

fremtidige skader.

Model Patron E󰘯ekt Has-

tighed Vægt Indre slange

diameter

Mål

axb

Luftforbrug

gennemsnit –

løbende

Luftindtag Lydtryk Vibration

[mm] [mm] [min-1] [kg] [mm] [mm] [l/min] [tommer] dB(A) ahd[m/s²]k [m/s²]

RC4107 1-10 380 2200 0.9 8220x100x50 480 650 1/4“ FT 81.3 2.16 1.24

RC4207 1.5-13 380 2200 0.9 8225x100x50 480 650 1/4“ FT 81.3 2.16 1.24

1. Tekniske Data a

3. Udførelse og betjening

Generelt skal sikkerhedsforskrifterne efterleves, når der arbejdes med udstyret.

Generel information:

•Tilslut enheden som vist på Fig. 01.

•Monter tilbehøret omhyggeligt på værktøjet.

•Skub omskifterpinden ind for rotation med uret. Skub omskifterpinden udad for rotation mod uret.

•For at starte værktøjet, tryk blot på udløserknappen (1). Værktøjets hastighed øges ved at forøge trykket på udløserknappen. Slip udløserknappen for at

stoppe.

•Anvend kun hastighedsomskifteren (2), når drivakslen er helt stoppet. Hvis der skiftes hastighed, inden drivakslen er helt stoppet, kan det ødelægge

værktøjet.
