Rotel Rb-06 User manual

Owner’s Manual

Manuel d’utilisation

Bedienungsanleitung

Manuale di Istruzioni

Manual de Instrucciones

Gebruiksaanwijzing

Instruktionsbok

!"#$%&'(!) *+,-.+/0$1,)

RB-06

Stereo Power Ampliﬁer

Ampliﬁcateur De Puissance Stéréo

Stereo-Endstufe

Ampliﬁcatore di Potenza

Etapa de Potencia Estereofónica

Stereo Eindversterker

Stereoslutsteg

!"#$#% &'()("#)* +%,-%'"(

RB-06 Stereo Power Ampliﬁer

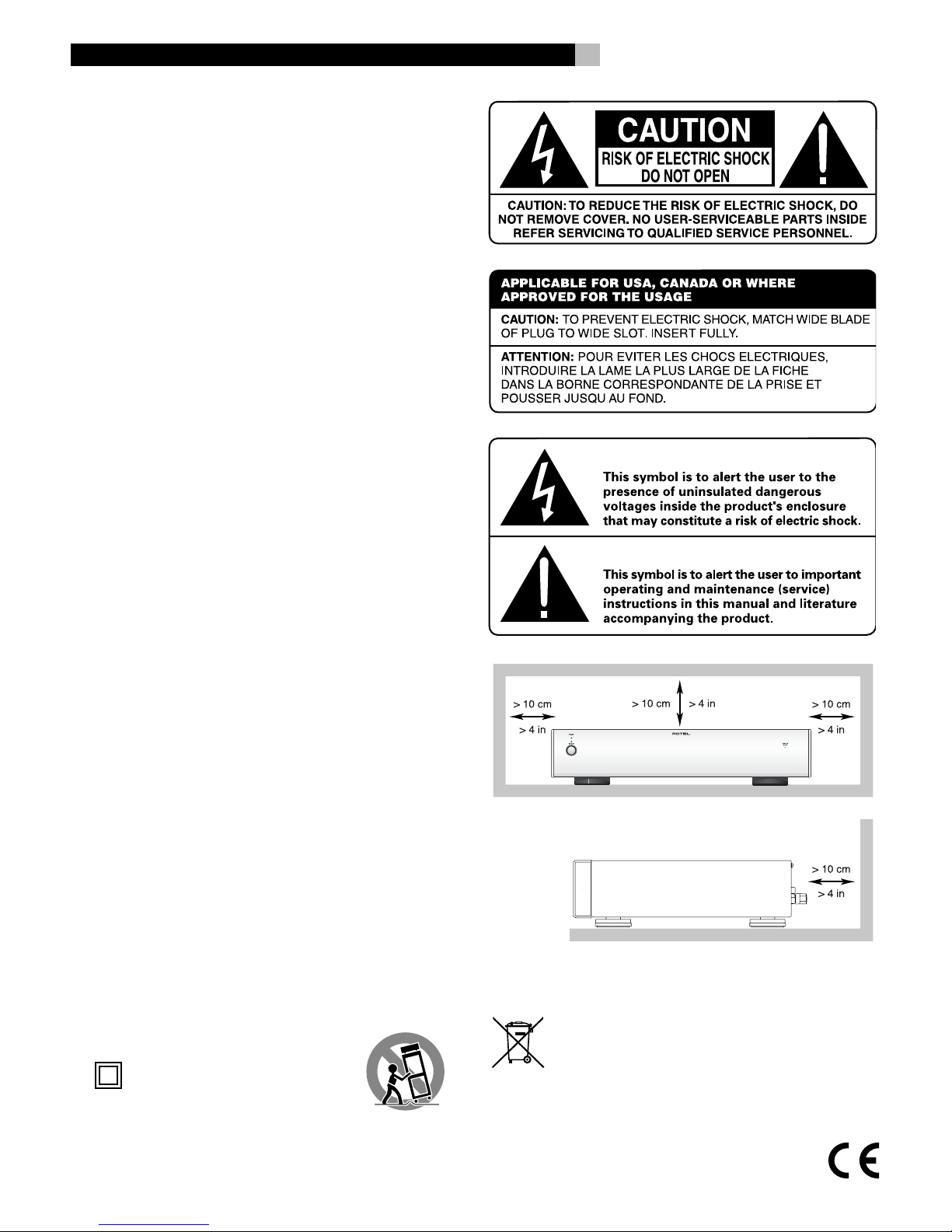

Important Safety Instructions

WARNING: There are no user serviceable parts inside.

Refer all servicing to qualiﬁed service personnel.

WARNING: To reduce the risk of ﬁre or electric shock, be

sure that the apparatus shall not be exposed to dripping

or splashing and that no objects ﬁlled with liquids, such

as vases, shall be placed on the apparatus.

Do not allow foreign objects to get into the enclosure. If

the unit is exposed to moisture, or a foreign object gets

into the enclosure, immediately disconnect the power

cord from the wall. Take the unit to a qualiﬁed service

person for inspection and necessary repairs.

Read all the instructions before connecting or operating the component.

Keep this manual so you can refer to these safety instructions.

Heed all warnings and safety information in these instructions and

on the product itself. Follow all operating instructions.

Clean the enclosure only with a dry cloth or a vacuum cleaner.

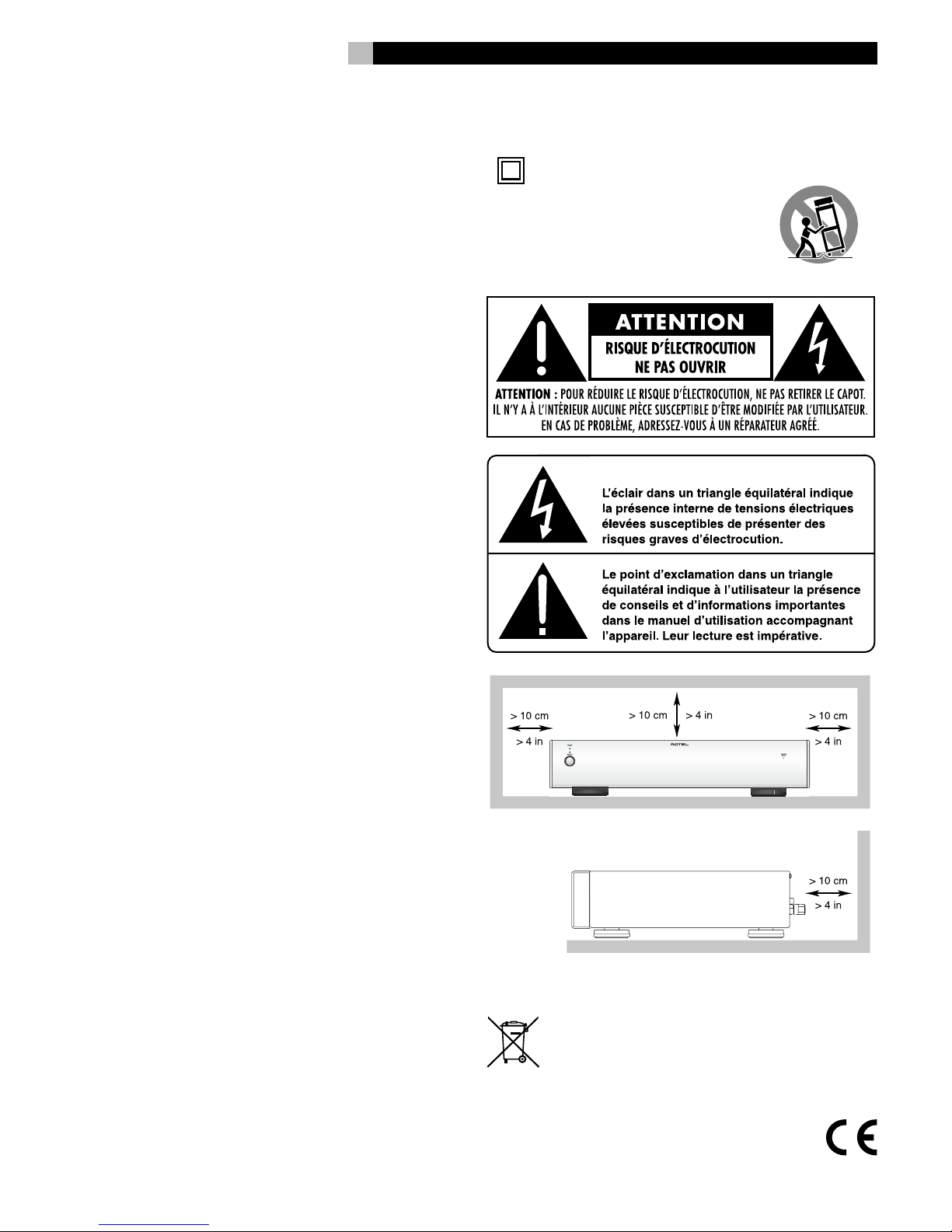

You must allow 10 cm or 4 inches of unobstructed clear-

ance around the unit. Do not place the unit on a bed, sofa, rug, or

similar surface that could block the ventilation slots. If the component

is placed in a bookcase or cabinet, there must be ventilation of the

cabinet to allow proper cooling.

Keep the component away from radiators, heat registers, stoves, or

any other appliance that produces heat.

The unit must be connected to a power supply only of the type and

voltage speciﬁed on the rear panel of the unit.

Connect the component to the power outlet only with the supplied

power supply cable or an exact equivalent. Do not modify the

supplied cable in any way. Do not attempt to defeat grounding and/or

polarization provisions. Do not use extension cords.

Do not route the power cord where it will be crushed, pinched, bent

at severe angles, exposed to heat, or damaged in any way. Pay

particular attention to the power cord at the plug and where it exits

the back of the unit.

The power cord should be unplugged from the wall outlet if the unit

is to be left unused for a long period of time.

Immediately stop using the component and have it inspected and/or

serviced by a qualiﬁed service agency if:

• The power supply cord or plug has been damaged.

• Objects have fallen or liquid has been spilled into the unit.

• The unit has been exposed to rain.

• The unit shows signs of improper operation

• The unit has been dropped or damaged in any way

Please use Class 2 Wiring when connecting the speaker terminals

of the unit to ensure proper insulation and minimize the risk of

electrical shock.

Place the unit on a ﬁxed, level surface strong enough to support its

weight. Do not place it on a moveable cart that could tip over.

This symbol means that this unit is

double insulated. An earth connection

is not required.

Rotel products are designed to comply with international

directives on the Restriction of Hazardous Substances

(RoHS) in electrical and electronic equipment and the

disposal of Waste Electrical and Electronic Equipment

(WEEE). The crossed wheelie bin symbol indicates compli-

ance and that the products must be appropriately recycled

or processed in accordance with these directives.

3English

Figure 1: Controls and Connections

Commandes et branchements

Bedienelemente und Anschlüsse

Pannello frontale e posteriore

Controles y Conexiones

De bedieningsorganen en de aansluitingen

Funktioner och anslutningar

.$/0-1 &2$03)#-(4 ( $056#+1

1234

56 7 8 960

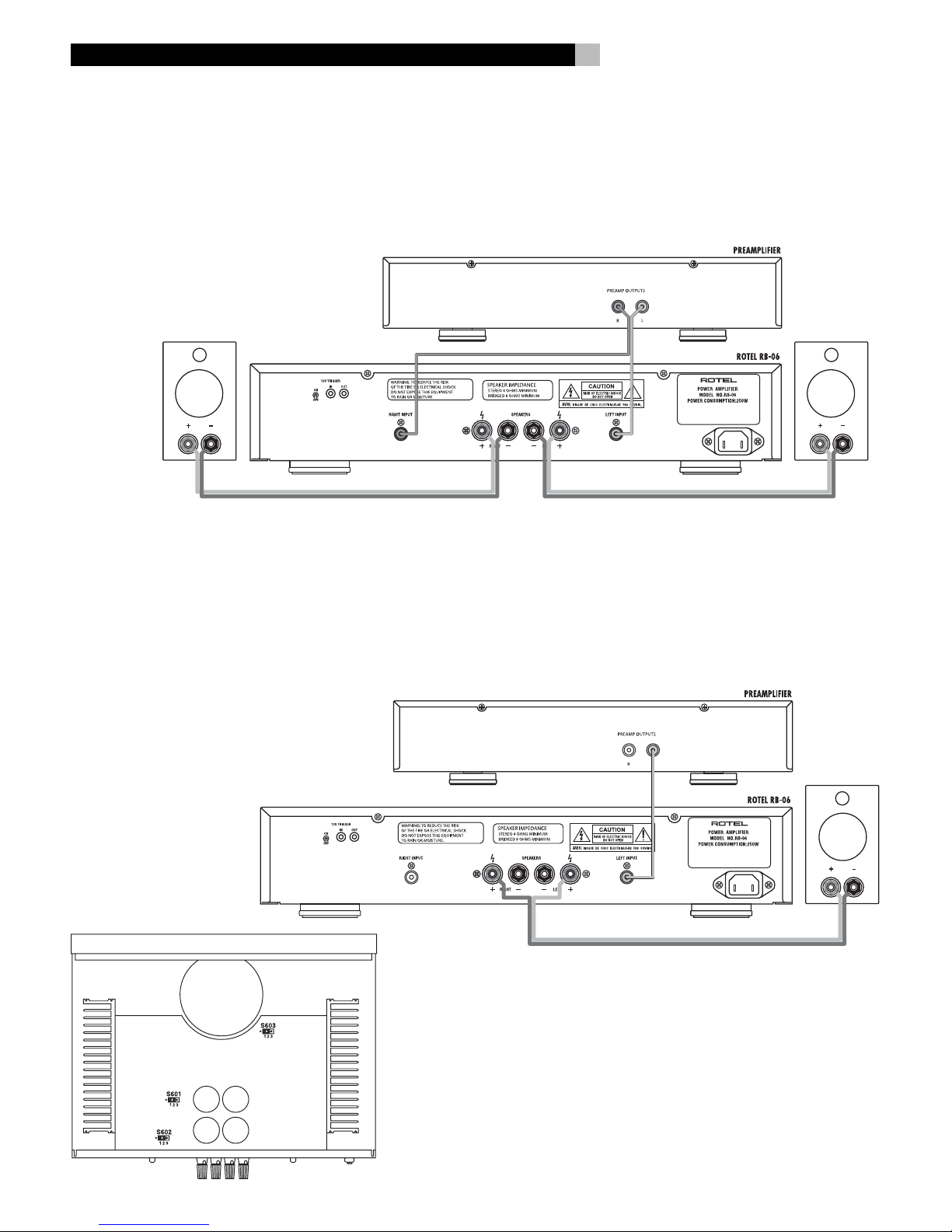

Figure 2: Stereo Connections

Branchements stéréo

Anschlussdiagramm bei Stereobetrieb

Schema dei collegamenti stereo

Conexiones de Entrada y de Salida para Funcionamiento en Modo Estereofónico

De cinch- en luidsprekerverbindingen

Stereoanslutningar

7%8'%#8(-#-(# ('"%9-(:%3 '(/-0)0 ( 0:&'"(9#':(; '('"#+

Figure 3: Bridged Mono Connections – Inputs and Speakers

Branchements en monophonie – Entrée et enceinte Position des cavaliers

Anschlussdiagramm bei Brückenschaltung – Eingänge und Lautsprecher

Schema dei collegamenti mono a ponte – Ingressi e diffusori

Conexiones de Entrada y de Salida para Funcionamiento en

Modo Monofónico Puenteado

Gebrugde mono aansluitingen/voorversterker/plaats van de doorverbindingen/

Anslutningar – bryggkopplat läge

<%'"%3%# 3:)=9#-(# 3 $#>(+# +%-% – 2%8:)=9#-(# 3;%8-%/% '(/-0)0 ( :%)%-%:

Jumper Locations

Emplacement des Cavaliers

Jumper-Positionen

Posizione dei Jumper

Ubicacion de los Puentes

Locatie van de doorverbindingen

Omkopplarnas placering

?0'2%)%>#-(# 2#$#+19#:

RB-06 Stereo Power Ampliﬁer

About Rotel

A family whose passionate interest in music led

them to manufacture high ﬁdelity components

of uncompromising quality founded Rotel

over 40 years ago. Through the years that

passion has remained undiminished and the

family goal of providing exceptional value

for audiophiles and music lovers regard-

less of their budget, is shared by all Rotel

employees.

The engineers work as a close team, listening

to, and ﬁne tuning each new product until it

reaches their exacting musical standards. They

are free to choose components from around

the world in order to make that product the

best they can. You are likely to ﬁnd capaci-

tors from the United Kingdom and Germany,

semiconductors from Japan or the United

States, while toroidal power transformers are

manufactured in Rotel’s own factory.

Rotel’s reputation for excellence has been

earned through hundreds of good reviews

and awards from the most respected review-

ers in the industry, who listen to music every

day. Their comments keep the company true

to its goal - the pursuit of equipment that is

musical, reliable and affordable.

All of us at Rotel, thank you for buying this

product and hope it will bring you many

hours of enjoyment.

Getting Started

Thank you for purchasing the Rotel RB-06

Stereo Power Ampliﬁer. When used in a

high-quality music audio system, it will provide

years of musical enjoyment.

The RB-06 is a full featured, high performance

component. All aspects of the design have

been optimized to retain the full dynamic

range and subtle nuances of your music. The

RB-06 has a highly regulated power supply

incorporating a Rotel custom-designed toroi-

dal power transformer. This low impedance

power supply has ample power reserves,

which enables the RB-06 to easily reproduce

the most demanding audio signals. This type

of design is more expensive to manufacture,

but it is better for the music.

The printed circuit boards (PCB) are

designed with Symmetrical Circuit Traces. This

insures that the precise timing of the music

is maintained and faithfully recreated. The

RB-06 circuitry uses metal ﬁlm resistors and

polystyrene or polypropylene capacitors in

important signal paths. All aspects of this

design have been examined to ensure the

most faithful music reproduction.

The main functions of the RB-06 are easy

to install and use. If you have experience

with other stereo systems, you shouldn’t

ﬁnd anything perplexing. Simply plug in the

associated components and enjoy.

A Few Precautions

WARNING:

To avoid potential damage

to your system, turn off ALL the components

in the system when connecting or discon-

necting the loudspeakers or any associated

components. Do not turn the system com-

ponents back on until you are sure all the

connections are correct and secure. Pay

particular attention to the speaker wires.

There must be no loose strands that could

contact the other speaker wires, or the

chassis of the ampliﬁer.

Please read this manual carefully. It provides

information on how to incorporate the RB-06

into your system as well as information that

will help you get optimum sound performance.

Please contact your authorized Rotel dealer

for answers to any questions you might have.

In addition, all of us at Rotel welcome your

questions and comments.

Save the RB-06 shipping carton and all

enclosed packing material for future use.

Shipping or moving the RB-06 in anything

other than the original packing material may

result in severe damage to your ampliﬁer.

Fill out and send in the owner’s registration

card packed with the RB-06. Also be sure

to keep the original sales receipt. It is your

best record of the date of purchase, which

you will need in the event warranty service

is ever required.

Contents

Important Safety Instructions ...............................2

Figure 1: Controls and Connections 3

Figure 2: Stereo Connections 4

Figure 3: Bridged Mono Connections

– Inputs and Speakers 4

About Rotel ............................................ 5

Getting Started....................................... 5

A Few Precautions 5

Placement 6

Cables 6

AC Power and Control ............................. 6

AC Power Input 06

Power Switch and

Indicator 12 6

Trigger ON/OFF Mode Selector 56

12V Trigger Input 7

and Output 86

Input Signal Connection 6..................... 6

Speaker Connection................................. 7

Speaker Selection 7

Speaker Wire Selection 7

Polarity and Phasing 7

Stereo Speaker Connection 97

Bridged Mono Operation 4................... 7

Resetting Jumpers 7

Input Connection 7

Bridged Speaker Connection 7

Protection Indicator 3.......................... 8

Troubleshooting 8

Front Panel Power Indicator Is Not Lit 8

Fuse Replacement 8

No Sound 8

Speciﬁcations ......................................... 8

English

RB-06 Stereo Power Ampliﬁer

Placement

Like all audio components that handle low-

level signals, the RB-06 can be affected by

its environment. Avoid placing the RB-06 on

top of other components. Also avoid routing

audio signal cables near power cords. This

will minimize the chance it will pick up hum

or interference.

The RB-06 generates heat as part of its normal

operation. The heat sinks and ventilation

openings in the ampliﬁer are designed to

dissipate this heat. The ventilation slots in

the top cover must be open. There should

be 10 cm (4 inches) of clearance around the

chassis, and reasonable airﬂow through the

installation location, to prevent the ampliﬁer

from overheating.

Remember the weight of the ampliﬁer when

you select an installation location. Make sure

that the shelf or cabinet can support it. We

recommend installing the RB-06 in furniture

designed to house audio components. Such

furniture is designed to reduce or suppress

vibration which can adversely affect sound

quality. Ask your authorized Rotel dealer for

advice about component furniture and proper

installation of audio components.

Cables

Be sure to keep the power cords, digital signal

cables and regular audio signal cables in

your installation away from each other. This

will minimize the chance of the regular audio

signal cables picking up noise or interference

from the power cords or digital cables. Using

only high quality, shielded cables will also

help to prevent noise or interference from

degrading the sound quality of your system.

If you have any questions see your authorized

Rotel dealer for advice about the best cable

to use with your system.

AC Power and Control

AC Power Input 0

The RB-06 is supplied with the proper AC

power cord. Use only this cord or an exact

equivalent. Do not use an extension cord. A

heavy duty multi-tap power outlet strip may

be used, but only if it is rated to handle the

current demand of the RB-06.

Be sure the Power Switch on the front panel

of the RB-06 is turned off. Then, plug one end

of the cord into the AC power connector 0

on the back panel of the ampliﬁer. Plug the

other end into an appropriate AC outlet.

Your RB-06 is conﬁgured at the factory for

the proper AC line voltage in the country

where you purchased it (USA: 115 volts/60

Hz , Europe: 120 volts/60 Hz). The AC

line conﬁguration is noted on a label on the

back panel.

NOTE: Should you move your RB-06 to an-

other country, it is possible to conﬁgure your

ampliﬁer for use on a different line voltage.

Do not attempt to perform this conversion

yourself. Opening the enclosure of the RB-

06 exposes you to dangerous voltages.

Consult a qualiﬁed technician or the Rotel

factory service department for information.

If you are going to be away from home for

an extended period of time, it is a sensible

precaution to unplug your ampliﬁer.

Power Switch and

Indicator 12

The Power Switch is located on the front

panel. To turn the ampliﬁer on (or to activate

either of the optional automatic power-on

modes), push the switch in. The LED indicator

above the switch will light, indicating that the

ampliﬁer is turned on. To turn the ampliﬁer

off, push the button again and return it to

the out position.

Trigger ON/OFF

Mode Selector 5

The ampliﬁer provides the option for manual

or automatic power on/off operation. These

modes are selectable using a toggle switch

on the back panel.

With the switch in the 12V TRIGGER ON

position, the ampliﬁer is turned on automati-

cally when a 12V trigger signal is present

at the 3.5 mm Jack of TRIGGER IN on the

rear panel. The ampliﬁer will go into standby

mode if the 12V signal is not present. The

front panel POWER SWITCH overrides this

function. It must be ON for the 12V trigger

to work. Turning the switch OFF cuts power

to the ampliﬁer, regardless of whether or not

a trigger signal is present.

12V Trigger Input 7

and Output 8

The jack labeled IN is for connecting the

3.5mm Plug/Cable carrying a 12V trigger

signal to turn the ampliﬁer on and off. To

use this feature the toggle switch must be

set to the ON position. This input accepts

any control signal (AC or DC) ranging from

3 volts to 30 volts.

The jack labeled OUT is for connecting an-

other 3.5mm plug/cable to provide a 12V

trigger signal to other components. The 12V

output signal is available whenever a 12V

trigger signal is applied to the IN connector.

Input Signal Connection 6

[See Figure 2 for normal stereo wiring

illustration.]

The RB-06 has conventional RCA type input

connectors, the type found on nearly all

audio equipment.

Note:

To prevent loud noises that neither

you nor your speakers will appreciate,

make sure the ampliﬁer is turned off when

you make any signal connections.

Select a high quality pair of audio intercon-

nect cables. Connect the left channel output of

your preamp to the left channel input on the

RB-06. Connect the right channel output of

your preamp to the right channel input.

7English

Speaker Connection

Speaker Selection

We recommend using loudspeakers with

a nominal impedance of 4 ohms or higher

with the RB-06. You should exercise some

caution in driving multiple pairs of speakers

in parallel conﬁguration, because the effec-

tive impedance the ampliﬁer sees is cut in

half. For example, when driving two pair

of 8 ohm speakers, the ampliﬁer sees a 4

ohm load. When driving multiple speakers

in parallel, it is recommended that you select

speakers with a nominal impedance of 8

ohms or higher. Speaker impedance ratings

are less than precise. In practice, very few

loudspeakers will present any problems for

the RB-06. See your authorized Rotel dealer

if you have any questions.

Speaker Wire Selection

Use insulated two-conductor stranded wire

to connect the RB-06 to the speakers. The

size and quality of the wire can have an

audible effect on the performance of the

system. Standard speaker wire will work,

but can result in lower output or diminished

bass response, particularly over longer

distances. In general, heavier wire will im-

prove the sound. For best performance, you

may want to consider special high-quality

speaker cables. Your authorized Rotel dealer

can help in the selection of appropriate cables

for your system.

Polarity and Phasing

The polarity — the positive/negative orienta-

tion of the connections — for every speaker

and ampliﬁer connection must be consistent

so all the speakers will be in phase. If the

polarity of one connection is mistakenly re-

versed, bass output will be very weak and

stereo imaging degraded. All wire is marked

so you can identify the two conductors. There

may be ribs or a stripe on the insulation of

one conductor. The wire may have clear

insulation with different color conductors

(copper and silver). There may be polarity

indications printed on the insulation. Identify

the positive and negative conductors and be

consistent with every speaker and ampliﬁer

connection.

Stereo Speaker Connection 9

The RB-06 has two pairs of color coded

binding posts on the back panel. These con-

nectors accept bare wire, connector lugs, or

dual banana type connectors (except in the

European Community countries where their

use is not permitted).

Route the wire from the RB-06 to the speakers.

Give yourself enough slack so you can move

the components enough to allow access to

the speaker connectors.

If you are using dual banana plugs, connect

them to the wires and then plug into the

backs of the binding posts. The hexagonal

thumbscrews of the binding posts should be

screwed in all the way (clockwise).

If you are using terminal lugs, connect them

to the wires. If you are attaching bare wires

directly to the binding posts, separate the

wire conductors and strip back the insulation

from the end of each conductor. Be careful

not to cut into the wire strands. Unscrew (turn

counterclockwise) the binding post hexagonal

thumbscrews. Place the connector lug or wire

around the binding post shaft. Turn the hex-

agonal thumbscrews clockwise to clamp the

connector lug or wire ﬁrmly in place.

Note: Be sure there are no loose wire

strands that could touch adjacent wires or

connectors.

Bridged Mono Operation 4

[ See Fig ure 3 for bridged opera-

tion jumper setting and connection

illustration.]

The two channels of the RB-06 can be

“bridged”. In this conﬁguration the single

channel produces a massive 180 watts! This

feature allows you to increase the overall

power output of your system by bridging

the RB-06 and adding a second bridged

RB-06. Or the RB-06 is bridged to drive a

monophonic subwoofer. Note however that

when the RB-06 is bridged the speaker con-

nected to it must have an impedance of 8

ohms or more.

In order to use the RB-06 in bridged mode, three

“jumper” connectors inside the ampliﬁer must

be moved from one set of pins to another.

This task should be done by a qualified

technician. See your authorized Rotel dealer.

In addition the RB-06 is connected to the

other components in a different way. When

the RB-06 is setup for bridged operation the

Bridged Mono indicator light 4on the front

panel will light.

Resetting Jumpers

Before opening the RB-06 cabinet to reset the

jumpers, the power cord must be unplugged

from the wall. DO NOT OPEN THE CABINET

OF THE RB-06 BEFORE THE POWER CORD

HAS BEEN UNPLUGGED FROM THE WALL.

FAILURE TO DO SO WILL EXPOSE YOU TO

HAZARDOUS VOLTAGES.

After the power cord has been unplugged,

remove the screws that hold the cabinet

cover in place and slide the cover off the

ampliﬁer. Locate the three jumper pin blocks

labeled S 601, S 602 and S 603. The factory

standard (stereo) position of the jumpers is

on pins 1 and 2 of each block. There is a *

mark on the circuit board next to this posi-

tion. To convert the RB-06 to bridged mono

move all three jumpers so they are on pins

2 and 3 of each jumper pin block. Replace

the cover of the cabinet. Do not plug the

RB-06 power cord back into the wall

outlet until the cabinet cover has been

replaced.

Input Connection

When using the RB-06 in bridged mono

mode, connect the cable from the preampli-

ﬁer output to the left input. No connection is

made to the right input.

Bridged Speaker Connection

When using the RB-06 in bridged mono

mode, the wire to the speakers is connected

to the positive terminals of the left and right

channels. Connect the wire that goes to the

positive terminal of the speaker to the posi-

tive terminal of the left channel of the RB-06.

Connect the wire that goes to the negative

terminal of the speaker to the positive terminal

of the right channel of the RB-06. No con-

nections are made to the negative terminals

of the RB-06.

RB-06 Stereo Power Ampliﬁer

Protection Indicator3

The RB-06 has both thermal and over-current

protection circuitry that protects the ampliﬁer

against damage in the event of extreme or

faulty operating conditions. The protection

circuits are independent of the audio signal

and have no impact on sonic performance.

Instead, the protection circuits monitor the

temperature of the output devices and shut

down the ampliﬁer if temperatures exceed

safe limits.

Most likely, you will never see this protection

circuitry in action. However, should a faulty

condition arise, the ampliﬁer will stop play-

ing and the LED indicator on the front panel

will light up.

If this happens, turn the ampliﬁer off. Let it

cool down for several minutes, and attempt

to identify and correct the problem that

caused the protection circuitry to engage.

When you turn the ampliﬁer back on, the

protection circuit will automatically reset and

the indicator LED should go out.

In most cases, the protection circuitry activates

because of a fault condition such as shorted

speaker wires, or inadequate ventilation

leading to an overheating condition. In very

rare cases, highly reactive or extremely low

impedance speaker loads could cause the

protection circuit to engage.

If the protection circuitry triggers repeatedly

and you are unable to isolate and correct the

faulty condition, contact your authorized Rotel

dealer for assistance in troubleshooting.

Speciﬁcations

Continuous Power Output 70 watts/ch

(20-20 kHz, < 0.03%, 8 ohms)

Bridged Mono Power Output 180 watts

(20-20 kHz, < 0.1%, 4 ohms) (200 watts at 1kHz)

Total Harmonic Distortion (20Hz-20kHz, 8 ohms) < 0.03%

Intermodulation Distortion (60 Hz : 7 kHz, 4:1) < 0.03%

Frequency Response ( ±1dB) 10Hz-100kHz

Damping Factor (20-20,000 Hz, 8 ohms) 500

Speaker Impedance (Normal mode) 4 ohms minimum

Signal to Noise Ratio (IHF A network) 116 dB

Input Impedance/Sensitivity 33 k Ohms/1.0 volt

Power Requirements

USA Version 120 Volts, 60 Hz

European Version 230 Volts, 50 Hz

Power Consumption 250 Watts

Dimensions (W x H x D) 437 x 72 x 342 mm

Panel Height 80 mm / 25/32”

Weight (net) 7.5 kg, 16.54 lb.

All speciﬁcations are accurate at the time of printing.

Rotel reserves the right to make improvements without notice.

Troubleshooting

Most difﬁculties in audio systems are the result

of poor or wrong connections, or improper

control settings. If you encounter problems,

isolate the area of the difﬁculty, check the

control settings, determine the cause of the

fault and make the necessary changes. If

you are unable to get sound from the RB-06,

refer to the suggestions for the following

conditions:

Front Panel Power Indicator Is

Not Lit

No main power to the RB-06. Check the front

panel power switch. Make sure that it is set to

the on position. Check AC power connections

at the ampliﬁer and the AC outlet.

Fuse Replacement

If everything checks out correctly and you still

cannot get the ampliﬁer to turn on, the internal

power fuse may have blown. If you believe

this has happened, contact your authorized

Rotel dealer for information on where to take

your ampliﬁer to get the fuse replaced.

No Sound

If the amp is getting AC power, but

is producing no sound, check all of your

connections and control settings on associated

components.

9Français

Tous les appareils Rotel sont conçus en totale conformité

avec les directives internationales concernant les restric-

tions d’utilisation de substances dangereuses (RoHS)

pour l’environnement, dans les équipements électriques

et électroniques, ainsi que pour le recyclage des matéri-

aux utilisés (WEEE, pour Waste Electrical and Electronic

Equipment). Le symbole du conteneur à ordures barré par

une croix indique la compatibilité avec ces directives, et le

fait que les appareils peuvent être correctement recyclés

ou traités dans le respect total de ces normes.

Utilisez uniquement un support, meuble, rack, étagère sufﬁsamment

solide pour supporter le poids de l’appareil. N’utilisez pas de meuble

mobile ou risquant de se renverser.

Ce symbole signiﬁe que cet appareil bénéﬁcie d’une double

isolation électrique. Sa prise d’alimentation n’a pas besoin

d’être reliée à la terre ou à une masse

particulière..

Instructions importantes concernant

la sécurité

ATTENTION : Il n’y a à l’intérieur aucune pièce susceptible d’être

modiﬁée par l’utilisateur. Adressez-vous impérativement à une per-

sonne qualiﬁée.

ATTENTION : Pour réduire tout risque d’électrisation ou d’incendie,

ne pas exposer l’appareil à une source humide, ou à tout type de

risque d’éclaboussure ou de renversement de liquide. Ne pas poser

dessus d’objet contenant un liquide, comme un verre, un vase, etc.

Prenez garde à ce qu’aucun objet ou liquide ne tombe à

l’intérieur de l’appareil par ses oriﬁces de ventilation. Si

l’appareil est exposé à l’humidité ou si un objet tombe

à l’intérieur, débranchez-le immédiatement de son ali-

mentation secteur, et adressez-vous immédiatement et

uniquement à une personne qualiﬁée et agréée.

Tous les conseils de sécurité et d’installation doivent être lus avant de

faire fonctionner l’appareil. Conservez soigneusement ce livret pour

le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés.

Suivez les instructions. Respectez les procédures d’installation et de

fonctionnement indiquées dans ce manuel.

L’appareil doit être nettoyé uniquement avec un chiffon sec ou un

aspirateur.

L’appareil doit être placé de telle manière que sa pro-

preventilation puisse fonctionner, c’est-à-dire avec un

espacelibre d’une dizaine de centimètres minimum aut-

our de lui. Il ne doit pas être posé sur un fauteuil, un canapé, une

couverture ou toute autre surface susceptible de boucher ses ouïes

d’aération ; ou placé dans un meuble empêchant la bonne circulation

d’air autour des oriﬁces d’aération.

Cet appareil doit être branché sur une prise d’alimentation secteur,

d’une tension et d’un type conformes à ceux qui sont indiqués sur la

face arrière de l’appareil.

Brancher l’appareil uniquement grâce au cordon secteur fourni, ou à

un modèle équivalent. Ne pas tenter de modiﬁer ou changer la prise.

Notamment, ne pas tenter de supprimer la prise de terre (troisième

broche de la prise) si celle-ci est présente. Si la prise n’est pas con-

forme à celles utilisées dans votre installation électrique, consultez

un électricien agréé. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d’alimentation ne soit pas pincé,

écrasé ou détérioré sur tout son trajet, à ce qu’il ne soit pas mis

en contact avec une source de chaleur. Vériﬁez soigneusement la

bonne qualité des contacts, à l’arrière de l’appareil comme dans la

prise murale.

La prise d’alimentation secteur constitue le moyen radical de déconnex-

ion de l’appareil. Elle doit donc rester en permanence accessible.

L’appareil doit être immédiatement éteint, débranché puis retourné

au service après-vente agréé dans les cas suivants :

• Le câble d’alimentation secteur ou sa prise est endommagé..

• Un objet est tombé, ou du liquide a coulé à l’intérieur de

l’appareil.

• L’appareil a été exposé à la pluie.

• L’appareil ne fonctionne manifestement pas normalement.

• L’appareil est tombé, ou le coffret est endommagé.

Utilisez un câble de type Classe 2 pour la liaison avec les enceintes

acoustiques, aﬁn de garantir une installation correcte et de minimiser

les risques d’électrocution.

Au sujet de Rotel

C’est une famille de passionnés de musique

qui a fondé Rotel, il y a maintenant plus

de 40 ans. Pendant toutes ces années, leur

passion ne s’est jamais émoussée et tous les

membres de la famille se sont toujours battus

pour fabriquer des appareils présentant un

exceptionnel rapport musicalité-prix, suivis

en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe

réduite, écoutant et peauﬁnant soigneusement

chaque appareil pour qu’il corresponde par-

faitement à leurs standards musicaux. Ils sont

libres de choisir n’importe quels composants

dans le monde entier, uniquement en fonction

de leur qualité. C’est ainsi que vous trouvez

dans les appareils Rotel des condensateurs

britanniques ou allemands, des transistors

japonais ou américains, tandis que tous les

transformateurs toriques sont directement

fabriqués dans une usine Rotel.

L’excellente réputation musicale des appareils

Rotel a été saluée par la plupart des maga-

zines spécialisés ; ils ont reçu d’innombrables

récompenses, et sont choisis par de nombreux

journalistes critiques du monde entier, parmi

les plus célèbres, ceux qui écoutent de la

musique

quotidiennement. Leurs commentaires restent

immuables : Rotel propose toujours des

maillons à la fois musicaux, ﬁables et abord-

ables.

Mais plus que tout, Rotel vous remercie pour

l’achat de cet appareil, et souhaite qu’il vous

apporte de nombreuses heures de plaisir

musical.

Mais plus que tout, Rotel vous remercie pour

l’achat de cet appareil, et souhaite qu’il vous

apporte de nombreuses heures de plaisir

musical.

Pour démarrer

Merci d’avoir acheté cet ampliﬁcateur de

puissance stéréo Rotel RB-06. Il a été spéciale-

ment conçu pour vous fournir des heures et

des heures de plaisir musical au cœur d’une

chaîne haute-ﬁdélité de très haute qualité.

Le RB-06 est un ampliﬁcateur très complet,

de très hautes performances. Les différents

aspects de sa conception ont été réalisés de

manière à reproduire toute la dynamique

comme les plus subtiles nuances de la mu-

sique. Le RB-06 est entre autres équipé d’une

alimentation entièrement régulée, utilisant un

transformateur torique spécialement fabriqué

pour Rotel et des condensateurs « slit-foil »

également uniques en leur genre. La faible

impédance de cette alimentation assure une

énorme réserve de puissance, capable de

faire face aux exigences les plus élevées.

Cette conception est évidemment plus coû-

teuse, mais elle est essentielle pour le respect

de la musique.

Les circuits imprimés possèdent des pistes

parfaitement symétriques. Elles préservent

ainsi parfaitement l’intégrité « temporelle »

de la musique. Les composants utilisés sont

par exemple des résistances à ﬁlm métal-

lique et des condensateurs au polystyrène

ou polypropylène sur tous les points critiques

du trajet du signal. Les plus inﬁmes détails

ont été analysés avec soin, aﬁn que rien ne

vienne détruire l’exceptionnelle musicalité de

cet ampliﬁcateur.

Les principales fonctions du RB-06 sont faciles

à comprendre et à utiliser. Elles ne diffèrent

en rien de celles d’une chaîne haute-ﬁdé-

lité traditionnelle. Branchez simplement les

sources et écoutez!

Quelques précautions

ATTENTION : aﬁn d’éviter tout dommage

à l’appareil, éteignez TOUS les maillons

du système avant de procéder au moindre

branchement d’un câble. Ne remettez

pas les appareils sous tension sans avoir

vériﬁé que tous les branchements ont été

correctement effectués. Vériﬁez notamment

les câbles des enceintes acoustiques : il

ne doit pas y avoir de brins susceptibles

de créer des courts-circuits d’une prise à

l’autre, ou sur le boîtier de l’ampliﬁcateur.

RB-06 Ampliﬁcateur De Puissance Stéréo

Sommaire

Figure 1: Commandes et branchements 3

Figure 2: Branchement des entrées

et des enceintes en stéréo 4

Figure 3: Branchements des entrées et des

enceintes en ponté mode mono 4

Au sujet de Rotel .................................. 10

Pour démarrer ...................................... 10

Quelques précautions 10

Disposition 11

Câbles 11

Alimentation secteur et mise

sous tension ......................................... 11

Prise d’alimentation secteur 011

Interrupteur de mise sous tension et

indicateur 12 11

Activation/désactivation du système

automatique de commutation (trigger) 511

Entrée et sortie gâchette 12 V

(trigger input/output) 7 8 11

Prises d’entrée 6............................... 12

Raccordement des enceintes................... 12

Choix des enceintes 11

Choix des câbles d’enceintes 12

Polarité et mise en phase 12

Raccordement des enceintes en

mode stéréo 912

Utilisation de l’appareil en

mode ponté 4..................................... 12

Remise en place des cavaliers 13

Raccordement des câbles d’entrée 13

Raccordement des enceintes en mode ponté 13

Indicateurs de protection 313

Dépannage ........................................... 13

Le témoin d’alimentation sur le devant de l’appareil

ne s’allume pas 13

Remplacement du fusible 13

Absence de son 13

Spéciﬁcations........................................ 13

Veuillez lire ce manuel d’utilisation très soigneu-

sement. Il vous donne toutes les informations

nécessairesauxbranchementset fonctionnement

du RB-06. Si vous vous posez encore des ques-

tions, n’hésitez pas à contacter immédiatement

votre revendeur agréé Rotel.

Conservez soigneusement l’emballage du

RB-06. Il constitue le meilleur et le plus sûr

moyen pour le transport futur de votre nouvel

appareil, aﬁn d’éviter tout dommage sérieux

à celui-ci.

Remplissez et envoyez le coupon

d’enregistrement fourni dans l’emballage

du RB-06. Conservez la facture de votre

appareil : c’est la meilleure preuve de votre

propriété et de la date réelle d’achat. Elle

sera nécessaire pour mettre éventuellement

en jeu la garantie.

Disposition

Comme tous les appareils traitant des signaux

relativement faibles, le RB -06 est sensible à son

environnement immédiat. Évitez de le placer

sur d’autres maillons. Éloignez les câbles de

modulation sonore des câbles d’alimentation

secteur. Vous éviterez ainsi l’apparition éven-

tuelle de ronﬂements parasites.

Le RB-06 dégage de la chaleur pendant son

fonctionnement, ce quiest normal.Lesradiateurs

et les ouvertures pratiquées dans son capot sont

conçus pour dissiper cette chaleur. Ne posez

donc pas d’autres maillons (ou objets) sur lui.

Ne bloquez pas ses ouïes supérieures de re-

froidissement. Il doit y avoir environ 10 cm de

dégagement au-dessus de lui pour permettre le

bon fonctionnement de sa ventilation.

N’oubliez pas non plus, lors de son installa-

tion, qu’il s’agit d’un appareil relativement

lourd. L’étagère ou le support utilisés doivent

être sufﬁsamment robustes et rigides : dans ce

domaine, le sens commun s’applique. Nous

vous recommandons d’ailleurs, à ce sujet,

d’acquérir un de ces meubles spécialement

conçus pour les chaînes haute-ﬁdélité. Votre

revendeur vous donnera toutes les informa-

tions nécessaires à ce sujet.

Français

Câbles

Vériﬁez que les câbles d’alimentation secteur

d’unepart,les câbles de modulation analogique

d’autre part, et enﬁn les câbles transportant un

signal numérique soient bien éloignés les uns

des autres. Cela pour éviter toute interférence

susceptible de générer des bruits parasites.

N’utiliser que des câbles de très bonne qualité,

soigneusement blindés. Votre revendeur agréé

Rotel est en mesure de vous donner tous les

conseils nécessaires quant au choix de câbles

de bonne qualité.

Alimentation secteur et

mise sous tension

Prise d’alimentation secteur 0

Le RB-06 est livré avec son propre cordon

d’alimentation. N’utilisez que celui-ci, ou un

modèle exactement semblable. N’utilisez pas

de câble rallonge. Une prise multiple pourra

éventuellement être utilisée, mais seulement

si elle possède la capacité en courant (am-

pères) demandée par le RB-06 et les autres

appareils branchés dessus.

Assurez-vous que l’interrupteur en face avant

du RB-06 est bien dans la position éteint.

Puis branchez une des extrémités du câble

secteur dans la prise de la face arrière 0,

et l’autre dans une prise d’alimentation

murale adaptée.

Votre RB-06 a été conﬁguré en usine pour la

tension d’alimentation secteur du pays pour

lequel il est prévu (USA : 115 volts/60 Hz,

Europe : 230 volts/50 Hz). Cette valeur est

indiquée sur une étiquette, en face arrière.

NOTE : si vous devez déménager dans

un autre pays, il est possible de modiﬁer

l’alimentation du RB-06. Ne tentez pas

d’effectuer cette transformation vous-même.

Elle nécessite une intervention interne

présentant des risques d’électrocution si

certaines précautions ne sont pas respectées.

Consultez directement un revendeur agréé

Rotel pour connaître la procédure à suivre.

Si vous vous absentez pendant une longue

période (un mois ou plus), nous vous con-

seillons de débrancher la prise murale

d’alimentation.

Interrupteur de mise sous

tension et indicateur 12

Pressez la touche en face avant pour mettre

le RB-06 en service. La diode corresponde

s’allume simultanément. Une seconde pression

(position relâchée) sur cette même touche

éteint le RB-06.

Sélecteur de mode de

commutation Trigger

ON/OFF 5

Le RB-06 vous propose sa mise sous tension

automatique en utilisant le système de com-

mutation par présence de tension continue 12

volts dit « 12 V Trigger ». Le sélecteur en face

arrière repéré « Turn On/Off Mode Selector

» permet de choisir la méthode d’allumage

de l’ampliﬁcateur.

Lorsque le sélecteur est placé sur la position

repérée « 12V TRIGGER ON », l’ampliﬁcateur

s’allume automatiquement lorsqu’une tension

de 12 volts est envoyée sur sa prise jack 3,5

mm située sur sa face arrière. Il se remet en

mode de veille Standby dès que cette tension

disparaît sur la prise. L’interrupteur POWER

SWITCH en face avant est placé avant ce

sélecteur : il doit être pressé (ON) pour que

la commutation TRIGGER 12 V soit effective

et efﬁcace. Couper l’alimentation avec cet

interrupteur (OFF) éteint l’ampliﬁcateur, qu’il

y ait ou non une tension de 12 volts sur la

prise Trigger IN.

Entrée 7et sortie 8

commutation Trigger 12 V

La prise jack 3,5 mm repérée IN est prévue

pour transporter la tension de 12 volts néces-

saire au fonctionnement de la commutation

TRIGGER que nous venons de décrire, la

tension étant envoyée par un processeur

Surround ou préampliﬁcateur Rotel. Pour être

efﬁcace, le sélecteur contigu doit être sur sa

position repérée « ON » (voir le paragraphe

précédent). Cette entrée accepte en fait une

tension continue ou alternative, d’une valeur

comprise entre 3 et 30 volts.

La prise jack 3,5 mm repérée OUT permet de

brancher une autre prise jack 3,5 mm pour

renvoyer la tension de commutation 12 volts

vers un autre appareil. La tension 12 volts

n’est toutefois présente que si la prise IN est

réellement alimentée par une telle tension.

RB-06 Ampliﬁcateur De Puissance Stéréo

Choi x de la se ction d u câbl e

d’enceintes

Utilisez du câble deux conducteurs isolé pour

relier le RB-06 aux enceintes. La taille et la

qualité du câble peuvent avoir de l’inﬂuence

sur les performances musicales. Un câble

standard fonctionnera, mais il peut présenter

des limitations quant à la dynamique réelle-

ment reproduite ou à la qualité du grave,

surtout sur de grandes longueurs. En général,

un câble de plus fort diamètre entraîne une

amélioration du son. Pour des performances

optimales, penchez-vous sur l’offre en terme de

câbles de très haute qualité. Votre revendeur

agréé Rotel est en mesure de vous renseigner

efﬁcacement à ce sujet.

Polarité et mise en phase

La polarité – autrement dit l’orientation

correcte du « + » et du « - » pour chaque

branchement entre le RB-06 et les enceintes

acoustiques doit être respectée pour toutes

les enceintes, aﬁn que celles-ci soient toutes

en phase. Si la phase d’une seule enceinte

est inversée, il en résultera un manque de

grave sensible et une dégradation importante

de l’image stéréophonique. Tous les câbles

sont repérés aﬁn que vous puissiez identiﬁer

clairement leurs deux conducteurs. Soit les

câbles sont différents (un cuivré, un argenté),

soit la gaine est de couleur différente (ﬁlet

de couleur), soit elle est gravée. Assurez-vous

que vous repérez bien le conducteur repéré

pour toutes les liaisons, et que vous respectez

parfaitement la phase sur toutes les enceintes

acoustiques, par rapport à l’entrée.

Branchement des enceintes en

stéréo 9

Le RB-06 possède des prises rouges et noires

repérées qui acceptent indifféremment du

câble nu, des cosses ou fourches spéciales,

ou encore des ﬁches banane (sauf en Europe,

où les nouvelles normes CE l’interdisent).

Tirez le câble depuis le RB-06 vers les en-

ceintes acoustiques. Prévoyez sufﬁsamment

de longueur pour qu’il ne subisse aucune

contrainte sur toute sa longueur et que vous

puissiez déplacer les éléments sans qu’il soit

tendu (accès aux prises de l’ampliﬁcateur).

Si vous utilisez des ﬁches banane, branchez-

les d’abord sur les câbles, puis insérez-les

à l’arrière des bornes de branchement de

l’ampliﬁcateur. Le corps hexagonal de cha-

cune des prises doit alors être vissé à fond

(dans le sens des aiguilles d’une montre).

Si vous utilisez des fourches, insérez-les à fond

dans le logement offert par les prises et serrez

fermement. Si vous utilisez du ﬁl nu, dénudez

tous les câbles sur une longueur sufﬁsante, et

torsadez les brins de chaque conducteur de

telle manière qu’aucun brin ne puisse venir en

contact avec un autre d’un autre conducteur

(court-circuit). Suivant la taille des torsades,

insérez-les dans les trous centraux des prises

ou entourez-le autour des axes de celles-ci

(sens des aiguilles d’une montre). Dans tous

les cas, serrez fermement à la main les bornes

vissantes hexagonales.

Note: Vériﬁez bien qu’il n’y ait aucun

brin qui vienne en contact avec des brins

ou la prise adjacente.

Fonctionnement en mode

mono (mise en pont) 4

[Voir la Figure 3 pour l’illustration de la posi-

tion des cavaliers à modiﬁer, et le branche-

ment correspondant]

Les deux canaux du RB-06 peuvent être «

mis en pont » (mode bridgé, en anglais).

Dans cette conﬁguration, on obtient un seul

canal, mais dont la puissance atteint 180

watts ! Cette caractéristique permet donc

d’augmenter la puissance disponible de votre

installation, à condition d’utiliser un second

amplificateur utilisé dans le même mode

monophonique pour la seconde enceinte. Un

RB-06 mis en pont peut également alimenter

un unique caisson de grave. Notez que dans

ce mode de fonctionnement monophonique,

l’unique enceinte branchée doit impérative-

ment présenter une impédance minimum

de 8 ohms.

Aﬁn d’utiliser le RB-06 en mode monopho-

nique, trois « cavaliers » situés à l’intérieur

de l’ampliﬁcateur doivent être déplacés d’un

jeu de broches à un autre. Cette modiﬁcation

ne doit être effectuée que par un technicien

qualiﬁé agréé. Consultez impérativement votre

revendeur agréé Rotel. De plus, les branche-

ments par rapport aux autres maillons sont

alors différents par rapport au fonctionnement

stéréophonique normal. Lorsque le RB-06

est conﬁguré en mode monophonique, la

diode « Bridged Mono » 4s’allume sur

la façade.

Branchement des signaux

en entrée 6

[Voir Figure2pour lesbranchements clas-

siques, en utilisation stéréophonique]

Le RB-06 est équipé de prises conventionnelles

de type RCA, celles utilisées sur la majorité

des maillons audio complémentaires.

Note: pour éviter tout bruit parasite

susceptible d’endommager les en-

ceintes acoustiques, assurez-vous

que tout le système est éteint avant

d’effectuer le moindre branchement.

N’utilisez que des câbles d’excellente qualité

pour relier les sources au RB-06. Branchez la

sortie du canal gauche de votre préampliﬁca-

teur sur l’entrée du canal gauche du RB-06.

Procédez de même pour le canal droit.

Branchement des

enceintes acoustiques

Choix des enceintes

Nous vous recommandons d’utiliser des

enceintes acoustiques d’une impédance

nominale de 4 ohms ou plus. Si deux paires

sont branchées en parallèle, l’impédance

résultante est divisée par deux. Par exemple,

si vous branchez deux paires d’enceintes

d’impédance nominale 8 ohms, l’ampliﬁcateur

voit une impédance de charge de seulement

4 ohms. Dans ce cas, les enceintes utilisées

doivent donc avoir une impédance de 8

ohms ou plus. L’impédance des enceintes est

souvent indiquée de manière relativement peu

précise. En pratique, seules quelques rares

modèles d’enceintes risquent de présenter

des problèmes pour le RB-06. Consultez votre

revendeur agréé Rotel pour de plus amples

informations à ce sujet.

RB-06 Stereo-Endstufe

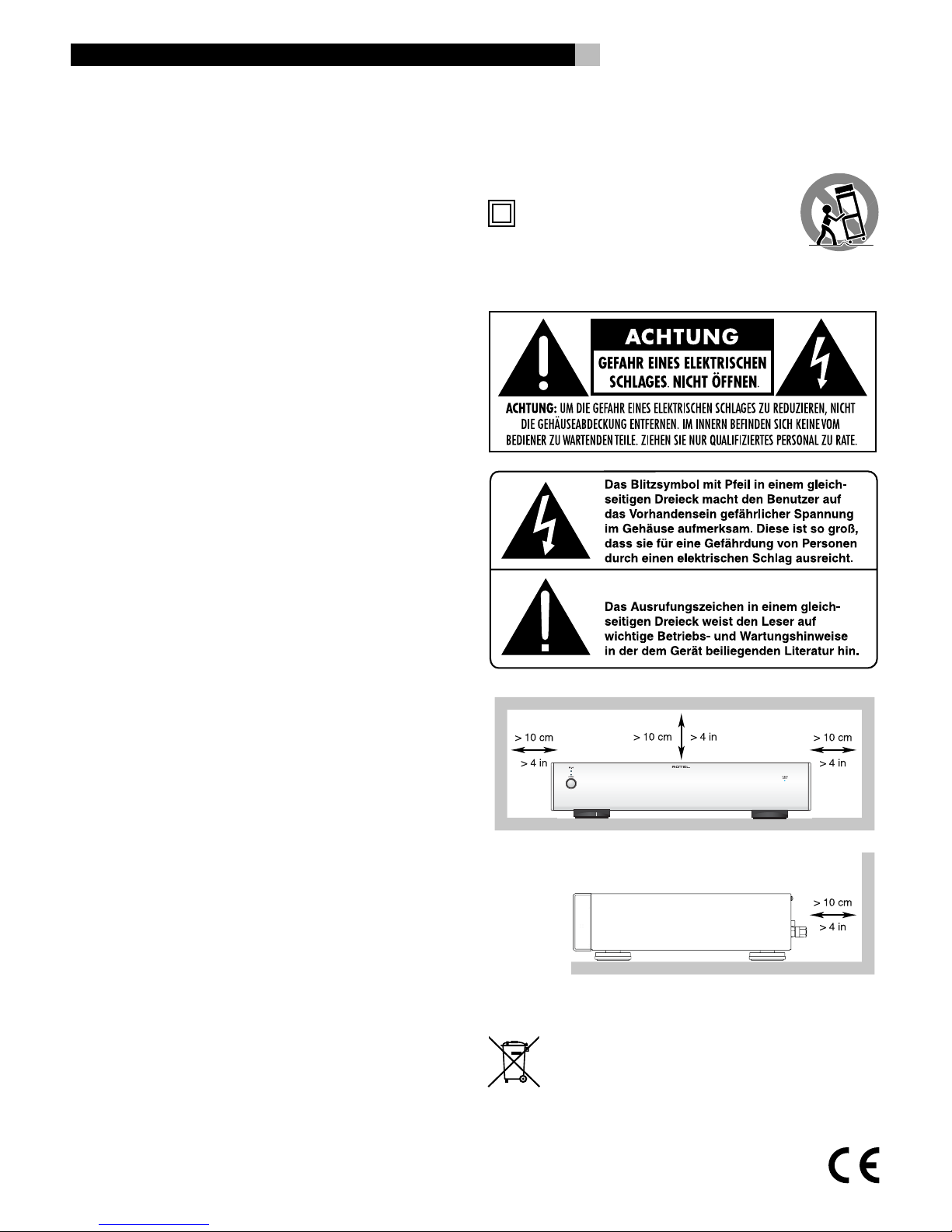

Rotel-Produkte entsprechen den internationalen Richtlinien

über die Beschränkung der Verwendung bestimmter ge-

fährlicher Stoffe in Elektro- und Elektronikgeräten (Restric-

tion of Hazardous Substances (kurz RoHS genannt)) und

über Elektro- und Elektronik-Altgeräte (Waste Electrical

and Electronic Equipment (WEEE)). Die durchgestrichene

Mülltonne steht für deren Einhaltung und besagt, dass die

Produkte ordnungsgemäß recycelt oder diesen Richtlinien

entsprechend entsorgt werden müssen.

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes beﬁnden sich keine vom Bediener

zu wartenden Teile. Alle Service- und Wartungsarbeiten müssen von

qualiﬁziertem Fachpersonal durchgeführt werden.

Vorsicht: Dieses Gerät darf nur in trockenen Räumen betrieben

werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dür-

fen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit

Flüssigkeit gefüllten Vasen auf das Gerät..

Das Eindringen von Gegenständen in das Gehäuse ist zu

vermeiden. Sollte dieser Fall trotzdem einmal eintreten,

trennen Sie das Gerät sofort vom Netz. Lassen Sie es von

einem Fachmann prüfen und die notwendigen Reparatu-

rarbeiten durchführen.

Bitte lesen Sie sich die Bedienungsanleitung vor Gebrauch des

Gerätes genau durch. Sie enthält wichtige Sicherheitsvorschriften, die

unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung

so auf, dass sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät

müssen genau beachtet werden. Dadurch können Personen- und Sach-

schäden vermieden werden. Außer den in der Bedienungsanleitung

beschriebenen Handgriffen sind vom Bediener keine Arbeiten am

Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch

oder einem Staubsauger.

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum

von 10 cm gewährleistet ist Stellen Sie das Gerät weder auf

ein Bett, Sofa, Teppich oder ähnliche Oberﬂächen, um die Venti-

lationsöffnungen nicht zu verdecken. Das Gerät sollte nur dann in

einem Regal oder in einem Schrank untergebracht werden, wenn

eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper,

Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betrieb nehmen, prüfen Sie, ob die Be-

triebsspannung mit der örtlichen Netzspannung übereinstimmt. Die

Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schließen Sie das Gerät nur mit dem dazugehörigen zweipoligen

Netzkabel an die Wandsteckdose an. Modiﬁzieren Sie das Netz-

kabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder

Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine

zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie

keine Verlängerungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschädigt werden

können (z.B. durch Trittbelastung, Möbelstücke oder Erwärmung).

Besondere Vorsicht ist dabei an den Steckern, Verteilern und den

Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längere Zeit nicht in Betrieb nehmen,

ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsi-

chtigt betrieben werden.

Ist das Gerät z.B. während des Transportes über längere Zeit Kälte

ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es

sich auf Raumtemperatur erwärmt hat und das Kondenswasser

verdunstet ist.

Schalten Sie das Gerät sofort aus und ziehen Sie geschultes Fach-

personal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,

• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,

• das Gerät Regen ausgesetzt war,

• das Gerät nicht ordnungsgemäß funktioniert bzw. eine deutliche

Leistungsminderung aufweist,

• das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Lautsprecherkabel, um eine

ordnungsgemäße Installation zu gewährleisten und die Gefahr eines

elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es

sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren

Untergestellen transportiert werden

Dieses Symbol bedeutet, dass das Gerät dop-

pelt isoliert ist. Es muss daher nicht geerdet

werden.

14Deutsch

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren

von einer Familie gegründet, deren Interesse

an Musik so groß war, dass sie beschloss,

hochwertigste HiFi-Produkte herzustellen und

Musikliebhabern ungeachtet ihres Geldbeutels

einen außergewöhnlichen Wert zukommen

zu lassen. Ein Ziel, das von allen Rotel-An-

gestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zu-

sammen. Sie hören sich jedes neue Produkt

an und stimmen es klanglich ab, bis es den

gewünschten Musikstandards entspricht. Die

eingesetzten Bauteile stammen aus verschie-

denen Ländern und wurden ausgewählt,

um das jeweilige Produkt zu optimieren. So

ﬁnden Sie in Rotel-Geräten Kondensatoren aus

Großbritannien und Deutschland, Halbleiter

aus Japan oder den USA und direkt bei Rotel

gefertigte Ringkerntransformatoren.

Rotels guter Ruf wird durch hunderte von

Testerfolgen von den angesehensten Testern

der Branche, die jeden Tag Musik hören,

untermauert. Die Ergebnisse beweisen,

dass das Unternehmen sein Ziel konsequent

verfolgt hat, mit Equipment hoher Musikalität

und Zuverlässigkeit bei gleichzeitig günstigen

Preisen.

Wir danken Ihnen für Ihr Vertrauen in die

Marke Rotel und wünschen Ihnen viel Hör-

vergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für die Rotel-

Stereo-Endstufe RB-06 entschieden haben.

Dieses einzigartige Gerät kann optimal in

jedem hochwertigen Audiosystem eingesetzt

werden.

Die RB-06 überzeugt durch höchste Wieder-

gabequalität und ist mit einer Vielzahl von

Ausstattungsmerkmalen ausgestattet. Bei ihrer

Entwicklung wurde besonderer Wert darauf

gelegt, den kompletten Dynamikbereich und

feinste Nuancen der Musik wiederzugeben.

Die RB-06 überzeugt mit einem großzügig

dimensionierten Netzteil mit Ringkerntrans-

formator. Dieses niederohmige Netzteil

hat extreme Leistungsreserven, die es der

Endstufe ermöglichen, die anspruchsvollsten

Musiksignale zu verarbeiten. Zwar ist diese

Konstruktion teurer in der Herstellung, die

Musikwiedergabe jedoch proﬁtiert davon

deutlich.

Die Signalwege sind streng symmetrisch

gehalten, um Laufzeitunterschiede in den

Kanälen zu verhindern. Auf der Platine werden

Metallﬁlmwiderstände und Polystyrol- bzw.

Polypropylenkondensatoren eingesetzt, die

die Signale klanggetreu übertragen. Alle

Aspekte dieser Konstruktion dienen nur dem

Ziel der möglichst originalgetreuen Wieder-

gabe von Musik.

Die RB-06 ist einfach zu installieren und zu

bedienen. Sollten Sie bereits Erfahrung mit

der Installation anderer Stereosysteme haben,

dürften keinerlei Probleme auftreten. Schließen

Sie einfach die gewünschten Geräte an und

genießen Sie die Musik

Einige Vorsichtsmaßnahmen

WARNUNG: Um eine Beschädigung des

Systems zu vermeiden, sollten Sie ALLE

Geräte des Systems abschalten, bevor Sie

die Lautsprecher oder sonstige Kompo-

nenten anschließen bzw. trennen. Schalten

Sie die Geräte erst wieder ein, wenn alle

Anschlüsse ordnungsgemäß hergestellt wor-

den sind. Achten Sie dabei besonders auf

die Lautsprecherkabel oder das Gehäuse

des Verstärkers.

Lesen Sie sich die Bedienungsanleitung bitte

vor der Inbetriebnahme genau durch. Neben

grundsätzlichen Installations-undBedienungshin-

weisen (bitte beachten Sie auch die Sicherheit-

shinweise am Anfang der Bedienungsanleitung)

enthält sie allgemeine Informationen, die Ihnen

helfen werden, Ihr System mit seiner maximalen

Leistungsfähigkeit zu betreiben. Bitte setzen Sie

sich bei etwaigen Fragen mit Ihrem autorisierten

Rotel-Fachhändler in Verbindung.

Bewahren Sie den Versandkarton und das

übrige VerpackungsmaterialderRB-06 füreinen

eventuellen späteren Einsatz auf. Der Versand

oder Transport der Endstufe in einer anderen als

der Originalverpackung kann zu erheblichen

Beschädigungen des Gerätes führen.

Schicken Sie die Ihrer Endstufe beiliegende

Garantieanforderungskarte ausgefüllt an den

Rotel-Distributor in Ihrem Land. Bewahren Sie

bitte die Original-Kaufquittung auf. Sie belegt

am besten das Kaufdatum, das für Sie wich-

tig wird, sobald Sie eine Garantieleistung in

Anspruch nehmen.

Inhaltsverzeichnis

Abb. 1: Bedienelemente und Anschlüsse 3

Abb. 2: Anschlussdiagramm bei Stereobetrieb 4

Abb. 3: Anschlussdiagramm bei Brückenschaltung

- Eingang und Lautsprecher 4

Die Firma Rotel..................................... 15

Zu dieser Anleitung ............................... 15

Einige Vorsichtsmaßnahmen 15

Aufstellung des Gerätes 16

Kabel 16

Netzspannung und Bedienung................. 16

Netzeingang 016

POWER-Schalter und POWER-LED 1216

12V TRIGGER ON/OFF-Schalter 516

12V TRIGGER-Ein 7und -Ausgang 816

Eingangssignalanschlüsse 6................ 16

Anschluss der Lautsprecher .................... 17

Auswahl der Lautsprecher 17

Auswahl der Lautsprecherkabel 17

Polarität und Phasenabgleich 17

Anschluss der Lautsprecher bei

Stereobetrieb 917

Brückenschaltung 4............................ 17

Umstecken der Jumper 17

Anschluss eines Vorverstärkers bei

Brückenschaltung 18

Anschluss eines Lautsprechers bei

Brückenschaltung 18

Schutzschaltung 3.............................. 18

Bei Störungen ....................................... 18

Die POWER-LED leuchtet nicht 18

Austauschen der Sicherung 18

Kein Ton 18

Technische Daten ................................... 18

RB-06 Stereo-Endstufe

Netzspannung und

Bedienung

Netzeingang 0

Die RB-06 wird mit dem passenden Netz-

kabel geliefert. Verwenden Sie nur dieses

oder ein vergleichbares Kabel. Nutzen Sie

kein Verlängerungskabel. Eine hochbelast-

bare Mehrfachsteckdose kann eingesetzt

werden, wenn sie (und die Wandsteckdose)

ausreichende Strommengen für die RB-06

liefern können.

Stellen Sie sicher, dass die RB-06 vor dem

Anschließen an das Netz abgeschaltet ist,

sich der Netzschalter also in der AUS-Position

beﬁndet. Verbinden Sie nun das Netzkabel

mit dem Netzeingang ? an der Geräterück-

seite. Stecken Sie das andere Ende in eine

Wandsteckdose.

Die RB-06 wird von Rotel so eingestellt, dass

sie der in Ihrem Land üblichen Wechselspan-

nung von 230 Volt entspricht. Die Einstellung

ist an der Geräterückseite angegeben.

HINWEIS: Sollten Sie mit Ihrer RB-06

in ein anderes Land umziehen, kann die

Einstellung geändert werden, so dass das

Gerät mit einer anderen Netzspannung

betrieben werden kann. Versuchen Sie

auf keinen Fall, diese Änderung selber

vorzunehmen. Durch Öffnen des Gehäuses

setzen Sie sich gefährlichen Spannungen

aus. Ziehen Sie hierzu stets qualiﬁziertes

Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen

Urlaubsreise, für längere Zeit nicht zu Hause,

sollten Sie Ihre Endstufe (ebenso wie alle an-

derenAudio- undVideokomponenten)während

Ihrer Abwesenheit vom Netz trennen.

POWER-Schalter und POWER-

LED 12

Der POWER-Schalter beﬁndet sich an der

Gerätefront der RB-06. Drücken Sie ihn zum

Einschalten des Gerätes. Die LED über dem

POWER-Schalter beginnt zu leuchten und

zeigt an, dass die Endstufe eingeschaltet ist.

Durch erneutes Drücken des POWER-Schalters

wird die Endstufe ausgeschaltet.

12V TRIGGER ON/OFF-

Schalter 5

Über diesen Kippschalter können Sie wählen,

ob die Endstufe manuell oder automatisch

über ein 12-V-Trigger-Signal ein- bzw. aus-

geschaltet werden soll.

Beﬁndet sich der Schalter in der 12V TRIG-

GER ON-Position, schaltet sich die Endstufe

automatisch ein, wenn an der 3,5-mm-TRIG-

GER IN-Buchse an der Geräterückseite ein

12-V-Trigger-Signal anliegt. Liegt kein Signal

an, schaltet die Endstufe in den Standby-

Modus. Damit die Endstufe auf ein 12-V-Trig-

ger-Signal reagieren kann, muss das Gerät

zunächst über den POWER-Schalter an der

Gerätefront eingeschaltet werden.

12V TRIGGER-Ein 7und

-Ausgang 8

An die 3,5-mm-12 V TRIGGER IN-Buchse kann

zur Übertragung eines 12-V-Trigger-Signals

ein Kabel mit 3,5-mm-Klinkensteckern ange-

schlossen werden, um die Endstufe ein- bzw.

abzuschalten. Um dieses Feature nutzen zu

können, muss der Kippschalter in die ON-

Position gesetzt werden. Dieser Eingang

reagiert auf Gleich- oder Wechselspannungs-

signale von 3 bis 30 Volt.

Die mit 12V TRIGGER OUT gekennzeich-

nete Buchse bietet die Möglichkeit, über

ein Kabel mit 3,5-mm-Klinkensteckern ein

12-V-Trigger-Signal an andere Komponenten

weiterzuleiten. Das Ausgangssignal steht

immer dann zur Verfügung, wenn an der

mit IN gekennzeichneten Buchse ein 12-V-

Trigger-Signal anliegt.

Eingänge 6

(siehe Anschlussdiagramm bei Stereobetrieb

in Figure (Abb.) 2)

Die RB-06 verfügt über Cinch-Anschlüsse,

wie sie an jedem hochwertigen Audiogerät

zu ﬁnden sind.

HINWEIS: Beim Verkabeln und An-

schließen sollten die Geräte generell

abgeschaltet sein.

Aufstellung des Gerätes

Wie bei vielen anderen Audiokomponenten

auch, kann die Signalqualität der RB-06 durch

die Umgebung beeinträchtigt werden. Stellen

Sie den RB-06 daher nicht auf andere Geräte.

Auch sollten die Audiosignalkabel nicht neben

den Netzkabeln verlaufen, um Rauschen oder

Interferenzen zu vermeiden.

Die RB-06 erwärmt sich während des Be-

triebes. Die entstehende Wärme kann unter

normalen Bedingungen über die Kühlrippen

und Ventilationsöffnungen abgeführt werden.

Die Ventilationsöffnungen an der Oberseite

dürfen nicht verdeckt werden. Um das Gerät

muss ein Freiraum von 10 cm und am Auf-

stellungsort eine ausreichende Luftzirkulation

gewährleistet sein, um einer Überhitzung der

Endstufe vorzubeugen.

Berücksichtigen Sie beim Aufstellen das

Gewicht der Endstufe. Wir empfehlen, sie in

entsprechendem HiFi-Mobiliar unterzubringen.

HiFi-Mobiliar ist so ausgelegt, dass klangbe-

einträchtigende Erschütterungen gedämpft

bzw. unterdrückt werden. Lassen Sie sich von

Ihrem autorisierten Rotel-Fachhändler in Bezug

auf HiFi-Mobiliar und die optimale Aufstellung

von Audiokomponenten beraten.

Kabel

Achten Sie bitte darauf, dass Netz-, Digital-

und die normalen Audiosignalkabel separat

verlaufen. Dies minimiert die Wahrscheinlich-

keit, dass Netz- bzw. Digitalkabel die Signale

der Analogkabel stören. Wir empfehlen,

hochwertige abgeschirmte Kabel zu verwen-

den. Wenden Sie sich bei etwaigen Fragen

zu den optimalen Kabeln für Ihr System an

Ihren autorisierten Rotel-Fachhändler.

16Deutsch

Verwenden Sie hochwertige Audioverbindung-

skabel.Verbinden Sie den linkenAusgangskanal

Ihres Vorverstärkers mit dem linken Eingangs-

kanal an der RB-06. Schließen Sie den rechten

Ausgangskanal Ihres Vorverstärkers an den

rechten Eingangskanal der RB-06 an.

Anschluss der

Lautsprecher

Auswahl der Lautsprecher

Wir empfehlen, an die RB-06 Lautsprecher mit

einer nominalen Impedanz von mindestens

4 Ohm anzuschließen. Beim Betrieb mehrerer

parallel geschalteter Lautsprecherpaare sollten

Sie einige Vorsicht walten lassen, da sich die

effektive, vom Verstärker wahrgenommene

Impedanz verringert. Beim Betrieb von zwei

Paar 8-Ohm-Lautsprechern beträgt die Last

für den Verstärker 4 Ohm. Werden mehrere

parallel geschaltete Lautsprecher angeschlos-

sen, empfehlen wir, Lautsprecher mit einer

nominalen Impedanz von 8 Ohm einzusetzen.

Die Angaben bezüglich der Impedanz von

Lautsprechern sind oft ungenau. In der Praxis

gibt es nur bei sehr wenigen Lautsprechern

Probleme beim Betrieb mit der RB-06. Wenden

Sie sich bei Fragen bitte an Ihren autorisierten

Rotel-Fachhändler.

Auswahl der

Lautsprecherkabel

Verbinden Sie die RB-06 und die Lautsprecher

über ein isoliertes, zweiadriges Lautspre-

cherkabel. Aufbau und Qualität des Kabels

können hörbare Effekte auf die Musikwieder-

gabe haben. Standard-„Klingeldraht“ wird

funktionieren, jedoch können vor allem bei

größeren Kabellängen Leistungsverluste und

eine ungleichmäßige Wiedergabe des Fre-

quenzspektrums das Ergebnis sein. Allgemein

gilt, dass Kabel mit größerem Querschnitt

eine verbesserte Wiedergabequalität ge-

währleisten. Für höchste Wiedergabequalität

sollten Sie die Benutzung von speziellen,

hochwertigen Lautsprecherkabeln erwägen.

Ihr autorisierter Rotel-Fachhändler wird Ihnen

bei der Auswahl dieser Lautsprecherkabel

gerne weiterhelfen.

Polarität und Phasenabgleich

Die Polarität – die positive/negative Ausrich-

tung der Anschlüsse – muss für jede Lautspre-

cher-/Verstärkerverbindung phasengleich

sein. Wird die Polarität einer Verbindung

irrtümlicherweise umgekehrt, führt dies

zu einem unausgewogenen Klangbild mit

schwachen Bässen.

Die Kabel sind zur Identiﬁzierung geken-

nzeichnet. So kann die Isolationsschicht eines

Leiters gerippt oder ein Leiter mit einem Strei-

fen markiert sein. Das Kabel kann verschie-

denfarbige Leiter (Kupfer und Silber) besitzen

und von einer transparenten Isolationsschicht

umgeben sein. Bei anderen Kabeln wird die

Polaritätsangabe auf die Isolationsschicht ge-

druckt. Unterscheiden Sie zwischen positiven

und negativen Leitern und achten Sie bei jeder

Lautsprecher- und Verstärkerverbindung auf

die gleiche Polung.

Anschluss der Lautsprecher

bei Stereobetrieb 9

Die RB-06 besitzt an der Rückseite zwei Paar

farbig gekennzeichnete Anschlussklemmen.

An diese Anschlussklemmen können blanke

Drähte oder Kabelschuhe angeschlossen

werden.

Führen Sie das Kabel von der RB-06 zu den

Lautsprechern. Lassen Sie sich genügend

Raum, damit Sie die Komponenten bewegen

können und so einen freien Zugang zu den

Lautsprechern sicherstellen.

Bei der Verwendung von Kabelschuhen

verbinden Sie diese mit den Kabeln, stecken

die Kabelschuhe hinten unter die Anschlus-

sklemmen und drehen die Klemmen im

Uhrzeigersinn fest.

Sollten die Lautsprecherkabel direkt (ohne

Kabelschuhe) an die Lautsprecherklemmen

angeschlossen werden, so entfernen Sie an

den Kabelenden ca. 15 mm der Isolation.

Lösen Sie die Schraubklemmen durch Drehen

gegen den Uhrzeigersinn. Verdrillen Sie die

blanken Kabelenden, um ein Zerfasern zu

vermeiden, und stecken Sie das verdrillte Ka-

bel hinter die Schraubklemmen. Anschließend

drehen Sie diese im Uhrzeigersinn fest.

HINWEIS: Achten Sie bitte darauf, dass

die blanken Kabelenden vollständig an

den Schraubklemmen untergebracht sind

und somit das Berühren benachbarter

Drähte oder Anschlüsse ausgeschlossen ist.

Brückenschaltung 4

(siehe Anschlussdiagramm und Jumper-

Positionen bei Brückenschaltung in Figure

(Abb.) 3)

Die beiden Kanäle der RB-06 können zu einem

Kanal „gebrückt“ werden. In Brückenschal-

tung liefert die RB-06 eine Ausgangsleistung

von beeindruckenden 180 Watt. Hierdurch

und durch das Anschließen einer zweiten

„gebrückten“ RB-06 ist eine Optimierung des

Gesamtsystems möglich. Oder die RB-06 wird

für den Anschluss eines Subwoofers in Brück-

enschaltung betrieben. Beachten Sie, dass

die Mindestimpedanz der Lautsprecher bei

Brückenschaltung 8 Ohm betragen muss.

Um die RB-06 in Brückenschaltung betreiben

zu können, müssen im Gehäuse drei Jumper

umgesteckt werden. Diese Aufgabe ist von

einem qualiﬁzierten Fachmann durchzuführen.

Fragen Sie Ihren autorisierten Rotel-Fachhän-

dler. Darüber hinaus sind die anderen Geräte

anders anzuschließen. Wird die Endstufe

in Brückenschaltung betrieben, leuchtet die

BRIDGED MONO-LED.4an der Geräte-

front.

Umstecken der Jumper

Bevor Sie das Gehäuse zum Umsetzen der

Jumper öffnen, ziehen Sie zunächst den

Netzstecker aus der Steckdose. VORHER

DARF DER GEHÄUSEDECKEL AUF GAR

KEINEN FALL ABGENOMMEN WERDEN,

DA SIE SICH SONST GEFÄHRLICHEN

SPANNUNGEN AUSSETZEN.

17Italiano

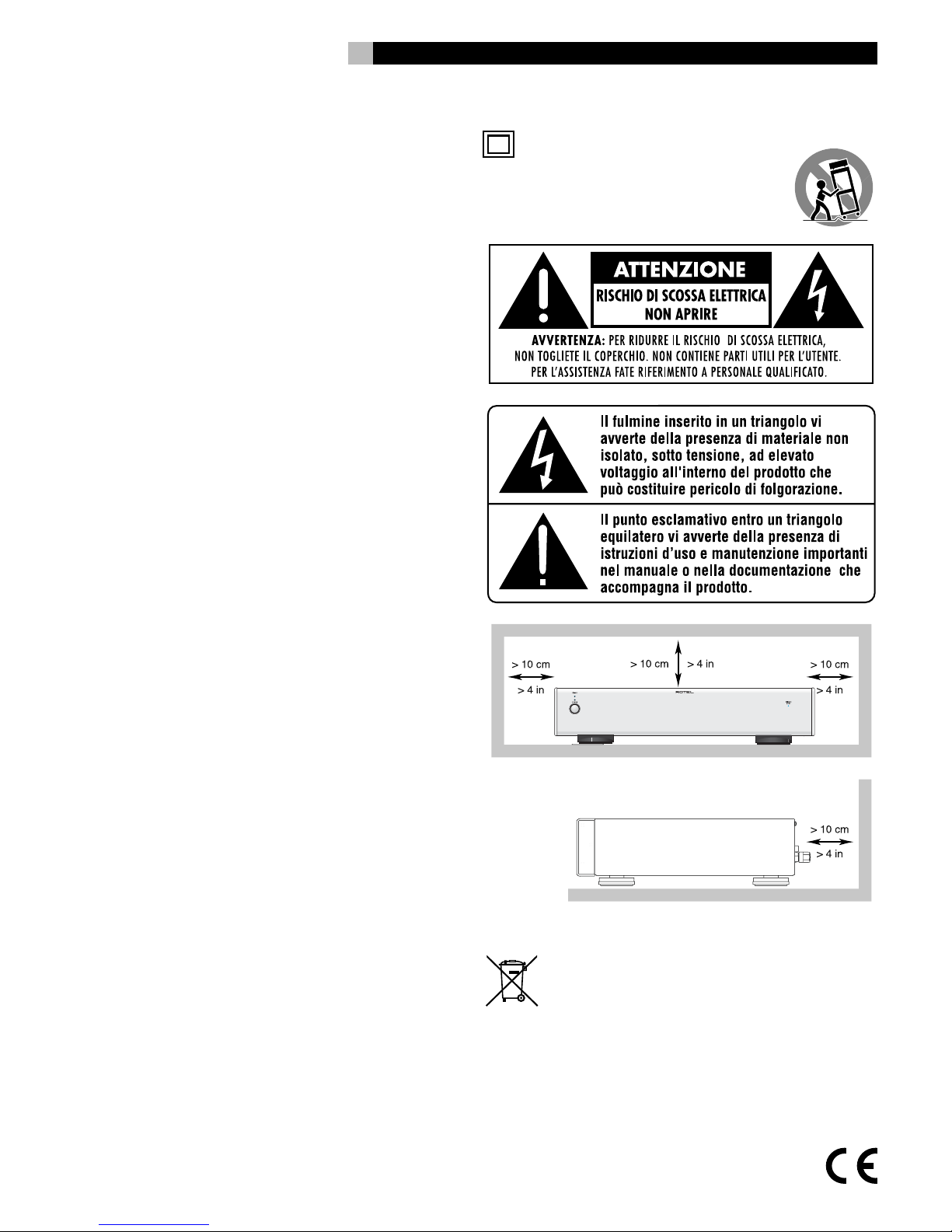

I prodotti Rotel sono realizzati in conformità con le

normative internazionali: Restriction of Hazardous

Substances (RoHS) per apparecchi elettronici ed

elettrici, ed alle norme Waste Electrical and Electronic

Equipment (WEEE). Il simbolo del cestino con le ruote

e la croce sopra, indica la compatibilità con queste

norme, e che il prodotto deve essere riciclato o smaltito

in ottemperanza a queste direttive.

Questo simbolo indica che questo prodotto

è doppiamente isolato. Non è necessario il

collegamento della messa a terra.

Importanti instruzioni di Sicurezza

ATTENZIONE: Non vi sono all’interno parti riparabili dall’utente.

Per l’assistenza fate riferimento a personale qualiﬁcato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica

non esponete l’apparecchio all’umidità o all’acqua. Non posizionate

contenitori d’acqua , ad es. vasi, sull’unità.

Evitare che cadano oggetti all’interno del cabinet. Se

l’apparecchio è stato esposto all’umidità o un oggetto è

caduto all’interno del cabinet, staccate il cavo di alimentazione

dalla presa. Portare l’apparecchio ad un centro di assistenza

qualiﬁcato per i necessari controlli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l’apparecchio

alla rete di alimentazione ed utilizzarlo. Conservate questo manuale

per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le avvertenze e le informazioni sulla si-

curezza contenute in queste istruzioni e sul prodotto stesso. Seguire

tutte le istruzioni d’uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo

aspirapolvere.

Mantenere 10 cm circa di spazio libero da tutti i lati del

prodotto. Non posizionate l’apparecchiatura su un letto, divano,

tappeto, o superﬁci che possano bloccare le aperture di ventilazione.

Se l’apparecchio è posizionato in una libreria o in mobile apposito,

fate in modo che ci sia abbastanza spazio attorno all’unità per

consentire un’adeguata ventilazione e raffreddamento.

L’unità dovrebbe essere posta lontano da fonti di calore come caloriferi,

termoconvettori, stufe, o altri apparecchi che producono calore.

L’apparecchiatura deve essere collegata esclusivamente ad una

sorgente di alimentazione elettrica del tipo indicato sul pannello

posteriore dell’unità.

Collegate l’unità alla presa di alimentazione solo con il cavo che

viene fornito o con uno equivalente. Non modiﬁcate il cavo in dot-

azione in alcun modo. Non cercate di eliminare la messa a terra o

la polarizzazione. Non utilizzate prolunghe.

Non fate passare il cavo di alimentazione dove potrebbe essere

schiacciato, pizzicato, piegato ad angoli acuti, esposto al calore

o danneggiato. Fate particolare attenzione al posizionamento del

cavo di alimentazione all’altezza della presa e nel punto in cui esce

dalla parte posteriore dell’apparecchio.

Il cavo di alimentazione dovrebbe essere scollegato dalla presa quando

l’apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

L’apparecchiatura non deve più essere utilizzata, deve essere disat-

tivata immediatamente e fatta ispezionare da personale qualiﬁcato

quando::

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Sono caduti oggetti, o del liquido è stato versato

nell’apparecchio.

• L'apparecchiatura è stata esposta alla pioggia.

• L'apparecchiatura non sembra funzionare in modo normale.

• L'apparecchiatura è caduta, o è stata danneggiata in qualche

modo.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali

rischi di shock elettrico.

Posizionate l’unità su una superﬁcie piana abbastanza robusta da

sopportarne il peso. Non posizionate l’unità su un mobile con ruote

poiché potrebbe cadere.

18le di Potenza Stereo

Alcune parole sulla Rotel

Una famiglia, la cui passione per la musica

ha spinto a realizzare componenti hi-ﬁ di

elevata qualità, fondò la Rotel più di 40

anni fa. Attraverso gli anni la passione è

rimasta intatta e l’obbiettivo di offrire prodotti

eccezionali agli audiofili e amanti della

musica ad un costo non elevato è condiviso

da tutti alla Rotel.

Una famiglia, la cui passione per la musica

ha spinto a realizzare componenti hi-ﬁ di

elevata qualità, fondò la Rotel più di 40 anni

fa. Attraverso gli anni la passione è rimasta

intatta e l’obbiettivo di offrire prodotti eccezi-

onali, indipendentemente dal loro costo, agli

audioﬁli ed amanti della musica è condiviso

da tutti alla Rotel.

Gli ingegneri lavorano come una squadra

afﬁatata, ascoltando e mettendo a punto ogni

nuovo prodotto ﬁnché non raggiunge perfet-

tamente i loro standard musicali. Sono liberi

di scegliere i componenti in qualsiasi parte

del mondo al ﬁne di realizzare il prodotto nel

miglior modo possibile. Così potrete trovare

condensatori provenienti dall’Inghilterra e

dalla Germania, semiconduttori dal Giap-

pone o dagli Stati Uniti, mentre i trasformatori

toroidali sono prodotti dalla Rotel stessa.

La fama di Rotel è stata costruita grazie a

centinaia di ottime recensioni e riconoscimenti

conferiti dai più autorevoli esperti del set-

tore, che ascoltano la musica ogni giorno. I

loro commenti confermano l’obiettivo della

società - La ricerca di un apparecchio che sia

musicale, afﬁdabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver

scelto questo prodotto augurandovi molte ore

di piacevole intrattenimento musicale.

Per Cominciare

Grazie per aver acquistato l’ampliﬁcatore di

potenza stereo Rotel RB-06. Se utilizzato in un

sistema home theater o stereo di alta qualità,

il vostro ampliﬁcatore Rotel vi permetterà di

godere di molti anni di buona musica .

L’RB-06 è un componente versatile di elevate

prestazioni. Tutti gli aspetti del design sono

stati ottimizzati per conservare la piena

gamma dinamica e per riprodurre anche le

più delicate sfumature musicali. L’RB-06 ha

uno stadio di alimentazione stabile e potente

che comprende un trasformatore toroidale

speciﬁcamente progettato dalla Rotel.

Questa alimentazione a bassa impedenza

ha ampie riserve di potenza che consentono

all’RB-06 di riprodurre i segnali audio più

impegnativi.

Questo tipo di design è più costoso da

produrre, ma è migliore per la riproduzione

musicale.

Abbiamo progettato le schede dei circuiti

stampati (PCB) secondo la teoria Symmetri-

cal Circuit Traces. Ciò garantisce una più

fedele riproduzione della musica ed un

mantenimento più preciso del tempo. Nelle

sezioni più critiche del percorso del segnale

vengono utilizzate resistenze a ﬁlm metallico

e condensatori in polistirene o polipropilene.

Tutti gli aspetti di questo progetto sono stati

studiati con lo scopo ﬁnale di ottenere la più

fedele riproduzione sonora.

Le principali funzioni dell’RB-06 sono sem-

plici da impostare ed utilizzare. Se avete

già esperienza con altri sistemi stereo,

non dovreste incontrare alcuna difﬁcoltà.

Collegate semplicemente i componenti da

abbinare ed ascoltate la musica.

Alcune precauzioni

AVVERTENZA : Per evitare potenziali

danni al vostro sistema, spegnete TUTTI i

componenti quando collegate o scollegate i

diffusori o qualsiasi componente connesso.

Non riaccendete l’impianto ﬁno a quando

non siete sicuri che tutti i componenti siano

collegati correttamente. Ponete particolare

attenzione ai cavi dei diffusori. Non devono

esserci refoli di ﬁlo liberi che potrebbero fare

contatto con l’altro cavo del diffusore o con

lo chassis dell’ampliﬁcatore.

Vi preghiamo di leggere con attenzione

questo manuale. Insieme alle istruzioni d’uso

e di installazione di base, fornisce una valida

informazione sulle varie conﬁgurazioni del

RB-06 ed altre informazioni generali che

vi aiuteranno a sfruttare al meglio il vostro

sistema. Siete pregati di mettervi in contatto

con il vostro rivenditore autorizzato Rotel

per eventuali domande o dubbi. Inoltre, tutti

noi della Rotel saremo lieti di rispondere a

qualsiasi vostra domanda e commento.

Indice

Figure 1: Pannello frontale e posteriore 3

Figure 2: Schema dei collegamenti stereo 4

Figure 3: Schema dei collegamenti mono a ponte

– Ingressi e diffusori

Posizione dei Jumper 4

Alcune parole sulla Rotel ....................... 20

Per cominciare ...................................... 20

Alcune precauzioni 20

Posizionamento 21

Cavi 21

Alimentazione AC e comandi .................. 21

Ingresso In Corrente

Alternata 021

Interruttore 1di Accensione ed

Indicatore di Accensione 221

Selettore Trigger ON/OFF 521

Ingresso ed Uscita Trigger 12V 78 21

Collegamenti di Segnale in Ingresso 6.. 22

Collegamento diffusori .......................... 22

Scelta dei Diffusori 22

Scelta dei Cavi dei Diffusori 22

Polarita’ e Fase 22

Collegamento Dei Diffusori Stereo 922

Conﬁgurazione Mono “a Ponte” 4...... 22

Impostazione dei jumper 22

Collegamento dell’Ingresso 23

Collegamento Dei Diffusori In

Conﬁgurazione Mono “a Ponte” ............ 23

Indicatori di Protezione 3................... 23

Risoluzione dei problemi........................ 23

Il LED Indicatore Power del

Pannello Frontale non si Accende 23

Sostituzione del Fusibile 23

Nessun Suono 23

Caratteristiche Tecniche.......................... 23

19 Italiano

Conservate la scatola di imballo ed il ma-

teriale di protezione accluso del RB-06 per

eventuali necessità future. La spedizione o

lo spostamento del RB-06 in qualsiasi altro

contenitore che non sia l’imballo originale

potrebbe causare seri danni al prodotto.

Compilate e spedite il tagliando di garanzia

accluso con l’RB-06. Conservate la ricevuta

d’acquisto originale. E’ la prova di acquisto del

prodotto contenente la data di acquisto, che vi

servirà nell’eventualità di dovere ricorrere ad

interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che gestis-

cono segnali a basso livello, anche l’RB-06

può essere condizionato da agenti esterni

nell’ambiente in cui viene utilizzato. Evitate

di appoggiare l’RB-06 sopra ad altri com-

ponenti o di fare passare i cavi di segnale

audio vicino ai cavi dell’alimentazione.

Questo ridurrà al minimo il veriﬁcarsi di

interferenze o disturbi.

L’RB-06 genera calore durante il normale

funzionamento. I dissipatori di calore e le

aperture di ventilazione sono stati realizzati

per dissipare il calore. Non ostruite le aper-

ture di ventilazione sul pannello superiore.

Lasciate almeno 10cm di spazio libero

attorno all’unità ed assicuratevi che ci sia

una adeguata ventilazione, per prevenire il

surriscaldamento dell’ampliﬁcatore.

Quando scegliete una collocazione tenete in

considerazione il peso dell’unità. Assicuratevi

che lo scaffale su cui poggia o il mobile su cui

viene inserito possano sostenerne il peso. Vi

raccomandiamo di installare l’RB-06 in mobili

progettati per accogliere componenti audio.

Questi mobili sono progettati per ridurre od

eliminare le vibrazioni che possono inﬂuire

negativamente sulla qualità sonora. Chiedete

consiglio al vostro rivenditore autorizzato Rotel

sui complementi d’arredo dedicati agli appar-

ecchi audio e su come effettuare una corretta

installazione dei componenti audio.

Cavi

Assicuratevi sempre di mantenere separati i cavi

di alimentazione dai cavi di segnale digitali e

quelli di segnale audio standard nel cablaggio

del vostro sistema. Questo ridurrà la possibilità

di un’interferenza e disturbo fra i cavi di ali-

mentazione o i cavi digitali. L’utilizzo di cavi

schermati di alta qualità, contribuirà anche ad

evitare disturbi od interferenze che potrebbero

inﬂuire sulla qualità sonora del vostro sistema.

Per maggiori dettagli in merito contattate il vostro

rivenditore autorizzato Rotel, che saprà consigli-

arvi i migliori cavo per il vostro sistema.

Alimentazione AC e

comandi

Alimentazione in corrente

alternata 0

Con l’RB-06 viene fornito in dotazione un cavo

di alimentazione AC; utilizzate questo cavo

o un cavo equivalente. Non usate prolunghe.

Potete eventualmente utilizzare una ciabatta

a prese multiple che sia (così come la presa

a cui verrà collegata) in grado di gestire

la corrente richiesta dall’RB-06 e dagli altri

componenti collegati ad essa.

Assicuratevi che l’interruttore principale Power

sul pannello frontale del RB-06 sia disattivato.

Quindi, inserite un capo del cavo nel con-

nettore di alimentazione AC sul pannello

posteriore dell’ampliﬁcatore; inserite l’altro

capo del cavo in una presa di rete AC.

Il vostro RB-06 è conﬁgurato dalla fabbrica

per funzionare alla tensione di alimentazione

appropriata del paese in cui l’avete acquistato

(USA:115V/60Hz, Europa:230V/50Hz).

La tensione di alimentazione AC impostata

è indicata su un adesivo posto sul retro del

vostro apparecchio.

NOTA: Nel caso in cui dobbiate spostare

il vostro RB-06 in un altro paese, è possibile

conﬁgurarlo per l’utilizzo con una tensione

differente. Non tentate di effettuare questa

operazione da soli, l’apertura del cabinet del

RB-06 potrebbe esporvi a tensioni pericolose.

Consultate un tecnico autorizzato o il servizio

assistenza Rotel per maggiori informazioni.

Il cavo di alimentazione dovrebbe essere

scollegato dalla presa se l’apparecchiatura

rimane inutilizzata per un periodo piuttosto

lungo (consigliabile per tutti i vostri compo-

nenti audio e video).

Interruttore 1di Accensione

ed Indicatore di Accensione 2

L’interruttore di accensione Power è posizionato

sulpannellofrontale. Per attivare l’ampliﬁcatore (o

per attivare anche la modalità automatica di ac-

censione), premetelo. L’indicatore di accensione

sul tasto si illumina, indicando che l’ampliﬁcatore

è attivo. Per spegnere l’ampliﬁcatore, premete

nuovamente il tasto in modo da riportarlo nella

sua posizione esterna.

Selettore Trigger ON/OFF 5

L’ampliﬁcatore permette di scegliere se effet-

tuare l’accensione/spegnimento manuale o

automatica. Queste modalità sono selezion-

abili utilizzando un selettore posto sul pannello

posteriore.

Con il selettore in posizione 12V TRIGGER ON,

l’ampliﬁcatore viene attivato automaticamente

quando è presente un segnale trigger da 12V

sul connettore da 3.5 mm TRIGGER IN sul

pannello posteriore. L’ampliﬁcatore si porrà in

modalità di standby se non è presente il segnale

da 12V. L’interruttore di alimentazione sul pan-

nello anteriore bypassa questa funzione. Deve

essere su ON perché il sistema Trigger +12V

possa funzionare. Mettendo l’interruttore su

OFF si toglie l’alimentazione all’ampliﬁcatore,

indipendentemente dal fatto che un segnale

trigger sia presente o no.

Ingresso ed

Uscita Trigger 12V 78

Il connettore contrassegnato IN serve per

collegare un cavo con connettore da 3.5 mm

che trasporta il segnale trigger da 12V al

ﬁne di attivare e disattivare l’ampliﬁcatore.

Per utilizzare questa funzione il commutatore

deve essere posto in posizione ON. Questo

ingresso accetta un qualsiasi segnale di

controllo (AC o DC) da 3 a 30V

Il connettore contrassegnato OUT serve per

inviare, tramite un cavo con connettore da

3.5 mm, il segnale trigger da 12V ad altri

componenti. Il segnale di uscita 12V è dis-

ponibile ogni qualvolta è presente un segnale

trigger 12V all’ingresso IN.

RB-06 Finale di Potenza Stereo

Polarita’ e Fase

Lapolarità, o orientamento positivo/negativo, dei

collegamenti di ogni diffusore ed ampliﬁcatore

deve sempre essere rispettata, in modo che tutti

i diffusori siano in fase. Se la polarità di una

connessione viene erroneamente invertita, la

riproduzione delle basse frequenze sarà molto

debole e l’immagine stereo risulterà degradata.

Tutti i cavi per diffusori sono contrassegnati in

modo da poterli identiﬁcare facilmente: solita-

mente su uno dei due cavi è presente una striscia

colorataoun altro segnodiriconoscimento simile;

oppure, se l’isolante dei cavi è trasparente, i

conduttore sono di colori diversi (uno di colore

rame ed uno argento); oppure potrebbe essere

indicata la polarità direttamente sull’isolante.

Identiﬁcate i conduttori positivi e negativi e

prestate attenzione ad ogni collegamento che

effettuate sull’ampliﬁcatore e sui diffusori.

Collegamento Di

Diffusori Stereo 9

L’RB-06 è dotato di due coppie di terminali per

diffusori identiﬁcati con un codice a colori. I

connettori accettano: cavi spellati, terminali ad

anello aperto e terminali di tipo “dual banana”

(esclusi i paesi della Comunità Europea dove il

loro uso non è permesso).

Stendete il cavo dal RB-06 ai diffusori. Lasciate i

cavi un po’ più lunghi del necessario per darvi la

possibilità di spostare i componenti ed accedere

ai connettori dei diffusori.

Se utilizzate connettori dual banana, collegateli

ai cavi e quindi inseriteli nei connettori sul pan-

nello posteriore. Se utilizzate questi connettori il

collare a vite esagonale dei terminali deve essere

avvitato completamente (in senso orario).

Se state usando terminali ad anello aperto,

collegateli ai cavi. Se collegate direttamente i

cavi spellati ai terminali dei diffusori, separate

i cavi, e quindi spellate i terminali dei cavi.

Fate attenzione a non tagliare anche il cavo

interno quando lo spellate. Svitate (in senso

antiorario) i collari a vite esagonali. Posizion-

ate i terminali ad anello aperto attorno al

corpo del connettore. Avvitate il collare

esagonale in senso orario per bloccare il

connettore ad anello aperto o il cavo.

NOTA: Assicuratevi che non vi siano ﬁli che

fuoriescono dalla parte spellata del cavo,

che potrebbero andare a toccare il cavo o

il connettore adiacente.

Conﬁgurazione Mono

“a Ponte” 4

(vedere la ﬁgura 3 per il posizionamen-

to dei jumpers per il funzionamento “a

ponte” e per i collegamenti)

I due canali dell’RB-06 possono essere col-

legati “a ponte”. In questa conﬁgurazione

il canale singolo eroga l’enorme potenza di

180 watt! Questa caratteristica vi consente

di aumentare la potenza dell’intero sistema

collegando a ponte il vostro RB-06 e aggiun-

gendo un secondo RB-06 in conﬁgurazione

“a ponte”. Oppure l’RB-06 viene conﬁgurato

“a ponte” per pilotare un Subwoofer mono-

fonico. Notate tuttavia che quando l’RB-06

è conﬁgurato “a ponte” il diffusore collegato

ad esso deve avere un’impedenza pari o

superiore ad 8 ohm.

Al ﬁne di utilizzare l’RB-06 in conﬁgurazione

a ponte, è necessario spostare tre jumpers

all’interno dell’ampliﬁcatore posizionandoli

da una serie di connettori ad un’altra. Questa

operazione dovrebbe essere effettuata da

personale qualiﬁcato. Chiedete informazioni

a riguardo al vostro rivenditore Rotel. Inoltre

l’RB-06 deve essere collegato agli altri com-

ponenti in modo diverso. Quando l’RB-06

è conﬁgurato “a ponte”, la spia luminosa

contrassegnata BRIDGED MONO 4sul pan-

nello frontale si illuminerà.

Impostazione dei jumper

Scollegate il cavo di alimentazione

prima di aprire il cabinet del RB-06

per impostare i jumper. NON APRITE

IL CABINET DEL RB-06 PRIMA DI

AVERE SCOLLEGATO IL CAVO DI

ALIMNETAZIONE DALLA PRESA. LA

NON OSSERVANZA DI QUESTA

AVVERTENZA POTREBBE ESPORVI A

TENSIONI PERICOLOSE.

Dopo avere scollegato il cavo di alimen-

tazione, rimuovete le viti del coperchio del

cabinet, e toglietelo sﬁlandolo dalla sua sede.

Individuate i tre jumper contrassegnati con

S 601, S 602 ed S 603. L’impostazione di

fabbrica (stereo) dei jumper è sui pin 1 e 2

di ogni blocco; la loro posizione sulla scheda

circuitale è indicata con un asterisco *.

Collegamenti di Segnale

In Ingresso 6

[Vedi ﬁgura 2 per normali collega-

menti stereo.]

L’RB-06 dispone di normali connettori di in-

gresso RCA, del tipo che si trovano su quasi

tutti gli apparecchio audio.

NOTA: Per prevenire scariche nei dif-

fusori che potrebbero danneggiarli,

assicuratevi che il sistema sia spento

quando effettuate qualsiasi collega-

mento di segnale.

Utilizzate cavi di connessione alta qualità.

Collegate l’uscita del canale sinistro del vostro

preampliﬁcatore all’ingresso del canale sin-

istro del RB-06. Collegate l’uscita del canale

destro del vostro preampliﬁcatore all’ingresso

del canale destro del RB-06.

Collegamento Diffusori

Selezione Dei Diffusori

Raccomandiamo l’utilizzo di diffusori con

impedenza nominale di 4ohm o superiore.

Fate attenzione se desiderate pilotare più

diffusori in parallelo, poiché l’impedenza

effettiva che l’ampliﬁcatore rileva è sempre

la metà. Per esempio, quando pilotate due

coppie di diffusori da 8ohm, l’ampliﬁcatore

rileva un carico di 4 ohm.

Quando pilotate più coppie di diffusori in par-

allelo, vi raccomandiamo di scegliere diffusori

con impedenza di 8ohm o superiore. Poiché

i dati sull’impedenza dei diffusori non sono

molto precisi, In pratica, pochissimi diffusori

presenteranno un problema per l’RB-06. Fate

riferimento al vostro rivenditore autorizzato

Rotel se avete eventuali dubbi in merito.

Scelta Dei Cavi Dei Diffusori

Percollegarel’RB-06aidiffusoriutilizzatecaviisolati

bipolari. La sezione e la qualità del cavo possono

avere effetti udibili sulla qualità della riproduzione

del sistema: potete utilizzare dei cavi standard per

diffusori,mapotrebberodareluogoadunauscitadi

bassolivellooadunarispostaallebassefrequenze

inadeguata,inparticolarmodoconcavimoltolunghi.

Ingenerale,deicavidibuonaqualitàmiglioreranno

il suono. Se volete ottenere le migliori prestazioni,

dovreste considerare l’acquisto di cavi per diffusori

dialtaqualità;ilvostrorivenditoreRotelpotràaiutarvi

nella scelta dei cavi adatti al vostro sistema.

Other manuals for RB-06

Table of contents

Languages:

Popular Amplifier manuals by other brands

FTE Maximal

FTE Maximal MUX 310 user manual

Chord

Chord DAVE manual

EAW

EAW Commercial CXA 80 Specifications

Audio Authority

Audio Authority 1394A user manual

Denon

Denon PMA-777 operating instructions

Vernier

Vernier Go Direct ISE manual

Dolby Laboratories

Dolby Laboratories CP750 installation manual

Terra

Terra HS005T manual

Axiom

Axiom A1400-8 owner's manual

Musical Fidelity

Musical Fidelity KW550 Instructions for use

Pass Laboratories

Pass Laboratories X2.2 owner's manual

Marantz

Marantz PM-11S1 Specifications

Crown

Crown MRX-12S Quick reference guide

Flintec

Flintec FAA-27 Technical manual

Fostex

Fostex AP3060 owner's manual

ALLNIC AUDIO

ALLNIC AUDIO H-3000V owner's manual

Agilent Technologies

Agilent Technologies Sampling Vertical Amplifier Operating and service manual

Panphonics

Panphonics ADX-31-U manual

Rotel RB-06 User manual

Popular Amplifier manuals by other brands
