Royal Sovereign ARP-7120 User manual
Royal Sovereign International, Inc
PORTABLE AIR CONDITIONER
Página en Español 13
Page en Français 25
Read and retain these instructions for future reference
ARP-7120/ARP-7120H
OWNER’S MANUAL
PORTABLE AIR CONDITIONER
PORTABLE AIR CONDITIONER
ARP-7120/ARP-7120H
INTRODUCTION
Thank you for choosing Royal Sovereign to provide you and your family with all of the “Home Comfort” requirements for your home, apartment, or office. This Portable Air
Conditioner can be set-up in just minutes and can be easily moved from room to room. It is a multi-functional room air comfort system that offers you Air Conditioning,
Dehumidification and Air Circulation modes. This manual will provide you with valuable information necessary for the proper care and maintenance for your new appliance.
Please take a few moments and read the instructions thoroughly. If properly maintained, your appliance will give you many years of troublefree operation.
Page
Safety Awareness 4
Identification Of Parts 5
Appearance and Function of Control Panel 6
Appearance and Function of Remote Controller
6
Introduction 7
Installation 9
Maintenance 9
Troubleshooting 10
Technical Specifications 11
Warranty 12
Página en Español 13
CONTENTS
4
SAFETY AWARENESS
Electrical Specifications and Power Cord
Check to ensure that the electrical service being used is adequate for the model you’ve chosen. The electrical rating of your new
air conditioner is defined on the serial plate of the unit. Please refer to the rating when checking electrical requirements to ensure
they meet the electrical codes of your location.
have a qualified electrician install the proper outlet.
• Do not use this unit with any extension cords or adapter plugs.
General Use
ARP-7120/ARP-7120H
5
1
2
3
5
6
7
8 9 10 11 12
13

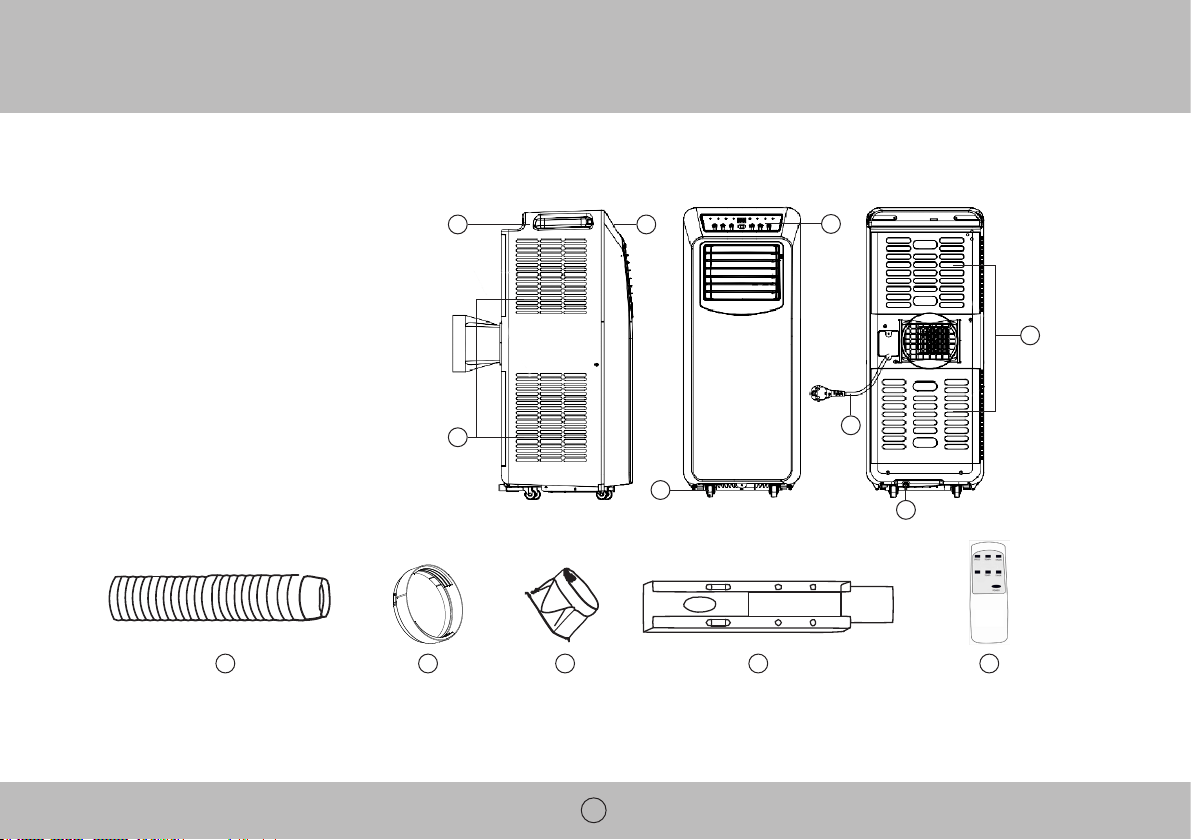

IDENTIFICATION OF PARTS
1. Rear cover
2. Air inlet
3. Front cover
4. Operation panel
5. Castor
6. Power line
7. Air inlet
11. Window kit
12. Remote control
13. Drain plug
After unpacking, please check whether the above mentioned accessories are included, and check their purposes in the installation introduction in this manual.
4
Fig.1
Fig.2
6

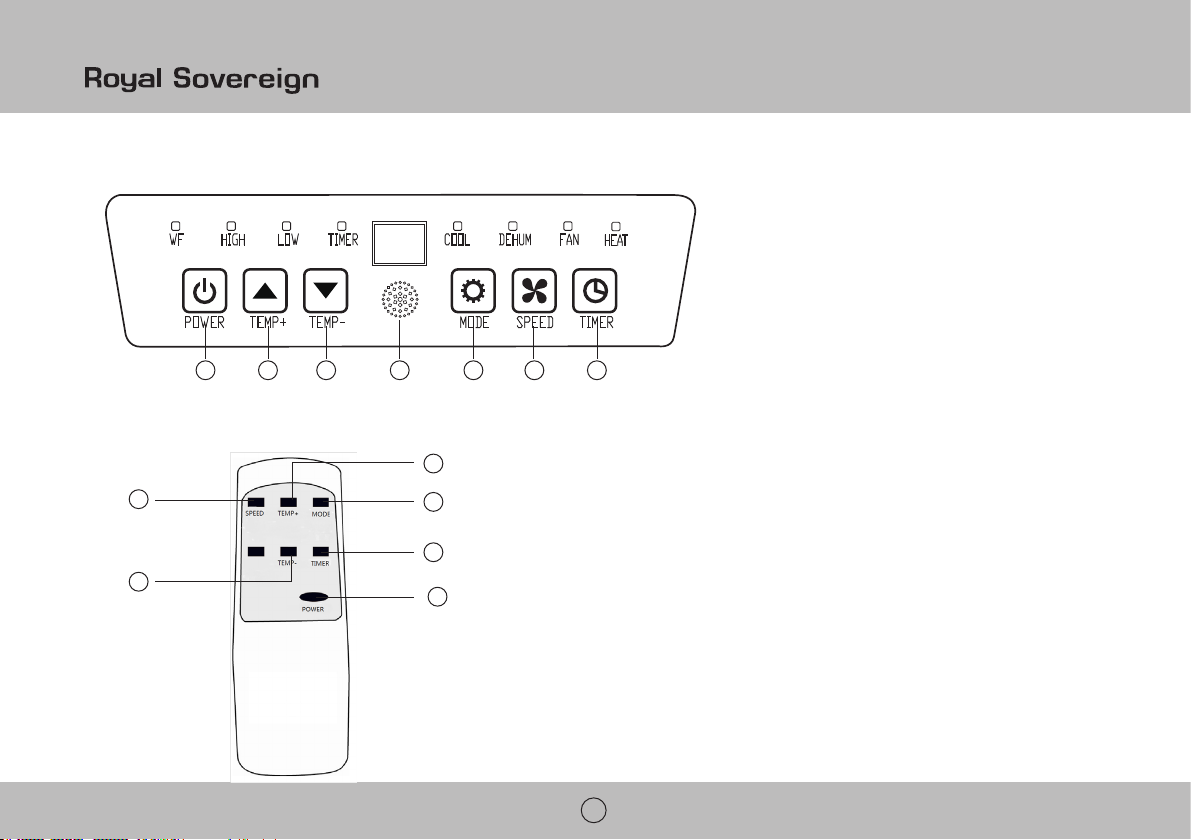

APPEARANCE AND FUNCTION OF CONTROL PANEL
1. POWER button
2. TEMPERATURE+ button
3. TEMPERATURE- button
5. OPERATION MODE button
6. FAN SPEED ADJUSTMENT button
7.TIMER ON/OFF button
APPEARANCE AND FUNCTION OF REMOTE CONTROLLER
1 2 3 4 5 6 7
Fig.3
1
2
3
4
6
5
6Fig.4
1. SPEED button
Press this button to select high or low speed
2. TEMP + button
Use this button to turn the temperature higher
3. MODE button
Press this button to select options: Fan, Cooling, Dehumidify
4. TIMER button
5. TEMP - button
Use this button to turn the temperature lower
6. POWER button
Press this button to turn the machine ON/OFF
ARP-7120/ARP-7120H
7
INTRODUCTION
Before starting operations in this section:
Before using
Notice:
Operation temperature range:
Maximum cooling Minimum cooling
℉/℃ ℉/27.8℃ ℉/12.2℃
Cautions for cooling and dehumidifying operations:

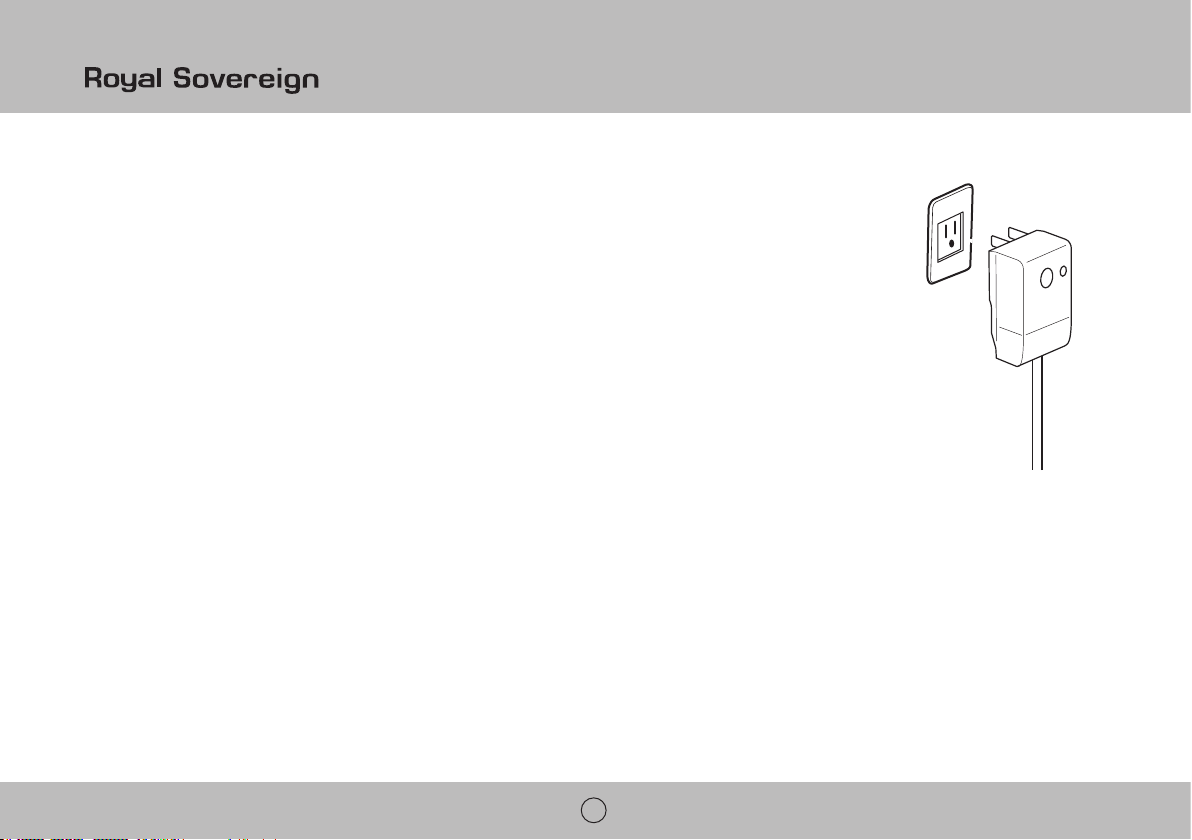

Conduct a Power Plug Check:
Fig.5 Fig.5a
Fig.6
drain hose
8
Temperature Settings: Celsius to Fahrenheit (or Fahrenheit to Celsius)
Cooling operation
℉-90℉
Heating operation
℉- 90℉
Dehumidifying operation
Fan operation
Timer operation
Timer ON setting:
Timer OFF setting
Drainage Internal Tank Water Full Alarm Function
The inner water tank in the air conditioner has one water level safety switch, it controls water level. When the water level reaches an anticipated height, the water full
Continuous Drainge
ARP-7120/ARP-7120H
9

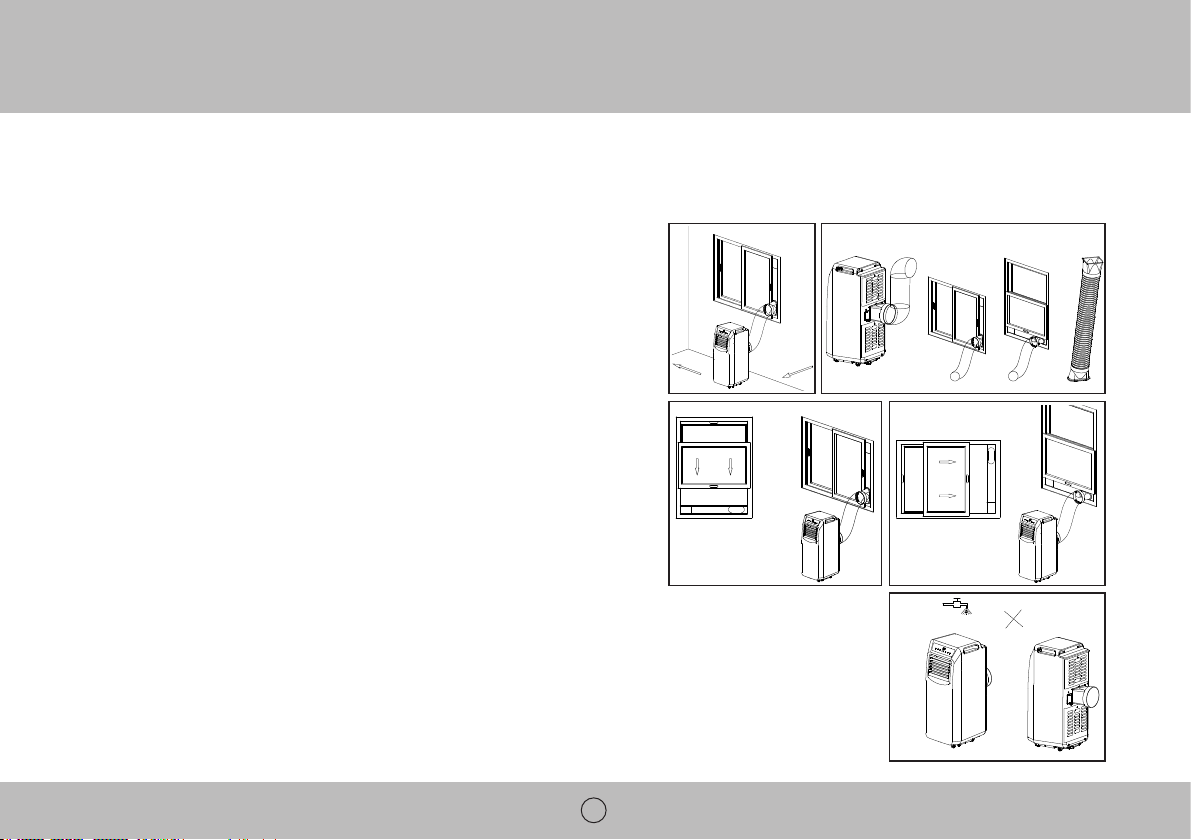

INSTALLATION
Installation Explanations:
Introduction to Exhaust Hose Installation
Temporary installation
Window Slider Kit Installation
the window slider on the inside edge of the window. Adjust the window slider to the width of the
MAINTENANCE
Declaration:
1.Air Filter
If the air filter becomes clogged with dust/dirt, the air filter should be cleaned once every two weeks.
Dismounting
Open the air inlet grille and take off air filter.
Cleaning
℉/40℃
• Mounting
Put the air filter into the inlet grille, replace the components as they were.
2.Cleaning Air Conditioner Surface
First clean the surface with a neutral detergent and wet cloth, and then wipe it with a dry cloth.
Fig.9 Fig.9a
Fig.10
min: 2.75
'
'
min: 2.75
'
'
Fig.7 Fig.8
drain hose
30cm
30cm
10
TROUBLESHOOTING
Problem Possible Suggested Remedies
Unit does not start
when pressing
power button
Unit does not start when pressing power button. Check and reset the power plug. Wait 3 minutes and try to run
the unit again.
Water full indicator lamp blinks, and water tank is full.
Reset the temperature.
Reset the temperature.
Not cool enough
The doors or windows are not closed. P
free of curves as possible to avoid bottlenecks .
There are heat sources inside the room. Check and remove any obstacles obstructing air discharge.
Temperature setting is too high. Reset the temperature.
Air inlet is blocked. Clean the air inlet.
Noisy
The ground is not level or not flat enough. Place the unit on a flat, level ground if possible
The sound comes from the flowing of the refrigerant inside the air conditioner. It is normal.
E1 Code
Room temperature sensor failed. Replace room temperature sensor
E2 Code
Water tank full. Please empty the water tank.
E3 Code
Pipe defrost sensor failed. Replace pipe defrost sensor
ARP-7120/ARP-7120H
11
TECHNICAL SPECIFICATIONS
Description of Product ARP-7120/ARP-7120H
12000 BTU
Input Power 1280W
Operating Sound Level 65 dB
Timer 24 hours
Coolant R410 A
Dimensions 13.6
"
"
"
Weight ARP-7120 is 51lb
ARP-7120H is 53lb
“Electrical waste products should not be disposed of with household waste.
12
ROYAL SOVEREIGN INTERNATIONAL, INC.
www.royalsovereign.com
RS INTERNATIONAL CANADA, INC
5610 Timberlea Blvd, Mississauga Ontario L4W 4M6 CANADA
www.royalsovereign.ca
WARRANTY
Full One Year Warranty
Royal Sovereign warrants each Portable Air Conditioner to be free from defects in material and workmanship. Our obligation under this warranty is limited to the repair or
in effect to the original purchaser, for a period of one year from the date of purchase and is not transferable. This warranty shall apply only if the air conditioner is used on
Limited Five Year Warranty (Compressor)
For a period of five years from the date of purchase, when this Royal Sovereign Portable Air Conditioner is operated and maintained according to the instruction manual provided
material. If repair becomes necessary, please contact our customer service center. You will be responsible for all freight, insurance, and any other transportation charges to get the
unit to our factory or service center. If shipping is required, be sure to pack the unit properly to avoid shipping damages, as we will not be responsible for such damages.
Exclusions
centers, mishandling, improper installation, modification or unreasonable use including incorrect voltage, acts of God, or failure to provide reasonable and necessary maintenance.
rights which vary from state to state.
Royal Sovereign International, Inc
PORTÁTIL DE AIRE ACONDICIONADO
Página en Español 13
Page en Français 25
Lea y conserve estas instrucciones para referencia futura.
Para cualquier asistencia al cliente las necesidades, por favor, seleccione la pestaña de soporte en
www.royalsovereign.com
ARP-7120/ARP-7120H
MANUAL DEL USUARIO
PORTÁTIL DE AIRE ACONDICIONADO
PORTÁTIL DE AIRE ACONDICIONADO
ARP-7120/ARP-7120H
Introducción
Gracias por elegir Royal Sovereign para brindarle a usted ya su familia con todas las de la "Casa Confort" los requisitos para su casa,apartamento u oficina. Este
acondicionador de aire portátil puede ser puesta en marcha en cuestión de minutos y se pueden mover fácilmente de una habitación a otra. Es un aire multi-funcional sala de
sistema de confort que le ofrece aire acondicionado, deshumidificación y los modos de circulación de aire. Este manual le proporcionará valiosa información necesaria para el
cuidado y mantenimiento para su nuevo aparato. Porfavor, tómese unos minutos y lea las instrucciones cuidadosamente. Si el mantenimiento adecuado, el aparato le dará
muchos años de operación libre de problemas.
Page
Conciencia de Seguridad 16
17
Apariencia y Función del Panel de control 18
Apariencia y Función del regulador alejado
18
Introducción 19
Instalación 21
Mantenimiento 21
Solución de problemas 22
Especificaciones técnicas 23
Garantía 24
CONTENIDOS
16
CONCIENCIA DE SEGURIDAD
Especificaciones eléctricas y cable de alimentación
acondicionador de aire nuevo se define en la placa de serie de la unidad. Por favor refiérase a la calificación al comprobar
o un interruptor de circuito, usted debe tener un electricista calificado instale un tomacorriente adecuado.
su uso para confirmar la operación normal.
No utilice esta unidad con todos los cables de extensión o adaptador de enchufe.
apague la unidad y desenchufe.
Uso General
ARP-7120/ARP-7120H
17
1
2
3
5
6
7
8 9 10 11 12
13
IDENTIFICACIÓN DE LAS PIEZAS
1. Cubierta trasera
2. Entrada de aire
3. Cubierta frontal
4. Panel de operaciones
5. Castor
6. Línea eléctrica
7. Entrada de aire
11. Kit de la ventana
12. Mando a distancia
13. Tapón de drenaje
Después de desembalar, compruebe si se incluyen los accesorios antes mencionados, y comprobar sus efectos en la introducción de instalación de este manual.
4
Fig.1
Fig.2
18
APARIENCIA Y FUNCIÓN DEL PANEL DE CONTROL
1. Botón POWER
2. Botón TEMPERATURA +
3. Botón TEMPERATURA -
5. Botón MODO FUNCIONAMIENTO
7. Botón TIMER ON / OFF
APARIENCIA Y FUNCIÓN DEL REGULADOR ALEJADO
1. Botón POWER
Pulse este botón para encender la máquina o NO.
2. Botón TIMER
3. Botones de TEMPERATURA / TIMER
Utilice estos botones para ajustar la temperatura deseada.
Pulse este botón seleccionará alta o baja velocidad de la entrega de aire.
5. Botón MODE
Pulse este botón para seleccionar entre los modos de ventilador, enfriamiento y seco.
6. Compartimiento de la batería
1 2 3 4 5 6 7
Fig.3
1
2
3
4
6
5
6
Fig.4
ARP-7120/ARP-7120H
19
INTRODUCCIÓN
Antes de iniciar las operaciones en esta sección:
Antes de utilizar
Aviso:
Rango de temperatura de funcionamiento:
Refrigeración máxima Refrigeración mínima
℉/℃ ℉/27.8℃ ℉/12.2℃
Precauciones para la refrigeración y deshumidificación de op
eraciones :
nuevamente de enfriamiento.
Llevar a cabo una alimentación Enchufe Check:
Fig.5 Fig.5a
Fig.6
manguera de drenaje
20
Ajustes de temperatura: Celsius a Fahrenheit (o Fahrenheit a Celsius)
Operación de refrigeración
℉- 90℉
Heating operation (this function is not available for a cold-single unit)
℉- 90℉
Operación de deshumidificación
El funcionamiento del ventilador
Duncionamiento del temporizador
Timer ON Ajuste:
Cuando el acondicionador de aire está apagado, pulse el botón "Timer" y seleccione un deseado en el tiempo a través de la temperatura y el tiempo de fraguado botones.
Temporizador de establecer
Drenaje Tanque interno de agua completa función de alarma
El tanque de agua de interior del acondicionador de aire tiene un interruptor de seguridad de nivel de agua, se controla el nivel del agua. Cuando el nivel del agua
Continuo drainge
una manguera de drenaje de la parte inferior Clip de fijación. Toda el agua en el tanque de agua se drene fuera.
enciende para arriba, por favor conecte una manguera de drenaje de la parte inferior Clip de fijación, entonces toda el agua en el tanque de agua drene fuera. La
unidad también puede funcionar bien.
