AMBIENTIKA SOLO / ADVANCED / WIRELESS
Handbuch für Installation und Wartung



3
EINFÜHRUNG
Dieses Handbuch enthält technische Beschreibungen von Gerät, Installation, Montage und
Instandhaltung sowie technische Daten und richtet sich einzig und allein an das ualifizierte
Personal, das mit der Installation und Instandhaltung des Produktes befasst ist.
ZWECKBESTIMMUNG
Das Produkt ist nach allen orschriften der aktuellen Gesetze hergestellt worden und wird
installiert, um einen stetigen Luftaustausch im Inneren von Räumlichkeiten zu gewährleisten. Der
Wohnraumlüfter kann demnach in Wohnräumen ebenso angebracht werden, wie in öffentlich
genutzten Räumen.
Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten
Luft Wärme, speichert diese und gibt sie an die von auen angesaugte rischluft ab, um diese zu
erwärmen.
Das Produkt muss an der Wand angebracht werden. Das nsaugrohr, in dessen Innerem der
Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke von maximal 500 mm ausgelegt,
kann aber bis zu einem Minimum von 250 mm verkürzt werden. nsonsten können Sie in unserem
Shop eine erlängerung bestellen.
Die vom Produkt an- oder abgesaugte Luft darf keine entzündlichen oder explosiven Gase, keine
chemischen Dämpfe, Stäube, le oder im llgemeinen krankheitserregende Substanzen enthalten.

4
INHT
  Keramik-Wärmetauscher
8  ilter
  Handbuch für Installation und
Instandhaltung
0  llgemeine Hinweise
  Garantieschein R
2  erpackung
  Hinweise für das uspacken des
Produktes
  rontale Klappe für das bdeckgitter
2  bdeckgitter
  Haupteinheit
4i  Befestigung für die Innenwand mit
elektrischen nschlüssen
4e  Befestigung für die uenwand
5  xterne Wetterschutzabdeckung
  inbaurohr 500 mm

5
TECHNISCHETEN
Der Wohnraumlüfter ist in die Klasse II eingestuft worden.
Die Schutzklasse ist IPX4.
Der Wohnraumlüfter ist auf die Installation in geschlossenen Räumen ausgelegt. Die
Betriebstemperaturen liegen zwischen -20 und +50 Grad Celsius, die maximale relative
Luftfeuchtigkeit bei 80%.
Das Design des Wohnraumlüfters wird stetig weiterentwickelt, deshalb können einige Modelle von
den Beschreibungen in diesem Handbuch abweichen.
MASSE IN MM
‐SOLO/ADVANCED/WIRELESS
SOLO
G12345
SH 220‐240Vac220‐240Vac X XX
W 4,98,9 X XX
 3060 X XX
GB 1823 X XX
MW 93%93% X XX
ADVANCED
G12345
SH 220‐240Vac220‐240Vac 220‐240Vac XX
W 4,96,9 8,9 XX
 3045 60 XX
GB 1820 23 XX
MW 93%93% 93% XX

6
WIRELESS
G 12 3 45
SH 220‐240Vac220‐240Vac 220‐240Vac 220‐240Vac220‐240Vac
W 4,95,9 6,9 7,98,9
 3037,5 45 52,560
GB 1818,520 21,523
MW 93%93% 93% 93%93%

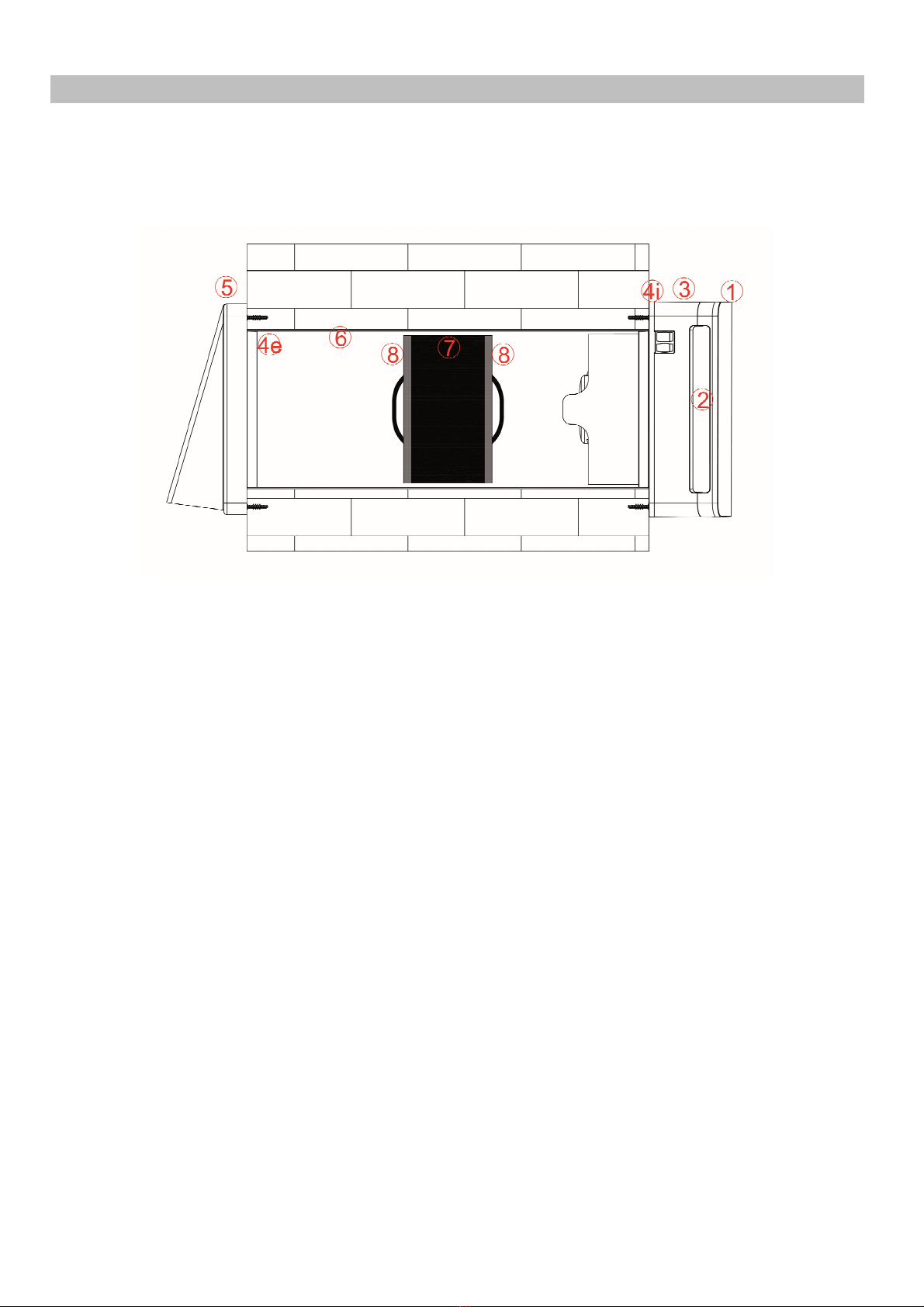

UFBU
Das Produkt besteht aus einer Haupteinheit mitsamt einer Wandbefestigung, die an der
Innenwand des zu belüftenden Raums angebracht wird, aus einem inbaurohr, in dem der
Wärmetauscher aus Keramik und die ilter angebracht sind sowie einer externen
Wetterschutzabdeckung mitsamt einer Wandbefestigung
Wärmetauscher
aus Keramik
inbaurohr
xterne bdeckung
mit
Wandbefestigung
xterner ilter
Interner ilter
Haupteinheit mit
Wandbefestigung
INSTTIN
Die Installation dieses Gerätes muss ausschlielich ualifiziertem Personal überlassen werden.
ergewissern Sie sich, dass während Installation und Montage des Gerätes im etz im betroffenen
Raum kein Strom fliet.
Das Gerät darf nicht in der ähe von orhängen, Sonnensegeln oder ähnlichem angebracht
werden, weil diese die korrekte unktionsweise beeinträchtigen könnten.
Beachten Sie, dass die entilatoreinheit nterkante in einer Höhe von ca. 2,0 m über dem
Boden montiert werden sollte. Hier bildet sich am meisten Dampf
Bevor das Gerät montiert wird muss das Benutzerhandbuch aufmerksam gelesen werden.
ersichern sie sich zudem, dass Sie alle notwendigen Materialien für die Installation bei sich haben.
Halten Sie sich penibel an die nweisungen dieses Handbuchs.

7
. MG
achdem der genaue rt der Montage ausgewählt worden ist, muss der Mittelpunkt des
Bohrloches an der Wand eingezeichnet werden, durch das später das inbaurohr geführt wird.
Stellen Sie sicher, dass es rund um den Mittelpunkt des Bohrloches, sei es an der uen-, sei es an
der Innenwand im mkreis von 5 cm keinerlei Hindernisse gibt. Die 5 cm entsprechen dem
Durchmesser des inbaurohres. Deshalb dürfen in diesem mkreis weder andere Wände noch
Gegenstände, die nicht verschoben werden können, im Weg sein.
Der Durchmesser des anzufertigenden Bohrloches beträgt mindestens 0 mm.
Das Bohrloch muss durch die gesamte Mauer reichen und nach auen ein Gefälle von  bis 2 Grad
aufweisen.
m das mitgelieferte inbaurohr verwenden zu können, darf die Mauer eine Stärke von 500 mm
nicht überschreiten. m das Produkt installieren zu können, darf die Wandstärke allerdings auch
nicht unter 250 mm liegen. Ist das Bohrloch einmal geschaffen, muss das inbaurohr  in dieses
eingeschoben werden.
Stellen Sie sicher, dass die Länge des inbaurohres  mit der Wandstärke übereinstimmt.
Das Rohr muss auen und innen bündig mit der Wand abschlieen.
Die Länge M darf nicht geringer sein als 250 mm. Ist sie es, ist die Wand für die Installation des
Gerätes nicht geeignet.
Laquota“M”nonpuòessereinferiorea250mm,inquestocasolapareteprevistanonèconsona
all’installazione delprodotto.

8
Das Rohr muss, wenn nötig, an die Wandstärke angepasst werden, und zwar mit geeigneten
Werkzeugen, wie dies das folgende Schaubild zeigt.

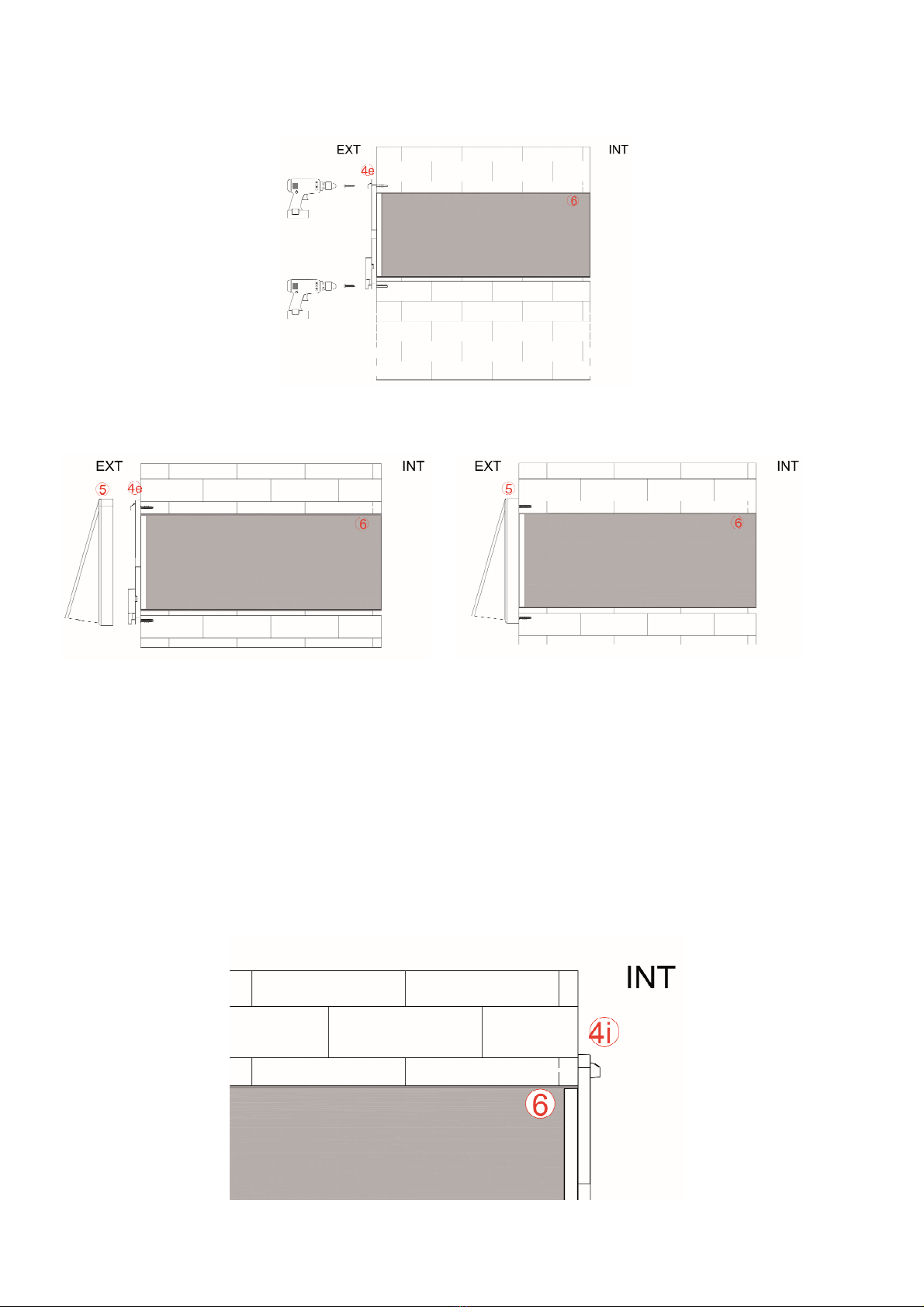

Hat man die Länge des inbaurohres  an die Wandstärke angepasst, muss die Befestigung für die
uenwand 4e an der uenmauer angebracht werden, wie dies im folgenden Schaubild
dargestellt ist.
Positionieren Sie den Passring der Befestigung
für die uenwand 4e innerhalb des
inbaurohres .
Sitzt der Passring im inbaurohr, müssen die Befestigungspunkte durch die eigens vorgesehenen
Löcher in der Befestigung für die uenwand 4e an der Mauer markiert werden. Benutzen Sie
dafür eine Wasserwaage, damit die Befestigung auch gerade und präzise angebracht werden kann
siehe bbildung.
M=500mm

9
Bohren Sie die Löcher für die Befestigung und bringen Sie die vorgesehenen Dübel an.
Schrauben Sie die Befestigung für die uenwand 4e an der Mauer fest.
Lassen Sie die bdeckung 5 wie im folgenden Schaubild gezeigt in die Befestigung für die
uenwand 4e einrasten.
2. LKRISCH SCHLSS
Die Installation des Gerätes ist ausschlielich ualifiziertem Personal vorbehalten.
Stellen Sie sicher, dass die Spannung an dem Punkt, wo das Gerät installiert wird, ener entspricht,
die auf dem Datenblatt des Produktes ausgewiesen ist.
ersichern Sie sich, dass während Installation und Montage des Gerätes im etz im betroffenen
Raum kein Strom fliet.
Stellen Sie fest, welches Modell Sie installieren, und lesen Sie aufmerksam alle nweisungen zu den
elektrischen nschlüssen bezüglich Ihres Modells.

10
Gleich wie an der uenwand müssen die Bohrlöcher für die Befestigung auch an der Innenwand
markiert werden. Dafür muss der Passring der Befestigung für die Innenwand 4i in das inbaurohr
 eingepasst werden, wie es obige bbildung zeigt. Mit Hilfe einer Wasserwaage können dann die
vier Bohrlöcher für die Befestigung an der Innenwand 4i eingezeichnet werden.
nders als bei der Befestigung an der uenmauer muss innen das etzkabel bis zu den bereits
mitgelieferten ab-isolierten Kabeln gezogen werden. ür die Kabel muss demnach ein usgang
geschaffen werden, und zwar im Bereich, den folgende bbildung zeigt.
Sind die Dübel einmal angebracht müssen alle elektrischen nschlüsse e nach Modell
vorgenommen werden, erst danach kann man mit dem erschrauben der Befestigung fortfahren.

11
SW

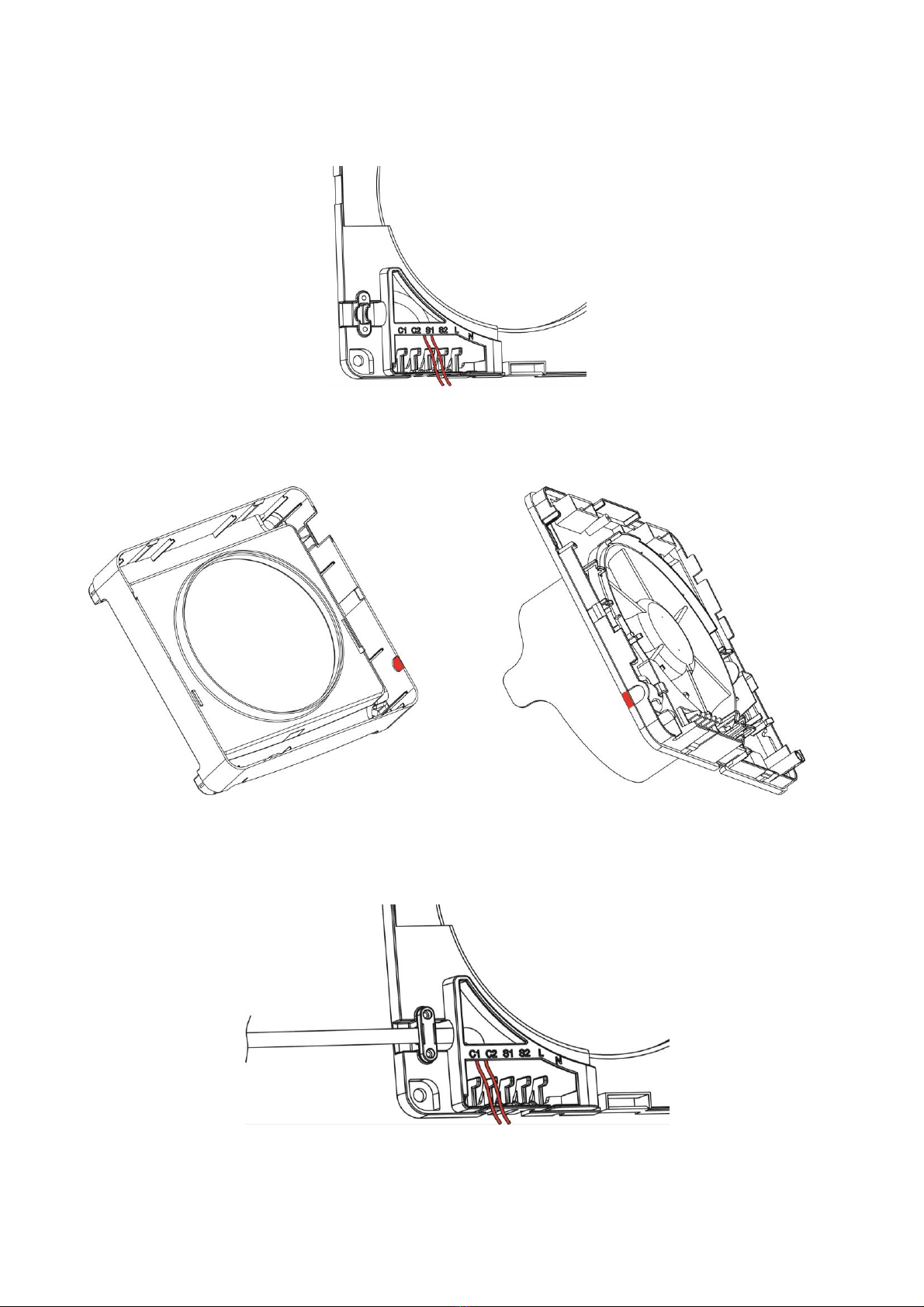

ach dem insetzen der Dübel, bevor Sie mit der Montage fortfahren, entfernen Sie den
Klemmenblock aus der Halterung 4 und führen Sie die Kabel durch die entsprechende ührung.
ERBINUNGEINESKBESNUSSENNSGEHUSE
Brechen Sie die inkerbung wie unten ersichtlich aus
ntfernen Sie den Klemmenblock aus der Halterung 4 und führen Sie die Kabel durch die
entsprechende ührung. Befestigen Sie dann den Kabel mit der Kabelklemme.

11
2. a Modell SL
DIRKR SCHLSS
Bevor Sie fortfahren, stellen Sie sicher, dass die etzkabel Leiter und eutralleiter bis zur dafür
vorgesehenen ussparung gezogen worden sind.
ehmen Sie die Befestigung für die Innenwand 4i sowie alle
notwendigen Werkzeuge zur Hand, um die etzkabel an die
mitgelieferten abisolierten Kabel in der vorgesehenen
ussparung anzuschlieen.
Schlieen Sie die etzkabel fachgerecht und sicher an die
Kabel aus der Klemmleiste an. Sie werden mit  und L
bezeichnet.
SCHLSS MI XR SCHLR
Das Gerät kann auch von einem externen Schalter aus gesteuert werden einaus,
Geschwindigkeit.
uch in diesem alle müssen die nweisungen im Kapitel DIRKR SCHLSS für den
nschluss an das Stromnetz befolgt werden.

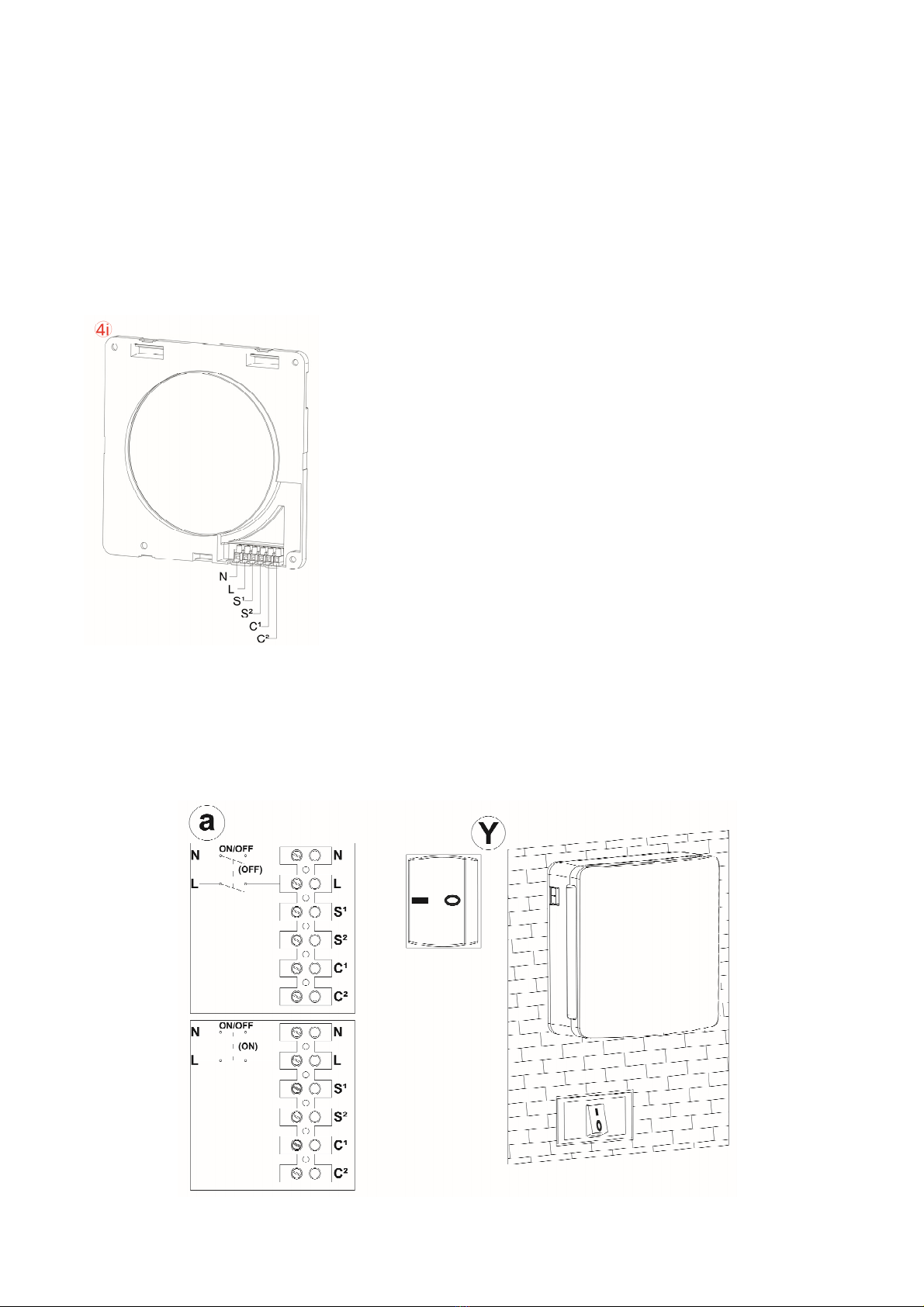

Soll das Gerät über einen separaten Schalter bedient werden, müssen die Schalter am Gerät stets
in der Stellung  gehalten werden, wie dies die bbildung  zeigt.
m das Gerät mit Hilfe eines Wandschalters einschalten zu können, muss ein Bipolschalter mit der
Stromzufuhr L und  in Reihe geschaltet werden, wie dies die bbildung a zeigt.
Die elektrischen nschlüsse werden wie im olgenden gezeigt ausgeführt

12
m die Geschwindigkeit über einen Wandschalter regulieren zu können, müssen die beiden
Schalterausgänge  wie im Schaubild gezeigt  mit S und S2 verbunden werden.

13
2. b Modell DCD
SRMSCHLSS
Bevor Sie fortfahren, stellen Sie sicher, dass die etzkabel Leiter und eutralleiter bis zur dafür
vorgesehenen ussparung gezogen worden sind.
ehmen Sie die Befestigung für die Innenwand 4i sowie alle
notwendigen Werkzeuge zur Hand, um die etzkabel an die
mitgelieferten abisolierten Kabel in der vorgesehenen
ussparung anzuschlieen.
Schlieen Sie die etzkabel fachgerecht und sicher an die
Kabel aus der Klemmleiste an. Sie werden mit  und L
bezeichnet.
Das Gerät kann auch von einem externen Wandschalter aus
gesteuert werden einaus. Soll das Gerät über einen solchen
Schalter bedient werden, müssen die Schalter am Gerät stets
in der Stellung  gehalten werden, wie dies die bbildung 
zeigt.
m das Gerät mit Hilfe eines Wandschalters einschalten zu
können, muss ein Bipolschalter mit der Stromzufuhr L und
 in Reihe geschaltet werden, wie dies die bbildung a
zeigt.
s ist zudem möglich, das Gerät an ein Domotik-Sstem
Gebäudeautomatisierung, intelligente Haussteuerung
anzuschlieen, indem die etzversorgung in Serie geschalten
und so die Programmierung des in- und usschaltens
ermöglicht wird.
Die elektrischen nschlüsse werden wie im olgenden gezeigt ausgeführt

14
KMMIKI MI CHGSCHL PRDK
alls vorgesehen ist, dass mit der Haupteinheit eines oder mehrere nachgeschaltete Produkte
verbunden werden, oder bereits etzt die nschlüsse für künftige solche Geräte geschaffen werden
sollen, können alle nleitungen dem folgenden Schaubild entnommen werden. ine solche
nordnung ermöglicht die Kommunikation zwischen der Haupteinheit und allen nachgeschalteten
Geräten.
Wir empfehlen, Kabel mit unterschiedlichen arben zu verwenden um zu verhindern, dass die
nschlüsse verwechselt werden können.
chtung s ist notwendig, dass die erbindung zwischen den Signalen S-C sowie S2-C2
aufrechterhalten bleiben, um Schäden am elektronischen Gerät zu verhindern.
SCHLSS DS IRC R DI RM-SRG DS MDLLS DCD
erfügt man über das ubehör Remote-Steuerung oder denkt man an eine solche Steuerung zu
einem späteren eitpunkt , ist es notwendig, an den usgängen C und C2 der Mastereinheit
zwei Kabel anzubringen, wie im folgenden Schaubild gezeigt. Diese beiden Kabel werden dann mit
den usgängen des Remote-Paneels verbunden.
Detaillierte nleitungen zur Installation der Remote-Steuerung finden sich in der Schachtel des
entsprechenden Produktes.

15
MSR-SL-KIGRI BIM MDLL DCD
m das Gerät, das als MSR dienen soll, zu konfigurieren, muss dieses zunächst über den
Hauptschalter 0 eingeschaltet werden. indet das Gerät kein eingeschaltetes nachgeschaltetes
Produkt auf C oder C2, konfiguriert es sich automatisch als MSR, und zwar innerhalb von 0
Sekunden nachdem die rote LD-Leuchte stabil leuchtet.
Schaltet sich die rote LD-Leuchte aus, drücken Sie . Leuchtet dann das zum -Betrieb
zugehörige LD-Signal, wurde das Gerät korrekt als MSR konfiguriert.
rst nachdem das Gerät korrekt als MSR-inheit erkannt worden ist, kann mit der Konfiguration
des SL begonnen werden.
KI RM-SIGL  DI SL-GR BRMIL
Stellen Sie sicher, dass das MSR-Gerät korrekt arbeitet, bevor sie die nachgeschaltete inheit
SL mit Hilfe des Schalters 0 einschalten. So wird der MSR-inheit genügend eit
gegeben, die SL-Geräte in der gewünschten Reihenfolge zu konfigurieren.
Schalten Sie mit Hilfe des Schalters 0 die nachgeschalteten SL-Geräte ein, wie unten
beschrieben.
edes Gerät darf erst eingeschaltet werden, sobald das eweils vorgeschaltete Gerät seinen Dienst
aufgenommen hat und korrekt funktioniert.
. Mastereinheit
2. Slave  mit der gegenteiligen unktion der Mastereinheit
. Slave 2 mit der gleichen unktion der Mastereinheit
4. Slave  mit der gegenteiligen unktion der Mastereinheit
CHG
Sollte das Gerät nicht korrekt konfiguriert werden MSR oder SL, kann auf die RS-
unktion zurückgegriffen werden. Diese setzt alle instellungen auf die Werkseinstellungen zurück.
Wie das RS durchgeführt wird, wird im Benutzerhandbuch der Steuerung erklärt.

16
2. c Modell WIRLSS
SRMSCHLSS
Bevor Sie fortfahren, stellen Sie sicher, dass die etzkabel Leiter und eutralleiter bis zur dafür
vorgesehenen ussparung gezogen worden sind.
chtung Sollen mehrere Geräte in einer MSR-SL-Konfiguration nachgeschaltet werden,
darf der bstand von 20m zwischen den Geräten nicht überschritten werden. ur die inhaltung
dieses Höchstabstandes garantiert eine einwandfreie unktion. llerdings kann auch das
Mauermaterial iegel, Stahlbeton auf diesen Höchstabstand influss haben.
ehmen Sie die Befestigung für die Innenwand 4i sowie alle
notwendigen Werkzeuge zur Hand, um die etzkabel an die
mitgelieferten abisolierten Kabel in der vorgesehenen
ussparung anzuschlieen.
Schlieen Sie die etzkabel fachgerecht und sicher an die Kabel
aus der Klemmleiste an. Sie werden mit  und L bezeichnet.
Das Gerät kann auch fernbedient gesteuert werden einaus.
Soll das Gerät über einen solchen Schalter bedient werden,
müssen die Schalter am Gerät stets in der Stellung  gehalten
werden, wie dies die bbildung  zeigt.
m das Gerät mit Hilfe eines Wandschalters einschalten zu
können, muss ein Bipolschalter mit der Stromzufuhr L und 
in Reihe geschaltet werden, wie dies die bbildung a zeigt.
s ist zudem möglich, das Gerät an ein Domotik-Sstem
Gebäudeautomatisierung, intelligente Haussteuerung
anzuschlieen, indem die etzversorgung in Serie geschalten
und so die Programmierung des in- und usschaltens
ermöglicht wird.
Die elektrischen nschlüsse werden wie im olgenden gezeigt ausgeführt

17
MSR-SL-KIGRI BIM MDLL WIRLSS
ür die MSR-SL-Konfiguration des Modells Wireless wird auf die Bedienungsanleitung der
ernbedienung verwiesen.
. BSCHLSS DR MG
ach bschluss der elektrischen nschlussarbeiten müssen die Kabel vorsichtig in der
vorgesehenen ussparung untergebracht werden. rst danach kann die Befestigung für die
Innenwand 4i mit den vier Schrauben an der Wand festgeschraubt werden, wie dies die folgende
bbildung zeigt.
Ist die Befestigung für die Innenwand 4i einmal fest verschraubt, muss der Wärmetauscher aus Keramik
 mit den zugehörigen iltern 8 eingeführt und in der Mitte des inbaurohres  positioniert werden
siehe bbildung.
Lassen Sie die Haupteinheit gemeinsam mit dem bereits darauf montierten bdeckgitter 2 und der
frontalen Klappe  an der Befestigung für die Innenwand 4i einrasten und stellen Sie sicher, dass alle
Klammern richtig greifen. Montieren Sie die Haupteinheit so an der Wand, dass sich die Schalter oben links
befinden.

18
WRTUNG
lle Wartungsarbeiten am Gerät sind ausschlielich ualifiziertem achpersonal vorbehalten.
ersichern Sie sich, dass während der Wartungsarbeiten am Gerät im etz im betroffenen Raum
kein Strom fliet.
inmal installiert, muss das Produkt so aufgebaut sein, wie dies im obigen Schaubild
veranschaulicht wird.
. WRGSIRM
Wir empfehlen, die ilter 8 und den Wärmetauscher aus Keramik  alle drei Monate zu säubern.
lle zwei ahre sollten die ilter ausgetauscht werden. m die richtigen ilter zu bekommen,
wenden Sie sich bitte an das SDWID-eam oder an den Monteur.
. a Modell SL
Dieses Modell sieht keine Warnung vor, wann immer die ilter zu säubern oder auszutauschen sind.
. b Modell DCD
ach eweils 2000 Betriebsstunden unterbricht das Gerät seine rbeit und die unten rechts
angebrachte Leuchte leuchtet kontinuierlich rot.
In diesem all müssen die ilter und der Wärmetauscher nach den hier enthaltenen nweisungen
gesäubert werden. alls nötig müssen die ilter ausgetauscht werden.
. c Modell WIRLSS
ach eweils 2000 Betriebsstunden unterbricht das Gerät seine rbeit und die unten rechts
angebrachte Leuchte leuchtet kontinuierlich rot. In diesem all müssen die ilter und der
Wärmetauscher nach den hier enthaltenen nweisungen gesäubert werden. alls nötig müssen die
ilter ausgetauscht werden.

19
2. SBRG  ILR D WRMSCHR

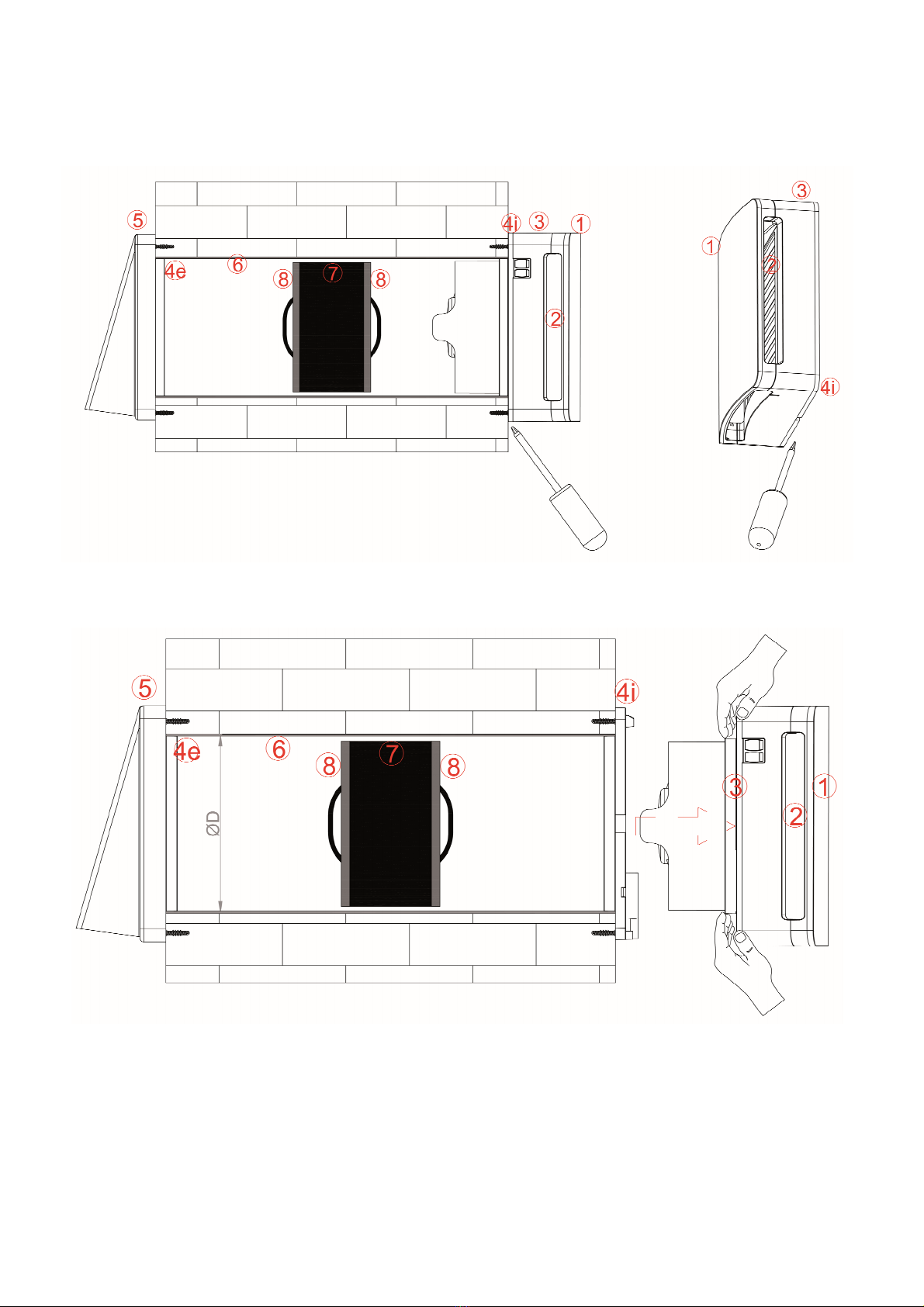

ehmen Sie die Haupteinheit +2+ von der Wand ab, indem Sie mit Hilfe eines Schlitzschraubenziehers
den unten mittig angebrachten Haken nach oben drücken siehe bbildung.
Hat sich die Haupteinheit einmal von der Befestigung für die Innenwand 4i gelöst, muss sie mit
beiden Händen aus der Halterung gezogen werden siehe bbildung.

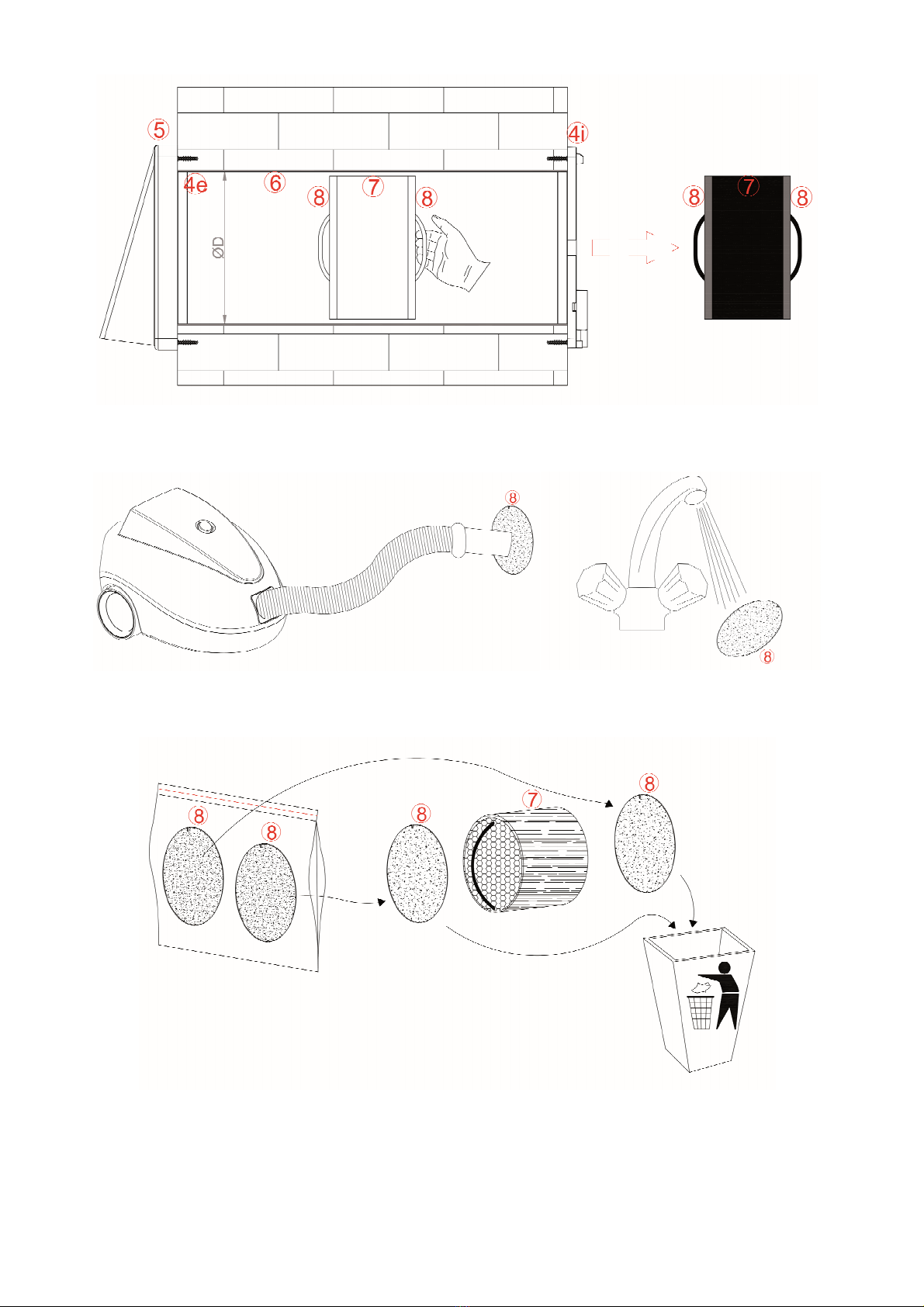

iehen Sie den Wärmetauscher aus Keramik zusammen mit den iltern 8++8 an der dafür
vorgesehenen Schnur aus dem inbaurohr siehe bbildung.

20
ehmen Sie die ilter 8 aus ihrer Halterung und säubern Sie diese zuerst mit Hilfe eines Staubsaugers
oder mit flieendem Wasser vom Staub. Bevor sie wieder eingesetzt werden, müssen die ilter
komplett getrocknet sein.
Sollten die ilter 8 verbraucht sein in der Regel nach rund zwei ahren sollten sie durch neue
ersetzt werden, die man im Handel erhält.
Während die ilter gesäubertgewechselt werden, sollte auch eventueller Schmutz vom
Wärmetauscher aus Keramik entfernt werden. WSCH SI D WRMSCHR S
KRMIK ICH MI WSSR
