Sam AXIOQUICK User manual

1www.sam-dental.de
A XIOQUICK®
Made in Germany
DER ANATOMISCHETRANSFERBOGEN
THE ANATOMIC FACEBOW
ÜBERTRAGUNG IN 3 MINUTEN
A TRANSFER IN 3 MINUTES

2www.sam-dental.de

3www.sam-dental.de
Inhalt / Contents
Das AXIOQUICK® Transfersystem / The AXIOQUICK® Transfer system 4
Der Transferbogen für Ästhetik und Funktion / The FACEBOW for Esthetics and Function 5
Vorbereitung Transferbogen / Facebow preparation 6
Vorbereitung Bissgabel / transfer fork preparation 8
Anlegen des Gesichtsbogens / Attaching the facebow 9
Verbindung mit dem Bissgabelträger AX/ Connecting the transfer fork assembly AX11
Ausrichtung und Komplettierung AX/ Aligning and Completing AX12
Verbindung mit dem Bissgabelträger NT / Connecting the transfer fork assembly NT 13
Ausrichtung und Komplettierung NT / Aligning and Completing NT 14
Abnehmen des Gesichtsbogens / Removing the facebow 15
Ästhetisch und Anatomisch korrekte Ausrichtung / Esthetic and anatomic correct adjustment 16
Warum diese Anlegetechnik und nicht anders? / Why this alignment technique should be used. 17
Indirekte Übertragung - Modellmontage Oberkiefer / Indirect transfer - Upper Cast Mounting 18
Die Unterkiefer-Modellmontage im Montagestand / Lower Cast Mounting using Mounting Stand 20
Montageanleitung ATB398 010 / Assembly sequence ATB398 010 22
Verwendung des AXIOQUICK® mit speziellen Transferständen in Fremdartikulatoren 23
Use for AXIOQUICK® in special transfer stands for non -SAM® type articulators
Pflege des Bissgabelträgers AX/ Care of transferfork assembly AX24
Pflege des Bissgabelträgers NT / Care of transferfork assembly NT 25
Reinigung, Desinfektion und Sterilisation / Cleaning, disinfection and sterilization 26
Ersatzteile und Pflegesets / Parts and care set 28
Merkmale und Historie des AXIOQUICK® / Features and history of AXIOQUICK® 30
Anwenderschulung / End-User Training 31

4www.sam-dental.de
www.sam-dental.de
Im Artikulator schädelrichtig montierte Modelle sind wesentlicher Bestandteil von Diagnostik und Therapie.
Ein anatomisch richtig positioniertes Oberkiefermodell reduziert erheblich die Einschleifzeiten am Patienten, besonders
wenn es zusammen mit einer korrekten Zentrikregistrat und individuellen Kiefergelenk-Einstellungen (Kondylarbahn-
Bennett) verwendet wird.
Articulator mounted casts that are correctly related to the cranium are essential part of diagnosis and therapy.
An anatomically related maxillary cast when used along with a correct centric record should be used with customized
condylar pathway settings or even with average values.
Das AXIOQUICK®Transfersystem
The AXIOQUICK®Transfer system
Die Achs-Orbital-Ebene (AOE) dient als Referenzebene. Porion und Orbita bilden eine reprodu-
zierbare Bezugsebene, die nicht mehr arbiträr (= willkürlich), sondern mit Hilfe der richtigen
Anlagetechnik mit der kinematisch bestimmten Oberkieferübertragung fast identisch ist. An-
dere Ebenen (z. B. Camper) können mit dem Referenz-Zeiger (ATB 235) abgegriffen werden.
The Axis Orbital Plane (AOP) established by using Anatomic Porion-Orbitale reference plane is the
same as the Frankfort Horizontal Plane (FHP). Other planes maybe selected using the reference
pointer (ATB 235). The unique pivot action of the SAM® facebow guarantees the optimumand
correct positioning of the transfer fork.
Der SAM®AXIOQUICK® Transferbogen überzeugt durch sein geringes Gewicht, sein einfaches
Handling, dem hohen Patiententragekomfort und die kinderleichte Anlegetechnik.
The SAM® AXIOQUICK® Anatomic Facebow is impressive about its light weight, its easy handling,
its high level of patient comfort and the easy application technique.

5www.sam-dental.de
Der TRANSFERBOGEN für Ästhetik und Funktion
The FACEBOW for Esthetics and Function
5
www.sam-dental.de
Die an der anatomischen Porion-Orbitalen orientierte und schädelbezüglich richtige Anlagetechnik stellt sicher, dass die
Schädel- und Oberkieferästhetik richtig in den Artikulator übertragen wird.
Die blauen Hygieneschutzkappen zur Einmalverwendung verbessern die Positionierung im Gehörgang, sowie den Trage-
Komfort für den Patienten.
Mit Hilfe der patentierten Nasionstütze mit Nivellierstab wird die Parallelität des Bogens zur Interpupillarlinie
gewährleistet. Die Nasenrolle aus Silikon macht die Übertragung für den Patienten noch angenehmer.
The special geometry and mechanics of the SAM® facebow provides an automatic cranial related symmetry. The
Anatomic Porion -Orbitale oriented and cranial related attaching technique assures that the cranium and maxillary
teeth esthetics are correctly transferred to the articulator.
The single use blue hygienic earpiece caps for single use aid in the correct positioning in the ear canal, as well as the
wearing comfort for the patient.
The patented nasion relator with the interpupillary line leveler helps to assure the parallel relationship between the
interpupillary line and the facebow. The silicone nasion support makes the transfer more comfortable for the patient.

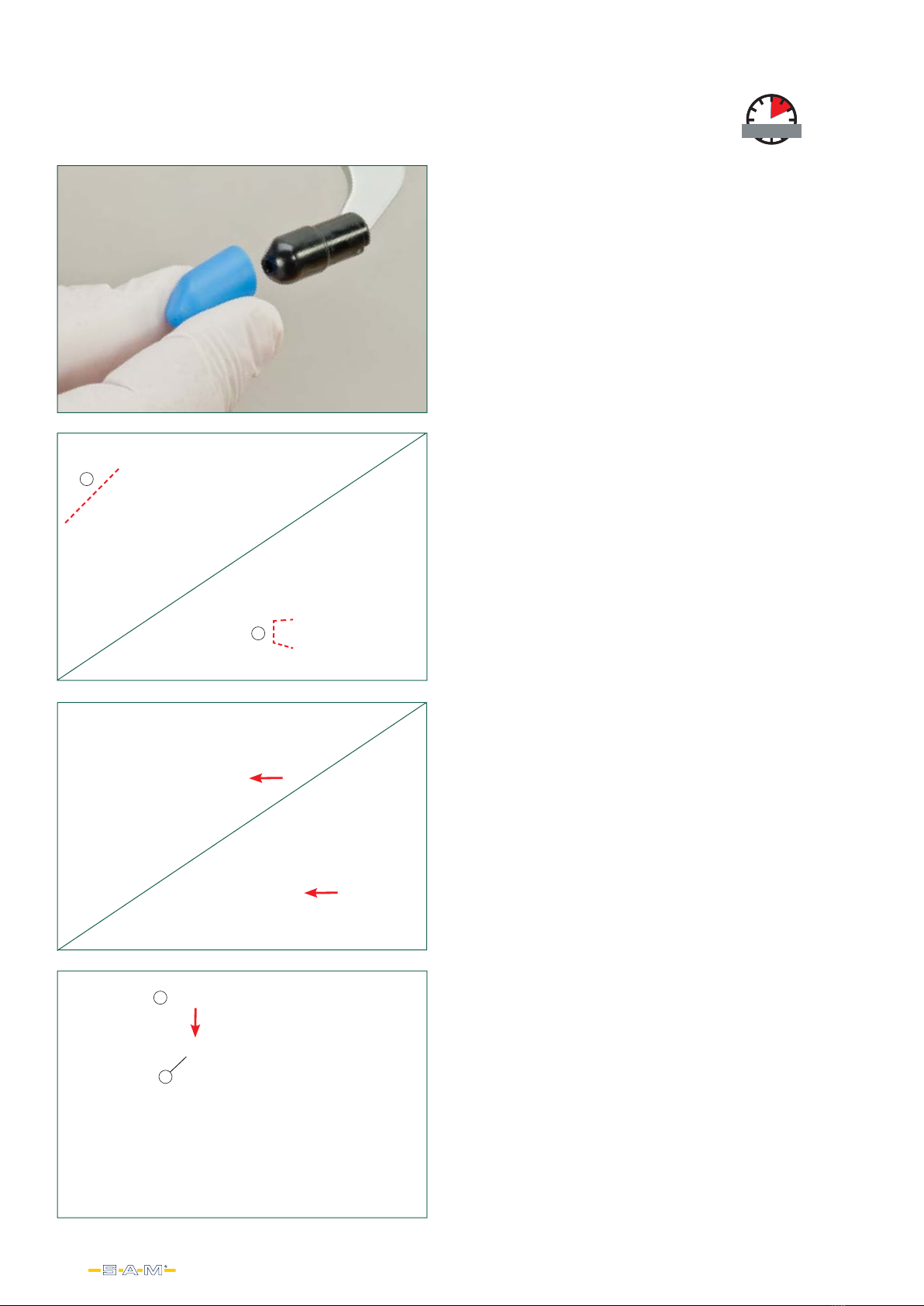

6www.sam-dental.de
Vorbereitung Transferbogen
Facebow preparation
Die Hygieneschutzkappen (ATB240) werden auf die
schwarzen Ohroliven des Gesichtsbogens gesetzt.
The blue hygienic earpiece caps (ATB240) are placed on to
the black earpieces of the facebow.
1,5 Minutes
Dauer / Duration
Die Nasionstütze (ATB 394) ist am Transferbogen (ATB 303)
richtig positioniert, wenn sie vollständig zwischen die Stifte
auf der Unterseite eingeschoben ist.
The nasion relator (ATB 394) is properly positioned on the
facebow (ATB 303) when it is fully inserted between the
pins on the underside of the facebow.
10 sec
Die Einkerbungen zeigen nach außen hinten (1) , die flach
abgewinkelte Seite (2) nach innen.
The notch is pointing outwards (1), the flat angled-side
facing inward (2).
Die Nasionstütze sollte komplett „eingefahren“ (1) und mit
der Schraube (2) leicht arretiert sein.
The nasion support should be fully „retracted“ (1) and
lightly held in place with the screw (2).
1
2
1
2

7www.sam-dental.de
Vorbereitung Transferbogen
Facebow preparation
Der Bissgabelträger wird auf das Geschiebe an der
Unterseite des AXIOQUICK® Transferbogens bis zum
Anschlagstift geschoben.
The transfer fork assembly is pushed onto the sliding
attachment at the bottom of the AXIOQUICK® face bow
until fully seated.
Die Rändelschraube am Bissgabelträger(1) wird
angezogen. Die Rändelschraube an der Unterseite
des Gesichtsbogens (2) sollte gelöst sein, so dass die
Seitenarme des Gesichtsbogens frei beweglich sind.
Tighten the knurled thumb screw on the transfer fork
assembly (1). The thumbscrew on the bottom of the
facebow (2) should be loosened, so that the side arms of
the facebow are freely moveable.
Bissgabelträger
Transfer Fork Assembly
AX
Bissgabelträger
Transfer Fork Assembly
NT
1
2
Die AX- oder NT-Klemmverbindungen (Pfeil rot) sollen nur
um eine halbe Umdrehung gelockert sein.
The AXbar clamp or NT bar clamps (red arrow) should be
loosened only by half a turn.

8www.sam-dental.de
Vorbereitung Bissgabel
transfer fork preparation
Eine gleichmäßig dünne Schicht Polyvinylsiloxan Material
wird auf der Oberfläche der Bissgabel aufgetragen.
Place an even thin layer of PVC material on the top surface
of the transfer fork.
Sie benötigen dafür:/ You will need:
Die Bissgabel wird, wie hier dargestellt zur Mittellinie
ausgerichtet und positioniert. Die Bissgabel wird ohne
Bewegung gehalten, bis das PVS angezogen hat.
The transfer fork is is positioned as shown here with
projections in the midline. The transfer fork is held
without movement until PVS is set.
Nach dem Erhärten wird die Bissgabel entnommen
und alle tiefen Impressionen, abgeformten Fissuren
und Interdentalräume entfernt. Ein richtig gemachtes
Bissgabelregistrat braucht normalerweise keine Korrekturen.
After hardening the transfer fork is removed and all
deep impressions, molded fissures and interdental spaces
removed. A properly made transfer fork record normally
needs no corrections.
Tipp: Höckerspitzen mit einem wasserfesten Stift markieren
Tip: Mark the cusps with a waterproof pen
120 sec
Dauer / Duration
1
2
3
4
1) eine sterilisierte Bissgabel
2) Beschichtungsmaterial,
z.B. Metal-Bite (R-Dental)
3) Watterollen und
4) ein Skalpell
1) a sterilized transfer fork
2) coating material, such as
Metal-Bite (R-Dental)
3) cotton rolls and
4) a scalpel (4)
Alternativ könne Sie auch Bite-Tabs (Panadent®) oder
andere qualitativ hochwertige Materialien verwenden.
Alternatively you could use Bite-Tabs (Panadent®)
or other high-quality materials.

9www.sam-dental.de
Dauer / Duration
Die Bissgabel wird wieder eingesetzt und an Ort und
Stelle gehalten, in dem der Patient wie hier dargestellt,auf
Watterollen beisst.
The transferfork is reseated on the maxillary teeth and held
in place by having patient biting on cotton rolls as shown
here.
Der Gesichtsbogen wird nur mit Daumen und Zeigefinger
am Winkel zur Ohrolive vom Patient gehalten.
The face bow is only held with thumb and index finger on
the corner of the earpiece by the patient.
Anlegen des Gesichtsbogens
Attaching the facebow
Der Patient führt langsam die Ohroliven mit blauen Hygiene-
schutzkappen in den äußeren Gehörgang ein, bis er
schlechter hört.
The patient slowly inserts the blue capped earpieces into the
external auditory canals until he hears worse.
Vorsicht: Nur mit leichtem Druck und feinfühlend einführen.
Attention: Insert only with light pressure and sensitive.
Nun drückt der Patient leicht mit dem Daumen die Ohroliven
nach oben und dann direkt nach innen, bis es in der kleinen
superioren Vertiefung im Ohrkanal sitzt. An dieser Stelle
kann der Patient wieder hören. Wenn nicht, muss die
Prozedur mit der Ohrolive erneut durchgeführt werden.
Now the patient push gently with the the thumbs the
earpieces upwards and then directly inwards to seat in the
small superior depression in the ear canal. At this point the
patient can hear. If not, earpiece procedure is repeated.
30 sec

10 www.sam-dental.de
Anlegen des Gesichtsbogens
Attaching the facebow
Wie hier zu sehen bestimmt die gelbe Linie auf der
Interpupillar-Ebene den Gesichtsbogen als parallel und somit
eine ästhetisch korrekte vordere Referenzebene bezüglich
der anterioren Orbitale und der hinteren anatomischen
Porion -Referenzpunkte.
As seen here, the yellow line on the interpupillary plane,
identifies a parallel face bow esthetically correct anterior
reference plane related to orbitale anteriorly and the
posterior anatomic porion reference points.
Wenn alles richtig positioniert ist, sollte ein Spalt unterhalb
der Ohrolive zu beobachten sein (1) und der Patient sollte
wieder hören können. Es ist WICHTIG, dass er die Ohroliven
in der richtigen Position hält, solange der Behandler die
Positionen mit dem Interpupillar-Nivellierstab überprüpft
und den Bissgabelträger arretiert hat.
When positioned correctly, there should be space (1) seen
below the earpieces and the patient can hear. It is very
IMPORTANT that he hold the earpieces in the correct
position while the operator positions and check the
interpupillary line leveler.
Die Nasionsstütze wird in leichtem Kontakt mit Nasion
gebracht und der Interpupillar-Nivellierstab auf die richtige
Positionierung hin überprüft.
The nasion relator is in light contact with nasion and the
interpupillary line leveler is checked for proper positioning.
Nachdem die richtige Position überprüft wurde und
der Patient noch immer die Ohroliven am Ende des
Gesichtsbogens hält, wird die Rändelschraube festgezogen.
After proper position is checked, and patient is still holding
earpiece end of face bow, the knurled thumb screw is
tightened.

11www.sam-dental.de
Mit halb geöffnetem Knebel des Bissgabelträgers kann die
AX Bissgabel leicht in Position gebracht werden, um den
Gesichtsbogen mit der Bissgabel zu verbinden.
With the toggle of the transfer fork assembly is half open,
the AX transfer fork can be easily moved into position to be
attached to the face bow transfer fork.
Mit einer Hand wird der Bissgabelschuh komplett auf den
konischen Bissgabelschlitz gesteckt. Mit der anderen Hand
wird das Gelenk gesichert.
With one hand push the shoe of the transfer fork
completle on the conical groove of the transfer fork
assemby . The other hand secures the joint.
Erst wenn der Bissgabelschuh ganz aufgesteckt ist, wird die
Schraube an der Bissgabel fest angezogen.
Only when the shoe of the transfer fork is completely
plugged, it will tightened with the screw on the transfer fork.
Tipp: Die Handhabung des Bissgabelträgers ist wesentlich
leichter, wenn die Feststellschraube nach unten zeigt.
Tip: The handling of the transfer fork assembly is much
easier if the set screw is facing down
Verbindung mit dem Bissgabelträger AX
Connecting the transfer fork assembly AX 10 sec
Dauer / Duration

12 www.sam-dental.de
Ist der Gesichtsbogen anatomisch korrekt ausgerichtet
und der Nivellierstab zum zweiten mal überprüft, sollte
der Knebel des AXBissgabelträgers vorsichtig festgezogen
werden, aber bitte NICHT ZU FEST ZIEHEN. Den Knebel der
Bissgabelträgers nur handfest anziehen.
Eine zu große Kraftanwendung kann die AX Klemme
beschädigen.
With the face bow aligned anatomically correct, and
secondary check of the interpupillary line leveler, carefully
tighten the AXtransfer fork assembly cross clamp but DO
NOT OVERTIGHTEN. Therefore please draw the toggle of
the transfer fork assembly only hand tighten.
Too large a force application can damage the AXclamp.
Die Nivellierstange sichert die korrekte Positionierung der Ohroliven des Gesichtsbogens im äußeren Gehörgang. Der Patient
muss die Ohroliven immer in Position bis zum Abschluss der Gesichtsbogenübertragung halten und bis die Rändelschrauben
an der Nasionstsütze (1) und an der Bissgabel (2) festgezogen sind.
Es ist nicht notwendig, die zentrale Rändelschraube am Gesichtsbogen (3) anzuziehen, um die Seitenarme in Position zu
halten.
The interpupillary line leveler assures the correct positioning of the face bow earpieces in the external auditory canals. The
patient must always hold the earpieces in position until completion of the face bow transfer and knurled thumb screws on
the nasion relator (1) and transfer fork (2) have be set.
It is not necessary to tighten the central thumb screw on the facebow (3) to hold the side arms in position.
Ausrichtung und Komplettierung AX
Aligning and Completing AX15 sec
Dauer / Duration
1
2
3

13www.sam-dental.de
Verbindung mit dem Bissgabelträger NT
Connecting the transfer fork assembly NT
Sind die Klemmen des zwei-knebeligen Bissgabelträger NT
halb geöffnet, so gleiten sie leicht von oben nach unten und
in die richtige Höhe mit der Klemme zum Stiel der Bissgabel.
Open the two-toggle transfer fork assembly NT system
clamps 1/2 turn, the clamps slide easily from top to bottom
and at the correct height to handle the transfer fork.
Die Schraube an der Bissgabel muss fest angezogen sein.
The screw on the transfer fork has to be tighten.
Der Bissgabeladapter wird auf die Bissgabel AX geschoben.
The transfer fork adapter is pushed onto the transfer fork AX.
10 sec
Dauer / Duration

14 www.sam-dental.de
2
1
Wenn der Gesichtsbogen anatomisch korrekt ausgerichtet
ist, und der Nivellierstab zum zweiten mal kontrolliert
wurde, wird die NT-Klemme (1) vorsichtig fest, jedoch nicht
zu fest angezogen. Erst danach wird die Horizontal-Klemme
(2) festgezogen.
If the facebow is aligned anatomically correct and the
interpupillar line leveller was controlled the second time, the
NT-toggle (1) shall be carefully drawed, however, not too
tight. Only then the horizontal toggle (2) is tightened.
Ausrichtung und Komplettierung NT
Aligning and Completing NT 15 sec
Dauer / Duration
Die Nivellierstange sichert die korrekte Positionierung der Ohroliven des Gesichtsbogens im äußeren Gehörgang. Der Patient
muss die Ohroliven immer in Position bis zum Abschluss der Gesichtsbogenübertragung halten und bis die Rändelschrauben
an der Nasionstsütze (1) und an der Bissgabel (2) festgezogen sind.
Es ist nicht notwendig, die zentrale Rändelschraube am Gesichtsbogen (3) anzuziehen, um die Seitenarme in Position zu
halten.
The interpupillary line leveler assures the correct positioning of the face bow earpieces in the external auditory canals. The
patient must always hold the earpieces in position until completion of the face bow transfer and knurled thumb screws on
the nasion relator (1) and transfer fork (2) have be set.
It is not necessary to tighten the central thumb screw on the facebow (3) to hold the side arms in position.
1
2
3

15www.sam-dental.de
Die Rändelschraube an der Nasionstütze (1) wird gelöst.
Der Patient zieht die Ohroliven aus dem Gehörgang (2)
unterstützt durch das frontale Zusammendrücken des
Gesichtsbogens (3) durch den Behandler.
The thumbscrew on the nasion relator (1) is solved.
The patient pulls the ear pieces out of the ear canal (2)
supported by the frontal compression of the facebow by the
examiner.
Der Patient öffnet den Mund und der Behandler führt
den Bogen langsam nach unten. Die linke Hand fängt die
Watterollen auf.
The patient opens his mouth and the examiner guides the
facebow down slowly. The left hand catches on the cotton
rolls.
Die Bissgabel wird mit dem Bogen vorsichtig entnommen,
so dass sich deren Position zum Transferbogen nicht
verändert.
The transfer fork is removed together with the bow so
carefully, that their position in relation to the facebow does
not change.
Für die anschließende indirekte Oberkiefermodellmontage
mit dem SAM® Transferstand wird der Bissgabelträger an
der Schiebeführung entnommen.
For the subsequent indirect upper jaw model mounting
with the SAM® transfer stand the transfer fork assembly is
removed at the sliding guide.
Abnehmen des Gesichtsbogens
Removing the facebow 10 sec
Dauer / Duration
2
3
1
2

16 www.sam-dental.de
Ästhetisch und Anatomisch korrekte Ausrichtung
Esthetic and anatomic correct adjustment
Ist der Bogen richtig angelegt und die Position der Bissgabel
richtig gesichert, hält der Gesichtsbogen, ohne dass der
Patient ihn hält.
Die ganze Übertragung funktioniert mit dem AXIOQUICK®
System schnell und zuverlässig:
If the facebow is positioned properly and the position of
the transfer fork is properly secured, the face bow keeps its
position without the patient holding it.
The AXIOQUICK® face bow transfer can be done quickly
and accurately:
Vorbereitung Transferbogen / Facebow preparation: = 10 sec.
Vorbereitung Bissgabel / Transfer fork preparation = 120 sec.
Anlegen Gesichtsbogen / Attaching the facebow = 30 sec
Verbinden mit Bissgabelträger / Connecting with transfer fork assembly = 10 sec
Ausrichten und Einfrieren / Aligning and completing = 15 sec
Abnehmen des Gesichtsbogens / Removing the facebow = 10 sec
komplette Übertragung in ca. 3 Minuten
complete transfer in approx. 3 minutes S= 185 sec

17www.sam-dental.de
Bergstrom G.
On the reproduction of dental
articulation by means of articulators,
a kinematic investigation.
Acta Odontol Scan 1950;9 (suppl
4):125-141
Baldauf A, Mack H, Wirth CG.
Bestimmung der Scharnierachse
mittels des äußeren Gehörgangs.
Info Orthod Kieferoothop
1996;28:459-465
Nagy WW, Smithy TJ, Wirth CG.
Accuracy of a predetermined
transverse horizontal mandibular axis
point. J Prosthet Dent
2002;87:387-394
Es wurde eine Studie durchgeführt, um die Beziehung der
Mitte der sagittalen und horizontalen Ebene bezüglich der
anthropologischen knöchernen Gehörgänge zu bestimmen.
Der SAM® AXIOQUICK® Gesichtbogen wurde auf einen
speziellen Montagestand befestigen. Dieser Bogen wurde
auf 122 Schädel befestigt und digital fotografiert. Es
konnte hierbei festgestellt werden, dass die Untergrenze
der Orbitale stets mit der Horizontalebene des Bogens
ausreichend parallel waren. Ein gleiches Ergebnis wurde
an weiteren 44 Patienten erzielt, d. h. die Horizontalebene
war stets mit der Interpupillarebene ausreichend parallel.
Die Vermessung mittels Photoshop 6.0 ergab in 70% der
Fälle Seitendifferenzen der Schädel, wie auch Patienten
von ≤ 1 mm und Seitenabweichungen von < 2 mm. Diese
Studie zeigt, dass ein richtig konstruierter Transferbogen
bei entsprechender Handhabung die schädelgerechte
Übertragung des Oberkiefermodells in den Artikulator
gewährleistet.
Warum diese Anlegetechnik und nicht anders?
Why this alignment technique should be used.
X
Z
Y
A study was done to determine the mid-sagittal and
horizontal plane relationships in reference to the
anthropological bony ear canals. The SAM® AXIOQUICK®
facebow was modified to attach to a special mounting
stand This facebow was attached to 122 skulls and digitally
photographed. It could be noted that the lower limit of the
orbital eye sockets were always sufficiently parallel with
the horizontal plane of the facebow. A similar result was
obtained in another 44 patients, ie, the horizontal plane
was always sufficiently parallel with the Interpupillary plane.
The measurement using Photoshop 6.0 was found in 70%
of cases side differences of the skull, as well as patients of
≤ 1 mm and lateral deviations of <2 mm. This study shows
that a properly designed facebow with appropriate handling
ensures a correct skull releated transfer of the maxillary
model to the articulator.
Ergebnisse / Results:
Sowohl in der Gruppe der „historischen“ Schädel, als
auch in der Gruppe der Patienten sind ca. 70% der
gemessenen Seitendifferenzen ≤ 1 mm. In den größeren
Abweichungsbereichen beobachtet man jedoch eine höhere
Variabilität bei den Schädeln. In der Gruppe der Patienten
waren alle Seitendifferenzen ≤ 2 mm, in der Gruppe der
Schädel waren 8% > 2 mm. Der Unterschied der Streuung
der Messwerte wird durch den Variationskoeffizienten
bestätigt.
Both in the group of „historic“ skulls, as well as in the group
of patients are approximately 70% of the measured side
differences ≤ 1 mm. In the larger deviation areas, however,
we observed a higher variability in the skulls. In the group
of patients were all side differences ≤ 2 mm, in the group of
the skull were 8%> 2 mm. The difference in the scattering
of the measured values is confirmed by the coefficient of
variation.

18 www.sam-dental.de
Die optimale Lösung zur Montage des Oberkiefermodells ist
die Verwendung des Transferstandes AX(ATB 398).
Dadurch entfällt die Verwendung des Gesichtsbogens.
Dabei wird der Inzisalstift durch den Transferstand AX
ersetzt.
The optimal solution for Mounting the upper cast is using
the transfer stand AX(ATB 398).
This eliminates the need for using the face bow.
Here the incisal pin is replaced by the transfer stand AX.
Ein Magnetsockel (ATB 338 für MPS- und ATB 339 für
Schraubmontageplatten) an Stelle der Montageplatte bietet
für die später aufzusetzende Bissgabelstütze eine größere
und sicherere Auflagefläche.
A magnetic block (ATB 338 for MPS and 339 for screw type
plates) instead of the mounting plate accommodates for
the later set up transfer fork support a bigger and secure
support area.
Der Bissgabelträger wird in die Aufnahmeführung am
oberen Teil des Transferstandes (schwarz) bis zum Anschlag
eingeschoben.
Die Rändelschraube am Bissgabelträger wird festgedreht.
The transfer fork assembly is inserted in the guide on the
upper part of the transfer stand (black) until it stops.
The thumbscrew on the transfer fork assembly is tightened.
Die teleskopierbare Bissgabelstütze (ATB 336) wird absenkt
und unter die Bissgabel geschoben.
The telescopic transfer fork support (ATB 336) is slid under
the transfer fork..
Indirekte Übertragung - Modellmontage Oberkiefer
Indirect transfer - Upper Cast Mounting

19www.sam-dental.de
Der Artikulator wird umgedreht und die Rändelschraube an der
Bissgabelstütze gelöst. Die Scheiben der Bissgabelstütze sinken
ab, bis sie drucklos in Kontakt mit der Bissgabel kommen. Ist zu
wenig Platz, können die Ringe seitlich abgeschoben werden,
so dass nur die schmale Stange mit der Bissgabel in Berührung
kommt. Durch Zudrehen der Rändelschraube wird die Bissgabel-
stütze fixiert und Artikulator kann wieder umgedreht werden.
The articulator is turned over and the thumb screw on the
transfer fork support loosened. The discs of the transfer fork
slides down until they come into contact with the transfer fork
without pressure (if there‘s not enough space, the rings can be
moved laterally such that only small rod comes into contact with
the transfer fork). By screwing the thumb screw the transfer fork
support is fixed. The articulator can be reversed again.
Das Oberkiefermodell wird in die Impressionen der Bissgabel
gesetzt. Ein Probeschließen zeigt, ob genügend Raum für den
Montagegips vorhanden ist. Eine korrekte Montage erfordert
etwa den Freiraum des kleinen Fingers (15 bis 20 mm). Pro
Fingerdicke sind ca. 15 ml Wasser für den Gips zu verwenden.
The upper cast is seated into the impression record on the
transfer fork. A preliminary check is made to assure enough
space for mounting gypsum. Proper installation requires
approximately the free space of the little finger (15 to 20 mm).
About 15 ml of water to be used for the gypsum per finger
thickness.
Es gibt speziellen Spezielle Dentalgipse mit geringer Expansion,
die verwendet werden sollten. Die Konsistenz von leicht
geschlagener Sahne wird vorgeschlagen!! Zuerst wir eine kleine
Menge des weichen Gips auf die Montageplatte-Oberfläche
aufgetragen. Das Zahnmodell wird leicht befeuchtet und so
ausreichend Gips auf dem Gipsockel aufgetragen, um den
Kontakt mit der Montageplatte zu gewährleisten. Das Oberteil
des Artikulators wird geschlossen um die Verbindung zum Gips
herzustellen. Beim Schließen sollte kein Druck ausgeübt werden
Special low expansion gypsum dental stones are available
and should be used. Consistency of lightly whipped cream
is suggested. !! Place a small amount of soft gypsum on the
mounting plate surface. Lightly moisten dental cast and place
sufficient gypsum on the stone cast to assure contact with
mounting plate. Close upper member of articulator to complete
gypsum connection. There should be no pressure on closing.

20 www.sam-dental.de
Der Montagestand MOH 560 dient der Unterkiefermodell-
montage und kann mit allen SAM® Artikulatoren oder
dem Einartikuliergerät verwendet werden.
The mounting stand 560 MOH is used for the mandibular
cast mounting and is compatible with all SAM®
articulators and laboratory cast mounting instruments.
Der Inzisalstift wird entfernt und in das Artikulatoroberteil
eingesetzt.
Remove and attach incisal pin to upper member of
articulator.
Der Inzisaltisch wird ins Artikulatorunterteil gesetzt.
Attach incisal table to lower member of articulator.
Mit einem Tasterzirkel wird im Prämolarenbereich die
Registratstärke ermittelt und als doppelter Wert am
Inzisalstift eingestellt.
The thickness of the occlusal registration in the premolar
region is determined with a caliper and the height of the
incisal pin is increased to twice the measured value
Die Unterkiefer-Modellmontage im Montagestand
Lower Cast Mounting using Mounting Stand
