Samsung DW60M9970 Series User manual

Diskmaskin
Installationsmanual
DW60M9970**/DW60M9550**/DW60M9530**
DW9000M_DD68-00193G-00_SV.indd 1 8/30/2018 4:04:04 PM

Innehåll
Svenska2
Innehåll
Innehåll 3
Installationspaket (medföljer) 3
Installationspaket (medföljer inte) 5
Verktyg som behövs (medföljer inte) 5
Installationskrav 6
Strömkälla 6
Jordning 6
Vattentillförsel 6
Så här minskar du risken för läckage: 6
Aqua Stop 6
Tömning 7
Golv 7
Omgivande temperatur 7
Testkörning 7
Installation steg-för-steg 8
Skåpets mått 9
SBI-modeller (halvt inbyggda, DW60M9***S*) 14
FBI-modeller (helt inbyggda) 20
Golvpanel 27
Förutskuren golvpanel (DW60M9****US-serien) 27
Golvpanel 28
Sparkplåt (endast tillämpliga modeller) 29
DW9000M_DD68-00193G-00_SV.indd 2 8/30/2018 4:04:04 PM

Installation
Svenska 3
Installation
Innehåll
Se till att alla delar medföljer i produktförpackningen. Om du har frågor om diskmaskinen eller
delarna ska du kontakta ett lokalt Samsung-kundcenter eller din återförsäljare. Diskmaskinens
faktiska utseende kan variera beroende på modell och land.
VAR FÖRSIKTIG
När du har packat upp diskmaskinen ska du hålla förpackningsmaterialet utom räckhåll för barn
för att garantera deras säkerhet.
Installationspaket (medföljer)
FBI (helt inbyggd, DW60M9***BB)
Övre konsoler (2 st.) Ø4 X 12-skruvar
(8 st.)
Skyddslm Fotskruv
Fästen till
inställningsbar panel
(träpanelhållare, 2 st.)
Ø4 X 43-skruvar
(4 st.)
Ø4 X 16-skruvar
(2 st.)
Gummikjol
Plastlock (4 st.)
DW9000M_DD68-00193G-00_SV.indd 3 8/30/2018 4:04:05 PM

Installation
Installation
Svenska4

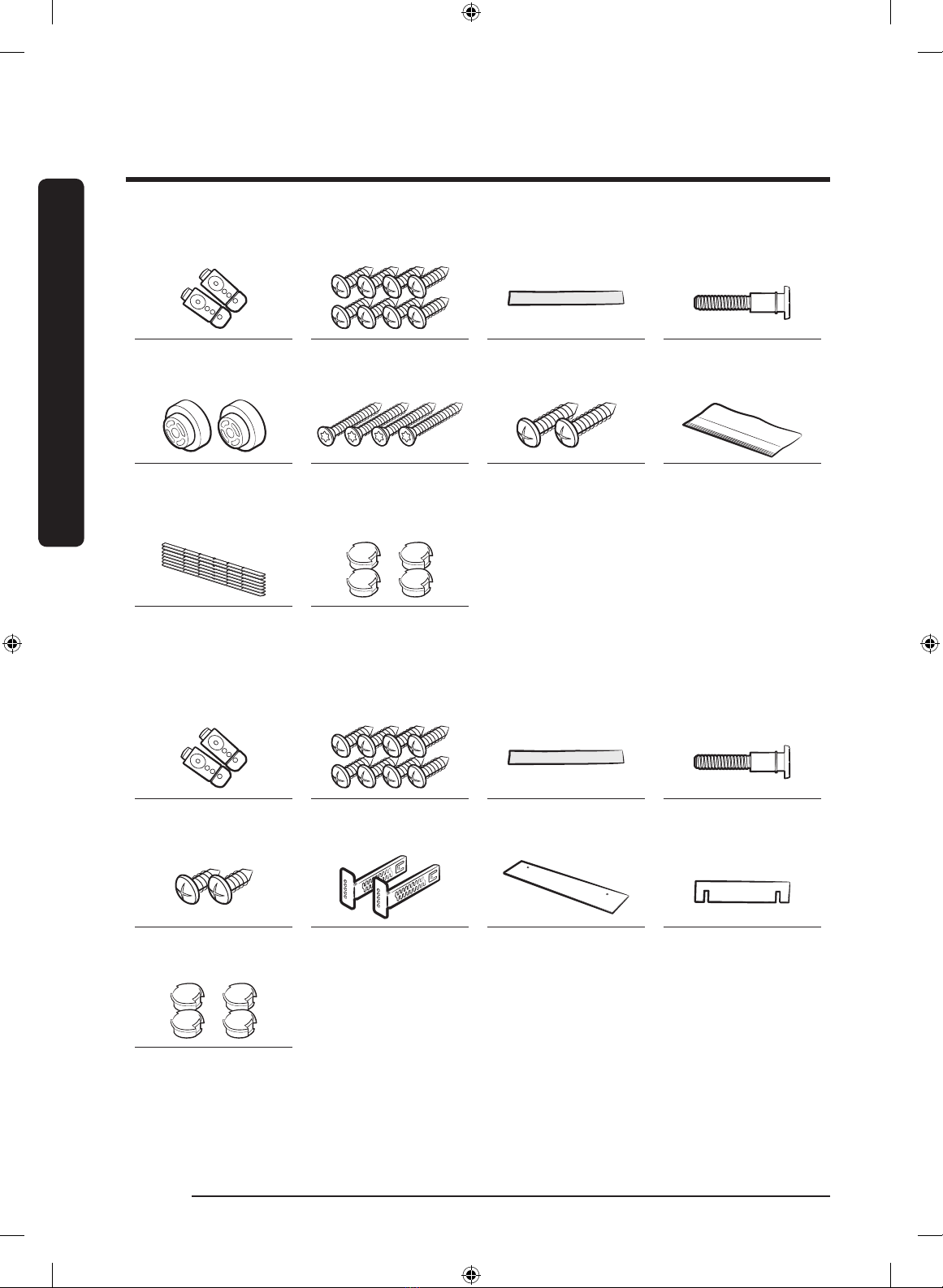

SBI (halvt inbyggd, DW60M9***S*)
Övre konsoler (2 st.) Ø4 X 12-skruvar
(8 st.)
Skyddslm Fotskruv
Fästen till
inställningsbar panel
(träpanelhållare, 2 st.)
Ø4 X 43-skruvar
(4 st.)
Ø4 X 16-skruvar
(2 st.)
Gummikjol
5 mm
trämellanbrickor
(7 st.)
Plastlock (4 st.)
BU (byggd under, DW60M9***U*)
Övre konsoler (2 st.) Ø4 X 12-skruvar
(8 st.)
Skyddslm Fotskruv
Ø4 X 8-skruvar (2 st.) Sparkplåtsfästen
(2 st.)
Sparkplåt Nedre ltisolering
Plastlock (4 st.)
DW9000M_DD68-00193G-00_SV.indd 4 8/30/2018 4:04:05 PM

Installation
Svenska 5

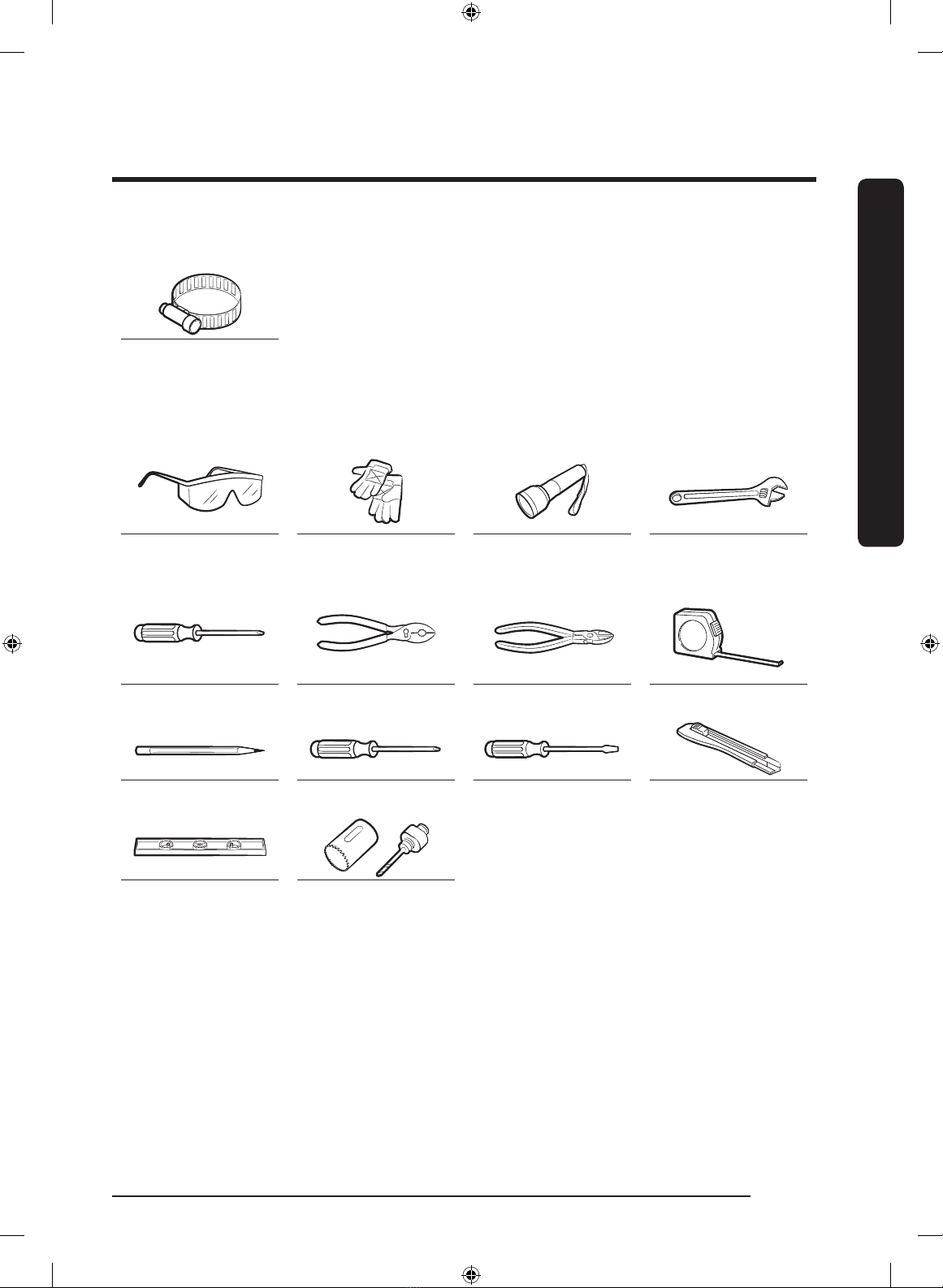

Installationspaket (medföljer inte)
Slangklämma
Verktyg som behövs (medföljer inte)
Skyddsglasögon Handskar Ficklampa Skiftnyckel (22 mm)
för den främre foten
Torx T20 Tång Avbitartång Måttband
Penna Stjärnskruvmejsel Platt skruvmejsel Skärkniv
Nivå Hålsåg
DW9000M_DD68-00193G-00_SV.indd 5 8/30/2018 4:04:06 PM

Installation
Installation
Svenska6
Installationskrav
För att förhindra risk för brand, elstöt eller
personskada ska all kabeldragning och
jordning utföras av en behörig tekniker.
Strömkälla
• En individuell kretsbrytare (220–240 V,
50 Hz) som är kopplad till diskmaskinen.
• Eluttag med en maximal tillåten ström på
16 A (maximal ström för diskmaskinen är
11 A)
VARNING
• Använd inte en förlängningssladd.
• Använd endast den strömkontakt som
medföljer diskmaskinen.
• När installationen är klar ska du kontrollera
att strömkontakten inte är böjd eller
skadad.
Jordning
För permanent jordning måste diskmaskinen
vara korrekt jordad till jordad metall eller
en permanent installation. Jordningsledaren
måste köras med kretsledarna och sedan
kopplas till jorduttaget eller -kabeln på
diskmaskinen.
VARNING
• Anslut inte den jordade kabeln till VVS-
rör i plast, gaslinjer eller varmvattenrör.
Felaktigt anslutna jordningsledare kan leda
till elstötar.
• Modiera inte diskmaskinens strömkontakt.
Om strömkontakten inte passar i uttaget
ska du be att få ett korrekt uttag installerat
av en behörig elektriker.
Vattentillförsel
• Vattenslangen måste ha stöd för
vattentryck mellan 0,05 MPa och 0,8 MPa.
• Vattentemperaturer måste vara lägre än
60 °C.
• En stoppkran med en ⁄" hane måste nnas
installerad på vattenkranen.
Så här minskar du risken för läckage:
• Se till att vattenkranarna är lätta att
komma åt.
• Stäng vattenkranen när diskmaskinen inte
används.
• Kontrollera med jämna mellanrum att det
inte nns några läckage på vattenslangens
kopplingar.
• Stoppa läckage genom att täta
vattenslangens anslutningar med teontejp
eller tätningsmassa.
Aqua Stop
Aqua Stop är en elektrisk komponent som är
utformad för att hindra vattenläckor. Aqua
Stop kopplat till vattenslangen och kapar
automatiskt vattenödet om slangen skadas.
VAR FÖRSIKTIG
• Hantera Aqua Stop försiktigt.
• Vrid eller böj inte vattenslangen som är
ansluten till Aqua Stop. Om Aqua Stop
skadas ska du stänga av vattenkranarna
och dra ut strömkontakten omedelbart.
Kontakta sedan ett lokalt Samsung-
kundcenter eller en behörig tekniker.
DW9000M_DD68-00193G-00_SV.indd 6 8/30/2018 4:04:06 PM

Installation
Svenska 7
Tömning
Om du använder ett tömningssystem som
är kopplat till diskmaskinen ska du ansluta
tömningsslangen till ett tömningssystem
som är mellan 30 cm och 70 cm från
marken. Om tömningsslangen ansluts till ett
tömningssystem som är mer än 80 cm över
jord kan det leda till att det tömda vattnet
rinner tillbaka.
Golv
Av säkerhetsskäl måste diskmaskinen
installeras på ett stabilt golv. Trägolv
kan behöva förstärkas för att minimera
vibrationer. Undvik att installera på mattor
eller mjuka underlag. Mattor och mjuka
underlag kan leda till vibrationer och att
diskmaskinen yttar på sig under användning.
VARNING
Installera inte diskmaskinen på en struktur
som har svagt stöd.
Omgivande temperatur
Installera inte diskmaskinen i ett område som
utsätts för frystemperaturer. Diskmaskinen
har alltid kvar lite vatten i vattenventilen,
-pumpen och -slangen. Om vattnet fryser i
diskmaskinen eller slangarna kan det skada
diskmaskinen och dess komponenter.
Testkörning
När diskmaskinen har installerats ska du
köra Quick-programmet för att säkerställa att
diskmaskinen har installerats korrekt.
DW9000M_DD68-00193G-00_SV.indd 7 8/30/2018 4:04:06 PM

Installation
Installation
Svenska8
Installation steg-för-steg
Installationsproceduren kan variera beroende på modell.
STEG 1 Välja plats
A
B
Välj en plats som uppfyller följande villkor:
• Installationsstället måste ha ett fast golv
som klarar diskmaskinens vikt.
• Installationsstället måste ligga nära
en vask där det är lätt att komma åt
vattentillförsel, tömningssystem och
elkontakt.
• Diskmaskinen ska placeras så att det är
enkelt att fylla på disken.
• Det måste nnas tillräckligt med plats
för diskmaskinens lucka att enkelt kunna
öppnas och erbjuda tillräckligt med plats
bakom diskmaskinen och skåpets sidor.
• Baksidan måste vara fri från hinder.
Installera på en ny plats
Om du installerar diskmaskinen på en ny
plats ska du följa de här anvisningarna
innan du installerar diskmaskinen.
1. Använd en hålsåg för att kapa ett hål
i sidan på skåpet som ligger ned mot
vasken (A).
2. Om basen inuti vasken ligger högre
än köksgolvet och är högre än
anslutningarna på diskmaskinen ska du
göra ett hål i basen inuti skåpet och i
skåpets sida (B).
OBS!
• Om du byter ut en gammal diskmaskin ska du kontrollera så att bentliga anslutningar är
kompatibla med den nya diskmaskinen och byta ut anslutningarna vid behov.
• Du måste eventuellt skära ett hål i motsatt sida på skåpet efter elkontaktens placering.
DW9000M_DD68-00193G-00_SV.indd 8 8/30/2018 4:04:06 PM

Installation
Svenska 9
Skåpets mått
Max. 720
594
575600
598
575
817–875 mm
820–890 mm
53
100 50
OBS!
Kontrollera om avståndet mellan golvet och undersidan av bänkskivan är över
860 mm. Om den är det ska du byta ut den bakre foten mot fotskruven som medföljer
installationspaketet. Mer information hittar du i nästa avsnitt. Om vasken är mindre än
860 mm hoppar du till STEG 3.
DW9000M_DD68-00193G-00_SV.indd 9 8/30/2018 4:04:06 PM

Installation
Installation
Svenska10

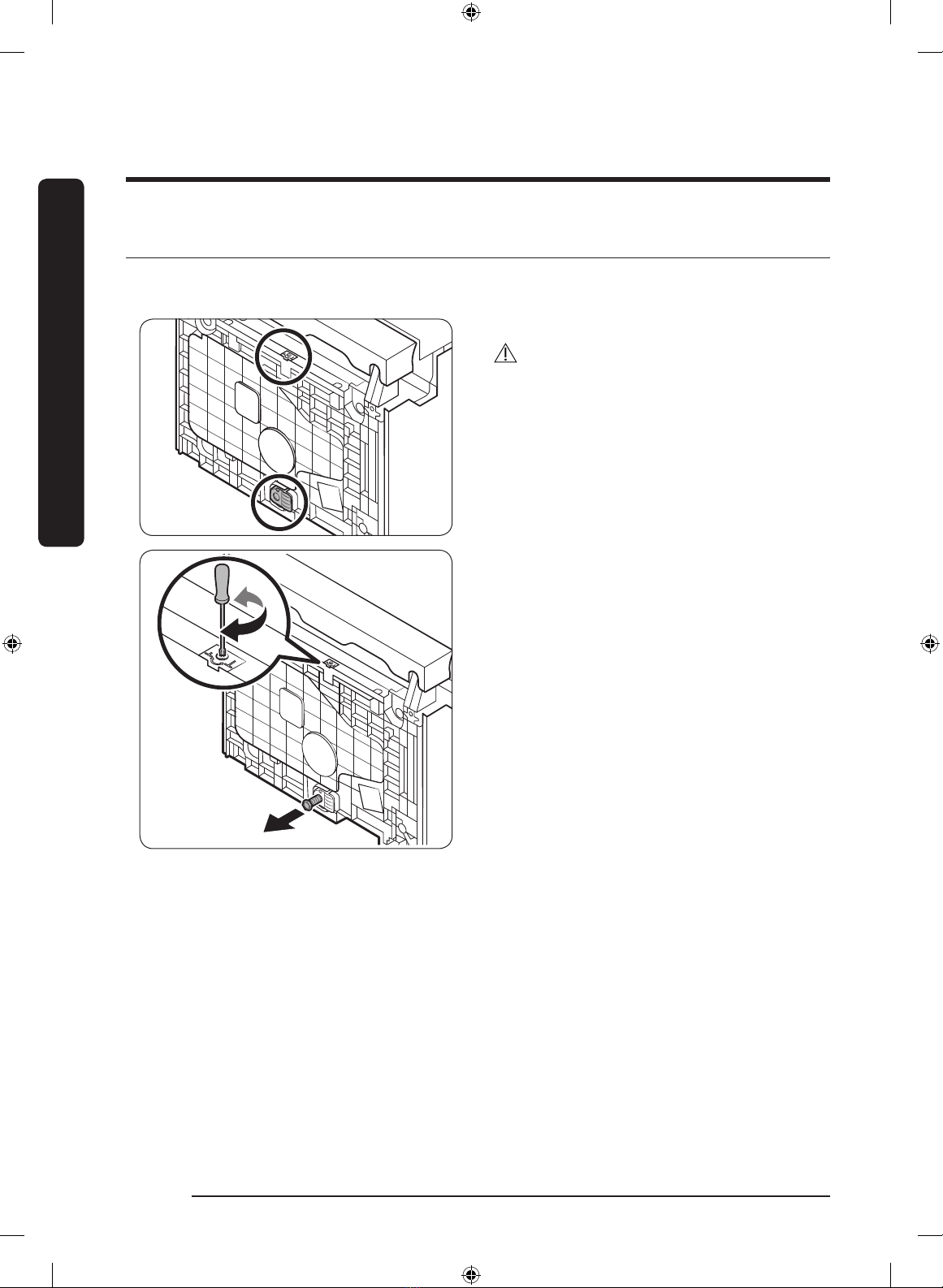

STEG 2 Byta ut den bakre foten
Om avståndet mellan golvet och undersidan av bänkskivan är över 860 mm ska du byta ut den
bakre foten mot fotskruven innan du startar installationen.
1. Lägg ner diskmaskinen på baksidan.
VAR FÖRSIKTIG
Lägg inte ner diskmaskinen på någon av
sidorna. Vatten kan då läcka ut.
2. Leta upp den bakre foten längst ned baktill
på diskmaskinen.
3. Skruva Torx T20-skruvmejseln moturs så
som visas för att ta bort den bakre foten.
DW9000M_DD68-00193G-00_SV.indd 10 8/30/2018 4:04:07 PM

Installation
Svenska 11
4. Leta upp fotskruven i installationspaketet.
För in fotskruven i hålet för den bakre
foten och skruva sedan skruvmejseln
medurs för att dra åt fotskruven.
5. När fotskruven sitter fast vrider du på
den främre foten för att rikta in den med
fotskruven. Finjustering sker i STEG 5.
VAR FÖRSIKTIG
Var försiktig när du yttar diskmaskinen. Dra
inte diskmaskinen över golvet. Det kan skada
den främre foten och fotskruven.
STEG 3 Kontrollera vattenledningen
• Vattenledningens tryck måste ligga mellan 0,05 MPa och 0,8 MPa.
• Se till att vattentemperaturen inte överskrider 60 °C. Vatten varmare än 60 °C kan leda till att
diskmaskinen inte fungerar som den ska.
• Säkerställ att den ingående vattenventilen är frånslagen innan du ansluter den ingående
vattenledningen till diskmaskinen.
DW9000M_DD68-00193G-00_SV.indd 11 8/30/2018 4:04:07 PM

Installation
Installation
Svenska12
STEG 4 Ordna slangarna
1. Rengör köksbänkens undersida.
2. Sätt fast skyddsremsan så som visas på
bilden.
3. Ordna strömkontakten, vattenslangen och
tömningsslangen.
4. Dra dem genom vaskhålet.
VAR FÖRSIKTIG
• Var försiktig så att du inte böjer eller kliver
på strömkontakten eller slangarna.
• Ta inte bort det bruna pappret på
diskmaskinens baksida. Pappret används
för att hålla baksidan ren mot väggen.
DW9000M_DD68-00193G-00_SV.indd 12 8/30/2018 4:04:07 PM

Installation
Svenska 13

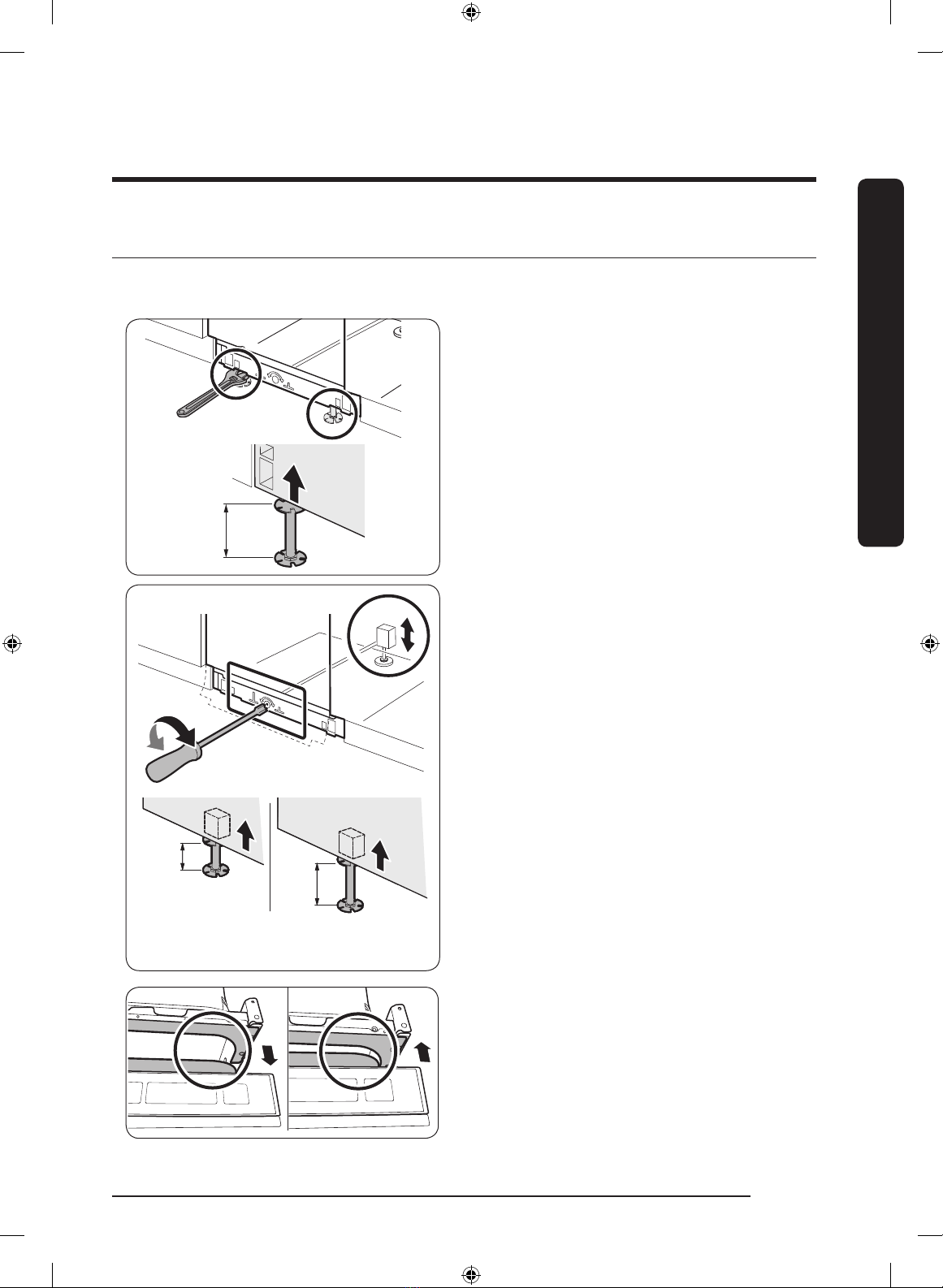

STEG 5 Reglera diskmaskinens nivå
För FBI (helt inbyggda)-modeller går du till STEG 6 och installera den inställningsbara panelen
först. Gå sedan tillbaka till aktuellt steg (STEG 5) och reglera diskmaskinens nivå.
0–60 mm
0–45 mm
45–60 mm
Normal Hög – kök
(Byt till fotskruven)
Du kan justera höjden på diskmaskinen så att
den står plant. Observera att i de här stegen
är diskmaskinen bara inskjuten halvvägs.
1. Använd vattenpasset för att kontrollera att
diskmaskinen står plant.
2. Justera höjden fram med hjälp av en
22 mm skiftnyckel.
• Sänk diskmaskinen genom att vrida foten
moturs.
• Höj diskmaskinen genom att vrida foten
medurs.
3. Justera höjden bak genom att före in Torx
T20-skruvmejseln längst ned i mitten på
diskmaskinen.
• Sänk diskmaskinen genom att vrida
skruvmejseln medurs.
• Höj diskmaskinen genom att vrida
skruvmejseln moturs.
4. När diskmaskinen står plant kontrollerar
du att luckan kan öppnas och stängas som
den ska.
DW9000M_DD68-00193G-00_SV.indd 13 8/30/2018 4:04:07 PM

Installation
Installation
Svenska14

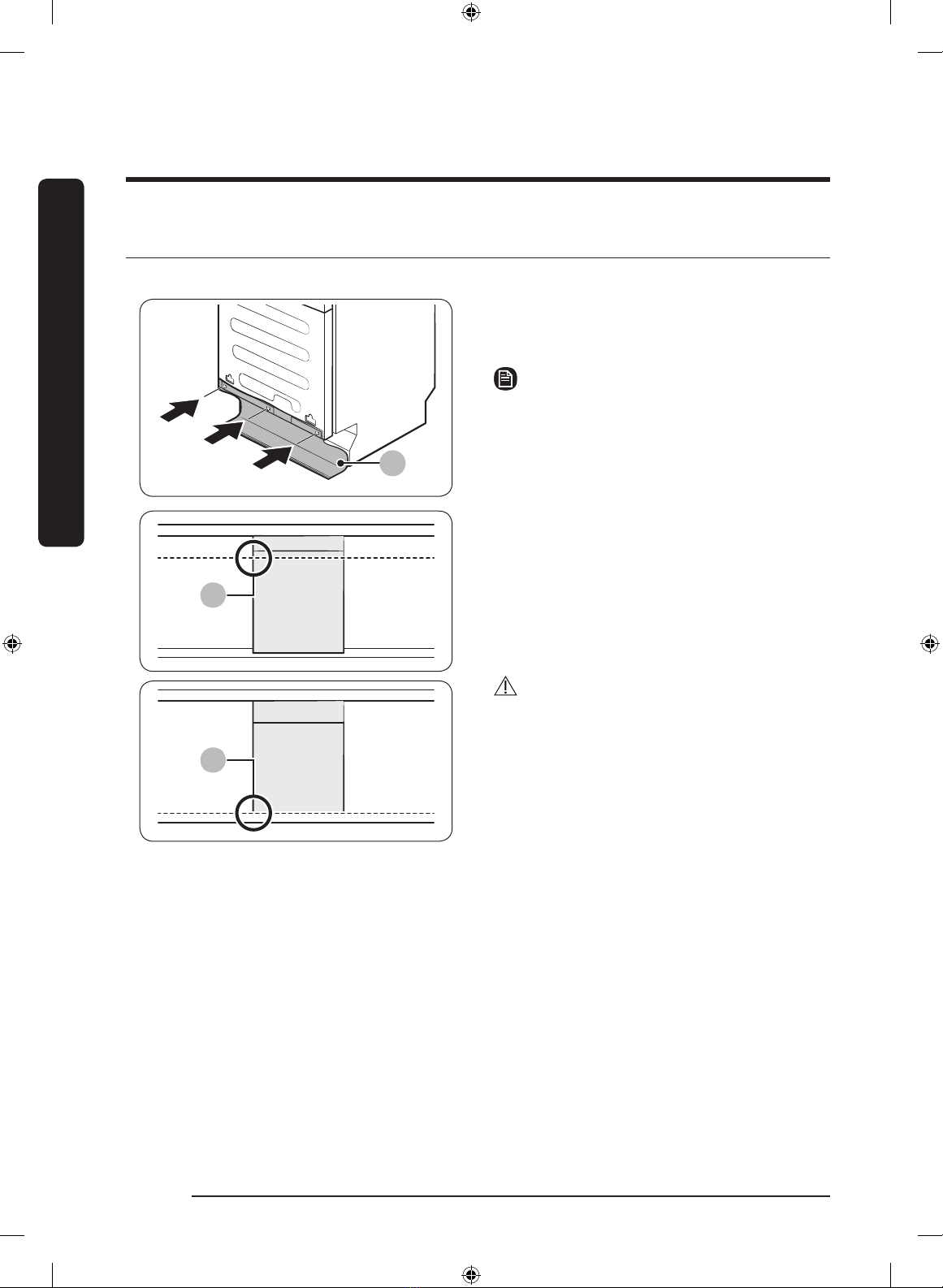

STEG 6 Installera den inställningsbara panelen (endast SBI-/FBI-modeller)
SBI-modeller (halvt inbyggda, DW60M9***S*)
A
1. För in den medföljande gummikjolen (A) i
de 3 hålen längst ned på luckan.
(endast tillämpliga modeller)
OBS!
Om gummikjolen är bredare än diskmaskinen
skär du av kjolen så att den matchar
diskmaskinens bredd.
A
B
2. Välj att rikta in den inställningsbara
panelen med antingen den övre eller nedre
kanten på skåpen.
A. Rikta in den inställningsbara panelen
med den övre kanten på ett skåp.
B. Rikta in den inställningsbara panelen
med den nedre kanten på ett skåp.
VAR FÖRSIKTIG
Observera att installationsmetoden skiljer sig
för A och B.
DW9000M_DD68-00193G-00_SV.indd 14 8/30/2018 4:04:07 PM

Installation
Svenska 15
SBI-modeller (halvt inbyggda, DW60M9***S*)
A
B
max. 115
max. 720
594
3. För in diskmaskinen helt under
köksbänken.

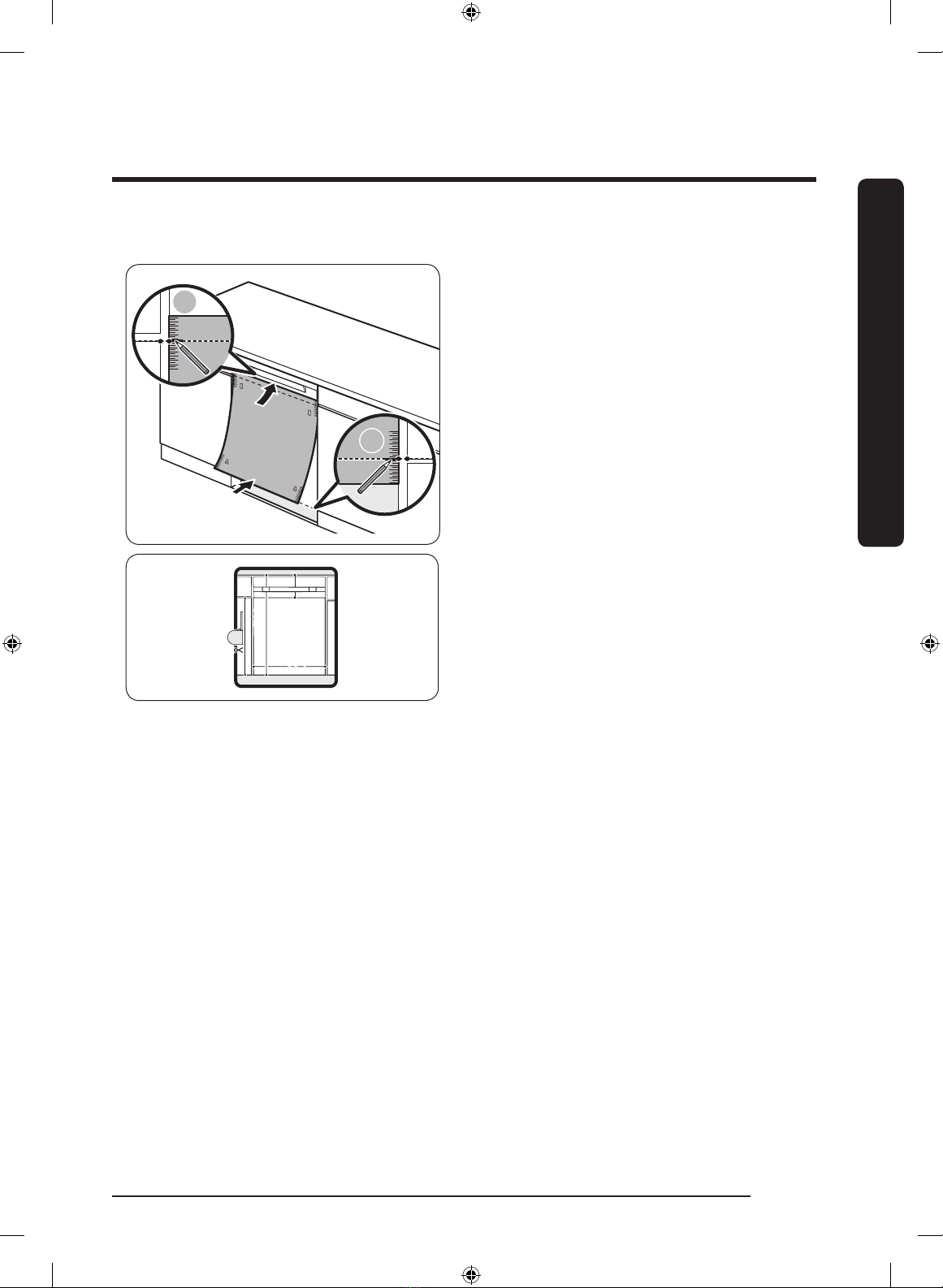

4. Rikta in toppen på installationsmallen med
botten på diskmaskinens luckhandtag.
5. Markera märket enligt inriktningen på
båda sidor om installationsmallen.
• För A: På den övre kanten på ett skåp.
• För B: På den nedre kanten på ett skåp.
DW9000M_DD68-00193G-00_SV.indd 15 8/30/2018 4:04:07 PM

Installation
Installation
Svenska16
SBI-modeller (halvt inbyggda, DW60M9***S*)
B
A
6. Placera installationsmallen på den
inställningsbara panelens baksida.
• För A: Rikta in märkena på
installationsmallen med den övre kanten
på den inställningsbara panelen.
• För B: Rikta in märkena på
installationsmallen med den nedre kanten
på den inställningsbara panelen.
7. Använd genomskinlig tejp för att fästa
installationsmallen tillfälligt på den
inställningsbara panelen.
8. Markera platsen för de 6 skruvhålen
på den inställningsbara panelen enligt
installationsmallen.
OBS!
Baksidan på den inställningsbara panelen
kommer att sitta fast på diskmaskinens lucka.
VAR FÖRSIKTIG
Använd en inställningsbar panel mellan
2,5 och 8 kg.
B
C
B
C
9. Ta bort installationsmallen och dra åt
fästena till den inställningsbara panelen (B)
nära botten med 2 skruvar (C, Ø4 X 16) så
som visas på bilden.
DW9000M_DD68-00193G-00_SV.indd 16 8/30/2018 4:04:08 PM

Installation
Svenska 17
SBI-modeller (halvt inbyggda, DW60M9***S*)
1 bricka
2 brickor
3 brickor
4 brickor 7 brickor
6 brickor
5 brickor
5–9 mm
10–14 mm
25–29 mm
30–34 mm
35–39 mm
15–19 mm
20–24 mm
10. Dra ut diskmaskinen halvvägs från under
köksbänken.
11. Sätt fast en eller era trämellanbrickor
vars totala höjd fyller ut hålrummet mellan
skåpet och kontrollpanelen.
• Hålrummet här är samma som måtten i
steg 5 ovan.
• Placering av och antal mellanbrickor hittar
du i bilderna till vänster.
VAR FÖRSIKTIG
Låt inte trämellanbrickornas totala höjd
överskrida den uppmätta höjdskillnaden.
Annars kanske den inställningsbara panelen
inte passar.
DW9000M_DD68-00193G-00_SV.indd 17 8/30/2018 4:04:09 PM

Installation
Installation
Svenska18
SBI-modeller (halvt inbyggda, DW60M9***S*)
B
12. Håll den inställningsbara panelen och fäst
den i luckan och för in fästena för den
inställningsbara panelen (B) i motsvarande
hål nära luckans botten så som visas på
bilden.
13. Tryck den inställningsbara panelen uppåt
för att xera den.
14. Öppna diskmaskinens lucka och ta bort de
2 skruvarna.
VAR FÖRSIKTIG
Var försiktig när du öppnar luckan. Luckan kan
öppnas och stängas plötsligt om ädringen
inte har justerats korrekt, vilket kan leda till
fysisk skada.
DW9000M_DD68-00193G-00_SV.indd 18 8/30/2018 4:04:09 PM

Installation
Svenska 19
SBI-modeller (halvt inbyggda, DW60M9***S*)
15. Säkra den inställningsbara panelen i
luckan genom att skruva i de 4 skruvarna
(Ø4 X 43).
12345
30˚
16. Se tabellen nedan och justera
ädringsnivån genom att vrida på
ädringsskruven med en Torx T20-
skruvmejsel på diskmaskinens framsida.
• Justera ädringsnivån när luckan är öppen
cirka 30 grader.
• Luckan ska stanna kvar i läget. Den ska
inte falla till öppet läge.
VAR FÖRSIKTIG
Justera inte ädringsnivån när luckan är helt
öppen.
Rekommenderade ädringsnivåer
Nivå Vikt på inställningsbar panel (kg)
Nivå 1-2 2-5
Nivå 2-3 5-6
Nivå 3-4 6-7
Nivå 4-5 7-9
VAR FÖRSIKTIG
Om den inställningsbara panelen väger mer än 9 kg kan luckan falla till öppet läge.
Inställningsbara paneler som väger mer än 9 kg rekommenderas inte.
DW9000M_DD68-00193G-00_SV.indd 19 8/30/2018 4:04:09 PM

Installation
Installation
Svenska20
FBI-modeller (helt inbyggda)
A
1. För in den medföljande gummikjolen (A) i
de 3 hålen längst ned på luckan.
(endast tillämpliga modeller)
Ø2
10~12
2. Placera installationsmallen på den
inställningsbara panelens baksida och fäst
den tillfälligt med hjälp av genomskinlig
tejp. Observera att baksidan på den
inställningsbara panelen kommer att sitta
fast på diskmaskinens lucka.
VAR FÖRSIKTIG
• Den inställningsbara panelens
övre kant måste vara inriktad med
installationsmallens övre kant.
• Använd en inställningsbar panel mellan
4 och 9 kg.
3. Markera 6 punkter enligt
installationsmallen.
B
C
B
C
4. Ta bort installationsmallen och dra åt
fästena till den inställningsbara panelen (B)
längst upp med 2 skruvar (C, Ø4 X 16) så
som visas på bilden.
DW9000M_DD68-00193G-00_SV.indd 20 8/30/2018 4:04:10 PM
