안전을 위한 주의사항
표기법
인체에 대한 상해나 재산상의 피해를 방지하기 위한 내용이므로 반드시 지켜서 사용하세요.
경고 / 주의 내용
이 표시를 무시하고 취급하면 사람이 사망하거나 중상을 입을 가능성이 있고, 물질적 손해가 발생
할 수 있다는 내용을 표시하고 있습니다.
표시의 내용
금지를 나타냅니다. 반드시 지켜야 할 것을 나타냅니다.
분해 금지를 나타냅니다. 전원 플러그를 콘센트에서 반드시 분리할 것을 나타냅니다.
접촉 금지를 나타냅니다. 감전 예방을 위한 접지를 나타냅니다.
전원 관련
z모니터를 장시간 사용치 않을 경우에는 절전 모드(DPM)로 동작하도록 PC를 설정하시기
바랍니다.
z화면보호기를 동작시킬 경우는 움직이는 동화상 모드로 설정하시기 바랍니다.
본 이미지는 참조용으로, 경우에 따라 다를 수 있습니다.
손상된 전원선이나 플러그, 헐거운 콘센트는 사용하지 마세요.
z감전, 화재가 발생할 수 있습니다.
전원선 부분을 잡아당겨 빼거나 젖은 손으로 플러그를 만지지 마세요.
z감전, 화재가 발생할 수 있습니다.
안전을 위한 주의사항
표기법
전원 관련
설치 관련
청소 및 사용
기타
전원 설치 안내서
제품 설명
구성품
각부의 명칭
Mechanical Layout
제품 연결 및 사용
받침대 설치
케이블 연결
소프트웨어 설치 및 사용
MagicInfo 설치
MDC
MagicInfo
화면조정
입력
화면
[ PC / BNC /DVI]
화면
[외부입력 / S-영상 / 컴포넌
트 모드 / HDMI]
음향
설정
Multi Control
직접 기능
MagicInfo
문제발생시 해결방안
모니터 자체 진단
확인해 보세요
궁금해요
제품규격
제품 사양
절전 기능
표준신호모드표
서비스 안내 및 기타
서비스센터 안내
최상의 화질을 즐기시려면
제품 정보
(잔상 방지 안내문)
부가 정보
고객등록
폐 전자제품 처리 안내
용어설명 및 기타
저작권

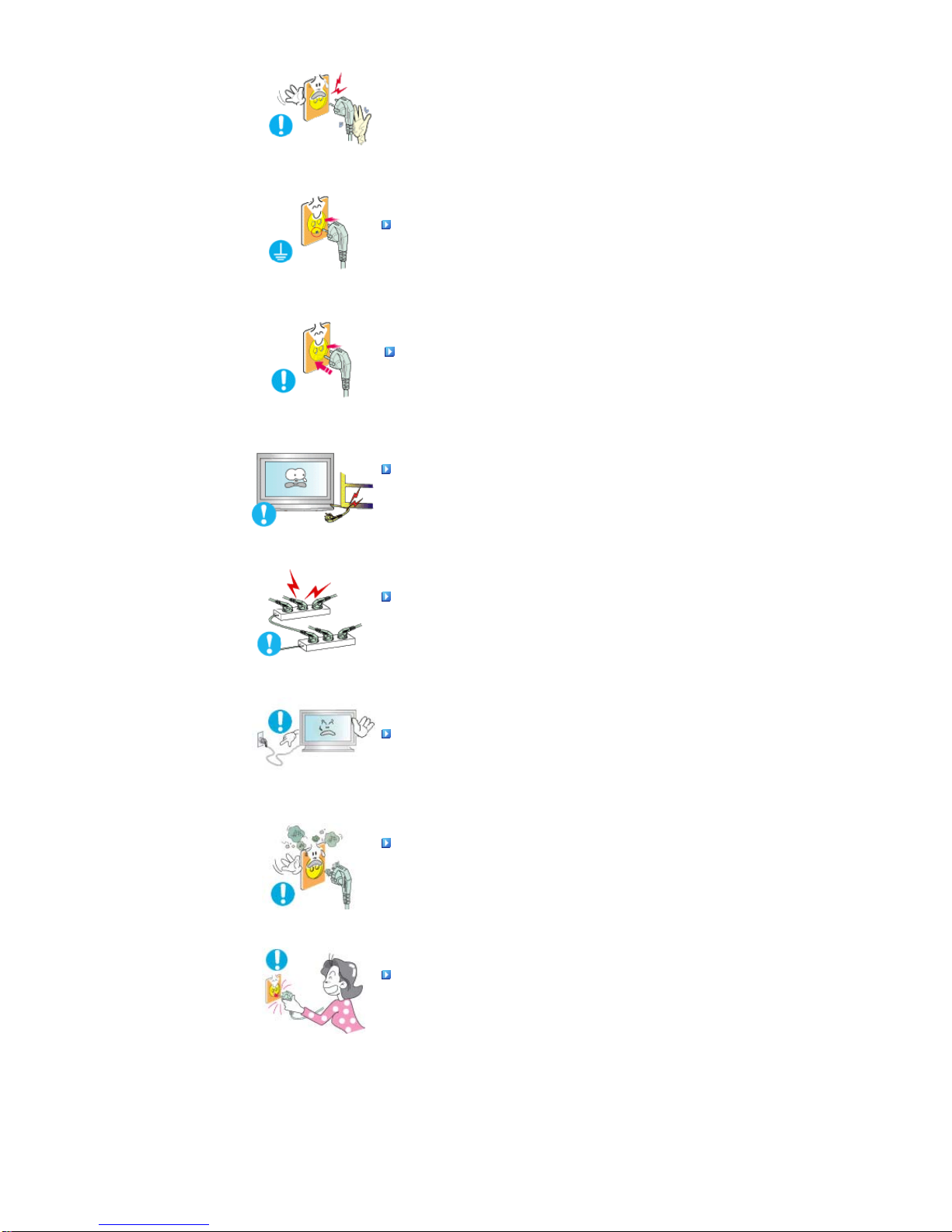

반드시 접지가 된 콘센트에 전원 플러그를 연결하십시오.
z전기적 쇼크(감전) 및 상해를 입을 수 있습니다.(절연1종기기에 한함)
전원 플러그가 흔들리지 않도록 안쪽 끝까지 정확히 꽂아 주세요.
z접속이 불안전한 경우는 화재의 원인이 됩니다.
전원 플러그 및 전원선을 무리하게 구부리거나, 무거운 물건에 눌려 망가지
지 않도록 하십시오.
z감전, 화재가 발생할 수 있습니다.
한 개의 콘센트에 여러 개의 연장 콘센트나, 전원 플러그를 연결하여 사용
하지 마세요.
z화재의 위험이 있습니다.
모니터 사용 중에 전원 코드를 제거하지 마세요.
z분리할 때 발생하는 전기충격으로 모니터가 손상될 수 있습니다.
전원플러그의 핀과 접촉부에 먼지가 쌓인상태로 사용하지 마세요.
z전원 플러그의 핀과 접촉 부분에 먼지가 묻어 있으면 마른 천으로 잘 닦아
주세요.
z감전, 화재의 위험이 있습니다.
전원 플러그를 콘센트에서 분리할 때에는 반드시 플러그를 잡고 분리해주
세요.
z감전, 화재가 발생할 수 있습니다.

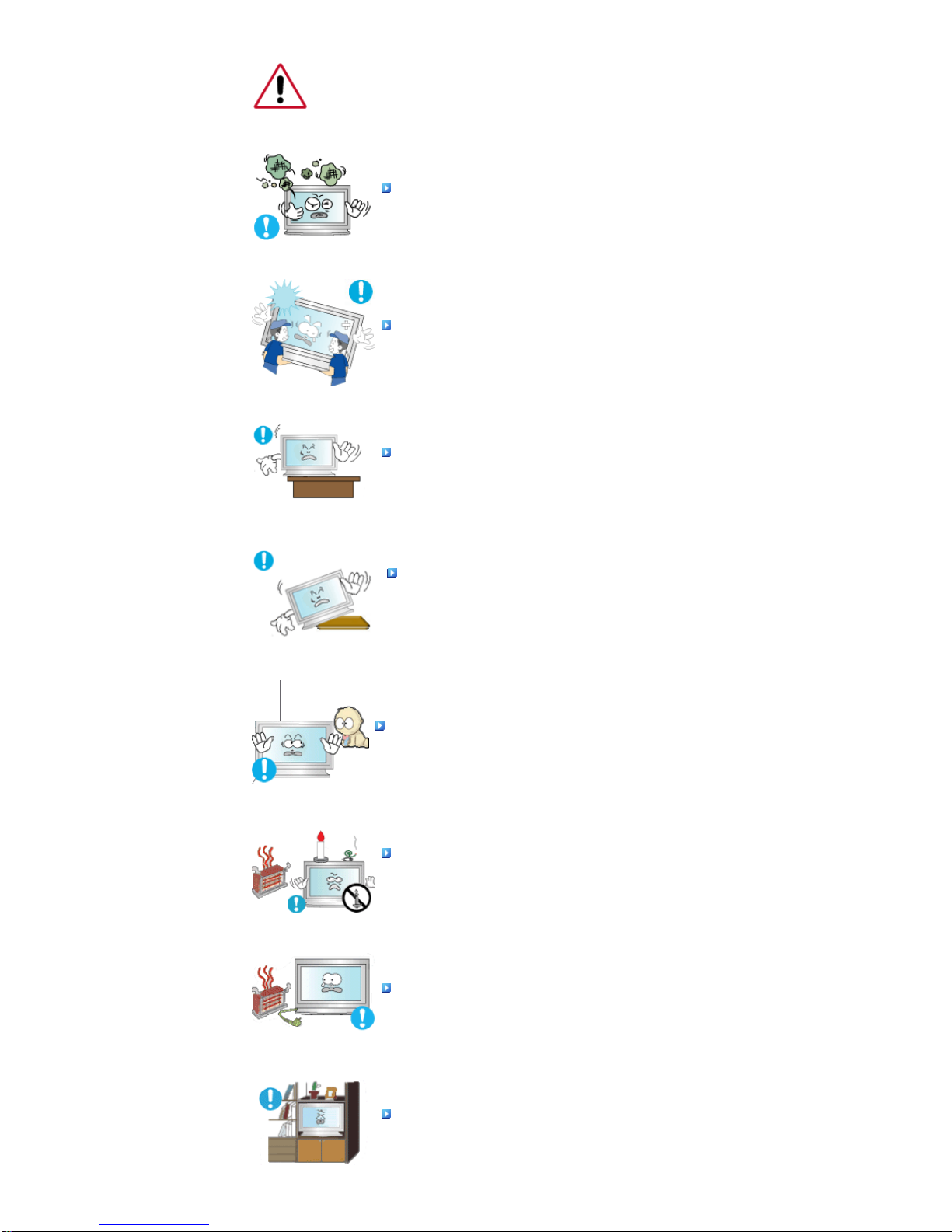

설치 관련
일반 사용 조건이 아닌 특수한 장소†에 설치된 제품은 주변 환경의 영향으로 심각한 품질 문제가
발생할 수 있으므로 설치 전 반드시 당사 서비스 엔지니어에게 확인 후 설치 바랍니다.

†미세먼지가 많이 발생하는 곳, 화학물질을 사용하는 곳, 온도가 너무 높거나 낮은 곳, 습기가 많은
곳, 장시간 연속적으로 사용하는 공항, 역 등의 장소 등

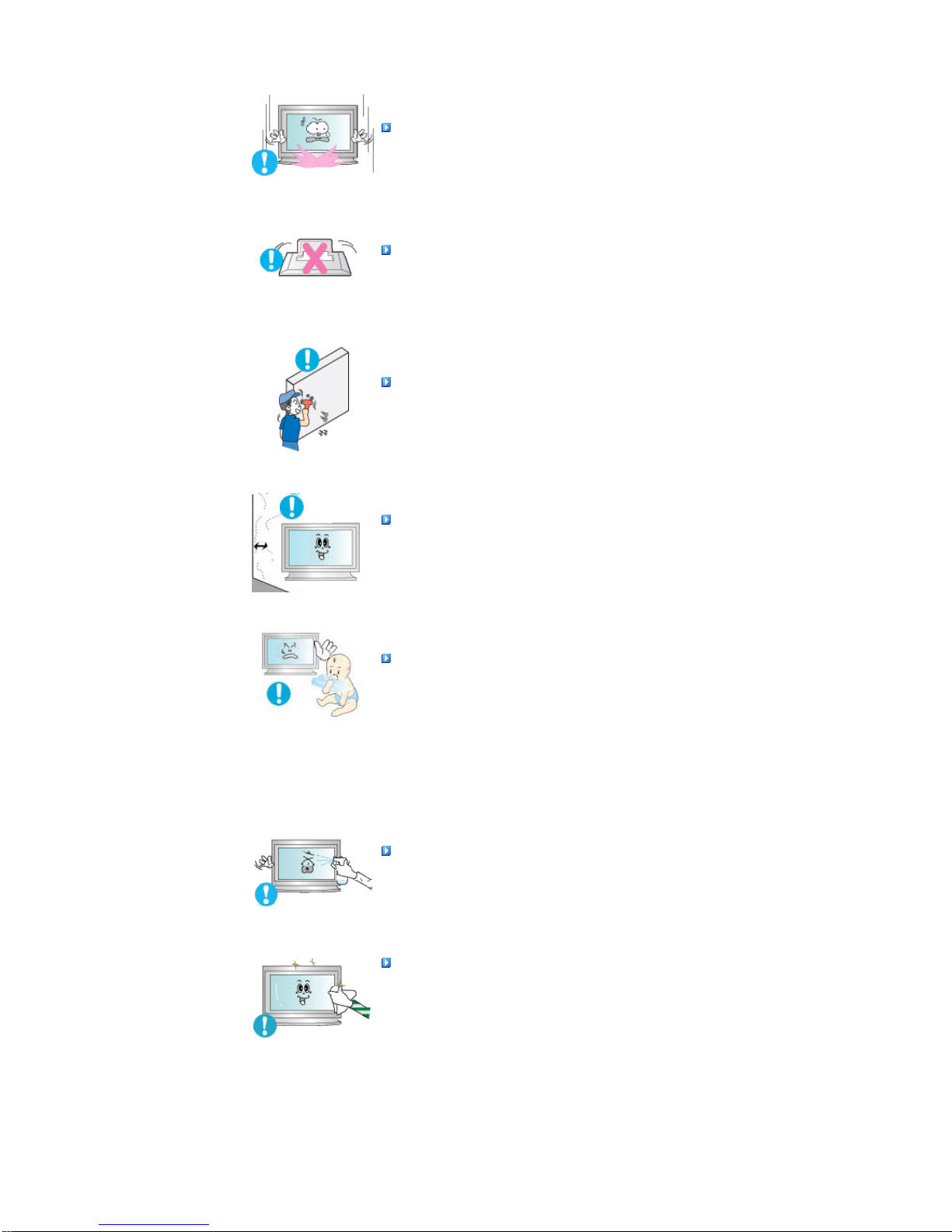

습기 또는 먼지가 많은 곳에는 설치하지 마세요.
z내부로 들어가면 감전, 화재의 위험이 있습니다.
제품을 이동 시 떨어뜨리지 마세요.
z고장 및 상해를 입을 수 있습니다.
장식장 또는 선반 위에 설치할 때 모니터 받침대의 앞쪽 끝부분이 밖으로
나오지 않도록 하세요.
z제품낙하로 인한 고장 및 상해를 입을 수 있습니다.
불안전한 곳이나 제품보다 작은 받침대 위에 설치하지 마세요.
z어린이가 놀다가 건드리면 제품이 떨어져 어린이가 다칠 수 있습니다.
수평으로 안정된 곳에 설치하세요.
마루 위에 설치하지 마세요.
z어린이가 넘어뜨릴 수 있습니다.
촛불, 모기향, 담뱃불 등을 제품 위에 올려놓거나 열기구와 가까운 곳에 설
치하지 마세요.
z화재의 위험이 있습니다.
전원선을 열기구 근처에 근접하지 않도록 하세요.
z전원선의 피복이 녹아서 화재, 감전의 원인이 될 수 있습니다.
책장이나 벽장 등 통풍이 나쁜 협소한 장소에 제품을 설치하지 마세요.
z내부 온도 상승으로 인한 화재의 원인이 될 수 있습니다.

제품을 놓을 때 살며시 놓으십시오.
z고장 및 상해를 입을 수 있습니다.
제품 앞면을 바닥에 놓지 마세요.
zTFT-LCD 표면이 손상될 수 있습니다.
벽걸이 부착 공사는 전문업체에 맡기십시오.
z비전문가에 의한 공사로 상해를 입을 수도 있습니다.
z반드시 지정된 붙박이 장치를 사용하십시오.
제품설치 시 벽면으로 부터 일정거리 이상을 두어 통풍이 잘 되도록 하세
요.
z제품 내부의 온도 상승으로 인하여 구성부품의 수명 및 성능에 영향이 있을
수 있습니다.
제품을 포장하는 비닐 포장지는 아이들의 손이 닿지 않도록 보관하세요.
z포장비닐은 아이가 잘못하여 사용할 경우 질식의 우려가 있습니다.
z어린이가 가지고 놀지 못하게 하세요.
청소 및 사용
모니터 외관을 깨끗이 하시려면,
모니터 외관에 직접 세척제를 뿌리지 마세요.
z직접 분사하실 경우 기구물 변색, 갈라짐, LCD 패널면의 벗겨짐 등이
발생할 확률이 그렇지 않을 경우에 비해 매우 높아지게 됩니다.
부드러운 천에 반드시 "추천 세척제"를 묻힌 후 닦아주십시오.
z부득이 당사 추천 세척제 사용이 어려울 경우에는 사용하고자 하는 세척제
를 물과 1:10 비율로 희석하여 사용해 주시기 바랍니다.
z당사 추천 세척제는 인터넷 홈페이지를 방문하시면 확인할 수 있습니다.
http://www.sec.co.kr/monitor > 고객지원 > 제품별 FAQs > 컴퓨터 & 주변기
기 (모니터) > 제목 창에 "세척"을 적고 조회하시면 관련 내용을 보실 수가
있습니다.

전원 플러그의 핀과 접촉 부분에 먼지가 묻어 있으면 마른 천으로
잘 닦아 주십시오.
z감전, 화재의 위험이 있습니다.
청소를 할 때에는 반드시 전원선을 빼 주세요.
z감전, 화재의 원인이 됩니다.
제품을 청소할 때에는 전원선을 빼고 부드러운 마른 헝겊으로
닦아주세요.
z왁스, 벤젠, 알코올, 신나, 모기약, 방향제, 윤활제, 세정제 등의 화학약품을
사용하지 마세요.
기타
사용자 임의로 절대 분해수리, 개조하지 마세요.
z감전, 화재가 발생할 수 있습니다.
z수리가 필요할 때는 서비스센터로 연락하세요.
모니터에서 이상한 소리, 연기가 나면 즉시 전원 플러그를 빼고
서비스센터로 연락하세요.
z감전, 화재가 발생할 수 있습니다.
기름, 연기, 습기가 많은 곳, 물(빗물)이 튀는 곳, 차량에 설치하지
마세요.
z화재나 감전사고의 원인이 됩니다.
z특히 눈, 비 등이 내리는 옥외나 물가에서의 사용은 가급적 삼가십시오.

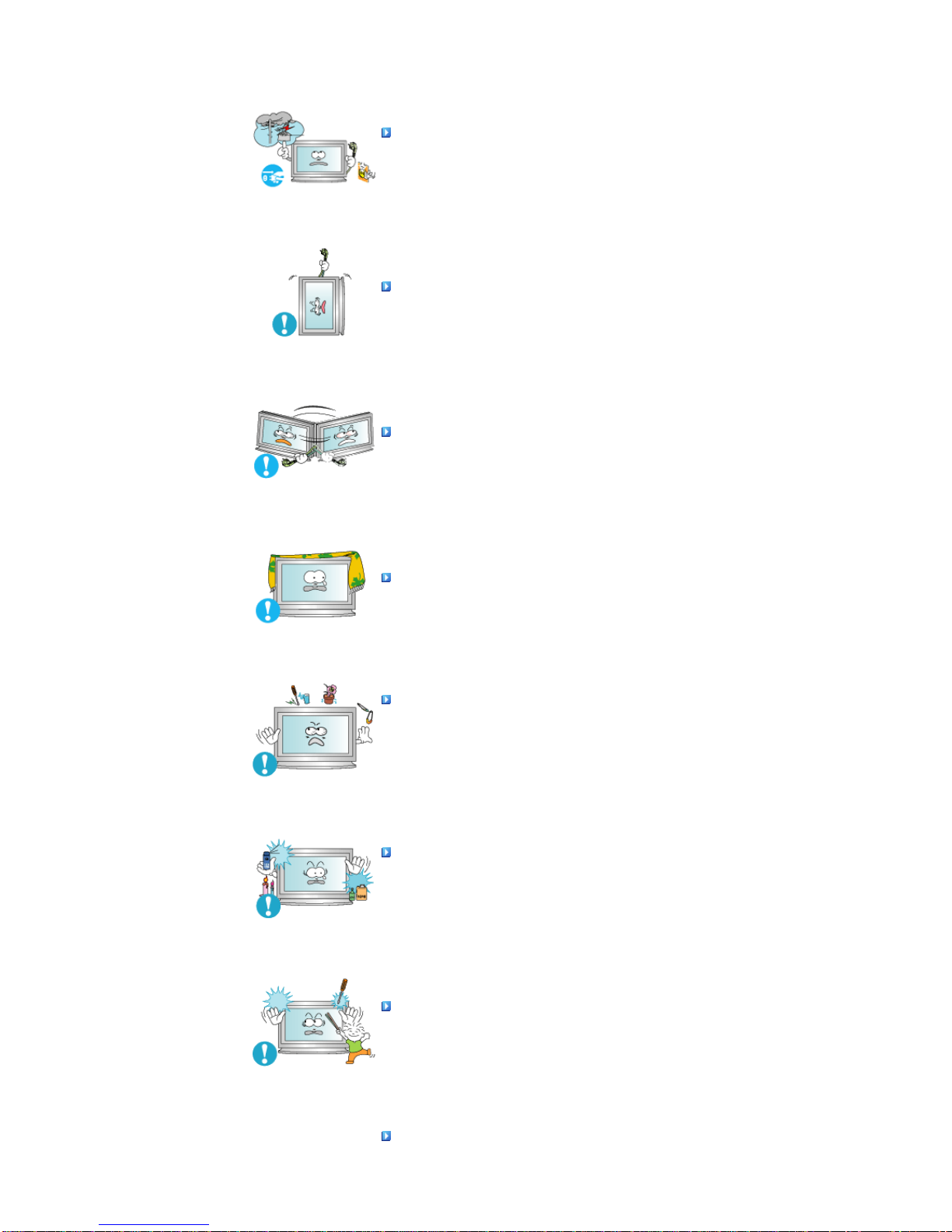

떨어뜨리거나 케이스가 파손된 경우에는, 제품의 전원을 끄고 전원
플러그를 빼고 서비스센터로 연락하세요.
z그대로 사용하면 화재, 감전의 원인이 됩니다.

천둥, 번개가 치거나 집을 비우는 등 오랜 시간 사용하지 않을 때는
전원 플러그를 빼주십시오.
z이상동작으로 감전, 화재가 발생할 수 있습니다.
모니터의 전원선이나 신호 케이블만 잡고 이동 및 잡아끌지 마세요.
z케이블 손상으로 고장 및 감전, 화재가 발생할 수 있습니다.
전원선이나 신호 케이블만 잡고 모니터를 전후, 좌우로 움직이지 마세요.
z케이블 손상으로 고장 및 감전, 화재가 발생할 수 있습니다.
통풍구를 커버로 덮지 마세요.
z통풍이 잘 안 되면 고장 및 화재가 발생할 수 있습니다.
모니터 위에 물이 담긴 그릇, 약품, 작은 금속류 등을 올려놓지 마세요.
z화재나 감전사고의 원인이 됩니다.
z제품 내부에 이물질이 들어갔을 경우 전원 플러그를 빼고 서비스센터로
연락하세요.
가연성 스프레이, 인화성 물질 등을 제품과 가까운 곳에서 사용하거나
보관하지 마세요.
z감전 및, 화재, 인체 상해를 입을 수 있습니다.

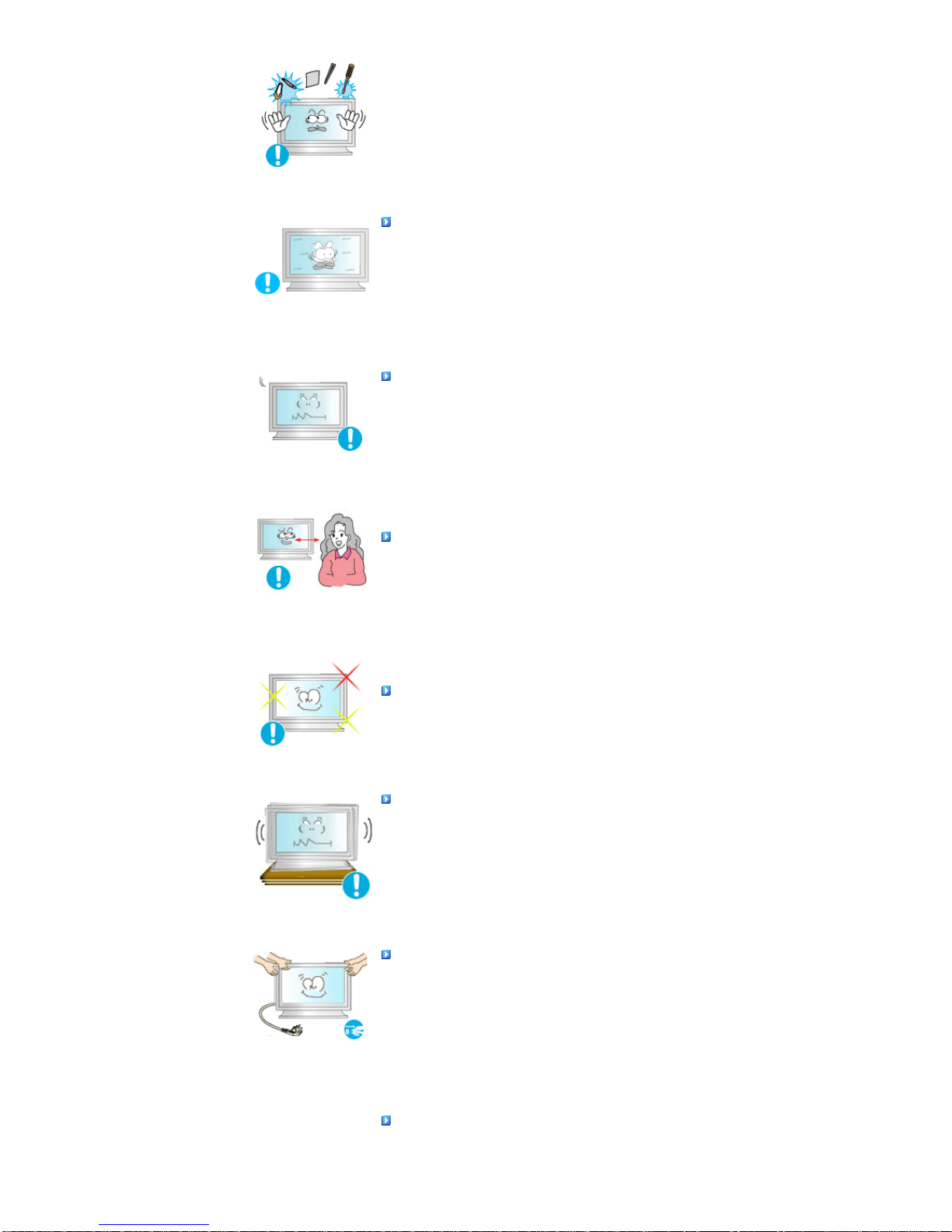

모니터 외부 구멍으로 쇠붙이(젓가락, 철재류) 등을 넣지 마세요.
특히 어린이들에게 주의시켜 주십시오.
z감전 및, 화재, 인체 상해를 입을 수 있습니다.
제품 통풍구나 헤드폰, A/V 단자에 젓가락, 철사, 송곳 등의
금속물이나, 종이, 성냥 등의 불에 타기 쉬운 물건을 집어넣지 마세요.

z감전, 화재가 발생할 수 있습니다. I제품 내부에 물 또는 이물질이
들어갔을 경우 반드시 기기 본체의 전원을 끄고 전원플러그를
콘센트에서 뺀 후 서비스 센터로 연락하세요.
장시간 고정된 화면으로 사용시 잔상 또는 얼룩불량이 발생할
수도 있습니다.
z모니터를 장시간 사용치 않을 경우에는 절전 모드나 화면보호기를
움직이는 동화상 모드로 설정하시기 바랍니다.
해상도 및 주파수를 제품에 맞게 설정해서 사용하십시오.
z시력이 나빠질 수 있습니다.
70형 (177 cm 화면) - 1920 x 1080
82형 (207 cm 화면) - 1920 x 1080
모니터 화면을 너무 가까이에서 지속적으로 사용하면 시력이
나빠질 수 있습니다.
모니터를 1시간 사용 후 5분 이상 눈의 휴식을 가지십시오.
눈의 피로를 덜어 줍니다.
흔들리는 선반이나 경사진 장소 등 불안정한 장소 및 진동이
심한 곳은 사용하지 마세요.
z제품낙하로 인한 고장 및 상해를 입을 수 있습니다. 진동이 많은
곳에서 사용하면 제품의 수명이 짧아지거나 화재의 원인이
될 수 있습니다.

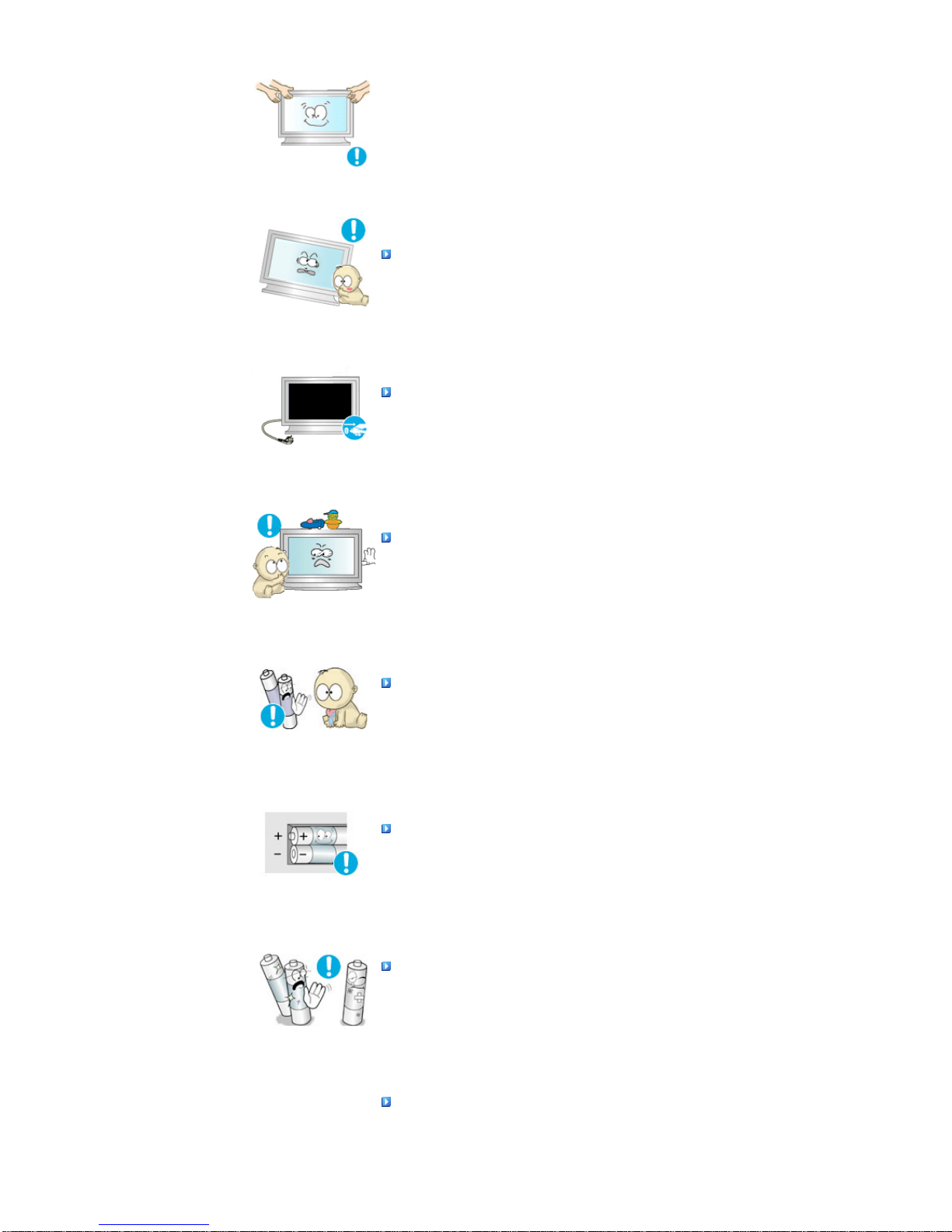

모니터를 옮기는 경우에는 반드시 전원을 끄고 전원 플러그를
콘센트로부터 빼 주세요. 또한, 안테나선, 타 기기 연결선 등
외부의 접속코드를 뺀 것을 확인한 후에 옮겨주세요.
z연결선을 빼지 않은 상태로 옮길 경우 선이 손상되어 화재, 감전의
원인이 될 수 있습니다.
제품을 들어서 운반할 때에는 2명 이상이 안전하게 운반하세요.
z제품 낙하시 고장 및 상해를 입을 수 있습니다.

어린이가 제품에 매달리거나 위에 올라가지 않도록 하세요.
z제품이 쓰러지면 다치거나 사망할 수 있습니다.
제품을 오랜 시간 사용하지 않을 때에는 전원선을 빼 주세요.
z먼지가 쌓여 발열, 발화 및 절연 열화에 의한 감전, 누전 화재의 원인이 될
수 있습니다.
제품 위에 어린아이가 좋아하는 장난감, 과자 등 물건을 올리지 마세요.
z어린이가 장난감, 과자 등을 내리려고 제품에 매달리다 물건이 떨어지거나
제품이 넘어져 다치거나 사망할 수 있습니다.
리모컨에 사용하고 있는 건전지를 뺄 경우에는 어린이가 잘못하여 먹지 않
도록 해 주세요.
z만일 어린이가 먹은 경우에는 즉시 의사와 상담하세요.
건전지 교체시엔 극성(+,-)에 맞게 끼우세요.
z극성이 맞지 않으면, 건전지의 파열 또는 내부액 누설에 의해 화재, 부상을
당하거나 주위를 오염(손상)시킬 수 있습니다.
건전지는 지정된 규격품을 사용하고, 새 건전지와 사용하던 건전지를 혼용
하여 사용하지 마세요.
z건전지의 파열 또는 내부액 누설에 의해 화재, 부상을 당하거나 주위를 오
염(손상)시킬 수 있습니다.
충전지를 포함한 폐 건전지는 일반 쓰레기와 분리하여 재활용 수거되야 합
니다.
z사용한 건전지, 충전지는 가까운 지역 재활용 센터나 건전지, 충전지를 취급
하는 대리점에서 처리하시면 됩니다.

전원 설치 안내서
z지시 사항을 위반할 경우 사람이 사망하거나 중상을 입을 가능성이 있고, 화재 발생이 예상
되는 내용입니다.
전원 설치 안내서
z제품 설치 전, 설치 장소의 전원 사용 조건을 반드시 확인하세요.
제품 에 사용되는 소비전류/전력보다 낮은 전원 환경 (전원선,전원 콘센트,차단기 등)에 제품을 설치하려
면, '정격용량' 표에 맞는 별도의 전원을 설치하세요.
별도의 전원 설치 비용은 소비자 부담입니다.
z멀티 탭 (멀티 콘센트)에 연결 하지 말고 반드시 전용 전원에 연결 하세요.
부득이 하게 멀티 탭 을 사용 할 경우, '정격 용량'에 표시된 소비 전류를 참조하여 멀티 탭 에 연결된 제품
들의 소비전류보다 높은 허용 전류 규격을 갖는 멀티 탭을 사용하세요.
z제품 전용 전원 연 장 선 을 사용 할 경우에는 대용량 전원 선 을 사용하세 요.
12. 5 A 이상의 허용 전류를 갖 는 전원선을 사용하세요.
전원 플러그 / 코드 / 기기 연결 장치(;Appliance Coupler) 의 정격 전류
z12. 5 A 이상의 전원선을 사용하세요.
참고
•케이블 안전규격 참조
zUL 규격 - 14AWG급 이상 사용
zKS 규격 - 20.SQ급 이상 사용
zIEC 규격 - 2.5SQ급 이상 사용
정격 용량 ( 82인치 기준 소비전력 측정값)
입력 전압 / 주파수 소비 전류(A) 소비 전력(W) 출력 전력(W)
100 V / 50 Hz 9.649 971 12.75 (Max Audio output power)
240 V / 50 Hz 3.864 918 12.75 (Max Audio output power)
100 V / 60 Hz 9.659 970 12.75 (Max Audio output power)
240 V / 60 Hz 3.891 919 12.75 (Max Audio output power)
90 V / 50 Hz 10.447 945 1.59 (1/8 W of Max output power)
100 V / 50 Hz 9.260 933 1.59 (1/8 W of Max output power)
240 V / 50 Hz 3.766 898 1.59 (1/8 W of Max output power)
254 V / 50 Hz 3.555 886 1.59 (1/8 W of Max output power)
90 V / 60 Hz 10.483 945 1.59 (1/8 W of Max output power)
100 V / 60 Hz 9.281 933 1.59 (1/8 W of Max output power)
240 V / 60 Hz 3.754 889 1.59 (1/8 W of Max output power)
254 V / 60 Hz 3.572 886 1.59 (1/8 W of Max output power)
© 1995~2007 SAMSUNG. ALL Rights Reserved

제품에 따라 색상 및 형상이 다를 수 있으며 규격내용은 성능개선을 위해 예고없이 변경될 수 있습니다.
제품 설명

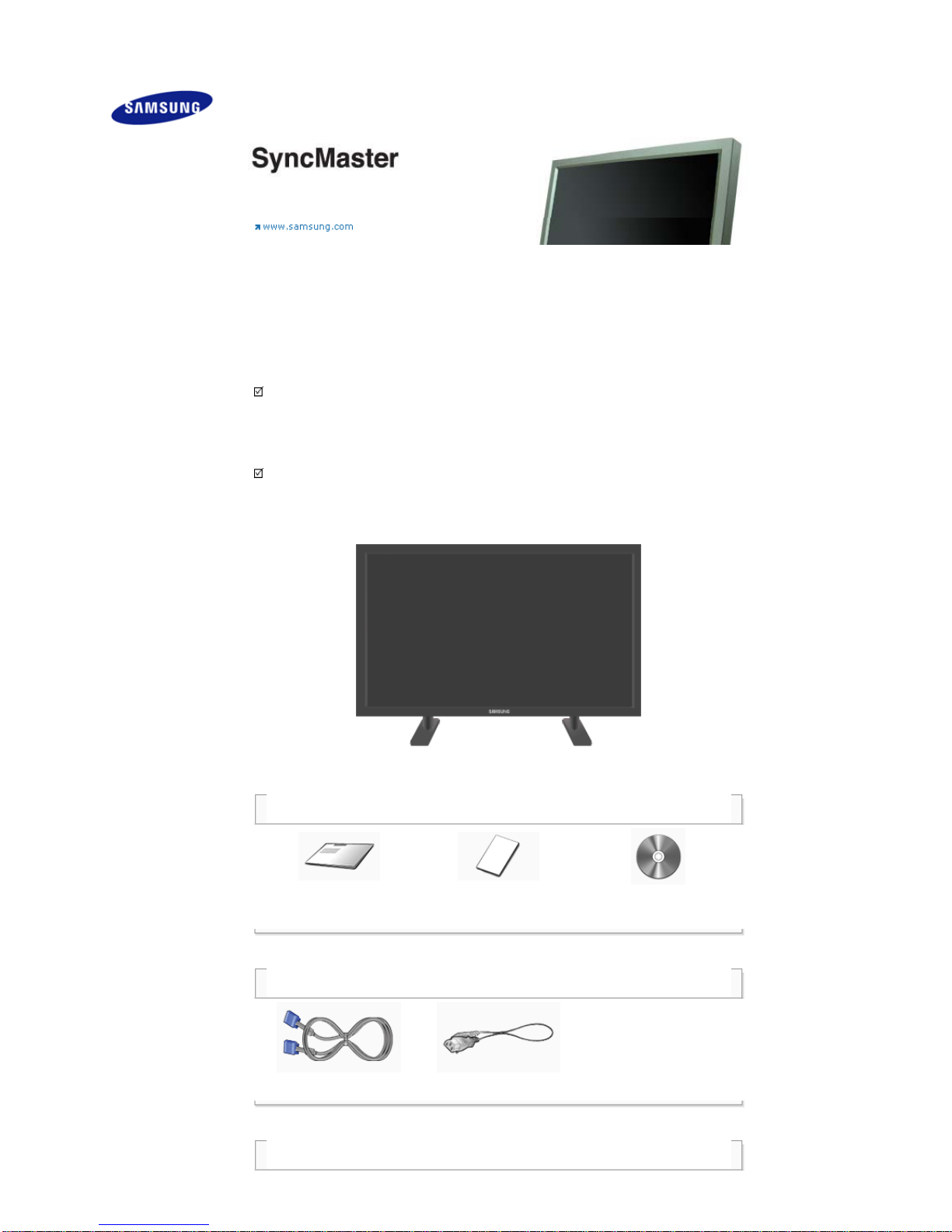

구성품
참고
•구성품이 모두 들어 있는지 확인한 후 누락된 제품이 있으면 구입한 대리점으로 연락해 주세요.
구성품 이외의 별매품을 구입하시려면 서비스센터로 연락하세요.
참고
•본 기기는 바닥에 설치하는 형태(Floor standing type)가 아닙니다.
LCD Display
안내서
모니터 설치안내서 제품 보증서 MDC, MagicInfo, 설치 및 사용
자 설명서
케이블
D-Sub(15 Pin) 연결 케이블 전원선
기타
안전을 위한 주의사항
표기법
전원 관련
설치 관련
청소 및 사용
기타
전원 설치 안내서
제품 설명
구성품
각부의 명칭
Mechanical Layout
제품 연결 및 사용
받침대 설치
케이블 연결
소프트웨어 설치 및 사용
MagicInfo 설치
MDC
MagicInfo
화면조정
입력
화면
[ PC / BNC /DVI]
화면
[외부입력 / S-영상 / 컴포넌
트 모드 / HDMI]
음향
설정
Multi Control
직접 기능
MagicInfo
문제발생시 해결방안
모니터 자체 진단
확인해 보세요
궁금해요
제품규격
제품 사양
절전 기능
표준신호모드표
서비스 안내 및 기타
서비스센터 안내
최상의 화질을 즐기시려면
제품 정보
(잔상 방지 안내문)
부가 정보
고객등록
폐 전자제품 처리 안내
용어설명 및 기타
저작권

리모컨 건전지 (AAA X 2) BNC to RCA
어댑터 잭
별매품
벽걸이용 KIT DVI 케이블 BNC 케이블
LAN 케이블
각부의 명칭
앞면
1) MENU
메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합니다.
2) 상하조정 버튼
메뉴화면에서 메뉴를 상하로 이동하거나 조정할 때 누릅니다.
3) 좌우조정버튼 / 음량 버튼
메뉴화면에서 메뉴를 좌우로 이동하거나 조정할 때 누릅니다.
음량을 조절할 때 사용합니다.
4) ENTER
선택한 메뉴 아이템을 활성화 시킵니다
5) SOURCE
입력 비디오 신호를 선택합니다.
비디오 신호선택은 모니터에 연결된 장치만 선택할 수 있습니다.
[PC] →[BNC] →[DVI] →[AV] →[S-Video] →[Component] →[HDMI] →[MagicInfo]
>> 동영상 보기
6) PIP

버튼을 누를 때마다 동시화면이 켜지거나 꺼집니다.
BNC와 컴포넌트는 같은 단자를 사용함으로써 동시화면(PIP)을 같이 나타낼 수 없습니다.
>> 동영상 보기
•PC
외부입력 / S-영상 / 컴포넌트 / HDMI 모드
•BNC
A
V / S-영상 / HDMI 모드
•DVI
외부입력 / S-영상 / 컴포넌트 모드
•외부입력 / S-영상
PC / BNC / DVI 모드
•컴포넌트
PC / DVI 모드
•HDMI
PC / BNC 모드
7) 전원 버튼
화면을 켜고 끌 때 누릅니다.
8) 자동 밝기 조절 센서
자동 밝기 조절 센서가 주변 환경의 밝기를 감지 하여 자동적으로 자동 밝기 조절 센서 기능으로 제품의 밝
기를 조절합니다.
9) 전원 표시등
정상 모드일 때는 켜져 있고, 절전상태일 때는 녹색으로 깜박입니다.
10) 리모컨 수신부
리모컨의 신호를 받는 부분입니다.
참고
•절전기능에 대한 자세한 내용은 제품규격의 절전 기능을 참조하세요.
모니터를 장시간 사용하지 않을 때에는 전력 소비를 줄이기 위해 전원선을 뽑아 두는 것이 좋습니다.
뒷면
참고
•케이블 연결에 대한 자세한 내용은 기본설치의 케이블 연결 부분을 참고하세요. 모니터 뒷면의 형상은 구
입하신 제품에 따라 약간씩 다를 수 있습니다.

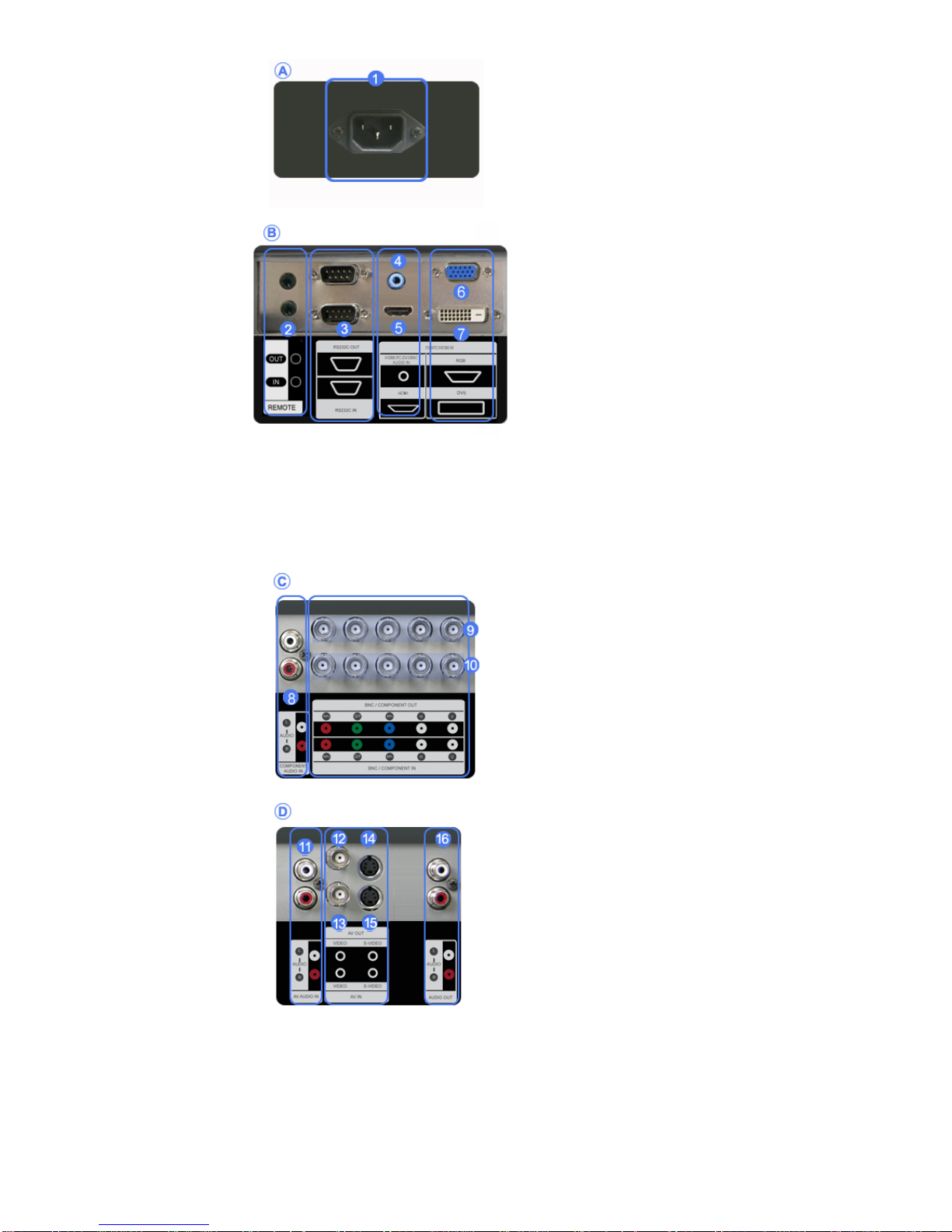

1) POWER IN

전원선을 연결하여 사용합니다.
2) REMOTE OUT/IN
유선 리모컨을 연결하여 사용할 수 있습니다.
3) RS232C OUT/IN (RS232C 시리얼 입력/출
력 단자)
MDC(Multiple Display Control) 프로그램 입력/
출력 단자
4) DVI / PC / HDMI IN [HDMI/PC/DVI/BNC
AUDIO IN] (PC/DVI/BNC 오디오 입력 단자)
5) DVI / PC / HDMI IN [HDMI]
HDMI 케이블로 모니터의 [HDMI]단자와 디지털
기기의 HDMI 출력단자를 연결하세요.
6) DVI / PC / HDMI IN [RGB] (PC 입력단자)
D-Sub(15 pin D-Sub) - PC 모드(아날로그 PC)
7) DVI / PC / HDMI IN [DVI(HDCP)] (PC 입력
단자)
DVI-D to DVI-D - DVI 모드(디지털 PC)
8) COMPONENT AUDIO IN [L-AUDIO-R] (컴포
넌트 오디오 입력 단자)
9) BNC/COMPONENT OUT [R/PR, G/Y, B/PB,
H, V] (BNC 비디오 출력 단자/컴포넌트 출력
단자)
BNC 모드(아날로그 PC) 연결 : R, G, B, H, V 단
자 연결
컴포넌트 연결 : PR, Y, PB단자 연결
10) BNC/COMPONENT IN [R/PR, G/Y, B/PB, H,
V] (BNC 비디오 입력 단자/컴포넌트 입력 단
자)
11) AV AUDIO IN [L-AUDIO-R] (모니터 오디오
입력 단자)
12) AV OUT [VIDEO] (비디오 출력 단자): 외부입
력 모드
13) AV IN [VIDEO] (비디오 입력 단자)
14) AV OUT [S-VIDEO] (S-영상 출력 단자): S-영
상 모드
15) AV IN [S-VIDEO] (S-영상 입력 단자)
16) AUDIO OUT [L-AUDIO-R] (오디오 출력 단자)
OUT 는 PC, DVI, BNC 사운드 출력 단자입니다.

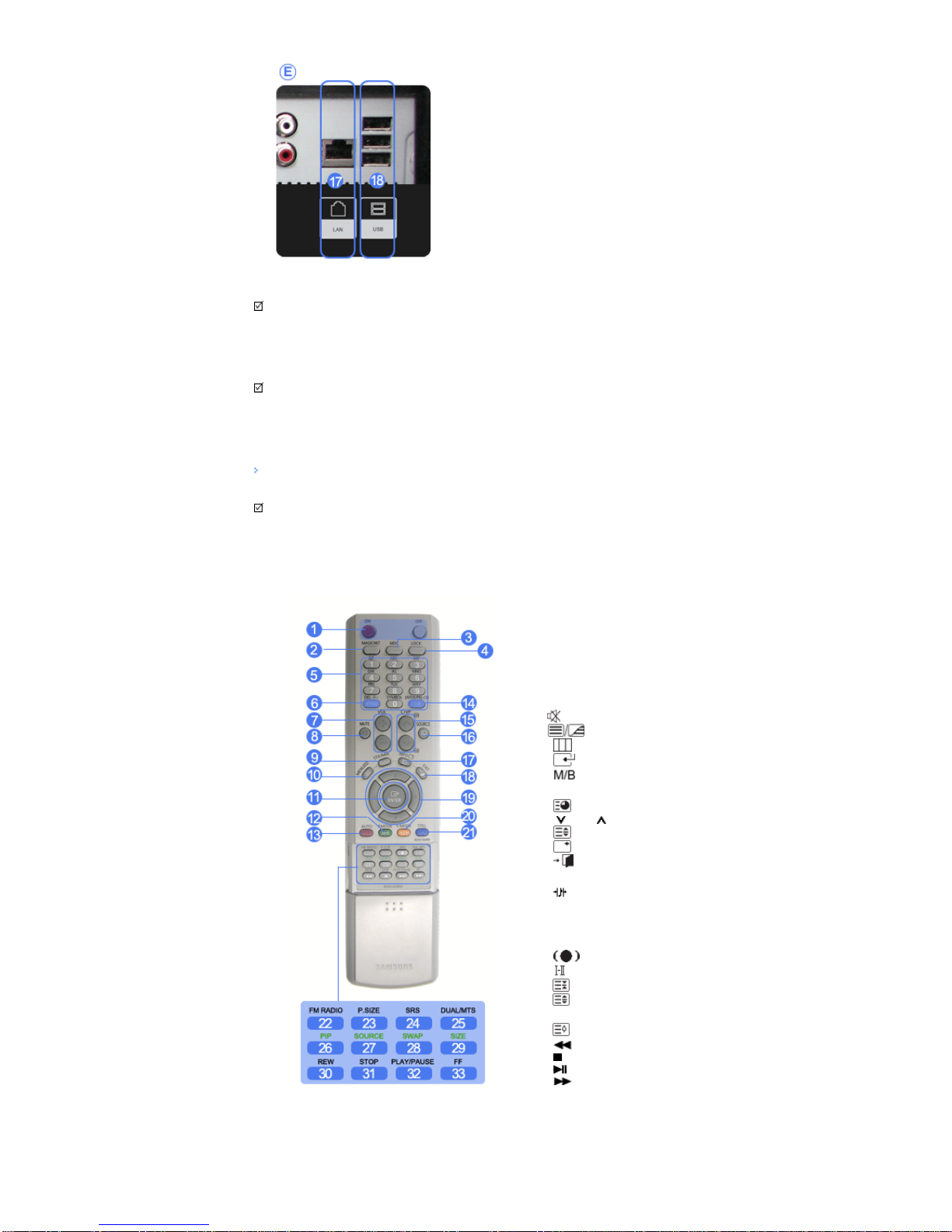

17) LAN (LAN 연결 단자)
18) USB (USB 연결 단자)
키보드/마우스, 이동식 저장 장치

참고
•Loopout 연결대수는 케이블, signal 소스등 환경에 따라 차이가 있습니다. 열화가 없는 케이블, signal 소스
이용시 10대까지 가능합니다.
참고
•케이블 연결에 대한 자세한 내용은 케이블 연결을 참고하세요
리모컨
참고
•리모컨이 동작되는 같은 공간 안에서 본 모니터와 함께 다른 TV를 사용시 에는 리모컨 코드(주파수)의 간
접 현상으로 오동작을 유발할 수 있습니다.
1. ON / OFF
2. MagicInfo
3. MDC
4. LOCK
5. MagicInfo 버튼
6.+100 -/--
7. VOL
8. MUTE
9. TTX/MIX
10. MENU
11. ENTER
12. P.MODE
13. AUTO
14. ENTER/PRE-CH
15 . CH/P
16. SOURCE
17. INFO
18. EXIT
19. 상하, 좌우버튼
20. S.MODE
21. STILL
22. FM RADIO
23. P.SIZE
24. SRS
25. DUAL/MTS
26. PIP
27. SOURCE
28. SWAP
29. 화면 크기
30. RE
W
31. STOP
32. PLAY/PAUSE
33. FF
1) ON / OFF
화면을 켜고 끌 때 누릅니다.

2) MagicInfo
MagicInfo 바로가기 버튼입니다.
3) MDC
MDC 바로가기 버튼입니다.
4) LOCK
리모컨과 모니터의 기능버튼을 전원과 LOCK 버튼 이외에 모두 동작하지 않게 하거나 동작 할 수 있게 하는
버튼입니다.
5) MagicInfo 버튼
MagicInfo 사용시 이용됩니다.
•알파벳/숫자: 인터넷 주소 입력시 사용됩니다.
•DEL: 백스페이스 기능입니다.
•SYMBOL: 기호를 입력할 때 사용합니다.(., O, _, -, :, /)
•ENTER: 입력 기능입니다.
6) +100 -/--
100번 이상의 채널을 선택할 때 사용합니다.
예를 들어 121번 채널을 선택할 때, "+100" 버튼을 누른 후, "2" 버튼과 "1" 버튼을 차례로 누릅니다.
- 이 모니터에서는 이 기능을 지원하지 않습니다.
7) VOL
음량을 조절할 때 사용합니다.
8) MUTE
일시적으로 소리가 나지 않게 할 경우에 사용합니다.
화면의 왼쪽 아랫부분에 아이콘으로 표시됩니다.
음소거 상태에서 MUTE 버튼을 한번 더 누르거나, - VOL +를 누르면 다시 소리가 들립니다.
9) TTX/MIX
TV 채널에 관한 정보를 화면에 제공합니다.
- 이 모니터에서는 이 기능을 지원하지 않습니다.
10) MENU
메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합니다.
11) ENTER
선택한 메뉴 아이템을 활성화 시킵니다
12) P.MODE
버튼을 누르면 화면의 하단 중앙에 모드가 표시됩니다.
외부입력 / S-영상 / 컴포넌트 : P.MODE
버튼을 누르면 설정된 4가지 화면 모드가 선택됩니다.
버튼을 반복해서 누르면 설정된 모드가 반복됩니다.
( 선명한 화면 → 표준화면 → 부드러운 화면 → 사용자 조정 )
PC/DVI/BNC : M/B (MagicBright™)
MagicBright™란, PC에서만 작동하며 문서작성, 인터넷, 동영상 등 다양한 사용자 환경에 맞는 디스플레이
를 제공하기 위하여 기존 모니터보다 두 배 이상의 밝기와 선명한 화질을 가진 모니터입니다.
버튼을 반복해서 누르면 설정된 모드가 반복됩니다.
(동영상 모드 → 인터넷 모드 → 문자 모드 → 사용자 조정 )
13) AUTO
PC모드에서 화면을 자동으로 조정합니다.
디스플레이 등록 정보에서 해상도 설정을 변경하게 되면, 이 모니터는 스스로 자동 조정 기능을 실행합니
다.
14) ENTER/PRE-CH
바로 전에 보던 채널을 선택할 때 사용합니다.
- 이 모니터에서는 이 기능을 지원하지 않습니다.
15) CH/P
TV모드시에 채널을 조정하는 직접버튼입니다.
- 이 모니터에서는 이 기능을 지원하지 않습니다.
16) SOURCE
TV/외부입력 신호를 전환하는 버튼입니다.

17) INFO
화면에 표시되고 있는 정보가 모니터 화면의 왼쪽 상부 모서리에 표시됩니다.
18) EXIT
현재 조정중인 메뉴화면 종료 시에 사용합니다.
19) 상하, 좌우버튼
메뉴화면에서 메뉴를 상하좌우로 이동하거나 조정할 때 누릅니다.
20) S.MODE
버튼을 누르면 화면의 하단 중앙에 선택모드가 표시됩니다.
버튼을 누르면 설정된 음향모드가 선택됩니다.
버튼을 반복해서 누르면 설정된 모드가 반복됩니다.
(표준으로 들을 때 → 음악을 들을 때 → 영화를 볼 때 → 뉴스를 들을 때 → 사용자 조정)
21) STILL
버튼을 누르면 화면이 정지됩니다. 버튼을 다시 한 번 누르면 정지화면이 해제됩니다.
22) FM RADIO
FM 라디오로 전환하는 버튼입니다.
PC, DVI 모드이외의 영상에서 FM 라디오를 실행시킬 경우 화면이 까맣게 변합니다.
주파수가 약한 지역에서는 FM 라디오 방송 중 잡음이 들릴 수 있습니다.
- 이 모니터에서는 이 기능을 지원하지 않습니다.
23) P.SIZE
화면의 크기를 조정합니다.
24) SRS
SRS
25) DUAL/MTS
- 이 모니터에서는 이 기능을 지원하지 않습니다.
DUAL-
TV시청중 리모컨의 DUAL 버튼 사용으로 방송신호에 따라 STEREO/MONO, DUAL l / DUAL
ll,MONO/NICAM MONO/NICAM STEREO를 사용할 수 있습니다.
MTS-
MTS (Multichannel Television Stereo) 모드를 선택하여 사용할 수 있습니다.
오디오타입 MTS/S_Mode 초기값
FM 스테레오
MONO MONO 수동 조정
STEREO MONO ↔STEREO
SAP MONO ↔SAP MONO
26) PIP
버튼을 누를 때마다 동시화면이 켜지거나 꺼집니다.
27) SOURCE
동시화면의 입력 비디오 신호를 전환하는 버튼입니다.
28) SWAP
버튼을 누를 때마다 주화면과 부화면이 서로 바뀝니다.
PIP창 안의 이미지가 주 화면에 표시되고 주 화면 이미지가 PIP창에 표시됩니다.
29) SIZE
동시 화면의 크기를 변경합니다.
30) REW
되감기
31) STOP
정지
32) PLAY / PAUSE
실행/멈춤
33) FF
빨리 감기
© 1995~2007 SAMSUNG. ALL Rights Reserved

Mechanical Lay-out | 모니터 헤드 | 스피커 | VESA 브라켓 설치 | 벽걸이 설치 방법
1. Mechanical Lay-out
2. 모니터 헤드

3. 벽걸이 설치 방법
z벽걸이를 벽에 설치시에는 전문 설치 업자에게 의뢰하세요.
z소비자 임의로 설치시 발생되는 제품의 파손이나 상해에 대해서는 삼성전자에서 책임지지 않습니다.
z본 체결 방법은 시멘트 벽 기준 체결방법입니다. 석고보드나 나무 등 기타 다른 벽체에 고정시 고정강도가 약해서
제품이 바닥에 떨어질 우려가 있습니다.

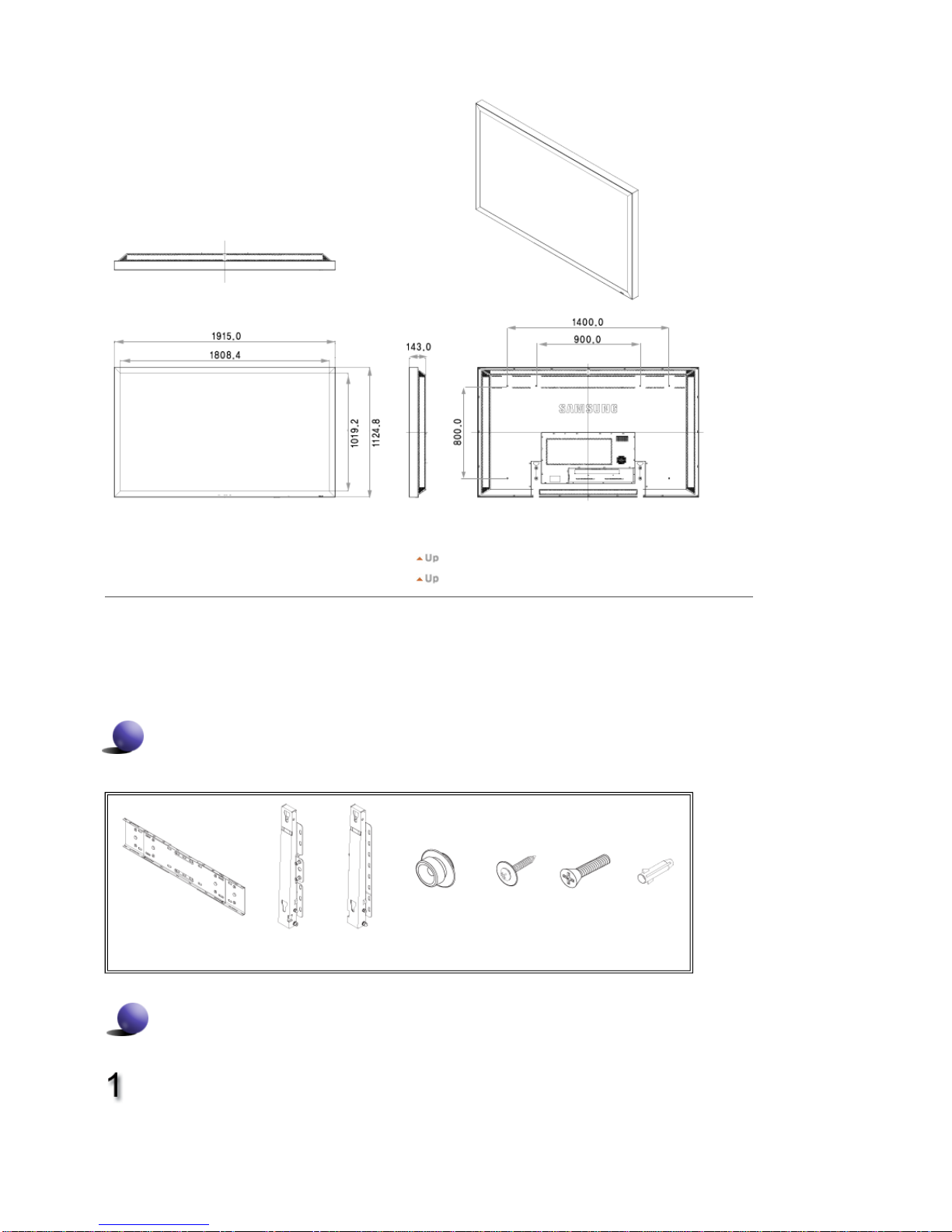

구성품
벽걸이 설치시 반드시 제공되는 구성품 및 부품을 사용하여 주세요.
`
벽걸이 브라켓
(1개)
힌지
(왼쪽 1개, 오른쪽 1개)
걸이용 플라스틱
(4개)
나사(A)
(11개)
나사(B)
(4개)
앵커
(11개)

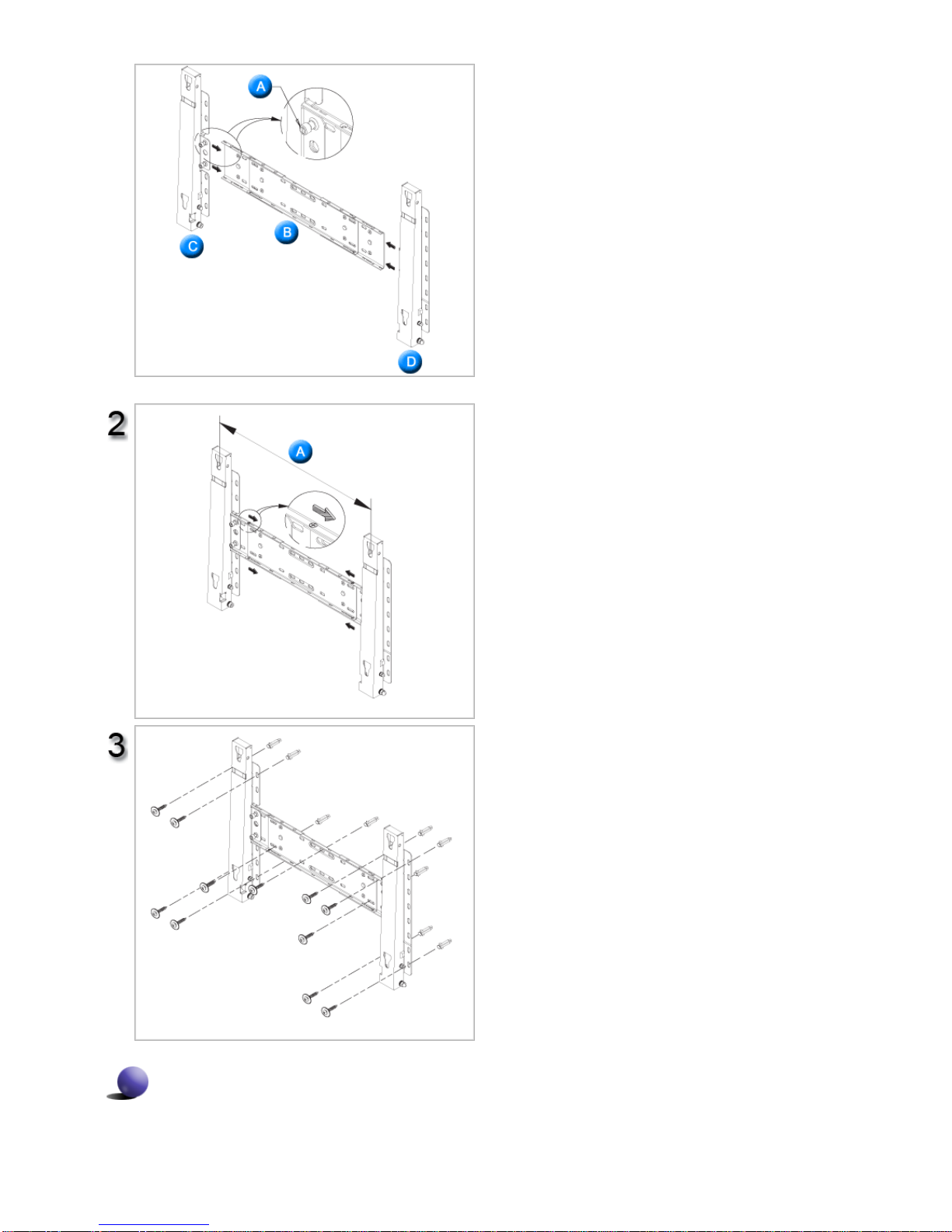

벽걸이 조립 방법
화살표 방향으로 조립후 고정용 나사(CAPTIVE
SCREW)로 누르면서 조여 주세요.
나사를 고정후 벽걸이 브라켓을 벽에 고정시켜
주세요.
A. 고정용 나사
B. 벽걸이 브라켓

C. 힌지(왼쪽)
D. 힌지(오른쪽)
힌지의 왼쪽, 오른쪽을 구분하세요.
벽에 구멍을 내기 전에 본체 뒷면의 고정 길이가
일치하는지 확인 하세요.
일치하지 않으면 벽걸이 브라켓에 고정되어 있
는 나사 4개를 풀어서 좌우 길이를 조정하세요.
A. 본체 뒷면의 고정 길이
설치 도면을 이용하여 벽에 구멍의 위치를 표시
한 후에 드릴 직경 5.0mm를 사용하여 깊이
35mm 이상 뚫어 주세요.
앵커를 벽면의 각각의 홀에 고정 하세요.
브라켓과 힌지의 홀을 앵커의 홀에 일치시켜 나
사A 11개를 체결 하세요.
본체를 벽걸이 브라켓에 고정하는 방법
본체의 외관 형태가 그림과 상이 할수 있습니다.(걸이용 플라스틱 + 나사 조립 및 설치 방법은 동일함.)
본체의 뒷면에 있는 나사 4개를 제거 하세요.
