Manual de
instrucciones
............................................................................................................................
.............
√
Este dispositivo es un aparato digital de la Clase B.
TELEVISOR PARA PROYECCIÓN
HC-P4241W
HC-P4741W
HC-P5241W
BP68-00345B-00LS_cover 7/5/04 10:21 AM Page 2

Información importante sobre la garantía
relativa al formato de visualización del
televisor
Los televisores con formato de pantalla estándar (4:3, la relación de aspecto ancho:alto de la
pantalla) están diseñados principalmente para visualizar vídeos de movimiento de formato
estándar. Las imágenes deben estar principalmente en el formato estándar 4:3 y en movimiento
constante. La visualización de imágenes y gráficos estáticos en la pantalla, como las barras
oscuras superior e inferior (imágenes de pantalla panorámica), debe limitarse a no más del
15% del tiempo total de visualización del televisor por semana.
Los televisores con formato de pantalla panorámica (16:9, la relación de aspecto ancho:alto de
la pantalla) están diseñados principalmente para visualizar vídeos de movimiento de formato
panorámico. Las imágenes deben estar principalmente en el formato panorámico de relación
16:9, o ampliadas para llenar la pantalla si el modelo tiene esta opción, y en movimiento
constante. La visualización de imágenes y gráficos estáticos en la pantalla, como las barras
oscuras laterales en programación y vídeos de televisión en formato estándar no ampliados,
debe limitarse a no más del 15% del tiempo total de visualización del televisor por semana.
Además, la visualización de otras imágenes estáticas y texto, como los informes de bolsa,
pantallas de videojuegos, logotipos de emisoras, sitios Web o gráficos y dibujos de ordenador,
deberá limitarse en todos los televisores como ya se ha descrito. La visualización de imágenes
estáticas que supere los límites de las instrucciones anteriores puede producir un
envejecimiento desigual de los tubos de imagen (CRT), lo que provocará una reproducción
superpuesta sutil pero permanente de la imagen de televisión. Para evitarlo, varíe la
programación y las imágenes y, sobre todo, visualice imágenes en movimiento a toda
pantalla, no gráficos estáticos ni barras oscuras. En modelos de televisor que ofrezcan
opciones para el tamaño de la imagen, utilice estos controles para ver los distintos formatos
como imagen a toda pantalla.
Tenga cuidado en la selección y duración de los formatos de televisión utilizados para la
visualización. La garantía limitada de Samsung no cubre el envejecimiento desigual del CRT
como resultado de la selección y uso de formatos, asícomo otras imágenes retenidas.
Español - 2
BP68-00345B-00LS 7/5/04 11:04 AM Page 2

Español - 3
ÍNDICE GENERAL
Capítulo Uno: Su Nuevo TV Digital .............. 5
Características ............................................................................................ 5
Accesorios .................................................................................................. 5
Familiarizarse con el nuevo TV .................................................................. 6
Botones de control .......................................................................... 6
Tomas de conexión (lateral o frontal) .............................................. 7
Tomas de conexión (Posterior) ........................................................ 8

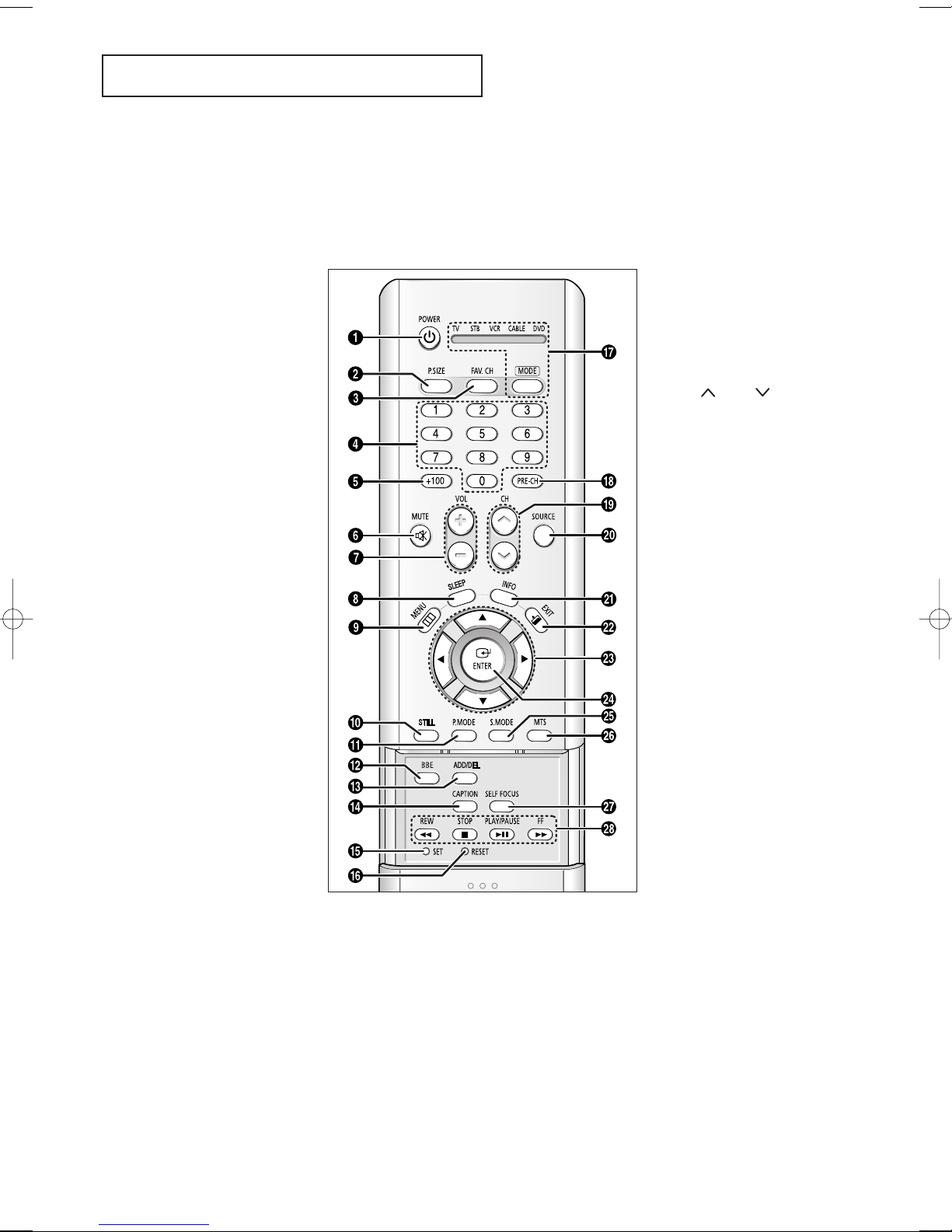

Mando a distancia .......................................................................... 9
Capítulo Dos: Instalación ................................ 10
Conexión de las antenas de VHF y UHF .................................................... 10
Antenas de 300 ohmios con cable plano doble .............................. 10
Antenas de 75 ohmios con cable coaxial ........................................ 11
Antenas de VHF y UHF independientes.......................................... 11
Conexión de TV por cable ........................................................................ 12
Cable sin sintonizador .................................................................... 12
Cable con decodificador que decodifica todos los canales .............. 12
Conexión al decodificador que decodifica algunos canales.............. 13
Conexión de un vídeo................................................................................ 14
Conexión de un segundo vídeo para grabar desde el TV ................ 14
Conexión de un reproductor de DVD ........................................................ 15
Conexión a Y, PB, PR...................................................................... 15
Conexión a las tomas de audio y vídeo regulares ............................ 15
Conexión de un decodificador de TV Digital ............................................ 16
Conexión a Y, PB, PR...................................................................... 16
Conexión de una cámara de vídeo ............................................................ 16
Instalación de las pilas en el mando a distancia ........................................ 17
Capítulo Tres: Funcionamiento ...................... 18
Encendido y apagado del televisor ............................................................ 18
Función Plug & Play.................................................................................. 18
Visualización de los menús y presentaciones en pantalla............................ 20
Visualización de los menús.............................................................. 20
Visualización de la pantalla ............................................................ 20
Selección del idioma de menú.................................................................... 21
Ajuste automático de pantalla (Enf. autom.) .............................................. 22
Desactivación de la ejecución automática de Enf. autom................. 23
Eliminación del mensaje “Enf. autom.”de la pantalla...................... 23
Memorización de canales .......................................................................... 24
Selección del origen de la señal de vídeo ........................................ 24
Almacenamiento de canales en la memoria (método automático) .. 25
Adición y borrado de canales .................................................................... 26
Cambio de canales .................................................................................... 27
Utilización de los botones de canal ................................................ 27
Utilización de los botones numéricos.............................................. 27
Utilización del canal anterior .......................................................... 27
Selección de canales favoritos .................................................................... 28
Para almacenar los canales favoritos ................................................ 28
Para ver los canales favoritos .......................................................... 28
Etiquetado de canales ................................................................................ 29
BP68-00345B-00LS 7/5/04 11:04 AM Page 3

ÍNDICE GENERAL
Capítulo Tres: Funcionamiento (cont.) ................ 30
Control de la imagen.................................................................................. 30
Personalización de la imagen .......................................................... 30
Utilización de los ajustes de imagen automáticos ............................ 31
Control del sonido .................................................................................... 32
Ajuste del volumen ........................................................................ 32
Utilización del botón MUTE............................................................ 32
Personalización del sonido .............................................................. 32
Utilización de los parámetros de sonido automáticos ...................... 33
Ajuste del reloj .......................................................................................... 34
Opción 1: Ajuste manual del reloj .................................................. 34
Opción 2: Ajuste automático del reloj ............................................ 35
Visualización de una fuente de señal externa ............................................ 37
Ajuste de la fuente de la señal ........................................................ 37
Asignación de nombres a fuentes externas ...................................... 38
Capítulo Cuatro: Opciones Especiales .......... 39
Sintonización fina de canales...................................................................... 39
Cambio del tamaño de la pantalla .............................................................. 40
Reducción digital del ruido ........................................................................ 41
Selección del tono del color ...................................................................... 41
Ajuste del modo Pantalla Azul .................................................................. 42
Congelación de la imagen .......................................................................... 42
Elección de una pista sonora multicanal (MTS).......................................... 43
Volumen Auto. .......................................................................................... 44
Activar la melodía de encendido / apagado ................................................ 44
BBE (ERE) .................................................................................................. 45
Visualización de información en subtítulos ................................................ 46
Ajuste del temporizador de encendido / apagado ...................................... 58
Ajuste del temporizador de desconexión.................................................... 59
Uso de la función V-Chip (EE.UU.)............................................................ 50
Cambio de la contraseña ................................................................ 50
Activación / desactivación de controles de clasificación .................. 51
Configuración de las restricciones mediante las “Guías pater. TV”.............. 52
Cómo configurar las limitaciones utilizando “Clas. MPAA” .............. 53
Notas importantes sobre bloqueo de programas .................................... 54
Personalización del mando a distancia ...................................................... 55
Configuración del mando a distancia para controlar vídeos
(decodificador o reproductor de DVD)............................................ 55
Códigos del mando a distancia........................................................ 56
Capítulo Cinco: Solución de problemas ........ 57
Identificación de problemas ...................................................................... 57
Apéndice .......................................................... 58
Limpieza y mantenimiento del TV ............................................................ 58
Uso del televisor en otro país .................................................................... 58
Especificaciones técnicas ............................................................................ 58
Español - 4
BP68-00345B-00LS 7/5/04 11:04 AM Page 4

Español - 5
Características
Este televisor se ha diseñado utilizando la tecnología más avanzada. Se trata de una unidad de
altas prestaciones con las siguientes características especiales:
•Mando a distancia fácil de usar
•Sistema de menúen pantalla fácil de usar
•Temporizador automático para encender o apagar el televisor
•Parámetros de imagen y sonido ajustables que pueden almacenarse en la memoria del
televisor
•Sintonización automática de hasta 181 canales
•Filtro especial para reducir o eliminar los problemas de recepción
•Control de ajuste fino para conseguir la mejor imagen posible
•Decodificador de sonido multicanal integrado para escucha en estéreo o bilingüe
•Altavoces integrados de doble canal
•Temporizador de desconexión especial
•Tomas de entrada de vídeo del componente para obtener una imagen más nítida de las
fuentes externas
•Ajuste automático de pantalla (Autoenfoque)
SUNUEVO TELEVISOR
Capítulo Uno
Accesorios
Cuando desembale el televisor, compruebe que dispone de todos los componentes indicados
aquí. Si falta alguna pieza o hay componentes rotos, póngase en contacto con el distribuidor.
Mando a distancia
(BP59-00058C)/
Pilas AAA
(4301-000103)
Soporte de ruedas
(BP61-00447C)
(HC-P5241W)
Manual de instrucciones (2) Tarjetas de garantía (1)
BP68-00345B-00LS 7/5/04 11:04 AM Page 5

SUNUEVO TELEVISOR
Familiarizarse con el nuevo TV
Botones de control
Puede controlar las funciones básicas del TV, incluido el menúen pantalla. Para utilizar las
funciones más avanzadas debe usarse el mando a distancia.
• La configuración real del televisor puede variar dependiendo del modelo.
Español - 6
ΠPOWER
Púlselo para encender o apagar el televisor.
´ Indicador de espera
Se ilumina cuando se apaga.
- Apagado; Rojo
- Encendido; Apagado
- Temporizador encendido; Verde
ˇ Sensor del mando a distancia
Dirija el mando a distancia hacia este punto del
televisor.
¨ SOURCE
Pulsando este botón se puede alternar entre la
visualización de programas de televisión y las señales
de los componentes conectados.
ˆ MENU
Púlselo para ver un menúen pantalla con las opciones del televisor.
Ø
+ VOL –
Con estos botones puede aumentar o reducir el volumen, o
seleccionar elementos mientras utiliza el menúen pantalla.
∏ CH
Utilice estos botones para cambiar de canal y
desplazarse por los elementos del menúen pantalla.
”( Enter)
Al utilizar los menús en pantalla, púlselo para activar
(o cambiar) un elemento determinado.
BP68-00345B-00LS 7/5/04 11:04 AM Page 6

Español - 7
SUNUEVO TELEVISOR
Tomas de conexión (lateral o frontal)
Se puede conectar un componente de A/V que sólo se utilizan ocasionalmente, como
videocámaras o videojuegos. Si precisa información sobre la conexión de equipos, consulte la
página 16.
Œ Entrada S-VÍDEO
Se utiliza para conectar una señal de S-video procedente de una cámara de vídeo o un videojuego.
´ Entrada de VIDEO
Se utiliza para conectar una señal de vídeo procedente de una cámara de vídeo o un videojuego.
ˇ Entrada de AUDIO
Se utiliza para conectar señales de audio procedentes de una cámara de vídeo o un videojuego.
HC-P4241W HC-P4741W
HC-P5241W
BP68-00345B-00LS 7/5/04 11:04 AM Page 7

SUNUEVO TELEVISOR
Tomas de conexión (Posterior)
Use las tomas del panel posterior para conectar componentes de A/V que estarán conectados
permanentemente, como un vídeo o un reproductor de DVD. Si precisa información sobre la
conexión de equipos, consulte las páginas 10 –16.
Español - 8
ΠTerminal de antena
Conéctela a una antena o a un sistema de TV por
cable.
´ Conectores de salida de audio
/vídeo
Conéctelas a las tomas de entrada de audio / vídeo
de la videograbadora.
ˇ Conectores de entrada de
vídeo
Conéctelas a las tomas de salida de vídeo de
videograbadoras, DVD y dispositivos similares.
¨ Conectores de entrada de
audio
Conéctelas a las tomas de salida de audio de
videograbadoras, DVD y dispositivos similares.
ˆ Conectores de entrada de
COMPONENTE
(Y, P
B , P R , AUDIO-L/R)
Conéctelos a las salidas de audio y vídeo de DVD o
decodificador de DTV. Están disponibles las salidas
de señales de vídeo 480i/480p/1080i Y, PBy PR.
BP68-00345B-00LS 7/5/04 11:04 AM Page 8

Español - 9
SUNUEVO TELEVISOR
Mando a distancia
Puede utilizar el mando a una distancia de hasta 7 metros del televisor.
Al usarlo, apunte directamente al televisor. También puede utilizar el mando a distancia para
hacer funcionar el decodificador, aparato de vídeo, decodificador de cable o reproductor de
DVD. Consulte las páginas 55~56 para obtener detalles.
ΠPOWER
Enciende y apaga el televisor.
´ P.SIZE
Púlselo para cambiar el tamaño de
la imagen.
ˇ FAV. CH (Canal favorito)
Púlselo para cambiar entre sus
canales favoritos.
¨ Botones numéricos
Púlselo para seleccionar
directamente los canales del
televisor.
ˆ +100
Púlselo para seleccionar los
canales superiores al 100.
Por ejemplo, para seleccionar el
canal 121 pulse “+100”y, a
continuación, pulse “2”y “1”.
Ø MUTE
Púlselo para desactivar
temporalmente el sonido.
∏ VOL +, VOL -
Púlselos para aumentar o reducir
el volumen.
” SLEEP
Púlselo para seleccionar un
intervalo prefijado para la
desconexión automática.
’ MENU
Muestra el menúprincipal en
pantalla.
˝ STILL (Imagen principal)
Púlselo para detener la acción
durante una determinada escena.
Púlselo de nuevo para recuperar la
visualización normal.
La función Still no funciona en
modo “Component1”o
“Component2”.
Ô P.MODE
Ajusta la imagen del televisor
seleccionando uno de los valores
prefijados en fábrica (o sus valores
de imagen personalizados).
 BBE
BBE es un efecto incorporado que
añade claridad, fuerza y dinámica
al sonido.
Ò ADD/DEL
Púlselo para agregar o borrar
canales de la memoria del
televisor. Se utiliza para memorizar
o eliminar la sintonización fina tras
realizar la sintonización fina de
canales.
˜ MODE
Selecciona un dispositivo destino
para controlar con este mando a
distancia (TV, STB, aparato de
vídeo, CABLE o DVD).
¯ PRE-CH
Sintoniza el canal anterior.
˘ CH , CH
Púlselos para cambiar de canal.
¿ SOURCE
Cada vez que se pulsa el botón,
todas las entradas conectadas a
las tomas de componentes
externos aparecerán en una
secuencia regular.
¸ INFO
Púlselo para mostrar información
en la pantalla del televisor.
˛ EXIT
Púlselo para salir del menú.
◊ œ/√/†/…
Controlan el cursor en el menú.
± ENTER
Al utilizar los menús en pantalla,
pulse ENTER para activar (o
cambiar) un elemento
determinado.
≠ S.MODE
Ajusta el sonido del televisor
seleccionando uno de los valores
prefijados en fábrica (o sus valores
de sonido personalizados).
– MTS (Multichannel Television
Sound)
Púlselo para elegir “Estéreo”,
“Mono”o “SAP (Secondary Audio
Program, Programa de Audio
Independiente)”.
— SELF FOCUS
Púlselo para ajustar la imagen
óptima establecida en la fábrica.
÷ Controles de
VCR/DVD
Controla las funciones de aparato
de vídeo y DVD:
Rebobinar, Detener, Reproducir /
Pausa, Avance rápido.
Ú CAPTION
Se pulsa para ver información de subtítulos
cerrados.
SET
Se usa al configurar el mando a distancia para
que sea compatible con otros dispositivos (vídeo,
STB, decodificador de cable, DVD, etc.).
ı RESET
Si el mando a distancia no funciona
correctamente, saque las pilas y pulse el botón
RESET durante 2-3 segundos. Vuelva a colocar
las pilas y utilice de nuevo el mando a distancia.
BP68-00345B-00LS 7/5/04 11:04 AM Page 9

Conexión de las antenas de VHF y UHF
Si su antena tiene un juego de cables conecte aspecto, consulte
“Antenas con dos cables planos de 300 ohmios”, a continuación.
Si la antena tiene un cable con este aspecto, consulte “Antenas con
cables circulares de 75 - ohmios”, en la página siguiente.
Si tiene dos antenas, consulte “Antenas VHF y UHF separadas”, en la
página siguiente.
Español - 10
INSTALACIÓN
Capítulo Dos
1
Coloque los hilos del cable
doble bajo los tornillos del
adaptador de 300 a 75 ohmios
(no suministrado). Apriete los
tornillos con un destornillador.
2
Enchufe el adaptador en el
terminal “ANT IN”del panel
posterior.
Antenas de 300 ohmios con cable plano doble
Si estáutilizando una antena aérea (como una antena de tejado o unas “interiores de oreja”)
que tenga cables planos de 300 ohmios, siga las directrices que se indican a continuación.
BP68-00345B-00LS 7/5/04 11:04 AM Page 10
