Samsung RF24R7201SR User manual

English
User servicing manual
1. You can check where to buy replacement parts at http://samsung.com
2. Visit the part purchase site and enter the model code of your product to check the parts
available for purchase. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
FDR_AW3-14_User-servicing-manual_26ge.indb 1 2020-12-17 오후 2:17:44

English
The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.
03
02
01
05
06
04

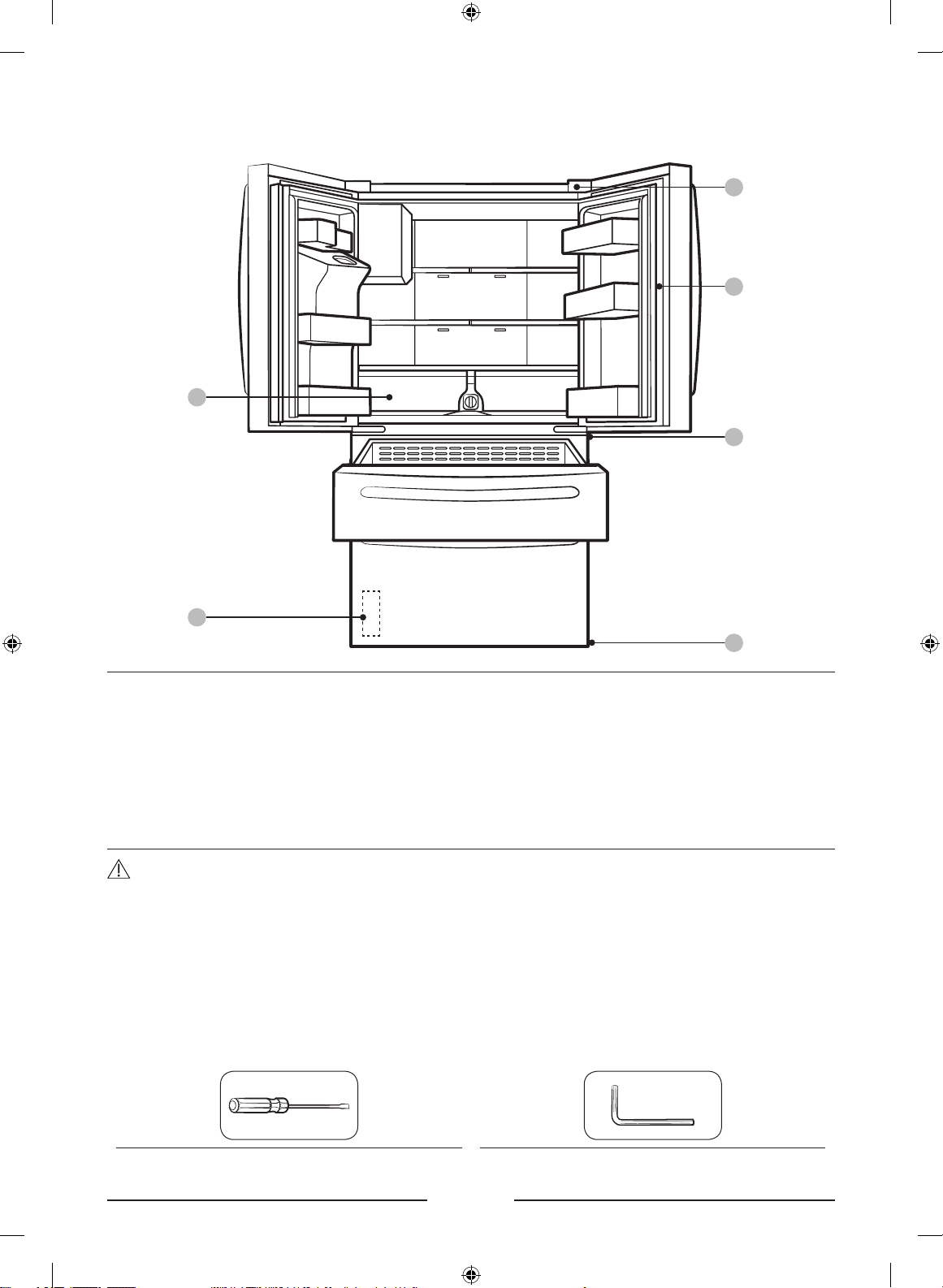

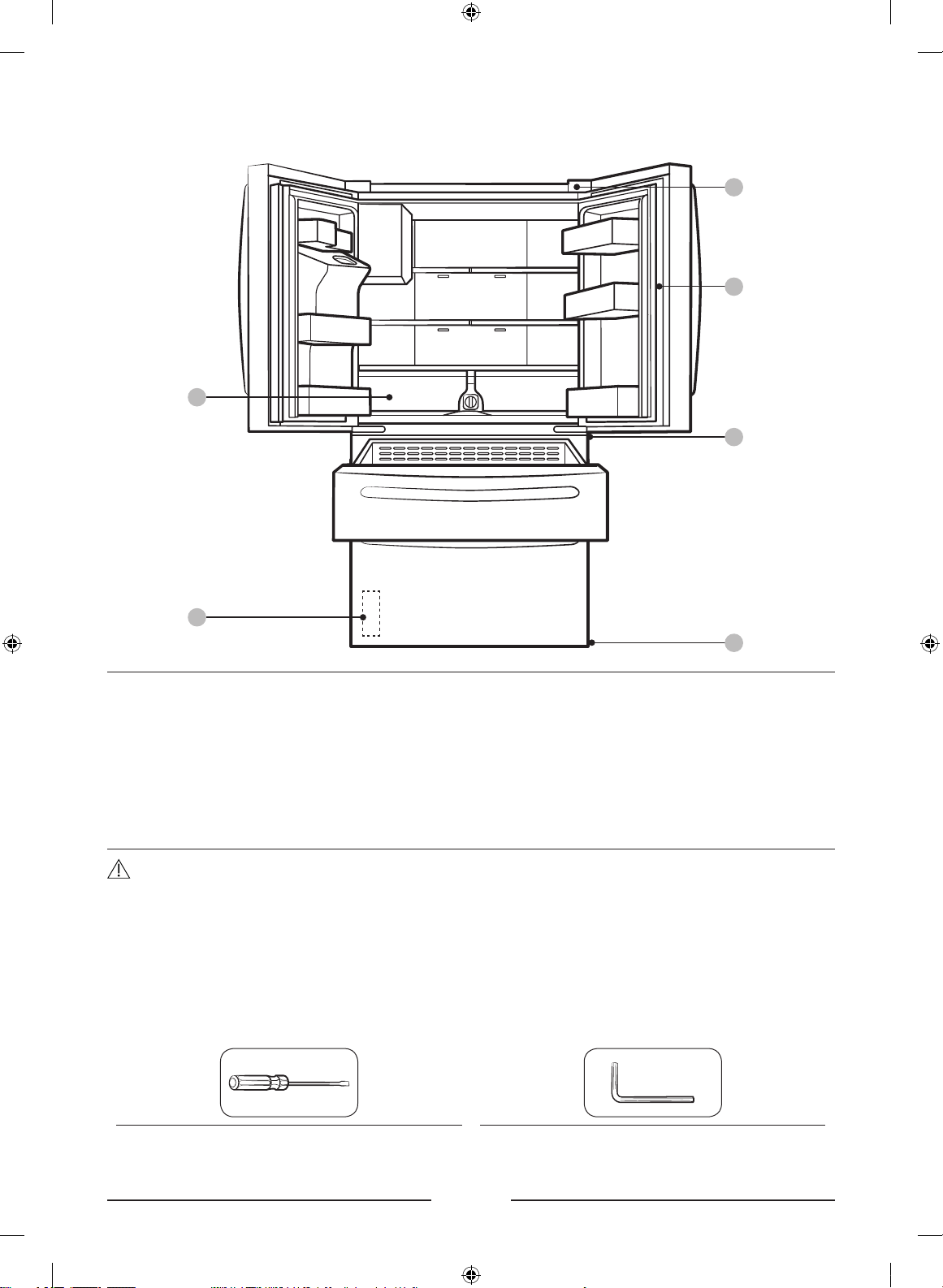

01 Top hinge 02 Gasket
03 Middle hinge 04 Bottom hinge
05 Drawer 06 Barcode label
Handle replacement
CAUTION
• When replacing the door handle, take care not to scratch the front of the door.
• Firmly press the handles at the supports. Make sure there is no gap between the supports
and the door.
• Tightly fasten the screws when attaching the handle.
• Check that the handle is rmly attached before using the product.
Tools required (not provided)
Flat-head screwdriver Hexagon wrench (4mm diameter)
FDR_AW3-14_User-servicing-manual_26ge.indb 2 2020-12-17 오후 2:17:46

English

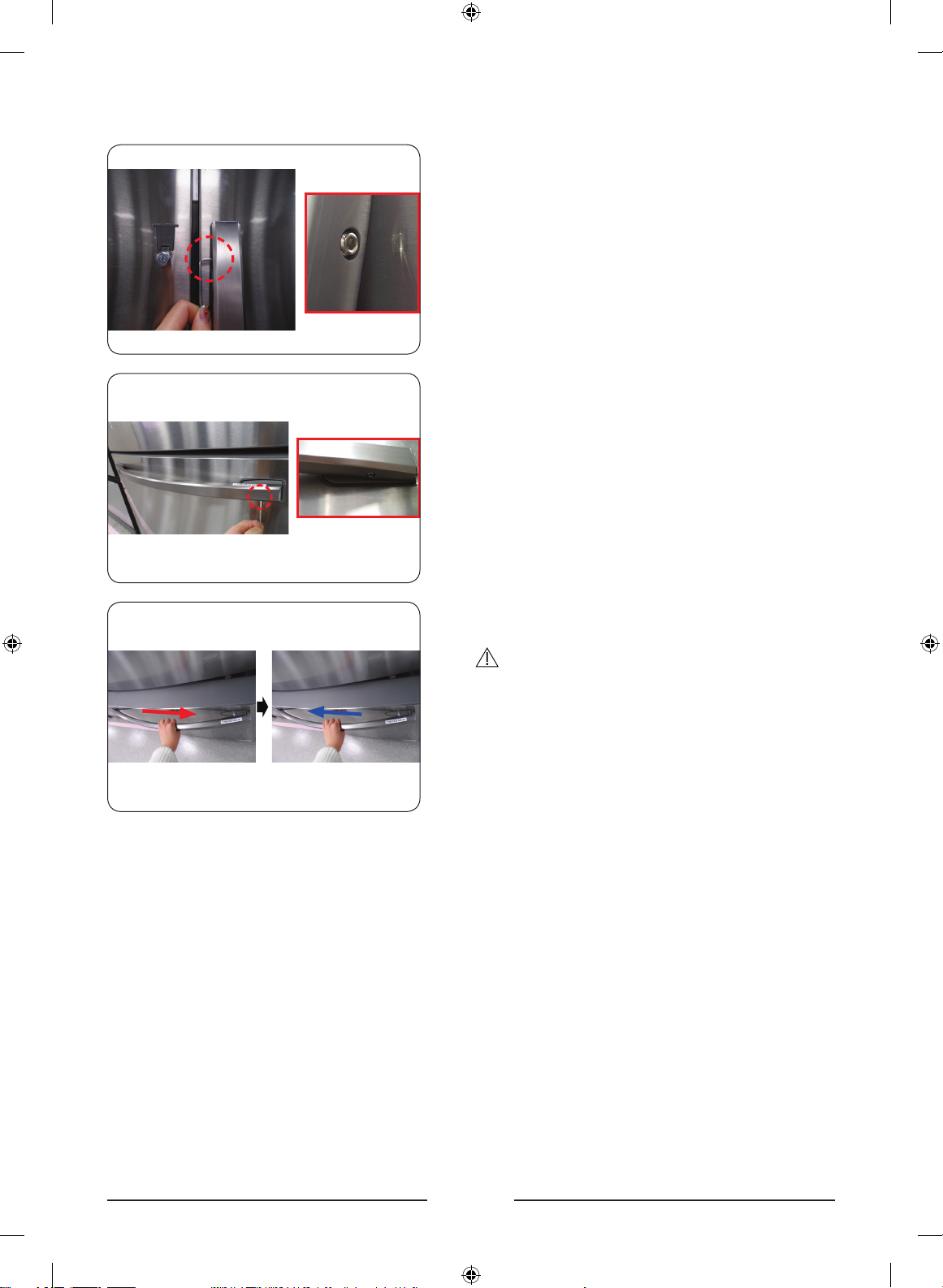

To detach the handles
1. Loose the Set screw witeh 0.1in hex
wrench and pull front the handle.
2. Remove the cover vinyl of door.
3. Loosen the Set Screw situated at the
bottom right of the appliance about 0.1in
by using Hex wrench.
4. Pull the Set handle out by moving it to the
right side.
CAUTION
Be careful not to scratch or break the parts.
FDR_AW3-14_User-servicing-manual_26ge.indb 3 2020-12-17 오후 2:17:49

English

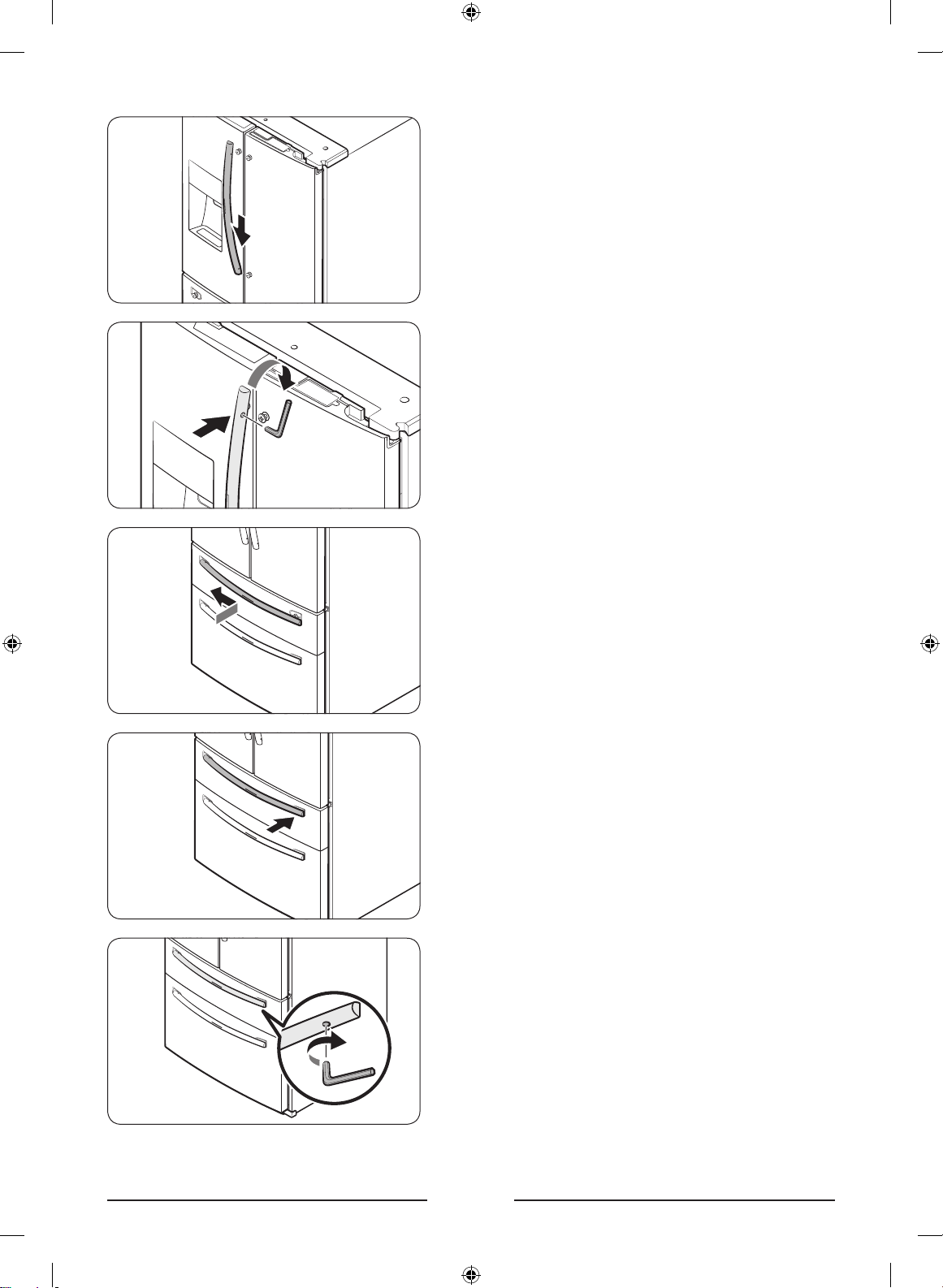

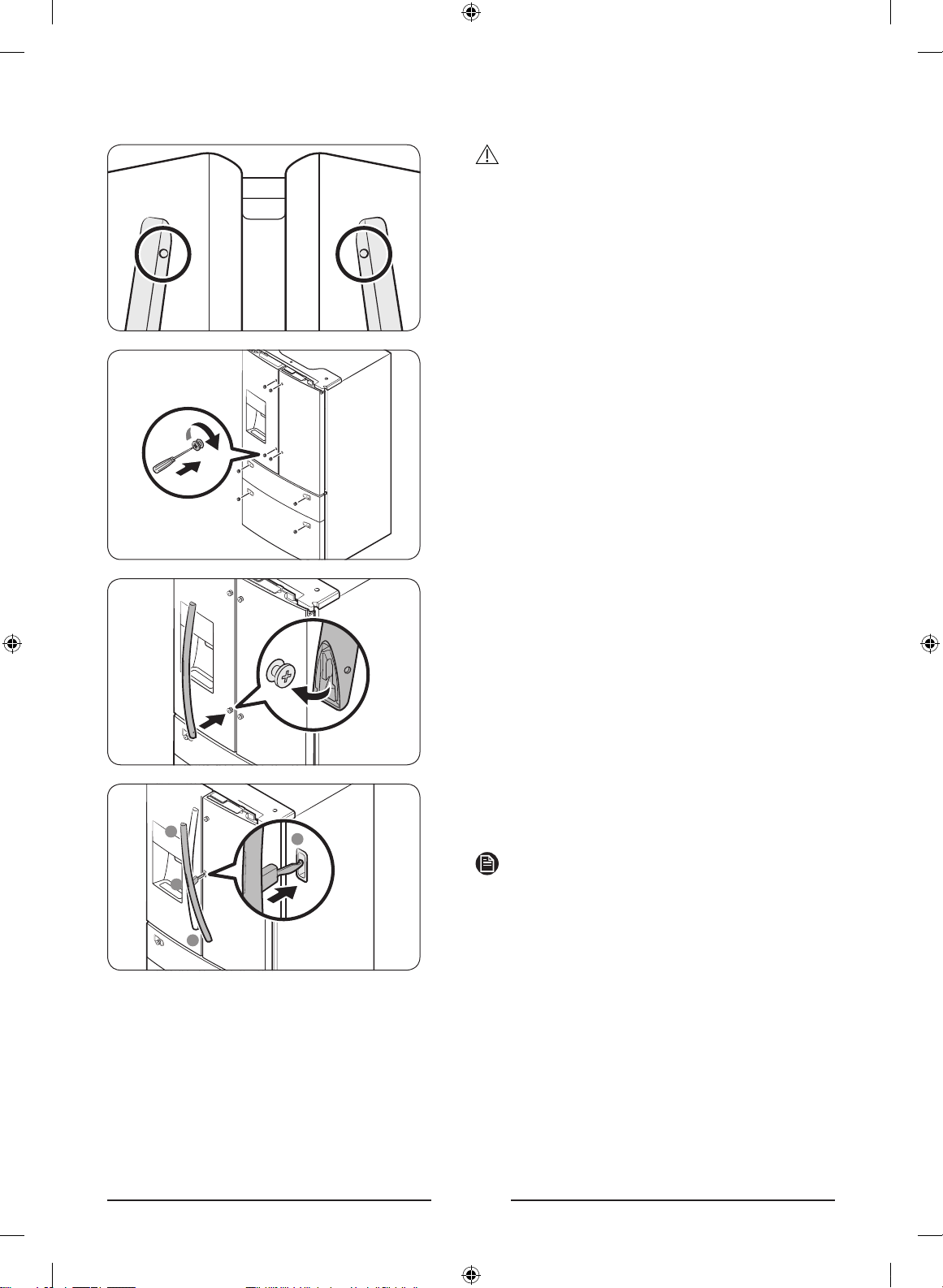

To attach the handles
CAUTION
The refrigerator handles must be oriented in
the correct direction.
• The fridge handles must be attached so
that the holes on each face each other.
• The freezer handle must be attached so
that its hole faces downwards.
1. Using a Phillips screwdriver, attach the
handle screws to the refrigerator, two for
each handle respectively, as shown in the
illustration to the left.
2. To attach the fridge handles to the
refrigerator, rst place the lower side of
one handle onto the lower handle screw.
1
2
3
2
For type B handle: Attach the handle in the
following order: (1) bottom, (2) middle, (3)
top. Refer to the gure on the left.
NOTE
The design of the right side door handle may
differ depending on your model.
FDR_AW3-14_User-servicing-manual_26ge.indb 4 2020-12-17 오후 2:17:52

English

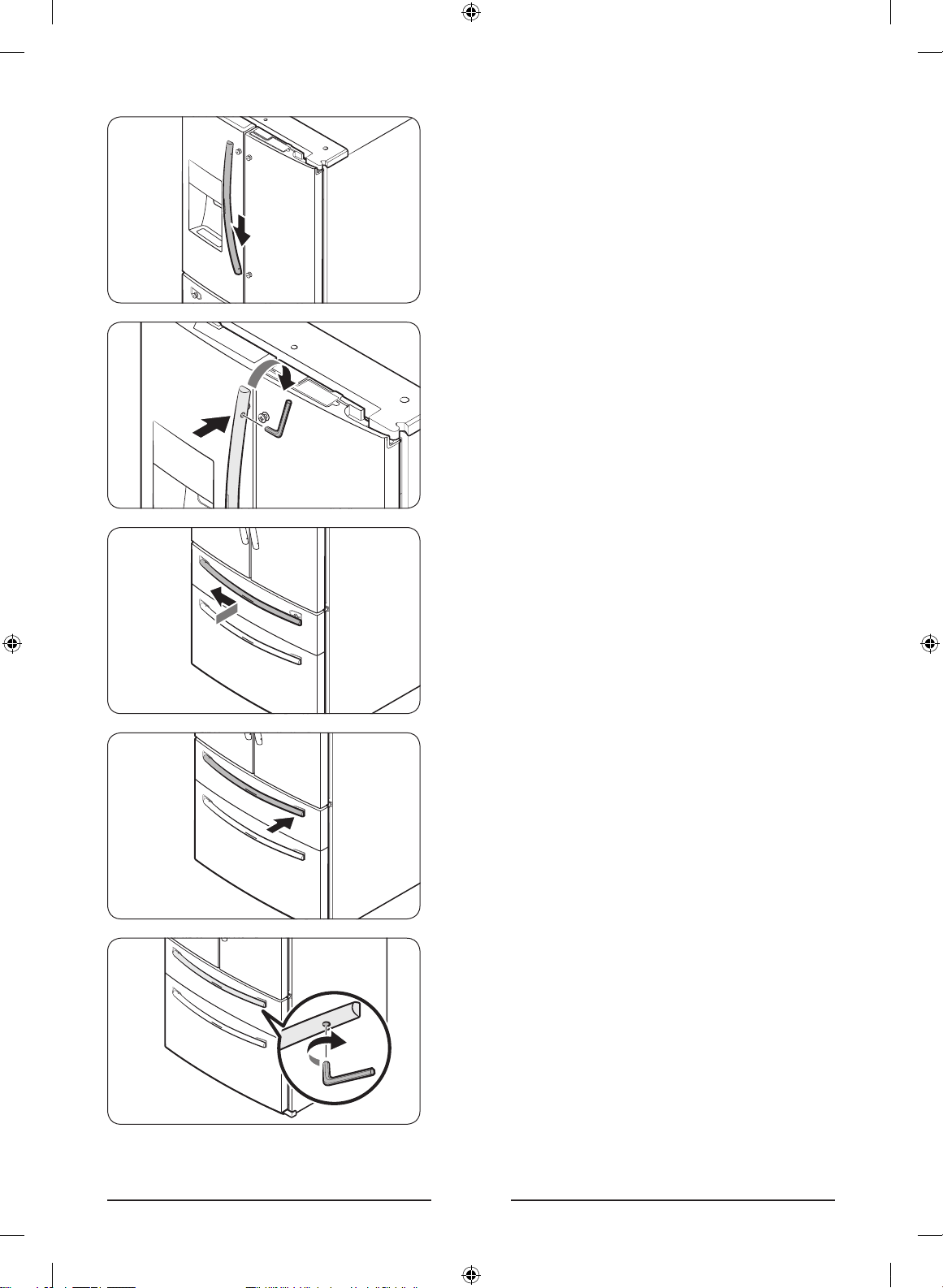

3. Push the handle down, and then place the
upper side of the handle onto the upper
handle screw.
4. Insert the supplied wrench into the handle
hole, and then turn it clockwise to tighten.
5. Repeat Steps 2 through 4 with the second
refrigerator door handle.
6. To attach the freezer handle to the
refrigerator, rst place the left side of the
freezer handle onto the left handle screw.
7. Push the handle to the left, and then place
the right side of the freezer handle onto
the right handle screw.
8. Insert the supplied wrench into the handle
hole, and then turn it clockwise to tighten.
FDR_AW3-14_User-servicing-manual_26ge.indb 5 2020-12-17 오후 2:17:55

English

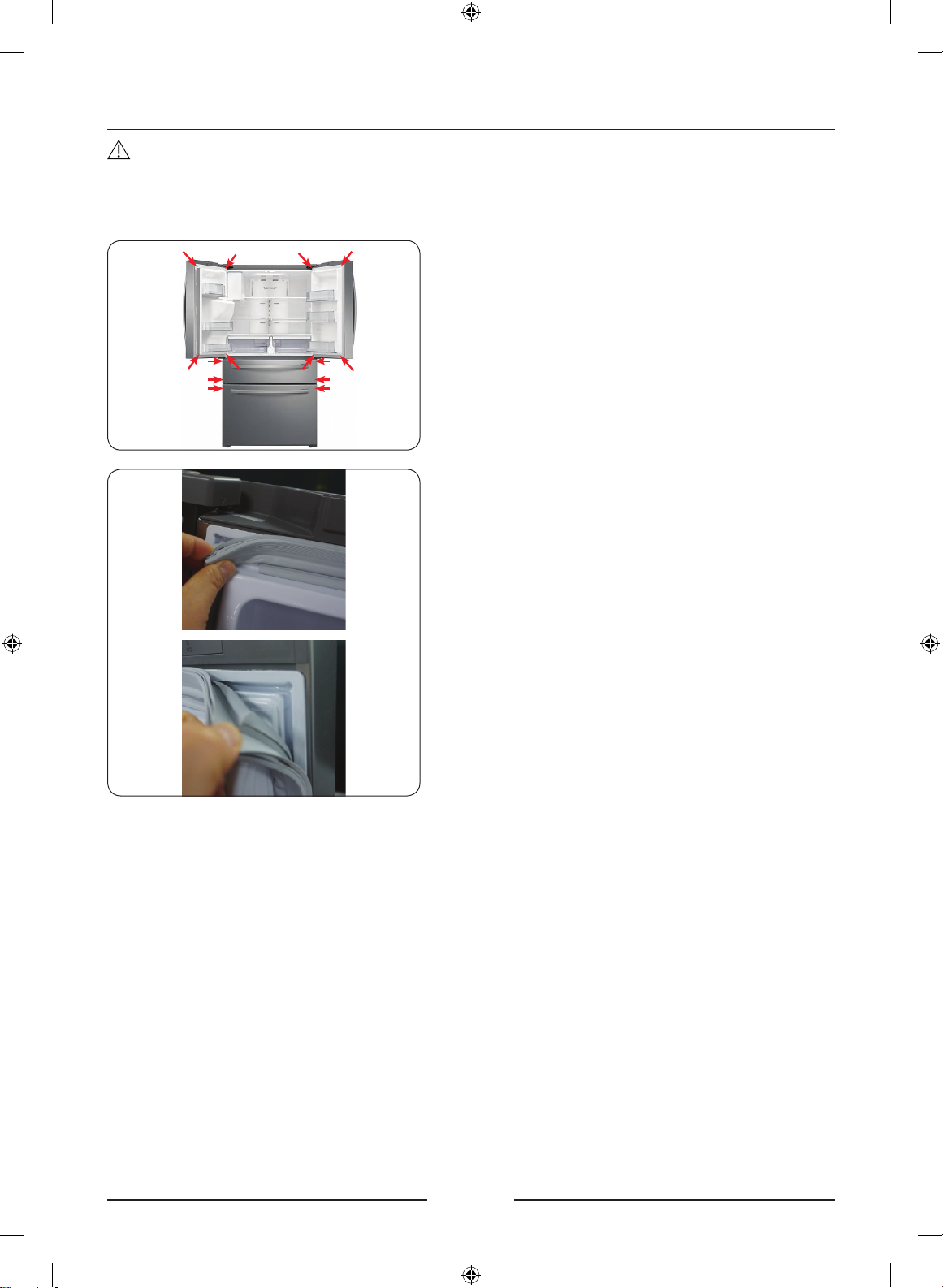

Gasket replacement
CAUTION
Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.
To remove the gasket
Open the door and remove the gasket from
the door.
To replace the gasket
Attach a new gasket to the refrigerator door. Make sure there is no gap between the new
gasket and the door.
FDR_AW3-14_User-servicing-manual_26ge.indb 6 2020-12-17 오후 2:17:57

English

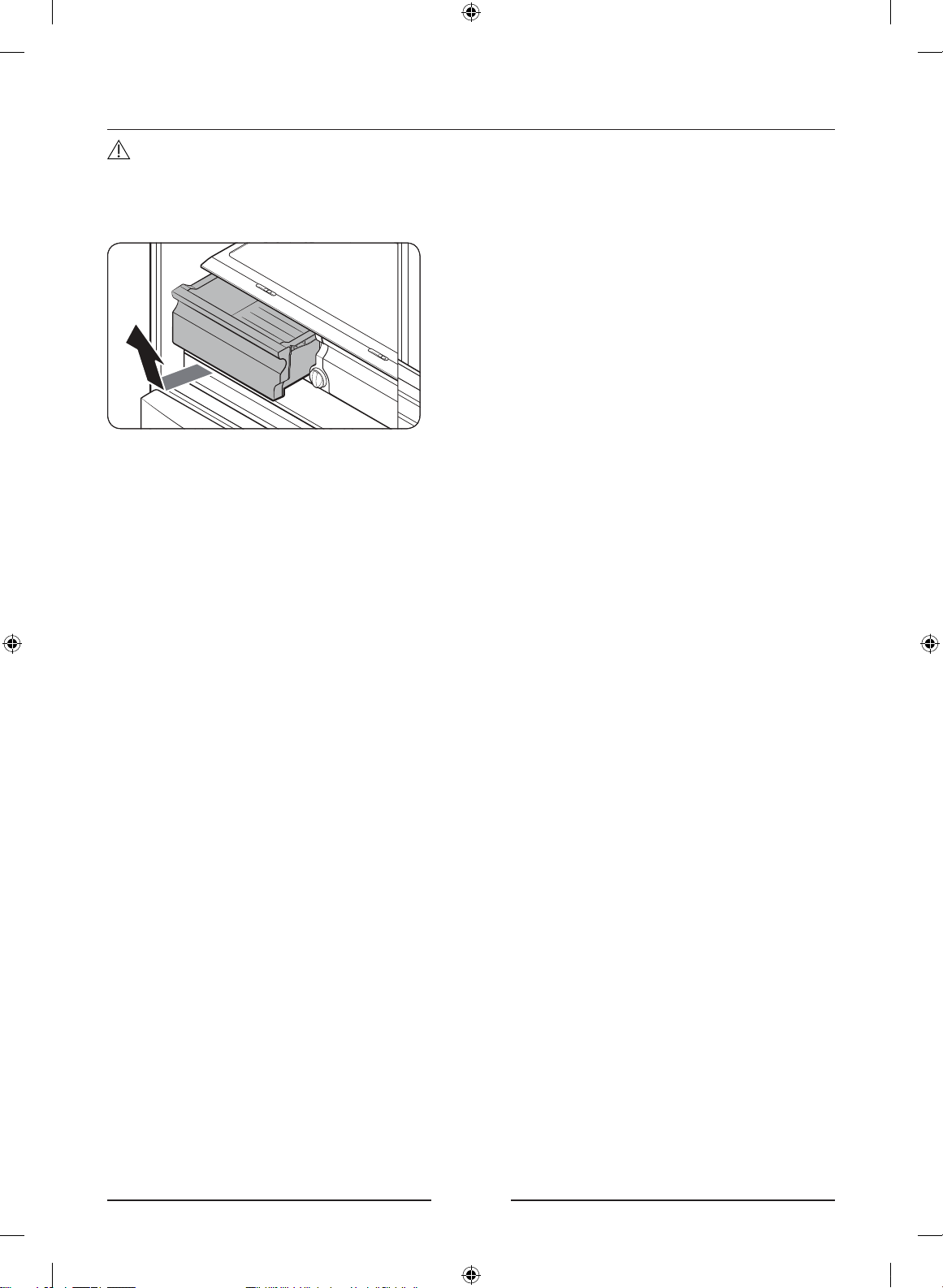

Drawer replacement
CAUTION
Check that the drawer is inserted properly into the rail during assembly.
To remove the drawer
Gently lift up the front of the drawer and
slide out.
• We recommend that you remove the door
bins before removing the drawer. This is to
prevent damage to the door bins.
• To reinsert, insert the drawer into the
frame rails and then slide inward.
To reattach the drawers
Reattaching the drawers follows the reverse order of their respective removal steps
FDR_AW3-14_User-servicing-manual_26ge.indb 7 2020-12-17 오후 2:17:57

English
Hinge replacement
To replace the hinges, you must remove the doors rst.
CAUTION
• When removing the doors, take extreme caution because the doors are heavy.
• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.
• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.
• If you remove the hinge without holding the door, the door may fall and cause injury.
• Ensure that the shaft is rmly tightened on the hinge.
• Check that the hinge is rmly attached to the cabinet.
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
WARNING
• Tilting/laying the refrigerator requires a minimum of 2 people.
• Disconnect the power cord before reversing the doors.

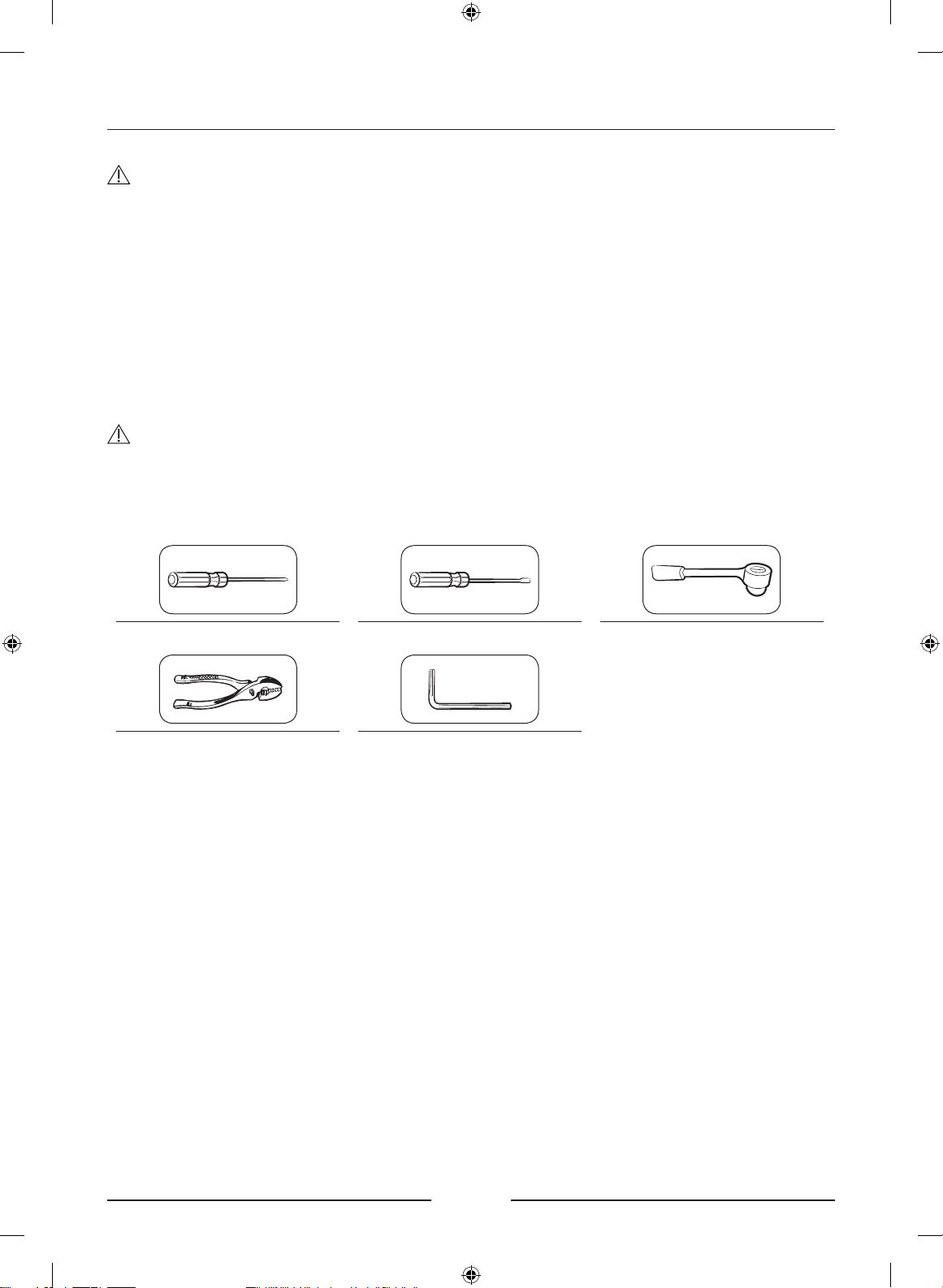

Tools required (not provided)
Phillips screwdriver Flat-heat screwdriver Socket wrench (10 mm)
Pliers Allen wrench (5 mm)
FDR_AW3-14_User-servicing-manual_26ge.indb 8 2020-12-17 오후 2:18:00

English

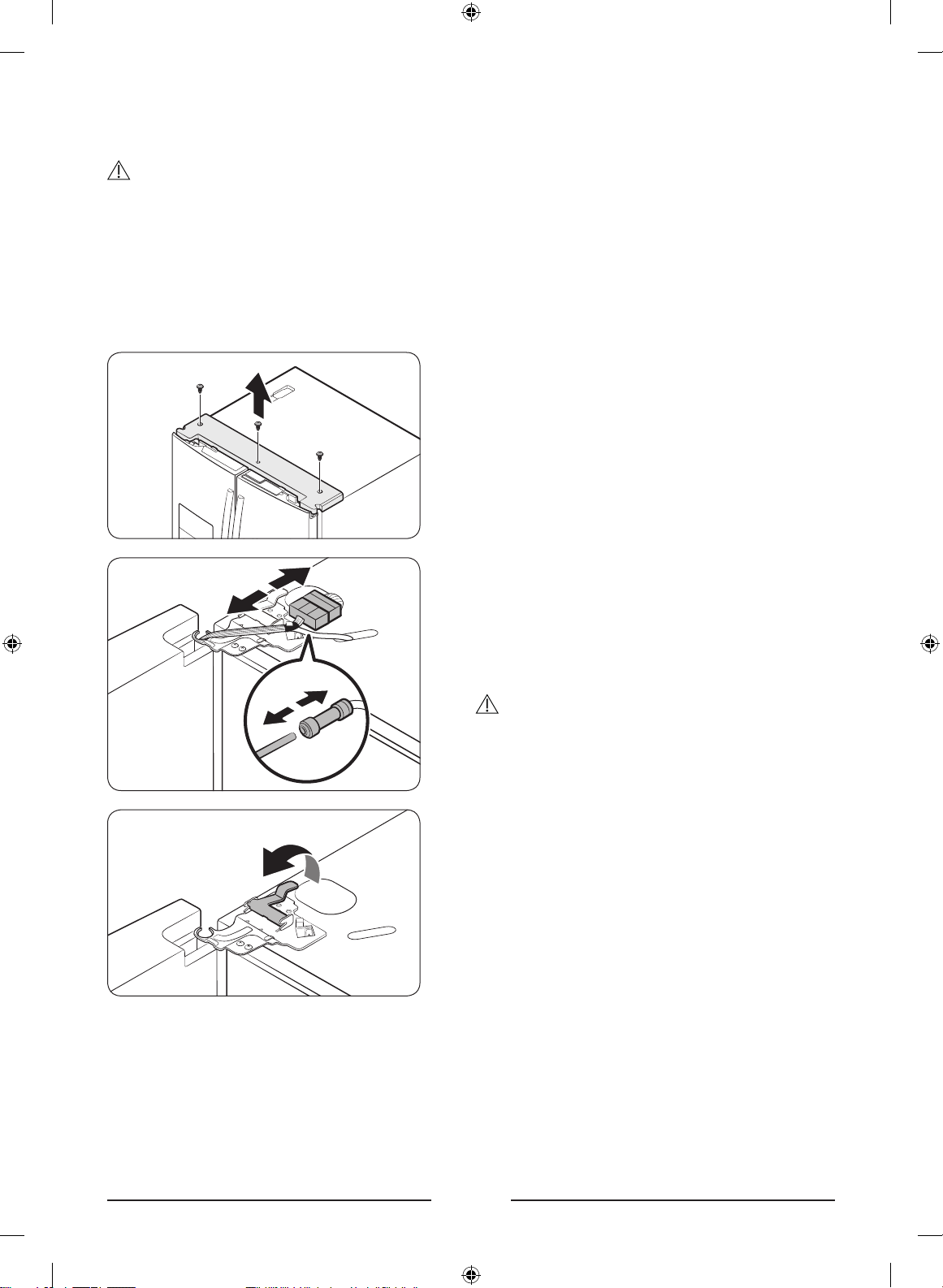

To replace the hinges
Disconnect the water line
CAUTION
• Make sure the water hoses are connected with matching colours. (only for Dispenser
model)
• To prevent water leaks, each water hose must be inserted fully to the centre of the
transparent coupler. (only for Dispenser model)
• Ensure that the water hose surface is not damaged. (only for Dispenser model)
Left door
1. With the doors closed, use a Phillips head
screwdriver to remove the screws (x3) in
the top cover.
2. Disconnect the wires and the water tube
from the left-side door. Do the following
sequentially:
• Decouple the connector.
• While holding down one end of the water
line coupler, disconnect the water tube.
CAUTION
Keep the water tube clips out of children’s
reach.
3. Gently draw up the clamp in several steps.
To prevent nger injuries, do not apply a
sudden force to the clamp.
FDR_AW3-14_User-servicing-manual_26ge.indb 9 2020-12-17 오후 2:18:02

English

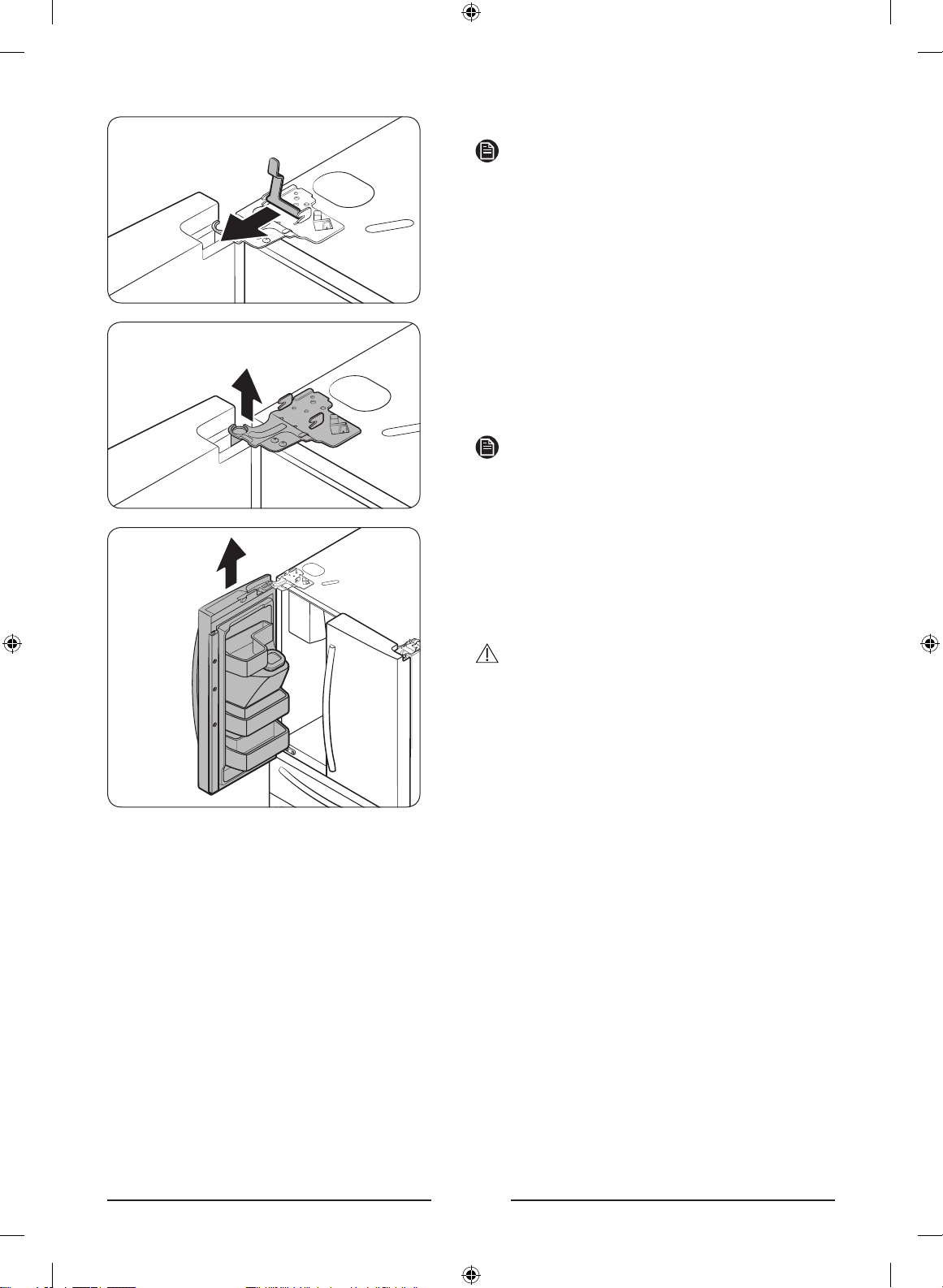

4. Pull up the clamp to remove it.
NOTE
Be careful not to drop the clamp on the oor.
5. Open the door 90 degrees. While holding
the door, pull up and remove the top
hinge. Be careful not to damage the
connector wires when you remove the
hinge.
NOTE
Be careful not to drop the hinge on the oor.
6. Gently pull up the door vertically to
remove. Do not apply excessive force
to the door. The door may fall, causing
physical injury.
7. Lay the door down on a at surface.
CAUTION
Please put the door down slowly to prevent
scratches.
FDR_AW3-14_User-servicing-manual_26ge.indb 10 2020-12-17 오후 2:18:04

English
Right door
1. Disconnect the wire connectors (x2) on the
right door. The position of the connectors
differs with the model.
CAUTION
• Do not remove both doors simultaneously.
Make sure to remove one door at a time.
Otherwise, one of the doors may fall and
cause physical injury.
• Make sure the refrigerator is off before
disconnecting the connectors.

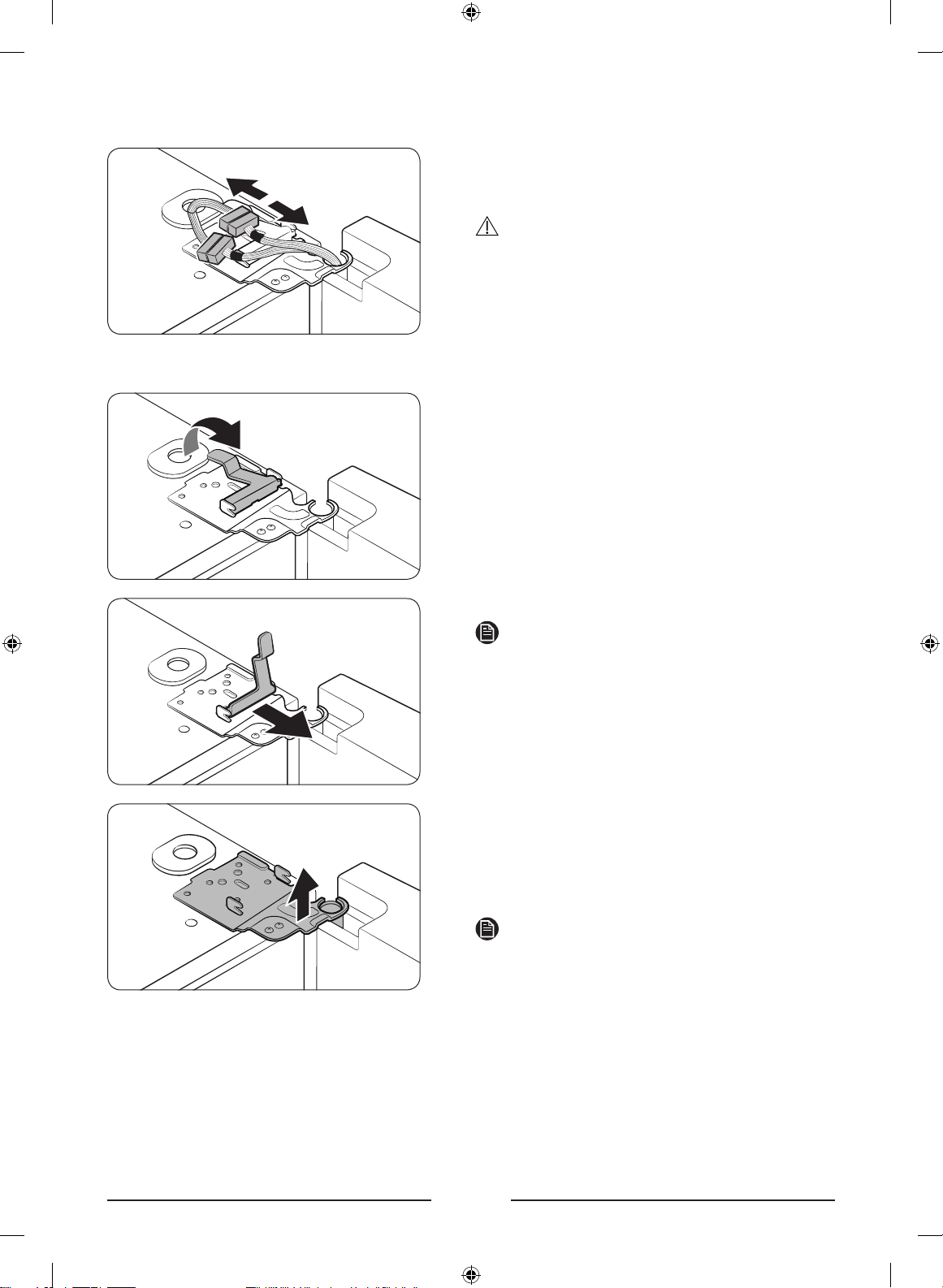

2. Gently draw up the clamp in several steps.
To prevent nger injuries, do not apply a
sudden force to the clamp.
3. Pull up the clamp to remove it.
NOTE
Be careful not to drop the clamp on the oor.
4. Open the door 90 degrees. While holding
the door, pull up and remove the top
hinge. Be careful not to damage the
connector wires when you remove the
hinge.
NOTE
Be careful not to drop the hinge on the oor.
FDR_AW3-14_User-servicing-manual_26ge.indb 11 2020-12-17 오후 2:18:07

English

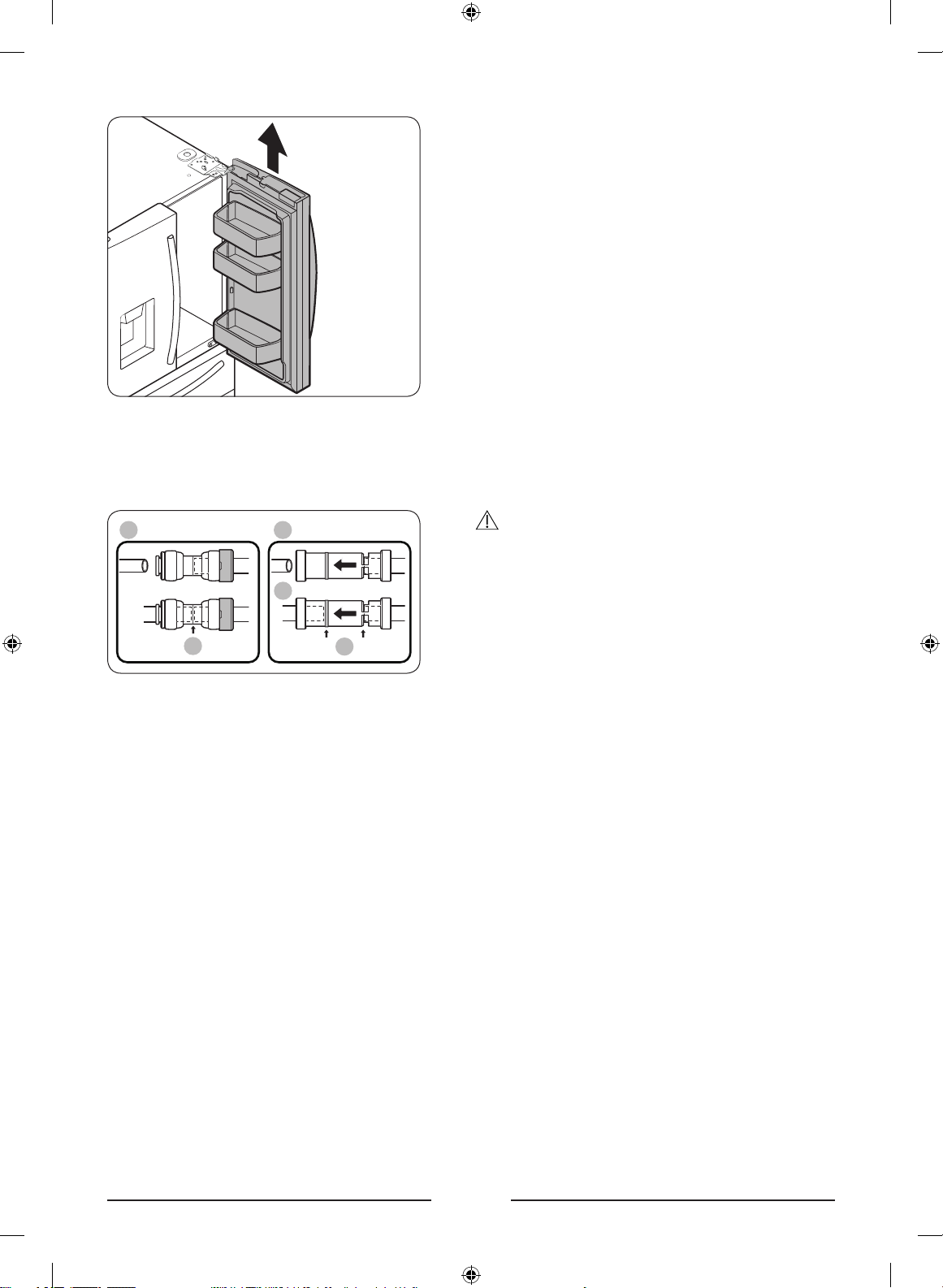

5. Gently pull up the door vertically to
remove. Do not apply excessive force
to the door. The door may fall, causing
physical injury.
6. Lay the door down on a at surface.
To reattach the fridge door
After you have moved the refrigerator to its nal location, reattach the doors by following
the removal instructions in reverse order.
A
01
02 03
B
01 Dispenser
02 Center of transparent coupler
03 Guidelines
CAUTION
To prevent water leaks from the dispenser,
the water line must be fully connected. Make
sure both tubes of the water line are inserted
fully to the center of transparent coupler (A)
or the guidelines (B).
FDR_AW3-14_User-servicing-manual_26ge.indb 12 2020-12-17 오후 2:18:09

English

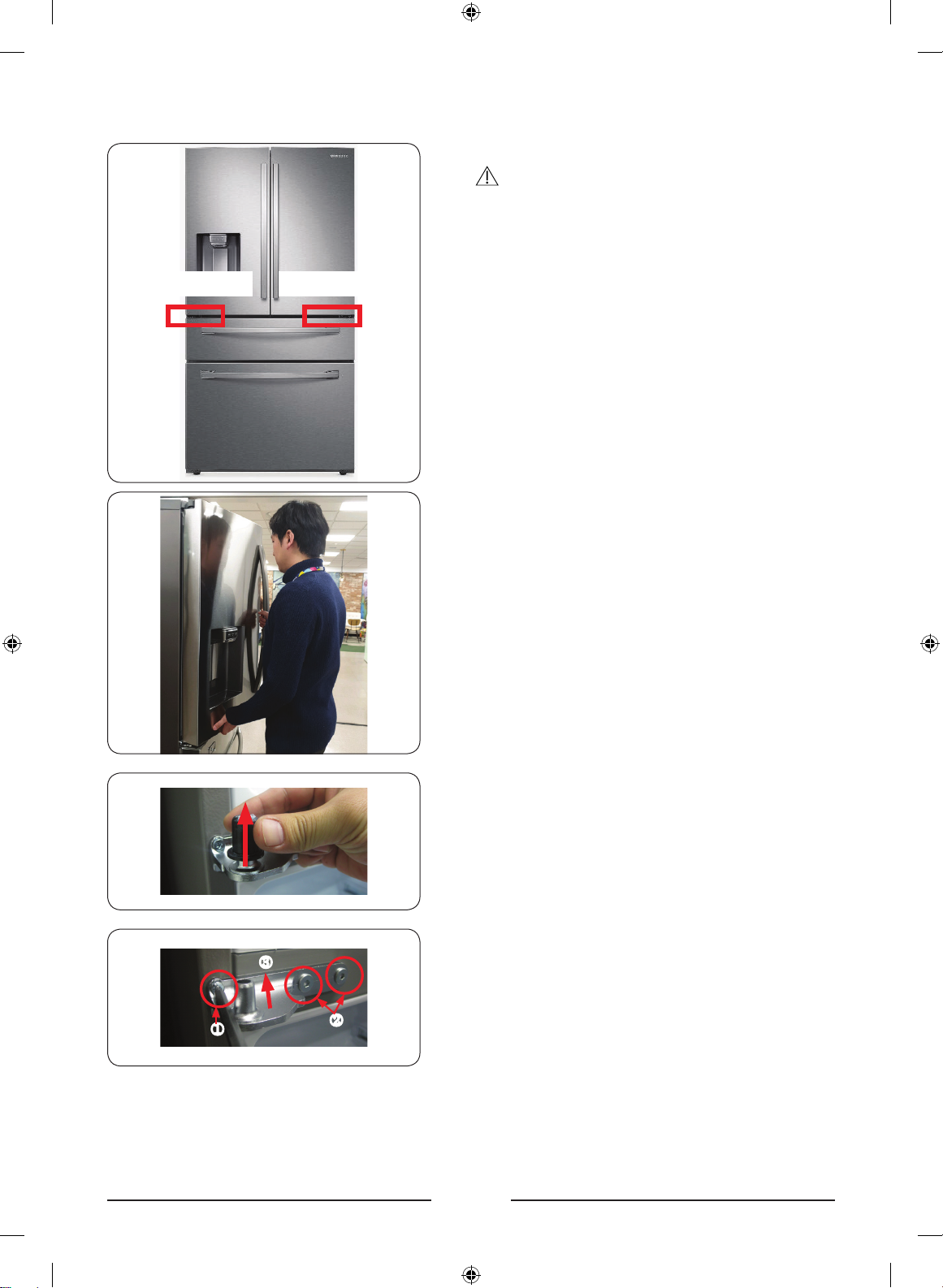

Hinge Mid
HINGE MID L HINGE MID R
1. Lift the door straightly up to remove.
CAUTION
Be careful not to drop the door.
2. Lift the grommet hinge straightly.
③
①②
3. With a Philips head screwdriver, remove
the screw (1) attatched to the lower left
and right door hinges. With a 0.4in Hex
wrench, remove the 2 at head screws
(2) Remove the lower left and right door
hinges (3).
FDR_AW3-14_User-servicing-manual_26ge.indb 13 2020-12-17 오후 2:18:12

English

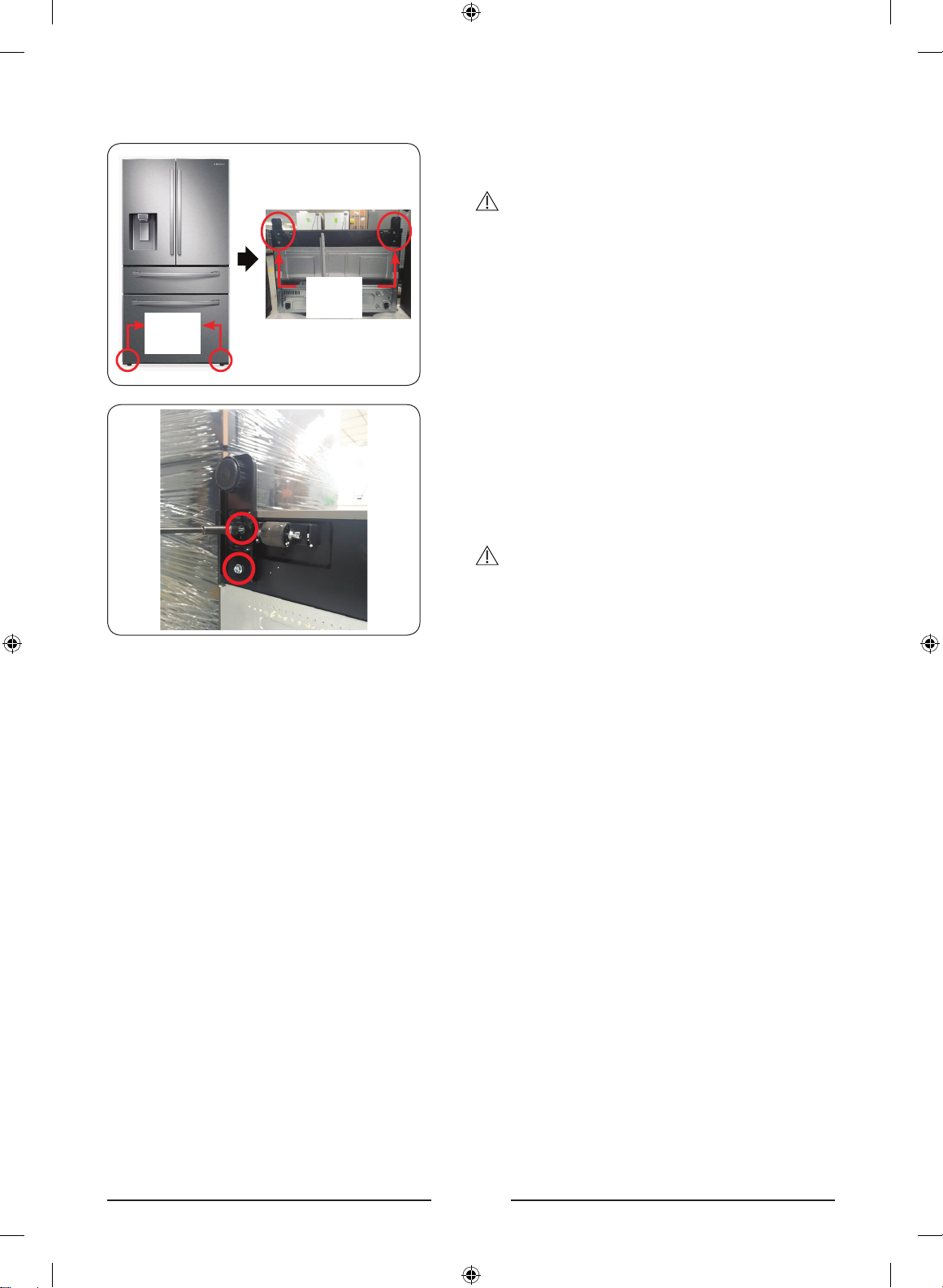

Hinge Low
Hinge
low
Hinge
low
1. Disconnect the Power Cord.
2. Lay down the set.
CAUTION
• Must working more than 2 people.
• Be sure to unplug the power cord before
performing the operation above.
3. Remove Bolt.(2ea).
(Using spanner or 10mm Box wrench.)
4. Remove Hinge Low R/L.
5. Reassemble in the opposite order of
disassembly after replacing the top,
middle, and/or bottom hinge.
CAUTION
• Make sure the wire connectors are
connected properly.
• Be careful not to damage the wires when
fastening the top cover
FDR_AW3-14_User-servicing-manual_26ge.indb 14 2020-12-17 오후 2:18:13

Français
Guide de réparation
1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour
vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté
extérieur de votre produit.
- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres
situé en bas à gauche du produit.
3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de
l'illustration gurant dans ce manuel.
- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles
uniquement), aux joints, aux tiroirs et aux charnières.
REMARQUE
Suite à une réparation par un fournisseur de service non autorisé, une réparation par
l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung
ne peut être tenu pour responsable de tout dommage subi par le produit, de toute
blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative
de réparation du produit ne respectant pas scrupuleusement les présentes consignes de
réparation et de maintenance. Tout dommage subi par le produit et provoqué par une
tentative de réparation par une personne autre qu'un fournisseur de service certié par
Samsung ne sera pas couvert par la garantie.
ATTENTION
• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce
manuel. Assurez-vous de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la
dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.
FDR_AW3-14_User-servicing-manual_26ge.indb 1 2020-12-17 오후 2:18:14

Français
L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction
du modèle et du pays.
03
02
01
05
06
04
01 Charnière supérieure 02 Joint
03 Charnière centrale 04 Charnière inférieure
05 Tiroir 06 Étiquette du code à barres
Remplacement de la poignée
ATTENTION
• Lorsque vous remplacez la poignée de la porte, veillez à ne pas éraer la partie avant
de la porte.
• Pressez fermement les poignées sur les supports. Assurez-vous qu'il n'y ait pas d'espace
entre les supports et la porte.
• Serrez fermement les vis lors du montage de la poignée.
• Vériez que la poignée est correctement xée avant d'utiliser le produit.
Outils requis (non fournis)
Tournevis à tête plate Clé hexagonale (4 mm de diamètre)
FDR_AW3-14_User-servicing-manual_26ge.indb 2 2020-12-17 오후 2:18:16

Français
Pour détacher les poignées
1. Desserrez la vis de serrage à l'aide de
la clé hexagonale de 0,1 po, puis tirez la
poignée vers l'avant.
2. Retirez le cache en vinyle de la porte.
3. Desserrez la vis de serrage située en bas
à droite de l'appareil à l'aide de la clé
hexagonale de 0,1 po.
4. Retirez la poignée serrée en la tirant vers
la droite.
ATTENTION
Veillez à ne pas rayer ou casser les pièces.
FDR_AW3-14_User-servicing-manual_26ge.indb 3 2020-12-17 오후 2:18:19

Français
Fixation des poignées
ATTENTION
Les poignées du réfrigérateur doivent être
orientées dans le bon sens.
• Les poignées du réfrigérateur doivent
être xées de manière à ce que les trous
sur chacune d'elles soient en face les uns
des autres.
• La poignée du congélateur doit être xée
de manière à ce que son trou soit face en
bas.
1. À l'aide d'un tournevis cruciforme,
serrez les vis de la poignée sur le
réfrigérateur, deux pour chaque poignée
respectivement, comme illustré à gauche.
2. Pour installer les poignées du
réfrigérateur sur l'appareil, placez d'abord
le bas de la poignée sur la vis de poignée
inférieure.
1
2
3
2
Pour la poignée de type B : installez la
poignée en procédant dans l'ordre suivant :
(1) bas, (2) centre, (3) haut. Reportez-vous à
l'image à gauche.
REMARQUE
La conception de la poignée de la porte
droite peut varier selon votre modèle.
FDR_AW3-14_User-servicing-manual_26ge.indb 4 2020-12-17 오후 2:18:22

Français
3. Poussez la poignée vers le bas, puis
placez le haut de la poignée sur la vis de
poignée supérieure.
4. Insérez la clé fournie dans l'orice de
la poignée, puis tournez-la dans le sens
horaire pour serrer.
5. Recommencez les étapes 2 à 4 avec
la deuxième poignée de la porte du
réfrigérateur.
6. Pour installer la poignée du congélateur
sur l'appareil, placez d'abord le côté
gauche de la poignée du congélateur sur
la vis de poignée gauche.
7. Poussez la poignée vers la gauche, puis
placez le côté droit de la poignée du
congélateur sur la vis de poignée droite.
8. Insérez la clé fournie dans l'orice de
la poignée, puis tournez-la dans le sens
horaire pour serrer.
FDR_AW3-14_User-servicing-manual_26ge.indb 5 2020-12-17 오후 2:18:25

Français
Remplacement du joint
ATTENTION
Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.
Retrait du joint
Ouvrez la porte et retirez le joint de la porte.
Remplacement du joint
Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre
le nouveau joint et la porte.
FDR_AW3-14_User-servicing-manual_26ge.indb 6 2020-12-17 오후 2:18:26
