02_ 특징
양문형 냉장고의 특장점
제품의 주요 특장점
구입하신 삼성 냉장고는 혁신적인 보관 능력과 절전 기능을 다양하게 갖추고 있습니다.
•XtraSpaceTM
냉동고의 제빙기 옆쪽 수직 공간에 피자 등을 보관할 수 있습니다.
•문열림경보
문을 열어두면 경고음이 울립니다.
•신선야채실
최적화된 습도 관리로 채소와 과일을 신선하게 보관합니다.
•미니제빙기
•정수시스템
•디지털표시부와온도조절장치
나중에 편리하게 참고할 수 있도록 모델 번호와 일련 번호를 적어
두세요. 모델 번호와 일련 번호는 냉장고 왼쪽에 나와 있습니다.
모델 번호
일련 번호
DA68-01890N-KO.indd 2 2011.1.21 11:27:42 AM

안전을 위한 주의사항 _03
안전을 위한 주의사항
안전을 위한 주의사항
새로 구입하신 삼성 양문형 냉장고를 사용하기 전에 반드시 이 사용설명서를 읽어 새 냉장고의 특징과 기능을
안전하고 효율적으로 작동하는 방법을 익혀 두세요.
안전을 책임지는 사람이 이 냉장고를 어떻게 사용해야 하는지에 대한 감독이나 지시를 제공하는 경우가 아니라면,
(어린이를 포함하여) 신체적, 감각적 또는 정신적 능력이 떨어지거나 경험과 지식이 부족한 사람이 이 냉장고를
사용하면 안 됩니다.
- 그러지 않으면 감전, 화재, 폭발 등 제품에 문제가 발생하거나 사람이 다칠 수 있습니다.
다음 지시사항은 다양한 모델에 포괄적으로 적용되므로, 구입하신 냉장고의 특징과 이 사용설명서에 나온 냉장고의
특징이 약간 다를 수 있습니다. 질문이 있으시면 1-800-SAMSUNG에 문의하거나 www.samsung.com에서
도움말과 정보를 찾아 보세요.
주요안전기호및주의사항:
경고 심각한부상또는사망으로 이어질 수 있는 위험 요소나 위험한 행동.
주의 경미한부상또는재산피해로 이어질 수 있는 위험 요소나 위험한 행동.
시도하지 마세요.
분해하지 마세요.
만지지 마세요.
지시를 잘 따르세요.
벽면 콘센트에서 전원 플러그를 뽑으세요.
반드시 냉장고를 접지하여 감전을 예방하세요.
서비스 센터에 지원을 요청하세요.
참고.
위경고표시는사용자본인과다른사람들의부상을막기위한것입니다.
주의깊게따라주세요.
다읽고나서나중에참고할수있도록안전한곳에보관하세요.
•R600a또는R134a는냉매로사용할수있습니다.냉장고뒷면의압축기라벨과내부의등급표를
참조하여냉장고에사용된냉매를확인하세요.
DA68-01890N-KO.indd 3 2011.1.21 11:27:43 AM

04_ 안전을 위한 주의사항
설치 시 엄중 경고 기호
•습한 곳이나 물과 닿을 수 있는 곳에 냉장고를 설치하지 마세요.
- 전기 부품의 절연성 저하로 감전 또는 화재가 발생할 수 있습니다.
•습기가 높거나 기름기가 많은 곳, 먼지가 많거나 직사광선이 비치는 곳, (빗방울과 같이) 물이 직접 닿는
곳에 이 냉장고를 설치하지 마세요.
•직사광선이 비치는 곳에 놓거나 스토브나 실내 난방기 같은 제품의 열에 이 냉장고를 노출시키지
마세요.
•
멀티탭 하나에 여러 제품의 플러그를 꽂지 마세요. 냉장고는 항상 정격 표시판과 일치하는 정격 전압을
갖춘 전용 콘센트에 꽂아야 합니다.
- 이렇게 해야 최고의 성능을 끌어낼 수 있으며, 배선 과열로 화재 위험을 초래할 수 있는 옥내 배선
회로의 과부하를 막을 수 있습니다.
•벽면 콘센트가 느슨하면 전원 플러그를 끼우지 마세요.
- 감전이나 화재 위험이 있습니다.
•코드 선 부분 또는 코드 양끝에 찢어지거나 닳은 흔적이 있으면 사용하지 마세요.
•전원 코드를 무리하게 구부리거나 무거운 물건으로 누르지 마세요.
•냉장고 플러그를 뺄 때 절대로 전원 코드를 당기지 마세요. 항상 플러그를 꽉 잡고 콘센트에서 직선으로
당겨 빼내세요.
- 코드가 손상되면 단락, 화재, 감전이 발생할 수 있습니다.
•냉장고 가까이에서 에어로졸을 사용하지 마세요.
- 냉장고 가까이에서 에어로졸을 사용하면 폭발이나 화재가 발생할 수 있습니다.
•이 냉장고의 급수부는 유자격자만 설치 및 연결해야 하며, 식수 급수부에만 연결해야 합니다.
•제빙기를 제대로 작동하려면 20~125psi 정도의 수압이 필요합니다.
ㅍ
• 사용하기 전에 사용설명서에 따라 냉장고를 올바로 설치 및 배치해야 합니다.
•코드를 빼서 전원 플러그를 올바른 위치에 연결하세요.
- 전원 플러그를 거꾸로 연결하면 전선이 차단되어 화재 또는 감전이 발생할 수 있습니다.
•냉장고를 옮길 때에는 냉장고가 뒤집히거나 전원 코드가 손상되지 않도록 조심하세요.
- 이렇게 하면 화재 위험이 있습니다.
•냉장고 뒷면에 눌려 전원 플러그가 뭉개지거나 파손되지 않도록 하세요.
•아이들 손에 포장재가 닿지 않도록 하세요.
- 아이들이 포장재를 머리에 쓰면 질식해 사망할 위험이 있습니다.
•설치 후에도 플러그에 쉽게 손이 닿도록 적절한 위치에 냉장고를 설치하세요.
•처음 플러그를 꽂아 제품을 사용하기 전에 보호용 플라스틱 필름을 모두 제거해야 합니다.
•냉장고를 안전하게 접지해야 합니다.
- 냉장고의 어떤 부분이든 검사하거나 수리하기 전에 냉장고가 접지 상태인지 반드시 확인하세요.
누전으로 인해 심각한 감전 사고가 발생할 수 있습니다.
•가스관, 전화선, 그 외 피뢰침처럼 작용할 수 있는 물체에는 절대 접지하지 마세요.
- 접지 플러그를 잘못 사용하면 감전 위험을 초래할 수 있습니다. 연장 코드를 사용해야 하는 경우에는
안전을 위한 주의사항
경고
DA68-01890N-KO.indd 4 2011.1.21 11:27:43 AM

안전을 위한 주의사항 _05
3피스 접지 플러그가 있는 3선 연장 코드와 제품의 플러그를 꽂을 3구 콘센트만 사용하세요.
연장 코드의 표시 정격은 AC 115~120V, 10A 이상이어야 합니다. 접지 어댑터를 사용하는 경우에는
콘센트 박스를 완전히 접지하세요.
•전원 코드가 파손되면 제조업체 또는 서비스 대리점에서 바로 교체하세요.
설치 시 주의 기호
•평평한 표면 위에 냉장고를 설치할 수 있도록 충분한 공간을 확보하세요.
- 냉장고가 수평을 이루지 않으면 내부 냉각 시스템이 제대로 작동하지 않을수 있습니다.
•냉장고 커버 또는 마운팅 구조의 통기구가 장애물에 막히지 않도록 하세요.
•설치 후 2시간 동안 냉장고를 세워 놓으세요.
사용 시 엄중 경고 기호
•젖은 손으로 전원 플러그를 끼우지 마세요.
•냉장고 위에 물건을 쌓아두지 마세요.
-
냉장고 문을 여닫을 때 물건이 떨어져 부상이나 물질적 피해를 입을 수 있습니다.
•물을 담은 용기를 냉장고 위에 올려 놓지 마세요.
- 물이 쏟아지면 화재, 감전의 위험이 있습니다.
•아이들이 냉장고를 갖고 놀지 않도록 잘 감독해야 합니다.
•아이들이 문에 매달리지 못하게 하세요. 심각한 부상이 발생할 수 있습니다.
•아이들이 냉장고 안으로 들어가지 못하게 하세요. 냉장고 안에 갇힐 위험이 있습니다.
•냉장고 밑 하단부에 손을 넣지 마세요.
- 날카로운 모서리 때문에 부상을 입을 수 있습니다.
•아이들이 서랍 덮개를 밟고 올라가지 않게 하세요.
- 서랍이 부서져 아이들이 미끄러질 수 있습니다.
•냉장고에 식품을 무리하게 많이 넣지 마세요.
- 냉장고 문을 열 때 물건이 떨어져 부상이나 물질적 피해를 입을 수 있습니다.
• 냉동 식품의 최대 보관 기한 및 유통 기한을 준수하세요.
•젖은 손으로 냉동실의 안쪽 벽면이나 냉동실 안에 넣어둔 제품을 만지지 마세요.
- 동상에 걸릴 수 있습니다.
•워터 디스펜서 구멍, 얼음 슈트, 제빙기 얼음통에 손가락이나 다른 물체를 넣지 마세요.
- 부상이나 물질적 피해를 입을 수 있습니다.
•냉장고 가까이에서 가연성 가스를 분사하지 마세요.
- 폭발이나 화재의 위험이 있습니다.
•휘발성 또는 가연성 물질을 냉장고에 넣지 마세요.
-
벤젠, 시너, 알코올, 에테르, LP 가스 등의 물질을 넣어두면 폭발로 이어질 수 있습니다.
경고
주의
DA68-01890N-KO.indd 5 2011.1.21 11:27:43 AM

06_ 안전을 위한 주의사항
사용 시 엄중 경고 기호(계속)
•의약품, 과학 자재, 기타 온도에 민감한 제품을 냉장고에 넣지 마세요.
- 온도를 엄격하게 조절해야 하는 제품을 냉장고에 넣어두면 안 됩니다.
•제조업체에서 권장하는 유형이 아닌 전기 제품은 냉장고 안에 넣거나 냉장고 안쪽에서 사용하지 마세요.
•성에 제거를 돕는 기계 장치나 기타 수단도 제조업체에서 권장하는 유형이 아니면 사용하지 마세요.
•냉매 회로를 손상시키지 마세요.
•냉장고를 임의로 분해하거나 수리하지 마세요.
- 화재, 고장, 부상의 위험이 있습니다.
•아이들이 냉장고를 갖고 놀지 않도록 잘 감독해야 합니다.
•병들은 떨어지지 않도록 간격 없이 촘촘히 붙여서 넣어야 합니다.
•이 제품은 가정에서 식품을 보관하는 용도로만 사용해야 합니다.
•가스가 샐 때는 화기 또는 인화성 물질을 치우고 냉장고가 설치된 방을 몇 분 동안 환기하세요.
•제조업체 또는 서비스 대리점에서 제공한 LED 램프만 사용하세요.
•냉장고의 내부 램프를 교체하기 전에 콘센트에서 전원 플러그를 빼주세요.
- 감전의 위험이 있습니다.
•타는 냄새나 연기가 나면 즉시 전원 플러그를 빼고 삼성전자 서비스 센터에 문의하세요.
•조명을 교체하기 어려우면 서비스 대리점에 문의하세요.
•
LED 램프가 장착된 제품의 램프 덮개와 LED 램프를 임의로 분해하지 마세요.
- 서비스 대리점에 문의해 주세요.
•냉장고 안쪽에 먼지나 물기가 생기면 전원 플러그를 빼고 삼성전자 서비스 센터에 문의하세요.
- 화재의 위험이 있습니다.
사용 시 주의 기호
•완전히 해동한 냉동 식품을 다시 얼리지 마세요. 냉동실 수납칸에 탄산 음료나 발포성 음료를 넣어두지
마세요. 병이나 유리 용기를 냉동실에 넣지 마세요.
- 내용물이 얼면 유리가 깨져 부상을 입을 수 있습니다.
•서비스 보증 및 개조.
- 제3자가 이 냉장고 완제품을 어떠한 방식으로든 변경하거나 개조하면 삼성전자 보증 서비스의 적용을
받을 수 없으며, 삼성전자는 이러한 제3자의 개조로 인한 안전 문제에 대해 어떠한 책임도 지지
않습니다.
•통풍구를 막지 마세요.
- 특히 비닐 봉지 등으로 인해 통풍구가 막히면 냉장고가 과냉각될 수 있습니다.
이러한 과냉각 기간이 너무 오래 지속되면 정수 필터가 망가져서 물이 샐 수 있습니다.
•냉장고 콘센트를 전원 공급장치에서 뽑아둔 경우에는 적어도 5분 이상 기다렸다가 다시 플러그를
끼워야 합니다.
주의
경고
DA68-01890N-KO.indd 6 2011.1.21 11:27:43 AM

안전을 위한 주의사항 _07
•긴 휴가를 계획하고 있거나 장기간 냉장고를 사용하지 않을 때는 냉장고를 비우고 전원 플러그를 뺀
다음 급수 밸브를 잠가야 합니다.
- 절연성 저하로 인해 화재가 발생할 수 있습니다.
- 그러지 않으면 누수가 발생할 수 있습니다.
• 정전이 발생하면 관할 전기 회사에 문의하여 얼마나 오래 상황이 계속될 지 확인해야 합니다.
- 대부분의 정전은 한두 시간 안에 해결할 수 있으므로 냉장고 온도에 영향을 미치지 않습니다.
단, 전기가 꺼져있는 동안에는 문을 여닫는 횟수를 최소화해야 합니다.
- 24시간 이상 정전이 계속되면 냉동 식품을 모두 꺼내세요.
• 천둥번개가 치면 전원 플러그를 뽑아두세요.
•안쪽에 물기가 많으면, 물기를 닦아내고 문을 열어 두세요.
- 악취와 곰팡이가 생길 수 있습니다.
•제품 성능을 최대한 높이려면,
- 냉장고 뒷쪽 통기구 앞에 너무 바짝 붙여서 식품을 놓지 마세요. 냉장고 수납칸의 자유로운 공기
순환을 방해할 수 있습니다.
- 냉장고에 보관할 식품은 랩으로 잘 싸거나 밀폐 용기에 넣어서 보관하세요.
- 바나나, 멜론과 같이 저온에서 쉽게 변질되는 음식은 보관하지 마세요.
- 냉장고에 동봉된 제빙기만 사용하세요.
- 이 냉장고에는 성에 방지 기능이 있으므로, 수동으로 성에를 제거하지 않아도 자동으로 제거됩니다.
- 성에 제거 중에는 냉동 식품의 보관 기간이 짧아질 수 있습니다.
- 설계된 온도 범위의 하한값을 벗어난 곳에 냉장고를 오래 두면, 냉장고가 제대로 작동하지 않을 수
있습니다. (내용물이 녹거나 냉동실의 온도가 너무 뜨거워질 수 있습니다.)
- 냉장고의 퓨즈는 유자격 기술자 또는 서비스 회사에서 교체해야 합니다.
> 그러지 않으면 감전이나 부상을 유발할 수 있습니다.
- 냉장고 안쪽에 음식물을 아무렇게나 쌓아놓지 마세요.
> 음식물이 제대로 냉장되지 않습니다.
- 헤어 드라이기로 냉장고 안쪽을 말리지 마세요.
악취 제거를 위해 냉장고에 촛불을 켜지 마세요.
> 감전이나 화재를 유발할 수 있습니다.
•물 탱크, 얼음 트레이, 워터 큐브는 식수로만 채우세요.
•냉장고가 물에 젖으면 전원 플러그를 빼고 삼성전자 서비스 센터에 문의하세요.
청소 시 주의 기호
•냉장고 안팎에 직접 물을 분사하지 마세요.
- 화재나 감전의 위험이 있습니다.
•전원 플러그 핀에 묻은 이물질이나 먼지를 제거하세요. 전원 플러그를 청소할 때는 젖거나 축축한 천을
사용하지 말고 핀에 묻은 이물질이나 먼지를 제거하세요.
- 화재나 감전의 위험이 있습니다.
•청소와 수리를 하기 전에 냉장고 플러그를 뽑으세요.
주의
DA68-01890N-KO.indd 7 2011.1.21 11:27:43 AM

08_ 안전을 위한 주의사항
폐기 시 엄중 경고 기호
•아이들이 갇힐 위험이 있습니다. 오래된 냉장고를 버리기 전에 다음과 같은 조치를 취하세요.
- 문을 모두 떼어 내세요.
- 아이들이 냉장고 안으로 쉽게 기어오르지 못하도록 선반을 제자리에 두세요.
•환경 친화적인 방식으로 제품의 포장재를 폐기하세요.
•아이들이 냉장고 안으로 쉽게 기어오르지 못하도록 선반을 제자리에 두세요.
폐기 전에 냉장고 뒷면의 배관이 하나라도 파손되지 않게 하세요.
•이 냉장고를 폐기할 때는 어린 아이나 동물이 안에 갇히지 않도록 문, 도어 패킹, 도어 래치를 떼어
내세요. 아이들이 냉장고를 갖고 놀지 않도록 잘 감독해야 합니다.
•사이클로펜테인은 단열재에 사용됩니다. 단열재 가스를 폐기할 때에는 특별한 폐기 절차를 거쳐야
합니다. 환경적으로 안전한 제품 폐기에 관한 내용은 현재 관공서에 문의하세요.
폐기 전에 냉장고 뒷면의 배관이 하나라도 파손되지 않게 하세요.
경고
DA68-01890N-KO.indd 8 2011.1.21 11:27:43 AM

목차 _09
목차
양문형냉장고설치하기
10
10 냉장고 설치 전 준비사항
12 냉장고 설치하기
17 냉장고 수평 조절하기
18 냉장고 문 간격 조절하기
19 워터 디스펜서 라인 점검하기
20 급수관 설치하기
양문형냉장고작동하기
22
22 제어 패널 확인하기
23 제어 패널 사용하기
25 얼음/냉수 디스펜서 사용하기
26 식품 보관하기
양문형냉장고청소및유지관리하기
28
28 냉동실/냉장실 부속품 분리하기
29 냉장고 청소하기
30 정수 필터 교체하기
부록
31
31 문제 해결
보증
32
DA68-01890N-KO.indd 9 2011.1.21 11:27:43 AM

10_ 설치
양문형 냉장고 설치하기
냉장고 설치 전 준비사항
삼성전자 양문형 냉장고를 구입하신 것을 축하 드립니다. 새로 구입하신 냉장고가 제공하는 다양한 최신 기능과
효율성을 마음껏 즐기시길 바랍니다.
최적의설치장소선택하기
•급수관을 연결하기 쉬운 곳을 선택하세요.
•직사광선이 내리쬐는 곳은 피하세요.
•수평이거나 거의 수평에 가까운 바닥을 고르세요.
•냉장고 문을 쉽게 여닫을 수 있을 만큼 주변 간격이 충분한지 확인하세요.
•평평한 표면 위에 냉장고를 설치할 수 있도록 충분한 공간을 확보하세요.
- 냉장고가 수평을 이루지 않으면 내부 냉각 시스템이 제대로 작동하지 않을수 있습니다.
- 냉장고 사용에 필요한 전체 공간은 아래 도면과 치수를 참조하세요.
온도가 50ºF(10ºC) 미만인 곳에 냉장고를 설치하지 마세요.
냉장고를운반할때는다음과같이하세요.

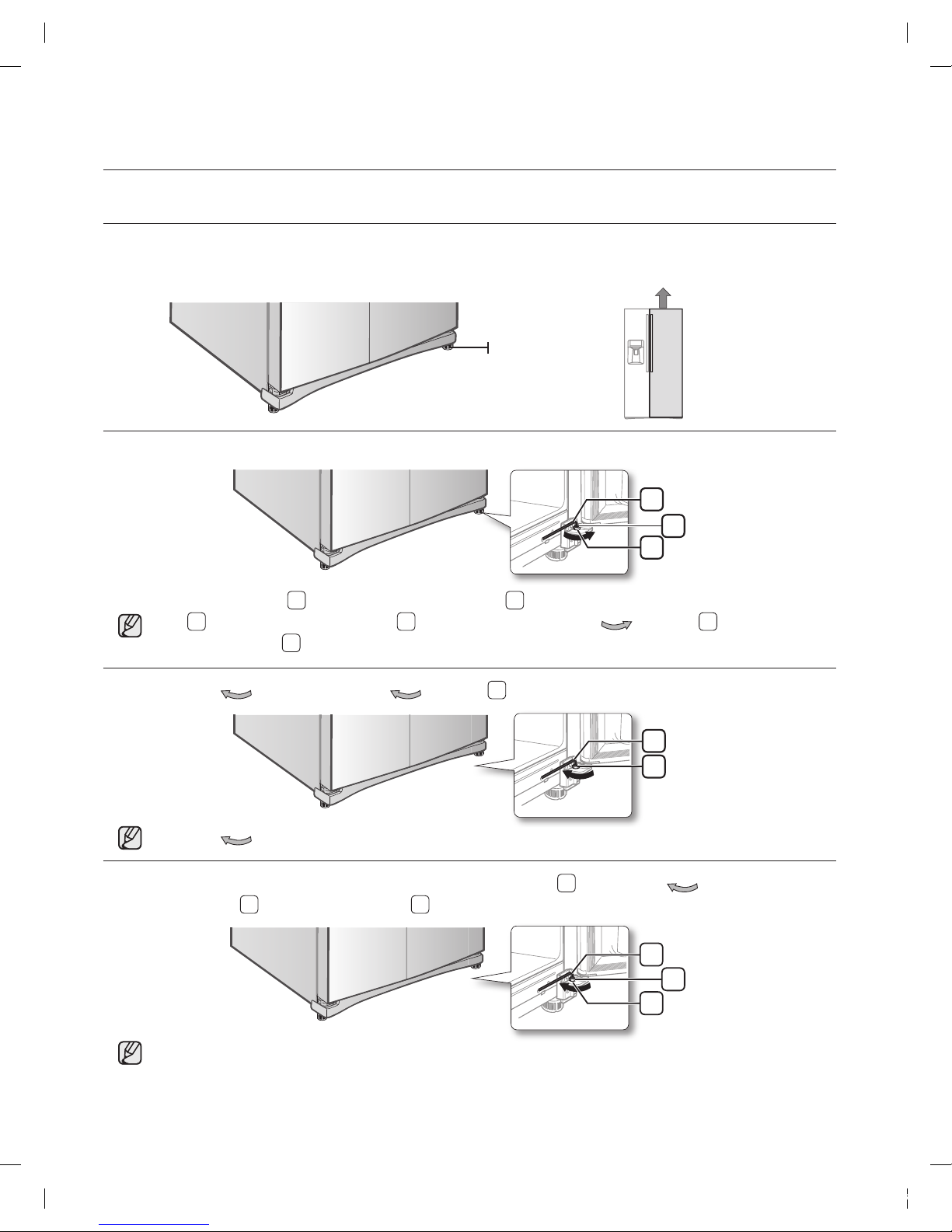

바닥 손상을 막기 위해 반드시 앞쪽 조절다리를 (바닥보다 높게) 위로 들어
주세요. 사용설명서의 '냉장고 수평 조절하기'(15페이지)를 참조하세요.
바닥의 마감재를 보호하기 위해, 포장 상자와 같은 보호 시트를 냉장고
밑에 깔아 주세요.
냉장고를 설치, 수리하거나 냉장고 뒤를 청소할 때는 반드시 냉장고를
직선으로 빼내고, 작업이 끝나면 직선으로 밀어 넣으세요.
주의
최소 2"(50.8mm) 최소 2"(50.8mm)
드라이버(-)
조절 다리
DA68-01890N-KO.indd 10 2011.1.21 11:27:44 AM

설치 _11
01 설치
중요! 현관, 문간, 천장, 계단 등의 폭과 높이를 모두 측정하여 최종 설치 장소까지 냉장고를 쉽게 운반할 수 있는지
확인해야 합니다.
냉장고의 정확한 높이와 깊이는 다음 표에 나와 있습니다.
모델 RS263TD**
치수
[인치(mm)]
너비
캐비닛만 35 3/4 (908)
앞쪽 조절다리
포함 35 15/16 (915.5)
깊이
캐비닛만 23 5/8 (735)
문 포함 27 7/16 (861.2)
손잡이 포함 30 (920.4)
높이
캐비닛만 68 5/8 (1,742.4)
힌지 포함 69 5/16 (1,776)
문 포함 70 (1,776)
•오른쪽, 왼쪽, 뒤쪽, 위쪽에 충분한 간격을 두고 설치하세요. 이렇게 하면 전력 소모를 줄이고 전기세를
절약할 수 있습니다.
•냉동실 문을 떼어내기 전에 반드시 급수관을 분리하세요.
손상을 방지하려면 사용설명서의 ‘급수관 분리하기’(14페이지)를 참조하세요.
DA68-01890N-KO.indd 11 2011.1.21 11:27:45 AM

12_ 설치
양문형 냉장고 설치하기
냉장고 설치하기
이제 새 냉장고를 제자리에 설치했으므로 냉장고의 특징과 기능을 설정하고 사용할 수 있습니다. 이어지는 단계를 마치면
냉장고를 완벽하게 작동할 수 있습니다. 작동이 잘 되지 않으면, 전원 공급장치와 전원을 점검하거나 이 사용설명서 뒤에
나오는 문제 해결 부분을 확인해 보세요. 다른 자세한 질문이 있으시면 삼성전자 서비스 센터에 문의하세요.
1. 벽면과 냉장고 사이의 간격이 적당한 장소에 냉장고를 놓으세요. 이 사용설명서의 설치 지시사항을 참조하세요.
2.냉장고 플러그를 끼운 다음, 문을 열 때 실내 조명에 불이 들어오는지 확인하세요.
3.온도 조절 장치를 최저 온도로 맞추고 1시간 동안 기다리세요. (23페이지, Freezer(냉동실)/Fridge(냉장실)
(온도 조절)를 참조하세요.) 그러면 냉동실이 약간 싸늘해지면서 모터가 부드럽게 돌아갑니다.
4.냉장고를 켜고 몇 시간이 지나면 적절한 온도에 도달합니다. 온도가 충분히 차가워지면 냉장고에 식품과
음료를 보관하세요.
5.급수관을 냉장고에 조립하고, 커플러가 누수 없이 제대로 조립되었는지 확인하세요.
(20페이지, ‘급수관 설치하기’를 참조하세요.)
아래 부속품 목록을 확인하세요.
육각 렌치 압축 이음장치 압축 너트 클립
손잡이설치하기
1. 오른쪽 문에서 손잡이를 꺼내세요.
손잡이는 포장에 들어 있습니다.
2.손잡이 뒤쪽 “UP” 표시가 위로 오는지 확인하세요.
DA68-01890N-KO.indd 12 2011.1.21 11:27:48 AM

설치 _13
01 설치
3.양쪽 문의 위쪽 및 아래쪽 손잡이 잠금 탭을 손잡이에 맞추세요.
4.딸깍 소리가 들릴 때까지 손잡이를 문에서 아래로 밀어주세요.
5.손잡이를 당겨 제대로 설치되었는지 확인하세요. 제대로 삽입된 손잡이는 움직이지 않아야 합니다. 손잡이
2개가 일직선으로 나란한지 확인하세요.
손잡이가 나란하지 않으면 2, 3단계를 반복하세요. 문을 정렬하려면 사용설명서의 '냉장고 수평
조절하기'(17페이지)를 참조하세요.
DA68-01890N-KO.indd 13 2011.1.21 11:27:48 AM

14_ 설치
양문형 냉장고 설치하기
냉장고 설치하기(계속)
입구가 좁아 냉장고가 쉽게 통과할 수 없으면 냉장고 문을 분리할 수 있습니다.
필요한공구
십자형 드라이버 일자형 드라이버 10mm 소켓 렌치
앞쪽조절다리덮개분리하기
먼저 냉동실과 냉장실 문을 모두 열고, 나사 3개를 시계 반대 반향으로 돌려 앞쪽 조절다리 덮개를 벗기세요.
냉장고에서급수관분리하기

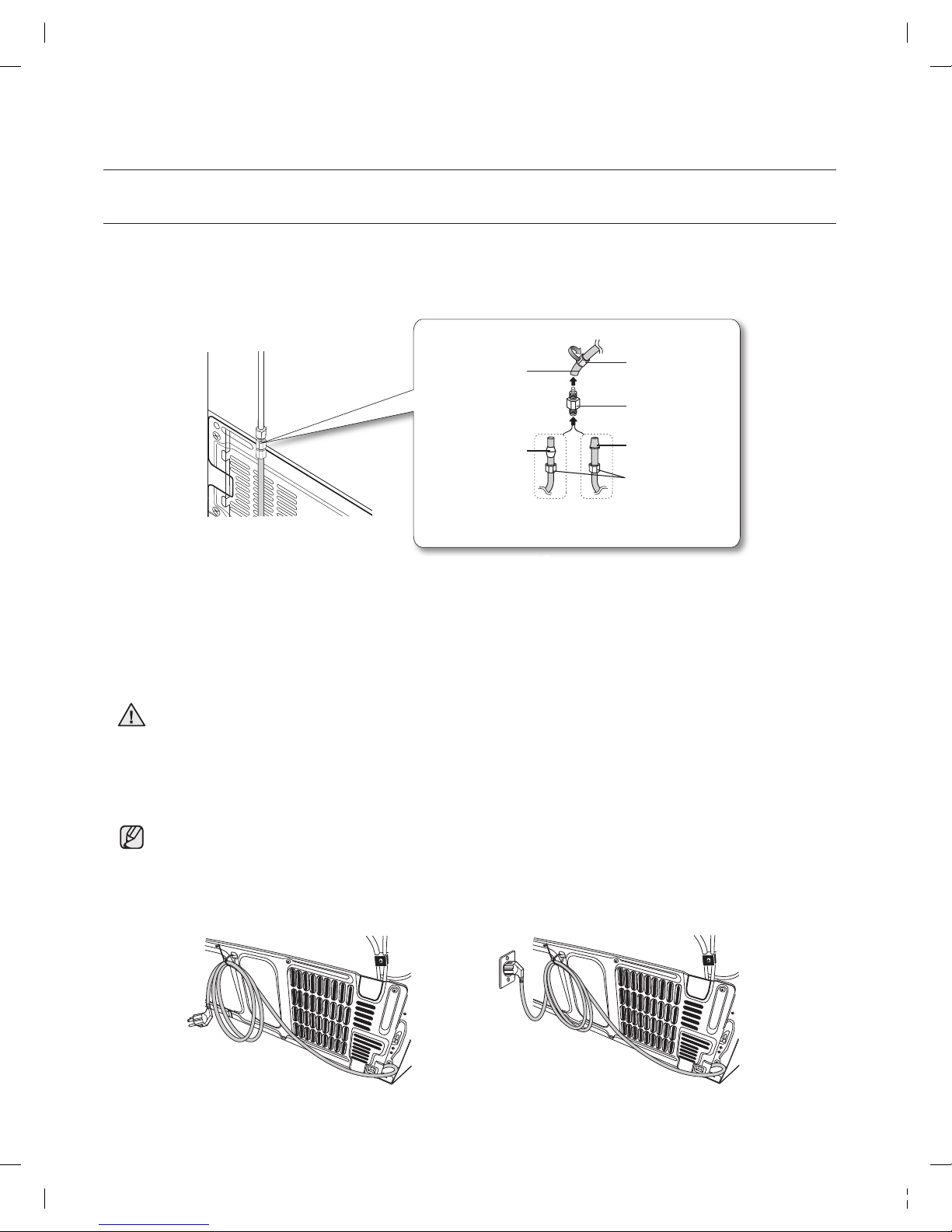

1. 커플러 2 를 누르고 급수 튜브 1 를 당겨 급수 튜브를 분리하세요.
급수관을 절단하지 마세요. 조심스럽게 커플러와 분리하세요.
급수관다시장착하기
1. 커플러 앞쪽 2 을 누른 채로 커플러에 급수관
1을 삽입하세요. 앞쪽 커버를 조심스럽게 놓고
제자리에 눌러 끼우세요.
2.클립 1개를 삽입하고 급수관을 제대로 지지하는지
확인하세요.
표시선까지 급수관을 완전히 삽입해야만 디스펜서에서 물이 새지 않습니다.
표시선표시선
커플러 커플러
클립 A (1/4")
커플러
앞쪽 조절다리 덮개
나사
DA68-01890N-KO.indd 14 2011.1.21 11:27:51 AM

설치 _15
01 설치
냉동실문분리하기
먼저 몇 가지 주의 사항이 있습니다.
•힌지가 구부러지거나 부서지지 않도록 위쪽으로 문을 쭉 들어 올리세요.
•문의 급수 튜브와 와이어 하네스가 끼지 않게 조심하세요.
•바닥면에 깔개를 깔고 그 위에 문을 놓아 흠집이나 파손을 방지하세요.
1. 냉동실 문을 닫고, 드라이버를 사용하여 상힌지 덮개 1 를 분리한 다음 전선 2 을 분리하세요.
2. 힌지 볼트 3 와 접지 나사 4 를 시계 반대 방향으로 돌려
분리한 후, 상힌지 5 를 화살표 방향으로 당겨 빼내세요.
분리한 문이 작업자에게 떨어지지 않게 조심하세요.
3. 냉동실 문을 연 다음 들어 올리세요. 문 7 을 위로 조심스럽게
들어올려 하힌지 6 에서 문을 분리하세요.
4. 하힌지를 화살표 방향으로 들어올려 하힌지
브래킷 9 에서 하힌지 8 를 분리하세요.
조립하기 전에 하힌지를 통해 급수관을
넣으세요.
냉동실문다시장착하기
냉동실 문을 다시 장착하려면 역순으로 부품을 다시 끼워 넣으세요.
DA68-01890N-KO.indd 15 2011.1.21 11:27:52 AM

16_ 설치
양문형 냉장고 설치하기
냉장고 설치하기(계속)
냉장실문분리하기
1. 냉장실 문을 닫고 드라이버를 사용하여 상힌지 덮개 1를 분리하세요.
2. 10mm 소켓 렌치로 힌지 볼트 2와 접지 나사 3를 시계 반대
방향으로 돌려 분리한 후, 상힌지 4를 화살표 방향으로 당겨
빼내세요. 분리한 문이 작업자에게 떨어지지 않게 조심하세요.
상힌지 덮개 오른쪽에 조립되어 있는 센서는 분리하지 마세요.
3. 문 7을 위로 조심스럽게 들어올려 하힌지 6에서 문을 분리하세요.
4. 하힌지를 화살표 방향으로 들어올려 하힌지 브래킷 9에서 하힌지
8를 분리하세요.
냉장실문다시장착하기
냉장실 문을 다시 장착하려면 역순으로 부품을 다시 끼워 넣으세요.
1
3
4
7
8
9
6
2
1
3
4
7
8
9
6
2
1
3
4
7
8
9
6
2
1
3
4
7
8
9
6
2
DA68-01890N-KO.indd 16 2011.1.21 11:27:53 AM

설치 _17
01 설치
냉장고 수평 조절하기
이제 냉장고 문을 다시 장착했으므로 최종 조절을 하기 전에 냉장고가 수평을 이루고 있는지 확인해야 합니다.
냉장고가 수평을 이루지 못하면 냉장고 문이 완벽한 수평을 이룰 수 없습니다.
냉장고 앞쪽도 조절할 수 있습니다.
냉장고수평을조절하기전에앞쪽조절다리덮개를벗기세요.
냉동실과 냉장실 문을 모두 열고, 나사 3개를 시계 반대 반향으로 돌려 앞쪽 조절다리 덮개를 벗기세요.
냉동실쪽이냉장실쪽보다낮을때.
냉동실 조절다리 홈에 일자형 드라이버를 삽입하고 시계 방향으로 돌리세요.
냉장실쪽이냉동실쪽보다낮을때.
냉장실 조절다리 홈에 일자형 드라이버를 삽입하고 시계 방향으로 돌리세요.
문을 미세 조절하는 가장 좋은 방법은 다음 섹션을 참조하세요.
드라이버 드라이버
냉동실
조절다리
냉장실
조절다리
DA68-01890N-KO.indd 17 2011.1.21 11:27:54 AM

18_ 설치
양문형 냉장고 설치하기
냉장고 문 간격 조절하기
냉장고 문이 모두 완벽한 수평을 이루려면 냉장고의 수평을 맞춰야 합니다. 도움이 필요하면, 냉장고 수평 조절에
관한 앞쪽 내용을 확인하세요.
문을 모두 열고 다음과 같이 한 번에 하나씩 높이를 조절하세요.
1. 볼트의 위쪽 끝 부분 2 에 닿을 때까지 하힌지의 너트 1 를 풀어 주세요.
너트 1 를 풀 때는 동봉된 육각 렌치 3 를 사용하여 시계 반대 방향 으로 볼트 2 를 풀어 주세요.
그러면 손으로 너트 1 를 풀 수 있게 됩니다.
2.시계 방향 또는 시계 반대 방향 으로 볼트 2 를 돌려 문의 높이차를 맞추세요.
시계 방향 으로 돌리면 문이 위로 올라갑니다.
3.문 높이를 조절하고 볼트의 아래쪽 끝 부분에 닿을 때까지 너트 1 를 시계 방향 으로 돌린 다음, 다시
렌치 로 볼트 3 를 조여 너트를 제자리 1에 고정하세요.
너트를 단단히 고정하지 않으면 볼트가 풀어질 수 있습니다.
3
2
1
3
2
1
3
2
조절부위
냉동실 문이
냉장실 문보다
높을 때
3
2
1
3
2
1
3
2
렌치
볼트
너트
3
2
1
3
2
1
3
2
렌치
볼트
너트
3
2
1
3
2
1
3
2
렌치
볼트
DA68-01890N-KO.indd 18 2011.1.21 11:27:57 AM

설치 _19
01 설치
워터 디스펜서 라인 점검하기
워터 디스펜서는 새로 구입하신 삼성 냉장고의 유용한 기능 중 하나입니다. 더 건강한 생활을 위해 삼성 정수 필터가
물에 함유된 불필요한 입자를 없애 드립니다. 하지만 미생물을 살균하거나 파괴하지는 않습니다. 살균이나 소독을
원하면 정수기를 구입해야 합니다.
제빙기를 제대로 작동하려면 20~125psi(평방인치 당 파운드) 정도의 수압이 필요합니다. 정상적인 조건에서는
170cc(5.75oz.) 종이컵을 10초 내에 채울 수 있습니다.
수압이 낮은 곳(20psi 이하)에 냉장고를 설치한 경우에는 부스터 펌프를 설치하여 낮은 수압을 보완할 수 있습니다.
급수관을 설치한 다음, 냉장고 안쪽 물 저장 탱크를 충분히 채우세요. 물 배출구에서 물이 흘러나올 때까지 워터
디스펜서 레버를 누르면 물을 채울 수 있습니다.
급수관 설치 키트는 매장에서 추가 비용을 내고 구입할 수 있습니다. 구리 배관이 포함된 급수 키트를
사용하는 것이 좋습니다.

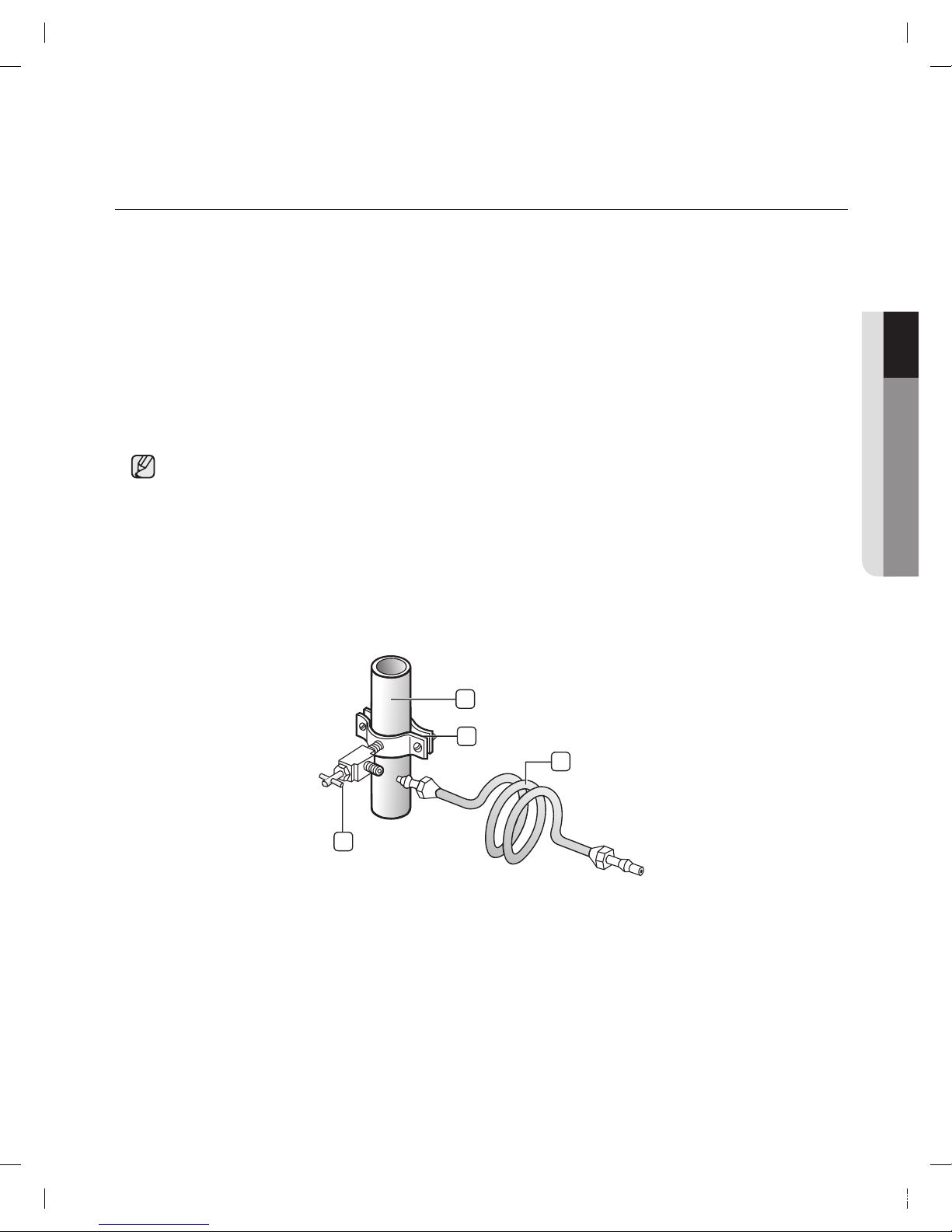

급수관에연결하기
1. 먼저 주 급수관을 차단하세요.
2.가장 가까운 냉수(음용수) 급수관을 찾으세요.
3.급수관과 필터 등 급수 설비를 마친 후, 주 급수부를 다시 켜고 3갤론 이상의 물을 통에 부어 청소하여, 정수
필터를 준비하세요. (6분 정도 물을 흘려 보내면 됩니다.)
1
2
3
4
냉수관
파이프 클램프
급수관 설치 키트
차단 밸브
DA68-01890N-KO.indd 19 2011.1.21 11:27:58 AM

20_ 설치
양문형 냉장고 설치하기
급수관 설치하기
냉장고에 급수관 연결하기
급수관을 연결하려면 여러 가지 품목을 구입해야 합니다.
이러한 물건들은 가까운 철물점에서 한 벌로 판매됩니다.
• 1/4인치 압축 너트 • 플라스틱 배관 • 구리 배관 • 페럴
1. 동봉된 플라스틱 배관 (A)에 압축 너트 (A)를 끼우세요.
2.1/4” 압축 이음장치에 압축 너트 (A)를 조이세요.
- 구리 배관을 사용하는 경우에는 그림과 같이 압축 너트 (B)(별매품)와 페럴(별매품)을 구리
배관(별매품)에 끼우세요.
-
플라스틱 배관 (B)을 사용하는 경우에는 플라스틱 배관의 성형 단부(벌브) (B)를 압축 이음장치에 끼우세요.
플라스틱 배관의 성형 단부(벌브) (B)가 없으면 사용하지 마세요.
3.압축 이음장치에서 압축 너트 (B)를 조이세요. 압축 너트 (B)를 무리하게 조이지 마세요.
4.물을 틀어서 새는 부분이 있는지 확인하세요.
식수원에만 급수관을 연결하세요. 급수관을 수리하거나 분해해야 하는 경우에는 누수 없이 깔끔하게 연결할
수 있도록 플라스틱 배관을 1/4인치 자르세요.
전원 코드를 사용할 때
제품 설치 후에는 코드가 손상되지 않도록 남은 전원 코드를 냉장고 덮개에 정리 및 고정하세요.
압축
너트(A)(1/4”)(기본
제공)
압축 이음장치(기본
제공)
벌브
압축 너트 (B)(1/4”)
(별매품)
플라스틱
배관(A)(기본 제공)
페럴(별매품)
냉장고
가정용 급수관
구리 배관
(별매품)
또는
플라스틱 배관(A)
(별매품)
주의
DA68-01890N-KO.indd 20 2011.1.21 11:28:0 AM
