English
User servicing manual
MODEL CODE: RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*, RS67M*,
RS66M*, RS6GN*, RS6JN*, RS6KN*
1. You can check where to buy replacement parts at http://samsung.com/support
2. Visit the part purchase site and enter the model code of your product to check the parts
available for purchase. The model code is labelled on the outer side of your product.
- You can check the model code and version on the barcode label at the bottom left of
the product.
3. For replacement parts, make sure the part name matches that of the illustration in this
manual.
- User-serviceable parts are limited to handles (some models only), gaskets, drawers, and
hinges.
NOTE
Following the repair by a non-authorised service provider, self-repair or non-professional
repair of the product, Samsung is not liable for any damage to the product, any injury or
any other product safety issue caused by any attempt to repair the product which does
not carefully follow these repair and maintenance instructions. Any damage to the product
caused by an attempt to repair the product by any person other than a Samsung certied
service provider will not be covered by the warranty.
CAUTION
• The part name listed on the site may differ from that in this manual. Please make sure you
choose the right part name.
• Replacing hinges requires extreme caution because it involves detaching the door.
• Be sure to wear safety gloves while making repairs.
RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27  7:39:11

English
The actual image and provided parts of the refrigerator may differ, depending on the model
and the country.
01
02
03
05
04
01 Top hinge 02 Gasket
03 Drawer 04 Bottom hinge
05 Barcode label
RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27  7:39:11

English
Gasket replacement
CAUTION
Make sure you rmly attach the gasket. Otherwise, cold air from the refrigerator may leak.

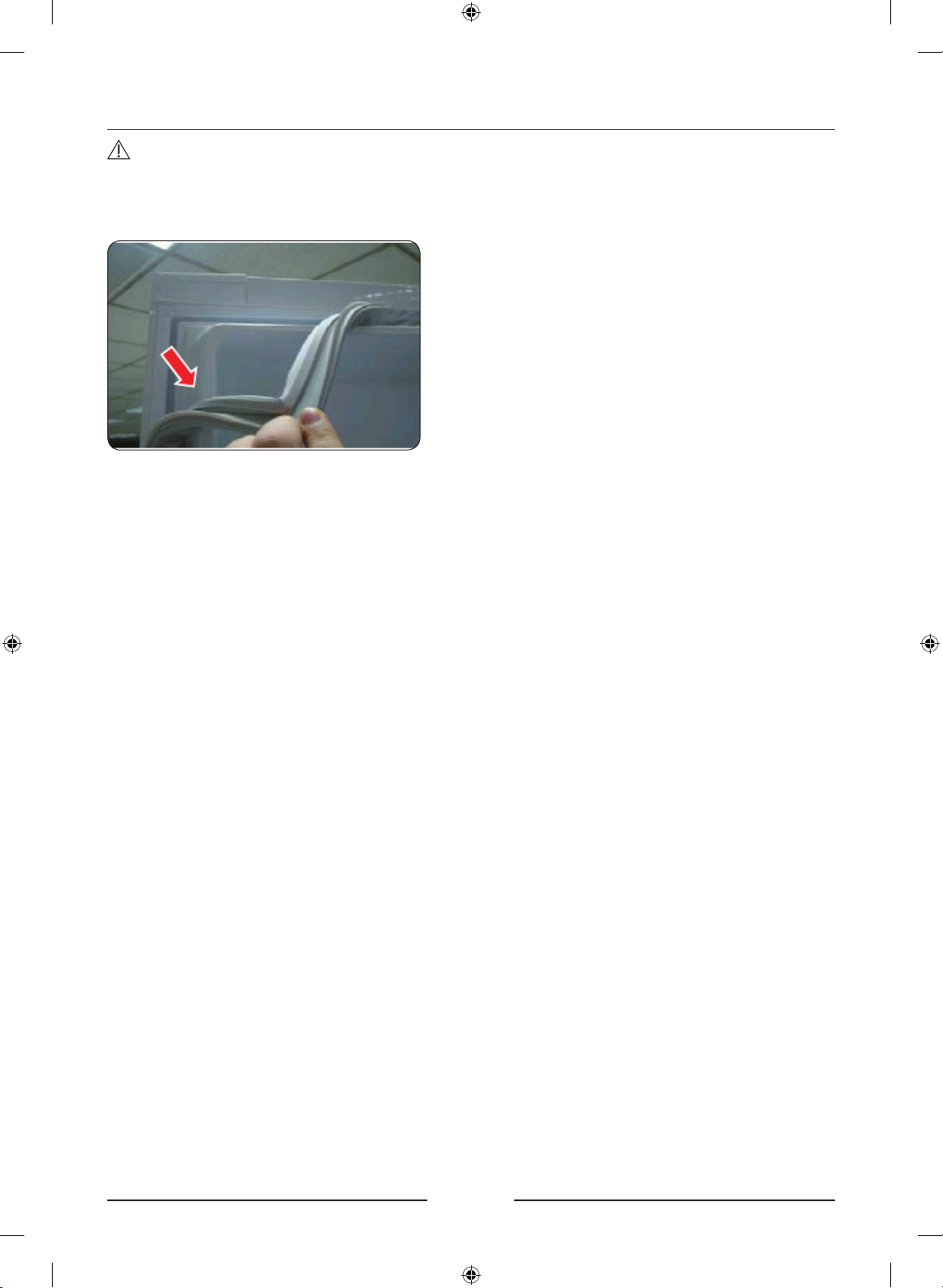

To remove the gasket
Open the door and remove the gasket from
the door.
To replace the gasket
Attach a new gasket to the refrigerator door. Make sure there is no gap between the new
gasket and the door.
RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27  7:39:11

English
Drawer replacement
CAUTION
Check that the drawer is inserted properly into the rail during assembly.

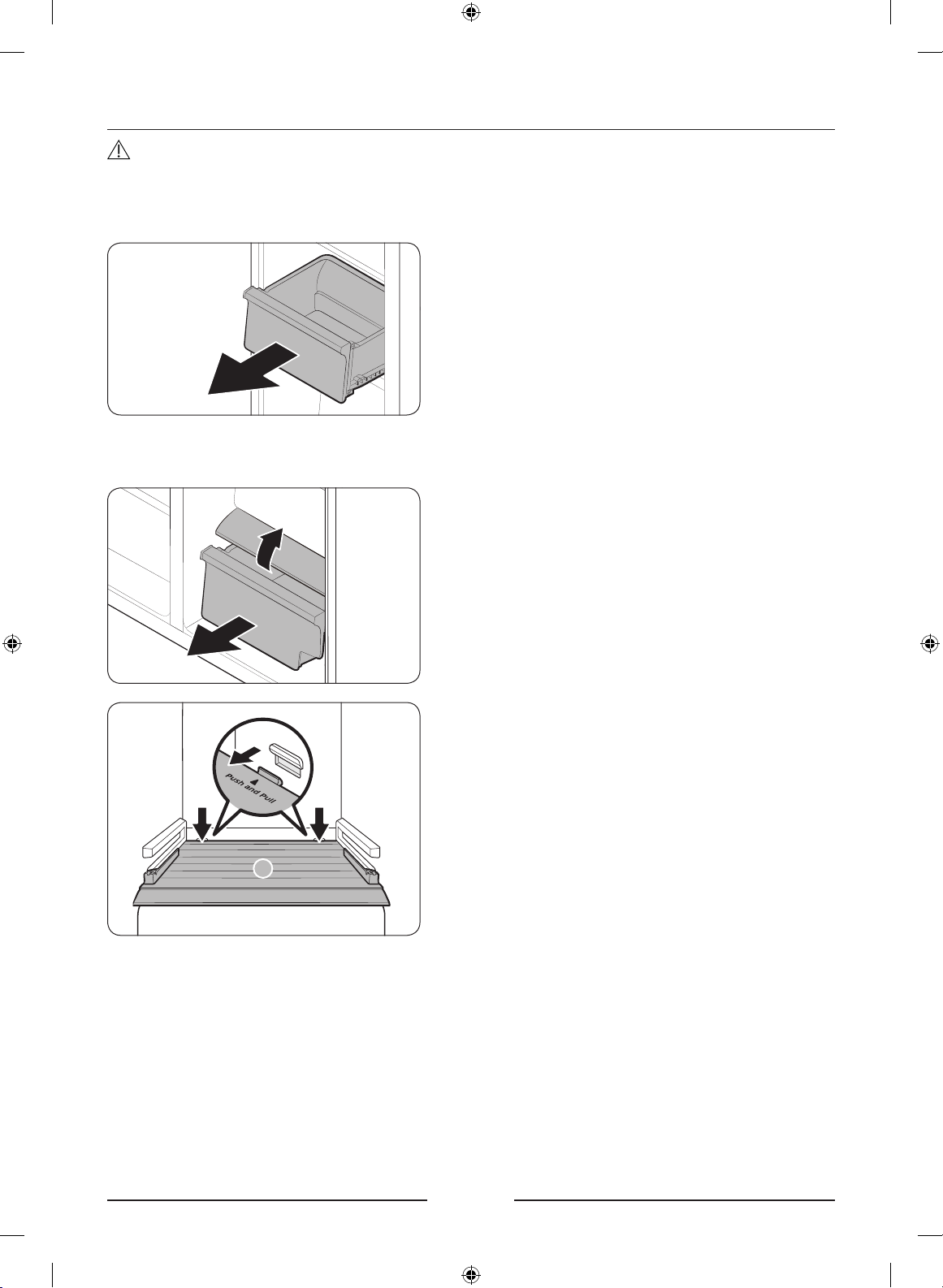

Drawers
Gently lift up the front of the drawer and
slide out.
Vegetable / Dried food and meat storage drawer
To remove the vegetable drawer from the
fridge or the dry drawer from the freezer:
1. First, remove surrounding multipurpose
drawers if necessary.
A
2. If your refrigerator has a cover (A) for the
vegetable/dry drawer, remove it in the
following method.
a. Pull the drawer halfway out.
b. Pull the cover while pressing the rear
sides (as marked in the gure).
3. Gently pull out the vegetable/dry drawer.
To reattach the drawers
Reattaching the drawers follows the reverse order of their respective removal steps
RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27  7:39:12

English
Hinge replacement
To replace the hinges, you must remove the doors rst.
CAUTION
• When removing the doors, take extreme caution because the doors are heavy.
• Before replacing the hinges, put a soft pad such as cardboard on the oor to prevent
scratches on the door when you place the doors down.
• As the hinges must be handled carefully and replaced by two or more persons, we
recommend you to call for professional technical service.
• If you remove the hinge without holding the door, the door may fall and cause injury.
• Ensure that the shaft is rmly tightened on the hinge.
• Check that the hinge is rmly attached to the cabinet.
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
WARNING
• Tilting/laying the refrigerator requires a minimum of 2 people.
• Disconnect the power cord before reversing the doors.

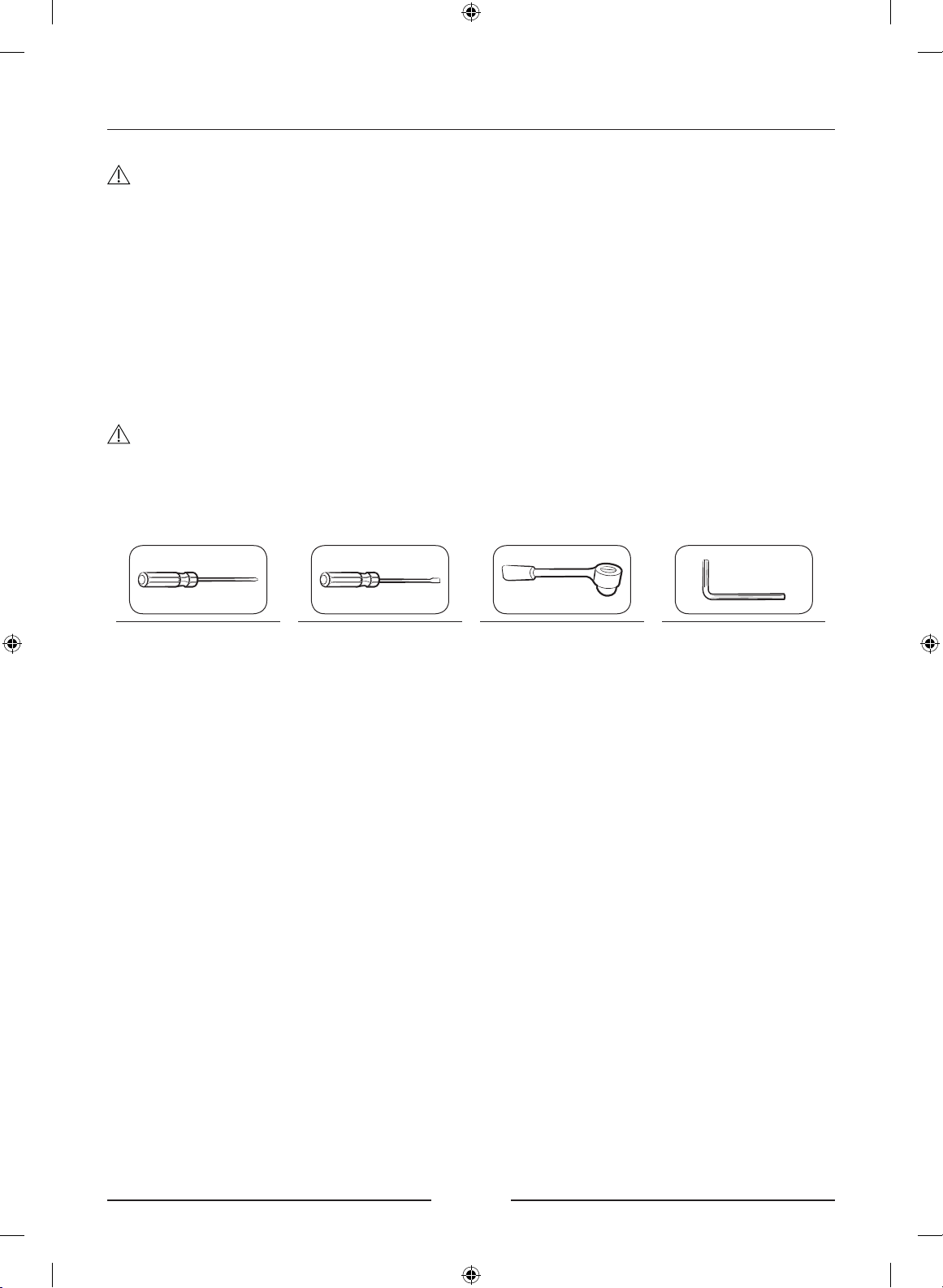

Tools required (not provided)
Phillips screwdriver Flat-head
screwdriver
Socket spanner
(10 mm)
Allen spanner
(5 mm)
RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27  7:39:12

English
To replace the hinges
Disconnect the water line
CAUTION
• Make sure the water hoses are connected with matching colours. (only for Dispenser
model)
• To prevent water leaks, each water hose must be inserted fully to the centre of the
transparent coupler. (only for Dispenser model)
• Ensure that the water hose surface is not damaged. (only for Dispenser model)

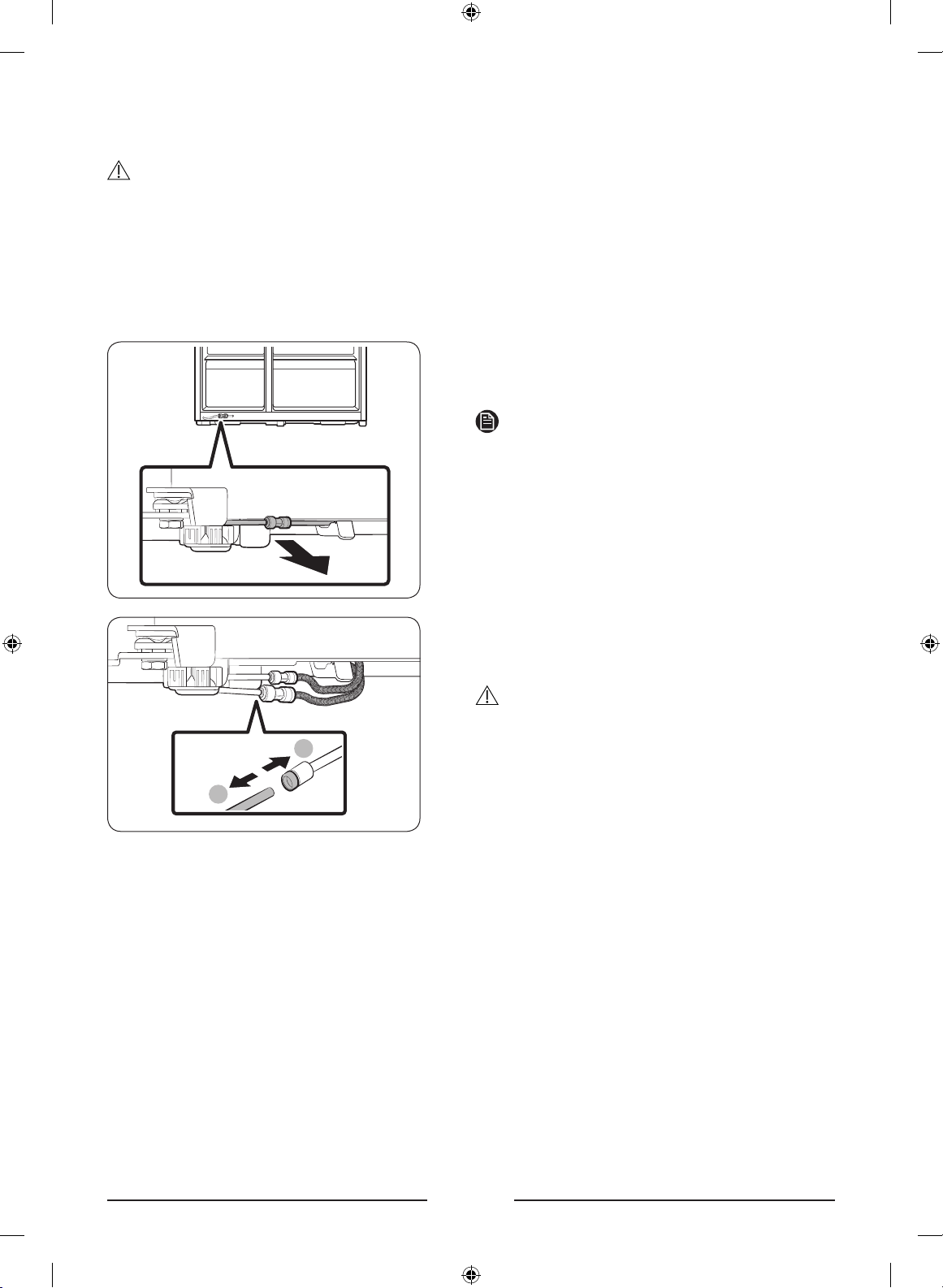

1. From the bottom rear side of the
refrigerator, pull out the water line to the
front.
NOTE
The refrigerator’s water line is a water
circulation line that connects between the
water pipe from the water source and the
hoses from the water ltering system of the
refrigerator.
B
A
2. To disconnect the hoses, press and hold
the transparent coupler (A) and detach the
water hose (B).
CAUTION
Do not apply excessive force to the coupler. It
may break.
RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27  7:39:13

English
Detach the doors
CAUTION
The door may fall off or over and damage itself during any of these steps. To prevent an
accident, use extreme caution when performing these steps.
A
A

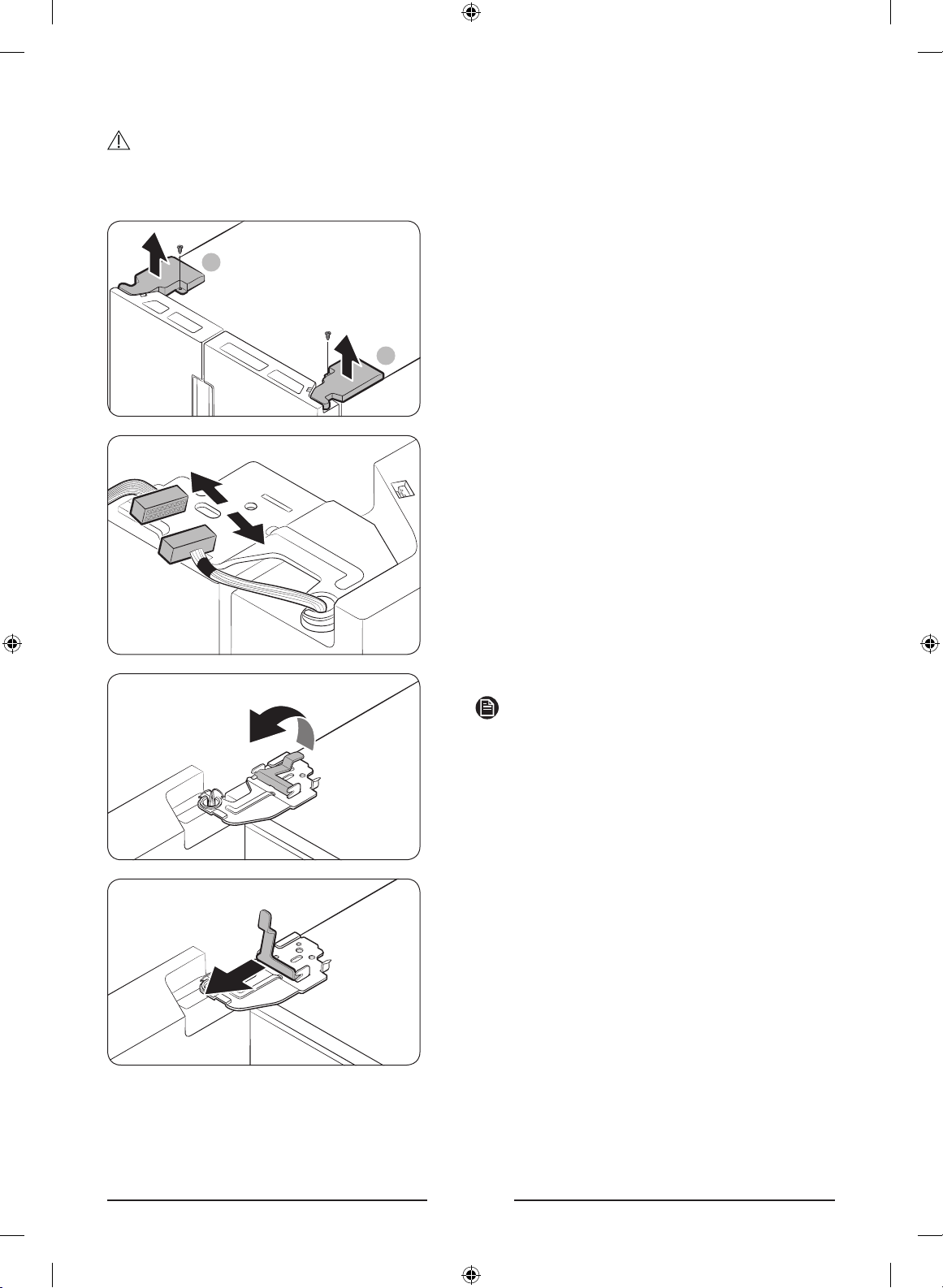

1. Use a Phillips screwdriver to unscrew the
hinge covers (A) on the top of each door.
2. Open the doors to loosen the hinges and
remove the hinge covers. Once the covers
are removed, close the doors.
3. Disconnect the electrical harness.
4. Gently lift the clamp.
NOTE
To prevent damage to the clamp or injuries,
do not lift the clamp forcefully.
5. Pull the clamp to remove.
RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27  7:39:13

English

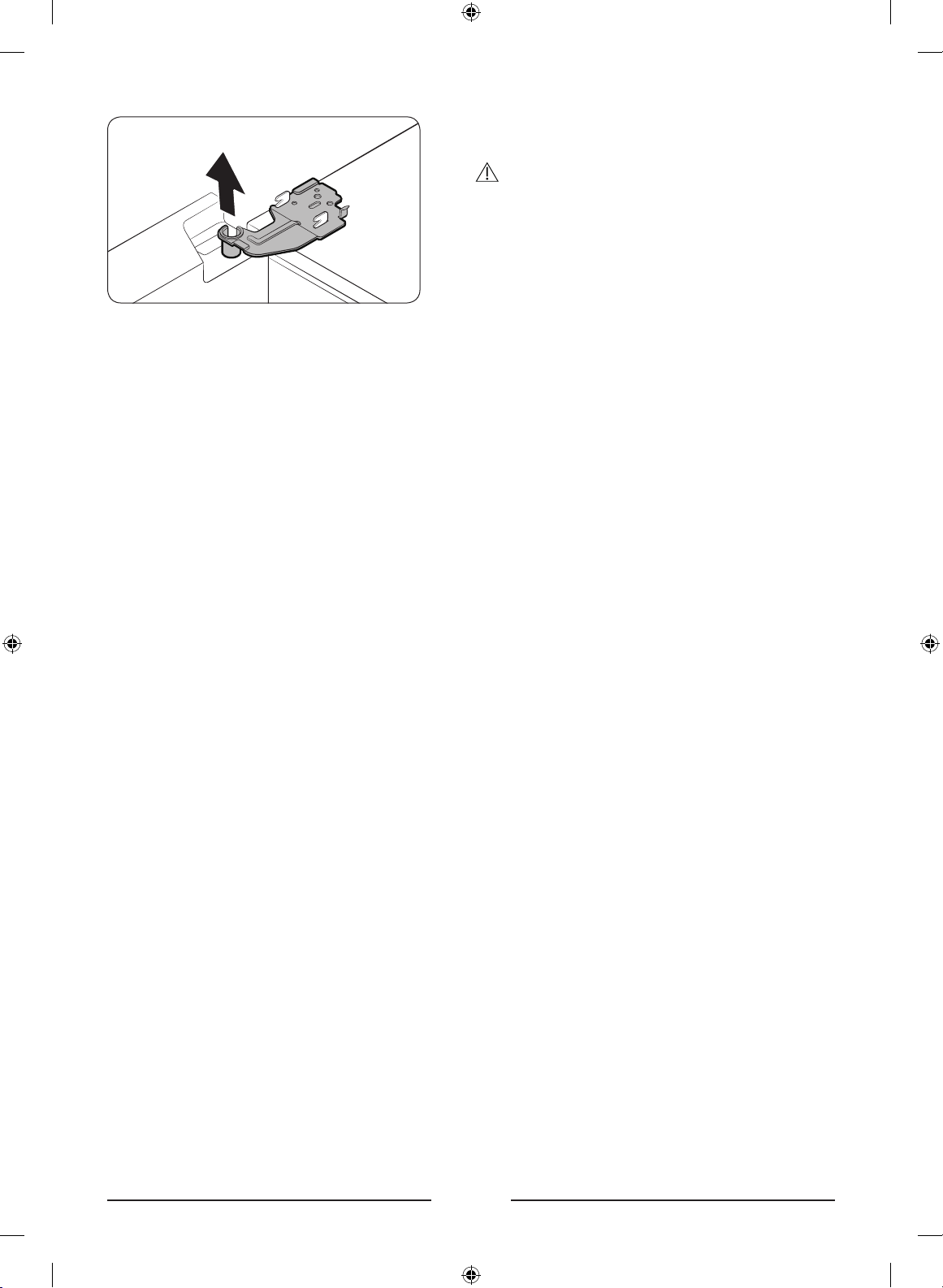

6. Open the door by 90 degrees. While
holding the door, remove the hinge.
CAUTION
If you remove the hinge without holding the
door, the door may fall and cause injury.
RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27  7:39:13

English
Hinge Low
Hinge LowHinge Low
1. Lay down the set.
CAUTION
• Must working more than 2 people.
• Be sure to unplug the Power Cord before
performing the operation above.
Pull the guide and Hose
2. Disconnect Hose.
(Only Hinge Low Left)
3. Exhaust Water in Hose.
(Only Hinge Low Left)
4. Remove Bolt(3ea).
(Using spanner or 10mm Box wrench)
5. Remove Hinge Low L/R.
6. Reassemble in the opposite order of
disassemble after replacing the top,
middle, and/or bottom hinge.
CAUTION
• Make sure the wire connectors are
connected properly.
• Be careful not to damage the wires when
fastening the top cover.
RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27  7:39:14

English

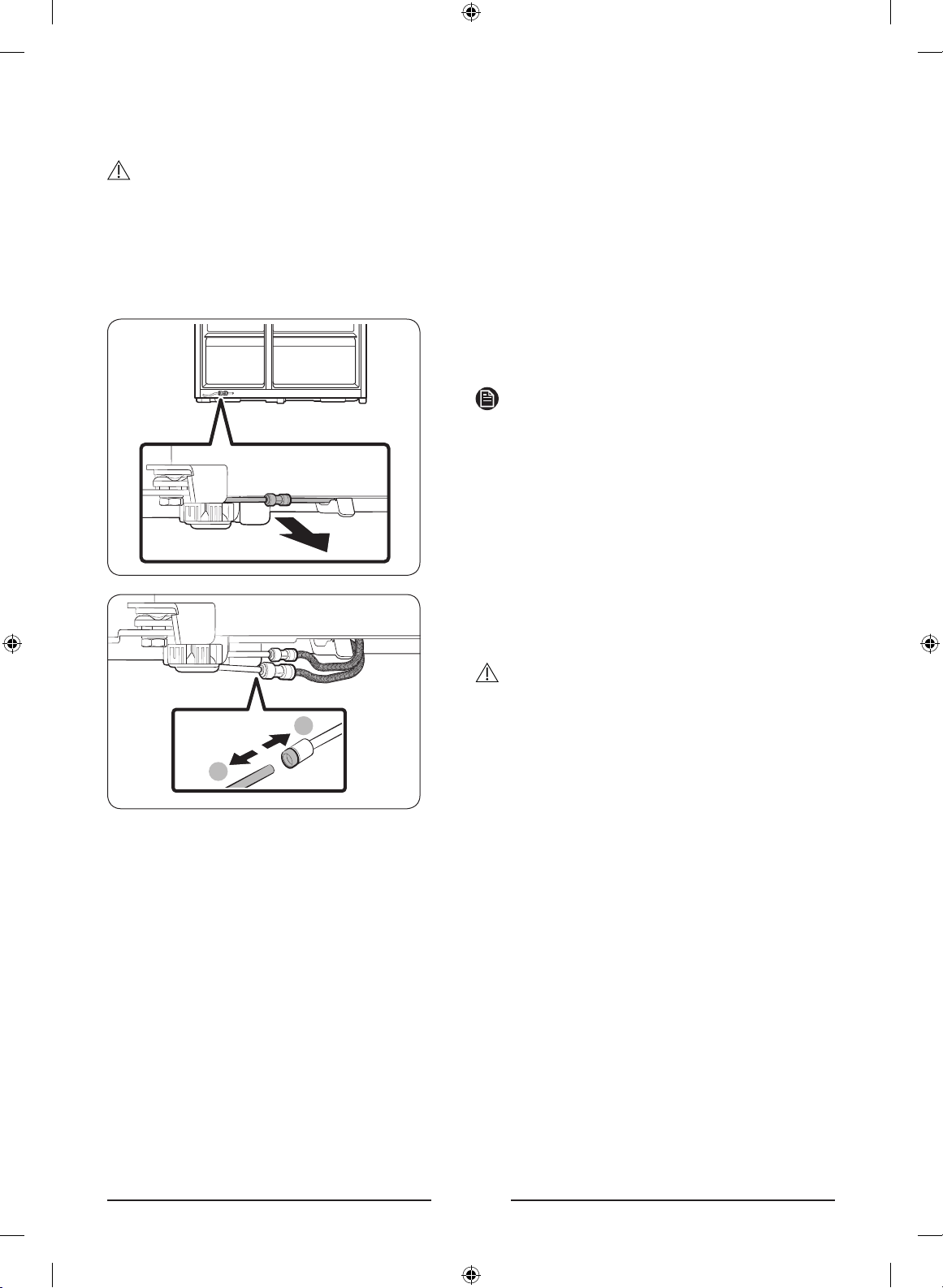

Reconnect the water hoses
Once the refrigerator has passed through the entrance, reconnect the water hoses.
A
A. Centre of transparent coupler
CAUTION
• Make sure the water hoses are connected
with matching colours.
• To prevent water leaks, each water hose
must be inserted fully to the centre of the
transparent coupler.
• After reconnecting the water hoses, push
them under the cabinet and arrange them
on the hook.
CAUTION
• Make sure the wire connectors are connected properly.
• Be careful not to damage the wires when fastening the top cover.
RS8000NC_2Door_User-servicing-manual.indb 10 2021-01-27  7:39:14

Français
Guide de réparation
CODE DU MODÈLE : RF6H*, RS68A*, RS6GA*, RS67A*, RS66A*, RS68N*,
RS67M*, RS66M*, RS6GN*, RS6JN*, RS6KN*
1. Vous pouvez trouver où acheter des pièces de rechange sur http://samsung.com/
support.
2. Visitez le site d'achat de pièces et saisissez le code du modèle de votre produit pour
vérier les pièces disponibles à l'achat. Le code du modèle est afché sur le côté
extérieur de votre produit.
- Vous pouvez vérier le code et la version du modèle sur l'étiquette du code à barres
situé en bas à gauche du produit.
3. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de
l'illustration gurant dans ce manuel.
- Les pièces remplaçables par l'utilisateur sont limitées aux poignées (certains modèles
uniquement), aux joints, aux tiroirs et aux charnières.
REMARQUE
Suite à une réparation par un fournisseur de service non autorisé, une réparation par
l'utilisateur ou une réparation par une personne non professionnelle du produit, Samsung
ne peut être tenu pour responsable de tout dommage subi par le produit, de toute
blessure ou de tout autre problème de sécurité lié au produit et découlant d'une tentative
de réparation du produit ne respectant pas scrupuleusement les présentes consignes de
réparation et de maintenance. Tout dommage subi par le produit et provoqué par une
tentative de réparation par une personne autre qu'un fournisseur de service certié par
Samsung ne sera pas couvert par la garantie.
ATTENTION
• Le nom de la pièce gurant sur le site peut être différent de celui gurant dans ce
manuel. Assurez-vous de sélectionner le nom de pièce approprié.
• Le remplacement des charnières requiert une extrême prudence car cela implique la
dépose de la porte.
• Veillez à porter des gants de sécurité lorsque vous effectuez des réparations.
RS8000NC_2Door_User-servicing-manual.indb 1 2021-01-27  7:39:14

Français
L'apparence réelle et les pièces fournies avec le réfrigérateur peuvent varier en fonction
du modèle et du pays.
01
02
03
05
04
01 Charnière supérieure 02 Joint
03 Tiroir 04 Charnière inférieure
05 Étiquette du code à barres
RS8000NC_2Door_User-servicing-manual.indb 2 2021-01-27  7:39:14

Français
Remplacement du joint
ATTENTION
Veillez à xer correctement le joint. Sinon, l'air froid risque de s'échapper du réfrigérateur.
Retrait du joint
Ouvrez la porte et retirez le joint de la porte.
Remplacement du joint
Fixez un joint neuf à la porte du réfrigérateur. Assurez-vous qu'il n'y ait pas d'espace entre
le nouveau joint et la porte.
RS8000NC_2Door_User-servicing-manual.indb 3 2021-01-27  7:39:15

Français
Remplacement du tiroir
ATTENTION
Vériez que le tiroir est correctement inséré dans le rail durant l'assemblage.
Tiroirs
Soulevez doucement l'avant du tiroir et
faites-le glisser pour le retirer.
Tiroir à légumes/aliments secs et viande
Pour retirer le tiroir à légumes du
réfrigérateur ou le tiroir à aliments secs du
congélateur :
1. Tout d'abord, retirez les tiroirs multi-
usages autour, si nécessaire.
A
2. Si votre réfrigérateur est doté d'un
cache (A) pour le tiroir à légumes/
aliments secs, retirez ce cache en
procédant comme suit.
a. Tirez sur le tiroir pour l'ouvrir de
moitié.
b. Tirez sur le cache tout en appuyant sur
les bords arrière (selon les indications
sur l'illustration).
3. Tirez doucement le tiroir à légumes/
aliments secs vers l'extérieur.
Réinstallation des tiroirs
Pour réinstaller les tiroirs, suivez la procédure de retrait en effectuant les étapes dans le
sens inverse.
RS8000NC_2Door_User-servicing-manual.indb 4 2021-01-27  7:39:15

Français
Remplacement de la charnière
Pour remplacer les charnières, vous devez commencer par retirer les portes.
ATTENTION
• Lorsque vous retirez les portes, faites preuve de prudence car elles sont lourdes.
• Avant de remplacer les charnières, placez un objet doux comme du carton sur le sol
pour éviter de rayer les portes lors de leur retrait.
• Étant donné que les charnières doivent être manipulées avec précaution et remontées
par deux personnes ou plus, nous vous recommandons de faire appel à un service
technique professionnel.
• Si vous retirez la charnière sans tenir la porte, cette dernière risque de tomber et de
provoquer des blessures.
• Vériez que l'arbre est correctement serré sur la charnière.
• Vériez que la charnière est correctement xée à la caisse.
• Assurez-vous que les connecteurs de câble sont correctement branchés.
• Veillez à ne pas endommager les câbles lorsque vous serrez le cache supérieur.
AVERTISSEMENT
• L'inclinaison/installation du réfrigérateur nécessite l'intervention de 2 personnes
minimum.
• Débranchez le cordon d'alimentation avant d'inverser les portes.
Outils requis (non fournis)
Tournevis
cruciforme
Tournevis à tête
plate
Clé à douille
(10 mm)
Clé hexagonale
(5 mm)
RS8000NC_2Door_User-servicing-manual.indb 5 2021-01-27  7:39:15

Français
Remplacement des charnières
Débranchement du tuyau d'eau
ATTENTION
• Assurez-vous que les tuyaux d'eau sont raccordés avec les couleurs correspondantes.
(uniquement pour le modèle avec distributeur)
• Pour éviter toute fuite d'eau, chaque tuyau d'eau doit être inséré complètement au
centre du coupleur transparent. (uniquement pour le modèle avec distributeur)
• Assurez-vous que la surface du tuyau d'eau n'est pas endommagée. (uniquement pour le
modèle avec distributeur)
1. En partant de la partie basse à l'arrière
du réfrigérateur, faites sortir le tuyau
d'eau à l'avant.
REMARQUE
Le tuyau d'eau du réfrigérateur est un tuyau
de circulation de l'eau qui se raccorde entre
le conduit d'eau au niveau de la source d'eau
et les exibles au niveau du système de
ltrage de l'eau de votre réfrigérateur.
B
A
2. Pour débrancher les exibles, maintenez
le coupleur transparent (A) enfoncé et
détachez le tuyau d'eau (B).
ATTENTION
N'exercez pas une force excessive sur le
coupleur. Vous pourriez le casser.
RS8000NC_2Door_User-servicing-manual.indb 6 2021-01-27  7:39:16

Français
Retrait des portes
ATTENTION
La porte peut glisser ou tomber et s'endommager pendant ces étapes. An d'éviter tout
accident, faites preuve d'une extrême vigilance lorsque vous réalisez ces opérations.
A
A
1. Utilisez un tournevis cruciforme pour
dévisser les caches des charnières (A) en
haut de chaque porte.
2. Ouvrez les portes pour desserrer les
charnières, puis retirez les caches des
charnières. Une fois les caches retirés,
fermez les portes.
3. Débranchez le faisceau électrique.
4. Soulevez doucement le collier de serrage.
REMARQUE
Pour éviter d'endommager le collier de
serrage ou de vous blesser, ne soulevez pas
le collier de serrage avec force.
5. Tirez le collier de serrage pour le retirer.
RS8000NC_2Door_User-servicing-manual.indb 7 2021-01-27  7:39:16

Français
6. Ouvrez la porte à 90 degrés. Tout en
tenant la porte, retirez la charnière.
ATTENTION
Si vous retirez la charnière sans tenir la
porte, cette dernière risque de tomber et de
provoquer des blessures.
RS8000NC_2Door_User-servicing-manual.indb 8 2021-01-27  7:39:16

Français
Charnière inférieure
Charnière
inférieure
Charnière
inférieure
1. Déposez l'ensemble.
ATTENTION
• L'intervention nécessite plus de
2 personnes.
• Assurez-vous de débrancher le cordon
d'alimentation avant d'effectuer
l'opération ci-dessus.
Tirez sur le guide et le tuyau.
2. Débranchez le tuyau.
(Charnière inférieure gauche uniquement)
3. Évacuez l'eau dans le tuyau.
(Charnière inférieure gauche uniquement)
4. Retirez les boulons (x3).
(À l'aide d'une clé ou d'une clé polygonale
de 10 mm)
5. Retirez la charnière inférieure gauche/
droite.
6. Procédez au réassemblage en suivant
la procédure de démontage dans le
sens inverse, après avoir réinstallé les
charnières supérieure, centrale et/ou
inférieure.
ATTENTION
• Assurez-vous que les connecteurs de
câble sont correctement branchés.
• Veillez à ne pas endommager les câbles
lorsque vous serrez le cache supérieur.
RS8000NC_2Door_User-servicing-manual.indb 9 2021-01-27  7:39:17
