Sanus WSSA2-W2 User manual

User Manual of Product 1:
Sanus WSSA2-W2 Height Adjustable Wireless Speaker Stand
in Pair for SONOS ONE PLAY: 1 and PLAY: 3 - White

WSS1 / WSS2
SPEAKER STAND INSTRUCTION MANUAL
We’ll Make It Stress-Free
If you have any questions along the way, just give us a call.
1-800-359-5520. We’re ready to help!

2
Do you own a Sonos®PLAY:1™or PLAY:3™speaker?
The speaker stands are designed to support only PLAY:1 and PLAY:3 speakers.
Weight Limit: 5.8 lb (2.6 kg)
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE
Ready to begin?
Check your speaker owner’s manual to see if there are any special requirements for mounting your speaker.
Please read through these instructions completely to be sure you’re comfortable with this easy install process.
Do not use this product for any purpose not explicitly specified by manufacturer.
Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.
If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact
Customer Service at 1-800-359-5520 (UK: 0800-056-2853).
Do you have the tool that is needed?
Before getting started, let’s make sure this product is perfect for you!
1
2
3

3
34
866 10
254
13
322
Dimensions
34 in.
(866 mm) 10 in.
(254 mm)
13 in.
(322 mm)
Top View
Front View

1/4-20 x 3/4 in.
M6 x 20 mm
M6
Hardware for STEP 4Parts / Hardware for STEP 1 Parts for STEP 2
4
NOTE: Quantities shown are for one speaker stand.
Parts and Hardware
NOTE: Not all hardware included will be used.
Base
Base Screw
Lock Washer
Optional
Carpet Spikes
Spike Nuts
Rubber Isolation Pads
Tube Top Collar
Bottom Collar
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to
your dealer; contact Customer Service. Never use damaged parts!
03 x1
04 x1
05 x1
06 x1
01 x1
02 x1
08 x4 09 x4
07 x4

1/4-20 x 5/8 in.
Parts and Hardware for STEP 5
5
1/4-20 x 3/8 in.
11 x1
10 x1
12 x1
Sonos®PLAY:1™ Bracket
Bracket Screw
Sonos®PLAY:3™
Horizontal Bracket
Sonos®PLAY:3™
Vertical Bracket
13 x1
2.7 in. Felt Pad
14 x1
Speaker Screw
15 x1
Hardware for
STEP 6

6
STEP 1 Install Base onto Tube
02
01
1/4-20 x 3/4 in.
03
04

7
STEP 2 Slide Collars onto Tube
05
06

8

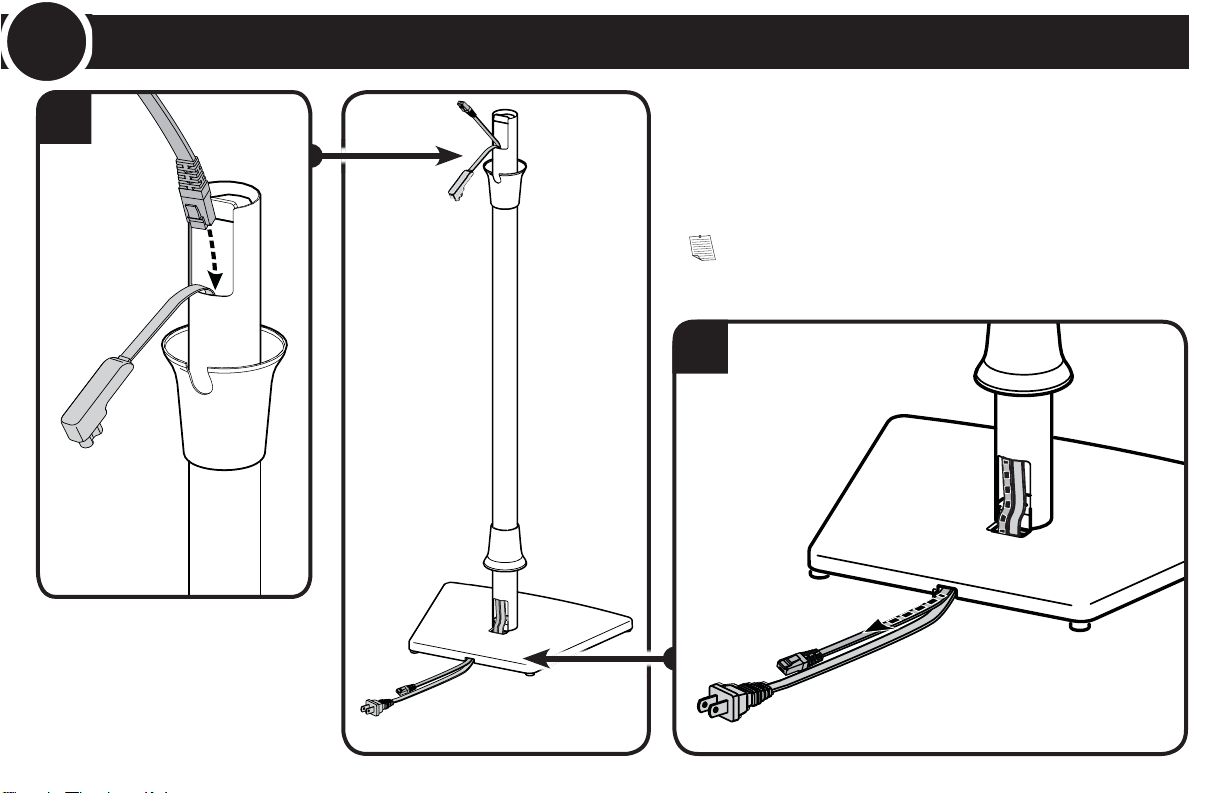

STEP 3 Route Speaker Power Cord
PLAY:1 PLAY:3 Ethernet
02
01
06
05
NOTE: Ethernet cord, if required (see speaker manual),
should always be installed after the appropriate power
cord. (See page 10)

9
Optional Carpet Spikes
Rubber Isolation Pads
STEP 4 Install Rubber Isolation Pads or Carpet Spikes
Twist rubber isolation pads 07 into the base 02 .
02
02
WARNING: The ends of the carpet spikes 08 are sharp
and may scratch flooring, damage wiring, or be hazardous to
small children.
07
OR
M6 x 20 mm
08
09
M6

10
Install Ethernet Cord
1
2
OPT
If ethernet cord is required:
1. Set assembled stand upright and feed one end of
ethernet cord into the top opening.
2. Work the cord through the tube and pull the end
through the bottom opening.
NOTE: Ethernet cord should always be installed after
the appropriate power cord.

11
STEP 5 Attach Speaker Bracket
PLAY:1
PLAY:3 Horizontal
PLAY:3 Vertical
10
11
12
14
14
11
1/4-20 x 5/8 in.
13

12
STEP 6 Attach Speaker - PLAY:1
OPT
OPT
1/4-20 x 3/8 in.
15
10
10

13
Horizontal Vertical

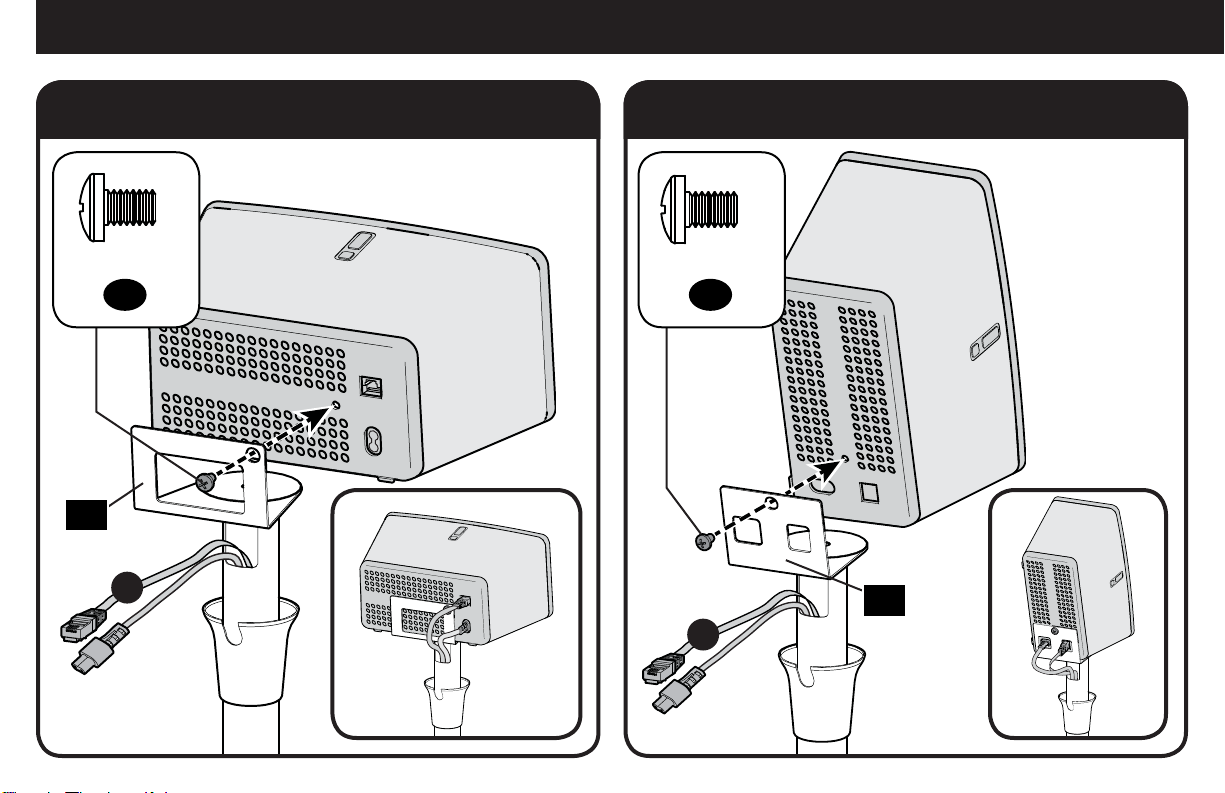

STEP 6 Attach Speaker - PLAY:3
OPT
OPT
1/4-20 x 3/8 in.
15
1/4-20 x 3/8 in.
15
11
12

14
STEP 7 Pull Wires STEP 8 Position Collars

15
A
l
l
D
o
n
e
!

16
ESPAÑOL
INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.
¿Posee unos altavoces Sonos®PLAY:1™ o PLAY:3™?
Los soportes para altavoces fueron concebidos para sostener altavoces PLAY:1 y PLAY:3, exclusivamente.
Peso máximo: 2,6 kg (5,8 lb)
¿Listo para comenzar?
Consulte el manual del usuario de su altavoz para ver si existe algún requisito especial para instalar su altavoz
en la pared.
Lea estas instrucciones en su totalidad para sentirse seguro y cómodo con este fácil proceso de instalación.
No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante.
El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto,
póngase en contacto con el servicio de atención al cliente al 1-800-359-5520 (Reino Unido: 0800-056-2853).
¿Tiene la herramienta necesaria?
Antes de comenzar, verifiquemos que este producto sea el ideal para sus necesidades.
1
2
3

17
ESPAÑOL
Dimensiones (consulte la página 3)
Piezas y elementos de sujeción (consulte la página 4)
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.
Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no devuelva el artículo al distribuidor. Póngase
en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas. NOTA: No todos los elementos de sujeción incluidos deberán utilizarse. NOTA: Las cantidades que se
muestran corresponden a un soporte para altavoces.
PASO 1 Instalar la base en el tubo (consulte la página 6)
PASO 2 Instalar los collarines en el tubo (consulte la página 7)
PASO 3 Pasar el cable de alimentación de los altavoces (consulte la página 8)
NOTA: El cable Ethernet, si se requiere (consulte el manual de altavoces), debe instalarse siempre después del cable de alimentación correspondiente. (consulte la página 10)
ALMOHADILLAS DE AISLAMIENTO DE GOMA -Gire las almohadillas de aislamiento de goma 07 hacia la base 02 .
PUNTAS OPCIONALES PARA ALFOMBRAS - PRECAUCIÓN: Los extremos de las puntas para alfombras 08 son puntiagudos y podrían rayar el suelo, dañar el cableado o ser
peligrosos para los niños.
PASO 4 Instalar las almohadillas de aislamiento de goma o las puntas para alfombras (consulte la página 9)
Instalar el cable Ethernet (consulte la página 10)
OPC
Si se requiere cable Ethernet:
1. Coloque el soporte montado en posición vertical y pase un extremo del cable Ethernet por la abertura superior.
2. Siga pasando el cable por el tubo y tire del extremo a través de la abertura inferior.
NOTA: El cable Ethernet debe instalarse siempre después del cable de alimentación correspondiente.
PASO 5 Ajustar el soporte del altavoz (consulte la página 11)
PASO 6 Ajustar el altavoz (consulte la página 12)
PASO 7 Jalar los cables (consulte la página 14)
PASO 8 Colocar los collarines (consulte la página 14)
