Satrap OECOPLAN 122+18 KS User manual

lielse ele]VA,jllll
111 Annh
II/,I...q.......
Vl-0 VD- 1 ·
.-- -
Kühlschrank
Réfrigérateur
Frigorifero
Refrigerator
Gebrauchsanleitung
Mode d emploi
Libretto d'istruzioni
Instruction book
200364612
(=3)
SV/S/9.(03.)

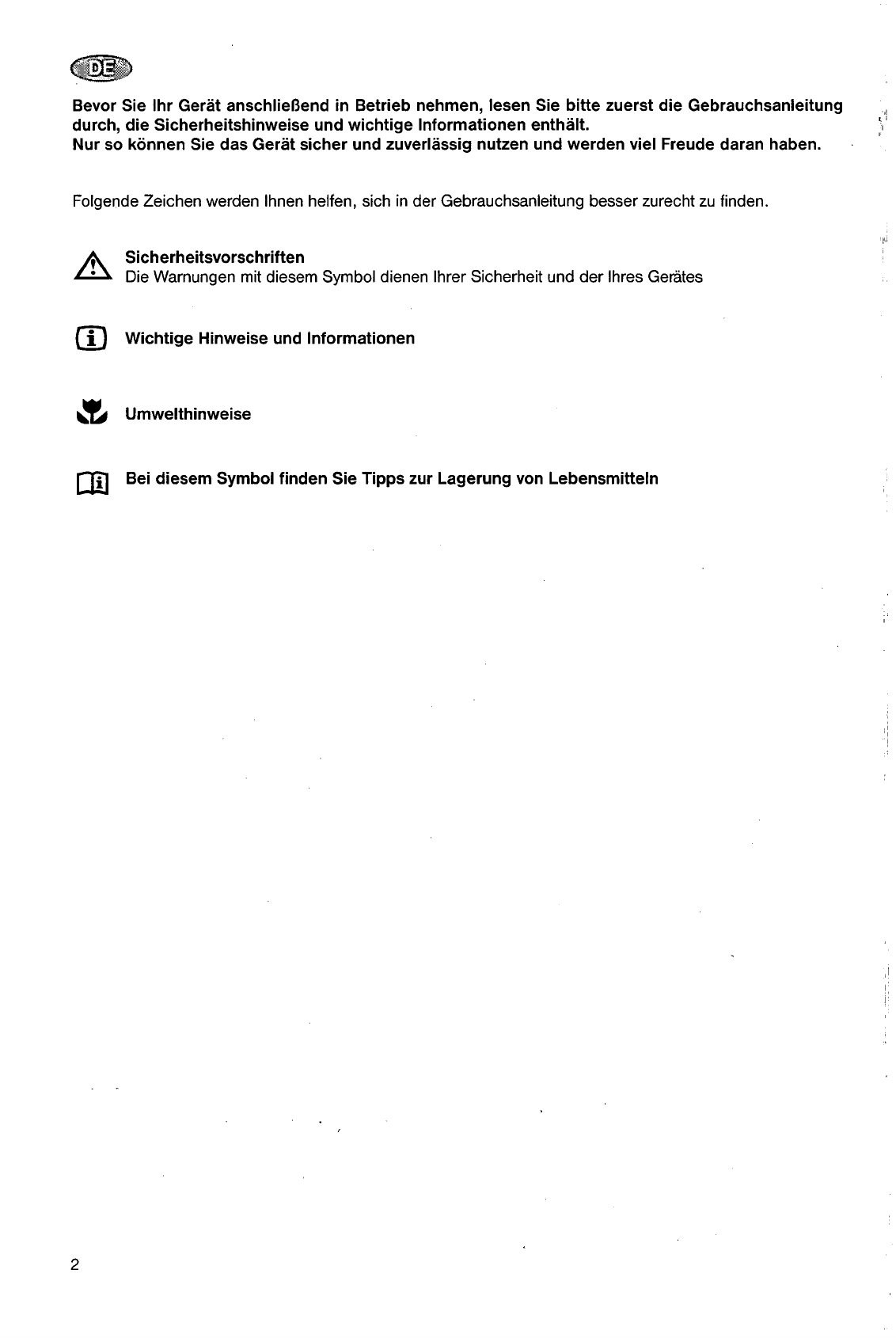

Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die Gebrauchsanleitung ,
'
durch, die Sicherheitshinweise und wichtige Informationen enthält. ,
Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben.
Folgende Zeichen werden Ihnen helfen, sich in der Gebrauchsanleitung besser zurecht zu finden.
Sicherheitsvorschriften
Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes
Wichtige Hinweise und Informationen
Umwelthinweise
FB] Bei diesem Symbol finden Sie Tipps zur Lagerung von Lebensmitteln

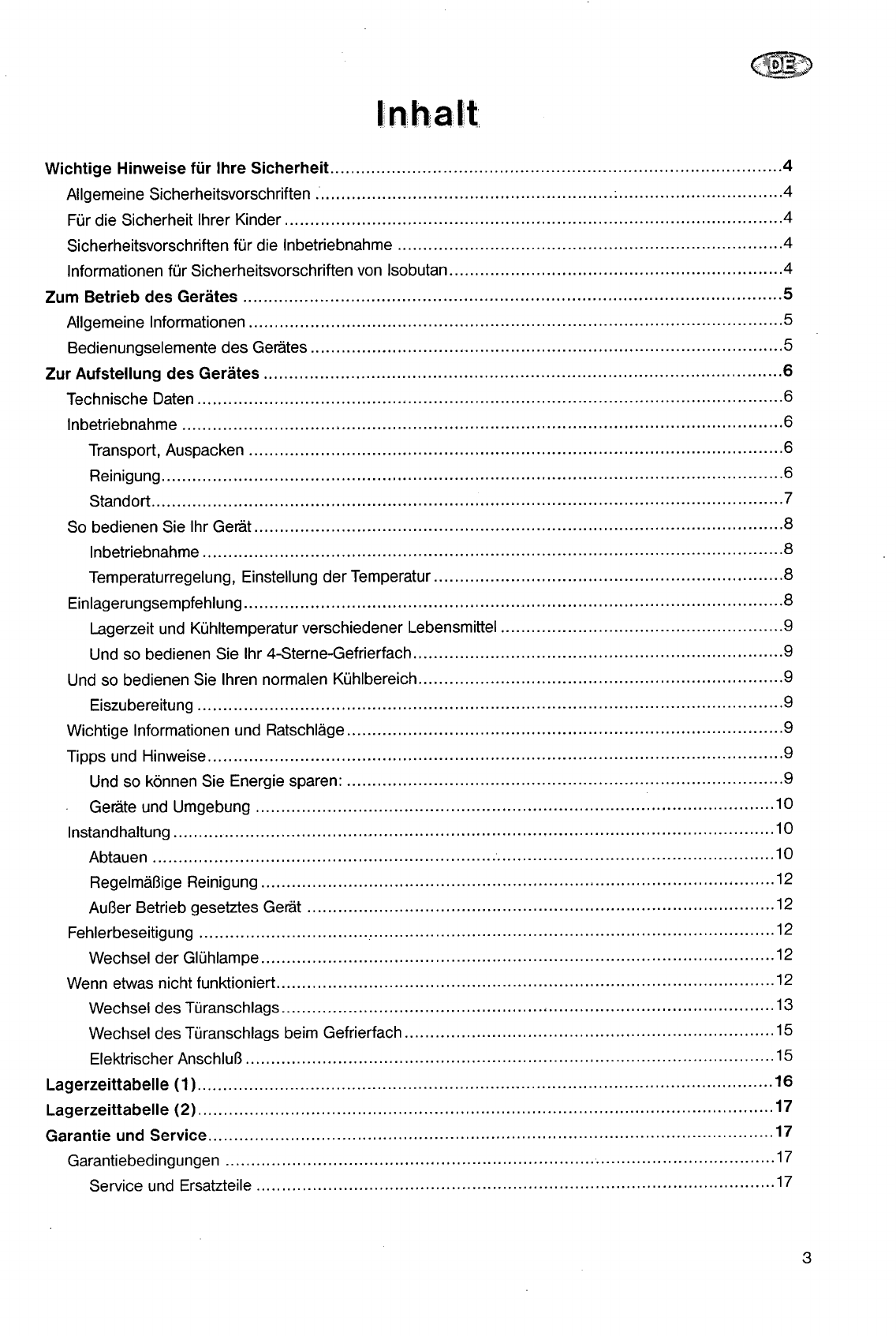

Inhalt
Wichtige Hinweise für Ihre Sicherheit
Allgemeine Sicherheitsvorschriften
Für die Sicherheit Ihrer Kinder......
Sicherheitsvorschriften für die Inbetriebnahme
Informationen für Sicherheitsvorschriften von Isobutan
Zum Betrieb des Gerätes
Allgemeine Informationen ....
Bedienungselemente des Gerätes.
Zur Aufstellung des Gerätes
Technische Daten
Inbetriebnahme
Transport, Auspacken
Reinigung
Standor
So bedienen Sie Ihr Gerst
Inbetriebnahme
Temperaturregelung, Einstellung der Temperatur
Einlagerungsempfehlung
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lagerzeit und Kühltemperatur verschiedener Lebensmittel
Und so bedienen Sie Ihr 4-Sterne-Gefrierfach
Und so bedienen Sie Ihren normalen Kühlbereich
Eiszubereitung
Wichtige Informationen und Ratschläge
Tipps und HinweiRP
Und so können Sie Energie sparen:
Geräte und Umgebung
Instandhaltung ..
Abtauen

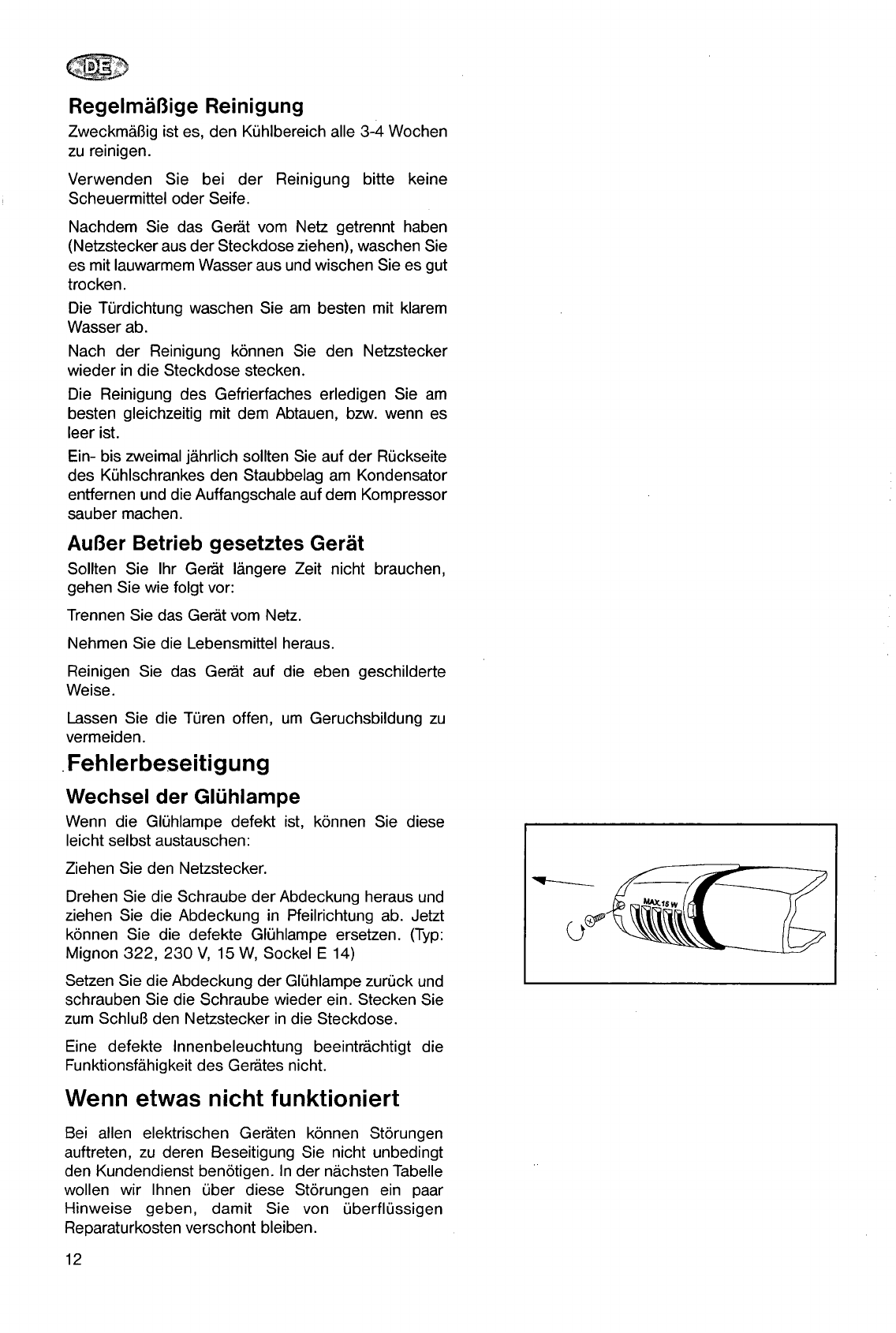

Regelmäßige Reinigung
Außer Betrieb gesetztes Gerät..
Fehlerbeseitigung
Wechsel der Glühlampp
Wenn etwas nicht funktioniert
Wechsel des Türanschlags
Wechsel des Türanschlags beim Gefrierfach...........
Elektrischer Anschluß
Lagerzeittabelle (1)

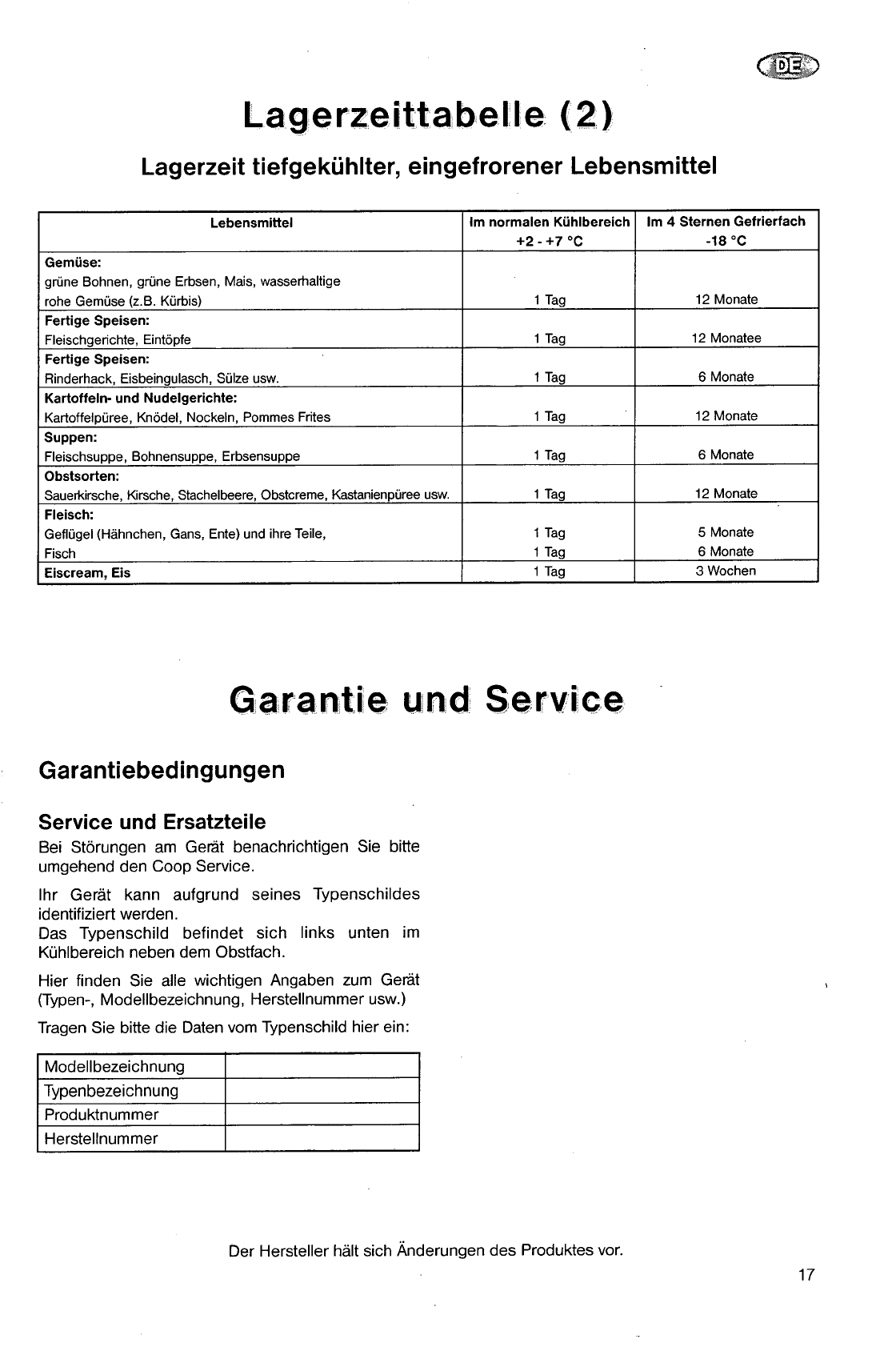

Lagerzeittabelle (2)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantie und Service
Garantiebedingungen .
Service und Ersatzteile...
4
5
5
.....-
6
7
8
.......8
....9
. . . . . .
10
..10
10
12
12
..12
12
12
..13
......15
15
16
17
..17
17
..17
. . . .

Wichtige Hinweise für Ihre Sicherheit
/?\ Ailgemeine
Sicherheitsvorschriften
• Sollten Sie Ihr Gerät einmal weitergeben wollen,
vergessen Sie bitte nicht, die Gebrauchsanleitung
dazuzulegen.
• Sie haben ein Gerät für den Haushalt erworben,
und es sollte auch nur zur Lagerung von
Lebensmitteln gebraucht werden.
• Wartungen und Reparaturen sollten nur vom
Coop Service durchgeführt werden. Für
Reparaturen dürfen nur Original-Ersatzteile benutzt
werden, anderenfalls könnte Ihr Gerät beschädigt
oder Sie selbst verletzt werden.
• Das Gerät ist nur vom Netz getrennt, wenn Sie den
Netzstecker aus der Steckdose ziehen. Ziehen Sie
deshalb vor Reparaturen und Reinigungen den
Netzstecker aus der Steckdose. Nicht am
Anschlußkabel ziehen, um das Gerät vom Netz zu
trennen! Wenn die Steckdose schwer zu erreichen
ist, schalten Sie das Stromnetz ab (Sicherung
herausnehmen).
• Es ist verboten, das Netzkabel zu verlängern!
• Ohne die Abdeckblende der Innenbeleuchtung
darf das Gerät nicht in Betrieb genommen werden!
• Die Innenwände sind kratzempfindlich, deshalb
sollten Sie beim Reinigen nie Eiskratzer oder
andere spitze Gegenstände benutzen.
• Achten Sie darauf, daß keine Flüssigkeiten mit dem
Temperaturregler, bzw. der Beleuchtungsarmatur
in Berührung kommen.
• Durch Eis können Sie sich Verletzungen zufügen,
wenn Sie es unmittelbar nach dem Herausnehmen
verzehren.
• Aufgetaute oder angetaute Produkte nicht erneut
einfrieren. Solche Produkte sollten Sie möglichst
schnell aufbrauchen.
• Beachten Sie bitte bei Tiefkühlkost die Hinweise
zur Lagerzeit auf der Verpackung des Herstellers.
• Keine Geräte mit elektrischem Antrieb bzw. Motor
oder Chemikalien zum Beschleunigen des
Abtauens anwenden!
• Bewahren Sie keine heißen Töpfe in unmittelbarer
Nähe der Kunststoffteile des Gerätes auf.
• Lagern Sie keine entflammbaren Gase und
Flüssigkeiten im Gerät,
es
besteht
Explosionsgefahr.
• Frieren Sie keine kohlensäurehaltigen Getränke ein
- Explosionsgefahr.
• Kontrollieren und reinigen Sie bitte regelmäßig den
Tauwasserablauf - einen Hinweis hierzu finden Sie
auch im Inneren des Gerätes - sonst könnte im
Falle einer Verstopfung das angesammelte Wasser
zu einer vorzeitigen Funktionsstörung des Gerätes
führen.
A, Für die Sicherheit Ihrer
Kinder
• Ihre Kinder sollten nicht mit den Klebebändern
und Verpackungsmaterialien des Gerätes spielen,
da Lebensgefahr durch Ersticken besteht!
• Das Gerät sollte ausschließlich von Erwachsenen
bedient werden. Achten Sie darauf, daß Ihre
Kinder mit
dem Gerät oder dessen
Bedienungselementen nicht spielen.
• Sollte das Gerät am Ende seiner Lebensdauer
außer Betrieb gesetzt werden, so ziehen Sie den
Netzstecker aus der Steckdose, trennen Sie das
Anschlußkabel durch (möglichst nah am Gerät)
und montieren Sie die Tür ab. Dadurch verhindern
Sie, daß sich spielende Kinder selbst einsperren
oder einen Stromschlag erleiden.
Sicherheitsvorschriften für
die Inbetriebnahme
• Stellen Sie das Gerät mit der Rückseite an die
Wand. Die Wärme abgebenden Teile (Kompressor
und Verflüssiger) sollen die Wand nicht berühren.
• Bevor Sie das Gerät verschieben, sollte der
Netzstecker aus der Steckdose genommen werden.
• Beim Aufstellen des Gerätes achten Sie darauf, daß
es nicht auf das Anschlußkabel gestellt wird.
• Achten Sie auf ausreichende Belüftung des Gerätes.
Nicht ausreichende Belüftung hätte eine Ervdr,nung
des Gerätes zufolge. Um Ihrem Gerät die
erforderliche Belüftung zu sichern, befolgen Sie bitte
die Hinweise für die „Inbetriebnahme des Geiätes".
1A Informationen für
Sicherheitsvorschriften
von Isobutan
Warnung
• Ihr Gerät enthält im Kältekreislauf Isobutan (R
600a); bei diesem Stoff besteht Feuer- und
Explosionsgefahr.
• Belüftungsöffnungen der Geräteverkleidung oder
des Aufbaus von Einbaumöbeln nicht verschließen.
• Zum Beschleunigen der Abtauung keine
anderen mechanischen Einrichtungen oder
sonstige künstlichen Mittel als die vom Hersteller
empfohlenen benutzen.
• Kühlkreislauf nicht beschädigen.
• Keine elektrischen Geräte innerhalb des
' Lebensmittellagerraumes betreiben, die nicht
vom Hersteller freigegeben sind.
ve m iedres ,nZ,t d Src 2'är Cll:
Sicherheitsvorschriften der Gebrauchsanleitung.
Für Schäden infolge von Nichtbeachtung dieser
Vorschriften haftet der Hersteller nicht.

Zum Betrieb des Gerätes
Allgemeine Informationen
Sie haben einen Kühlschrank mit einem 4-Sterne-
Gefrierfach erworben. Dementsprechend ist Ihr Gerät
für die Lagerung von gekühlten bzw. tiefgefrorenen
Lebensmittel, Einfrieren von Waren in beschränkter
Mengen und zur Eiswürfelzubereitung geeignet.
Bedienungselemente des Gerätes
S-
*--
%6
=... -
5
1. Gefrierfach
2. Ablagegitter
3. Tauwasserablau f
4. Glasplatte
5. Obstfach
6. Typenschild
7. Verstellbare Füße
8. Eiswürfelschale
9. Butterfachklappe
10. Beleuchtungsarmatur
Das Gerät entspricht den Normen der auf dem
Typenschild angegebenen Klimaklasse unter
Berücksichtigung
der dort
aufgeführten
Temperatur.
11. Türabstellfach
12. Dichtung
13. Flaschenfach
14. Eierablage
15. Luftzirkulation
16. Belüftungsgitter
17. Verflüssiger
18. Auffangschale
19. Kompressor
4
E/, //<
1"' ,1,<21
1-<19
5

Zur Aufstellung des Gerätes
Technische Daten
Inbetriebnahme
Transport, Auspacken
(-'11 Das Gerät
sollte stehend
und in
Originalverpackung transportiert werden.
Nach jedem Transport muß das Gerät zur Beruhigung
des Kältekreislaufes ca. 2 Stunden ruhig stehen,
bevor es eingeschaltet wird.
Prüfen Sie zunächst, ob das Gerät unbeschädigt
angeliefert wurde. Sollten Sie Schäden feststellen,
benachrichtigen Sie umgehend die Verkaufstelle. In
diesem Falle bewahren Sie das Verpackungsmaterial
auf.
Reinigung
Entfernen Sie alle Klebebänder, die die Zubehörteile
des Gerätes gegen Verrutschen gesichert haben.
Das Geräteinnere und alle Zubehörteile mit
lauwarmem Wasser reinigen, dem ein mildes
Reinigungsmittel zugesetzt werden kann. Benutzen
Sie einen weichen Lappen.
Nach der Reinigung wischen Sie das Geräteinnere
trocken.
6
Model/Typ
OECOPLAN 122+18 KS (TTI 150****)
Bruttoinhalt (L)
Gefrierfach: 18
Kühlbereich: 128
Nettoinhalt (L) Gefrierfach: 18
Kühlbereich: 122
Breite (mm)
550
Höhe (mm) 850
Tiefe (mm)
600
Energieverbrauch (kWh/24Std)
0,60
(kWh/Jahr)
219
Energieeffizienzklasse
****
Zeichen des Gefrierfaches
Gefriervermögen (kg/24Std)
2
Maximale Lagerzeit bei Störungen (h) 11
Maximale Leistungsaufnahme (W)
80
Gewicht (kg) 37

Standort
Die Umgebungstemperatur hat eine Auswirkung auf
den Energieverbrauch und die einwandfreie Funktion
des Kühlgerätes.
Bei der Standortwahl sollten Sie darauf achten, das
Gerät in einem Raum mit einer Umgebungstemperatur
in Betrieb zu setzen, die seiner Klimaklasse entspricht.
Die Klimaklasse ist dem Typenschild zu entnehmen.
Sinkt die Raumtemperatur unter die untere Grenze,
kann ein ungewünschter Temperaturanstieg im
Kühlbereich erfolgen.
Steigt die Raumtemperatur über die obere Grenze,
schaltet sich der Kompressor für längere Zeit ein. Dies
kann zu Funktionsstörungen bei der Abtauvoll-
automatik führen und es kann ein Temperaturanstieg
im Kühlbereich entstehen bzw. der Energieverbrauch
erhöht werden.
Das Gerät soll waagerecht auf dem Boden stehen.
Dies erreichen Sie mit den 2 verstellbaren Füßen (1)
(vorne unten). Zu den Füßen gehört jeweils eine
Distanzscheibe (2). Diese Scheiben können auch
entfernt werden, wenn es die Positionierung
erfordert.
Standorte für das Kühlgerät im Bereich direkter
Sonneneinstrahlung oder unmittelbar neben einem
Ofen, Herd oder Heizkörper sind zu vermeiden.
Wenn die Räumlichkeit dies nicht zuläßt, sollten Sie
die Mindestabstände zu solchen Geräten einhalten:
• zu Gas- und Elektroherden 3 cm
Kann dieser Abstand nicht eingehalten werden,
muß eine 0,5 - 1 cm dicke nicht brennbare
Isolierplatte dazwischen gestellt werden.
• zu Öl- und Kohleherden
30 cm
Das Kühlgerät ist so gefertigt, daß es bis zum
Anschlag an die Wand gestellt werden kann.
A Beim Aufstellen müssen die Mindestabstände
L-J eingehalten werden. (siehe Abb.)
A: Wenn das Kühlgerät unter einen Hängeschrank
aufgestellt wird
B: Wenn das Kühlgerät „frei" steht
13
4.- --a-3
.li////ill//li/i,
7
Klimaklasse
Umgebungstemperatur
SN
+10 ... +32 °C
+16 ... +32 °C
ST
+18 ... +38 °C
wo
0,
B
1

So bedienen Sie Ihr Gerät
Inbetriebnahme
Legen Sie das beiliegende Zubehör in den
Kühlschrank und stecken Sie den Netzstecker in die
geerdete Steckdose.
Mit dem Temperaturregler, der sich auf der rechten
Seite des normalen Kühlbereiches befindet, können
Sie die Temperatur einstellen, indem Sie den Regler
im Uhrzeigersinn drehen. (Siehe nachstehende
Abbildung). In der Position „0" befindet sich das Gerät
außer Betrieb.
Bitte lesen Sie hierzu auch den nächsten Abschnitt.
Temperaturregelung, Einstellung der
Temperatur
Das Kühlaggregat muß nicht ununterbrochen laufen.
Wenn die Temperatur den eingestellten Wert erreicht
hat, schaltet der Thermostat automatisch ab und
später wieder ein, je nach gewünschter Temperatur.
Je größer die Zahlen werden, desto intensiver wird die
Kühlung.
Im Gefrierfach ist eine Temperatur von -18 °C bzw.
eine niedrigere Temperatur zu erreichen, wenn Sie
den Temperaturreglerknopf auf Stufe „3" einstellen. In
diesem Fall wird im
normalen Kühlbereich
automatisch eine Temperatur von +5 °C erreicht.
Diese Stufe („3") genügt i.d.R. den alltäglichen
Ansprüchen.
Außer von der eingestellten Temperatur und der
Außentemperatur wird
die
Temperatur im
Gefrierschrank
auch von der
Menge der
eingelagerten Lebensmittel sowie der Häufigkeit des
Türöffnens beeinflußt.
In Höchsteinstellung des Temperaturreglers
(Stufe „5") - z.8. bei hohen Außentemperaturen -
kann das Kühlaggregat ununterbrochen laufen.
Dadurch wird das Gerät nicht beschädigt.
Einlagerungsempfehlung
Bei
Einlagerung verschiedener Lebensmittel
beachten Sie bitte die nebenstehende Abbildung:
1. Lagerung tiefgekühlter Lebensmittel, Eis- und
Eiscreme. Einfrieren frischer Lebensmittel.
2. Desserts, Torten, fertige Speisen
3. Lebensmittel im Behälter
4. Angebrochene Dosen, Konserven
5. Milch, Milchprodukte
6. Frisches Fleisch, Aufschnitt, Wurst usw.
7. Obst, Gemüse, Salat
8. Butter, Käse
9. Eier
10. Joghurt, u. ä.
11. Kleine Flaschen, Getränke
12. Große Flaschen, Getränke
8
- t.-
C --
(i)\\ '
*\. 9 1
i--1
i 1 1
-
1 4
-- ----( )

Lagerzeit und Kühltemperatur
verschiedener Lebensmittel
Informationen über die Lagerzeit, sowohl im Gefrier-
als auch im Kühlbereich, entnehmen Sie bitte den
Tabellen „Lagerzeit" am Ende der
Gebrauchsanleitung.
Da die Lagerzeit in erster Linie von der Frische der
gekühlten Lebensmittel bzw. seiner vorherigen
Behandlung abhängt, ist sie in diesem Rahmen nicht
eindeutig zu bestimmen. Deshalb sind die
angegebenen Daten lediglich als Orientierungspunkte
zu verstehen.
Eiszubereitung
Füllen Sie die beigelegte Eiswürfelschale mit
Wasser und legen Sie sie ins Gefrierfach. Die
Zubereitungszeit kann dadurch verkürzt werden,
wenn der Temperaturregler auf die maximale
Temperatur eingestellt wird.
Vergessen Sie nicht, nach der
Eiswürfelzubereitung den Temperaturregler auf die
entsprechende Stufe wieder zurückzustellen!
Zum Gebrauch der Eiswürfel die Eiswürfelschale
kurz unter Wasser halten, die Schale sanft drehen
oder leicht schlagen.
Achten Sie darauf, daß eingefrorene Produkte bis zum
Einlegen in den Gefrierbereich nicht antauen.
Wichtige Informationen und
Und so bedienen Sie Ihr 4-Sterne-
Ratschläge
Gefrierfach
rn Wir machen Sie darauf aufmerksam, daß die
Im Gefrierfach wird eine Temperatur von mindestens UJ
Ablagegitter und die Türregale im Gerät
-18 °C, bzw. je nach Einstellung des Reglers, eine
höhenverstellbar sind. Beim Öffnen der Türe in
niedrigere Temperatur erreicht.
einem 90° Winkel lassen sich die Ablagegitter
Bei dieser Temperatur sind im Handel erhältliche
herausziehen und in der gewünschten Höhe
tiefgekühlte Produkte für einen bestimmten Zeitraum
wieder einsetzen.
zu lagern, und außerdem besteht die Möglichkeit,
frische Lebensmittel (kleinere Mengen) einzufrieren
Tipps und Hinweise
und zu lagern.
Während 24 Stunden können Sie ca. 2 kg frische
Ware einfrieren.
Verpacken Sie die Lebensmittel in luftdichtem
Verpackungsmaterial, kühlen Sie sie im normalen
Kühlbereich vor, und frieren Sie sie erst dann ein.
Notieren Sie am besten das Datum, an dem Sie die
Lebensmittel eingefroren haben.
Legen Sie neu einzufrierende Ware erst dann in das
Gefrierfach, wenn die eingelagerten Lebensmittel
bereits gefroren sind.
Vermeiden Sie bitte, daß frisch einzufrierende Ware
mit bereits eingefrorenen Produkten in Berührung
kommt.
Und so bedienen Sie Ihren normalen
Kühlbereich
Die Luft im Kühlbereich muß ausreichend
zirkulieren können, um entsprechend zu kühlen.
Decken Sie bitte deshalb die Gitterablagen mit Papier
oder einem Tablett o. ä. auf keinen Fall ab.
Lassen Sie heiße Speisen vor dem Einlegen
in den Kühlbereich auf Zimmertemperatur
abkühlen, um
unnötige
Reif- und
Eisschichtbildung zu vermeiden.
Verpacken Sie angebrochene Lebensmittel
In geeigneten Verpackungsfolien oder
Behälter. So bleiben Aroma und Frische besser
erhalten. Das Gemüse kann so z.B. mehrere Tage
seine Feuchtigkeit bewahren und trocknet nicht
aus.
In diesem Abschnitt erhalten Sie nützliche
Hinweise zur Einsparung von Energie sowie zum
Umweltschutz.
Eßl Und so können Sie Energie
sparen:
• Standorte im Bereich
direkter
Sonneneinstrahlung und Heizquellen sind zu
vermeiden.
• Achten Sie auf die ausreichende Belüftung des
Kompressors und Verflüssigers.
• Verpacken Sie die Lebensmittel in luftdichtem
Material,
um unnötige Reif-
und
Eisschichtbildung zu vermeiden.
• Vermeiden Sie unnötiges und zu langes Öffnen
der Türe.
9

• Achten Sie darauf, daß die Gefrierraumtüre immer
richtig geschlossen ist.
• Legen Sie die Lebensmittel nur in geschlossenen
Behältern ins Gerät.
• Lassen Sie die heißen Speisen vor dem Einlegen
auf Zimmertemperatur abkühlen.
• Um hohe Leistung bei niedrigem Energieverbrauch
zu erzielen, muß der Verflüssiger regelmäßig
gereinigt werden.
J Geräte und Umgebung
Sie haben ein Gerät erworben, dessen Kälte- und
Isolierkreislauf umweltverträglich ist und somit die
Ozonschicht der
Erde in keiner Weise beschädigt.
Sollte Ihr Gerät am Ende seiner Lebensdauer aus
Ihrem
Haushalt
entfernt werden,
nehmen
Sondermüllannahmestellen Ihr Gerät entgegen, und
entsorgen bzw. wiederverwerten die verschiedenen
Teile umweltverträglich.
Informationen über
Sondermüllannahmestellen
erhalten Sie bei den städtischen Ämtern.
Die wiederverwendbaren Teile des Gerätes sind mit
diesem Zeichen <) gekennzeichnet.
Instandhaltung
Abtauen
Nach einer bestimmten Betriebszeit kann sich im
Kühlraum des Gerätes eine Reif- bzw. Eisschicht
bilden.
Diese Reif- und Eisschicht wirkt isolierend, die
Kälteabgabe wird dadurch erschwert, was zur
erhöhten Temperatur des Kühlraumes führen kann
und den Stromverbrauch ansteigen läßt. Eine dicke
Reif- und Eisschicht kann dazuführen, daß sich die
Türe des Gefrierfaches nur schwer öffnen läßt.
Der Temperaturregler unterbricht immer wieder den
Kompressor - während dieser Zeit wird der
Kühlprozeß unterbrochen - die Innentemperatur steigt
und somit erfolgt ein Abtauen.
Nach dem Abtauen aktiviert der Temperaturregler den
Kühlprozeß.
Das Wasser sammelt sich im Sammelbehälter, läuft
durch
den Tauwasserablauf
über die
Tauwasserabführung in die Auffangschale (auf dem
Kompressor) und verdunstet dort durch die Wärme
des Kompressors.
Überzeugen Sie sich gelegentlich davon, daß der
Tauwasserablauf nicht verstopft ist.
10

Ein typisches Beispiel für die Verstopfung der
Tauwasserabführung besteht darin, daß in Papier
verpackte Lebensmittel mit der Rückwand des
Kühlbereiches in Berührung kommen und dort
festfrieren. Beim Herausnehmen des Lebensmittels
kann das Papier in die Tauwasserabführung gelangen
und dadurch eine Verstopfung verursachen.
Gehen Sie deshalb bitte beim Einlegen von in Papier
verpackte Lebensmittel aus den eben erwähnten
Gründen vorsichtig vor.
rD Bei voller Auslastung (z.B. bei Hitze) läuft der
L--·' Kühlschrank ununterbrochen, während dieser
Zeit ist die Abtauvollautomatik unwirksam.
Nach dem Abtauen sind Reif- und Eisflecken auf der
Rückseite des Kühlschrankes nicht unüblich.
Bei diesem Typ besitzt der Kühlbereich eine
Abtauvollautomatik. Damit entfällt ein Abtauen des
Kühlbereiches.
Das Gefrierfach kann mit einer Abtauvollautomatik
nicht versehen werden, da das Gefriergut die
Abtautemperatur nicht verträgt.
Hat sich eine Reif- und Eisschicht in geringerem Maße
gebildet,
kann sie m it
dem beiliegenden
Kunststoffschaber entfernt werden.
(Das abgebildete Tablett gehört nicht zum Gerät!)
Hat sich eine dickere Reif- und Eisschicht gebildet,
die nicht mehr mit dem Kunststoffschaber entfernt
werden kann, muß das Gefrierfach abgetaut werden
(i.d.R. 2-3 mal jährlich).
Nehmen Sie Ihr Gefriergut aus dem Gefrierfach und
dem normalen Kühlbereich heraus, wickeln Sie es in
mehrere Lagen Zeitungspapier ein und lagern Sie es
an einem kühlen Ort.
Ziehen Sie den Netzstecker aus der Steckdose und
lassen Sie sowohl die Tür des Gefrierfaches, als auch
die des normalen Kühlbereiches geöffnet.
Lassen Sie das Tauwasser mit einem Lappen oder
Schwamm aufsaugen.
Wischen Sie nach dem Abtauen alles gut trocken und
stecken Sie den Netzstecker wieder in die Steckdose.
Nun können Sie die Lebensmittel zurücklegen.
Es ist empfehlenswert, den Temperaturregler ein paar
Stunden lang in der höchsten Einstellung zu lassen,
um die gewünschte Lagertemperatur zu erreichen.
---"23'm»0
11

:--i
Regelmäßige Reinigung
Zweckmäßig ist es, den Kühlbereich alle 3-4 Wochen
zu reinigen.
Verwenden Sie bei der Reinigung bitte keine
Scheuermittel oder Seife.
Nachdem Sie das Gerät vom Netz getrennt haben
(Netzstecker aus der Steckdose ziehen), waschen Sie
es mit lauwarmem Wasser aus und wischen Sie es gut
trocken.
Die Türdichtung waschen Sie am besten mit klarem
Wasser ab.
Nach der Reinigung können Sie den Netzstecker
wieder in die Steckdose stecken.
Die Reinigung des Gefrierfaches erledigen Sie am
besten gleichzeitig mit dem Abtauen, bzw. wenn es
leer ist.
Ein- bis zweimal jährlich sollten Sie auf der Rückseite
des Kühlschrankes den Staubbelag am Kondensator
entfernen und die Auffangschale auf dem Kompressor
sauber machen.
Außer Betrieb gesetztes Gerät
Sollten Sie Ihr Gerät längere Zeit nicht brauchen,
gehen Sie wie folgt vor:
Trennen Sie das Gerät vom Netz.
Nehmen Sie die Lebensmittel heraus.
Reinigen Sie das Gerät auf die eben geschilderte
Weise.
Lassen Sie die Türen offen, um Geruchsbildung zu
vermeiden.
Fehlerbeseitigung
Wechsel der Glühlampe
Wenn die Glühlampe defekt ist, können Sie diese
leicht selbst austauschen:
Ziehen Sie den Netzstecker.
Drehen Sie die Schraube der Abdeckung heraus und
ziehen Sie die Abdeckung in Pfeilrichtung ab. Jetzt
können Sie die defekte Glühlampe ersetzen. (Typ:
Mignon 322, 230 V, 15 W, Sockel E 14)
Setzen Sie die Abdeckung der Glühlampe zurück und
schrauben Sie die Schraube wieder ein. Stecken Sie
zum Schluß den Netzstecker in die Steckdose.
Eine defekte Innenbeleuchtung beeinträchtigt die
Funktionsfähigkeit des Gerätes nicht.
Wenn etwas nicht funktioniert
Bei allen elektrischen Geräten können Störungen
auftreten, zu deren Beseitigung Sie nicht unbedingt
den Kundendienst benötigen. In der nächsten Tabelle
wollen wir Ihnen über diese Störungen ein paar
Hinweise geben, damit Sie von überflüssigen
Reparaturkosten verschont bleiben.
12
62 MAX,svv 1 K.
0/ -

Wir machen Sie darauf aufmerksam, daß bei jedem
arbeitenden Kompressor-Aggregat Geräusche
auftreten, die teils vom laufenden Motor, teils vom
Kältemittel, das durch die Rohre strömt, herrühren.
Das ist kein Fehler, sondern ein Zeichen der normalen
Funktion.
& 3 w:L;nh,tdaß datTühlaejg latd anicht
ununterbrochen laufen muß. Wenn der Thermostat
abschaltet, und das Kälteaggregat nicht in Betrieb
ist, so bleibt die Stromversorgung dennoch
gewährleistet. Berühren Sie nicht die stromführen -
den Teile des Gerätes solange Ihr Gerät an das
Stromnetz angeschlossen ist!
Wenn diese Beratungen keine Ergebnisse bringen, bitte den Coop Service benachrichtigen.
Wechsel des Türanschlags
Wenn der Türanschlag aus räumlichen Gründen
gewechselt werden muß, so besteht die Möglichkeit
den Türanschlag auf die linke Seite zu montieren.
Der Türanschlag ist vom Werk aus rechtsseitig
montiert.
Gehen Sie
bitte in der Reihenfolge der
nachstehenden Beschreibung und Abbildungen vor:
• Stellen sie sicher daß das Gerät vom Netz getrennt
ist (Netzstecker aus der Steckdose ziehen).
• Kippen Sie das Gerät vorsichtig nach hinten,
achten Sie aber darauf, daß der Kompressor den
Boden nicht berührt. Nehmen Sie sich am besten
eine zweite Person zu Hilfe, die das Gerät festhält.
• Schrauben Sie die verstellbaren Füße (2 Stück) ab,
und entfernen Sie die untere Halterung, indem Sie
die 3 Schrauben auf der einen Seite und die 1
Schraube auf der anderen Seite abschrauben.
• Setzen Sie den Bolzen in das Scharnier in der
Pfeilrichtung um.
• Befestigen Sie die Halterung an der anderen Seite,
achten Sie aber darauf, daß die Türe sich nicht
bewegt.
• Schrauben Sie die 1 Schraube auf der anderen
Seite in die frei gewordene Stelle und befestigen
Sie die 2 Füße. Jetzt können Sie das Gerät
aufstellen.
13
Problem Mögliche Ursachen
Lösungen
Das Gerät kühlt nicht
Der Temperaturregler ist falsch eingestellt. Nehmen Sie eine höhere Einstellung am
ausreichend. (Eingestellter Wert ist zu niedrig.)
Temperaturregler.
Zu große Menge Frischware wurde auf einmal Lagern Sie kleinere Mengen ein.
eingelagert.
Warme Speisen wurden eingelegt.
Lassen Sie die warmen Speisen vor dem
Einlagern auf Zimmertemperatur abkühlen.
Türe ist nicht richtig fest verschlossen.
Kontrollieren Sie, ob die Türe richtig geschlossen
ist.
Zirkulation der inneren kalten Luft ist nicht gesichert. Sichern Sie die freie Luftzirkulation.
Kühlraum ist zu kalt.
Kühltemperatur ist falsch eingestellt. (Eingesteliter Nehmen Sie eine niedrigere Einstellung.
Wert ist zu hoch.)
Das Gerät kühlt
Netzstecker steckt nicht richtig in der Steckdose. Kontrollieren Sie, ob der Netzstecker richtig in der
überhaupt nicht.
Steckdose steckt.
Steckdose steht nicht unter Spannung.
Kontrollieren Sie, ob die Steckdose unter
Spannung steht.
Temperaturregler ist auf „0" eingestellt.
Überprüfen Sie den eingestellten Wert am
Temperaturregler.
Das Gerät ist zu laut. Gerät steht nicht fest und eben.
Kontrollieren Sie, ob das Gerät stabil auf den
Boden steht (alle vier Füße fest am Boden).
@
1 ., b.

• Um das obere Scharnier umzusetzen, müssen Sie
den Kunststoffdeckel entfernen. Dies können Sie
tun, indem Sie die beiden Schrauben, durch die
der Deckel befestigt ist, auf der Rückseite des
Gerätes abschrauben.
• Schieben Sie nun den Deckel nach hinten und
nehmen Sie ihn ab.
• Schrauben Sie die Schrauben (2 Stück) der
oberen Halterung ab.
• Danach müssen Sie den Bolzen in der Pfeilrichtung
umdrehen.
• Setzen Sie das Scharnier auf die andere Seite ein,
achten Sie aber darauf, daß die Türe sich nicht
bewegt.
• Jetzt können Sie den Deckel wieder ansetzen und
nach vorne schieben.
• Befestigen Sie ihn mit den 2 Schrauben auf der
Rückseite des Gerätes.
• Setzen Sie den Türgriff um ebenso die Blindstopfen
auf der gegenüberliegenden Seite.
• Positionieren Sie nun das Gerät, richten Sie es
waagerecht aus und schließen Sie es an.
111 1111111|11' 11111' 111111111'WIlli*
14

Wechsel des Türanschlags beim
Gefrierfach
Nachdem Sie den Türanschlag draußen gewechselt
haben, müssen Sie es auch beim Gefrierfach tun.
Gehen Sie bitte in der Reihenfolge der
nachstehenden Beschreibung und Abbildungen vor:
• Ziehen Sie den unteren Bolzen heraus, durch den
die Gefrierfachtür befestigt ist (1).
• Offnen Sie die Tür, und entfernen Sie sie vorsichtig
aus den Rahmen (2).
• Kehren Sie die Tür um.
• Nehmen Sie die Abstandhalterbuchse (3) und den
oberen Bolzen (4) aus der Tür heraus dann setzen
Sie die Abstandhalterbuchse (3) untenhin und den
oberen Bolzen (4) oberhalb zurück.
• Schrauben Sie die Schraube heraus, durch die das
Verschlußelement befestigt ist, und schrauben Sie
das Verschlußelement mit Hilfe dieser Schraube
auf der anderen Seite wieder hinein (5).
• Setzen Sie die Tür ein, und befestigen Sie sie mit
dem unteren Bolzen (6).
Sie können diesen Türwechsel auch von Fachleuten
durchführen lassen. Benachrichtigen Sie bitte die
nächste Kundendienststelle. Die entstehenden
Kosten sind von Ihnen zu übernehmen.
Elektrischer Anschluß
Das Gerät kann nur an ein, mit einer 230 V
Nennspannung und 50 Hz Nennfrequenz
versehenes
Netz mit
Wechselspannung
angeschlossen werden.
Das Gerät muß an eine vorschriftsmäßig
installierte
Schutzkontaktsteckdose
angeschlossen werden. Lassen Sie sich
gegebenenfalls
von einem
qualifizierten
Elektriker eine Schutzkontaktsteckdose in der
Nähe des Kühlschrankes vorschriftsmäßig
installieren.
< Dieses Gerät entspricht der EG-Richtlinie
Niederspannung
- 73/23
EWG -
73/02/19 -
und
Elektromagnetische Verträglichkeit
- 89/336 EWG - 89/05/03 in der jeweils aktuellen
Fassung.
15
®J
®
.8
é
®, 8.1-=

Lagerzeittabelle (1 )
Dauer und Art der Lagerung frischer Lebensmittel im Kühlschrank
Symbolerklärung:
X Übliche Lagerzeit
x Mögliche Lagerzeit (bezieht sich nur auf vollkommen frische Ware)
16
Lebensmittel Lagerzeit in Tagen
245 6 7
Art der Verpackung
Rohes Fleisch Gefrierbeutel, luftdicht verpacken
Fleisch (gekocht)
Frischhaltebox
Fleisch (gebraten)
X Frischhaltebox
Hackfleisch (roh)
Frischhaltebox
Hackfleisch (gebraten)
Frischhaltebox
Aufschnitt, Bockwurst
Beutel, Klarsichtfolie
Fisch (frisch)
Beutel, luftdicht verpacken
Fisch (gekocht)
Frischhaltebox
Fisch (gebraten)
Frischhaltebox
Fischkonserven, angebrochen
Frischhaltebox
Hähnchenteile, frisch
Beutel, luftdicht verpacken
Hähnchen, gebraten
Frischhaltebox
Hühnerteile, frisch
Beutel, luftdicht verpacken
Huhn, gekocht
Frischhaltebox
Gänse-, Ententeile, frisch
Beutel, luftdicht verpacken
Gans, Ente gebraten
Frischhaltebox
Butter, nicht angebrochen
X in Originalverpackung
Butter, bereits angebrochen
in Originalverpackung
Milch (Tüte)
in Originalverpackung
Sahne
in Becher
Saure Sahne o.ä.
in Becher
Hartkäse
Alufolie
Weichkäse
Beutel
Quark
Beutel
Eier
Spinat, Sauerampfer
Beutel
Erbsen, Bohnen
Beutel
Pilze
Beutel
Möhren, Spargel
Beutel
Grüne Paprika
Beutel
Tomate
Beutel
Kohlarten
Beutel
Schnell verderbbares Obst
(z.B. Erdbeere, Himbeere)
Beutel
Sonstiges Obst
Beutel
Angebrochene Obstkonserve
Frischhaltebox
Desserts, Torten
Frischhaltebox

Lagerzeittabelle (2)
Lagerzeit tiefgekühlter, eingefrorener Lebensmittel
Garantie und Service
Garantiebedingungen
Service und Ersatzteile
Bei Störungen am Gerät benachrichtigen Sie bitte
umgehend den Coop Service.
Ihr Gerät kann aufgrund seines Typenschildes
identifiziert werden.
Das Typenschild befindet sich links unten im
Kühlbereich neben dem Obstfach.
Hier finden Sie alle wichtigen Angaben zum Gerät
(Typen-, Modellbezeichnung, Herstellnummer usw.)
Tragen Sie bitte die Daten vom Typenschild hier ein:
Der Hersteller hält sich Anderungen des Produktes vor.
17
Lebensmittel
Im normalen Kühlbereich Im 4 Sternen Gefrierfach
+2-+7°C
-18 °C
Gemüse:
grüne Bohnen, grüne Erbsen, Mais, wasserhaltige
rohe Gemüse (z.B. Kürbis)
1 Tag
12 Monate
Fertige Speisen:
Fleischgerichte, Eintöpfe
1 Tag
12 Monatee
Fertige Speisen:
Rinderhack, Eisbeingulasch, Sülze usw.
1 Tag
6 Monate
Kartoffeln- und Nudelgerichte:
Kartoffelpüree, Knödel, Nockeln, Pommes Frites
1 Tag
12 Monate
Suppen:
Fleischsuppe, Bohnensuppe, Erbsensuppe
1 Tag
6 Monate
Obstsorten:
Saue,kirsche, Kirsche, Stachelbeere, Obstcreme, Kastanienpüree usw.
1 Tag
12 Monate
Fleisch:
Geflügel (Hähnchen, Gans, Ente) und ihre Teile,
1 Tag
5 Monate
Fisch
1 Tag
6 Monate
Eiscream, Eis
1 Tag 3 Wochen
Modellbezeichnung
Typenbezeichnung
Produktnummer
Herstellnummer

Avant l' installation et l' utilisation de l' appareil nous vous conseillons de procéder ä la lecture compléte
du mode d' emploi contenant des prescriptions de sécurité, des informations importantes et des conseils.
En respectant les prescriptions du mode d' emploi I ' appareil fonctionnera convenablement et ä votre
satisfaction.
Les symboles utilisés:
LJ
Prescriptions de sécurité
Les prescriptions et cautions de ce symbole servent ä la protection de F appareil et de votre personne.
(T}
Importantes instructions et informations
4 Informations pour la protection de l' environnement
rm Conseils pratiques
Vous trouverez ici des conseils pratiques concernant les aliments et leur stockage.
18

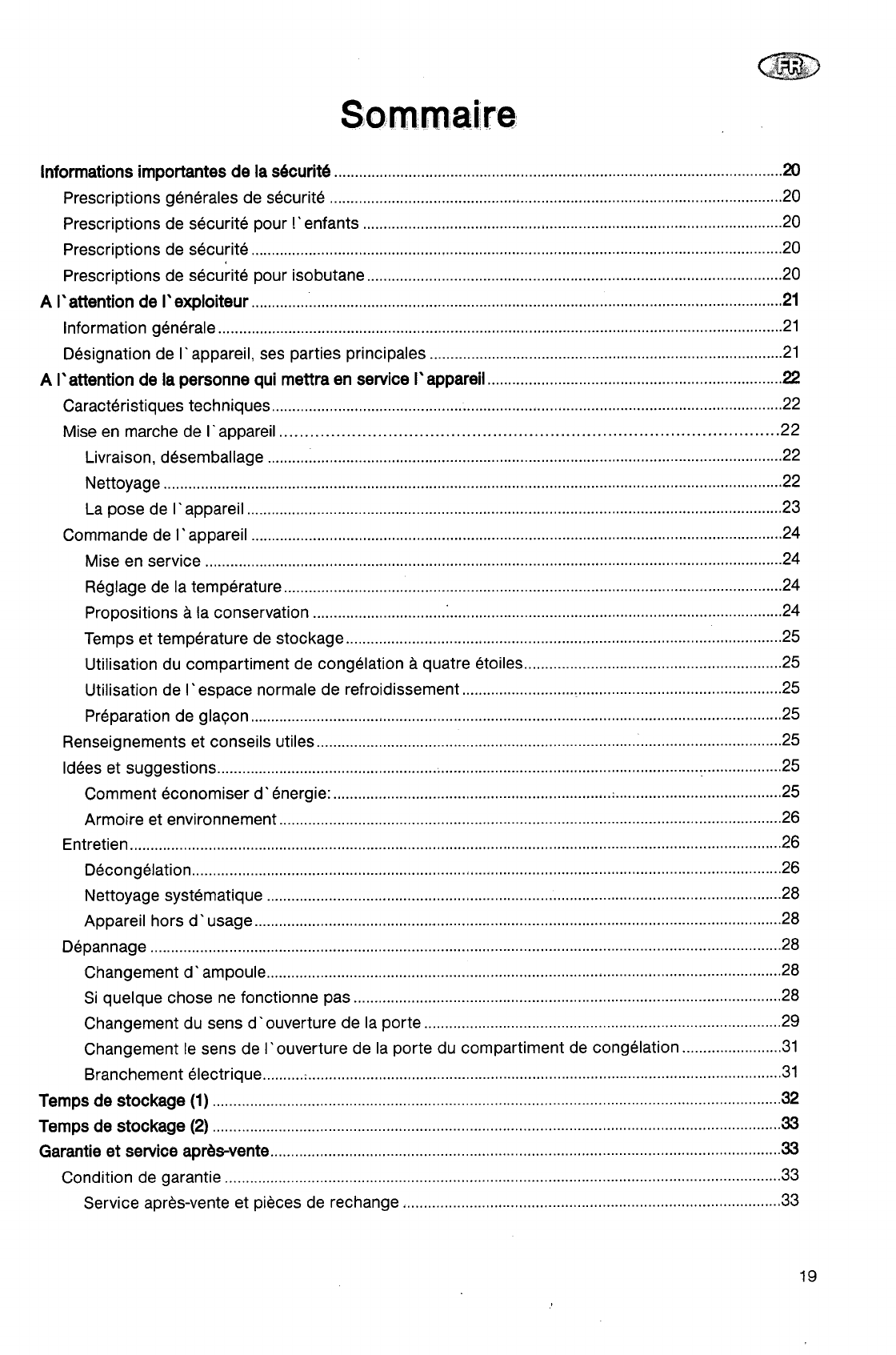

Sommaire
Informations importantes de la sécurité
Prescriptions générales de sécurité
Prescriptions de sécurité pour !' enfants
Prescriptions de sécurité
Prescriptions de sécurité pour isobutane
A Fattention de l' exploiteur
Information généraIA
Désignation de I appareil, ses parties principales
A l'attention de la personne qui mettra en service Pappareil.................
Caractéristiques techniqilAg
Mise en marche de I appareil
Livraison, désemballage
Nettoyage
La pose de F appareil
Commande de l' appareil
Mise en service
Réglage de la température
Propositions ä la conservation
Temps et température de stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Utilisation du compartiment de congélation ä quatre étoileg
Utilisation de I espace normale de refroidissement
Préparation de glacon
Renseignements et conseils utileR
Idées et suggestions
Comment économiser d énergie
Armoire et environnement
Entretien
Décongélation
Nettoyage systématique
Appareil hors d l IRAgA
Dépannage
Changement d ampndp
Si quelque chose ne fonctionne pas
Changement du sens d ouverture de la porte
Changement le sens de l ouverture de la porte du compartiment de congélation
Branchement électriqi m
Temps de stockage (1)
Temps de stockage (2)
Garantie et service aprés-ventA
Condition de garantie
Service aprés-vente et piéces de rechange
90
20
20
20
20
91
21
21
22
29
22
99
P9
23
24
24
24
24
..25
25
25
25
95
25
25
26
26
96
98
98
P8
P8
P8
99
......31
31
92
33
33
19

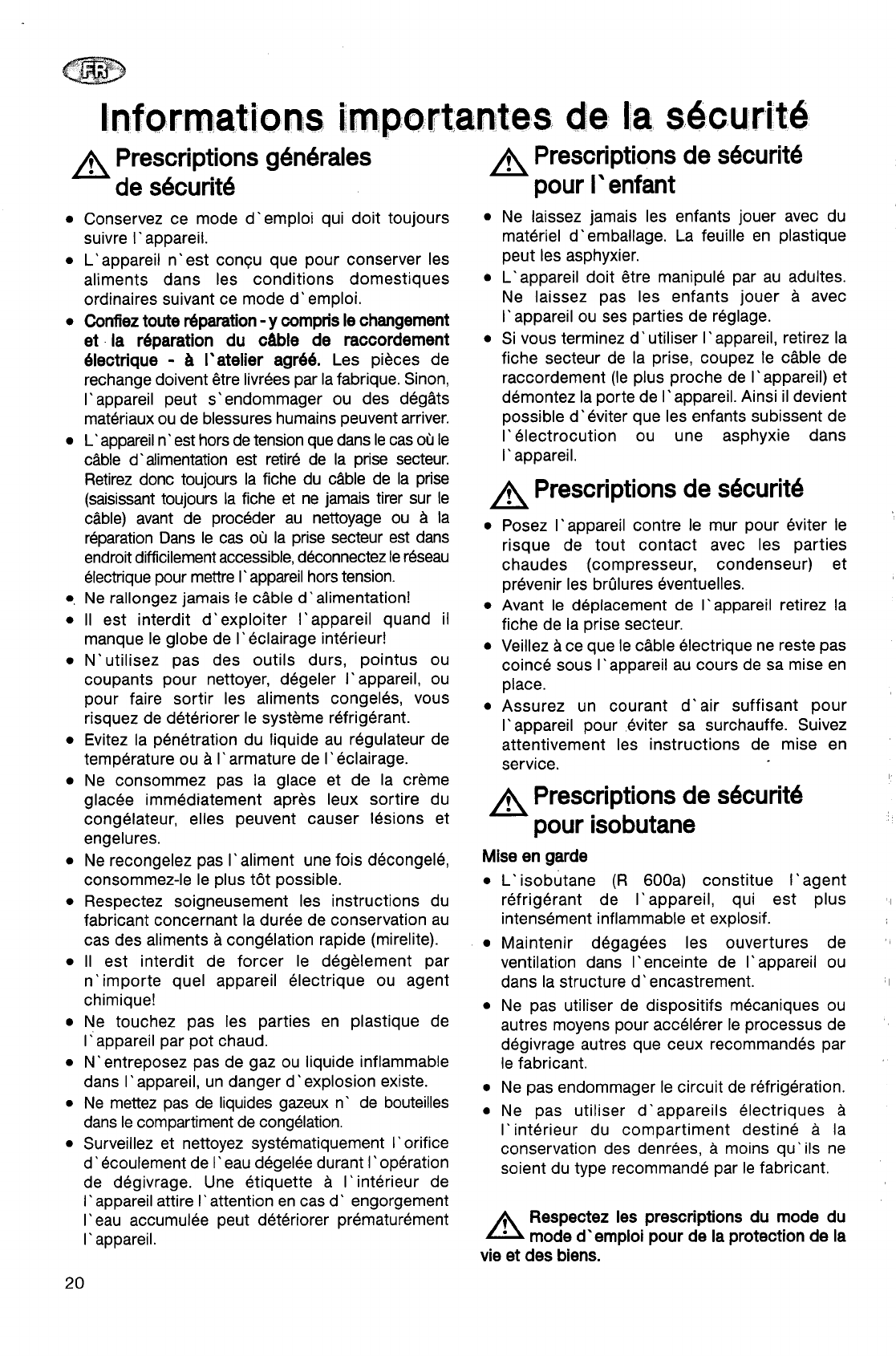

Informations importantes de la sécurité
,A Prescriptions générales
,A Prescriptions de sécurité
de sécurité
pour l' enfant
• Conservez ce mode d emploi qui doit toujours
suivre I appareil.
• L'appareil n est concu que pour conserver les
aliments dans les conditions domestiques
ordinaires suivant ce mode d' emploi.
• Confiez toute réparation -y compris le changement
et la réparation du cäble de raccordement
électrique - ä l' atelier agréé. Les piéces de
rechange doivent étre livrées par la fabrique. Sinon,
l' appareil peut s' endommager ou des dégäts
matériaux ou de blessures humains peuvent arriver.
• L'appareil n'est hors de tension que dans le cas oü le
cäble d alimentation est retiré de la prise secteur.
Retirez donc toujours la fiche du cäble de la prise
(saisissant toujours la fiche et ne jamais tirer sur le
cäble) avant de procéder au nettoyage ou ä la
réparation Dans le cas oü la prise secteur est dans
endroit difficilement accessible, déconnectez le réseau
électrique pour mettre I' appareil hors tension.
• Ne rallongez jamais le cäble d alimentation!
• 11 est interdit d'exploiter l'appareil quand il
manque le globe de I éclairage intérieur!
• N utilisez pas des outils durs, pointus ou
coupants pour nettoyer, dégeler I appareil, ou
pour faire sortir les aliments congelés, vous
risquez de détériorer le systéme réfrigérant.
• Evitez la pénétration du liquide au régulateur de
température ou ä I armature de l' éclairage.
• Ne consommez pas la glace et de la créme
glacée immédiatement aprés leux sortire du
congélateur, elles peuvent causer lésions et
engelures.
• Ne recongelez pas F aliment une fois décongelé,
consommez-le le plus töt possible.
• Respectez soigneusement les instructions du
fabricant concernant la durée de conservation au
cas des aliments ä congélation rapide (mirelite).
• 11 est interdit de forcer le dégélement par
n' importe quel appareil électrique ou agent
chimique!
• Ne touchez pas les parties en plastique de
l' appareil par pot chaud.
• N' entreposez pas de gaz ou liquide inflammable
dans I' appareil, un danger d' explosion existe.
• Ne mettez pas de liquides gazeux n' de bouteilles
dans le compartiment de congélation.
• Surveillez et nettoyez systématiquement F orifice
d' écoulement de F eau dégelée durant l'opération
de dégivrage. Une étiquette ä I intérieur de
1 ' appareil attire I attention en cas d engorgement
l' eau accumulée peut détériorer prématurément
l appareil.
• Ne laissez jamais les enfants jouer avec du
matériel d emballage. La feuille en plastique
peut les asphyxier.
• L' appareil doit étre manipulé par au adultes.
Ne laissez pas les enfants jouer ä avec
l' appareil ou ses parties de réglage.
• Si vous terminez d utiliser F appareil, retirez la
fiche secteur de la prise, coupez le cäble de
raccordement (le plus proche de I appareil) et
démontez la porte del' appareil. Ainsi il devient
possible d éviter que les enfants subissent de
l' électrocution ou une asphyxie dans
I appareil.
/,A Prescriptions de sécurité
• Posez l appareil contre le mur pour éviter le
risque de tout contact avec les parties
chaudes (compresseur, condenseur) et
prévenir les brülures éventuelles.
• Avant le déplacement de I appareil retirez la
fiche de la prise secteur.
• Veillez ä ce que le cäble électrique ne reste pas
coincé sous F appareil au cours de sa mise en
place.
• Assurez un courant d' air suffisant pour
l' appareil pour éviter sa surchauffe. Suivez
attentivement les instructions de mise en
service.
,A Prescriptions de sécurité
pour isobutane
Mise en garde
• L isobutane (R 600a) constitue I' agent
réfrigérant de I appareil, qui est plus
intensément inflammable et explosif.
• Maintenir dégagées les ouvertures de
ventilation dans F enceinte de I' appareil ou
dans la structure d' encastrement.
• Ne pas utiliser de dispositifs mécaniques ou
autres moyens pour accélérer le processus de
dégivrage autres que ceux recommandés par
le fabricant.
• Ne pas endommager le circuit de réfrigération.
• Ne pas utiliser d appareils électriques ä
l' intérieur du compartiment destiné ä la
conservation des denrées, ä moins qu' ils ne
soient du type recommandé par le fabricant.
A Respectez les prescriptions du mode du
L-=1 mode d' emploi pour de la protection de la
vie et des biens.
20
