Schlage Nexia WCO100 User manual

Title
Number Revision
Created By
Creation Date
EC Number
Revision Description:
Schlage Lock Company
Copyright © 2012
Material Edited By Approved By Release Date
Revision History
Additional Notes: ABCDEF
Notes
Software: Illustrator CS4
Activity
3899 Hancock Expwy
Security, CO 80911
White paper
A> Create SH1 document and SH2 artwork
05-09-2012P. Bockelman M. Sasso
05-09-2012 24129744 A
1. printed two sides
2. printed black
3. tolerance: ± .13
4. printed in country may vary
6. drawings not to scale P. Bockelman
SHEET, INSTRUCTION NEXIA OUTDOOR CAMERA
17.000 ”
11.000”
4.250 ”
5.500”
Beginning sheet,
front side
Page 1 Page 2 Page 3 Page 4
17.000 ”
11.000”
Beginning sheet,
back side
Final folded
sheet

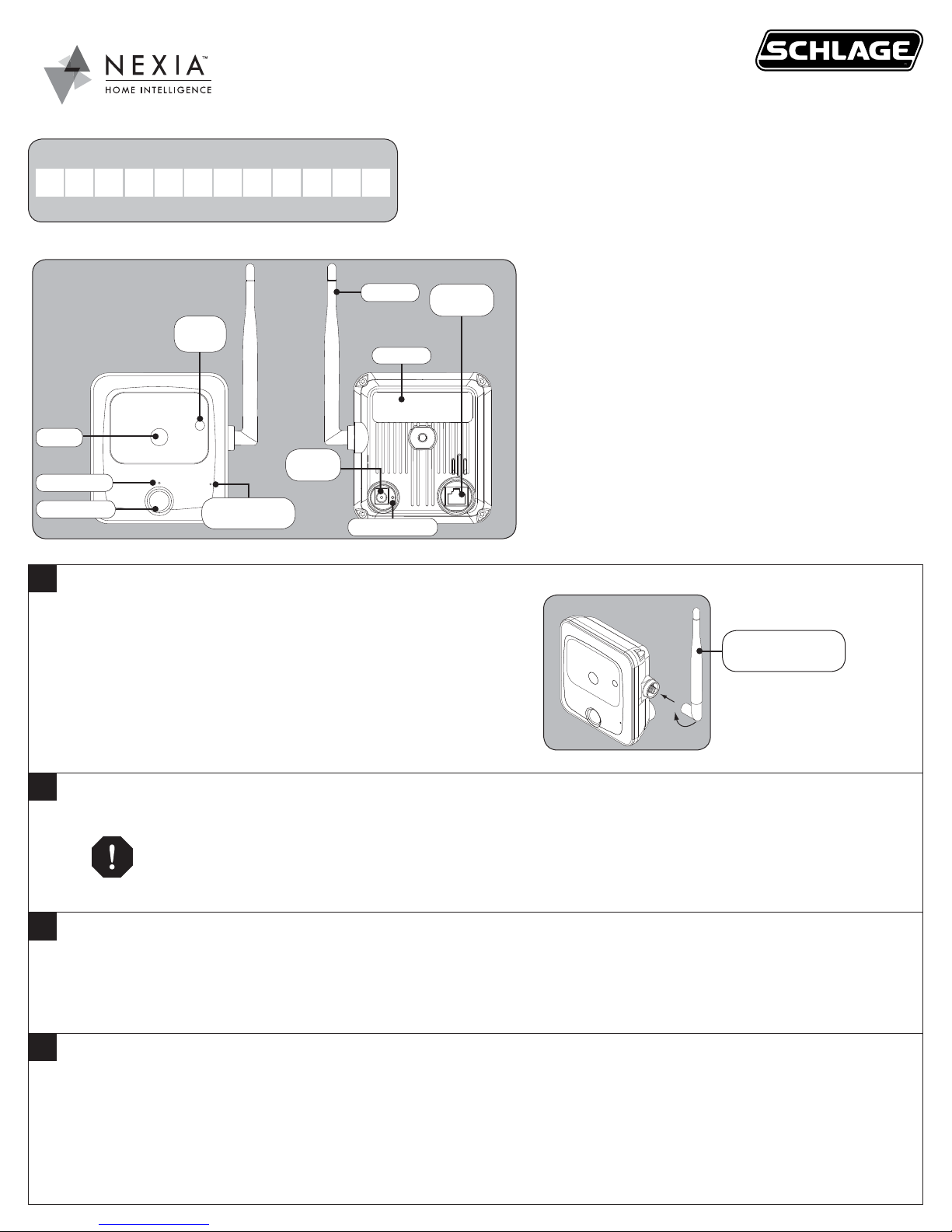

WCO100 Camera
WCO100 Camera MAC ID
Twelve (12) characters
1Attach antenna to the camera
• Turn the antenna clockwise on the antenna mount.
• The antenna should be in an upright position for
best signal reception. Final position,
upright
2Locate MAC ID, Ethernet and Power.
Write the MAC ID in the box at the top of this page for later reference.
DO NOT plug in Ethernet or power before enrolling!
3Log into your account at www.mynexia.com
Camera can be used only with Nexia Home Intelligence system.
Account must be active before continuing. See nexiahome.com for more information.
4Enroll the Camera
a. Make sure Ethernet and power are NOT plugged into camera before you begin.
b.On www.mynexia.com, click the Cameras tab.
c. Click the Add Camera button.
d.Follow the on-screen instructions.
e. Click on Edit Camera Settings to complete wireless setup.
Microphone
(not used)
PIR Sensor
Power LED
Lens
MAC ID
Ethernet
Port
Power
Port
Reset Button
Antenna
Light
Sensor
Package Contents:
• Outdoor Camera
• External Antenna
• 6-foot Power Adapter
• Swivel Connector
• Mounting Stand
• Mounting Base
• Mounting Screws (3)
• Ethernet Cable (with water sealing cap)
• 6-foot Power Extension Cable (with water sealing cap)

© 2012 Ingersoll Rand
Printed in China
24129744 Rev. 05/12-a
FCC Statement
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired operation.
Changes or modifications to this equipment not expressly approved by the Schlage Lock Company could void the user’s authority to operate the equipment.
FCC ID: P2GBE369 IC: 7654A-BE369
U.S.A. /Canada
[phone] nexiahome.com
5
Verify and Prepare Camera Mounting Location
! Installation in a covered area is recommended.
! Consult the NEC and local electrical codes for information
on electrical requirements.
a. Attach the base to the wall with three (3) screws and wall
anchors (included).
b.Attach the power cable to AC power outlet. Make sure the
water seal is secure on the wall.Wall anchors (3)
Base
6Attach Camera to Stand
Turn Camera clockwise to attach threaded mount on back of
camera to the swivel connector.
7
Test the camera view using your Nexia Account.
If necessary, loosen the knob on the swivel connector and adjust the camera angle.
Product Specifications
Lens: Board Mount Type, Fixed-Focal, Aperture F2.0
Night Vision: IR LED x 8, Light Sensor x 1, Auto IR CUT Switcher, Range: Above 5 meters
Minimum Illumination: 0 Lux (with IR LED)
Connectors: RJ45 for Ethernet, DC Power Jack
Power Consumption: 12V DC, Max 4.8W
Compliance: CE, FCC, Power supply: UL
Dimensions (H x W x D): 103 x 94 x 37 mm (4.1” x 3.7” x 1.5”)
Weight: 900g (2 lbs)
Operating Temperature: -10°–45°C (14°–113°F); Humidity: 10%–80% (non-condensing)
Storage Temperature: -20°–70°C (-4°–158°F); Humidity: 10%–90% (non-condensing)
Ethernet: 10/100 Base-T, Auto MDIX
Wireless: IEEE802.11b/g/n, WEP64/128 bit, WPA/WPA2 Personal, WPS

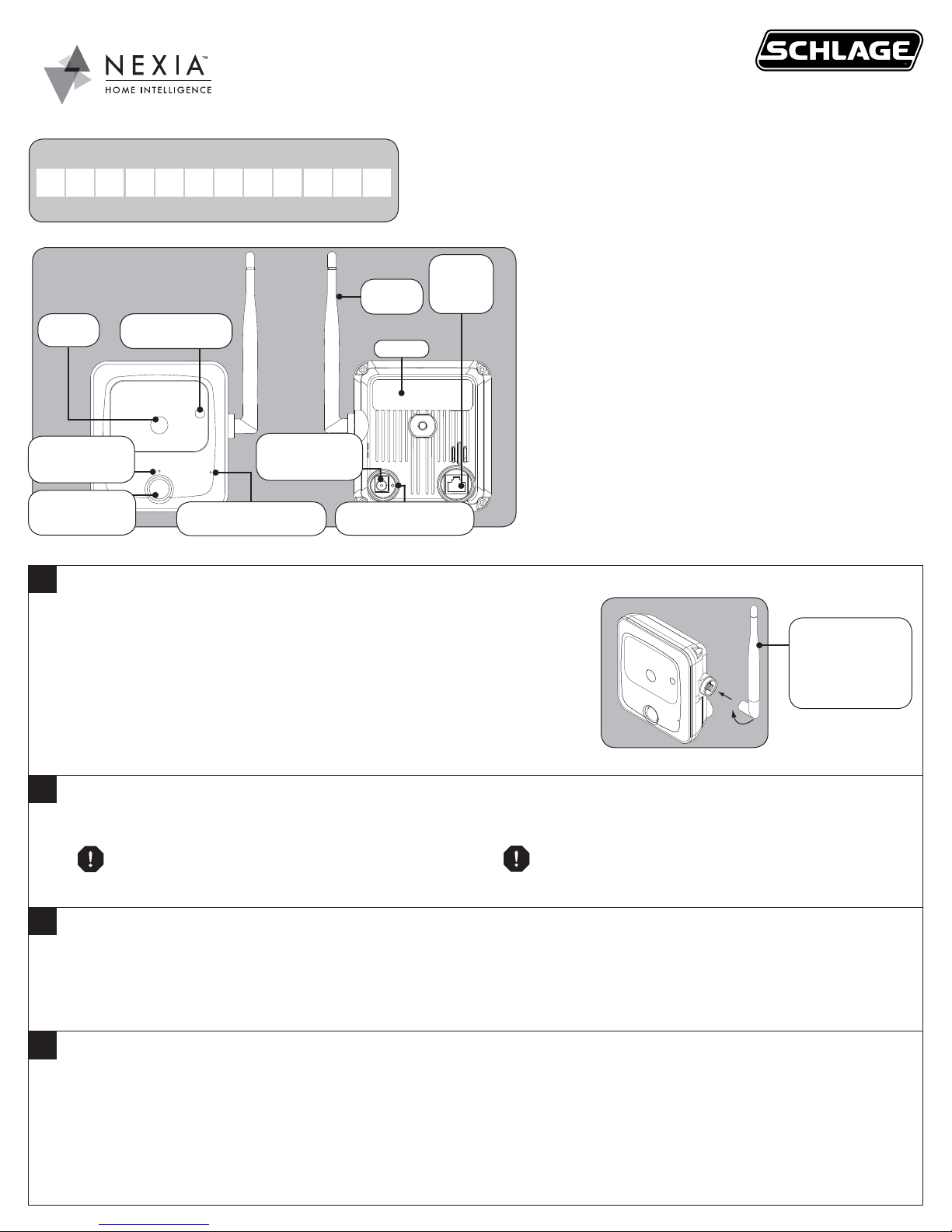

WCO100 Cámara
WCO100 Caméra
1Conecte la antena a la cámara
• Gire la antena en sentido horario en el soporte de la antena.
• La antena debe estar en posición vertical para una mejor
recepción de la señal.
Fixer l’antenne à la caméra
• Tourner l’antenne dans le sens horaire sur le support de
l’antenne.
• L’antenne doit être en position verticale pour une réception
optimale du signal.
Posición final,
vertical
Position finale, à
la verticale
2Localice la ID de MAC, Ethernet y suministro eléctrico.
Teclee la ID de MAC en la casilla en la parte superior de esta
página para futuras referencias.
¡NO conecte el Ethernet o la corriente eléctrica
antes de registrarse.
Trouvez le code MAC, le câble Ethernet et l’alimentation.
Écrivez le code MAC dans la case au haut de cette page pour
référence ultérieure.
NE branchez PAS le câble Ethernet ou
l’alimentation avant l’installation!
3Ingrese a su cuenta en www.mynexia.com.
La cámara opera únicamente con el Sistema de Inteligencia
para el Hogar Nexia.
La cuenta debe haberse activado antes de continuar. Visite
nexiahome.com para obtener más información.
Accédez à votre compte à www.mynexia.com.
La caméra ne peut être utilisée qu’avec le Système
d’Intelligence pour Domicile Nexia.
Le compte doit être actif avant de continuer. Consultez
nexiahome.com afin d’obtenir de plus amples renseignements.
4Registre la cámara.
a. Antes de iniciar, asegúrese que el Ethernet y la corriente no
estén conectados a su cámara.
b.Haga clic en la pestaña “Cameras” en www.mynexia.com.
c. Haga clic en el enlace “Add Camera”.
d.Siga las instrucciones que aparecen en la pantalla.
e. Haga clic en Editar los Ajustes de la Cámara para
completar la configuración inalámbrica.
Enregistrez la caméra
a. Assurez-vous que les câbles Ethernet et d’alimentation ne
sont pas branchés à la caméra avant de commencer.
b.Rendez-vous au www.mynexia.com, puis cliquez sur l’onglet
« Cameras ».
c. Cliquez sue le lien « Add Camera ».
d.Suivez les instructions à l’écran.
e. Cliquer sur Modifier les Paramètres de la Caméra pour
compléter la configuration sans fil.
Micrófono (no se utiliza)
Microphone (non utilisé)
Sensor infrarrojo
pasivo (PIR)
Capteur PIR
Luz LED de
encendido
LED de puissance
Lente
Lentille
MAC ID
Puerto
Ethernet
Port
Ethernet
Puerto de
alimentación
Port d’alimentation
Botón reinicio
Bouton de réinitialisation
Antenne
Antena
Sensor de luz
Capteur de lumière
Contenido del paquete:
• Cámara para exteriores
• Antena externa
• Adaptador de corriente de 6 pies
• Conector giratorio
• Pie de montaje
• Base de montaje
• Tornillos de montaje (3)
• Cable Ethernet (con tapón hermético a prueba de agua)
• Cable prolongación de alimentación de 6 pies (con tapón
hermético a prueba de agua)
Contenido del paquete:
• Caméra d’extérieur
• Antenne externe
• Adaptateur d’alimentation de 6 pieds
• Raccord pivotant
• Socle de montage
• Base de montage
• Vis de montage (3)
• Câble Ethernet (avec capuchon d’étanchéité)
• Câble d’extension d’alimentation de 6 pieds (avec
capuchon d’étanchéité)
WCO100 Cámara/ Caméra MAC ID
Doce (12) caracteres Douze (12) caractères

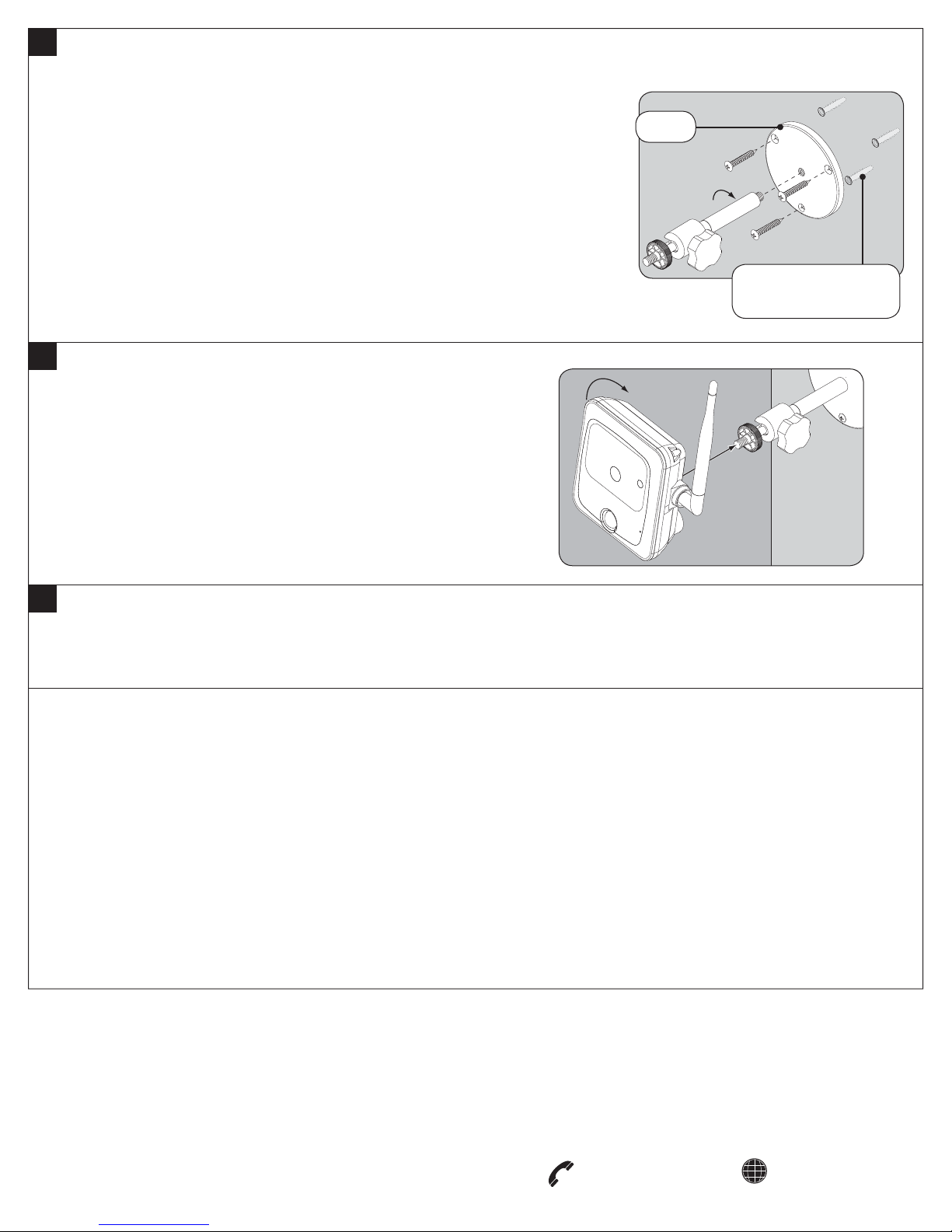

5Verifique y prepare la ubicación de
montaje de la cámara.
! Se recomienda que la instalación se
haga enun área cubierta.
! Consulte el Código Eléctrico Nacional
(NEC) y los códigos eléctricos locales
para obtener información sobre los
requisitos eléctricos.
a. Sujete la base a la pared con tres
tornillos y anclajes de pared (incluidos).
b.Conecte el cable de alimentación al
tomacorriente de CA. Asegúrese de
que el cierre hermético a prueba de
agua esté fijado a la pared.
Vérifier et préparer l’emplacement de
montage de la caméra.
! Nous vous conseillons de l’installer
dans un zone de couverture.
! Consulter le code national de
l’électricité et les codes de l’électricité
locaux pour obtenir des renseignements
sur les exigences en matière d’électricité.
a. Fixer la base au mur avec les trois vis et
les ancrages au mur (compris).
b.Fixer le câble d’alimentation à la prise
de courant alternatif. S’assurer que
le joint hydraulique est bien fixé
au mur.
Anclajes de pared (3)
Ancrages au mur (3)
Base
6Sujete la cámara al pie.
Gire la cámara en sentido horario para conectar el soporte
roscado en la parte posterior de la cámara al conector giratorio.
Fixer la caméra au pied.
Tourner la caméra dans le sens horaire pour fixer le montage
fileté de l’arrière de la caméra au raccord pivotant.
7Pruebe la visión de la cámara usando su cuenta Nexia.
De ser necesario, afloje la perilla en el conector giratorio y
ajuste el ángulo de la cámara.
Vérifier le viseur de la caméra à l’aide de votre compte Nexia.
Au besoin, desserrer le bouton du raccord pivotant et ajuster
l’angle de la caméra.
Especificaciones del Producto
Lente: de montaje en placa, focal fija, apertura F2.0
Visión nocturna: LED IR x 8, sensor de luz x 1, interruptor IR CUT automático,
alcance: Superior a 5 metros
Iluminación mínima: 0 Lux (con LED IR)
Conectores: RJ45 para Ethernet, enchufe de CC
Consumo de energía: 12 VCC, 4,8 W máximo
Cumplimiento: CE, FCC, Suministro de energía: UL
Dimensiones (alto x ancho x profundidad): 103 x 94 x 37 mm (4,1” x 3,7” x 1,5”)
Peso: 900 g (2 libras)
Temperatura de funcionamiento: -10° a 45 °C (14° a 113 °F); humedad: 10 % a 80 %
(sin condensación)
Temperatura de almacenamiento: -20° a 70 °C (-4° a 158 °F); humedad: 10 % a 90
% (sin condensación)
Ethernet: 10/100 Base-T, Auto MDIX
Inalámbrico: IEEE802.11b/g/n, WEP64/128 bit, WPA/WPA2 Personal, WPS
Caractéristiques du produit
Lentille : connecteur enfichable, focale fixe, ouverture F2,0
Vision nocturne : IR LED x 8, Capteur optique x 1, auto IR CUT Switcher, Portée :
Plus de 5 mètres
Éclairement minimal : 0 Lux (avec LED à infrarouge)
Raccords : RJ45 pour Ethernet, connecteur d’alimentation CC
Consommation d’énergie : 12 V CC, Max 4,8 W
Conformité : CE, FCC, Alimentation électrique : UL
Dimensions (L x L x P) : 103 x 94 x 37 mm (4,1 po x 3,7 po x 1,5 po)
Poids : 900g (2 lb)
Température de fonctionnement : -10° – 45° C (14° – 113° F); Humidité : 10 % –
80 %
Température d’entreposage : -20° – 70° C (-4° – 158° F); Humidité : 10 % - 90 %
(sans condensation)
Ethernet : 10/100 Base-T, Auto MDIX
Sans fil : IEEE802.11b/g/n, WEP64/128 bit, WPA/WPA2 Personnel, WPS
U.S.A. /Canada
[phone] nexiahome.com
Declaración de la Comisión de Comunicaciones Federal (FCC)
Este dispositivo cumple con la Sección 15 de las normas de la FCC. Su utilización está sujeta a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencias
dañinas, y (2) este dispositivo debe aceptar cualquier interferencia que se reciba, incluida interferencia que puede provocar un funcionamiento no deseado.
Los cambios o las modificaciones a este equipo sin autorización expresa de Schlage podrían anular la autoridad del usuario para utilizar el equipo.
Déclaration FCC
Ce dispositif est conforme à l’article 15 des règles de la FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) ce dispositif ne doit provoquer aucune interférence
dangereuse, et (2) ce dispositif doit tolérer les interférences qu’il reçoit, y compris les interférences provoquées par une utilisation involontaire.
Les changements ou modifications portés à cet équipement que Schlage n’aurait pas expressément homologué pourraient annuler l’autorisation donnée à l’utilisateur de faire
fonctionner l’équipement.
FCC ID: P2GBE369 IC: 7654A-BE369
