Schneider Airsystems RNG-RN 90 Installation instructions

G880615_001
2015/12/risa-08
Originalbedienungsanleitung Teil 1 I/1 Teil 2 II/1
Original operating manual Part 1 I/2 Part 2 II/6
Notice d’utilisation d’origine Partie 1 I/3 Partie 2 II/11
Originele gebruiksaanwijzing Deel 1 I/4 Deel 2 II/16
Oryginalna instrukcja eksploatacji Części 1I/5 Części 2 II/21
Eredeti kezelési utasítás 1. rész I/6 2. rész II/26
Originál návodu k obsluze Část 1 I/7 Část 2 II/31
Originálny návod na obsluhu Časť1 I/8 Časť2 II/36
RNG-RN 90
D 300 071

1b
1a
5,52
A
HT
B
10 m
m
10
364 x 119 x 541
3,33
pmax
8,4
P
4,9 - 8,4
Q
2,88
LWA
92,5
105,5
05
03
11
06
08
01
02
13
04
2a
05 03

5a
3a
4a
1
2
2
1
1
2
21 21
1
2

RNG-RN 90
I/1
D
Inhaltsverzeichnis - Teil 1
1.1 Lieferumfang
– Rundkopfnagler
– Inbusschlüssel
– Ölflasche
– Bedienungsanleitung
1.2 Bestimmungsgemäße Ver-
wendung
Das druckluftbetriebene Gerät für den hand-
werklichen Einsatz eignet sich zum:
Befestigen von Dachlatten und Holzbrettern
und zur Herstellung von Holzrahmen, Unter-
konstruktion, Schalungen, Kisten und Palet-
ten.
Jede andere Verwendung ist zweckentfrem-
det.
1.3 Technische Daten
siehe Bild A
1.4 Symbole und ihre Bedeutung
1.5 Aufbau
1.1 Lieferumfang............................ 1
1.2 Bestimmungsgemäße Verwen-
dung ....................................... 1
1.3 Technische Daten...................... 1
1.4 Symbole und ihre Bedeutung...... 1
1.5 Aufbau .................................... 1
Verwendbare Streifennä-
gel (Länge)
 50 - 90 mm
Nagelschräge  21 °
Drahtstärke
 2,9 x 3,1 mm
Magazinkapazität 63 Stück
Kontaktauslösung ja
Eintreibtiefenverstellung ja
Luftbedarf bei 7 bar [l/Schlag]
Maximal zulässiger Druck [bar]
Arbeitsdruck [bar]
Schalldruckpegel L
pA
(in 1 m
Abstand) nach EN 12549 [db(A)]
Schallleistungspegel L
WA
nach
EN 12549 [dB(A)]
Vibration nach ISO 8662 [m/s
2
]
Empfohlener Schlauchdurchmesser
(innen) bei L= 10 m [mm]
Abmessungen: Höhe x Tiefe x
Breite [mm]
Gewicht [kg]
01 Stecknippel
02 Abzugshebel
03 Sperrhebel
04 Magazin
05 Magazinschieber
06 Auslösesicherung
08 Tiefenregulierung
11 Abluftführung
13 Umschalthebel
Q
pmax
P
LpA
LWA
10 m
HT
B
m

I/2
RNG-RN 90
GB
Table of contents - Part 1
1.1 Scope of delivery
– Round-head nailer
– Allen wrench
– Oil bottle
– Instruction manual
1.2 Conventional use
The compressed air tool is an industrial tool
suitable for:
Fastening roof battens and wooden boards to
make wooden frames, substructures, form-
work, boxes and pallets.
Any other type of use is considered contrary
to the intended use.
1.3 Technical data
see Figure A

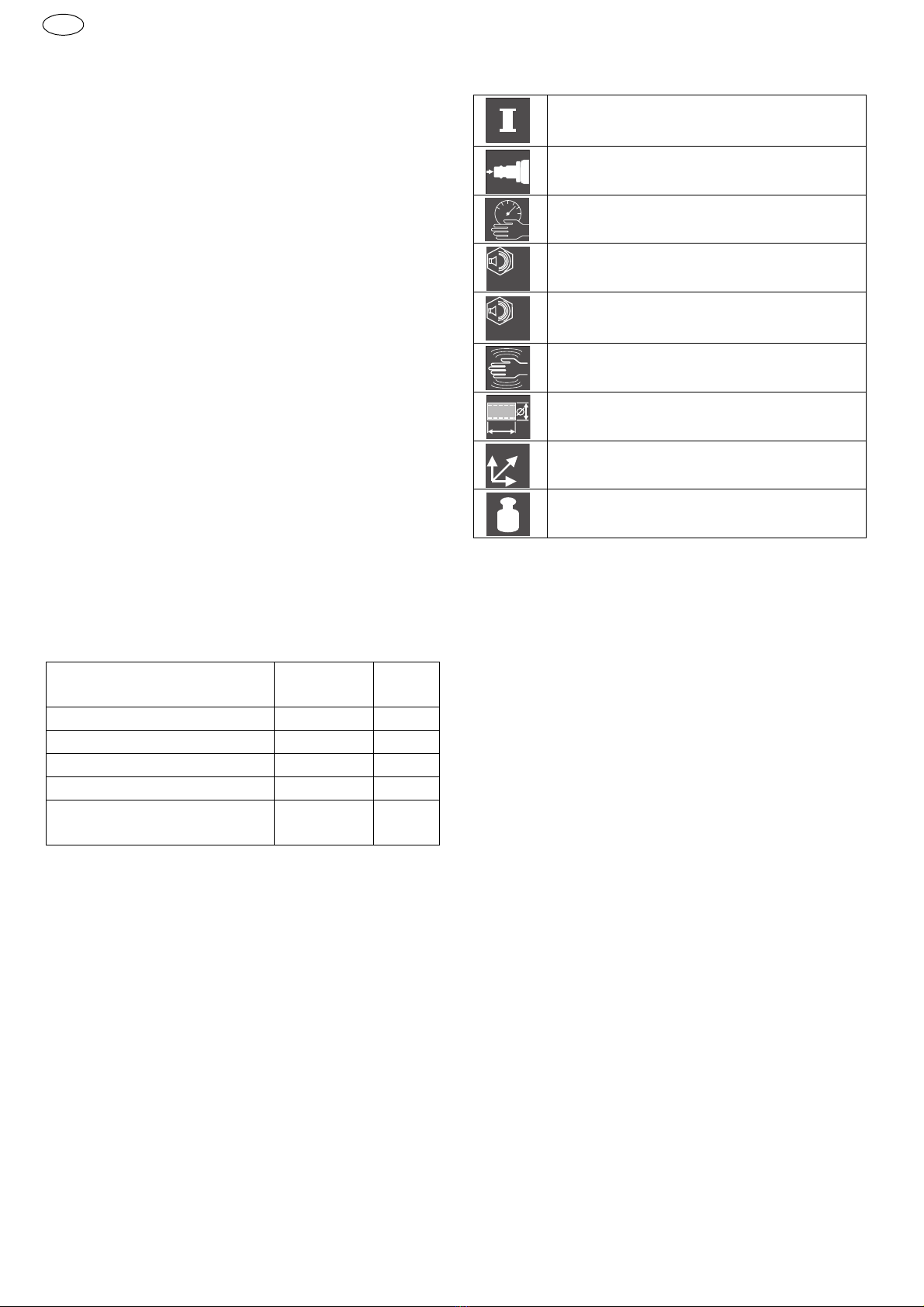

1.4 Symbols and their meaning
1.5 Components
1.1 Scope of delivery ...................... 2
1.2 Conventional use ...................... 2
1.3 Technical data .......................... 2
1.4 Symbols and their meaning ........ 2
1.5 Components............................. 2
Compatible strip nails
(length) 50 - 90 mm
Nail angle 21 °
Wire thickness 2,9 x 3,1 mm
Magazine capacity 63 Piece
Contact trigger Yes
Insertion depth adjust-
ment Yes
Air requirements at 7 bar
[l/impact]
Max. permissible pressure [bar]
Working pressure [bar]
Sound pressure level L
pA
(at dis-
tance of 1 m) as per EN 12549
[db(A)]
Sound power level L
WA
according
EN 12549 [dB(A)]
Vibrations as per ISO 8662
[m/s
2
]
Recommended hose diameter
(inner) at L= 10 m [mm]
Overall dimensions: width x depth
x height [mm]
Weight [kg]
01 Plug nipple
02 Trigger lever
03 Catch lever
04 Magazine
05 Magazine slide
06 Trigger safety device
08 Depth setting
11 Exhaust air guide
13 Reversing lever
Q
pmax
P
LpA
LWA
10 m
HT
B
m

RNG-RN 90
I/3
F
Table des matières - partie 1
1.1 Eléments fournis
– Cloueur
– Clé Allen
– Burette d'huile
– Mode d'emploi
1.2 Consignes d'utilisation
Cet appareil pneumatique à destination des
artisans a été conçu pour :
Fixation de voliges et planches en bois et
pour la fabrication de cadres en bois, ossa-
ture porteuse, coffrages, caisses et palettes.
Toute autre utilisation est détournée de sa
destination première.
1.3 Caractéristiques techniques
cf. fig. A
1.4 Les pictogrammes et leur si-
gnification
1.5 Structure
1.1 Eléments fournis....................... 3
1.2 Consignes d'utilisation ............... 3
1.3 Caractéristiques techniques........ 3
1.4 Les pictogrammes et leur signifi-
cation...................................... 3
1.5 Structure ................................. 3
Clous sur bande compa-
tibles (longueur) 50 - 90 mm
Inclinaison 21 °
Épaisseur de fil 2,9 x 3,1 mm
Capacité du chargeur 63 unités
Déclenchement par
contact Oui
Réglage de la profon-
deur d'insertion Oui
Besoins en air à 7 bars [l/impul-
sion]
Pression maximale admissible
[bar]
Pression de service [bars]
Niveau de pression sonore L
pA
(à
1 m de distance) selon EN 12549
[db(A)]
Niveau de puissance acoustique
L
WA
selon EN 12549 [dB(A)]
Vibrations selon ISO 8662
[m/s
2
]
Diamètre (intérieur) de tuyau
souple recommandé pour
L = 10 m [mm]
Dimensions : hauteur x profondeur
x largeur [mm]
Poids [kg]
01 Raccord à enficher
02 Gâchette
03 Levier d'arrêt
04 Chargeur
05 Tiroir de chargeur
06 Sécurité anti-déclenchement
08 Réglage en profondeur
11 Évacuation d'air
13 Levier inverseur
Q
pmax
P
LpA
LWA
10 m
HT
B
m

I/4
RNG-RN 90
NL
Inhoudsopgave - deel 1
1.1 Leveringsomvang
– Spijkerapparaat voor ronde koppen
– Inbussleutel
–Oliefles
– Gebruiksaanwijzing
1.2 Toepassing conform de bepa-
lingen
Het met perslucht aangedreven apparaat
voor handwerk is geschikt voor:
Bevestigen van panlatten en planken en voor
de fabricage van houten lijsten, draagcon-
structies, bekistingen, kisten en pallets.
Ieder ander gebruik is oneigelijk.
1.3 Technische gegevens
zie afbeelding A
1.4 Symbolen en hun betekenis
1.5 Opbouw
1.1 Leveringsomvang...................... 4
1.2 Toepassing conform de bepalin-
gen......................................... 4
1.3 Technische gegevens ................. 4
1.4 Symbolen en hun betekenis........ 4
1.5 Opbouw................................... 4
Bruikbare stripspijkers
(lengte) 50 - 90 mm
Schuine spijkerband 21 °
Draadsterkte 2,9 x 3,1 mm
Magazijncapaciteit 63 Stuks
Contactactivering ja
Indrijfdiepteverstelling ja
Luchtverbruik bij 7 bar [l/omw]
Max. toelaatbare druk [bar]
Werkdruk [bar]
Geluidsdrukniveau L
pA
(op 1 m de
afstand) conform EN 12549
[db(A)]
Geluidsvermogensniveau L
WA
con-
form EN 12549 [dB(A)]
Trilling conform ISO 8662
[m/s
2
]
Aanbevolen slangdoorsnede (bin-
nen) bij L= 10 m [mm]
Afmetingen: hoogte x diepte x
breedte [mm]
Gewicht [kg]
01 Steeknippel
02 Aftaphendel
03 Vergrendelhefboom
04 Magazijn
05 Magazijnschuif
06 Uitschakelveiligheid
08 Diepteregeling
11 Afvoerluchtgeleiding
13 Omschakelhefboom
Q
pmax
P
LpA
LWA
10 m
HT
B
m

RNG-RN 90
I/5
PL
Spis treści - części 1
1.1 Zakres dostawy
–Gwoździarka do gwoździ z łbem okrągłym
– Klucz imbusowy
– Butla oleju
– Instrukcja obsługi
1.2 Użytkowanie zgodne z prze-
znaczeniem
Zasilane sprężonym powietrzem urządzenie
przeznaczone do zastosowańrzemieślni-
czych nadaje siędo:
Mocowanie łat dachowych i desek drewnia-
nych oraz do produkcji ram drewnianych,
konstrukcji wsporczych, szalunków, skrzyńi
palet.
Każde inne zastosowanie jest niezgodne z
przeznaczeniem.
1.3 Dane techniczne
patrz rys. A
1.4 Symbole i ich znaczenie
1.5 Konstrukcja
1.1 Zakres dostawy ........................ 5
1.2 Użytkowanie zgodne z przezna-
czeniem................................... 5
1.3 Dane techniczne ....................... 5
1.4 Symbole i ich znaczenie ............. 5
1.5 Konstrukcja.............................. 5
Możliwe do zastosowania
gwoździe połączone w
zwoje (długość)
50 - 90 mm
Skos gwoździa 21 °
Grubość drutu 2,9 x 3,1 mm
Pojemność magazynka 63 Szt.
Wystrzelenie stykowe tak
Regulacja głębokości
wystrzelenia tak
Zapotrzebowanie na powietrze
przy 7 bar [l/uderzenie]
Maks. dopuszczalne ciśnienie [bar]
Ciśnienie robocze [bar]
Poziom ciśnienia akustycznego L
pA
(w odległości 1 m) wg EN 12549
[db(A)]
Moc akustyczna L
WA
wg EN 12549
[dB(A)]
Wibracje wg ISO 8662 [m/s
2
]
Zalecana średnica przewodu
(wewnętrzna) przy L= 10 m [mm]
Wymiary: wys. x głęb. x szer.
[mm]
Ciężar [kg]
01 Złączka wtykowa
02 Dźwignia spustowa
03 Dźwignia blokująca
04 Magazynek
05 Suwak magazynka
06 Zabezpieczenie wyzwalania
08 Regulacja głębokości
11 Prowadzenie powietrza powrotnego
13 Dźwignia przełączająca
Q
pmax
P
LpA
LWA
10 m
HT
B
m

I/6
RNG-RN 90
H
Tartalom – 1. rész
1.1 A szállítmány részei
–Szegezőgép kerek fejűszegekhez
–Belsőkulcsnyílású kulcs
–Olajflakon
– Kezelési utasítás
1.2 Rendeltetés szerinti haszná-
lat
Ez a sűrítettlevegővel működőkészülék ipari
használatra, a következőmunkákra alkal-
mas:
Tetőlécek és deszkák rögzítése, valamint fa-
keretek, alépítmények, zsaluk, ládák és a
raklapok gyártása.
Minden más felhasználás a rendeltetéstől el-
térő.
1.3 Műszaki adatok
lásd kép A
1.4 A szimbólumok, és jelenté-
sük
1.5 Felépítés
1.1 A szállítmány részei................... 6
1.2 Rendeltetés szerinti használat..... 6
1.3 Műszaki adatok......................... 6
1.4 A szimbólumok, és jelentésük..... 6
1.5 Felépítés.................................. 6
Alkalmazható szalagsze-
gek (hossz) 50 - 90 mm
Szegbelövési szög 21 °
Huzalvastagság 2,9 x 3,1 mm
Tárkapacitás 63 Darab
Kontaktbiztosítás igen
Beütési mélység szabá-
lyozás igen
Levegőszükséglet 7 bar esetén
[l/ütés]
Maximális megengedett nyomás
[bar]
Munkanyomás [bar]
Zajszint L
pA
(1 m-ről) EN 12549
szerint [db(A)]
Hangteljesítmény-szint L
WA
EN 12549 szerint [dB(A)]
Vibráció ISO 8662 szerint [m/s
2
]
Ajánlott tömlőátmérő(belső) 10 m
hossz-nál [mm]
Méretek: magasság x mélység x
szélesség [mm]
Tömeg [kg]
01 Ellendarab
02 Indítóbillentyű(ravasz)
03 Zárófogantyú
04 Tár
05 Tártoló
06 Kioldásbiztosítás
08 Mélységszabályozás
11 Kipufogó-levegőelvezetés
13 Váltóbillentyű
Q
pmax
P
LpA
LWA
10 m
HT
B
m

RNG-RN 90
I/7
CZ
Obsah - Část 1
1.1 Obsah dodávky
–Hřebíkovačna hřebíky s kulatou hlavičkou
– Imbusový klíč
–Lahvička s olejem
–Návodkobsluze
1.2 Řádné použití
Toto ruční pneumatické nářadí pro řemeslné
použití se hodí pro:
Upevňování střešních lat a dřevěných desek,
výroba rámůna obrazy, spodních konstrukcí,
bednění, bedniček a palet.
Jiné použití je nevhodné.
1.3 Technická data
viz obr. A
1.4 Symboly a jejich význam
1.5 Stavba
1.1 Obsah dodávky......................... 7
1.2 Řádné použití ........................... 7
1.3 Technická data ......................... 7
1.4 Symboly a jejich význam ........... 7
1.5 Stavba .................................... 7
Vhodné hřebíky
v pásech (délka) 50 - 90 mm
Sklon hřebíku 21 °
Síla drátu 2,9 x 3,1 mm
Kapacita zásobníku 63 ks
Kontaktní spouštění ano
Nastavení hloubky zará-
žení spon ano
Spotřeba vzduchu při 7 bar
[l/úder]
Maximální provozní tlak [bar]
Pracovní tlak [bar]
Hladina hlučnosti L
pA
(e vzdále-
nosti 1 m) podle EN 12549 [db(A)]
Hladina akustického výkonu L
WA
podle EN 12549 [dB(A)]
Vibrace podle ISO 8662 [m/s
2
]
Doporučený průměr hadice
(vnitřní) při L= 10 m [mm]
Rozměry: výška x hloubka x šířka
[mm]
Hmotnost [kg]
01 Vsuvka
02 Ovládací páčka
03 Západka zásobníku
04 Zásobník
05 Posunovačspon
06 Kontaktní pojistka
08 Regulace hloubky zarážení spon
11 Odvod vzduchu
13 Přepínací páčka
Q
pmax
P
LpA
LWA
10 m
HT
B
m

I/8
RNG-RN 90
SK
Obsah - časť1
1.1 Rozsah dodávky
– Klincovačka na klince so závernými hlavič-
kami
– Inbusový kľúč
–Fľaša na olej
– Návod na obsluhu
1.2 Využitie podľa predpisov
Vzduchom prevádzkované náradie pre reme-
selné nasadenie sa hodí na:
Upevňovanie strešných lát a drevených do-
siek, výroba rámov na obrazy, spodných
konštrukcií, debnení, debničiek a paliet.
Každé iné využitie je využitím na iné účely.
1.3 Technické dáta
viďobrázok A
1.4 Symboly a ich význam
1.5 Zloženie
1.1 Rozsah dodávky........................ 8
1.2 Využitie podľa predpisov ............ 8
1.3 Technické dáta.......................... 8
1.4 Symboly a ich význam............... 8
1.5 Zloženie .................................. 8
Vhodné klince v pásoch
(dĺžka) 50 - 90 mm
Sklon klinca 21 °
Sila drátu 2,9 x 3,1 mm
Kapacita zásobníka 63 Kus
Kontaktné vypínanie áno
Nastavenie hĺbky záderu áno
Spotreba vzduchu pri 7 bar
[l/úder]
Maximálne prípustný tlak [bar]
Pracovný tlak [bar]
Úroveňhladiny akustického tlaku
L
pA
(s odstupom 1 m) podľa
EN 12549 [db(A)]
Úroveňakustického tlaku L
WA
podľa EN 12549 [dB(A)]
Vibrácie podľa ISO 8662 [m/s
2
]
Odporúčaný priemer hadice (vnú-
torný) pri L= 10 m [mm]
Rozmery: výška x hĺbka x šírka
[mm]
Váha [kg]
01 Vsuvka
02 Spúšť
03 Zaisťovacia páka
04 Zásobník
05 Posúvačzásobníka
06 Vypínacia poistka
08 Regulácia hĺbky
11 Odvod vzduchu
13 Prepínacia páka
Q
pmax
P
LpA
LWA
10 m
HT
B
m

KLG / KNG / SNG / RNG / PNG
II/1
D
Inhaltsverzeichnis - Teil 2
2.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung Teil 1 und 2 lesen!
Technische Änderungen vorbehalten. Abbil-
dungen (am Anfang der Bedienungsanlei-
tung) können vom Original abweichen.
Verwendbare Energie: Ausschließlich gerei-
nigte, kondensatfreie und ölvernebelte
Druckluft.
Empfehlung: Aufgeführte Reparatur- und
Wartungsarbeiten bei unseren Servicepart-
nern durchführen lassen (siehe letzte Seite).
2.2 Symbole und ihre Bedeutung
2.3 Sicherheitshinweise
2.1 Allgemeine Hinweise.................. 1
2.2 Symbole und ihre Bedeutung...... 1
2.3 Sicherheitshinweise................... 1
2.4 Inbetriebnahme........................ 2
2.5 Wartung .................................. 3
2.6 Außerbetriebnahme................... 3
2.7 Störungsbehebung.................... 4
2.8 Gewährleistung......................... 5
Bedienungsanleitung lesen
Warnung vor Gefahren
Augenschutz tragen!
Gehörschutz tragen!
Schutzhandschuhe tragen!
Staubmaske tragen!
Gerät ölen!
Explosionsgefahr!
Stolperfalle!
Gefahren und Sicherheitshin-
weise beachten!
Serviceadressen
GEFAHR
Explosionsgefahr!
 Nicht in explosionsgefährdeten Bereichen
arbeiten!
 Maximalen Druck beachten!
 Nur Energie Druckluft verwenden.
 Keinen Sauerstoff oder andere Gase ver-
wenden!
WARNUNG
Peitschender Druckluftschlauch beim
Öffnen der Schnellkupplung!
 Druckluftschlauch festhalten!
WARNUNG
Aufwirbeln von Staub, Flüssigkeiten,
Schmutzpartikeln Funken während des
Betriebes.
 Staubmaske tragen!
 Schutzbrille
 Schutzhandschuhe tragen!
WARNUNG
Lärm während des Betriebes.
 Gehörschutz tragen!
WARNUNG
Bei Wartungs-, Reparaturarbeiten,
beim Auffüllen von Klammern oder Nä-
geln:
 Druckluftanschluss trennen!
 Gerät drucklos machen!
WARNUNG
Rückschlag des Gerätes möglich!
 keine Unterlage zur Begrenzung der Ein-
schlagtiefe verwenden!

II/2
KLG / KNG / SNG / RNG / PNG
D

• Schützen Sie sich, andere Personen, Tiere,
Sachgegenstände und Ihre Umwelt durch
jeweils notwendige Schutzmaßnahmen,
Einweisung in die Geräte und Vorkehrun-
gen um Gesundheits-, Sach-, Wert-, Um-
weltschäden oder Unfallgefahren zu
vermeiden.
• Ausgeruht, konzentriert, den sachgerech-
ten Betrieb sicherstellen.
• Reparaturen dürfen nur von Schneider
Druckluft GmbH, oder deren zulässigen
Servicepartnern durchgeführt werden.
• Verboten: Manipulationen; Zweckent-
fremdungen; Notreparaturen; andere
Energiequellen; Sicherheitseinrichtungen
entfernen oder beschädigen; Verwenden
bei Undichtigkeiten oder Betriebsstörun-
gen; keine Originalersatzteile; angegebe-
nen zulässigen Arbeitsdruck (max. + 10%)
überschreiten; ohne Schutzausrüstung ar-
beiten; Gerät unter Druck transportieren,
warten, reparieren, unbeaufsichtigt las-
sen; andere / falsche Schmierstoffe ver-
wenden; rauchen; offenes Feuer;
Aufkleber entfernen.
• Verboten: Verwendung anderer Befesti-
gungsmaterialien als angegeben; lagern
mit vollem Magazin.
•
Verboten: Auslösesicherung ( Pos. 06);
Führungsplatte (Pos. 07), berühren.
2.4 Inbetriebnahme
Vor Inbetriebnahme:
1. Sichtprüfung vornehmen.
2. Nicht unter 5° C anwenden.
WARNUNG
Freifliegende Klammern / Nägel
möglich!
 nicht im freien Raum auslösen!
 Schutzbrille tragen!
WARNUNG
Mögliche Verletzungsursachen vermei-
den!
Bei folgenden Arbeiten Gerät von der
Druckluftquelle trennen:
 Wechsel der Position oder der Gerätschaf-
ten
 Vor dem Auf- / Absteigen von:
Leitern, Gerüsten, Treppen, fahrbaren Ar-
beitsbühnen, Podesten, wackelige Unter-
gründe!
 Werkzeug nie mit gezogenem Abzug
transportieren!
 Auslösesicherungen funktionsfähig halten!
WARNUNG
Durchschlagen von dünnen Werkstü-
cken oder Randbereichen möglich!
 vermeiden bzw. beachten!
VORSICHT
Vibrationen vom Gerät auf den Betrei-
ber während des Lastbetriebes
 beachten
 Schutzhandschuhe tragen
VORSICHT
Stolperfalle!
Druckluftschläuche, die über den Boden
geführt werden
 vermeiden bzw. beachten!
HINWEIS
Gerät nicht für harte Untergründe wie
Beton, Metall oder ähnliche Materialien
verwenden!
VORSICHT
Auslösen von Befestigungsmittel
Geräte mit Funktion Kontaktauslösung
dürfen nicht eingesetzt werden:
 auf Gerüsten, Leitern und leiterähnlichen
Konstruktionen, sowie Arbeitsplätze die
nur über Leitern und Gerüsten erreichbar
sind.
 auf schrägen Flächen, z.B. Dächern.
 beim Schließen von Kisten und Verschlä-
gen auf mobilem Untergrund.
 beim Anbringen von Transportsicherungen
auf z.B. Fahrzeugen und Waggons.
 auf unbefestigtem, mobilem oder wackeli-
gem Untergrund.

KLG / KNG / SNG / RNG / PNG
II/3
D
3. Wenn einzeln beigelegt: Stecknippel
(Pos. 01) montieren.
Befestigungsmittel laden:
1. Sperrhebel (Pos. 03) (wenn vorhanden)
aushebeln und Magazinschieber
(Pos. 05) öffnen (Bild 2a).
2. Je nach Unter- / Seiten-/ Oberladerma-
gazin (Pos. 04) mit dem jeweils be-
stimmten Befestigungsmittel laden
(Bild 3a).
(siehe auch Bedienungsanleitung Teil 1
Kapitel „Technische Daten“ und Kapitel
„Bestimmungsgemäße Verwendung“).
3. Magazinschieber (Pos. 05) schließen und
Sperrhebel (Pos. 03) (wenn vorhanden)
einrasten lassen.
Kontaktauslösung (wenn vorhanden,
siehe Technische Daten):
Funktion Kontaktauslösung bei gezogenem
Abzugshebel (Pos. 02). Funktion, wenn Ge-
rät unter Druck.
oder
Umstellung Kontaktauslösung am Umschalt-
hebel (Pos. 13) (Bild 5a). Bei Umstellung Ge-
rät drucklos.
Druckluftanschluss:
1. Wartungseinheit mit Filterdruckminderer
und Nebelöler vorschalten.
2. Schnellkupplung des Druckluftschlau-
ches auf den Stecknippel (Pos. 01) drü-
cken (Bild 1a).
Betrieb:
1. Wenn vorhanden: Verriegelung (Pos. 10)
entsichern
2. Notwendigen Druck einstellen
3. Wenn vorhanden: Tiefenregulierung
(Pos. 08) einstellen (Bild 4a).
4. Auslösesicherung (Pos. 06) oder Füh-
rungsplatte (Pos. 07) mit festem Druck
am Werkstück aufsetzen.
5. Abzugshebel (Pos. 02) betätigen.
6. Wenn vorhanden: Kontaktauslösung, bei
gezogenem Abzugshebel (Pos. 02) und
nachfolgendes Aufsetzen der Auslösesi-
cherung (Pos. 06) am Werkstück.
Nach dem Einsatz:
1. Wenn vorhanden:
Verriegelung (Pos. 10) sichern.
2. Schnellkupplung vom Stecknippel
(Pos. 01) trennen (Bild 1b).
3. Magazin (Pos. 04) entleeren.
4. Gerät mit Druckluft trocken reinigen.
5. Gerät sicher lagern.
2.5 Wartung
 Regelmäßige Schmierung ist erforderlich!
 Ölen über eine Wartungseinheit mit Nebel-
öler.
 Ohne Nebelöler: Täglich von Hand über
den Stecknippel (Pos. 01) ölen.
 Bei längerer Betriebspause zusätzlich über
den Stecknippel (Pos. 01) ölen.
2.6 Außerbetriebnahme
Lagerung: Gereinigt, trocken, staubfrei,
nicht unter 5° C.
Entsorgung: Verpackung / Gerät / verwen-
dete Materialien nach den geltenden gesetz-
lichen Vorschriften entsorgen.

II/4
KLG / KNG / SNG / RNG / PNG
D
2.7 Störungsbehebung
Störung Ursache Behebung
A Gerät ohne Funk-
tion Abzugshebel (Pos. 02) durch Verriegelung (Pos. 10) gesi-
chert
 Abzugshebel (Pos. 02) entriegeln
(Bild 4a)
Arbeitsdruck (Fließdruck) zu
gering
 Arbeitsdruck (Fließdruck) erhöhen.
Maximalen Arbeitsdruck beachten
*
B Druckluft weicht
aus der Öffnung
des Deckels
O-Ring oder Dichtung
beschädigt oder verschmutzt
 An Schneider Druckluft GmbH oder
einen autorisierten Servicepartner
wenden.
****
CKlammern/Nägel
werden nicht ganz
eingeschlagen,
knicken ab oder
stehen über
Stößel abgenutzt oder abge-
brochen
 An Schneider Druckluft GmbH oder
einen autorisierten Servicepartner
wenden.
****
Arbeitsdruck (Fließdruck) zu
gering
 Arbeitsdruck (Fließdruck) erhöhen.
Maximalen Arbeitsdruck beachten
*
Kompressorleistung zu klein  Andere Leistungsgröße verwenden
*
Zu kleiner Schlauch-
durchmesser
 Richtigen Schlauch-
durchmesser
*
verwenden
D Gerät hat wieder-
holt Fehlschüsse Kolben schwergängig, da Schmierung nicht ausrei-
chend
 Gerät über Stecknippel (Pos. 01) gut
ölen
***
Arbeitsdruck (Fließdruck) zu
gering
 Arbeitsdruck (Fließdruck) erhöhen.
Maximalen Arbeitsdruck beachten
*
O-Ring beschädigt  An Schneider Druckluft GmbH oder
einen autorisierten Servicepartner
wenden.
****
Zu kleiner Schlauch-
durchmesser
 Richtigen Schlauch-
durchmesser
*
verwenden
Eintreibtiefenverstellung
falsch (wenn vorhanden)
eingestellt
 Eintreibtiefenverstellung Überprüfen
und einstellen.
EKlammern/Nägel
in der Führungs-
platte verklemmt
Magazin (Pos. 04) ver-
schmutzt
 Magazin reinigen
(ausblasen)
****
Klammer- / Nagelstreifen
klemmt und/oder wird nicht
ganz vorgeschoben
 Falsche Klammern / Nägel verwen-
det. Passende Klammern / Nägel
richtig einsetzen
*
Stößel abgenutzt  An Schneider Druckluft GmbH oder
einen autorisierten Servicepartner
wenden.
****
Klammer/Nagel verklemmt  Schnellverschlußabdeckung
(Pos. 12) (wenn vorhanden) oder
über das Magazin entriegeln und
Klammer bzw. Nagel entnehmen.

KLG / KNG / SNG / RNG / PNG
II/5
D
*Zur Fehlerbehebung: Informationen aus Kapitel "Technische Daten" Bedienungsanleitung Teil 1 entnehmen!
**siehe Kapitel: "Bestimmungsgemäße Verwendung" Bedienungsanleitung Tei 1!
***Zur Fehlerbehebung: Kapitel: "Inbetriebnahme" lesen!
****Zur Fehlerbehebung: Kapitel: "Wartung" lesen!
Wenden Sie sich im Bedarfsfall an unsere Service-Mitarbeiter, siehe letzte Seite.
2.8 Gewährleistung
Grundlage: komplettes Gerät im Originalzu-
stand / Kaufbeleg.
Für Material- und Fertigungsfehler gelten die
gesetzlichen Bestimmungen.
Ausgeschlossen sind: Verschleiß- / Ver-
brauchsteile; unsachgemäßer Gebrauch;
Überlastung / falscher Druck; Manipulation /
Zweckentfremdung; mangelnde / falsche /
keine Wartung oder Schmierung; Stoß /
Schlag; Staub- / Schmutzanfall; nicht zuläs-
sige / falsche Arbeitsweise; falsche Energie;
nicht / ungenügend aufbereitete Druckluft;
Nichtbeachten der Bedienungsanleitungen;
falsche Verarbeitungs- / Arbeitsmittel.
F Keine Klammern /
Nägel werden
transportiert
Keine Klammern / Nägel im
Magazin
 Passende Klammern / Nägel richtig
einsetzen
****
Stößel geht nicht zurück  Arbeitsdruck (Fließdruck) erhöhen.
Maximalen Arbeitsdruck beachten
*
oder an Schneider Druckluft GmbH
oder einen autorisierten Servicepart-
ner wenden.
****
Klammer- / Nagelschieber
defekt
 An Schneider Druckluft GmbH oder
einen autorisierten Servicepartner
wenden.
****
Magazinfeder defekt  Magazinfeder wechseln oder
an Schneider Druckluft GmbH oder
einen autorisierten Servicepartner
wenden.
****
Störung Ursache Behebung

II/6
KLG / KNG / SNG / RNG / PNG
GB
Table of contents - Part 2
2.1 General information
Observe the safety instructions!
Read the Instruction Manual Part 1 and
2!
Subject to technical modifications. Figures
(at the start of the Instruction Manual) may
vary from the original.
Usable energy: only cleaned compressed air
that is condensate-free and oil-misted.
Recommendation: have our service partners
perform any repair and maintenance work
(see last page).
2.2 Symbols and their meaning
2.3 Safety instructions
2.1 General information .................. 6
2.2 Symbols and their meaning ........ 6
2.3 Safety instructions .................... 6
2.4 Commissioning ......................... 7
2.5 Maintenance............................. 8
2.6 Decommissioning...................... 8
2.7 Troubleshooting ........................ 8
2.8 Warranty ................................. 10
Read the Instruction Manual
Warning against dangers
Wear eye protection!
Wear ear protection!
Wear safety gloves!
Wear dust mask!
Oil the device!
Explosion hazard!
Tripping hazard!
Observe the dangers and safety
instructions!
Service addresses
DANGER
Explosion hazard!
 Do not work in potentially explosive areas!
 Observe maximum pressure!
 Use compressed air for energy only.
 Do not use oxygen or other gases!
WARNING
Uncontrolled movement of compressed
air hose when quick-action coupling is
opened!
 Hold the compressed air hose tightly!
WARNING
Dispersion of dust, fluids, dirt particles
and sparks during operation.
 Wear dust mask!
 Safety glasses
 Wear safety gloves!
WARNING
Noise during operation.
 Wear ear protection!
WARNING
For maintenance and repair tasks,
when filling staples and nails:
 Disconnect the compressed air connec-
tion!
 Depressurise the unit!
WARNING
Machine kickback possible!
 Do not use a support to limit the insertion
depth!

KLG / KNG / SNG / RNG / PNG
II/7
GB

• Protect yourself and other persons, ani-
mals, property, and the environment by
taking the necessary protective measures
and being trained in use of the devices to
prevent harm to your health, property
damage, financial loss, environmental
harm or risk of accident.
• Be calm and focused and ensure proper
operation.
• Repairs may be carried out only by Schnei-
der Druckluft GmbH or its approved service
partners.
• Prohibited: manipulation, inappropriate
use, temporary repairs, use of other ener-
gy sources, removal or use of damaged
safety equipment, operating a leaking or
malfunctioning system, use of non-original
spare parts, exceeding the permitted
working pressure specified (max. + 10%),
working without protective equipment,
transporting / maintaining / repairing or
leaving a pressurised machine unattended,
using other / unsuitable lubricants, smok-
ing, naked flames, removing stickers.
• Prohibited: Use of fastening materials
other than those specified, storage with full
magazine.
• Prohibited: Touching trigger safety device
(item 06) or guide plate (item 07).
2.4 Commissioning
Before start-up:
1. Carry out a visual inspection.
2. Do not use below 5° C.
3. If supplied separately: attach plug nip-
ples (item 01).
WARNING
Staples / Nails may be ejected
at random!
 Never trigger into the open air!
 Wear safety glasses!
WARNING
Avoid potential causes of injury!
Disconnect the device from the com-
pressed air supply before performing
the following tasks:
 Changing position or equipment
 Before using:
ladders, scaffolding, stairs, mobile work-
ing platforms, pedestals, wobbly surfaces!
 Never transport the tool with the trigger
pressed in!
 Ensure trigger safety devices are fully op-
erative!
WARNING
Penetration of thin workpieces or edges
possible!
 Avoid or pay close attention!
CAUTION
Vibrations transmitted from tool to op-
erator during load operation.
 Beware
 Wear safety gloves
CAUTION
Dangerous obstacle!
Air hoses laid on the ground.
 Avoid or pay close attention.
NOTICE
Do not use device for hard surfaces
such as concrete, metal or similar mate-
rials!
CAUTION
Triggering of fasteners
Do not use machines with a contact
trigger function:
 on scaffolding, ladders and similar struc-
tures as well as work places that are only
accessible via ladders and scaffolding.
 on inclined surface such as roofs.
 when closing boxes and crates located on
a mobile surface.
 when attaching transport locks on vehicles
and carriages, for example.
 on unsecured, mobile or unstable surfac-
es.

II/8
KLG / KNG / SNG / RNG / PNG
GB
Load fasteners:
1. Lift the catch lever (item 03) (if avail-
able) and open the magazine slide
(item 05) (Fig. 2a).
2. Load the correct fasteners into the bot-
tom / side / top-loading magazine
(item 04) (Fig. 3a).
(see Instruction manual, Part 1, Chap-
ter: "Technical data" and the "Intended
use" chapter).
3. Close the magazine slide (item 05) and
allow the catch lever (item 03) (if avail-
able) to engage.
Contact trigger (if available, see Techni-
cal data):
Contact trigger function when trigger lever
(item 02) pulled. Functions when tool is
pressurised.
or
Contact trigger function deactivated when
reversing lever actuated (item 13) (fig. 5a).
Tool is then depressurised.
Compressed air connection:
1. Install an upstream maintenance unit
with filter pressure reducer and mist oil-
er.
2. Press the quick-action coupling of the air
hose onto the plug nipple (item 01)
(Figure 1a).
Operation :
1. If available: release the interlock
(item 10)
2. Set the required pressure
3. If available: adjust the depth setting
(item 08) (Fig. 4a).
4. Place the trigger safety device (item 06)
or guide plate (item 07) onto the work-
piece and apply pressure firmly.
5. Press the trigger lever (item 02).
6. If available: contact trigger actuated
when trigger lever (item 02) pulled and
trigger safety device (item 06) placed on
the workpiece.
After use:
1. If available:
Secure the interlock (item 10).
2. Disconnect the quick-action coupling
from the plug nipple (item 01)
(Figure 1b).
3. Empty the magazine (item 04).
4. Clean the device dry with compressed
air.
5. Store the device in a secure location.
2.5 Maintenance
 Regular lubrication is required!
 Apply oil via a maintenance unit with a mist
oiler.
 Without mist oiler: oil daily by hand via the
plug nipple (item 01).
 In the event of longer interruptions in op-
eration, also lubricate via the plug
nipple (item 01).
2.6 Decommissioning
Storage: Clean, dry, dust-free, not below
5° C.
Disposal: Dispose of the packaging / device
/ materials used according to applicable legal
regulations.
2.7 Troubleshooting
Problem Cause Remedy
A Device does not
function Trigger lever (item 02) secured with interlock
(item 10)
 Unlock the trigger lever (item 02)
(Fig. 4a)
Working pressure (flow
pressure) too low
 Increase working pressure (flow pressure)
Observe maximum working pressure
*
B Compressed air
escaping from the
opening on the
cover
O-ring or seal dam-
aged or dirty
 Contact Schneider Druckluft GmbH or an
authorised service partner.
****
