Schneider Schirme Rhodos Junior User manual

1
Rhodos Junior
D
Montage- und Bedienungsanleitungen
2 - 13
BG
Инструкция за монтаж и експлоатация
14 - 25
CZ
Návod k montáži a obsluze
26 - 37
EN
Assembly and operating instructions
38 - 49
ES
Instrucciones de montaje y de uso
50 -61
FR
Notice de montage et d'utilisation
62 -73
GR
Εγχειρίδιο συναρμολόγησης και χειρισμού
74 -85
HU
Szerelési és kezelési utasítás
86 -97
IT
Istruzioni per l'uso e il montaggio
98 - 109
NL
Montage- en bedieningshandleiding
110 - 121
PL
Instrukcja montażu i obsługi
122 - 133
PT
Instruções de montagem e uso
134 - 145
RO
Instrucţiuni de montaj şi de utilizare
146 - 157
RU
Инструкция по монтажу и эксплуатации
158 - 169
SK
Montážny návod a návod na obsluhu
170 - 181
Den Aufbau dieses Schirmes zeigen
wir Ihnen auch gerne per Videoclip.
Hierzu mit Ihrem Smartphone und
einem QR-Code-Reader diesen Code
scannen und loslegen.

2
Montage- und
Bedienungsanleitung
Ampelschirm Rhodos Junior
(230 x 230 cm: Art.-Nr. 759-00,
270 x 270 cm: Art.-Nr. 786-00,
300 cm Ø: Art.-Nr. 760-00)

3
Sehr geehrter Kunde,
herzlichen Glückwunsch zum Kauf Ihres neuen Sonnenschirms.
Sie haben ein qualitativ wie auch technisch hochwertiges Produkt
erworben.
Damit Sie lange Freude an diesem Sonnenschirm haben, bitten wir Sie,
sich einige Minuten Zeit zu nehmen und diese Montage- und
Bedienungsanleitung aufmerksam zu lesen.
Bitte folgen Sie den Angaben genau und bewahren Sie diese Anleitung auf.
Grundsätzliche Hinweise
Während der Montage Kinder bitte fernhalten.
Den Sonnenschirm niemals auf weichem, sandigem oder
feuchtem Untergrund aufstellen.
Bei aufkommendem Wind den Sonnenschirm schließen und
mit dem Gurt sichern.
Lassen Sie den Sonnenschirm niemals unbeaufsichtigt in
geöffneter Position.
Keine Haftung für Beschädigungen die durch
unsachgemäßen Gebrauch verursacht wurden.

4
Aufbau und Montage
Bitte überprüfen sie die Teile auf Vollständigkeit. Sollte trotz umfangreicher
Qualitätssicherung trotzdem ein Teil defekt sein oder fehlen, kontaktieren
Sie bitte den Händler bei dem Sie diesen Schirm gekauft haben. Bitte
bewahren Sie wenn möglich den Karton für eine eventuell mögliche
Rücksendung zu Garantiezwecken auf.

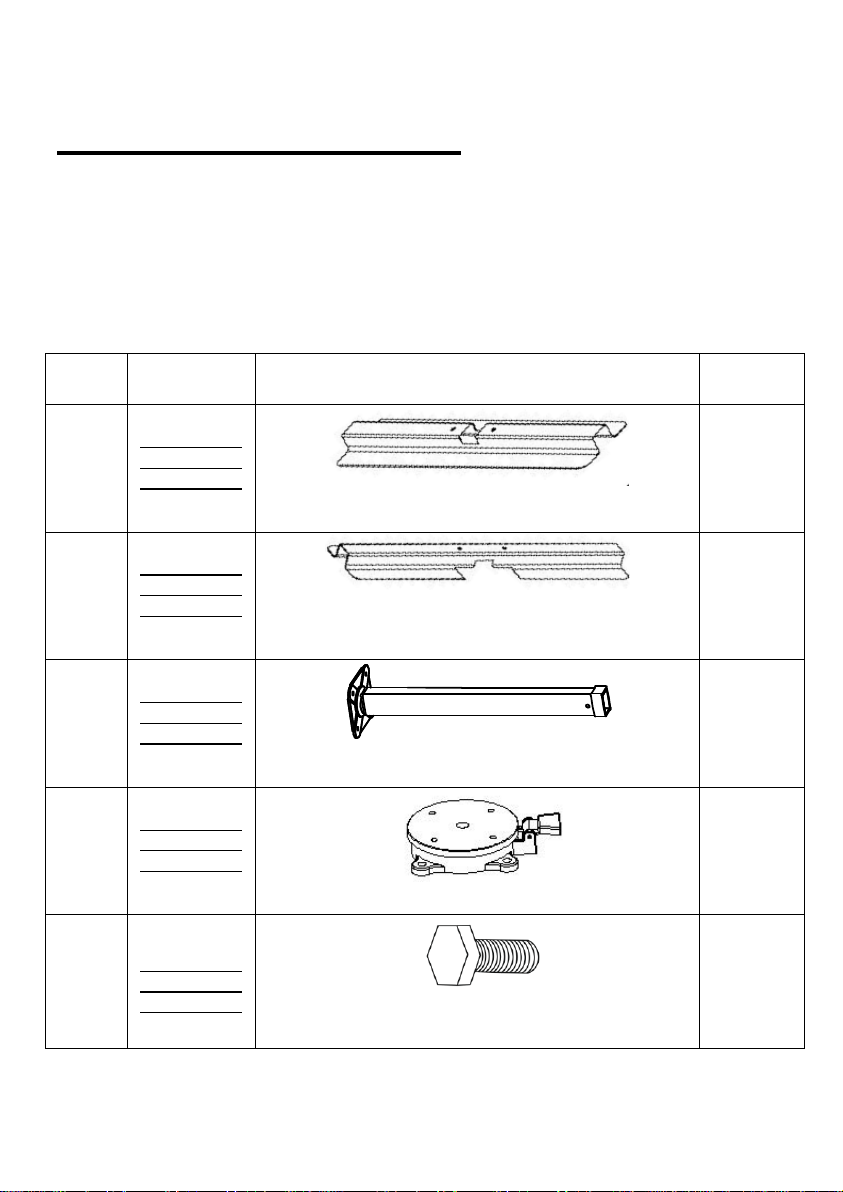

Teileliste
Teile
Nr.:
Artikel
Nr.:
Abbildung / Beschreibung:
Anzahl:
A
9112-759-00
9112-760-00
9112-786-00
Plattenständer, Unterteil
1
B
9111-759-00
9111-760-00
9111-786-00
Plattenständer, Oberteil
1
C
9113-759-00
9113-760-00
9113-786-00
Standrohr
1
D
9122-759-00
9122-760-00
9122-786-00
Drehplatte
1
E
9114-759-00
9114-760-00
9114-786-00
Schraube M8x14
8

5
G
9114-759-00
9114-760-00
9114-786-00
Unterlegscheibe
8
H
---
Schirm
1
K
9114-759-00
9114-760-00
9114-786-00
Gabelschlüssel
1
L
9153-759-00
7153-760-00
9153-786-00
Abdeckkappe am Standrohr, zweiteilig
1
M
9119-759-00
9119-760-00
9119-786-00
Schutzhülle
1
Für Ersatzteilbestellungen wenden Sie sich bitte an den Händler, bei
dem Sie auch diesen Schirm gekauft haben.
Um Verwechslungen zu vermeiden, verwenden Sie bitte oben
angegebene Artikel Nummern.

6
A
BD
C
G
E

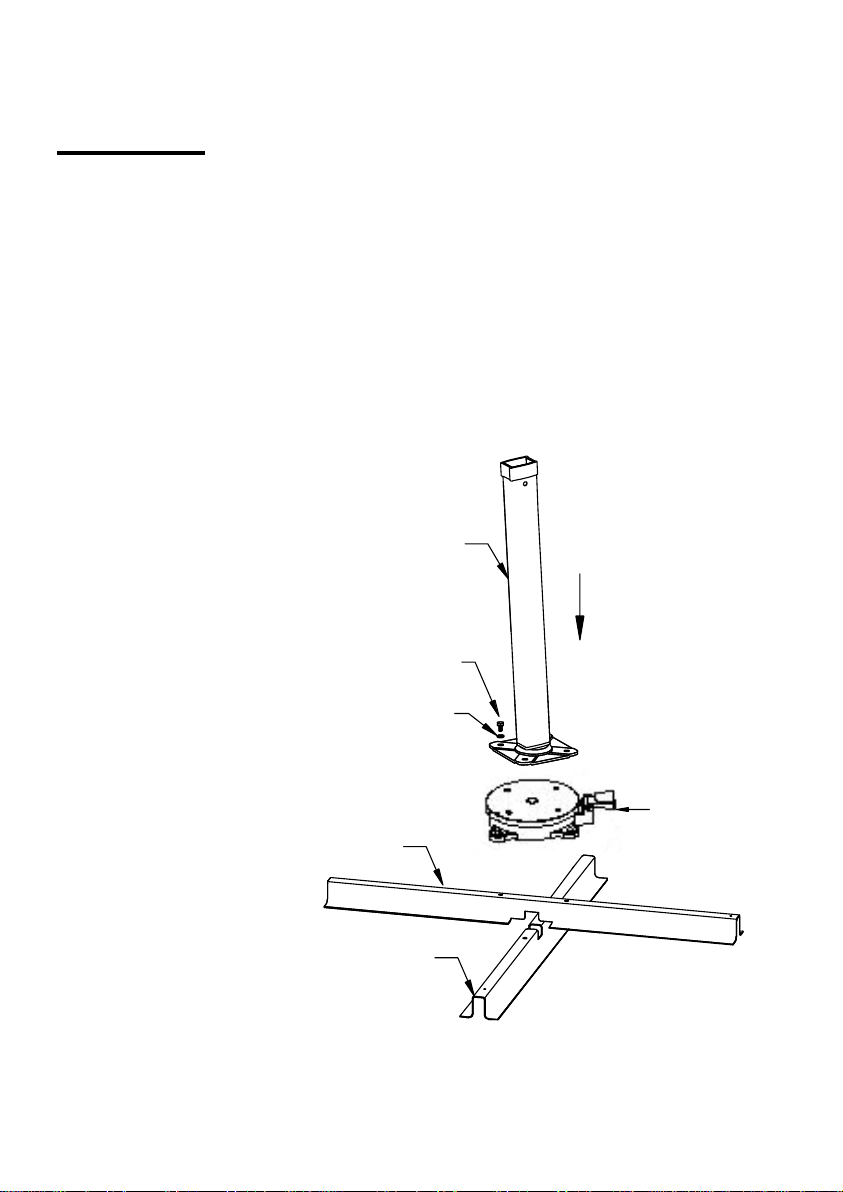

Montage
Beide Teile des Plattenständers (A + B) wie dargestellt aufeinanderlegen
und mit der Drehplatte (D) fest verschrauben.
Hierzu verwenden Sie die Schrauben M8x14 (E) sowie jeweils eine
Unterlegscheibe (G).
Anschließend das Standrohr (C) mit der Drehplatte (D) verschrauben.
Hiezu verwenden Sie die Schrauben M8x14 (E) sowie jeweils einer
Unterlegscheibe (G).
HINWEIS:
Das Standrohr ist um 3° rückwärts
geneigt.
Das ist korrekt, und stellt keinen
Reklamationsgrund dar.
Hiermit wird verhindert, dass bei
geöffnetem Schirm der Mast nach
vorne hängt, und verleiht dem Schirm
eine harmonische Erscheinung.

7
Stellen Sie nun den montierten Plattenständer auf die vorgesehene
Position. Achten Sie dabei auf einen festen und waagerechten Untergrund.
Legen Sie nun 4 Wegeplatten in den Plattenständer ein.
ACHTUNG:
Unbedingt alle vier Wegeplatten mit 50x50x5 cm einlegen!
Verwenden Sie ausschließlich Wegeplatten mit einem
Gesamtgewicht von mindestens 100 kg.
Den Schirmständer niemals ohne Wegeplatten benutzen.

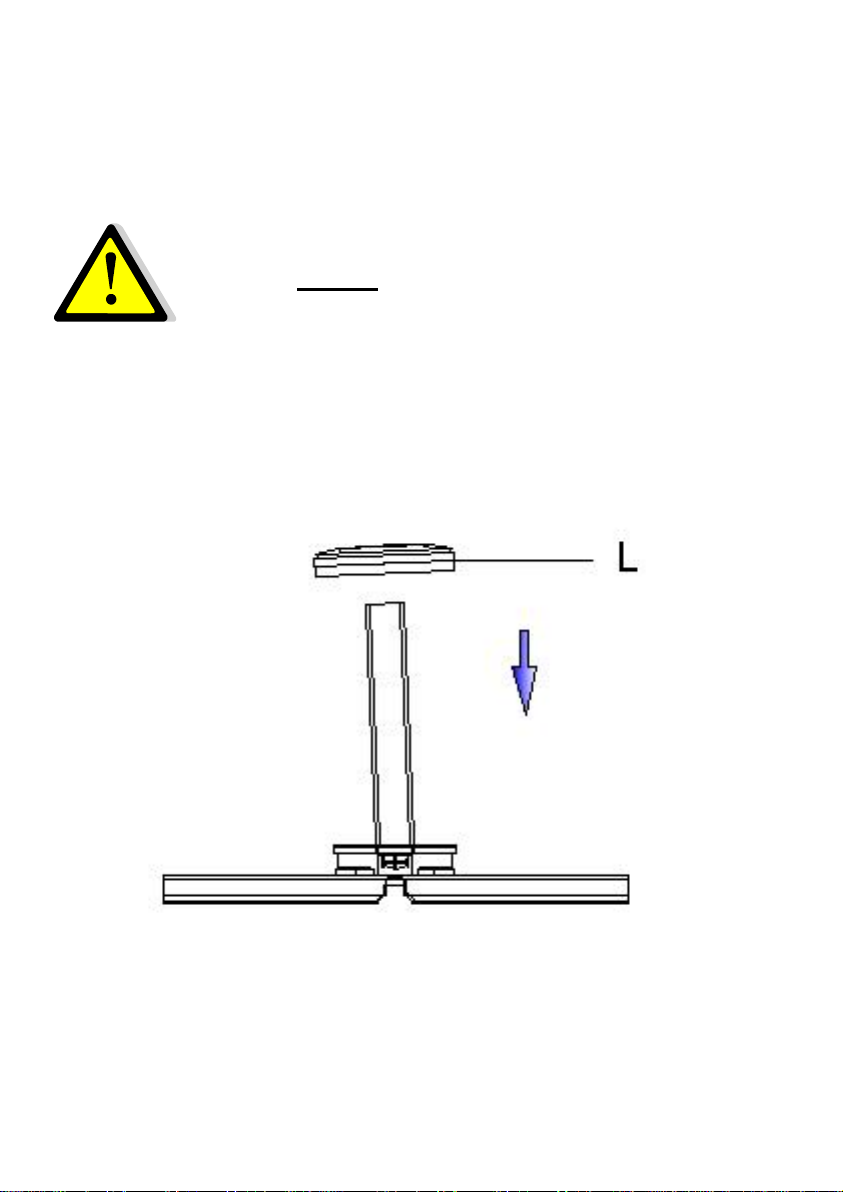

Setzen Sie nun die Abdeckung (L)wie dargestellt auf die Drehplatte.

8
H
4°

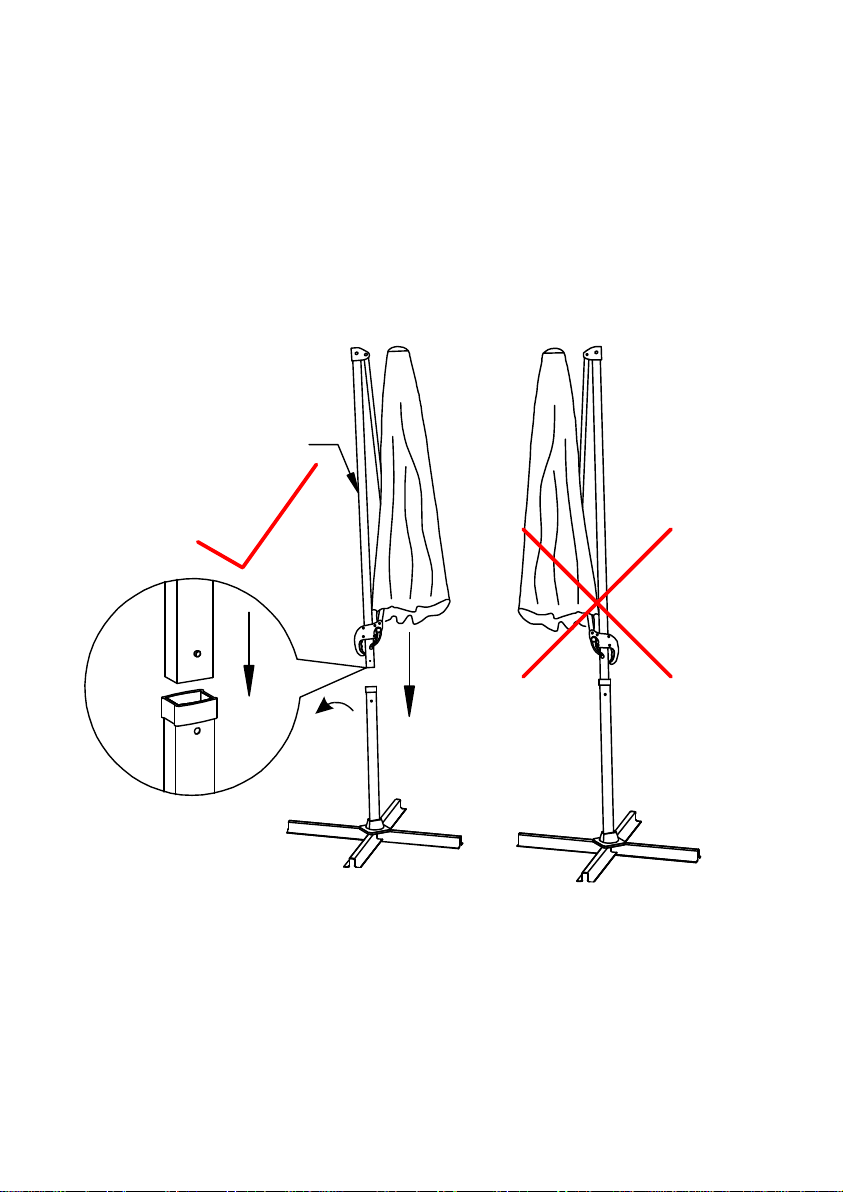

Den nächsten Montageschritt sollten Sie Aufgrund des höheren Gewichts
des Schirmes mit einem Helfer durchführen.
Stecken Sie den Schirm wie dargestellt auf das Standrohr.
Achten Sie dabei darauf, dass sich der Schirm nicht verkantet.
Vermeiden Sie es den Schirm nach unten fallen zu lassen, sowohl der
Schirm als auch die Abdeckkappe könnten dadurch beschädigt werden.
Beachten Sie bitte die korrekte Ausrichtung des Schirmes.
Der Schirm ist leicht nach hinten geneigt.

9
Bedienung
Öffnen:
Durch Drehen der Kurbel im Uhrzeigersinn öffnet sich der Schirm.
Stellen Sie sicher, dass keine Streben am Schirm verkantet
sind. Gegebenenfalls die Enden der Streben leicht nach außen
ziehen.
Vergewissern Sie sich, dass sich der Schirm ohne Hindernis
öffnen kann (Hauswand, Tisch, Baum, …)
Während Sie den Schirm durch Drehen der Kurbel öffnen, entriegeln Sie
den Handhebel am Griff und schieben ihn langsam am Stock nach oben.
Der Schirm ist vollständig geöffnet, wenn der Bezug gespannt ist.
Den Schirm immer vollständig öffnen.

10
Drehen:
Durch Betätigen des Fußpedals wird die Drehplatte (D) entriegelt.
Nun können Sie den Schirm in die gewünschte Position drehen.
Beim Entlasten des Fußpedals wird die Drehplatte wieder arretiert.
Den Schirm in der nächstgelegenen Position einrasten lassen.

11
Arretierung der gewünschten Dachneigung:
Den Handhebel am Griff fest eindrücken und durch verschieben die
gewünschte Dachneigung einstellen.
Beim Loslassen des Handhebels arretiert der Schirm in der
nächstgelegenen Position der Dachneigung.
ACHTUNG:
Bei geneigtem Schirm erhöht sich die
Windangriffsfläche erheblich.
Bei aufkommendem Wind den Schirm unbedingt
schließen und mit dem Gurtband sichern.
Schließen:
Um den Schirm zu schließen, den Handhebel am Griff eindrücken und die
Kurbel entgegen dem Uhrzeigersinn in Richtung „ZU“ kurbeln.
Gleichzeitig den Griff langsam am Stock nach unten gleiten lassen.
Den geschlossenen Schirm mit dem Gurtband sichern.
Wir empfehlen bei längerem Nichtbenutzen oder bei Regen die
mitgelieferte Schutzhülle zu verwenden.

12
Reinigung:
Losen Schmutz oder Staub mit einer weichen Bürste entfernen.
Durch regelmäßiges Abspülen mit klarem Wasser beugen Sie größeren
Verschmutzungen vor.
Bei gröberen Verschmutzungen kann der Schirm mit lauwarmem Wasser
und milder Seifenlauge gereinigt werden. Verwenden Sie hierzu einen
Schwamm oder eine weiche Bürste.
Achtung, folgende Reinigungsarten sind nicht geeignet:
▪Verwendung von Hochdruckreinigern (entfernt die Schutzimprägnierung)
▪Bezug mit der Waschmaschine waschen (entfernt die Schutz-
imprägnierung und greift die Nähte an)
▪Scheuernde oder scharfe Reinigungsmittel
▪Reinigen mit heißem Wasser (kann zum Einlaufen des Stoffes führen)
Aufbewahrung:
Bewahren Sie den Schirm stets an einem trockenen Ort auf.
Achten Sie besonders, wenn der Schirm über einen längeren
Zeitraum nicht benutzt wird darauf, dass die Bespannung
trocken ist. Andernfalls kann es zu Stockflecken und
Schimmelbildung kommen.
Die Drehplatte enthält zwei hochwertige Kugellager. Diese Lager sind zwar
gegen Spritzwasser geschützt, dennoch sollten Sie darauf achten, daß der
Ständer nicht übermäßig der Witterung und Schmutz ausgesetzt wird.

13
Sicherheitshinweise:
Dieser Sonnenschirm schützt Sie vor direkter UV-Strahlung. Für einen
umfassenden Schutz, auch vor indirekter UV-Strahlung, verwenden Sie
bitte zusätzlich ein geeignetes kosmetisches Sonnenschutzmittel.
Bei Regen oder Schneefall muß der Schirm geschlossen werden –
Bruchgefahr.
Bei aufkommendem Wind den Schirm umgehend schließen und
ausreichend sichern (Band, Schutzhülle).
Lassen Sie den geöffneten Schirm niemals unbeaufsichtigt.
Kinder nicht unbeaufsichtigt mit dem Schirm alleine lassen.
Zur Verwendung auf Dachterrassen oder an ähnlich windexponierten
Standorten nicht geeignet!
Nur für den privaten Gebrauch im Außenbereich!
Verwenden Sie unbedingt 4Wegeplatten mit einer Größe von 50x50x5 cm
und einem Mindestgewicht von 25 kg pro Platte. Ein Mindestgewicht von
insgesamt 100 kg ist zwingend erforderlich.
Kleinere Wegeplatten sind zu leicht und reduzieren die Standsicherheit des
Schirmes erheblich –Verletzungsgefahr.
Niemals Grillgeräte (Gas, Kohle, elektrisch) oder offenes Feuer unter oder
neben dem Schirm entfachen –Brandgefahr. Der Schirm kann durch
Funkenflug beschädigt werden.
Unter dem Schirm niemals Heizgeräte (Gas, Infrarot) verwenden –
Brandgefahr.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Sonnenschirm aus
unserem Haus.
Xaver Schneider GmbH & Co. KG
Obereschring 1, D-88512 Mengen
www.schneider-schirme.com

14
Инструкция за монтаж и
експлоатация
Висящ чадър Модел Rhodos Junior
(230 x 230 cm: арт. № 759-00,
270 x 270 cm: арт. № 786-00,
300 cm Ø: арт. № 760-00)

15
Уважаеми клиенти,
Поздравяваме Ви за закупуването на Вашия нов градински чадър.
Вие сте получили качествен и високотехнологичен продукт.
За да се радвате дълго време на този градински чадър, Ви молим да
отделите няколко минути и да прочетете внимателно инструкцията за
монтаж и експлоатация.
Следвайте указанията точно и съхранявайте тази инструкция.
Принципни указания
По време на монтажа децата не трябва да стоят
наблизо.
Никога не поставяйте градинския чадър на мека,
песъчлива или влажна основа.
При появата на вятър затворете градинския чадър и го
обезопасете с колана.
Никога не оставайте градинския чадър отворен без
надзор.
Не носим отговорност за повреди, които са причинени от
неправилна употреба.

16
Конструкция и монтаж
Проверете дали всички части са налични. Ако въпреки осигуреното
високо качество някоя част е дефектна или липсва, свържете се с
търговеца, от когото сте закупили чадъра. Ако е възможно,
съхранявайте картона за евентуално връщане за гаранционни цели.
Списък на частите
Част
№:
Артикулен
№:
Фигура / описание:
Брой:
A
9112-759-00
9112-760-00
9112-786-00
Стойка за плочи, долна част
1
B
9111-759-00
9111-760-00
9111-786-00
Стойка за плочи, горна част
1
C
9113-759-00
9113-760-00
9113-786-00
Дръжка
1
D
9122-759-00
9122-760-00
9122-786-00
Въртяща се пластина
1
E
9114-759-00
9114-760-00
9114-786-00
Винт M8x14
8

17
G
9114-759-00
9114-760-00
9114-786-00
Подложна шайба
8
H
---
Чадър
1
K
9114-759-00
9114-760-00
9114-786-00
1
L
9153-759-00
7153-760-00
9153-786-00
Капачка на дръжката, от две части
1
M
9119-759-00
9119-760-00
9119-786-00
Защитен калъф
1
За поръчването на резервни части се обърнете към търговеца,
от когото сте закупили чадъра.
За да се избегнат обърквания, използвайте посочените по-горе
артикулни номера.

18
A
BD
C
G
E

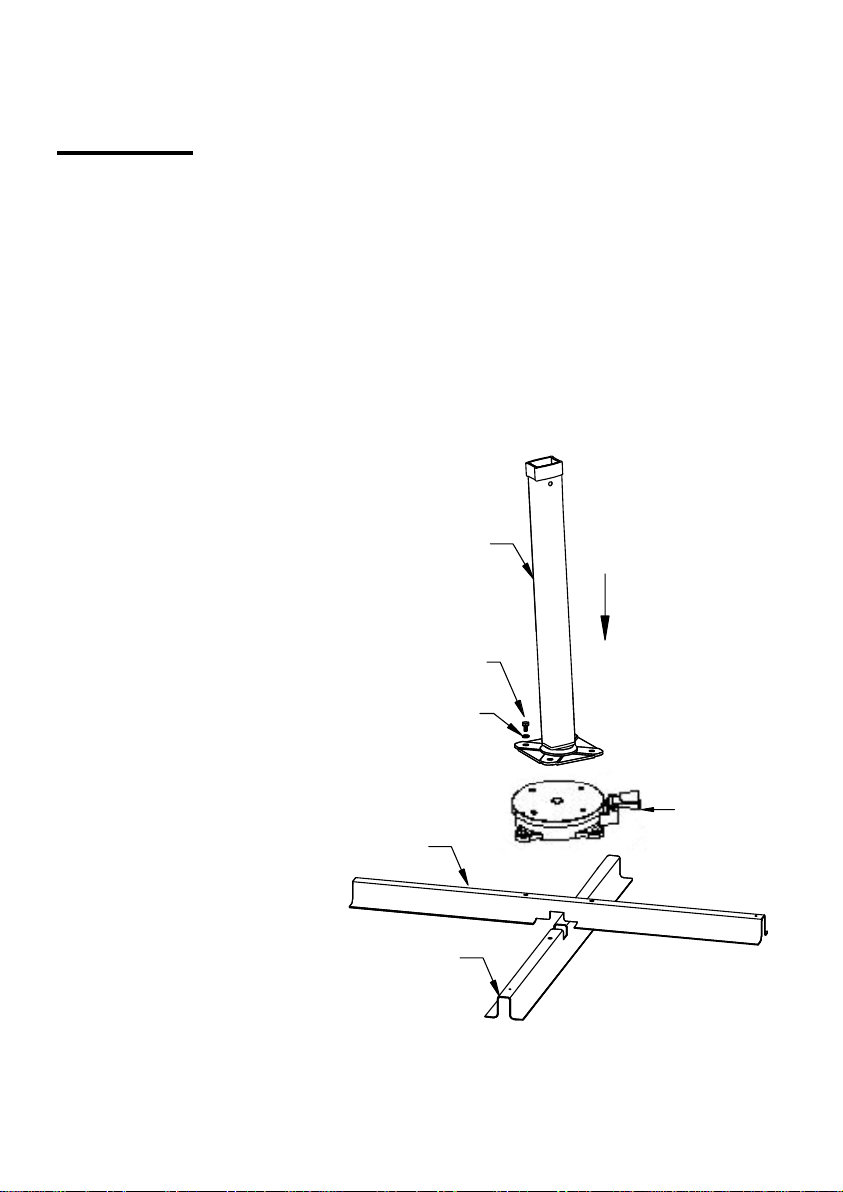

Монтаж
Поставете една върху друга двете части на стойката за плочи (A + B),
както е показано, и ги завинтете с въртящата се пластина (D).
За целта използвайте винтовете M8x14 (E) и съответно подложна
шайба(G).
След това завийте дръжката (C) на въртящата се пластина (D).
За целта използвайте винтовете M8x14 (E) и съответно подложна
шайба (G).
УКАЗАНИЕ:
Дръжката е наклонена с 3° назад.
Това е правилно и не е основание за
рекламация.
Така се предотвратява увисването на
рамото напред при отворен чадър и се
придава хармоничен външен вид на
чадъра.

19
Поставете монтираната стойка за плочи на предвиденото място.
Осигурете здрава и хоризонтална основа.
Поставете 4-те плочи в стойката за плочи.
ВНИМАНИЕ:
Задължително поставете всичките четири плочи с
размери 50x50x5 см!
Никога не използвайте стойката за чадър без плочи.
Поставете капака (L), както е показано, върху въртящата се пластина.

20
H
4°
Поради по-голямата тежест на чадъра трябва да изпълните
следващата стъпка от монтажа с помощник.
Поставете чадъра, както е показано, на дръжката.
Внимавайте чадърът да не се изкриви.
Избягвайте падането на чадъра напред, така могат да се повредят
както чадърът, така и капачката.
